BEDIENUNGSANLEITUNG BX Subwoofer M-AUDIO

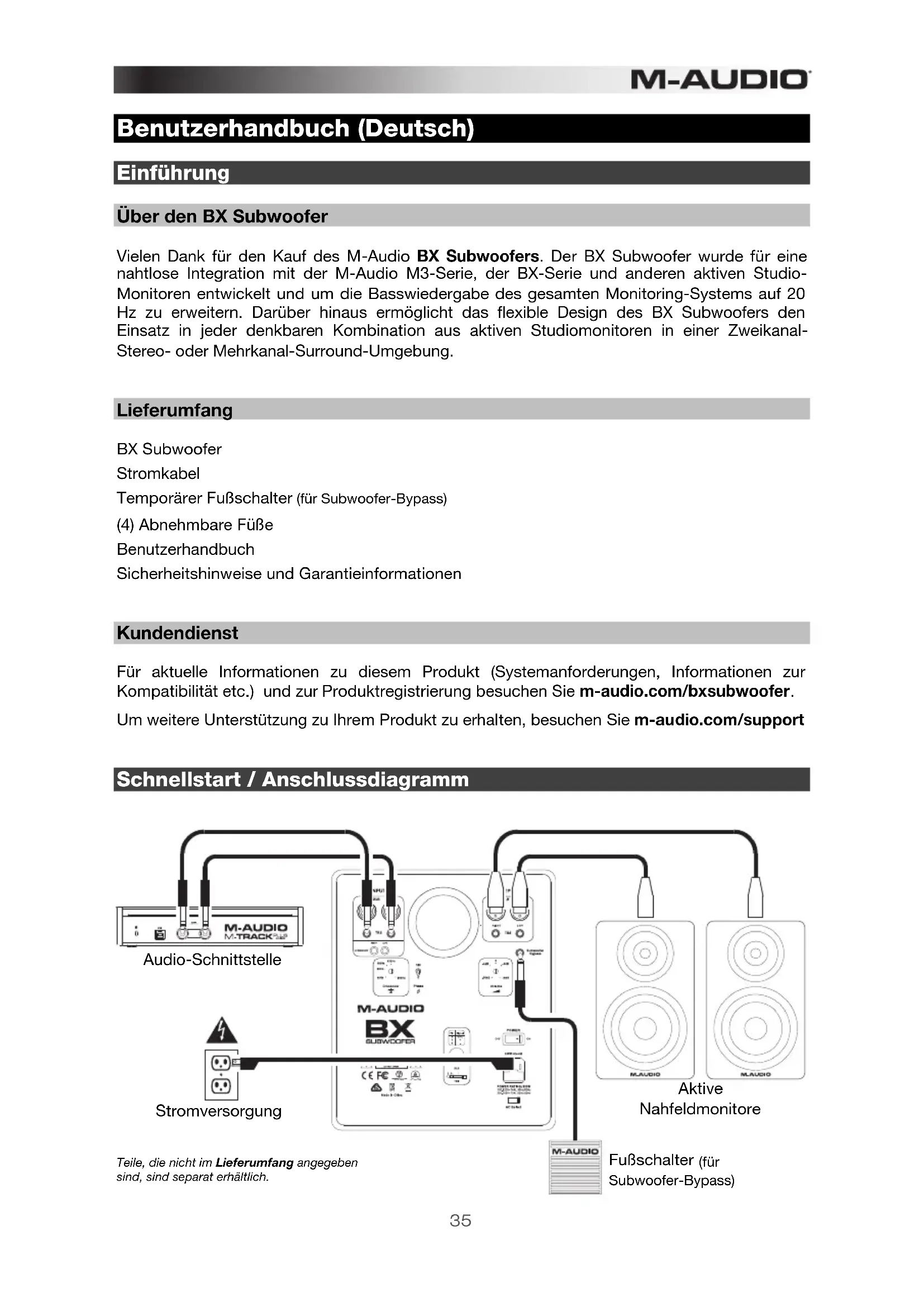

Benutzerhandbuch (Deutsch) Einführung Über den BX Subwoofer Vielen Dank für den Kauf des M-Audio BX Subwoofers. Der BX Subwoofer wurde für eine nahtlose Integration mit der M-Audio M3-Serie, der BX-Serie und anderen aktiven Studio- Monitoren entwickelt und um die Basswiedergabe des gesamten Monitoring-Systems auf 20 Hz zu erweitern. Darüber hinaus ermöglicht das flexible Design des BX Subwoofers den Einsatz in jeder denkbaren Kombination aus aktiven Studiomonitoren in einer Zweikanal- Stereo- oder Mehrkanal-Surround-Umgebung.

Lieferumfang BX Subwoofer Stromkabel Temporärer Fußschalter (für Subwoofer-Bypass) (4) Abnehmbare Füße Benutzerhandbuch Sicherheitshinweise und Garantieinformationen

Kundendienst Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie m-audio.com/bxsubwoofer. Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie m-audio.com/support

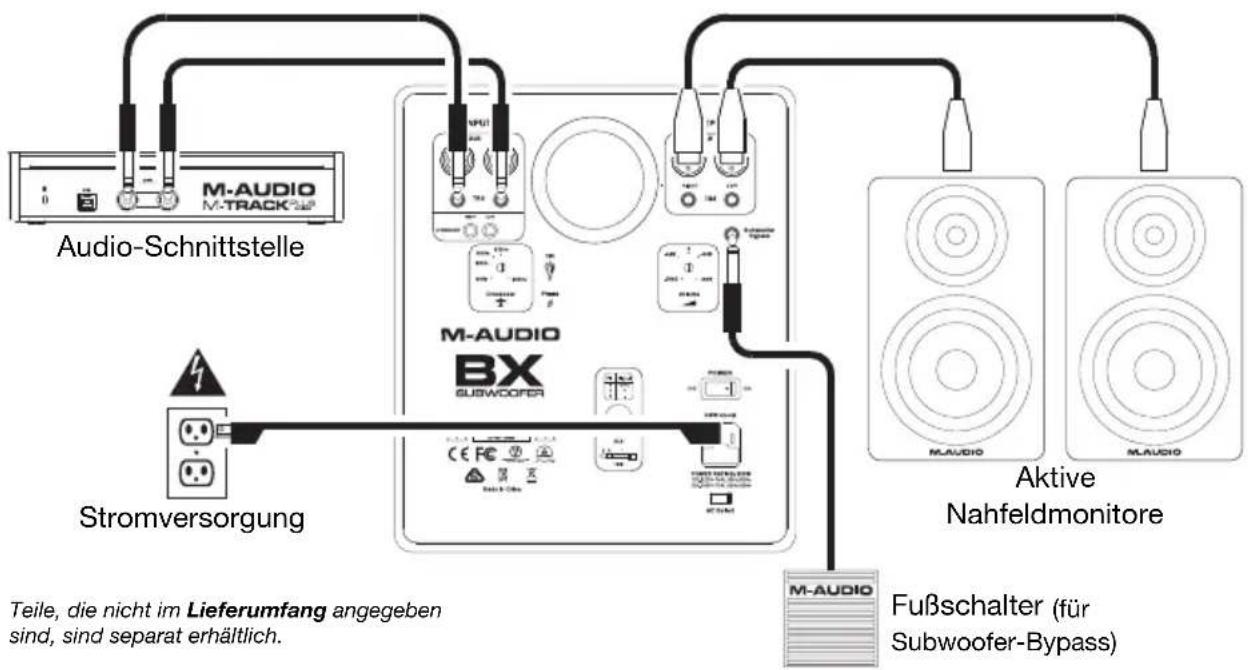

Schnellstart / Anschlussdiagramm

Audio-Schnittstelle Stromversorgung Aktive Nahfeldmonitore Fußschalter (für Subwoofer-Bypass) Teile, die nicht im Lieferumfang angegeben sind, sind separat erhältlich.36

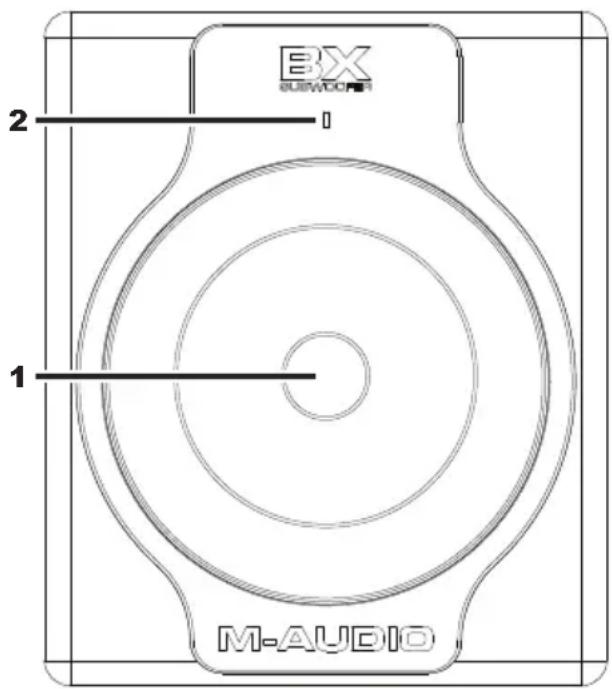

Funktionen Vorderseite

1. Subwoofer-Treiber: Der Wandlertreiber

wurde neu gestaltet und für den BX Subwoofer aufgerüstet: Er nutzt eine 10" (25,4 cm) Verbundmembran mit gut gedämpfter Gummisicke, welche von einer temperaturbeständigen Schwingspule angetrieben wird. Dies wurde entwickelt, um einen dichten und druckvollen Bassfrequenzgang zu ermöglichen (ganz im Gegensatz zu den "dröhnenden" oder "übertriebenen" Bässen, die für unterdämpfte Subwoofer charakteristisch sind). Der hohe Bl-Faktor (Elektromagnetischer Kraftfaktor) des Treibers erzeugt eine starke Antriebskraft, sodass der Kegel das Eingangssignal sehr genau verfolgen kann, was eine hervorragende Erweiterung der niedrigen Frequenzen und des Einschwingverhaltens ermöglicht.

2. LED-Anzeige: Die LED-Anzeige leuchtet

blau, wenn der Subwoofer eingeschaltet ist. Wenn die Subwoofer-Bypass-Funktion aktiviert ist, wird die LED- Anzeige rot blinken, um anzuzeigen, dass kein Ton aus dem Subwoofer kommt und das Signal in voller Bandbreite an die Nahfeldmonitore weitergeleitet wird. Im Wärmeschutzmodus leuchtet die LED- Anzeige durchgehend rot und kein Ton wird vom Subwoofer zu hören sein.

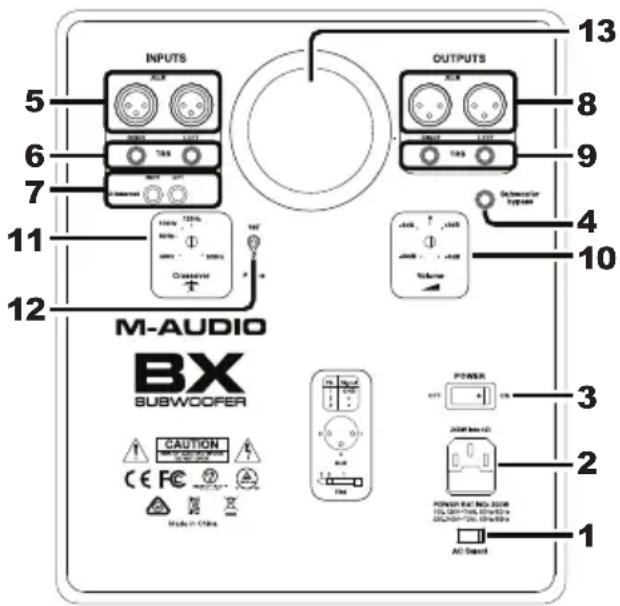

1. AC-Spannungswähler: Setzen Sie diesen

Schalter auf den entsprechenden Spannungsstandard für Ihren Standort: 115 V und 230 V. Verwenden Sie die Einstellung 115 V für die USA und Japan oder 230 V für weite Teile Großbritanniens und Europas. Sorgen Sie dafür, dass dieser Schalter in der richtigen Position für Ihr Gebiet ist, bevor Sie das Netzkabel anstecken.

2. Stromversorgung: Verwenden Sie ein

handelsübliches IEC-Kabel (im Lieferumfang enthalten), um den Eingang mit einer Steckdose zu verbinden.

3. Netzschalter: Betätigen Sie diesen

Schalter, um den Subwoofer ein- und auszuschalten.

4. Subwoofer-Bypass: Schließen Sie den mitgelieferten Fußschalter an diesen Eingang an und

verwenden Sie ihn, um die niedrigen Frequenzen des Subwoofers (einschließlich Verstärker, Treiber und Frequenzweiche) vorübergehend zu umgehen und das Signal in voller Bandbreite direkt auf Ihre Hauptmonitore zu senden. Auf diese Weise können Sie Mixes bequem mit oder ohne Niederfrequenzerweiterung des Subwoofers abhören. Die LED-Anzeige auf der Vorderseite des Subwoofers blinkt rot, wenn der Bypass-Modus aktiv ist. Hinweis: Sie können einen beliebigen Zwei-Positionen-Fußschalter verwenden, wie z.B. ein Keyboard-Sustain-Pedal.

5. XLR-Eingänge: Verwenden Sie diese Eingänge für XLR-Anschlüsse mit symmetrischer oder

unsymmetrischer Verkabelung. Verwenden Sie diese XLR-Anschlüsse in folgender Kabelkonfiguration:

• XLR Pin 1: Signalmasse (Abschirmung)

6. TRS-Eingänge: Verwenden Sie diese Eingänge für 1/4" (6,35 mm) Anschlüsse mit

symmetrischer oder unsymmetrischer Verkabelung. Für die symmetrische Signalführung verwenden Sie eine TRS-Verbindung mit dieser Kabelkonfiguration:

• TRS-Manschette: Signalmasse (Abschirmung) Für eine unsymmetrische Verkabelung verwenden Sie einen 1/4" (6,35 mm) Anschluss - entweder mit zwei Leitern (TS) oder drei Leitern (TRS). Ein zweipoliger (TS)-Anschluss erdet den negativen Signaleingang automatisch, während ein dreipoliger (TRS)- Anschluss, der unsymmetrisch verdrahtet ist, die Möglichkeit bietet, den negativen Eingang offen oder geerdet zu lassen. Wir empfehlen die Erdung des ungenutzten negativen Eingangs, indem Sie Ring und Manschette des TRS-Steckers verdrahten. Hinweis: Wenn die TRS-Eingänge und XLR-Eingänge gleichzeitig angeschlossen sind, gewinnen die TRS- Eingänge Priorität und die XLR-Eingänge werden stummgeschaltet. Wenn die Cinch-Eingänge gleichzeitig mit einem der TRS-Eingänge oder einem der XLR-Eingänge verwendet werden, wird der Ton aus beiden zu hören sein. Wir empfehlen jedoch, die Audiosignale nicht über beide Anschlüsse gleichzeitig zu senden, um eine mögliche Überlastung der Eingänge und Clipping (Verzerrung) an den Eingängen zu vermeiden.

7. Cinch-Eingänge: Verwenden Sie diese Eingänge für unsymmetrische Cinch-Anschlüsse.

8. XLR-Ausgänge: Verwenden Sie diese Ausgänge für XLR-Verbindungen, entweder mit

symmetrischen oder unsymmetrischen Verkabelungen, um das Audiosignal an die Stereo- Nahfeldmonitore zu senden. Verwenden Sie diese XLR-Anschlüsse in folgender Kabelkonfiguration:

• XLR Pin 1: Signalmasse (Abschirmung)

9. TRS-Ausgänge: Verwenden Sie diese Ausgänge für 1/4" (6,35 mm) Verbindungen, entweder

mit symmetrischen oder unsymmetrischen Verkabelungen, um das Audiosignal an die Stereo- Nahfeldmonitore zu senden. Für die symmetrische Signalführung verwenden Sie eine TRS-Verbindung mit dieser Kabelkonfiguration:

• TRS-Manschette: Signalmasse (Abschirmung)

10. Lautstärkeregelung: Mit diesem Regler wird die Ausgangsverstärkung des Subwoofers

11. Variable Frequenzweiche: Sie können diese Subwoofer für verschiedene Monitoring-

Anwendungen nutzen. Von Zwei-Kanal- bis Mehrkanalsystemen (z.B. 5.1, 7.1) und zusätzlich zu praktisch allen Nahfeldmonitoren. Zu diesem Zweck haben wir einen flexiblen und effizienten Weg geschaffen, um die Wiedergabe des Subwoofers so anzupassen, dass er in allen typischen Monitoring-Systemen gut funktioniert. Beim Zweikanal-System gibt es ein lineares Tiefpassfilter-Steuerelement, mit dem Sie die Trennfrequenz einstellen können. Sie können es im Bereich von 50 Hz bis 200 Hz einstellen. Es teilt das Signal, indem alles unterhalb dieser Frequenz an den Subwoofer und alles oberhalb an Ihre Hauptmonitore geroutet wird. Durch die Verwendung eines Linkwitz-Riley-Filters vierter Ordnung ermöglicht die Schaltung den ebensten Frequenzgang. Bei Mehrkanalsystemen kann dieser Subwoofer nur den Ausgang des LFE-Kanals (niederfrequente Effekte) reproduzieren. Mit herkömmlichen Mehrkanal-Bass-Management- Systemen kann der Subwoofer den Bass von einigen bzw. allen Hauptkanälen reproduzieren. In dieser Anwendung können Sie den Subwoofer einfach komplett "öffnen", indem Sie ihn auf 200 Hz (für den Einsatz mit externem Bass-Manager) oder auf 120 Hz einstellen (für den Dolby

Digital Standard für die LFE-Bandgrenze).

12. Phasenwahlschalter: Da niederfrequente Signale im Vergleich zu den geläufigsten

Raumabmessungen lange Wellenlängen aufweisen, können Subwoofer Phasen oder Aufhebungen verursachen, die ziemlich dramatisch sein können. Aus diesem Grund gibt es den Phasenumkehrschalter, der eine 180°-Phasenverschiebung bei der Subwoofer-Ausgabe bewirkt. Dies gibt Ihnen mehr Freiheit bei der Standortwahl Ihres Subwoofers (und damit bei der Phasenkorrektur) in Ihrer Monitoring-Umgebung. Beachten Sie, dass sich diese Funktion nur auf das Tonsignal auswirkt, das an den Subwoofer-Verstärker geht und nicht auf das Signal, das an Ihre Nahfeldmonitore geht.

13. Bassreflexöffnung: Dieser Subwoofer verfügt über ein Bassreflexgehäuse mit einer individuell

gefertigten Bassreflexröhre mit kreisförmigem Querschnitt auf der Rückseite des Gehäuses. Durch die Öffnung wird die saubere Wiedergabe von Frequenzen bis 20Hz ermöglicht. Da diese Ausgabe die des Woofers an der Vorderseite ergänzt, bleibt der Woofer über das gesamte Band linear und verzerrungsfrei. Die Öffnung wurde auch mit Fehlermöglichkeits- und Einflussanalysen (FMEA) designt, um die Ausgabe zu maximieren und die hörbaren Luftverwirbelungen zu minimieren.

14. Endstufe (nicht abgebildet): Um eine leistungsfähige, präzise Basswiedergabe zu erzeugen,

verwendet dieser Subwoofer einen 240-Watt-Verstärker mit maßgeschneiderter, eigener Transistorarchitektur. Der Verstärker verfügt über einen sorgfältig abgestimmten Dämpfungsfaktor, der zusammen mit den mechanischen und elektromechanischen im Treiber integrierten Komponenten dazu beiträgt, der natürlichen Tendenz des Treibers entgegenzuwirken, nach Abklingen des Eingangssignals zu "klingeln". Dies ist einer der Hauptgründe für die extrem präzise und kontrollierte Basswiedergabe. Sie werden feststellen, dass Kick-Drum und Staccato-Bassnoten mit diesem Subwoofer sauber und solide klingen, als kämen Sie von einem großen akustischen System.

15. Gehäuse (nicht abgebildet): Neben den anderen Komponenten spielt für das Gesamtklangbild

des Subwoofers auch das Gehäusedesign eine wichtige Rolle. Für eine konstant bleibende Wiedergabequalität werden für das Gehäuse dieses Subwoofers besondere, akustisch hocheffiziente mitteldichte Faserplatten (MDF) und eine spezielle Innenverstärkung verwendet, die sich durch ihren hohen Absorptionsgrad auch extremer Vibrationen durch den hohen Schalldruck und Transienten auszeichnen. Das Gehäuse ist zudem mit Akustikschaum ausgekleidet, um Reflexionen im Inneren des Gehäuses zu schlucken und stehende Schallwellen zu dämpfen. Dadurch verhält sich das Gehäuse so, als ob der Innenraum größer wäre. Sehr tiefe Frequenzen können auf diese Weise natürlicher und gleichmäßiger wiedergegeben werden.

16. Wärmeschutz (nicht abgebildet): Der Wärmeschutz des Subwoofers schützt das Gerät vor

Überhitzung. Wenn eine kritische Innentemperatur erreicht wird, schaltet sich der Subwoofer- Verstärker vorübergehend ab bis die Temperatur wieder auf ein niedrigeres Niveau zurückkehrt. Im Wärmeschutzmodus leuchtet die LED-Anzeige durchgehend rot und kein Ton wird vom Subwoofer zu hören sein. Sobald die interne Temperatur ausreichend gesunken ist, wird die Audioausgabe automatisch fortgesetzt und die LED-Anzeige leuchtet wieder blau.39

Setup Anschließen an die Stromversorgung AC-Spannungswähler: Da dieser Subwoofer seinen eigenen Verstärker besitzt, muss er mit einem Standard-IEC-Kabel (im Lieferumfang enthalten) an eine Steckdose angeschlossen werden. Vor dem Anschluss des Subwoofers an eine Steckdose stellen Sie den AC- Spannungswähler auf die richtige Einstellung für Ihr Land: 115 V (für die USA und Japan) oder 230 V (für weite Teile Großbritanniens und Europas). Warnung: Wird die falsche Spannung ausgewählt, kann es zu gefährlichen Bedingungen und/oder Schäden an Lautsprecherkomponenten kommen, die nicht von der Garantie abgedeckt sind.

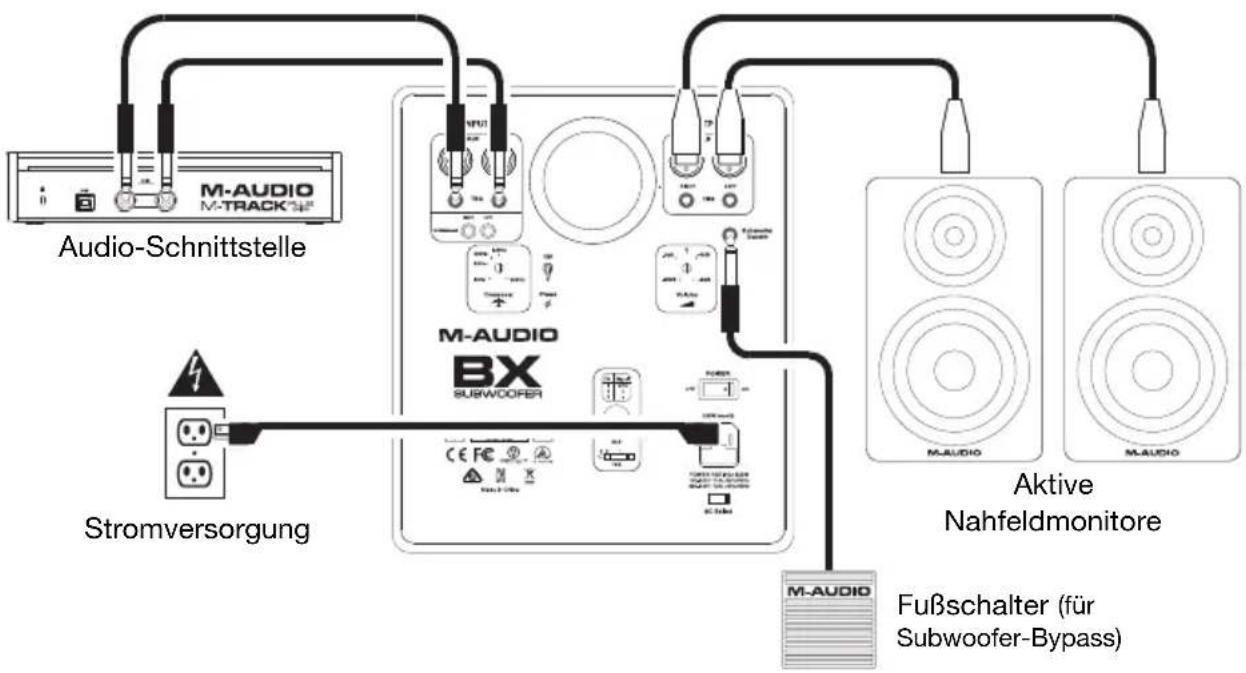

Audioanschluss 2-Kanal-Stereo-Betrieb Schließen Sie den linken und rechten Hauptausgang Ihres Mixers, Audio-Schnittstelle oder der Soundkarte an die XLR-, TRS- oder Cinch-Eingänge an. Schließen Sie dann die linken und rechten XLR-Ausgänge oder TRS-Ausgänge des Subwoofers an Ihre Nahfeld-Full-Range- Monitore an. Auch wenn Sie für die TRS Ein- und Ausgänge unsymmetrische Kabel verwenden können, empfehlen wir Ihnen dringend, symmetrische Kabel vorzuziehen, da diese Sie besser vor induktiver Kopplung - und entsprechenden Störgeräuschen - durch Stromkabel etc. schützen. Für eine symmetrische Verkabelung verwenden Sie diese Verdrahtungskonfiguration:

• XLR Pin 1 oder TRS Manschette: Signalmasse (Abschirmung)

• XLR Pin 2 oder TRS-Spitze: Signal positiv (+)

• XLR Pin 3 oder TRS-Ring: Signal negativ (-)

Audio-Schnittstelle Stromversorgung Aktive Nahfeldmonitore Fußschalter (für Subwoofer-Bypass)40

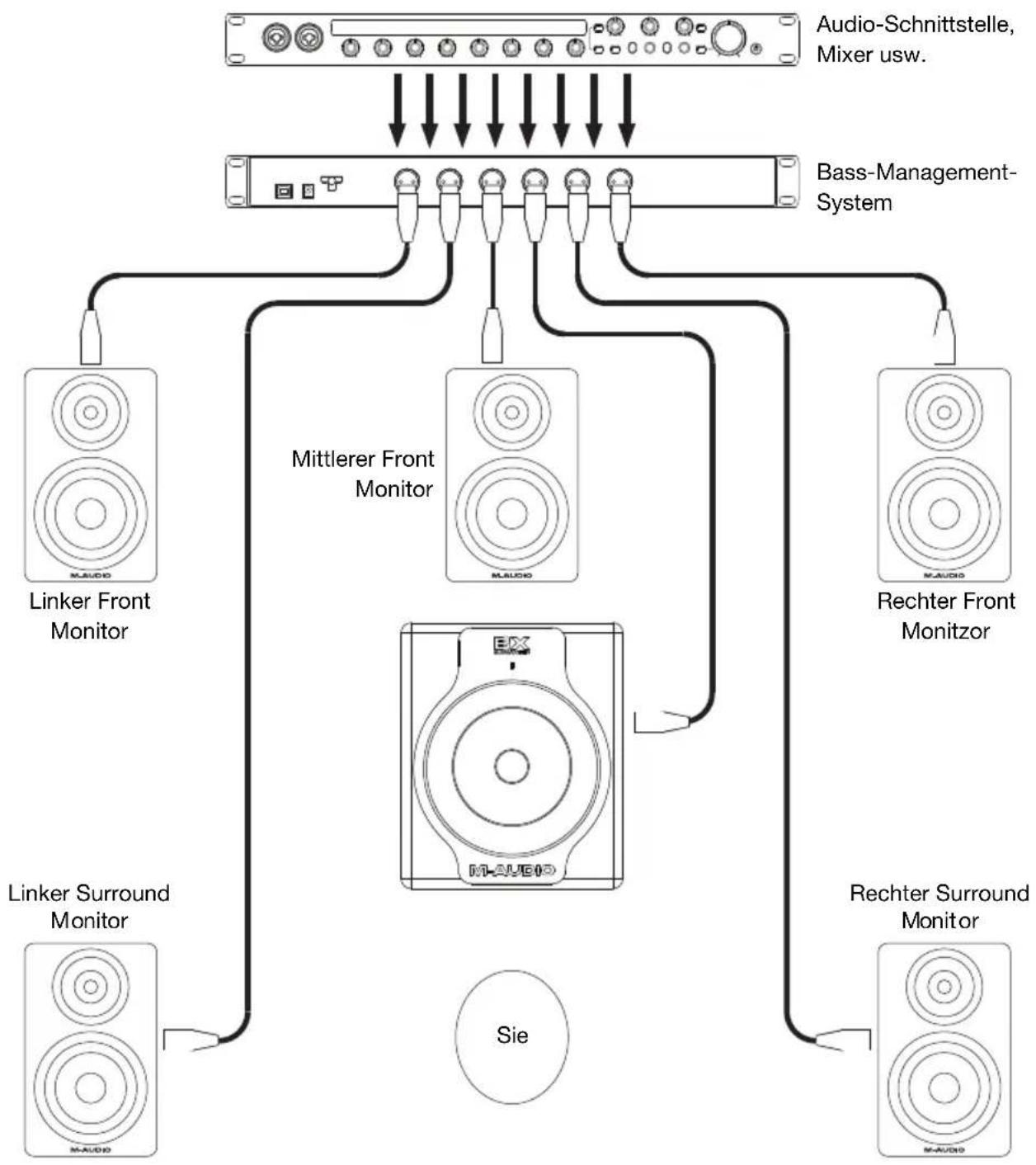

Mehrkanal-Betrieb (z.B. 5.1 Kanal-Surround) Wenn Sie eine Mehrkanal-Quelle mixen oder abhören, verfügen Sie mit Sicherheit über ein externes Bass-Management-System und/oder Sie senden den LFE-Kanal (niederfrequenten Effekte) ohne zusätzliche Umleitung direkt an den Subwoofer. In diesem Fall können Sie das Subwoofer-Audiosignal an den linken oder den rechten Eingang des BX Subwoofers senden. Sie sollten zudem die interne Frequenzweiche des BX Subwoofers umgehen, indem Sie den Variablen Frequenzweiche-Regler auf die Position 200 Hz (komplett offen) stellen. Hinweis: Weitere Informationen zur Verwendung eines Subwoofers für Mehrkanalanwendungen finden Sie auf dolby.com, dts.com oder thx.com. Diese Webseiten dienen nur als Beispiele und stehen in keiner Weise in Verbindung mit M-Audio oder inMusic Brands, Inc. M-Audio kann nicht für die Leistung oder Verfügbarkeit dieser Dienste garantieren. Der BX Subwoofer wird von diesen Unternehmen weder unterstützt, noch gesponsert oder empfohlen.

Einstellung der Regler an der Rückseite Steuerung der variablen Frequenzweiche: Dieses Thema haben wir bereits angesprochen, aber beachten Sie der Vollständigkeit halber noch Folgendes:

• Die Frequenzweichen der meisten Audio/Video Heimkino-Systeme sind auf 80 Hz gesetzt (vorausgesetzt, dass ein Subwoofer verwendet wird). Falls Sie also Multichannel-Material mit dem BX Subwoofer mischen, sollten Sie mit der 80-Hz-Einstellung beginnen, die Ihnen den Eindruck einer typischen Anwender-Hörumgebung vermittelt.

• Für einfache Kompatibilität mit den Dolby

-Empfehlungen haben wir die Frequenzweichen-Reglerskala an den entsprechenden Frequenzen 80 Hz, 100 Hz und 120 Hz markiert (und dazu noch bei 50 Hz und 200 Hz).

• Falls Sie den BX Subwoofer z.B. zusammen mit Nahfeldmonitoren in einer Zweikanal- Umgebung einsetzen möchten, sollten Sie ebenfalls mit den oben angeführten Crossover- Frequenzen beginnen (je nach Treibergröße Ihrer Monitore) und von da an die günstigste Einstellung für ihre persönliche Hörumgebung suchen. o 5" (127 mm)-Treiber (wie z.B. die M-Audio BX5 Carbon oder BX5 D2): 80 Hz. o 6" (152 mm)-Treiber (wie die M-Audio M3-6 oder BX6 Carbon): 65 Hz. o 8" (203 mm)-Treiber (wie z.B. die M-Audio M3-8, BX8 Carbon oder BX8 D2): 50 Hz.

• Lesen Sie die Dokumentation Ihrer Nahfeldmonitore, um herauszufinden, ob eine bestimmte Subwoofer-Trennfrequenz empfohlen wird. Phasenwahlschalter: Wie bereits erwähnt, können Sie mit diesem Schalter die Phase des Signals an den Verstärker des Subwoofers umkehren (Phasenwinkel von 0° auf 180°). Diese Funktion hat keinen Einfluss auf das Signal, das an Ihre Nahfeldmonitore geht. Probieren Sie aus, mit welcher Einstellung der Sound des BX Subwoofers am besten mit dem Rest des Systems harmoniert. Es gibt hier keine "richtige" oder "falsche" Einstellung, aber sicherlich möchten Sie, dass der Subwoofer mit Ihren Nahfeldmonitoren an der Trennfrequenz "phasenkohärent" ist und es zu keinen Aufhebungen kommt. Ein Weg, die Phasenkohärenz festzustellen, besteht darin, ein Sinus-Signal in der gewählten Trennfrequenz zu spielen und den Phasenwahlschalter in der Position zu lassen, in der das Ausgangssignal am lautesten ist. Lautstärkeregelung: Sie sollten stets ein Line-Level-Signal an die Eingänge des Subwoofers senden. Wenn Sie den Lautstärkeregler voll aufdrehen, erzeugen 85 mV rosa Rauschen am Eingang ein Ausgabesignal von 100 dBA SPL in einem Meter Entfernung. Der Lautstärkeregler verändert die Stärke des an den Subwoofer-Verstärker gesendeten Signals, nicht die des Signals, das von den Ausgängen des Subwoofers an die Nahfeldmonitore gesendet wird. Im Allgemeinen sollten Sie versuchen, eine möglichst flache, ausgeglichene Systemcharakteristik zwischen Subwoofer und Nahfeldmonitoren zu erzielen. Je nach Akustik ihres Studios und der jeweiligen Auslegung des Signalpfades, sollten Sie sich etwas Zeit nehmen, um die Pegel des Subwoofers und der beiden Monitore richtig einzustellen. Rosa Rauschen und/oder Sweep- Sinuswellen (linear und logarithmisch) eignen sich hervorragend, um eine durchweg saubere tonale Balance des Systems sicherzustellen. Subwoofer-Bypass: An diesen 1/4" (6,35 mm) Monoeingang können Sie einen stufenlos regelbaren Fußschalter anschließen, wie z.B. den M-Audio SP-1 (oder jedes andere ähnliche Sustain-Pedal eines Keyboard-Controllers). In 2-Kanal-Setups schalten Sie durch Betätigen des Fußschalters den Subwoofer-Ausgang stumm und senden die gesamte Bandbreite des Audiosignals direkt an Ihre Nahfeldmonitore. Sie nehmen also den Subwoofer und die Frequenzweiche aus dem Signalpfad, so dass Sie sich schnell und einfach Ihren Mix mal mit und mal ohne Beteiligung des Subwoofers anhören können. Dies kann auch in Mehrkanalbetrieb äußerst nützlich sein. Die LED-Anzeige auf der Vorderseite des Subwoofers blinkt rot, wenn der Bypass-Modus aktiv ist. Hinweis: Weitere Informationen zur Verwendung eines Subwoofers für Mehrkanalanwendungen finden Sie auf dolby.com, dts.com oder thx.com. Diese Webseiten dienen nur als Beispiele und stehen in keiner Weise in Verbindung mit M-Audio oder inMusic Brands, Inc. M-Audio kann nicht für die Leistung oder Verfügbarkeit dieser Dienste garantieren. Der BX Subwoofer wird von diesen Unternehmen weder unterstützt, noch gesponsert oder empfohlen.42

Aufstellung des BX Subwoofers "Hauptsache, die Lage stimmt" - dieser Satz aus der Immobilienbranche gilt nicht nur für die perfekte Wohnung. Man kann (und muss) ihn genauso gut auf Lautsprecher und Raumakustik anwenden. Wie Sie sich sicher vorstellen können, ist der Aufstellungsort des BX Subwoofers in Ihrem Raum von allergrößter Bedeutung für seinen Klang. Jeder Subwoofer, egal wie gut und leistungsstark, kann erbärmlich klingen, wenn Sie ihn am falschen Ort aufstellen. (Das gilt übrigens für alle Lautsprecher, aber ganz besonders für Basslautsprecher und Subwoofer.) Es gibt jedoch keine einhellige Meinung über die beste Methode, den optimalen Standort für Ihren Subwoofer zu ermitteln. (Fragen Sie drei Studiotechniker und Sie erhalten wahrscheinlich sechs verschiedene Antworten.) Der Standort ist extrem wichtig, also nehmen Sie sich die Zeit für diese Entscheidung. Beachten Sie folgende Punkte: Stellen Sie den Subwoofer immer auf den Boden und niemals auf einen Tisch oder Ständer. Beachten Sie bei der Platzierung des Subwoofers, dass Form und Größe des Raumes (auch die Raumhöhe), die Beschaffenheit der Wände, akustisch relevante Gegenstände und Hindernisse wie Möbel allesamt den Klang des Subwoofers beeinflussen. Und vergessen Sie dabei nicht, dass die Frequenz eines gegebenen Signals umgekehrt proportional zu seiner Wellenlänge ist (bei 40 Hz beträgt die Wellenlänge ca. 28 Fuß (8,5 m), bei 80 Hz knapp über 14 Fuß (4 m) usw. Unterschiedliche Methoden Laut einer Theorie ist der beste Standort eines Subwoofers in einem 2-Kanal-System auf dem Boden, zwischen den beiden Nahfeldmonitoren, nach vorne gerichtet und auf derselben Ebene wie die Nahfeldmonitore. Verschieben Sie dann den Subwoofer, bis Sie die "richtigste" Stelle gefunden haben. Eine weitere Theorie schreibt vor, den Subwoofer zunächst in eine Ecke des Raumes zu stellen, um den Sound über die Wandabstrahlung zu maximieren. Von hier aus verschieben Sie ihn dann, bis Sie die perfekte Position im Rahmen Ihres Monitoring-Systems gefunden haben. Eine andere Methode, die zahlreiche Soundtechniker mit großem Erfolg einsetzen: Sie machen sich das Gesetz der Spiegelsymmetrie zu Nutze. Stellen Sie den Subwoofer auf Ihren Stuhl in Ihrer normalen Hörposition (vermutlich ist das an der Spitze eines gleichschenkligen Dreiecks zwischen Ihren beiden Nahfeldmonitoren). Spielen Sie einen basslastigen Titel in angenehmer Lautstärke über den Subwoofer ab. (Sie können auch rosa Rauschen nehmen.) Setzen Sie sich auf den Boden und versuchen Sie die Stelle im Raum zu finden, an der der Sound am "vollsten" und "straffsten" klingt und platzieren Ihren Subwoofer an dieser Stelle. Falls Sie noch präziser arbeiten möchten, können Sie einen 1/12-Oktaven Echtzeit-(Spektrum)-Analyzer zu Hilfe nehmen und die Nummer auf diese Weise durchspielen. In diesem Fall sollten Sie jedoch rosa Rauschen als Testsignal verwenden und die Stelle finden, an der das Spektrum gleichmäßig ausfällt und die meisten tiefen Frequenzen ausschlagen. Weitere Anpassungen Da sich tiefe Frequenzen in alle Richtungen ausbreiten, kann es sein, dass der durch diese Methode ermittelte ideale Standort in Ihrem Studio relativ ungünstig ausfällt (z.B. weil man dort entlang gehen muss). In diesem Fall stellen Sie einfach den Phasenwahlschalter an der Rückseite um und wiederholen die Übung in der Hoffnung auf einen besseren Standort. Wenn Sie schließlich den besten Standort für den Subwoofer gefunden haben, überprüfen Sie das Ergebnis mit der Musik Ihrer Wahl und zusammen mit den Nahfeldmonitoren, von Ihrer normalen Hörposition aus. Vergewissern Sie sich, dass Lautstärke, Phase und Variable Frequenzweiche korrekt eingestellt sind. Sollte der Sound immer noch nicht Ihren Erwartungen entsprechen, probieren Sie weitere Subwoofer-Standorte aus bzw. drehen Sie den Subwoofer auch mal in eine andere Richtung. Auch wenn Sie glauben, der Subwoofer klingt am gegenwärtigen Standort gut, lässt sich mitunter immer noch eine bessere Stelle finden.43
