MANUALE UTENTE BX Subwoofer M-AUDIO

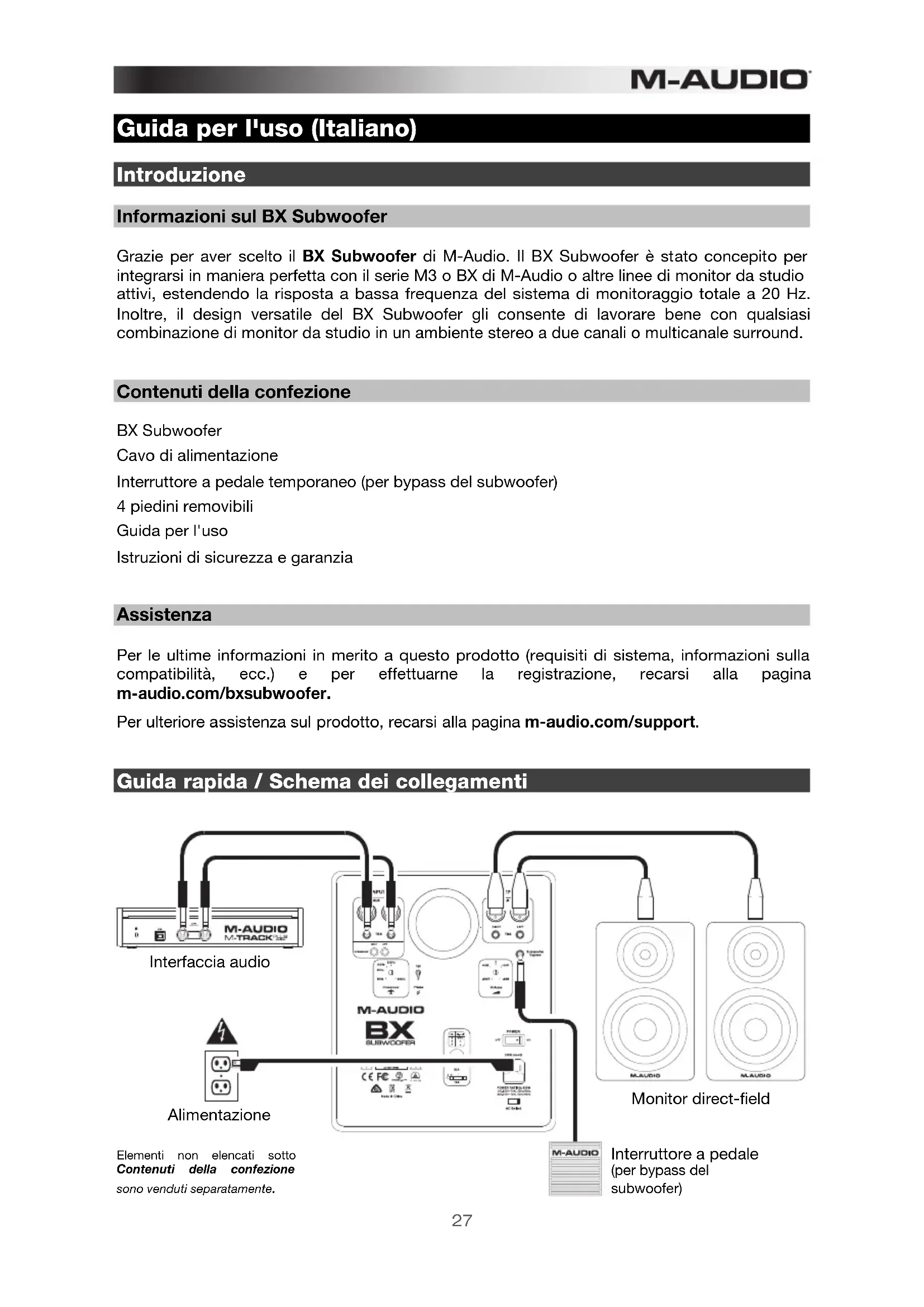

Guida per l'uso (Italiano) Introduzione Informazioni sul BX Subwoofer Grazie per aver scelto il BX Subwoofer di M-Audio. Il BX Subwoofer è stato concepito per integrarsi in maniera perfetta con il serie M3 o BX di M-Audio o altre linee di monitor da studio attivi, estendendo la risposta a bassa frequenza del sistema di monitoraggio totale a 20 Hz. Inoltre, il design versatile del BX Subwoofer gli consente di lavorare bene con qualsiasi combinazione di monitor da studio in un ambiente stereo a due canali o multicanale surround.

Contenuti della confezione BX Subwoofer Cavo di alimentazione Interruttore a pedale temporaneo (per bypass del subwoofer) 4 piedini removibili Guida per l'uso Istruzioni di sicurezza e garanzia

Assistenza Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina m-audio.com/bxsubwoofer. Per ulteriore assistenza sul prodotto, recarsi alla pagina m-audio.com/support.

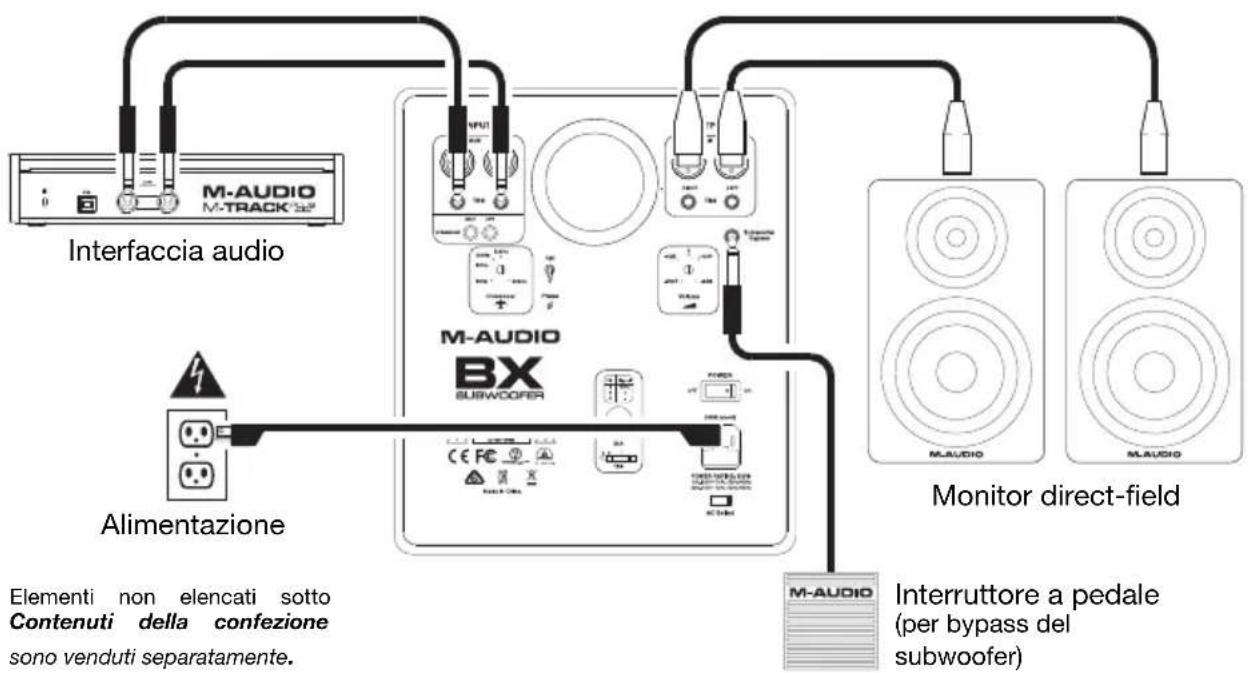

Guida rapida / Schema dei collegamenti

Interfaccia audio Alimentazione Monitor direct-field Interruttore a pedale (per bypass del subwoofer) Elementi non elencati sotto Contenuti della confezione sono venduti separatamente.28

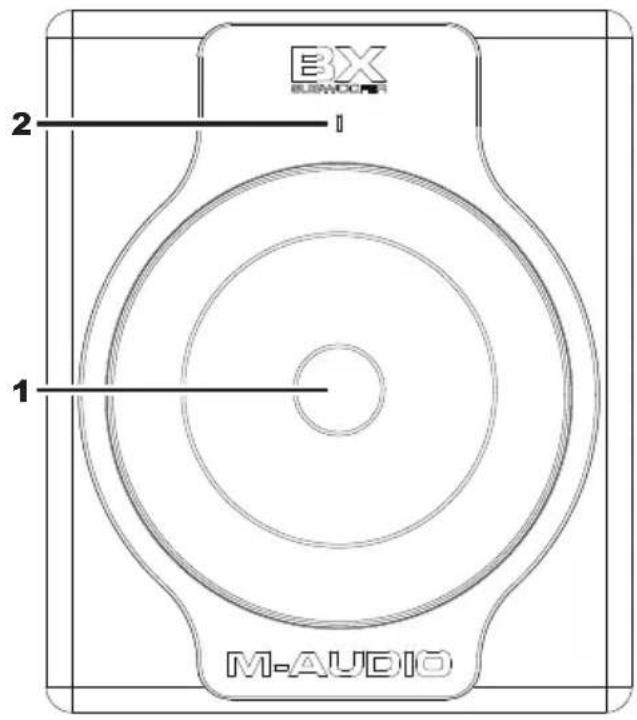

1. Driver del subwoofer: riprogettato e

aggiornato per il BX Subwoofer, il driver del trasduttore impiega un diaframma composito da 10" (25,4 cm) e surround in gomma smorzato, il tutto guidato da circuiti vocali ad alta temperatura. È stato concepito per garantire una risposta di basse frequenze compatta e vigorosa (in contrasto con la risposta "rimbombante" o "pompata" spesso caratteristica dei subwoofer non smorzati). L'elevato fattore BI del driver (fattore di forza elettromagnetica) crea un motore potente che consente al cono di seguire il segnale di ingresso con estrema precisione, garantendo un'eccellente estensione delle basse frequenze e risposta transiente.

2. Indicatore a LED: l'indicatore a LED si

illumina di blu quando il subwoofer viene acceso. Quando la funzione di Subwoofer Bypass è attiva l'indicatore a LED lampeggia di rosso per indicare che dal subwoofer non proviene alcun suono e che l'intera banda di segnale è convogliata ai monitor direct-field. Quando ci si trova in modalità di protezione termica, l'indicatore a LED si accenderà fisso di colore rosso e non verrà udito alcun audio provenire dal subwoofer.

1. Selettore di voltaggio CA: impostare

questo interruttore sulla tensione corrispondente a quella del luogo in cui ci si trova. 115 V e 230 V. Servirsi dell'impostazione da 115 V per USA e Giappone e 230 V per gran parte del Regno Unito e dell'Europa. Assicurarsi che questo interruttore sia posizionato correttamente in base alla propria area prima di collegare il cavo di alimentazione.

2. Ingresso di alimentazione: servirsi di

un cavo standard IEC (in dotazione) per collegare questo ingresso a una presa di alimentazione.

3. Interruttore di alimentazione: servirsi di

questo interruttore per accendere e spegnere il subwoofer.

4. Bypass del Subwoofer: collegare l'interruttore a pedale in dotazione a questo ingresso, quindi

servirsi dell'interruttore a pedale stesso per bypassare momentaneamente le basse frequenze generate dal subwoofer (inclusi amp, driver e crossover), inviando l'intera banda di segnale direttamente ai monitor principali. Ciò consente di ascoltare comodamente l'anteprima dei mix con e senza l'estensione di bassa frequenza del subwoofer. In modalità di Bypass, l'indicatore a LED posto sulla parte anteriore del subwoofer lampeggia di rosso. Nota bene: è possibile utilizzare qualsiasi interruttore a pedale a due posizioni, quali il pedale sustain di una tastiera elettronica.

5. Ingressi XLR: servirsi di questi ingressi per effettuare i collegamenti XLR con cablaggi bilanciati

o non bilanciati. Servirsi di connettori XLR con la seguente configurazione di cablaggio:

• Polo XLR 1: messa a terra di segnale (schermatura)

• Polo XLR 2: segnale positivo (+)

• Polo XLR 3: segnale negativo (-)

6. Ingressi TRS: servirsi di questi ingressi per effettuare i collegamenti da 1/4" (6,35 mm) con

cablaggi bilanciati o non bilanciati. Per i cablaggi bilanciati, servirsi di un connettore TRS a tre vie con la seguente configurazione:

• Punta TRS: segnale positivo (+)

• Anello TRS: segnale negativo (–)

• Guaina TRS: terra si segnale (schermatura) Per il cablaggio non bilanciato, servirsi di un connettore da 1/4" (6,35 mm) a due (TS) o tre (TRS) conduttori. Un connettore a due conduttori (TS) mette automaticamente a terra l'ingresso negativo di segnale, mentre un connettore a tre conduttori (TRS), cablato in maniera non bilanciata, offre l'opzione di lasciare l'ingresso negativo aperto o messo a terra. Si raccomanda di mettere a terra l'ingresso negativo inutilizzato, cablando insieme l'anello e la guaina della spina TRS. Nota bene: se gli Ingressi TRS e gli Ingressi XLR sono collegati contemporaneamente, gli Ingressi TRS assumeranno la precedenza e gli Ingressi XLR saranno silenziati. Se gli Ingressi RCA sono utilizzati contemporaneamente agli Ingressi TRS o agli Ingressi XLR, l'audio si sentirà da entrambi. Ciò nonostante, consigliamo di non riprodurre audio contemporaneamente attraverso entrambi i connettori, in quanto ciò potrebbe sovraccaricare gli ingressi e causare salti (distorsione) a livello degli ingressi stessi.

7. Ingressi RCA: servirsi di questi ingressi per i collegamenti RCA non bilanciati.

8. Uscite XLR: servirsi di queste uscite per collegamenti XLR, con cablaggio bilanciato o non

bilanciato, per inviare il segnale audio ai monitor stereo direct-field. Servirsi di connettori XLR con la seguente configurazione di cablaggio:

• Polo XLR 1: messa a terra di segnale (schermatura)

• Polo XLR 2: segnale positivo (+)

• Polo XLR 3: segnale negativo (-)

9. Uscite TRS: servirsi di queste uscite per collegamenti da 1/4" (6,35 mm), con cablaggio

bilanciato o non bilanciato, per inviare il segnale audio ai monitor stereo direct-field. Per i cablaggi bilanciati, servirsi di un connettore TRS a tre vie con la seguente configurazione:

• Punta TRS: segnale positivo (+)

• Anello TRS: segnale negativo (–)

• Guaina TRS: terra di segnale (schermatura)

10. Controllo del volume: servirsi di questo comando per impostare il guadagno di uscita dal

11. Crossover variabile: si può utilizzare questo subwoofer in tutta una serie di contesti di

monitoraggio, da sistemi a due canali a sistemi multicanale (es., 5.1, 7.1) e come accompagnamento a praticamente qualsiasi monitor direct-field. A tal fine, abbiamo predisposto un modo versatile ma efficiente di personalizzare la risposta del subwoofer in modo che funzioni bene in qualsiasi sistema di monitoraggio tipico. Per un sistema a due canali è presente un filtro passa basso in linea che consente di regolare la frequenza di crossover. Si può impostare a qualsiasi livello, tra 50 Hz e 200 Hz. Suddivide il segnale convogliando qualsiasi cosa si trovi al di sotto di tale frequenza al subwoofer e tutto ciò che si trova al di sopra ai monitor principali. Utilizzando una topologia Linkwitz-Riley di quarto ordine, il circuito consente di ottenere la risposta netta più piatta tramite il punto di crossover. Per sistemi multicanale, questo subwoofer può riprodurre solo l'uscita del canale LFE (effetti bassa frequenza) o può riprodurre i bassi da alcuni o da tutti i canali principali servendosi di schemi multicanale convenzionali per la gestione dei bassi. In questa applicazione si può semplicemente "aprire" interamente il subwoofer impostandolo su 200 Hz (per l'uso con manager di bassi esterni), oppure impostarlo su 120 Hz (in conformità con lo standard Dolby

Digital per i limiti di banda LFE).

12. Selettore di fase: poiché i segnali a bassa frequenza hanno lunghezze d'onda lunghe rispetto

alle dimensioni della maggior parte delle stanze, i subwoofer possono causare modulazioni di fase o cancellazioni che possono essere piuttosto drammatiche. Per questo motivo, abbiamo incluso un interruttore di inversione di fase che causa un inversione di fare a 180° dell'uscita del subwoofer. Ciò vi offre una maggiore libertà di scelta su dove collocare il subwoofer e di conseguenza l'allineamento di fase di frequenza del crossover) nell'ambiente di monitoraggio. Va notato che questa funzione influisce unicamente sul segnale che va all'amplificatore del subwoofer, non sul segnale diretto ai monitor direct-field.

13. Porta Bass Reflex: questo subwoofer è dotato di un alloggiamento ventilato che contiene un

tubo con porta bass-reflex personalizzata con una sezione trasversa circolare sul retro dell'alloggiamento. La porta dà efficacemente al subwoofer una risposta morbida fino a 20 Hz e poiché il suo contributo a bassa frequenza è complementare rispetto a quello del driver woofer anteriore, il woofer rimane lineare e privo di distorsioni per l'intera banda. La porta inoltre è stata concepita utilizzando il software Failure Mode and Effects Analysis (FMEA) per massimizzare l'uscita e minimizzare il rumore udibile di turbolenza dell'aria a livello della porta stessa.

14. Amplificatore di alimentazione (non illustrato): per generare una risposta di bassi potente e

compatta, questo subwoofer impiega un amplificatore a 240 watt con un'architettura personalizzata discreta dei transistor. L'amplificatore presenta un fattore di umidificazione progettato attentamente il quale, unitamente ai sistemi meccanici ed elettromeccanici incorporati nel driver, aiuta a eliminare la tendenza naturale del driver di "trillare" dopo che il segnale di ingresso è terminato. Ciò porta una risposta di bassi estremamente precisa e controllata. Si potrà notare che le note di grancassa e di basso staccato riprodotte dal subwoofer sono compatte e solide, come se provenissero da un ampio sistema acustico a sospensione.

15. Alloggiamento (non illustrato): come gli altri componenti, l'alloggiamento del subwoofer ha un

ruolo importante nel dar forma alla risposta audio complessiva. Per garantire prestazioni più stabili, questo subwoofer impiega uno speciale pannello ad elevata efficienza acustica e media densità (MDF) e un rinforzo interno unico concepito per ridurre la colorazione audio e assorbire le vibrazioni generate dai segnali ad alto SPL e dai transienti del subwoofer. Inoltre, la cassa utilizza schiuma acustica collocata attentamente per assorbire riflessioni interne e inumidire le onde. Ciò fa in modo effettivamente che l'alloggiamento si comporti come se fosse più grande, portando a un sistema maggiormente in grado di riprodurre segnali a frequenze molto basse in maniera naturale e uniforme.

16. Protezione termica (non illustrata): la protezione termica del subwoofer lo protegge dal

surriscaldamento. Se viene raggiunta una temperatura interna critica, l'amplificatore del subwoofer si spegnerà temporaneamente fino a quando la temperatura non torna a un livello più basso. Quando ci si trova in modalità di protezione termica, l' indicatore a LED si accenderà fisso di colore rosso e non verrà udito alcun audio provenire dal subwoofer. Non appena la temperatura interna sarà calata a sufficienza, l'uscita audio riprenderà automaticamente e l'indicatore a LED tornerà nuovamente di colore blu.31

Setup Collegamento dell'alimentazione Selettore di voltaggio CA: poiché questo subwoofer contiene il proprio amplificatore, deve essere collegato a una presa di alimentazione servendosi di un cavo IEC standard (in dotazione). Prima di collegare il subwoofer ad una presa di alimentazione, impostare il Selettore di voltaggio CA sull'impostazione adeguata per la propria sede: 115 V (per USA e Giappone) o 230 V (per la maggior parte del Regno Unito e dell'Europa). Avvertenza: l'impostazione di un selettore di tensione inadeguato può causare condizioni pericolose e/o danni a componenti dell'altoparlante non coperti dalla relativa garanzia.

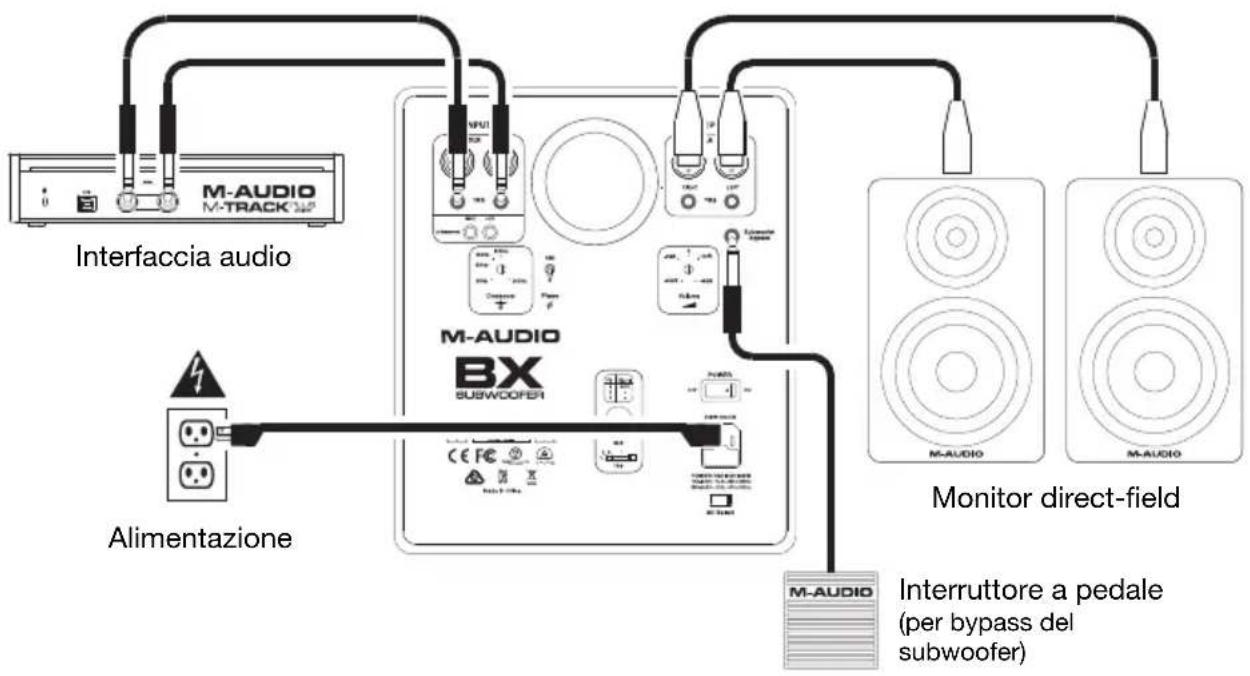

Collegamento dell'Audio Funzionamento stereo a due canali Collegare le uscite principali sinistra e destra della console di mixaggio, interfaccia audio o scheda audio agli ingressi XLR, TRS o RCA del subwoofer, quindi collegare le uscite sinistra e destra XLR o TRS del subwoofer ai monitor direct-field a gamma completa. Sebbene gli ingressi e le uscite TRS possano funzionare con cavi non bilanciati, si consiglia vivamente di utilizzare cavi bilanciati, che garantiscono una maggiore immunità contro rumori di coppia induttivi provenienti dai cavi di alimentazione, ecc. Per effettuare un cablaggio bilanciato, seguire questa configurazione di cablaggio:

• Polo XLR 1 o guaina TRS: messa a terra del segnale (schermatura)

• Polo XLR 2 o punta TRS: segnale positivo (+)

• Polo XLR 3 o anello TRS: segnale negativo (-)

Interfaccia audio Alimentazione Monitor direct-field Interruttore a pedale (per bypass del subwoofer)32

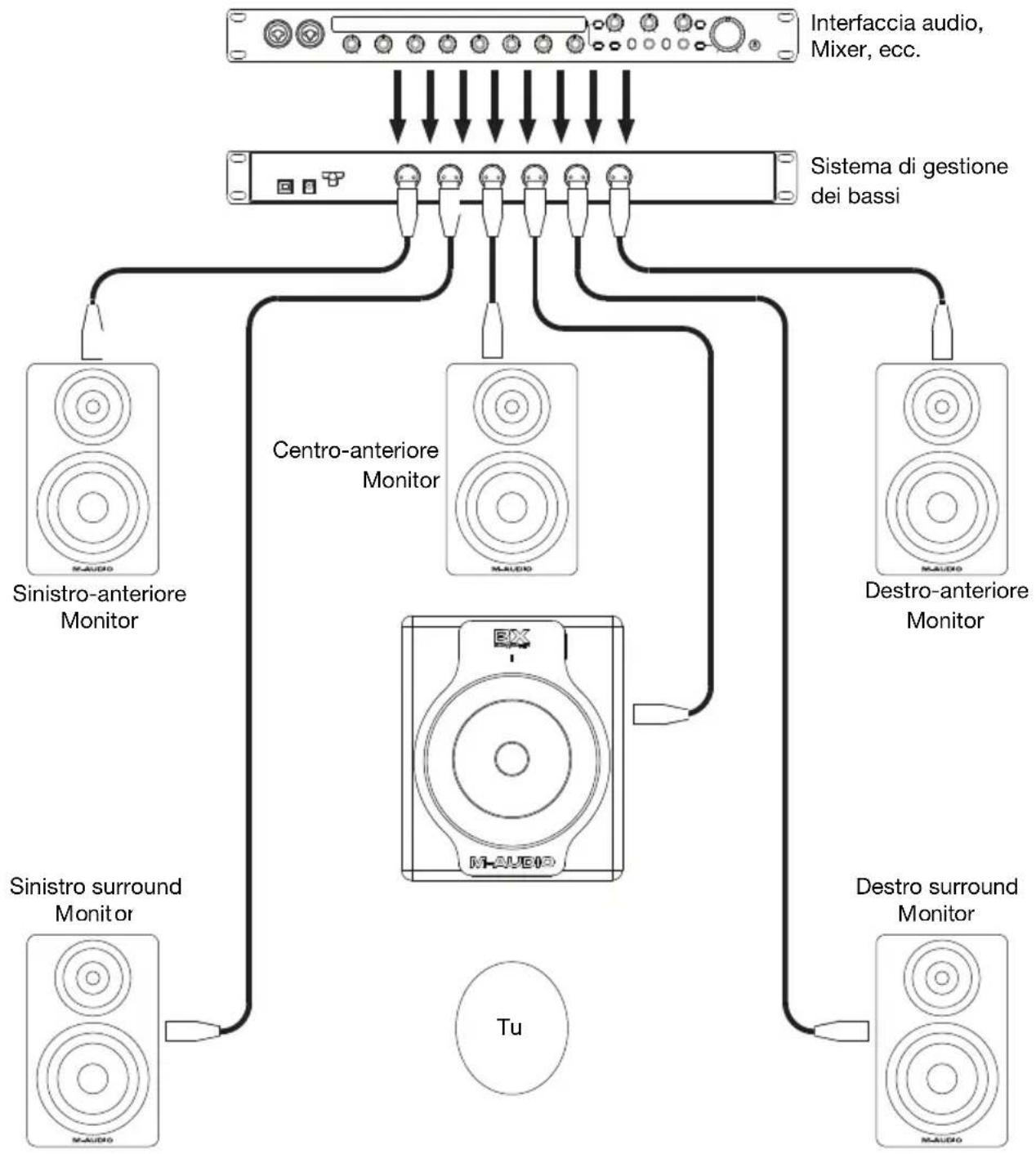

Operazione multicanale (ad es. 5.1 surround di canale) Per il mixaggio o il monitoraggio di una fonte multicanale, si ha senza dubbio un sistema di gestione dei bassi esterno e/o è possibile inviare il canale LFE (effetti a bassa frequenza) direttamente al subwoofer senza alcun ridirezionamento aggiuntivo del segnale. In questo caso, convogliare il segnale audio del subwoofer all'ingresso sinistro o destro del BX Subwoofer. Inoltre, bypassare il crossover interno del BX Subwoofer impostando il relativo comando Variable Crossover su 200 Hz (tutto aperto). Nota bene: maggiori informazioni su come utilizzare un subwoofer per applicazioni multicanale si possono trovare su dolby.com, dts.com, o thx.com. Questi siti Web sono unicamente degli esempi e non associati né affiliati in alcun modo con M-Audio o inMusic Brands, Inc. M-Audio non garantisce le prestazioni o la disponibilità di tali servizi. Il BX Subwoofer non è consigliato, sponsorizzato o approvato da tali aziende. Interfaccia audio, Mixer, ecc. Sistema di gestione dei bassi Sinistro-anteriore Monitor Destro-anteriore Monitor Sinistro surround

Regolazione dei comandi posti sul pannello posteriore Controllo crossover variabile: abbiamo già trattato di questo argomento, ma ecco alcuni altri punti da tenere a mente:

• I crossover della maggior parte dei sistemi audio/video home theater sono impostati su 80 Hz (supponendo che siano utilizzati con un subwoofer). Quindi, se si effettua il mixaggio di materiali multicanale servendosi del BX Subwoofer, si raccomanda di iniziare con l'impostazione da 80 Hz come riferimento per avvicinarsi ad un ambiente di ascolto tipico per utenti finali.

• Per una facile conformità con le indicazioni Dolby

, abbiamo fornito segni calibrati sulla manopola del crossover per le posizioni 80 Hz, 100 Hz, e 120 Hz (oltre a 50 Hz e 200 Hz).

• Se si utilizza il BX Subwoofer con monitor direct-field in una configurazione a due canali, si consiglia di iniziare con le frequenze di crossover elencate qui di seguito (a seconda delle dimensioni del driver del monitor) e di regolarle in modo da adattarle al proprio ambiente specifico: o Driver da 5" (127 mm) (quali il BX5 Carbon o il BX5 D2 di M-Audio): 80 Hz. o Driver da 6" (152 mm) (quali l'M3-6 o il BX6 Carbon di M-Audio): 65 Hz. o Driver da 8" (203 mm) (quali l'M3-8, il BX8 Carbon o il BX8 D2 di M-Audio): 50 Hz.

• Verificare la documentazione dei monitor direct-field per controllare se consiglia una frequenza di crossover specifica per il subwoofer. Selettore di fase: come indicato in precedenza, questo interruttore inverte il segnale (l'angolo di fase da 0 a 180°) che va all'amplificatore del subwoofer. Questa funzione non influenza il segnale che va ai monitor direct-field. Impostare la posizione adeguata di questo interruttore ascoltando come il suono proveniente dal BX Subwoofer si mischia con il resto del sistema. Non esistono posizioni "giuste" o "sbagliate", ma il subwoofer dovrebbe essere "coerente di fase" con i monitor direct-field alla frequenza di crossover e non presentare cancellazioni di energia udibili. Ciò può essere stabilito suonando un segnale a onda sinusoidale alla frequenza di crossover e mettendo il Selettore di fase nella posizione che offre l'uscita più forte. Controllo del volume: inviare sempre un segnale a livello di linea agli ingressi del subwoofer. Quando il Controllo del Volume è al massimo, 85 mV di rumore rosa a livello di ingresso produrrà un'uscita SPL da 100 dBA a un metro dal deflettore anteriore. Il Controllo del Volume influisce sul livello diretto all'amplificatore del subwoofer, non sul livello che le uscite del subwoofer mandano ai monitor direct-field. Solitamente, consigliamo di provare a ottenere la risposta di sistema più piatta e uniforme tra il subwoofer e i monitor direct-field. A seconda dell'acustica del proprio ambiente e del setup del percorso e dei livelli di segnale, dedicare alcuni minuti alla calibrazione dei rispettivi livelli del subwoofer e di ciascuno dei monitor principali. Se si ha accesso a segnali di rumore rosa e/o onde sinusoidali (lineari e logaritmiche), questi possono aiutarvi ad assicurarvi che il sistema presenti il massimo equilibrio tonico da cima a fondo. Subwoofer Bypass: questo ingresso mono da 1/4" (6,35 mm) è indicato per il collegamento di un interruttore a pedale momentaneo come l'SP-1 di M-Audio (o qualsiasi pedale sustain simile per controller a tastiera). In scenari a due canali, la commutazione dell'interruttore a pedale attiva un circuito a relè che silenzia l'uscita del subwoofer e ri-convoglia il segnale audio a piena ampiezza di banda ai monitor direct-field. Essenzialmente, questo rimuove il subwoofer (con il suo crossover) dal percorso di segnale in modo da poter avere facilmente un'anteprima dei mix sia con che senza l'estensione delle basse frequenze del subwoofer. Ciò può anche essere utile in un funzionamento multicanale. Quando il subwoofer è in modalità di Bypass, l'indicatore a LED sul pannello anteriore lampeggia di rosso. Nota bene: maggiori informazioni su come utilizzare un subwoofer per applicazioni multicanale si possono trovare su dolby.com, dts.com, o thx.com. Questi siti Web sono unicamente degli esempi e non associati né affiliati in alcun modo con M-Audio o inMusic Brands, Inc. M-Audio non garantisce le prestazioni o la disponibilità di tali servizi. Il BX Subwoofer non è consigliato, sponsorizzato o approvato da tali aziende.34

Collocamento del BX Subwoofer Il cliché sull'importanza della posizione non vale solo sul mercato immobiliare. È altrettanto importante (se non di più) nel caso di altoparlanti e acustica della stanza. Il punto in cui verrà collocato il BX Subwoofer può avere un enorme impatto su come suonerà. Infatti qualsiasi subwoofer ben progettato e potente può suonare come un pezzo di legno se mal posizionato nell'impianto. (Ciò vale per qualsiasi altoparlante, ma è particolarmente vero per i riproduttori a bassa frequenza come i subwoofer). Vi sono numerose opinioni in merito al miglior modo per determinare l'ubicazione ottimale per il subwoofer (se chiedete a tre tecnici di studio diversi, probabilmente vi daranno sei risposte diverse), ma non sottolineeremo mai abbastanza l'importanza di questo problema. Punti da ricordare Collocare sempre il subwoofer sul pavimento quando lo si utilizza, mai su un tavolo o su un supporto per altoparlanti. Dedicare un po' di tempo a valutare il posizionamento del subwoofer, tenendo a mente che la forma della stanza, le sue dimensioni (inclusa l'altezza del soffitto), la struttura delle pareti, qualsiasi trattamento acustico e altri ostacoli quali i mobili possono influire negativamente sulle apparenti prestazioni del subwoofer. Non va dimenticato che la frequenza di qualsiasi segnale dato è inversamente proporzionale alla sua lunghezza d'onda (ad es. a 40 Hz, una lunghezza d'onda è di circa 28 piedi [8,5 metri]; a 80 Hz, una lunghezza d'onda è di poco più di 14 piedi [4 metri]). Metodi diversi Una teoria suggerisce che la migliore posizione per il subwoofer in un sistema a due canali sia sul pavimento a metà tra il monitor direct-field destro e quello sinistro, con la parte anteriore rivolta in avanti e sullo stesso piano degli altoparlanti direct-field. Da lì, è possibile regolare la posizione del subwoofer fino a quando non sia la più "corretta". Un'altra teoria sostiene che si debba iniziare collocando il subwoofer in un angolo del pavimento della stanza, dove le pareti adiacenti possono aiutare il subwoofer a massimizzare la quantità di suono irradiata, e quindi regolare la posizione per adattarla al proprio impianto specifico. Un altro metodo impiegato da numerosi tecnici di mixaggio con grande successo impiega la legge della simmetria bilaterale. Collocare il subwoofer sulla sedia collocata nel proprio punto di ascolto (presumibilmente all'apice di un triangolo isoscele tra i due monitor direct-field, destro e sinistro). Riprodurre musica caratterizzata da frequenze di basso sostanziali (anche il rumore rosa funziona bene) nel subwoofer a un livello di ascolto gradevole. Andare sul pavimento della stanza e ascoltare alla ricerca del punto in cui il suono sia più "pieno", ma anche "compatto" e collocare il subwoofer a tale livello. Per essere più precisi, utilizzare un analizzatore di spettro in tempo reale a 1/12° di ottava anziché usare le orecchie ed eseguire lo stesso esercizio utilizzando il rumore rosa come segnale di test e osservando dove la risposta dello spettro è migliore e dove presenta la maggiore estensione delle basse frequenze. Ulteriori regolazioni Poiché i segnali a basse frequenze si irradiano in maniera omnidirezionale, si può riscontrare che la migliore collocazione sonica per il subwoofer sia scomoda (ad esempio una zona di forte passaggio dello studio). Se questo è il caso, provare a commutare il Selettore di fase a livello del pannello posteriore e ripetere l'esercizio per vedere se è possibile trovare una posizione più comoda. Infine, una volta collocato il subwoofer nel punto in cui si ritiene suoni meglio, suonare del materiale con i monitor direct-field, ascoltando dalla propria posizione di ascolto standard. Assicurarsi che i comandi di Controllo Volume, Selettore di Fase e Crossover Variabile siano configurati adeguatamente. Se qualcosa suona "male", sperimentare nuovi posizionamenti e diverse direzioni in cui rivolgere il driver. Si potrebbe trovare una posizione migliore inavvertitamente, anche se si ritiene che il suo posizionamento corrente già suoni bene.35
