Type de produit	Enceintes de monitoring actives (paire stéréo)
Marque	M-Audio
Modèle	BX3 BT
Catégorie	Moniteurs de studio
Alimentation	Secteur (câble d'alimentation fourni)
Puissance	20 W par canal (RMS)
Entrées audio	RCA stéréo, TRS 6,35 mm (1/4 po), Auxiliaire TRS 3,5 mm (1/8 po)
Bluetooth	Oui, version 5.0 (portée environ 10 m)
Sortie casque	Prise 3,5 mm (1/8 po)
Égalisation	Boutons séparés pour hautes fréquences (HF) et basses fréquences (BF)
Haut-parleurs	Woofer 3 pouces et tweeter 1 pouce
Connectique inter-enceintes	Câble d'interconnexion 3,5 mm (1/8 po) fourni
Accessoires inclus	Pieds en mousse, câble RCA-3,5 mm, câble d'interconnexion, câble d'alimentation, guide d'utilisation
Dimensions (chaque enceinte)	Environ 150 x 200 x 180 mm (L x H x P)
Poids (chaque enceinte)	Environ 3,0 kg
Sécurité	Ne pas obstruer les ports arrière ; éteindre avant connexion
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les liquides
Réparabilité	Contacter le support technique M-Audio ; ne pas ouvrir

FOIRE AUX QUESTIONS - BX3 BT M-AUDIO

Comment connecter les enceintes BX3 BT à mon ordinateur ?

Utilisez le câble RCA-3,5 mm fourni : branchez la prise 3,5 mm sur la sortie audio de votre ordinateur et les fiches RCA sur les entrées RCA des enceintes. Vous pouvez également utiliser une connexion Bluetooth ou un câble auxiliaire TRS 3,5 mm.

Comment appairer un appareil en Bluetooth ?

Mettez les enceintes sous tension, appuyez sur la touche Bluetooth à l'arrière de l'enceinte active (la DEL bleue clignote). Sur votre appareil, recherchez 'BX3 BT' dans les paramètres Bluetooth et connectez-vous. Si un code est demandé, saisissez 0000. La DEL cesse de clignoter lorsque l'appairage est réussi.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que les enceintes sont sous tension (bouton Vol/Power tourné à droite) et que le volume n'est pas au minimum. Assurez-vous que la source audio est correctement connectée et que le casque n'est pas branché (la sortie casque coupe le son des haut-parleurs). Contrôlez également les réglages de volume sur votre source.

Quels câbles sont inclus dans la boîte ?

Le contenu de la boîte comprend : une paire d'enceintes BX3 BT, des pieds en mousse, un câble audio RCA-3,5 mm, un câble d'interconnexion 3,5 mm, un câble d'alimentation et un guide d'utilisation.

Comment régler l'égalisation ?

Sur le panneau arrière de l'enceinte active, tournez les boutons HF EQ (hautes fréquences) et BF EQ (basses fréquences) pour ajuster la réponse selon vos préférences. Une position à 12 heures donne une réponse plate.

Puis-je utiliser les enceintes BX3 BT avec une interface audio ?

Oui, connectez les sorties de l'interface audio aux entrées TRS 6,35 mm ou RCA des enceintes à l'aide de câbles appropriés. Assurez-vous que les enceintes et l'interface sont éteintes avant de brancher.

Quelle est la meilleure position pour les enceintes ?

Placez les enceintes à hauteur d'oreille, formant un triangle équilatéral avec votre position d'écoute. Les tweeters doivent être orientés vers vos oreilles. Utilisez les pieds en mousse pour découpler les enceintes du bureau. Évitez de les coucher horizontalement si possible.

Comment connecter un casque ?

Branchez votre casque (prise 3,5 mm) sur la sortie casque située sur le panneau avant de l'enceinte active. Lorsqu'un casque est branché, le son des haut-parleurs est automatiquement coupé.

Que faire si le Bluetooth ne fonctionne pas ?

Assurez-vous que les enceintes sont en mode jumelage (DEL bleue clignotante). Si vous avez déjà appairé un appareil, la connexion devrait se rétablir automatiquement. Pour réinitialiser, éteignez et rallumez les enceintes, puis appuyez à nouveau sur la touche Bluetooth.

Comment entretenir les enceintes ?

Nettoyez les surfaces extérieures avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Ne bloquez pas les ports arrière. Pour tout problème technique, contactez le support M-Audio.

MODE D'EMPLOI BX3 BT M-AUDIO

Guide d'utilisation (Francais)

Présentation

Contenu de la boîte

BX3 BT haut-parleurs (paire stéreo)

Pieds en mousse

Cable audio RCA-à-3,5 mm (1/8 po.)

Cable d'interconnexion 3,5 mm (1/8 po.)

Cable d'alimentation

Guide d'utilisation

Consignes de sécurité et informations

concernant la garantie

Enregistrement du produit et assistance technique

Pour télécharger le ou les logiciels inclus, veuillez suivre les instructions ci-dessous :

1. Visitez m-audio.com/softwaredownload.
2. Suívez les instructions à l'écran pour enregistrer votre produit.
3. Une fois l'enregistrement réussi, tous les téléchargements de logiciels, de contenus exclusifs et d'offres promotionnelles applicables figureront sur votre compte.

Remarque: Une connexion Internet à haut débit est recommendée. Si vous avez besoin d'aide, ne retournez pas le produit chez le détaillant. Veuillez plutôt contacter notre réseau d'assistance technique en visitant m-audio.com/support.

Configuration

La configuration et le positionnement de vos moniteurs BX3 BT sur des pieds, ou le bureau de votre station de travail peut affecter les performances des haut-parleurs. Suivez les conseils suivants pour obtenir les importantes performances avec vos moniteurs BX3 BT.

Conseil: Si possible, placez vos moniteurs BX3 BT sur des supports au lieu de les situer sur votre bureau. Les bureaux ont tendance à résonner aux basses fréquences et peuvent affecter la réponse des basses de vos moniteurs. Si les supports de moniteurs ne sont pas possibles en raison de l'espace et que vous remarquez des problèmes de basses, essayez de situer les moniteurs sur des coussinets isolants pour délier acoustiquement les moniteurs du bureau.

Précautions à prendre

• Alimentation: Comme la BX3 BT dispose d'amplificateurs, elle doit être branchée à une prise secteur. Avant la mise sous tension, veuillez-vous assurer que le bouton Vol/Power est eteint (off).
• Pieds en mousse : Afin de maximiser la stabilité physique des enceintes BX3 BT, nous vous recommendons d'utiliser les pieds en mousse fournis.
• Connexion à une carte son d'ordinateur ou à un autre apparéil de sortie audio : Les enceintes BX3 BT disposent de plusieurs types d'entrées afin de vous permettre d'utiliser une multitude d'appareils. Avant de brancher les enceintes BX3 BT, veuillez-vous assurer que les enceintes, l'ordinateur et tout autre apparéil de sortie ont été mis hors tension. Relief les entrées RCA ou 6,35 mm aux connecteurs de sortie correspondants d'une carte son d'ordinateur, d'un lecteur de musique portable, etc. Vous pouvez également utiliser le cable auxiliaire stéreo TRS de 3,5 mm fourni pour relier un apparéil audio secondaire à l'entrée auxiliaire sur le devant de la BX3 BT ou utiliser la connexion Bluetooth®.

Placement des haut-parleurs

Le placement de vos haut-parleurs aura un impact enorme sur leur performance dans votre studio. Bien que les haut-parleurs de proximite sont conçus pour etre plus compatissants lorsqu'il s'agit de placement, il est tout de meme préferable de vous assurer qu'ils forment un triangle equilatorial par rapport a votre tete. En d'autres termes, assurez-vous que les hautparleurs sont à la meme distance de votre tete ainsi que de I'un et I'autre. Une fois que chaque haut-parleur a ete positionne, pivotez-les légerement afin que les transducteurs des hautparleurs soient pointes vers I'auditeur.

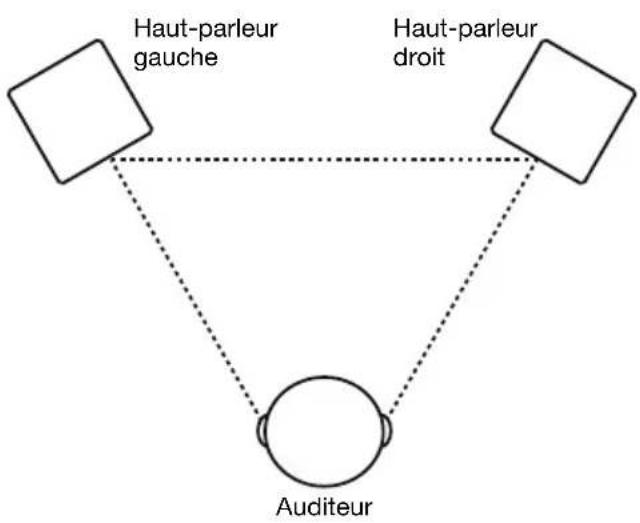

Regardez le diagramme de droite. Veuillez remarquer que la distance entre la tete de l'auditeur et chaque haut-parleur est la même que la distance entre les haut-parleurs gauche et droit. Remarquez également que les haut-parleurs sont tournés légèrement afin que les transducteurs fassent face à l'auditeur. Il s'agit d'une installation ideale, mais s'il n'est pas pratique (ou possible) de le faire, essayez de vous rapprocher de cette configuration le plus possible.

Les haut-parleurs et l'auditeur doit former un triangle ayant des cotes de mêmes

Hauteur des haut-parleurs

Pour etre a la hauteur ideale, le BX3 BT doit etre parallle au sol et le milieu entre le hautparleur dextremes graves et le haut parleur des aigus doit etre a la hauteur des oreilles.

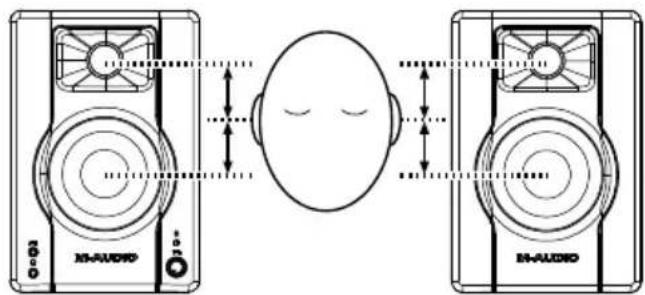

Le diagramme à droite montre la hauteur de placement ideale des haut-parleurs par rapport à l'auditeur. Veuillez remarquer que les oreilles de l'auditeur sont directement entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus.

Plein centre entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus

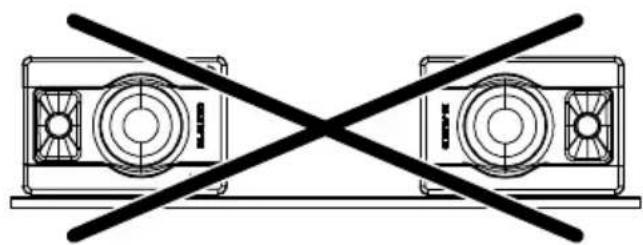

Orientation des haut-parleurs

Dans la mesure du possible, posez les moniteurs BX3 BT à la vertical et évitez de les coucher sur le (:oté. Le woofer et le tweeter du moniteur BX3 BT sont alignés verticalement et produit sur les valeurs résultats en position verticale. En les posant sur un (:oté, d'importantes réflexions peuvent se creator sur les surfaces proches et déséquilbrer le spectre audio global.

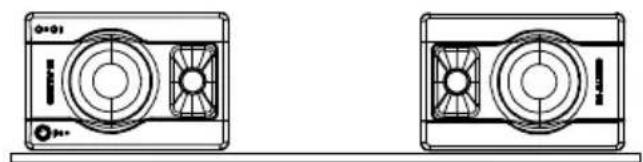

Si vos moniteurs BX3 BT doivent être orientés à l'horizontal du fait de restrictions d'espace, ou pour ne pas obstruer le champ de vision, positionné les tweeters vers l'intérieur pour obtenir une meilleure image stéreo.

Scheme de connexion

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

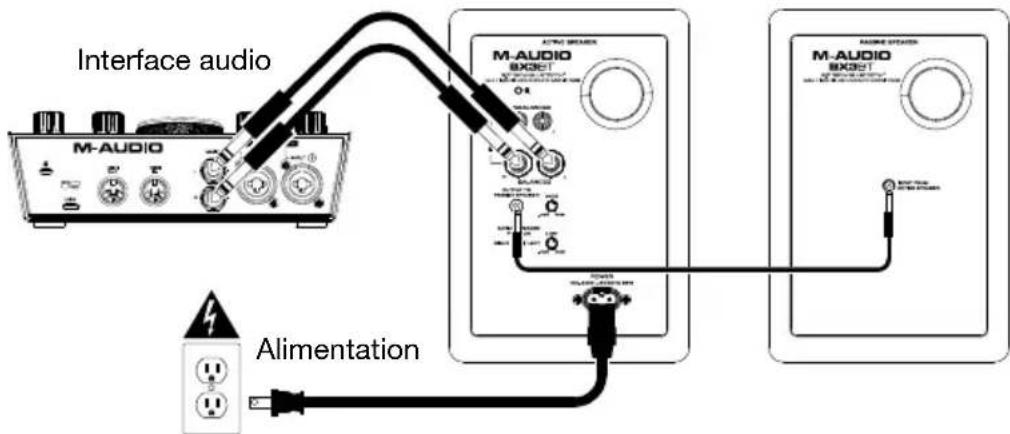

Example 1 - Connexion à une interface audio

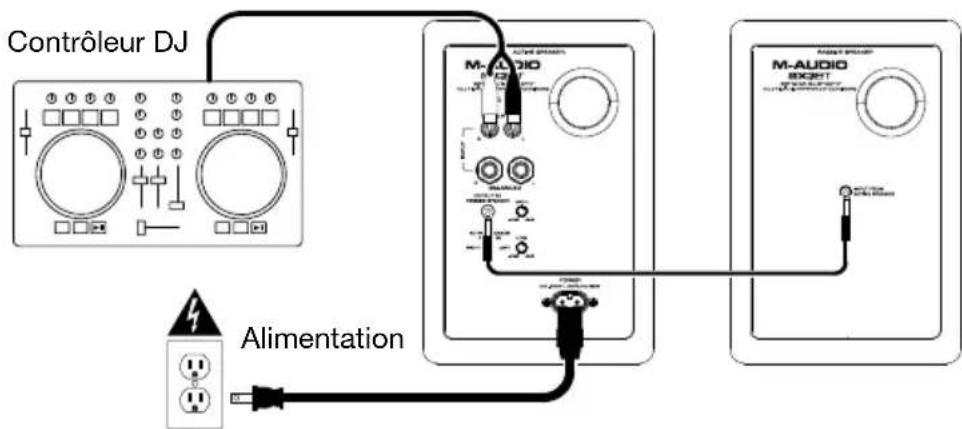

Example 2 - Connexion à un contrôleur DJ

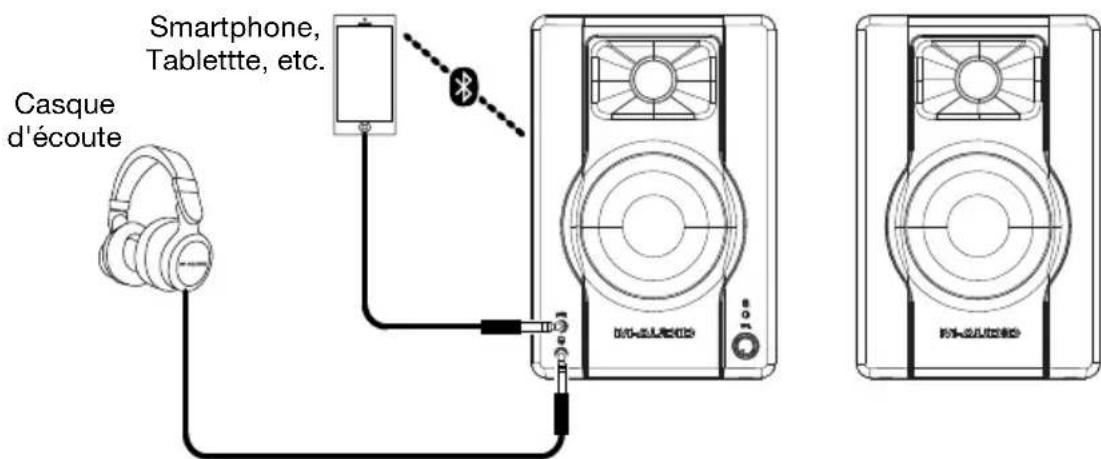

Exemple 3 - Connexion à un lecteur multimédia auxiliaire

Caracteristiques

Panneau arrête

1. Port arrriere : Le port arrrière améliore les basses générées par le haut-parleur d'extrêmes graves, augmentant les basses fréquences. Assurez-vous que ces ports ne sont pas obstrués, car cela nuira à la réponse en basse.
2. Touche Bluetooth: Appuyer sur cette touche permet de déjumeler un apparéil Bluetooth et passer de nouveau en mode jumelage. Pour de plus amples informations, veuillez consulter la section Jumelage d'un apparéil Bluetooth.
3. Entrées RCA : Utilisez le cable audio inclus ou des autres cables RCA (vendus séparation) afin de brancher des sources audio externes à ces entrées.
4. Entrées TRS 6,35 mm (1/4 po) : Utilisez des cables TRS 6,35 mm (1/4 po) (vendus séparation) pour brancher des sources audio externes à ces entrées.
5. Sortie TS 3,5 mm (1/8 po) à haut-parleur passif: Cette entree permet de brancher le haut-parleur gauche. Utilisez le 6,35 mm (1/4 po) d'interconnexion cable po inclus pour brancher le haut-parleur active a celui de passif.
6. Entrée TS 3,5 mm (1/8 po) du haut-parleur active: Utilisez le cable d'interconnexion 6,35 mm (1/4 po) fourni pour brancher le haut-parleur active à celui de passif.
7. Sélecteur de position de l'enceinte active: Ce sélecteur permet de définir la position de l'enceinte active dans le champ stéreo. Cela permet d'avoir l'enceinte active à gauche ou à droite en fonction de vos préférences et de l'emplacement de vos connexions.
8. Égalisation des haute fréquences : Ce bouton permet d'augmenter ou de diminuer l'égalisation des haute fréquences des enceintes.
9. Égalisation des basses fréquences: Ce bouton permet d'augmenter ou de diminuer l'égalisation des basses fréquences des enceintes.
10. Entrée d'alimentation: Ce connecteur permet de brancher le cable d'alimentation inclus.

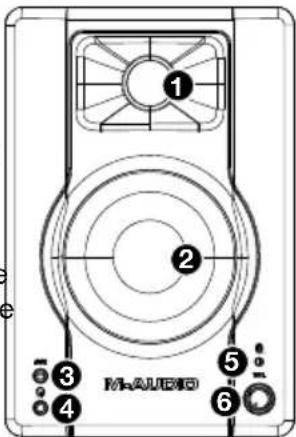

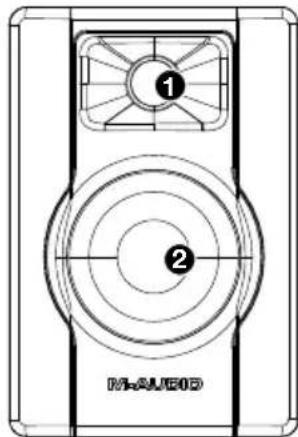

Panneau avant

1. Haut-parleur d'aignus: Ce haut-parleur permet d'assurer la réponse en haute fréquences.
2. Haut-parleur d'extremes graves : Ce haut-parleur permet d'assurer la reponse en basses fréquences.
3. Entreauxilaire TRS 3,5 mm : Cette entree stereo TRS 3,5 mm permet de brancher un lecteur de disques compacts, un lecteur MP3 ou une autre source audio.
4. Asque: Un casque d'écoute de 3,5 mm (1/8 po) peut être branché à cette sortie afin d'entendre votre mix via casque. Il est à noter que lorsqu'un casque est branché au BX3 BT, vous ne pouvez pas entendre le son via les haut-parleurs jusqu'à ce que le casque soit débranché.
5. DEL d'alimentation/Bluetooth: Cette DEL s'allume lorsque les enceintes sont sous tension. Lors du jumelage d'un apparéil Bluetooth, la DEL bleue clignote, et une fois le jumelage réussi, elle cesse de clignoter.
6. Vol/Power: Ce bouton permet demettre les haut-parleurs sous et hors tension et de regler leur volume. Tournez simplement le bouton pour mettre sous tension. Vous sentrez un clic lorsque les haut-parleurs seront sous tension. La DEL sur l'enceinte s'allumera. Pourmettre hors tension, tournez simplement le volume complètement ; la DEL s'eteindra afin de vous indiquer que les haut-parleurs sont hors tension.

Jumelage d'un apparéil Bluetooth

1. Mettez l'appareil Bluetooth sous tension.
2. Mettez la BX3 BT sous tension et appuyez sur la touche Bluetooth pour entrer en mode jumelage afin de rechercher les appareils Bluetooth. Vous saurez que le mode jumelage est activé lorsque la DEL d'alimentation/Bluetooth bleu clignote.

Remarque: Si vous avez déjà jumelé un apparil, la BX3 BT se reconnecttera automatiquement.

1. Accédez à l'écran de configuration de votre appareil Bluetooth, recherche BX3 BT et appuyez sur Connecter. Si l'ordinate Bluetooth vous demande un code de jumelage, saisissez 0000.
2. La DEL d'alimentation/Bluetooth bleue cesse de clignoter lorsque l'appareil Bluetooth est jumele à la BX3 BT.

Pour déjumeler un apparéil Bluetooth et passer de nouveau en mode jumelage, appuyez sur la touche Bluetooth. Pour connecter un autre apparéil, repêtez l' étape 3.
