Tipo de producto	Monitores activos (par estéreo)
Marca	M-Audio
Modelo	BX3 BT
Categoría	Monitores de estudio
Alimentación	Corriente (cable de alimentación incluido)
Potencia	20 W por canal (RMS)
Entradas de audio	RCA estéreo, TRS 6,35 mm (1/4 pulgada), Auxiliar TRS 3,5 mm (1/8 pulgada)
Bluetooth	Sí, versión 5.0 (alcance aprox. 10 m)
Salida para auriculares	Conector de 3,5 mm (1/8 pulgada)
Ecualización	Botones separados para altas frecuencias (HF) y bajas frecuencias (BF)
Altavoces	Woofer de 3 pulgadas y tweeter de 1 pulgada
Conexión entre altavoces	Cable de interconexión de 3,5 mm (1/8 pulgada) incluido
Accesorios incluidos	Pies de espuma, cable RCA-3,5 mm, cable de interconexión, cable de alimentación, guía de usuario
Dimensiones (cada altavoz)	Aprox. 150 x 200 x 180 mm (An x Al x Pr)
Peso (cada altavoz)	Aprox. 3,0 kg
Seguridad	No obstruir los puertos traseros; apagar antes de conectar
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar líquidos
Reparabilidad	Contactar al soporte técnico de M-Audio; no abrir

Preguntas frecuentes - BX3 BT M-AUDIO

¿Cómo conectar los monitores BX3 BT a mi ordenador?

Use el cable RCA-3,5 mm incluido: conecte el conector de 3,5 mm a la salida de audio de su ordenador y los conectores RCA a las entradas RCA de los monitores. También puede usar una conexión Bluetooth o un cable auxiliar TRS de 3,5 mm.

¿Cómo emparejar un dispositivo por Bluetooth?

Encienda los monitores, presione el botón Bluetooth en la parte posterior del monitor activo (el LED azul parpadea). En su dispositivo, busque 'BX3 BT' en la configuración de Bluetooth y conéctese. Si se solicita un código, ingrese 0000. El LED deja de parpadear cuando el emparejamiento es exitoso.

¿Por qué no hay sonido?

Verifique que los monitores estén encendidos (botón Vol/Power girado a la derecha) y que el volumen no esté al mínimo. Asegúrese de que la fuente de audio esté correctamente conectada y que los auriculares no estén enchufados (la salida para auriculares silencia los altavoces). Controle también los ajustes de volumen en su fuente.

¿Qué cables se incluyen en la caja?

El contenido de la caja incluye: un par de monitores BX3 BT, pies de espuma, un cable de audio RCA-3,5 mm, un cable de interconexión de 3,5 mm, un cable de alimentación y una guía de usuario.

¿Cómo ajustar la ecualización?

En el panel posterior del monitor activo, gire los botones HF EQ (altas frecuencias) y BF EQ (bajas frecuencias) para ajustar la respuesta según sus preferencias. Una posición a las 12 en punto da una respuesta plana.

¿Puedo usar los monitores BX3 BT con una interfaz de audio?

Sí, conecte las salidas de la interfaz de audio a las entradas TRS de 6,35 mm o RCA de los monitores usando cables apropiados. Asegúrese de que los monitores y la interfaz estén apagados antes de conectar.

¿Cuál es la mejor posición para los monitores?

Coloque los monitores a la altura del oído, formando un triángulo equilátero con su posición de escucha. Los tweeters deben estar orientados hacia sus oídos. Use los pies de espuma para desacoplar los monitores del escritorio. Evite colocarlos horizontalmente si es posible.

¿Cómo conectar unos auriculares?

Conecte sus auriculares (conector de 3,5 mm) a la salida para auriculares ubicada en el panel frontal del monitor activo. Cuando se conectan auriculares, el sonido de los altavoces se silencia automáticamente.

¿Qué hacer si el Bluetooth no funciona?

Asegúrese de que los monitores estén en modo de emparejamiento (LED azul parpadeante). Si ya ha emparejado un dispositivo, la conexión debería restablecerse automáticamente. Para reiniciar, apague y encienda los monitores, luego presione nuevamente el botón Bluetooth.

¿Cómo mantener los monitores?

Limpie las superficies exteriores con un paño suave y seco. No use productos líquidos o abrasivos. No bloquee los puertos traseros. Para cualquier problema técnico, contacte al soporte de M-Audio.

MANUAL DE USUARIO BX3 BT M-AUDIO

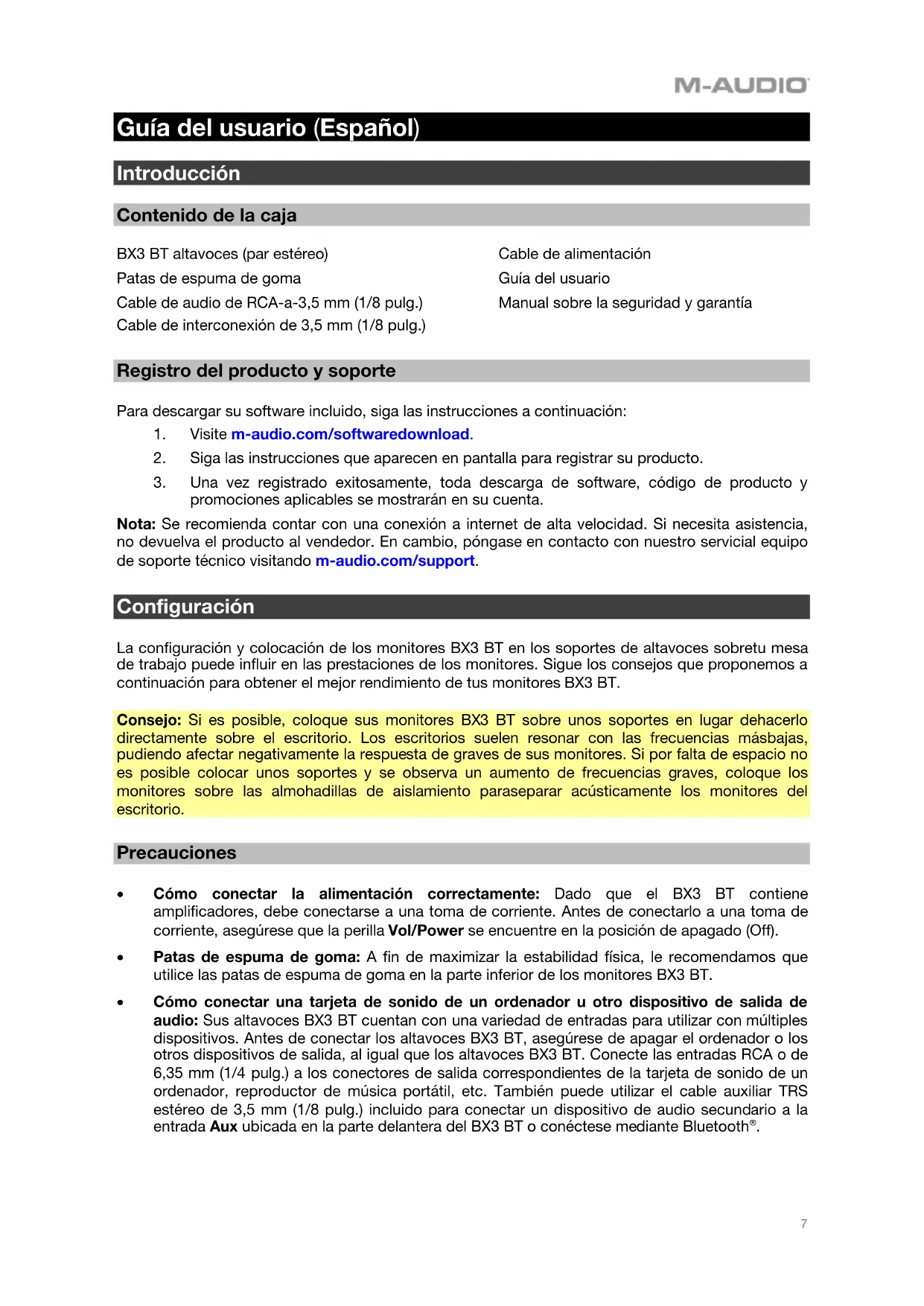

Guía del usuario (Espanol)

Introduccion

Contenido de la caja

BX3 BT altavoces (par estéreo)

Patas de espuma de goma

Cable de audio de RCA-a-3,5 mm (1/8 pulg.)

Cable de interconexión de 3,5 mm (1/8 pulg.)

Cable de alimentación

Guía del usuario

Manual sobre la seguridad y garantía

Registrar del producto y soporte

Para descargar su software incluido, siga las instrucciones a continuacion:

1. Visit m-audio.com/softwaredownload.
2. Siga las instrucciones que aparecen en pantalla para registrar su producto.
3. Una vez registrar exitosamente, toda descarga de software, número de produits y promociones aplicables se做不到 en su cuenta.

Note: Se recomiendaatar conuna conexión a internet de alta velocidad. Si necesita asistencia, no devuelva el producto al vendedor. En cambio,pongase en contacto con nuestro servicial equipo de soporte的技术ico visitando m-audio.com/support.

Configuración

La configuración y colocacion de los monitores BX3 BT en los soportes de altavoces sobretu mesa de trabajo能把 influer en las prestaciones de los monitores. Sigue los consejos que proponemos a continuación para Obtener el mejor rendimiento de tus monitores BX3 BT.

Consejo: Si es posible, colque sus monitores BX3 BT sobreunos soportes en lugar dehacerlo directamente sobre el escritorio. Los escritorios suelen resonar con las Frequencias másbajas, pudiendo afectar negativamente la的回答a de graves de sus monitores. Si por falta de espacio no es possible colocarunos soportes y se observa un aumento de frequencies graves, colque los monitores sobre las almohadillas de aislamento paraseparar acústicamente los monitores del escritorio.

Precauciones

• Como conectar la alimentacion correctamente: Dado que el BX3 BT contiene amplificadores, deben connectarse a una toma de corriente. Antes de conectarlo a una toma de corriente, asegúrese que la perilla Vol/Power se ocurren en la posicion de apagado (Off).
• Patas de espuma de goma: A fin de maximizar la estabilidad fisica, le recomendamos que utilise las patas de espuma de goma en la parte inferior de los monitores BX3 BT.
• Como conectar una tarjeta de sodido de un ordinador u other dispositivo de salsa de audio: Sus altavoces BX3 BTCNTAN conuna variedad de entradas para utilizear con multiles dispositivos. Antes de conectar los altavoces BX3 BT, asegürese de apagar el ordinador o los除外 dispositivos de salsa, al igual que los altavoces BX3 BT. Conecte las entradas RCA o de 6,35 mm (1/4 pulp.) a los conectores de salsa correspondientes de la tarjeta de sodido de un ordinador, reproductor de musica portátil, etc. Internacionalmente aplicar el cable auxiliar TRS estéreo de 3,5 mm (1/8 pulp.) incluido para conectar un dispositivo de audio secundario a la entrada Aux ubicada en la parte delantera del BX3 BT o conectese mediante Bluetooth.

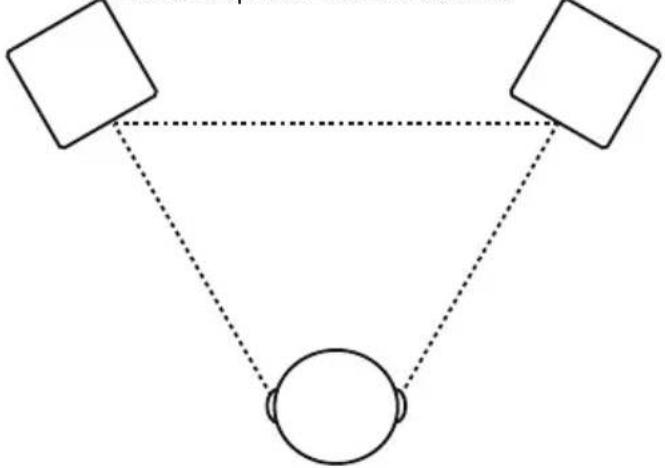

Ubicación de los Altavoces

Laubicacionde los altavocestiene un gran impacto sobre la bondad de la reproduccion enel estudio.Si bien los monitores para estudiode campocercano estandiseñados para sermasflexibles enloreferentea laubicacion,debehacerlopossiblepara asegurar que formen un triangulo equilateroen relationcon su cabeza.Enotraspalabras,asegurese de que cada altavoz esté equidistante tanto con respecto a su cabeza comoalotro altavoz.Unavez colocadocadaltavoz,girelosligeramente de modoque los drivers apunten aloyente.

Eche un vistazo al diagrama de la derecha. Note que la distancia desdela cabeza del oyente hasta cada altoz es igual a la distancia entre los altavoces derecho o izquierdo. Observe también que los altavoces estan ligeramente girados de modo que los drivers queden mirando hacía el oyente.Esta es una configuracion ideal, pero si no es practico (o possible) hacerla, trate de acercarse a la mesma lo mas possible.

Altavoz izquierdo Altavoz derecho
Oyente

Los altavoces y el oyente deben estar en las tres esquinas de un triángulo equilaterno.

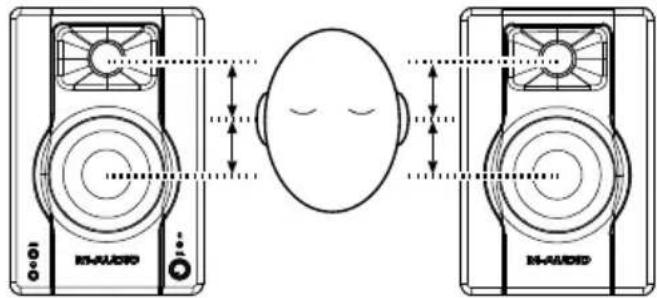

Altura del Altavoz

Laaltitudeideal del BX3BTes tal que el altavozque de paralelo al piso y que el punto medio entre el woofer y el tweeteter esta laaltitude del oido.

El diagrama de abajo muestra la alta deubicacion ideal de los altavoces en relation al oyente. Observe que los oidos del oyente estan directamente entre el woofer y el tweeter.

punto medio entre tweeteter/woofer

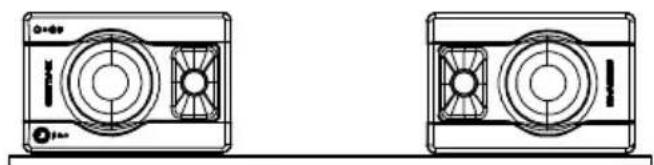

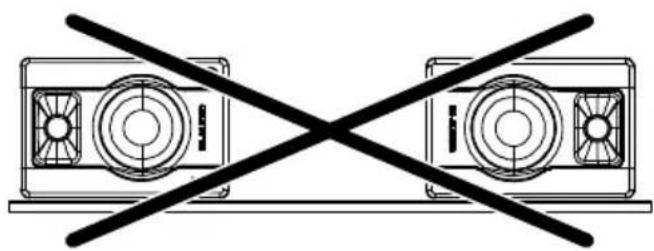

Orientation de los monitores

Si es posible, colocata los monitores BX3 BT en posicion vertical, y evita la posicion horizontal. El woofer y el altavoz de altos de BX3 BT STL an alineados verticalmente y ofrecen las miglioras prestaciones cuando se usesan en esta posicion. Si se colocan horizontally, las superficies cercanas peuvent crear fuertes reflexiones que den como resultado un sonido desequibrado en el aspectro.

Si solo es possible la colocacion horizontal de los monitores BX3 BT, ponlos deforma que los altavoces de alto se dirijan hacel "interior," con el fin de melhorar la imagen estereo.

Diagramas de conexión

Los elementos que no se enumeran en Introduccion > Contenido de la caja se venden por separado.

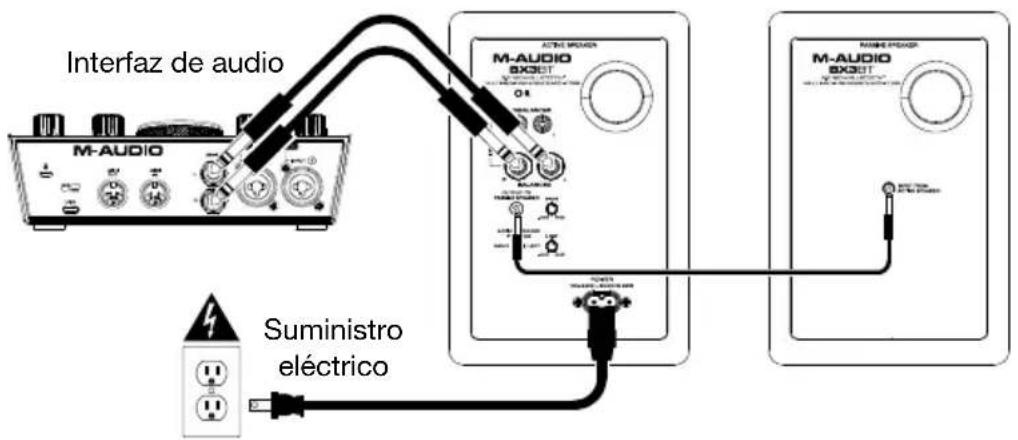

Ejempio 1 - Conexión a una interfaz de audio

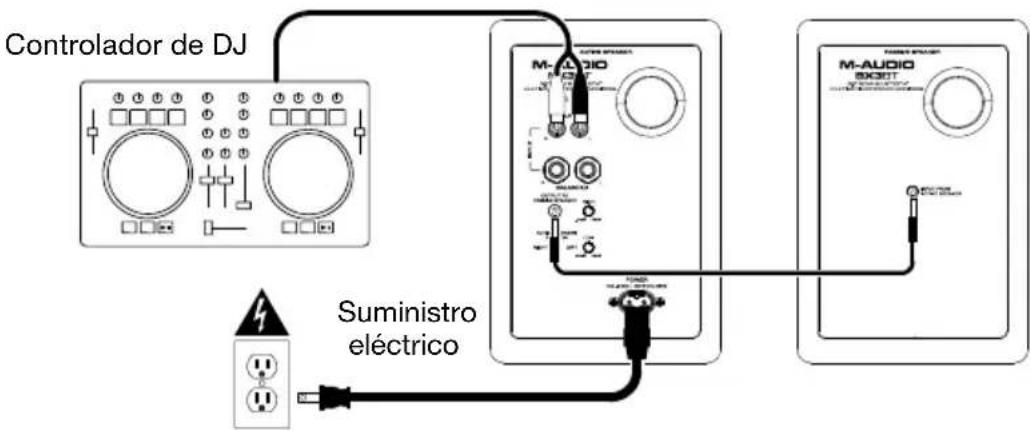

Ejempio 2 - Conexión a un controlador de DJ

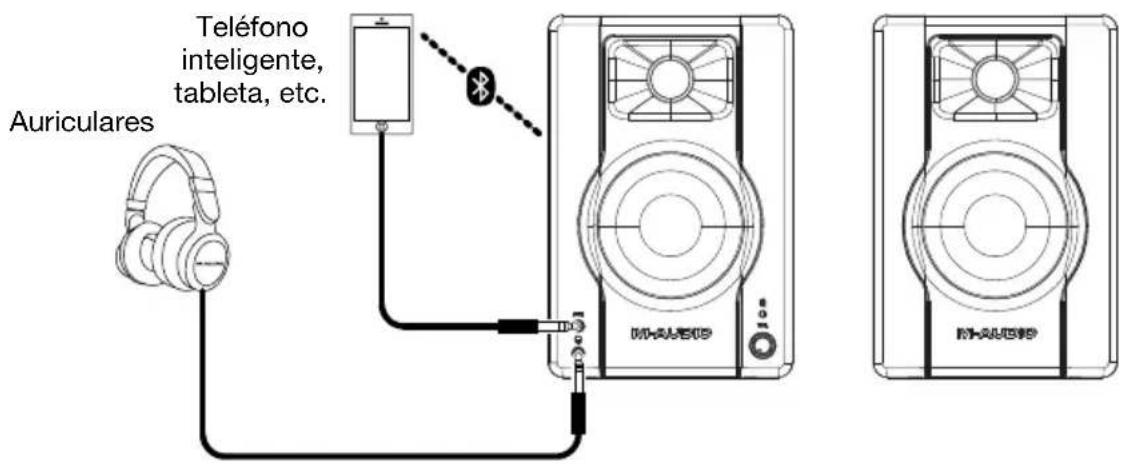

Ejemplo 3 - Conexión a un reproductor multimedia auxiliar

Characteristicas

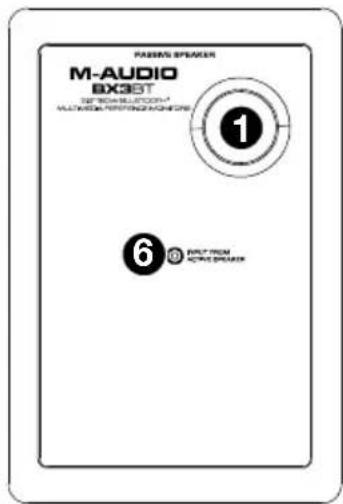

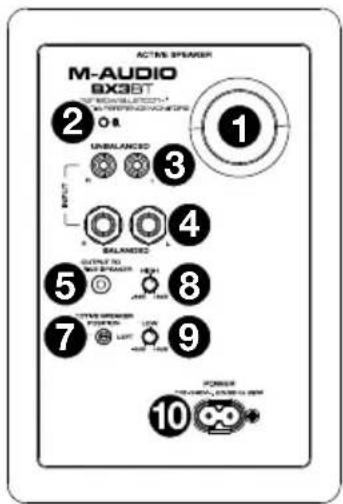

Paneltrasero

1. Orificio trasero: El orificio trasero potencia los graves generados por el woofer, reforzando las Frequencias bajas. Asegürese de que el orificio no quede obstruido,lisho que se afectarayperjudicialmentea la respuesta en graves.
2. Botón Bluetooth: Pulse este botón paradescendingarlosdispositivosBluetoothapareadosyentrall mododepareamento.ConsulteApareamento de undispositivoBluetoothparaobtenermasinformation.
3. Entradas RCA: Use el cable de audio incluido others cables RCA (se venden por分开) para conectar fuentes de sonido externas a estas entradas.
4. Entradas de 6,35 mm (1/4 pulp. TRS): Use cables de 1/4 pulp. (que se venden por separado) para conectar una fuente de sonido externa a estas entradas.
5. Salida de 3,5 mm (1/8 pulg. TS) a altavoz pasivo:Esta es la connexion de audio al altavoz pasivo. Utilizar el cable de interconexión de 3,5 mm (1/8 pulg. TS) incluido para conectar el altavoz activo al altavoz pasivo.
6. Entrada de 3,5 mm (1/8 pulp. TS) desde altavoz activo: use el cable de interconexión de 3,5 mm (1/8 pulp. TS) incluido para conectar el altavoz activo a este altavoz pasivo.
7. Posicionamento del altovoz activo: Este ajuste permite configurar la posicion para el altovoz activo bajo del Campo estereo. Esto le permite elegir entre tener el altovoz activo a la izquierda o a la derecha en función de sus preferencias y de laubicacion de sus correcciones.
8. Ecualizacion de agudos: Gire esta perilla para reforzar o recortar la ecualizacion de las frequencies altas de los altevoces.
9. Ecualizacion de graves: Gire esta perilla para reforzar o recortar la ecualizacion de las frequencies bajo de los altavoces.
10. Conector de alimentacion: Enchufequiryel cable de alimentacion IEC de 2 clavijas inclido.

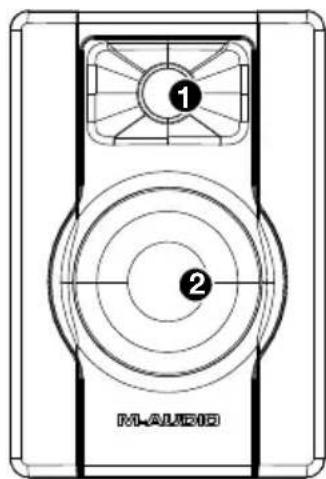

Panel frontal

1. Tweeter: Emite las Frequencias altas.

2. Woofer: Emite las Frequencias bajas.

3. Entrada auxiliar TRS de 3,5 mm (1/8 pulg.):Esta entrada TRS estereo de 3,5 mm (1/8 pulg). Utilizar para conectar un reproduCTOR de CD, un reproduCTOR de MP3 u另一边 fuente de audio.

4. Auriculares: Conecte a esta salute sus auriculares de 3,5 mm (1/8") para oir la mezcla con los mismos. Tenga en cuenta que cuando estén connectados los auriculares al BX3 BT, noURTROELSONIDO por los altavoces hasta que se desconnecten los auriculares.

1. LED de alimentación/Bluetooth: Este LED se iluminará cuando los altavoces estén encendidos. Al aparear con un dispositivo Bluetooth, el LED parpadeará de color azul y una vez que se realice un aparecimiento exitoso, quedará iluminado de color azul permanece.
2. Volumen/Encendido:Esta perilla se usa para encender yJKLM el volumen de los altavoces. Para encenderlos, simplemente gire la perilla. Sentirá un click cuando los altavoces se enciendan. Se encenderá un LED en el altovoz. Para apagarlos, simplemente reduzca el volumen hasta el tope: el LED se apagará para hacerle saber que los altavoces están apagados.

Apareamento de un dispositivo Bluetooth

1. Encienda su dispositivo Bluetooth.
2. Encienda el BX3 BT y presione el botón Bluetooth para ingresar al modo de aparecimiento paraocular dispositivos Bluetooth. Se dará cuenta de que está en modo de aparecimiento cuando el LED de encendido/Bluetooth está parpadeando en color azul.

Nota: Si ya ha aparecido previamente un dispositivo, el BX3 BT se reconectará automatistically.

1. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque BX3 BT y establezca la connexion. Si su dispositivo Bluetooth solicita un número de aparecimiento, ingrese 0000.
2. El LED de encendido/Bluetooth queda encendido de color azul permanente, cuando hay un dispositivo aparecido al BX3 BT.

Para desconectar un dispositivo Bluetooth aparecido yentar al modo de aparecimiento, pulse el botón Bluetooth. Para conectarse a otro dispositivo repita el paso 3.
