Tipo de producto	Altavoces activos de monitoreo (par estéreo)
Marca	M-Audio
Modelo	BX4 BT
Alimentación	Red eléctrica (cable de alimentación incluido)
Conectividad	Bluetooth 5.0, entradas RCA estéreo, entradas TRS de 6,35 mm (1/4 pulgada), entrada auxiliar TRS de 3,5 mm, salida para auriculares de 3,5 mm
Altavoz de agudos	Tweeter
Altavoz de graves	Woofer
Puerto trasero	Sí, para mejorar la respuesta en frecuencias graves
Ecualización	Controles separados para frecuencias altas y bajas (HF/BF) en el panel trasero
Pies de espuma	Incluidos para estabilidad y desacople acústico
Cables incluidos	Cable de audio RCA a 3,5 mm, cable de interconexión de 3,5 mm, cable de alimentación
Mantenimiento y limpieza	Usar un paño suave y seco. No usar productos químicos ni abrasivos. Desconectar antes de limpiar.
Seguridad	No obstruir los puertos traseros. No exponer a la humedad o líquidos. Usar un enchufe de red adecuado. Desconectar en caso de tormenta.
Piezas de repuesto y reparabilidad	No abrir el dispositivo. Contactar al soporte de M-Audio para cualquier reparación. Piezas de repuesto no disponibles al por menor.
Contenido de la caja	Par de altavoces BX4 BT, pies de espuma, cable RCA-3,5 mm, cable de interconexión de 3,5 mm, cable de alimentación, guía de uso

Preguntas frecuentes - BX4 BT M-AUDIO

¿Cómo conectar mis altavoces BX4 BT a mi ordenador?

Use el cable de audio RCA a 3,5 mm incluido para conectar la salida de audio de su ordenador a las entradas RCA de los altavoces. También puede usar un cable TRS de 6,35 mm (vendido por separado) si su tarjeta de sonido lo tiene. Asegúrese de que los altavoces y el ordenador estén apagados antes de conectar.

¿Cómo emparejar un dispositivo Bluetooth?

Encienda los altavoces, luego presione el botón Bluetooth en la parte trasera. El LED azul parpadea. En su dispositivo Bluetooth, busque 'BX4 BT' y selecciónelo. Si se solicita un código, ingrese '0000'. El LED deja de parpadear una vez conectado.

¿Cuál es la mejor ubicación para mis altavoces?

Coloque los altavoces formando un triángulo equilátero con su cabeza. Los tweeters deben estar a la altura de los oídos. Evite colocarlos de lado; use los pies de espuma para desacoplar los altavoces de la superficie. No bloquee los puertos traseros.

¿Puedo usar los altavoces sin los pies de espuma?

Sí, pero los pies de espuma mejoran la estabilidad y reducen las resonancias del escritorio. Si no los usa, asegúrese de que los altavoces estén estables y no se deslicen.

¿Cómo ajustar la ecualización?

Los controles de ecualización se encuentran en el panel trasero. Use los botones 'HF' (altas frecuencias) y 'BF' (bajas frecuencias) para ajustar el sonido según sus preferencias o para compensar la acústica de la sala.

¿Por qué el sonido es bajo o distorsionado?

Verifique el volumen general y los ajustes de ecualización. Asegúrese de que los cables estén bien conectados y que las entradas no estén saturadas. Si el problema persiste, pruebe con otra fuente de audio.

¿Qué hacer si el LED de alimentación no se enciende?

Verifique que el cable de alimentación esté enchufado a una toma de corriente funcional. Asegúrese de que el botón Vol/Power esté girado para encender (clic). Si no ocurre nada, contacte al soporte de M-Audio.

¿Cómo conectar unos auriculares?

Conecte sus auriculares a la toma de auriculares de 3,5 mm ubicada en el panel frontal. Cuando se conectan unos auriculares, el sonido de los altavoces se silencia automáticamente. La salida de auriculares está activa mientras los auriculares estén conectados.

¿Puedo usar un solo altavoz?

Los BX4 BT están diseñados para funcionar en par estéreo. El altavoz activo (con panel de control) alimenta al altavoz pasivo a través del cable de interconexión. Puede usar un solo altavoz activo, pero el sonido será en mono.

¿Qué hacer si el Bluetooth no se conecta?

Asegúrese de que el Bluetooth de su dispositivo esté activado y que los altavoces estén en modo de emparejamiento (LED parpadea). Si un dispositivo ya estaba emparejado, presione el botón Bluetooth para desemparejarlo e intente de nuevo. Reinicie los altavoces y su dispositivo si es necesario.

MANUAL DE USUARIO BX4 BT M-AUDIO

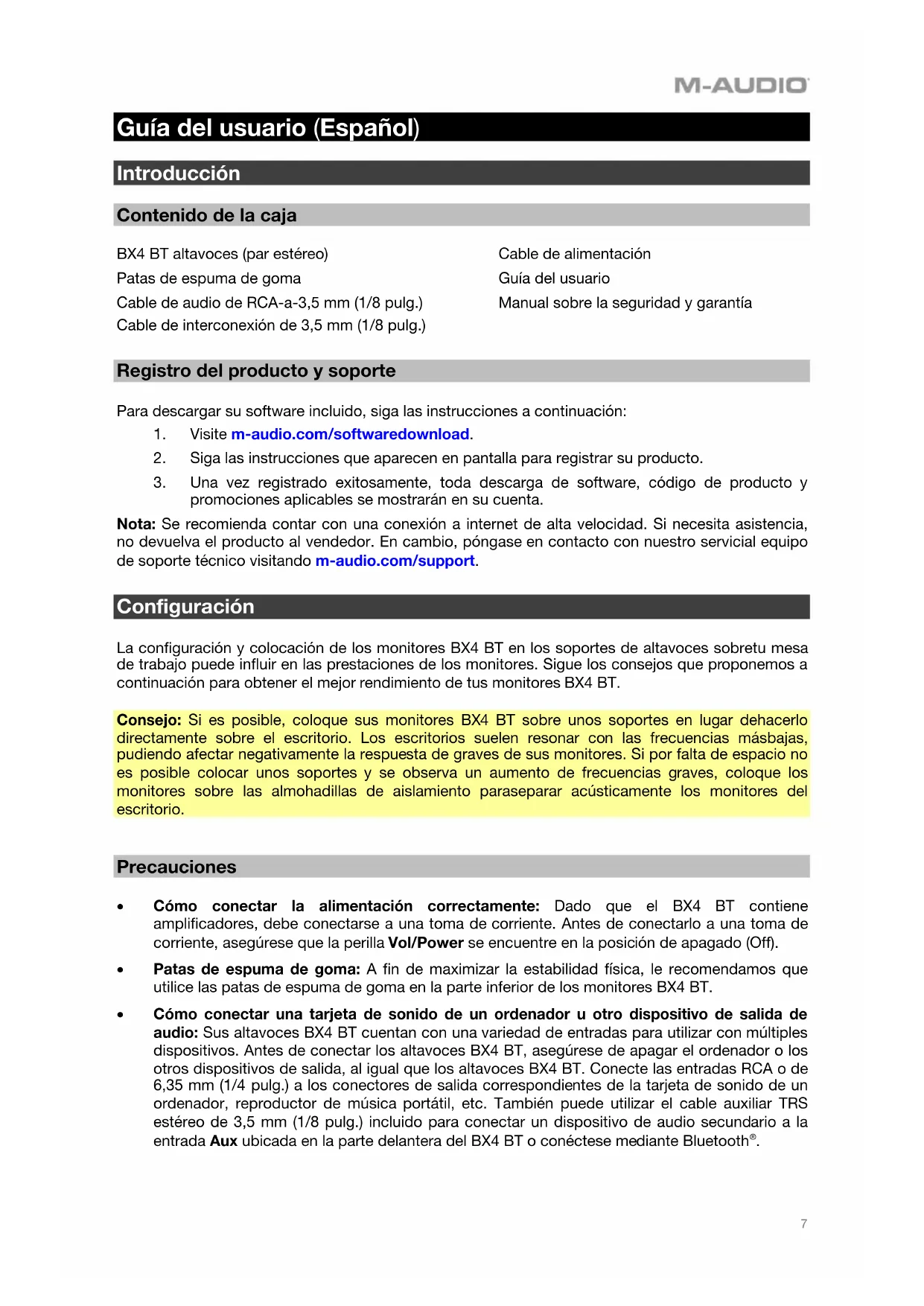

Guía del usuario (Español)

Introducción

Contenido de la caja

BX4 BT altavoces (par estéreo)

Patas de espuma de goma

Cable de audio de RCA-a-3,5 mm (1/8 pulg.)

Cable de interconexión de 3,5 mm (1/8 pulg.)

Cable de alimentación

Guía del usuario

Manual sobre la seguridad y garantía

Registro del producto y soporte

Para descargar su software incluido, siga las instrucciones a continuación:

1. Visite m-audio.com/softwaredownload.
2. Siga las instrucciones que aparecen en pantalla para registrar su producto.
3. Una vez registrado exitosamente, toda descarga de software, código de producto y promociones aplicables se mostrarán en su cuenta.

Nota: Se recomienda contar con una conexión a internet de alta velocidad. Si necesita asistencia, no devuelva el producto al vendedor. En cambio, póngase en contacto con nuestro servicial equipo de soporte técnico visitando m-audio.com/support.

Configuración

La configuración y colocación de los monitores BX4 BT en los soportes de altavoces sobretu mesa de trabajo puede influir en las prestaciones de los monitores. Sigue los consejos que proponemos a continuación para obtener el mejor rendimiento de tus monitores BX4 BT.

Consejo: Si es posible, coloque sus monitores BX4 BT sobre unos soportes en lugar dehacerlo directamente sobre el escritorio. Los escritorios suelen resonar con las frecuencias másbajas, pudiendo afectar negativamente la respuesta de graves de sus monitores. Si por falta de espacio no es posible colocar unos soportes y se observa un aumento de frecuencias graves, coloque los monitores sobre las almohadillas de aislamiento paraseparar acústicamente los monitores del escritorio.

Precauciones

- Cómo conectar la alimentación correctamente: Dado que el BX4 BT contiene amplificadores, debe conectarse a una toma de corriente. Antes de conectarlo a una toma de corriente, asegúrese que la perilla Vol/Power se encuentre en la posición de apagado (Off).

- Patas de espuma de goma: A fin de maximizar la estabilidad física, le recomendamos que utilice las patas de espuma de goma en la parte inferior de los monitores BX4 BT.

- Cómo conectar una tarjeta de sonido de un ordenador u otro dispositivo de salida de audio: Sus altavoces BX4 BT cuentan con una variedad de entradas para utilizar con múltiples dispositivos. Antes de conectar los altavoces BX4 BT, asegúrese de apagar el ordenador o los otros dispositivos de salida, al igual que los altavoces BX4 BT. Conecte las entradas RCA o de 6,35 mm (1/4 pulg.) a los conectores de salida correspondientes de la tarjeta de sonido de un ordenador, reproductor de música portátil, etc. También puede utilizar el cable auxiliar TRS estéreo de 3,5 mm (1/8 pulg.) incluido para conectar un dispositivo de audio secundario a la entrada Aux ubicada en la parte delantera del BX4 BT o conéctese mediante Bluetooth®.

Ubicación de los Altavoces

La ubicación de los altavoces tiene un gran impacto sobre la bondad de la reproducción en el estudio. Si bien los monitores para estudio de campo cercano están diseñados para ser más flexibles en lo referente a la ubicación, debe hacer lo posible para asegurar que formen un triángulo equilátero en relación con su cabeza. En otras palabras, asegúrese de que cada altavoz esté equidistante tanto con respecto a su cabeza como al otro altavoz. Una vez colocado cada altavoz, gírelos ligeramente de modo que los drivers apunten al oyente.

Eche un vistazo al diagrama de la derecha. Note que la distancia desde la cabeza del oyente hasta cada altavoz es igual a la distancia entre los altavoces derecho e izquierdo. Observe también que los altavoces están ligeramente girados de modo que los drivers queden mirando hacia el oyente. Esta es una configuración ideal, pero si no es práctico (o posible) hacerla, trate de acercarse a la misma lo más posible.

Altavoz izquierdo Altavoz derecho

Los altavoces y el oyente deben estar en las tres esquinas de un triángulo equilátero.

Altura del Altavoz

La altura ideal del BX4 BT es tal que el altavoz quede paralelo al piso y que el punto medio entre el woofer y el tweeter esté a la altura del oído.

El diagrama de abajo muestra la altura de ubicación ideal de los altavoces en relación al oyente. Observe que los oídos del oyente están directamente entre el woofer y el tweeter.

punto medio entre tweeter/woofer

Orientación de los monitores

Si es posible, coloca los monitores BX4 BT en posición vertical, y evita la posición horizontal. El woofer y el altavoz de altos de BX4 BT están alineados verticalmente y ofrecen las mejores prestaciones cuando se usan en esta posición. Si se colocan horizontalmente, las superficies cercanas pueden crear fuertes reflexiones que den como resultado un sonido desequilibrado en el espectro.

Si sólo es posible la colocación horizontal de los monitores BX4 BT, ponlos de manera que los altavoces de altos se dirijan hacia el "interior," con el fin de mejorar la imagen estéreo.

Diagramas de conexión

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

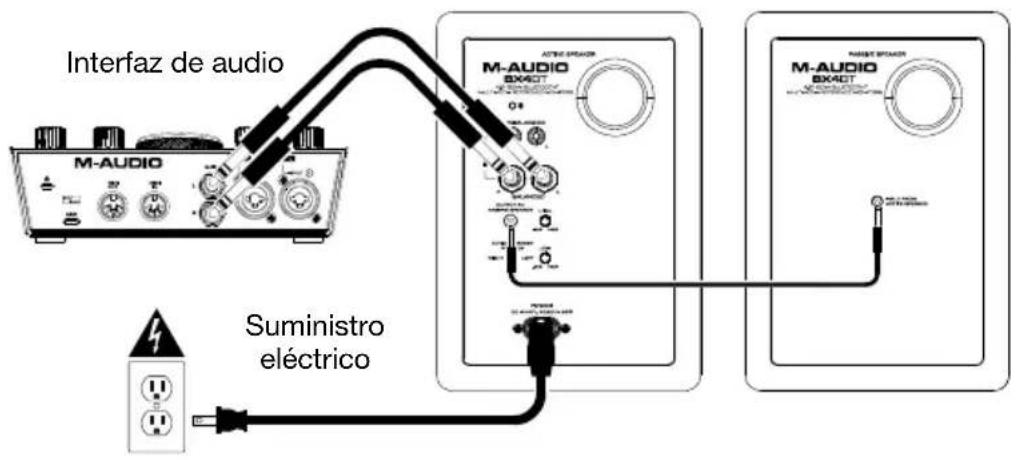

Ejemplo 1 – Conexión a una interfaz de audio

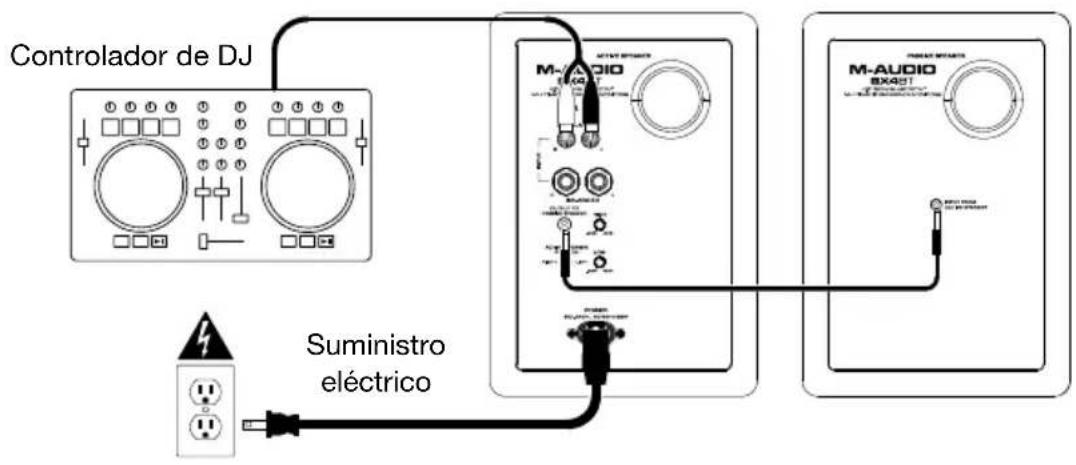

Ejemplo 2 – Conexión a un controlador de DJ

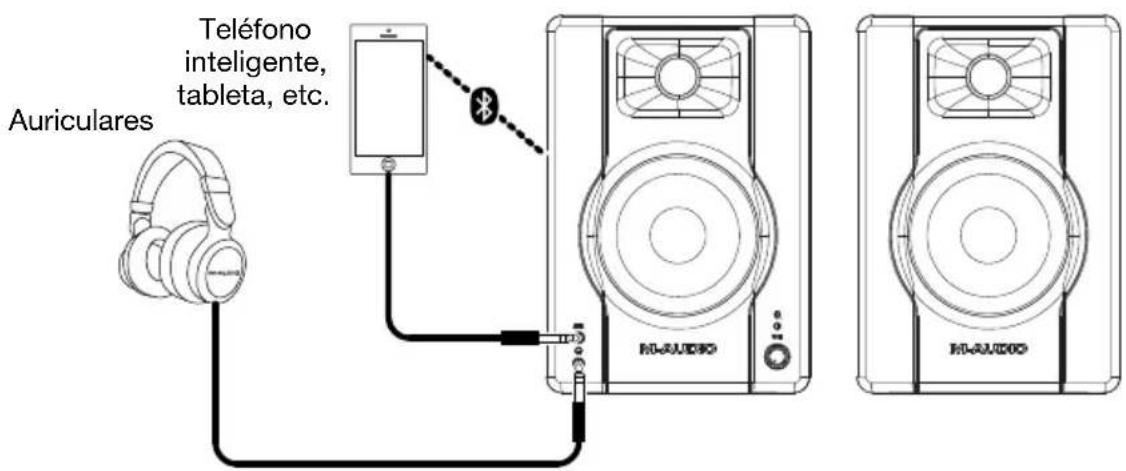

Ejemplo 3 – Conexión a un reproductor multimedia auxiliar

Características

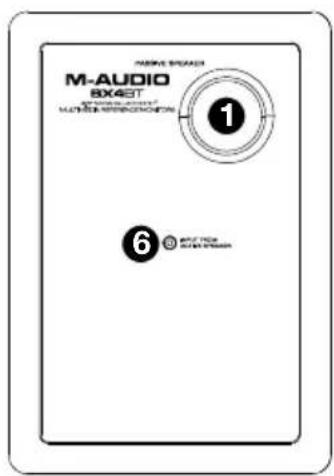

Panel trasero

1. Orificio trasero: El orificio trasero potencia los graves generados por el woofer, reforzando las frecuencias bajas. Asegúrese de que el orificio no quede obstruido, puesto que se afectará perjudicialmente a la respuesta en graves.
2. Botón Bluetooth: Pulse este botón para desconectar los dispositivos Bluetooth apareados y entrar al modo de apareamiento. Consulte Apareamiento de un dispositivo Bluetooth para obtener más información.
3. Entradas RCA: Use el cable de audio incluido o otros cables RCA (se venden por separado) para conectar fuentes de sonido externas a estas entradas.
4. Entradas de 6,35 mm (1/4 pulg. TRS): Use cables de 1/4 pulg. (que se venden por separado) para conectar una fuente de sonido externa a estas entradas.
5. Salida de 3,5 mm (1/8 pulg. TS) a altavoz pasivo: Esta es la conexión de audio al altavoz pasivo. Utilizar el cable de interconexión de 3,5 mm (1/8 pulg. TS) incluido para conectar el altavoz activo al altavoz pasivo.
6. Entrada de 3,5 mm (1/8 pulg. TS) desde altavoz activo: use el cable de interconexión de 3,5 mm (1/8 pulg. TS) incluido para conectar el altavoz activo a este altavoz pasivo.
7. Posición del altavoz activo: Ajuste este interruptor para fijar la posición del altavoz activo en el campo estéreo. Esto le permite elegir tener el altavoz activo a su izquierda o derecha según sus preferencias y dónde se encuentren sus conexiones.
8. Ecualización de agudos: Gire esta perilla para reforzar o recortar la ecualización de las frecuencias altas de los altavoces.
9. Ecualización de graves: Gire esta perilla para reforzar o recortar la ecualización de las frecuencias bajas de los altavoces.
10. Conector de alimentación: Enchufe aquí el cable de alimentación IEC de 2 clavijas incluido.

1. Tweeter: Emite las frecuencias altas.
2. Woofer: Emite las frecuencias bajas.
3. Entrada auxiliar TRS de 3,5 mm (1/8 pulg.): Esta entrada TRS estéreo de 3,5 mm (1/8 pul) utilizar para conectar un reproductor de CD, un reproductor de MP3 u otra fuente de audio.
4. Auriculares: Conecte a esta salida sus auriculares de 3,5 mm (1/8") para oír la mezcla con los mismos. Tenga en cuenta que mientras estén conectados los auriculares al BX4 BT, no podrá oír el sonido por los altavoces hasta que se desconecten los auriculares.
5. LED de alimentación/Bluetooth: Este LED se iluminará cuando los altavoces estén encendidos. Al aparear con un dispositivo Bluetooth, el LED parpadeará de color azul y una vez que se realice un apareamiento exitoso, quedará iluminado de color azul permanentemente.
6. Volumen/Encendido: Esta perilla se utiliza para encender y ajustar el volumen de los altavoces. Para encenderlos, simplemente gire la perilla. Sentirá un clic cuando los altavoces se enciendan. Se encenderá un LED en el altavoz. Para apagarlos, simplemente reduzca el volumen hasta el tope: el LED se apagará para hacerle saber que los altavoces están apagados.

Apareamiento de un dispositivo Bluetooth

1. Encienda su dispositivo Bluetooth.
2. Encienda el BX4 BT y presione el botón Bluetooth para ingresar al modo de apareamiento para buscar dispositivos Bluetooth. Se dará cuenta de que está en modo de apareamiento cuando el LED de encendido/Bluetooth esté parpadeando en color azul.

Nota: Si ya ha apareado previamente un dispositivo, el BX4 BT se reconectará automáticamente.

1. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque BX4 BT y establezca la conexión. Si su dispositivo Bluetooth solicita un código de apareamiento, ingrese 0000.
2. El LED de encendido/Bluetooth queda encendido de color azul permanentemente cuando hay un dispositivo apareado al BX4 BT.

Para desconectar un dispositivo Bluetooth apareado y entrar al modo de apareamiento, pulse el botón Bluetooth. Para conectarse a otro dispositivo repita el paso 3.
