BEDIENUNGSANLEITUNG MH246.4DF DOLMAR

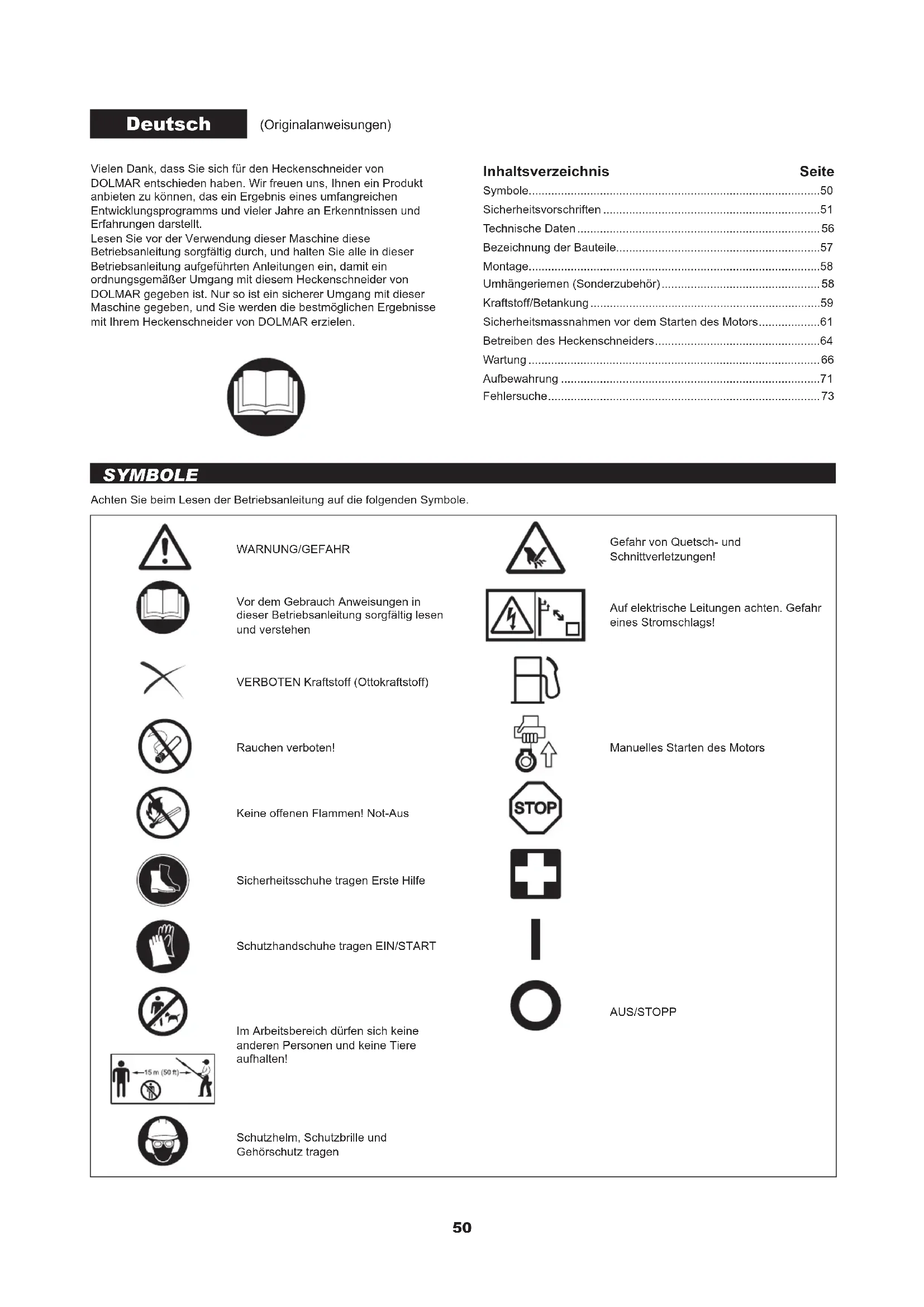

• Vielen Dank, dass Sie sich für den Heckenschneider von DOLMAR entschieden haben. Wir freuen uns, Ihnen ein Produkt anbieten zu können, das ein Ergebnis eines umfangreichen Entwicklungsprogramms und vieler Jahre an Erkenntnissen und Erfahrungen darstellt. Lesen Sie vor der Verwendung dieser Maschine diese Betriebsanleitung sorgfältig durch, und halten Sie alle in dieser Betriebsanleitung aufgeführten Anleitungen ein, damit ein ordnungsgemäßer Umgang mit diesem Heckenschneider von DOLMAR gegeben ist. Nur so ist ein sicherer Umgang mit dieser Maschine gegeben, und Sie werden die bestmöglichen Ergebnisse mit Ihrem Heckenschneider von DOLMAR erzielen. Deutsch (Originalanweisungen) Inhaltsverzeichnis Seite Symbole p. 50
• Sicherheitsvorschriften p. 51
• Technische Daten p. 56
• Bezeichnung der Bauteile p. 57
• Montage p. 58

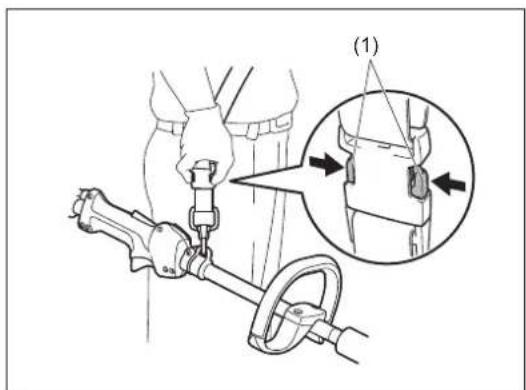

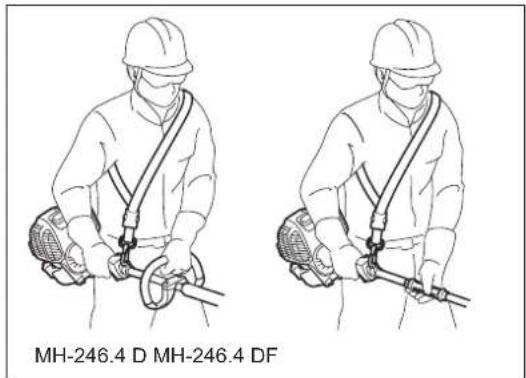

• Umhängeriemen (Sonderzubehör) p. 58

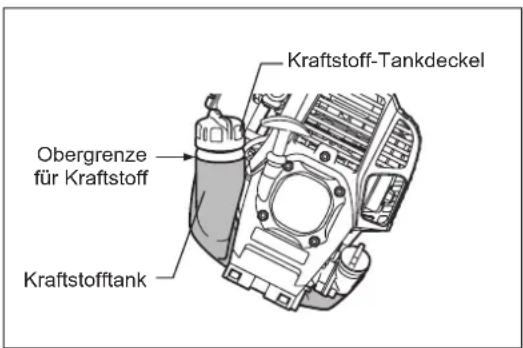

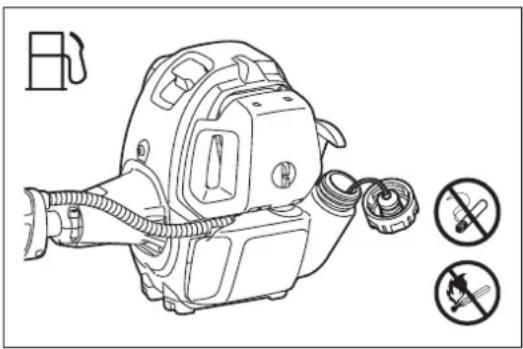

• Kraftstoff/Betankung p. 59
• Sicherheitsmassnahmen vor dem Starten des Motors p. 61
• Betreiben des Heckenschneiders p. 64
• Wartung p. 66
• Aufbewahrung p. 71
• Fehlersuche Achten Sie beim Lesen der Betriebsanleitung auf die folgenden Symbole. SYMBOLE WARNUNG/GEFAHR Gefahr von Quetsch- und Schnittverletzungen! Vor dem Gebrauch Anweisungen in dieser Betriebsanleitung sorgfältig lesen und verstehen Auf elektrische Leitungen achten. Gefahr eines Stromschlags! VERBOTEN Kraftstoff (Ottokraftstoff) Rauchen verboten! Manuelles Starten des Motors Keine offenen Flammen! Not-Aus Sicherheitsschuhe tragen Erste Hilfe Schutzhandschuhe tragen EIN/START Im Arbeitsbereich dürfen sich keine anderen Personen und keine Tiere aufhalten! AUS/STOPP Schutzhelm, Schutzbrille und Gehörschutz tragen51 Allgemeine Sicherheitsregeln - Lesen Sie vor der Benutzung dieser Maschine diese Betriebsanleitung durch, und machen Sie sich sorgfältig mit dem ordnungsgemäßen Umgang mit dem Heckenschneider vertraut. BEI UNSACHGEMÄSSEM UMGANG MIT DIESER MASCHINE KANN ES ZU SCHWEREN VERLETZUNGEN KOMMEN! - Geben Sie detaillierte Anweisungen über den ordnungsgemäßen Umgang mit dem Heckenschneider, wenn Sie diese Maschine an eine andere Person aushändigen. Stellen Sie sicher, dass mit dem Heckenschneider auch diese Betriebsanleitung übergeben wird. - Unerfahrene Benutzer sollten sich von Ihrem Händler eine Grundeinweisung in den ordnungsgemäßen Umgang mit dem Heckenschneider geben lasse. - Bewahren Sie diese Betriebsanleitung an einem Ort auf, an dem es problemlos für ein weiteres Nachschlagen zugänglich ist. - Personen unter 18 Jahren ist die Bedienung des Heckenschneiders nicht gestattet. Personen über 16 Jahren jedoch ist die Bedienung des Heckenschneiders für Ausbildungszwecke gestattet, wenn diese Personen unter ständiger Aufsicht eines Erwachsenen steht, der mit der Bedienung des Heckenschneiders vertraut ist. - Verwenden Sie den Heckenschneider ständig mit äußerster Vorsicht und Aufmerksamkeit. - Versuchen Sie niemals, technische Änderungen an der Maschine vorzunehmen. - Halten Sie die in Ihrem Land geltenden Gesetze und Bestimmungen bezüglich des Umgangs mit Heckenschneidern ein. - Eine Benutzung des Heckenschneiders unter den im Folgenden aufgeführten Umständen kann zu schweren Verletzungen führen. Benutzen Sie den Heckenschneider nicht: p. 73

• wenn Sie sich ermüdet oder krank fühlen

• WennSieunterdemEinussvonAlkoholund/oderMedikamentenstehen

• nachts oder bei unzureichender Beleuchtung

• während der Schwangerschaft Verwendungszweck - Dieser Heckenschneider ist ausschließlich für das Trimmen von Hecken und Büschen vorgesehen. Verwenden Sie den Heckenschneider niemals für andere Zwecke. Persönliche Schutzausrüstung - Tragen Sie zweckmäßige und geeignete Kleidung, die am Körper anliegt, jedoch nicht Ihre Bewegungen behindert. Tragen Sie keine weite Kleidung oder Schmuckstücke, die sich in Büschen, in Gestrüpp oder in der Maschine verfangen können. - Um sich ausreichend gegen Verletzungen von Kopf, Augen, Füßen und Händen und gegen Gehörschäden zu schützen, ist bei Arbeiten mit dem Heckenschneider die im Folgenden aufgeführte Schutzausrüstung und Schutzkleidung zu tragen. - Um Verletzungen des Kopfs und der Augen zu vermeiden, tragen Sie immer einen Schutzhelm (1) mit Schutzbrille oder Gesichtsschutz (2). - Um Gehörschäden zu vermeiden, tragen Sie immer einen geeigneten Gehörschutz (3). - Es wird dringen empfohlen, eine gut passende Arbeitskleidung (4) zu tragen. - Tragen Sie beim Arbeiten mit dem Heckenschneider immer robuste Arbeitshandschuhe aus Leder (5). - Tragen Sie beim Arbeiten mit dem Heckenschneider immer feste Schuhe (6) mit einer rutschfesten Sohle. Speziell ausgeführte Arbeitsschuhe sorgen für einen festen Stand und schützen vor Verletzungen. - Tragen Sie beim Umgang mit Schneidmessern oder mit dem Schneidmesser Schutzhandschuhe. Schneidmesser können an ungeschützten Händen schwere Schnittwunden verursachen. Sicherheit am Arbeitsplatz - GEFAHR: Halten Sie den Heckenschneider fern von Elektro- und Datenleitungen. Bei Annäherung an oder gar Berührung von Hochspannungsleitungen mit dem Heckenschneider kann es zu schweren oder gar tödlichen Verletzungen kommen. Achten Sie vor Beginn der Arbeiten auf Stromversorgungsleitungen und Elektrozäune im Arbeitsbereich. - Starten und betreiben Sie den Motor nur im Freien in gut belüfteten Bereichen. Bei Betrieb in geschlossenen Räumen oder unzureichend belüfteten Bereichen bestehen Erstickungsgefahr und die Gefahr einer Kohlenmonoxidvergiftung. - Achten Sie darauf, dass umstehende Personen, insbesondere Kinder, und Tiere einen Abstand von mindestens 15 m zum Heckenschneider einhalten. Stoppen Sie den Motor sofort, wenn sich Personen nähern. - Kontrollieren Sie vor Beginn der Arbeiten den Arbeitsbereich auf das Vorhandensein von Drahtzäunen, Steinen und sonstigen massiven Objekten. Durch derartige Objekte können die Schneidmesser beschädigt werden.

WARNUNG: Bei Gebrauch dieses Produkts kann Staub entstehen, der Chemikalien enthält, die Erkrankungen der Atemwege und andere Erkrankungen verursachen können. Beispiele solcher Chemikalien sind Bestandteile in Pestiziden, Insektiziden, Düngemitteln und Herbiziden. Die Höhe der Gesundheitsgefährdung hängt davon ab, wie oft Sie derartige Arbeiten ausführen. Damit Sie diesen Chemikalien weniger ausgesetzt sind, sorgen Sie für eine gute Belüftung des Arbeitsbereichs und verwenden Sie zugelassene Schutzausrüstungen, beispielsweise solche Staubmasken, die speziell für das Filtern mikroskopischer Partikel vorgesehen sind. SICHERHEITSVORSCHRIFTEN52 Starten des Heckenschneiders - Schalten Sie stets den Motor aus und ziehen Sie die Zündkerzenstecker, bevor Sie das Werkzeug zusammenbauen oder Einstellungen am Werkzeug vornehmen. - Stellen Sie vor dem Starten des Heckenschneiders immer sicher, dass sich die MaschineineinembetriebssicherenZustandbendet. - Versuchen Sie niemals, den Motor zu starten, wenn die Maschine Schäden aufweist. - Überprüfen Sie den Sicherheitsmechanismus des Gashebels auf ordnungsgemäße Funktion. Der Entriegelungshebel muss sich geschmeidig und problemlos betätigen lassen. Stellen Sie sicher, dass der Entriegelungshebel ordnungsgemäß funktioniert. Stellen Sie sicher, dass die Griffe sauber und trocken sind, und überprüfen Sie den STOPP-Schalter auf ordnungsgemäße Funktion. Starten Sie den Heckenschneider immer anhand der in dieser Betriebsanleitung aufgeführten Anleitung. Starten Sie den Heckenschneider anhand der im Folgenden aufgeführten Anleitung - Starten Sie den Heckenschneider nur, wenn die Maschine vollständig zusammengebaut ist und alle Zubehörteile angebracht sind. - Halten Sie die Schneidmesser von Ihrem Körper und anderen Objekten, einschließlich Boden, fern, wenn Sie den Motor starten. Beim Starten des Motors können die Schneidmesser in Bewegung geraten, wodurch es zu schweren Verletzungen und/oder Schäden an den Schneidmessern und/oder anderen Sachschäden kommen kann. - Stellen Sie vor dem Starten des Motors sicher, dass die Schneidmesser nicht durch Fremdkörper wie Steine, Äste usw. blockiert sind. - Stoppen Sie bei Auftreten von Motorproblemen den Motor sofort. - Halten Sie die Maschine mit der linken Hand fest gegen den Boden, wenn Sie den Startergriff ziehen. Treten Sie niemals auf die Antriebswelle. - Wenn sich die Schneidmesser im Leerlauf des Motors bewegen, stoppen Sie den Motor, und stellen Sie eine niedrigere Leerlaufdrehzahl ein. - Erfassen Sie den Heckenschneider bei Ausführen der Arbeiten immer fest an beiden Griffen. Legen Sie Ihre Finger fest um beide Griffe, erfassen Sie den Griff dabeifestmitDaumenundZeigenger.VermeidenSiewährendderArbeiten das Wechseln Ihres Griffs, damit Sie den Heckenschneider zu jeder Zeit sicher unter Kontrolle haben. Stellen Sie sicher, dass sich die Bedienelemente in ordnungsgemäßemZustandbendenundfreivonFeuchte,Schmutz,ÖlundFett ist. Sorgen Sie immer für einen sicheren, ausbalancierten Stand - Wenn Probleme mit dem Motor auftreten oder die Maschine ungewöhnliche Geräusche von sich gibt, stoppen Sie den Motor sofort. - Abgase sind giftig. Betreiben Sie die Maschine niemals in geschlossenen Räumen oder in einem Tunnel ohne Belüftung (Erstickungsgefahr und Gefahr einer Kohlenmonoxidvergiftung). Bedenken Sie, dass Kohlenmonoxid ein geruchloses Gas ist. Stellen Sie immer sicher, dass der Bereich, in dem die Maschine betrieben wird, gut belüftet ist. - Stoppen Sie den Motor, wenn Sie eine Pause einlegen oder wenn Sie die Maschine unbeaufsichtigt lassen. Legen Sie die Maschine an einem sicheren Ort ab, und stellen Sie sicher, dass sich keine brennbaren Materialien in der Nähe benden. - Legen Sie einen warmen Heckenschneider niemals auf trockenem Gras oder auf brennbaren Materialien ab. - Halten Sie den Motor und den Schalldämpfer stets frei von Schnittabfällen, Blättern und übermäßigem Schmierstoff, um die Gefahr eines Brandes zu vermeiden. - Betreiben Sie den Motor niemals mit beschädigtem Schalldämpfer. - Schalten Sie vor jedem Transport den Motor aus. - Stoppen Sie den Motor immer unter folgenden Bedingungen:

• Transport der Maschine

• Reinigen der Maschine

• Betanken der Maschine

• Ausführen von Wartungsarbeiten an der Maschine

• Beheben eines Fehlers an der Maschine - Erfassen Sie die Maschine zum Tragen an der Achse, und tragen Sie die Maschine waagerecht. Halten Sie den heißen Auspuffschalldämpfer von Ihrem Körper fern. - Beim Transport der Maschine in einem Fahrzeug befestigen Sie den Heckenschneider immer so, dass kein noch vorhandener Kraftstoffrest austreten kann. - Leeren Sie immer erst den Kraftstofftank, bevor Sie den Heckenschneider in einem Fahrzeug transportieren. - Lassen Sie beim Abladen des Heckenschneiders von einem Fahrzeug die Maschine niemals fallen; anderenfalls kann der Kraftstofftank beschädigt werden. - Lassen Sie den Heckenschneider nur in einem Notfall fallen, da der Heckenschneider bei Fallenlassen ernsthaft beschädigt werden kann. - Heben Sie bei einem Umsetzen des Heckenschneiders den Heckenschneider immer vollständig vom Boden ab. Ziehen Sie die Maschine niemals über den Boden, da anderenfalls der Kraftstofftank beschädigt werden kann, wodurch es zu einem Brand kommen kann. - Setzen Sie vor Lagerung und Transport immer den Schneidblattschutz auf das Schneidblatt des Heckenschneiders auf, damit die Schneidmesser keine Gefahr darstellen und geschützt sind. - Nachdem die Maschine einem starken Stoß ausgesetzt war oder heruntergefallen ist, überprüfen Sie den Zustand der Maschine, bevor Sie die Arbeiten fortsetzen. Überprüfen Sie das Kraftstoffsystem auf Leckagen und die Bedienelemente und Sicherheitseinrichtungen auf Fehlfunktionen. Wenn Sie einen Schaden an der Maschine bemerken oder sich nicht sicher sind, wenden Sie sich zur Inspektion und Reparatur an unser autorisiertes Servicecenter. - Arbeitspause - Transport der Maschine - Reinigen der Maschine - Betanken der Maschine - Ausführen von Wartungsarbeiten an der Maschine - Beheben eines Fehlers an der Maschine53 Betanken - Stoppen Sie vor dem Betanken zuerst den Motor. - Betanken Sie die Maschine niemals in der Nähe offener Flammen. - Beim Betanken ist Rauchen verboten. - Warten Sie vor dem Betanken, bis sich der Motor ausreichend abgekühlt hat. - Vermeiden Sie den Hautkontakt mit Mineralölprodukten. Atmen Sie Kraftstoffdämpfe nicht ein, und tragen Sie beim Betanken Schutzhandschuhe. Wechseln und reinigen Sie Schutzkleidung und Schutzausrüstung regelmäßig. - AchtenSiebesondersdarauf,dasskeinKraftstoffundkeinÖlverschüttetwird, um eine Verunreinigung des Bodens zu vermeiden (Umweltschutz). Wenn KraftstoffoderÖlaufdenHeckenschneiderverschüttetwurde,wischenSiedie AußenächendesHeckenschneiderssofortmiteinemPutzlappenab. Lassen Sie durchfeuchtete Putzlappen ausreichend trocknen, bevor Sie sie in einen geschlossenen Behälter entsorgen, um ein Selbstentzündung zu vermeiden. - Achten Sie darauf, dass Ihre Kleidung nicht in Kontakt mit Kraftstoff kommt. Wechseln Sie mit Kraftstoff verunreinigte Kleidung sofort (Brandgefahr). - Schließen Sie den Kraftstofftank und schrauben Sie den Tankdeckel fest auf. Bringen Sie den Heckenschneider mindesten 3 m vom Ort des Betankens weg, bevor Sie den Motor starten. - Überprüfen Sie den Tankdeckel regelmäßig und stellen Sie dabei sicher, dass er Tankdeckel fest aufgeschraubt ist. - Betanken Sie die Maschine niemals in geschlossenen Räumen. Kraftstoffdämpfe sammeln sich am Fußboden an (Explosionsgefahr). - Bewahren Sie Kraftstoffe nur in zugelassenen Behältern auf, und stellen Sie sicher, dass sich diese Kraftstoffe außerhalb der Reichweite von Kindern benden. Bedienung - Schalten Sie bei einem Notfall sofort den Motor aus. - Schalten Sie den Motor aus, wenn Sie während des Betriebs etwas Ungewöhnliches (z. B. ungewöhnliche Geräusche, Vibrationen) bemerken. Verwenden Sie den Heckenschneider erst dann wieder, nachdem die Ursache gefunden und behoben wurde. - Nach dem Loslassen des Gashebels bzw. Ausschalten des Motors laufen die Schneidmesser noch eine kurze Zeit nach. Berühren Sie die Schneidmesser erst nach vollständigem Stillstand. - Betreiben Sie die Maschine niemals einhändig. Dadurch kann es zum Verlust der Kontrolle und zu schweren oder gar tödlichen Verletzungen kommen. Halten Sie Hände und Füße von den Messern fern, um die Gefahr von Schnittverletzungen zu vermeiden. - Halten Sie während der Arbeiten Ihre rechte Hand unter Schulterhöhe. Anderenfalls kann es zu Kontrollverlust und dadurch zu Verletzungen kommen. - Achten Sie während der Arbeiten darauf, dass die Schneidmesser nicht auf harte Gegenstände wie z. B. Steine oder Metallteile treffen. Geben Sie beim Schneiden von Hecken in der Nähe oder an Drahtzäunen besondere Obacht. Stellen Sie bei Arbeiten kurz über dem Boden sicher, dass kein Sand, Kies oder Steine zwischen die Messer gelangen. - Falls die Messer in Kontakt mit Steinen oder anderen Festkörpern gekommen sind, stoppen Sie sofort den Motor, ziehen Sie den Zündkerzenstecker ab, und prüfen Sie die Messer auf Beschädigungen. Ersetzen Sie beschädigte Messer. - Halten Sie sich von sich bewegenden Messern fern und berühren Sie diese niemals. Die Messer können problemlos einen Finger abtrennen. Schalten Sie stets den Motor aus und ziehen Sie die Zündkerzenstecker ab, bevor Sie die Messer berühren oder sich diesen nähern. - Falls sich dicke Äste in den Messern verfangen haben, stoppen Sie sofort den Motor, legen Sie den Heckenschneider ab, ziehen Sie den Zündkerzenstecker ab und entfernen Sie anschließend die Blockierung. Prüfen Sie vor erneuter Verwendung der Maschine die Messer auf Beschädigungen. - Durch ein Erhöhen der Motordrehzahl bei blockierten Messern erhöht sich die Last, und der Motor und/oder die Kupplung können beschädigt werden. - Prüfen Sie die Schneidmesser während des Betriebs regelmäßig auf Risse oder stumpfe Schneiden. Schalten Sie vor dem Überprüfen den Motor aus und warten Sie, bis die Messer ganz stoppen. Ersetzen Sie beschädigte oder stumpfe Schneidmessersofort,auchwennsienuroberächlicheRisseaufweisen. - Berühren Sie das Getriebe nicht. Bei Betrieb erhitzt sich das Getriebe. - Legen Sie regelmäßig Pausen ein, damit es nicht zu einem Kontrollverlust aufgrund von Ermüdungserscheinungen kommt. Wir empfehlen, jede Stunde eine Pause von 10 bis 20 Minuten einzulegen. - Ziehen Sie vor dem Schneiden den Gashebel voll, damit der Motor die maximale Drehzahl erreicht. - Halten Sie während der Arbeiten den Heckenschneider immer mit beiden Händen fest. - Verwenden Sie den Heckenschneider nur bei guten Licht- und Sichtverhältnissen. Achten Sie in der kalten Jahreszeit auf rutschige und nasse Flächen (Eis und Schnee, Rutschgefahr), und achten Sie immer auf sicheren Stand. - Führen Sie Arbeiten mit dem Heckenschneider niemals auf einer instabilen Fläche oder an einem Steilhang stehend aus. - Führen Sie Arbeiten mit dem Heckenschneider niemals auf einer Leiter stehend aus. - Klettern Sie niemals auf Bäume, um dort Arbeiten mit dem Heckenschneider auszuführen. - Gehen Sie beim Arbeiten mit dem Heckenschneider niemals rückwärts, damit Sie nicht stolpern oder über Gegenstände fallen. - Stoppen Sie immer den Motor, bevor Sie die Maschine reinigen oder warten. Stoppen Sie immer den Motor, bevor Sie Bauteile an der Maschine austauschen. - Wenn das Schneidblatt beschädigt oder verschlissen ist, betreiben Sie den Heckenschneider nicht. 3 m54 Vom Benutzer können ausschließlich die in dieser Betriebsanleitung aufgeführten Wartungsarbeiten vorgenommen werden. Alle sonstigen Arbeiten an der Maschine müssen von autorisiertem Wartungspersonal durchgeführt werden. Wenden Sie sich an Ihr autorisiertes DOLMAR Servicecenter, um eine regelmäßige Inspektion und Wartung des Heckenschneiders vornehmen zu lassen. Verwenden Sie ausschließlich Original-Ersatzteile und Original-Zubehörteile von DOLMAR, die Sie über autorisierte Servicecenter bezogen haben. Die Verwendung nicht freigegebener Zubehörteile und Werkzeuge führt zu einer erhöhten Gefahr von Unfällen und Verletzungen. DOLMAR übernimmt für Personen- oder Sachschäden, die durch die Verwendung nicht freigegebener Zubehörteile und Bauteile verursacht wurden, keinerlei Haftung. Aufbewahrung - Nehmen Sie eine gründliche Reinigung und Wartung der Maschine vor, bevor Sie die Maschine einlagern. Bringen Sie den Schneidblattschutz auf. - Leeren Sie vor der Einlagerung den Kraftstofftank, und bewahren Sie den Heckenschneider nur in einem gut belüfteten, verschließbaren Raum auf. Sorgen Sie dafür, dass Kinder keinen Zugang zum Heckenschneider haben. - Lehnen Sie die Maschine niemals gegen etwas an, beispielsweise gegen eine Wand. Anderenfalls könnte der Heckenschneider plötzlich umfallen und Verletzungen verursachen. Erste Hilfe Stellen Sie für den Fall eines Unfalls sicher, dass in der Nähe des Arbeitsortes ein ordnungsgemäß befüllter Erste-Hilfe-Kasten verfügbar ist. Füllen Sie sämtliche aus dem Erste-Hilfe-Kasten entnommenen Materialien unverzüglich auf. Machen Sie bei einem Notruf folgende Angaben:

• Anzahl der verletzten Personen

• Schwere der Verletzungen

• Ihr Name Wartungsanweisungen - Lassen Sie Ihre Maschine durch unser autorisiertes Servicecenter warten, verwenden Sie stets nur Originalersatzteile. Unsachgemäße Reparatur- und Wartungsarbeiten können die Lebenszeit der Maschine verkürzen und das Unfallrisiko erhöhen. - Seien Sie stets bemüht, Umweltbelastung und Geräuschentwicklung so gering wie möglich zu halten. Überprüfen Sie vor allem, ob der Vergaser ordnungsgemäß eingestellt ist. - Reinigen Sie den Heckenschneider regelmäßig, und überprüfen Sie, ob alle Schrauben und Muttern fest angezogen sind. - Warten oder lagern Sie den Heckenschneider niemals in der Nähe offener Flammen, von Funken usw. - Reparieren Sie verbogene oder gebrochene Messer niemals durch Geradebiegen oder Schweißen. Anderenfalls könnten sich Teile der Messer lösen und zu schweren Verletzungen führen. Wenden Sie sich zum Austauschen defekter Messer durch originale DOLMAR-Messer an Ihr autorisiertes DOLMAR Servicecenter. - Damit es nicht zu weiteren Schäden und/oder Verletzungen kommt, darf ein beschädigterHeckenschneidernurvondafürqualiziertemPersonalrepariert werden. Wenden Sie sich bei notwendigen Reparaturen immer an Ihren Händler oder ein autorisiertes Servicezentrum. Nehmen Sie keine Änderungen oder Umbauten am Heckenschneider vor, da dadurch die Betriebssicherheit beeinträchtigt wird. Schwingung - Wenn sich Personen mit Durchblutungsstörungen zu starken mechanischen Schwingungen aussetzen, kann es zu Schädigungen von Blutgefäßen und/oder Nervensystem kommen. Durch mechanische Schwingungen können an Fingern, Händen oder Handgelenken folgende Symptome auftreten: „Einschlafen“ von Körperteilen (Taubheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf! - UmdasRisikoder„Weißngerkrankheit“zuverringern,haltenSieIhreHände währenddesArbeitenswarm,undwartenundpegenSieMaschineund Zubehörteile gut.55 Nur für europäische Länder EG-Konformitätserklärung Die EG-Konformitätserklärung liegt dieser Betriebsanleitung als Anhang A bei.56 Modell MH-246.4 D MH-246.4 DF Bügelgriff Gerader Griff Abmessungen (L x B x H) 2.550 mm x 242 mm x 241 mm 2.050 mm x 221 mm x 241 mm Nettogewicht 6,9 kg 6,6 kg Fassungsvermögen (Kraftstofftank) 0,6 l Schnittlänge 490 mm Maximaler Astdurchmesser 7 mm Hubzahl 4.200 min

Motortyp Luftgekühlter, 4-Takt-Einzylinder Motor-Hubraum 25,4 cm

Maximale Motorleistung 0,77 kW bei 7.000 min

Motordrehzahl bei empfohlener max. Wellendrehzahl 10.000 min

Kraftstoffverbrauch 0,33 kg/h SpezischerKraftstoffverbrauch 408 g/kWh Leerlaufdrehzahl 3.000 min

Drehzahl für Kupplungseingriff 4.400 min

Vergaser (Membranvergaser) Membrantyp Zündkerze Typ NGK CMR4A Elektrodenabstand 0,7 bis 0,8 mm Schwingungen nach ISO 10517 Schwingungen nach ISO 10517 Rechter Griff (hinterer Griff)

hv eq 6,4 m/s² 5,1 m/s² Abweichung K 2,6 m/s² 1,5 m/s² Geräuschentwicklung gemäß ISO 10517 Geräuschentwicklung gemäß ISO 10517 Schalldruckpegel 90 dB (A) 90,2 dB (A) Abweichung K 1,8 dB (A) 1,0 dB (A) Schallleistungspegel 103,0 dB (A) 104,1 dB (A) Abweichung K 1,0 dB (A) 0,4 dB (A) Kraftstoff Kfz-Ottokraftstoff (Benzin) Motoröl KlasseSFoderhöhernachAPI-Klassikation,Klasse10W-30nach SAE-Klassikation(MotorölfürAuto-Viertaktmotor) Übersetzung Getriebe 1/4,78 TECHNISCHE DATEN57 MH-246.4 D MH-246.4 DF

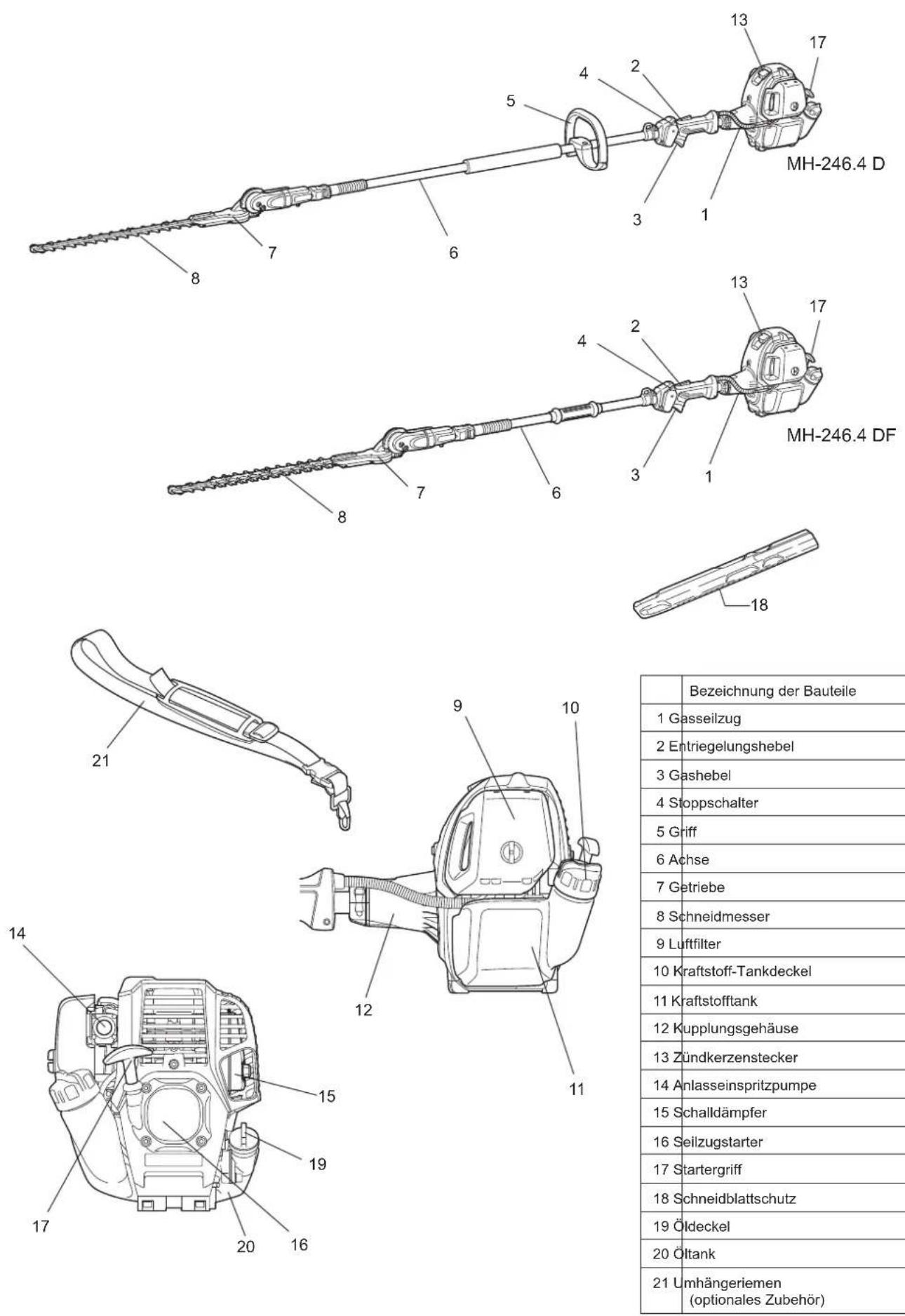

Bezeichnung der Bauteile 1 Gasseilzug 2 Entriegelungshebel 3 Gashebel 4 Stoppschalter 5 Griff 6 Achse 7 Getriebe 8 Schneidmesser 9 Luftlter 10 Kraftstoff-Tankdeckel 11 Kraftstofftank 12 Kupplungsgehäuse 13 Zündkerzenstecker 14 Anlasseinspritzpumpe 15 Schalldämpfer 16 Seilzugstarter 17 Startergriff 18 Schneidblattschutz 19 Öldeckel 20 Öltank 21 Umhängeriemen (optionales Zubehör)

BEZEICHNUNG DER BAUTEILE58

• Stellen Sie vor dem Zusammenbauen des Heckenschneiders sicher, dass der Motor ausgeschaltet ist, und ziehen Sie den Zündkerzenstecker ab.

• Tragen Sie Schutzhandschuhe!

• Schützen Sie die Schneidblätter mit Hilfe der mitgelieferten Schneidblattabdeckung, bevor Sie das Schneidwerk an den Stab anbringen.

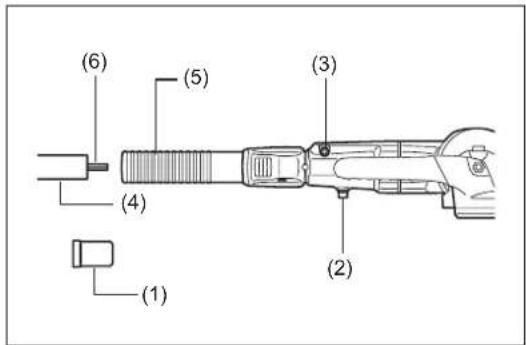

1. Nehmen Sie die Kappe (1) von der Achse ab.

2. Lösen Sie die Schrauben M5 x 16 (2) und M5 x 25 (3).

3. Schieben Sie die Achse (4) in die Abdeckung (5) ein.

HINWEIS: Achten Sie darauf, dass die Achse vollständig in die Abdeckung eingeschoben ist (ca. 237 mm/9-3/8”). Wenn sich die Achse nicht problemlos einschieben lässt, drehen Sie die Antriebswelle (6) etwas, und versuchen Sie es erneut.

4. Stellen Sie sicher, dass die Achse ordnungsgemäß eingeschoben ist, und ziehen

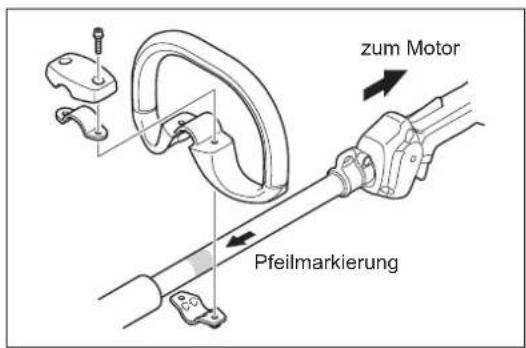

Sie anschließend die Schrauben M5 x 16 und M5 x 25 fest. BEFESTIGUNG DES GRIFFS (für MH-246.4 D) - Befestigen Sie den Bügelgriff wie dargestellt auf die Achse. - Positionieren Sie den Bügelgriff vor den Pfeilen, damit die Griffe einen ausreichenden Abstand voneinander haben. Anleitung zum Tragen des Umhängeriemens - Tragen Sie den Umhängeriemen über der linken Schulter. - Halten Sie die Stabheckenschere auf der rechten Seite Ihres Körpers. - Befestigen Sie den Träger an den gelieferten Einhänger auf der Stabheckenschere und passen Sie die Länge des Trägers an, damit Sie dadurch eine angenehme Arbeitsposition bekommen. Abtrennung - Drücken Sie im Notfall die Einrastungen (1) an beiden Seiten, und Sie können das Werkzeug von sich abtrennen. Gehen Sie äußerst vorsichtig vor, damit Sie jederzeit die Kontrolle über die Maschine behalten. Lassen Sie nicht zu, dass die Maschine in Ihre Richtung oder in Richtung anderer Personen in Ihrer Nähe abprallt. WARNUNG: Andernfalls können Sie die Kontrolle über das Werkzeug verlieren, wodurcheszuschwerenodergarTÖDLICHENVerletzungenkommen kann. MONTAGE zum Motor Pfeilmarkierung (2) (1) (4) (6) (5) (3) MH-246.4 D MH-246.4 DF (1) UMHÄNGERIEMEN (Sonderzubehör)59

Überprüfen und Nachfüllen von Motoröl - Gehen Sie dazu, bei abgekühltem Motor, wie folgt vor. - LegenSiedenMotorwaagerechtab,entfernenSiedenÖldeckel(Abb.1)undprüfenSie,obSieÖlimBereichzwischendenoberenund unterenGrenzmarkierungenderÖlleitungsehen(Abb.2). - FüllenSieÖlbiszuroberenGrenzmarkierungauf,fallsnichtausreichendÖlvorhandenist(ÖlstandnahederunterenGrenzmarkierung) (Abb. 3). - DerBereichumdieMarkierungenaußenisttransparent,sodassSiedenÖlstandimInnerenprüfenkönnen,ohnedenÖldeckel abzunehmen.WenndieÖlleitungjedochstarkverschmutztist,kanndieSichtbarkeitverlorengehen,undderÖlstandmussamgestuften BereichimInnerenderÖlleitunggeprüftwerden. - AlsRichtgrößesollten10StundenfürdieZeitfürdasNachfüllenvonÖlangenommenwerden(d.h.nachca.10Auftankungen).Fallsdas ÖlseineFarbegeändertodersichmitSchmutzvermischthat,ersetzenSieesdurchneuesÖl.(WeitereInformationenzumIntervallundder MethodedesÖlwechselsndenSieaufSeite68.) Empfohlenes Öl: ÖlderAPI-KlassikationSAE10W-30,KlasseSFoderhöher(ViertaktmotorfürKfz) Ölmenge: ca. 0,08 l HINWEIS: FallsderMotornichtaufrechtgehaltenwird,kannÖlrundumdenMotorießen,sodasszuvielÖlnachgefülltwird. FallszuvielÖleingefülltwird,kanndasÖlverschmutztwerdenoderunterweißerRauchentwicklungverbrennen. Punkt 1 beim Ölwechsel: „Öldeckel“ - EntfernenSieStaubundSchmutzumdenÖleinfüllstutzen,undnehmenSiedenÖldeckelab. - HaltenSiedenabgenommenenÖldeckelfreivonSandundStaub.AndernfallskannamÖldeckelanheftenderSandoderStaubeine abnormaleÖlzirkulationodereinenVerschleißderMotorteileundProblemeverursachen. (2) FüllenSieÖlbiszurMarkierungfürdieObergrenzeauf(sieheAbb.3). VerwendenSiezumAuffülleneineÖlasche. (3) SchraubenSiedenÖldeckelfestauf.BeiunzureichendemFestschraubenkann Ölauslaufen. Öldeckel Ölleitung Abb. 1 Abb. 2 Ölleitung Abb. 3 Innen gestufter Bereich (obere Grenze) Äußere Markierung (obere Grenze) Äußere Markierung (untere Grenze) Innen gestufter Bereich (untere Grenze) FüllenSieÖlauf, bisderÖlstand den innen gestuften Bereich (obere Grenze) erreicht. Der Bereich zwischen der äußeren oberen und der äußeren unteren Grenze ist transparent, so können SiedenÖlstandvonaußen gegen diese Markierungen prüfen. (1) HaltenSiedenMotorwaagerecht,undnehmenSiedenÖldeckelab. KRAFTSTOFF/BETANKUNG60 Hinweis

• FüllenSieÖlnichtingeneigterPositiondesMotorsauf.

• BeimAuffüllenvonÖlmitdemMotorineinergeneigtenPositionwirdzuvielÖlaufgefüllt,undeskannzuÖlverschmutzungenund/oder Ölnebelbildungkommen. Punkt 2 beim Ölwechsel: „Falls Öl danebenläuft“ - FallsÖlzwischenKraftstofftankundMotorenhauptblockgelangt,wirddiesesÖlüberdenKühllufteinlassangesaugt,wodurchderMotor verunreinigtwird.WischenSievordemStartdesBetriebsdanebengelaufenesÖlunbedingtgründlichab. BETANKEN Umgang mit Kraftstoff Beim Umgang mit Kraftstoff ist äußerste Vorsicht geboten. Kraftstoffe können Lösungsmitteln ähnliche Substanzen enthalten. Das Betanken muss in einem gut belüfteten Raum oder im Freien erfolgen. Atmen Sie Kraftstoffdämpfe nicht ein, und vermeiden Sie jeglichen Körperkontakt mit Kraftstoff. Durch anhaltenden oder wiederholten Hautkontakt wird die Haut trocken, und es kann zu Hauterkrankungen oder allergischen Reaktionen kommen. Falls Kraftstoff in die Augen gelangt, spülen Sie die Augen sofort mit sauberem Wasser! Falls die Augenirritation anhält, suchen Sie einen Arzt auf. Aufbewahrungszeitraum von Kraftstoff Kraftstoff sollte innerhalb eines Zeitraums von 4 Wochen verwendet werden, auch wenn er in einem speziellen Behälter an einem gut belüfteten, schattigen Ort gelagert wird. Andernfalls kann sich der Kraftstoff schon innerhalb eines Tages zersetzen.

AUFBEWAHREN DER MASCHINE UND DES KRAFTSTOFFKANISTERS

- Lagern Sie die Maschine und den Kraftstoffkanister an einem kühlen Ort ohne direkte Sonneneinstrahlung. - Bewahren Sie Kraftstoff niemals in einem Kraftfahrzeug auf. Kraftstoff Bei dem Motor handelt es sich um einen Viertaktmotor. Verwenden Sie ausschließlich einen unverbleiten Kfz-Ottokraftstoff mit mindestens 87 Oktan ((R+M)/2). Der Alkoholanteil darf maximal 10 % (E-10) betragen. Wichtige Punkte zum Kraftstoff - Verwenden Sie niemals ein Gemisch aus Kraftstoff und Motoröl. Andernfalls treten übermäßige Kohleablagerungen oder mechanische Probleme auf. - DieVerwendungvonminderwertigemÖlführtzueinemungleichförmigenAnlaufen. Betanken WARNUNG: UMGANG MIT OFFENEN FLAMMEN STRENGSTENS VERBOTEN! - Lösen Sie den Tankdeckel etwas, um den Druck abzulassen. - Nehmen Sie den Tankdeckel ab. Tanken Sie die Maschine auf und leiten Sie die Luft ab, indem Sie den Kraftstofftank neigen, sodass der Einfüllstutzen nach oben zeigt. (Füllen Sie den Tank NICHT randvoll.) - Wischen Sie den Bereich um den Tankdeckel gut sauber, damit keine Fremdkörper in den Kraftstofftank eindringen können. - Schrauben Sie nach dem Betanken den Tankdeckel ordnungsgemäß fest.

• Falls der Tankdeckel Makel oder Beschädigungen aufweist, ersetzen Sie den Deckel.

• Der Tankdeckel nutzt sich im Laufe der Zeit ab. Ersetzen Sie den Tankdeckel alle zwei bis drei Jahre. Kraftstofftank Obergrenze für Kraftstoff Kraftstoff-Tankdeckel61 - Sorgen Sie um den Arbeitsbereich zu jeder Zeit für eine Sicherheitszone mit einem Durchmesser von 15 m. Stellen Sie sicher, dass keine Personen (insbesondere Kinder) und/oder Tiere diese Zone betreten. - Stellen Sie vor dem Verwenden des Heckenschneiders sicher, dass sich die MaschineineinembetriebssicherenZustandbendet.StellenSiesicher,dassdie Schneidmesser nicht beschädigt sind, und überprüfen Sie, ob sich der Gashebel problemlos betätigen lässt. Stellen Sie sicher, dass sich die Schneidmesser nicht bewegen, wenn der Motor im Leerlauf läuft. Wenn sich die Maschine nicht normal verhält, wenden Sie sich an Ihren Händler, damit dieser die Maschine einstellt. Stellen Sie sicher, dass die Griffe sauber und trocken sind, und dass der EIN/ AUS-Schalter ordnungsgemäß funktioniert. Starten Sie den Motor nur auf die in dieser Betriebsanleitung vorgegebenen Weise. Starten Sie den Heckenschneider auf keine andere Weise! - Starten Sie den Motor des Heckenschneiders erst, nachdem Sie alle Anweisungen gelesen und verstanden haben. Versuchen Sie niemals, einen Heckenschneider zu starten, der noch nicht vollständig zusammengebaut wurde. Anderenfalls kann es zu schweren Verletzungen kommen. - Stellen Sie vor dem Starten des Motors immer erst sicher dass die Schneidmesser nicht durch Steine, Äste oder andere harte Objekte blockiert sind. - Suchen Sie den Arbeitsbereich auf Drähte, Kabel, Leinen, Glas oder sonstige Fremdkörper ab, die von den Schneidmessern erfasst werden könnten. - Elektrischer Schlag: Achten Sie auf Elektroleitungen in der Nähe. Suchen Sie vor Beginn der Arbeiten den gesamten Arbeitsbereich nach Hochspannungsleitungen und Elektrozäunen ab.

WICHTIGE BETRIEBSSCHRITTE UND STOPPEN DER

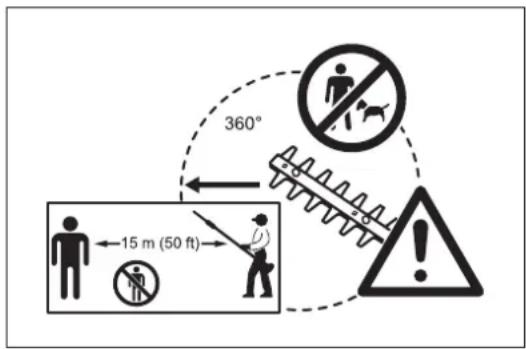

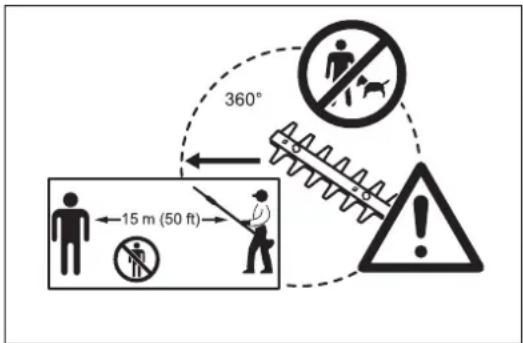

MASCHINE Beachten Sie die geltenden Bestimmungen zur Unfallverhütung! STARTEN Bewegen Sie sich mindestens 3 m von dem Platz des Betankens weg. Legen Sie den Heckenschneider auf einem sauberen Untergrund ab. Achten Sie darauf, dass die Schneidmesser nicht in Kontakt mit dem Erdboden oder anderen Gegenständen kommen. A: Kaltstart

1) Legen Sie das Werkzeug auf einer ebenen Fläche ab.

2) Stellen Sie den EIN/AUS-Schalter (1) auf BETRIEB.

3) Anlasseinspritzpumpe

Drücken Sie die Anlasseinspritzpumpe (2) so lange, bis Kraftstoff in die Anlasseinspritzpumpe eintritt. (Im Allgemeinen tritt Kraftstoff nach 7 bis 10 Pumpvorgängen in die Anlasseinspritzpumpe ein.) Falls die Anlasseinspritzpumpezulangebetätigtwird,ießtüberüssigerKraftstoff zurück in den Kraftstofftank. BETRIEB Entriegelungshebel Niedrige Drehzahl Hohe Drehzahl (1) STOPP Gashebel

SICHERHEITSMASSNAHMEN VOR DEM STARTEN DES MOTORS

Ziehen Sie langsam den Startergriff, bis Sie einen deutlichen Widerstand spüren (Verdichtungspunkt). Lassen Sie den Startergriff anschließend in die Ausgangsposition zurückkehren, und ziehen Sie den Startergriff nun kräftig. Ziehen Sie das Starterseil niemals ganz heraus. Lassen Sie beim Ziehen den Startergriff niemals unvermittelt los. Halten Sie den Startergriff, bis dieser in die ursprüngliche Lage zurückgekehrt ist.

Setzen Sie den Aufwärmbetrieb für 2 bis 3 Minuten fort. HINWEIS: Falls zu viel Kraftstoff in den Motor gelangt ist, schrauben Sie die Zündkerze heraus, und ziehen Sie langsam am Startergriff, damit der überüssigeKraftstoffausdemMotoraustritt.TrocknenSieaußerdem die Elektroden der Zündkerze. B: Warmstart

1) Betätigen Sie mehrmals leicht die Anlasseinspritzpumpe.

2) Halten Sie den Gashebel in der Leerlaufposition.

3) Ziehen Sie den Seilzugstarter kräftig durch.

4) Falls sich der Motor schwer starten lässt, öffnen Sie den Gashebel auf ca. 1/3.

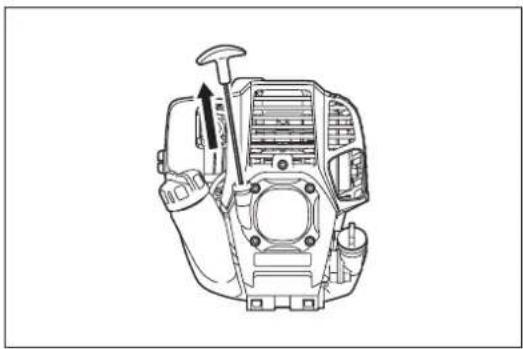

Achten Sie auf die Schneidmesser, die Schneidmesser könnten sich unerwartet bewegen. Zu Zeiten, in denen das Starten des Motors schwieriger ist, beispielsweise im Winter, betätigen Sie zum Starten den Choke-Hebel wie im Folgenden erläutert:

• Stellen Sie nach Ausführen der Schritte 1) bis 3) für den Start den Choke-Hebel auf die Position GESCHLOSSEN.

• Führen Sie Startschritt 4) aus, und starten Sie den Motor.

• Bringen Sie nach dem Starten des Motors den Choke-Hebel in die Stellung OFFEN.

• Führen Sie Startschritt 5) aus, und beenden Sie das Aufwärmen. ACHTUNG: Falls Sie einen Knall (Explosionsgeräusch) hören und der Motor stoppt, oder der soeben gestartete Motor aus geht, bevor Sie den Choke-Hebel betätigen, bringen Sie den Choke-Hebel zurück in die Position OFFEN, und ziehen Sie den Startergriff einige weitere Male, um den Motor zu starten. ACHTUNG: FallssichderChoke-HebelinderPositionGESCHLOSSENbendet, und der Startergriff wiederholt gezogen wird, wird zu viel Kraftstoff angesaugt, und der Motor wird sich nur schwer starten lassen. GESCHLOSSEN OFFEN63 STOPPEN

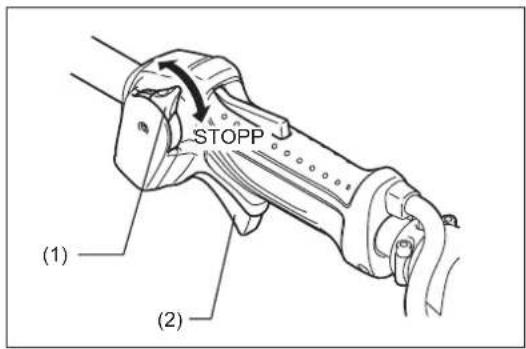

1) Lassen Sie den Gashebel (2) vollkommen los, und drücken Sie, wenn sich

die Motordrehzahl verlangsamt hat, den EIN/AUS-Schalter (1) in die Position STOPP, um den Motor zu stoppen.

2) Beachten Sie, dass die Schneidmesser nicht sofort stoppen, und warten Sie,

bis die Schneidmesser vollkommen zum Stillstand gekommen sind.

EINSTELLEN DER LEERLAUFDREHZAHL

Passen Sie die Leerlaufdrehzahl bei Bedarf mit Hilfe der Vergaser-Einstellschraube (1) an.

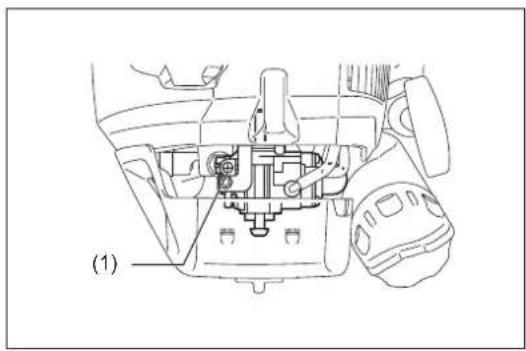

ÜBERPRÜFEN DER LEERLAUFDREHZAHL

- Stellen Sie die Leerlaufdrehzahl auf 3.000 min

ein. Passen Sie die Leerlaufdrehzahl bei Bedarf an, indem Sie die Einstellschraube (1) mit einem Kreuzschlitz-Schraubendreher verstellen. - Drehen Sie die Einstellschraube nach rechts, um die Motordrehzahl zu erhöhen. Drehen Sie die Einstellschraube nach links, um die Motordrehzahl zu verringern. - Grundsätzlich wurde der Vergaser vor dem Versand eingestellt. Falls eine Neueinstellung erforderlich ist, wenden Sie sich bitte an ein autorisiert Servicezentrum. STOPP (1) (2) (1)64 - Berühren Sie während der Arbeiten oder bei laufendem Motor nicht das Schneidwerk des Heckenschneiders. - Achten Sie während der Arbeiten mit dem Heckenschneider besonders darauf, dass Sie die Abgase nicht einatmen. Betreiben Sie den Heckenschneider niemals in geschlossenen Räumen oder in einem Bereich ohne ausreichende Belüftung (Erstickungsgefahr und Gefahr einer Kohlenmonoxidvergiftung). Bedenken Sie, dass Kohlenmonoxid ein geruchloses Gas ist und vom Geruchssinn nicht bemerkt werden kann. - Legen Sie vor Beginn der Arbeiten mit dem Heckenschneider immer eine geeignete Schutzkleidung und eine entsprechende Schutzausrüstung an. - Stoppen Sie den Motor sofort, wenn der Schalldämpfer Anzeichen einer Fehlfunktion aufweist. - Verwenden Sie den Heckenschneider nur bei guten Licht- und Sichtverhältnissen. - Betreiben Sie den Heckenschneider nicht bei Dunkelheit oder bei Nebel. Achten Sie in der kalten Jahreszeit auf rutschige und nasse Flächen (Eis und Schnee, Rutschgefahr), und achten Sie immer auf sicheren Stand. - Führen Sie Arbeiten mit dem Heckenschneider niemals auf einer instabilen Fläche oder an einem Steilhang stehend aus. - Führen Sie Arbeiten mit dem Heckenschneider niemals auf einer Leiter stehend aus. - Klettern Sie niemals auf Bäume, um dort Arbeiten mit dem Heckenschneider auszuführen. - Achten Sie im Arbeitsbereich beständig auf Drähte, Kabel, Leinen, Glas oder sonstige Fremdkörper, die von den Schneidmessern erfasst werden könnten. - Achten Sie vor Beginn des Schneidvorgangs darauf, dass sich die Schneidmesser schnell bewegen. - Erfassen Sie den Heckenschneider immer mit beiden Händen, und halten Sie die Maschine während der Arbeiten mit festem Griff. - Damit Sie den Heckenschneider optimal unter Kontrolle haben, legen Sie die Hände ganz um die Griffe (üben Sie mit dem Daumen einen Gegendruck aus), und erfassen Sie die Griffe mit festem Griff. - Beachten Sie, dass sich die Schneidmesser nach dem Loslassen des Gashebels noch bis zu zwei Sekunden bewegen. - Schneiden Sie mit dem Heckenschneider nicht bei niedrigen Drehzahlen. - Bei niedrigen Drehzahlen des Motors kann die Geschwindigkeit der Schneidmesser nicht korrekt mit dem Gashebel reguliert werden. - Zum Schneiden der Oberseite einer Hecke richten Sie zuerst die Schneidmesser in einem Winkel von 15° bis 30° zur Schneidrichtung aus, und belassen Sie den Heckenschneider in der waagerechten Position. Beginnen Sie dann die Hecke mit schwingenden Bewegungen zu schneiden, als ob Sie mit der Achse des Heckenschneiders Kreise ziehen würden. - UmdieSeitenächeneinerHeckezuschneiden,richtenSiezuerstdie Schneidmesser parallel zur zu schneidenden Fläche aus, und beginnen Sie das Schneiden mit halbkreisförmigen Bewegungen (von unten nach oben). - Geben Sie beim Schneiden von Hecken in der Nähe oder an Drahtzäunen besondere Obacht. - Achten Sie darauf, dass die Schneidmesser keine harten Objekte wie beispielsweise Drahtzäune, Steine oder den Boden berühren. Bei Berührung solcher Gegenstände können Schneidmesser bersten, reißen oder abbrechen. - Arbeiten Sie nicht über einen zu langen Zeitraum mit dem Heckenschneider. Als allgemeine Regel gilt, dass Sie nach 50 Minuten Arbeit eine Pause von 10 bis 20 Minuten einlegen sollten. - Falls die Schneidmesser in Kontakt mit Steinen oder anderen Festkörpern gekommen sind, stoppen Sie sofort den Motor, und prüfen Sie die Schneidmesser auf Beschädigungen. Ersetzen Sie beschädigte Messer. - Wenn Sie während des Betriebs des Heckenschneiders Anzeichen von Problemen bemerken (seltsame Geräusche, Vibrationen usw.), stoppen Sie sofort den Motor. Verwenden Sie den Heckenschneider erst dann wieder, nachdem die Ursache für das Problem gefunden und behoben wurde. - Seien Sie stets bemüht, Umweltbelastung und Geräuschentwicklung so gering wie möglich zu halten. Achten Sie besonders auf eine korrekte Einstellung des Vergasers. - Wenn sich dickere Äste in den Schneidmessern verklemmen, schalten Sie sofort den Motor aus, legen Sie die Maschine auf den Boden ab, und beheben Sie die Blockade. Prüfen Sie vor erneuter Verwendung der Maschine die Schneidmesser auf Beschädigungen.

BETREIBEN DES HECKENSCHNEIDERS

MH-246.4 D MH-246.4 DF65 Anpassung des Schneidwinkels Warnung: - Bedienen Sie das Werkzeug nicht mit gelockertem und unstabilem Schneidwerk. Sie können den Schnittwinkel zwischen 45° aufwärts und 90° abwärts einstellen.

1. Halten Sie den Motor der Stabheckenschere an und legen Sie die Maschine auf

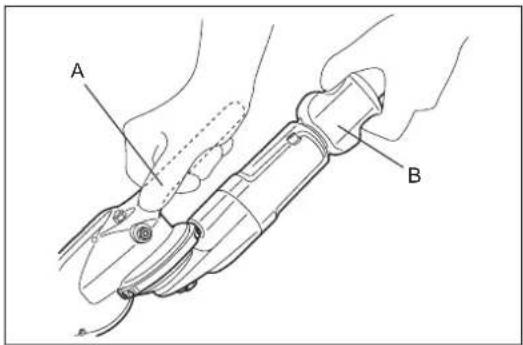

2. Zum Anpassen des Winkels des Schneidwerks, halten Sie mit der einen

Hand den Griff (A) auf dem Schneidwerk und mit der anderen Hand den Feststellwinkel (B), wie im Bild angezeigt.

3. Ziehen Sie den Feststellwinkel leicht an und ändern Sie den Winkel des

Schneidwerks. Nachdem Sie den Winkel eingestellt haben, stellen Sie den Feststellwinkel sanft zurück. Hinweis: - Das Schneidwerk wird nur mit bestimmten Winkeln längs der Einschnitte auf der Einheit gesichert. Vergewissern Sie sich, dass das Schneidwerk einen guten Sitz hat. Sollte der Winkel nicht entsprechen, wird die Kupplung abgeschaltet und das Werkzeug wird nicht in Betrieb gesetzt. - Passen Sie nicht das Schneidwerk an, während sich die Stabheckenschere in senkrechterPositionbendet. - Setzen Sie den EIN/AUS-Schalter auf die Position “O” legen Sie die StabheckenschereachaufdenBoden,umdenSchnittwinkelanzupassen. - Sichern Sie die Messer immer mit dem dazu gelieferten Schneidblattschutz bevor Sie den Schneidwinkel anpassen. Sollte das Schneidwerk lose sein, muss die Schraube (die Achse der Winkeleinstellung) festgezogen werden.

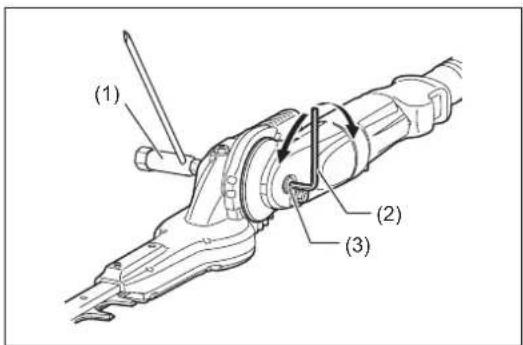

1. Setzen Sie den Steckschlüssel (1) und den Innensechskantschlüssel (2) auf die

2. Passen Sie die Festigkeit des Schneidwerks so an, dass Sie den

Steckschlüssel drehen, danach befestigen Sie die Schraube, indem Sie den Innensechskantschlüssel drehen. Hinweis: - Ziehen Sie das Schneidwerk nicht zu fest an. Der Winkel des Schneidwerks kann nicht mehr geändert werden, wenn er zu stark festgezogen wird.

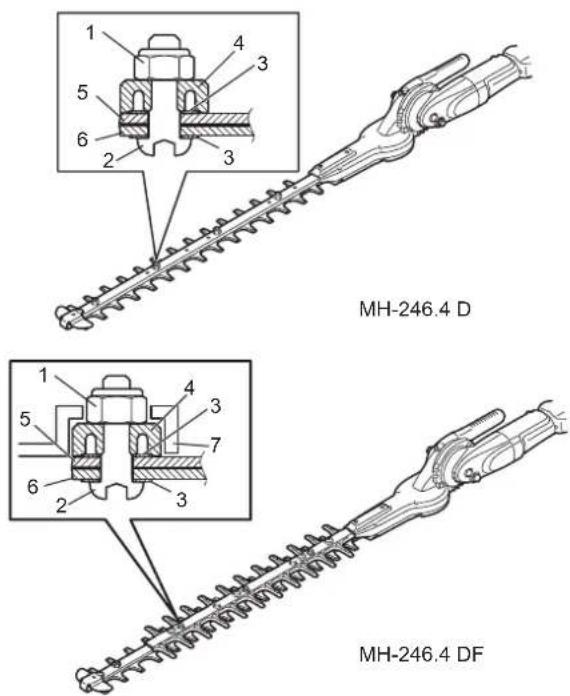

MH-246.4 D MH-246.4 DF - Stoppen Sie immer erst den Motor, und warten Sie, bis sich der Motor abgekühlt hat, bevor Sie Wartungsarbeiten am Heckenschneider (Reinigen des Schneidwerks usw.) ausführen. Ziehen Sie zur Sicherheit auch den Zündkerzenstecker ab. - Versuchen Sie nicht, verbogene Schneidmesser zu begradigen oder zu schweißen. Beschädigte Schneidmesser müssen unbedingt ausgetauscht werden. - Stoppen sie den Motor in regelmäßigen Abständen, und überprüfen Sie die Schneidmesser auf mögliche Beschädigungen (prüfen Sie durch einen Klopftest auf schwer erkennbare Haarrisse). Sorgen Sie immer dafür, dass die Zähne der Schneidmesser gut geschärft sind. - Reinigen Sie den Heckenschneider regelmäßig. Überprüfen Sie bei der Einigung auch, ob alle Schrauben und Muttern ordnungsgemäß festgezogen sind. - Führen Sie Wartungsarbeiten am Heckenschneider niemals in der Nähe von offenen Flammen aus, und bewahren Sie den Heckenschneider nicht in der Nähe von offenen Flammen auf. Brandgefahr! - Tragen Sie beim Umgang mit den Schneidmessern immer robuste Schutzhandschuhe. - Ersatz-Schneidmesser erhalten Sie von Ihrem Händler. - Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen. Schärfen der Schneidmesser Wenn die Schneidmesser stumpf geworden sind und keine ausreichende Schneidleistung mehr erbringen, lassen Sie die Schneidmesser in Ihrem autorisierten Servicecenter schärfen. Nachstellen des Spiels zwischen oberem und unterem Schneidmesser Die oberen/unteren Messer verschleißen allmählich, nachdem Sie in Betrieb genommen werden. Wenn kein sauberer Schnitt gelingt, obwohl die Schneidmesser scharf genug sind, stellen Sie das Spiel zwischen den Schneidmessern wie folgt nach: Das Spiel zwischen den Schneidmessern wird durch das Anzugsmoment der Sechskantschraube bestimmt. Die Mutter hält die Sechskantschraube mit einem bestimmten Anzugsmoment. Ein zu großes Spiel führt zu einem unsauberen Schnitt, ein zu geringes Spiel hingegen führt zu einer unnötigen Erwärmung und zu einem schnelleren Verschleiß der Schneidmesser.

1. Lösen Sie mit Hilfe eines Ring- oder Maulschlüssels die Mutter (1).

2. Ziehen Sie die Sechskantschraube (2) mit Hilfe eines Innensechskantschlüssels leicht fest, bis sie sich nicht mehr leicht drehen lässt. Lösen Sie die Sechskantschraube anschließend wieder um eine viertel bis eine halbe Drehung, um das notwendige Spiel einzustellen.

3. Halten Sie die Sechskantschraube (2) fest, und ziehen Sie die Mutter (1) fest.

4. BringenSieaufdieKontaktächenderSchneidmesseretwasdünnesÖlauf.

5. Starten Sie den Motor, und betreiben Sie den Motor eine Minute lang, wobei Sie immer wieder Gas geben und wegnehmen.

6. StoppenSiedenMotor,undberührenSiedieOberächederSchneidmesser.WenndieSchneidmessernichtzuheißsind,umsiezu

berühren, ist die Einstellung in Ordnung. Sind die Schneidmesser zu heiß zum Berühren, lösen Sie die Sechskantschraube (2) etwas, und wiederholen Sie die Schritte 5 bis 6. HINWEIS: Stoppen Sie den Motor, und warten Sie, bis die Schneidmesser vollständig zum Stillstand gekommen sind, bevor Sie Einstellungen vornehmen. IndenSchneidmessernbendensichumdieSechskantschraube(2)Schlitze.FallsdieseSchlitzemitStaubverstopftsind,reinigen Sie die Schlitze. 1 Sechskantmutter 2 Sechskantschraube 3 Platte 4 Messerführung 5 Oberes Messer 6 Unteres Messer 7 Schneidmesserschutz WARTUNG67 Schmieren Wichtig: Warten Sie vor dem Schmieren unbedingt, bis das Getriebe vollständig abgekühlt ist. - Das Getriebe der Heckenschneiders sollte nach jeweils 25 Betriebsstunden geschmiertwerden.DieSchmieröffnungbendetsichunterderSchraube. Schrauben Sie zum Schmieren des Getriebes die Schraube heraus. Geben Sie in das Schmieröffnung ca. 3 g (4 cc) Schmierstoff auf den Punkt A des Getriebes und 5 g (7 cc) auf den Punkt B. Nach der Schmierung drehen Sie den Bolzen wieder fest. Nach dem Einfüllen der richtigen Menge an Schmiermittel tritt beim ersten Betrieb etwas Schmiermittel aus der Basis des Messers aus. ACHTUNG: Halten Sie die Zeitabstände für die Schmierung und die einzufüllende Menge an Schmierfett ein. Wenn der Heckenschneider nicht in den vorgegebenen Zeitabständen geschmiert wird, oder wenn zu wenig Schmierfett eingefüllt wird, kann es zu Schäden an mechanischen Bauteilen des Heckenschneiders kommen. Tägliche Inspektionen und Wartungsarbeiten Damit eine lange Lebensdauer Ihres Heckenschneiders gegeben ist, führen Sie täglich die folgenden Inspektionen und Wartungsarbeiten aus. - Vor der Verwendung:

• Überprüfen Sie den Heckenschneider vor Beginn der Arbeiten auf lose oder fehlende Bauteile. Überprüfen Sie insbesondere das Schneidwerk sorgfältig, und achten Sie darauf, dass die Befestigungsschrauben der Schneidmesser ordnungsgemäß festgezogen sind.

• Sorgen Sie vor Beginn der Arbeiten dafür, dass die Kühlluftdurchgänge und die Kühllamellen des Zylinders nicht verstopft sind. Reinigen Sie diese bei Bedarf. - Nach der Verwendung:

• Reinigen Sie den Heckenschneider äußerlich und überprüfen Sie den Heckenschneider auf Beschädigungen.

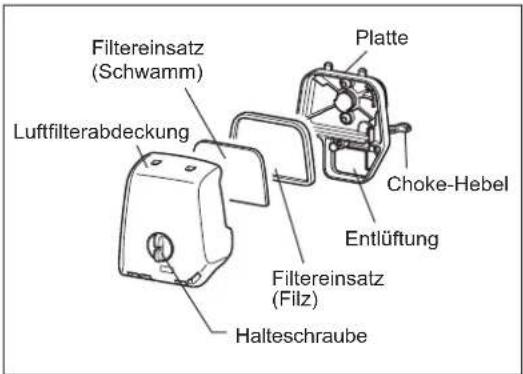

• ReinigenSiedenLuftlter.ReinigenSiedenLuftlterbeiArbeitenunterextrem staubigen Bedingungen mehrmals täglich.

• Überprüfen Sie die Schneidmesser auf Beschädigungen. Stellen Sie sicher, dass die Schneidmesser ordnungsgemäß befestigt sind.

• Falls sich die Schneidmesser im Leerlauf auch nach dem Einstellen der Leerlaufdrehzahl weiter bewegen, wenden Sie sich an Ihr autorisiertes Servicezentrum.

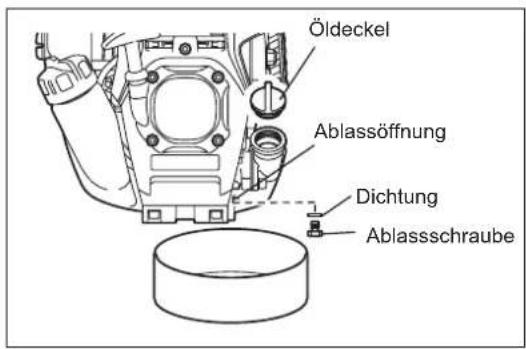

Die Schmieröffnung (unter dem Bolzen)68 SoführenSieeinenÖlwechselaus:

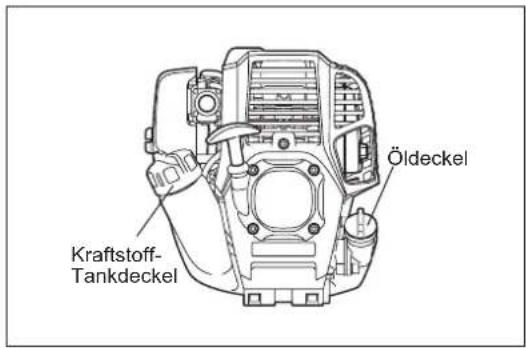

1) Stellen Sie sicher, dass der Kraftstoff-Tankdeckel ordnungsgemäß

2) Stellen Sie einen Behälter ausreichender Größe (Auffangwanne, usw.) unter die

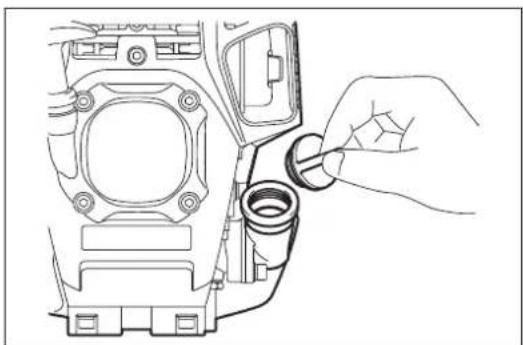

3) Drehen Sie die Ablassschraube heraus, und nehmen Sie anschließend

denÖldeckelab,damitdasÖlausderAblassöffnungießt.BewahrenSie die Dichtung der Ablassschraube gut auf, und achten Sie darauf, dass die ausgebauten Teile nicht verschmutzen.

4) NachdemallesÖlabgelassenwurde,setzenSiedieDichtungwiederaufdie

Ablassschraube auf, und ziehen Sie die Ablassschraube fest, so dass sich diese nicht löst und ein Leck verursacht. *WischenSieanSchraubeundMaschineanhaftendesÖlmiteinemTuchab. Alternative Ablassmethode NehmenSiedenÖldeckelab,neigenSiedenHeckenschneiderinRichtung Öleinfüllöffnung,undlassenSiedasÖlab. SammelnSiedasÖlineinemBehälter.

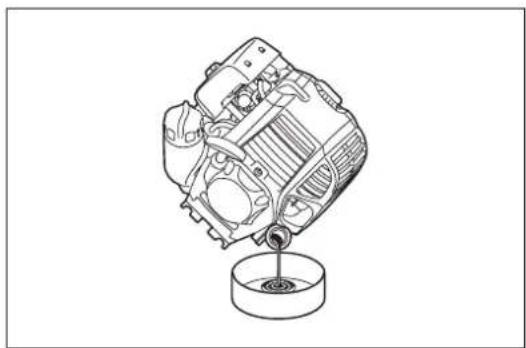

WECHSELN DES MOTORÖLS

Überaltertes Motoröl verkürzt die Lebensdauer der gleitenden und rotierenden Teile deutlich. Nehmen Sie daher unbedingt in den angegebenen ZeitabständeneinenÖlwechselvor,undfüllenSieunbedingtdievorgegebeneMengeanFrischölein. GEFAHR: Im Allgemeinen sind der Motorblock und das Motoröl nach dem unmittelbaren Stopp des Motors noch heiß. Überprüfen SievoreinemÖlwechsel,obsichderMotorblockunddasMotorölausreichendabgekühlthaben.Andernfallsbesteht Verbrennungsgefahr.WartenSienachdemStoppendesMotorsausreichendlange,bisdasMotorölindenÖltank zurückgelaufenist,damitderkorrekteÖlstandabgelesenwerdenkann. HINWEIS: Falls zu viel Öl eingefüllt wird, kann das Öl verschmutzt werden oder mit weißer Rauchentwicklung verbrennen. Zeiträume für den Ölwechsel: Nach den ersten 20 Betriebsstunden, anschließend nach jeweils 50 Betriebsstunden Empfohlenes Öl: ÖlderAPI-KlassikationSAE10W-30,KlasseSFoderhöher(ViertaktmotorfürAutos) Kraftstoff- Tankdeckel Öldeckel Öldeckel Ablassöffnung Dichtung Ablassschraube69

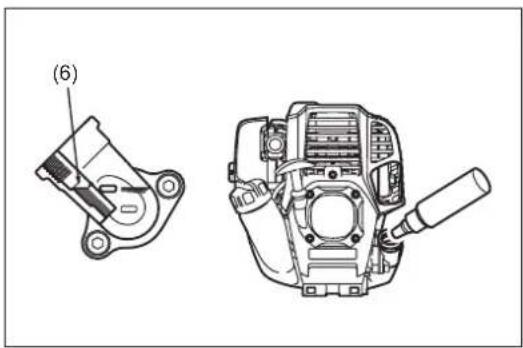

5) Legen Sie den Motor waagerecht ab, und füllen Sie nach und nach Frischöl bis

zur Markierung (6) der Obergrenze auf.

6) ZiehenSienachdemAuffüllendenÖldeckelfest,sodasssichdiesernicht

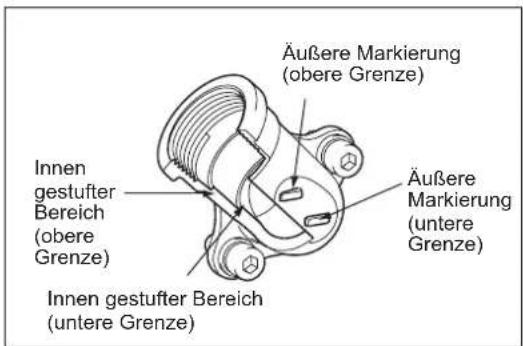

löstundeinAuslaufenvonÖlverursacht.FallsderÖldeckelnichtsicher festgezogenist,kannÖlauslaufen. Äußere Markierung (obere Grenze) Innen gestufter Bereich (obere Grenze) Innen gestufter Bereich (untere Grenze) Äußere Markierung (untere Grenze)

WICHTIGE PUNKTE ZUM ÖL

- Entsorgen Sie Altöl niemals über den Hausmüll, in die Erde oder in Abwassersysteme. Die Altölentsorgung ist gesetzlich geregelt. Halten Sie bei der Entsorgung stets die entsprechenden Gesetze und Bestimmungen ein. Wenden Sie sich bei Unklarheiten an ein autorisiertes Servicezentrum. - ÖlaltertmitderZeit,auchwennesnichtverwendetwird.FührenSieregelmäßigeineÜberprüfungundeinenÖlwechseldurch(Ölwechsel aller 6 Monate). Reinigen des Luftlters GEFAHR: OFFENE FLAMMEN STRENGSTENS VERBOTEN! ÜberprüfenundreinigenSiedenLuftltertäglichbzw.spätestensnach 10 Betriebsstunden. - Drehen Sie den Choke-Hebel vollständig zu, und halten Sie den Vergaser frei von Staub und Schmutz. - Lösen Sie die Halteschraube. - NehmenSiedieLuftlterabdeckungab. - Entnehmen Sie die Filtereinsätze, und klopfen Sie den Schmutz aus den Einsätzen. - Wenn die Filtereinsätze stark verschmutzt sind: Entnehmen Sie die Filterelemente, tauchen Sie diese in warmes Wasser oder in Wasser mit verdünntem neutralen Reinigungsmittel, und lassen Sie die Filtereinsätze anschließend vollständig trocknen. Drücken und schrubben Sie die Filtereinsätze beim Reinigen nicht. - Lassen Sie die Filtereinsätze vollständig trocknen, bevor Sie die Filtereinsätze wieder einbauen. Bei unzureichender Trocknung der Filtereinsätze können Schwierigkeiten beim Starten des Motors auftreten. - WischenSieanhaftendesÖlumdieLuftlterabdeckungunddieEntlüftungmit einem Putzlappen ab. - Passen Sie den Filtereinsatz (Schwamm) in den anderen Filtereinsatz (Filz) ein. Passen Sie die Filtereinsätze so in die Platte ein, dass der Schwamm in Richtung Luftlterabdeckungzeigt. - BringenSiedieLuftlterabdeckungunverzüglichan,undsichernSiediesemit Hilfe der Halteschraube. (Bringen Sie bei der Wiedermontage zuerst die obere Klemme und dann die untere Klemme wieder an.) HINWEIS: - Wenn übermäßig Staub an den Filtereinsätzen anhaftet, reinigen Sie die Filtereinsätze mehrere Male am Tag. Verschmutzte Filtereinsätze führen zum Absinken der Motorleistung und erschweren das Starten des Motors. - ReinigenSiedieFiltereinsätzevonÖl.FallsderBetriebmitölverschmutzten Filtereinsätzenfortgesetztwird,kannÖlausdemLuftlteraustretenundzu einerÖlverschmutzungführen. - Legen Sie die Filtereinsätze nicht auf der Erde oder an verschmutzten Stellen ab. Andernfalls können anhaftender Staub oder Schmutz Schäden am Motor verursachen. - Verwenden Sie zum Reinigen der Filtereinsätze niemals Kraftstoff. Die Filtereinsätze können durch Kraftstoff beschädigt werden. Luftlterabdeckung Filtereinsatz (Schwamm) Platte Choke-Hebel Entlüftung Filtereinsatz (Filz) Halteschraube (6)70

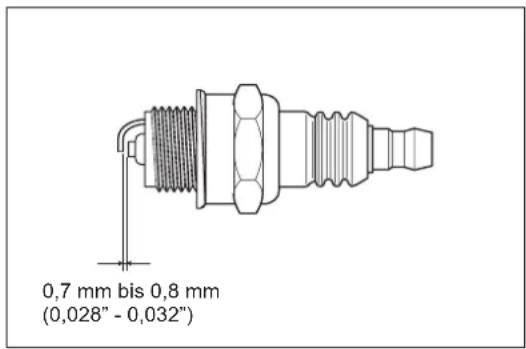

ÜBERPRÜFEN DER ZÜNDKERZE

- Schrauben Sie die Zündkerze ausschließlich mit dem mitgelieferten Universalschlüssel heraus- und ein. - Der Abstand zwischen den Elektroden der Zündkerze muss zwischen 0,7 und 0,8 mm liegen. Wenn der Abstand zu klein oder zu groß ist, korrigieren Sie den Abstand. Wenn die Zündkerze verschmutzt oder verstopft ist, reinigen Sie diese gründlich oder ersetzen Sie sie. ACHTUNG: Berühren Sie bei laufendem Motor niemals den Zündkerzenstecker (Gefahr eines Hochspannungsschlags). Reinigen des Kraftstofflters (Ansaugkopf im Kraftstofftank) WARNUNG: UMGANG MIT OFFENEN FLAMMEN STRENGSTENS VERBOTEN! ÜberprüfenundreinigenSiedenKraftstoffltermonatlichbzw.spätestensnach 50 Betriebsstunden. ÜberprüfenSiedenKraftstofflterregelmäßig.FührenSiedieuntengenannten Schritteaus,umdenKraftstofflterzuüberprüfen: (1) Nehmen Sie den Tankdeckel ab, und lassen Sie den Kraftstoff ab, bis der Tank leer ist. Überprüfen Sie das Tankinnere auf Fremdkörper. Entfernen Sie diese, falls vorhanden. (2) Ziehen Sie mit Hilfe eines Drahthakens den Ansaugkopf durch die Tanköffnung. (3) WennderKraftstofflterleichtverschmutztist,reinigenSiedenKraftstofflter. ReinigenSiedenKraftstofflter,indemSieihninKraftstoffschüttelnund ausklopfen. Drücken oder reiben Sie den Filter nicht, da der Filter dadurch beschädigt werden könnte. Der für das Reinigen verwendete Kraftstoff muss entsprechend der örtlich geltenden Gesetze und Bestimmungen entsorgt werden. WennderKraftstofflterverhärtetoderstarkverstopftist,tauschenSieden Filter aus. (4) DrückenSiedenKraftstofflternachdemÜberprüfen,Reinigenoder Austauschen bis ganz nach unten in den Kraftstofftank. EinverstopfteroderbeschädigterKraftstofflterkannzueinerunzureichenden Zufuhr von Kraftstoff und zu einem Absinken der Motorleistung führen. Tauschen SiedenKraftstoffltermindestensalle3Monateaus,damitdieZufuhrvon ausreichend Kraftstoff zum Vergaser sichergestellt ist. 0,7 mm bis 0,8 mm (0,028” - 0,032”) Kraftstofeitung Schlauchklemme Kraftstofflter Austauschen der Kraftstofeitung ACHTUNG: OFFENE FLAMMEN STRENGSTENS VERBOTEN! ÜberprüfenundreinigenSiedieKraftstofeitungtäglichbzw.spätestensnach 10 Betriebsstunden. TauschenSiedieKraftstofeitungnach200Betriebsstundenoderspätestens, unabhängig von der Betriebsdauer, jährlich aus. Anderenfalls kann es zu einem Brand durch austretenden Kraftstoff kommen. FallsSieaustretendenKraftstoffbemerken,tauschenSiedieKraftstofeitungsofort aus.

INSPEKTION VON SCHRAUBEN UND MUTTERN

- Ziehen Sie lose Schrauben, Muttern usw. wieder fest. - PrüfenSieaufKraftstoff-undÖlleckagen. - Tauschen Sie beschädigte Bauteile durch neue aus, damit ein sicherer Betrieb gegeben ist.

REINIGEN VON BAUTEILEN

- Halten Sie den Motor stets sauber, wischen Sie den Motor mit einem Putzlappen ab. - Halten Sie die Zylinderlamellen frei von Sand und Staub. An den Lamellen anhaftender Staub und Schmutz kann zum Festfressen des Kolbens führen.

AUSTAUSCHEN VON DICHTUNGEN

Setzen Sie nach einem Zerlegen des Motors neue Dichtungen ein. Falls Wartungsarbeiten und Einstellungen vorgenommen werden müssen, die nicht in dieser Betriebsanleitung erläutert sind, wenden Sie sich an Ihr autorisiertes DOLMAR Servicecenter. Kraftstofeitung71 - Gehen Sie zum Ablassen des Kraftstoffs aus dem Tank und dem Vergaser wie folgt vor:

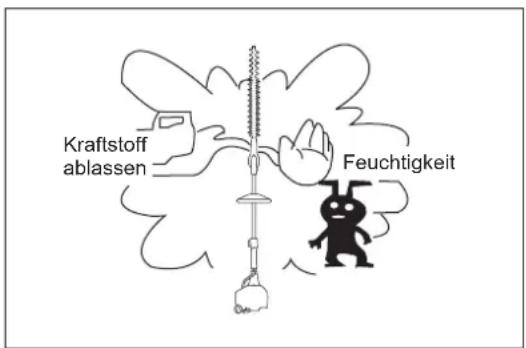

1) Nehmen Sie den Kraftstoff-Tankdeckel ab, und lassen Sie den Kraftstoff

vollständig ab. Entfernen Sie ggf. im Kraftstofftank zurückbleibende Fremdkörper vollständig.

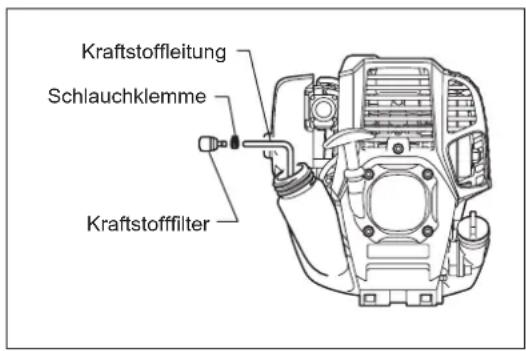

2) ZiehenSiemitHilfeeinesDrahthakensdenKraftstofflterdurchdie

3) Betätigen Sie die Anlasseinspritzpumpe, bis der Kraftstoff aus der Pumpe

abgeleitet wurde, und lassen Sie den in den Tank gelangten Kraftstoff aus dem Tank ab.

4) Setzen Sie den Filter wieder in den Kraftstofftank ein, und ziehen Sie den

Tankdeckel sicher fest.

5) Betreiben Sie die Maschine, bis sie stehenbleibt.

- SchraubenSiedieZündkerzeheraus,undgebenSieeinigewenigeTropfenÖlin die Zündkerzenöffnung. - ZiehenSieanschließenddenStartergriffleicht,sodassdasÖlüberdieInnenseite des Zylinders verteilt wird, und schrauben Sie dann die Zündkerze wieder ein. - Ziehen Sie den Schutz über die Schneidmesser. - Lagern Sie das Gerät grundsätzlich in waagerechter Position oder mit der Motoreinheit nach unten zeigend. Andernfalls kann enthaltenes Motoröl auslaufen. - Achten Sie dabei auf einen sicheren Stand des Gerätes, um ein Umfallen und damit Verletzungen und Beschädigungen an Mensch oder Maschine zu vermeiden. - Bewahren Sie den abgelassenen Kraftstoff in einem zugelassenen Behälter an einem gut belüfteten und schattigen Ort auf. WARNUNG: Stoppen Sie vor dem Ablassen des Kraftstoffs unbedingt den Motor, und warten Sie, bis sich der Motor abgekühlt hat. Andernfalls kann es zu Verbrennungen oder zu einem Brand kommen. ACHTUNG: Wenn die Maschine für längere Zeit eingelagert wird, lassen Sie den gesamten Kraftstoff aus Tank und Vergaser ab, und lagern Sie die Maschine an einem trockenen und sauberen Ort. AUFBEWAHRUNG Kraftstoff ablassen Feuchtigkeit72 Maßnahmen nach einer längeren Lagerung - NehmenSienacheinerlängerenLagerungvordemStartendesMotorsunbedingteinenÖlwechselvor(sieheS.68).Ölzersetztsichmit der Zeit, auch wenn die Maschine nicht verwendet wird. Betriebs- dauer Position Vor jedem Betrieb Täglich (10 h) 25 h 50 h 200 h Außerbetriebnahme/ Einlagern Seite in dieser Anleitung Motoröl Inspizieren/ Reinigen

Festziehen von Bauteilen (Schraube, Mutter) Inspizieren

Kraftstofftank Reinigen/ Inspizieren

Gashebel Funktion überprüfen

Stoppschalter Funktion überprüfen 61, 63 Schneidmesser Inspizieren 61, 66 Leerlaufdrehzahl Inspizieren/ Einstellen

Zündkerze Inspizieren

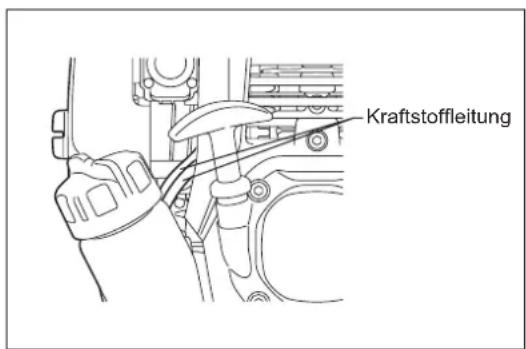

Kraftstofeitung Inspizieren

Schmierfett Getriebe Nachfüllen

Kraftstofflter Reinigen/ Ersetzen

Abstand zwischen Lufteinlassventil und Luftauslassventil Einstellen

Vergaser Kraftstoff ablassen

*1 Nehmen Sie den ersten Wechsel nach 20 Betriebsstunden vor. *2 Wenden Sie sich für eine Inspektion nach 200 Betriebsstunden an ein autorisiertes Servicezentrum oder an eine autorisierte Werkstatt. *3 Setzen Sie nach dem Leeren des Kraftstofftanks den Betrieb des Motors fort, damit der Vergaser geleert wird.73 Überprüfen Sie erst ein Problem selbst, bevor Sie eine Reparatur anfordern. Falls eine Anomalität auftritt, kontrollieren Sie die Maschine anhand der Beschreibungen in dieser Betriebsanleitung. Gebrauchen Sie die Maschine nicht zweckentfremdet, und demontieren Sie Bauteile ausschließlich wie erläutert. Wenden Sie sich für Reparaturen an ein autorisiertes Servicezentrum oder einen Vertreter vor Ort. Problem Mögliche Ursache (Fehlfunktion) Abhilfe Motor startet nicht Anlasseinspritzpumpe nicht betätigt Betätigen Sie die Pumpe 7 bis 10 Mal. Niedrige Ziehgeschwindigkeit des Starterseils Ziehen Sie kräftig. Kraftstoffmangel Füllen Sie Kraftstoff auf. VerstopfterKraftstofflter Reinigen GebrocheneKraftstofeitung BegradigenSiedieKraftstofeitung. Überalterter Kraftstoff Überalterter Kraftstoff erschwert das Starten. Ersetzen Sie den überalterten Kraftstoff durch frischen. (Empfohlenes Austauschintervall: 1 Monat) Übermäßige Kraftstoffansaugung Stellen Sie den Gashebel von mittlerer Drehzahl auf hohe Drehzahl ein, und ziehen Sie den Startergriff, bis der Motor startet. Nach dem Start des Motors beginnen sich die Schneidmesser zu bewegen. Achten Sie auf die Schneidmesser. Falls der Motor nicht startet, schrauben Sie die Zündkerze heraus, trocknen Sie die Elektroden ab, und schrauben Sie die Zündkerze wieder wie vorher ein. Starten Sie wie angegeben. Zündkerzenstecker gelöst Ordnungsgemäß anschließen Verschmutzte Zündkerze Reinigen Falscher Abstand der Zündkerzenelektroden Stellen Sie den Abstand ein. Andere Anomalität der Zündkerze Wechseln Problem mit dem Vergaser Fordern Sie eine Inspektion und Wartung an. Starterseil kann nicht gezogen werden Fordern Sie eine Inspektion und Wartung an. Problem mit dem Antriebssystem Fordern Sie eine Inspektion und Wartung an. Motor stoppt gleich Motordrehzahl erhöht sich nicht Unzureichendes Aufwärmen Führen Sie einen Aufwärmbetrieb durch. Choke-Hebel ist auf „ “ gestellt, obwohl der Motor vorgewärmt wurde Stellen Sie den Choke-Hebel auf „ “. VerstopfterKraftstofflter Reinigen oder Ersetzen VerschmutzteroderverstopfterLuftlter Reinigen Problem mit dem Vergaser Fordern Sie eine Inspektion und Wartung an. Problem mit dem Antriebssystem Fordern Sie eine Inspektion und Wartung an. Schneidmesser bewegen sich nicht Motor sofort stoppen! Unangemessener Winkel des Schneidwerks Überzeugen Sie sich, dass der Feststellwinkel richtig einrastet. Schneidmesser-Befestigungsmutter gelöst Ordnungsgemäß festziehen In den Schneidmessern haben sich Zweige verfangen. Fremdkörper entfernen Problem mit dem Antriebssystem Fordern Sie eine Inspektion und Wartung an. Hauptblock vibriert nicht normal Motor sofort stoppen! Gebrochene, verbogene oder abgenutzte Schneidmesser Schneidmesser austauschen Schneidmesser-Befestigungsmutter gelöst Ordnungsgemäß festziehen Problem mit dem Antriebssystem Fordern Sie eine Inspektion und Wartung an. Schneidmesser stoppen nicht sofort Motor sofort stoppen! Zu hohe Leerlaufdrehzahl Einstellen Gas-Seilzug hat sich gelöst Ordnungsgemäß befestigen Problem mit dem Antriebssystem Fordern Sie eine Inspektion und Wartung an. Motor stoppt nicht Betreiben Sie den Motor im Leerlauf; und stellen Sie den Choke-Hebel auf „
