| Ürün tipi | Direkli çit budama makası |
| Marka | Dolmar |
| Model | MH246.4DF |
| Boyutlar (Uzunluk x Genişlik x Yükseklik) | 2050 x 221 x 241 mm |
| Net ağırlık | 6,6 kg |
| Motor tipi | 4 zamanlı, tek silindirli, hava soğutmalı |
| Silindir hacmi | 25,4 cm³ |
| Maksimum motor gücü | 0,77 kW, 7000 min⁻¹'de |
| Yakıt deposu hacmi | 0,6 L |
| Önerilen yakıt | Kurşunsuz benzin (oktan sayısı ≥ 87, maks. %10 alkol) |
| Önerilen motor yağı | SAE 10W-30, API sınıfı SF veya üstü |
| Kesme uzunluğu | 490 mm |
| Maksimum dal çapı | 7 mm |
| Kesme hızı | 4200 min⁻¹ |

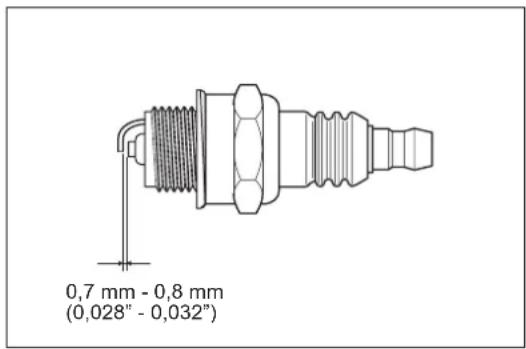

| Ateşleme bujisi | NGK CMR4A, elektrot aralığı 0,7 - 0,8 mm |
| Ses basıncı seviyesi | 90,2 dB(A) |
| Ses gücü seviyesi | 104,1 dB(A) |
| Titreşim (arka tutamak) | 7,0 m/s² (belirsizlik K=3,1 m/s²) |
| Titreşim (ön tutamak) | 5,1 m/s² (belirsizlik K=1,5 m/s²) |
| Güvenlik | Durdurma anahtarı, kilit kolu, bıçak koruyucu, acil durum çözücülü omuz askısı |
| Rutin bakım | Hava filtresi temizliği, buji kontrolü, 25 saatte bir dişli kutusu yağlaması, motor yağı değişimi |
| Dahil aksesuarlar | Bıçak koruyucu, anahtar, omuz askısı (opsiyonel) |
Sık sorulan sorular - MH246.4DF DOLMAR
Kullanıcıların soruları hakkında MH246.4DF DOLMAR
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Çit budayıcılar PDF formatında ücretsiz! Kılavuzunuzu bulun MH246.4DF - DOLMAR ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. MH246.4DF markasının DOLMAR.
KULLANIM KILAVUZU MH246.4DF DOLMAR
Bu Kılavuzu dikkatlice okuyun ve anladığınızdan emin olun. Bu Kılavuzda verilen güvenlik uyarlarını daima alın. Yanlış kullanım ciddi yaralanmalara neden olabilir!
DOLMAR uzun çit budamayı tercih ettiğiniz için çok teşekkür ederiz. Kapsamlı bir geliştirme programının ve uzun yıllara dayanan bilgi ve birikimin sonucu doğan bu ürünü sizlere sunmaktan dolayı gurur duyuyoruz.
DOLMAR uzun çit budamanızdan mümkün olan en iyi sonuçları güvenli bir şekilde elde etmek için, lütfen makineyi kullanmaya başlamadan önce DOLMAR uzun çit budamanın doğru şekilde çalıştırıldığından emin olmak üzere, bu kılavuzu dikkatli bir şekilde okuyun ve burada verilen tüm talimatları takip edin.
İçindekiler Sayfa
Simgeler 218
Güvenlik talimatlari 219
Teknik veriler....224

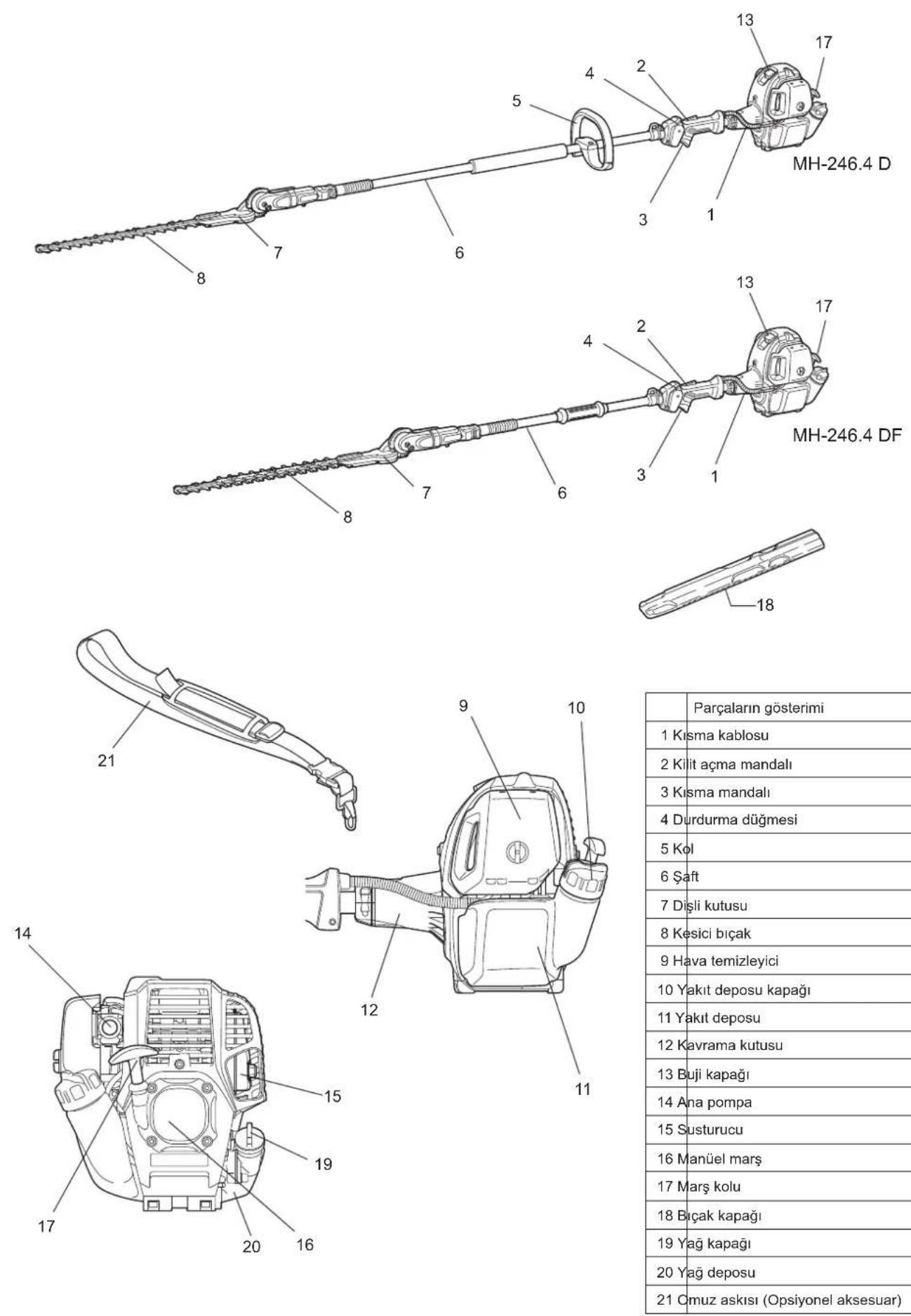

Parçalarin gösterimi 225
Montaj....226

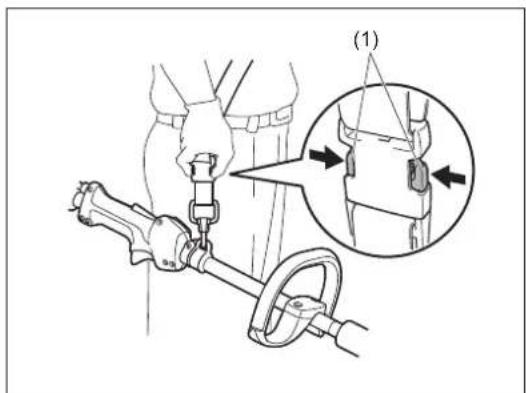

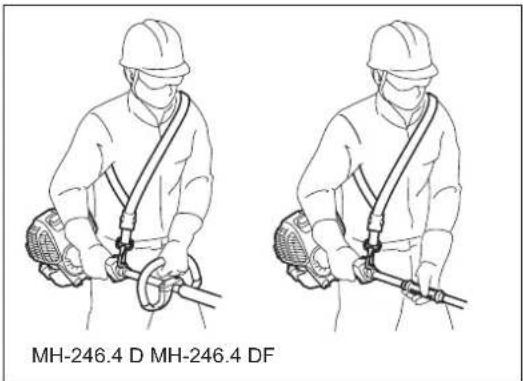

Omuz askisi (opsiyonel aksesuar) 226
Kullanilabilir yakitlar/yakit doldurma....227
Motor çalıştırilmadan önceki önlemler 229
Uzun çit budamanin çalıştırılması ......232
Bakim....234
Saklama....239
Sorun giderme 241

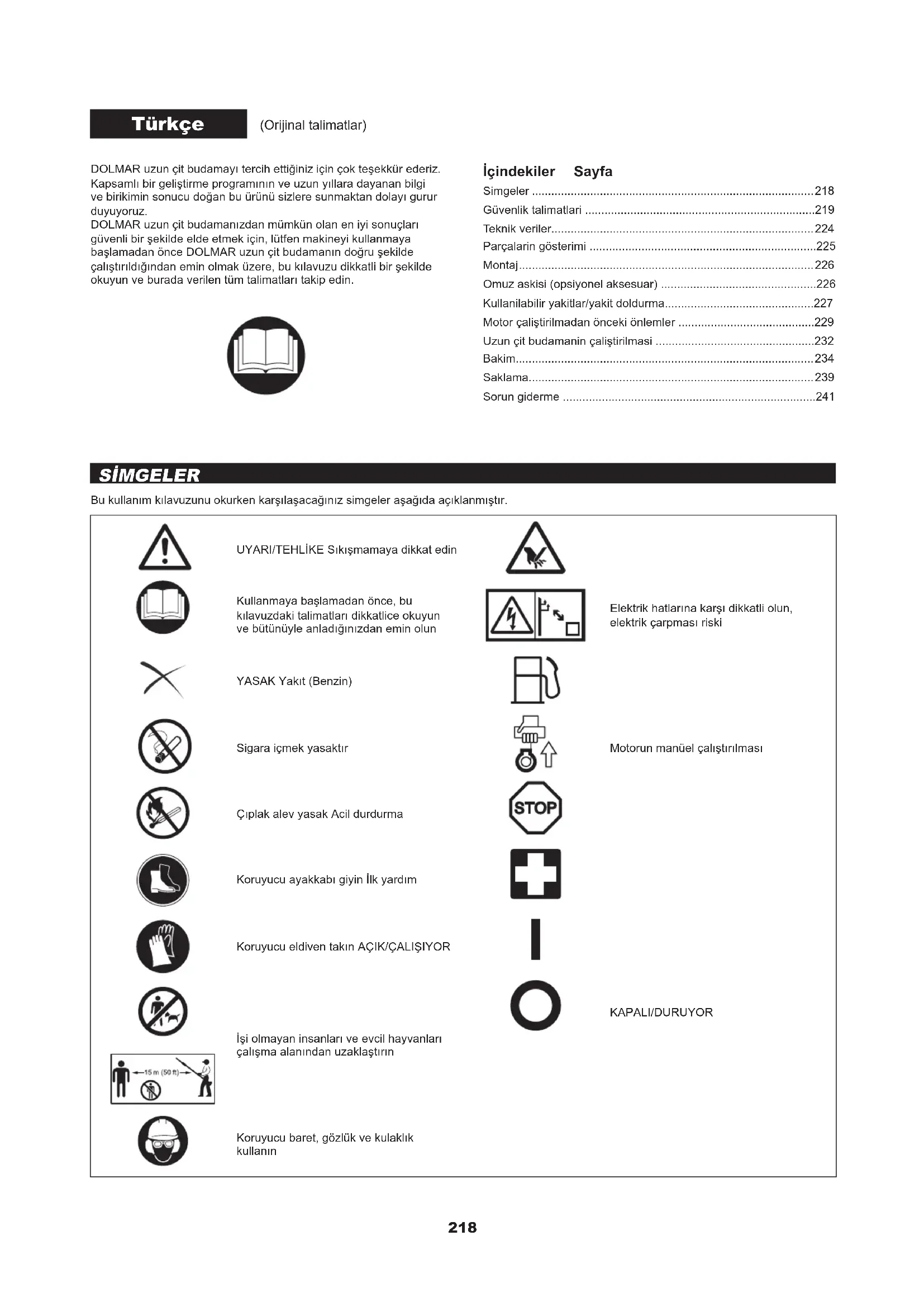

SIMGELER
Bu kullanım kılavuzunu okurken karşılaşacağını simgeler aşağıda açıklanmıştır.
UYARI/TEHLİKE Sıkışmamaya dikkat edin
Kullanmaya başlamadan önce, bu kılavuzdaki talimatları dikkatlice okuyun ve bütünüyle anladığınızdan emin olun
YASAK Yakıt (Benzin)
Sigara içmek yasaktır
Çıplak alev yasak Acil durdurma
Koruyucu ayakkabı giyin İlk yardım
Koruyucu eldiven takın AÇIK/ÇALIŞIYOR
İsi olmayan insanları ve evcil hayvanları çalışma alanından uzaklaştırın
Elektrik hatlarına karşı dikkatli olun, elektrik çarpması riski
Motorun manüel çalıştırılması
KAPALI/DURUYOR
Genel Talimatlar
- Kullanmaya başlamadan önce, bu kılavuzu dikkatlice okuyun ve uzun çit budamanın doğru kullanımını iyice öğrenin. BU MAKİNE, YANLIŞ KULLANILMASI DURUMUNDA CİDDİ YARALANMALARA YOL AÇABİLİR!
- Uzun çit budamayı başka birine ödünç verirken, daima makinenin güvenli kullanımına ilişkin talimatları hatırlatın. Kullanım kılavuzunun da uzun çit budamayla birlikte verildiğinden emin olun.
- Uzun çit budamayı ilk defa kullanacaklar, makinenin doğru kullanımı hakkında temel talimatlar için satıcılarına danışmalıdır.
- Gerektiğinde hızlı bir şekilde başvurulabilmesi için, bu kılavuzu kolay ulaşılabilecek bir yerde saklayın.
- 18 yaşından küçük kişilerin uzun çit budamayı kullanmasına izin vermeyin. Ancak, 16 yaşından büyükler bu uzun çit budamayı makinenin çalıştırılmasını bilen bir yetişkinin nezaretinde eğitim amacıyla çalıştırabilirler.
- Uzun çit budamayı daima büyük bir dikkat ve özenle kullanın.
- Makine üzerinde kesinlikle değişiklik yapmaya çalışmayın.
- Ülkenizde uzun çit budama kullanımı konusunda yürürlükte olan yönetmeliklere uyun.
- Üzun çit budamanın aşağıda sıralanan koşullarda kullanılması, ciddi yaralanmalara yol açabilir. Çit budamayı şu hallerde kullanmayın:
- Kendinizi yorgun veya hasta hissediyorsanız.
- Alkol ve/veya ilaç aldıktan sonra.
- Gece veya aydınlatma koşullarının zayıf olduğu koşullarda.
- Hamileyken.
Kullanım amacı
- Bu uzun çit budama yalnızca çitler ve çalıların budanması amacıyla tasarlanmıştır. Uzun çit budamayı kesinlikle başka amaçlarla kullanmayın.
Kişisel koruyucu ekipmanlar
- Çalışma sırasında giyilen kıyafetler mutlaka işlevsel ve dar olmalı, ancak hareket kabiliyetini kısıtlamamalıdır. Çalışlara veya makineye takılabilecek bol kıyafetler giymeyin veya takılar takmayın.

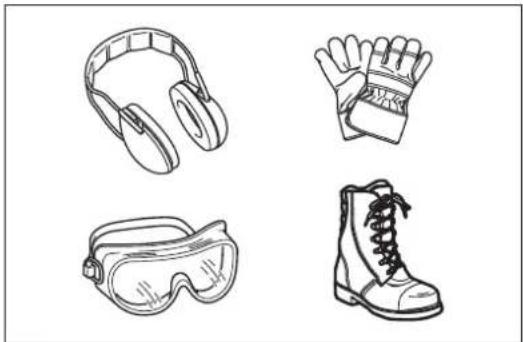

- Kafa, göz, ayak, el ve kulak yaralanmalarına karşı yeterli koruma için, uzun çit budamayla çalışırken aşağıda belirtilen koruyucu ekipmanları ve kıyafetleri kullanın.
- Kafa veya göz yaralanmalarını önlemek için, koruyucu gözlük veya siper (2) içeren bir koruyucu baret (1) takın.
- Duyma bozukluklarını önlemek için, daima uygun kulak koruyucular (3) kullanın.
- Vücudu iyice saran iş önlüklerinin (4) giyilmesi önerilir.
- Uzun çit budamayı çalıştırırken daima sağlam, deri çalışma eldiveni (5) takın.
- Uzun çit budamayı kullanırken, daima altı kaymayan sağlam ayakkabılar (6) giyin. Özel iş ayakkabıları, yere sağlam basmanızı sağlar ve yaralanmalara karşı sizi korur.
- Bıçaklara veya bıçak ünitesine dokunmadan önce koruyucu eldiven takın. Bıçaklar, çıplak olması halinde ellerinizi ciddi şekilde kesebilir.
Çalışma alanı güvenliği
- ΔΕΗLİKE: Uzun çit budamayı elektrik hatlarından ve haberleşme kablolarından uzak tutun. Yüksek gerilim hatlarına uzun çit budamayla dokunulması veya yaklaşılması ciddi yaralanmalara ve hatta ölüme neden olabilir. Çalışmaya başlamadan önce, çalışma alanı etrafındaki güç hatlarına ve elektrikli citlere dikkat edin.
- Motoru yalnızca dışarıda, iyi havalandırılan bir alanda çalıştırın. Motorun sıkışık veya iyi havalandırılmayan bir alanda çalıştırılması, boğulma veya karbon monoksit zehirlenmesi neticesi ölümlere yol açabilir.
- Çalışma sırasında etraftaki kişileri, özellikle de çocukları ve hayvanları uzun çit budamadan en az 15 m uzakta tutun. Birisi yakınınıza yaklaştığında motoru derhal durdurun.
- Çalışmaya başlamadan önce çalışma alanında çitler, taşlar ve benzeri sert nesneler olup olmadığını kontrol edin. Aksi takdirde, bıçaklar hasar görebilir.
- ⚠️ UYARI: Bu ürünün kullanımı sonucu, solunum hastalıklarına veya diğer hastalıklara neden olabilecek kimyasal maddeler içeren tozlar meydana gelebilir. Böcek ilaçları, gübreler ve zararlı bitki zehirlerinde bulunan bileşikler bu tür maddelere örnek olarak verilebilir. Maruziyetlerden kaynaklanan riskler, bu tip işleri ne sıklıkla yaptığınıza bağlı olarak değişir. Bu kimyasal maddelere maruziyetinizi azaltmak için: iyi havalandırılan bir ortamda çalışın ve mikroskobik partiküllerin tutulması için özel olarak tasarlanmış toz maskeleri vb. gibi kişisel koruyucu ekipmanlar kullanın.
Uzun çit budamanın çalıştırılması
- Makineyi monte etmeye veya ayarlamaya başlamadan önce, motoru kapalı konuma getirin ve buji kapağını çıkartın.
- Uzun çit budamayı çalıştırmadan önce, daima makinenin güvenli ve çalışır durumda olduğundan emin olun.
- Makine hasarlıysa kesinlikle motoru çalıştırmayı denemeyin.
- Kısma mandalı güvenlik mekanizmasının çalışmasını kontrol edin. Kilit açma mandalı mutlaka sorunsuz ve kolay çalışmalıdır. Kilit açma mandalının işlevini doğru şekilde yerine getirdiğinden emin olun. Kolların temiz ve kuru olduğunu kontrol edin ve doğru şekilde çalıştiğından emin olmak için Durdurma düğmesini test edin.
Uzun çit budamayı daima bu kullanım kılavuzunda verilen talimatlara uygun şekilde çalıştırın.
Uzun çit budamayı çalıştırmak için aşağıdaki talimatları takip edin
- Uzun çit budamayı yalnızca makine doğru şekilde monte edildikten ve gerekli tüm aksesuarları yerine takıldıktan sonra çalıştırın.
- Motoru çalıştırırken, biçakları vücudunuzdan ve zemin de dahil diğer nesnelerden uzakta tutun. Biçaklar, ilk çalıştırma sırasında hareket edebilir ve ciddi yaralanmalara, biçak hasarlarına ve/veya diğer maddi hasarlara neden olabilir.
- Motoru çalıştırmadan önce, kesici bıçakların dal, taş vs. gibi herhangi bir yabancı maddeyle temas etmediğinden emin olun.
- Motor sorunları ortaya çıkarsa, motoru derhal durdurun.
- Marş kolunu çekerken, makineyi sol ayağınızla zemine sağlam şekilde bastırın. Kesinlikle tahrik şaftı üzerine basmayın.
- Bıçaklar rölantide hareket ediyorsa, motoru durdurun ve rölanti hızını düşürün.
- Uzun çit budamayı çalıştırırken, daima her iki koldan sağlam şekilde kavrayın. Parmaklarını zı her bir kol etrafına kenetleyin ve kolu baş parmağınızla işaret parmağınız arasına oturtun. Uzun çit budamayı sürekli kontrol altında tutmak için, çalışma esnasında ellerinizin konumunu değiştirmekten kaçının. Kontrol kollarının iyi durumda olduğundan ve nem, çamur, yağ veya gres içermediğinden emin olun.

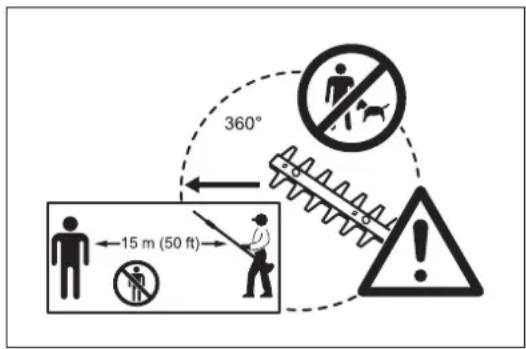

Yere her zaman sağlam ve dengeli basın
- Motor sorunları ortaya çıkarsa veya makine anormal sesler çıkartarak çalışmaya başlarsa, motoru derhal durdurun ve çalışmayı kesin.
- Egzoz dumanları zehirlidir. Makineyi kesinlikle kapalı bir odada veya havalandırmasız bir tünelde kullanmayın (boğulma ve gaz zehirlenmesi riski). Karbon monoksitin kokusuz bir gaz olduğuna dikkat edin. Motor çalışırken çalışma alanının daima iyi havalandırıldığından emin olun.
- Dinlenirken veya uzun çit budamanın başından ayrılmadan önce motoru durdurun. Makineyi güvenli bir konuma yerleştirin ve yakınlarda tutuşabilir malzemeler bulunmadığından emin olun.

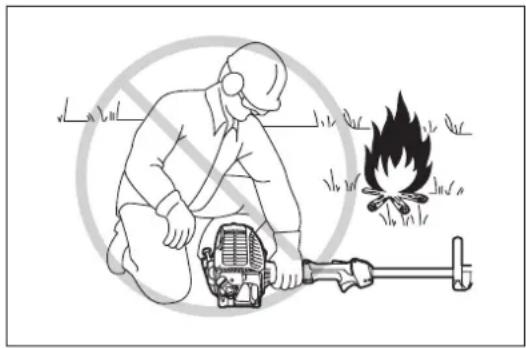

- Sıcak bir uzun çit budamayı kesinlikle kuru otların veya tutuşabilir malzemelerin üzerine bırakmayın.
- Yangın riskini azaltmak için, motoru ve susturucuyu artıklardan, yapraklardan ve aşırı yağdan temizleyin.
- Susturucu arızalıysa, makineyi kesinlikle çalıştırmayın.
- Taşımadan önce motoru kapatın.
- Aşağıdaki durumlarda motoru mutlaka durdurun:
- Dinlenirken
- Makineyi taşırken
- Makineyi temizlerken
- Makineye yakıt doldururken
- Makine üzerinde bakım gerçekleştirirken
- Makinedeki bir sorunu çözerken
- Makineyi mutlaka şaftından tutarak yatay konumda taşıyın. Sıcak susturucuyu vücudunuzdan uzakta tutun.
- Makineyi bir araç içerisinde taşırken, daima uzun çit budamayı artık yakıt kaçağına yol açmayacak şekilde güvenli bir konumda taşıyın.
- Uzun çit budamayı bir araç içerisinde taşımadan önce yakıt deposunu mutlaka boşaltın.
- Makineyi araçtan indirirken, uzun çit budamayı yere düşürmemeye özellikle dikkat edin; aksi takdirde yakıt deposu ciddi şekilde hasar görebilir.
- Acil durumlar dışında, uzun çit budamayı kesinlikle elinizden atmayın; aksi takdirde, makine ciddi şekilde hasar görebilir.
- Uzun çit budamayı çalıştırırken, daima makineyi yerden belirli bir yükseklikte tutun. Makineyi kesinlikle yerde sürüklemeyin, aksi takdirde yakıt deposu hasar görebilir ve hatta yangın çıkabilir.
- Uzun çit budamanın kesici bölümünün nakliye ve koruma sırasında korunması ve sabitlenmesi için verilen kesici kapağını mutlaka kullanın.
- Makine ağır bir darbe alırsa veya düşerse, çalışmaya devam etmeden önce durumunu kontrol edin. Yakıt kaçağı olup olmadığını tespit etmek için yakıt sistemini ve arıza olup olmadığını tespit etmek için kontrol ve güvenlik cihazlarını kontrol edin. Herhangi bir hasar veya şüphelendiğiniz bir durum varsa, yetkili servis merkezimize kontrol ve onarım talebinde bulunun.
- Dinlenirken
- Makineyi taşırken
- Makineyi temizlerken
- Makineye yakıt doldururken
- Makine üzerinde bakım gerçekleştirirken
- Makinedeki bir sorunu çözerken
- Yakıt doldurmaya başlamadan önce, motoru durdurun.
- Çıplak alevlerin yakınında kesinlikle yakıt doldurmayın.
- Yakıt doldururken kesinlikle sigara içmeyin.
- Yakıt doldurmaya başlamadan önce motorun soğuması için yeterince bekleyin.
- Cildinize petrol ürünleri temas etmemesine özellikle dikkat edin. Yakıt doldururken benzin buharını solmayın ve daima koruyucu eldiven takın.
Koruyucu ekipman ve kıyafetlerinizi düzenli aralıklarla değiştirin ve temizleyin.
- Toprağın kirlenmesini önlemek (çevre koruması) için, benzin ve yağ dökülmelerine karşı özellikle dikkat edin. Uzun çit budama üzerine benzin veya yağ dökülürse, derhal uzun çit budamanın yüzeyini bir bez parçasıyla temizleyin. Aniden alev almaması için uygun, kapalı bir çöp kutusuna atmadan önce ıslak bez parçalarının tamamen kurumasını bekleyin.
- Kıyafetlerinize yakıt bulaşmadığından emin olun. Yakıtlą kirlenen kıyafetlerinizi derhal değiştirin (yangın tehlikesi).
- Yakıt deposunu kapatın ve yakıt deposu kapağını sağlam şekilde sıkın. Motoru yeniden çalıştırmak için, uzun çit budamayı yakıt doldurulan alandan en az 3 metre uzağa taşıyın.
- Güvenli şekilde sıkılı olduğundan emin olmak için, yakıt deposu kapağını düzenli aralıklarla kontrol edin.
- Makineye kesinlikle kapalı bir ortamda yakıt doldurmayın. Yakıt buharı zemin seviyesinde birikebilir (patlama riski).
- Yakıtı yalnızca uygun kaplarda muhafaza edilen ve depolanan yakıta çocukların erişemeyeceklerinden emin olun.
Çalıştırma
- Acil bir durumda, motoru derhal durdurun.
- Çalışma sırasında normal olmayan bir durum (örn. gürültü, titreşim) hissederseniz, motoru derhal durdurun. Bu durumun nedeni bulunup çözülene kadar uzun çit budamayı kullanmayın.
- Kısma mandalı serbest bırakıldıktan veya motor kapalı konuma getirildikten sonra biçak kısa bir süre daha hareket etmeye devam edecektir. Bu nedenle, bıçaklara temas etmek için acele etmeyin.
- Makineyi kesinlikle tek elle kullanmaya çalışmayın. Kontrolü kaybetmeniz ciddi ve hatta ölümcül kazalara yol açabilir. Kesik yarası riskini azaltmak için, ellerinizi ve ayaklarını bıçaklardan uzak tutun.
- Makineyi çalıştırırken sağ elinizi omuz hizanızın altında tutun. Aksi takdirde, kontrolünüzü kaybedebilir ve yaralanabilirsiniz.
- Çalışma sırasında bıçakları kesinlikle taş veya metal gibi sert nesnelere çarpmayın. Tel çitlerin yakınında veya dibindeki çitleri keserken daha dikkatli olun. Zemine yakın bir şekilde çalışıyorsanız, bıçaklar arasına kum, çakıl veya taş girmediğinden emin olun.
- Bıçaklar, taş veya diğer sert cisimlerle temas ederse, motoru derhal durdurun ve buji kapağını çıkartıktan sonra bıçaklarda hasar olup olmadığını kontrol edin. Hasarlıysa, bıçakları değiştirin.
- Hareket halindeki bıçaklara kesinlikle dokunmayın ve yaklaşmayın. Bıçaklar parmağınızı kolayca kesebilir. Bıçağı taşırken veya bıçağa yaklaşırken, motoru kapalı konuma getirin ve buji kapağını çıkartın.
- Biçaklar arasına kalın dallar sıkışırsa derhal motoru durdurun, uzun çit budamayı yere bırakın ve ardından buji kapağını veya aküyü çıkarttıktan sonra sıkışan dalları temizleyin. Makineyi tekrar kullanmaya başlamadan önce biçaklarda hasar olup olmadığını kontrol edin.
- Bıçaklar sıkışmışken motorun hızlandırılması, yükü arttırır ve neticesinde motorun ve/veya kavramanın hasar görmesine neden olabilir.
- Çalışma sırasında kesme böçaklarında çatlak veya körelmiş kenar olup olmadığını sık sık kontrol edin. Kontrol etmeden önce, motoru kapalı konuma getirin ve böçaklar tamamen duruncaya kadar bekleyin. Çatlaklar yalnızca yüzeysel dahi olsa, hasarlı veya körelmiş böçakları derhal değiştirin.
- Dişli kutusuna dokunmayın. Dişli kutusu, çalışma sırasında isinir.
- Yorgunluk nedeniyle kontrolünüzü kaybetmemek için düzenli olarak mola verin. Her saat başı 10 ila 20 dakika mola vermenizi öneririz.
- Kesime başlamadan önce, maksimum hıza ulaşmak için kısma mandalını sonuna kadar çekin.
- Çalışma sırasında uzun çit budamayı daima iki elinizle tutun.
- Uzun çit budamayı yalnızca iyi aydınlatılan ve görüşün açık olduğu yerlerde kullanın. Soğuk mevsimlerde kaygan ve ıslak alanlarda (buzlu ve karlı) çalışırken dikkatli olun (kayma tehlikesi) ve daima yere sağlam basın.
- Uzun çit budamayı kesinlikle sabit olmayan bir yüzey üzerinde veya dik bir eğimde çalıştırmayın.
- Uzun çit budamayı kesinlikle merdiven üzerinde çalıştırmayın.
- Uzun çit budamayı kesinlikle ağaca çıkarak çalıştırmayın.
- Sendelememek veya takılıp düşmemek için, uzun çit budamayı çalıştırırken kesinlikle geri geri yürümeyin.
- Makine temizlik veya servis işlemlerine başlamadan önce motoru daima durdurun. Ayrıca, motoru durdurmadan kesinlikle parça değiştirmeye çalışmayın.
- Kesici ünite hasar görmüş veya aşınmışsa, uzun çit budamayı kullanmayın.
- Kan dolaşımı zayıf olan kişilerin aşırı titreşime maruz kalması, damarların veya sinir sisteminin zarar görmesine yol açabilir. Titreşim, parmaklarda, ellerde ve bileklerde şu semptomlara neden olabilir: "Uyuşma" (hissizlik), karıncalanma, ağrı, batma hissi, cilt renginin veya cildin değişmesi. Bu semptomlardan herhangi biri ortaya çıkarsa, doktora başvurun!
- "Beyaz parmak hastalığı" riskini düşürmek için, çalışma sırasında ellerinizi sıcak tutun ve makine ve aksesuarlarının bakımını gerektiği şekilde yapın.
Bakım talimatları
- Makinenizin servisinin mutlaka yetkili servis merkezinde yalnızca orijinal yedek parçalar kullanılarak yapıldığından emin olun. Yanlış onarım ve kötü bakım makinenin ömrünü kısaltabilir ve kaza riskini arttırabilir.
- Uzun çit budamayı çalıştırırken, kirletici emisyonları ve gürültü emisyonlarını mümkün olduğunca düşük seviyede tutmaya gayret edin. Karbüratörün doğru ayarlanmasına özellikle dikkat edin.
- Uzun çit budama makinesini düzenli aralıklarla temizleyin ve tüm civata ve somunlarının sağlam şekilde sıkılı olduğunu yine düzenli aralıklarla kontrol edin.
- Uzun çit budamayı kesinlikle açık alevlerin, kivilcımların vb. yakınında servise almayın ve saklamayın.
- Bükülmüş veya kırılmış bıçakları kesinlikle düzleştirerek veya kaynak yaparak onarmaya çalışmayın. Aksi takdirde, biçak parçaları çıkabilir ve ciddi yaralanmalara neden olabilir. Bu bıçakları orijinal DOLMAR bıçaklarıyla değiştirmesi için DOLMAR yetkili servis merkezine başvurun.
- Daha fazla hasar görmesini ve/veya yaralanmaları önlemek için, bu konuda yetkili değişseniz arızalı bir uzun çit budamayı kesinlikle onarmaya çalışmayın. Onarım için daima saticınıza veya yetkili bir servis merkezine başvurun.
Çalışma güvenliğini olumsuz etkileyebileceğinden, uzun çit budamayı kesinlikle değiştirmeye veya yeniden modellemeye çalışmayın.
Kullanıcı tarafından gerçekleştirilebilecek bakım çalışmaları, bu kullanım kılavuzunda açıklanan işlemlerle sınırlıdır. Diğer prosedürlerin mutlaka yetkili bir servis merkezi tarafından uygulanması gerekir.
DOLMAR yetkili servis merkezinden uzun çit budamayı düzenli olarak kontrol etmesini ve bakımını yapmasını isteyin.
Yalnızca DOLMAR tarafından yetkili servis merkezleri aracılığıyla tedarik edilen orijinal yedek parçaları ve aksesuarları kullanın.
Önerilmeyen aksesuar ve aletlerin kullanımı, kaza ve yaralanma riskini arttırabilir. DOLMAR, onaylı olmayan aksesuar ve parçaların kullanımından doğabilecek hiçbir kaza veya hasardan dolayı sorumluluk kabul etmez.
Saklama
- Makineyi depoya kaldırmadan önce, eksiksiz bir temizlik ve bakım çalışması uygulayın. Biçak kapağını yerine takın.

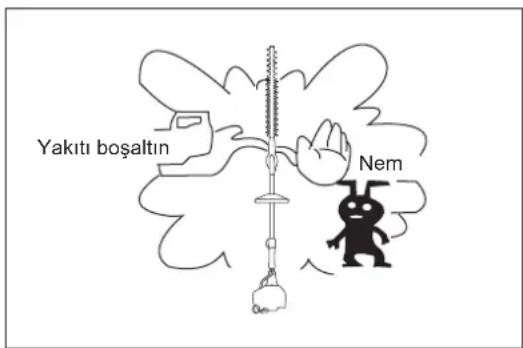

- Depoya kaldırmadan önce yakıt deposunu boşaltın ve uzun çit budamayı iyi havalandırılan ve kilitli bir odada muhafaza edin. Çocukların uzun çit budamaya erişemeyeceklerinden emin olun.
- Makineyi kesinlikle duvara vb. dayamayın. Aksi takdirde, uzun çit budama aniden düşerek yaralanmalara neden olabilir.
İlk yardım
Herhangi bir kaza durumuna karşı önlem olarak, daima dolu bir ilk yardım kitini kolay erişilebilecek bir yerde tutun.
İlk yardım kitinden aldıklarınızı en kısa sürede tamamlayın.
Acil bir durumda yardım isterken, şu bilgileri verin:
- Kazanın yeri
- Ne olduğu
- Yaralı kişi sayısı
- Yaralanma düzeyi
- Adınız
Yalnızca Avrupa ülkeleri için
AT Uygunluk Beyani
AT uygunluk beyanı bu kullanım kılavuzunun Ek A'sında verilmiştir.
TEKNİK VERİLER
| Model | MH-246.4 D MH-246.4 DF | ||
| Yuvarlak kol Düz kol | |||
| Boyutlar (U x G x Y) 2.550 mm x 242 mm x 241 mm | 2.050 mm x 221 mm x 241 mm | ||
| Net ağırlık 6,9 kg 6,6 kg | |||
| Hacim (yakıt deposu) 0,6 L | |||
| Kesme uzunluğu 490 mm | |||
| Maksimum dal çapı 7 mm | |||
| Kesme stroku 4.200 dak | -1 | ||
| Motor tipi Hava soğutmalı, 4 zamanlı tek silindirli | |||
| Motor hacmi 25,4 cm | 3 | ||
| Maksimum motor performansı 7.000 dak | -1de 0,77 kW | ||
| Önerilen maks. mil devrinde motor devri 10.000 min | -1 | ||
| Yakıt tüketimi 0,33 kg/sa | |||
| Özel yakıt tüketimi | 408 g/kWh | ||
| Rölanti devri | 3.000 dak^-1 | ||
| Kavrama devri | 4.400 dak^-1 | ||
| Karbüratör(Diyafram karbüratör) | Diyafram tipi | ||
| Buji tipi | NGK CMR4A | ||
| Elektrot boşluğu | 0,7 - 0,8 mm | ||
| ISO 10517'ye göre titreşim | ISO 10517'ye göre titreşim | ||
| Sağ kol (arka sap) | a_hv eş | 8,5 m/ s^2 | 7,0 m/ s^2 |
| Belirsizlik (K) | 1,3 m/ s^2 | 3,1 m/ s^2 | |
| Sol kol (ön sap) | a_hv eş | 6,4 m/ s^2 | 5,1 m/ s^2 |
| Belirsizlik (K) | 2,6 m/ s^2 | 1,5 m/ s^2 | |
| ISO 10517 uyarınca gürültü | ISO 10517 uyarınca gürültü | ||
| Ses basıncı seviyesi | 90 dB (A) | 90,2 dB (A) | |
| Belirsizlik (K) | 1,8 dB (A) | 1,0 dB (A) | |
| Ses gücü seviyesi | 103,0 dB (A) | 104,1 dB (A) | |
| Belirsizlik (K) | 1,0 dB (A) | 0,4 dB (A) | |
| Yakıt | Otomobil yakıtı (benzin) | ||
| Motor yağı | API derecesi SF sınıfı ve üzeri, SAE 10W-30 yağ(4 zamanlı otomobil motoru yağı) | ||
| Dişli oranı | 1/4,78 | ||
| Parçaların gösterimi | |
| 1 Kısma kablosu | |
| 2 Kilit açma mandalı | |
| 3 Kısma mandalı | |
| 4 Durdurma düğmesi | |
| 5 Kol | |
| 6 Şaft | |
| 7 Dişli kutusu | |
| 8 Kesici bıçak | |
| 9 Hava temizleyici | |
| 10 Yakıt deposu kapağı | |
| 11 Yakıt deposu | |
| 12 Kavrama kutusu | |
| 13 Buji kapağı | |
| 14 Ana pompa | |
| 15 Susturucu | |
| 16 Manüel marş | |
| 17 Marş kolu | |
| 18 Bıçak kapağı | |
| 19 Yağ kapağı | |
| 20 Yağ deposu | |
| 21 Omuz askısı (Opsiyonel aksesuar) | |
MONTAJ
UYARI:
- Uzun çit budamanın kurulumunu gerçekleştirmeden önce, motorun kapalı olduğundan emin olun ve buji kapağını çıkartın.
- Koruyucu eldiven takın!
-
Budama ünitesini şafta bağlamadan önce, kesici bıçakları bıçak kapağıyla kapatın.
-

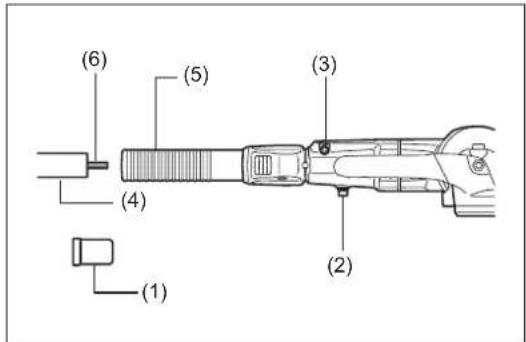

Tapayı (1) şafttan çıkartın.
-
M5 x 16 civatayı (2) ve M5 x 25 civatayı (3) gevşetin.
-
Şaftı (4) kapağa (5) sokun.
NOT: Şaftın kapağa tamamen (yaklaşık 237 mm/9-3/8") girdiğinden emin olun. Şaftı sokarken zorlanıyorsanız, tahrik aksını (6) manüel olarak bir miktar çevirdikten sonra tekrar deneyin.
- Şaftın doğru şekilde takıldığından emin olun ve ardından M5 x 16 civatayı ve M5 x 25 civatayı sıkın.

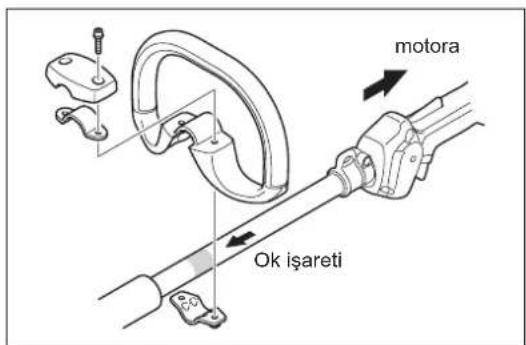

KOLUN TAKILMASI (MH-246.4 D için)
- Yuvarlak kolu gösterildiği gibi şafta takın.
- Saplar arasında uygun bir mesafe bırakmak için, yuvarlak kolu okların ön kısmına getirin.
OMUZ ASKISI (opsiyonel aksesuar)
Omuz askısının takılması
- Omuz askısını sol omzunuzdan geçirin.
- Uzun çit budama ünitesini vücudunuzun sağ tarafından tutun.
- Askıyı uzun çit budama üzerindeki kancaya geçirin ve askı uzunluğunu konforlu bir çalışma konumu elde edecek şekilde ayarlayın.
Makinenin çıkartılması
- Acil bir durumda her iki taraftaki tırnaklara (1) bastırarak makineyi üzerinizden çıkartabilirsiniz.
Bu sırada makinenin kontrolünü kaybetmemek için çok dikkatli olun. Makinenin size veya çevredeki insanlara doğru savrulmasına izin vermeyin.
UYARI: Makinenin tam olarak kontrol edilememesi halinde, ciddi yaralanmalar ve hatta ÖLÜMLÜ kazalar meydana gelebilir.
KULLANILABİLİR YAKITLAR/YAKIT DOLDURMA
ÇALIŞMAYA BAŞLAMADAN ÖNCE
Motor yağının kontrolü ve doldurulması
- Aşağıdaki prosedürü motor soğuduktan sonra uygulayın.
- Motoru düz şekilde yerleştirin, yağ kapağını çıkartın (Şekil 1) ve mevcut yağın yağ borusunun üst sınır ile alt sınır çizgileri arasındaki bölgede olup olmadığını kontrol edin (Şekil 2).
- Yağ yetersizse (yağ seviyesi alt sınır çizgisine yakınsa), yağ ilave edin (Şekil 3).

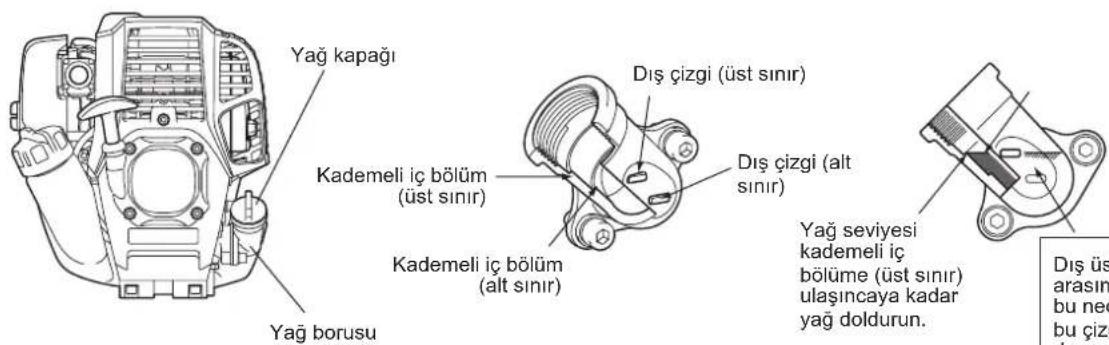

- Dış çizgilerin etrafındaki alan şeffaftır, bu nedenle içerideki yağ miktarı yağ kapağının çıkartılmasına gerek kalmaksızın dışarıdan kontrol edilebilir. Ancak, yağ borusu çok kirlendiğinde görüş kaybolabilir; bu durumda yağ seviyesinin, yağ borusunun içerisindeki kademeli bölümden kontrol edilmesi gerekir.
- Referans olarak, yağ doldurma süresi yaklaşık 10 saat (her 10 yakıt doldurmada bir) olarak düşünülebilir. Yağın rengi değişir veya içerisinde pislik karışırsa, yağı tamamen değiştirin. (Yağ değiştirme sıklığı ve yöntemi için, bkz. sayfa 236)
Önerilen yağ: API Sınıfı SAE 10W-30, SF Sınıfı ve üzeri (4 zamanlı otomobil motoru)
Yağ hacmi: Yaklaşık 0,08 L
NOT: Motor baş yukarı konumda tutulmazsa, yağ motorun etrafına akabilir ve bu durum, aşırı miktarda yağ doldurulmasına yol açabilir. Yağ, üst sınırın üzerinde doldurulursa, kirlenebilir veya beyaz bir duman çıkartarak yanabilir.

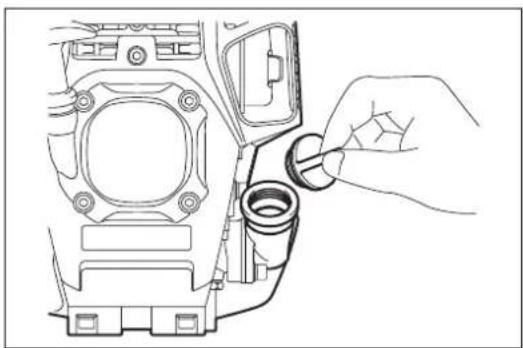

Yağ değişimiyle ilgili uyarı 1: "Yağ kapağı"
- Yağ doldurma deliğinin etrafındaki tozları ve kirleri temizleyin ve yağ kapağını çıkartın.
- Çıkartılan yağ kapağına kum veya toz bulaşmasına izin vermeyin. Aksi takdirde, yağ kapağına bulaşan kum veya toz düzensiz yağ sirkülasyonuna veya motor parçalarında aşınmaya ve neticesinde arızalara yol açabilir.

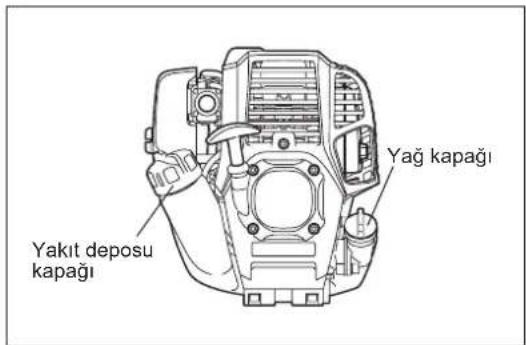

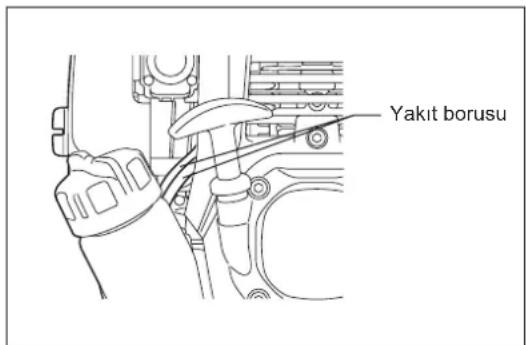

Şekil 1 Şekil 2 Yağ borusu Şekil 3

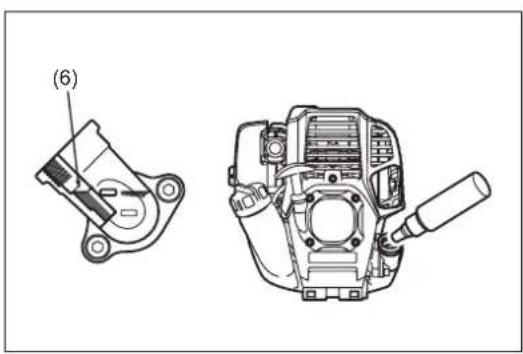

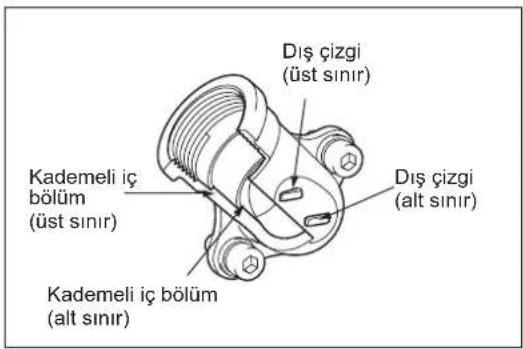

Dış üst ve alt sınırlar arasındaki alan şeffaftır, bu nedenle yağ seviyesi bu çizgilere bakılarak dışarıdan kontrol edilebilir.
(1) Motoru düz tutun ve yağ kapağını çıkartın.
(2) Üst sınır çizgisine kadar yağ doldurun. (bkz. Şekil 3) Yağ doldururken uygun bir yağ kabı kullanın.
(3) Yağ kapağını sağlam şekilde sıkın. Yeterince sıkılmaması, yağ kaçağına neden olabilir.

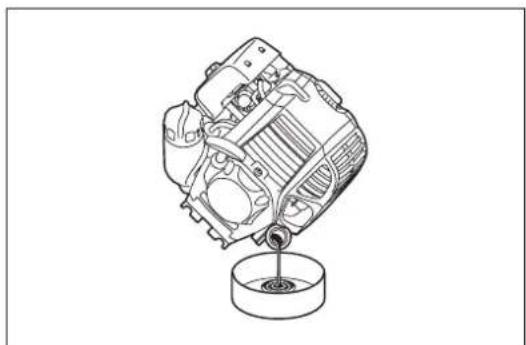

- Motordaki yağı yatırım bir konumda değiştirmeyin.
- Motor yatırım vaziyetteyken yağ doldurulması, aşırı miktarda yağ doldurulmasına ve neticesine yağ kirlenmesine ve/veya çalışma sırasında beyaz duman çıkmasına yol açabilir.
Yağ değişimiyle ilgili uyarı 2: "Yağ dökülürse"
- Yakıt deposu ile motor ana ünitesi arasına yağ dökülürse yağ, soğutma havası giriş portuna çekilerek motorun kirlenmesine neden olur. Çalıştırmadan önce dökülen yağın temizlendiğinden emin olun.

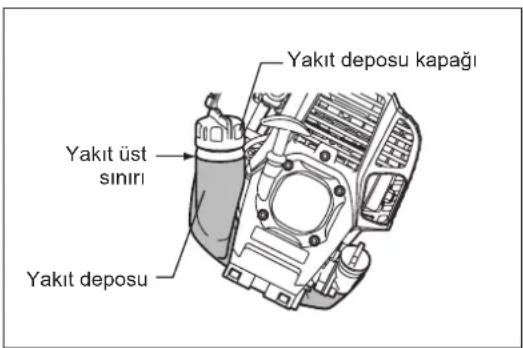

YAKIT DOLDURMA
Yakıtın taşınması
Yakıtın mutlaka çok dikkatlı bir şekilde taşınması gerekir. Yakıtlar, çözüclere benzer maddeler içerebilir. Yakıt doldurma işlemi mutlaka yeterince havalandırılan bir odada veya açık havada gerçekleştirilmelidir. Yakıt buharını kesinlikle solumayın ve yakıtı kendinizden uzakta tutun. Yakıta sürekli veya uzun bir süre temas ederseniz, cildiniz kuruyabilir ve neticesinde cilt hastalıkları veya alerjisi meydana gelebilir. Yakıt gözünüze kaçarsa, gözünüzü temiz suyla yıkayın. Gözünüzdeki tahrişin devam etmesi halinde, doktora başvurun.
Yakıt saklama süresi
İyi havalandırılan ve doğrudan güneş görmeyen bir yerde özel bir kapta saklansa bile yakıtın 4 hafta içerisinde tüketilmesi gerekir. Aksi takdirde, yakıt bir günde bozulabilir.
MAKİNENİN MUHAFAZASI VE DEPONUN DOLDURULMASI
- Makineyi ve depoyu doğrudan güneş ışığı almayan, serin bir yerde muhafaza edin.
- Kesinlikle yakıtı araç içerisinde tutmayın.
Yakıt
Makinede dört zamanlı bir motor bulunur. 87 oktan ve üzeri ((R+M)/2) kurşunsuz otomobil benzini kullanıldığından emin olun. Alkol içeriği maksimum %10 (E-10) olmalıdır.
Yakıtlalı ilgili uyarılar
- Kesinlikle motor yağı içeren benzin karışımları kullanmayın. Aksi takdirde, aşırı karbon birikimi veya mekanik hasarlar meydana gelebilir.
- Bozulmuş yakıt kullanılması, çalıştırma sorunlarına yol açabilir.
Yakıt Doldurma

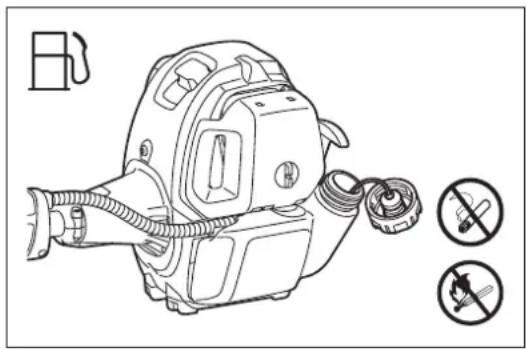

UYARI: TUTUŞABİLİR MADDELERİN KULLANILMASI KESİNLİKLE YASAKTIR
- Depo basıncını boşaltmak için depo kapağını bir miktar gevşetin.
- Depo kapağını çıkartın ve yakıt doldurun. Bu işlem sırasında yakıt doldurma deliği yukarı bakacak şekilde yakıt deposunu eğerek depo içerisinde havanın boşalmasını sağlayın. (Deponun üst noktasına kadar yakıt DOLDURMAYIN.)
- Yabancı maddelerin yakıt deposuna girmesini önlemek için, depo kapağının çevresini iyice temizleyin.
-
Yakıt doldurduktan sonra, depo kapağını sıkıca kapatın.
-
Depo kapağında kusur veya hasar varsa, değiştirin.
- Depo kapağı zamanla aşınır. Her iki veya üç yılda bir değiştirin.
MOTOR ÇALIŞTIRILMADAN ÖNCEKİ ÖNLEMLER

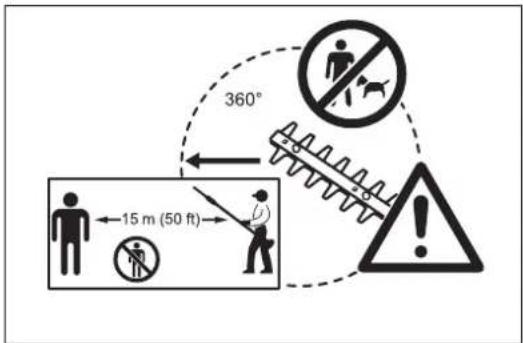

- Çalışma alanının etrafında daima 15 metre çapında bir güvenlik alanı oluşturun. Etraftaki tüm insanların (özellikle de çocukların) ve/veya hayvanların bu alan dışında olduğundan emin olun.
- Uzun çit budamayı çalıştırmadan önce, daima makinenin güvenli ve çalışır durumda olduğundan emin olun. Kesici bıçakların hasar görmediğinden emin olun ve kısma mandalının doğru çalıştığını kontrol edin. Motor rölantide çalışırken kesici bıçakların hareket etmediğinden emin olun. Makine normal şekilde çalışmıyorsa, makinenizi ayarlaması için satıcınıza başvurun. Kolların temiz ve kuru olduğundan emin olun ve açma/kapama düğmesinin doğru çalışlığını test edin. Motoru yalnızca bu kılavuzda verilen talimatlara uygun şekilde çalıştırın. Uzun çit budamayı çalıştırmak için kesinlikle başka bir yöntem kullanmayın.
- Uzun çit budama motorunu yalnızca kılavuzu dikkatlı şekilde okuduktan ve tamamıyla anladıktan sonra çalıştırın. Tamamen kurulu olmayan bir uzun çit budamayı kesinlikle çalıştırmayın. Aksi takdirde, ciddi yaralanmalar meydana gelebilir.
- Motoru çalıştırmadan önce, kesici bıçakların taş, dal vb. gibi herhangi bir yabancı maddeyle temas etmediğinden emin olun.
- Çalışma alanında kesici bıçaklara yakalanabilecek teller, kablolar, camlar vb. gibi yabancı maddeler bulunmadığını kontrol edin.
- Elektrik çarpması: Yakındaki tüm elektrik hatlarına dikkat edin. Çalışmaya başlamadan önce tüm çalışma alanını kontrol ederek, güç hatları ve elektrikli çitler olmadığından emin olun.
ÇALIŞTIRMA VE DURDURMAYLA İLGİLİ UYARILAR
İlgili kaza önleme yönetmeliklerini dikkate alın!
ÇALIŞTIRMA
Makineyi yakıt doldurduğunuz yerden en az 3 metre uzağa taşıyın. Uzun çit budamayı temiz bir zemine yerleştirin. Kesici bıçakların zeminle veya diğer nesnelerle temas etmediğinden emin olun.
A: Soğuk çalıştırma
1) Makineyi düz bir zemin üzerine yerleştirin.
2) Açma/kapama düğmesini (1) ÇALIŞTIRMA konumuna getirin.
3) Ana pompa
Yakıt ana pompaya (2) girene kadar ana pompaya bastırmaya devam edin. (Genel olarak yakıt, ana pompaya 7 ila 10 defa basıldığında ana pompaya girer.) Ana pompaya çok fazla basilırsa, fazla benzin yakıt deposuna geri döner.

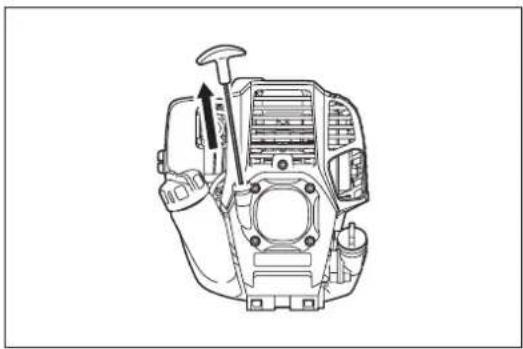

4) Manüel marş
Marş kolunu gerilim hissedilene (sıkışma noktasına) kadar yavaşça çekin. Ardından, marş kolunu bırakın ve bu sefer güçlü bir şekilde çekin. İpi kesinlikle sonuna kadar çekmeyin. Marş kolu çekildikten sonra, marş kolunu hemen bırakmayın. Marş kolu başlangıçtaki konumuna dönene kadar bekleyin.
5) Isıtma çalıştırması
Isıtma çalıştırmasını 2 ila 3 dakika boyunca sürdürün.
NOT: Aşırı yakıt çekilmesi durumunda, bujiyi çıkartın ve fazla yakıtı boşaltmak için marş kolunu yavaşça çekin. Ayrıca, bujinin elektrot bölümünü kurutun.
B: Isıtma çalıştırması sonrası başlatma
1) Ana pompaya yavaşça basmaya devam edin.
2) Kisma mandalini rölanti konumunda tutun.
3) Manüel marşı güçlü bir şekilde çekin.
4) Motor zor çalışıyorsa, kısma mandalını yaklaşık 1/3 oranında açın. Kesici bıçakların hareket edebileceğine dikkat edin.
Kış ayları vb. gibi motorun çalıştırılmasının zor olduğu zamanlarda, motoru çalıştırırken jikle kolunu aşağıda açıklandığı şekilde ayarlayın.
- 1) ila 3) arasındaki işlemleri uyguladıktan sonra, jikle kolunu KAPALI konuma getirin.
- 4) no.lu çalıştırma adımını uygulayın ve motoru çalıştırın.
- Motor çalışıktan sonra, jikle kolunu AÇIK konuma getirin.
- 5) no.lu çalıştırma adımını uygulayın ve motoru çalıştırın.
DİKKAT: Bir ses (patlama sesi) duyulur ve motor durursa veya henüz çalışmaya başlayan motor jika kolu çekilmeden durursa, jika kolunu tekrar AÇIK konuma getirin ve motoru tekrar çalıştırmak için mars kolunu birkaç defa çekin.
DİKKAT: Jikle kolu KAPALI konumda bırakılırsa ve marş kolu arka arkaya çok fazla çekilirse, çok fazla yakıt emilir ve motorun çalışması zorlaşır.

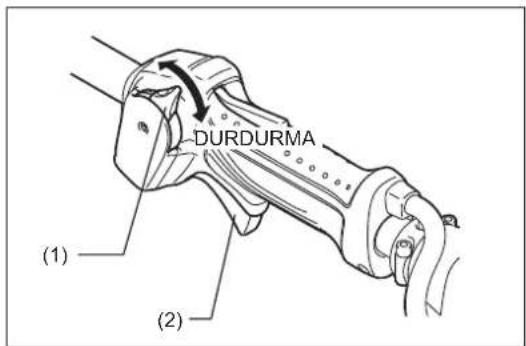

1) Kısa mandalını (2) tam olarak açın ve motor devir değeri düştüğünde açma/kapama düğmesini (1) DURDURMA konumuna getirin; motor derhal duracaktır.
2) Kesme başlığının hemen durmayabileceğine dikkat edin ve tamamen yavaşlaması için bekleyin.
DÜŞÜK DEVİRLİ DÖNÜŞ (RÖLANTİ) AYARI
Düşük devirli dönüş (rölanti) ayarı yapılması gerekiyorsa, bu işlemi karbüratör ayar vidasıyla (1) gerçekleştirin.

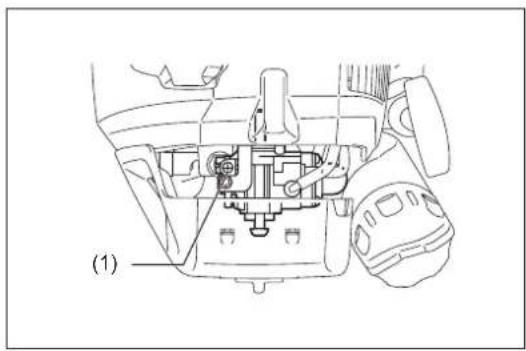

DÜŞÜK DEVİRLİ DÖNÜŞ KONTROLÜ
- Düşük devirli dönüşü 3.000 dvr/dak (/dak) değerine ayarlayın.

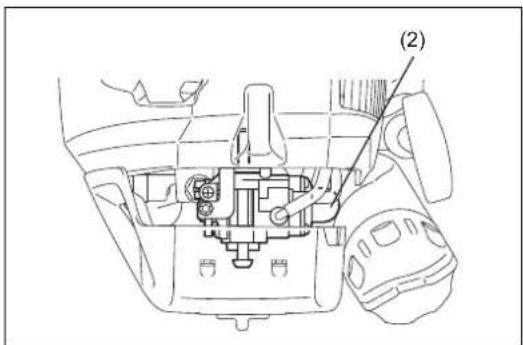

Düşük devirli dönüşü değiştirmeniz gerekirse, ayar vidasını (1) bir yıldız uçlu tornavidayla ayarlayın. - Ayar vidasını sağa çevirdiğinizde, motor devri yükselecektir. Ayar vidasını sola çevirdiğinizde ise motor devri düşecektir.
- Karbüratör genellikle fabrika çıkışında ayarlanır. Yeniden ayarlanması gerekiyorsa, lütfen Yetkili Servis Merkezine danışın.
- Çalıştırma sırasında veya motor çalışiyorken uzun çit budamanın kesici biçak bölümüne dokunmayın.
- Uzun çit budamayla çalışırken, egzoz gazlarını solumamaya özellikle dikkat edin. Uzun çit budamayı kesinlikle kapalı bir odada veya yeterli havalandırması olmayan bir alanda kullanmayın (boğulma ve gaz zehirlenmesi riski). Karbon monoksitin kokusuz bir gaz olduğuna ve bu nedenle koklayarak anlaşılamayacağına dikkat edin.
- Uzun çit budamayla çalıştırırken, daima uygun koruyucu kıyafetler giyin.
- Susturucu doğru şekilde çalışmıyorsa motoru derhal durdurun.
- Uzun çit budamayı yalnızca iyi aydınlatılan ve görüşün açık olduğu yerlerde kullanın.
- Uzun çit budamayı karanlıkta veya sisli havalarda çalıştırmayın. Soğuk mevsimlerde kaygan ve ıslak alanlarda (buzlu ve karlı) çalışırken dikkatli olun (kayma tehlikesi) ve daima yere sağlam basın.
- Uzun çit budamayı kesinlikle sabit olmayan bir yüzey üzerinde veya dik bir eğimde çalıştırmayın.
- Uzun çit budamayı kesinlikle merdiven üzerinde çalıştırmayın.
- Uzun çit budamayı kesinlikle ağaca çıkarak çalıştırmayın.
- Çalışma alanında kesici bıçaklara yakalanabilecek teller, kablolar, camlar vb. gibi yabancı maddeler bulunmadığını sürekli olarak kontrol edin.
- Kesime başlamadan önce, kesici bıçakların hızlı döndüğünden emin olun.
- Uzun çit budamayı daima iki elinizle tutun ve çalışırken makineyi sıkıca kavrayın.

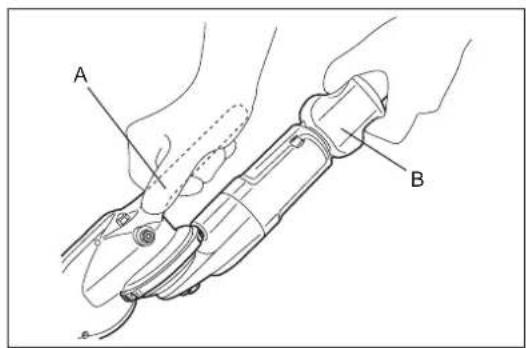

- Uzun çit budama üzerinde optimum kontrol sağlamak için, daima ellerinizi kollar etrafına kenetleyin (karşı basınç için baş parmağınızı kullanın) ve kolları sağlam şekilde sıkın.
- Kısma mandalı serbest bırakıldıktan sonra kesici bıçakların iki saniye daha döneceğine dikkat edin.
- Kesinlikle düşük motor devrilerinde uzun çit budamayla kesim yapmayın.
- Motor düşük devirde calışıyorken, kesici bıçakların hızı kısma mandalıyla doğru şekilde ayarlanmaz.
- Bir çitin üst yüzeyini budamak için, öncelikle kesici bıçakları kesme yönünde 15° - 30° arasında bir açıya ayarlayın ve uzun çit budamayı yatay konumda tutun. Ardından, çit budama şaftıyla daire çizermiş gibi çiti savurma hareketiyle budamaya başlayın.
- Bir çitin kenarlarını budamak için, bileçakları kesilecek yüzeyle paralel şekilde ayarlayın ve yukarı (aşağı) doğru yarı dairesel bir hareketle budamaya başlayın.
- Özellikle tel çitlere yakın veya tel çitler önündeki çitleri budarken dikkatli olun.
- Kesici bıçakların tel çit, taş veya zemin gibi sert nesnelere temas etmesine izin vermeyin. Aksi takdirde bıçaklar çatlayabilir ve kırılabilir.
- Uzun çit budamayı çok uzun bir süre kullanmayın. Genel bir kura olarak, her 50 dakikada bir 10-20 dakika dinlenin.
- Kesici bıçaklar taş veya diğer sert cisimlerle temas ederse, motoru derhal durdurun ve bıçaklarda hasar olup olmadığını kontrol edin. Hasarlıysa, bıçakları değiştirin.
- Uzun çit budama çalışma sırasında bir sorun çıkartırsa (normal olmayan sesler, titreşimler vb.), derhal motoru durdurun. Sorun tespit edilip çözülene kadar makineyi tekrar kullanmayın.
- Uzun çit budamayı çalıştırırken, kirletici emisyonları ve gürültü emisyonlarını mümkün olduğunca düşük seviyede tutmaya gayret edin. Karbüratörün doğru ayarlanmasına özellikle dikkat edin.
- Kesici bıçaklara kalın dallar takılırsa, derhal motor durdurun, makineyi düz bir zemin üzerine bırakın ve tıkanıklığı giderin. Makineyi tekrar kullanmaya başlamadan önce bıçaklarda hasar olup olmadığını kontrol edin.
Kesim açısının ayarlanması
Uyari:
- Kesici ünite gevşek veya oynuyorsa, makineyi çalıştırmayın.
Kesim açısını yukarı doğru 45°'ye ve aşağı doğru 90°'ye kadar ayarlayabilirsiniz.
- Uzun çit budama motorunu durdurun ve makineyi yere bırakın.
- Kesici ünitesinin açısını ayarlamak için, kesici ünitesi üzerindeki kolu (A) bir elinizle sabit tutarken, şekilde gösterildiği gibi diğer elinizle açı kilidini (B) tutun.
- Açı kilidini hafifçe çekin ve kesici ünitesinin açısını değiştirin. Açıyı ayarladıktan sonra, açı kilidini yavaşça başlangıçtaki konumuna getirin.
Not:
- Kesici ünitesi, ünite üzerindeki yuvalar boyunca yalnızca belirli açılarda sıklabilir. Kesici ünitesinin tam olarak oturduğundan emin olun. Açı doğru değilse, kavrama kesilir ve makine çalışmaz.
- Uzun çit budama baş yukarı konumdayken, kesici ünitesini ayarlamayın.
- Açma/kapama düğmesini "O" konumuna getirin ve kesim açısını ayarlamak üzere uzun çit budamayı düz bir şekilde yere bırakın.
- Kesim açısını ayarlamaya başlamadan önce, bıçakları mutlaka ürünle verilen bıçak kapağıyla sabitleyin.
Kesici ünitesi gevşekse, civatanın (açı ayar ekseni) sıkılması gerekir.

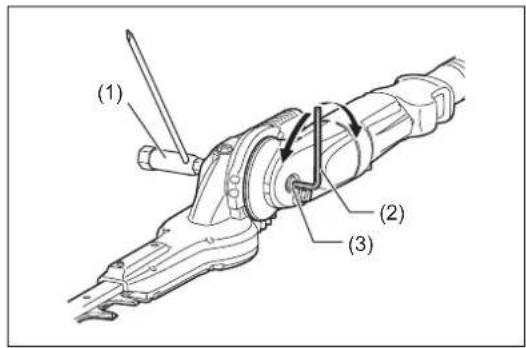

- Lokma anahtarını (1) ve Alyan anahtarını (2) civataya (3) yerleştirin.
- Alyan anahtarını çevirerek kesici ünitesinin sıkılığını ayarlayın ve ardından lokma anahtarını çevirerek cıvatayı sıkın.
Not:
- Kesici ünitesini çok fazla sıkmayın. Çok sıkı olursa, kesici ünitesinin açısı değiştirilemez.
BAKIM
- Uzun çit budama üzerinde herhangi bir bakım çalışması (bıçak temizliği vb.) gerçekleştirmeden önce, motoru durdurun ve motor soğuyana kadar bekleyin. Ilave bir güvenlik önlemi olarak, buji kapağını da çıkartın.
- Bükülmüş veya kırılmış kesici bıçakları düzeltmeye veya kaynak yapmaya çalışmayın. Hasarlı bıçakları daima değiştirin.
- Kesici bıçaklarda olası hasarlar olup olmadığını kontrol etmek üzere, motoru düzenli aralıklarla durdurun (görülmesi zor kılcal çatlakları tespit etmek için tıklatma-yansıma testi gerçekleştirin). Bıçak dişlerinin daima keskin olduğundan emin olun.
- Uzun çit budamayı düzenli olarak temizleyin. Temizleme sırasında ayrıca tüm vida, somun ve civataların iyi sıkıldığını kontrol edin.
- Yangın riskini düşürmek için, uzun çit budamanın servis işlemlerini kesinlikle açık alevlerin yakınında gerçekleştirmeyin ve uzun çit budamayı bu tür yerlerde saklamayın.
- Kesici bıçakları taşırken daima dayanıklı koruyucu eldiven takın.
- Yedek kesici bıçaklar için satıcınıza başvurun.
- Temizlik için kesinlikle gazolin, benzin, tiner, alkol veya benzeri bir madde kullanmayın. Aksi takdirde renk bozulması, deformasyon veya çatlaklar meydana gelebilir.
Biçağın bilenmesi
Kesici bıçaklar körleşir ve kesme performansı zayıflarsa, bıçaklar yetkili bir servis merkezinde biletilmelidir.
Bıçak boşluğunun ayarlanması
Çalışma gerçekleştirilildikçe üst/alt bıçaklar kademeli olarak aşınır. Bıçaklar keskin olmasına rağmen temiz bir kesim yapamıyorsanız, bıçak boşluğunu aşağıda açıklandığı şekilde ayarlayın.
Altigen civatanın ne kadar sıkıldığı, bıçakların boşluğunu belirler. Somun, altıgen civatayı belirli bir sıkılıkta tutar. Çok boş olması bıçağın körelmesine neden olurken; çok sıkı olması ise bıçakların gereksiz ısınmasına ve normalden önce aşınmasına neden olur.
- Bir somun anahtarı veya açık uçlu anahtar kullanarak somunu (1) gevşetin.
- Altigen civatayı (2) durana kadar bir lokma anahtarıyla hafifçe sıkın. Ardından, gerekli boşluğu elde etmek üzere üç çeyrek tam tur geri gevşetin.
- Altigen civatayı (2) tutan somunu (1) sıkın.
- Bıçakların sürtünme yüzeyini hafifçe yağlayın.
- Motoru çalıştırın ve kısma mandalını bir dakikalığına önce açık, sonra kapalı konuma getirin.
- Motoru durdurun ve yüzeye dokunun. Dokunulamayacak kadar sıcak değilse, ayar yanlış yapılmıştır. Dokunulamayacak kadar sıcaksa, altıgen civatayı (2) bir miktar gevşetin ve 5 ve 6. adımlar arasındaki işlemleri tekrarlayın.
NOT: Herhangi bir ayar yapmadan önce, motoru durdurun ve biçakların durmasını bekleyin.

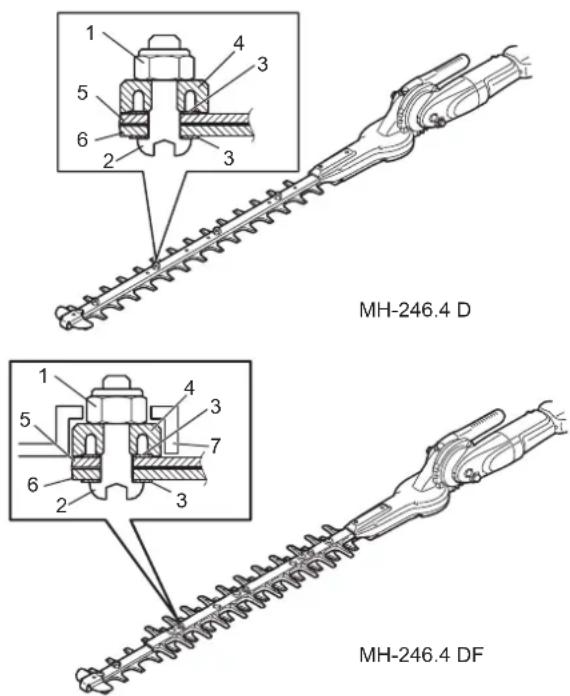

Bıçaklarda altıgen civatanın (2) etrafında bir boşluk bulunur. Bu boşluklardan herhangi birinin dibinde toz görürseniz, temizleyin.
1 Altigen U somun
2 Altigen civata
3 Plaka
4 Biçak kılavuzu
5 Üst bıçak
6 Alt bıçak
7 Biçak muhafazası
Gresleme ve yağlama
Önemli: Yağlama çalışmasına başlamadan önce dişli kutusu yüzeyinin tamamen soğuduğundan emin olun.

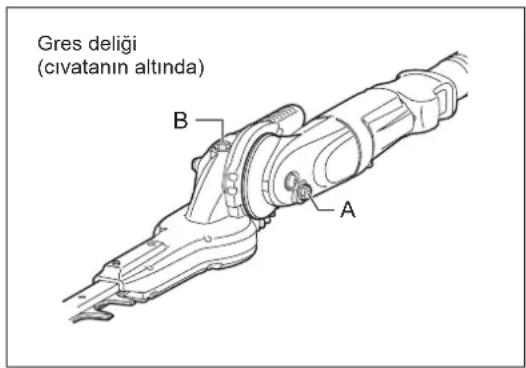

- Uzun çit budamanın dişli kutusu her 25 saatlik çalışma sonrası greslenmelidir. Gres deliği, civatanın altında bulunur. Yağlamak üzere civatayı sökün. Dişli kutusunun A ve B noktalarına gres delikleri üzerinden sırasıyla yaklaşık 3 g (4 cc) ve 5 g (7 cc) yağ uygulayın. Yağlama sonrası civatayı geri yerine takın. Doğru miktarda gres doldurduktan sonra, ilk çalıştırma sırasında bıçağın alt tarafından bir miktar gres çıkacaktır.
DİKKAT: Gresleme aralıklarını ve kullanılan gres miktarını takip edin.
Doğru aralıklarda greslenmezse veya yanlış miktarda gres kullanılırsa, uzun çit budamanın mekanik parçaları hasar görebilir.
Günlük kontrol ve bakımlar
Uzun çit budamanızın uzun süre kullanılabilmesi için, aşağıdaki kontrol ve bakım çalışmalarının her gün tekrarlanması gerekir.
- Makineyi kullanmadan önce;
- Çalışmaya başlamadan önce daima gevşek veya eksik parça olmadığını kontrol edin. Kesici üniteye özellikle dikkat edin ve kesici biçak kilit vidalarının doğru sıkılıkta olduğundan emin olun.
- Çalışmaya başlamadan önce, tüpün soğutma havası geçişlerinin ve soğutma kanatlarının tıkalı olmadığını kontrol edin. Gerekirse, temizleyin.
- Makineyi kullandıktan sonra;
- Uzun çit budamanın dış yüzeyini temizleyin ve hasar olup olmadığını kontrol edin.
- Hava filtresini temizleyin. Aşırı tozlu bir ortamda çalışıyorsanız filtreyi günde birkaç defa temizleyin.
- Kesici bıçaklarda hasar olup olmadığını kontrol edin. Bıçakların sağlam şekilde takılı olduğundan emin olun.
- Ayar yapıldıktan sonra kesici bıçaklar rölantide çalışmaya devam ediyorsa, size en yakın yetkili servis merkezine danışın.
MOTOR YAĞININ DEĞİŞTİRİLMESİ
Bozulmuş motor yağı kullanılması, kayar ve döner parçaların ömrünü ciddi şekilde kısaltır. Değiştirme aralıklarını ve miktarını kontrol ettiğinizden emin olun.
TEHLIKE: Genel olarak, motor durduktan hemen sonra motor ana ünitesi ve motor yağı hala sıcakır. Yağ değiştirilirken, motor ana ünitesinin ve motor yağının yeterince soğuduğundan emin olun. Aksi takdirde, yanık riski ortaya çıkabilir. Yağ seviyesi göstergesinin doğru olarak okunabilmesi için, motoru durdurduktan sonra yağın yağ deposuna dönmesi için yeteri kadar bekleyin.
NOT: Yağ üst sınırın üzerinde doldurulursa, kirlenebilir veya beyaz bir duman çıkartarak yanabilir.
Değiştirme sıklığı: İlk 20 saatlik çalıştırma sonrası, her 50 çalışma saatinde bir
Önerilen yağ: API Sınıfı SAE10W-30 yağ, SF Sınıfı ve üzeri (4 zamanlı otomobil motor yağı)
Değiştirirken, aşağıdaki prosedürü takip edin.
1) Yakıt deposu kapağının sıkı bir şekilde kapalı olduğunu kontrol edin.

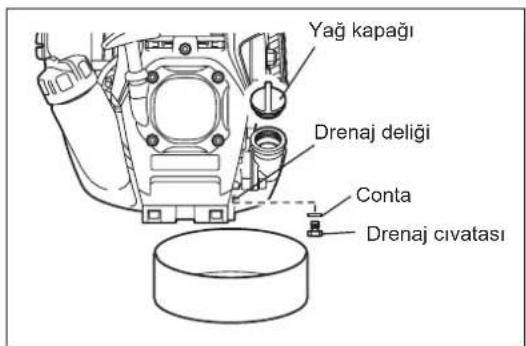

2) Drenaj deliğinin altına geniş bir kap (tava vb.) yerleştirin.
3) Drenaj civatasını sökün ve ardından yağı drenaj deliğinden boşaltmak için yağ kapağını çıkartın. Bu sırada drenaj civatası contasının gevşemediğinden ve sökülen parçaların kirlenmediğinden emin olun.
4) Tüm yağ boşaltıldıktan sonra, contayı ve drenaj civatasını takın ve gevşememesi ve yağ kaçaklarına neden olmaması için drenaj civatasını sağlam şekilde sıkın.
* Biz bez parçasıyla civata ve makineye bulaşmış yağları temizleyin.
Alternatif drenaj yöntemi
Yağ kapağını çıkartın, uzun çit budamayı yağ doldurma deliğine doğru yatırım ve yağı boşaltın.
Yağı kapta toplayın.
5) Motoru düz şekilde yerleştirin ve üst sınır çizgisine (6) kadar kademeli olarak yeni yağ doldurun.
6) Yağı doldurduktan sonra, yağ kapağını gevşemeyecek ve kaçaklara neden olmayacak şekilde sağlamca sıkın. Yağ kapağı sağlam şekilde sıkılmazsa, kaçağa neden olabilir.
YAĞLA İLGİLİ UYARILAR
- Boşaltılan motor yağını kesinlikle çöpe, toprağa veya kanalizasyon giderine dökmeyin. Yağın bertarafı ilgili kanunlara uygun şekilde gerçekleştirilmelidir.
Yağın bertarafı için daima ilgili kanun ve yönetmeliklere uyun. Bilinmeyen hususlarla ilgili olarak daima Yetkili Servis Personeline danışın. - Kullanılmadan saklansa dahi yağ zamanla bozulur. Yağı düzenli aralıklarla kontrol edin ve değiştirin (her 6 ayda bir yeni yağla değiştirin).
Hava temizleyicinin temizlenmesi
TEHLIKE: Tutuşabilir maddelerin kullanılması kesinlikle yasaktır
Hava temizleyiciyi her gün veya her 10 saatlik çalışmanın ardından kontrol edin ve temizleyin.
- Jikle kolunu tamamen kapalı konuma çevirin ve karbüratördeki toz ve pislikleri temizleyin.

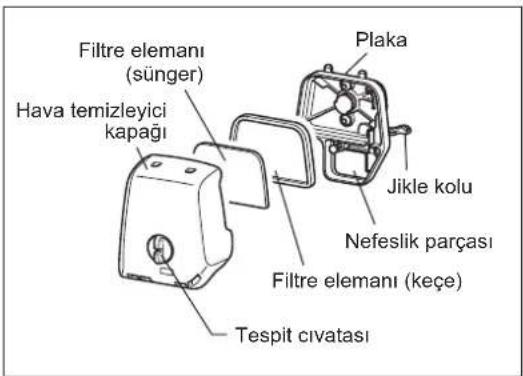

- Tespit civatasını gevşetin.
- Alt tarafından çekerek hava temizleyici kapağını çıkartın.
- Filtre elemanlarını çıkartın ve hafifçe vurarak içerisindeki pislikleri temizleyin.
- Filtre elemanları ağır şekilde kirlenmişse:
Filtre elemanlarını çıkartın, sıcak suya veya suyla seyreltilmiş doğal deterjana batırın ve tamamen kurutun. Filtre elemanlarını yıkarken sıkmayın veya ovalamayın. - Filtre elemanlarını takmadan önce, tamamen kuruduğundan emin olun. Filtre elemanlarının yeterli şekilde kurutulmaması, makinenin zor çalışmasına yol açabilir.
- Hava temizleyici kapağının ve nefeslik parçasının etrafına yapılan yağı bir bez parçasıyla temizleyin.
- Filtre elemanını (sünger) diğer filtre elemanına (keçe) takın.
Filtre elemanlarını sünger, hava temizleyici kapağına bakacak şekilde plakaya yerleştirin. - Ardından hemen temizleyici kapağını takın ve tespit civatalarıyla sabitleyin. (Geri montaj sırasında önce üst tırnağı ve ardından alt tırnağı takın.)
İKAZ:
- Aşırı derecede toz yapışıyorsa, filtre elemanlarını günde birkaç defa temizleyin. Kirli filtre elemanları motor gücünü düşürür ve motorun çalışmasını zorlaştırır.
- Filtre elemanları üzerindeki yağı temizleyin. Filtre elemanlarındaki yağ temizlenmeden çalışmaya devam edilirse, hava temizleyicideki yağ dışarı akabilir ve çevrenin kirlenmesine yol açabilir.
- Filtre elemanlarını yere veya kirli yüzeylere koymayın. Aksi takdirde, filtre elemanlarına kir veya yabancı maddeler yapışabilir ve neticesinde motor hasar görebilir.
- Filtre elemanlarını temizlemek için kesinlikle yakıt kullanmayın. Yakıt, filtre elemanlarına zarar verebilir.
BUJİNİN KONTROLÜ
- Bujiyi sökmek ve takmak için yalnızca ürünle birlikte verilen standart anahtarı kullanın.
- Bujinin iki elektrotu arasındaki boşluk 0,7 ila 0,8 mm (0,028" ila 0,032") olmalıdır. Boşluk çok geniş veya darsa, ayarlayın. Buji tıkanırsa veya kirlenirse, iyice temizleyin veya değiştirin.
DİKKAT: Motor çalışıyorken buji konektörüne kesinlikle dokunmayın (yüksek gerilimde elektrik çarpması tehlikesi).
Yakıt filtresinin (yakıt deposundaki emiş başlığı) temizlenmesi UYARI: TUTUŞABİLİR MADDELERİN KULLANILMASI KESİNLİKLE YASAKTIR
Yakıt filtresini her ay veya her 50 saatlik çalışmanın ardından kontrol edin ve temizleyin.
Yakıt filtresini düzenli olarak kontrol edin. Yakıt filtresini kontrol etmek için, aşağıdaki adımları takip edin.
(1) Yakıt deposu kapağını çıkartın ve kalan yakıtı tahliye ederek depoyu boşaltın. Depo içerisinde yabancı madde olmadığını kontrol edin. Varsa, temizleyin.

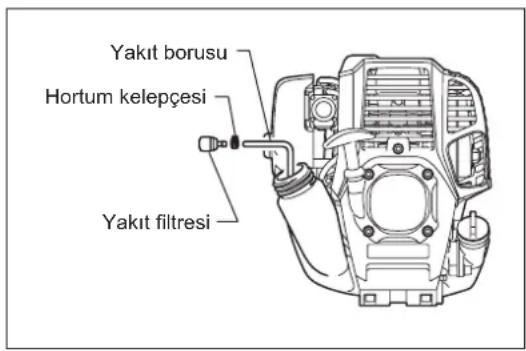

(2) Depo açıklığından bir tel kanca sokarak, emiş başlığını çıkartın.
(3) Yakıt filtresi az miktarda tıkanmışsa, temizleyin. Temizlemek için, yakıt içerisinde hafifçe sallayın ve vurun. Hasar vermemek için, sıkmayın ve ovalamayın. Temizlik sırasında kullanılan yakıt mutlaka ülkenizde geçerli olan kurallara uygun bir yöntemle bertaraf edilmelidir.
Yakıt filtresi sertleşmiş veya aşırı tıkanmışsa, değiştirin.
(4) Kontrol, temizlik veya değiştirme işleminden sonra yakıt filtresini yakıt deposunun tabanına gittiği yere kadar ittirin.
Tikalı veya hasarlı yakıt filtresi, yetersiz yakıt beslenmesine ve motor gücünün düşmesine neden olabilir. Karbüratöre yeterli miktarda yakıt beslemesini sağlamak için, yakıt filtresini en az üç ayda bir değiştirin.
Yakıt borusunun değiştirilmesi
DİKKAT: Tutuşabilir maddelerin kullanılması kesinlikle yasaktır
Yakıt borusunu her gün veya her 10 saatlik çalışmanın ardından kontrol edin ve temizleyin.
Yakıt borusunu her 200 saatlik çalışma süresinin sonunda veya çalışma sıklığından bağımsız olarak yılda bir defa değiştirin. Aksi takdirde, yakıt kaçakları ve dolayısıyla yangın tehlikesi ortaya çıkabilir.
Kontroller sırasında herhangi bir kaçak tespit ederseniz, derhal yakıt borusunu değiştirin.
CIVATA, SOMUN VE VİDALARIN KONTROLÜ
- Gevşek civataları, somunları vb. sıkın.
- Yakıt veya yağ kaçağı olup olmadığını kontrol edin.
- Güvenli çalıştırma için, hasarlı parçaları yenileriyle değiştirin.
PARÇALARIN TEMİZLENMESİ
- Bir bez parçasıyla sık sık silerek motorun daima temiz kalmasını sağlayın.
- Silindir açıklıklarına kum veya toz bulaşmasına izin vermeyin. Açıklıklara yapılan toz veya kir, pistonun sıkışmasına neden olur.
CONTA VE SALMASTRALARIN DEĞİŞTİRİLMESİ
Motor sökülmüşse, conta ve salmastraları değiştirin.
Bu kılavuzda açıklanmayan bakım veya ayar işlemleri için size en yakın DOLMAR yetkili servis merkezine danışın.
SAKLAMA
UYARI: Yakıtı boşaltırken, motoru durdurun ve motorun tamamen soğutmasını bekleyin.
Aksi takdirde, alev alabilir veya yangın çıkabilir.
DİKKAT: Makine uzun bir süre çalıştırılmadan saklanacaksa, yakıt deposu ve karbüratördeki yakıtı tamamen boşaltın ve kuru ve temiz bir yerde muhafaza edin.
-
Yakıt deposu ve karbüratördeki yakıtı aşağıdaki prosedürü takip ederek boşaltın:
1) Yakıt deposu kapağını çıkartın ve yakıtı tamamen boşaltın.
Yakıt deposunda yabancı madde kalmışsa, tamamen temizleyin.
2) Yakıt filtresini bir tel yardımıyla doldurma deliğinden çıkartın.
3) Yakıt tamamen boşalana kadar ana pompaya bastırın ve yakıt deposundan çıkan yakıtı bir kaba alın.
4) Filtreyi yakıt deposuna geri takın ve yakıt deposu kapağını sıkıca kapatın.
5) Ardından, motoru durana kadar çalıştırmaya devam edin. -
Bujiyi çıkartın ve birkaç damla motor yağının buji deliğinden damlamasını sağlayın.
- Marş kolunu, motora motor yağı dağılacak şekilde yavaşça çekin ve bujiyi takın.
- Kesici bıçaklara kapağı takın.
- Genel olarak, motoru yatay konumda muhafaza edin. Mümkün değilse, makineyi motor ünitesi, kesici aletin altına gelecek şekilde yerleştirin. Aksi takdirde, içeride motor yağı kaçağı meydana gelebilir.
- Makine hasarlarını ve yaralanmaları önlemek için, makineyi daima güvenli bir yerde muhafaza etmeye dikkat edin.
- Boşaltılan yağı özel bir kap içerisinde, iyi havalandırılan ve doğrudan güneş ışığı almayan bir yerde muhafaza edin.
Uzun süre depolama sonrası dikkat edilmesi gerekenler
- Uzun bir süre depoda kaldıktan sonra ilk defa çalıştırmadan önce yağı değiştirdiğinizden emin olun (bkz. sayfa 236). Makinenin çalışmadığı sürede yağ bozulmuştur.
| Parça\Çalışma süresi | Çalışa öncesi | Günlük (10 sa) | 25 sa 50 sa 200 sa | Kapatma/ dinlenme | İlgili sayfa | ||
| Motor yağı Kontrol edin/ | temizleyin | ○ | 227 | ||||
| Değiştirin | O^*1 | 236 | |||||
| Parçaları sıkın (civata, somun) | Kontrol edin | ○ | 238 | ||||
| Yakıt deposu Temizleyin/ | kontrol edin | ○ | - | ||||
| Yakıtı boşaltın | O^*3 | 239 | |||||
| Kısma mandalı Çalışma | kontrolü | ○ | 229 | ||||
| Durdurma düğmesi Çalışma kontrolü | kontrolü | ○ | 229, 231 | ||||
| Kesici bıçaklar Kontrol edin | ○ | ○ | 229, 234 | ||||
| Düşük devirli dönüş Kontrol edin/ ayarlayın | ○ | 231 | |||||
| Hava temizleyici Temizleyin | ○ | 237 | |||||
| Buji Kontrol edin | ○ | 238 | |||||
| Soğutucu hava kanalı Temizleyin/kontrol edin | ○ | 238 | |||||
| Yakıt borusu Kontrol edin | ○ | 238 | |||||
| Değiştirin | O^*2 | - | |||||
| Dişli kutusu gresi | Doldurun | ○ | 235 | ||||
| Yakıt filtresi | Temizleyin/değiştirin | ○ | 238 | ||||
| Hava giriş vanası ile hava deşarj vanası arasındaki boşluk | Ayarlayın | O^*2 | - | ||||
| Motor bakımı | O^*2 | - | |||||
| Karbüratör Yakıtı boşaltın | O^*3 |
*1 İlk değiştirmeyi 20 saatlik çalışma sonrasında gerçekleştirin.
*2 200 çalışma saati sonrası kontroller için, Yetkili Servis Personeline veya bir makine atölyesine danışın.
*3 Yakıt deposunu boşaltıktan sonra, motoru çalıştırmaya devam ederek karbüratördeki yakıtın boşalmasını sağlayın.
SORUN GÍDERME
Onarım talebinde bulunmadan, lütfen sorunu önce kendiniz kontrol edin. Herhangi bir anormal durum tespit ettiğinizde, makinenizi bu kılavuzda verilen açıklamalara göre kontrol edin. Hiçbir parçayı açıklamaların aksine bir şekilde değiştirmeyin ve sökmeyin. Onarım için, Yetkili Servis Merkezine veya satıcınıza başvurun.
| Anormal durum Olası nedeni | (arıza) Çözümü | |
| Motor çalışmıyor | Ana pompa çalışmıyordur 7 ila 10 defa basın | |
| Marş ipini çekme hızınız yavaştır Güçlü şekilde | çekin | |
| Yakıt azdır Yakıt doldurun | ||
| Yakıt filtresi tıkanmıştır Temizleyin | ||
| Yakıt tüpü bükülmuştur Yakıt tüpünü düzleştirin | ||
| Yakıt kirlenmiştir Yakıtın kirlenmesi, motorun çalışmasını zorlaştırır. Yenisiyle değiştirin. (Önerilen değiştirme sıklığı: 1 ay) | ||
| Yakıt emişi aşırıdır Kısa mandalını orta devirden yüksek devire getirin ve motor çalışana kadar marş kolunu çekin.Motor çalışmaya başladığıda, kesici bıçaklar dönmeye başlar. Kesici bıçaklara çok dikkat edin.Motor hala çalışmazsa, bujiyi çıkartın, elektrotun kurumasını sağlayın ve bu parçaları tekrar başlangıçtaki gibi geri takın. Ardından, belirtildiği gibi çalıştırmayı deneyin. | ||
| Buji kapağı çıkmıştır Sağlam şekilde takın | ||
| Buji kirlenmiştir Temizleyin | ||
| Buji açıklığı normal değildir Açıklığı ayarlayın | ||
| Bujide başka bir sorun vardır Değiştirin | ||
| Karbüratör normal çalışmıyordUR Kontrol ve bakım talebinde bulunun. | ||
| Marş ipi çekilemiyor | Kontrol ve bakım talebinde bulunun. | |
| Tahrik sistemi normal çalışmıyordUR | Kontrol ve bakım talebinde bulunun. | |
| Motor hemen duruyorMotor devri yükselmiyor | Isınma yetersizdir | Isınma prosedürünü uygulayın |
| Motor ısınmasına rağmen, jikle kolu “Н” konumundadır. | “ІІІ” konumuna ayarlayın | |
| Yakıt filtresi tıkanmıştır Temizleyin veya değiştirin | ||
| Hava temizleyici kirlenmiş veya tıkanmıştır | Temizleyin | |
| Karbüratör normal çalışmıyordUR Kontrol ve bakım talebinde bulunun. | ||
| Tahrik sistemi normal çalışmıyordUR | Kontrol ve bakım talebinde bulunun. | |
| Kesici bıçak hareket etmiyorMotoru derhal durdurun | Kesici ünitesinin açısı yanlıştır | Açı kilidinin tam olarak oturduğundan emin olun. |
| Kesici bıçak tespit somunu gevşemiştir | Sağlam şekilde sıkın | |
| Kesici bıçaklara ince dallar takılmıştır. | Yabancı maddeyi temizleyin | |
| Tahrik sistemi normal çalışmıyordUR | Kontrol ve bakım talebinde bulunun. | |
| Ana ünite aşırı titreşim yapıyorMotoru derhal durdurun | Kesici bıçaklar kırılmış, eğilmiş veya aşınmıştır | Kesici bıçakları değiştirin |
| Kesici bıçak tespit somunu gevşemiştir | Sağlam şekilde sıkın | |
| Tahrik sistemi normal çalışmıyordUR | Kontrol ve bakım talebinde bulunun. | |
| Kesici bıçaklar hemen dönmeye başlamıyorMotoru derhal durdurun | Rölanti hızı yüksektir | Ayarlayın |
| Kısmə teli çıkmıştır | Sağlam şekilde takın | |
| Tahrik sistemi normal çalışmıyordUR | Kontrol ve bakım talebinde bulunun. | |
| Motor durmuyorMotoru rölantide çalıştırın ve jikle kolunu “Н” konumuna getirin | Konektör çıkmıştır Sağlam şekilde takın | |
| Elektrik sistemi normal çalışmıyordUR | Kontrol ve bakım talebinde bulunun. | |
Isıtma çalıştırması gerçekleştirilldikten sonra, motor çalışmıyorsa:
Kontrol edilen parçalarda herhangi bir anormal durum tespit edilmezse, kısma mandalını yaklaşık 1/3 tur açın ve motoru çalıştırın.
Makita Europe N.V.
Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium
Makita Corporation
3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan
