Produkttyp	Autoradio mit DVD/CD-Player, DAB+-Empfänger
Marke	Blaupunkt
Modell	Las Vegas 690 DAB
Kategorie	Autoradio Multimedia
Stromversorgung	12 V DC (DIN-Stecker)
Unterstützte Audioformate	MP3, WMA, CD-DA, DVD-Audio
Unterstützte Videoformate	DVD-Video, VCD, Video von USB/microSD
Radioempfang	FM (RDS), AM, DAB+
Bluetooth	Freisprechen (HFP), Audio-Streaming (A2DP/AVRCP)
GPS-Navigation	Über microSD-Karte (dedizierter Slot, Software zum Herunterladen)
Eingänge	USB vorne, microSD vorne, AV-Eingang vorne und hinten, Rückfahrkamera
Ausgänge	Videoausgang für externen Bildschirm (Passagiere)
Bildschirm	Touchscreen (Größe nicht angegeben)
Equalizer	Voreinstellungen (Rock, Pop, Klassik usw.) + Benutzereinstellung, Loudness
Lenkradfernbedienung	Programmierbar (SWC)
Sicherheit	Video nur im Stand (Handbremse), Laserklasse 1
Reinigung	Trockenes oder leicht feuchtes Tuch, keine Lösungsmittel
OSD-Sprachen	Mehrsprachig, darunter Französisch
Abmessungen	Standard-DIN (nicht angegeben)

Häufig gestellte Fragen - Las Vegas 690 DAB BLAUPUNKT

Wie verbinde ich mein Telefon per Bluetooth?

Stellen Sie sicher, dass Bluetooth am Autoradio und Ihrem Telefon aktiviert ist. Gehen Sie im Hauptmenü auf [Bluetooth] und dann auf die Hinzufügen-Schaltfläche. Suchen Sie auf Ihrem Telefon nach Geräten und wählen Sie 'BLAUPUNKT'. Geben Sie den in den Einstellungen festgelegten Pairing-Code ein (Standard 0000). Die Verbindung wird hergestellt.

Wie stelle ich die Uhrzeit ein?

Gehen Sie im Hauptmenü auf [Einstellungen] und dann auf das [Zeit]-Symbol. Sie können Datum und Uhrzeit manuell einstellen oder Auto clock aktivieren für eine automatische Synchronisation über RDS. Wählen Sie den 12h- oder 24h-Modus.

Wie nutze ich die DAB-Funktion?

Gehen Sie im Hauptmenü auf [DAB]. Sie können die Bänder DAB1, DAB2 oder DAB3 auswählen. Verwenden Sie die Pfeile für eine manuelle oder automatische Suche. Die DAB-FM-Funktion schaltet automatisch auf FM um, wenn das DAB-Signal schwach ist.

Wie spiele ich eine DVD ab?

Legen Sie eine DVD mit der Beschriftung nach oben in den Schlitz ein, bis ein leichter Widerstand spürbar ist. Die Wiedergabe startet automatisch. Verwenden Sie die Touch-Tasten, um im DVD-Menü zu navigieren. Für Video muss die Handbremse angezogen sein. Drücken Sie [Auswerfen], um die Disc zu entnehmen.

Wie setze ich das Gerät zurück?

Öffnen Sie die Frontabdeckung und drücken Sie mit einem spitzen Gegenstand auf die Reset-Taste. Achtung: Alle persönlichen Einstellungen (Sender, Bluetooth usw.) gehen verloren. Sie können auch die Option Werkseinstellungen laden im Menü [Einstellungen] > [Allgemein] verwenden.

Wie stelle ich den Equalizer ein?

Drücken Sie auf das [EQ]-Symbol im Hauptmenü oder in der Steuerleiste der Audioquelle. Wählen Sie eine Voreinstellung (Rock, Pop usw.) oder drücken Sie auf [Benutzer], um die Frequenzbänder manuell einzustellen. Verwenden Sie [Loudness], um die Bässe bei niedriger Lautstärke zu verstärken.

Wie benutze ich die Rückfahrkamera?

Schließen Sie eine optionale Rückfahrkamera an den hinteren Videoeingang des Autoradios an. Wenn Sie den Rückwärtsgang einlegen, wird das Kamerabild automatisch auf dem Bildschirm angezeigt. Stellen Sie sicher, dass das 'BREMSE'-Kabel richtig angeschlossen ist.

Wie programmiere ich die Lenkradfernbedienung?

Wählen Sie im Hauptmenü [SWC]. Drücken Sie eine Tastennummer und wählen Sie dann die gewünschte Funktion. Drücken Sie anschließend die entsprechende Taste am Lenkrad. Wiederholen Sie dies für jede Taste. Beenden Sie mit [OK], um zu speichern.

Wie aktualisiere ich die Navigation?

Die Navigationskarten werden von der Website www.blaupunkt.com heruntergeladen. Legen Sie eine microSD-Karte in den Navigationsslot ein (Abdeckung geöffnet). Folgen Sie den Anweisungen auf der Website, um die Daten auf die Karte zu übertragen. Das Autoradio verwendet die mitgelieferte Navigationssoftware.

Wie reinige ich das Autoradio?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch zur Reinigung der Oberfläche. Verwenden Sie niemals Lösungsmittel, Reinigungsmittel oder Kunststoffpflegemittel, da diese das Gerät beschädigen können. Vermeiden Sie das Eindringen von Flüssigkeit in die Schlitze.

BEDIENUNGSANLEITUNG Las Vegas 690 DAB BLAUPUNKT

Kurzdruck: Zurück zur Homepage

Langdruck: Bluetooth öffnen

2 Schnelltaste NAVI

Navigation starten

3 Taste DISPLAY

Kurzdruck: Displayhelligkeit einstellen (4Schritte)

Langfruck:Displayausschalten

4 Taste (Eject)

Auswerfen einer DVD / CD

5 Dreh-/Druckknopf

Kurzdruck: Gerä einschalten

Im Betrieb: Audioquelle stumm schalten

Langdruck: Gerät ausschalten

Drehen: Lautstärke einstellen

6 Navigation SD-Karteneinschub

7 Medien-SD-Karteneinschub

Zugang nur bei geöffneter Abdeckung

Der Kartenleser unterstützt microSD-Karten auf denen Audio-/Videodateien gespeichert sein konnen.

8 Reset Taste

Zugang nur bei geöffnter Abdeckung

Ursprüngliche Werkseinstellungen des Gerätes viederherstellen.

Achtung! Alle persönlichen Einstellungen geben verloren!

9 USB-Buchse

Zugang nur bei geöffneter Abdeckung

10 AV-IN-1-Buchse

Zugang nur bei geöffneter Abdeckung

11 Touchscreen Biedienoberfläche

12 DVD / CD-Laufwerk

13 Infrarotempfänger fur die Fernbedienung

14 Mikrofon

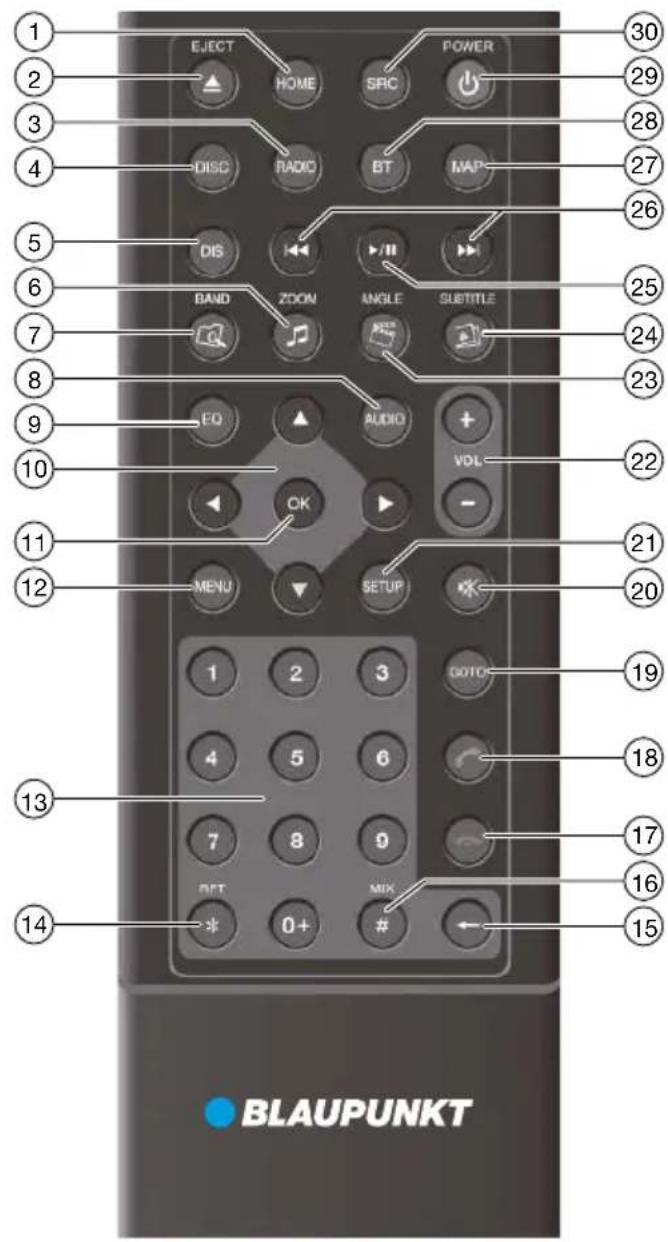

1. Taste HOME

Hauptmenu aufrufen

Im Hauptmenu: Menu der aktiven Quelle aufrufen

1. Taste /EJECT

Auswerfen einer DVD / CD

1. Taste RADIO

Radiobetrieb starten

1. Taste DISC

DVD / CD-Betrieb starten

1. TasteDIS

Kurzdruck: Displayhelligkeit einstellen

Langdruck: Display ausschalten

1. Taste / ZOOM

Übersicht der Audiodateien aufrufen

Bildausschnitt vergroßern

1. Taste / BAND

Ordnerübersicht aufrufen

Wellenbereich/Speicherebene auswahlen

1. Taste AUDIO

Wiedergabesprache wahlen (wenn auf DVD fugbar)

1. Taste EQ

Equalizer-Menu aufrufen

1. Taste /

In Menüs/Listen navigieren

Sender manuell einstellen (

Gespeicherte Sender aufrufen (

1. Taste OK

Auswahl bestätigen

1. Taste MENU

DVD-Menu aufrufen

Ordner-/Dateiliste anzeigen halten

1. Zifferntasten 0-9

2. Taste*/RPT

Wiederholfunktion

1. Taste

Letztes Zeichen einer Eingabe Löschen

1. Taste #/MIX

Zufallswiedergabe

1. Taste

Anruf beenden/abweisen

1. Taste

Anruf annehmen

1. Tate GOTO

Titel, Kapitel, Film bzw. Laufzeit direkt anwahlen

1. Taste

Audioquelle stumm schalten

1. Taste SETUP

Einstellungen-Menu aufrufen

1. Taste VOL + / -

Lautstärke einstellen

1. Taste /AN

Übersicht der Filme aufrufen

Kamerablickwinkel wahlen (wenn auf DVD ügbar)

1. Taste SUBTITLE

Übersicht der Bilder aufrufen

Untertitelsprache wahlen (wenn auf DVD verfügbar)

1. Taste▶/■

Widergabe starten und unterbrechen

1. Taste/

Titel, Kapitel, Film auswahlen

Schneller Suchlauf

1. Taste MAP

Navigation starten

1. Taste BT

Bluetooth-Betrieb starten

1. Taste POWER

Gerä ein-/ausschalten

1. Taste SRC

Quelle auswahlen

Sicherheitshinweise 5

Verwendete Symbole 5
Verkehrssicherheit 5
Allgemeine Sicherheitshinweise 5
Konformitätserklung. 5

Lieferumfang 6

In Betriebnehmen 6

Ein-/Ausschalten 6
Lautstärke 6
Hauptmenu 6
Empfangsregion einstellen 6

Radiobetrieb 7

Radiobetrieb starten 7
Speicherebene wahlen 7
Sender einstellen 7
Sender manuell speichern. 7
Sender automatisch speichern (Travelstore) 7
Sender scanner 8
Suchlauf-Empfindlichkeit einstellen 8
RDS ein-/ausschalten. 8

REG-Funktion (Regionalprogramme) ein-/ausschalten 8
AF-Funktion (Alternativefrequenzen) ein-/ausschalten 8
Programmtyp auswahlen und Suchlauf starten. 8
Vorrang fur Verkehrsmeldungen ein-/ausschalten 8

Navigation 8

Einfugen von Navigations microSD: 8

Medienwiedergabe DVD/CD/USB/

microSDHC 9

Grundlegende Informationen 9
DVD-/CD-Betrieb. 9
USB-Datentrager 9
microSDHC-Karten 9

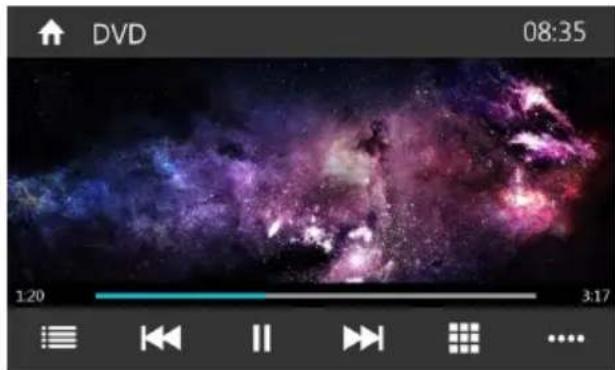

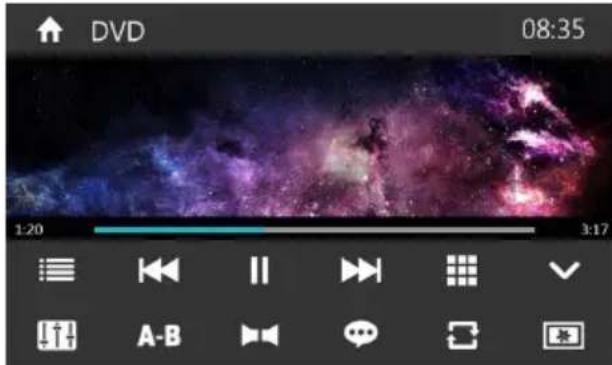

DVD Filmwiedergabe. 10

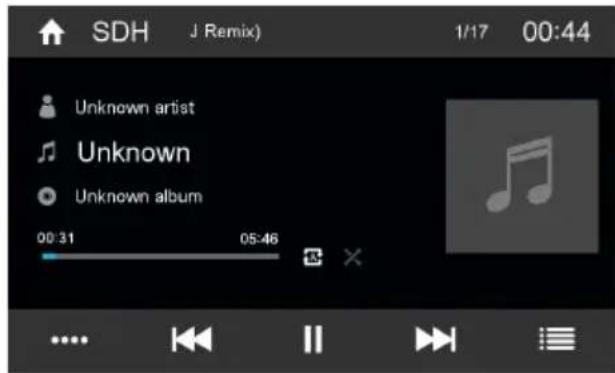

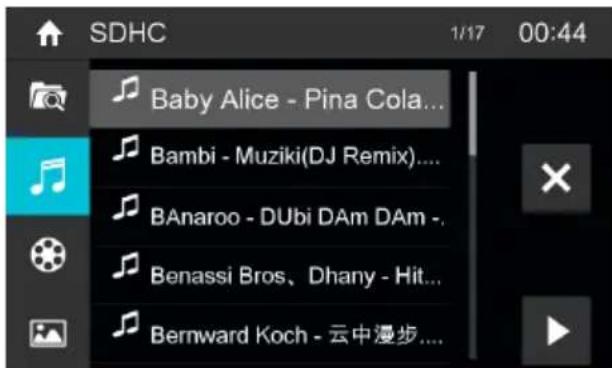

Audiowiedergabe von DVD/CD, USB oder microSDHC 10
Videowiedergabe von DVD/CD, USB oder microSDHC: 11

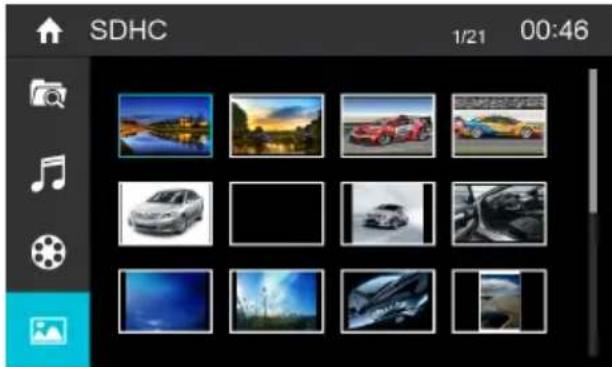

Bildwiedergabe von DVD/CD, USB oder microSDHC 12

Bluetooth-Betrieb 12

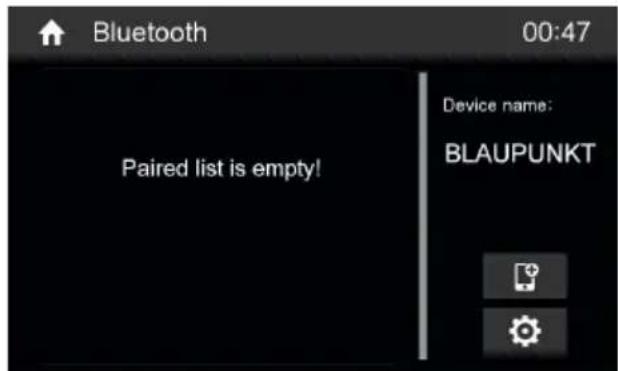

Bluetooth-Betrieb starten 12
Bluetooth-Geräte koppeln. 13

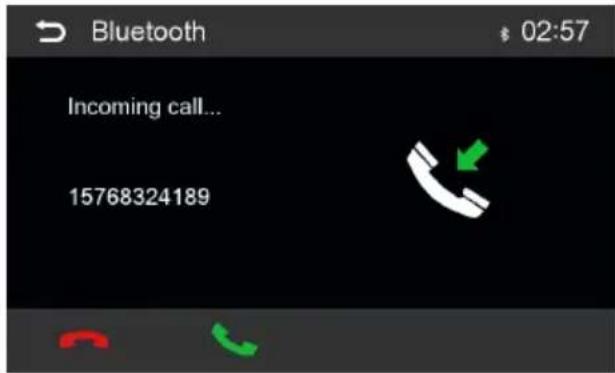

Telefonbetrieb 13
AlphabetischeSuche 13
Audiowedergabe - Bluetooth. 13
Bluetooth-Einstellungen 14

External Audio-/Videoquellen. 15
Video-Eingang 15
Extermer Monitor 15

Klangeinstellungen 15

Equalizer 15

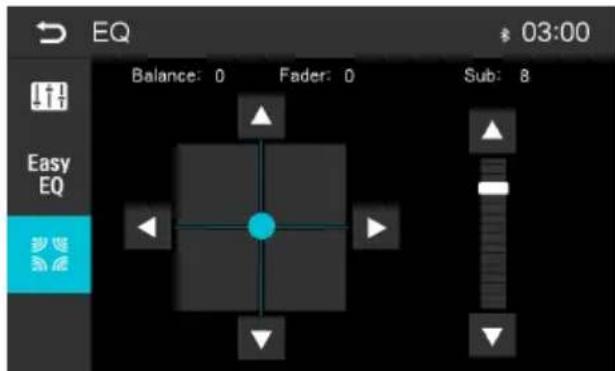

Volumenverteilung (Pegelsteller/ Balance) 15

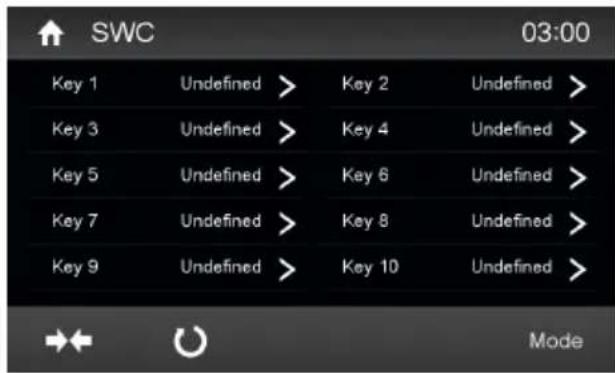

Lenkradkontrolle 16

Grundeinstellungen 16

Allgemein. 16
Video. 17
Klang. 17
Zeit 17
Sprache 17
Bluetooth 17
Lautstärke 17

Nutzliche Informationen 17

DAB-Betrieb (nur für Modelle mit DAB). 14

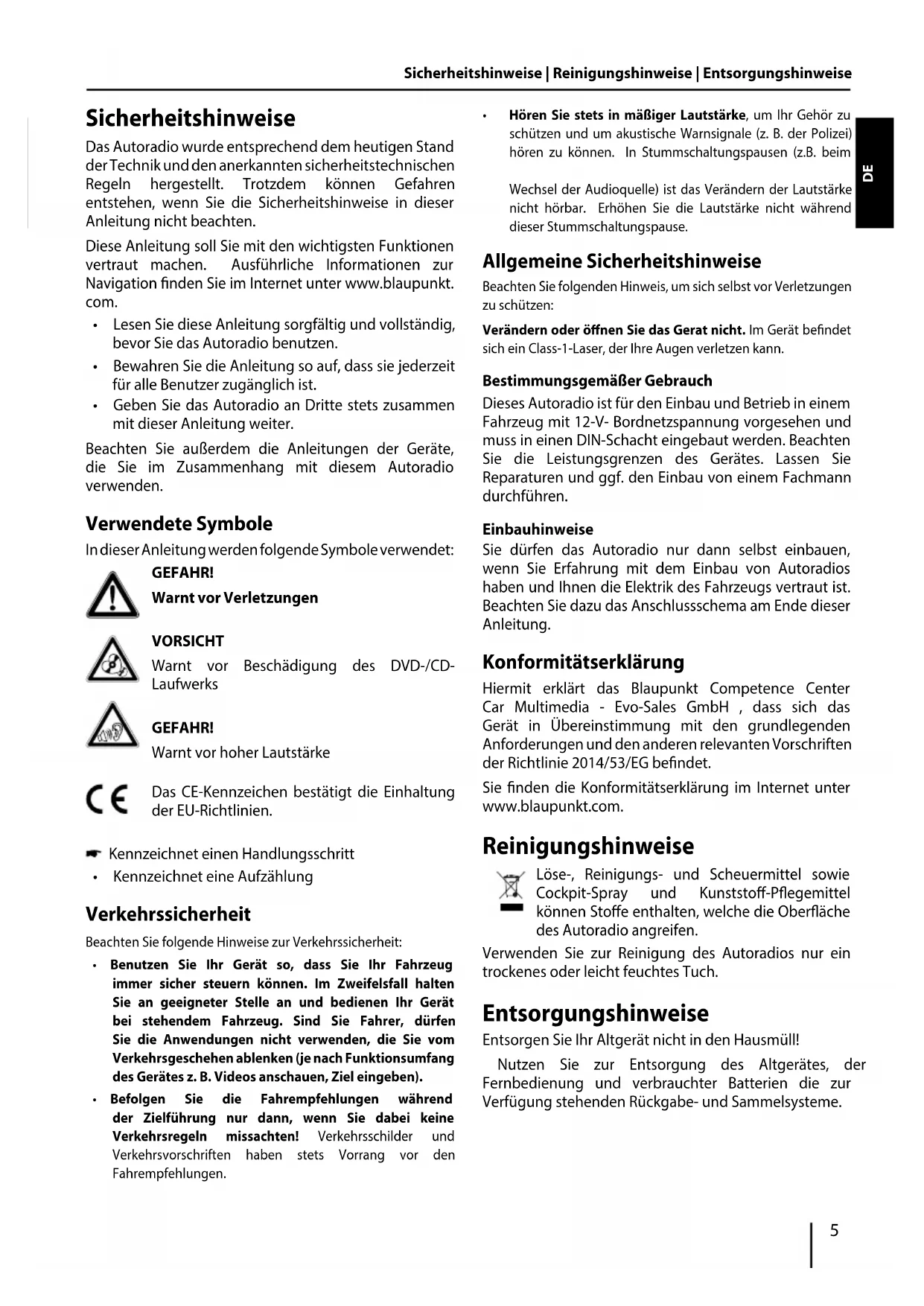

Sicherheitshinweise

Das Autoradio wurde entsprechend dem heutigen Stand der Technik und den anerkannten Sicherheitstechnischen Regeln hergestellt. Trotzdem konnen Gefahren entstehen, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten.

These Anleitung soll Sie mit den wichtigsten Funktionen vertraut machen. Ausfuhrliche Informationen zur Navigation finden Sie im Internet unter www.blaupunkt. com.

• Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Autoradio benutzen.
• Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
• Geben Sie das Autoradio an Dritte stets zusammen mit dieser Anleitung weiter.

Beachten Sie außer dem Anleitungen der Geräte, die Sie im Zusammenhang mit thisem Autoradio verwenden.

Verwendete Symbole

In dieser Anleitung werden folgende Symbole verwendet:

GEFAHR!

Warnt vor Verletzungen

VORSICHT

Warnt vor Beschädigung des DVD-/CD-Laufwerks

GEFAHR!

Warnt vor hoher Lautstärke

Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien.

Kennzeichnet einen Handlungsschnitt

Kennzeichnet eine Aufzahlung

Verkehrssicherheit

Beachten Sie folgende Hinweise zur Verkehrssicherheit:

• Benutzen Sie Ihr Gerät so, dass Sie Ihr Fahrzeug immer sicher steuern konnen. Im Zweifelsfall halten Sie an geeigneter Stelle an und bedienen Ihr Gerät bei stehendem Fahrzeug. Sind Sie Fahrer, darüber Sie die Anwendungen nicht verwenden, die Sie vom Verkehrsgeschehen ablenken (je nach Funktionsumfang des Gerätes z. B. Videos anschauen, Ziel eingeben).
• Befolgen Sie die Fahrempfehlungen während der Zielführung nur dann, wenn Sie damit keine Verkehrsregeln missachten! Verkehrsschildern und Verkehrsvorschriften haben stets Vorrang vor den Fahrempfehlungen.

Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schätzen und um akustische Warnsignale (z. B. der Polizei) horen zu konnen. In Stummschaltungspausen (z.B. beim

Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

Allgemeine Sicherheitshinweise

Beachten Sie folgenden Hinweis, um sich selbst vor Verletzungen zu schätzen:

Verändern oder öffnen Sie das Gerat nicht. Im Gerät befindet sich ein Class-1-Laser, der ihre Augen verletzen kann.

Bestimmungsgemäßer Gebrauch

Dieses Autoradio ist für den Einbau und Betrieb in einem Fahrzeug mit 12-V-Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen des Gerätes. Lassen Sie Reparaturen und ggf. den Einbau von einem Fachmann durchführten.

Einbauhinweise

Sie)dürfen das Autoradio nur dann selbst einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu das Anschlussschema am Ende dieser Anleitung.

Konformitätserklarung

Hiermit erklart das Blaupunkt Competence Center Car Multimedia - Evo-Sales GmbH, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EG befindet.

Sie finden die Konformitätserklärung im Internet unter www.blaupunkt.com.

Reinigungshinweise

Löse-, Reinigungss- und Scheuermittel sowie Cockpit-Spray und Kunststoff-Pflegemittel können Stoffe enthalten, welche die Oberfläche des Autoradio angreifen.

Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder weniger feuchtes Tuch.

Entsorgungshinweise

Entsorgen Sie Ihr Altgerät nicht in den Hausmüll!

Nutzen Sie zur Entsorgung des Altgerätes, der Fernbedienung und verbrauchter Batterien die zur Verfugung stehenden Rückgabe- und Sammelsysteme.

Warning

Die Batterie nicht einnehmen, Chemische Gefahr (Die Fernbedienung im Lieferumfang) Dieses Produkt enthalt eine Munzbatterie / Knopfzenellenbatterie. Wenn die Munzbatterie / Knopfzenellenbatterie verschlucht wird, kann dies innerhalb von nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen.

Halten Sie neue und gebrauchte Batterien von Kindern fern.

Wenn sich das Batteriefach nicht sicher schlieben,Lasst, stellen Sie die Verwendung des Produkts ein und halten Sie es von Kindern fern.

Wenn Sie denken, dass Batterien verschluckt oder in einen Körperteil eingelegt wurden,uchen Sie sofort einen Arzt auf.

Lieferumfang

Im Lieferumfang enthalten sind:

Autoradio
GPS-Antenne
- Externes Bluetooth-Mikrofon
Kurzanleitung
- Halterahmen
Kleinteile-Set
- Installationsmaterial
Anschlusskabel

In Betriebnehmen

Achtung!

Transportsicherungsschrauben

Stellen Sie sicher, dass vor der Inbetriebnahme des Gerätes die Transportsicherungsschrauben auf der Geräte Oberseite entfern wird.

Ein-/Ausschalten

Ein-/Ausschalten mit dem Dreh-/Druckknopf

Zum Einsatz drücken Sie den Dreh-/Druckknopf.
Zum Ausschalten halten Sie den Dreh-/Druckknopf länger als 2 Sekunden gedrückt.

Ein-/Ausschalten über die Fahrzeugzündung

Wenn das Autoradio mit der Fahrzeugzündung verbunden ist und es nicht mit dem Dreh-/Druckknopf ausgeschaltet wurde, wird es mit der Zündung aus- bzw. eingeschaltet.

Lautstärke

Lautstärke einstellen

Die Lautstärke ist in Schritten von 0 (aus) bis 50 (maximal) einstellbar.

Drehen Sie den Dreh-/Druckknopf, um die Lautstärke zu verändern

Autoradio stumm schalten (Mute)

• Drücken Sie kurz den Dreh-/Druckknopf 3, um das Gerät stumm zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren.

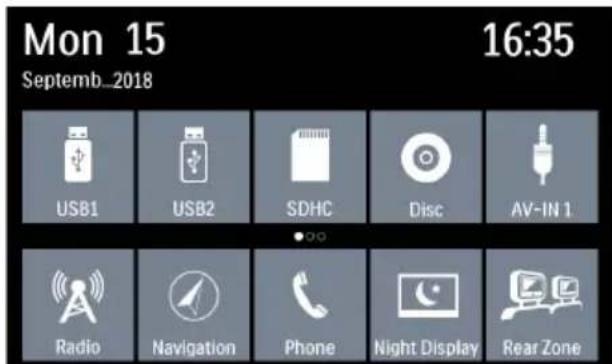

Hauptmenu

Im Hauptmenu können Sie durch Drücken der Schaltflächen auf dem Touchscreen die verschiedene Quellen und Betriebsarten aufrufen.

Drucken Sie die Taste

• Oder -

Drucken Sie in der aktuellen Quelle die Schaltflache

Das Hauptmenu wird angezeigt.

Solange Sie keine neue Audioquelle wahren, wird die zuletzt aktive Audioquelle wiedergegeben.

Hinweis:

Die in dieser Anleitung dargestilten Abbildungen sollen die Erklärungen unterstützen und konnen im Detail von Ihr Gemarabweichen.

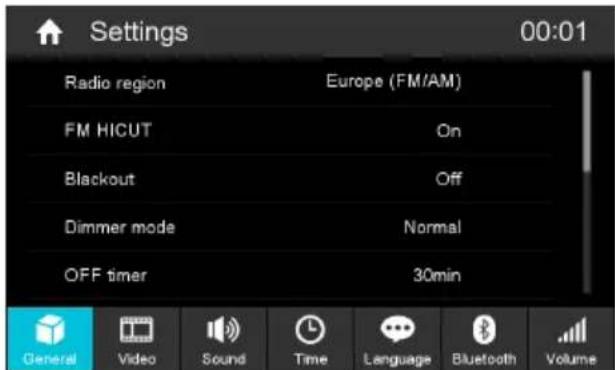

Empfangsregion einstellen

Dieses Autoradio ist für den Betrieb in verschiedene Regionen mit entsprechenden Frequenzbereichen und Sendertechnologien ausgelegt. Werkseite ist die Empfangsregion „Europa (FM/AM)” eingestellt. Betreiben Sie das Autoradio außerhalb von Europa z. B. in den USA oder Asien, müssen Sie ggf. erst eine geeignete Empfangsregion einstehen.

Drücken Sie dazu im Hauptmenü die Schaltfläche [Einstellungen]

Das Einstellungen-Menu wird angezeigt.

Wenn die Schaltfläche [Einstellungen] ist nicht im Hauptmenü gezeigt, drehen Sie den Bildschirm nach rechts, um weitere Schaltfläche anzuzeigen.

Im oberen Bereich des Menus Einstellungen, drucken Sie die Schaltfläche [General]

Die aktuelle Einstellung wird hinter „Radio Region" angezeigt.

Tippen Sie zweimal (Doppelklick) auf Schaltfläche [Radio region], um die Liste der verfügbaren Empfangsbereiche.

Wahlen Sie den gewünschten Empfangsbereich mit einem Doppelklick.

Die Liste ausgeblendet ist, wird der gewählte Empfangsbereich eingestellt.

Drucken Sie die Schaltfläche [ ]

Das Hauptmenu wird wieder angezeigt.

Radiobetrieb

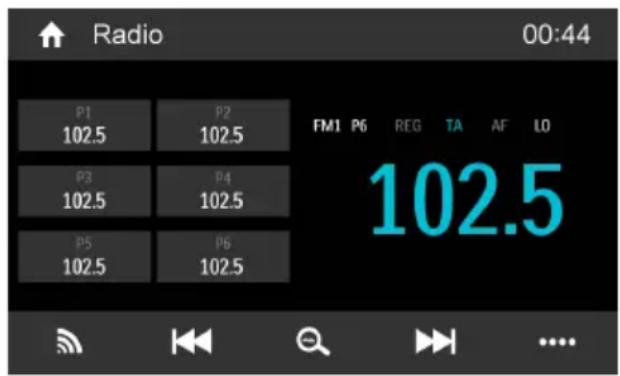

Radiobetrieb starten

Drücken Sie im Hauptmenü die Schaltfläche [Radio] Das Radio-Wiedergabemenü wird angezeigt.

Speicherebene wahlen

Es stehen verziedene Speicherebenen und Wellenbereiche zur Verfugung.

Auf jeder Speicherebene konnen bis zu 6 Sender gespeichert werden.

• Drücken Sie die Schaltfläche so oft, bis die gewünschte Speicherebene angezeigt wird.

Sender manuell einstellen

• Drücken Sie die Schaltfläche [1] oder [▶] ein oder mehrmals kurz, um die Frequenz schrittweise zuändern.

Sendefrequenz direkt eingeben

Wenn ihren die Frequenz des gewünschten Senders besteht ist, können Sie diese über den Touchscreen direkt eingeben.

Drucken Sie die Schaltfläche [..] um weitere Bedienoptionen einzublenden
- Drücken Sie die Schaltfläche [ ] Ein Zahlenfeld zur Frenzeneingabe wird angezeigt.
Geben Sie die Freqenz des gewünschten Senders mit dem Zahlenfeld ein.
- Drücken Sie die Schaltfläche [OK]. Das Radio-Wiedergabenu wird angezeigt, der Sender der eingebenen Frequenz wird wiedergegeben.

Sendersuchlauf starten

• Drücken Sie die Schaltfläche [I] bzw. [▶] für ca. 2 Sekunden, um den Sendersuchlauf zu starten. Der{nachste empfangbare Sender wird eingestellt.

Hinweis:

Für die Empfangsregion Europa: Im Wellenbereich FM werden bei eingeschalteten Vorrang für Verkehrsfunk nur Verkehrsfunksender eingestellt.

Sender manuell speichern

Wahlen Sie mit der Schaltfläche [ ] die gewünschte Speicherebene.
Stellen Sie den gewünschten Sender ein.
- Drücken Sie eine der Speichertasten [P1] - [P6] für ca. 2 Sekunden, um den aktuellen Sender auf der Taste zu speichern.

Der Sender wird gespeichert.

Sender automatisch speichern (Travelstore)

Mit Travelstore konnen Sie die 6 stärksten Sender der Region automatischuchen und auf der aktuellen Speicherebene speichern. Zuvor gespeicherte Sender dieser Speicherebene werden damit gelöscht.

Wahlen Sie eine Speicherebene.
Drucken Sie die Schaltfläche[. um weitere Bedienoptionen einzublenden.
Drucken Sie die Schaltfläche [TS]

Der Tuner beginnt mit dem automatischen Sendersuchlauf. Wenn das Speichern beendet ist, wird der Sender auf Speicherplatz 1 der zuvor gewählten Speicherebene wiedergegeben.

Hinweis:

Für die Empfangsregion Europa: Bei eingeschaltetem Vorrang für Verkehrsfunk werden nur Verkehrsfunksender gespeichert

Sender scanner

Mit der Scan-Funktion konnen Sie alle empfangbaren Sender des aktuellen Wellenbereichs eine Sekunden anspielen setzen.

Drucken Sie die Schaltfläche [ ]
Die Produkte nach dem aktuellen Wellenbereich. jeder empfangbare Sender wird bzw. einige Sekunden lang abgespielt.
Durch erneutes Drucken der Schaltfläche [Q] wird der aktuell gescannte Sender ausgewählt und wiedergegeben.

Suchlauf-Empfindlichkeit einstellen

Die Suchlauf-Empfindlichkeit entscheidet darüber, ob der automatische Sendersuchlauf nur starke Sender oder auch schwachere Sender, die evtl. verraucht sind, findet.

• Drucken Sie die Schaltfläche [DX / LO], um die Empfindlichkeit des Sendersuchlaufs einzustellen.

Wenn Localangezeigtwird,werdenbeim Suchlaufnur Sender mit starkem Signal gefunden.

Wenn Distance angezeigt wird, werden beim Suchlauf Sender mit starkem und schwachem Signal gefunden.

RDS ein-/ausschalten

In der Empfangsregion Europa strahlen wie FM-Sender...,
nben ihrem Programm ein RDS-Signal (Radio Data System)aus,dasZusatzfunktionenwiez.B.dieAnzeigedes
Sendernamens im Display ermöglich.

Drucken Sie die Schaltfläche [..] um weitere Bedienoptionen einzublenden.
W Drücken Sie die Schaltfläche [RDS], um die RDS-Funktion ein- bzw. auszuschalten.
- Wenn die RDS-Funktion eingeschaltet ist, wird RDS welt angezeigt.
W Drücken Sie die Schaltfläche[√], um die zusätzlichen Bedienoptionen auszublenden oder warten Sie, bis sie automatisch ausgeblendet werden.

REG-Funktion (Regionalprogramme) ein-/ausschalten

Einige RDS-Sender teilen zu bestimmen Zeiten ihr Programm in Regionalprogramme mit entsprechlichem Inhalt auf.

• Drücken Sie die Schaltfläche [REG]#, um die REG-Funktion ein-bzw. auszuschalten.

Wenn die REG-Funktion eingeschaltet ist, wird REG weiß angezeigt.

AF-Funktion (Alternativefrequenzen) ein-/ausschalten

Wenn die AF-Funktion aktiviert ist, schaltet das Autoradio automatisch auf die am besten zu empfangende Frequenz des eingestillten Senders.

Drucken Sie die Schaltfläche [AF], um die AF-Funktion ein-bzw. auszuschalten.

Wenn die AF-Funktion eingeschaltet ist, wird AF welt angezeigt.

Programmtyp auswahlen und Suchlauf starten

Mit der PTY-Funktion konnen Sie einen Programmtyp wahlen und so gezielt nach Sendernuchen, die z. B. Rockmusik oder Sportsendungen ausstrahlen.

Drucken Sie die Schaltfläche [...] um weitere Bedienoptionen einzublenden
- Drücken Sie die Schaltfläche [PTY], um die Programmtypen einzublenden.

Blättern Sie nach oben/unten durch die Liste und tippen Sie auf den gewünschten Programmtyp, um ihn auszuwahlen.

• Drucken Sie die Schaltfläche [PTY], UM DEN PTY-SUCHLAUF ZU STARTEN.

Wenn ein Sender eine Sendung mit dem gewählten Programtyp ausstrahlt, wird dieser Sender wiedergegeben.

Vorrang für Verkehrsmeldungen ein-/ausschalten

In der Empfangsregion Europa kann ein FM-Sender Verkehrsmeldungen durch ein RDS-Signal kennzeichnen. Wenn der Vorrang für Verkehrsmeldungen eingeschaltet ist, wird eine Verkehrsmeldung automatisch durchgestellt, auch wenn sich das Autoradio gee de nicht im Radiobetrieb befindet.

• Drücken Sie die Schaltfläche [TA], um den Vorrang für Verkehrsmeldungen ein- bzw. auszuschalten.

Wenn der Vorrang für Verkehrsmeldungen eingeschaltet ist, wird TA weiß angezeigt.

Navigation

Bitte besuchen Sie www.blaupunkt.com um relevante Kartenbenutzerinformationen herunterzuladen.

Einfugen von Navigations microSD:

Um die Navigation nutzen zu konnen, muss die microSD-Karte mit den Kontakten nach rechts voran in dem linken Kartenschacht eingelegt sein.

Medienwiedergabe DVD/CD/USB/ microSDHC

Grundlegende Informationen

Sie können mit dem Autoradio Audio-DVDs/CDs (CDDA) und DVD-/CD-R/RWs mit Audio- oder MP3-Dateien sowie MP3- oder WMA-Dateien auf USB-Datenträgern und microSDHC-Karten speilen.

Außerdem konnen Sie Filme und Bilder von DVDs/VCDs/ CDs, USB-Datenträgern und microSDHC-Karten auf dem Display oder einem angeschlossen Monitor anziegen halten.

Die Wiedergabe von Filmen und Fotos ist aus Sicherheitsgründen auf dem eingebauten Monitor nur bei stehendem Fahrzeug und angezogener Handbremse erlaubt. Das Kabel „BRAKE" muss an den Handbremsanschluss des Fahrzeugs angeschlossen werden (siehe Anschlussschema am Ende dieser Anleitung). Die Filmwiedergabe auf einem externen Monitor ist auch während der Fahrt möglich.

Hinweise:

• Für eine einwandfrei Funktion verwenden Sie nur CDs mit dem Compact-Disc-Logo und DVDs mit dem DVD-Logo.
• Blaupunkt kann nicht die einwandfrei Funktion von kopiergeschützen DVDs/CDs sowie aller auf dem Markt erhältlichen DVD-/CD-Rohlinge, USB-Datentrager und microSD-Karten garantieren.

Beachten Sie beim Vorbereiten eines MP3-/WMA-Datenträgers die folgenden Angaben:

• Benennung von Titeln und Verzeichnissen: Max. 32 Zeichen ohne Dateiendung „mp3" bzw. „wma" (bei mehr Zeichen verringert sich die Anzahl der vom Autoradio erkennbaren Titel und Ordner)
  DVD-/CD-Formate: DVD-/CD-R/RW, 0:12 cm
  DVD-/CD-Datenformate: ISO 9669 Level 1 und 2, Joliet
• CD-Brenngeschwindigkeit: Max. 16-fach (empfohlen)
• USB-Format/-Dateisystem: mass storage device / FAT/FAT16/FAT32
• microSD-Karten-Dateisystem: FAT/FAT16/FAT32

• Dateiendung von Audiodateien:

• .MP3 für MP3-Dateien
  -.WMA fur WMA-Dateien

WMA-Dateien nur ohne Digital Rights Management (DRM) und erstellt mit Windows Media® Player ab Version 8
MP3-ID3-Tags: Version 1 und 2
- Bitrate für die Erzeugung von Audiodateien:

• MP3: 32 bis 320 kbps
  WMA: 32 bis 192 kbps

Maximale Anzahl von Dateien und Verzeichnissen:

• USB-Medium: Bis zu 10 000 Einträge
• microSD-Karten: Bis zu 10 000 Dateien.

DVD-/CD-Betrieb

DVD/CD einlagen

Zerstörungsgefahr des DVD/CD-Laufwerks!

Unrund konturierte DVDs/CDs und DVDs/CDs mit 8 cm Durchmesser (Mini-DVDs/CDs))dürfen nicht verwendet werden.

Für Beschädigungen des Laufwerks durch ungeeignete DVDs/CDs wird keine Haftung übernommen.

Schieben Sie die DVD/CD mit der bedruckten Seite nach oben in den DVD-/CD-Schacht, bis ein Widerstand spürbar wird.

Die DVD/CD wird automatisch eingezogen und ihre Daten werden überprüft. Danach beginnnt die Wiedergabe im DVD/CD-bzw. MP3-Betrieb.

Hinweis:

Der automatische Einzug der DVD/CDarf nicht behindert oder Unterstützung werden.

DVD/CD entnehmen

Drücken Sie die Taste, um eine eingelegte DVD/CD auszuschieben

Hinweis:

Das Ausschieben der DVD/CDarf nicht behindert oder Unterstützung werden.

USB-Datenträger

Dieses Gerät verfügbar über einen USB-Anschluss unter der Abdeckklappe an der Gerätefront.

USB-Datentrager anschließen

• Öffnen Sie die Abdeckklappe auf der linken unteren Ecke des Panels.
• Stecken Sie den USB-Datenträger in die USB-Buchse Das Gerät schaltet automatisch in den USB-Betrieb. Die Daten werden eingelesen, die Wiedergabe beginnnt mit der ersten Mediendatei die das Gerät erKENnt.

USB-Datentrager entfernen

Schalten Sie das Autoradio aus.

Ziehen Sie den USB-Datenträger ab

microSDHC-Karten

Dieses Gerät verfügt über einen microSDHC-Kartenschacht unter der Abdeckklappe an der Gerätefront.

microSDHC-Karte einstecken

• Offnen Sie die Abdeckklappe an der oberen linken Ecke des Panels.

Schieben Sie die microSD/SDHC-Karte mit den linken Kontakten nach der linken Seite in den rechten Kartenschacht, bis sie einrastet.

Das Gerät schaltet automatisch in den microSDHC-Betrieb. Die Daten werden eingegeben, die Wiedergabe beginnnt mit der ersten Mediendatei die das Gerät erKENnt.

microSDHC-Karte entnehmen

Öffnen Sie ggf. die Abdeckklappe

Drucken Sie auf die microSDHC-Karte, bis sie entriegelt wird.

Ziehen Sie die microSDHC-Karte aus dem Kartenschacht heraus.

DVD Filmwiedergabe

Das Autoradio kann Video-DVDs und VCDs abspielen. Nach dem Einlagen der DVD startet automatisch die Wiedergabe. Das DVD-MENU wird angezeigt.

Sie konnen im DVD-Menu navigieren indem Sie die entsprechenden Schaltflächen im DVD-Menu auf dem Touchscreen berühren.

Nachdem Sie den Film über das Menu der DVD gestartet haben, wird der Film angezeigt. Das Wiedergabenu für DVDs wird ausgeblendet.

Tippen Sie einmal kurz auf den Touchscreen, um das Wiedergabenu anzeigen zu halten.

Das Wiedergabenu wird eingebrendet.

[1]orheriges Kapitel auswahlen.

[II/ Wiedergabe unterbren und wieder fortsetzen.

[ ] Nächstes Kapitel auswahlen.

[ ] Tastenfeld zur direkten Anzahl von Titeln, Kapiteln bzw. Laufzeit aufrufen.

[ ] Wiedergabe unterbrechen, DVD-Menü aufrufen.

[...] Weitere Bedienoptionen einblenden.

Tippen Sie auf [Lum weitere Bedienoptionen des Wiedergabemenüe einzublenden

[ YZusatzliche Bedienoptionen ausblenden.
[ ] Equalizer anzeigen lessen.
[A-B]Bereich fur Wiederholfunktion festlegen.
[ ] Wiedergabesprache wahlen (nur wenn vorder DVD Unterstützung).
[ ] Untertitel einblenden (nur wenn von der DVD Unterstützung).
Wiederholfunktion fur Titel, Kapitel oder Bereich A-B ein-/ausschalten.
[B] Bild einstellen.

Audiowiedergabe von DVD/CD, USB oder microSDHC

Die Prinzipien der Audiowiedergabe (MP3/WMA) von Datenträgern sind für alle Quellen identisch

Wahlen Sie über das Hauptmenu die gewünschte Quelle.

Das Gerät wechselt zu der gewählten Quelle und die Wiedergabe startet.

Wenn die Wiedergabe mit der Audio-Wiedergabe nicht startet.

drucken Sie die Schaltfläche [in die Ordner-/Dateiliste zu wechseln.
Drücken Sie die Schaltfläche [T]um alle Ordner und Datien des Datenträgers anzuzeigen.

• Oder -

Drucken Sie die Schaltfläche [F], um alle Audiodateien des Datenträgers anzuzeigen.

Tippen Sie zweimal kurz (Doppelklick) auf den

Namen des Ordners / Titels. Der Ordner wird geöffnet / der Titel gestartet.

Nach dem Start wird einen Titel wird die Wiedergabe-Menu angezeigt.

[1] Kurzdruck: Titelauswahl. Langdruck: Schneller Suchlauf
[II] Wiedergabe unterbremen und wieder fortsetzen.
[ ] Kurzdruck: Titelauswahl. Langdruck: Schneller Suchlauf
[ ] Ordner-/Dateiliste anzeigen lassen
[...] Weitere Bedienoptionen einblenden.

Tippen Sie auf [..]um weitere Bedienoptionen des Wiedergabemenü einzublenden

[ Zusätzliche Bedienoptionen ausblenden.

[T] Tastenfeld anzeigen halten, um die Nummer des gewünschten Titels direkt einzugeben.

Videowiedergabe von DVD/CD, USB oder microSDHC:

[ ] Start und Wiederholungsende-Funktion. Der Wiederholungsmodusändert sich jeder Mal, wenn die Schaltfläche [ ] gedru wird.

[ ] Single wiederholen: Die aktuelle Single wiederholt abspiel.
[ ] Ordner wiederholen: Den aktuellen Ordner wiederholt abspielen.
[ ] Wiederholen ausschalten: Beendener wiederholten Wiedergabe.

[×] Starten Sie MIX Zufallswiedergabe und halten Sieihn wieder.

Wenn die MIX-Funktion eingeschaltet ist, wird das Symbol × in welt dargestellt.

Der MIX-Modus ist abhängig von der ausgewählten Wiederholen-Funktion.

Equalizer anzeigen halten.

Videowiedergabe von DVD/CD, USB oder microSDHC:

Wahlen Sie über das Hauptmenu die gewünschte Quelle.

Das Gerät wechselt zu der gewählten Quelle und die Wiedergabe startet.

Wenn die Wiedergabe mit der Video-Wiedergabe nicht startet,

drucken Sie die Schaltfläche [ ]um in die Ordner-/Dateiliste zu wechseln.
Drücken Sie die Schaltfläche], um alle Ordner und Dateien des Datenträgers anzuzeigen.

-oder

Drucken Sie die Schaltfläche [B], um alle Videodateien des Datenträgers anzuzeigen.

Hinweis:

Ordner und Filme werden gewählt und gestartet, wie unter Audiowiedergabe beschrieben

Wenn einen Film ausgewählt wurde, wird die Wiedergabe gestartet. Wahrend der Filmwiedergabe ist das Wiedergabe-Menu ausgeblendet.

Tippen Sie einzelmal kurz auf den Touchscreen, um das Wiedergabenu anzeigen zu halten.

Das Wiedergabenu wird eingebrendet.

[1] Forherigen Film auswahlen.

[II/ Wiedergabe unterbremen und wieder fortsetzen.

[ ] Nächsten Film auswahlen.

[T] Tastenfeld zur direkten Anzahl von Film bzw. Laufzeit aufrufen.

[ ] Ordner-/Dateiliste anzeigen halten

[...] Weitere Bedienoptionen einblenden.

Tippen Sie auf [...um weitere Bedienoptionen des Wiedergabemenu einzublenden

[ Zusätzliche Bedienoptionen ausblenden.

[1] Equalizer anzeigen lessen.

[ ] Wiederholfunktion für Film oder Ordner ein-/ausschalten.

[Bild einstellen.

[ ] Wiedergabesprache wahlen (nur wenn von dem Film unterstützt).

[ ] Untertitel einblenden (nur wenn von der DVD Unterstützung).

Bildwiedergabe von DVD/CD, USB oder microSDHC

Wahlen Sie über das Hauptmenü die gewünschte Quelle.

Das Gerät wechselt zu der gewählten Quelle und die Wiedergabe startet.

Wenn die Wiedergabe nicht mit der Bildwiedergabe startet,

drücken Sie die Schaltfläche [], um in die Ordner-/Dateiliste zu wechseln.

Drücken Sie die Schaltfläche [Tum alle Ordner und Dateien des Datenträgers anzuzeigen.

-oder

• Drücken Sie die Schaltfläche [ ] um alle Bilder des Datenträgers anzuzeigen.

Hinweis:

Ordner und Bilder werden gewählt und gestartet, wie unter Audiowiedergabe beschrieben.

Bluetooth-Betrieb

Sie konnen über die Bluetooth®-Funktion Mobiltelefone und Medienabspielgeräte mit dem Autoradio koppeln.

Wenn Sie ein Mobiltelefon mit dem Autoradio koppeln, können Sie Telefonate mit der eingebauten Freisprechfungtion führen. Sie können auf die Listen der gewählten Nummern und das Telefonbuch des gekoppelten Mobiltelefons zugreifen.

Wenn das verbundene Bluetooth-Gerät die Funktionen A2DP und AVRCP unterstützen, können Sie die Musik über das Autoradio wiedergeben und die Wiedergabe steuern. Wahrend eines Anrufs wird die Musikwiedergabe unterbrochen und nach dem Geschäft fortgesetzt.

Wennein Mobiltelefon über Bluetooth® gekoppelt ist und während der Wiedergabe einer anderen Quelle ein Anruf eingegt, wird die Quellenwiedergabe unterbrochen und das Anrufmenu angezeigt.

Bluetooth-Betrieb starten

Drücken Sie im Hauptmenu auf [Bluetooth]. Das Bluetooth®-Menu wird angezeigt. Es enthalt die Beste der bereits den Bluetooth®-Geräte. Andere Audioquellen werden abgeschalte.

[Neues Bluetooth Gerät hinzufugen.

[ ] Optionen-MENU anzeigen halten.

• Drücken Sie auf die Schaltfläche [Verbinden] des Bluetooth®-Gerätes mit dem Sie eine Verbindung aufbauen wollen.
  Wenn das Gerät in Reichweite ist, wird die Verbindung hergestellt und das Menu für das Gerät wird angezeigt.
• Drücken Sie auf die Schaltfläche [Löschen], wenn Sie das Bluetooth®-Gerät aus der Listelöschen möchten.

Bluetooth-Geräte koppeln

Wenn Sie ein Gerät zum ersten Mal mit dem Autoradio koppeln wollen, gehen Sie wie folgt vor:

Stellen Sie sicher das Bluetooth® am Autoradio und an ihrem Bluetooth®-Gerät aktiviert sind.
Geben Sie im Optionen-Menu des Bluetooth-Betriebs einen Pairing Code ein (s. Bluetooth-Einstellungen).
Suchen Sie an ihrem Bluetooth®-Gerät nach neuen Geräten/Verbindungen.
Das Autoradio erscheint als „BLAUPUNKT" in der Liste der Bluetooth®-Geräte.
- Stellen Sie die Verbindung her, ggf. müssen Sie den vorher am Autoradio festgelegten Pairing Code eingeben.

Die Verbindung wird hergestellt und das Menu für das gekoppelte Gerät wird angezeigt

Hinweis:

Wenn ein Telefon mit dem Autoradio verbunden ist, wird in allen Audio-/Videoquellen am rechten oberen Rand des Displays das Bluetooth®-Symbol eingebrendet.

Telefonbetrieb

Wenn ein Telefon über Bluetooth® mit dem Autoradio verbunden ist, wird folgenden Menu angezeigt.

[telefonmenu anzeigen halten.
[ ] Wiedergabenu anzeigen lessen.
[ ] Verbindung mit aktuellem Gerät beenden.
[ ] Telefonbuch aufrufen.
[] Anrulisten aufrufen.
[ ] Optionen-MENU anzeigen halten.

• Geben Sie eine Telefonnummer mit dem Zahlenfeld ein und drücken Sie auf die Schaltfläche [ ] - Oder -
  Wahlen Sie über die Anruflisten oder das Telefonbuch einen Kontakt/eine Nummer aus und drücken Sie anschließend im Pop-up-Fenster die Schaltfläche [Wahlen].

Die Verbindung wird aufgebaut.

Wenn ein Anruf eingeht, wird das Anrufmenu angezeigt.

[Anruf ablehnen
[ ] Anruf annehmen.

Alphabetische Suche

Drücken Sie[ auf der linken unteren Rand des Bildschirms, um Telefonbuch zuzugreifen. Wenn Sie einen Kontakt suchen möchten, drücken Sie [9] und den Name über die Tastatur eingeben.

Audiowedergabe - Bluetooth

Wenn ein Audiostreaming-Gerät über Bluetooth® mit dem Autoradio verbunden ist, können Sie die Musik über das Autoradio wiedergeben und die Wiedergabe steuern.

Drucken Sie die Schaltfläche Audiowiedergabe zu wechseln.

[ um in die

Telefonmenu anzeigen halten.
[ ] Wiedergabenu anzeigen halten.
[ ] Verbindung mit aktuellem Gerät beenden.
[ ] Kurzdruck: Titelauswahl. Langdruck: Schneller Suchlauf
[II/] Wiedergabe unterbrechen und wieder fortsetzen.
[ ] Kurzdruck: Titelauswahl. Langdruck: Schneller Suchlauf
[ ] Equalizer anzeigen{lassen.

Bluetooth-Einstellungen

Im Optionen-Menu für Bluetooth® können Sie die Grundeinstellungen für den Bluetooth®-Betrieb vornehmen.

Drucken Sie die Schaltfläche [ ]

Das Optionen-Menu wird angezeigt.

Bluetooth - Sie können hier Bluetooth® ein- bzw. ausschalten.

Auto Connect - Wenn „Auto Connect“ eingeschaltet ist, verbindet sich das Gerät automatisch mit bereits den Bluetooth®-Geräten sobald diese in Reichweite sind.

Auto Annahme - Wenn „Auto Annahme" aktiviert ist, werden eingehende Telefonate automatisch angenommen.

Pairing Code - Viele Bluetooth®-Geräte Fragen vor der Aufnahme der Verbindung den Pairing Code ab. Diesen können Sie hier festlegen.

Sync. Telefonbuch - Um auf das Telefonbuch eines verbundenen Telefons zugreifen zu konnen, müssen Sie es zuerst über diesen Menüeintrag synchronisieren.

• Drücken Sie auf [ ], um das Optionen-MENU zu verlassen.

DAB-Betrieb (nur für Modelle mit DAB)

Mit der Funktion können Sie die DAB-Sender empfangen.

Starten des DAB-Modus

Drücken Sie im Hauptmenu auf [DAB].

[ ] Wahlen Sie DAB-Band aus DAB1, 2 und 3.
[ ] Kurzdruck: Manuelle Sendersuche rückwärts. Langdruck: Automatische Sendersuche rückwärts.
[1] Suchmodus auswahlen
[ ] Kurzdruck: Manuelle Sendersuche vorwärts. Langdruck: Automatische Sendersuche vorwärts.
[ ] Sender automatisch speichern.
[...]Zusätzliche Betriebsoptionen aneigen

[√]Zusätzliche Betriebsoptionen ausblenden.
[ ] L-Band ein-/ausschalten.
[ ]SuchenachverfugbarenDiensten.
[PTY]SuchenachProgrammtyp.
[TA]Ein- und Ausschaltender Verkehrsmeldungen
[DAB-FM] einschalten / ausschalten.
[ ] Equalizer anzeigen

External Audio-/Videoquellen

AV-IN-Buchse

Dieses Gerat verfügt über einen externen AV-Eingang für Audio- und Videowiedergabe. Die erste AV-IN-Buchse ist unter der Abdeckklappe in die Gerätefront, unter Drehknopf und die zweite an der Ruckseite des Radios integriert.

Gefahr!

Erhöthe Verletzungsgefahr durch Stecker.

Im Falle eines Unfalls kann der hervorstehende Stecker in der AV-IN-Buchse Verletzungen verursachen. Die Verwendung gerader Stecker oder Adapter führt zu einem erhöhten Verletzungsrisiko.

Starten Sie den AV-IN-Betrieb mit der Schaltfläche [AV-IN 1]/[AV-IN 2].

Im Display wird die Audio- bzw. Videowiedergabe der AV-Quelle angezeigt.

Video-Eingang

Dieses Gerät verfügt über einen Video-Eingang an der Geräterückseite zum Anschluss einer optional erhältlichen Kamera. Wenn eine wichtere Kamera angeschlossen ist, konnen Sie das Kamerabild anziegen, wenn der Rückwärtsgang eingelegt ist.

Externer Monitor

Dieses Gerät verfügbar über einen Ausgang für einen externen Monitor für die Fahrgäste halten (siehe Anschlusschemam Ende dieser Anleitung).

Wahlen Sie über das Hauptmenu die gewünschte Quelle und starten die Filmwiedergabe.

Der Film wird auf dem Monitor des Gerätes angezeigt.

Schalten Sie das VideoHERE aus mit Symbol „Hintere Zone".

Der Film wird auch auf dem externen Monitor angezeigt.

Klangeinstellungen

Equalizer

Sie konnen den Equalizer für alle Quellen einstellen.

• Drücken Sie die Schaltfläche [3] im Hauptmenü oder die Schaltfläche [1] in der Bedienleiste der aktuellen Audioquelle.

Das Equalizer-Menu wird angezeigt.

Wahlen Sie über die Schaltflächen einen voreingestelltener Equalizer.

• Oder -

• Drücken Sie die Schaltfläche [Nutzer], um den Pegel der verfügbaren Frequenzbänder nach ihren Wünschen einzustellen.

Hinweis:

Mit der Schaltfläche [Reset] können Sie die persönliche Einstellung wieder zurücksetzen.

• Oder -

Drucken Sie die Schaltfläche [Linear] für eine lineare Klangwiedergabe
- Drücken Sie die Schaltfläche[Lautstärke], um die Anhebung der Basse bei geringer Lautstärke ein-bzw. auszuschalten.
Drucken Sie anschlieBend auf [D

Die Einstellung wird gespeichert, die aktuelle Quelle wird wieder angezeigt.

Volumenvertung (Pegelsteller/ Balance)

Sie können die Lautstärke im Fahrzeug für alle Quellen einstellen.

Drucken Sie die Schaltfläche [ ] im EQ Menu.

Das Menu für die Pegelsteller und Balance wird angezeigt.

StellenSiedenPegelstellerundBalancemit[▼]/[▲]oder[ ]/[ ]

Drücken Sie anschließend auf [D] Die Einstellung wird gespeichert, die aktuelle Quelle wird wieder angezeigt.

Lenkradkontrolle

Wahlen Sie [ SWC] im Hauptmenu, um SWC Einstellungsmenu zu öffnen.

Drücken Sie die Zifferntaste, um eine SWC-Taste zu wahlen.

Wahlen Sie die Funktion.
Drücken jeder einzeln Lenkradbedienungsknopf fur jeder entsprechende Funktion.
Tippen Sie! es zu programmieren.
Sobald die letzte Lenkrad-Steuertaste programmiert ist, werden die Funktionen gespeichert und das die Programmierung wird beendet.
Tippen Sie [ ] um die Programmierung zurückzusetzen.

Grundeinstellungen

Im Einstellungen-Menu konnen Sie die Grundeinstellungen zu den verschiedene Funktionen des Gerätes an ihre Anforderungen anpassen.

Drücken Sie die Schaltfläche [Einstellungen] im Hauptmenü.

Das Einstellungen-Menu wird angezeigt, das Untermenü Allgemein ist aktiviert.

Rufen Sie mit den Schaltflächen im unteren Bereich des Einstellungen-Menus die Untermenüs auf.

Allgemein

Folgende Einstellungen sind möglich:

Radio Region - Empfangsregion für den Radioempfang auswahlen.

FM HICUT - Schalten Sie die Funktion, das Signal von FM zu verbessern.

Bildschirm Auto-Aus - Wenn dieser Wert gesetzt ist, wird das Display des Radios jeweils nach 10 bzw. 20 Sek. ohne Benutzung komplett ausgeschaltet.

Dimmer Modus - Displayhelligkeit einstellen

Ausschalt-Timer - Stellen Sie die Ausschaltzeit. Um die Fahrzeugbatterie zu schützen, wird das Gerät automatisch nach Ablauf der eingestallenten Zeitdauer abgeschelt, wenn die Fahrzeugzündung ausgeschelt ist.

Beep - Bestätigungston ein-/ausschalten

TFT Kalibrierung - Hier können Sie den Touchscreen kalibrieren.

Software Version - Anzeige der aktuellen Softwareversionen.

RGB - die Hintergrundfarbe der Tasten einstellen.

UI Farbe - Wahlen Sie die UI Farbe des Hauptmenüs.

Werkseinstellungen laden - Setzt alle personalisierten Einstellungen zurück.

Video

Folgende Einstellungen sind möglich:

Password - Legen Sie ein Password fest, wenn Sie die Jugendschutzeinstellungen nutzen möchten.

Berechtigungsstufe - Hier können Sie die Altersfreigabe von DVDs festlegen.

Wenn Sie „Erwachsene" einstellen, konnen alle Filme wiedergegeben werden. Wenn Sie ein Password eingerichtet haben, konnen Sie die Berechtigungstufe nur mit dem Passwordändern.

Video-Aus - Schalten Sie die Rücksitzmonitor ein-/ aus.

Aspect ratio - Stellen Sie das Seitenverhältnis

Klang

Folgende Einstellungen sind möglich:

Subwoofer - Subwoofer ein-/ausschalten

Subwoofer Filter - Nehmen Sie die Einstellung entspruchend des verwendeten Subwoofoers vor (Einstellungen: 80/120/160 Hz).

Dynamic Sound - Dynamik Bass ein-/ausschalten

Zeit

Folgende Einstellungen sind möglich:

Datum - Datum einstellen

Uhr Modus - Auswahl zwischen 12 und 24 Std. Modus

Zeit-Uhrzeit einstellen.

Autom. Zeiteinstellung - Automatische Uhreinstellung mit den über RDS gesendeten Uhrzeitdaten ein-/ ausschalten.

Sprache

Folgende Einstellungen sind möglich:

OSD - Sprache für die Benutzeroberfläche des Geräts.

DVD Audio - Die Audio-Wiedergabe von DVDs wird in der hier eingestellten Sprache gestartet.

DVD Untertitel - Die Untertitel von DVDs werden in der hier eingestillten Sprache eingebrendet.

Disc Menu - Das DVD-MENU wird in der hier eingestelltten Sprache angezeigt.

Bluetooth

Folgende Einstellungen sind möglich:

Bluetooth - Sie können hier Bluetooth® ein- bzw. ausschalten.

Auto Connect - Wenn „Auto Connect" eingeschaltet ist, verbindet sich das Gerät automatisch mit bestimmten Bluetooth®-Geräten sobald diese in Reichweite sind.

Auto Annahme - Telefongesprüche von verbundenen Telefonen werden automatisch angenommen, wenn "Auto Annahme" eingeschaltet ist.

Pairing Code - Viele Bluetooth®-Geräte Fragen vor der Aufnahme der Verbindung den Pairing Code ab. Diese können Sie hier festlegen.

Mikrofon - Wahlen Sie welches Mikrofon für die Freisprecheinrichtung über Bluetooth® verwendet werden soll.

Lautstärke

Im Lautstärke-Menü können Sie das Lautstärkeverhältnis für alle Audio-Quellen einstellen.

Nützliche Informationen

Gewährleistung

Die Garantiebedingungen konnen Sie unter www.blaupunkt.com abrufen. Bei Geräten, die Sie außerhalb der Europäischen Union erworben haben, sind die Garantiebedingungen von unserer jeweils zuständigen Landesvertretung Herausgegebenen gültig.

Technische Änderungen vorbehalten!

Dieser Artikel enthalt eine Kopierschutztechnologie, die durch die USA geschützt ist, sowie Patente und andere geistige Eigentumsrechte der Rovi Corporation. Reverse Engineering und Disassemblierung sind verboten.

Windows® und Windows Media® sind eingetragene Warenzeichen der Microsoft Corporation in den USA und / oder anderen Ländern.

Dieses Produkt wird durch bestimmte Rechte angeistigem Eigentum von Microsoft geschützt. Die Verwendung oder Verbreitung dieser Technologie außerhalb thesese Produkte ohne eine Lizenz von Microsoft ist untersagt.

Die Bluetooth®-Wortmarke und Logos sind eingetragene Warenzeichen im Besitz von Bluetooth SIG, Inc.

Hergestellt in Lizenz von Dolby Laboratories.

"Dolby" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

1 HOME key

Start radiofunktionen

1. DISC tast

Start DVD/CD-funktionen

1. DIS tasting

Kort tryk: Reguler skærmens lysstyrke pa displayet

Langt tryk: Sluk skaermen

1. /ZOOMtast

Starter Bluetooth Funktion

1. POWERtast

Bluetooth Funktion 12

Start radiofunktionen

Aktiver/deaktiver RDS

Starter Bluetooth Funktionen

Folgende indstlinger er mulige:

Radio region - Vaelg modtagerregion for radiomodtagelse.

Folgende indstlinger er mulige:

Folgende indstlinger er mulige:

Subwoofer - Taend/ sluk subwoofer

Subwoofer filter - Foretag indstilling i forhold til den anvendte subwoofer (indstlinger: 80/120/160 Hz).

Dynamic sound - Taend/ sluk for dynamisk bas.

Dato og klokkeslet

Folgende indstlinger er mulige:

Date -Indstil datoen

Folgende indstlinger er mulige:

Folgende indstlinger er mulige:

Bluetooth - Bluetooth® kan aktiveres og afbrydes.

31785 Hameln/Deutschland

www.blaupunkt.com

P/N:1270750015900
