Produkttyp	Selbstbedienungs-Wasserspender für gekühltes, temperiertes, kohlensäurehaltiges und heißes Wasser
Marke	Kärcher
Modell	WPD 200 Advanced
Stromversorgung	220-240 V / 1~ / 50 Hz, 1900 W, Sicherung 10 A
Wassereingangsdruck	0,15 - 0,6 MPa (1,5 - 6 bar)
Wassereingangstemperatur	+4 °C bis +35 °C
Abmessungen (B x T x H)	390 x 520 x 1450 mm (mit Standfuß)
Gewicht	50 kg (mit Standfuß), 35 kg (ohne Standfuß)
Hauptfunktionen	Temperiertes Wasser, gekühltes Wasser, kohlensäurehaltiges Wasser (CO₂), heißes Wasser (optional)
Min. Kühlwassertemperatur	4 °C
Heißwassertemperatur	Einstellbar (Vorwärmung 50 °C, max. 95 °C)
CO₂-Gehalt	Einstellbar; CO₂-Druck 2,8 - 3,2 bar bei Ausgabe
Filter	Active-Pure, Hy-ProTECT und Hy-Pure Filter (max. Kapazität 10.000 L / 2.500 L)
Display und Bedienung	LCD-Display mit Sensortasten; programmierbares Benutzermenü
Hygienisierung	Automatische thermische Desinfektion alle 4 Wochen (programmierbar)
Empfohlene Wartung	Tägliche Reinigung der Auffangschale; Kanister entleeren; jährlicher Filterwechsel
Geräuschpegel	< 65 dB(A)
Sicherheit	30 mA Fehlerstromschutzschalter; CO₂-Hinweise (Explosion, Erstickung); automatische Abschaltung
Ersatzteile und Reparierbarkeit	Original Kärcher Teile; Reparatur durch geschultes Personal; Wartungsvertrag möglich
Garantie	Nach lokalen Bedingungen; gültig für Material-/Herstellungsfehler
Zertifikate	CE; zertifiziert durch SGS Institut Fresenius für Lebensmittelkontakt

Häufig gestellte Fragen - WPD 200 Advanced Kärcher

Wie installiere ich den Wasserspender WPD 200 Advanced?

Stellen Sie das Gerät auf eine ebene, frostsichere Fläche. Schließen Sie den Wasserzulauf (Druck 1,5-6 bar) und den Ablauf an. Stecken Sie den Stecker in eine 230 V Steckdose, die mit einem 30 mA FI-Schutzschalter abgesichert ist. Öffnen Sie den Wasserhahn, schalten Sie den Netzschalter auf I und folgen Sie dem Menü für die erste Inbetriebnahme (Dauer ca. 18 Minuten).

Wie wechsle ich den Wasserfilter?

Öffnen Sie die Tür, nehmen Sie die Schale heraus. Drehen Sie den gebrauchten Filter nach links und ziehen Sie ihn nach unten. Tragen Sie sterile Handschuhe, setzen Sie den neuen Filter in die Halterung ein, richten Sie die Markierungen aus, drehen Sie ihn nach rechts bis zum Anschlag. Schließen Sie die Tür, starten Sie über das Menü 'Filterwechsel' einen 20 L Spülgang.

Wie reinige ich den Wasserspender?

Reinigen Sie täglich die Auffangschale mit einem Desinfektionsreiniger (RM735). Einmal pro Woche reinigen Sie die Außenseite mit dem Reiniger CA 30 R (alkoholfrei). Alle 4 Wochen starten Sie über das Menü eine automatische thermische Desinfektion.

Was tun, wenn kein Sprudelwasser kommt?

Überprüfen Sie die CO₂-Flasche: Wenn sie leer ist, ersetzen Sie sie. Kontrollieren Sie den CO₂-Druck am Manometer (2,8-3,2 bar bei Ausgabe). Wenn das Problem weiterhin besteht, überprüfen Sie den Ausgleichsregler oder kontaktieren Sie den Kundendienst.

Wie ersetze ich die CO₂-Flasche?

Schließen Sie das Hauptventil, drehen Sie den Druckminderer auf 0, schrauben Sie ihn ab. Stellen Sie die neue Flasche senkrecht auf, befestigen Sie sie mit dem Spanner. Öffnen Sie kurz das Ventil, um die Luft zu entlüften, schrauben Sie den Druckminderer auf, öffnen Sie langsam, stellen Sie den Druck auf 3 bar ein. Führen Sie eine Dichtheitsprüfung durch.

Warum wird der Fehler E400 angezeigt?

Der Fehler E400 zeigt an, dass der Active-Pure Filter verbraucht ist und ausgetauscht werden muss. Befolgen Sie die Anleitung zum Filterwechsel im Menü 'Wartung'.

Wie stelle ich die Heißwassertemperatur ein?

Gehen Sie im Benutzermenü zu 'Serviceeinstellungen' > 'Benutzereinstellungen' > 'Heißwassertemperatur'. Stellen Sie den gewünschten Wert ein (bis 95 °C). Sie können auch die Option 'Extra heiß' aktivieren, um eine zweite hohe Temperatur zu erhalten.

Die Auffangschale läuft über, was tun?

Leeren Sie die Schale und reinigen Sie sie. Überprüfen Sie, ob der Ablaufschlauch nicht verstopft ist. Wenn der Fehler E404 weiterhin besteht, stellen Sie sicher, dass ein Siphon installiert ist und der Schlauch ausreichend Gefälle hat.

Kann ich Betriebszeiten programmieren?

Ja, im Menü 'Serviceeinstellungen' > 'Betriebsdauer' wählen Sie 'Timer' und stellen Sie die EIN/AUS-Zeiträume pro Tag ein. Außerhalb dieser Zeiten schaltet das Gerät in den energiesparenden Standby-Modus. Ein langer Druck (5 s) auf eine Taste reaktiviert es.

Wie bekomme ich Becher oder Zubehör?

Die Becher (aus Kunststoff oder Pappe) und andere Zubehörteile (Kanne, Tritan-Flasche) sind bei Kärcher erhältlich. Die Zubehörliste finden Sie in der Anleitung oder auf der Website www.kaercher.com.

BEDIENUNGSANLEITUNG WPD 200 Advanced Kärcher

Inhaltsverzeichnis DE 1Umweltschutz DE 2Allgemeine Hinweise DE 2Transport DE 2Bestimmungsgemäß Verwendung DE 2Funktion DE 2Gerät anschließen DE 2Inbetriebnahme DE 3Bedienung DE 4Stillegung DE 5Inbetriebnahme nach StillegungDE 5LagerungDE 5Pflege und WartungDE 6BenutzermenuDE 7VerbrauchsmaterialDE 11ZubehörDE 11Hilfe bei StörungenDE 12Technische DatenDE 14ErsatzteileDE 14Garantie DE 14EU-KonformitätserklärungDE 14Wartungsblatt WPD 100 / 200 / 600DE 15

Sicherheit

Gefahrenstufen

△GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

△WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Sicherheitshinweise

△GEFAHR

Gefahr durch elektrischen Schlag!

→ Vor Arbeiten am Gerät immer zuerst den Netzstecker ziehen. Die Steckdose muss mit einem Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA abgesichert sein.

△GEFAHR

Lebensgefahr durch möglicherweise berstenden CO2-Gasbehälter.

Druckgasbehälter senkrecht aufstellen und befestigen. Druckgasbehälter niemals ohne Druckminderer und ohne Sicherheitsventil anschließen. Der Druckminderer mit Sicherheitsventil muss für die Geräteart zugelassen sein. Gasflasche nicht direkter Sonneneinstrahlung aussetzen. Die Gasflasche muss vor übermäßiger Erwärmung geschützt sein.

GEFAHR

Explosionsgefahr!

Keine Flasche mit Steigrohr anschließen. Steigrohrflaschen sind zum Beispiel mit einem roten Warnaufkleber gekennzeichnet.

GEFAHR

Erstickungsgefahr durch austretendes Kohlendioxid.

Aufstellungsraum ausreichend be- und entlüften oder eine geeignete Gaswarnanlage installieren. Es sind die landesspezifischen gesetzlichen Vorgaben hinsichtlich der vorgeschriebenen Mindestraumgröße, Warnanlagen und Belüftung während der Entleerung von Druckgasbehältern zu beachten.

WARNUNG

Gesundheitsgefahr durch den Eintrag von Keimen.

Beim Austausch der Filterkartuschen besonders auf Hygiene und Sauberkeit achten. Beim Filterwechsel sterile Einweghandschuhe tragen. Wasserausgabe nicht mit den Fingern berühren oder mit Putztuch reinigen. Wenn notwendig, steriles Tuch mit RM735 (siehe Anhang) tränken und damit abwischen. Für die Abgabe von Wasser in bestimmungsgemäßer Qualität müssen die Tropfschale und die Oberflächen des Gerätes regelmäßig gereinigt werden. Eine thermische Hygienisierung muss mindestens alle 4 Wochen durchgeführt werden. Eine fällige Hygienisierung wird durch eine entsprechende

Meldung im Display angezeigt. Der Zeitpunkt der nächsten Hygienisierung wird im Menü „Hygienisierung“ programmiert (siehe Kapitel „Pflege und Wartung/Benutzermenü/Betriebsparameter“). Nach einer Warnung durch den Trinkwasserversorger bezüglich mikrobiologischer Verunreinigung muss zwingend eine Hygienisierung durchgeführt werden.

WARNUNG

Gesundheitsgefahren durch ein unsachgemäß repariertes Gerät.

Das Gerät darf nur von geschultem Fachpersonal repariert werden.

△WARNUNG

Gesundheitsgefahren durch heißes Wasser. → Bei der Abgabe von heißem Wasser entsprechend umsichtig vorgehen.

△WARNUNG

Gesundheitsgefahr durch erhöhte Keimkonzentration im Wasser.

Wurde das Gerät mehr als 4 Tage nicht benutzt, müssen die im Folgenden beschriebenen Tätigkeiten ausgeführt werden:

Geräteschalter auf „I“ stellen. → Wasserzulauf öffnen. → Reinigung starten (siehe „Pflege und Wartung/Hygienisierung").

△WARNUNG

Verletzungsgefahr durch berstende Flaschen. → Kohlensäurehaltiges Wasser darf nur in druckstabile Flaschen (10 bar) abgefüllt werden.

ACHTUNG

Sollte nicht ausgeschlossen werden können, dass das Gerät liegend gelagert oder transportiert worden ist, muss nach dem Aufstellen des Gerätes 24 Stunden bis zur Inbetriebnahme gewartet werden. Bei Nichtbeachtung kann die Gerätekühleinheit beschädigt werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollen. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Das Gerät enthält das Kältemittel R-134a. Dieses Kältemittel darf nicht in die Umgebung entweichen. Für die sachgerechte Entsorgung wenden Sie sich bitte an Ihren KARCHER-Servicepartner. Arbeiten an der Kühleinheit dürfen nur von geschultem Fachpersonal durchgeführt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Allgemeine Hinweise

Um die Wasserqualität des abgegebenen Wassers zu gewährleisten, sollte ausschließlich Trinkwasser eines öffentlichen Wasserversorgers verwendet werden. Die Qualität muss damit mindestens der Leitlinie der World Health Organization (WHO) entsprechen. Ist zur Installation des Gerätes ein Eingriff in das Trinkwassernetz erforderlich, muss dies durch geschultes Fachpersonal erfolgen, das eine Zulassung entsprechend der örtlich geltenden Gesetze und Vorschriften besitzt. Diese Arbeiten müssen im Bedarfsfall durch den Kunden beauftragt werden. Zum Schutz vor Wasserschäden durch einen geplatzten Wasserzulaufschlauch empfehlen wir den Einbau einer Absperreinrichtung und eines Aquastops (optional erhältlich) in die Wasserzuleitung. Pflegearbeiten im Inneren des Gerätes dürfen nur vom Betreiber des Gerätes, der diese Betriebsanleitung gelesen hat, durchgeführt werden. Die Tür des Standfußes muss immer abgeschlossen sein. ■ Bei Verwendung einer CO2-Flasche die örtlich geltenden Regeln zur Kennzeichnung des Aufstellraums beachten. Das Gerät nicht mit einem Wasserstrahl reinigen. Kunststoffoberflächen dürfen nicht mit alkoholhaltigem, aggressivem oder scheuerndem Reinigungsmittel gereinigt werden. Empfohlen wird der Oberflächenreiniger CA 30 R (6.295-686.0). Nach Erstinbetriebnahme, Filterwechsel und längeren Stillstandszeiten kann es bei der Abgabe von ungekühltem Wasser vorübergehend zu einem milchigen Aussehen des Wassers kommen. Dies ist auf feine Luftbläschen zurückzuführen und hat keinerlei Einfluss auf die Wasserqualität.

Transport

VORSICHT

Gewicht des Gerätes beim Transport beachten. Gerät nicht liegend transportieren. Der WPD 600 sollte aufgrund seines Gewichtes von 2 Personen oder unter Zuhilfenahme entsprechender Hilfsmittel wie z.B. einer Sackkarre aufgebaut werden.

Bestimmungsgemäße Verwendung

Das Gerät dient zur Ausgabe von temperiertem und untertemperiertem Wasser in Lebensmittelqualität im Selbstbedienungsbetrieb. Je nach Gerätevariante ist der Wasserspender mit verschiedenen Filtern ausgestattet (Active-Pure-Filter, Hy-Protection Filter, Hy-Pure-Filter). - Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Das Gerät nicht in gewerblichen Küchen aufstellen und betreiben. Das Gerät muss in einem frostfreien Raum aufgestellt werden. Das Gerät nicht im Freien verwenden oder abstellen. Gerät nicht legen, liegend lagern oder transportieren.

Funktion

Wasser fließt vom Wassereingang zunächst durch die Filter (Filterbeschreibung siehe Verbrauchsmaterial). Je nach betätigter Taste fließt das Wasser anschließend über das Kühlmodul, den CO2-Mischer, das Heizmodul (je nach Ausstattung) oder direkt zur Wasserausgabe.

Bei der Anforderung von kohlensäurehaltigem Wasser (Option) wird dem Wasser zusammen Kohlendioxid zugemischt.

Bei Anforderung von heißem Wasser (Option) wird das Wasser über ein Heizmodul erhitzt. Im Benutzermenü können zwei verschiedene Heißwassertemperaturen sowie die Heißwasserbereithaltung eingestellt werden. Bei geringer Abnahme von Heißwasser sollten diese geringer (40°C - 50°C) gewählt werden, um Energie zu sparen. Bei häufiger Heißwasserabnahme kann die bereitgehaltene Temperatur erhöht werden, um die Wartezeit bei der Abgabe zu verringern.

Die zweite, höhere Abgabetemperatur (Extra Hot) ist im Auslieferungszustand deaktiviert und kann im Menü

"Benutzerparameter" aktiviert werden. Im Benutzermenü kann darüber hinaus auch eine Portionierung, d.h. vordefinierte Abgabemengen auf eine Tastenbetätigung, die Auswahl zwischen zwei CO2-Konzentrationen (nur WPD 200 und WPD 600), Betriebs- und Ruhezeiten des Gerätes und eine Energiesparfunktion eingestellt werden.

In den im Benutzermenü festgelegten Abständen wird das gesamte Wassersystem durch Erhitzen desinfiziert (thermische Hygienisierung).

Gerät anschließen

Voraussetzungen

△GEFAHR

Gefahr durch elektrischen Schlag. Sockelteile, Deckel und Platinenabdeckung des Gerätes dürfen nur durch eine Elektrofachkraft entfernt werden.

■ Bei der Erstinstallation und bei eventuellen Reparaturen, die mit einem Austausch von Zubehörteilen verbunden sind, ist sicherzustellen, dass ausschließlich die beigelegten Teile (Anschlusskit, CO2-Druckregler (Option, Gerät mit CO2)) eingesetzt werden. Bei diesen Teilen handelt es sich um Bauteile, die von KÄRCHER zum Einbau freigegeben sind. Diese Bauteile sind geprüft und zertifiziert, um dem hohen Qualitätsanspruch der Zertifizierung von SGS Institut Fresenius GmbH und den KÄRCHER-Qualitätsstandards zu entsprechen. Andere Bauteile dürfen nicht eingesetzt werden. Stromanschluss und Wasser-Eingangsdruck müssen den Werten in den Technischen Daten entsprechen. Je nach örtlichen Vorschriften ist der Einsatz eines zugelassenen Rückflussverhinderers erforderlich. Bei Geräten mit Tropfschalenablauf in die gebäudeseitige Abwasserleitung muss zum Schutz vor Geruchsbelästigungen aus der Abwasserleitung ein Siphon vorgesehen werden. Der Siphon muss tiefer als die Tropfschale angeordnet sein.

Nur bei kontinuierlich fallendem Abwasserschlauch funktioniert der Tropfschalenablauf zuverlässig.

Zum Aufstellen des Gerätes muss bauseits eine ebene Fläche zur Verfügung stehen. Netzstecker und Steckdose müssen auch nach der Installation frei zugänglich sein. Geräteschalter, Sicherung und Wasseranschluss an der Rückseite des Gerätes müssen frei zugänglich sein. Der Mindestabstand zur Wand beträgt 100 mm. Nur bei WPD 100 und WPD 200 mit Standfuß: Um eine hohe Standsicherheit des Gerätes, gemäß den Richtlinien der Gerätenorm zu gewährleisten, ist ein Gerät mit Standfuß am Boden oder an der Wand zu befestigen (Anbausatz Bodenfixierung WPD 2.643-483.0).

Alternativ kann der Anbausatz Zusatzgewicht Standfuß WPD (2.643-474.0) verwendet werden, um den Geräteschwerpunkt entsprechend zu senken.

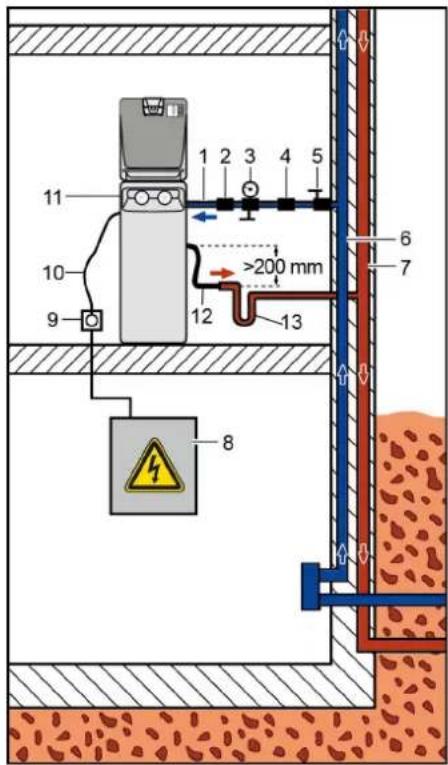

1 Wasserversorgungsleitung 2 Rückflussverhinderer 3 Druckminderer** 4 Aquastopp 5 Wasserhahn 6 Trinkwasserversorgung 7 Abwasserleitung 8 Hausstromversorgung 9 Steckdose, abgesichert mit Fehlerstromschutz

schalter 30 mA

10 Anschlusskabel 11 WPD 100/200/600 12 Abfluss Tropfschale *** 13 Siphon gebädeseitig, nicht im Lieferumfang optional, nicht im Lieferumfang *** optional, je nach Gerätekonfiguration

Anschluss ausführen

1 Eingangssieb 2 Wasseranschluss (Anschlussgewinde 3/4") 3 Netzanschluss 4 Spülschlauch (optional) 5 Tropfschalenablauf (optional)

Gerät ohne Standfuß und ohne Tropfschalenablauf

Bei dieser Geräteausführung müssen keine Ablaufschläuche verlegt werden.

Gerät ohne Standfuß mit Tropfschalenablauf

Spülschlauch zum Siphon verlegen. Schlauch mit dem Tropfschalenablauf verbinden und zum Siphon verlegen.

Gerät mit Standfuß, Abwasserablauf und Tropfschalenablauf

Spülschlauch durch den Standfuß zum Siphon verlegen. Schlauch über Winkelstück mit dem Tropfschalenablauf verbinden und durch den Standfuß zum Siphon verlegen.

Gerät mit Standfuß, Kanister und

Tropfschalenablauf

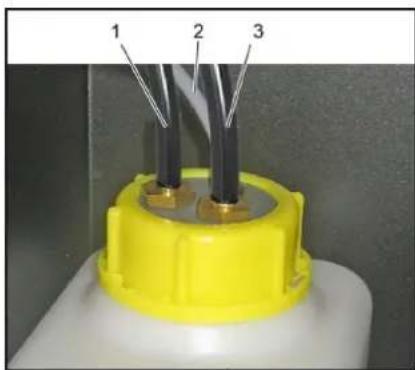

Spülschlauch zum Kanister verlegen. → Schlauch über Winkelstück mit dem Tropfschalenablauf verbinden und zum Kanister verlegen.

Alle Geräteausführungen

→ Wasserzulaufschlauch an den Wasseranschluss (Anschlussgewinde 3/4") an der Geräterückseite anschließen. → Netzkabel mit Netzanschluss an der Geräterückseite verbinden. Netzstecker in die Steckdose stecken.

Inbetriebnahme

Gerätetür öffnen

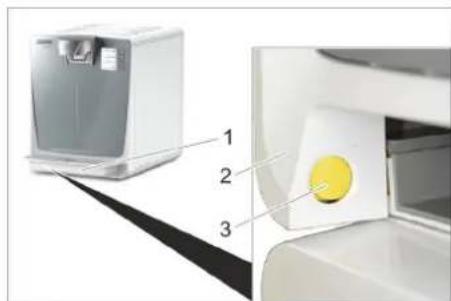

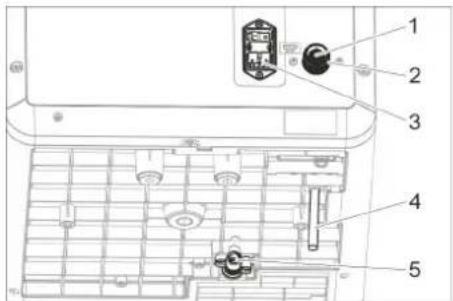

1 Tropfschale 2 Gerätetür 3 Entriegelungstaste

Tropfschale herausnehmen. Entriegelungstaste drücken und Gerätetür öffnen.

Filter einsetzen

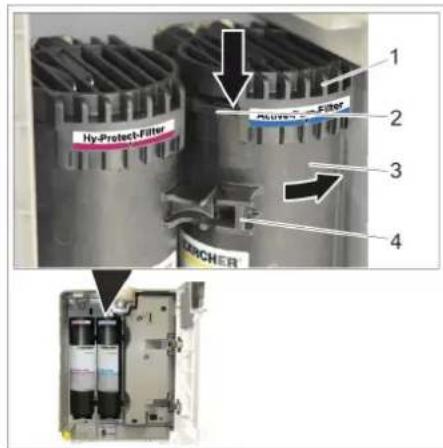

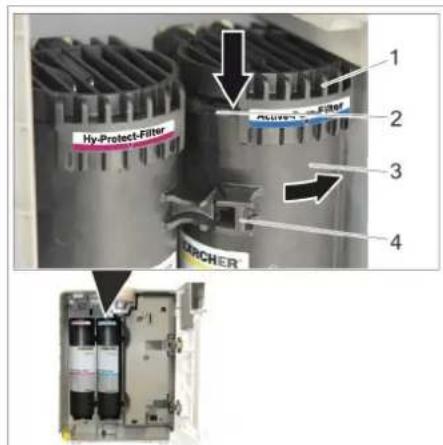

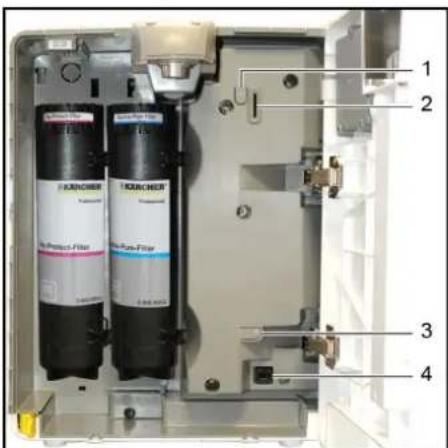

1 Halterung 2 Lasche 3 Filter 4 Griff

1 markierte Bereiche nicht berühren

△WARNUNG

Gesundheitsgefahr durch den Eintrag von Keimen. ⇒ Beim Austausch der Filterkartuschen besonders auf Hygiene und Sauberkeit achten. ⇒ Anschlüsse der Halterungen und der Filter nicht berühren. → Beim Filterwechsel sterile Einweghandschuhe tragen. Filter nicht vertauschen, Farbmarkierungen beachten.

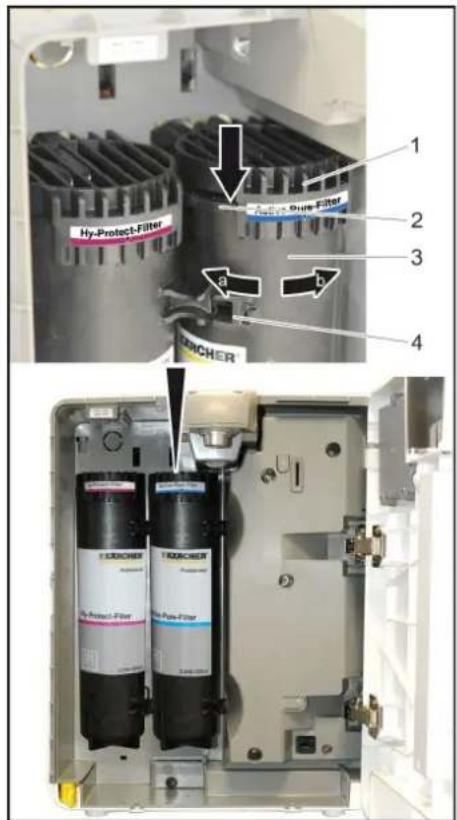

→ Tropfschale entnehmen und Gerätetür öffnen. Filter so drehen, dass der Griff auf der linken Seite ist und von unten in die entsprechende Halterung einsetzen.

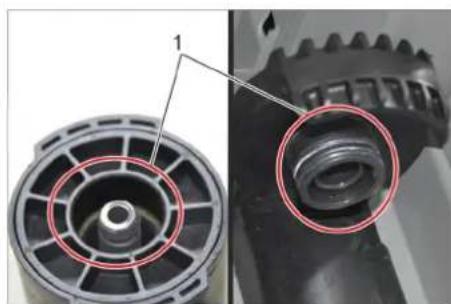

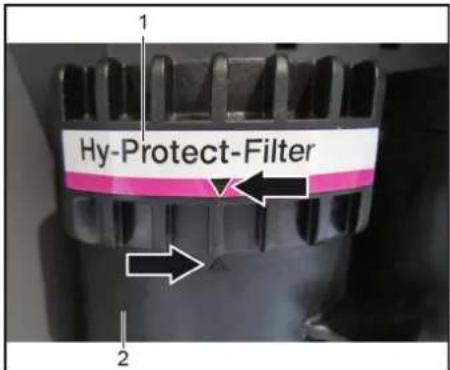

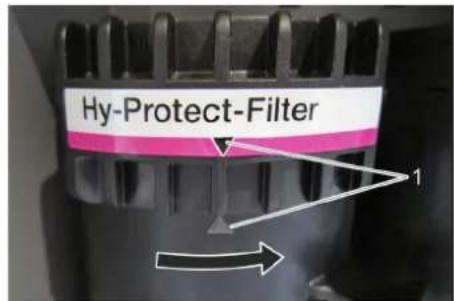

1 Markierung

Filter bis zum Anschlag nach rechts drehen. Einbauposition prüfen. Die Markierung am Etikett der Halterung und am Filter müssen zueinander ausgerichtet sein. Gerätetür schließen und Tropfschale einsetzen.

Tür des Standfußes öffnen

Die Tür des Standfußes ist abschließbar.

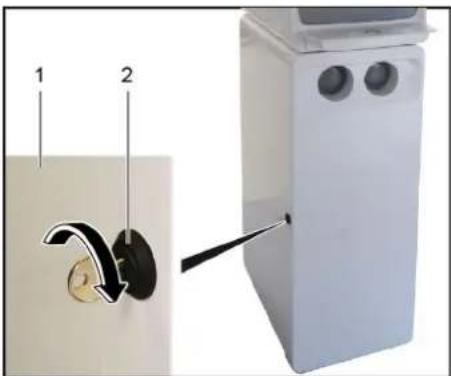

1 Tür des Standfußes 2 Türschloss

Türschloss aufschließen, Tür des Standfußes öffnen.

CO2-Flasche einsetzen

Hinweis:

Allgemeine Hinweise zum Umgang mit CO2-Flaschen beachten (siehe Kapitel "Pflege und Wartung/Allgemeine Hinweise zum Umgang mit CO2-Flaschen").

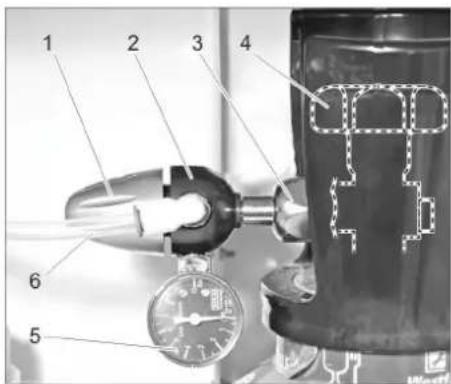

1 Drehregler 2 Druckminderer 3 Überwurfmutter 4 Haupthahn 5 Manometer Regeldruck 6 CO2-Schlauch

CO2-Flasche in den Standfuß stellen und mit Spanngurt befestigen. → Haupthahn kurz öffnen, damit möglicherweise vorhandenes, flüssiges CO2 entweichen kann. → Druckminderer an die neue Gasflasche anschrauben. Dabei auf korrekte Montage des Dichtrings achten. → Überwurfmutter handfest anziehen. CO2-Schlauch an den Druckminderer anschließen. → Haupthahn an der Gasflasche langsam öffnen. 3 bar am Druckminderer mittels Drehregler einstellen. Haupthahn an der Gasflasche schließen. → Angezeigten Wert am Manometer Regeldruck ablesen.

⇒ Der angezeigte Wert muss für mindestens 5 Minuten konstant bleiben. → Bei erkennbarem Druckabfall:

Prüfen, ob der O-Ring zwischen Druckgasbehälter und Druckminderer vorhanden und unbeschädigt ist. Defekten O-Ring ersetzen.

Korrekten Sitz des Druckminderers prüfen.

Überwurfmutter fest anziehen.

Schlauchkupplung am Druckminderer und

CO2-Schlauch auf sichtbare Beschädigungen prüfen. Im Zweifelsfall Kundendienst rufen.

→ Lässt sich der Druckabfall durch die genannten Maßnahmen nicht abstellen, ist der Druckminderer defekt und muss ausgetauscht werden. → Haupthahn öffnen. → Betriebsdruck am Druckminderer mittels Drehregler einstellen. WPD 100: Voreinstellung 4 bar, bei Bedarf nachjustieren.

WPD 200/600: Den CO₂-Druckregler vor der Wasserabgabe zunächst auf ca. 3 bar (statisch) einstellen und anschließend prüfen, ob der Druck während der Abgabe von kohlensäurehaltigem Wasser (Sparkling) ca. 3,0 bar beträgt.

Tür des Standfußes schließen.

425 g CO₂-Flasche einsetzen

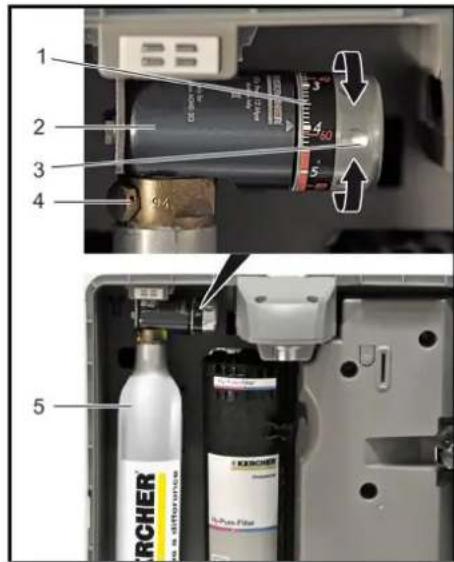

1 Druckregler Skala

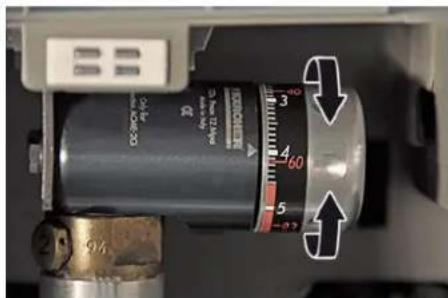

2 Druckregler 3 Einstellrad 4 Flaschenverschraubung 5 425 g CO₂-Flasche

→ Tropfschale entnehmen und Gerätetür öffnen. → Druckregler in Stellung "OFF" drehen. Abdeckung von der CO₂-Flasche abnehmen. → 425 g CO₂-Flasche auf die Flaschenverschraubung des Druckreglers aufschrauben. Wenn ein Widerstand spürbar wird, die 425 g CO₂-Flasche ein wenig weiterdrehen bis sie fest sitzt. Dabei kann ein kurzes Zischen hörbar sein. → Druckregler auf Stellung "4" voreinstellen. Gerätetür schließen und Tropfschale einsetzen.

→ Nach Inbetriebnahme den Druck am Druckregler nachjustieren, um die gewünschte CO₂-Konzentration im Wasser zu erreichen.

Hinweis:

Stark spritzenden Wasserstrahl bei der Ausgabe von kohlensäurehaltigem Wasser durch Senken des CO₂-Drucks regulieren. Bei zu schwach kohlensäurehaltigem Wasser CO₂-Druck erhöhen.

Menü Erstinbetriebnahme

Geräteschalter auf "I" stellen.

Anzeige Taste
Begin Initiation? YES (Erstinbetriebnahme beginnen)	Enter

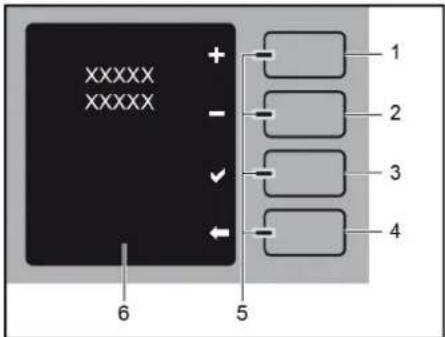

1 Taste Plus / Erhöhen 2 Taste Minus / Reduzieren 3 Taste Enter 4 Taste Zurück/Stopp 5 LED 6 Textmeldungen

Mit den Tasten "Plus" und "Minus" können Untermenüs ausgewählt sowie einstellbare Werte (blinkende Anzeige) erhöht oder reduziert werden.

Mit der Taste "Enter" können Anzeigen im Display bzw. Eingaben bestätigt werden.

Mit der Taste "Zurück" kann zum vorhergehenden Schritt zurückgekehrt oder die Menüebene verlassen werden.

Anzeige Taste
Language (Sprachauswahi) Enter
> Währbare Sprachen < Plus / Minus
>Ausgewählte Sprache < Enter
Aktuelles Datum / Zeit Enter
> Tag einstehen (Anzeige blinkt)< Enter
> Monat einstehen (Anzeige blinkt)< Enter
> Jahr einstehen (Anzeige blinkt)< Enter
> Stunden einstehen (Anzeige blinkt)< Enter
> Minuten einstehen (Anzeige blinkt)< Enter
>Eingestelltes Datum/Uhrzeit<
Filter eingesetzt?	Enter
Wassereversorgung angeschlossen?	Enter
Kanister unter der Ausgabe?	Enter
Erstinbetriebnahme lauf mm:ss

Hinweis:

Bei der Erstinbetriebnahme werden die Leitungen der einzelnen Wasserarten gespült. Der Vorgang dauert ca. 18 Minuten.

Das während des Spülvorganges ausgegebene Wasser ist nicht zum Verzehr geeignet! Während des Spülvorgangs muss das Gefäß unter der Wasserausgabe mehrmals geleert werden.

Anzeige Taste
Erstinbetriebnahme lauft mm:ss	Zurück (X)
Erstinbetriebnahme unterbrochen, Weiter!

⇒ Gefäß leeren und wieder unter die Wasserausgabe stellen.

Anzeige Taste
Erstinbetriebnahme unterbrochen, Weitere!	Enter

Nach Abschluss der Erstinbetriebnahme muss eine Hygienisierung durchgeführt werden.

Anzeige Taste
Desinfektion durchfuhren! Geräte-Hygiene ne sonst nicht gewährleistet.
Ja	Enter
Später	Zurück

Nach Abschluss der Desinfektion/Hygienisierung ist das Gerät betriebsbereit.

Bedienung

Bedien- und Anzeigeelemente

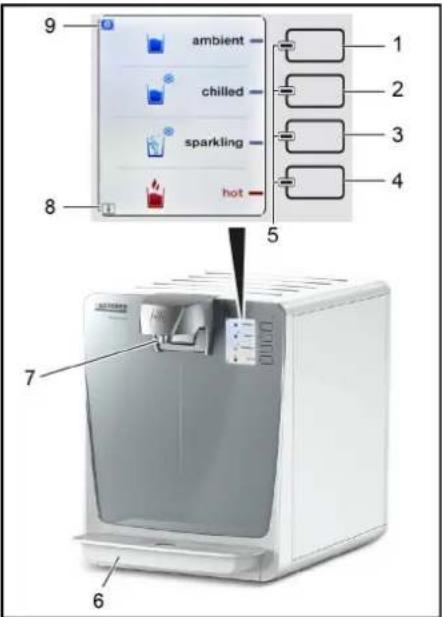

1 Taste für ungekühltes Wasser 2 Taste für gekühltes Wasser 3 Taste für kohlensäurehaltiges Wasser 4 Taste für heißen Wasser 5 LEDs blau und rot 6 Tropfschale 7 Wasserausgabe 8 Anzeige "I" (Information) 9 Anzeige "e" (Eco-Mode) Abhängig von der Geräteausstattung

Hinweis:

Bei den Tasten handelt es sich um Sensortasten, zu deren Betätigung eine leichte Berührung ausreicht.

Wird im Display links unten ein "I" angezeigt, deutet dies auf eine Information hin, die im Benutzermenü unter "Fehlermeldungen" hinterlegt ist. Das Auslesen von Fehlermeldungen ist im Kapitel "Benutzermenü" beschrieben. Wird im Display links oben ein "e" angezeigt, ist der Eco-Mode aktiviert. Dabei wird die Heißwasservorhaltung (Option) deaktiviert und die Kühlleistung reduziert.

Dadurch wird der Energieverbrauch reduziert. Das Aufheizen bzw. Kühlen kann danach länger dauern. Das Aktivieren oder Deaktivieren des Eco-Mode ist im Kapitel "Benutzermenü" beschrieben.

1 Taste MENU 2 SD-Kartenschacht 3 Taste RESET 4 Service-Schnittstelle

Standfuß (Option)

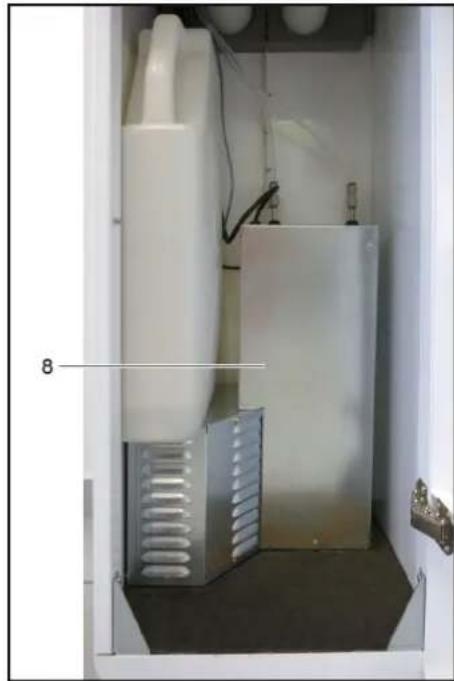

1 Becherspender (geeignete Becher siehe Zubehör) 2 Tür Standfuß 3 Türschloss

Wasserausgabe anfordern

1 Anzeige ungekühltes Wasser 2 Anzeige gekühltes Wasser 3 Anzeige kohlensäurehaltiges Wasser 4 Anzeige heißes Wasser * Abhängig von der Geräteausstattung Gefäß mittig auf die Tropfschale stellen Taste für die gewünschte Wasserart so lange drücken, bis die gewünschte Wassermenge in das Gefäß geflossen ist.

Anzeige bei „Portionierung Standard"

1 Portionierung 1,0 Liter 2 Portionierung 0,5 Liter 3 Portionierung 0,2 Liter 4 Symbol Taste STOP

Ist die Option "Portionierung Standard" in den Benutzereinstellungen aktiviert, kann nach der Wahl der Wasserart zwischen drei vorgegebenen Portionierungen (1,0, 0,5 und 0,2 l) gewählt werden (Einstellung siehe Kapitel „Pflege und Wartung / Benutzermenü / Betriebsparameter").

Anzeige bei „Portionierung Angepasst" Hinweis:

Displaysymbole und Portionierung sind variabel und können vom Betreiber eingestellt werden (siehe Kapitel „Benutzermenü/Benutzereinstellungen"). 1 Portionierung groß 2 Portionierung mittel 3 Portionierung klein 4 Symbol Taste STOP

Ist die Option "Portionierung Angepasst" in den Benutzereinstellungen aktiviert, kann nach der Wahl der Wasserart zwischen 1, 2 oder 3 einstellbaren Portionierungen gewählt werden (Einstellung siehe Kapitel „Pflege und Wartung / Benutzermenü / Betriebsparameter").

1 CO2-Auswahl, classic 2 CO2-Auswahl, medium 3 Symbol Taste "STOP" (Nur bei WPD 200 und WPD 600 mit CO2-Option) Ist die Option "CO2-Auswahl Classic / Medium" in den Benutzereinstellungen aktiviert, kann nach Auswahl von kohlensäurehaltigem Wasser zwischen den Varianten "Classic" und "Medium" mit entsprechendem CO2-Gehalt gewählt werden (siehe Kapitel „Pflege und Wartung / Benutzermenü / Betriebsparameter").

1 Anzeige „extra heiß" 2 Anzeige „heiß" 3 Symbol Taste STOP (Nur bei Geräten mit Heißwasserfunktion)

Ist die Option "Extra heiß" in den Benutzereinstellungen aktiviert, kann nach Auswahl von freiem Wasser zwischen den Varianten „heiß" und „extra heiß" gewählt werden (Einstellung siehe Kapitel „Pflege und Wartung / Benutzermenü / Betriebsparameter").

1 Anzeige „Aufheizen" 2 Anzeige „Bereit"

Hinweis:

Die Option "Portionierung" ist für die Ausgabe von heißem Wasser aus Sicherheitsgründen nicht verfügbar. Zur Entnahme von heißem Wasser Taste für heißes Wasser einmal kurz drücken. Im Display wird der Aufheizvorgang grafisch dargestellt. Sobald die voreingestellte Wassertemperatur erreicht ist, die Taste für heißes Wasser drücken und solange halten, bis die gewünschte Wassermenge ausgegeben wurde. Nach jedem Aufheizvorgang stehen 0,5 l heißes Wasser zur Verfügung. Die Ausgabe stoppt nach max. 0,8 l. Wird mehr heißes Wasser gewünscht, Vorgang wiederholen.

Stilllegung

Wird das Gerät mehr als 4 Tage nicht benutzt: Wasserzulauf schließen. Geräteschalter auf "0" stellen.

Inbetriebnahme nach Stilllegung

△WARNUNG

Gesundheitsgefahr durch erhöhte Keimkonzentration im Wasser.

Wurde das Gerät mehr als 4 Tage nicht benutzt, müssen die folgenden Tätigkeiten ausgeführt werden:

Geräteschalter auf "1" stellen. → Uhrzeit und Datum prüfen, gegebenenfalls neu einstellen (siehe Kapitel „Pflege und Wartung/Benutzermenü/Betriebsparameter"). Wasserzulauf öffnen. → Hygienisierung manuell im Benutzermenü starten (siehe Kapitel „Pflege und Wartung/Benutzermenü/Instandhaltung").

Lagerung

VORSICHT

Gewicht des Gerätes bei der Lagerung beachten.

Vor der Wiederinbetriebnahme nach einer Lagerung:

→ Im Gerät eingesetzte Filter ausbauen und durch neue Filter ersetzen. Hygienisierung durchführen.

Wartungshinweise

△ WARNUNG

Gesundheitsgefahren durch ein unsachgemäß gewartetes Gerät. Das Gerät darf nur von geschultem Fachpersonal gewartet werden.

Verwenden Sie ausschließlich Original-Ersatzteile des Herstellers oder von ihm empfohlene Teile, wie

Ersatz- und Verschleißteile,

Zubehörteile,

Betriebsstoffe.

• Reinigungsmittel.

Wartungsvertrag

Um einen zuverlässigen Betrieb des Gerätes zu gewährleisten, wird der Abschluss eines Wartungsvertrages empfohlen. Wenden Sie sich bitte an Ihren zuständigen KÄRCHER-Service.

Hinweis:

Der Standfuß und alle abgebildeten Komponenten sind optional erhältlich. 1 Standfuß 2 Ablaufschlauch Tropfschale 3 Ablaufschlauch Spülventil 4 Druckminderer 5 Deckel Kanister 6 Kanister 7 CO2-Flasche 8 Zusatzkühler (nur WPD 600)

Wartungsplan

Zeitpunkt Durchführung
täglich Tropfschale und Wasserausgabe mit dem Tropfschalenablauf (Option) auf Verstopfung prufen.	desinfizierendem Reinigungsmittel (RM735, siehe Verbrauchsmaterial) reinigen.
	Nach Gerätestillstand über Nacht von jeder Wasserart 0,5 Liter Wasser entnahmen undwegschütten.
wöchentlich, bei Bedarf haufter	Gerä法律顾问 desinfizierendem Reinigungsmittel reinigen, Tropfschale mit freiem Wasser oder im Geschirrspüller reinigen. Zur Reinigung von Kunststoffberflächen keine Reinigungsmittel verwenden, die Alkohol, Säure-Bestandteile oder Scheuermittel enthalten.
	Kanister leeren.
	Kanister auf Sauberkeit prufen und bei Bedarf reinigen oder erneum.
	Bei portionierter Wasserabgabe Abgabemenge prufen und gegebenenfalls am Stellrad Kompensationsregler nachjustieren (siehe Kapitel „Bedienung/Wasserausgabe".
alle vier Wochen	Thermische Hygienisierung durchführten, anschließend, abhängig von der Gerätausführung, manuell das Spülprogramm durchführten.
vierteljährlich Eingangssieb im Wasseranschlüsse	ss prufen und reinigen (siehe „Pflege und Wartung/Eingansssieb reinigen"). Bei starker Verschmutzung Eingangssieb monatlich reinigen.
jährlich * Jährlichen Kundendienst durchführten	lassen.
	Active-Pure und Hy-Protection Filter wechseln.
	Hy-Pure-Filter wechseln.
*Aufforderung zum Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durchdas Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 Um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filtr erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch Das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问Um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Fitrerfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch dasGerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 umWechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filter erfolgt durch das Gerä法律顾问 um Wechsel der Filterediausgegenüber das Gerä法律顾问 um Wechsel der Filterediausgegenüber das Gerä法律顾问 umWechsel der Filterediausgegenüber das Gerä法律顾问 umWechsel der Filterediausgegenüber das Gerä法律顾问 umWechsel der Filterediausgegenüber das Gerä法律顾问 umWechsel der Filterediausgegenüber das Gerä法律顾问 umWechsel der Filterediausgegenüber das Gerä法律顾问 umWechsel der Filterediausgegenüber das Gerä法律顾问 umWechsel der Filterediausgegenüber das Gerä法律顾问 umWechsel DER FISCHTEURS.

Eingangssieb reinigen

Wasserzulauf zum Gerät schließen. Taste 'Ambient' kurz drücken, um den Wasserdruck im Gerät abzubauen. Wasserzulaufschlauch am Gerät abschrauben. Eingangssieb mit einer Spitzzange herausziehen. Eingangssieb reinigen. Eingangssieb in das Gerät einsetzen. Wasserzulaufschlauch an den Wasseranschluss an der Geräterückseite anschließen. Wasserzulauf öffnen.

Benutzermenü

Benutzermenü starten:

→ Tropfschale entnehmen und Gerätetür öffnen. Taste "Menu" drücken. Gerätetür schließen und Tropfschale einsetzen. Taste "Enter" drücken.

Liegen Warnmeldungen vor, werden diese angezeigt. Es können bis zu 16 Meldungen gespeichert werden (siehe Kapitel "Hilfe bei Störungen"). Liegen keine Warnmeldungen vor, erscheint die Anzeige für störungsfreien Betrieb.

Hinweis:

Erfolgt 30 Sekunden kein Tastendruck, springt das Gerät in den Normalbetrieb zurück.

BETRIEBSPARAMETER

Aktuelles Datum / Zeit

Einstellen des aktuellen Datums und der Uhrzeit.

Anzeige Taste
Aktuelles Datum / Zeit Enter
>Tag einstellen (Anzeige blinkt)< Enter
>Monat einstellen (Anzeige blinkt)< Enter
>Jahr einstellen (Anzeige blinkt)< Enter
>Stunden einstellen (Anzeige blinkt)< Enter
>Minuten einstellen (Anzeige blinkt)< Enter
>Eingestelltes Datum/Uhrzeit<
>Beenden< Zurück

Betriebszeiten

Einstellung der täglichen Nutzungszeiten.

Außerhalb der eingestellten Zeiten wechselt das Gerät in einen energiesparenden Schlafmodus. Durch Drücken einer beliebigen Taste für 5 Sekunden wird das Gerät in Betriebsbereitschaft versetzt.

Anzeige Taste
Betriebszeit "24 h" oder "Zeitsteuerung"	Plus / Minus
Zeitsteuerung Enter
>Betriebszeit ein: Wochentag einstellen (Anzeige blinkt)<	Plus / Minus
>Gewähler Wochentag< Enter
>Betriebszeit ein: Stunde einstellen (An-zeige blinkt)<	Plus / Minus
>Gewähnte Stunde< Enter
>Betriebszeit ein: Minuten einstellen (An-zeige blinkt)<	Plus / Minus
>Gewähnte Minuten<	Enter
>Betriebszeit aus: Stunde einstellen (An-zeige blinkt)<	Plus / Minus
>Gewähnte Stunde einstellen<	Enter
>Betriebszeit aus: Minuten einstellen (Anzeige blinkt)<	Plus / Minus
>Gewähnte Minute<	Enter
>Programmierte Betriebszeit<
>Beenden< Zurück

Benutzereinstellungen

Festlegung von bevorzugten Temperaturen und Bedienmodi.

Kaltwassertemperatur einstellen

Anzeige Taste
Kaltwassertemperatur >XX< °C	Enter
>Temperatur einstellen (Gradzahl blinkt)<	Plus / Minus
Kaltwassertemperatur >XY< °C	Enter
>Beenden< Zurück

Tastentöne

Anzeige Taste
Tastentöne	Enter
>AN oder AUS wahren (Anzeige blinkt)<	Plus / Minus
>Tastentöne AN bzw. AUS<	Enter
>Beenden< Zurück

Portionierung

Auswahl vorgegebener Abgabemengen (empfehlenswert bei gleichbleibendem Benutzerkreis).

Standard: vorgegebene Portionsgrößen 1 l, 0,5 l, 0,2 l. Angepasst: bis zu 3 frei vorgegebene Portionsgrößen können eingelernt und mit Tastatursymbolen belegt werden.

Anzeige Taste
Portionierung	Enter
„Aus“, „Standard“ oder „Angepasst“ wahren > (Anzeige blinkt) <	Plus / Minus
> Portionierung Aus, Standard oder An-gepasst<	Enter
Bei „Aus“ oder „Standard:“ > Beenden<	Zurück
Bei „Aus“ oder „Standard:“ Einstellung Portionierung beendet.
Bei „Angepasst:“ unter folgende Schritte ausführten.

Stellrad Kompensationsregler (nur WPD 200 und WPD 600)

Der Kompensationsregler dient zur Feinjustierung der Abgabemengen kohlensäurehaltigen Wassers bei portionierter Abgabe in der Betriebsart „Portionierung Standard“. Die Abgabemenge der anderen Wasserarten wird nicht beeinflusst.

Vor Auswahl der Betriebsart „Portionierung Angepasst“ ist es notwendig, den Kompensationsregler in der Betriebsart „Portionierung Standard“ einzustellen. Bei falscher Einstellung kann keine größere Menge kohlensäurehaltiges Wasser abgegeben werden.

1 Stellrad

2 Wasserausgabe

→ Tropfschale entnehmen und Gerätetür öffnen.

Das Stellrad befindet sich hinter der Wasserausgabe. Wird das Stellrad im Uhrzeigersinn gedreht, reduziert sich die Portionierung. Der gesamte Verstellbereich beträgt 4 Umdrehungen und sollte zur Feinjustierung ca. 2,5 Umdrehungen eingedreht werden. Bei stärkerer Drosselung verringert sich nicht nur die Portionsmenge, sondern auch der CO₂-Gehalt nimmt stark ab. Hinweis: Die Portionierung ist abhängig von Zulaufdruck und CO₂-Druck. Der CO₂-Druck muss während der CO₂-Abgabe im Bereich zwischen 2,8 bar und 3,2 bar liegen. Ist dieser Wert eingestellt, erfolgt die Feinjustierung der Portionierung am Kompensationsregler.

Anzeige Taste
> Wasserart wahlen, Ambient/Cold oder Sparkling (Anzeige blinkt)<	Plus / Minus
>Gewährte Wasserart<	Enter
>Taste begeben 1<	Plus / Minus
>Gewährte Tastes bestätigten<	Enter
>Symbol auswahlen<	Plus / Minus
>Gewährtes Symbol bestätigten<	Enter
Kanister unter der Ausgabe?
>Gefäß unter die Wasserausgabe stellen<	Enter
>Gefäß fullen / Fülllmerge speichern / zu-rücksetzen<
Gefäß in einem Zug fullen bis die gewünschte Portionsmenge erreicht ist.	Plus
> Ist die Fülllmerge nicht korrekt, Fülll-menge zurücksätzen und Füllovorgang wiederholen.<	Zurück
>Fülllmenge speichern<	Enter
>Nächste Tasse<
>Nächste Taste belagen<	Enter
>Nächste Wasserart anwahlen<	Zurück

Hinweis:

In der Betriebsart „Portionierung Angepasst“ kann nicht mehr Wasser abgegeben werden als beim Parameter „Maximale Abgabemenge“ eingestellt ist.

Für die Betriebsart Portionierung "Angepasst" verfügbare Symbole.

Keine Tastaturbelegung.

CO2-Auswahl Classic/Medium

Auswahl eines hohen oder geringeren Kohlensäuregehalts (bei WPD200 und 600).

Anzeige Taste
CO2-Auswahl Classic/Medium	Enter
An oder Aus wahren >(Anzeige blinkt)<p>	Ius / Minus
>CO2-Auswahl Classic/Medium An bzw. Aus<	Enter
>Beenden< Zurück

ECO-Mode einstellen

Energiesparmodus, keine Vorhaltung von Heißwasser, Kühlleistung wird reduziert.

Der Energiesparmodus wird aktiv, wenn eine einstellbare Zeit lang keine Taste gedrückt wurde.

Anzeige Taste
ECO-Modus AUTO oder ECO-Mode Aus	Enter
>Modus wahren (Anzeige AUTO oder Aus blinkt)<	Plus / Minus
Bei Auswahl AUTO: ECO-Modus Verzögerung >X< min	Enter
>Minuten einstellen (Anzeige blinkt)< Plus / Minus
>Gewährte Minuten<	Enter
>Beenden< Zurück

Maximale Abgabemenge

Begrenzt die ununterbrochene Wasserabgabe in der Betriebsart Portionierung Aus.

Anzeige Taste
Max. Abgabemenge Ungekühlt Gekühlt Sprudelnd	Enter
Max. Abgabemenge >X,X<1
>Abgabemenge in 100 ml-Schritten wahren<	Plus / Minus
>Gewährte Abgabemenge<	Enter
>Beenden< Zurück

Extra hei einstellen

Diese Einstellung ermöglicht die Auswahl einer zweiten Heißwasserabgabetemperatur, z.B. 80° und 90°C

Anzeige Taste
Extra heiß	Enter
An oder Aus wahren >(Anzeige blinkt)< P	lus / Minus
>Bei Auswahl An: Temperatur wahren (Gradzahl blinkt)<	Plus / Minus
>Gewährte Temperatur<	Enter
>Beenden< Zurück

Heißwasser Vorheiztemperatur einstellen

Vorheiztemperatur ist die während der Betriebszeiten ständig vorgehaltene Wassertemperatur für Heißwasserabnahme. Bei höherer Vorheiztemperatur steigt der Energieverbrauch, die Wartezeit bei Heißwasserabgabe wird dadurch aber verringert. Werkseinstellung und bei Standardbenutzung 50°C. Eine höhere Temperatur ist bei früher Heißwasserabgabe empfehlenswert.

Anzeige Taste
Heilwasser Vorheiztemperatur >XX< °C	Enter
>Temperatur einstellen (Gradzahl blinkt)<	Plus / Minus
>Eingestellte Vorheiztemperatur<	Enter
>Beenden< Zurück

Heißwassertemperatur einstellen

Anzeige Taste
Heißwassertemperatur >XX< °C	Enter
>Temperatur einstellen (Gradzahl blinkt)<	Plus / Minus
>Eingestellte Heißwassertemperatur< Enter
>Beenden< Zurück

Hygienisierungsdaten

Einstellung des Zeitpunkts und des Intervalls der automatischen Hygienisierung. Der Zeitpunkt kann auch außerhalb der programmierten Betriebszeiten liegen. Empfehlung für das Hygienisierungsintervall ist ein Vielfaches von 7 (üblicherweise 28 Tage = 4 Wochen), um die Hygienisierung immer am selben Wochentag durchzuführen.

Die beste Wirkung wird erzielt, wenn die Hygienisierung ca. 2 Stunden vor Betriebsbeginn nach dem Wochenende startet.

△WARNUNG

Gesundheitsgefahr durch möglicherweise keimbelastetes Wasser.

Wird der Wert für das Hygienisierungsintervall auf "0" gesetzt, wird keine automatische Hygienisierung durchgeführt und es erfolgt keine Erinnerung!

Anzeige Taste
Hygienisierungsdaten Enter
Nächstes Hygienisierungsdatum>Datum / Uhrzeit<	Enter
>Tag einstellen (Anzeige blinkt)< Plus / Minus
>Gewährter Tag< Enter
>Monat einstellen (Anzeige blinkt)< Plus	Minus
>Gewährter Monat einstellen< Enter
>Jahr einstellen (Anzeige blinkt)< Plus / Minus
>Gewährtes Jahr< Enter
>Stunde einstellen (Anzeige blinkt)< Plus	/ Minus
>Gewährte Stunde< Enter
>Minuten einstellen (Anzeige blinkt)< Plus / Minus
>Gewährte Minute< Enter
Nächstes Hygienisierungsdatum>mit gewähtem Datum / Uhrzeit<	Minus
Hygienisierungssinterval>XX<	Enter
>Anzahl der Tage einstellen (Anzeigblinkt)<	Plus / Minus
>Anzahl der Tage <	Enter
>Beenden<	Zurück

Sprache

Auswahl der Menüsprache

Anzeige Taste
Sprache	Enter
>aktuell eingestellte Sprache<	Enter
>Währbare Sprachen<	Plus / Minus
>Ausgewählte Sprache<	Enter
Sprache
>Beenden<	Zurück

BETRIEBSDATEN

Anzeige Taste
Geräte-Code	Minus
Software Version	Minus
>Tag, Datum und Uhrzeit<	Minus
>Datum und Uhrzeit der Erstinbetriebnahme<	Minus
Laufzeit >XX< Stunden	Minus
>Ausgegebenen Wassermengen je Wasserart und Gesamtmenge<	Minus
>Anzahl der durchgeführtren Reinigungen<	Minus
>Beenden<	Zurück

SD-KARTE

Hinweis:

Wird eine SD-Karte in den SD-Kartenschacht gesteckt, startet das SD-Karten-Menü automatisch.

→ Tropfschale entnehmen und Gerätetür öffnen. → SD-Karte seitenrichtig in den SD-Kartenschacht stecken. Die SD-Karte muss im Dateisystem FAT32 formatiert sein. → Gerätetür schließen und Tropfschale einsetzen. Auf einer unbeschriebenen SD-Karte können mit dem WPD ausschließlich die Betriebsparameter gespeichert und später auch durch weitere WPDs wieder abgerufen werden. Betriebsparameter können auch über den SD-Kartenmanager am Computer eingestellt und durch die SD-Karte auf einen oder mehrere WPDs übertragen werden. Zusätzlich können mit dem SD-Kartenmanager Bilder für einen Bildschirmschoner, z.B. zur Eigenwerbung, gespeichert werden.

Softwareupdates können ebenfalls durch den SD-Kartenmanager und eine SD-Karte vorgenommen werden.

Der SD-Kartenmanager mit Anleitung kann über folgenden Link heruntergeladen werden: http://www.kaercher.de/wpd

Anzeige Taste
SD-Karte	Enter
Diaschau	Enter
Diaschau ein? >JA oder NEIN<	Plus / Minus
Bei Auswahl NEIN: >zurück zu "SD-Kar-te"
Bei Auswahl JA: >Start Verzögerung<
>Minuten einstellen (Anzeige blinkt)< Plus / Minus
>Gewählte Minuten< Enter
Anzeigedauer >XX< s (Anzeige blinkt)	Plus / Minus
>Gewählte Anzeigedauer<	Enter
Diaschau Parameter	Minus
Parameter laden	Enter
>Einstellungen laden? JA oder NEIN wahren (Anzeige blinkt)<	Enter
Bei Auswahl NEIN: >zurück zu Parame-ter laden<
Bei Auswahl JA: Daten der SD-Karte werden im Gerät gesichert und zurück zu >PARAMETER laden<
Parameter sichern	Enter
>Parameter sichern? JA oder NEIN wahren (Anzeige blinkt)<	Enter
Bei Auswahl NEIN zurück zu >Parameter sichern<
Bei Auswahl JA: Daten vom Gerät wer-den auf der SD-Karte gesichert und man gelangt zurück zu "Parameter sichern"<
Parameter sichern	Minus
Firmwareupdate	Enter
>Update auf Firmware X.XX? JA oder NEIN wahren (Anzeige blinkt)<	Enter
Bei Auswahl NEIN: >zurück zu Firmware Update<
Bei Auswahl JA: Daten von der SD-Karte werden im Gerät gesichert, danach ge-lamt man zurück zu >Firmware Update<
>Beenden<	Zurück

Hinweis:

Das Firmware-Update dauert maximal 5 Minuten. Während des Firmware-Updates darf das Gerät nicht ausgeschaltet werden.

Während des Firmware-Updates kann das Gerät nicht bedient werden.

Enthält die SD-Karte keine Firmware, wird die Option „Firmwareupdate“ nicht angezeigt.

Instandhaltung

Hygienisierung

Bei Geräten mit Tropfschalenablauf startet die automatische Hygienisierung selbständig zum programmierten Zeitpunkt, siehe Kapitel "Benutzermenü/Betriebsparameter/Hygienisierungsdaten".

Bei Geräten ohne Tropfschalenablauf wird eine fällige Hygienisierung im Display angezeigt. Diese muss dann manuell gestartet werden.

△WARNUNG

Gesundheitsgefahr durch möglicherweise keimbelastetes Wasser.

Wird der Wert für das Hygienisierungsintervall auf "0" gesetzt, wird keine automatische Hygienisierung durchgeführt und es erfolgt keine Erinnerung! Hinweis

Der Hygienisierungsvorgang dauert ca. 1 Stunde.

Thermische Hygienisierung manuell starten

→ Tropfschale entnehmen und Gerätetür öffnen. Taste "Menü" drücken. Gerätetür schließen und Tropfschale einsetzen.

Anzeige Taste
Benutzer Menü	Minus
Instandhallung	Minus
Hygienisierung beginnen	Enter

Gefäß unter die Wasserausgabe stellen (bei Geräten ohne Tropfschalenablauf).

Anzeige Taste
Druckabbau >30 Sekunden lang<
Thermische Desinfektion lauft >XX:XX min<
>Die Restlaufzeit wird rückwärts gezahlt bis zum Abschluss des Vorgangs ange- zeigt<

Gerät mit Spülventil (Tropfschale mit Ablauf)

Hygienisierung und Spülvorgang werden automatisch durchgeführt.

→ Vor und nach der Hygienisierung Kanister leeren (siehe Kapitel "Pflege und Wartung/Kanister (Option) leeren").

Gerät ohne Spülventil (Tropfschale ohne Ablauf) Der Spülvorgang wird halbautomatisch durchgeführt. Während des Spülvorgangs muss das Gefäß unter der Wasserausgabe mehrmals geleert werden.

Hinweis:

Wasser, das während des Spülvorgangs abgegeben wird, ist nicht zum Verzehr geeignet.

Anzeige Taste
Start Spülung	Enter
Spülung lauft >XX:XX min<	Zurück (X)
Spülung unterbrochen, weiter!

→ Gefäß leeren und wieder unter die Wasserausgabe stellen.

Anzeige Taste
Spülung unterbrochen, weiter!	Enter
Spülung lauft >XX:XX min<

Hinweis:

Während der Hygienisierung erzeugt das Gerät ein etwas höheres Betriebsgeräusch.

Beprobung

Soll eine Beprobung ausgeführt werden, müssen Proben unmittelbar nach einer abgeschlossenen Hygienisierung, unter Beachtung der Regeln für die mikrobiologische Wasseranalyse entnommen und durch ein akkreditiertes Labor ausgewertet werden.

Filter aus- und einbauen

WARNUNG

Gesundheitsgefahr durch den Eintrag von Keimen. Beim Austauschen der Filterkartusche besonders auf Hygiene und Sauberkeit achten. Zum Filterwechsel sterile Einweghandschuhe tragen. Auf einen fälligen Wechsel wird durch das "I"-Symbol (Info) im Display hingewiesen und im Benutzermenü angezeigt. Die Aufforderung zum Filterwechsel erfolgt nach Ablauf der Filterlebensdauer oder bei verstopftem Filter.

Der fällige Filterwechsel kann im Benutzermenü gestartet werden. Das Menü führt den Bediener durch den Filterwechsel.

Für einen außerordentlichen Filterwechsel folgende Schritte durchführen:

Tropfschale entnehmen und Gerätetür öffnen. Taste "Menu" drücken. Gerätetür schließen und Tropfschale einsetzen. Gefäß unter die Wasserausgabe stellen.

Anzeige Taste
Benutztermenü	Enter Plus
Instandhaltung	Enter Plus
Filterwechsel	Enter
Filter wechseln? <Nein>	Plus / Minus
Ja >auswählen<	Enter
Kanister unter der Ausgabe?	Enter
Druckabbau >30 Sekunden<

Der Druck im System wird abgebaut. Gefäß leeren. → Tropfschale entnehmen und Gerätetür öffnen.

1 Halterung

2 Lasche

3 Filter

4 Griff

a Filter herausnehmen

b Filter einsetzen

Filter nach links drehen, bis die Lasche sichtbar ist. Filter nach unten aus der Halterung ziehen und herausnehmen.

Hinweis:

Der verbrauchte Filter kann als Hausmüll entsorgt werden, nachdem das Wasser abgegossen wurde. Sterile Handschuhe anziehen. Neuen Filter auspacken. Filter so drehen, dass der Griff auf der linken Seite ist, und von unten in die entsprechende Halterung einsetzen. Filter bis zum Anschlag nach rechts drehen.

1 Halterung

2 Filter

Einbauposition prüfen. Die Markierung am Etikett der Halterung und am Filter müssen zueinander ausgerichtet sein.

Hinweis:

Filter müssen in der selben Position eingebaut werden und dürfen nicht untereinander getauscht werden! Markierung beachten!

Gerätetür schließen und Tropfschale einsetzen. → Gefäß unter die Wasserausgabe stellen.

Anzeige Taste
Active-Pure Filterwechsel durchgeführt? >oder< Hy-ProTECT Filterwechsel durchgeführt? >oder< Hy-Pure Filterwechsel durchgeführt? >Anzeige JA bzw. NEIN blinkt<	Minus
>gewechselter Filter< Enter
Kanister unter der Ausgabe? Enter
Spülung lauft 20 l

Hinweis:

Während der Spülung muss das Gefäß mehrmals entleert werden.

Anzeige Taste
Spülung lauft >XX< | Zurück (X)
>Spülung unterbrochen, weiterl<

Gefäß leeren. Gefäß auf die Tropfschale stellen.

Anzeige Taste
Spülung unterbrochen, weiter! Enter
Spülung lauft >XX< 1
Spülung lauft 00 1
Filterwechsel
>Beenden< Zurück

Hinweis:

Es wird empfohlen, nach der Spülung eine außerordentliche Hygienisierung auszuführen.

Tropfschale leeren

Sobald die Tropfschale ihren maximalen Füllstand erreicht hat, erscheint im Display die Meldung "Tropfschale leeren".

Tropfschale herausnehmen. Tropfschale leeren. Tropfschale auf Verschmutzungen prüfen und gegebenenfalls reinigen. Tropfschale einsetzen. Gerät ist wieder betriebsbereit. Die Auswahl Wasserarten wird im Display angezeigt.

Kanister (Option) leeren

Sobald der Kanister seinen maximalen Füllstand erreicht, erscheint im Display die Meldung "Ablaufkanister leeren". Tür des Standfußes öffnen.

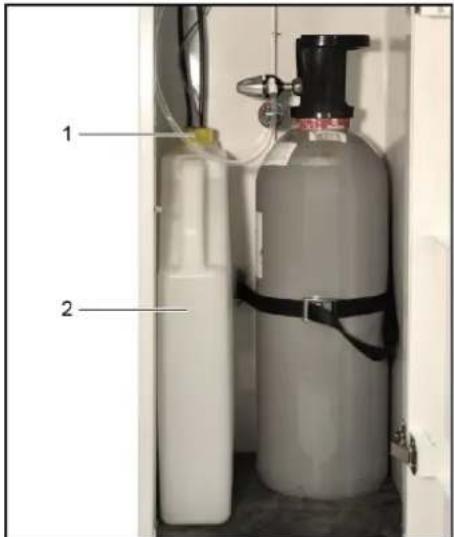

1 Verschlussdeckel mit Füllstandssensor 2 Kanister

1 Anschluss Ablaufschlauch Tropfschale 2 Kabel Füllstandssensor Kanister 3 Anschluss Ablaufschlauch Spülventil

Verschlussdeckel herausdrehen. Verschlussdeckel mit Füllstandssensor abnehmen. Kanister herausnehmen und leeren. Kanister wieder einsetzen. Verschlussdeckel mit Füllstandssensor aufsetzen und festdrehen. Tür des Standfußes schließen.

Anzeige Taste
Ablaufkanister geleert? Enter

Gerät wird betriebsbereit.

Die Auswahl Wasserarten wird im Display angezeigt.

Allgemeine Hinweise zum Umgang mit CO2-Flaschen

Beim Austausch von CO2-Flaschen müssen die Sicherheitshinweise des Gaslieferanten und etwaige gesetzliche Bestimmungen beachtet werden.

Die CO2-Flasche muss mit dem von Kärcher freigegebenen Druckminderer ausgestattet sein, damit der Kohlensäuregehalt des Wassers eingestellt werden kann. Das Kohlendioxid E 290 muss die Reinheitsanforderungen nach der Richtlinie 96/77/EG (Lebensmittelqualität) einhalten und gemäß Art. 7 der Richtlinie 89/107/EWG gekennzeichnet sein. - Bevor eine Gasflasche in Gebrauch genommen wird, muss man sich überzeugen, dass die richtige Gasart bereitgestellt ist. Verlässliche Auskunft über die Gasart gibt allein der Gefahrgutaufkleber, der auf jeder Gasflasche vorhanden sein muss. Die Farbe der Gasflasche gibt nicht immer eindeutige Informationen über die Gasart. Eine Gasflasche, über deren Inhalt irgendwelche Zweifel bestehen oder die in anderer Weise auffällig ist (Beschädigung, Feuereinwirkung, Spuren mechanischer Bearbeitung), darf nicht benutzt werden. Länderspezifische Regelungen sind zu beachten. GEFAHR

Explosionsgefahr!

Keine CO2-Flasche mit Steigrohr anschließen. Steigrohrflaschen sind zum Beispiel mit einem roten Warnaufkleber gekennzeichnet. Lebensgefahr durch möglicherweise berstenden CO2-Gasbehälter. → Druckgasbehälter senkrecht aufstellen und befestigen. → Druckgasbehälter niemals ohne Druckminderer und ohne Sicherheitsventil anschließen. Der Druckminderer mit Sicherheitsventil muss für die Geräteart zugelassen sein. Erstickungsgefahr durch austretendes Kohlendioxid. → Aufstellungsraum ausreichend be- und entlüften oder eine geeignete Gaswarnanlage installieren. Gasflasche nicht direkter Sonneneinstrahlung aussetzen. Die Gasflasche muss vor übermäßiger Erwärmung geschützt sein. Sichtbare Kennzeichnung anbringen, die auf das mögliche Vorhandensein von gasförmigem CO2 hinweist.

CO2-Flasche tauschen

1 Drehregler 2 Druckminderer 3 Überwurfmutter 4 Haupthahn 5 Manometer Regeldruck 6 CO2-Schlauch

Bei WPD 200 und 600 ist die Taste für kohlensäurehaltiges Wasser (sparkling) inaktiv und „CO2 Empty“ blinkt, wenn die CO2-Flasche gewechselt werden muss. Bei WPD 100 erfolgt keine Anzeige.

Geräteschalter auf „0“ stellen. Tür des Standfußes öffnen. Gasflasche am Haupthahn schließen. → Druckregler auf 0 drehen. → Druckminderer von der leeren Gasflasche abschrauben. Schutzkappe auf die leere Gasflasche schrauben. → Spanngurt zur Sicherung der CO2-Flaschen lösen. → Leere Gasflasche herausnehmen. Neue Gasflasche in den Standfuß einsetzen und mit Spanngurt befestigen. Schutzkappe der neuen Gasflasche abschrauben. → Haupthahn kurz öffnen, damit möglicherweise vorhandenes, flüssiges CO2 entweichen kann. → Druckminderer an die neue Gasflasche anschrauben. Dabei auf korrekte Montage des Dichtrings achten. → Haupthahn an der Gasflasche langsam öffnen. 3 bar am Druckminderer mittels Drehregler einstellen. → Haupthahn an der Gasflasche schließen. → Angezeigten Wert am Manometer Regeldruck ablesen. → Der angezeigte Wert muss für mindestens 5 Minuten konstant bleiben. → Bei erkennbarem Druckabfall: Prüfen, ob der O-Ring zwischen Druckgasbehälter und Druckminderer vorhanden und unbeschädigt ist. Defekten O-Ring ersetzen. Korrekten Sitz des Druckminderers prüfen. Überwurfmutter fest anziehen. Schlauchkupplung am Druckminderer und CO2-Schlauch auf sichtbare Beschädigungen prüfen. Im Zweifelsfall Kundendienst rufen. → Lässt sich der Druckabfall durch die genannten Maßnahmen nicht abstellen, ist der Druckminderer defekt und muss ausgetauscht werden. → Haupthahn öffnen. → Betriebsdruck am Druckminderer mittels Drehregler einstellen. WPD 100: Voreinstellung 4 bar, bei Bedarf nachjustieren.

WPD 200/600: Den CO₂-Druckregler vor der Wasserabgabe zunächst auf ca. 3 bar (statisch) einstellen und nachfolgend prüfen, ob der Druck während Abgabe von kohlensäurehaltigem Wasser (Sparkling) ca. 3,0 bar beträgt.

Tür des Standfußes schließen. Geräteschalter auf "1" stellen.

→ Gefäß unter die Wasserausgabe stellen. Nach dem Entleeren der CO₂-Flasche einen Liter "sparkling water" ausgeben, damit sich der CO₂-Mischer wieder füllt.

Hinweis: Hinweis:

	Wasserstrahl spritzt stark	Wasser schwach kohlensäurehaltig
WPD 100	CO2-Druck senken CO2-Druck erhöhen
WPD 200 WPD 600	CO2-Druck prüfen. Kompensationsregler einstellen (siehe „Be-nutztermüß/Betriebsparameter/Benutzer-einstellungen/Portionierung").

Wird der Druckminderer von der CO₂-Flasche getrennt, obwohl noch ausreichend Druck vorhanden ist, wird der O-Ring zwischen Flasche und Druckminderer deformiert und muss ausgetauscht werden.

425 g CO₂-Flasche tauschen

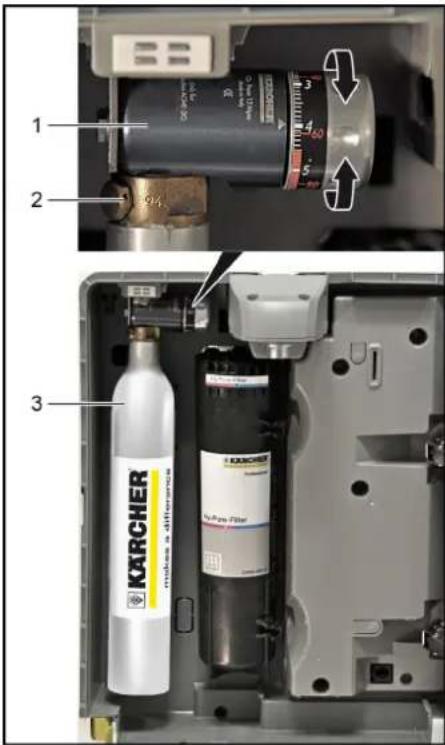

1 Druckregler

2 Flaschenverschraubung 3425gCO₂-Flasche

→ Tropfschale entnehmen und Gerätetür öffnen. → Druckregler in Stellung "OFF" drehen. 425 g CO₂-Flasche im Uhrzeigersinn aus der Flaschenverschraubung herausdrehen. 425 g CO₂-Flasche herausnehmen. Abdeckung von der neuen CO₂-Flasche abnehmen. 425 g CO₂-Flasche auf die Flaschenverschraubung des Druckreglers aufschrauben. Wenn ein Widerstand spürbar wird, die 425 g CO₂-Flasche ein wenig weiterdrehen bis sie fest sitzt. Dabei kann ein kurzes Zischen hörbar sein. → Druckregler auf Stellung "4" voreinstellen. Gerätetür schließen und Tropfschale einsetzen. → Nach Inbetriebnahme den Druck am Druckregler nachjustieren, um die gewünschte CO₂-Konzentration im Wasser zu erreichen.

Hinweis: Hinweis:

Wasserstrahl spritzt stark	Wasser schwach kohlen-säurehaltig
CO2-Druck senken CO	2-Druck erhöhen

425 g CO₂-Flaschen sind in Drogerie-, Elektronik- und Supermärkten erhältlich.

Verbrauchsmaterial Reinigungsmittel für die Außenreinigung des Gerätes

Bezeichnung Beschreibung	Bestell-Nr.
Ersatzfilter Active-Pure Filter	Enternung von negativen Geschmacks- oder Geruchsstoffen (z.B. Chlor), Rückhaltung von Schwermetallen und Ver unreinigungen aus dem Zuleitungssystem.	2.643-305.0
Ersatzfilter Hy-ProTECT Filter	Rückhaltung von Viren und Bakterien. 2.643-306.0
Ersatzfilter Hy-Pure Filter	Kombination aus Active-Pure und Hy-ProTECT-Filler. 2.643-307.0
O-Ring 11,91 x 2,62 KTW Dichtung des Druckminderers an der Flaschenverschraubung. 6.640-731.0

Zubehör

Bezeichnung Beschreibung	Bestell-Nr.
CA 30 R Gebrauchsfertiger	Oberflächenreiniger, 0,5-I-Sprüflasche 6.295-686.0
Sprühkopf für Oberflächenreiniger	Bei der Erstbestellung von CA 30R wird dieser wiederverwendbare Sprühkopf für die Sprühflasche bestehtigt. 6.295-723.0

Standfuß		Flaschen		Krüge
Beschreibung Bestell-Nr.		Beschreibung	Bestell-Nr.		Beschreibung
Standfuß welt 2.643-266.0		Flasche 0,5 l, aus Tritan, spülmaschinenfest	6.640-430.0	Wasserkrug, 1 l, Glas, mit Kunststoffdeckel und KÄRCHER-Logo, spül-maschinenfest	6.640-431.0
Standfuß schwarz 2.643-267.0		Flasche 0,75 l, aus Tri-tan, spülmaschinenfest	6.640-512.0
Spülbecher
Beschreibung Bestell-Nr.		Flasche 0,6 l mit Mund-stück und Deckel aus Tritan, spülmaschinen-geeignet	6.640-469.0	Karaffe Eva Solo, 1 l, spülmaschinenfest.	0.017-575.0
Spülbecher 4 l 6.640-341.0
Ersatzteile
Beschreibung Bestell-Nr.		Flasche 0,6 l mit Mund-stück und Deckel aus Tritan, spülmaschinen-geeignet	6.640-469.0	Installationsmaterial
Druckminderer 1,5 - 6 bar - 1/2 6.640-625.0
Lackstift signalweiss RAL 9003 6.640-326.0
Abdeckung Wasseranschluss WPD weiss 5.640-407.0
Abdeckung Wasseranschluss WPD schwarz 5.640-618.0

Becher

Beschreibung Bestell-Nr.
Kunststoffbecher, 200 ml, ohne Lo-go, 3000 Stück	6.640-454.0
Kunststoffbecher, 200 ml, mit KÄR-CHER-Logo, 3000 Stück	6.640-453.0
Hartpapierbecher, auch für Heißge-tränke, 180 ml, ohne Logo, 2500 Stück	6.640-455.0
Hartpapierbecher, auch für Heißge-tränke, 180 ml, mit KÄRCHER-Logo, 2500 Stück	6.640-460.0

Beschreibung Bestell-Nr.
Fehlerstrom-Schutzschalter 30 mA,230 V, 50 Hz	6.640-427.0
Rückflussverhinderer	4.640-463.0
Aquastop, Leckwassermelder mitMagnetventil und Messingverschraubung G 3/4*	6.640-291.0
Water Block, Überschwemmsiche-rung	6.640-338.0
Anbausatz Zusammengewicht StandfußWPD	2.643-474.0
Anbausatz Bodenfixierung WPD	2.643-483.0

Hilfe bei Störungen

△WARNUNG

Gesundheitsgefahren durch ein unsachgemäß repariertes Gerät. Das Gerät darf nur von geschultem Fachpersonal repariert werden.

Vor allen Arbeiten am Gerät: Geräteschalter auf "0" stellen. → Netzstecker ziehen. Wasserzulauf schließen.

Störungsmeldungen

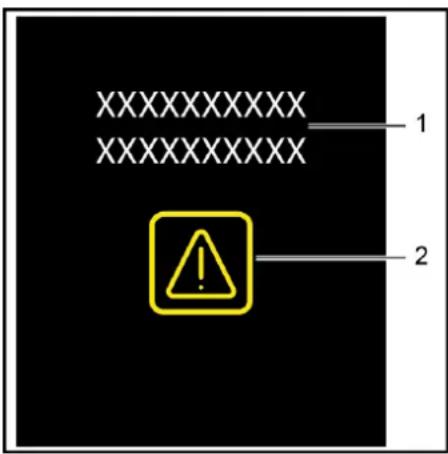

1 Textmeldung 2 Hinweis- oder Warnsymbol

Störung Mögliche Ursache Behebung
WPD100: kein CO2im Wasser CO		Druck zu niedrig eingestellt. CO
		Flasche leer. CO
WPD 200, WPD 600: kein CO2im Wasser, Taste für kohlensäurehaltiges Wasser nicht gesPERT		Flasche fast leer. Tür des Standflüsse
		Flasche stichtags fällen. Manometer während der Abgabe von kohlensäurehaltigem Wasser beobachten. Sinkt der Druck deutlich, CO2-Flasche ausauschen.
Portionierungsmenge stilles Wasser und gekühltes Wasser zu hoch		Störung interner Durchflussensor. Service rufen.
Nach Hygienisierung kein CO2im Wasser Nach der Hygienisierung 1 Liter „sparkling water" verwerfen.
Abgegebene CO2-Portionierungsmenge stimmt nicht Nur WPD		Kompensationsregler einstellen (siehe „Benzutzenmenü/Betriebspa-rameter/Benutzereinstellungen/Portionierung").
		Druck prüfen, nach Vorgabe einstellen. Portionierungsmenge am Stellrad Kompensationsregler nachjustie-ren (siehe Kapitel „Bedienung/Wasserausgabe").
Heisses Wasser tritt teilweise mit Dampf vermischt aus Bei max		maler Temperatureinstellung (95°C) und gleichzeitig Geräteaufstellort>1500m über NN.
Funktionstörung Bedienfeld (Tasten) nachdem Flüssigkeit von oben eingedrungen ist		Umgekipptes Gefäß auf Geräteobersei-te.
Schlechter Wasserablauf aus der Tropfschale (nur Geräte mit Ablauf in Abwasserleitung)		Fehlender Siphon. Siphon installmenten.
		Höhenunterschied zwischen Tropfschale und Abwasserleitung zu gering.
Schlechter Wasserablauf aus der Tropfschale (Geräte mit Ablauf in Abwasserleitung oder in Kanister)		Tropsfschalenablauf oder Ablaufschlauchverschmutzt.
Fehler-Code	Störung / Anzeige	Mögliche Ursache Behebung
	Gerät funktioniert nicht / keine Anzeige im Display/eine LED leuchtet blau	Gerät befindet sich während des Timer-betriests im Schlafmodus.
	Gerät funktioniert nicht / keine Anzeige im Display/eine der LEDs leuchtet	Spannungsversorgung gestört.
		Gerät ausgeschaltet.
		Schmelzlicherung hat ausgelöst.
E400	Active-Pure-Filter wechseln	Active-Pure Filter verbraucht.
		Menüführung des Gerätes beachten.
E401	Hy-Protection wechseln	Hy-Protection Filter wechseln.
		Menüführung des Gerätes beachten.
E402	Hy-Pure-Filler wechseln	Hy-Pure Filter wechseln.
		Menüführung des Gerätes beachten.
E404	Tropfschale leerenAlle roten LEDs leuchen	Tropfschale voll.
		Tropfschale leeren und reinigen.
E405	Ablaufkanister leerenAlle roten LEDs leuchen	Ablaufkanister voll.
		Ablaufkanister leeren.
E407	Desinfektion / Reinigung nötig	Hygienisierung fällig.
E409	CO2-Flasche wechselnTaste für kohlensäurehaltiges Wasser deaktiviertAnzeige „CO2empty“ blinkt.	CO2-Druck zu niedrig eingestellt. EinstellungCO2-Flasche leer. CO
E410	Filterwechsel erforderlich	Unterschreibung des Mindestwasser-durchflusses bei Wasserabgabe von gekühtem stillem Wasser (Parameter im Servicemenü)
		Filter wechseln.E400: Active-Pure Filter wechselnE401: Hy-Protection Filter wechselnE402: Hy-Pure Filter (WPD 100) wechseln
E411	Filterwechsel erforderlich	Überschreiben einer maximalen Laufzeit(Gerätelaufzeit) für die verschiedenen Filter (1 Jahr).

E412 Levelsensor Carbonator defekt Levelsensor CO		2-Mischer defekt. Geräteschalter auf „0" stellen.Geräteschalter auf „1" stellen.Bei erneutem Aufreten Service rufen.
E413	Wasserzulauf prüfen	Kein, oder zu geringer Wasserzufluss.	Eingangssieb im Wasseranschluss reinigen (siehe „Pflege und War-tung/Einganssieb reinigen").
			Wasseranschluss prüfen.Geräteschalter auf „0" stellen.Geräteschalter auf „1" stellen.Bei erneutem Aufreten Service rufen.
E500 Störung	HeißwasserAlle roten LEDs leuchten	Heizmodul defekt. Geräteschalter auf „0" stellen.	stellen. Service rufen.
E501 Störung	Hygienisierung StromausfallAlle roten LEDs leuchten	Hygienisierung war nicht erfolgreich Hygienisierung erneut starten.	stellten. Service rufen.
E502 Störung	Wasser im GerätAlle roten LEDs leuchten	Leckage im Gerät. Geräteschalter auf „0" stellen.	stellen. Service rufen.
E503 Störung	Wasser im StandfußAlle roten LEDs leuchten	Leckage im Standfuß.
E504 Störung	TastenAlle roten LEDs leuchten	Tasten defekt. Geräteschalter auf „0" stellen.	stellen. Gerät wieder einschalten.Bei erneutem Aufreten Service rufen.
E505 Störung	Hygienisierung Sensor hotAlle roten LEDs leuchten	Hygienisierung war nicht erfolgreich Hygienisierung erneut starten.	stellten. Service rufen.
E506 Störung	Hygienisierung Sensor coldAlle roten LEDs leuchten	Hygienisierung war nicht erfolgreich
E507 Störung	Hygienisierung Sensor ambientAlle roten LEDs leuchten	Hygienisierung war nicht erfolgreich
E508 Störung	Temperatur Heizmodul zu hochAlle roten LEDs leuchten	Heizmodul. Geräteschalter auf „0" stellen.	Nach ca. 10 Minuten Gerät wieder einschalten.Bei erneutem Aufreten Service rufen.
E509 Störung	hot sensorAlle roten LEDs leuchten	Sensor Heißwasser defekt. Geräteschalter auf „0" stellen.	Service rufen.
E510 Störung	ambient sensorAlle roten LEDs leuchten	Sensor ungekühles Wasser defekt.
E511 Störung	cold sensor 1Alle roten LEDs leuchten	Sensor Kühlmodul 1 defekt.
E512 Störung	cold sensor 2Alle roten LEDs leuchten	Sensor Kühlmodul 2 defekt.
E513 Störung	Kühlung 1 defektAlle roten LEDs leuchten	Kühlmodul 1 defekt
E514 Störung	Kühlung 2 defektAlle roten LEDs leuchten	Kühlmodul 2 defekt
E515 Störung	Kühlung 1Alle roten LEDs leuchten	Temperatur Kühlmodul 1 zu niedrig.
E516 Störung	Kühlung 2Alle roten LEDs leuchten	Temperatur Kühlmodul 2 zu niedrig.
E600 Störung	ElektronikAlle roten LEDs leuchten	Störung Gerätesteuerung am Bedien-feld.	Geräteschalter auf „0" stellen.Nach ca. 5 Minuten Gerät wieder einschalten.Bei erneutem Aufreten Service rufen.
E601 Störung	ElektronikAlle roten LEDs leuchten	Störung Gerätesteuerung des Displays.
E602 Störung	ElektronikAlle roten LEDs leuchten	Störung Gerätesteuerung Basisplatine.
E603 Störung	ElektronikAlle roten LEDs leuchten	Die Temperatur der Gerätesteuerung ist zu hoch.
E604 Störung	ElektronikAlle roten LEDs leuchten	Störung Gerätesteuerung des Hellig-keitssensor.
E610 Ungütiger Devicetest Code Die Einstellung des Geräte-Codes ist nicht korrekt	Service rufen.

Technische Daten

			WPD 100 WPD 200 WPD 600
Betriebsspannung V/∼/Hz 220...240/1/50
Anschlussleistung W 1900
Mindestnetzabsicherung A10
Wasserdurchlaufdruck MPa (bar) 0,15...0,6 (1,5...6)
Wasserzulauf Temperatur °C +4...+35
Wasserabgabe, max. l/min 2
Temperatur gekühltes Wasser, min °C	4
Einstellung CO2-Druck			Voreinstellung 4 bar nachjustierbar	Voreinstellung 3,0 bar bei Wasserabgabe 2,8...3,2 bar
Umgebungstemperatur		°C +5...+35
Breite		mm	390
Tiefe		mm	520
Höhe ohne Standfuß		mm	450
Höhe mit Standfuß		mm	1450
Gewicht
ohne Standfuß		kg	30	35
mit Standfuß		kg	45	50
Schaldruckpegel im Normalbetrieb		dB(A)	<65
Becher für Becherspender im Standfuß (Option)
Durchmesser Becherkragen		mm	70...71
	Hy-ProTECT Filter	Active-Pure Filter		Hy-Pure Filter
max. zul. Mediumstemperatur	+ 80°C	+ 35°C		+ 80°C
max. zulässiger Betriebsdruck	0,6 MPa (6 bar)
max. Durchflussleistung	120 l/h
max. Kapazität	10.000 Liter	10.000 Liter		2.500 Liter
Werkstoffe / Zulassungen	Alle wasserfuhrenden Teile/Komponenten sind entsprechend dem Stand der Technik für den Einsatz im direkten Kontakt mit Trinkwasser geeignet und zugelassen.Das Gerät wurde durch das Institut Fresenius für die Lebensmitteltauglichkeit zertifiziert und erfüllt die Anforderungen der Mineral- und Tafelwasserverordnung.

Ersatzteile

Es dürfen nur Zubehör und Ersatzteile verwendet werden, die von KÄRCHER freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann. Eine Auswahl der am häufigsten benötigten Ersatzteile finden Sie am Ende der Betriebsanleitung. Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Wasserspender WPD Typ: 1.024-xxx

Einschlägige EU-Richtlinien

2006/95/EG

2014/30/EU

2011/65/EU

Angewandte harmonisierte Normen

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 60335-1

EN 60335-2-75

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 62233:2008

EN 50581

Angewandte nationale Normen

Angewandte Verordnung(en)

1935/2004

10/2011

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax:[phone]

Wartungsblatt WPD 100 / 200 / 600
Gerät: Ort der Installation:
Geräteotyp: Datum der Installation:
Seriennummer: Installation durch:
Der Betreiber wurde darauf hingewiesen, dass die Wasserqualität entsprechend den nationalen und örtlichen Vorschriften regelmäß geprüft werden muss. Der Betreiber wurde darauf hingewiesen, dass er für die Durchführung der regelmäßigen Wartungsarbeiten nach Kapitel „Wartungsplan" verantwortlich ist.Unterschrift Service-Techniker Ort, Datum Unterschrift Kunde
Datum	Techniker	Betriebsstunden	Fillerwechsel			Sonstige Teile	Hygienierung	Bemerkungen
			Hy-Protekt*	Active-Pure*	Hy-Pure*

http://www.kaercher.de/wpd

http://www.kaercher.de/wpd

Alfred-Karcher-Straße 28-40

Technische Daten NL 14

Ersatzteile NL 14

Garantie NL 14

http://www.kaercher.de/wpd

Alfred-Karcher-Straße 28-40

1 Halter 21ask 3 Filter 4 Handgriff

ECO-Funktion einstellen

Energiesparfunktion, die Temperatur des warmen Wassers wird gehalten, die Kühlleistung wird reduziert.

Display Knap
Brugernenu	Minus
Vedligeholdse	Minus
Starte hygijnisierungen	Enter

Stellen Sie den Behälter unter den Wasserauslauf (bei Maschinen ohne Tropfschalenauslauf).

Bevollmächtigter für die Dokumentation:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

Indikator Tast
SD-kort	Enter
Lysbildevisning	Enter
Lysbildevisning på? >JA aller NEI<	Pluss/Minus
Ved valg NEI: >tilbake til "SD-kort" <
Ved valg JA: >Start forsinkelse<
>Stille inn minutter (visning blinker)< Plus	s/Minus
>Valgte minfter< Enter
Visningsid>XX< s (visning blinker)	Pluss/Minus
>Valgt visningsid<	Enter
Lysbildevisning parameter	Minus
Laste inn parametere	Enter
>Laste inn innstillinger? Velg JA aller NEI (visning blinker)<	Enter
Ved valg NEI: >tilbake til Laste inn par-meter<
Ved valg JA: Data til SD-kortet lagres i apparatet, og tilbake til >Laste inn PARA-METERE>
Lagre parameter	Enter
>Lagre parameter? Velg JA aller NEI (visning blinker)<	Enter
Ved valg NEI tilbake til >Lagre paramete-re<
Ved valg JA: Data fra apparatet lagres på SD-kortet og enkommen tilbake til "Lagre paramete" <
Lagre parameter	Minus
Programvareopppatering	Enter
>Oppatering til programvare X.XX? Velg JA aller NEI (visning blinker)<	Enter
Ved valg NEI: >tilbake til programvare-opppateringen<
Ved valg JA: Data fra SD-kortet lagres i apparatet, deretterkommen en tilbake til >Programvareopppatering<
>Avslutt<	Tilbake

Hinweis:

Das Gerät ist wieder betriebsbereit

Die gewählten Wassertypen werden im Display angezeigt

Allgemeine Hinweise zum Umgang mit CO2-Flaschen

Beim Wechsel von CO2-Flaschen müssen die Sicherheitshinweise des Gaslieferanten und etwaige gesetzliche Vorschriften beachtet werden.

Produkt: Wasserspender WPD

Typ: 1.024-xxx

Relevante EU-Richtlinien

2006/95/EG

2014/30/EU

2011/65/EU

Angewandte harmonisierte Normen

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 60335-1

EN 60335-2-75

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

EN 50581

Alfred-Karcher-Straße 28-40

1 Hallare 2 Laska 3 filter 4 Handtag

Indikering Knapp
Idrifttagning für früsta gängen pags mm:ss	Tillbaka (X)
Idrifttagning für früsta gängen avbruten! Fortsätt?

Indikering Knapp
Idrifttagning für früsta gangen avbruten.Fortsätt?	Enter

Indikering Knapp
Dunken tomd? Enter

Das Gerät ist betriebsbereit.

Die alternativen Wassertypen werden auf dem Display angezeigt.
