Marke	Kärcher
Modell	HD 717 MXA Plus
Kategorie	Hochdruckreiniger
Produkttyp	Kaltwasser-Hochdruckreiniger
Stromversorgung	230 V / 50 Hz / 4,2 kW / 16 A
Schutzart	IPX5
Betriebsdruck	17 MPa (170 bar)
max. Überdruck	25,5 MPa (255 bar)
Wasserdurchfluss	11,6 l/min
max. Zulauftemperatur	60 °C
Betriebsgewicht	39 kg
Abmessungen (L × B × H)	455 × 400 × 890 (970) mm
Motoröltyp	SAE 90 (0,20 l)
Anschlusssystem	EASY!Lock
Schlauchaufroller	Automatisch
Rotordüse enthalten	Ja (bei HD...Plus)
Druck-/Mengenregulierung	Ja
Schalldruckpegel	78 dB(A)
Hand-Arm-Vibration	2,9 m/s² (Unsicherheit 0,8 m/s²)

Häufig gestellte Fragen - HD 717 MXA Plus Kärcher

Wie entlüfte ich das Gerät vor dem ersten Gebrauch?

Schrauben Sie die Düse der Lanze ab, lassen Sie das Gerät laufen, bis keine Luftblasen mehr vorhanden sind, schalten Sie es dann aus und schrauben Sie die Düse wieder fest. Bei Bedarf mehrmals wiederholen.

Wie verwende ich Reinigungsmittel mit dem Hochdruckreiniger?

Verwenden Sie eine Schaumlanze (optional). Füllen Sie den Reinigungsmittelbehälter, wählen Sie die Einstellung (1=niedrig, 2=mittel, 3=hoch), montieren Sie die Schaumdüse auf die Pistole und sprühen Sie auf die trockene Oberfläche. Anschließend mit Hochdruckstrahl abspülen.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie das Netzkabel, die Netzspannung und ob der Schalter auf 'I' steht. Bei Überhitzung das Gerät mindestens 15 Minuten abkühlen lassen. Bei elektrischen Defekten wenden Sie sich an den Kundendienst.

Wie ersetze ich den Hochdruckschlauch am Schlauchaufroller?

Rollen Sie den Schlauch vollständig ab, blockieren Sie die Aufrollvorrichtung mit einem Inbusschlüssel SW10, schrauben Sie die 2 Schrauben heraus, entfernen Sie die Blockierung, ziehen Sie den Sicherheitshaken, entfernen Sie den alten Schlauch, führen Sie den neuen durch die Führungsrollen und stecken Sie ihn ein, dann in umgekehrter Reihenfolge wieder zusammenbauen.

Wie schütze ich das Gerät vor Frost?

Lagern Sie das Gerät frostfrei. Falls nicht möglich, Wasser ablassen und ein Glykol-basiertes Frostschutzmittel (Automobiltyp) maximal 1 Minute lang in die Pumpe pumpen.

Was ist der maximale Betriebsdruck?

Der Nennbetriebsdruck beträgt 17 MPa (170 bar), mit einem maximalen Überdruck von 25,5 MPa (255 bar).

Wie reinige ich den Wasserzulauffilter?

Schrauben Sie die Überwurfmutter ab, ziehen Sie den Schlauchanschluss mit dem Filter heraus, reinigen und spülen Sie die Außenseite des Filters, dann wieder zusammenbauen. Diese Aktion wöchentlich durchführen.

Welches Motoröl verwenden und wie oft wechseln?

Verwenden Sie SAE 90 Öl für das Modell HD 717 MXA Plus (Menge 0,20 l). Öl alle 500 Betriebsstunden oder mindestens einmal jährlich wechseln.

Wie lagere ich das Gerät nach Gebrauch?

Schließen Sie den Wasserzulauf, öffnen Sie die Pistole für 5-10 Sekunden, schalten Sie aus, ziehen Sie den Stecker, lassen Sie das Wasser ab, verstauen Sie die Lanze in ihrer Halterung, wickeln Sie Kabel und Schlauch auf und klappen Sie den Griff ein.

Welche Sicherheitssymbole befinden sich auf dem Gerät?

Symbole bedeuten: Nicht an das Trinkwassernetz anschließen, Strahl nicht auf Personen/Tiere/elektrische Geräte richten, und vor Frost schützen.

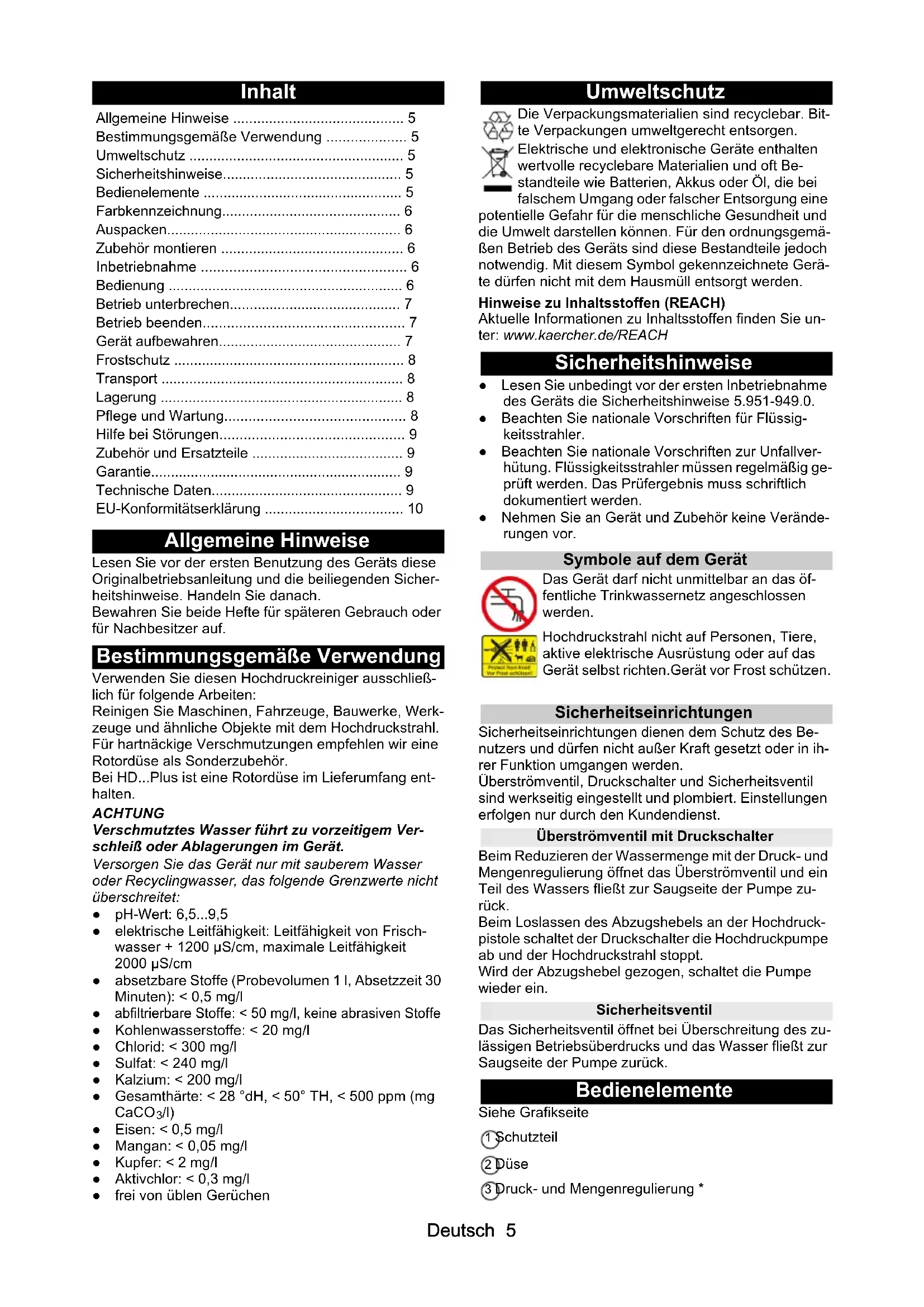

BEDIENUNGSANLEITUNG HD 717 MXA Plus Kärcher

Allgemeine Hinweise 5

Bestimmungsgemäß Verwendung 5

Umweltschutz 5

Sicherheitschinweise 5

Bedienelemente 5

Farbkennzechnung 6

Auspacken 6

Zubehör montieren 6

Inbetriebnahme 6

Bedienung 6

Betrieb unterbrechen 7

Betrieb beenden 7

Gerat aufbewahren. 7

Frostschutz 8

Transport 8

Lagerung 8

Pflege und Wartung 8

Hilfe bei Störungen 9

Zubehör und Ersatzteile 9

Garantie. 9

Technische Daten. 9

EU-Konformitätserklung 10

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitseinweise. Handeln Sie danach.

Bewahren Sie beiden Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäß Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für folgende Arbeitsen:

Reinigen Sie Maschinen, Fahrzeuge, Bauwerke, Werkzeuge und ähnliche Objekte mit dem Hochdruckstrahl. Für hartnäckige Verschmutzungen empfehlen wir eine Rotordüse als Sonderzubehor.

Bei HD...Plus ist eine Rotordüse im Lieferumfang enthalten.

ACHTUNG

Verschmutztes Wasser führt zu vorzeitigem Verschleib oder Ablagerungen im Gerät.

Versorgen Sie das Gerät nur mit sauberem Wasser oder Recyclingwasser, das folgende Grenzwerte nicht überschreitet:

pH-Wert: 6,5...9,5
- elektrische Leitfähigkeit: Leitfähigkeit von Frischwasser + 1200 S/cm, maximale Leitfähigkeit 2000 S/cm
- absetzbare Stoffe (Probevolumen 1 I, Absetzzeit 30 Minuten): < 0.5 mg / l
- abfiltierbare Stoffe: < 50 mg/l , keine abrasiven Stoffe
Kohlenwasserstoffe: < 20mg / l
- Chlorid: < 300mg/l
- Sulfat: < 240 mg/l
- Kalzium: < 200mg/l
Gesamthärte: < 28^, < 50^, < 500ppm (mg CaCO₃/l)
Eisen: < 0.5mg / l
- Mangan: < 0.05mg/l
Kupfer: < 2mg / l
Aktivchlor: < 0,3mg / l
- frei von üblen Gerüchen

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bittle Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit thisem Symbol gekennzeichne Geräte)dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Sicherheitshinweise

• Lesen Sie unbedingt vor der ersten Inbetriebnahme des Geräts die Sicherheitshinweise 5.951-949.0.
• Beachten Sie nationale Vorschriften für Flüssigkeitsstrahler.
• Beachten Sie nationale Vorschriften zur Unfallverhütung. Flüssigkeitsstrahler mussen regelmäßig geprüft werden. Das Prüfergebnis muss schriftlich dokumentiert werden.
• Nehmen Sie an Gerät und Zubehör keine Veränderungen vor.

Symbole auf dem Gerät

Das Gerätarf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.

Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten.Gerät vor Frost schützen.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dieren dem Schutz des Benutzers und)durfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.

Überströmventil, Druckschalter und Sicherheitsventil sind werkseitig eingestellt und plombiert. Einstellungen erfolgen nur durch den Kundendienst.

Überströmventil mit Druckschalter

Beim Reduzieren der Wassermenge mit der Druck- und Mengenregulierung öffnet das Überströmventil und ein Teil des Wassers fließt zur Saugseite der Pumpe zurück.

Beim Loslassen des Abzugshebels an der Hochdruckpistole schaltet der Druckschalter die Hochdruckpumper ab und der Hochdruckstrahl stoppt.

Wird der Abzugshebel gezogen, schaltet die Pumperwieder ein.

Sicherheitsventil

Das Sicherheitsventil öffnet bei Überschreitung des zulässigen Betriebsüberdrucks und das Wasser fließt zur Saugsite der Pumpe darüber.

Bedienelemente

Siehe Grafikseite

(1) Schutzteil
2Duse
③ Druck- und Mengenregulierung *

(4)Strahlrohr EASY!Lock
5 Hochdruckpistole EASY!Force
6 Sicherungsstraste
7Abzugshebel
Entriebel
9 Hochdruckschlauch EASY!Lock
10 Schubbugel,aben(ausgezogen)
(1)Schlauchtrommel
12 Schubbugel, unten (eingeschoben)
13 Kabelhalter
14Strahrhohrhalter
15Dusenablage fur Rotorduse
16 Geräteschalter
17Kocher fur Strahlrohr
Sieb
(19)Schlauchstutzen
20 Überwurfmutter
(2) Wasseranschluss
2Gleitkufe, Standkufe
23 Halter für Schaumdüse
24Transporthalter fur Flachenreiniger*
⑤ Entriegelung Schubbugel

• nicht bei allen Gerätevarianten im Lieferumfang

Farbkennzeichnung

Bedienelemente fur den Reinigungsprozess sind gelb.
- Bedienelemente für die Wartung und den Service sind hellgrau.

Auspacken

1. Packungsinhalt beim Auspacken prüfen.
2. Bei Transportschäden(sofort Handl informieren.

Zubehör montieren

Hinweis

Das EASY!Lock-System verbindet Komponenten durch ein Schnellgewinde mit nur einer Umdrehung Schnell und)sicher.

1. Hochdruckduse auf das Strahlrohr stecken.
2. Überwurfmutter montieren und handfest anziehen (EASY!Lock).
3. Strahlrohr mit Hochdruckpistole verbinden und handfest anziehen (EASY!Lock). Abbildung A
4. Standfuß mit 2 Schrauben befestigen. Abbildung B
5. Standfuß mit 2 Klammern am Gerät befestigen. Die Klammern mit einem Hammer bis zum Anschlag einschlagen. Abbildung C

①Klammer
6. Hochdruckschlauch mit der Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).

Inbetriebnahme

Elektrischer Anschluss

GEFAHR

Verletzungsgefahr durch elektrischen Schlag

Verbinden Sie das Gerät mit einem Stecker mit dem elektrischen Netz. Eine nicht trennbare Verbindung mit dem Stromnetz ist verboten. Der Stecker dient zur Netztrennung.

Anschlusswerte siehe Typenschild oder Technische Daten.

1. Netzkabel abwickeln und auf dem Boden ablegen.
2. Netzstecker in die Steckdose stecken.

Wasseranschluss

Anschluss an eine Wasserleitung

△WARNUNG

Gesundheitsgefahr durch Rückfluss verschmuttenden Wassers in das Trinkwassernetz.

Beachten Sie die Vorschriften des Wasserversorgers. Gemäß gultiger Vorschriften darauf Gerät nie ohne Systemtrenner am Trinkwassernet betrieben werden. Verwenden Sie einen Systemtrenner von KÄRCHER oder alternatively einen Systemtrenner gemäß EN 12729 Typ BA. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft. Schließen Sie den Systemtrenner immer an der Wasserversorgung, niemals direkt am Wasseranschluss des Geräts an.

1. Wasserversorgung auf Zulaufdruck, Zulauftemperatur und Zulaufmenge prufen. Anforderungen siehe Abschnitt "Technische Daten".
2. Systemtrenner und Wasseranschluss des Gerätes mit einem Schlauch verbinden (Mindestlänge 7,5 m, Mindestdurchmesser 1"). Der Zulaufschlauch ist nicht im Lieferumfang enthalten.
3. Wasserzulauf öffnen.

Wasser aus Behälter ansaugen

1. Saugschlauch (Bestellnummer 4.440-207.0) und Filter (Bestellnummer 4.730-012.0) am Wasseranschluss anschrauben.
2. Gerat entluften.

Gerat entlufen

1. Duse vom Strahlrohr abschrauben.
2. Gerät laufen{lassen, bis das Wasser blasenfrei austritt.
3. Bei Entlüftungsproblemen Gerät 10 Sekunden lau-fen halten, dann ausschalten. Vorgang mehrmals wiederholen.
4. Gerä ausschalten.
5. Duse wieder aufschrauben.

Bedienung

△GEFAHR

Verletzungsgefahr durch den Hochdruck-Wasserstrahl

Fixieren Sie Abzugshebel und Sicherungshebel niemals in betätigter Position.
Benutzen Sie die Hochdruckpistole nicht, wenn der Sicherungshebel beschadigt ist.
Schieben Sie vor allen Arbeiten am Gerät die Sicherungsraste der Hochdruckpistole nach vorne.

Automatische Schlauchtrommel

Das Gerät ist mit einer automatischen Schlauchtrommel ausgestattet.

Schlauch abwickeln

1. Schlauch herausziehen.
2. Beim Entlasten rastet die Schlauchtrommel ein.

Schlauch aufwickeln

1. Schlauch kurz herausziehen und anschließend entlasten.
   Die Schlauchtrommel wickelt den Schlauch automatisch auf.
2. Wahrend des Aufwickelns die Aufrollgeschwindigkeit durch Führ den Schlauchs regulieren.

Hochdruckpistole öffnen/schlieben

1. Hochdruckpistole öffnen: Sicherungshebel und Abzugshebel betätigten.
2. Hochdruckpistole schließen: Sicherungshebel und Abzugshebel loslassen.

Betrieb mit Hochdruck

Das Gerät kann stehend oder liegend betrieben werden.

Hinweis

Das Gerat ist mit einem Druckschalter ausgestattet. Der Motor lauft nur an, wenn die Hochdruckpistole geöffnet ist.

1. Hochdruckschlauch ganz von der Schlauchtrommel abrollen.
2. Geräteschalter auf "I" stellen.
3. Hochdruckpistole entsichert, davon Sicherungsraste der Hochdruckpistole nach halten schieben.
4. Hochdruckpistole öffnen.
5. Bei Gerät mit Druck- und Mengenregulierung: Arbeitsdruck durch Verdrehen der Druck- und Mengenregulierung einstehen.

Betrieb mit Reinigungsmittel

Hinweis

Zum Betrieb mit Reinigungsmittel wird eine Becher-schaumlanze (Option) besteht.

△WARNUNG

Gesundheitsgefahr durch falschen Umgang mit Reinigungsmitteln

Sicherheitshinweise auf dem Reinigungsmittel beachten.

ACHTUNG

Ungeeignete Reinigungsmittel konnen das Gerät und das zu reinigende Objekt beschädigen.

Verwenden Sie nur von KÄRCHER freiigegebene Reinigungsmittel.

Beachten Sie dem Reinigungsmittel beigegebene Dosiserempfehlungen und Hinweise.

Gehen Sie um Schutz der Umwelt sparsam mit Reinigungsmitteln um.

KÄRCHER-Reinigungsmittel garantieren ein störungs-freies Arbeit.itte lessen Sie sich beraten oder fordern Sie unseren Katalog oder unsere

Reinigungsmittel-Informationsblätter an.

Abbildung D

Schaumduse
② Behalter
3 Blendensatz

Reinigungsmittelzumischung: 3=hoch, 2=mittel, 1=niedrig

4 Saugschlauch
⑤ Hochdruckpistole EASY!Force

1. Behälter abschrauben.
2. Gewünschte Blende in den Saugschlauch einstecken.
3. Reinigungsmittel in den Behälter fällen.
4. Behälter an die Schaumdüse schrauben.
5. Strahlrohr von der Hochdruckpistole entfern.
6. Schaumdüse an der Hochdruckpistole anbringen und handfest anziehen.
7. Hochdruckreiniger in Betriebnehmen.

Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprehen und einwirken (nicht trocknen) halten.
2. Den gelösten Schmutz mit dem Hochdruckstraße abspären.

Schaumlanze spulen

Die Schaumlanze muss nach der Benutzung gespült werden, um Reinigungsmittelablagerungen zu vermeiden.

1. Behälter abschrauben.
2. Reinigungsmittelrest in die Lieferverpackung darüber gießen.
3. Behalter mit klarem Wasser fullen.
4. Behälter an die Schaumdüse schrauben.
5. Schaumduse ca. 1 Minute lang betreiben um Reinigungsmittelrechte auszusprülen.
6. Behälter leeren.

Betrieb unterbrechen

1. Hochdruckpistole schreiben, das Gerät schaltet aus.
2. Hochdruckpistole sichern, dazu Sicherungsraste nach vorne schieben.

Hinweis

Beim Ausschalten des Gerätes wird der Wasserdruck um ca. 70% abgesenkt. Dadurch sinkt die Betätigungs- kraft der Hochdruckpistole und die Lebensdauer des Gerätes steigt.

Betrieb fortsetzen

1. Hochdruckpistole entsichern, dazu Sicherungsraste nach halten schieben.
2. Hochdruckpistole offen, das Gerät schaltet wieder ein.

Betrieb beenden

1. Wasserzulauf schlieben.
2. Hochdruckpistole öffnen.
3. Geräteschalter auf "I" drehen und Gerät 5 bis 10 Sekunden laufen halten.
4. Hochdruckpistole schlieben.
5. Geräteschalter auf "0/OFF" drehen.
6. Netzstecker nur mit trockenen händen aus der Steckdoseziehen.
7. Wasserzulauf entfernen.
8. Hochdruckpistole offen, bis das Gerät drucklos ist.
9. Hochdruckpistole sichern, dazu Sicherungsraste nach vorne schieben.

Gerä aufbewahren

1. Strahlrohr mit Hochdruckpistole in den Köcher Strahlrohr stellen und im Strahlrohrhalter einrasten.
2. Netzkabel um den Kabelhalter wickeln.
3. Hochdruckschlauch auf die Schlauchtrommel wickeln.
4. Entriebelung Schubbügel drücken und Schubbügel einschieben.

Frostschutz

ACHTUNG

Frost zerstört das nicht vollständig von Wasser entleerte Gerät.

Bewahren Sie das Gerät an einem frostfrei den Ort auf. Ist keine frostfreie Lagerung möglich:

1. Wasser ablassen.
2. Handelsübliches Frostschutzmittel durch das Gerät pumpen.
3. Gerat maximal 1 Minute laufen setzen, bis Pumpe und Leitungen leer sind.

Hinweis

Handelsübliches Frostschutzmittel für Kraftfahrzeuge auf Glykolbasis verwenden. Handhabungsvorschriften des Frostschutzmittelherstellers beachten.

Transport

△VORSICHT

Verletzungsgefahr, Beschädigungsgefahr

Beachten Sie beim Transport das Gewicht des Gerätes.

ACHTUNG

Beschädigungsgefahr

Schützen Sie den Abzugshebel der Hochdruckpistole vor Beschädigungen.

1. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.
2. Zum Transport über langere Strecken Gerat am Schubbügel hinter sich herziehen.
3. Zum Treppensteigen Gerät Stufe um Stufe hochziehen. Die Gleitkufen schützen das Gehäuse vor Beschädigung.

Transporthalter für Flächenreiniger

1. Anschlussstutzen des Flächenreinigers auf den Transporthalter am Hochdruckreiniger stecken
2. Überwurfmutter ungebär 1 Umdrehung aufschrauben.

Lagerung

VORSICHT

Verletzungsgefahr, Beschädigungsgefahr.

Beachten Sie bei der Lagerung das Gewicht des Gerätes.

1. Gerat nur in Innenräumen lagern.

Pflege und Wartung

△GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag.

Schalten Sie vor allen Arbeiten das Gerät aus und ziehen Sie den Netzstecker.

Sicherheitsinspektion / Wartungsvertrag

Mit Ihr hemr Handler konnen Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschieden.itte lessen Sie sich beraten.

Vor jedem Betrieb

1. Anschlusskabel auf Schäden prüfen, beschädigtes Kabel unverzüglich durch den autorisierten Kundendienst oder eine Elektrofachkraft austauschen setzen.
2. Hochdruckschlauch auf Beschädigung prufen, beschädigten Hochdruckschlauch unverzüglich austauschen.
3. Gerät auf Dichtheit prufen. 3 Tropfen Wasser pro Minute sind zulässig. Bei stärkerer Undichtigkeit Kundendienst aufsuchen.

Wochentlich

1. Sieb im Wasseranschluss reinigen.

Sieb im Wasseranschluss reinigen

1. Überwurfmutter abschrauben.
2. Schlauchstutzen mit Sieb Herausziehen.
3. Sieb äußerlich reinigen und abspullen.
   Hinweis: Sechskant des Schlauchstutzens zum Anschluss im Gerät ausrichten.
4. Schlauchstutzen mit Sieb einsetzen.
5. Überwurfmutter festziehen.

Alle 500 Betriebsstunden, mindestens jährlich

1. Wartung des Geräts durch den Kundendienst durchfuhren halten.
2. Öl wechseln.

Öl wechseln

Hinweis

Ölmenge und -sorte siehe Abschnitt "Technische Daten"

1. 4 Schrauben herausdrehen.
2. Gerätehaube abnehmen. Abbildung E
3. Ölablassschlauch nach unten schwenken und über einen Öl-Auffangbehälter halten.
4. Stopfen aus dem Olablassschlauchziehen.
5. Deckel abnehmen.
6. Schaumstoff aus dem Ölbehälter Herausnahmen.
7. Warten bis das Öl vollständig abgelaufen ist. Abbildung F
8. Stopfen in den Olablassschlauch stecken.
9. Olablassschlauch nach oben schwenken und einrasten.
10. Abgemessene Olmerge einfullen.
11. Schaumstoff in den Ölbehälter einsetzen.
12. Deckel anbringen und festdrücken. Abbildung G

Hochdruckschlauch ersetzen

△WARNUNG

Verletzungsgefahr

Die Schlauchtrommel kann sich unerwartet sehr schnell drehen, wenn die Rastung sich lost. Befolgen Sie die folgenden Schritte gewissenhaft und sichern Sie die Schlauchtrommel wie beschrieben.

1. Deckel an der Schlauchtrommel mit einem Schraubendeher abheben. Abbildung H

① Deckel

1. Hochdruckschlauch ganz von der Schlauchtrommel abrollen.
2. Einen Innensechskantschlüssel SW 10 durch die sechseckige Öffnung im Gehäuse stecken. Den Schlüssel soweit einstecken, dass die Schlauchtrommel blockiert ist.

Abbildung I

① Offnung, secheckig
4.2 Schrauben herausdrehen.

Abbildung J

① Schraube
② Hochdruckschlauch
③ Schlauchstopper

1. Schlauchstopper vom Hochdruckschlauch abnehmen.
2. Sicherungshaken Herausziehen. Abbildung K

① Sicherungshaken
② Schlauchanschluss
3 Hochdruckschlauch.

1. Hochdruckschlauch aus dem Schlauchanschlussziehen.
2. Neuen Hochdruckschlauch durch die beiden Schlauchfuhrungsrolten führen und in den Schlauchanschluss stecken. Drehrichtigung der Schlauchtrommel beachten.

Abbildung L

① Schlauchführungsrolle

1. Sicherungshaken in den Schlauchanschluss stecken.
2. Prüfen, ob alle Unterlegscheiben hinter dem Sicherungshaken sitzen.
3. Den Schlauchstopper am anderen Ende des Hochdruckschlauchs anbringen. Abstand zum Schlauchende ungebärn 1 m (zur Hochdruckpistole).
4. Die Schlauchtrommel festhalten und den Innensechskantschlüssel Herausziehen.
5. Die Schlauchtrommel durch Ziehen am Hochdruckschlauch entriegeln und den Hochdruckschlauch langsam aufrolten setzen. Die Aufrollgeschwindigkeit durch Festhalten des Schlauchs kontrollieren.
6. Den Deckel wieder anbringen.

Hilfe bei Störungen

△GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag.

Schalten Sie vor allen Arbeiten das Gerät aus und ziehen Sie den Netzstecker.

Lassen Sie elektrische Bauteile nur vom autorisierten Kundendienst prufen und reparieren.

Suchen Sie bei Störungen, die in thisem Kapitel nicht genannt sind, im Zweifelsfall und bei ausdrücklichen Hinweis einen autorisierten Kundendienst auf.

Gerätlässst sich nicht starten

Anschlusskabel auf Schaden prufen.
- Netzspannung prüfen.
- Ist das Gerät überhützt:

a Geräteschalter auf "0" stellen.
b Gerät mindestens 15 Minuten lang abkühlen lasen.
c Geräteschalter auf "1" stellen.

• Bei elektrischem Defekt Kundendienst aufsuchen.

Gerät kommt nicht auf Druck

• Größe der Düse kontrollieren, erforderliche Grüsseiehe Kapitel "Technische Daten".
  Gerat entluften, siehe Kapitel "Gerat entluften".
• Sieb im Wasseranschluss reinigen.
• Wasserzulaufmenge prüfen, erforderliche Mengesiehe Kapitel "Technische Daten".
  Duse reinigen.
• Bei Bedarf Kundendienst aufsuchen.

Pumpe undicht

Bis zu 3 Tropfen Wasseraustritt pro Minute sind zulässig.

• Bei stärkerer Undichtigkeit Gerät durch den Kundendienst prufen halten.

Pumpe klopft

• Wasserzuleitung auf Dichteit prüfen.
  Gerat entluften, siehe Kapitel "Gerat entluften".
• Bei Bedarf Kundendienst aufsuchen.

Reinigungsmittel-Beimischung zu gering

• Becher der Schaumdüse nachfüllen.
  Größere Blende auf den Saugschlauch stecken.
• Saugschlauch und Schaumdüse auf Reinigungsmittel-Ablagerungen prufen. Ablagerungen mit lauwarmem Wasser entfernen.

Zubehör und Ersatzteile

Nur Original-Zubehor und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemät beseitigewir innerhalb der Garantiefrist kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handlcr oder die{nachste autorisierte Kundendienstelle.

(Adresse siehe Rückseite)

Technische Daten
		HD 6/15 MXA	HD 6/15 MXA	HD 7/17 MXA	HD 6/16-4 MXA	HD 7/14-4 MXA	HD 7/16-4 MXA	HD 8/18-4 MXA
Länderviante
Land EU CH EU EU EU EU EU
Elektrischer Anschluss
Spannung		V		230			230
P h a s e				~	1	1	3	1
Frequenz		Hz	50	50	50	50	50	50
Anschlussleistung		kW	3,1	2,3	4,2	3,3	4,2	4,6
Schutzart			IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Netzabsicherung (träge)		A	16	10	16	16	16	16
Verläufigungskabel 30 m		mm2	2,5	2,5	2,5	2,5	2,5	2,5

					HD 6/15MXA	HD 6/15MXA	HD 7/17MXA	HD 6/16-4MXA	HD 7/14-4MXA	HD 7/16-4MXA	HD 8/18-4MXA
Wasseranschluss
Z u l a u f t e m p e r a t u
Z u l a u f m e n g e e (max.)
Leistungsdaten Gerät
Düsengröße der Standarddüse					033	038	040	034	043	042	042
Betriebsdruck					MPa	15	12	17	16	14	16
Betriebsüberdruck (max.)					MPa	22,5	18	25,5	24	21	24
Fördermenge, Wasser					l/min	9,3	9,6	11,6	9,9	11,5	11,6
Rückstoßkraft der Hochdruckpistole					N	28,6	28,6	35,5	30	32,2	34,5
Maße und Gewichte
T y p i s c h e s B e t r i c t r i e
Länge					mm	455	455	455	455	455	455
Breite					mm	400	400	400	400	400	400
Höhe, Schubbügel unter, (oben) mm					890(970)	890(970)	890(970)	890(970)	890(970)	890(970)	890(970)
Ölmenge					l	0,25	0,25	0,20	0,35	0,35	0,35
Ölsorte					15W40	0W40	SAE 90	0W40	0W40	SAE 90	SAE 90
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm-Vibrationswert					m/s2	2,8	2,8	2,9	2,8	2,7	2,5
Unsicherheit K					m/s2	0,8	0,8	0,8	0,9	0,8	0,7
Schalldruckpegel LpA					d	B	( A )	7	4	7	4
Unsicherheit KpA					d	B	( A )	)	3	3	3
Schalleistungsgesegel LWA +Unsicherheit KWA					d	B	( A )	9	0	9	0

Ausnahmegrund nach Verordnung (EU) 2019/1781 Anhang I Abschnitt 2 (12): j)

Technische Änderungen vorbehalten.

EU-Konformitätserklarung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlagigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger
Typ: 1.150-xxx
Typ: 1.151-xxx
Typ: 1.524-xxx

Einschlagige EU-Richtlinien
2000/14/EG
2006/42/EG (+2009 / 127 / EG)
2011/65/EU
2014/30/EU
2009/125/EG

Angewandte Verordnung(en)
(EU) 2009/1781
Angewandte harmonisierte Normen
EN60335-1
EN 60335-2-79
ENIEC63000:2018

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG:Anhang V

Schallleistungspegel dB(A)

	Gemessen:	Garantiert:
HD 6/15 MXA	87	90
HD 7/17 MXA	91	94
HD 6/16-4 MXA	86	88
HD 7/14-4 MXA	82	85
HD 8/18-4 MXA	87	89

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Technische gegevens 34

Automatische slangtrommel

Als vorstvrij opbergen nicht möglichk is:

Relevante EU-direktiver

2000/14/EF

Dokumentationsbefuldmaegtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str.28-40

Skifte hoytryksslange

ADVARSEL

Fare for personskader

Slangetrommelen kan uventet dreie veldig raskt nar sperren Iosner.

• Manövringerselement für rengöringsprozessen ar gula.
• Manövreringselement für unterhalb och service ar lijusgrä.

Packaupp

4 Sugslang
⑤ Spolhandtag EASY!Force

Gallande EU-direktiv

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Tillampad(e) forordering(ar)

(EU) 2009/1781

Tillampade harmoniserade standarder

EN 60335-1

EN 60335-2-79

EN IEC 63000:2018

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

a. a. 11 pgs > u. gill > aiau U

.3

Jnlll aal laa

Registieren Sie Ihr Produkt und profitieren Sie vonvielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns ihre Meinung.
