BEDIENUNGSANLEITUNG Azura Fusion Capital Sports

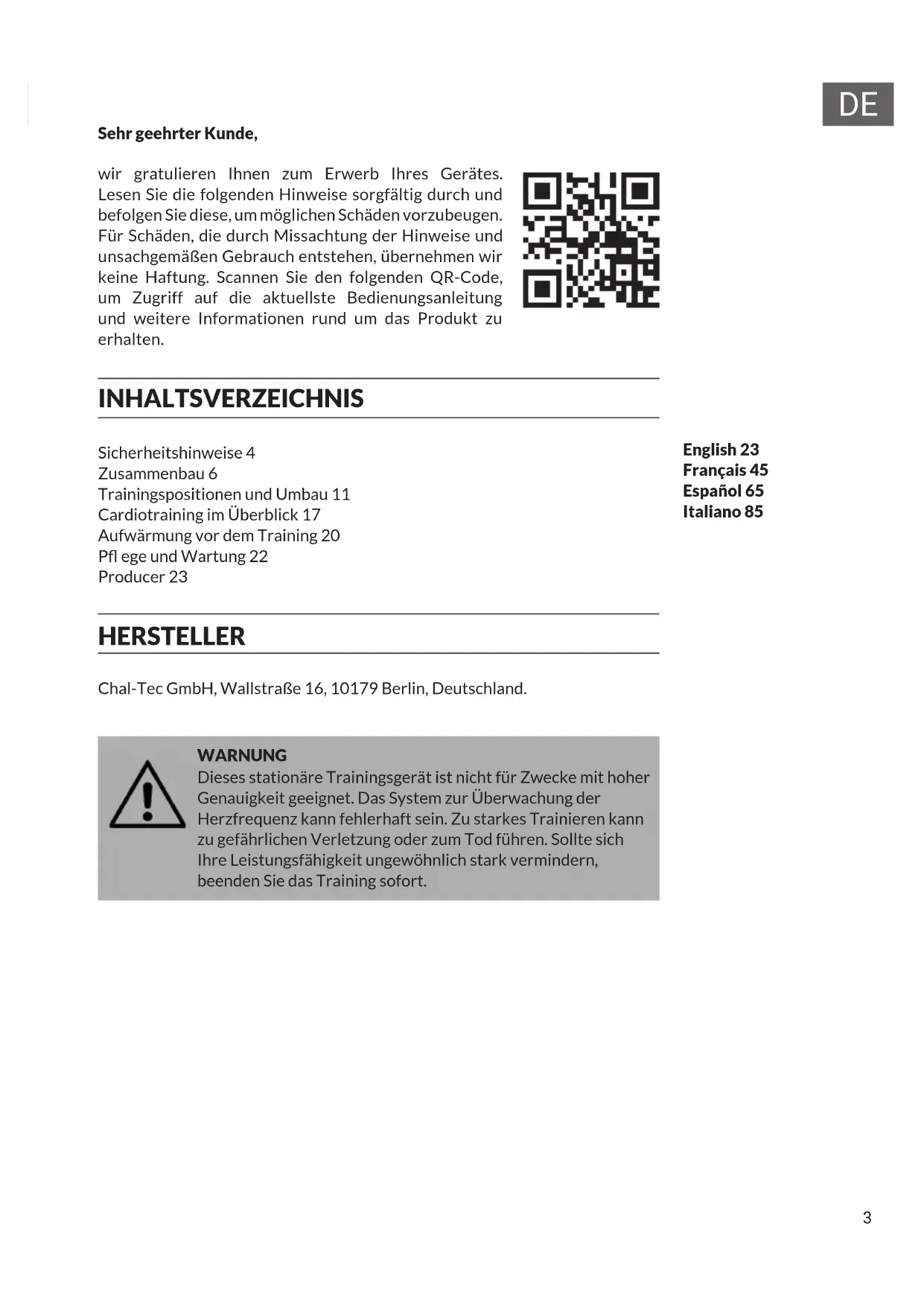

English 23 Français 45 Español 65 Italiano 85 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS Sicherheitshinweise 4 Zusammenbau 6 Trainingspositionen und Umbau 11 Cardiotraining im Überblick 17 Aufwärmung vor dem Training 20 P ege und Wartung 22 Producer 23 HERSTELLER Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. WARNUNG Dieses stationäre Trainingsgerät ist nicht für Zwecke mit hoher Genauigkeit geeignet. Das System zur Überwachung der Herzfrequenz kann fehlerhaft sein. Zu starkes Trainieren kann zu gefährlichen Verletzung oder zum Tod führen. Sollte sich Ihre Leistungsfähigkeit ungewöhnlich stark vermindern, beenden Sie das Training sofort.4

SICHERHEITSHINWEISE Lesen Sie sich die Bedienungsanleitung vor der Verwendung des Geräts aufmerksam durch und bewahren Sie diese für den zukünftigen Gebrauch auf. Die Produktmerkmale können leicht von den auf den Abbildungen dargestellten Merkmalen abweichen. Veränderungen können vom Hersteller ohne Benachrichtigung vorgenommen werden.

• Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, so dass Sie jederzeit auf diese zugreifen können.

• Bauen Sie das Gerät erst dann zusammen, wenn Sie die Bedienungsanleitung vollständig durchgelesen haben. Die Sicherheit und die Efzienz des Geräts können nur dann gewährleistet werden, wenn das Gerät richtig zusammengebaut wurde und fachgerecht gewartet und verwendet wird. Es liegt in Ihrer eigenen Verantwortung sicherzustellen, dass alle Nutzer des Geräts über Warnhinweise und Vorsichtsmaßnahmen informiert werden.

• Das Gerät muss auf einer stabilen und geraden Oberäche platziert werden, um sicher verwendet werden zu können. Schützen Sie den Boden durch eine Matte. Verwenden Sie das Gerät nicht in feuchter Umgebung, wie beispielsweise an Pools etc. Der Sicherheitsabstand rund um das Gerät muss mindestens 0,6 Meter betragen.

• Konsultieren Sie vor der Verwendung der Trainingsprogramme zwingend einen Arzt, um feststellen zu lassen, ob Sie körperliche oder gesundheitliche Probleme haben, welche durch die Verwendung des Geräts ein Risiko für Ihre Gesundheit und Sicherheit darstellen könnten, oder Sie daran hindern, das Gerät ordnungsgemäß zu verwenden. Der Rat Ihres Arztes ist lebenswichtig, wenn Sie Medikamente einnehmen, welche Einuss auf Puls, Blutdruck oder den Cholesterinspiegel haben.

• Achten Sie auf die Signale Ihres Körpers. Ein falsches oder übermäßiges Trainieren kann gesundheitsschädigend sein. Hören Sie mit dem Training auf, wenn eines der folgenden Symptome auftritt: Schmerz, Enge in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Schwindel oder Übelkeit. Sollte bei Ihnen einer dieser Zustände auftreten, müssen Sie zwingen einen Arzt konsultieren, bevor Sie das Training fortsetzen können.

• Trainieren Sie nicht direkt im Anschluss an Mahlzeiten.

• Das Gerät darf ausschließlich von Erwachsenen zusammengebaut werden. Halten Sie Kinder und Haustiere vom Gerät fern.

• Das Gerät darf ausschließlich im häuslichen Bereich verwendet werden.

• Das Gerät ist nicht für die therapeutische Verwendung geeignet. Es kann nur für die in der Anleitung dargestellten Übungen verwendet werden.

• Tragen Sie bei der Verwendung des Geräts adäquate Trainingskleidung und Trainingsschuhe. Vermeiden Sie lose Kleidung, da diese sich im Gerät verfangen oder Kleidung, welche Sie in Ihrer Bewegungsfreiheit einschränken könnte.

• Halten Sie Ihren Rücken während des Trainings gerade.5

• Überprüfen Sie vor jeder Verwendung des Geräts, ob die Handgriffe, der Sattel, Muttern und Bolzen richtig festgezogen wurden.

• Beachten Sie die maximale Position für anpassbare Geräteteile und gehen Sie nicht über die Markierung „Stopp“ hinaus, da dadurch ein Risiko entstehen würde.

• Verwenden Sie das Gerät nur wie dargestellt. Sollten Sie während des Zusammenbaus oder der Überprüfung defekte Teile feststellen oder während der Verwendung seltsame Geräusche, welche vom Gerät ausgehen hören, stoppen Sie augenblicklich die Verwendung. Verwenden Sie das Gerät erst dann wieder, wenn das Problem behoben wurde.

• Lassen Sie beim Anheben oder Verschieben des Geräts Vorsicht walten, damit Sie Ihren Rücken nicht verletzen. Verwenden Sie immer rückenschonende Hebetechniken und suchen Sie sich gegebenenfalls Hilfe einer weiteren Person.

• Alle beweglichen Geräteteile (z.B. Pedale, Handgriffe, Sattel… etc.) müssen wöchentlich gewartet werden. Überprüfen Sie diese vor jeder Verwendung. Sollte etwas kaputt oder lose sein, reparieren oder xieren Sie das entsprechende Teil sofort. Fahren Sie erst dann mit der Verwendung des Geräts fort, wenn Sie den guten Ausgangszustand wieder hergestellt haben.

• Achten Sie auf das Fehlen eines Freilaufsystems, was ein ernsthaftes Risiko darstellt.

• Halten Sie das Netzstromkabel fern von Wärmequellen.

• Stecken Sie keine Gegenstände in die Geräteöffnungen.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das Gerät bewegen oder reinigen. Reiben Sie die Oberächen zur Reinigung mit einem milden Reinigungsmittel und einem feuchten Tuch ab. Verwenden Sie keinesfalls Lösungsmittel.

• Verwenden Sie das Gerät nicht an Orten, welche nicht temperiert sind, wie beispielsweise Garagen, Verandas, Badezimmern, Carports oder im Freien.

• Verwenden Sie das Gerät ausschließlich wie in der Bedienungsanleitung beschrieben.

• Eine inkorrekte Reparatur und strukturelle Modikationen (z.B. das Entfernen oder Ersetzen von Originalteilen) kann den Gerätenutzer in Gefahr bringen.

• Die Schwungscheibe wird während der Verwendung sehr heiß.

• Aktivieren Sie die Tastensperre, wenn Sie das Gerät nicht verwenden.

• Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden.

• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.

• Prüfen Sie vor der Benutzung die Spannung auf dem Typenschild. Schließen Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen. Hinweis: Maximalgewicht des Benutzers: 100 kg.6

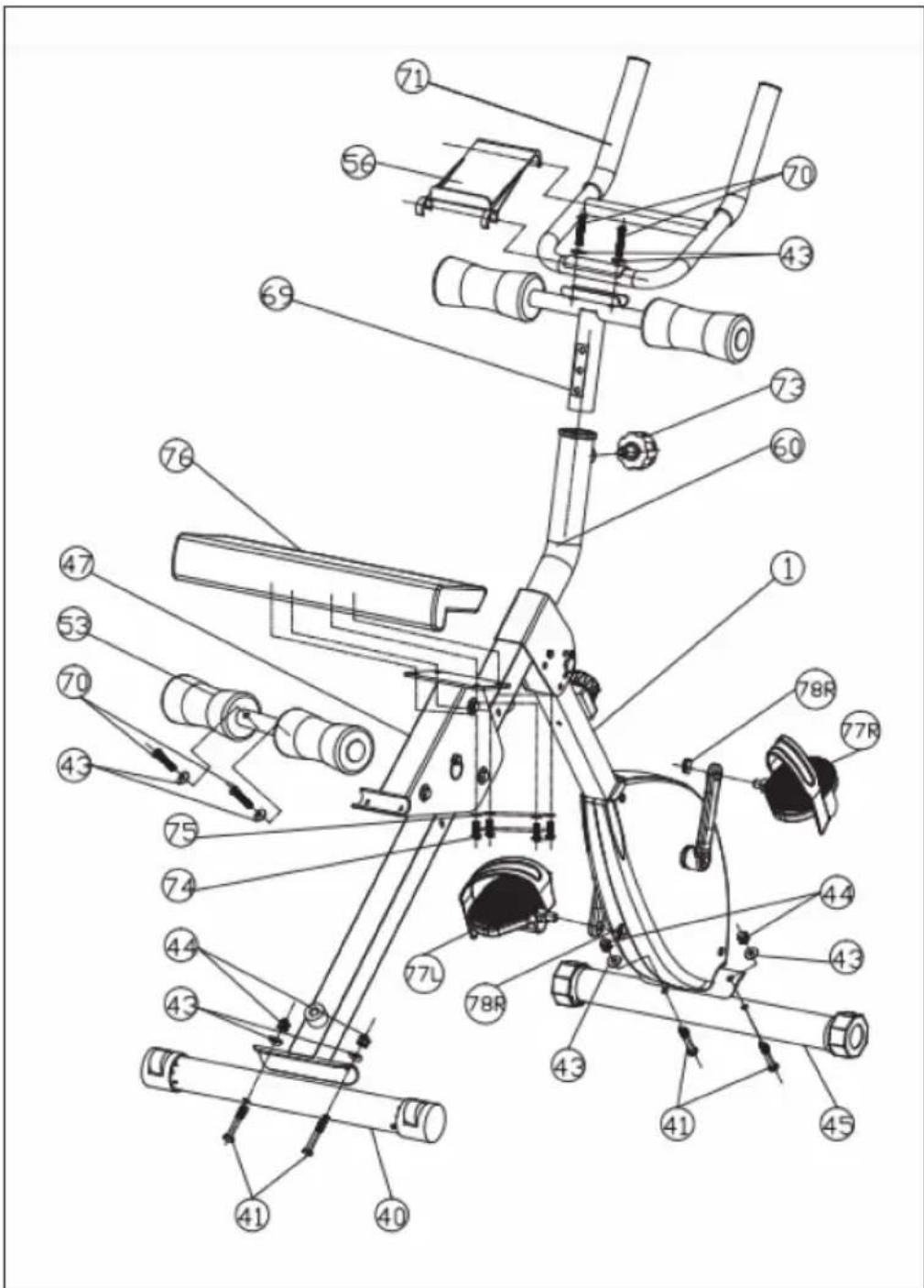

ZUSAMMENBAU Übersicht7

Nehmen Sie den Rahmen aus dem Karton und legen Sie ihn ach auf den Boden. Überprüfen Sie den Stift (68) und vergewissern Sie sich, dass er richtig in den beiden Löchern befestigt wurde. Öffnen Sie dann langsam den Rahmen. Sie können die Ausklapphöhe einstellen, indem Sie den Stift (68) in das rechte Loch stecken, sobald die Höhe stimmt.

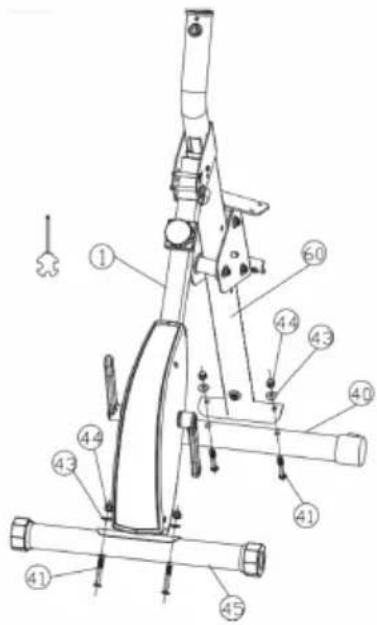

Entfernen Sie die Hutmuttern(44), die Unterlegscheiben (43) und die Schrauben (41) vom vorderen Stabilisator (40) und vom hinteren Stabilisator (45) und bewahren Sie sie gut auf. Befestigen Sie den vorderen Stabilisator (40) mit Transportrollen am Hauptrahmen(1) und befestigen Sie die Hutmuttern (44), die Unterlegscheiben (43) und die Schrauben (41) wieder am vorderen Stabilisator (40) und hinteren Stabilisator (45)9

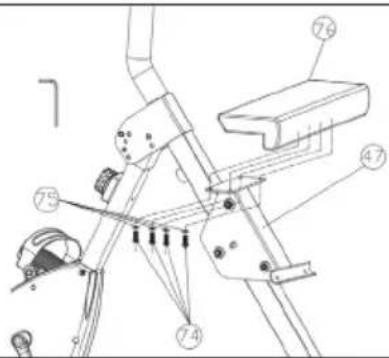

Befestigen Sie den Sitz (76) mit Federscheiben (75) und Schrauben (74) an der Oberseite der Sattelstütze (47). Ziehen Sie die Schrauben mit dem Inbusschlüssel fest.

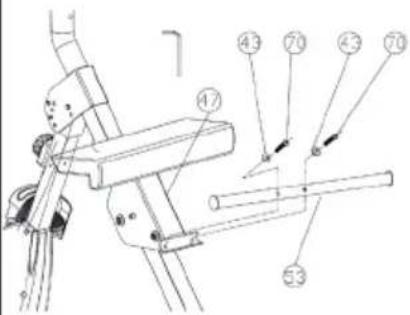

Entfernen Sie die Schraube (70) und die Unterlegscheibe (43) mit dem Inbusschlüssel vom Sattelstütze(47). Befestigen Sie dann die Stützen (53) mit Schrauben(70) und Unterlegscheiben (43) am unteren Ende des Sattelstütze (47). Ziehen Sie die Schrauben mit dem Inbusschlüssel fest.

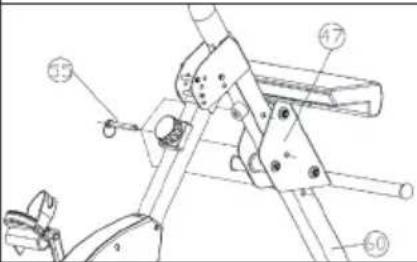

Passen Sie die Höhe der Sattelstütze (47) mit Hilfe des Stifts (55) an.

Schieben Sie die Lenkerstütze(69) in den Schaft am Hauptrahmen (60) schieben. Stellen Sie die Lenkerstütze auf die gewünschte Höhe ein und ziehen Sie sie dann mit dem Knopf (73) fest. Überschreiten Sie nicht die STOP- Markierung! Befestigen Sie dann den Lenker(71) mit Schrauben (70) und Unterlegscheiben (43) an der Lenkerstütze (69). Ziehen Sie die Schrauben mit dem Inbusschlüssel fest.10

Drehen Sie das mit LEFT gekennzeichnete Pedal (77L) gegen den Uhrzeigersinn fest in die Kurbel (37). Schrauben Sie die Kontermutter (78L) fest auf die Achse. Drehen Sie das mit RIGHT gekennzeichnete Pedal (77R) im Uhrzeigersinn fest in die Kurbel (38). Ziehen Sie die Kontermutter R (78R) fest an. Jetzt ist das Gerät fertig montiert. Kleine Unebenheiten können durch Anpassen des Endstopfens (46) ausgeglichen werden.

Stellen Sie sicher, dass die Stopfen (52) an den Querstreben (69/82) am Lenker und unter dem Sitz (47) befestigt sind. Schieben Sie dann die 4 Polster (51), wie abgebildet, auf die Querstreben.

Befestigen Sie zum Schluss den Tablet/ Smartphone-Halter am Gerät.11

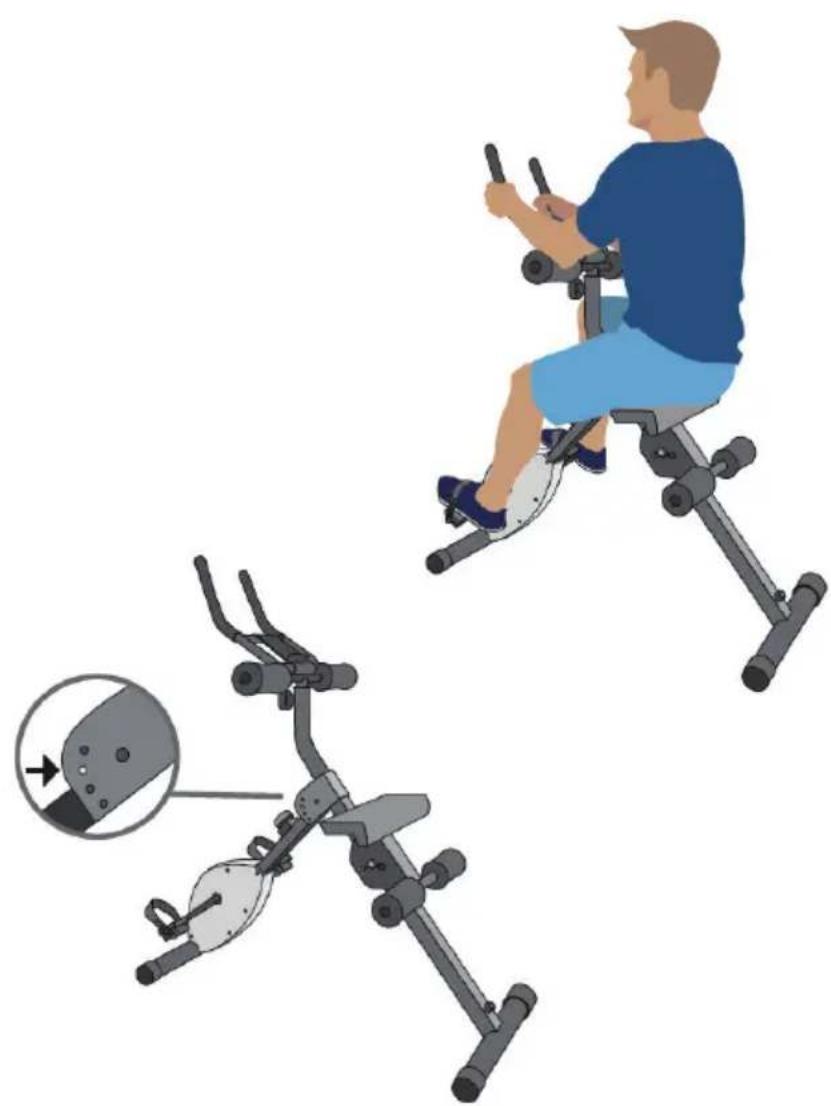

Position A: Fitness Bike, reguläre Sitzposition12

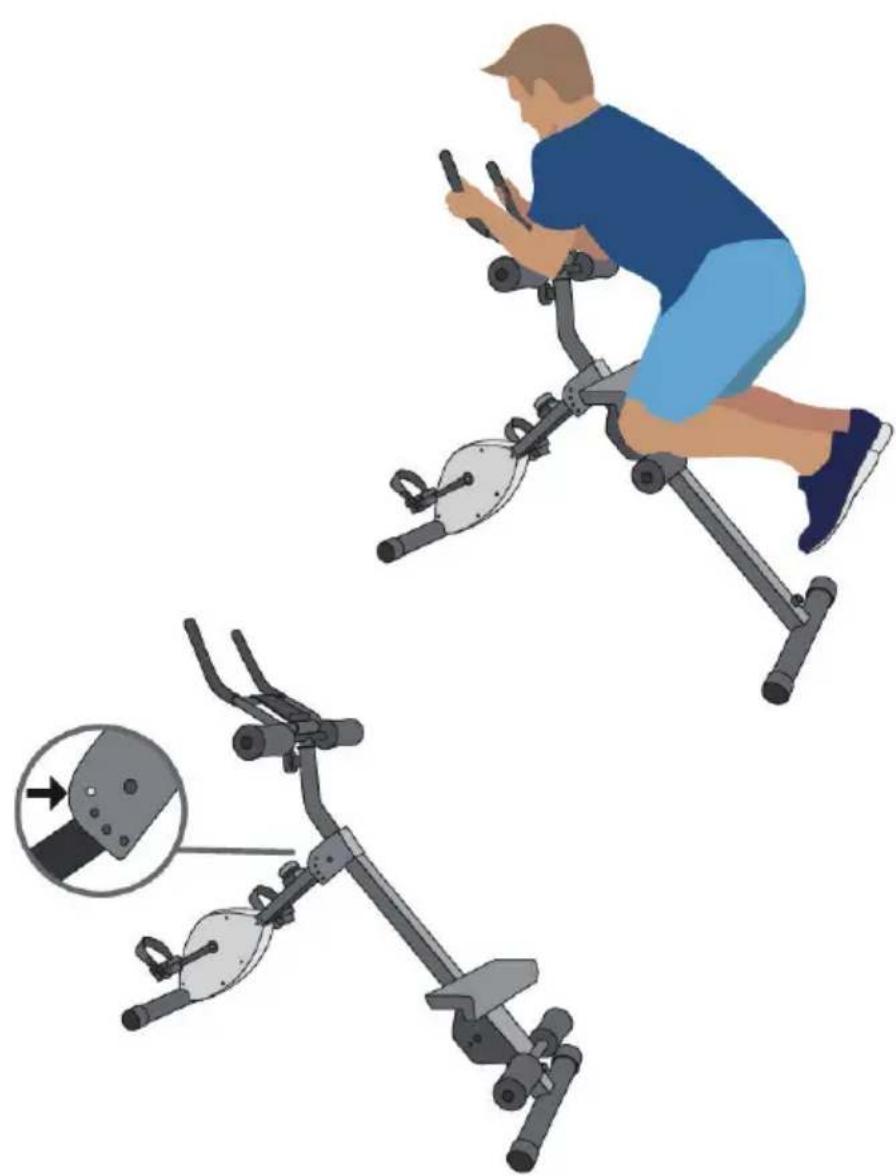

Position C: AB Trainer, für das Bauchmuskeltraining14

Umbau vom Fitness Bike zum Indoor Bike Fitness Bike A1 A2 Lösen Sie die Befestigung des Lenkers (Drehknauf). Drehen Sie den Lenker um 180° und xieren ihn wieder mit Hilfe des Drehknaufs. A3 A4 Indoor Bike Lösen sie den Pin zur Winkelverstellung der vorderen Strebe. Wählen sie für das Indoor Bike einen steileren Winkel (3. oder 4. Loch) und xieren Sie diese Position entsprechend wieder mit dem Pin.15

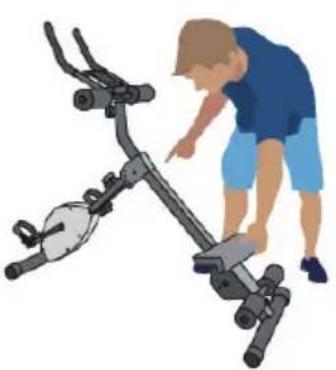

Umbau vom Indoor Bike zum AB Trainer Indoor Bike B1 B2 Lösen Sie die Befestigung des Lenkers (Drehknauf). Drehen Sie den Lenker um 180° und xieren ihn wieder mit Hilfe des Drehknaufs. B3 B4 AB-Trainer Hinweis: Vergewissern Sie sich in jedem Fall, dass der Pin komplett durchgesteckt und gesichert ist, sodass Ihr Azura Fusion stabil steht. Lösen sie den Pin zur Winkelverstellung der vorderen Strebe. Wählen sie für den AB Trainer den achsten Winkel (1. Loch) und xieren Sie diese Position entsprechend wieder mit dem Pin.16

Damit Sie die AB Trainer Funktion nutzen können, muss sich der Sattel frei auf der hinteren Sitzstrebe auf und ab bewegen können. Hierzu muss der Pin unterhalb des Sitzes gelöst und entfernt werden.

1. Pin gesichert 2. Pin entfernen

Hinweis: Sie können die Sitzhöhe ergonomisch verstellen, indem Sie den Pin unterhalb des Sattels lösen und den Sattel in einer anderen Höhe xieren.17

Regelmäßiges Cardiotraining regt das Herz-Kreislauf-System ( Herz und Atmung) an. Man verbessert seine Kondition, verliert an Gewicht und verbrennt Fett. Dies ist also das empfohlene Training, wenn man abnehmen möchte. Während des Trainings wird zuerst Glukose verbrannt, anschließend werden durch die Übungen die im Körper eingelagerten Fette verbrannt. Anspruchsvolles Cardiotraining (z. B. Intervalltraining, Training mit hohem Widerstand und über längere Dauer) erfordert einen höheren Kraftaufwand und trainiert neben der Ausdauer ebenfalls die Muskulatur. In der Regel gilt: je regelmäßiger das Training, desto efzienter (auch bei kurzen Einheiten von 20 Minuten). Während des Trainings Der Widerstand während der Cardio-Trainingsphase entscheidet maßgeblich über die Trainingsintensität und die damit in Verbindung stehenden Trainingsergebnisse. Ein optimales Training beinhaltet eine Aufwärmphase (1), eine intensivere Cardio-Trainingsphase (2) sowie die abschließende Erholungsphase (3). Wenn Sie Fortschritte machen oder Kalorien verbrennen wollen, sollten Sie diese 3 Phasen durchlaufen und so mindestens 20 - 30 Minuten auf dem Ergometer trainieren.

Beginnen Sie Ihr Training immer mit einem geringen Widerstand. Eine Aufwärmphase von 5-10 Minuten ist wichtig, weil Ihre Muskeln aufgewärmt werden müssen. Insbesondere während der Aufwärmphase sollten Sie Kreislauf und Muskelgruppen Zeit geben, sich auf das anschließende Workout einzustellen. Als Anfänger können Sie die ersten 3 Minuten auf der einfachsten Stufe trainieren und sich entsprechend ihrem persönlichen Wohlbenden stückweise steigern.

2. Cardio-Trainingsphase

Nach ca. 10 Minuten können Sie dann in die Cardio-Trainingsphase wechseln. Sollten Sie Intervalltrainingsprogramme verwenden, steuert der Trainingscomputer den Widerstand je nach Intervallart und simuliert so wechselnde Anforderungen.18

Die Cardio-Trainingsphase ist je nach Energieaufwand dem aeroben bzw. anaeroben Trainingsbereich zugeordnet. Diese Bereiche denieren sich wie folgt: Aerober Trainingsbereich In dieser Zone verbessern Sie Ihr Herz- und Kreislaufsystem und verbrennen Fett. Trotz der leichten Anstrengung mit erhöhter Herzfrequenz, tieferer Atmung, Warmwerden und leichtem Schwitzen fühlen Sie sich aber nicht sehr angestrengt, die Atmung ist nicht wesentlich beschleunigt, so dass Sie sich noch gut mit jemandem unterhalten könnten ohne außer Atem zu kommen, und Sie haben das Gefühl, dass Sie diese Belastung längere Zeit durchhalten könnten, ohne dass sie sich verausgaben würden. Es ist, wie wenn Sie ott leicht bergauf marschieren. Die Muskeln und das Herz arbeiten intensiver und können den Großteil ihres Energiebedarfs unter Verwendung von Sauerstoff aus der aeroben Energieproduktion gewinnen. Die anaerobe Energiegewinnung ist zwar in kleinem Umfang auch aktiv, aber nur so weit, als alle dadurch produzierte Milchsäure gleichzeitig wieder abgebaut werden kann. In diesem aeroben Trainingsbereich sollten Sie den Großteil Ihres Trainings absolvieren. Wenn Sie die Belastung weiter steigern, dann kommen Sie irgendwann an eine Grenze, an der die auf Sauerstoff basierte Energiegewinnung nicht mehr in der Lage ist, die Energieproduktion zu steigern, so dass sich die anaerobe Energiegewinnung in verstärktem Ausmaß dazu schalten muss. Sie treten jetzt über in den anaeroben Trainingsbereich. Anaerober Trainingsbereich In dieser Zone verbessern Sie Ihre Leistung und Ihre Geschwindigkeit. Sobald Sie Ihr Training in diese Phase nochmals steigern, wird die Bewegungsarbeit wegen des ansteigenden Laktatspiegels wesentlich anstrengender, man beginnt stärker zu schwitzen, die Atmung wird schneller, und nach mehr oder weniger langer Zeit, das hängt vom Trainingszustand ab, ermüden die Muskeln, man fühlt sich insgesamt erschöpft und kann nicht mehr auf diesem Niveau weitermachen.19

Zum Abschluss verbleiben Sie mindestens 5 Minuten in der Erholungsphase und nutzen auch hier wieder geringe Widerstandsstufen ohne hohen Kraftaufwand. Die Erholungs- oder Rekuperationsphase ist außerdem hilfreich, um einen möglichen Muskelkater nach dem Training vorzubeugen. Sehr ratsam ist nach einer intensiven Trainingseinheit ebenfalls eine aktive Regeneration, wie zum Beispiel ein heißes Bad, ein Gang in die Sauna oder eine Massage. Trainingsfortschritte Ihr Training kann auf diese Weise monatlich gesteigert werden, indem Sie vor allem die Cardio-Trainingsphase verlängern bzw. eine höhere Widerstandsstufe (bzw. ein anspruchsvolleres Intervalltraining) durchführen. Essen und Trinken

• Trinken Sie vor, während und nach dem Training.

• Trinken Sie während des Trainings mindestens 2 Schluck Wasser (10 bis 20cl) alle 10-15 Minuten.

• Wenn Ihr Training länger als 1 Stunde dauert, sollten Sie ein Sportgetränk trinken, um dem Körper vor dem Dehydrieren beim Sport zu schützen.

• Für ein optimales Cardio-Training ist eine angepasste Ernährung sowohl vor als auch nach einer körperlichen Aktivität sehr wichtig. Vor dem Training sollten Sie vorzugsweise Kohlenhydrate essen, die beispielsweise im Reis und in den Nudeln zu nden sind, da sie dem Körper eine wichtige Menge an Energie zur Verfügung stellen. Nach dem Training müssen Sie «auftanken» mit Proteinen, die Sie in den Eiern, im Joghurt und in getrockneten Früchten nden. Selbst wenn Sie abnehmen wollen, ist es absolut notwendig, nach dem Training zu essen, damit sich Ihr Körper regeneriert.20

Führen Sie die Aufwärmbewegungen vor jeder Trainingseinheit durch. So mobilisieren Sie Ihre Gelenke und aktivieren die Muskulatur. Sollten Sie sich bei einzelnen Bewegungen unwohl fühlen oder Schmerz empnden, so überspringen Sie diese Übung und stimmen sich über ein spezisches Aufwärmtraining mit Ihrem Arzt bzw. Fitnesstrainer ab. Jede Bewegung sollte einige Wiederholungen erfahren (rechts und links) sodass Sie entspannt ins Cardiotraining starten können. Nehmen Sie sich für die folgende CapitalSports-Trainingsroutine etwa 5 Minuten Zeit:

1. Kopf seitlich neigen, langsam abwechselnd von rechts nach links.

Im Anschluss mobilisieren Sie die Schultern (Kreisbewegungen und Schulterzucken).

2. Hüfte drehen während die Arme gestreckt sind. Die Füße sind dabei nicht

fest am Boden xiert (die Fußgelenke begleiten die Körperdrehung).

3. Hüfte beugen, ein Arm gestreckt nach oben. Verbleiben Sie in dieser

Position jeweils einige Sekunden pro Seite.

4. Hüfte beugen, beide Arme oben geschlossen. Auch hier verbleiben Sie

auf jeder Seite, die Übung ist nun etwas intensiver, da der zweite Arm mitzieht.

5. Stellen sie sich auf ein Bein und halten den Spann mit der Hand. Hier

mobilisieren Sie ihr Fußgelenk und strecken den Oberschenkel leicht. Stützen Sie sich gegebenenfalls ab, um Ihr Gleichgewicht zu halten. Verbleiben Sie auf einem Bein und drehen das Fußgelenk nun kreisförmig in beide Richtungen.

6. Stellen Sie ein Bein nach vorne und stützen sich mit dem Oberkörper

auf dem Oberschenkel ab. Hierbei mobilisieren Sie neben den Knie- und Fußgelenken auch die hintere Wadenmuskulatur.

7. Wiederholen Sie die Übung aus Punkt 6. mit dem Unterschied, dass Sie

nun einen großen Ausfallschritt nach vorne machen. Die Bewegung wird jetzt intensiver.

8. Beugen Sie sich mit gestreckten Beinen nach vorne und berühren Sie

abwechselnd mit der Hand den gegenüberliegenden Fuß. Zum Schluss lassen Sie sich entspannt und locker nach unten hängen.22

Hinweis: Wie bei allen Trainingsgeräten mit mechanischen, beweglichen Komponenten kann es auch bei diesem Produkt vorkommen, dass sich Schrauben durch häugen Gebrauch lockern. Wir empfehlen sie daher regelmäßig zu kontrollieren und ggf. mit einem passenden Schlüssel nachzuziehen. Reinigen Sie Ihr Trainingsgerät regelmäßig mit einem feuchten Tuch, um die Oberächen von Schweiß und Staub zu säubern.

• Entnehmen Sie die Batterie des Bedienfelds, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

• Reinigen Sie das Gerät regelmäßig mit einem sauberen Tuch, um das saubere Erscheinungsbild aufrecht zu erhalten.

• Die sichere Verwendung des Geräts kann nur dann gewährleistet werden, wenn das Gerät regelmäßig auf Schäden und Abnutzungen überprüft wird (beispielsweise an Handgriffen, Pedalen, Sattel etc.). Es ist essentiell, dass beschädigte Geräteteile ersetzt werden und das Gerät erst nach erfolgter Reparatur wieder verwendet wird.

• Überprüfen Sie regelmäßig, ob Schrauben und Muttern richtig xiert sind.

• Fetten Sie bewegliche Geräteteile regelmäßig ein.

• Achten Sie insbesondere auf Komponenten, welche besonders anfällig für Abnutzungen sind, wie beispielsweise das Bremsensystem, Fußauage etc.

• Da Schweiß sehr aggressiv ist, darf dieser nicht mit den emaillierten oder verchromten Teilen des Gerätes, insbesondere dem Computer, in Berührung kommen. Wischen Sie das Gerät nach Gebrauch sofort ab. Die emaillierten Teile können mit einem feuchten Schwamm gereinigt werden. Alle aggressiven oder korrosiven Produkte müssen bei der Reinigung vermieden werden.

• Lagern Sie das Gerät in einer sauberen und trockenen Umgebung außerhalb der Reichweite von Kindern.23
