BEDIENUNGSANLEITUNG HBW5518EK HAIER

Super Freeze-funktion

Sādan bruges Super Freeze-funktionen:

PRODUKTBESCHREIBUNG 34
NUTZUNG 35

Nutzung 35
Benutzerdefinierte Temperatur 36

Funktion "Super Cool" 36
Super Freeze-Funktion 37
Eco-Modus 37
Urlaubsfungtion 38
Abtauen 38
Demomodus 38
VERWENDUNG DER WIFI-FUNKTION 39
Kopplungsvorgang in der App 39
Schritt 1 39
Schritt 2 39
Schritt 3 39
Verwendung der WiFi-Funktion 40
FEHLERBEHEBUNG

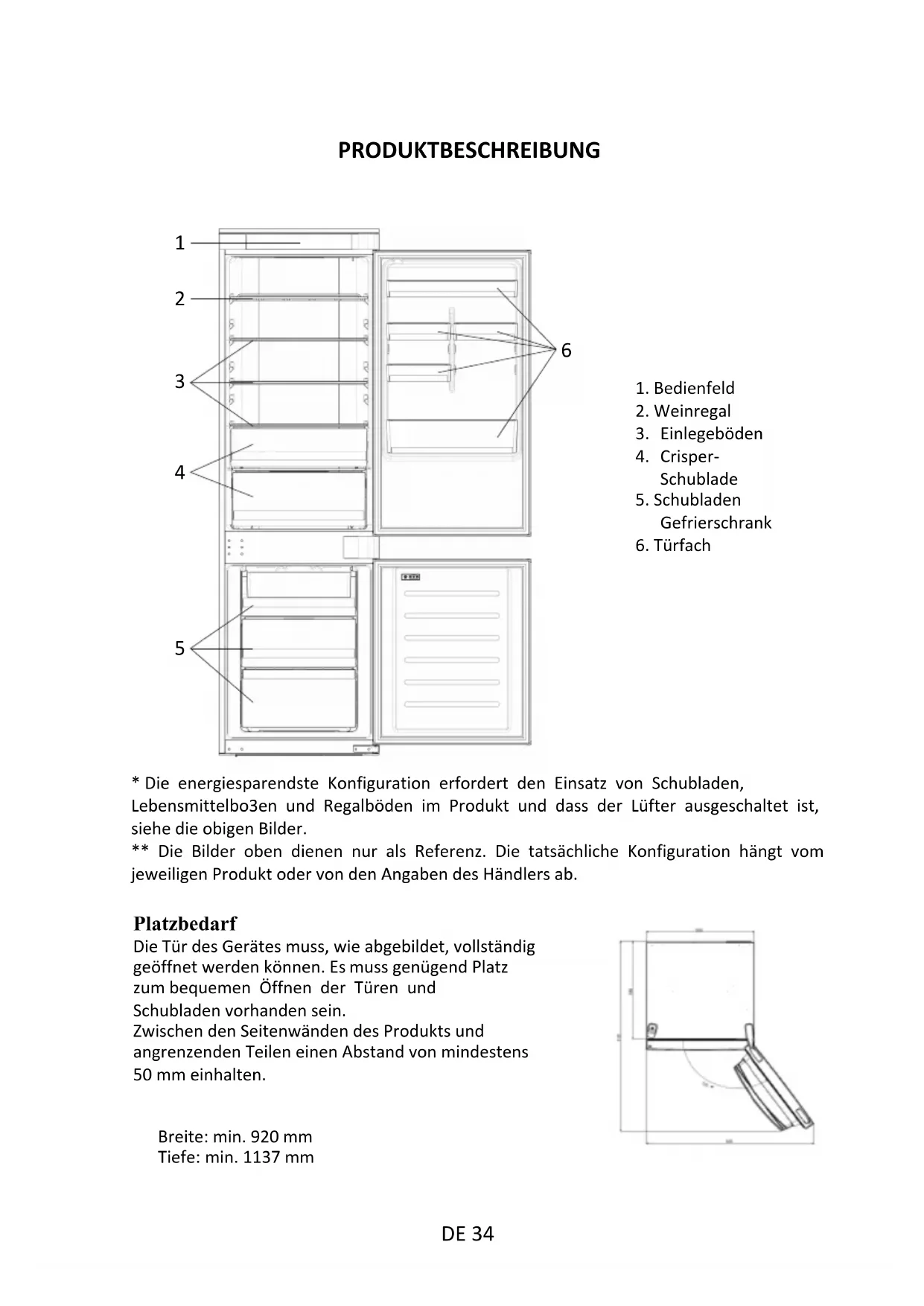

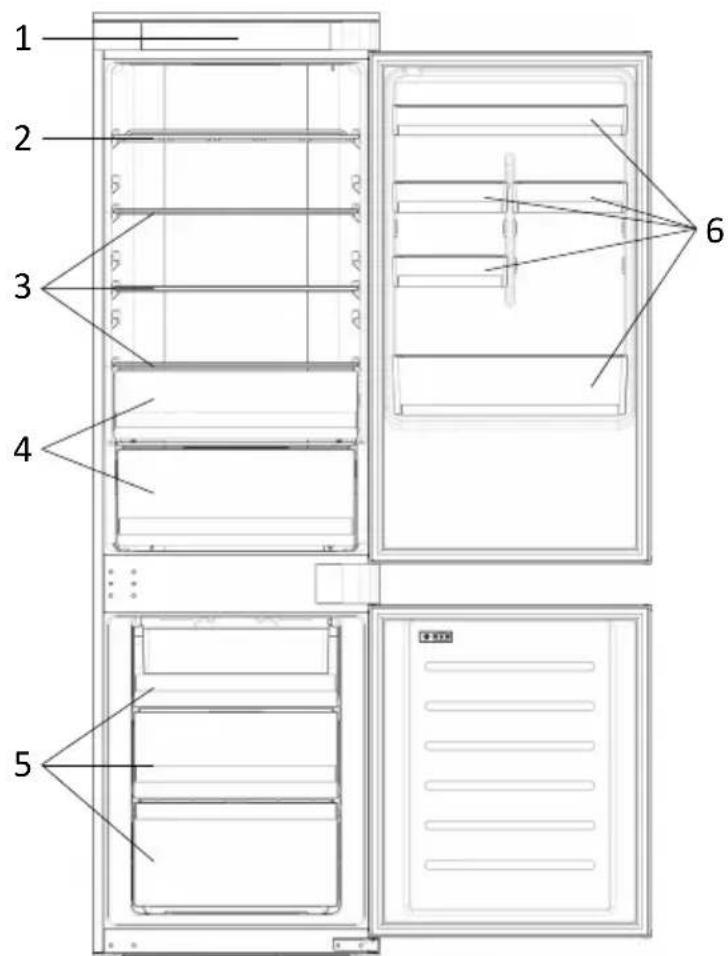

PRODUKTBESCHREIBUNG

1. Bedienfeld
2. Weinregal
3. Einlegeboden
4. Crisper-Schublade
5. Schubladen Gefrierschrank

6. Turfach

7. Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelbo3en und Regalböden im Produkt und dass der Lüfter ausgeschaltet ist, siehe die obigen Bilder.

** Die Bilder oben dieren nur als Referenz. Die tatsächliche Konfiguration hangt vom jeweiligen Produkt oder von den Angaben des Handlers ab.

Platzbedarf

Die Tur des Gerätes muss, wie abgebildet, vollständig geöffnet werden können. Es muss genügend Platz zum bequemen Öffnen der Turen und Schubladen vorhanden sein. Zwischen den Seitenwänden des Produkts und angrenzenden Teilen einen Abstand von mindestens 50mm einhalten.

Breite: min. 920 mm

Tiefe: min. 1137 mm

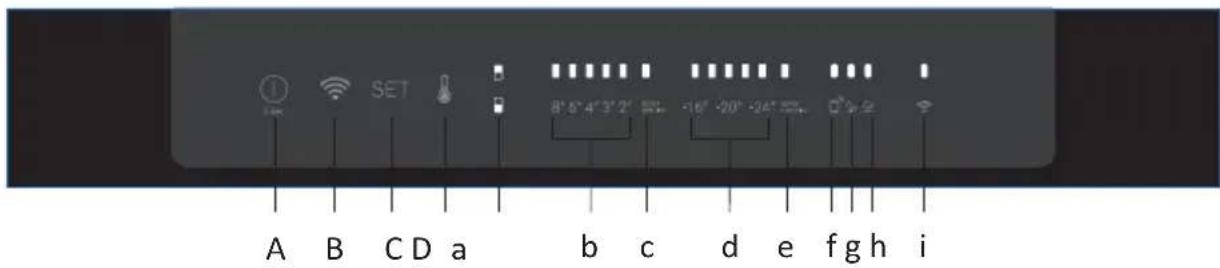

NUTZUNG

A. Die ON/OFF-Taste dient zum Ein- und Ausschalten des Geräts.

B. Die WiFi-Taste dient zum Ein- und Ausschalten des WiFi.

C. Die SET-Taste dient der Auswahl der Sonderfunktionen (Eco und Urlaub).

D. Über die TEMP-Taste werden die Temperatur des Kuhl- und Gefrierschranks ausgewählt.

a. Das Kuhl-/Gefrierbereichssymbol zeigt an, welches Fach des Geräts ausgewählt ist.

b. Die Temperaturstufen des Kühlschranks zeigen die ausgewählte Temperatur an.

c. Das Super Cool Symbol zeigt an, ob die Super Cool Funktion aktiviert ist.

d. Die Temperaturstufen des Gefrierschranks zeigen an, welche Temperatur ausgewählt ist.

e. Das Super Freeze Symbol zeigt an, ob die Funktion aktiviert ist.

f. Das Symbol für benutzerdefinierte Temperatur zeigt an, ob die Temperatur über die App ausgewählt wurde.

g. Das Eco-Modus-Symbol zeigt an, ob der Eco-Modus aktiviert ist.

h. Das Urlaubsfungtionssymbol zeigt an, ob die Urlaubsfungtion aktiviert ist.

i. Das WiFi-Symbol zeigt an, ob das Wi-Fi Funktioniert und das Gerät verbunden ist.

Nutzung

Schlieben Sie das Gerät an und es schaltet sich automatisch ein.

Die Temperatur wird automatisch auf 4^ im Kühlschrank und -18^ im Gefrierschrank eingestellt.

HINWEIS: Warten Sie mindestens 2/3 Stunden, bevor Sie Lebensmittel in das Gerät legend, damit die Kühltemperatur im Inneren des Kühlschranks erreicht ist.

• Um die Temperatur zu ändern, drücken Sie die TEMP-Taste fünf Sekunden lang. Es ertont ein akustisches Signal und das Symbol des gewährten Fachs (Kuhl- oder Gefrierschrank) sowie alle Temperatur-LEDs des entsprichenden Fachs leuchten zwei Sekunden lang auf. Nach zwei weiteren Sekunden wird die Auswahl des Fachs bestätigt. Drücken Sie bei eingeschalteten Fachsymbol kurz die TEMP-Taste, um die Temperatur zu ändern. Wenn sich die Einstellung erhöht, leuchtet die entsprchende LED auf. Ein akustisches Signal ertont bei jedem Drucken der TEMP-Taste und bei jeder Temperaturänderung. Nach fünf Sekunden wird die Auswahl bestätigt. Nach 30s ohne Betrieb erlösen die Kuhl-/Gefrierschranksymbole und die LEDs der ausgewählten Temperaturen. Wenn die TEMP-Taste erneut berührt wird, leuchtet das Symbol des zuletzt gewährten Bereichs (Kuhlschrank oder Gefrierschrank) auf.

• Bei einem Stromausfall wird die zuletzt eingestellte Kuhlstufe wiederhergestellt.

Um die Standardeinstellung wiederherzustellen, halten Sie den Turschalter im

Inneren des Kühlschranks gedrückt und drücken Sie gleichzeitig fünf Sekunden lang die ON/OFF-Taste.

• Unter normalen Betriebsbedingungen (im Frühjahr und Herbst) wird empfohlen, die Temperatur auf 4^ einzustellen. Im Sommer oder bei hohen Umgebungstemperaturen wird empfohlen, die Temperatur auf 6 8^ einzustellen, um die Kuhl- und Gefrierraumtemperaturen zu gewährleisten und die Dauerbetriebszeit des Kuhlschranks zu reduzieren. Im Winter oder bei niedrigen Umgebungstemperaturen wird empfohlen, die Temperatur auf 3 4^ einzustellen, um zu vermeiden, dass der Kuhlschrank früig anlauft und wieder anhalt.

Benutzerdefinierte Temperatur

Die Temperatur des Kuhl- und Gefrierschranks kann über die App angepasst werden. Die Temperatur kann mit einer Empfindlichkeit von 1^ eingestellt werden. Für den Kuhlschrank kann eine Temperatur von 2^ bis 8^ und für den Gefrierschrank von -16^ bis -24^ eingestellt werden.

Wenn die Temperatur über die App ausgewählt wird, leuchtet das Symbol für benutzerdefinierte Temperatur auf, während alle Temperatur-LEDs des betroffenen Fachs ausgehen (d. h. wenn die Kühlschranktemperatur über die App ausgewählt wird, werden die LEDs von 2^ bis 8^ ausgeschaltet. Wenn die Tiefkuhltemperatur über die App ausgewählt wird, sind die LEDs von -16^ bis -24^ aus).

Wenn nur ein einzelnber Bereich (Gefrierschrank oder Kühlschrank) eine benutzerdefinierte Temperatur hat, wird die Temperaturauswahl des anderen Bereichs nicht geändert und die LED der ausgewählten Temperatur diesen Bereichs bleibt an. Bei jeder Temperaturänderung ertönt ein akustisches Signal.

Funktion „Super Cool"

Es wird empfohlen, die Super Cool-Funktion einzuschalten, wenn eine große Menge an Lebensmitteln gelagert werden soll (z. B. nach dem Einkauf). Die Super-Cool-Funktion beschleunigt die Abkühlung frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwänschter Erwärung. Wenn die Funktion aktiviert ist, wird die Temperatur des Kühlschranks automatisch auf 2 °C eingestellt.

So verwenden Sie die Super Cool-Funktion:

Die Funktion kann durch langes Drucken der TEMP-Taste aktiviert werden, um das Kühlfach auszuwahlen, und dann durch kurzes Drucken der TEMP-Taste, bis das Super Cool-Symbol leuchtet. Sie kann auch über die App aktiviert werden. Wenn die Funktion aktiviert ist, leuchtet die Super Cool-LED immer.
- Um die Super Cool-Funktion zu beenden, drücken Sie die TEMP-Taste oder schalten Sie sie in der App aus.
Die Super Cool-Funktion endet automatisch nach 12 Stunden.
- Wenn die Super Cool-Funktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellte Kuhlstufe wird wiederhergestellt.

Hinweis: Die Funktionen Super Cool und Super Freeze können nicht gleichzeitig aktiviert werden.

Die Super Freeze-Funktion beschleunigt das Einfrierten frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwünschter Erwärung. Wenn eine große Menge an Lebensmitteln eingefroren werden soll, empfeihlt es sich, die Super Freeze-Funktion 24 Stunden vor der Verwendung einzuschalten. Wenn die Funktion aktiviert ist, wird die Temperatur automatisch auf -28^ eingestellt.

So verwenden Sie die Super Freeze-Funktion:

Die Funktion kann durch langes Drücken der TEMP-Taste aktiviert werden, um das Gefrierfach auszuwahlen, und dann durch kurzes Drücken der TEMP-Taste, bis das Super Freeze-Symbol leuchtet. Sie kann auch über die App aktiviert werden. Wenn die Funktion aktiviert ist, leuchtet die Super-Freeze-LED immer.
- Um die Super Freeze-Funktion zu beenden, drücken Sie die TEMP-Taste oder schalten Sie sie in der App aus.
Die Super Freeze-Funktion endet automatisch, wenn die Funktion länger als 50 Stunden gedauert hat.
- Wenn die Super Freeze-Funktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellte Gefrierstufe wird wiederhergestellt.

Hinweis: Die Funktionen Super Cool und Super Freeze können nicht gleichzeitig aktiviert werden.

Eco-Modus

Der Eco-Modus kann aktiviert werden, um die Leistung des Geräts zu optimieren und gleichzeitig die Beste Lagerung von Lebensmitteln zu erreichen. Im Eco-Modus wird die Temperatur automatisch auf 4^ im Kühlschrank und -18^ im Gefrierschrank eingestellt. So verwenden Sie den Eco-Modus:

Die Funktion kann über das Bedienfeld aktiviert werden, indem Sie die Taste „mode" drücken, bis das Symbol für den Eco-Modus aufleuchtet (ein akustisches Signal bestätigt die Auswahl). Alternativ können Sie die Funktion über die App auswahlen. Wenn die Funktion aktiviert ist, ist das Symbol für den Eco-Modus immer AN.
- Um den Eco-Modus zu beenden, schalten Sieihn über die App aus oder wahlen Sie eine andere Funktion über das Bedienfeld.
- Wenn der Eco-Modus endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellten Kuhlstufen werden wiederhergestellt.

Urlaubsfungkton

Die Urlaubsfunktion kann verwendet werden, um den Energieverbrauch des Geräts zu reduzieren, wenn es nicht regelmäßig benutzt wird. Wenn die Funktion eingeschaltet ist, sind die LED-Leuchten aus (auch wenn die Tür geöffnet ist) und der Kühlschrank ist aus, während der Gefrierschrank normal weiterarbeitet.

So verwenden Sie die Urlaubsfunktion:

Die Funktion kann über das Bedienfeld aktiviert werden, indem Sie die Taste „mode" drücken, bis das Symbol für den Urlaubsmodus aufleuchtet (ein akustisches Signal bestätigt die Auswahl). Alternativ können Sie die Funktion über die App auswahlen. Wenn die Funktion aktiviert ist, ist das Urlaubssymbol immer AN.
- Um den Urlaubsmodus zu beenden, schalten Sieihn über die App aus oder wahlen Sie eine andere Funktion über das Bedienfeld.
- Wenn der Urlaubsmodus endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellten Kuhlstufen werden wiederhergestellt.

Abtauen

Das Abtauen des Kuhl- und Gefrierschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

HCS

Bei Erreichen eines bestimmten Feuchtigkeitsniveauaus öffnen sich die HCS-Filterfasern, wodurch die Feuchtigkeit abnimmt und schreiben sich dann wieder.

Demomodus

Um in den Demomodus zu gelangen, halten Sie bei entsperrtem Display die WiFi-Taste (B) gedrückt und drücken Sie die MODE-Taste (C) innerhalb von fünf Sekunden fünfmal. Um den Demomodus zu beenden, führen Sie den gleichen Vorgang durch oder schalten Sie den Kühlschrank aus.

Fehlercodes

• Kommunikationsfehler

[-16^; - 18^; - 20^; - 22^; - 24^] leuchten im Kuhlschrank nacheinander auf: Dies bedeutet, dass ein Kommunikationsfehler zwischen der Hauptsteuerplatine und der Anzeigeplatine aufgetreten ist.itte wenden Sie sich an den technischen Kundendienst, um das Problem zu beheben.

• Ventilator

[-16^; -20^; -22^; -24^] blinken im Kuhlschrank gleichzeitig, wenn der Lüfter nicht richtig arbeitet.itte wenden Sie sich an den technischen Kundendienst, um das Problem zu

beheben.

VERWENDUNG DER WIFI-FUNKTION

Kopplungsvorgang in der App

Schritt 1

• Laden Sie die hOn-App aus den Stores herunter.

GET IT ON

Google Play

Download on the

App Store

EXPLORE IT ON

AppGallery

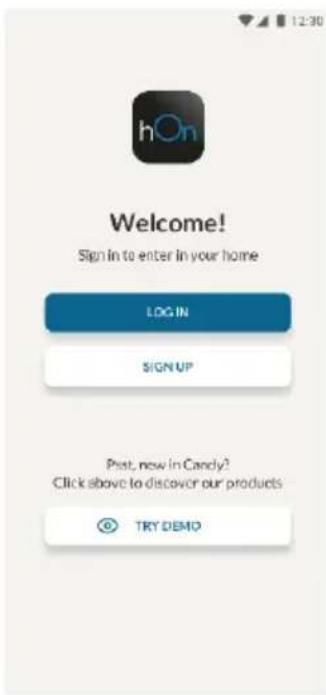

Schritt 2

• Erstellen Sie Ihr Konto in der hOn-App oder melden Sie sich an, wenn Sie bereits ein Konto haben.

Schritt 3

• Folgen Sie den Kopplungsanweisungen in der hOn-App.

Verwendung der WiFi-Funktion

Um die WiFi-Funktion zu aktivieren, halten Sie die WiFi-Taste zwei Sekunden lang gedrückt, das Wi-Fi-Symbol leuchtet auf und ein akustisches Signal ertont.

Wenn das WiFi noch nicht konfiguriert wurde, Goes der Kühlschrank beim Einschalten automatisch in den Konfigurationsmodus über und behält diesen Status 30 Minuten lang bei. So verwenden Sie den Konfigurationsmodus:

• Drücken Sie die WiFi-Taste zwei Sekunden lang, der Kühlschrank besteht in den WiFi-Konfigurationsmodus über und ein akustisches Signal ertont. Das WiFi-Symbol beginnnt zu blinken.
• Folgen Sie den Anweisungen in der App, um das WiFi zu konfigurieren (siehe oben).
• Sobald das WiFi konfiguriert und die Verbindung hergestellt ist, leuchtet das WiFi-Symbol permanent.
• Nach 30 Minuten ohne Bedienung verlässt das WiFi automatisch den Konfigurationsmodus.
• Wenn das WiFi bereits konfiguriert wurde, wird die Verbindung automatisch entsprechend der Konfigurationsinformationen wiederhergestellt.

Um das WiFi zusätzten, drücken Sie die WiFi - Mode -Taste zwei Sekunden lang, das WiFi wird zusätzgetzt und ein akustisches Signal ertont. Danach gibt das WiFi automatisch in den Konfigurationszustand über (das WiFi-Symbol beginnnt wieder zublinken).

Um das Wi-Fi ausschalten, drücken Sie die Wi-Fi-Taste 3 Sekunden lang.

Funkmodul - Technische Daten

Frequenzrate (OFR)	2400 MHz-2843.5 MHz
Kanalfrequencyen	2412...2472 MHz(Schrittlänge5 MHz)
Maximale Leistung(EIRP)	100 mW

Der Funkgeratotyp entspricht der Richtlinie 2014/53/EU.

FEHLERBEHEBUNG

Die Glühbirne im Inneren schaltet sich nicht ein.	·Kein Strom.	·Das Netzkelb is nicht korretk ingestockt. ·Überprüfen Sie, ob das Gerät ausgeschelt ist (siehe Abschnitt Temperatureinstellung). ·Überprüften Sie, ob die Steckdose ordnungsgemäß Funktioniert (z. B. mit einem anderen elektrischen Gerä)
	·Der Holiday-Modus ist aktiviert.	·Deaktivieren Sie den Holiday-Modus.
Die Innentemperaturet des Kuhl- und/oder Gefrierschranks ist nicht kalt genug.	·Die Turen sind nicht geschlossen.	·Sicherstellten, dass die Tür und ihre Dichtungen schliegen.
	·Die Turen werden zu oft geöffnet.	·Vermeiden Sie es, die Türen eine Zeit lang unmittel zu offen.
	·Falsche Temperatureinstellung.	·Überprüften Sie die Temperatureinstellung und stellen Sie nach möglichkeit einendiger Temperatur ein (siehe Abschnitt Temperatureinstellung).
	·Der Kuhlschrank und/oder der Gefrierschrank sind zu voll.	·Warten Sie, bis sich die Temperature im Kuhl-/Gefrierschrank stabi hat. ·Vermeiden Sie es, den Kuhlschrank und den Gefrierschrank über zu fullen.
	·Die Umgebungstemperatur ist zu niedrig.	·Stellen Sie das Gerät an einen wärmeren Ort oder hozen Sio der aktuallraum.
	·Warne Waren wurden gelagert.	·Lasson Sie die Waren immer erst abkühlen, bevor Sie sie aufbow
Die Lebensmittel im Kuhlschrank gefrieren	·Falsche Temperatureinstellung.	·Überprüften Sie die Temperatureinstellung und erhöhen Sie die Temperatur, wenn möglich.
	·Die Lebensmittelkommen in Kontakt mit der Rückwand.	·Halten Sie die Lebensmittel von der Rückwand des Kuhlchranks
Der Boden des Kuhlschrankfachs ist nass oder es sind Wassertropfenvorhanden.	·Der Ablaufschauch konnte verstopt sein.	·Reinigen Sie den Ablaufschauch mit einem Stab oder einem ähl Gegenstand, damit das Wasser abfließen kann.
Vorhandsein von Wassertropfen oder Frcan der Rückwand des Kuhlchranks.	·Je nach Funktion bilden sich während des Betriebs Wassertropfen oder Frost an der Rückwand des Kuhlchranks.	·Es handelt sich hierbei nicht um einen Mangel.
	·Warne Waren wurden gelagert.	·Lassen Sie die Waren immer erst abkühlen, bevor Sie sie aufbew
	·Es gibt offene Lebensmittelbehälter oder Flüssigkeiten.	·Decken Sie Lebensmittel und Flüssigkeiten immer ab.
	·Die Turen sind nicht geschlossen.	·Sicherstellten, dass die Tür und ihre Dichtungen schliegen.
	·Die Turen werden zu oft geöffnet.	·Vermeiden Sie es, die Türen eine Zeit lang unmittel zu offen.
Wasser im Gemüsefach.	·Unzureichende Luftzirkulation.	·Vergewissem Sie sich, dass ihr Gerät nicht zu voll ist.
	·Gemüse und Obst mit zu viel Feuchigkeit.	·Verpacken Sie das Obst und Gemüse in Kunststoffmaterialien, z. B. In Frischalterfolle, Beutei oder Behälter.
Der Motor lauft ununterbrochen.	·Die Turen sind nicht geschlossen.	·Sicherstellten, dass die Türen geschlossen sind und überprüften Sie ob die Dichtungen korrekt abdichten.
	·Die Turen werden zu oft geöffnet.	·Vermeiden Sie es, die Türen eine Zeit lang unmittel zu offen.
	·Die Umgebungstemperatur ist sehr hoch.	·Vergewissem Sie sich, dass die Umgebungstemperatur in dem Bi ligt, dor in den Spezifikationen auf dem Typenschländos Goräns angetgeben ist.
	·Das Gerät ist seit einiger Zeit ausgeschelt (ohne Strom).	·Stellen Sie die Temperatur auf dem Bildschirmidas Thermostat au warmere Temperatur ein.
	·Das Umgebungstemperatur ist zu niedrig.	·Normalerweise dauer es 8-12 Stunden, bis das Gerät vollständig abgekühlt ist.
Tiefgefrone Lebensmittel taufen auf.	·Die Umgebungstemperatur ist zu niedrig.	·Stellen Sie das Gerät an einen wärmeren Ort oder hoizen Sio der aktuallraum.
	·Die Gefrierschranktür ist nicht geschlossen.	·Sicherstellten, dass die Tür geschlossen ist und die Dichtung korrekt abdichtet.
Alarm an der Kuhlschranktür.	·Der Alarm an der Kuhlschranktür (Signatlon) aktiviert, wenn die Tür länger als 3 Minuten offen liegt.	·Lassen Sie die Tür nicht offen stehen, wenn Sio es nicht braucher Der Signatlon vostummt, wom die Tür geschlossen wird
Das Gerät macht Geräusache wie Gluckser Brummern, Klicken, Knarren.	·Dies sind keine Ausfälle. Ein Motor lauft, z. B. ein Kühlaggregat, ein Lüfter. Das Kältem fließt in die Leitungen. Motor, Schalter und Magnelvenilte werden ein- oder ausgeschalte	·Keine Maßnahmen erforderlich.
	·Das Gerät befindet sich nicht auf einem ebenen Untergrund.	·Die Fuß entsprechend einstellen, um das Gerät zu nivellieren.
	·Das Gerät berührt einen Gegenstand um es herum.	·Entfernen Sie die Gegenstände um das Gerät herum.
Das Gerät kühlt nicht, die Temperatur- und dBeleuchtungsanlage sind eingeschatelt.	·Der Demo-Modus ist aktiviert.	·Deaktivieren Sie den DEMO-Modus.
Starke Eisdilbung und Frost im Gefrierfach	·Die Waren waren nicht angemessen verpackt	·Verpacken Sie die Waren immer gut.
	·Eine Tür/Schublade wurde nicht richtig geschlossen.	·Die Tür/Schublade schliegen.
	·Die Tür/Schublade wurde zu früig oder zu la geöffnet.	·Die Tür/Schublade nicht zu früig fällen.
	·Die Tür-/Schubladendichtungen sind verschmverschlüssen, gerissen oder verrutscht.	·Reinigen Sie die Dichtung der Tür/Schublade oder ersetzen Sie s eine neue.
	·Etwas im Inneren verhindert, dass die Tür/Schublade rechtig schlieft.	·Verselzen Sie die Einlegeboden, Tüflächter oder Behälter so das Tür/Schubladerichtigtschlieft.
Die Seite des Geräts sind warm.	·Das ist normal.
