Produkttyp	Fahrradwerkstatthalter
Marke	Crivit
Modell	IAN 326459
Maximale Belastung	30 kg
Kompatibler Rahmendurchmesser	2,5 cm bis 5,5 cm
Hauptmaterial	Stahl
Gewicht (ca.)	5 kg
Höhenverstellbar	Ja, über Teleskopstange
Drehung der Halterung	Ja, über Gelenkverbindung
Vorderradstabilisator	Inklusive
Werkzeugbehälter	Mit Magnet für Kleinteile
Klemmtyp	Schnellspannhebel
Verwendungszweck	Wartung und Reparatur von Fahrrädern
Pflege	Mit warmem Wasser und milder Seife reinigen, mit einem trockenen Tuch abtrocknen
Sicherheitshinweise	30 kg nicht überschreiten, auf ebenem und festem Untergrund verwenden, nicht auf das Fahrrad steigen
Garantie	3 Jahre ab Kaufdatum
Kundenservice	Garantie-Hotline gemäß Anleitung

Häufig gestellte Fragen - IAN 326459 CRIVIT

Wie hoch ist die maximale Belastbarkeit des Fahrradhalters?

Die maximale Belastung beträgt 30 kg. Überschreiten Sie niemals dieses Limit, um Verletzungen oder Schäden zu vermeiden.

Wie befestige ich den Fahrradrahmen korrekt am Halter?

Setzen Sie den Rahmen in die Klemmvorrichtung und drehen Sie den Schnellspannhebel im Uhrzeigersinn, bis Sie einen starken Widerstand spüren. Stellen Sie sicher, dass die Klemmkraft ausreichend ist: Der Hebel sollte sich nur mit Mühe bewegen lassen. Falls nötig, justieren Sie durch Drehen des Hebels.

Kann der Halter für Fahrräder aus Carbon verwendet werden?

Ja, aber seien Sie vorsichtig beim Festklemmen, um den Rahmen nicht zu beschädigen. Achten Sie darauf, keine Kabel oder Hüllen einzuklemmen.

Welche Rahmentypen sind mit dem Halter kompatibel?

Der Halter akzeptiert Rahmen mit einem Durchmesser zwischen 2,5 cm und 5,5 cm. Er ist möglicherweise nicht für alle Rohrformen geeignet.

Wie pflege ich den Fahrradhalter?

Reinigen Sie ihn regelmäßig mit warmem Wasser und milder Seife und trocknen Sie ihn mit einem trockenen Tuch. Vermeiden Sie aggressive Chemikalien wie Lösungsmittel.

Was tun, wenn der Schnellspannhebel zu schwer zu betätigen ist?

Wenn der Hebel zu fest ist, verringern Sie die Klemmkraft, indem Sie den Hebel gegen den Uhrzeigersinn drehen. Lösen Sie eine halbe Umdrehung und versuchen Sie erneut zu schließen. Wiederholen Sie dies, bis Sie die maximale Kraft mit einer möglichen Betätigung erreichen.

Ist der Halter auf allen Bodenarten stabil?

Nein, er muss auf einer festen und ebenen Oberfläche stehen. Vermeiden Sie weiche oder geneigte Böden. Bei Instabilität können Sie die Füße am Boden festschrauben oder den Vorderradstabilisator verwenden.

Wie verwende ich den Vorderradstabilisator?

Befestigen Sie den Stabilisator (mitgeliefert) zwischen dem Lenker des Vorderrads und der Teleskopstange, um zu verhindern, dass das Rad dreht, und um die Stabilität zu verbessern.

Kann ich das Fahrrad mehrere Tage auf dem Halter montiert lassen?

Es wird nicht empfohlen, das Fahrrad lange montiert zu lassen, da das Gewicht die Teile ermüden kann. Verwenden Sie den Halter nur für die Dauer der Wartung. Lagern Sie ihn zusammengeklappt an einem trockenen und luftigen Ort.

Was tun bei defekten oder fehlenden Teilen?

Kontaktieren Sie den Kundenservice über die in der Anleitung angegebene Garantie-Hotline. Wesentliche Ersatzteile sind während der 3-jährigen Garantiezeit erhältlich.

BEDIENUNGSANLEITUNG IAN 326459 CRIVIT

Kluppen Sie vor dem Leiten des Siw e mit den Abfindungen aus und noch sie sich beschlossen mit gewichteten Funktionen des Ansatzes verfürt.

(1) Fahrradhalterung
(2) Teleskopstange
(3) Werkzeugschale
(4) Stativ
(5) Gelenkverbindung
(6) Standfuße
(7) Vorderrad-Stabilisator

Congratulations!

Tel.: [phone] (O,15 EUR/Min.)

E-Mail: [e-mail]

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

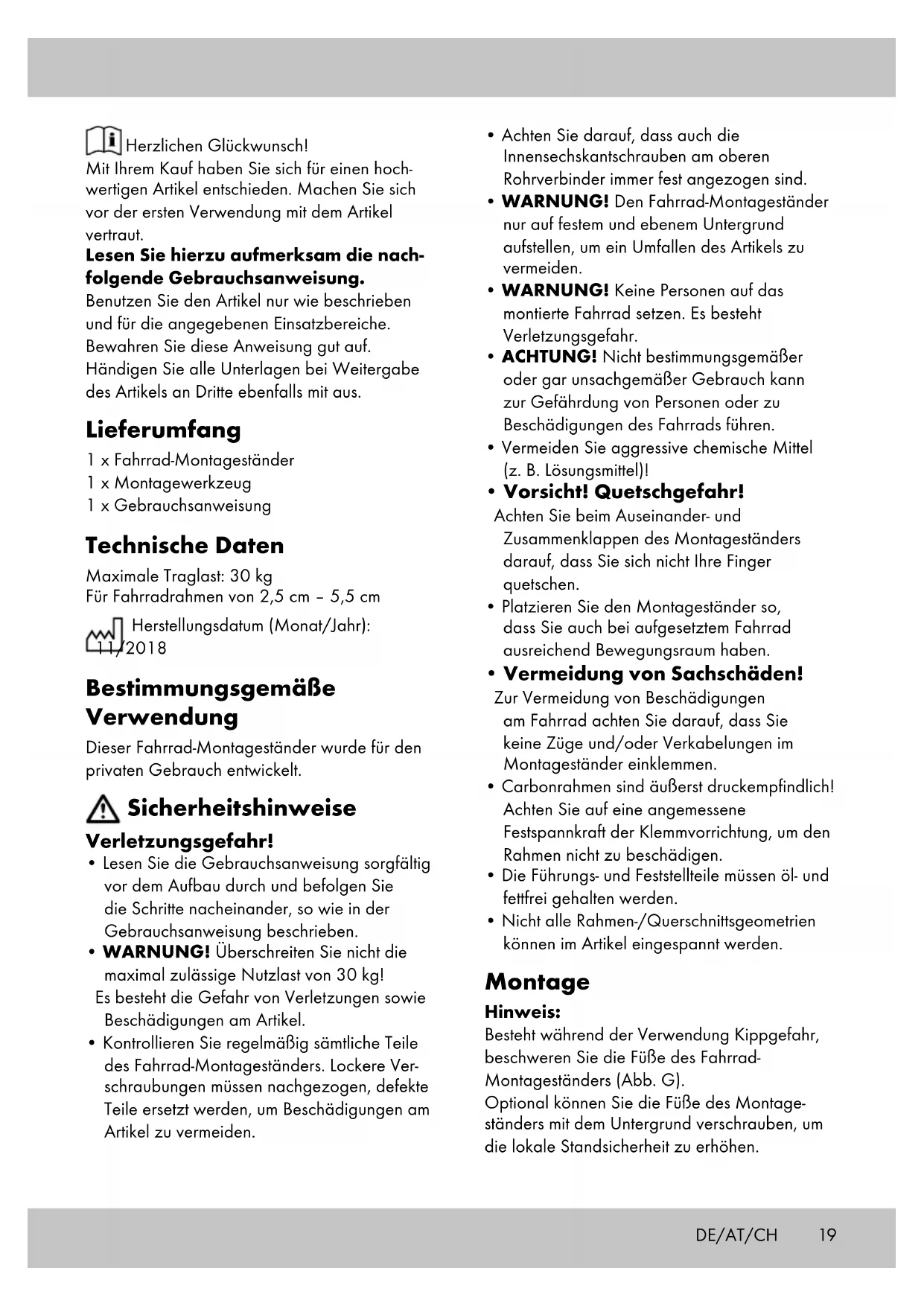

i Herzlichen Glückwunsch!

Mit ihrer Kauf haben Sie sich für einen hochwertigen Antikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Antikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Antikel nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anweisung gut auf.

Händigen Sie alle Unterlagen bei Weitergabedes Artikels an Dritte ebenfals mit aus.

Lieferumfang

1 x Fahrrad-Montagestander
1 x Montagewerkzeug
1 x Gebrauchsanweisung

Technische Daten

Maximale Traglast: 30kg

Für Fahrradrahmen von 2,5 cm - 5,5 cm

Herstellungsdatum (Monat/Jahr):

2018

Bestimmungsgemäß Verwendung

Dieser Fahrrad-Montagestander wurde für den privaten Gebrauch entwickelt.

Sicherheitshinweise

Verletzungsgefahr!

• Lesen Sie die Gebrauchsanweisung sorgfältig vor dem Aufbau durch und befolgen Sie die Schritte nacheinander, so wie in der Gebrauchsanweisung beschreiben.
• WARNUNG! Überschreiben Sie nicht die maximal zulässige Nutzlast von 30 kg! Es besteht die Gefahr von Verletzungen sowie Beschädigungen am Antikel.
• Kontrollieren Sie regelmäßig ähnliche Teile des Fahrrad-Montagestanders. Lockere Verschraubungen müssen nachgezogen, defekte Teile ersetzt werden, um Beschädigungen am Antikel zu vermeiden.

Vorsicht! Quetschgefahr!

• Achten Sie darauf, dass auch die Innensechskantschrauben am oberen Rohrverbinder immer fest angezogen sind.
• WARNUNG! Den Fahrrad-Montageständer nur auf festem und ebenem Untergrund aufstellen, um ein Umfallen des Artikels zu vermeiden.
• WARNUNG! Keine Personen auf das montierte Fahrrad setzen. Es besteht Verletzungsgefahr.
• ACHTUNG! Nicht bestimmungsgemäß oder gar unsachgemäßer Gebrauch kann zur Gefährung von Personen oder zu Beschädigungen des Fahrrads führen.
• Vermeiden Sie aggressive chemische Mittel (z. B. Lösungsmittel)!
  Achten Sie beim Auseinander- und Zusammenklappen des Montagestanders darauf, dass Sie sich nicht ihre Finger quetschen.
• Platzieren Sie den Montagestandener so, dass Sie auch bei aufgesetztem Fahrrad ausreichend Bewegungsraum haben.
  Zur Vermeidung von Beschädigungen am Fahrrad achten Sie darauf, dass Sie keine Züge und/oder Verkabelungen im Montagestandener einkommen.
• Carbonrahmen sind äußert druckempfindlich! Achten Sie auf eine angemessene Festspannkraft der Klemmvorrichtung, um den Rahmen nicht zu beschädigen.
  Die Führungs- und Feststellteile müssen öl- und fettfrei gehalten werden.
• Nicht alle Rahmen-/Querschnittsgeometrien können im Antikel eingespannt werden.
  Besteht während der Verwendung Kippgefahr, beschwenen Sie die FüBe des Fahrrad-Montagestanders (Abb. G).
  Optional konnen Sie die FüBe des Montagestanders mit dem Untergrund verschrauben, um die lokale Standsicherheit zu erhöhen.

- Vermeidung von Sachschäden!

Montage

Hinweis:

Bitte verwenden Sie dazu geeignetes Befestigungsmaterial. Zusätzlich ist dem Antikel ein Stabilisator zur Vorderradbefestigung eines montierten Fahrrads beigelegt (7).

Stellen Sie das Stativ des Fahrrad-Montagestanders auf, indem Sie die Gelenkverbindung (5) auf dem Stativ (4) bis zum Anschlag nach unten schiben. Fixieren Sie das Gelenk mit der Schnellspannklemme (Abb. B).

Drehen Sie zunachst die Klemme rechtsherum an, bis Sie einen leichten Widerstand spuren. Drehen Sie dann noch eine Umdrehung weiter, bevor Sie die Klemme zuklappen. Beim Zuklappen sollen Sie einen starken Widerstand spuren. Kontrollieren Sie die Fixierung anschließend. Klappen Sie die Standfübe (6) der Stativbeine nach unter und vergewissern Sie sich, dass der Artikel auf einem festen und ebenen Untergrund stehen. Stecken Sie nun die Teleskopstange (2) in das Stativ und montieren Sie anschließend die Fahrradhalterung (1) an der Teleskopstange. Die Werkzeugschale (3) konnen Sie an einer beliebigen Stelle des Statifs (4) anbringen.

Aufsetzen des Fahrrads

Hinweise:

• Kontrollieren Sie nach dem Aufsetzen den sicheren Sitz des Fahrrads und den sicheren Stand des Fahrrad-Montageständers.
• Beachten Sie die maximalen Auszugslängen der Teleskopstange (2) und der Fahrradhalterung (1), überschieden Sie nicht die angebrachten Markierungen.
• Wenn Sie das Fahrrad an einer senkrechten Rahmenstange (z. B. Sattelstange) befestigen, reduziert sich die maximale Traglast auf 25 kg.

• Achten Sie daraufuf, dass Sie das Fahrrad im Gewichtsmittelpunkt befestigen. Ansonsten besteht die Gefahr, dass sich das Fahrrad dreht.

• Verändert sich beim Arbeiten am Fahrrad der Gewichtsmittelpunkt des Befestigungspunktes, müssen Sie das Fahrrad in der Farradhalterung neu justieren, sodass der Gewichtsmittelpunkt wieder hergestellt wird.

Anonsonten reduziert sich die maxima- le Traglast auf 25kg

Wahlen Sie einen Abschnitt des Fahrradrahmens, den Sie in die Halterung des Fahrrad-Montagestanders einkommen möchten.

Dieser Abschnitt des Rahmens muss unbedingt in der Schwerpunktmitte des Fahrrads liegen.

Stellen Sie den Winkel der Fahrradhalterung (1) passend zu der ausgewählten Rahmenlage des Fahrrads ein (siehe Beispiele in Abb. C und Abb. D). Legen Sie den Schnellspannhebel um und drehen Sieihn gegen den Uhrzeigersinn, um die Klemmvorrichtung zu öffnen (Abb. F).

Legen Sie den Fahrradrahmen in die Klemmvorrichtung und drehen Sie den Schnellspannhebel im Uhrzeigersinn, bis sich der Schnellspannhebel mit Kraft herumlegen lasst (Abb. F).

Achten Sie auf eine ausreichende Festspannkraft.

Hinweis: Wenn sich der Schnellspannhebel zu leicht herumlegen lasst, ist die Festspannkraft un-genugend. Drucken Sie den Schnellspannhebel in thisem Fall zurück in die geöffnete Stellung und drehen Sieihn nochmals im Uhrzeigersinn, um die Festspannkraft zu erhöhen.

SchlieBen Sie den Schnellspanner wieder.

Wenn sich der Schnellspannhebel nicht herumle-gen lasst, ist die Festspannkraft zu stark. Reduzieren Sie die Festspannkraft, indem Sie den Hebel gegen den Uhrzeigersinn drehen. Lockern Sie die Klemmvorrichtung um eine halbe Umdrehung und versuchen Sie dann, den Schnellspanner zu schlieben. Wiederholen Sie diesen Vorgang, bis die maximale Festspannkraft gefunden ist, bei der sich der Hebel noch herumlegen lasst.

• Wir empfehlen, den folgenden Schritt (die Höhenverstellung) mit 2 Personen durchzuführen.

Anschließlich konnen Sie die Teleskopstange (2) auf die gewünschte Höhe ausziehen.

Durch Drehen der Teleskopstange konnen Sie auch die Position des eingeklemmten Fahrrads verändern. Sobald Sie die gewünschte Höhe und Position erreicht haben, fixieren Sie das Teleskoprohr mit dem Schnellspanner am Stativ. Gehen Sie damit genauso vor, wie bei dem Schnellspanner am Stativgelenk (Abb. B). Um das Vorderrad zu stabilisieren, konnen Sie den mitgelieferten Vorderrad-Stabilisator (7) zwischen dem Vorderradlenker und dem Teleskoprohr einspannen (Abb. E).

Werkzeugschale

In der Werkzeugschale befindet sich im größten Fach ein Magnet zur Fixierung von Kleinmaterialien.

Reinigung und Pflege

Reinigen Sie den Fahrrad-Montageständer regelmäß mit warmem Wasser und ph-neutraler Seite. Immer mit einem trockenen Tuch nachwischen! Vermeiden Sie aggressive chemische Mittel (z. B. Lösungsmittel)! Lagern Sie den Antikel an einem trockenen und gut belufteten Ort.

Hinweise zur Entsorgung

Entsorgen Sie den Anteil und die Verpackungsmaterialien entsprechend aktueller ortlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehoren nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Hinweise zur Garantie und Serviceabwicklung

Der Antikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Antikel drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf. Die Garantie gilt nur fur Material- und Fabrikationsfehler und entfallt bei missbrauchlicher oder unsachgemacher Behandlung. Ihr gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sichitte an die unter stehende Service-Hotlineoder setzen Sie sich per E-Mail mit uns inVerbindung. Unsere Servicemitarbeiter werdendas weitere Vorgehen schnellsmglich mitIhnen abstommen.Wir werden Sie in jedem Fallpersonlich beraten.

Die Garantiezeit wird durch etwaige Repa raturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlangert. Dies gilt auch fur ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Repara turen sind kostenpflichtig.
