Producttype	Werkplaats fietsstandaard
Merk	Crivit
Model	IAN 326459
Maximale belasting	30 kg
Compatibele framediameter	2,5 cm tot 5,5 cm
Hoofdmateriaal	Staal
Geschat gewicht	5 kg
Verstelbare hoogte	Ja, via telescopische stang
Rotatie van de standaard	Ja, via scharnierverbinding
Voorwielstabilisator	Inbegrepen
Gereedschapsbak	Magneet voor kleine onderdelen
Klemtype	Snelspanklemhendel
Beoogd gebruik	Onderhoud en reparatie van fietsen
Onderhoud	Reinigen met warm water en neutrale zeep, drogen met een droge doek
Veiligheidsinstructies	Niet meer dan 30 kg gebruiken, op vlakke en stevige ondergrond gebruiken, niet op de fiets gaan staan
Garantie	3 jaar vanaf aankoopdatum
Klantenservice	Garantie hotline vermeld in de handleiding

Veelgestelde vragen - IAN 326459 CRIVIT

Wat is de maximale belasting die de fietsstandaard aankan?

De maximale belasting is 30 kg. Overschrijd deze limiet nooit om letsel of schade te voorkomen.

Hoe bevestig ik het fietsframe correct op de standaard?

Plaats het frame in de klem, draai vervolgens de snelspanklemhendel met de klok mee tot u sterke weerstand voelt. Zorg ervoor dat de klemkracht voldoende is: de hendel moet met moeite te bedienen zijn. Indien nodig, pas aan door de hendel te draaien.

Kan de standaard worden gebruikt voor carbon fietsen?

Ja, maar wees voorzichtig bij het vastklemmen om het frame niet te beschadigen. Zorg dat er geen kabels of leidingen worden bekneld.

Welke frametypen zijn compatibel met de standaard?

De standaard accepteert frames met een diameter tussen 2,5 cm en 5,5 cm. Het is mogelijk niet geschikt voor alle buisvormen.

Hoe onderhoud ik de fietsstandaard?

Reinig het regelmatig met warm water en neutrale zeep, droog het vervolgens met een droge doek. Vermijd agressieve chemicaliën zoals oplosmiddelen.

Wat te doen als de snelspanklemhendel te moeilijk te bedienen is?

Als de hendel te hard is, verminder dan de klemkracht door de hendel tegen de klok in te draaien. Draai een halve slag los en probeer opnieuw te sluiten. Herhaal tot u de maximale kracht krijgt met een mogelijke bediening.

Is de standaard stabiel op elke ondergrond?

Nee, het moet op een stevige en vlakke ondergrond worden geplaatst. Vermijd losse of hellende vloeren. Bij instabiliteit kunt u de voeten vastschroeven of de voorwielstabilisator gebruiken.

Hoe gebruik ik de voorwielstabilisator?

Bevestig de stabilisator (meegeleverd) tussen het stuur van het voorwiel en de telescopische stang om te voorkomen dat het wiel draait en de stabiliteit te verbeteren.

Kan ik de fiets meerdere dagen op de standaard laten staan?

Het wordt afgeraden de fiets lang te laten staan omdat het gewicht de onderdelen kan belasten. Gebruik de standaard alleen voor de duur van het onderhoud. Bewaar het uitgevouwen op een droge en geventileerde plaats.

Wat te doen bij een defect of ontbrekend onderdeel?

Neem contact op met de klantenservice via de garantie hotline vermeld in de handleiding. Essentiële reserveonderdelen zijn beschikbaar tijdens de garantieperiode van 3 jaar.

GEBRUIKSAANWIJZING IAN 326459 CRIVIT

Klap voor het lezen de pigeon met die erweidungen open en rook, overvolgenss verrouwd met alle functien van het apparatie.

特此公告。

Onderdelenoverzicht:

(1) Fietshoender
(2) Telescoopstang
(3) Gereedschapsschaal
(4) Statief
(5) Scharnierverbinding
(6) Standaarden
(7) Voorwiel-stabilisator

Teileübersicht:

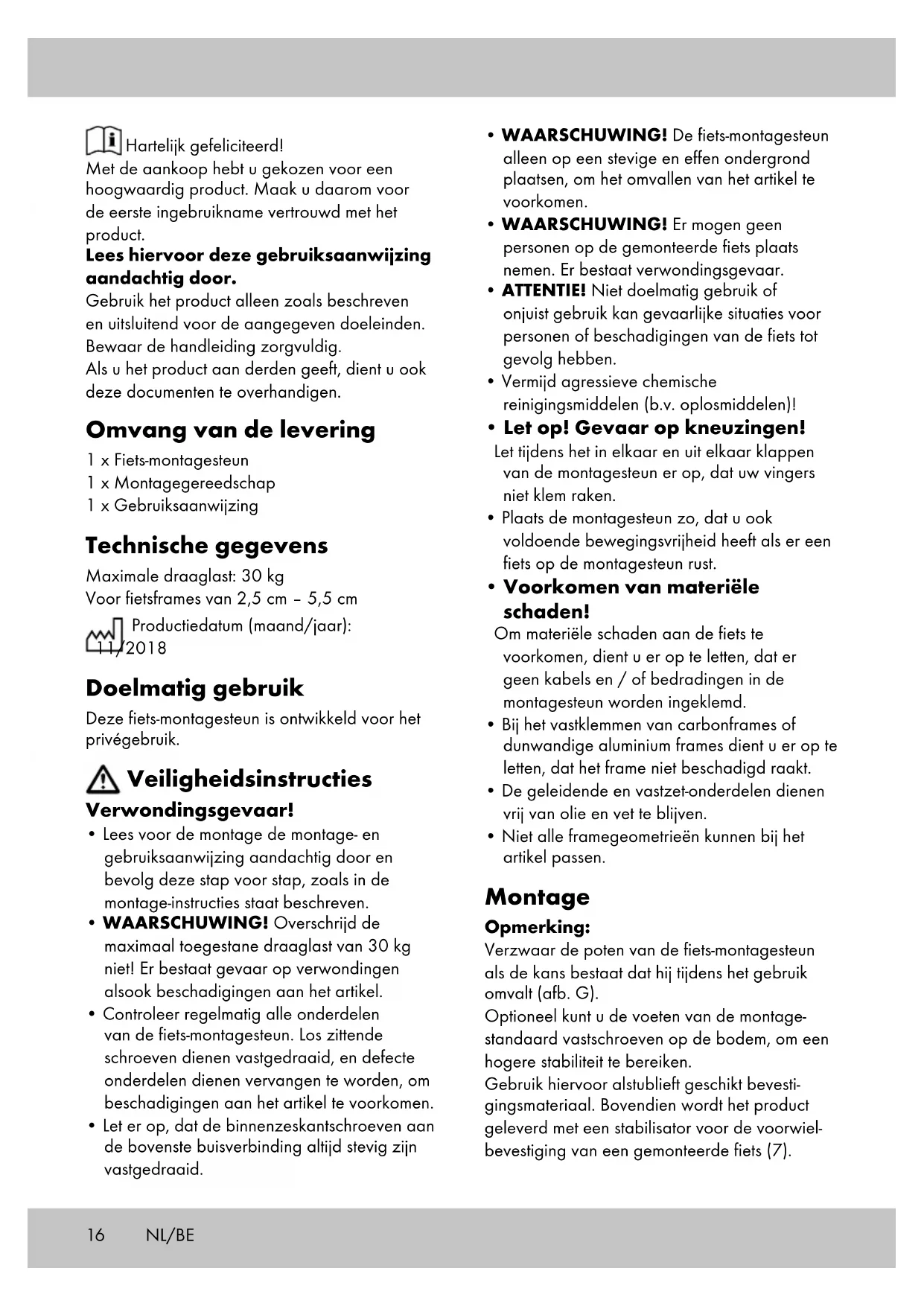

Hartelijk gefeliciteerd!

Met de aankoop hebt u gekozen voor een hoogwaardig product. Maak u waarom voor de eerste ingebruikname vertrouwd met het product.

Lees hiervoar deze gebruiksaanwijzing aandachtig door.

Gebruik het product alleen zoals beschreven en uitsluitend voor de aangegeven doeleinden.

Bewaar de handleiding zorgvuldig.

Als u het product aan derden geeft, dient u ook deze documenten te overhandigen.

Omvang van de levering

1 x Fiets-montagesteun
1 x Montagegereedschap
1 x Gebruiksaanwijzing

Technische gegevens

Maximale draaglast: 30 kg

Voor fietsframes van 2,5 cm - 5,5 cm

Productiedatum (maand/jaar):

2018

Doelmatig gebruik

Deze fiets-montagesteun is ontwikkeld voor het privilegedebruik.

Veiligheidsinstructies

Verwondingsgevaar!

• Lees voor de montage de montage-en gebruiksaanwijzing aandachtig door en bevolg deze stap voor stap, zoals in de montage-instructies staat beschreven.
  WAARSCHUWING! Overschrijd de maximaal toegestane draaglast van 30kg Niet! Er bestaat gevaar op verwondingen alsook beschadigingen aan het articlel.
• Controller regelmatig alle onderdelen van de fiets-montagesteun. Los zittende schroeven dienen vastgedraaid, en defecte onderdelen dienen verrangen te worden, om beschadigingen aan het artikel te voorkomen.
• Let er op, dat de binnenzenskantschroeven aan de bovenste buisverbinding altijd stevig zijn vastgedraaid.

WAARSCHUWING! De fiets-montagesteun alleen op een stevige en effen ondergrond plaatsen, om het omvallen van het artikel te voorkomen.

WAARSCHUWING! Er mogen geen personen op de gemonteerde fietsplaats nemen. Er bestaat verwondingsgevaar.

ATTENTIE! Niet doelmatig gebruik of onjuist gebruik kan gevaarlijke situatives voor personen of beschadigingen van de fiets tot gevolg hebben.

Vermijd agressieve chemische reinigingsmiddelen (b.v. oplosmiddelen)!

- Let op! Gevaar op kneuzingen!

Let tijdens het in elkaar en uit elkaar klappen van de montagesteun er op, dat uw vingers Niet klem raken.

• Plaats de montagesteun zo, dat u ook voldoende bewegingsvrijheid heeft als er een fiets op de montagesteun rust.

- Voorkomen van materiele schaden!

Om materièle schaden aan de fiets te voorkomen, dient u er op te letten, dat er geen kabels en / of bedradingen in de montagesteun worden ingeklemd.

• Bij het vastklemmen van carbonframes of dunwandige aluminium frames dient u er op te letten, dat het frame niet beschadigd raakt.
• De geleidende en vastzet-onderdelen dienen vrij van olie en vet te blijven.
• Niet alle framegeometrieën können bij het articlel passen.

Montage

Opmerking:

Verzwaar de poten van de fiets-montagesteun als de kans bestaat dat hij tijdens het gebruik omvalt (afb. G).

Optioneel kunt u de voeten van de montagestandaard vastschroeven op de bodem, om een hogere stabiliteit te bereiken.

Gebruik hiervoar alstublieft geschikt bevestigingsmaterial. Bovendien wordt het product geleverd met een stabilisator voor de voorwielbevestiging van een gemonteerde fiets (7).

Plaats het statief voor de fietsmontagestand-aard, door de scharnierverbinding (5) op het statief (4) tot aan de aanslag maar beneden te schuiven.

Fixeer het scharnier met een snelspanklem (afb. B). Draai de klem eerst maar rechts vast, totdat u een lichte waarstand voelt. Draai dan nog een omdraaing verder, voordat u de klem dichtklapt. Bij het dichtklappen要去en sterke waarstand voelbaar�. Controllerervolgens de fixatie. Klap de standarden (6) van de statiefbenen maar beneden en controllerer of het product op een stevige en vlakke ondergrond staat. Plaatsvervolgens de telescoopstang (2) in het statief en monteerervolgens de fietshouder (1) aan de telescoopstang. Het gereedschapsbakje (3) kutu op een willekeurige plek aan het statief (4) bevestigen.

Plaatsen van een fiets

Opmerkingen:

• Controller na hetplaatsen van de fiets de zekere houvast en de veilige stand van de fietsmontagestandaard.
• Let op de maximale uittreklengthes van de telescoopstang (2) en de fietshouser (1), overschrijdt de aangebrachte marketing nicht.
• Wonneer u de fiets aan een verticale framestang (bv. zadelstang) bevestigt, worden het maximale draagvermogen tot 25kg verlaagd.
• Let erop dat u de fiets in het gewichtsmiddelpunt bevestigt. Anders bestaat het gevaar dat de fiets draait.
• Verandert bij de werkzaamheden aan de fiets het gewichtsmiddelpunt van het bevestigingspunt, dan要去 de fiets in de fietshouder opnieuw afstellen, zodate het gewichtsmiddelpunt waar tot stand gebracht worden. Anders wordt het maximale draagvermogen tot 25kg verlaagd.

Kies een afstand van het fietsframe, dat u in de houder van de fietsmontagestandaard vast wilt klemmen. Deze afstand van het frame moet per sé in het midden van het zwaartepunt van de fiets liggen. Stel de hoek van de fietshouser (1) passend bij de gekozen framelengte van de fiets in (zie voorbeelden in afb. C en afb. D).

Klap de snelspanhendel om en draai deutsche tegende wijzers van de klok in om de kleminstallatie teopenen (afb. F).

Plaats het fietsframe in de kleminstallatie en draai de snelspanhendel met de wijzers van de klok mee totdat u deze hendel slechts met kracht kurz omklappen (afb. F).

Zorg voor voldoende spankracht.

Aanwijzing: Als u de snelspanhendel te gemakkelijk=kunt omklappen, is de spankracht onvoldoende. Klap de snelspanhendel in dat geval wee terug maar de geopende positie en draai hem opnieuw met de wijzers van de klok mee om de spankracht te verhogen.

Sluit de snelspanhendel opniew.

Als u de snelspanhendel Niet kunt omklappen, is de spankracht te groot. Verminder de spankracht door de hendel gegen de wijzers van de klok in te draaien. Draai de hendel een halve slag om de kracht op de kleminstallatie te verminderen en probeer opnieuw de snelspanhendel te sluiten. Herhaal deze bewerking tot u de maximale spankracht hebt gezonden waar bij u de hendel nog kunt omklappen.

• Wij raden u aan, de volgende stap (de hoogteinstelling) met 2 Personen uit te voeren.

Vervolgens kunt u de telescoopstang (2) op de gewenste hoogte uittrekken. Door de telescoopstang te draaien kunt u ook de positie van de vastgeklemde fiets veranderen. Zodra u de gewenste hoogte en positie hebt bereikt.

Fixeer de telescoopstang met de snelspanner aan het statief. Ga hierbij net zo te werk, als bij de snelspanner aan het statiefscharnier (afb. B).

Om het voorwiel te stabiliseren, kut u de meegeleverde voorwielstabilisator (7) tussen het stuur en de telescoopstang spannen (afb. E).

Gereedschapsschaal

In de gereedschapsschaal bevindt zich in het grootste vak een magneet om keine materialen te fixeren.

Onderhoud, opbergen

Reinig de fiets-montagesteun in regelmatige afstanden met warm water en pH-neutrale zeep. Altijd met een droge doek afdrogen! Vermijd agressieve chemische reinigingsmiddelen (b.v. oplosmiddelen)! Berg het articlel op een droge en goed geventileerde plaat op.

Afvalverwerking

Voer het articlel en verpakkingsmaterialen in overeenstemming met actuele lokale voor schriften af. Verpakkingsmaterialen, zoals bv. foliezakjes, horen nichtouis in kinderhanden. Berg het verpakkingsmaterialaal buiten het bereik van kinderen op.

Opmerkingen over garantie en serviceafhandeling

Het product is geproduerd met grote zorg en onder voortdurende controle. U ontvangt een garantie van drie waar op dit product, vanaf de datum van aankoop. Bewaar alstublieft uw aankoopbewijs. De garantie geldt alleen voor materiaal- en fabricagefouten en vervalt bij fouitief of oneigenlijk gebruik. Uw wettelijke rechten, met name het garantierecht, worden nicht beinvloed door deze garantie. In geval van reclamaties dient u zich aan de beneden genoemde servicehotline te wenden of zich per e-mail met ons in verbinding te zetten. Onze servicemedewerkers zullen de verdere handelswijze zo snel möglich met u afspreten. Wij zullen u in ieder geval personlijk te woord staan.De garantieperiode wordt na eventuele reparaties en op basis van de garantie, wettelijke garantie of coulance Niet verlangd. Dit geldt ook voor verrangen en gerepareerde delen. Na afloop van de garantieperiode dienen eventuele reparaties te worden betaald.

IAN:307559
BE Service Belgie

NL Service Nederland
