IAN 64855 - Fietsaccessoire CRIVIT - Gratis gebruiksaanwijzing en handleiding

Producttype	Montagerek voor fiets
Merk	Crivit
Model	FM-1401 (IAN 64855)
Maximaal draagvermogen	30 kg
Geschikte framediameter	25 mm tot 40 mm
Hoofdmateriaal	Staal
Inhoud van de levering	Voet (A), telescoopstang (B), fietssteun (C), gereedschapsbak (D), wielstabilisator voor (E), inbussleutel, gebruiksaanwijzing
Hoofdfuncties	Fiets vasthouden voor onderhoud en reparatie, verstelbare hoogte en hoek, wielstabilisator voor, magnetische gereedschapsbak
Instellingen	Hoogte van de telescoopstang, hoek van de fietssteun, positie van de fiets door rotatie
Stabiliteit	Vlak en stevig oppervlak vereist, mogelijkheid om de voeten vast te schroeven aan de vloer
Veiligheid	Niet meer dan 30 kg, niet op de bevestigde fiets staan, controleer regelmatig de bevestigingen, voorzichtig met vingers bij het in- en uitklappen
Onderhoud en reiniging	Reinigen met warm water en milde zeep, drogen met een droge doek, agressieve chemicaliën vermijden
Opslag	Droge en goed geventileerde plaats
Garantie	3 jaar vanaf aankoopdatum, dekt materiaal- en fabricagefouten
Klantenservice	00800-88080808 (gratis, ma-vr 10-16 uur), e-mail: [e-mail]

Veelgestelde vragen - IAN 64855 CRIVIT

Hoe monteer ik het montagerek voor fietsen Crivit IAN 64855?

Steek de scharnierende voetconstructie (A) tot aan de aanslag, klap de steunarmen uit, steek de telescoopstang (B) in de voet. Monteer de fietssteun (C) op de stang en bevestig de gereedschapsbak (D) op de gewenste plaats van de voet. Voor extra stabiliteit kunt u de voeten aan de vloer vastschroeven.

Wat is het maximale draagvermogen van deze fietssteun?

Het maximale draagvermogen is 30 kg. Overschrijd deze limiet nooit om letsel of schade te voorkomen.

Is deze steun compatibel met carbon frames?

Ja, maar wees voorzichtig bij het vastdraaien om het frame niet te beschadigen. Zorg ervoor dat de bevestigingsonderdelen niet vettig of olieachtig zijn.

Hoe bevestig ik de fiets op het rek?

Plaats het fietsframe in de fietssteun (C) ter hoogte van het zwaartepunt. Stel de hoek van de steun in en draai de schroef (3) en vervolgens (4) stevig aan. Klap de telescoopstang uit tot de gewenste hoogte en draai schroef (5) vast. Gebruik de wielstabilisator voor (E) tussen het stuur en de telescoopstang.

Is de gereedschapsbak magnetisch?

Ja, het grootste compartiment van de gereedschapsbak (D) heeft een magneet om kleine metalen onderdelen vast te houden.

Hoe onderhoud ik het montagerek?

Reinig het regelmatig met warm water en milde zeep, droog het vervolgens met een droge doek. Vermijd agressieve chemicaliën zoals oplosmiddelen. Bewaar het op een droge en goed geventileerde plaats.

Kan ik op de fiets zitten wanneer deze op de steun is gemonteerd?

Nee, het is ten strengste verboden om op de fiets te gaan zitten wanneer deze op het rek is bevestigd, omdat dit een risico op letsel en kantelen met zich meebrengt.

Wat is de garantietermijn en hoe activeer ik deze?

De garantie is 3 jaar vanaf de aankoopdatum. Bewaar uw kassabon. Neem voor klachten contact op met de klantenservice op 00800-88080808 of per e-mail naar [e-mail].

Wat te doen bij een defect onderdeel onder garantie?

Neem contact op met de klantenservice. Na akkoord stuurt u het defecte onderdeel portvrij naar het opgegeven adres. U ontvangt gratis een nieuw of gerepareerd onderdeel.

Kan ik deze steun gebruiken voor een elektrische fiets?

Ja, op voorwaarde dat het gewicht van de fiets niet hoger is dan 30 kg. Controleer ook of de framediameter tussen 25 mm en 40 mm ligt.

GEBRUIKSAANWIJZING IAN 64855 CRIVIT

Omvang van de levering 9

Montage 9

Plaatsen van een fiets 10

Gereedschapsschaal 10

Onderhoud, opbergen 11

Opmerkingen voor het wegwerpen 11

3aar guarantee 11

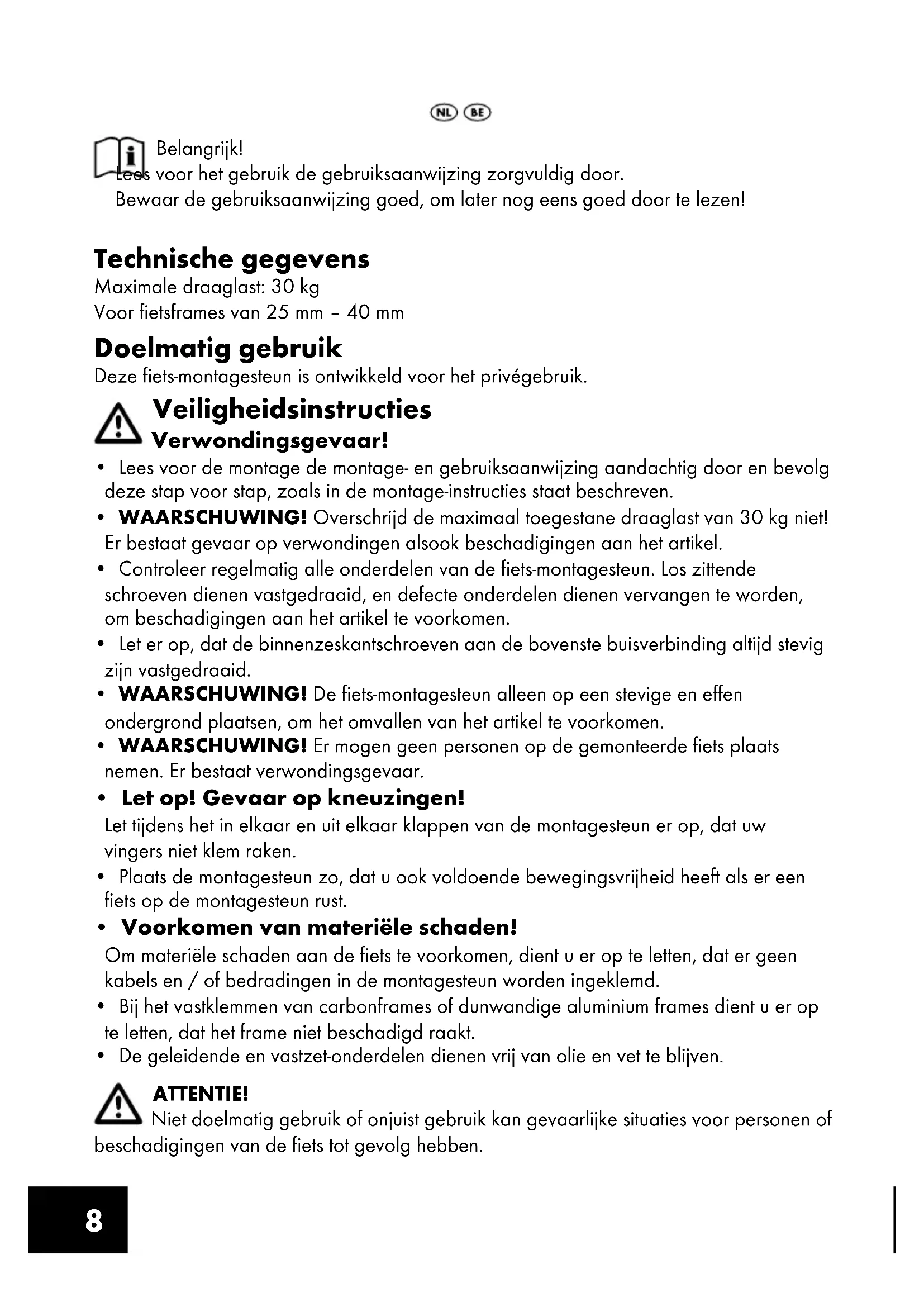

voort het gebruik de gebruiksaanwijzing zorgvuldig door.

Bewaar de gebruiksaanwijzing goed, om later nogiens goed door te lezen!

Technische gegevens

Maximale draaglast: 30kg

Voor fietsframes van 25 mm - 40 mm

Doelmatig gebruik

Deze fiets-montagesteun is ontwikkeld voor het privégebruik.

Veiligheidsinstructies Verwondingsgevaar!

• Lees voor de montage de montage-en gebruiksaanwijzing aandachtig door en bevolg deze stap voor stap, zoals in de montage-instructies staat beschreven.

WAARSCHUWING! Overschrijd de maximaal toegestane draaglast van 30kg nicht! Er bestaat gevaar op verwondingen alsook beschadigingen aan het articlel.

• Controller regelmatig alle onderdelen van de fiets-montagesteun. Los zittende schroeven dienen vastgedraaid, en defecte onderdelen dienen verrangen te worden, om beschadigingen aan het articlel te voorkomen.

• Let er op, dat de binnenzeskantschroeven aan de bovenste buisverbinding altijd stevig zichn vastgedraaid.

WAARSCHUWING! De fiets-montagesteun alleen op een stevige en effen ondergrond plaatsen, om het omvallen van het articlel te voorkomen.

WAARSCHUWING! Er mankind genen op de gemonteerde fiets plaats nemen. Er bestaat verwondingsgevaar.

- Let op! Gevaar op kneuzingen!

Let tijdens het in elkaar en uit elkaar klappen van de montagesteun er op, dat uw vingers Niet klem raken.

• Plaats de montagesteun zo, dat u ook voldoende bewegingsvrijheid heeft als er een fiets op de montagesteun rust.

- Voorkomen van materiaële schaden!

Om materiele schaden aan de fiets te voorkomen, dient u er op te letten, dat er geen kabels en / of bedradingen in de montagesteun worden ingeklemd.

• Bij het vastklemmen van carbonframes of dunwandige aluminium frames dient u er op te letten, dat het frame nicht beschadigd raakt.
• De geleidende en vastzet-onderdelen dienen vrij van olie en vet te blijven.

ATTENTIE!

Niet doelmatig gebruik of onjuist gebruik kan gevaarlijke situatives voor Personen of

beschadigingen van de fiets tot gevolg hebben.

Omvang van de levering

1 x binnenzeskantsleutel
1 x statief (A)
1 x telescopestang (B)
1 x fietshoeder (C)
1 x gereedschapsschaal (D)
1 x voorwiel-stabilisator (E)
1 x gebruiksaanwijizing

Montage

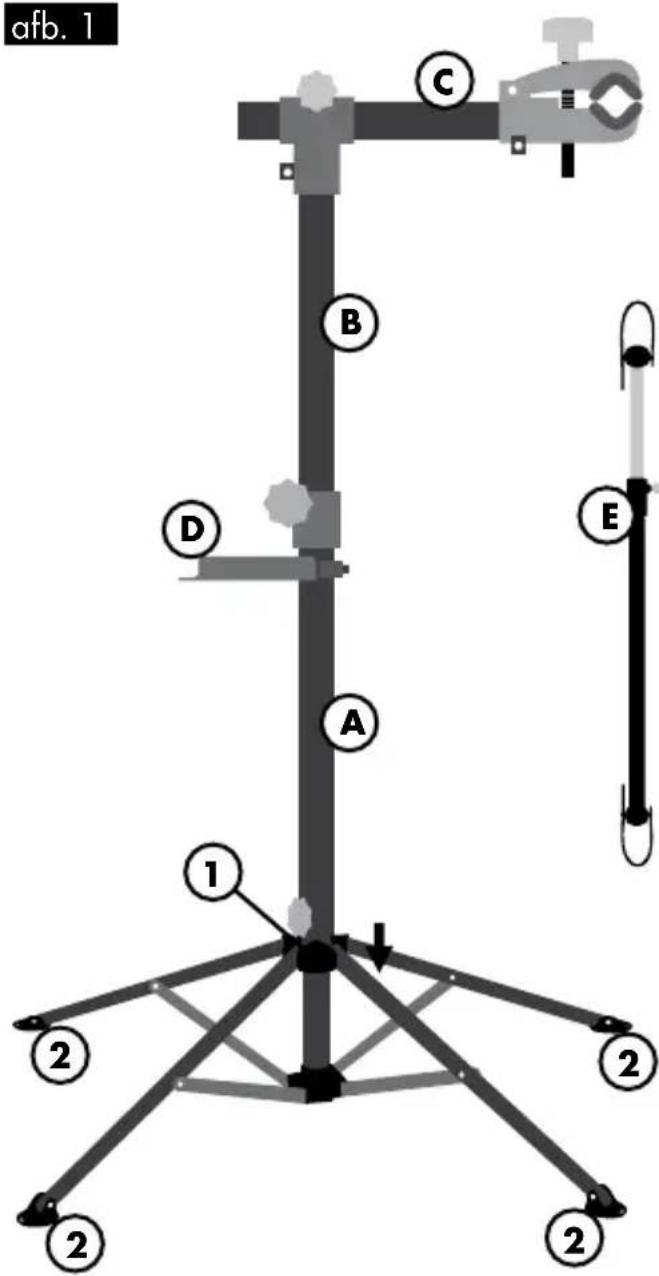

afb.1

Richt het statief van de fiets-montagesteun op, door de gewrichtverbinding (1) op het statief (A) tot aan de aanslag maar beneden te schuiven.

Klap de standvoeten (2) van de statiefpoten maar beneden en verzeker u ervan, dat het articlel op een vaste en vlakke ondergrond staat.

Steek nu de telescoopstang (B) in het statief en bevestig aansluitend de fietshouder (C) aan de telescoopstang.

De gereedschapsschaal (D) kunt u op een gewenste plek aan het statief (A) bevestigen.

Opmerking

U kunt de voeten van de montagesteun indien u dit wenst, ook vastschroeven aan de vloer, om zo een nog grotere stabiliteit te krijgen. Gebruik waarvoor alstublieft geschikt bevestigingsmaterial.

Bovendien wordt het articlel geleverd met een stabilisator voor de bevestiging aan het voorwiel van een gemonteerde fiets (E).

Plaatsen van een fiets

Opmerkingen:

• Controller na hetplaatsen een veilige houvast van uw fiets en de veilige stand van de fiets-montagesteun.
• Let op de maximale uittreklengthe van de telescoopstang (B) en de fietshouder (C). Overschrijd Niet de op de telescoopstang (B) aangebrachte markings! De dwarsbuis van de fietshouder (C) mag nicht verder worden uitgetrokken als in afb. I weergegeven.

Kies een gedeelte van het fietsframe dat u in de houder van de fiets-montagesteun wilt vastklemen. Dit gedeelte van het frame dient zich per sé in het midden van het zwaartepunt van de fiets te bevinden.

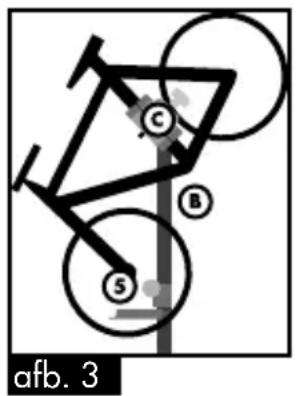

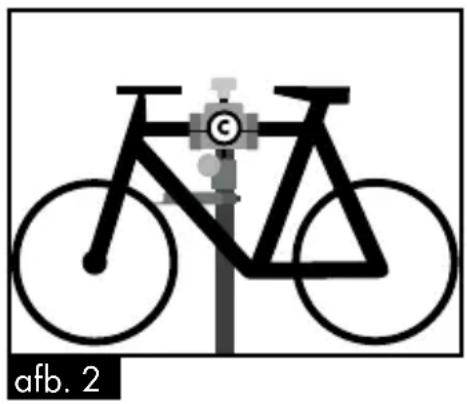

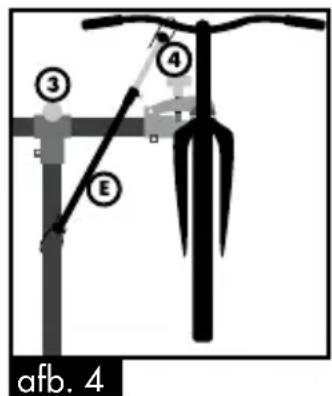

Stel de hoek van de fietshouder (C) passend aan het uitgekozen gedeelte van het frame van de fiets in (zie voor voorbeelden afb. 2 en afb. 3), en draai de schroef (3) stevig vast (afb. 4). Plaats de fiets nu in de fietshouder en klem het frame stevig vast. Daarvoord dient u de schroef (4) stevig vast te draaien (afb. 4).

- Wij raden u aan, de volgende stap (deinstalling van de hoogte) met 2 personen uit te voeren.

Daarna kurz u de telescoopstang (B) op de gewenste hoogte uittrekken. Door aan de telescoopstang te draaien, kurz u de positie van de bevestigde fiets veranderen. Zodra u de gewenste hoogte en positie heeft bereikt, draait u de schroef (5) stevig vast (afb. 3).

Om het voorwiel te stabiliseren,(Int u de meegeleverde voorwiel-stabilisator (E) vastklemmen tussen het stuur en de telescoopstang (afb. 4).

Gereedschapsschaal

In de gereedschapsschaal bevindt zich in het grootstevak een magneet omkleine materialen te fixeren.

Onderhoud, opbergen

Reinig de fiets-montagesteun in regelmatige afstanden met warm water en pH-neutrale zeep. Altijd met een droge doek afdrogen! Vermijd agressieve chemische reinigungsmiddelen (b.v. oplosmiddelen)! Berg het articlel op een droge en goed geventileerde plaats op.

Opmerkingen voor het wegwerpen

Werp de verpakking en het articlel alstublieft milieuvriendelijk en soort bij soort weg!
Werp het articlel via een gecertificierde afvalverwijderaar of via uw gemeentelijk instantie weg. Let op de actuel geldende voorschriften.

3aar garantie

Het product is geproduedd met grote zorg en onder voortdurende controle.

U krijgt een garantie van drie waar op dit product, vanaf de datum van aankoop.

Bewaar alstublieft uw aankoopbewijs.

De garantie geldt alleen voor materiaal- en fabricagefouten en vervalt bij fouitief of oneigenlijk gebruik. Uw wettelijke rechten, met name het garantierecht, worden nicht beinvloed door deze garantie.

In een geval van garantie(Int)kunt u via once kosteloze service-hotline of per e-mail met ons contact opnemen. Wij zullen u in ieder geval persoonlijk adviseren. In geval van garantie konnen, na afspraak met once service-medewerkers, defecte onderdelen ongefrankeerd aan het vermelde adres worden opgestuurd. U ontvangt dan direct gratis een nieuw of gerepareerd onderdeel.

De garantiepiode worden na eventuele reparations en op basis van de garantie, wettelijkke garantie of coulance nicht verlangd. Dit geldt ook voor verrangen en gerepareerde delen.

Na afloop van de garantieperiode dienen eventuele reparaties te worden betaald.

IAN:64855

Service adressen

Product-Hotline [phone] (ma.-vr. 10-16 uur, Gratis nummer)

BE Ziegler NV · Kattendijkdok Oostkaai 64 · BE-2000 Antwerpen

[e-mail]

- www.nws-service.com

Technische Daten

Maximale Traglast: 30kg
