IAN 64855 - Fahrradzubehör CRIVIT - Kostenlose Bedienungsanleitung

Produkttyp	Fahrradmontageständer
Marke	Crivit
Modell	FM-1401 (IAN 64855)
Maximale Belastung	30 kg
Kompatibler Rahmendurchmesser	25 mm bis 40 mm
Hauptmaterial	Stahl
Lieferumfang	Fuß (A), Teleskopschiene (B), Fahrradhalterung (C), Werkzeugbehälter (D), Vorderradstabilisator (E), Inbusschlüssel, Bedienungsanleitung
Hauptfunktionen	Fahrradhalten für Wartung und Reparatur, höhen- und winkelverstellbar, Vorderradstabilisator, magnetischer Werkzeugbehälter
Einstellungen	Höhe der Teleskopschiene, Winkel der Fahrradhalterung, Position des Fahrrads durch Drehen
Stabilität	Ebener und fester Untergrund erforderlich, Möglichkeit, die Füße am Boden zu verschrauben
Sicherheit	30 kg nicht überschreiten, nicht auf das befestigte Fahrrad steigen, regelmäßig die Verschlüsse überprüfen, Vorsicht bei den Fingern beim Zusammen-/Auseinanderklappen
Pflege und Reinigung	Mit warmem Wasser und milder Seife reinigen, mit einem trockenen Tuch trocknen, aggressive Chemikalien vermeiden
Lagerung	Trockener und gut belüfteter Ort
Garantie	3 Jahre ab Kaufdatum, deckt Material- und Herstellungsfehler ab
Kundendienst	00800-88080808 (kostenlos, Mo-Fr 10-16 Uhr), E-Mail: [e-mail]

Häufig gestellte Fragen - IAN 64855 CRIVIT

Wie montiere ich den Fahrradmontagestäder Crivit IAN 64855?

Setzen Sie die Gelenkbaugruppe des Fußes (A) bis zum Anschlag ein, entfalten Sie die Haltearme, setzen Sie dann die Teleskopschiene (B) in den Fuß ein. Montieren Sie die Fahrradhalterung (C) auf die Schiene und befestigen Sie den Werkzeugbehälter (D) an der gewünschten Stelle des Fußes. Für erhöhte Stabilität können Sie die Füße am Boden verschrauben.

Wie hoch ist die maximale Belastung dieses Fahrradständers?

Die maximale Belastung beträgt 30 kg. Überschreiten Sie diese Grenze niemals, um Verletzungs- oder Beschädigungsrisiken zu vermeiden.

Ist dieser Ständer mit Carbonrahmen kompatibel?

Ja, aber seien Sie vorsichtig beim Festziehen, um den Rahmen nicht zu beschädigen. Stellen Sie sicher, dass die Befestigungsteile nicht fettig oder ölig sind.

Wie befestige ich das Fahrrad am Ständer?

Setzen Sie den Fahrradrahmen in die Fahrradhalterung (C) an der Stelle des Schwerpunkts. Stellen Sie den Winkel der Halterung ein und ziehen Sie die Schraube (3) und dann (4) fest. Fahren Sie die Teleskopschiene auf die gewünschte Höhe aus und ziehen Sie die Schraube (5) fest. Verwenden Sie den Vorderradstabilisator (E) zwischen Lenker und Teleskopschiene.

Ist der Werkzeugbehälter magnetisch?

Ja, das größte Fach des Werkzeugbehälters (D) verfügt über einen Magneten, um kleine Metallteile zu halten.

Wie pflege ich den Montageständer?

Reinigen Sie ihn regelmäßig mit warmem Wasser und milder Seife und trocknen Sie ihn mit einem trockenen Tuch. Vermeiden Sie aggressive Chemikalien wie Lösungsmittel. Lagern Sie ihn an einem trockenen und gut belüfteten Ort.

Kann ich mich auf das Fahrrad setzen, während es auf dem Ständer montiert ist?

Nein, es ist strengstens verboten, auf das Fahrrad zu steigen, wenn es am Ständer befestigt ist, da dies Verletzungs- und Kippgefahr birgt.

Wie lange ist die Garantie und wie aktiviere ich sie?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie Ihren Kassenbon auf. Bei Reklamationen wenden Sie sich an den Kundendienst unter 00800-88080808 oder per E-Mail an [e-mail].

Was tun bei defektem Teil unter Garantie?

Kontaktieren Sie den Kundendienst. Nach Vereinbarung senden Sie das defekte Teil portofrei an die angegebene Adresse. Sie erhalten kostenlos ein neues oder repariertes Teil.

Kann ich diesen Ständer für ein E-Bike verwenden?

Ja, sofern das Gewicht des Fahrrads 30 kg nicht überschreitet. Überprüfen Sie außerdem, ob der Rahmendurchmesser zwischen 25 mm und 40 mm liegt.

BEDIENUNGSANLEITUNG IAN 64855 CRIVIT

Technische gegevens 8

Doelmatig gebruik 8

Veiligheidsinstructures 8

DE AT CH Inhaltsverzeichnis

Technische Daten 12

Bestimmungsgemäß Verwendung 12

Sicherheitschinweise 12

Lieferumfang 13

Montage 13

Aufsetzen des Fahrrads 14

Werkzeugschale 14

Pflege, Lagerung 15

Hinweise zur Entsorgung 15

3 Jahre Garantie 15

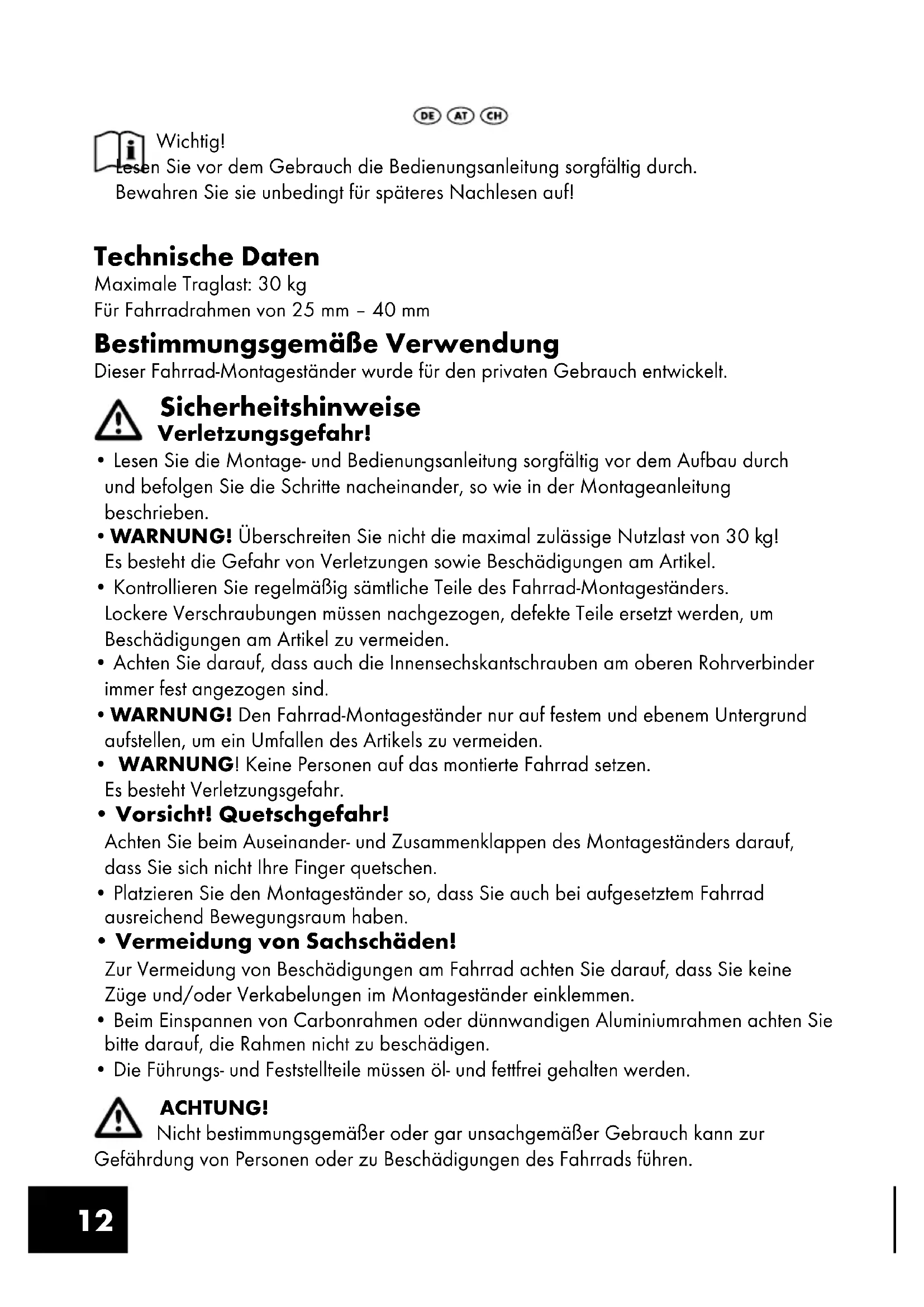

Important!

Für Fahrradrahmen von 25 mm - 40 mm

Bestimmungsgemäß Verwendung

Dieser Fahrrad-Montageständer wurde für den privaten Gebrauch entwickelt.

Sicherheitshinweise Verletzungsgefahr!

• Lesen Sie die Montage- und Bedienungsanleitung sorgfältig vor dem Aufbau durch und befolgen Sie die Schritte nacheinander, so wie in der Montageanleitung beschrieben.
• WARNING! Überschreiben Sie nicht die maximal zulässige Nutzlast von 30 kg! Es besteht die Gefahr von Verletzungen sowie Beschädigungen am Antikel.
• Kontrollieren Sie regelmäßig sümmtliche Teile des Fahrrad-Montagestanders. Lockere Verschraubungen müssen nachgezogen, defekte Teile ersetzt werden, um Beschädigungen am Antikel zu vermeiden.
• Achten Sie daraufuf, dass auch die Innensechskantschrauben am oberen Rohrverbinder immer fest angezogen sind.
• WARNUNG! Den Fahrrad-Montageständer nur auf festem und ebenem Untergrund aufstellen, um ein Umfallen des Artikels zu vermeiden.
• WARNING! Keine Personen auf das montierte Fahrrad setzen. Es besteht Verletzungsgefahr.
  Vorsicht! Quetschgefahr!

Achten Sie beim Auseinander- und Zusammenklappen des Montagestanders daraufuf, dass Sie sich nicht ihre Finger quetschen.

• Platzieren Sie den Montageständer so, dass Sie auch bei aufgesetztem Fahrrad ausreichend Bewegungsraum haben.
• Vermeidung von Sachschäden!

Zur Vermeidung von Beschädigungen am Fahrrad achten Sie darauf, dass Sie keine Züge und/oder Verkabelungen im Montageständer einkommen.

• Beim Einspannen von Carbonrahen oder dunnwandigen Aluminiumrahen achen Sieitte darauf, die Rahmen nicht zu beschädigen.
  Die Führungs- und Feststellteile müssen öl- und fettfrei gehalten werden.

ACHTUNG!

Nicht bestimmungsgemäß oder gar unsachgemäß Gerbrauch kann zur

Gefährung von Personen oder zu Beschädigungen des Fahrrads führen.

Lieferumfang

1 x Innensechskantschlüssel
1 x Stativ (A)
1 x Teleskopstange (B)
1 x Fahrradhalterung (C)
1 x Werkzeugschale (D)
1 x Vorderrad-Stabilisator (E)
1 x Bedienungsanleitung

Montage

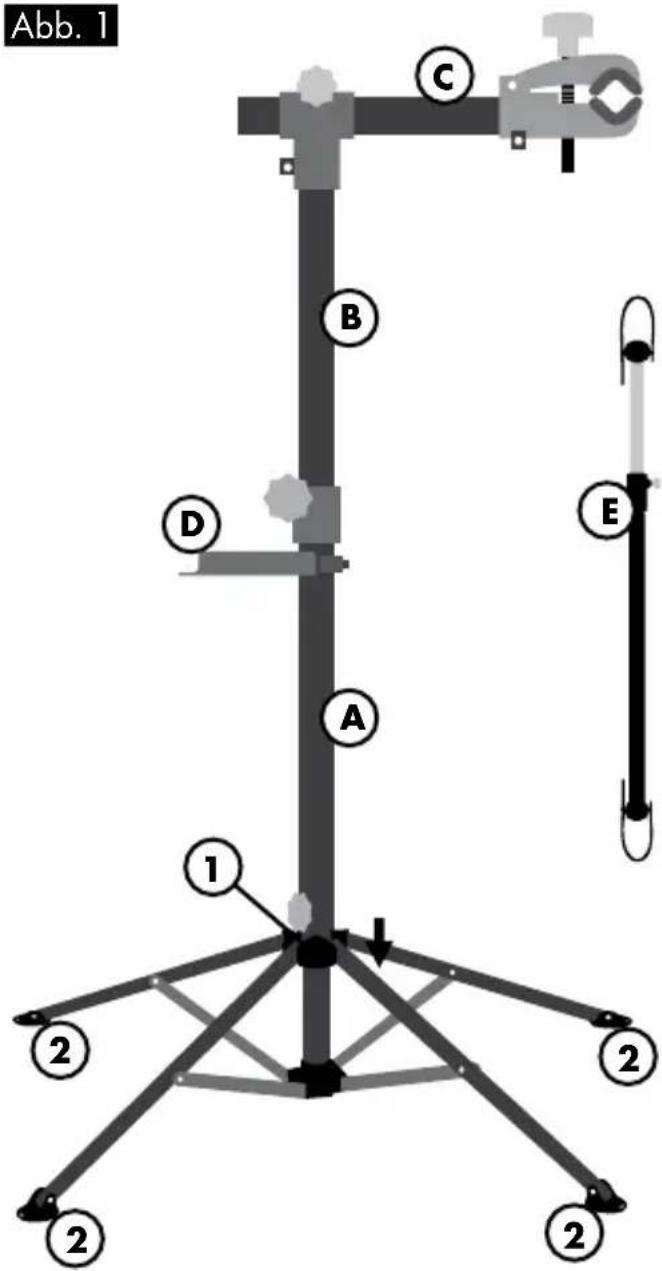

Abb.1

Stellen Sie das Stativ des Fahrrad-. montagestanders auf, indem Sie die Gelenkverbindung (1) auf dem Stativ (A) bis zum Anschlag nach unter schieben. Klappen Sie die Standfufe (2) der Stativbeine nach unten und vergewissern Sie sich, dass der Artikel auf einem festen und ebenen Untergrund steht.

Stecken Sie nun die Teleskopstange (B) in das Stativ und montieren Sie anschließend den Fahrradhalter (C) an der Teleskopstange.

Die Werkzeugschale (D) können Sie an eine beliebigen Stelle des Stativs (A) befestigen.

Hinweis:

Optional konnen Sie die Fübe des Montagestanders mit dem Untergrund verschrauben, um eine höhere Stabilität zu erreichen.itte verwenden Sie davon geeignetes Befestigungsmaterial. Zusätzlich ist dem Antikel ein Stabilisator zur Vorderradbefestigung eines montierten Fahrrads beigelegt (E).

Aufsetzen des Fahrrads

Hinweise:

• Kontrollieren Sie nach dem Aufsetzen den sicheren Sitz des Fahrrads und den sicheren Stand des Fahrrad-Montageständers.
• Beachten Sie die maximalen Auszugslängen der Teleskopstange (B) und der Fahrradhalterung (C). Überschreiben Sie nicht die auf der Teleskopstange (B) angebrachte Markierung! Das Querrohr der Fahrradhalterung (C)arf nicht weiter ausgezogen werden, als in Abb. 1 dargestellt.

Wahlen Sie einen Abschnitt des Fahrradrahmens, den Sie in die Halterung des Fahrrad-Montagestanders einkommen möchten. Diese Abschnitt des Rahmens muss unbedingt in der Schwerpunktmitte des Fahrads liegen.

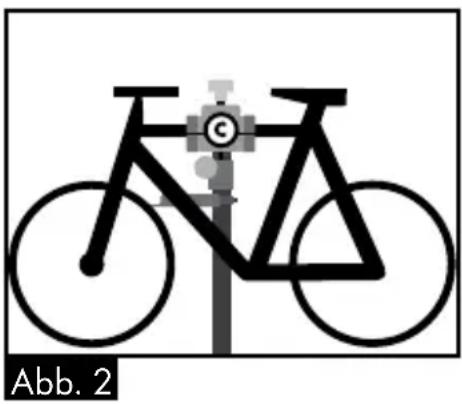

Stellen Sie den Winkel des Fahrradhalters (C) passend zu der ausgewählten Rahmenlage des Fahrrads ein (siehe Beispiele in Abb. 2 und Abb. 3) undziehen Sie die Schraube (3) fest an (Abb. 4). Setzen Sie das Fahrrad nun in die Fahrradhalterung und klemmen Sie den Rahmen fest ein. Ziehen Sie dafür die Schraube (4) fest an (Abb. 4).

- Wir empfehlen, den folgenden Schritt (die Höhenverstellung) mit 2 Personen durchzuführen.

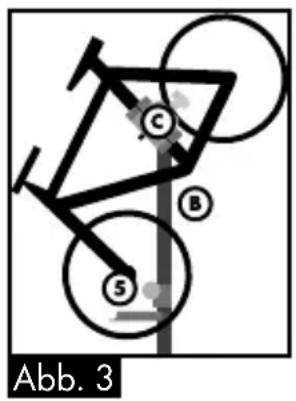

Anschließlich konnen Sie die Teleskopstange (B) auf die gewünschte Höhe ausziehen. Durch Drehen der Teleskopstange konnen Sie auch die Position des eingeklemmen Fahrrads verändern. Sobald Sie die gewünschte Höhe und Position erreicht haben,ziehen Sie die Schraube (5) fest an (Abb. 3).

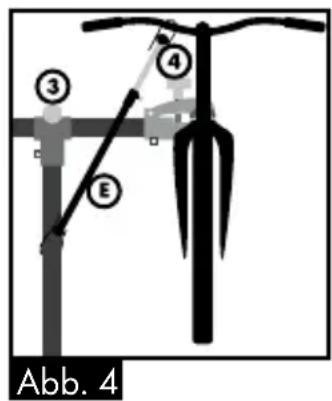

Um das Vorderrad zu stabilisieren, können Sie den mitgelieferten Vorderrad-Stabilisator (E) zwischen dem Vorderradlenker und dem Teleskoprohr einspannen (Abb. 4).

Werkzeugschale

In der Werkzeugschale befindet sich im größten Fach ein Magnet zur Fixierung von Kleinmaterialien.

Pflege, Lagerung

Reinigen Sie den Fahrrad-Montagestandener regelmäß mit warmem Wasser und ph-neutraler Seite. Immer mit einem trockenen Tuch nachwischen! Vermeiden Sie aggressive chemische Mittel (z.B. Lösungsmittel)! Lagern Sie den Antikel an einem trockenen und gut belufteten Ort.

Hinweise zur Entsorgung

Verpackung und Antikelitte umweltgerecht und sortenrein entsorgen! Entsorgen Sie den Antikel über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Gemeindeverwaltung. Beachten Sie die aktuell geltenden Vorschriften.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert.

Sie erhalten auf these Produkt drei Jahre Garantie ab Kaufdatum.

Bitte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbrauchlicher oder unsachgemäßer Behandlung. Ihr gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschrankt.

Im Garantiefall setzen Sie sichitte über unsere kostenlose Service-Hotline oder per E-Mail mit uns in Verbindung. Wir werden Sie in jedem Fall personlich beraten.

Im Garantiefall konnen in Absprache mit unseren Service-Mitarbeitern defekte Teile unfrei an die aufgeführte Service-Adresse geschickt werden. Sie erhalten dann unverzüglich ein neues oder repariertes Teil kostenlos zurück.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN:64855

Service-Adresse

Produkt Hotline [phone] (Mo. - Fr. 10 - 16 Uhr gebührenfrei)

DE NWS-Service · Wragekamp 6 · D-22397 Hamburg

[e-mail]

AT A. Hofer • Loebersdorferstr. 42 • AT-2560 Berndorf

[e-mail]
