BEDIENUNGSANLEITUNG CMS30100 SMARTWARES

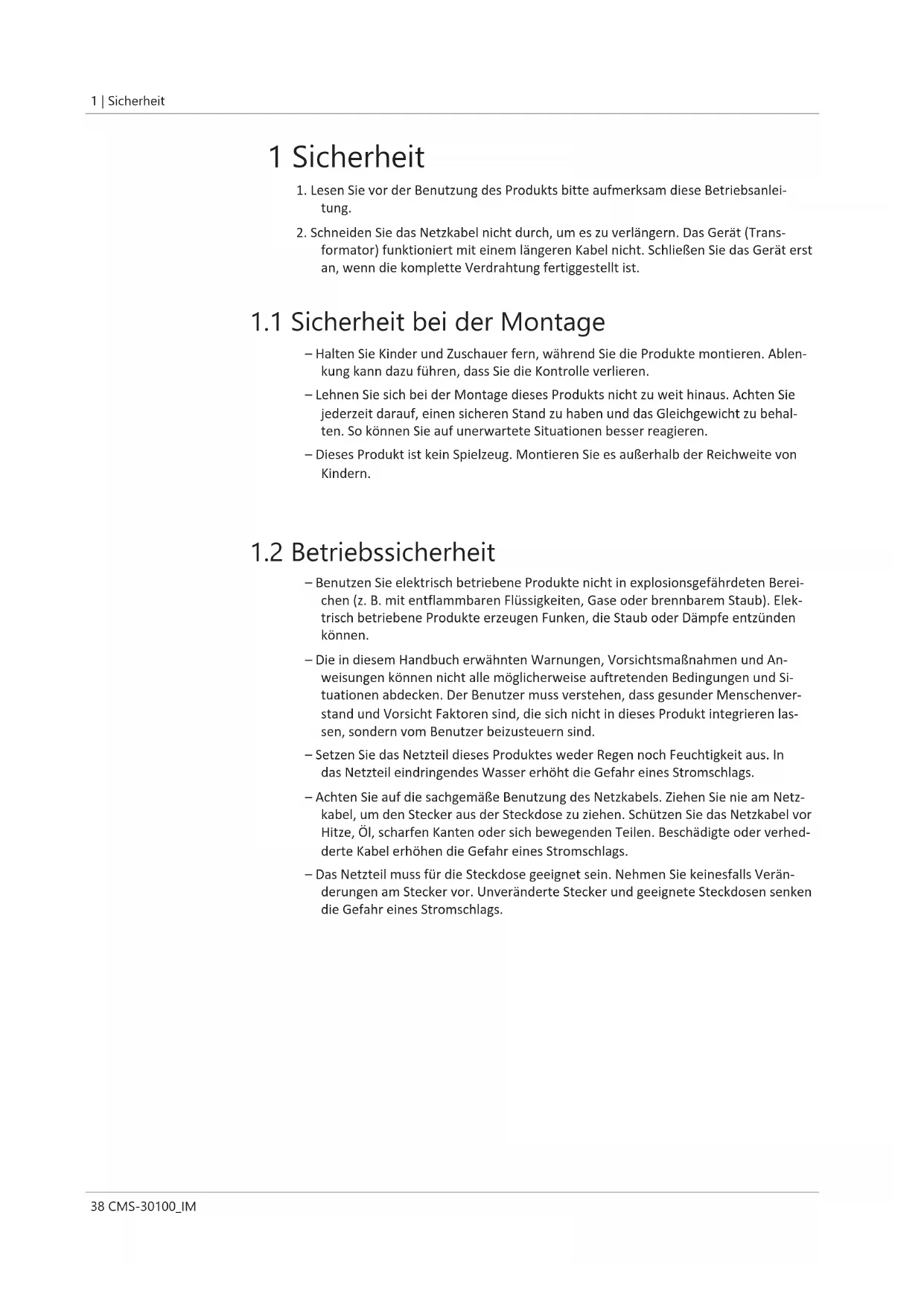

1. Lesen Sie vor der Benutzung des Produkts bitte aufmerksam diese Betriebsanlei-

2. Schneiden Sie das Netzkabel nicht durch, um es zu verlängern. Das Gerät (Trans-

formator) funktioniert mit einem längeren Kabel nicht. Schließen Sie das Gerät erst an, wenn die komplette Verdrahtung fertiggestellt ist.

1.1 Sicherheit bei der Montage

– Halten Sie Kinder und Zuschauer fern, während Sie die Produkte montieren. Ablen- kung kann dazu führen, dass Sie die Kontrolle verlieren. – Lehnen Sie sich bei der Montage dieses Produkts nicht zu weit hinaus. Achten Sie jederzeit darauf, einen sicheren Stand zu haben und das Gleichgewicht zu behal- ten. So können Sie auf unerwartete Situationen besser reagieren. – Dieses Produkt ist kein Spielzeug. Montieren Sie es außerhalb der Reichweite von Kindern.

1.2 Betriebssicherheit

– Benutzen Sie elektrisch betriebene Produkte nicht in explosionsgefährdeten Berei- chen (z.B. mit entflammbaren Flüssigkeiten, Gase oder brennbarem Staub). Elek- trisch betriebene Produkte erzeugen Funken, die Staub oder Dämpfe entzünden können. – Die in diesem Handbuch erwähnten Warnungen, Vorsichtsmaßnahmen und An- weisungen können nicht alle möglicherweise auftretenden Bedingungen und Si- tuationen abdecken. Der Benutzer muss verstehen, dass gesunder Menschenver- stand und Vorsicht Faktoren sind, die sich nicht in dieses Produkt integrieren las- sen, sondern vom Benutzer beizusteuern sind. – Setzen Sie das Netzteil dieses Produktes weder Regen noch Feuchtigkeit aus. In das Netzteil eindringendes Wasser erhöht die Gefahr eines Stromschlags. – Achten Sie auf die sachgemäße Benutzung des Netzkabels. Ziehen Sie nie am Netz- kabel, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Netzkabel vor Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verhed- derte Kabel erhöhen die Gefahr eines Stromschlags. – Das Netzteil muss für die Steckdose geeignet sein. Nehmen Sie keinesfalls Verän- derungen am Stecker vor. Unveränderte Stecker und geeignete Steckdosen senken die Gefahr eines Stromschlags.Teilebeschreibung | 2 CMS-30100_IM 39 2 Teilebeschreibung Kamera

4. LED-Batterieanzeige

5. LED-Aufnahmeanzeige

7. MicroSD-Steckplatz

8. Ein/Aus-Schalter für Batteriebetrieb

40 CMS-30100_IM 3 Montage Vor der Endmontage sollten Sie Folgendes berücksichtigen: Schließen Sie alles an, um sich den Komponenten vertraut zu machen. Überprüfen Sie die Funkabdeckung am vorgesehenen Montageort, indem Sie die Kom- ponenten provisorisch platzieren.

Der Monitor kann auf einem Tisch oder einer ebenen Fläche abgestellt werden. a) Klappen Sie dazu den Ständer auf der Rückseite des Monitors aus. b) Bringen Sie die beiden Antennen auf der Rückseite des Monitors in eine aufrechte Position. c) Stellen Sie den Monitor auf einer ebenen Fläche auf.

Der Monitor ist tragbar und kann mittels Akku, Netzstrom oder beidem versorgt wer- den. Wenn das Netzteil angeschlossen ist, wird der Akku aufgeladen, bis er voll ist, und das Modul dann direkt über das Netzteil versorgt. Die Batterie muss separat bezogen werden. Batterietyp: 18650

3.1.3 Einsetzen einer MicroSD-Karte (nicht im

Lieferumfang) Für Videoaufzeichnungen ist eine MicroSD-Karte erforderlich. a) Setzen Sie eine MicroSD-Karte in den Steckplatz rechts am Monitor ein. b) Einsetzen der MicroSD-Karte (passt nur in der korrekten Position). c) Es sollte eine MicroSD-Karte der Klasse 10 mit maximal 128GB verwendet werden.

3.2 Montage der Kamera

Die Kamera kann in jeder Ausrichtung und auf jedem Untergrund montiert werden, der ihr Gewicht tragen kann. Die Kamera muss in der Nähe eines Netzanschlusses montiert werden; andernfalls kann ein Verlängerungskabel erforderlich sein. Um die Kamera anzubringen, brauchen Sie folgende Werkzeuge: ü Einen geeigneten Schraubendreher für die beiliegenden Schrauben. ü Eine Bohrmaschine mit geeignetem Bohrer für die beiliegenden Dübel. a) Platzieren Sie die Kamera wie gewünschtMontage | 3 CMS-30100_IM 41 b) Markieren Sie mit einem Stift die Schraubenpositionen. c) Bohren Sie die erforderlichen Löcher. d) Setzen Sie die Dübel ein. e) Bohren Sie ein ausreichend großes Loch, um die Kabel durchzuführen. f) Ziehen Sie die erforderlichen Kabel durch die Kabeldurchführung. g) Bringen Sie die beiliegende Antenne an der Kamera an. h) Befestigen Sie die Kamera mit Hilfe der Schrauben. Falls die Kabel auf der Wand verlegt werden sollen, ist eine wetterfeste Anschlussdose erforderlich.

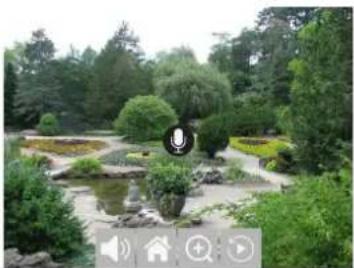

Die Kamera funktioniert kabellos und braucht nur einen Elektroanschluss. Wichtig beim Verdrahten der Kamera: – Der Kabelanschluss muss im Innenbereich oder in einer wetterfesten, im Außenbe- reich angebrachten Anschlussdose vorgenommen werden. – Das Loch muss versiegelt werden, damit kein Wasser eindringen kann. – Es wird empfohlen, alle Kabel durch das Loch zu führen. Die Reset-Taste kann au- ßen verbleiben, obwohl das nicht empfohlen wird.4 | Bildschirmmenü 42 CMS-30100_IM 4 Bildschirmmenü Abb.1: Bildschirmmenü Das Bildschirmmenü erscheint, wenn Sie die Videoaufzeichnung antippen. Taste Beschreibung Mikrofon Gedrückt halten, um mit der aktuell angezeigten Kamera zu kom- munizieren. (Achten Sie darauf, dass das Kameramikrofon einge- schaltet ist (siehe Abschnitt „Kamera-Audio aktivieren“.) Stumm Dient zum Deaktivieren/Aktivieren der Monitorlautsprecher Hauptmenü Dient zum Aufrufen des Hauptmenüs Zoom Dient zum Einzoomen der Videoaufzeichnung. Tippen Sie einmal, um den Zoommodus zu wählen. Zippen Sie erneut, um das Bild einzuzoomen. Wählen Sie das Symbol (-), um den Zoommodus wieder zu verlas- sen. Wiedergabe Dient zum Aufrufen des Wiedergabemenüs. So können Sie sich Ihre Aufzeichnungen ansehen.Einrichten Ihres Geräts | 5 CMS-30100_IM 43 5 Einrichten Ihres Geräts

5.1 Kamera hinzufügen

Abb.2: Hauptmenü - „Kamera hin- zufügen“ Abb.3: Kamera hinzufügen Der Monitor kann mit bis zu 4 Kameras synchronisiert werden. Um eine Kamera hinzu- zufügen, verfahren Sie wie folgt: a) Schalten Sie die Kamera ein, indem Sie sie an der Spannungsversorgung anschlie- ßen. b) Warten Sie 30Sekunden. c) Sie hören Folgendes: „Start configuration mode“ (Konfigurationsmodus starten). ð HINWEIS: Falls Sie keine Ansage hören, drücken Sie die Reset-Taste an der Ka- mera 6Sekunden lang, bis Sie Folgendes hören: „Werkseinstellungen wieder- herstellen“. d) Im Hauptmenü des Monitors: Wählen Sie „Kamera hinzufügen“. e) Wählen Sie „Kamera hinzufügen“. (Dies muss innerhalb von xMinuten nach dem Zurücksetzen der Kamera geschehen.) f) An der Kamera: Bei korrekter Ausführung der Schritte oben hören Sie Folgendes: - „Wireless settings, please wait“ (Funkeinstellungen. Bitte warten) - „Wireless connection successful“ (Funkverbindung erfolgreich) g) Am Monitor: Warten Sie, bis die Synchronisierung abgeschlossen ist.

5.2 Wählen Sie den WLAN-Kanal (falls

erforderlich) Abb.4: WLAN-Kanal Abb.5: WLAN-Kanal wählen Falls es viele WLAN-Netzwerke in Ihrer Umgebung gibt und der Empfang schlecht ist, können Sie den WLAN-Kanal wie folgt wechseln: a) Im Hauptmenü: Wählen Sie „Kamera hinzufügen“. b) Wählen Sie „WLAN-Kanal“. c) Wählen Sie „WLAN-Kanal“. d) Wählen Sie einen Kanal in der Liste. (Probieren Sie verschiedene Kanäle aus, falls das Empfangsproblem fortbesteht.)6 | Systembetrieb 44 CMS-30100_IM 6 Systembetrieb

Abb.6: Videowiedergabesymbol Abb.7: Hauptverzeichnis Abb.8: Datenverzeichnis Abb.9: Zeitverzeichnis Der Monitor startet die Videoaufzeichnung entsprechend den Einstellungen in „Auf- nahmeeinstellungen“. Um sich die Aufzeichnungen anzusehen, verfahren Sie wie folgt: a) Im Hauptmenü: Wählen Sie „Videowiedergabe“. b) Wählen Sie den Kameraordner (1-4) mit den gewünschten Aufzeichnungen. (Bis zu 4Kameras werden unterstützt). c) Wählen Sie den Ordner mit dem gewünschten Datum. d) Wählen Sie den Ordner mit der gewünschten Zeit. e) Wählen Sie die gewünschte Datei, um sich die Aufzeichnung anzusehen.Systembetrieb | 6 CMS-30100_IM 45 Abb.10: Dateiverzeichnis

Abb.11: Systemsprache Abb.12: Sprachauswahl Der Monitor unterstützt mehrere Sprachen, die Sie unter „Systemkonfiguration" aus- wählen können. a) Im Hauptmenü: Wählen Sie „Systemkonfiguration". b) Wählen Sie „Sprache“. c) Wählen Sie in der Liste die gewünschte Sprache.

6.2.2 Zeiteinstellung

Abb.13: Zeiteinstellung wählen Abb.14: Zeiteinstellung Datum und Uhrzeit können manuell oder per Synchronisierung mit dem Internet ein- gestellt werden. a) Im Hauptmenü: Wählen Sie „Systemkonfiguration". b) Wählen Sie „Zeiteinstellung“. c) Wählen Sie, ob die Uhrzeit automatisch eingestellt werden soll oder nicht. (Für die automatische Synchronisierung muss der Monitor eine Internetverbindung ha- ben.) Siehe Abschnitt „Kabelloses Internet". d) Zeitzone wählen (Dies muss vorgenommen werden, auch wenn die Uhrzeit auto- matisch synchronisiert wird.) e) Wählen Sie „Zeiteinstellung“, falls Sie Uhrzeit und Datum manuell einstellen wol- len. (Diese Option ist nur verfügbar, wenn „Synchronisierungszeit“ ausgeschaltet ist.6 | Systembetrieb 46 CMS-30100_IM Abb.15: Datum-/Zeiteinstellung (manuell)

6.2.3 Kabelloses Internet

Verfahren Sie wie folgt, um die kabellose Internetverbindung zu aktivieren. Diese Funk- tion ist optional, ermöglicht jedoch die Nutzung folgender Features: – App-Konnektivität – Uhrzeit- und Datumssynchronisierung a) Achten Sie darauf, dass Sie einen mit dem Internet verbundenen WLAN-Router, Ihr Passwort und den Routernamen (SSID) zur Hand haben. b) Im Hauptmenü: Wählen Sie „Systemkonfiguration". c) Wählen Sie „Kabelloses Internet". d) Aktivieren Sie „WLAN“. e) Wählen Sie „Hotspot-Liste“. f) Suchen Sie Ihren WLAN-Router und wählen Sie ihn aus. g) Geben Sie Ihr Passwort ein. ð HINWEIS: Es werden nur 2,4-GHz-Netzwerke unterstützt. h) Laden Sie sich die App „SW360“ herunter.

i) Öffnen Sie die App, melden Sie sich als neuer Benutzer an und befolgen Sie die

Anweisungen in der App.

6.2.4 Drahtloses Setup

Abb.16: Auswahl von „Drahtloses Setup“ Abb.17: WLAN-Kanal Unter Umständen kann die Reichweite des Funksignals durch andere Funknetzwerke beeinträchtigt werden, die denselben Kanal belegen. Sollte die Reichweite daher ein- geschränkt sein, kann ein Kanalwechsel Abhilfe schaffen. a) Im Hauptmenü: Wählen Sie „Systemkonfiguration". b) Wählen Sie „Drahtloses Setup“. c) Wählen Sie „WLAN-Kanal“. d) Wählen Sie einen neuen Kanal. (Der WLAN-Router ist normalerweise so einge- stellt, dass er den Kanal automatisch erkennt. Andernfalls muss auch der Kanal manuell am Router geändert werden.)Systembetrieb | 6 CMS-30100_IM 47 Abb.18: Kanalliste

6.2.5 Kamera-Audio aktivieren

Abb.19: Kamera-Audio aktivieren Abb.20: Kamera-Audio aktivieren/ deaktivieren In diesem Menü können Sie das Kameramikrofon ein- und ausschalten. Wichtig: Wenn das Kameramikrofon deaktiviert ist, ist eine 2-Wege-Kommunikation mit der Kamera nicht mehr möglich. a) Im Hauptmenü: Wählen Sie „Systemkonfiguration". b) Wählen Sie „Kamera-Audio aktivieren“. c) Wählen Sie die entsprechende Kamera und schieben Sie den Regler in die Stellung „Ein“ oder „Aus“.

6.2.6 Lautstärkeeinstellung

Abb.21: Lautstärkeeinstellung Abb.22: Lautstärke ändern Mit dieser Einstellung können Sie die Lautstärke des Monitors erhöhen oder verrin- gern. a) Im Hauptmenü: Wählen Sie „Systemkonfiguration". b) Wählen Sie „Lautstärkeeinstellung“. c) Stellen Sie die Lautstärke durch Auswahl eines der vier Lautstärkewerte (0-4) ein. In der Einstellung „0“ sind die Monitorlautsprecher stummgeschaltet.6 | Systembetrieb 48 CMS-30100_IM

6.2.7 Bildschirm-Standby

Abb.23: Bildschirm-Standby Abb.24: Bildschirm-Standby-Dauer (Zeitüberschreitung) Mit der Funktion „Bildschirm-Standby“ wird die Bildschirmabschaltung aktiviert oder deaktiviert. Bei aktivierter Bildschirm-Standby-Funktion schaltet sich der Monitorbild- schirm nach einer bestimmten Zeit ab, während sich das System im Normalbetrieb be- findet. a) Im Hauptmenü: Wählen Sie „Systemkonfiguration". b) Wählen Sie „Bildschirm-Standby“. c) Wählen Sie die Dauer, nach der sich der Monitor abschalten soll (die Zeitdauer be- ginnt nach der letzten Interaktion mit dem Monitor). Hinweis: Falls der Monitor im Batteriebetrieb läuft, sollten eine kurze Zeitdauer ge- wählt werden, um Energie zu sparen.

6.3 Kamera hinzufügen

Abb.25: Hauptmenü - „Kamera hin- zufügen“ Abb.26: Kamera hinzufügen Der Monitor kann mit bis zu 4 Kameras synchronisiert werden. Um eine Kamera hinzu- zufügen, verfahren Sie wie folgt: a) Schalten Sie die Kamera ein, indem Sie sie an der Spannungsversorgung anschlie- ßen. b) Warten Sie 30Sekunden. c) Sie hören Folgendes: „Start configuration mode“ (Konfigurationsmodus starten). ð HINWEIS: Falls Sie keine Ansage hören, drücken Sie die Reset-Taste an der Ka- mera 6Sekunden lang, bis Sie Folgendes hören: „Werkseinstellungen wieder- herstellen“. d) Im Hauptmenü des Monitors: Wählen Sie „Kamera hinzufügen“. e) Wählen Sie „Kamera hinzufügen“. (Dies muss innerhalb von xMinuten nach dem Zurücksetzen der Kamera geschehen.) f) An der Kamera: Bei korrekter Ausführung der Schritte oben hören Sie Folgendes: - „Wireless settings, please wait“ (Funkeinstellungen. Bitte warten) - „Wireless connection successful“ (Funkverbindung erfolgreich) g) Am Monitor: Warten Sie, bis die Synchronisierung abgeschlossen ist.

6.4 Aufnahmeeinstellung

Das System kann so eingestellt werden, dass es Videoaufzeichnungen in verschiedenen Modi macht. Es werden bis zu 4 separate Zeitpläne unterstützt, wobei für jeden Zeit- plan unterschiedliche Modi gewählt und eine oder mehrere installierte Kameras be- nutzt werden können. Siehe Abschnitt „Aufnahmezeitplan”. Um die Aufnahmeeinstellungen zu konfigurieren, verfahren Sie wie folgt. a) Im Hauptmenü: Wählen Sie „Aufnahmeeinstellungen“.Systembetrieb | 6 CMS-30100_IM 49 b) Wählen Sie das Speichermedium. (Dies ist nur relevant, wenn Sie eine MicroSD- Karte eingesetzt haben.) c) Wählen Sie „Speicher verwalten“, um die aktuelle Speicherbelegung anzuzeigen und die MicroSD-Karte zu formatieren. d) Wählen Sie „Überschreiben“ und legen Sie fest, ob der Monitor bei mangelndem Speicherplatz ältere Aufzeichnungen überschreiben soll oder nicht.

6.4.1 Aufnahmezeitplan

Abb.27: Aufnahmezeitplan Abb.28: Zeitplan 1-4 Abb.29: Zeitplaneinstellungen Um einen Aufnahmezeitplan einzurichten, verfahren Sie wie folgt. a) Im Hauptmenü: Wählen Sie „Aufnahmeeinstellungen“. b) Wählen Sie „Aufnahmezeitplan“. c) Wählen Sie Zeitplan 1-4. d) Aktivieren Sie den gewählten Zeitplan mit dem Schieberegler (bei Aktivierung wird er grün). e) Wählen Sie „Kanal (Kameras). f) Wählen Sie den gewünschten Kanal (die Kameras) für die Aufzeichnung. g) Wählen Sie „Wochentag“. h) Wählen Sie in der Liste die Tage, an denen eine Aufzeichnung erfolgen soll.

i) Wählen Sie „Uhrzeit“ und geben Sie die Zeitspanne für die Aufzeichnung ein.

Hinweis: Die Option „Typ“ bietet nur eine Möglichkeit („Bewegungsalarm aktivieren“) und ist standardmäßig aktiviert.

6.5 Alarmeinstellungen

Abb.30: Alarmeinstellungskanäle Der Monitor hat eine Alarmfunktion, die beim Erkennen von Bewegung ausgelöst wer- den kann. Um den Alarm zu konfigurieren, verfahren Sie wie folgt. a) Im Hauptmenü: Wählen Sie „Alarmeinstellungen“. b) Wählen Sie „Alarmlautstärke einstellen“. c) Stellen Sie die gewünschte Alarmlautstärke ein. (Bei Auslösung setzt die Alarmlaut- stärke alle sonstigen Lautstärkeeinstellungen außer Kraft.) d) Wählen Sie den Kanal (Kamera), die für die Alarmauslösung benutzt werden soll. e) Aktivieren Sie die Option „Bewegungsalarm aktivieren“ mit dem Schieberegler (bei Aktivierung wird er grün). f) Aktivieren Sie die Option „APP Alarm“ mit dem Schieberegler (bei Aktivierung wird er grün), wenn Sie Alarme auf Ihrem Smartphone empfangen wollen. (Siehe Ab- schnitt „Einrichten der Mobil-App“)6 | Systembetrieb 50 CMS-30100_IM Abb.31: Alarmeinstellungskanal konfigurieren Abb.32: Bereich bearbeiten g) Aktivieren Sie „Monitor-Tonalarm“, falls der Monitor einen akustischen Alarm ab- geben soll. h) Wählen Sie „Empfindlichkeit“, um das Ansprechverhalten des Bewegungsmelders einzustellen.

i) Wählen Sie „Bereich bearbeiten“, um Bereiche zu maskieren, in denen kein Alarm

ausgelöst werden soll. (Dies ist nützlich, falls Ihre Kamera ständig Bäume, Straßen- verkehr usw. im Blickfeld hat.) Hinweis: Orange markierte Bereiche lösen Bewegungsalarm aus.

6.6 Systemverwaltung

6.6.1 Systeminformationen

Abb.33: Systeminformationen Die Systeminformationen enthalten technische Angaben zum Monitor. Diese Angaben werden hauptsächlich gebraucht, wenn Unterstützung erforderlich ist. Um die System- informationen aufzurufen, verfahren Sie wie folgt. a) Im Hauptmenü: Wählen Sie „System verwalten“. b) Wählen Sie „Systeminformationen“.

6.6.2 Werkseinstellung

Abb.34: Werkseinstellung In diesem Menü können Sie die Werkseinstellungen auf zwei Ebenen wiederherstellen. – „Einfache Wiederherstellung“ setzt alle Einstellungen mit Ausnahme Ihrer synchro- nisierten Kameras und WLAN-Einstellungen zurück. – „Alles wiederherstellen“ setzt alle Einstellungen, einschließlich synchronisierten Kameras und WLAN-Einstellungen, zurück. – Um Ihr System wiederherzustellen, verfahren Sie wie folgt. a) Im Hauptmenü: Wählen Sie „System verwalten“. b) Wählen Sie „Werkseinstellungen“. c) Wählen Sie „Einfache Wiederherstellung“ oder „Alles wiederherstellen“.

6.6.3 Aktualisierung

Im Menü „Aktualisierung“ können Sie die Monitorfirmware mit Hilfe einer MicroSD- Karte aktualisieren. Dies wird nicht empfohlen und wird allgemein nur gebraucht, wenn Unterstützung erforderlich ist.Systembetrieb | 6 CMS-30100_IM 51
