BEDIENUNGSANLEITUNG SB 8380 SW Trevi

GEFAHR ELEKTRISCHER SCHLAGE NICT DER FEUCHTIGKEIT UND DEM REGEN AUSSETZEN

ACHTUNG

ACHTUNG: DAS GERÄT NICTÖFFNEN. IM INNERN BEFINDEN SICH KEINE VOM BENUTZER SELBST INSTANDSETZBAREN TEILE UND AUCH KEINE ERSATZTEILE. FÜR JEGLiche SERVICEARBEITEN, WENDEN SIE SICH BITTE AN EINE TREVI AUTORISIEREN KUNDENDIENSTSTELLE.

UK PLUG ONLY

PROBLEMES ET SOLUTIONS

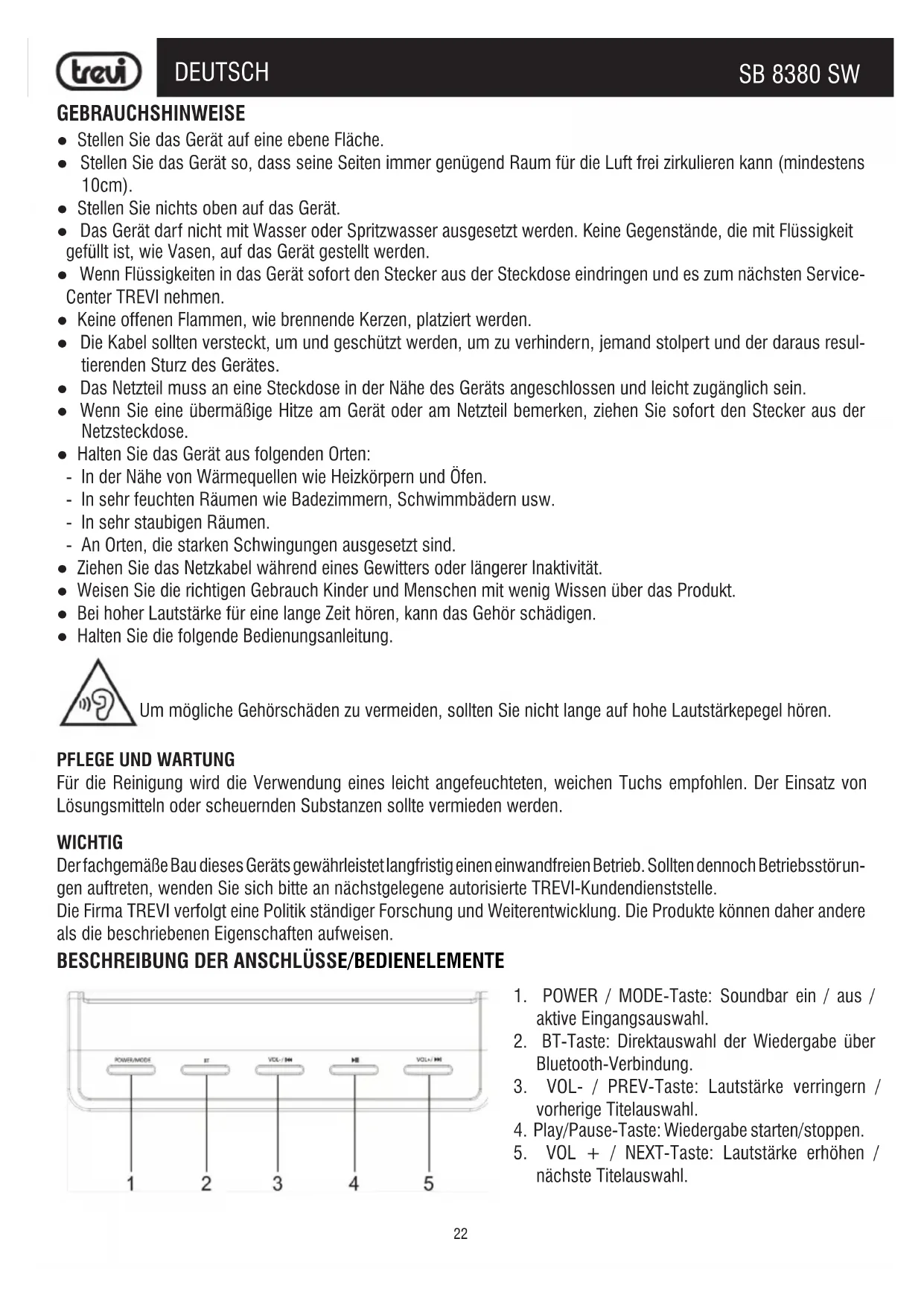

• Stellen Sie das Gerät auf eine ebene Fläche.
• Stellen Sie das Gerät so, dass seine Seiten immer genügend Raum für die Luft frei zirkulieren kann (mindestens 10cm).
• Stellen Sie nichts oben auf das Gerät.
• Das Gerätarf nicht mit Wasser oder Spritzwasser ausgesetzt werden. Keine Gegenstände, die mit Flüssigkeit gefüllt ist, wie Vasen, auf das Gerätgestellt werden.
• Wenn Flüssigkeiten in das Gerät sofort den Stecker aus der Steckdose eindringen und es zum nachsten ServiceCenter TREVI fühmen.
• Keine offenen Flammen, wie brennende Kerzen, platziert werden.
  Die Kabel sollen den versteckt, um und geschützt werden, um zu verhindern, jestand stolpert und der daus resultierenden Sturz des Gerates.
  Das Netzteil muss an eine Steckdose in der Naze des Gerats angeschlssen und leicht zuganglich sein.
• Wenn Sie eine übermäßige Hitze am Gerät oder am Netzteil bemerken,ziehen Sie sofort den Stecker aus der Netzsteckdose.

• Halten Sie das Gerät aus folgenden Orten:

• In der Höhe von Wärmequellen wie Heizkorpern und Öfen.

• In sehr feuchten Räumen wie Badezimmern, Schwimmbädern usw.
• In sehr staubigen Räumen.
• An Orten, die starken Schwingungen ausgesetzt sind.
• Ziehen Sie das Netzkabel während eines Gewitters oder längerer Inaktivität.
• Weisen Sie die richtigen Gebrauch Kinder und Menschen mit weniger Wissen über das Produkt.
• Bei hoher Lautstärke für eine lange Zeit horen, kann das Gehör schädigen.
• Halten Sie die folgende Bedienungsanleitung.

Um möglich Gehörschäden zu vermeiden, sollen den Sie nicht lange auf hohe Lautstärkepegel horen.

PFLEGE UND WARTUNG

Für die Reinigung wird die Verwendung eines leicht angefeuchteten, weichen Tuchs empfohlen. Der Einsatz von Lösungsmitteln oder scheuernden Substanzen sollen vermieden werden.

WICHTIG

Derfachgemäß Bau des Gerats gewährleistet langfristig einen einwandfrei Betrieb. Sollen dennoch Betriebsstörungen auftreten, wenden Sie sichitte an nachstgelegene autorisierte TREVI-Kundendienstelle.

Die Firma TREVI verfolgt eine Politik ständiger Forschung und Weiterentwicklung. Die Produkte können dazu als die bescribenen Eigenschaften aufweisen.

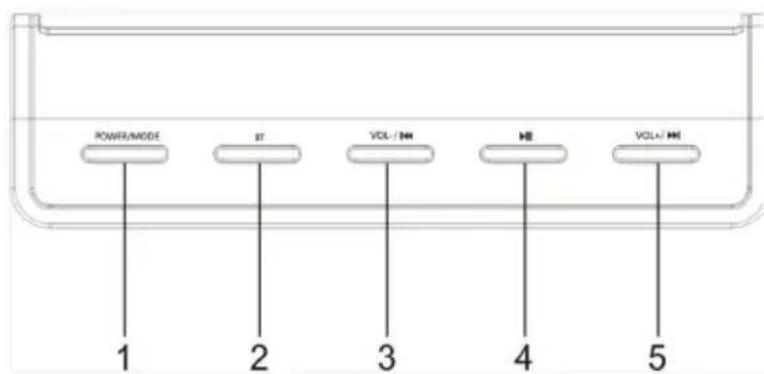

BESCHREIBUNG DER ANSCHLUSSE/BEDIENELEMENTE

1. POWER / MODE-Taste: Soundbar ein / aus / aktive Eingangsauswahl.
2. BT-Taste: Direktauswahl der Wiedergabe über Bluetooth-Verbindung.
3. VOL- / PREV-Taste: Lautstärke verringn / vorherige Titelauswahl.
4. Play/Pause-Taste: Wiedergabe starten/stuppen.
5. VOL + / NEXT-Taste: Lautstärke erhöhen / nächste Titelauswahl.

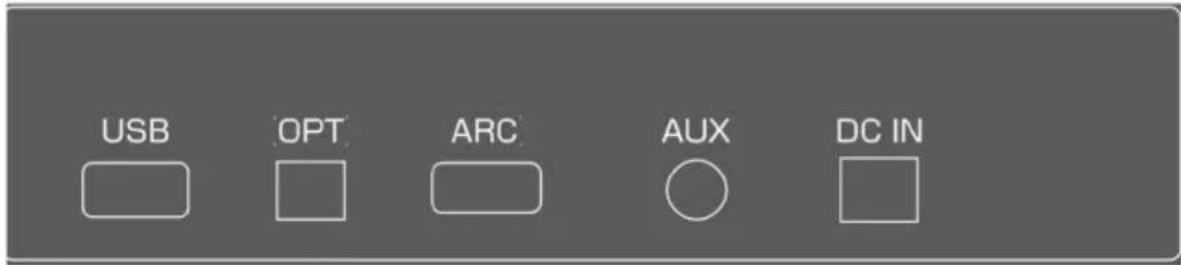

Rückseite

USB: USB-Eingang

OPT: Optischer digitaler Audioeingang.

ARC: HDMI ARC-Eingang

AUX: AUX-IN-Eingang (3,5-mm-Stereo-Klinke)

DC IN:Soundbar-Steckdose 19V = = 1,5A.

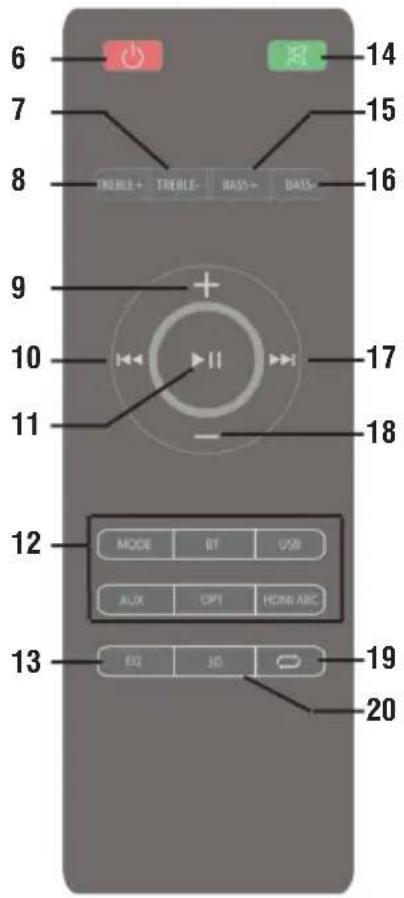

BESCHREIBUNG DER FERNBEDIENUNG

1. POWER-Taste: Ein / Aus.
   7/8. TREBLE + und - Tasten: Höheneinstellung
2. • Taste: Lautstärke + Einstellung
3. PREV-Taste: Auswahl des vorherigen Titels.
4. Play/Pause-Taste: Play/Pause.
5. Direktwahltasten in aktiven Eingangen
6. EQ-Taste: Auswahl der Audio-Entzerrung (3).
7. MUTE-Taste: Audio-Deaktivierung / Aktivierung.
   15/16. BASS + und - Tasten: Basseinstellung
8. NEXT-Taste:{nachste Titelauswahl.
9. Taste -: Lautstärkeregelung -.
10. REPEAT-Taste: ONE (Einzeltitel wiederholen), ALL (Alle Titel wiederholen).
11. 3D-Taste: Surround-Effekt.

FERNBEDIENBATTERIEN

Die Fernbedienung Funktioniert mit zwei Batterien vom Typ "AAA" (nicht mitgeliefert), die in das Batteriefach auf der Rückseite eingesetzt werden.

Beachten Sie beim Einlagen der Batterien die im Batteriefach angegebenen Polaritäten.

ENERGIEVERSORGUNG

• Verbinden Sie den Stecker des mitgelieferten Netzteils mit der DC IN-Buchse auf der Rückseite der Soundbar und verbinden Sie das Netzteil mit einer Steckdose.
• Stecken Sie den Stecker des Netzkabels des Subwoofer in eine Steckdose.

EIN / AUS UND AUTOMATISCHE AUSSCHALTUNG Funktion

Schalten Sie den Subwoofer ein

1. Drücken Sie den EIN / AUS-Schalter hinter dem Subwoofer und drehen Sieihn in die Position "EIN", um das Gerät einzuschalten.
2. Drücken Sie die Taste (6) auf der Fernbedienung, um die Soundbar einzuschalten

3. Die drahtlose Verbindung zwischen Soundbar und Subwoofer wird automatisch hergestellt, wenn dies nicht geschieht, schalten Sie beide Geräte aus und wieder ein oder führen Sie den Pairing-Vorgang durch:

4. Wahlen Sie die Bluetooth-Funktion mit der BT-Taste (2) (BT blinkt im Display).

5. Halten Sie die Play/Pause-Taste (11) auf der Fernbedienung gedrückt, bis im Display PAIR erscheint.
   Warten Sie, bis das rote Licht auf der Rückseite des Subwoofoers von Blinken zu Dauerlicht wechselt.

Hinweis:

• Es dauert ein paar Sekunden (oder länger) fur die Verbindung zwischen Soundbar und Subwoofer.
• Je{naher die Soundbar und der Subwoofer sind,desto better ist die Klangqualitat.Wir empfehlen, die Soundbar und den Subwoofer so nah wie möglich zu platzieren und zu vermeiden: --Hindernisse zwischen der Soundbar und dem Subwoofer. -- Gerate, die die gleiche Frequenz wie die drahtlose Verbindung verwenden,z.B.Mikrowellenherd,WLAN-Router,medizinische Gerate.

Einschalten / Standby der Soundbar

1. Drücken Sie die POWER-Taste (1) oder (6) auf der Fernbedienung, um die Soundleiste einzuschalten. nach einigen Sekunden schaltet sich auch der Subwoofer automatisch ein.
2. Drücken Sie die POWER-Taste (1) oder (6) auf der Fernbedienung, um die Soundbar in den Standby-Modus zu versetzen; nach einigen Minuten geht auch der Subwoofer automatisch in den Stand-by-Modus.

Dieses Gerät verfügt über eine AutoPower Off-Funktion. Diese Funktion erhögt die automatische Abschaltung nach einigen Minuten, wenn kein Audiosignal an den Eingängen anliegt.

Hinweis:

• Wenn der Ton Basis gilt nicht für den Betrieb reagiert oder nicht ordnungsgemäß Funktioniert,ziehen Sie das Netzkabel fur 30 Sekunden,um das Gerät zurückzusetzen.

Hinweis:

• Beim Anschluss an den Kopfhörerausgang ein Fernsehgerät oder ein Gerät, das einen eigenen Laufsprecher besitzt, diese in der Regel deaktiviert, und um eine gute Ausgangssignal notwendig, um die Lautstärke auf den Höchstwert durch die Befehle der TV (oder Gerät) anpassen.
• Beim Anschluss an den Audioausgang des TV-Scart (oder einem Audio-Ausgang, die nicht die Kopfhörerbuchse des anderen Geräts), der Ebene der Soundausgabe ist konstant und nicht einstellbar über den Befehl besitzen die TV (oder Gerät); die Lautsprecher des Fernsehers (oder Gerät) nicht deaktiviert ist und wenn man zum Schweigen sie brauchen, um die Lautstärke zu senken sollenen ganz anders die Reproduktion ist zusammen zum Ton Basis.

Hinweis:

• Einige Audio-Ausgänge, die Sie die Sound Bar anzuschreiben (wie Kopfhörer-Ausgang) kann eine eigene Lautstärkeregelung: sicherzustellen, dass Sie auf dem Quellgerät ein angemessener Audioausgang sonst die Klangbasis wird auch bei maximaler Lautstärke Sound eingestellt haben.
• Wenn der Ton durch die solide Basis verzerrt gespielt bedeutet, dass das Eingangssignal zu stark ist: die Lautstärke des Klangdatenbank oder auf einer ebenen Audiogerät ausgegeben mehr schlecht bezahlt.
• Bei Anschluss an ein Fernsehgerät über den Kopfhörerausgang kann es vorkommen, dass der von der Soundbar wiedergegebene Ton selbst bei maximaler Lautstärke gering ist; In dieser Fall versuchen Sie, die Soundbar über einen Adapter (nicht mitgeliefert) mit dem Audio-Scart-Ausgang zu verbinden.

LAUTSTÄRKEEINSTELLUNG UND STUMMFUNKTION

1. Drücken Sie die Taste + (9) auf der Fernbedienung oder halten Sie die Taste VOI + (5) am Gerät einige Sekunden lang gedrückt, um die Lautstarke des Geräts zu erhöhen.
2. Drücken Sie die Taste - (18) auf der Fernbedienung oder halten Sie die Taste VOL- (3) am Gerät einige Sekunden lang gedrückt, um die Lautstärke zu verringn.

MUTE-Funktion: Mit der MUTE-Taste (14) auf der Fernbedienung kann die Stummschaltung des Gerätes aktiviert werden. Um das Hören wieder zu aktivieren, drücken Sie erneut die MUTE-Taste (14).

USB-EINGANG

1. Stecken Sie einen USB-Speicher in den USB-Eingang;
2. Schalten Sie das Gerät ein. Der Inhalt des USB wird automatisch abgespielt.
3. Drücken Sie die Taste (11) auf der Fernbedienung oder die Taste (4) am Gerät, um die Wiedergabe vorübergehend zu stoppen. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen;
4. Drücken Sie die Taste (10) oder (17) auf der Fernbedienung oder die Tasten (3) oder (5) am Gerät, um zum vorherigen oder{nachsten Titel zu springen.
5. Drücken Sie die REPEAT-Taste (19) auf der Fernbedienung, um die kontinuierliche Wiedergabe eines einzelnen Titels (ONE) oder aller Titel (ALL) zu aktivieren.

AUX IN

1. Verbinden Sie den AUX-Eingang auf der Rückseite der Soundbar mit einem 3,5-mm-Stereo-Buchsenkabel mit dem Kopfhörer-/ Audioausgang des Fernsehgeräts oder eines anderen Quellgeräts.
2. Wahlen Sie den AUX-Eingang.
3. Informationen zur korrekten Tonwiedergabe finden Sie im Kapitel LAUTSTÄRKEEINSTELLUNG UND STUMMFUNKTION und in der Bedienungsanleitung des Quellgerats.

OPTISCHER EINGANG

1. Verwenden Sie ein digitales optisches Kabel (nicht im Lieferumfang enthalten), um den OPT-Eingang mit dem digitalen optischen Ausgang des Fernsehgeräts oder eines anderen Quellgeräts zu verbinden:
2. Schalten Sie das Gerät ein und wahren Sie den OPT-Eingang.

Hinweis:

• Bevor Sie das optische Kabel anschließen, achten Sie darauf, die Steckerschutzabdeckung zu entfern, wenn Ihr Kabel damit ausgestellt ist.
• Bei einigen Fernsehgeräten oder Geräten muss der digitale optische Ausgang aktiviert werden.
  PCM Digital Audio muss auf dem Quellgerat fur die Wiedergabe von thism Einang eingestellt sein.

HDMI ARC IN

Die HDMI ARC-Buchse erhögt die Tonwiedergabe und die gemeinsame Steuerung der Soundbar und des Quellgerats bei einigen Grundfunktionen (wie Lautstärkeregelung oder Stummschaltung).

Überprüfen Sie die vollständige Seite der verfügbaren ARC-Funktionen im Handbuch des Quellgeräts.

1. Verwenden Sie ein HDMI-Kabel, um den HDMI ARC-Eingang auf der Rückseite der Soundbar mit einer HDMI ARC-Buchse an Ihr Fremnernfer oder einem anderen Quellgerät zu verbinden.
2. Wahlen Sie den HDMI ARC-Eingang an der Soundbar (ARC auf dem Display);
3. Der Ton des auf dem Quellgerät angezeigten Programms wird abgespielt.

Hinweis: Das Quellgerät muss über eine ARC-kompatible HDMI-Buchse verfügen. bei einigen Geräten muss diese Funktion (sofern vorhanden) über das Menu aktiviert werden. Überprüfen Sie die HDMI ARC-Kompatibilität und die verfügbaren Funktionen im Benutzerhandbuch des Quellgerats.

BLUETOOTH-BETRIEB

1. Schalten Sie das Gerä ein und wahren Sie die BLUETOOTH-Funktion (BT blinkt im Display);
2. Das System wechselt automatisch in den Pairing-Modus;
3. Aktivieren Sie die Bluetooth-Funktion des zu koppelnden externen Geräts;
4. Beginnen Sie mit deruche nach Geraten. Am Ende wahlen Sie das Gerat "SB 8380 SW";
5. Geben Sie bei Aufforderung das Password "0000" ein;
6. Drücken Sie die Taste (11) auf der Fernbedienung oder die Taste (4) am Gerät, um die Wiedergabe zu starten und die Tasten (10) oder (17) auf der Fernbedienung oder die Taste (3) oder (5) am Gerät, um Titel auszuwahlen.

VORAUSGLEICHUNGEN

Die Soundbar verfügt über ein voreingestelltes Equalizer-System. Drücken Sie während der Wiedergabe mehrmals die EQ-Taste (13), um die Audiodynamik auszuwahlen, die am besten zum wiederergegebenen Musikstil passt. Drücken Sie die 3D-Taste (20), um einen Surround-Effekt zu erzielen.

HOCH- UND NIEDRIGSTEINSTELLUNG

Die Hohen konnen mit den Tasten TREBLE + (8) und TREBLE- (7) auf der Fernbedienung eingestellt werden. Die Basstone konnen mit den Tasten BASS + (15) und BASS- (16) auf der Fernbedienung eingestellt werden

PROBLEME UND LÖSUNGEN

Wenn ihre Soundleiste nicht ordnungsgemäß Funktioniert, überprüfen Sie diese kurze(Liste, bevor Sie sie zu einem autorisierten TREVI-Servicecenter bringen.

Versuchen Sie auf keinen Fall, das Gerät selbst zu reparieren, da sonst die Garantie erlischt. Nur die technischen Kundendienstzentren von TREVI sind autorisiert, Eingriffe an thisem Produkt vorzunehmen.

Keinen Ton:

• Stellen Sie sicher, dass die MUTE-Funktion nicht aktiviert ist.
• Überprüfen Sie, ob Sie den richtigen Eingang ausgewählten haben.
• Überprüfen Sie die Lautstärke der Soundbar und des Fernsehers (oder des angeschlossenen Geräts) und stellen Sie sie ein.

Die Soundbar schaltet sich nicht automatisch ein oder aus:

• Überprüfen Sie, ob Sie das Netzkabel richtig eingesteckt haben.
• Wenn die Soundbar für eine bestimmte Zeit kein Signal empfangt oder die Lautstärke auf 0 stehen, schaltet sie sich automatisch aus (Energiesparmodus).

Probleme beim Pairing mit Bluetooth-Geräten:

• Wenn die Klangqualität nach dem Bluetooth-Pairing mit einem externen Gerät schlecht ist, bringen Sie das externe Gerät;naher an die Soundbar oder entfern den sie alle Hindernisse zwischen themn.
• Wenn die Verbindung zwischen Soundbar und Gerät nicht erfolgreich ist, überprüfen Sie, ob die Pairing-Funktion des Geräts aktiviert ist; Informationen zur Aktivierung der Funktion finden Sie im Gerätehandbuch.

Die Soundbar verdict sich nicht mit dem Subwoofer:

Die drahtlose Verbindung Funktioniert in einem Bereich mit schwachem Signal möglichwerweise nicht normal.
- Bitte installmenten Sie eine Soundbar nahe genug am kabellosen Subwoofer.
- Installieren Sie die Soundbar oder den Subwoofer nicht auf einem Metallgehäuse, wenn Sie eine optimale Leistung erzielen möhen.
- Vermeiden Sie Hindernisse zwischen der Soundbar und dem Subwoofer.

Die Fernbedienung Funktioniert nicht:

• Ersetzen Sie die Batterien.

Befehle reagieren nicht:

• Trennen Sie das Netzteil für 30 Sekunden vom Netz, um einen Reset durchzuführen.

TECHNISCHE EIGENSCHAFTEN

Stromversorgung der Soundbar: 19V =1,5A

Subwoofer-Netzteil: .100-240V 50-60Hz

Lautsprecher: 2x 2 " + SUB 5,25"

Maximale Audioleistung: ... 90W (2x15W + 60W)

Bluetooth-Sendeleitung: 1mW

Bluetooth-Übertragungsfrequency: 2,4 GHz

Abmessungen der Soundbar: 410x95x65mm

Subwoofer Abmessungen: 220x193x270mm

Gesamtgewicht: 3,5 kg

NOTAS PARA EL USO

Hinweise zur ordnungsgemäBen Entsorgungsdukts.

Das auf dem Gerät angebrachte Symbol weist daraufhin, dass das Altgerät "getrennt zu sammeln" ist und das Produkt dazu nicht zusammen mit dem Gemeindeabfall entsorgt werden darf. Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeindeverwaltung eingerichteten "Wertstoffsmelstellungen" bringen oder dem Handler beim Kauf eines neuen Produkts übergeben.

Die getrennte Müllsammlung und anschließende Aufbereitung, Wiederverwertung und Entsorgung fordern die Herstellung von Geräten unter Verwendung wiederverwerteter Materialien und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer falschen Müllverwaltung. Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.
