MANUALE UTENTE SB 8380 SW Trevi

• Vicino a forti fonti di calorie, come impianti di riscaldamento centralizzato o stufe.
• In luoghi molto umidi come bagni, piscine, ecc.
• In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.
• Posizione l'apparecchio in modo tale che ci sa sempre spazio sufficiente per la libera circolazione dell'aria (almeno 5 cm).
• Non bloccare o coprre le prese d'aria.
• Se del liquido penetrà nell'apparecchio, scollegarlo immediatamente alla presa e portarlo al centro di assistenza autorizzato TREVI più vicino.
• Prima di accendere l'apparecchio, verificare sempre che il cavo di alimentazione e il cavo di collegamento siano installati correttamente.
• Non posizionare fonti di fiamme libere, come candele accese, su quello dispositivo.
• L'apparecchio non deve essere esposto a gocce o spruzzi d'acqua. Nessun oggetto riempito con acqua come vasi, deve essere posizionato sull'unità.
• L'adattatore di corrente deve essere collegato a una presa vicina al dispositivo e deve essere facilemente accessibile.
• Se si notation un calore excessivo sul dispositivo o sull'adattatore di corrente, scollegare immediamente la spina dalla presa di corrente principale.
• Non tirare il cavo di alimentazione
• Conservare quello manuale per riferimenti futuri.

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANT

La buona costruzione di questo appearecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi quale inconvenientne, sare opportuno consultere il più vicino Centro Assistenza autorizzato TREVI. TREVI perseguè una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quella descritte.

DESCRIZIONE COMANDI COLLEGAMENTI

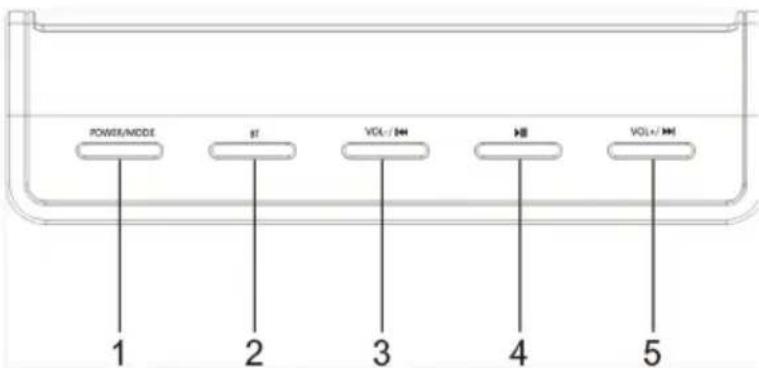

Pannello superiore

1. Tasto POWER/MODE: accensione/spegnimento soundbar / selezione ingresso attivo.
2. Tasto BT: selezione diretta riproduzione tramite collegamento Bluetooth.
3. Tasto VOL- / «: diminuzione Volume/ selezione traccia precedente.
4. Tasto Play/Pausa: avvio/arresto della riproduzione
5. Tasto VOI + / : aumento Volume / selezione traccia successiva.

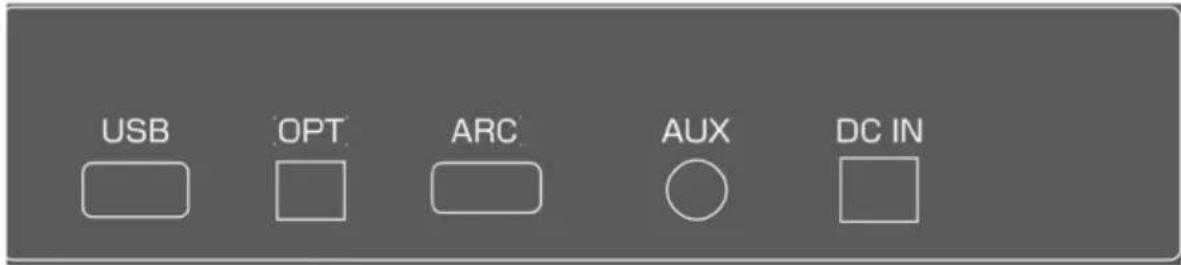

Pannello posteriore - Ingressi e presa di alimentazione

USB: ingresso USB

OPT: ingresso Audio digitale Ottico.

ARC: ingresso HDMI ARC

AUX: ingresso AUX-IN (jack 3.5mm stereo)

DC IN: presa di alimentazione soundbar 19V = = 1,5A.

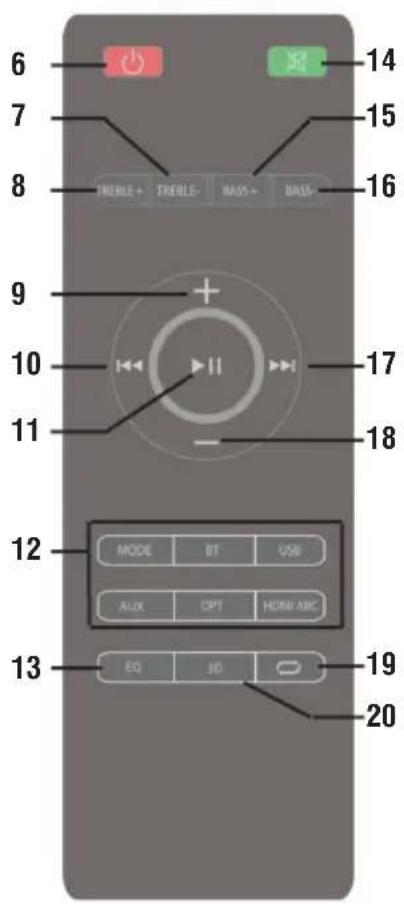

TELECOMANDO

1. Tasto accensione/spegnimento.
   7/8. Tasti TREBLE+ e- regolazione alto
2. Tasto +: regolazione Volume +
3. Tasto: selezione traccia precedente.
4. Tasto II: riproduzione/pausa.
5. Tasti di selezione diretta infigressi attivi
6. Tasto EQ: selezione dell'equalizzazione audio (3).
7. Tasto MUTE: disattivazione/attivazione audio.
   15/16. Tasti BASS + e -: regolazione bassi
8. Tasto: selezione traccia successiva.
9. Tasto -: regolazione Volume -.
10. Tasto REPEAT: ONE (ripetizione singola traccia), ALL (ripetizione di tutte le traccce).
11. Tasto 3D: effetto surround.

BATTERIE DEL TELECOMANDO

Il telecomando funziona con due batterie tipo "AAA" (non fornite) da insere nel vano batterieippo sul retro. All'inserimento delle batterie, rispetto le polarita' indicate nel vano batterie.

ALIMENTAZIONE

• Collegare lo spinotto dell'alimentatore in dotazione alla presa DC IN 19V 1,5A posta sul retro della sound bar e collegare l'alimentatore ad una presa di corrente.
• Inserire la spina del cavo di alimentazione del Subwoofer ad una presa elettrica.

ACCENSIONE/SPEGNIMENTO E FUNZIONE AUTO POWER OFF

Accensione del subwoofer

1. Premere l'interruttore ON/OFF posizionato dietro al Subwoofer e portarlo in posizione "ON" per accendere l'apparecchio.
2. Premere il tasto (6) sul telecomando per accendere la Sound bar

3. Il collegamento wireless tra la soundbar e il subwoofer avverra in maniera automatica, se questo non dovesse avvenire, spegnere e riaccendere entrambi gli appearechi oppure effettuare l'operazione di accoppiamento:

4. Selezionare tramite il tasting BT (2) la funzione bluetooth (BT lampeggiante sul display).

5. Premere a lungo il tasting Play/Pausa (11) del telecomando fino a quando sul display compare la scritta PAIR.
6. Attendere che la spia rossa presente sul retro del subwoofer da almpeggiante diventi accesa fissa.

Nota:

Per la connession tra Soundbar e Subwoofer sono necessari alcuni secondi (o un periodo maggiore).
- Più la Soundbar e il subwoofer sono vicini, migliorare sare la qualità del suono. Si consiglia di posizione la Soundbar e il Subwoofer il più vicino possibile ed evitare: --Ostacoli tra la Soundbar e il Subwoofer. --Dispositivi che utilizzato la stessa frequenza della connessione wireless, ad esempio forn o microonde, router LAN wireless, appearechi medici.

Accensione/Stand-by della soundbar

1. Premere il tasto POWER (1) o (6) sul telecomando per accendere la Sound bar; dopo quello secondoanche il Subwoofer si accenderà automaticamente.
2. Premere il tasto POWER (1) o (6) sul telecomando per portare la soundbar in modalità Stand-by; dopo quello minutoanche il Subwoofer si portera in modalità Stand-by automaticamente.

Questo dispositivo è dotato di funzione AutoPower Off;但这 funzione permette lo spegnimento automatico dopo alcuni minuti in assenza di segnale audio sugli ingressi.

Nota:

• Nel caso la Sound bar non rispondesse ai comandi o non funzionasse correttamente, scollegare l'alimentatore alla presa di rete per 30 secondi per effettuire un reset.

Note:

In caso di collegamento all'uscita cuffie di un Tv o di un dispositivo dotato di altoparlanti propri,questi, solitamente, verranno disattivati e per avere un buon segnale in uscita e' necessario regolare il volume al massimo livello tramite i comandi propri del Tv (o del dispositivo).
In caso di collegamento all'uscita audio-scart di un Tv (o una qualunque uscita audio che non sia la presa cuffie di un'alto dispositivo), il livello dell'audio in uscita e costante e non e regolabile tramite i comandi propri del Tv (o del dispositivo); gli altoparlanti del Tv (o del dispositivo) non verrano disattativi e se si desidera silenziarli e necessario abbassare completamente il volume altrimenti e possibile regolarli per una riproduzione sonora che si va ad aggiungere a quella della Soundbar.

Attenzione:

• Alcune uscite audio a cui si collega la Soundbar (come la presa uscita cuffie) possono aver una propria regolazione del volume: assicurarsi di aver regolato sul dispositivo sorgente un adeguato livello audio in uscita altrimenti la Soundbaranche al massimo volume suonera' piano.
  In caso il suono riprodotto alla Soundbar risulti distorto significica che il segnale in ingresso e troppo forte: abbassare il volume della Soundbar o regolare sul dispositivo sorgente un livello audio in uscita piu' basso.
• Nel caso di collegamento ad un Tv tramite uscita cuffie, puo' capitore che l'audio riprodotto alla Soundbar risulti bassoanche al massimo volume; in quello caso provare a collegare la Soundbar all'uscita audio-scart tramite un adattatore (non fornito).

REGOLAZIONE VOLUME E FUNZIONE MUTE

1. Premere il tasting + (9) sul telecomando oppure tenere premuto per quale secondo il tasting VOI+/ (5) sull'unita per augmentare il volume del dispositivo.
2. Premere il tasto - (18) sul telecomando oppure tenere premuto per quale secondo il tasto VOL- / « (3) sull'unita per diminuire il volume

Funzione MUTE: e' possibile attivare la funzione di esclusione audio dell'apparecchio tramite il tasto MUTE (14) sul telecomando. Per riattivare l'ascolto premere nuovamente il tasto MUTE (14).

INGRESSO USB

1. Inserire una memoria USB nell'ingresso USB:
2. Accendere l'apparecchio. Verra automaticamente riprodotto il contenuto della USB:
3. Premere il tasting > II (11) del telecomando oppure il tasting (4) sull'unità, per arrestare momentaneamente la riproduzione. Ripremerlo per riprendere la riproduzione:
4. Premere il tasto (10) o (17) del telecomando oppure i tasti (3) o (5) sull'unità, per passare alla traccia precedente o successiva.
5. Premere il tasto REPEAT (19) sul telecommando per attivare la riproduzione continua di un singolo brano (ONE) o di tutti i brani (ALL).

INGRESSO AUX

1. Utilizzare un cavo con presa jack 3.5mm Stereo per collegare l'ingresso AUX posto sul retro della sound bar all'uscita cuffie/ audio del TV o di un'alto dispositivo sorgente:
2. Selezionare I'ingresso AUX:
3. Per una corretta riproduzione sonora fare riferimento al capitolo REGOLAZIONE VOLUME E FUNZIONE MUTE e al manuale dell'apparecchio sorgente.

INGRESSO OTTICO

1. Utilizzare un cavo ottico digitale (non inluso) per collegare l'ingresso OPT all'uscita ottica digitale del TV o di un'alto dispositivo sorgente:
2. Accendere l'apparecchio e selezionare l'ingresso OPT.

Note:

• Prima di connettere il cavo ottico, assicurarsi di rimuovere il coperchio di protezione della spina se il vosto cavo ne è dotato.
• Su alcuni TV o dispositiivi e' necessario abilitare l'uscita ottica digitale.
  Per la riproduzione da quello ingresso e' necessario impostare sul dispositivo sorgente l'audio digitale PCM.

INGRESSO HDMI ARC

La presa HDMI ARC consente la riproduzione sonora ed il controllo congiunto della sound bar e del dispositivo sorgente su alcune funzioni base (come ad esempio la regolazione volume o la funzione mute).

Verificare sul manuale del dispositivo sorgente la lista completa delle funzionalità ARC disponibili.

1. Utilizzare un cavo HDMI per collegare l'ingresso HDMI ARC posto sul retro della sound bar ad una presa HDMI ARC del TV o di un'alto dispositivo sorgente.
2. Selezionare I'ingresso HDMI ARC sulla soundbar (ARC sul display):
3. Verrà riproduotto l'audio del programma in visione sul dispositivo sorgente.

Note: il dispositivo sorgente deve ave una presa HDMI con compatibilità ARC; in alcuni dispositiviquesta funzione (se presente)deveseccesserattivadalmenu.Verificaretramite manuale utente deldispositivo sorgente la compatibilitàHDMIARC e lefunzialitàdisponibili.

1. Accendere l'apparecchio e selezionare la funzione BLUETOOTH (BT lampeggiante sul display);
2. Ilsystemasiportera automaticamente in modalitaaccoppiamento;
3. Attivare la funzionalità Bluetooth sul dispositorio esterno da accoppiare;
4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "SB 8380 SW";
5. Inserire la password "0000" se richiesto;
6. Premere il tasto II (11) del telecomando oppure il tasto (4) sull'unita per avviare la riproduzione e i tasti (10) o (17) del telecomando oppure i tasti (3) o (5) sull'unita per selezionare i brani.

PRE EQUALIZZAZIONI

La sound bar dispone di un sistema di equalizzazione pre impostato, premere più volte il tasto EQ (13) durante la riproduzione per selezionare la dinamica audio che meglio si adatta allo stile musicale in riproduzione.

Premere il tasto 3D (20) per avere un effetto surround.

REGOLAZIONE TONI ALTI e BASSI

E' possible regolare i toni alto tramite i tasti TREBLE+ (8) e TREBLE- (7) del telecomando.

E' possible regolare i toni bassi tramite i tasti BASS+ (15) e BASS- (16) del telecomando.

PROBLEMESOLUZIONI

Se la vostra Sound bar non funzionasse correttamente controllare esta breve lista prima di portarla presso un centro assistenza autorizzato TREVI.

In agli caso non tentare di riparare l'apparecchio da soli, quellofarebbe decadere la garanzia. Solo i centri assistenza tecnica TREVI sono autorizzati ad eseguire interventi su quello prodotto.

Assenza di suono:

• Controllare che non sia insertita la funzione MUTE.
• Controllare di averere selezionato l'ingresso corretto.
• Controllare e regolare il volume della Sound Bar e del Tv (o del dispositivo collegato).

La Sound Bar non si accende o si spegne automaticamente:

• Controllare di averere correttamente inserto il cavo di alimentazione.
• Qualora la Sound Bar non riceva un segnale per un dato tempo oppure abbia il Volume a livello 0, questa si spegnerà automaticamente (risparmio energetico).

Problemi di accoppiamento con dispositivi Bluetooth:

• Se dopo l'accoppiamento Bluetooth con un dispositivo esterno la qualità audio è scarsa, portare il dispositivo esterno più vicino alla soundbar o rimuovere qualsiasi ostacolo tra di loro.
• Se la connessione tra la soundbar e il disposativo non avviene, verificare che la funzione di accoppiamento del disposativo sia abilitata; fare riferimento al manuale del disposativo per abilitare la funzione.
• Se l'accoppiamento con il disposativo esterno si attiva e disattiva continuamente, portare il disposativo esterno più vicino alla sound bar o rimuovere qualsiasi ostacolo tra di loro. Con alcuni dispositiivi esterni l'accoppiamento Bluetooth può disattivarsi automaticamente per salvaguardare i consumi della sua batteria, quello non è un

malfunzionamento dell'apparecchio.

La soundbar non si collega al Subwoofer:

Il collegamento Wireless potrebbe non funzionare normalmente in un'area in cui il segnale è debole.
- Si prega di installare a Soundbar abbastanza vicina al subwoofer wireless.
Non installare la Soundbar o il Subwoofer su un mobile di metallo se si desidera ottenere una performance ottimale.
Evitare ostacoli tra la Soundbar e il Subwoofer.

II telecomando non funziona:

Sostituire le batterie.

I comandi non rispondono:

• Scollegare l'alimentatore alla presa di rete per 30 secondi per effettuire un reset.

CARATTERISTICHE TECNICHE

Alimentazione Sound bar:

19V = = 1,5A

Alimentazione Subwoofer:

100-240V 50-60Hz

Altoparlanti: 2x 2^ + SUB 5.25

Potenza audio massima:

Potenza di trasmissione Bluetooth:

Frequenza di trasmissione Bluetooth:

Dimensioni Sound bar:

Dimensioni Subwoofer:

Peso totale: 3,5 Kg

90W (2x15W + 60W)

1mW

2,4GHz

410x95x65mm

220x193x270mm

NOTES ON USE

INFORMAZIONI AGLI UTENTI ai sensi del Decreto

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vitaagli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiatura aventi lato maggiore inferiore a 25~cm . L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'application delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Il fabbricante TREVI dichiarare che il tipo di apparecchiatura SB 8380 SW è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet
