Tipo di prodotto	Soundbar
Marca	Trevi
Modello	SB 8340 SW
Dimensioni (barra sonora)	780 x 60 x 60 mm
Dimensioni (subwoofer)	780 x 60 x 60 mm
Peso	1,4 kg
Alimentazione	5 V = 2 A (alimentatore incluso)
Consumo elettrico	16 W
Potenza di uscita massima	40 W (4 x 5 W + 20 W)
Risposta in frequenza	50 Hz - 18 kHz
Rapporto segnale/rumore	≥ 75 dB
Ingressi audio	Bluetooth, USB, SD (scheda TF), AUX 3,5 mm, Ottico
Controllo	Telecomando (pile AAA) e pulsanti sull'apparecchio
Equalizzatore preimpostato	Normal, Rock, Pop, Classical, Jazz, Country
Funzione Mute	Sì (tramite telecomando)
Spegnimento automatico	Dopo 10 minuti senza segnale audio
Pulizia	Panno morbido leggermente umido; evitare solventi e abrasivi
Sicurezza	Non esporre all'acqua, a fonti di calore, a vibrazioni
Ricambi	Non forniti; contattare il centro assistenza autorizzato Trevi
Garanzia	Annullata in caso di apertura da parte di personale non autorizzato
Bluetooth	Potenza 1 mW, banda 2,4 GHz, codice di accoppiamento 0000
Montaggio a parete	Possibile (fori di montaggio)
Ripristino	Scollegare il cavo di alimentazione per 30 secondi

Domande frequenti - SB 8340 SW Trevi

Come accendere e spegnere la soundbar?

Tenere premuto il pulsante ⏻ (1) sull'apparecchio per alcuni secondi per accendere o spegnere. È possibile utilizzare anche il pulsante Accensione/Spegnimento (12) del telecomando.

Perché non esce alcun suono dalla soundbar?

Verificare che la funzione MUTE non sia attivata (pulsante 19 sul telecomando). Assicurarsi che l'ingresso corretto sia selezionato (AUX, Bluetooth, USB, SD, Ottico) e regolare il volume della soundbar e della sorgente.

Come associare un dispositivo Bluetooth?

Accendere la soundbar e selezionare la funzione Bluetooth tramite il pulsante (13) del telecomando. Attivare il Bluetooth sul dispositivo, cercare 'SB 8340 SW' e accoppiare. Se necessario, inserire il codice 0000.

Il telecomando non funziona, cosa fare?

Sostituire le pile del telecomando con due pile AAA nuove rispettando la polarità. Se il problema persiste, verificare che nessun ostacolo blocchi il segnale a infrarossi.

Come utilizzare l'equalizzatore?

Durante la riproduzione, premere più volte il pulsante EQ (17) del telecomando per scegliere tra i preset: Normal, Rock, Pop, Classical, Jazz, Country.

Cosa fare se la soundbar si spegne automaticamente?

La soundbar è dotata di spegnimento automatico dopo 10 minuti senza segnale audio. Per evitarlo, assicurarsi che un segnale audio venga inviato continuamente. Per ripristinare, scollegare l'alimentazione per 30 secondi.

Come pulire la soundbar?

Utilizzare un panno morbido leggermente umido. Non utilizzare mai solventi o sostanze abrasive. Evitare che liquidi penetrino all'interno dell'apparecchio.

La connessione Bluetooth è instabile, cosa fare?

Avvicinare il dispositivo sorgente alla soundbar ed eliminare gli ostacoli tra loro. Se il problema persiste, premere il pulsante UNPAIR (21) del telecomando per dissociare e riassociare.

Come ripristinare la soundbar in caso di malfunzionamento?

Scollegare il cavo di alimentazione della soundbar dalla presa di corrente per almeno 30 secondi, quindi ricollegarlo. Ciò ripristinerà l'apparecchio.

Posso collegare un disco rigido esterno alla porta USB?

La porta USB è destinata a chiavette USB e schede SD (TF). I dischi rigidi esterni potrebbero non essere riconosciuti a causa del loro consumo elettrico più elevato. Utilizzare preferibilmente una chiavetta USB formattata in FAT32.

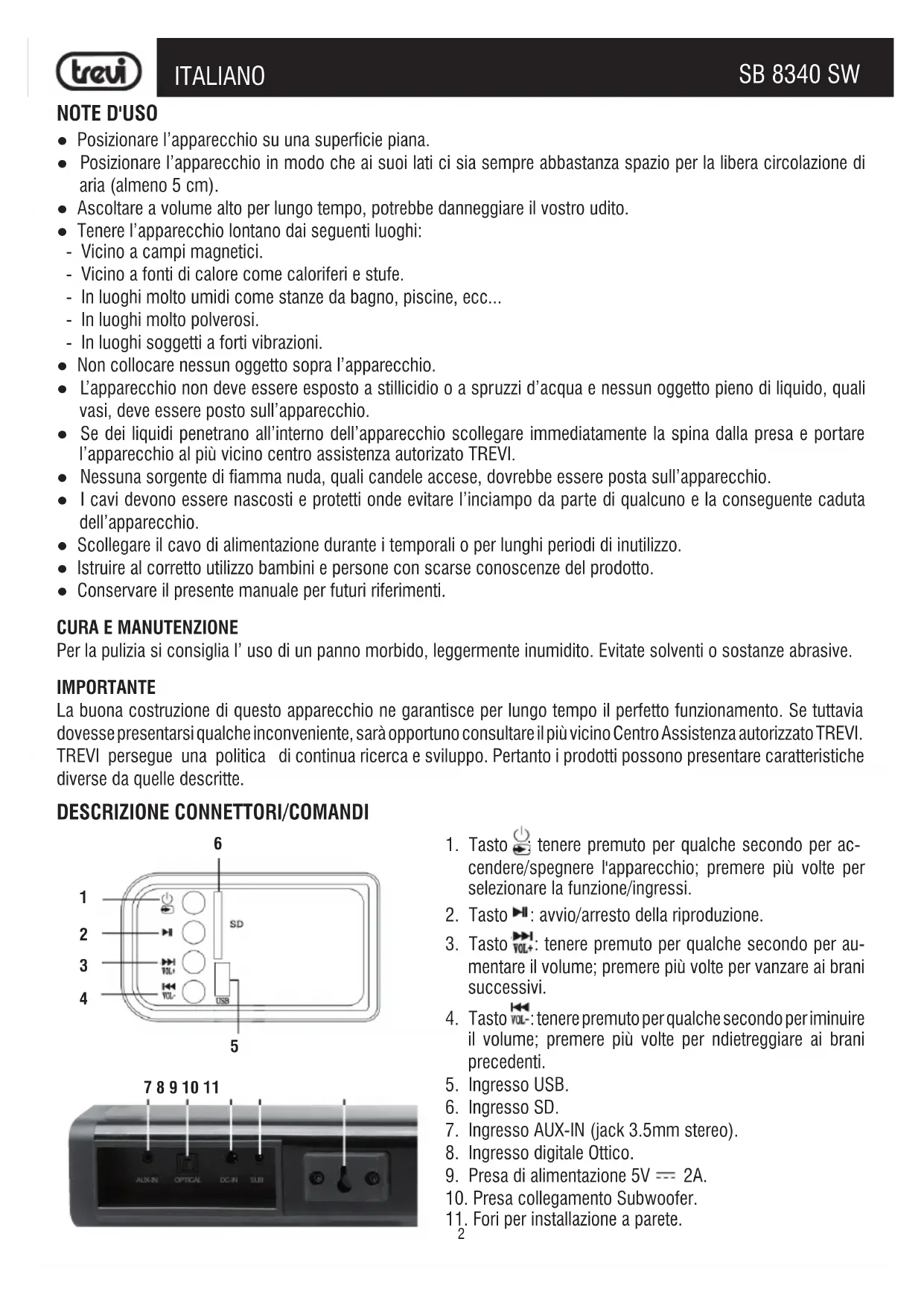

MANUALE UTENTE SB 8340 SW Trevi

• Posizionare l'apparecchio su una superficie piana.
• Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
• Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.
• Tenere l'apparecchio lontano dai seguenti luoghi:
• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
• In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.
• Non collocare nessun oggetto sopra l'apparecchio.
• L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
• I cavi devono essere nascosti e protetti onde evitare l'inciampo da parte di qualcuno e la conseguente caduta dell'apparecchio.
• Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.
• Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.
• Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

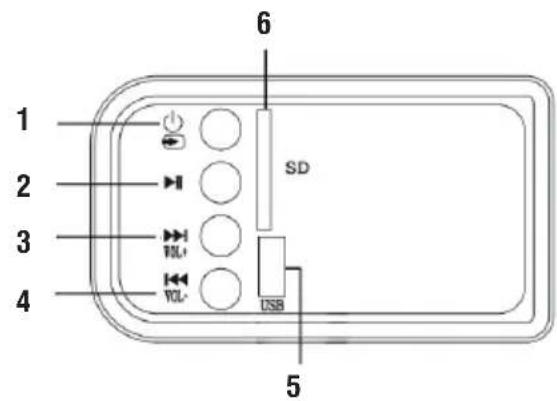

DESCRIZIONE CONNETTORI/COMANDI

1. Tasto 🔒 tenere premuto per qualche secondo per accendere/spegnere l'apparecchio; premere più volte per selezionare la funzione/ingressi.
2. Tasto ▶: avvio/arresto della riproduzione.
3. Tasto ▶▶▶▶: tenere premuto per qualche secondo per aumentare il volume; premere più volte per vanzare ai brani successivi.
4. Tasto VOL-: tenere premuto per qualche secondo per iminuire il volume; premere più volte per ndietreggiare ai brani precedenti.
5. Ingresso USB.
6. Ingresso SD.
7. Ingresso AUX-IN (jack 3.5mm stereo).
8. Ingresso digitale Ottico.
9. Presa di alimentazione 5V --- 2A.
10. Presa collegamento Subwoofer.
11. Fori per installazione a parete.

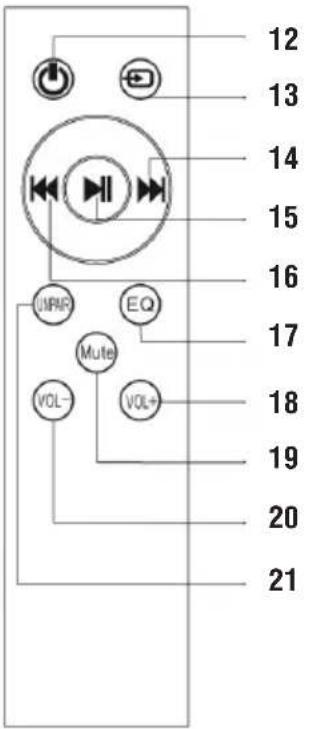

TASTI TELECOMANDO:

1. Tastoaccensione/spegnimento.
2. Tasto selezione funzioni/ingressi.
3. Tasto▶, selezione traccia successiva.
4. Tasto ▶ II, riproduzione/pausa.
5. Tasto ◀◀, selezione traccia precedente.
6. Tasto EQ, selezione dell'equalizzazione audio (0: NORMAL; 1: ROCK; 2: POP; 3: CLASSICAL; 4: JAZZ; 5: COUNTRY).
7. Tasto regolazione Volume +.
8. Tasto MUTE, disattivazione/attivazione audio.
9. Tasto regolazione Volume -.
10. Tasto UNPAIR: eliminazione accoppiamento dispositivi in modalità Bluetooth

BATTERIE DEL TELECOMANDO

Il telecomando funziona con due batterie tipo "AAA" (non fornite) da inserire nel vano batterie posto sul retro.

All'inserimento delle batterie, rispettare le polarita' indicate nel vano batterie.

ALIMENTAZIONE

- Collegare lo spinotto dell'alimentatore in dotazione alla presa 5V =2A (9) posta sul retro dell'apparecchio. Collegare l'alimentatore in dotazione ad una presa elettrica.

ACCENSIONE/SPEGNIMENTO E FUNZIONE AUTO POWER OFF

1. Tenere premuto per qualche secondo il tasto (1), oppure premere il tasto (12) sul telecomando per attivare l'apparecchio.
2. Tenere premuto per qualche secondo il tasto ⏻ (1), oppure premere il tasto (12) sul telecomando per spegnere l'apparecchio.
   Questo dispositivo è dotato di funzione AutoPower Off; questa funzione permette lo spegnimento automatico dopo 10 minuti in assenza di segnale audio sugli ingressi o a Volume 0.

Nota: nel caso la Sound Bar non risponda ai comandi o non funzioni correttamente scollegare l'alimentatore dalla presa di rete per 30 secondi per effettuare un reset (vedi capitolo Problemi e soluzioni).

REGOLAZIONE VOLUME E FUNZIONE MUTE

E' possibile regolare il volume dell'apparecchio con i tasti di regolazione volume (3, 4 sul dispositivo; 18, 20 sul telecomando)

1. Premere il tasto (18) sul telecomando oppure tenere premuto per qualche secondo il tasto 70(3) per aumentare il volume del dispositivo.
2. Premere il tasto (20) sul telecomando oppure tenere premuto per qualche secondo il tasto vol(4) per diminuire il volume.

Nota:

In caso di collegamento all'uscita cuffie di un Tv o di un dispositivo dotato di altoparlanti propri, questi solitamente verranno disattivati e per avere un buon segnale in uscita e' necessario regolare il volume al massimo livello tramite i comandi propri del Tv (o del dispositivo).

In caso di collegamento all'uscita audio-scart di un Tv (o una qualunque uscita audio che non sia la presa cuffie di un altro dispositivo), il livello dell'audio in uscita e' costante e non e' regolabile tramite i comando propri del

Tv (o del dispositivo); gli altoparlanti del Tv (o del dispositivo) non verrano disattivati e se si desidera silenziarli e' necessario abbassare completamente il volume altrimenti e' possibile regolarli per una riproduzione sonora che si va ad aggiungere a quella della Soundbar.

Funzione MUTE: e' possibile attivare la funzione di esclusione audio dell'apparecchio tramite il tasto MUTE (19) sul telecomando. Per riattivare l'ascolto premere nuovamente il tasto MUTE (19).

Attenzione:

• Alcune uscite audio a cui si collega la Soundbar (come la presa uscita cuffie) possono avere una propria regolazione del volume: assicurarsi di aver regolato sul dispositivo sorgente un adeguato livello audio in uscita altrimenti la Soundbar anche al massimo volume suonera' piano.
• In caso il suono riprodotto dalla Soundbar risulti distorto significa che il segnale in ingresso e' troppo forte: abbassare il volume della Soundbar o regolare sul dispositivo sorgente un livello audio in uscita piu' basso.
• Nel caso di collegamento ad un Tv tramite uscita cuffie, puo' capitare che l'audio riprodotto dalla Soundbar risulti basso anche al massimo volume; in questo caso provare a collegare la Soundbar all'uscita audio-scart tramite un adattatore (non fornito).

INGRESSO USB/SD CARD (TF CARD)

1. Inserire una memoria USB nell'ingresso (5) o una memoria SD Card nell'ingresso (6);
2. Accendere l'apparecchio. Verrà automaticamente riprodotto il contenuto della USB o SD Card;
3. Premere il tasto ▶ II (15) del telecomando per arrestare momentaneamente la riproduzione. Ripremerlo per riprendere la riproduzione;
4. Premere il tasto ◀◀ (16) o ▶▶ (14) del telecomando per passare alla traccia precedente o successiva.

INGRESSO AUX

1. Utilizzare un cavo con presa jack 3.5mm Stereo per collegare l'ingresso AUX posto sul retro della sound bar all'uscita cuffie/audio del TV o di un altro dispositivo sorgente;
2. Accendere l'apparecchio; premere il tasto (13) del telecomando e selezionare l'ingresso AUX-IN;
3. Per una corretta riproduzione sonora fare riferimento al capitolo REGOLAZIONE VOLUME E FUNZIONE MUTE.

INGRESSO OPTICAL

1. Utilizzare un cavo ottico digitale (non incluso) per collegare l'ingresso OPTICAL (8) all'uscita ottica digitale del TV o di un altro dispositivo sorgente;
2. Accendere l'apparecchio; premere il tasto (13) del telecomando e selezionare l'ingresso OPTICAL;
3. Regolare il volume tramite i tasti (18) Vol+ e (20) Vol-.

Note:

• Su alcuni TV o dispositivi e' necessario abilitare l'uscita ottica digitale.
• Per la riproduzione da questo ingresso e' necessario impostare sul dispositivo sorgente l'audio digitale PCM.

1. Accendere l'apparecchio; premere il tasto (13) del telecomando e selezionare la funzione BLUETOOTH;
2. Il sistema entra automaticamente in ricerca, se così non fosse premere per qualche secondo il tasto UNPAIR (21) del telecomando;
3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare;
4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "SB 8340 SW";
5. Inserire la password "0000" se richiesto;
6. Premere il tasto ▶ II (15) del telecomando per avviare la riproduzione e i tasti ◀◀ (16) o ▶▶ (14) del telecomando per la selezione dei brani;
7. Premere per qualche secondo il tasto UNPAIR (21) del telecomando per interrompere la connessione attiva ed accoppiare un nuovo dispositivo.

FUNZIONE EQUALIZZATORE

La soundbar dispone di un sistema di equalizzazione pre impostato, premere più volte il tasto EQ (17) durante la riproduzione per selezionare la dinamica audio che meglio si adatta allo stile musicale in riproduzione.

PROBLEMI E SOLUZIONI

Se la vostra Sound Bar non funzionasse correttamente controllare questa breve lista prima di portarla presso un centro assistenza autorizzato TREVI.

In ogni caso non tentare di riparare l'apparecchio da soli, questo farebbe decadere la garanzia. Solo i centri assistenza tecnica TREVI sono autorizzati ad eseguire interventi su questo prodotto.

Assenza di suono:

• Controllare che non sia inserita la funzione MUTE.
• Controllare di avere selezionato l'ingresso corretto.
• Controllare e regolare il volume della Sound Bar e del Tv (o del dispositivo collegato).

La Sound Bar non si accende o si spegne automaticamente:

• Controllare di avere correttamente inserito il cavo di alimentazione.
• Qualora la Sound Bar non riceva un segnale per un certo tempo oppure abbia il Volume a 0, questa si pegnerà automaticamente (risparmio energetico).

Problemi di accoppiamento con dispositivi Bluetooth:

• Se dopo l'accoppiamento Bluetooth con un dispositivo esterno la qualità audio è scarsa, portare il dispositivo esterno più vicino alla soundbar o rimuovere qualsiasi ostacolo tra di loro.
• Se la connessione tra la soundbar e il dispositivo non avviene, verificare che la funzione di accoppiamento del dispositivo sia abilitata; fare riferimento al manuale del dispositivo per abilitare la funzione.
• Se l'accoppiamento con il dispositivo esterno si attiva e disattiva continuamente, portare il dispositivo esterno più vicino alla soundbar o rimuovere qualsiasi ostacolo tra di loro. In alcuni dispositivi esterni l'accoppiamento Bluetooth può disattivarsi automaticamente per salvaguardare i consumi della sua batteria, questo non è un malfunzionamento dell'apparecchio.

Il telecomando non funziona:

■ Sostituire la batteria

I comandi non rispondono:

- Scollegare l'alimentatore dalla presa di rete per 30 secondi per effettuare un reset.

CARATTERISTICHE TECNICHE

GENERALI

Alimentazione:	5V	== 2A
Consumo elettrico:	16W
Potenza totale massima in uscita:	40W (4x5W+20W)
Risposta in frequenza:	50Hz-18KHz
Rapporto segnale rumore:	≥75db
Potenza di trasmissione Bluetooth:	1mW
Frequenza di trasmissione Bluetooth:	2,4GHz
Dimensioni Sound Bar:	780x60x60mm
Dimensioni Subwoofer:	160x250x210mm
Peso totale:	2,7 Kg

NOTES ON USE

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Il fabbricante TREVI dichiara che il tipo di apparecchiatura SB 8340 SW è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet https://www.trevi.it/dms/zidi/TREVI/DOCSB8340SW.pdf
