MANUAL DE USUARIO SB 8340 SW Trevi

Manual para el uso y la conexión

NOTE D'USO

Este aparato es un instrumento electrónico de alta precisión; por lo tanto debe evitar utilizarlo en los siguientes casos:

• Coloque el dispositivo sobre una superficie plana.
• Coloque el dispositivo de modo que sus lados siempre hay espacio suficiente para que el aire circule libremente (por lo menos 10cm).
• No coloque nada encima de la unidad.
• El aparato no debe exponerse a goteos o salpicaduras de agua. Los objetos que contengan líquidos, como floreros, debe ser colocado en la unidad.
• Si los líquidos penetren en el interior del dispositivo desconecte inmediatamente el enchufe de la toma y llevarlo al centro de servicio más cercano autorizado TREVI.
• No hay fuente de llamas, como una vela encendida, se deben colocar en.
• Los cables deben estar ocultos y protegidos con el fin de evitar el tropiezo de alguien y la consiguiente caída del aparato.
• Mantenga la unidad alejada de los lugares siguientes:
• cerca de campos magnéticos;
• fuentes cercanas de calor (radiadores, estufas, luz solar directa, etc...);
• cerca de zonas húmedas (baños, piscinas, etc...);
• áreas polvorientas, áreas sujetas a fuertes vibraciones.
• Desconecte el cable de alimentación durante tormentas eléctricas o largos períodos de inactividad.
• Instruir al uso de los niños y las personas con poco conocimiento adecuado del producto.
• Escuche a un volumen alto durante mucho tiempo, puede dañar su audición.
• Mantenga el siguiente manual de usuario.

Para efectuar la limpieza se aconseja utilizar un paño suave, ligeraente humedecido. Evite solventes o sustancias abrasivas.

IMPORTANTE

La buena construcción del aparato garantiza su perfecto funcionamiento durante mucho tiempo. Si se presentase algún inconveniente, será oportuno consultar al Centro de Asistencia autorizado TREVI más cercano.

TREVI cultiva una política de investigación y desarrollo continuos. Por consiguiente, los productos pueden presentar características distintas a las descritas.

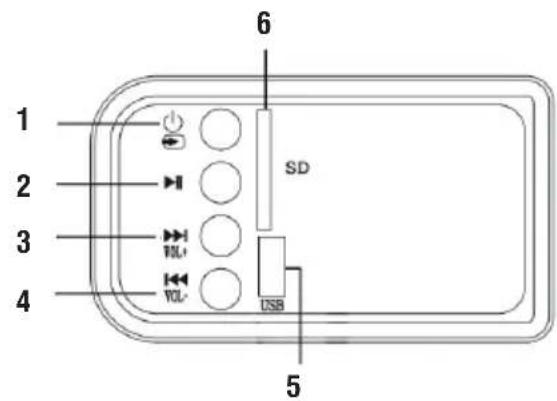

DESCRIPCIÓN DE LOS CONECTORES/MANDOS

1. Botón: manténgalo presionado durante unos segundos para encender/apagar el aparato; presione repetidamente para seleccionar la función/entradas.
2. Botón ▶: iniciar/detener la reproducción.
3. Botón VOL+: mantener durante unos segundos para aumentar el volumen; presione varias veces para ir a las siguientes pistas.
4. Botón VOL-: mantener durante unos segundos para minimizar el volumen; presione varias veces para que coincida con las pistas anteriores.
5. Entrada USB.
6. Entrada SD.
7. Entrada AUX-IN (estéreo de 3,5 mm).
8. Entrada digital óptica.
9. Toma para la fuente de alimentación 5V --- 2A.
10. Toma de conexión del subwoofer.
11. Agujeros para instalación en la pared.

12 13 14 15 16 17 18 19 20 21

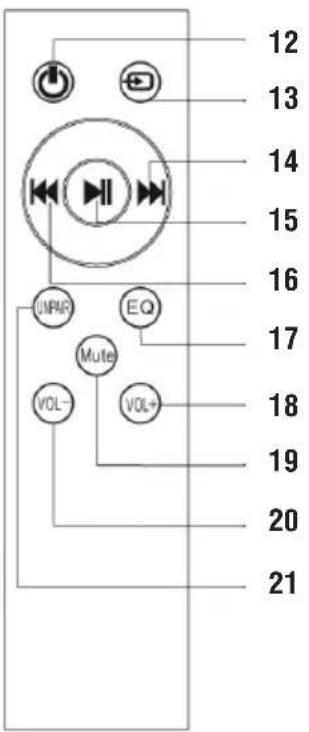

MANDO A DISTANCIA:

1. Botón Encendido/apagado
2. Botón INPUT: selección de entrada (AUX, Bluetooth, USB, SD).
3. Botón▶, seleccione pista siguiente.
   15.Botón ▶ II, play/pausa.
4. Botón ◀◀, seleccione pista anterior.
5. Teclas de ecualización, selección de sonido EQ (0: NORMAL; 1: ROCK; 2: POP; 3: CLASSICAL; 4: JAZZ; 5: COUNTRY).
6. Botón de volumen +.
7. Botón MUTE, para activar la función MUTE
8. Botón de volumen -.
9. En modo Bluetooth, busca nuevo dispositivo de nuevo.

BATERIAS DEL MANDO A DISTANCIA

Inserte dos baterías "AAA" de acuerdo con las marcas dentro del compartimento.

INSTALACIÓN

CONEXIÓN A LA RED ELÉCTRICA

Conecte el enchufe de la fuente de alimentación suministrada a la toma de 5V =2A (9) en la parte posterior del aparato. Conecte la fuente de alimentación suministrada a una toma de corriente.

ENCENDIDO/APAGADO Y FUNCIÓN DE APAGADO AUTOMÁTICO

1. Mantenga presionado el botón (1), durante unos segundos o presione el botón (12) en el mando a distancia para activar el dispositivo.
2. Mantenga presionado el botón (1), o presione el botón (12) en el ando a distancia para activar el dispositivo. Este dispositivo está equipado con la función AutoPower Off; esta función permite el apagado automático en ausencia de una señal de audio en las entradas después de 10 minutos.

Nota: si la barra de sonido no responde a los comandos o no funciona correctamente, desconecte la clavija de alimentación del dispositivo durante 30 segundos para reiniciar (consulte el capítulo Problemas y soluciones).

AJUSTE DEL VOLUMEN Y FUNCIÓN MUTE

El volumen de la unidad puede ajustarse usando las teclas de ajuste de volumen (3, 4 en el dispositivo, 18, 20 en el control remoto)

1. Presione el botón (18) en el mando a distancia o presione el botón VOL+ (3) durante unos segundos para aumentar el volumen del dispositivo.
2. Presione el botón (20) en el mando a distancia o presione el botón VOL- (4) durante unos segundos para disminuir el volumen.

Nota:

En caso de conexión a la salida de auriculares de un televisor o un dispositivo con sus propios altavoces, estos generalmente se desactivarán y para tener una buena señal de salida es necesario ajustar el volumen al nivel máximo a través de los propios comandos del televisor (o dispositivo).

En caso de conexión a la salida de audio-scart de un televisor (o cualquier salida de audio que no sea la toma de auriculares de otro dispositivo), el nivel de la salida de audio es constante y no puede controlarse con el

comando adecuado del televisor (o del dispositivo); los altavoces de TV (o dispositivo) no se desactivarán y si desea silenciarlos, es necesario bajar el volumen por completo o bien puede ajustarlos para una reproducción de sonido que se agrega a la de la barra de sonido.

Función MUTE: es posible activar la función de silenciamiento del dispositivo mediante el botón MUTE (19) en el mando a distancia. Para reactivar la escucha, presione nuevamente el botón MUTE (19).

Advertencia:

• Algunas salidas de audio conectadas a la barra de sonido (como la salida de auriculares) pueden tener su propio ajuste de volumen: asegúrese de haber ajustado un nivel de salida de audio apropiado en el dispositivo fuente o la barra de sonido incluso con el volumen máximo sonará plana.
• En caso de que el sonido reproducido por la barra de sonido esté distorsionado significa que la señal de entrada es demasiado fuerte: baje el volumen de la barra de sonido o ajuste un nivel de salida de audio inferior en el dispositivo de origen.
• En caso de conexión a un televisor a través de la salida de auriculares, puede ocurrir que el sonido reproducido por la barra de sonido sea bajo incluso al volumen máximo; en este caso intente conectar la barra de sonido a la salida de audio-scart usando un adaptador (no suministrado).

ENTRADA DE TARJETA USB/SD (TARJETA TF)

1. Inserte una memoria USB en la entrada (5) o una tarjeta SD en la entrada (6);
2. Encienda el aparato. El contenido de la tarjeta USB o SD se reproducirá automáticamente;
3. Presione el botón ▶ II (15) en el mando a distancia para detener momentáneamente la reproducción. Presiónelo nuevamente para reanudar la reproducción;
4. Presione la tecla ◀◀ (16) o ▶▶ (14) en el mando a distancia para ir a la pista anterior o siguiente.

AUX

1. Use un cable jack estéreo de 3.5 mm para conectar la entrada AUX en la parte posterior de la barra de sonido a la salida de auriculares/audio del televisor u otro dispositivo fuente;
2. Encienda la unidad; presione el botón (13) en el mando a distancia para seleccionar la entrada AUX-IN;
3. Para una reproducción de sonido correcta, consulte el capítulo AJUSTE DE VOLUMEN Y FUNCIÓN MUTE.

ENTRADA ÓPTICA

1. Use un cable óptico digital (no incluido) para conectar la entrada OPTICAL (8) a la salida óptica digital de su televisor u otro dispositivo fuente;
2. Encienda la unidad; presione el botón (13) en el mando a distancia para seleccionar la entrada OPTICAL;
3. Ajuste el volumen usando las teclas (18) Vol + y (20) Vol-.

Nota:

• En algunos televisores o dispositivos, es necesario habilitar la salida óptica digital.
• El audio digital PCM debe configurarse en el dispositivo fuente para reproducir desde esta entrada.

OPERACIÓN BLUETOOTH

1. Encienda la unidad; pulse el botón (13) en el mando a distancia para seleccionar la función BLUETOOTH;
2. El sistema ingresa automáticamente al modo de búsqueda, si no es por unos segundos, presione el botón UNPAIR (21) en el mando a distancia;
3. Active la función Bluetooth en el dispositivo externo;
4. Inicie una búsqueda de dispositivos. Después seleccionar el "SB 8340 SW";
5. Introduzca la contraseña "0000" si es necesario;

6. Pulse ▶ / Ⅱ (15) en el mando a distancia para reproducir la musica y las teclas ◀◀ (16) o ▶▶ (14) en el mando a distancia para seleccionar pistas;

7. Presione el botón UNPAIR (21) unos segundos en el mando a distancia para detener la conexión activa y vincular un nuevo dispositivo.

FUNCIONES DE IGUALACIÓN

La barra de sonido tiene un sistema de ecualizador preestablecido, presione repetidamente el botón EQ (17) durante la reproducción para seleccionar la dinámica de audio que mejor se adapte al estilo de música que se está reproduciendo.

PROBLEMAS Y SOLUCIONES

Si su Barra de sonido no funciona correctamente, compruebe esta breve lista antes de llevarlo a un centro de asistencia técnica autorizado TREVI.

En cualquier caso, no trate de arreglar el aparato por si mismo ya que esto invalidaría la garantía. Sólo los centros de asistencia técnica TREVI están autorizados a realizar intervenciones en este producto.

Ausencia de sonido

• Compruebe que la función MUTE no haya sido activada.
• Compruebe haber seleccionado la entrada correcta.
• Compruebe y ajuste el volumen de la Barra de sonido y del TV (o del dispositivo conectado).

La Barra de sonido no se enciende o se apaga automáticamente

• Compruebe haber conectado correctamente el cable de alimentación.
• Si la Barra de sonido no recibe señales por determinado tiempo (aproximadamente un minuto), se pone automáticamente en modo stand-by.

Problemas de emparejamiento con dispositivos Bluetooth:

• Si la calidad del audio es baja después de vincular Bluetooth con un dispositivo externo, acerque el dispositivo externo a la barra de sonido o elimine cualquier obstrucción entre ellos.
• Si la conexión entre la barra de sonido y el dispositivo no ocurre, verifique que la función de acoplamiento del dispositivo esté habilitada; consulte el manual del dispositivo para habilitar la función.
• Si el acoplamiento con el dispositivo externo se activa y desactiva continuamente, acerque el dispositivo externo a la barra de sonido o elimine cualquier obstáculo entre ellos. En algunos dispositivos externos, el emparejamiento Bluetooth se puede apagar automáticamente para proteger el consumo de su batería, esto no es un mal funcionamiento del dispositivo.

El mando a distancia no funciona

■ Sustituya la batería

Los mandos no responden

- Desconecte la toma de alimentación del aparato durante 30 segundos para efectuar un reset.

CARACTERÍSTICAS TÉCNICAS

GENERALES

Alimentación:	5V	--- 2A
Consumo:	16W
Potencia máxima de salida:		40W (4x5W+20W)
Respuesta de frecuencia:		50Hz-18KHz
Relación de S/N:	≥75db
Potencia de transmisión Bluetooth:		1mW
Banda de transmisión Bluetooth:		2,4GHz
Dimensiones Sound Bar:		780x60x60mm
Dimensiones del Subwoofer:		160x250x210mm
Peso:	.....	2,7 Kg

■ Usuarios de la información de conformidad con el Decreto Legislativo N° 49 del 14 de marzo 2014 "Aplicación de la Directiva 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE)"

Este símbolo de contenedor de ruedas en el producto indica que al final de su vida útil debe ser recogido separadamente de los demás residuos. El usuario debe, por lo tanto, tomar el control remoto integra los componentes esenciales que llegaron a su vida útil a los centros adecuados de recogida de residuos electrónicos y electrotécnicos, o devolverlo al distribuidor al comprar un nuevo aparato de tipo equivalente, en términos de uno a uno, o uno a cero para el equipo que tiene lado más largo de menos de 25 cm. la recogida selectiva apropiado para el equipo fuera de servicio para su reciclaje, tratamiento y eliminación ambientalmente compatible ayuda a prevenir el impacto negativo sobre el medio ambiente y la salud, favoreciendo el reciclaje de los materiales que componen el producto. el vertido ilegal del producto por parte del usuario implica la aplicación de sanciones administrativas establecidas en el Decreto Legislativo n. Decreto Legislativo N° 49 de 14 de marzo de 2014.
