MANUALE UTENTE SB 8350TV Trevi

Questo appearecchio è uno strumento elettronico di alta precisione, evitate quando di utilizzarlo nei seguenti casi:

• Vicino a forti fonti di calore come caloriferi e stufe.
  In luoghi molto umidi come stanze da bagno, piscine, ecc.
  In luoghi molto polverosi.
  In luoghi soggetti a forti vibrazioni.
  Posizione l'apparecchio in modo che ai loro lati ci sa è sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
  Non ostruite le feritoie di ventilazione.
  Se dei liquidi penetrano all'interno dell'apparecchio scollegate immediamente la spina alla presa e portate l'apparecchio al più vicino centro assistenza autorizzato TREVI.
  Controllate sempre prima di accendere l'appareccchio che i cavi di alimentazione e di collegamento siano installati correttamente.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANT

La buona costruzione di quello appearecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi quale inconveniente, sare opportuno consultrare il più vicino Centro Assistenza autorizzato TREVI.

TREVI perseguie una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quale descripte.

DESCRIZIONE CONNECTORI/COMANDI

Comandi e prese sul dispositivo

1. Tasto di selezione ingresso attivo
2. LED indicatore di funzionamento/ingresso attivo/standby
3. Tasti di regolazione del volume (+ per aumentare il volume, - per diminuire il volume)
4. Ricevitore del telecomando
5. Ingressi LINE IN1 e LINE IN2 jack 3.5mm stereo
6. Presa per alimentazione di rete AC220V

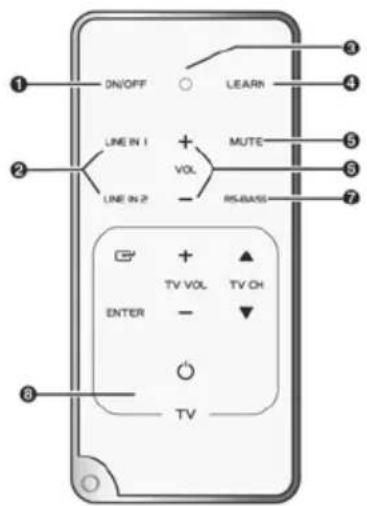

Comandi telecomando

1. Tasto di accensione/spegnimento
2. Tasti di attivazione ingresso attivo
3. Led spia di funzionamento del telecomando
4. Tasto LEARN, attivazione della funzione di autoapprendimento
5. Tasto MUTE, attivazione funzione MUTE
6. Tasti di regolazione del volume (+ per aumentare il volume, - per diminuire il volume)
7. Tasto RSBASS, attiva/disattiva la funzione RS Bass
8. Tasti associabili alla funzione di autoapprendimento LEARN per poter comandare il Tv

ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

II telecomando monta una batteria tipo CR2025

Per attivare la batteria del telecomando (inclusa) togliere la linguetta plastica di protezione.

Per la sostituzione della batteria (fare riferimento all'imagine presente sul dorso del telecomando):

1. Spingere la linguetta verso destra
2. Estrarre l'alloggiamento porta batteria
3. Sostituire la batteria con una dello stesso tipo CR2025

INSTALLAZIONE E COLLEGAMENTO

E' possibl eutilizzare la Sound Bar sua appoggiata su un piano come base per un teilevisore (Max.50Kg) sia installata a muro.

Utilizzare un cavo con presa Jack 3.5mm per collegare gli ingressi LINE IN1 e LINE IN2 (5) all'uscita cuffie.audio di un qualunque dispositivo (Tv,DVD, computer,lettore multimedia....);per maggiori informazioni sui collegamenti vedere anche il capitolo "Regolazione volume e funzione Mute"

ALIMENTAZIONE RETE

Inserire il cavo di alimentazione nella presa sul dispositivo(6) e la spina in una presa di corrente C.A. 220V - 50Hz. Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

Se non diversamente specificato, le descrizioni dei comandi valgono sa per l'apparecchio che per il telecomando

ACCENSIONE/STANDBY E FUNZIONE AUTO POWER

1. Premere il tasto di accensione/standby ON/OFF(1) per attivare l'apparecchio

2. Premere di nuovo il tasto di accensione/standby ON/OFF(1) per riportare l'apparecchio in standby.

Questo dispositivo e'dotato di funzione AutoPower On/Off; questa funzione permette l'accensione automatica della Sound Bar in presenza di un segnale audio su uno degli ingressi e lo spegnimento automatico in assenza di segnale audio sugli ingressi dopo circa un minuto.

Note: nel caso la Sound Bar non risponda ai comandi o non funzioni correttamente scollegare la presa d'alimentazione dell'apparecchio per 30 secondi per effettare un reset (vedi capitolo Problemi e soluzioni)

REGOLAZIONE VOLUME E FUNZIONE MUTE

E' possibleregolare il volume dell'apparecchio con i tasti di regolazione volume (3 sul dispositivo, 6 sul telecomando)

1. Premere il tasto + per aumentare il volume del dispositivo.
2. Premere il tastingo-perdiminuireil volume.

Nota:

In caso di collegamento all'uscita cuffie di un Tv o di un dispositivo dotato di altoparlanti propri, quosti solitamente verranno disattivati e per avere un buon segnale in uscita e necessario regolare il volume al massimo livello tramite i comandi propri del Tv (o del dispositivo). In caso di collegamento all'uscita audio-scart di un Tv (o una qualunque uscita audio che non sia la presa cuffie di un altro dispositivo), il livello dell'audio in uscita e costante e non e regolabile tramite i dato propri del Tv (o del dispositivo); gli altoparlanti del Tv (o del dispositivo) non verrano disattivati e se si desidera silenziarli e necessario abbassare complemente il volume altrimenti e possibile regolarli per una riproduzione sonora che si va ad aggiungere aQLLA della Sound Bar.

Funzione MUTE: e' possibile attivare la funzione di esclusione audio dell'apparecchio tramite il tasto MUTE (5) sul telecomando; per riattivare l'ascolto premere di nuovo il tasto MUTE.

Attenzione:

• Alcune uscite audio a cui si collega la Sound Bar (come la presa uscita cuffie) possono aver una propria regolazione del volume: assicurarsi di aver regolato sul dispositivo sorgente un adeguato livello audio in uscita altrimenti la Sound Baranche al massimo volume suonera' piano.
• In caso il suono riprodotto dalla Sound Bar risulta distorto significica che il segnale in ingresso e' troppo forte: abbassare il volume della Sound Bar o regolare sul dispositivo sorgente un livello audio in uscita piu' basso.

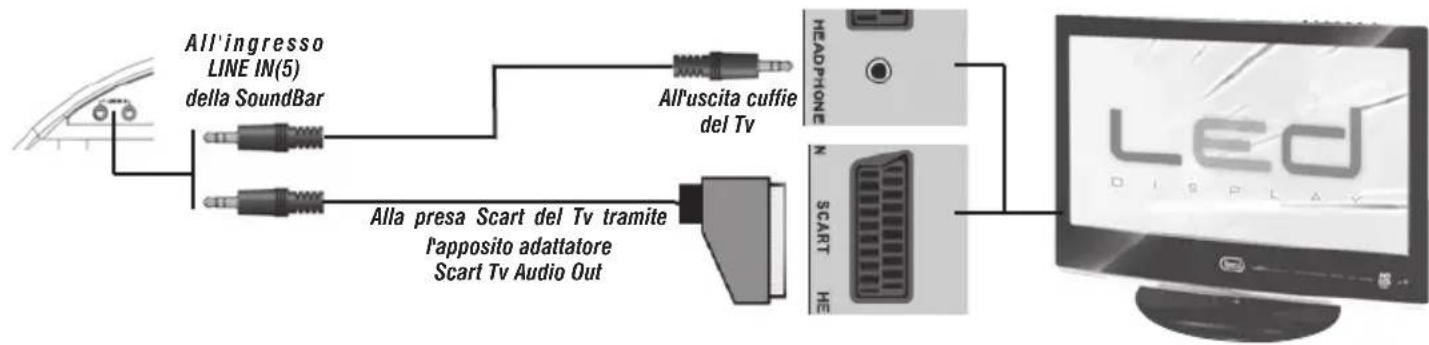

• Nel caso di collegamento ad un Tv tramite uscita cuffie, puo' capitore che l'audio riprodotto alla Sound Bar risulti basso anche al massimo volume; in quello caso provare a collegare la Sound Bar all'uscita audio-scart tramite l'apposto adattatore fornito.

FUNZIONE RS BASS

La funzione RS BASS permette di cancellare la dinamica dell'audio riprodotto alla Sound Bar dando a chi ascolta una sensazione di maggior "coinvolgimento".

1. Premere il tasto RS-BASS(7) del telecomando per attivare la funzione RS Bass.
2. Premere di nuovo il tasto RS-BASS(7) del telecomando per disattivare la funzione RS Bass.

FUNZIONE DI AUTOAPPRENDIMENTO DEL TELECOMANDO

Questa funzionalita' permette di utilizzare un solo telecomando per poter comandare sua la Sound Bar che il dispositivo (normalmente un Tv) a cui e' collegata; il telecomando e' in grado di auto-apprendere e memorizzare fino a 7 comandi per poter pilotare, nelle funzioni base, altri dispositivi. Per maggior semplicita' ai tasti preposti all'autoapprendimento sono stati associati i nomi delle funzioni piu' comuni di un Tv: TV CH (cambio canale), TV VOL (regolazione del volume), tasto accensione/spegnimento, tasto selezione ingressii, tasto ENTER (conferma); e' pero' possibile associare a quosti tasti qualunque funzione presente sul telecomando di un qualsiasi apparetcchio.

MEMORIZAZIONE DI UN COMANDO

1. Posizione il telecomando della Sound Bar(A) frontalmente ad una distance di massimo 5 cm dal telecomando dell'apparecchio che si intende pilotare(B).
2. Premere e tenere premuto il tasto LEARN(4) del telecomando della Sound Bar per circa 2 secondi; al rilascio il LED(2) rimarra' acceso ad indicare l'attivazione della modalita' LEARN.
3. Premere sul telecomando della Sound Bar uno dei 7 tasti (8) preposti all'autoappendimento ove memorizzato il dato ricevuto al passo 3; il LED(2) iniziera a lampeggiare in maniera costante.
4. Premere sul telecomando (B) del disposito il tasto relativo alla funzione che si intende memorizzare; se il LED(2) lampeggia 3 volte e rimane acceso la memorizzazione e' avvenuta correttamente, se il LED(2) si spegne occorre ripetere l'operazione.
5. Ripetere i passi 3-4 per associare altri comandi ai tasti preposti all'autoapprendimento.
6. Per terminare premere il tasting LEARN(4) per salvare in maniera stabile i comandi e per uscire alla funzione di autiappendimento.

PROBLEMESOLUZIONI

Se la vostra Sound Bar non funziona correttamente controllare questa breve lista prima di portarla presso un centro assistenza autorizzato TREVI. In agli caso non tentare di riparare l'apparecchio da soli, quellofarebbe decadere la garanzia. Solo i centri assistenza tecnica TREVI sono autorizzati ad eseguire interventi su quello TV.

Assenza di suono

• Controllare che non sia inserta la funzione MUTE.
• Controllare di averere selezionato l'ingresso corretto.
• Controllare e regolare il volume della Sound Bar e del Tv (o del dispositivo collegato).

La Sound Bar non si accende o si spegne automaticamente

• Controllare di averere correttamente inserito il cavo di alimentazione.
  Qualora la Sound Bar non riceva segnale per un certo tempo (circa un minuto) si pone automaticamente in modalita stand-by.

II telecomando non funziona

Sostituire la batteria

I comandi non rispondono

• Scollegare la presa d'alimentazione dell'apparecchio per 30 secondi per effettuire un reset.

CARATTERISTICHE TECNICHE

GENERALI

Alimentazione: AC 220V 50Hz

Consumo: 10W Max/Stand-By <1W

Peso massimo sostenibile 50Kg

Sensibilitita' ingresso 500mV

Rispostafrequency 40Hz-20KHz

Potenza totale massima in uscita: 30W

Dimensioni Sound Bar: 585x50x220mm

Peso: 1,6Kg

ALTOPARLANTI

Speaker: 2x 7.5W

Subwoofer: 3,5" 15W

Avverenze per il corretto smallimento del prodotto.

Il symbolo riportato sull'apparecchiatura indica che il rifiuto deve essere oggett di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifuiurbani.

L'utente dovrù consegnare il prodotto presso gli appositi "centri di raccolta differenziata" predisisti delle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto.

La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto.

Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.
