MANUALE UTENTE SB 8316 TV Trevi

BLUETOOTH Per informazioni integrative ed aggiornamenti su questo prodotto visita www.trevi.it For additional information and updates of this product see www.trevi.it

• Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione dell’aria (almeno 10 cm).

• Non collocare nessun oggetto sopra l’apparecchio.

• L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua. Nessun oggetto pieno di liquido, quali vasi, deve essere posto sull’apparecchio.

• Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina dalla presa e portare l’apparecchio al più vicino centro assistenza autorizato TREVI.

• Nessuna sorgente di fiamma nuda, quali candele accese, deve essere posta sull’apparecchio.

• I cavi devono essere nascosti e protetti onde evitare l’inciampo da parte di qualcuno e la conseguente caduta dell’apparecchio.

• Tenere l’apparecchio lontano dai seguenti luoghi: vicino a campi magnetici; vicino a fonti di calore (caloriferi, stufe, raggi diretti del sole, ecc...); vicino a zone umide (stanze da bagno, piscine, ecc...); zone polverose;zone soggette a forti vibrazioni.

• Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.

• Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.

• Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

• Conservare il seguente manuale d’uso.

Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive. IMPORTANTE La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte. ITALIANO

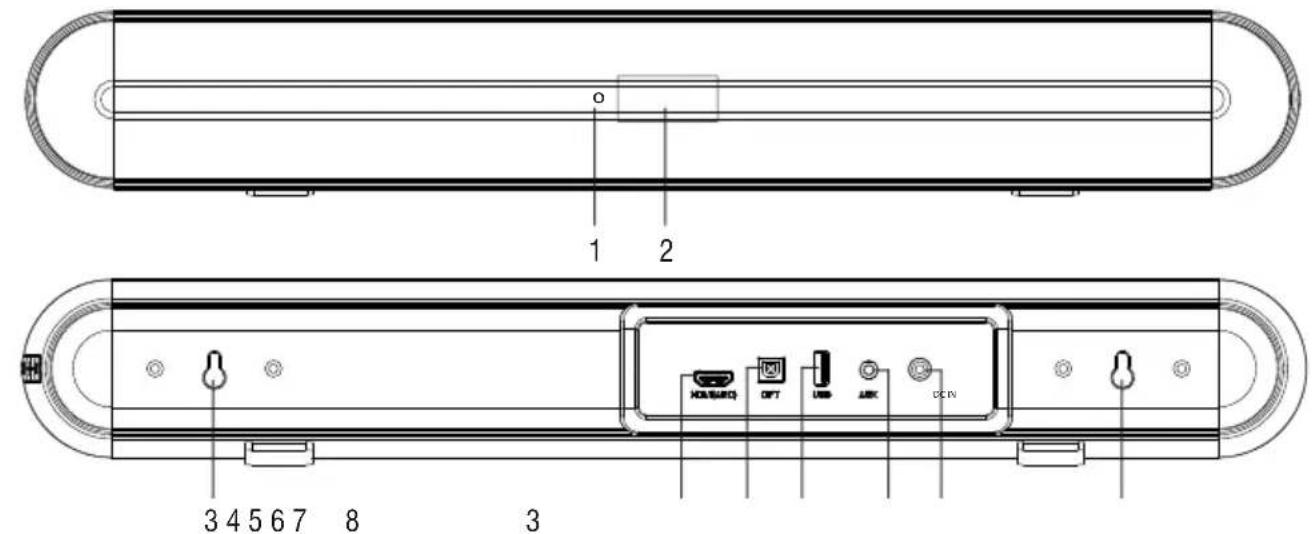

3. Fori per fissaggio a parete

4. Ingresso HDMI ARC

5. Ingresso digitale Ottico

8. Presa alimentazione 19V 1,5A

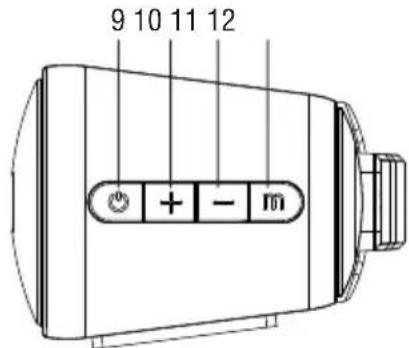

12. Tasto M, selezione funzione/ingressi

SB 8316 TV ITALIANO NOTA INSTALLAZIONE Nell'installazione della SB 8316TV con TV al di sotto dei 24 pollici di dimensione, potrebbe essere necessario rialzare il TV in modo che la Soundbar non si frapponga tra ricevitore infrarosso del TV e il segnale del telecomando. ALIMENTAZIONE Collegare lo spinotto dell’alimentatore in dotazione alla presa 19V posta sul retro dell'apparecchio (8). Collegare l’alimentatore in dotazione ad una presa elettrica. Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

ACCENSIONE/STANDBY E AUTO SPEGNIMENTO

- Premere il tasto accensione/standby (9) sull'unità oppure il tasto (13) del telecomando per accendere l'apparecchio; - Tenere premuto per 2 secondi il tasto accensione/standby (9) sull'unità oppure premere semplicemente il tasto (13) del telecomando per portare l'apparecchio in modalità stand-by; l'indicatore Led (1) si accenderà; - Questo dispositivo è dotato di funzione AutoPower Off; questa funzione permette lo spegnimento automatico in assenza di segnale audio sugli ingressi dopo 15 minuti.

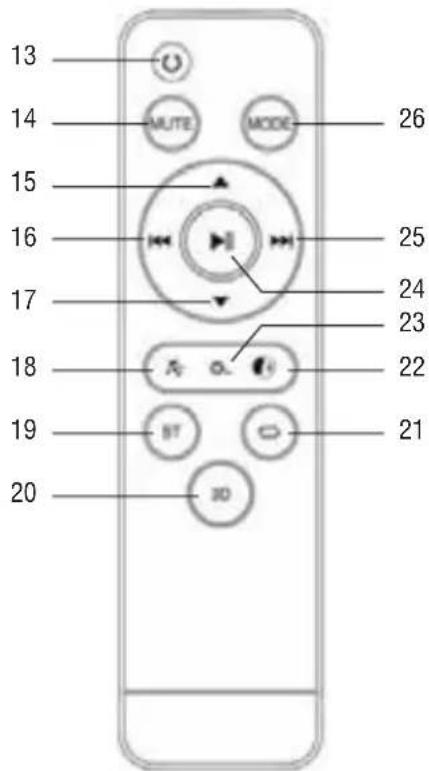

14. Tasto MUTE, disattivazione/attivazione audio

15. Tasto aumento Volume

16. Tasto 9, selezione traccia precedente

17. Tasto diminuzione Volume

18. Tasto , equalizzazione audio per ascolto Musica

19. Tasto funzione Bluetooth

20. Tasto 3D, equalizzazione audio per ascolto con effetto 3D

21. Tasto ripetione singolo Brano/tutti (funzione USB)

22. Tasto , equalizzazione audio per ascolto Vocale

23. Tasto , equalizzazione audio per FILM

24. Tasto , riproduzione/pausa.

25. Tasto :, selezione traccia successiva

26. Tasto MODE: selezione funzione/ingressi

Rimuovere il coperchio nella parte posteriore del Telecomando Inserire 2 batterie formato “AAA” facendo attenzione alle polarità indicate Richiudere il coperchio del Telecomando

• Nel caso la Sound bar non rispondesse ai comandi o non funzionasse correttamente, scollegare l'alimentatore dalla presa di rete per 30 secondi per effettuare un reset (vedi capitolo "Problemi e soluzioni"). Nota:5 SB 8316 TV ITALIANO

REGOLAZIONE VOLUME E FUNZIONE MUTE

E' possibile regolare il volume dell'apparecchio con i tasti di regolazione volume (10, 11 sul dispositivo; 15,17 del telecomando) - Premere il tasto + o per aumentare il volume del dispositivo. - Premere il tasto - o per diminuire il volume. FUNZIONE MUTE: e' possibile attivare la funzione di esclusione audio dell'apparecchio tramite il tasto MUTE (14) del telecomando; con la funzione MUTE attiva, l'indicazione sul display comincerà a lampeggiare. Per riattivare l'ascolto premere nuovamente il tasto MUTE (14).

• Alcune uscite audio a cui si collega la Soundbar (come la presa uscita cuffie) possono avere una propria regolazione del volume: assicurarsi di aver regolato sul dispositivo sorgente un adeguato livello audio in uscita altrimenti la Soundbar anche al massimo volume suonera' piano.

• In caso il suono riprodotto dalla Soundbar risulti distorto significa che il segnale in ingresso e' troppo forte: abbassare il volume della Soundbar o regolare sul dispositivo sorgente un livello audio in uscita piu' basso.

• Nel caso di collegamento ad un Tv tramite uscita cuffie, puo' capitare che l'audio riprodotto dalla Soundbar risulti basso anche al massimo volume; in questo caso provare a collegare la Soundbar all'uscita audio-scart tramite un adattatore (non fornito). Attenzione: PRE EQUALIZZAZIONI La sound bar dispone di un sistema di equalizzazione pre impostato, premere uno dei tasti (18, 20, 22, 23) del telecomando in base al tipo di ascolto che si sta effettuando: - Premere il tasto (18) equalizzazione audio per ascolto Musica. - Premere il tasto 3D (20) equalizzazione audio per ascolto con effetto surround. - Premere il tasto (22) equalizzazione audio per ascolto Vocale. - Premere il tasto (23) equalizzazione audio per FILM. INGRESSO HDMI (ARC) La funzione HDMI ARC è progettata per ridurre il numero di cavi di collegamento tra un TV e una soundbar. Il segnale audio è in grado di viaggiare in entrambe le direzioni da e verso gli altoparlanti, migliorando così la qualità del suono e la latenza del segnale. Per collegare il TV alla sound bar con HDMI ARC, controllare che il cavo sia un HDMI 1.4 o superiore. La funzionalità HDMI ARC è disponibile solo utilizzando l’apposita uscita (HDMI ARC) sul TV o su altro dispositivo. È possibile che si debba modificare le impostazioni degli altoparlanti esterni sul TV per attivare i comandi HDMI ARC.

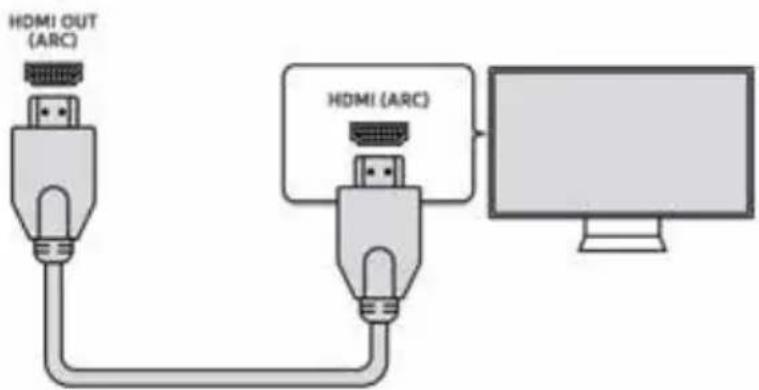

Collegare l'uscita HDMI (ARC) del vostro TV o di un qualsiasi altro dispositivo compatibile con funzione HDMI ARC alla porta HDMI ARC (4) della soundbar utilizzando un cavo HDMI 1.4 (non in dotazione);

Andare nel Menu del vostro TV e assicurati che l'uscita HDMI ARC sia attivata. Fare riferimento al manuale istruzioni del vostro TV per sapere come e dove poter attivare questa uscita;

Premere ripetutamente il tasto M (12) sull'unità oppure il tasto MODE (26) dell telecomando fino a quando non verrà visualizzata la scritta "ARC" sul display;

L'audio del televisore verrà automaticamente disattivato dai suoi speakers e commutato sulla sound bar; la regolazione del volume potrà essere effettuata utilizzando il telecomando del vostro TV oppure quello della sound bar.6 SB 8316 TV ITALIANO INGRESSO AUX 1. Utilizzare un cavo con presa jack 3.5mm Stereo per collegare l'ingresso AUX (7) posto sul retro della sound bar all'uscita cuffie/ audio del TV o di un altro dispositivo sorgente;

Accendere l'apparecchio e premere più volte il tasto M (12) sull'unità oppure il tasto MODE (26) dell telecomando fino a quando non verrà visualizzata la scritta "AUX" sul display; il segnale presente sull'ingresso AUX verrà automaticamente riprodotto;

Per una corretta riproduzione sonora fare riferimento al capitolo REGOLAZIONE VOLUME E FUNZIONE MUTE e PRE EQUALIZ- ZAZIONI. INGRESSO USB

1. Inserire una memoria USB nell'ingresso (6);

2. Accendere l'apparecchio, il contenuto della USB verrà automaticamente riprodotto; se così non fosse, premere più volte il tasto M (12) sull'unità oppure il tasto MODE (26) dell telecomando fino a quando non verrà visualizzata la scritta "USB" sul display;

Premere il tasto (24) del telecomando per arrestare momentaneamente la riproduzione. Ripremerlo per riprendere la riproduzione;

Utilizzare i tasti 9 (16) e : (25) del telecomando per passare alla traccia precedente o successiva. INGRESSO OTTICO 1. Utilizzare un cavo ottico digitale (non inluso) per collegare l'ingresso Digitale OTTICO (5) all'uscita ottica digitale del TV o di un altro dispositivo;

Accendere l'apparecchio e premere più volte il tasto M (12) sull'unità oppure il tasto MODE (26) dell telecomando fino a quando non verrà visualizzata la scritta "OPT" sul display.

• Prima di connettere il cavo ottico, assicurarsi di rimuovere il coperchio di protezione della spina se il vostro cavo ne è dotato.

• Su alcuni TV o dispositivi e' necessario abilitare l'uscita ottica digitale.

• Per la riproduzione da questo ingresso e' necessario impostare sul dispositivo sorgente l'audio digitale PCM. Note: FUNZIONAMENTO BLUETOOTH 1. Accendere l'apparecchio e premere più volte il tasto M (12) sull'unità fino a quando non verrà visualizzata la scritta "BT" sul display, oppure il tasto (19) del telecomando;

2. Il sistema entrerà automaticamente in modalità ricerca, se così non fosse premere per qualche secondo il tasto (19);

3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare;

4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "SB 8316TV";

5. Inserire la password "0000" se richiesto;

6. Premere il tasto (24) del telecomando per avviare la riproduzione, utilizzare i tasti 9 (16) e : (25) del telecomando

per passare alla traccia precedente o successiva;

Premere per qualche secondo il tasto (19) per interrompere la connessione attiva ed accoppiare un nuovo dispositivo.7 SB 8316 TV ITALIANO

PROBLEMI E SOLUZIONI

Se la vostra Sound Bar non funzionasse correttamente controllare questa breve lista prima di portarla presso un centro assistenza autorizzato TREVI. In ogni caso non tentare di riparare l’apparecchio da soli, questo farebbe decadere la garanzia. Solo i centri assistenza tecnica TREVI sono autorizzati ad eseguire interventi su questo prodotto. Assenza di suono:

Controllare che non sia inserita la funzione MUTE. Controllare di avere selezionato l'ingresso corretto. Controllare e regolare il volume della Sound Bar e del Tv (o del dispositivo collegato). La Sound Bar non si accende o si spegne automaticamente:

Controllare di avere correttamente inserito il cavo di alimentazione. Qualora la Sound Bar non riceva segnale per un certo tempo si pone automaticamente in modalità stand-by. Problemi di accoppiamento con dispositivi Bluetooth:

Se dopo l'accoppiamento Bluetooth con un dispositivo esterno la qualità audio è scarsa, portare il dispositivo esterno più vicino alla soundbar o rimuovere qualsiasi ostacolo tra di loro.

Se la connessione tra la soundbar e il dispositivo non avviene, verificare che la funzione di accoppiamento del dispositivo sia abilitata; fare riferimento al manuale del dispositivo per abilitare la funzione.

Se l'accoppiamento con il dispositivo esterno si attiva e disattiva continuamente, portare il dispositivo esterno più vicino alla soundbar o rimuovere qualsiasi ostacolo tra di loro. In alcuni dispositivi esterni l'accoppiamento Bluetooth può disattivarsi automaticamente per salvaguardare i consumi della sua batteria, questo non è un malfunzionamento dell'apparecchio. Il telecomando non funziona:

Sostituire la batteria. I comandi non rispondono:

Scollegare la presa d’alimentazione dell’apparecchio per 30 secondi per effettuare un reset. CARATTERISTICHE TECNICHE GENERALI Alimentazione: ....................... 19V 1.5A Consumo elettrico: ................................... 32W Potenza totale massima in uscita: .................................. 60W Risposta in frequenza: ....................... 50Hz-18KHz Rapporto segnale rumore: ............................... ≥80db Potenza di trasmissione Bluetooth: .................... ........2,5mW Frequenza di trasmissione Bluetooth: ..................... ....2,4GHz Dimensioni Sound Bar: ................ 500x99,5x70mm Peso: .............................1,244 Kg INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.8 SB 8316 TV ENGLISH

DICHIARAZIONE DI CONFORMITÀ UE

SEMPLIFICATA Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio SB 8316 TV è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet:
