BEDIENUNGSANLEITUNG LS50LED LENCO

Model: LS-50LED (V2) USER MANUAL Turntable with Built-in speakers and lighting animations GEBRUIKERSHANDLEIDING Platenspeler met ingebouwde luidsprekers en lichtanimaties BEDIENUNGSANLEITUNG Plattenspieler mit eingebauten Lautsprechern und Lichtanimationen

ACHTUNG: Die Verwendung von Bedienelementen oder Einstellungen oder die Durchführung von Verfahren, die nicht in dieser Anleitung beschrieben sind, kann zu einer gefährlichen Strahlenbelastung führen.

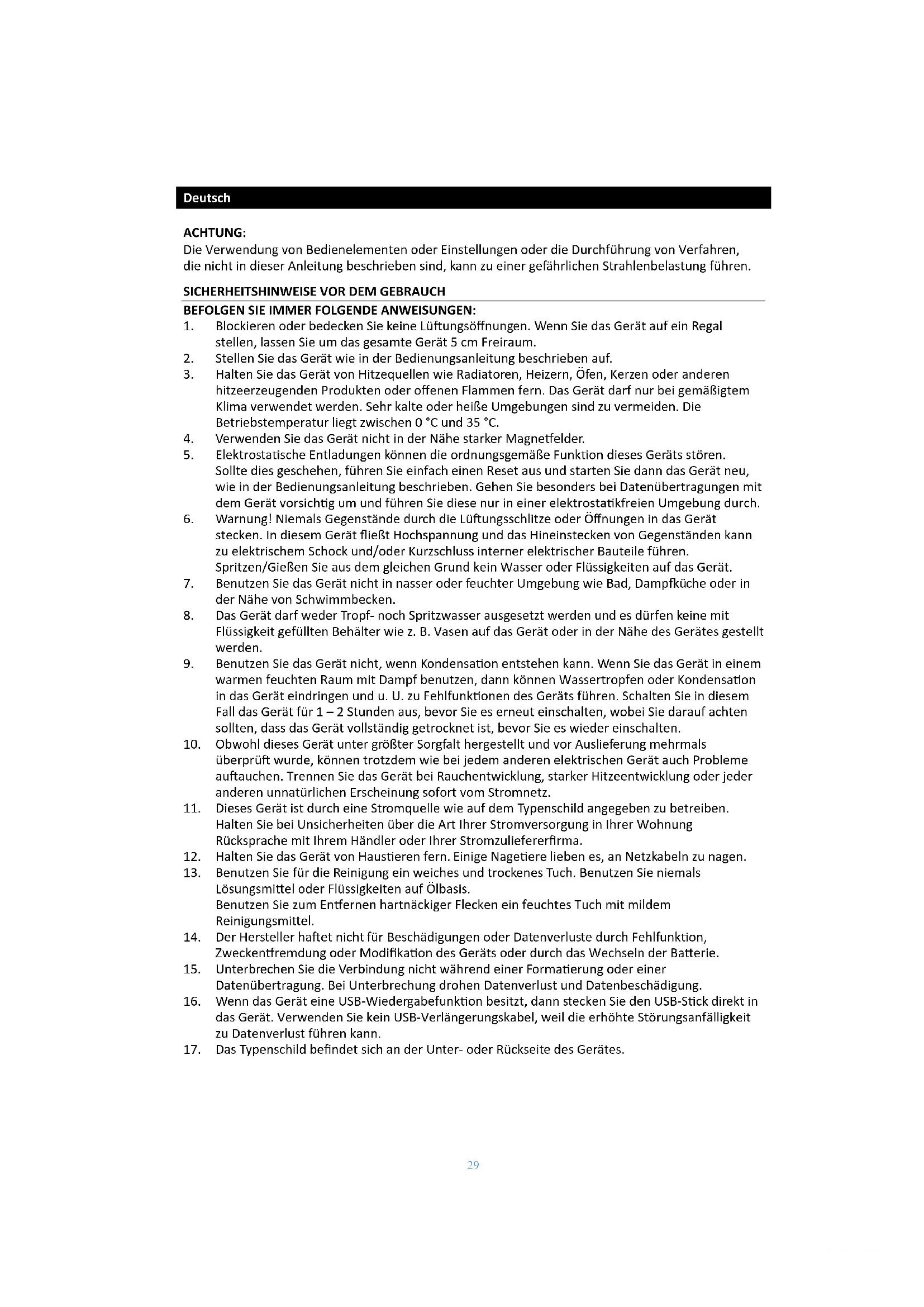

SICHERHEITSHINWEISE VOR DEM GEBRAUCH

BEFOLGEN SIE IMMER FOLGENDE ANWEISUNGEN:

1. Blockieren oder bedecken Sie keine Lüftungsöffnungen. Wenn Sie das Gerät auf ein Regal

stellen, lassen Sie um das gesamte Gerät 5 cm Freiraum.

2. Stellen Sie das Gerät wie in der Bedienungsanleitung beschrieben auf.

3. Halten Sie das Gerät von Hitzequellen wie Radiatoren, Heizern, Öfen, Kerzen oder anderen

hitzeerzeugenden Produkten oder offenen Flammen fern. Das Gerät darf nur bei gemäßigtem Klima verwendet werden. Sehr kalte oder heiße Umgebungen sind zu vermeiden. Die Betriebstemperatur liegt zwischen 0 °C und 35 °C.

4. Verwenden Sie das Gerät nicht in der Nähe starker Magnetfelder.

5. Elektrostatische Entladungen können die ordnungsgemäße Funktion dieses Geräts stören.

Sollte dies geschehen, führen Sie einfach einen Reset aus und starten Sie dann das Gerät neu, wie in der Bedienungsanleitung beschrieben. Gehen Sie besonders bei Datenübertragungen mit dem Gerät vorsichtig um und führen Sie diese nur in einer elektrostatikfreien Umgebung durch.

6. Warnung! Niemals Gegenstände durch die Lüftungsschlitze oder Öffnungen in das Gerät

stecken. In diesem Gerät fließt Hochspannung und das Hineinstecken von Gegenständen kann zu elektrischem Schock und/oder Kurzschluss interner elektrischer Bauteile führen. Spritzen/Gießen Sie aus dem gleichen Grund kein Wasser oder Flüssigkeiten auf das Gerät.

7. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie Bad, Dampfküche oder in

der Nähe von Schwimmbecken.

8. Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit

Flüssigkeit gefüllten Behälter wie z. B. Vasen auf das Gerät oder in der Nähe des Gerätes gestellt werden.

9. Benutzen Sie das Gerät nicht, wenn Kondensation entstehen kann. Wenn Sie das Gerät in einem

warmen feuchten Raum mit Dampf benutzen, dann können Wassertropfen oder Kondensation in das Gerät eindringen und u. U. zu Fehlfunktionen des Geräts führen. Schalten Sie in diesem Fall das Gerät für 1 – 2 Stunden aus, bevor Sie es erneut einschalten, wobei Sie darauf achten sollten, dass das Gerät vollständig getrocknet ist, bevor Sie es wieder einschalten.

10. Obwohl dieses Gerät unter größter Sorgfalt hergestellt und vor Auslieferung mehrmals

überprüft wurde, können trotzdem wie bei jedem anderen elektrischen Gerät auch Probleme auftauchen. Trennen Sie das Gerät bei Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinung sofort vom Stromnetz.

11. Dieses Gerät ist durch eine Stromquelle wie auf dem Typenschild angegeben zu betreiben.

Halten Sie bei Unsicherheiten über die Art Ihrer Stromversorgung in Ihrer Wohnung Rücksprache mit Ihrem Händler oder Ihrer Stromzuliefererfirma.

12. Halten Sie das Gerät von Haustieren fern. Einige Nagetiere lieben es, an Netzkabeln zu nagen.

13. Benutzen Sie für die Reinigung ein weiches und trockenes Tuch. Benutzen Sie niemals

Lösungsmittel oder Flüssigkeiten auf Ölbasis. Benutzen Sie zum Entfernen hartnäckiger Flecken ein feuchtes Tuch mit mildem Reinigungsmittel.

14. Der Hersteller haftet nicht für Beschädigungen oder Datenverluste durch Fehlfunktion,

Zweckentfremdung oder Modifikation des Geräts oder durch das Wechseln der Batterie.

15. Unterbrechen Sie die Verbindung nicht während einer Formatierung oder einer

Datenübertragung. Bei Unterbrechung drohen Datenverlust und Datenbeschädigung.

16. Wenn das Gerät eine USB-Wiedergabefunktion besitzt, dann stecken Sie den USB-Stick direkt in

das Gerät. Verwenden Sie kein USB-Verlängerungskabel, weil die erhöhte Störungsanfälligkeit zu Datenverlust führen kann.

17. Das Typenschild befindet sich an der Unter- oder Rückseite des Gerätes.30

18. Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit physischen,

sensorischen oder mentalen Beeinträchtigungen oder ohne ausreichender Erfahrung vorgesehen, es sei denn, sie werden durch eine verantwortliche Person beaufsichtigt oder wurden in die ordnungsgemäße Bedienung des Gerätes durch eine für ihre Sicherheit verantwortlichen Person eingewiesen.

19. Dieses Produkt ist nur für den nicht-professionellen Gebrauch und nicht für gewerbliche oder

industrielle Zwecke bestimmt.

20. Stellen Sie sicher, dass das Gerät in einer stabilen Position aufgestellt ist. Schäden, die durch

Verwendung dieses Produkts in einer instabilen Position, durch Vibrationen, Stöße oder Nichtbeachtung der anderen in diesem Handbuch enthaltenen Warnungen und Sicherheitsmaßnahmen entstehen, werden nicht durch die Garantie abgedeckt.

21. Entfernen Sie niemals das Gehäuse dieses Geräts.

22. Stellen Sie dieses Gerät niemals auf andere elektrische Geräte.

23. Halten Sie Kinder von den Plastiktüten fern.

24. Benutzen Sie nur vom Hersteller spezifizierte Erweiterungen/Zubehörteile.

25. Lassen Sie alle Wartungs-/Reparaturarbeiten von qualifiziertem Servicepersonal ausführen.

Reparatur/Wartung wird notwendig, wenn das Gerät in irgendeiner Weise wie beispielsweise am Netzkabel oder am Netzstecker beschädigt wurde oder wenn Flüssigkeit in das Gerät gelangt ist bzw. Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, es heruntergefallen ist oder nicht ordnungsgemäß funktioniert.

26. Langes Hören lauter Töne aus einem Musikgerät kann zum zeitweiligen oder permanenten

27. Wenn zum Lieferumfang des Produkts ein Netzkabel oder ein Netzadapter gehört:

Wenn irgendwelche Probleme auftreten, dann trennen Sie das Gerät vom Stromnetz und setzen Sie sich anschließend mit einer qualifizierten Fachkraft in Verbindung. Treten Sie nicht auf den Netzadapter und klemmen Sie ihn auch nicht ein. Seien Sie besonders im näheren Bereich des Netzsteckers und an der Stelle vorsichtig, an der das Netzkabel aus dem Gerät herausgeführt wird. Stellen Sie keine schweren Gegenstände auf den Netzadapter, weil er dadurch beschädigt werden kann. Halten Sie das gesamte Gerät außerhalb der Reichweite von Kindern! Durch Spielen mit dem Netzkabel können sie sich ernsthafte Verletzungen zuziehen. Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung vom Stromnetz. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und einfach zu erreichen sein. Überlasten Sie Steckdosen und Verlängerungsleitungen nicht. Eine Überlastung kann zu Brandgefahr bzw. Stromschlag führen. Geräte der Schutzklasse 1 müssen Sie an eine Netzsteckdose mit Schutzleiter anschließen. Geräte der Schutzklasse 2 benötigen keinen Schutzleiteranschluss. Halten Sie den Netzstecker in der Hand, wenn Sie ihn aus der Netzsteckdose ziehen. Ziehen Sie ihn nicht durch Zerren am Kabel heraus. Das kann zu einem Kurzschluss führen. Verwenden Sie weder ein beschädigtes Netzkabel noch einen beschädigten Netzstecker oder eine lockere Steckdose. Missachtung kann zu Brand oder Stromschlag führen.

28. Wenn das Produkt mit einer Fernbedienung mit Batterien/Knopfzellen geliefert wird oder das

Produkt eine derartige Fernbedienung umfasst: Warnung: Die Batterie nicht einnehmen – Verätzungsgefahr! Die mit diesem Produkt mitgelieferte Fernbedienung enthält eine Knopfzelle. Das Verschlucken der Batterie kann innerhalb von nur 2 Stunden zu schwersten inneren Verbrennungen mit Todesfolge führen. Halten Sie neue und gebrauchte Batterien von Kindern fern. Falls sich das Batteriefach nicht richtig schließen lässt, dann benutzen Sie das Gerät nicht mehr und halten Sie es von Kindern fern. Wenn Sie vermuten, dass Batterien verschluckt oder in eine Körperöffnung eingeführt worden sind, dann suchen Sie umgehend eine/-n Ärztin/Arzt auf.31

29. Warnhinweise bzgl. der Verwendung von Batterien:

Es besteht Explosionsgefahr, wenn der Akku nicht ordnungsgemäß ersetzt wird. Tauschen Sie die Batterie nur gegen eine Batterie des gleichen Typs aus. Die Batterie darf während der Benutzung, Aufbewahrung oder des Transports weder sehr hohen oder sehr niedrigen Temperaturen noch niedrigem Luftdruck in großen Höhenlagen ausgesetzt werden. Die Ersetzung der Batterie mit einem falschen Batterietyp kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen. Die Entsorgung der Batterie in Feuer oder einem heißen Ofen oder das mechanische Zerkleinern oder Zerteilen der Batterie kann zu Explosionen führen. Das Verbleiben der Batterie in einer Umgebung mit sehr hohen Temperaturen kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen. Eine einem sehr niedrigen Luftdruck ausgesetzte Batterie kann explodieren oder es kann aus einer einem sehr niedrigen Luftdruck ausgesetzten Batterie entflammbares Gas entweichen oder entflammbare Flüssigkeit auslaufen. Legen Sie besonderes Augenmerk auf den ökologischen Aspekt der Batterieentsorgung. AUFSTELLEN

• Packen Sie alle Teile aus und entfernen Sie danach die Schutzmaterialien.

• Schließen Sie das Gerät nicht eher an das Stromnetz an, bevor Sie die Netzspannung überprüft haben und alle anderen notwendigen Verbindungen hergestellt sind.32

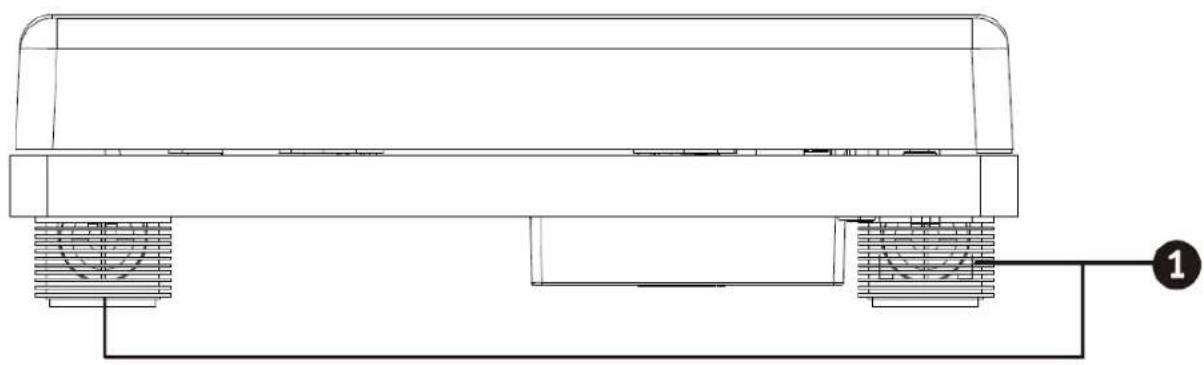

1. KOMPONENTEN DES PLATTENSPIELERS:

VORDERSEITE OBERSEITE33 RÜCKSEITE

3. Plattentellerauflage

4. Tonarmheber Tonarm-Arretierung

6. Auto-Stopp-Schalter

7. Geschwindigkeitswahlschalter

8. Plattenspielerschaft

11. Beleuchtungstaste 1 (ein/aus, Farbe)

12. Beleuchtungstaste 2 (Musik, Überblenden)

14. Abnehmbare Staubabdeckung

18. Netzteilanschluss

Beleuchtungstaste 1 (ein/aus, Farbe) Lange drücken – LED ein/aus Kurz drücken – LED-Farbwechsel (Rot, Grün, Blau, Rot + Grün, Rot + Blau, Grün + Blau, Weiß) Beleuchtungstaste 2 (Musik, Überblenden) Lange drücken – LED-Überblendungsanimation: sanfter Farbwechsel Kurz drücken – LED-Animationen folgen dem Takt der Musik

3. EINE SCHALLPLATTE ANHÖREN

1. Haben Sie die Staubabdeckung an.

2. Drücken Sie die Ein-/Austaste.

3. Legen Sie eine Schallplatte auf den Plattenteller und stellen Sie die Geschwindigkeit

entsprechend der Geschwindigkeit der Schallplatte ein. Hinweis: Verwenden Sie zum Abspielen einer Single (eine Schalplatte für 45 U/min) und/oder Schallplatten mit größerem Loch in der Mitte einen Single-Puck. Entfernen Sie die Schutzabdeckung des Tonabnehmers und entriegeln Sie den Tonarm auf der Tonarmauflage. Drücken Sie den Tonarmheber nach hinten, der Tonarm hebt sich langsam. Bewegen Sie den Tonarm vorsichtig in die gewünschte Position über der Schallplatte. Der Plattenteller beginnt sich zu drehen, sobald der Arm über ihn bewegt wird, sofern der Auto-Stopp-Schalter auf ON steht. Senken Sie den Tonarm auf die Schalplatte, indem Sie den Tonarmheber nach vorne drücken. Die Wiedergabe der Schallplatte beginnt. Wenn der Auto-Stopp-Schalter auf ON steht, schaltet der Plattenspieler am Ende automatisch ab. Wenn der Auto-Stopp-Schalter auf OFF steht, schaltet der Plattenspieler am Ende NICHT automatisch ab; Sie müssen den Tonarmheber nach hinten drücken, damit sich der Tonarm anhebt, und ihn auf der Tonarmauflage ablegen. Schalten Sie dann das Gerät aus, damit der Plattenteller aufhört sich zu zu drehen. Hinweis: Die Auto-Stopp-Funktion funktioniert für die meisten Schallplatten für 33 U/min. Bei einigen wenigen Schallplatten kann es jedoch vorkommen, dass trotz Aktivierung der Auto-Stopp-Funktion der Plattenspieler vor dem Ende abschaltet oder am Ende nicht abschaltet.

4. Schließen Sie ein externes Lautsprechersystem über ein Cinchkabel (nicht im Lieferumfang

enthalten) an den Cinch-Ausgängen an, um die Schallplattenwiedergabe über Ihr Lautsprechersystem genießen zu können.

4. ERSETZEN DER TONNADEL

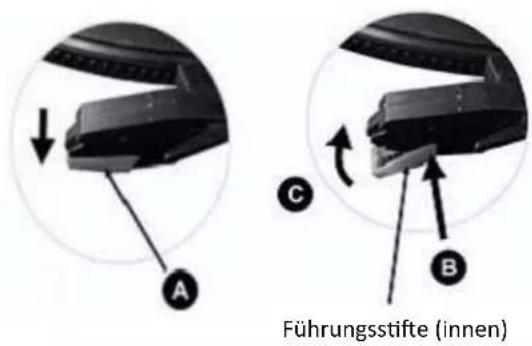

Folgen Sie für das Ersetzen der Tonnadel der nachfolgenden Anleitung. Entfernen der Tonnadel aus dem Tonkopf

1. Platzieren Sie einen Schraubendreher an der Spitze der Tonabnehmer-Headshell und drücken Sie

ihn in die in Skizze „A“ gezeigte Richtung nach unten.35

2. Entfernen Sie die Tonabnehmer-Headstell durch Ziehen nach vorne und Drücken nach unten.

1. Halten Sie die Spitze der

Tonabnehmer-Headshell und setzen Sie sie durch Drücken in die in „B“ gezeigte Richtung ein.

Tonabnehmer-Headshell in die in „C“ gezeigte Richtung nach oben, bis die Nadel in der Spitzenposition einrastet.

Audacity ist Freeware unter der GNU General Public License (GPL). Weitere Informationen sowie den Open-Source-Quellcode finden Sie im Internet unter https://www.audacityteam.org/download/

• Bitte vergewissern Sie sich vor dem Start der Software, dass Sie sie installiert haben. Einrichten Ihres PCs für die Arbeit mit Audacity

1. Schließen Sie das mitgelieferte USB-Kabel am Plattenspieler an.

2. Verbinden Sie den verbleibenden USB-Stecker mit Ihrem Computer.

3. Installieren Sie die Audiosoftware Audacity.

4. Starten Sie das Programm Audacity.

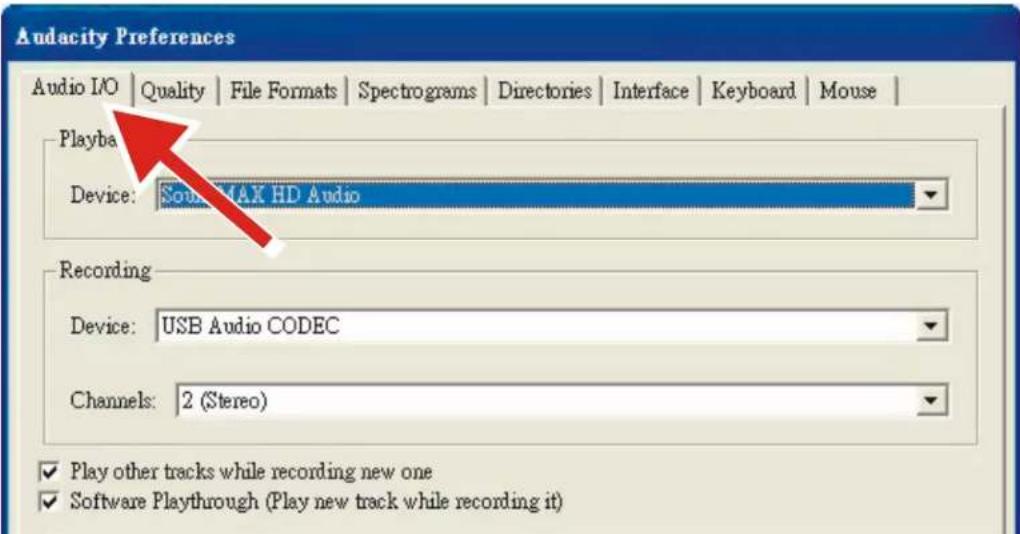

5. Wählen Sie im Audacity-Menü unter dem Reiter Edit (Bearbeiten) Preferences (Einstellungen)

aus. Führungsstifte (innen)36

6. Klicken Sie oben links auf den Reiter Audio I/O (Audioschnittstelle).

Wählen Sie unter Playback (Wiedergabe) bei Device (Gerät) your internal sound card (Ihre interne Soundkarte) aus. Wählen Sie unter Recording (Aufnahme) bei Device (Gerät) USB Audio CODEC aus. Wählen Sie unter Recording (Aufnahme) bei Channels (Kanäle) 2 (Stereo) aus. Setzen Sie einen Haken bei Play other tracks while recording new one (Andere Spuren während Aufnahme abspielen (Overdub)). Setzen Sie einen Haken bei Software Playthrough (Eingang per Software durchschleifen). Aufzeichnen von Alben mit Audacity

1. Speichern eines Projekts

Audacity speichert alle geänderten und aufgezeichneten Audiodateien im Verzeichnis Projektname_data, das sich dort befindet, wo Sie Ihr Projekt gespeichert haben. Wählen Sie unter dem Audacity-Reiter File (Datei) Save Project as (Projekt speichern als) aus und wählen Sie danach den Speicherort und den Namen für Ihr Projekt aus. Bitte beachten Sie, dass Ihnen nur die Option „Save As...“ (Speichern als) zur Verfügung steht, wenn Sie Audacity neu gestartet haben.37

Bereiten Sie Ihren über USB verbundenen Plattenspieler für die Wiedergabe des Titels oder Albums vor, den/das Sie aufzeichnen möchten. Klicken Sie zum Starten der Aufzeichnung auf die Schaltfläche Record (Aufnahme) . Senken Sie den Tonarm des über USB verbundenen Plattenspielers bei dem Titel/Album ab, den/das Sie aufzeichnen möchten. Klicken Sie auf die blaue Pausetaste , um die Aufzeichnung zu pausieren. Klicken Sie sie erneut an, um die Aufzeichnung fortzusetzen. Klicken Sie auf die gelbe Stopptaste. Das war’s auch schon. Sie können jetzt mit Ihrer Aufzeichnung herumexperimentieren und die vielen Bearbeitungsmöglichkeiten von Audacity erkunden. Sie können die Undo-Funktion (Rückgängig machen) fast unbegrenzt benutzen, solange das Projekt geöffnet ist. HINWEIS: CDs können direkt aus Audacity heraus nicht gebrannt werden. Hierfür benötigen Sie ein separates CD-Brennprogramm. Hinweis: Bitte schlagen Sie für eine weiterführende Bedienung der Software in der sich auf der CD befindlichen Anleitung nach.38

1. TIPPS FÜR BESSERE PLATTERSPIELERLEISTUNG

1. Seien Sie behutsam, wenn Sie die Staubschutzabdeckung des Plattenspielers öffnen oder

schließen. Fassen Sie sie entweder in der Mitte oder an jeder Seite an.

2. Berühren Sie nicht die Tonnadelspitze mit den Fingern. Vermeiden Sie weiterhin das Aufsetzen

der Tonnadel auf dem Plattenteller oder dem Schallplattenrand.

3. Reinigen Sie regelmäßig die Tonnadelspitze mit einem weichen Pinsel, den Sie dabei nur von

hinten nach vorn bewegen.

4. Wenn es nötig ist, eine Tonnadelreinigungslösung zu verwenden, dann verwenden Sie diese sehr

5. Wischen Sie Staubabdeckung und Plattenspielergehäuse mit einem weichen Tuch ab. Verwenden

Sie nur eine geringe Menge eines milden Reinigers zur Reinigung von Plattenspieler und Staubabdeckung.

6. Verwenden Sie auf keinen Fall für irgendeines der Plattenspielerteile scharfe Chemikalien oder

7. Das Gewicht am Ende des Tonarms ist auf das Standard-Auflagekraft eingestellt. Sie sollten keine

Anpassung vornehmen; andernfalls könnte die ordnungsgemäße Funktion dieses Plattenspielers beeinträchtigt werden.39

Plattenspieler LS-50LED (V2) Typ Riemenantrieb vollständig manuell Antriebsmotor Gleichstrommotor Geschwindigkeit 33⅓ U/min, 45 U/min, 78 U/min Gleichlaufschwankungen < 0,35 % Plattenteller 300 mm Tonabnehmer

Typ Keramik-Tonabnehmer 402-M208-015 Tonnadel 0,7 mil Optimale Auflagekraft 4 bis 6 g Ausgang 160 bis 380 mV (HP-4005) Frequenzgang -28 dB (10 kHz) Übersprechen 10 dB (1 kHz) Signal-Rausch-Verhältnis 40 dB Allgemein

NETZTEIL Eingang 100 bis 240 V Wechselspannung, 50/60 Hz, 0,5 A Ausgang 12 V Gleichspannung, 1000 mA PRODUKT 12 V Gleichspannung, 1000 mA Audioausgang (Line-Out) 400 bis 600 mV Leistungsaufnahme 12 W Abmessungen 410 x 330 x 118 mm Nettogewicht ca. 3,23 kg

Netzadapter Hersteller: SHENZHEN SHI GUANGKAIYUAN TECHNOLOGY, LTD. Modellnummer: GKYPS0100120EU1 Benutzen Sie nur den original mitgelieferten Netzadapter Benutzen Sie nur die in der Bedienungsanleitung angegebene Stromversorgung40 Information Werte und detaillierte Angaben Name des Herstellers oder der Handelsmarke, kommerzielle Zulassung und Anschrift

Ausgangsleistung 12 W Durchschnittliche Wirkungsgrad bei Normallast 83,5 % Wirkungsgrad bei Niederlast (10 %) 78 % Leistungsaufnahme bei Nulllast 0,068 W41

Lenco bietet Leistungen und Garantien im Einklang mit dem europäischen Recht. Setzen Sie sich deshalb im Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) mit Ihrem Fachhändler in Verbindung. Wichtiger Hinweis: Es ist nicht möglich, Produkte für Reparaturen direkt an Lenco zu schicken. Wichtiger Hinweis: Wenn dieses Gerät für welchen Grund auch immer durch ein nicht offizielles Servicezentrum geöffnet wurde oder durch dieses Servicezentrum darauf zugegriffen wurde, erlischt die Garantie. Dieses Gerät ist nicht für professionelle Zwecke geeignet. Falls das Gerät für professionelle Zwecke eingesetzt wird, erlöschen alle Garantieverpflichtungen seitens des Herstellers.

2. Haftungsausschluss

Aktualisierungen der Firmware und/oder Hardware-Komponenten werden regelmäßig durchgeführt. Aus diesem Grund können einige der Anleitungen, Spezifikationen und Abbildungen in dieser Dokumentation zu dem Ihnen vorliegenden Gerät leicht abweichen. Alle in diesem Handbuch beschriebenen Elemente dienen nur zur Illustration und treffen auf Ihre individuelle Situation möglicherweise nicht zu. Aus der in diesem Handbuch getätigten Beschreibung können keine Rechtsansprüche oder Leistungsanforderungen geltend gemacht werden.

3. Entsorgung des Altgeräts

Dieses Symbol zeigt an, dass das entsprechende Produkt oder dessen Akku/Batterie in Europa nicht mit dem normalen Hausmüll entsorgt werden darf. Um die ordnungsgemäße Abfallbehandlung des Produkts und dessen Akku/Batterie zu gewährleisten, müssen diese im Einklang mit allen anwendbaren örtlichen Vorschriften zur Entsorgung von Elektrogeräten und Akkus/Batterien entsorgt werden. Dabei helfen Sie, natürliche Ressourcen zu schonen und Umweltschutzstandards zur Verwertung und Entsorgung von Altgeräten aufrecht zu halten (Richtlinie über Entsorgung Elektrischer und Elektronischer Altgeräte).

Hiermit erklärt Lenco Benelux B.V., Thermiekstraat 1a, 6361 HB Nuth, The Netherlands, dass dieses Produkt den grundsätzlichen Anforderungen der EU-Richtlinie entspricht. Die Konformitätserklärung kann unter folgendem Link abgerufen werden: techdoc@commaxxgroup.com43 Français
