РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LS50LED LENCO

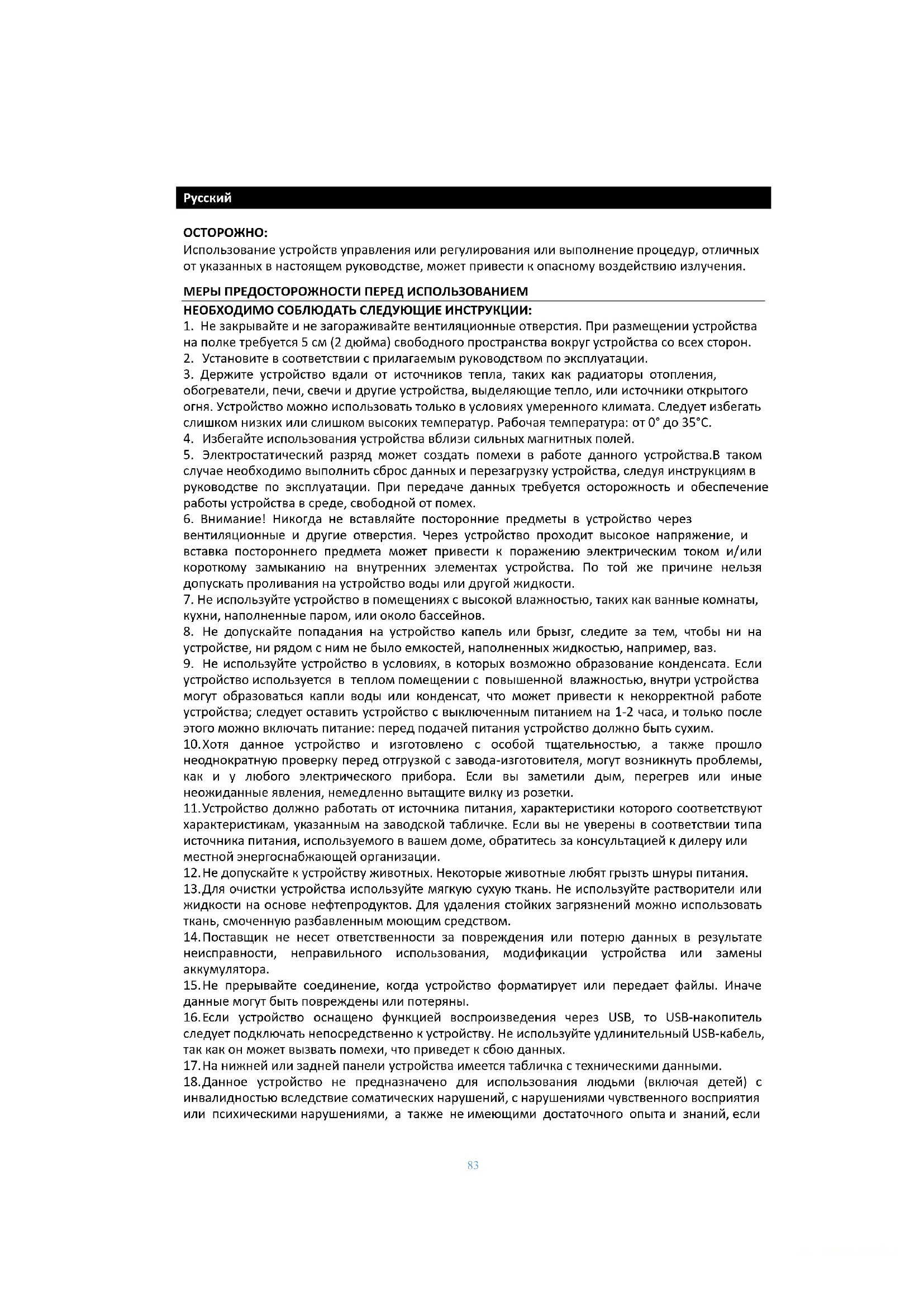

Использование устройств управления или регулирования или выполнение процедур, отличных от указанных в настоящем руководстве, может привести к опасному воздействию излучения. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ НЕОБХОДИМО СОБЛЮДАТЬ СЛЕДУЮЩИЕ ИНСТРУКЦИИ:

1. Не закрывайте и не загораживайте вентиляционные отверстия. При размещении устройства

на полке требуется 5 см (2 дюйма) свободного пространства вокруг устройства со всех сторон.

2. Установите в соответствии с прилагаемым руководством по эксплуатации.

3. Держите устройство вдали от источников тепла, таких как радиаторы отопления,

обогреватели, печи, свечи и другие устройства, выделяющие тепло, или источники открытого огня. Устройство можно использовать только в условиях умеренного климата. Следует избегать слишком низких или слишком высоких температур. Рабочая температура: от 0° до 35°C.

4. Избегайте использования устройства вблизи сильных магнитных полей.

5. Электростатический разряд может создать помехи в работе данного устройства.В таком

случае необходимо выполнить сброс данных и перезагрузку устройства, следуя инструкциям в руководстве по эксплуатации. При передаче данных требуется осторожность и обеспечение работы устройства в среде, свободной от помех.

6. Внимание! Никогда не вставляйте посторонние предметы в устройство через

вентиляционные и другие отверстия. Через устройство проходит высокое напряжение, и вставка постороннего предмета может привести к поражению электрическим током и/или короткому замыканию на внутренних элементах устройства. По той же причине нельзя допускать проливания на устройство воды или другой жидкости.

7. Не используйте устройство в помещениях с высокой влажностью, таких как ванные комнаты,

кухни, наполненные паром, или около бассейнов.

8. Не допускайте попадания на устройство капель или брызг, следите за тем, чтобы ни на

устройстве, ни рядом с ним не было емкостей, наполненных жидкостью, например, ваз.

9. Не используйте устройство в условиях, в которых возможно образование конденсата. Если

устройство используется в теплом помещении с повышенной влажностью, внутри устройства могут образоваться капли воды или конденсат, что может привести к некорректной работе устройства; следует оставить устройство с выключенным питанием на 1-2 часа, и только после этого можно включать питание: перед подачей питания устройство должно быть сухим.

10. Хотя данное устройство и изготовлено с особой тщательностью, а также прошло

неоднократную проверку перед отгрузкой с завода-изготовителя, могут возникнуть проблемы, как и у любого электрического прибора. Если вы заметили дым, перегрев или иные неожиданные явления, немедленно вытащите вилку из розетки.

11. Устройство должно работать от источника питания, характеристики которого соответствуют

характеристикам, указанным на заводской табличке. Если вы не уверены в соответствии типа источника питания, используемого в вашем доме, обратитесь за консультацией к дилеру или местной энергоснабжающей организации.

12. Не допускайте к устройству животных. Некоторые животные любят грызть шнуры питания.

13. Для очистки устройства используйте мягкую сухую ткань. Не используйте растворители или

жидкости на основе нефтепродуктов. Для удаления стойких загрязнений можно использовать ткань, смоченную разбавленным моющим средством.

14. Поставщик не несет ответственности за повреждения или потерю данных в результате

неисправности, неправильного использования, модификации устройства или замены аккумулятора.

15. Не прерывайте соединение, когда устройство форматирует или передает файлы. Иначе

данные могут быть повреждены или потеряны.

16. Если устройство оснащено функцией воспроизведения через USB, то USB-накопитель

следует подключать непосредственно к устройству. Не используйте удлинительный USB-кабель, так как он может вызвать помехи, что приведет к сбою данных.

17. На нижней или задней панели устройства имеется табличка с техническими данными.

18. Данное устройство не предназначено для использования людьми (включая детей) с

инвалидностью вследствие соматических нарушений, с нарушениями чувственного восприятия или психическими нарушениями, а также не имеющими достаточного опыта и знаний, если84 они не находятся под присмотром или не получили инструкции по правильному использованию устройства от лица, ответственного за их безопасность.

19. Устройство не предназначено для профессионального, коммерческого или промышленного

20. Убедитесь в том, что устройство находится в устойчивом положении. Гарантия не

распространяется на повреждения, возникшие в результате использования устройства в неустойчивом положении, вибрационного воздействия или ударов, а также несоблюдения других предупреждений или мер предосторожности, содержащихся в данном руководстве по эксплуатации.

21. Никогда не снимайте корпус устройства.

22. Никогда не помещайте устройство на другое электрическое оборудование.

23. Не разрешайте детям играть с пластиковой упаковкой от устройства.

24. Используйте только приспособления/вспомогательное оборудование, указанные

25. Обслуживание устройства должно осуществляться только квалифицированными

специалистами. Обслуживание требуется при наличии каких-либо повреждений на устройстве, например, в случае повреждения шнура питания или вилки, если на устройство пролилась жидкость, или что-то упало, если устройство подверглось воздействию дождя или влаги, если оно не функционирует нормально, или его уронили.

26. Длительное воздействие громких звуков от музыкальных проигрывателей может привести

к временной или постоянной потере слуха.

27. Если устройство поставляется с кабелем питания или адаптером питания переменного

При возникновении неполадок отсоедините кабель питания от сети переменного тока и обратитесь к квалифицированным специалистам для выполнения технического обслуживания. Не наступайте на адаптер питания и не допускайте его защемления. Соблюдайте осторожность, особенно возле штекеров и кабельного вывода. Не ставьте на адаптер питания тяжелые предметы, которые могут его повредить. Храните устройство в недоступном для детей месте! При игре с кабелем питания они могут получить серьезные травмы. Отключайте устройство от сети во время грозы, или если оно не используется в течение длительного времени. Розетка должна находиться рядом с оборудованием и быть в свобоном доступе. Не перегружайте розетки сети переменного тока или удлинители. Перегрузка может привести к возгоранию или поражению электрическим током. Устройства с конструкцией класса 1 следует подключать к основной розетке с заземлением. Устройства с конструкцией класса 2 не требуют заземления. При извлечении вилки из основной розетки всегда следует держаться за вилку, а не тянуть за шнур питания. Это может привести к короткому замыканию. Не используйте поврежденный шнур питания или вилку, а также незакрепленную розетку. Это может привести к возгоранию или поражению электрическим током.

28. При наличии батареек/элементов питания таблеточного типа в самом устройстве или в

пульте дистанционного управления:

"Не проглатывать батарею, опасность химического ожога" или аналогичная надпись. [Пульт дистанционного управления, входящий в комплект поставки] Данное изделие содержит батарейку/элемент питания таблеточного типа. В случае проглатывания батарейка может вызвать тяжелые внутренние ожоги в течение всего 2 часов и привести к смерти. Храните новые и использованные батарейки в недоступном для детей месте. Если батарейный отсек невозможно надежно закрыть, прекратите использование устройства и поместите его в место, недоступное для детей. Если вы предполагаете, что батарейки могли быть проглочены или помещены внутрь85 какой-либо части тела, немедленно обратитесь за медицинской помощью.

29. Осторожность при использовании батареек:

Опасность взрыва при неправильной замене элемента питания. Допускается замена только на элементы питания того же или эквивалентного типа. Элемент питания нельзя подвергать воздействию слишком высоких или слишком низких температур, низкого атмосферного давления на больших высотах при эксплуатации, хранении или транспортировке. Замена элемента питания на элемент питания несоответствующего типа может привести к взрыву или утечке легковоспламеняющейся жидкости или газа. Сжигание элемента питания, механическое разрушение или разрезание элемента питания может привести к взрыву. Оставление элемента питания в окружающей среде с очень высокими температурами может привести к взрыву или утечке легковоспламеняющейся жидкости или газа. Нахождение элемента питания в условиях слишком низкого атмосферного давления может привести к взрыву или утечке легковоспламеняющейся жидкости или газа. Необходимо обратить внимание на экологические аспекты утилизации элементов

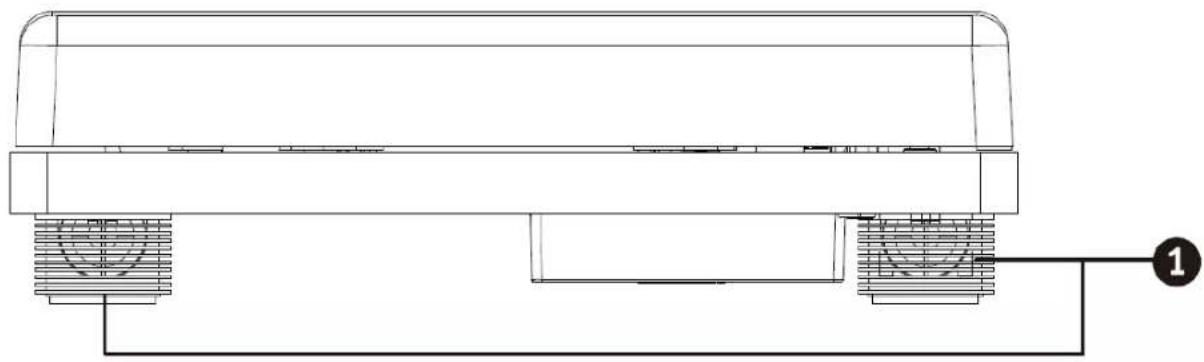

• Распакуйте все детали и снимите защитный материал.

• Не следует подключать устройство к сети без предварительной проверки сетевого напряжения и до выполнения всех других подключений.86

5. КОМПОНЕНТЫ ПРОИГРЫВАТЕЛЯ:

ВИД СПЕРЕДИ ВИД СВЕРХУ87

21. Диск проигрывателя

23. Фиксатор рычага тонарма

25. Кнопка включения функции «Автостоп»

26. Переключатель скорости вращения

27. Шпиндель проигрывателя

29. Ручка регулировки громкости

30. Кнопка подсветки 1 (ВКЛ/ВЫКЛ, цвет)

31. Кнопка с подсветки 2 (музыка, затухание)

33. Съемная пылезащитная крышка

35. Линейный выход RCA

37. Гнездо для подключения наушников

38. Кнопка питания ВКЛ/ ВЫКЛ88

6. Управление светодиодами

Кнопка подсветки 1 (ВКЛ/ВЫКЛ, цвет) Долгое нажатие - включение/выключение светодиода Короткое нажатие - изменение цвета светодиода (красный, зеленый, синий, красный+зеленый, красный+синий, зеленый+синий, белый). Кнопка с подсветки 2 (музыка, затухание) Долгое нажатие - последовательность затухания светодиодов: цвета будут плавно

Короткое нажатие - последовательность включения светодиодов по ритмам музыки

7. ПРОСЛУШИВАНИЕ ЗАПИСИ

1. Поднимите пылезащитную крышку.

Нажмите кнопку питания ВКЛ/ ВЫКЛ. Положите пластинку на диск проигрывателя и установите скорость проигрывателя в соответствии со скоростью записи. ПРИМЕЧАНИЕ: при воспроизведении сингла (запись на 45 об./мин) и/или пластинок с большими центральными отверстиями используйте адаптер на 45 об./ мин. Снимите защитное устройство со звукоснимателя и разблокируйте фиксатор тонарма на опоре. Сдвиньте рычаг назад, и тонарм плавно поднимется. Аккуратно переместите тонарм в нужное положение над пластинкой, и диск проигрывателя начнет вращаться, когда тонарм будет перемещен к нему, если кнопка включения функции «Автостоп» находится в положении ВКЛ. Опустите тонарм на проигрыватель, пододвинув рычаг, и начнется воспроизведение виниловой

Если кнопка включения функции «Автостоп» ВКЛЮЧЕНА, воспроизведение пластинки автоматически остановится по ее окончании. Если кнопка включения функции «Автостоп» ВЫКЛЮЧЕНА, воспроизведение пластинки НЕ остановится автоматически по ее окончании; нужно сдвинуть рычаг назад, чтобы тонарм поднялся, и поместить его обратно на опору, а затем выключить питание, чтобы проигрыватель не вращался. Примечание: функция «Автостоп» может применяться к большинству виниловых пластинок со скоростью 33 об/мин. Однако у некоторых виниловых пластинок проигрывание останавливается, когда она еще не доходит до конца, или проигрывание не останавливается, когда пластинка закончилась, если ВКЛЮЧЕНА функция «Автостоп». Примечание: Функция "Автостоп" подходит для большинства виниловых пластинок со скоростью вращения 33 об/мин. Однако в случае с некоторыми виниловыми пластинками при включенной функции "Автостоп" воспроизведение остановится, не доходя до конца, или воспроизведение не остановится, когда пластинка дойдет до конца.

5. Подключите внешнюю акустическую систему к разъему RCA с помощью кабеля RCA (не

входит в комплект), чтобы наслаждаться музыкой с виниловых пластинок через акустическую систему.89

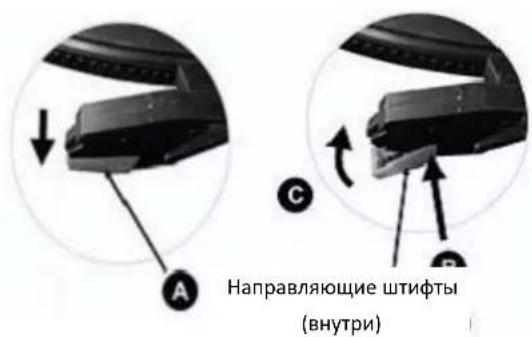

Для замены иглы необходимо следовать приведенным ниже инструкциям. Извлечение иглы из звукоснимателя

1. Надавите отверткой на кончик иглы книзу, как показано на рисунке, в направлении “А”.

2. Извлеките иглу, потянув вперед и книзу.

1. Удерживая кончик иглы, вставьте ее,

нажав, как показано на рисунке, в направлении “B”.

2. Протолкните иглу вверх, как

показано на рисунке, в направлении “C”, пока игла не зафиксируется в нужном положении.

Направляющие штифты (внутри)90 ОБЗОР ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ AUDACITY Audacity - это свободное программное обеспечение, лицензируемое по общедоступной лицензии GNU (GPL). Дополнительную информацию, а также открытый исходный код можно найти в по ссылке https://www.audacityteam.org/download/

• Убедитесь в том, что вы установили программное обеспечение перед началом работы. Настройка компьютера для работы с Audacity

1. Подключите к устройству источник входных данных.

2. Подключите USB-кабель к компьютеру.

3. Установите программу для записи Audacity.

4. Откройте программу Audacity.

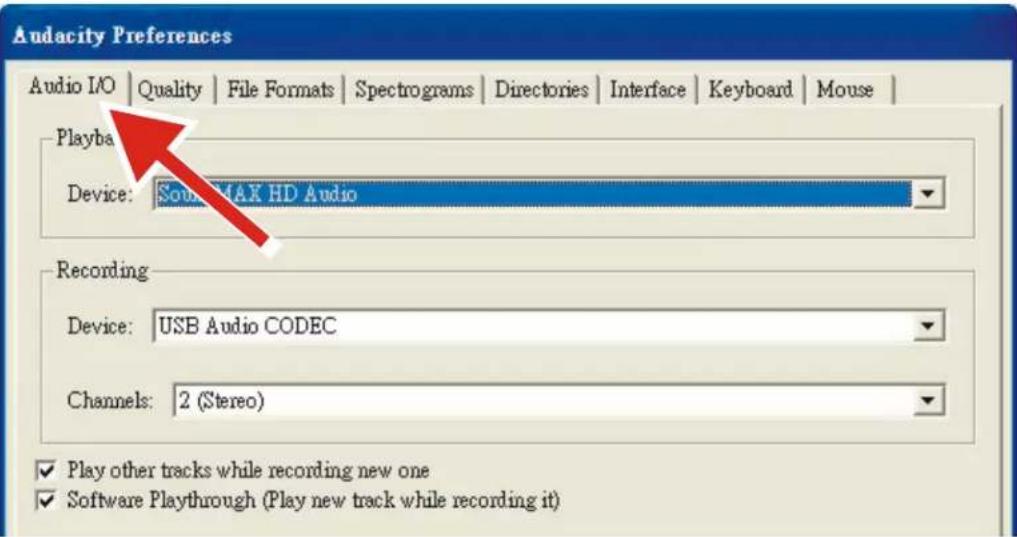

5. Выберите Preferences (Установка) на вкладке Edit (Редактировать) в меню Audacity.

6. Выберите вкладку Audio I/O (Ввод/вывод аудио) в левом верхнем углу.

В разделе Playback (Воспроизведение), Device (Устройство), выберите встроенную звуковую карту. В разделе Recording (Запись), Device (Устройство), выберите USB Audio CODEC. В разделе Recording (Запись), Channels (Каналы) выберите 2 (Stereo) (Стерео). Установите метку Play (Воспроизведение) на другие дорожки во время записи новой. Установите метку Software Playthrough (запуск ПО).91

Запись альбомов с помощью Audacity

1. Сохранение проекта

Audacity записывает все измененные и записанные аудиозаписи в каталог под именем Projectname_data, который находится там же, где вы сохранили сам файл

Выберите Save Project as (Сохранить проект как) на вкладке Audacity File (файл в Audacity) и выберите расположение и имя файла проекта. Обратите внимание, что при запуске новой версии Audacity доступен только пункт меню “Save As...” (Сохранить как...).92

Настройте проигрыватель с USB на воспроизведение песни или альбома, который вы хотите записать. Нажмите на красную кнопку Record (Запись), чтобы начать запись. Опустите тонарм проигрывателя с USB на соответствующий альбом и дорожку, который вы хотите записать. Нажмите синюю кнопку Pause (Пауза), чтобы приостановить запись. Нажмите ее снова, чтобы продолжить. Нажмите желтую кнопку Stop (Стоп). Готово. Теперь вы можете проигрывать вашу запись и изучать возможности редактирования в программе Audacity. Помните, что вы можете использовать функцию Undo (Отмена) практически без ограничений, пока проект открыт. ПРИМЕЧАНИЕ: Запись на компакт-диски напрямую из приложения Audacity невозможна. Необходимо использовать другие приложения для записи на компакт-диски. Примечание: Для расширенного использования см. инструкции к компакт-диску.93

9. РЕКОМЕНДАЦИИ ПО УХОДУ ЗА ПРОИГРЫВАТЕЛЕМ

8. Аккуратно закрывайте и открывайте крышку проигрывателя, держа ее по центру или

9. Не касайтесь пальцами острия иглы. Избегайте ударов иглы о диск проигрывателя или

10. Регулярно очищайте иглу мягкой щеткой движениями, направленными только от

задней части иглы к передней.

11. Если необходимо использовать жидкость для чистки иглы, используйте ее в

очень небольших количествах.

12. Аккуратно очищайте крышку и корпус проигрывателя мягкой салфеткой ля очистки

проигрывателя и пылезащитной крышки можно использовать небольшое количество мягкого моющего средства.

13. Никогда не применяйте агрессивные химические вещества или растворители для

очистки любой части системы проигрывателя.

14. Противовес в задней части тонарма настроен на стандартное давление иглы, не

рекомендуется его регулировать; иначе это может повлиять на нормальную работу проигрывателя.94

10. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Проигрыватель LS-50LED (V2)

Ременный привод, полностью ручное управление

Электродвигатель постоянного тока

33 1/3 об/мин, 45 об/мин, 78 об/мин Общая детонация <0,35% Диск проигрывателя 300 мм Звукосниматель

Керамический звукосниматель 402-M208-015

0,7 мил Рекомендуемая прижимная сила 4-6 г Выходное напряжение 160-380 мВ (HP-4005) частотная характеристика -28 дБ (10 КГц) Разнесение каналов 10 дБ (1 КГц) Отношение сигнал/шум 40 дБ Общие характеристики

вход AC 100-240 В~50/60Гц 0,5 A выход DC 12В 1000 мA

DC 12В 1000 мA Аудиовыход (линейный) 400-600mv Энергопотребление 12 Вт

Адаптер питания Производитель: SHENZHEN SHI GUANGKAIYUAN TECHNOLOGY.,LTD. Номер модели: GKYPS0100120EU1 Используйте только оригинальный адаптер переменного тока Используйте только источник питания, указанный в руководстве по эксплуатации95

SHENZHEN SHI GUANGKAIYUAN TECHNOLOGY.,LTD. Тяньшен Роуд, 41, 2 этаж, деревня Тяньляо, ул. Гунмин, Гуанмин, Шэньчжэнь, Гуандун, Китайская Народная Республика

Срок гарантии составляет 1 (один) год с даты продажи. Срок службы – до 5 (пяти) лет. Важное примечание: Компания Lenco не обеспечивает обслуживание оборудования в случае непосредственного обращения в головной офис компании. Важное примечание: Гарантия не действует, если устройство вскрывалось или подвергалось изменениям вне официального сервисного центра. Это устройство не предназначено для профессионального использования. В случае профессионального использования гарантийные обязательства производителя не будут выполняться. Заявление об ограничении ответственности Обновления микропрограммного обеспечения и/или компонентов аппаратного обеспечения производятся регулярно. Поэтому некоторые инструкции, технические характеристики и изображения в данной документации могут несколько отличаться от Вашей конкретной ситуации. Все элементы, описанные в настоящем руководстве, предназначены только для иллюстрации и могут не относится к конкретной ситуации. На основе описания, приведенного в настоящем руководстве, не возникает никаких юридических прав

Утилизация устройства Данный символ означает, что соответствующее электрооборудование или элементы питания не подлежит утилизации как обычные бытовые отходы на территории Европы. Для обеспечения надлежащей утилизации данного оборудования следует руководствоваться местными законами или требованиями в отношении утилизации электронного оборудования и элементов питания. Таким образом, Вы поможете сохранить природные ресурсы и улучшить стандарты защиты окружающей среды при обращении и утилизации отходов электрического оборудования (Директива ЕС об отходах электрического и электронного оборудования). Маркировка CE98 Настоящим компания Commaxx B.V. («Коммакс БВ»), Нидерланды, 6466 NG Керкраде, Вибахстраат, 37, заявляет, что данный продукт соответствует основным требованиям директив ЕС. С декларацией соответствия можно ознакомиться по адресу techdoc@commaxxgroup.com

Обслуживание Для получения более подробной информации и обращения в службу поддержки посетите наш сайт www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands. Маркировка «EAC» Товар сертифицирован для использования на территории Таможенного Союза без каких-либо ограничений. Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтового оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Импортер и организация, уполномоченная на принятие претензий: ООО "Бизнес-фабрика", 123458 г. Москва, ул. Маршала Прошлякова, д. 30, офис 503, +7 495 787 5900. Изготовитель: «Ленко Бенелюкс БВ», Термикстраат 1а, Нют, 6361 HB, Нидерланды / Филиал: Эс.Ти.Ай. Электроникс Лтд., Юнит 903-907, 9/ЭФ, Лоз Коммершиал Плаза, 788 Чонг Ша Ван Роуд, Коулун, Гонконг. Сделано в Китае

Обслуживание Для получения дополнительной информации и обращения в службу поддержки клиентов посетите наш веб-сайт: www.lenco.ru. Дизайн и спецификация могут быть изменены производителем без предварительного информирования. Дата изготовления продукции Год и месяц изготовления продукции указаны в номере партии и серийном номере продукта. Ниже описаны способы уточнения этой даты. По номеру партии (номер партии указан либо на упаковке устройства, либо на транспортировочной упаковке). o Формат номера партии: AAAABDDMY99 По серийному номеру продукта (серийный номер указан на устройстве). o Формат серийного номера: AAAABDDMYSSSSSS Где M (восьмой символ слева) равен месяцу производства, а Y (девятый символ слева) равен году производства. Месяц производства указывается одной из букв латинского алфавита. Соответствие буквенных обозначений месяца производства:

Год производства указывается одной цифрой, которая соответствует последней цифре года производства (цифра 1 равна 2021 году производства). Пример расшифровки по номеру партии: Номер партии: 2461A05C0 Где буква C это месяц (Март), а цифра 0 – последняя цифра года производства (2020 год). Пример расшифровки по серийному номеру: 2461A05A1123456 Где буква A это месяц (Январь), а цифра 1 – последняя цифра года производства (2021 год).

Информация об устройстве

Дата продажи: срок гарантии – 1 (один) год с даты продажи

Информация о продавце Название торговой организации:100 Телефон торговой организации:

Подпись продавца______________________ М.П. Подпись покупателя_____________________ Изделие получил в исправном состоянии и в полной комплектации. С условиями гарантии ознакомлен и согласен.

ВНИМАНИЕ! Гарантийный талон недействителен без печати продавца. Поддержка: www.lenco.ru101 Dansk/Norsk
