MANUALE UTENTE LS50LED LENCO

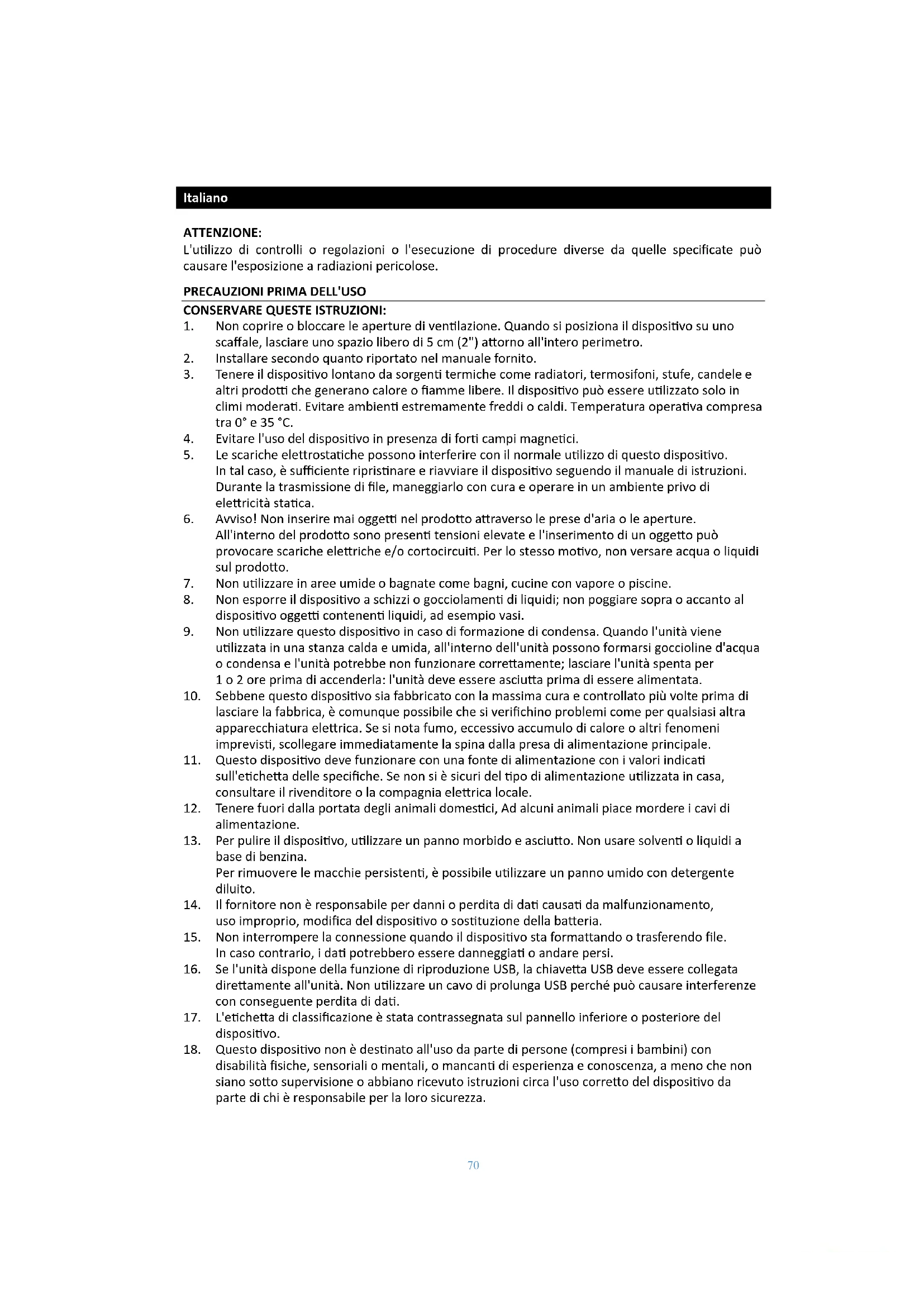

ATTENZIONE: L'utilizzo di controlli o regolazioni o l'esecuzione di procedure diverse da quelle specificate può causare l'esposizione a radiazioni pericolose.

1. Non coprire o bloccare le aperture di ventilazione. Quando si posiziona il dispositivo su uno

scaffale, lasciare uno spazio libero di 5 cm (2") attorno all'intero perimetro.

2. Installare secondo quanto riportato nel manuale fornito.

3. Tenere il dispositivo lontano da sorgenti termiche come radiatori, termosifoni, stufe, candele e

altri prodotti che generano calore o fiamme libere. Il dispositivo può essere utilizzato solo in climi moderati. Evitare ambienti estremamente freddi o caldi. Temperatura operativa compresa tra 0° e 35 °C.

4. Evitare l'uso del dispositivo in presenza di forti campi magnetici.

5. Le scariche elettrostatiche possono interferire con il normale utilizzo di questo dispositivo.

In tal caso, è sufficiente ripristinare e riavviare il dispositivo seguendo il manuale di istruzioni. Durante la trasmissione di file, maneggiarlo con cura e operare in un ambiente privo di elettricità statica.

6. Avviso! Non inserire mai oggetti nel prodotto attraverso le prese d'aria o le aperture.

All'interno del prodotto sono presenti tensioni elevate e l'inserimento di un oggetto può provocare scariche elettriche e/o cortocircuiti. Per lo stesso motivo, non versare acqua o liquidi sul prodotto.

7. Non utilizzare in aree umide o bagnate come bagni, cucine con vapore o piscine.

8. Non esporre il dispositivo a schizzi o gocciolamenti di liquidi; non poggiare sopra o accanto al

dispositivo oggetti contenenti liquidi, ad esempio vasi.

9. Non utilizzare questo dispositivo in caso di formazione di condensa. Quando l'unità viene

utilizzata in una stanza calda e umida, all'interno dell'unità possono formarsi goccioline d'acqua o condensa e l'unità potrebbe non funzionare correttamente; lasciare l'unità spenta per 1 o 2 ore prima di accenderla: l'unità deve essere asciutta prima di essere alimentata.

10. Sebbene questo dispositivo sia fabbricato con la massima cura e controllato più volte prima di

lasciare la fabbrica, è comunque possibile che si verifichino problemi come per qualsiasi altra apparecchiatura elettrica. Se si nota fumo, eccessivo accumulo di calore o altri fenomeni imprevisti, scollegare immediatamente la spina dalla presa di alimentazione principale.

11. Questo dispositivo deve funzionare con una fonte di alimentazione con i valori indicati

sull'etichetta delle specifiche. Se non si è sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale.

12. Tenere fuori dalla portata degli animali domestici, Ad alcuni animali piace mordere i cavi di

13. Per pulire il dispositivo, utilizzare un panno morbido e asciutto. Non usare solventi o liquidi a

base di benzina. Per rimuovere le macchie persistenti, è possibile utilizzare un panno umido con detergente diluito.

14. Il fornitore non è responsabile per danni o perdita di dati causati da malfunzionamento,

uso improprio, modifica del dispositivo o sostituzione della batteria.

15. Non interrompere la connessione quando il dispositivo sta formattando o trasferendo file.

In caso contrario, i dati potrebbero essere danneggiati o andare persi.

16. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere collegata

direttamente all'unità. Non utilizzare un cavo di prolunga USB perché può causare interferenze con conseguente perdita di dati.

17. L'etichetta di classificazione è stata contrassegnata sul pannello inferiore o posteriore del

18. Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con

disabilità fisiche, sensoriali o mentali, o mancanti di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi è responsabile per la loro sicurezza.71

19. Questo prodotto è destinato esclusivamente a un uso non professionale e non può essere

utilizzato per scopi commerciali o industriali.

20. Assicurarsi che l'unità sia collocata in una posizione stabile. I danni causati dall'uso di questo

prodotto in una posizione instabile, vibrazioni o urti o la mancata osservanza di qualsiasi altro avvertimento o precauzione indicati in questo manuale utente non saranno coperti da garanzia.

21. Non rimuovere mai la carcassa di questo dispositivo.

22. Non posizionare mai questo dispositivo su altre apparecchiature elettriche.

23. Non permettere ai bambini di accedere ai sacchetti di plastica.

24. Utilizzare solo collegamenti/accessori specificati dal produttore.

25. Rivolgersi a personale qualificato per l'assistenza. L'assistenza è necessaria quando il dispositivo

è stato in qualche modo danneggiato, come il cavo di alimentazione o la spina, quando è stato versato del liquido o sono caduti oggetti nel dispositivo, quando il dispositivo è stato esposto a pioggia o umidità, non funziona normalmente o è stato abbandonato.

26. L'esposizione prolungata ai suoni ad alto volume dei lettori musicali può causare una perdita

temporanea o permanente dell'udito.

27. Se il prodotto viene fornito con un cavo di alimentazione o un alimentatore CA:

In caso di problemi, scollegare la scheda di alimentazione CA e rivolgersi a personale qualificato. Non calpestare o schiacciare l'alimentatore. Fare molta attenzione, in particolare vicino alle prese e al punto di uscita del cavo. Non posizionare oggetti pesanti sull'alimentatore in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori dalla portata dei bambini. Giocando con il cavo di alimentazione possono infortunarsi seriamente. Scollegare il dispositivo durante i temporali o quando non viene utilizzato per un lungo periodo. La presa di corrente deve essere installata vicino all'apparecchio e deve essere facilmente accessibile. Non sovraccaricare le prese CA né le prolunghe. Il sovraccarico può causare incendi o scariche elettriche. I dispositivi con struttura di classe 1 devono essere collegati a una presa di rete con connessione di messa a terra di protezione. I dispositivi con struttura di classe 2 non richiedono una connessione a terra. Tenere sempre la spina quando la si estrae dalla presa di rete. Non tirare il cavo di alimentazione. Ciò può causare un cortocircuito. Non utilizzare un cavo o una presa di alimentazione danneggiati o una presa non fissata. Tale azione potrebbe provocare incendi o scariche elettriche.

28. Se il prodotto contiene o viene consegnato con un telecomando contenente batterie a

pulsante/a bottone: Avvertenza: "Non ingerire la batteria, pericolo di ustioni chimiche" o funzionamento equivalente. (Il telecomando in dotazione con) Il presente prodotto contiene una pila a bottone. Se ingerita, la batteria può causare gravi ustioni interne in sole 2 ore e portare alla morte. Tenere le batterie, nuove o usate, fuori dalla portata dei bambini. Se il vano batteria non si chiude completamente, interrompere l'uso del dispositivo e tenerlo fuori della portata dei bambini. Se si teme che delle batterie possano essere state inghiottite o essere venute a contatto con qualsiasi parte interna del corpo, contattare immediatamente un medico.

29. Precauzioni sull'uso delle batterie:

Pericolo di esplosione se la batteria non è sostituita correttamente. Sostituire solo con lo stesso tipo o equivalente. Non sottoporre le batterie a temperature estreme alte o basse, bassa pressione dell'aria ad alta quota durante l'uso, lo stoccaggio o il trasporto. La sostituzione di una batteria con una di tipo non corretto può provocare un'esplosione o la fuoriuscita di liquido o gas infiammabile. Lo smaltimento di una batteria nel fuoco o in un forno caldo o lo schiacciamento o il taglio meccanico di una batteria possono provocare un'esplosione. Lasciare una batteria in un ambiente a temperatura estremamente elevata può provocare un'esplosione o la fuoriuscita di liquido o gas infiammabile.72 Una batteria sottoposta a una pressione atmosferica estremamente bassa può esplodere o lasciar uscire liquidi o gas infiammabili. È necessario prestare attenzione agli aspetti ambientali legati allo smaltimento delle batterie. INSTALLAZIONE

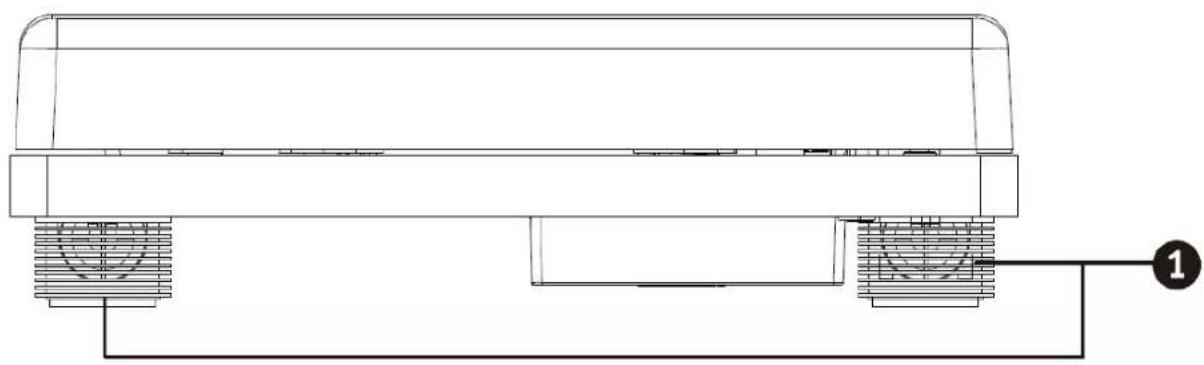

• Disimballare tutte le parti e rimuovere il materiale protettivo.

• Non collegare l'unità alla rete elettrica prima di avere controllato la tensione di rete e prima che siano stati effettuati tutti gli altri collegamenti.73

4. Blocco del braccio del giradischi con leva di sollevamento

5. Leva di sollevamento

6. Selettore controllo stop automatico

7. Selettore velocità

11. Pulsante di illuminazione 1 (ON/OFF, Colore)

12. Pulsante di illuminazione 2 (Musia, ON/OFF, Dissolvenza)

13. Testina puntina fono

14. Rimuovere il coperchio antipolvere

18. Jack adattatore alimentazione

Pulsante di illuminazione 1 (ON/OFF, Colore) Pressione prolungata – LED On/Off Pressione breve – Modifica colore LED (Rosso, Verde, Blu, Rosso+Verde, Rosso+Blu, Verde+Blu, Bianco) Pulsante di illuminazione 2 (Musia, ON/OFF, Dissolvenza) Pressione prolungata – Animazione dissolvenza LED: i colori cambieranno delicatamente Pressione breve – Le animazioni LED seguono i battiti della musica

3. ASCOLTO DI UN DISCO

1. Sollevare il coperchio antipolvere.

2. Premere il pulsante accensione/spegnimento.

3. Porre un disco sul giradischi e impostare la velocità del lettore corrispondente.

NOTA: quando si riproduce un singolo (un disco da 45 giri/min) e/o dischi con grandi fori centrali, utilizzare l'adattatore da 45 giri/min. Rimuovere la copertura protettiva della testina dell'ago e sbloccare il blocco del supporto del braccio. Spingere indietro la leva di sollevamento, il braccio si solleverà delicatamente. Spostare delicatamente il braccio nella posizione desiderata sul disco e il piatto del giradischi inizierà a ruotare quando il braccio viene spostato verso di esso se l'interruttore di controllo arresto automatico è su ON. Rilasciare il braccio sul giradischi spingendo la leva di sollevamento in avanti e il disco in vinile inizierà a suonare. Se l'interruttore di controllo arresto automatico è attivato, il disco si interromperà automaticamente al termine. Se l'interruttore di controllo arresto automatico è disattivato, il disco NON si interromperà automaticamente al termine; è necessario spingere la leva di sollevamento all'indietro per sollevare il braccio e riposizionarlo nel braccio, quindi spegnere l'alimentazione per fermare la rotazione del giradischi. Osservazioni: La funzione ARRESTO AUTOMATICO si applica alla maggior parte dei dischi in vinile a 33 giri/min. Tuttavia, per pochissimi dischi in vinile, si fermerà quando non arriva alla fine, o non si fermerà quando arriva alla fine quando ARRESTO AUTOMATICO è su ON.

4. Collegare il jack di uscita RCA al sistema di altoparlanti esterni con il cavo RCA (non fornito) per

ascoltare la musica dei dischi in vinile sul sistema di altoparlanti.

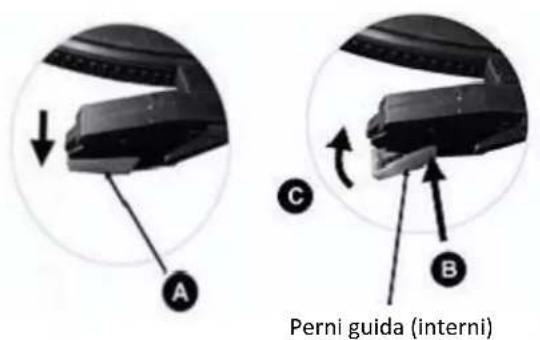

4. COME SOSTITURE L'AGO

Per sostituire l'ago fare riferimento alle istruzioni di seguito. Rimozione dell'ago dalla testina.

1. Posizionare un cacciavite sulla punta del guscio dell'ago e spingere verso il basso nella direzione

mostrata nello schizzo "A".

2. Rimuovere il guscio dell'ago tirandolo in avanti e spingendolo verso il basso.76

Inserimento dell'ago

1. Tenere la punta del guscio dell'ago e

inserirlo premendo nella direzione illustrata da "B".

2. Spingere il guscio della testina dell'ago

verso l'alto nella direzione illustrata da "C" finché l'ago non si blocca nella posizione della punta.

Audacity è un software gratuito, concesso in licenza con GNU General Public License (GPL). Ulteriori informazioni e codice open source sono disponibili sul Web all'indirizzo https://www.audacityteam.org/download/

• Assicurarsi di aver installato il software prima di iniziare. Configurare il PC per lavorare con Audacity

1. Collegare una sorgente di ingresso all'unità.

2. Collegare il filo USB al proprio computer.

3. Installare il software di registrazione Audacity.

4. Aprire il programma Audacity.

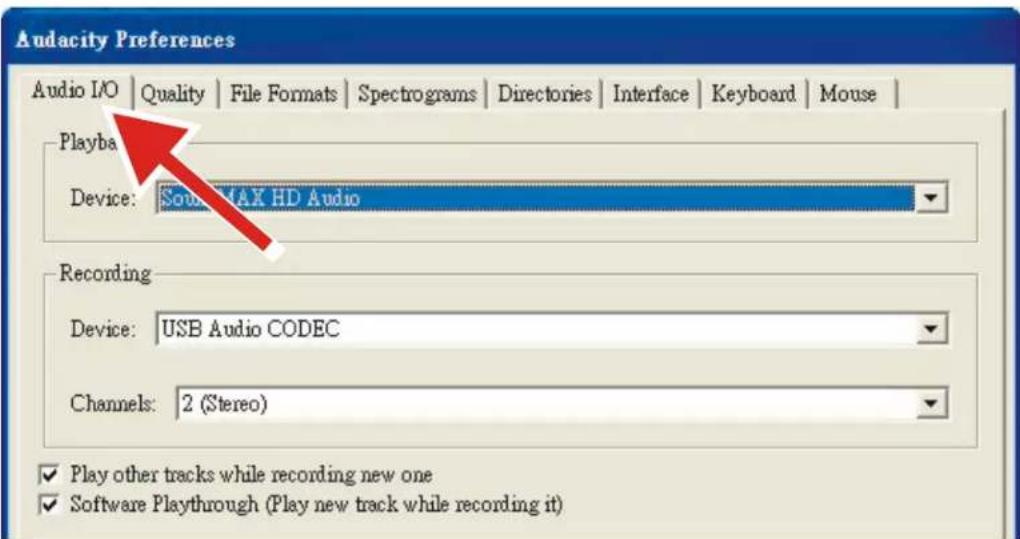

5. Selezionare Preferences (Preferenza) dalla scheda Edit (Modifica) nel menu Audacity.

6. Selezionare la scheda Audio I/O in alto a sinistra.

Perni guida (interni)77 In Riproduzione, Dispositivo, selezionare your internal sound card (scheda audio interna). In Registrazione, Dispositivo, selezionare USB Audio CODEC (CODEC audio USB). In Registrazione, Canali, selezionare 2 (Stereo). Spuntare la casella contrassegnata con Play other tracks while recording new one (Riproduci altre tracce mentre ne si registra una). Spuntare la casella contrassegnata con Software Playthrough (Video esplicativo del software). Registrazione di album con Audacity

1. Salvataggio di un progetto

Audacity scrive tutti gli audio modificati e registrati in una directory chiamata Projectname_data, che si trova proprio dove si è salvato il file del progetto stesso. Quindi, selezionare Save Project as (Salva progetto come) dalla scheda File Audacity e scegliere una posizione e nome del file per il progetto. Si noti che quando si avvia Audacity, solo l'opzione del menu "Save As..." ("Salva come...") è disponibile.78

Impostare il giradischi USB per riprodurre il brano o l'album che si desidera registrare. Fare clic sul pulsante Registra per avviare la registrazione. Abbassare il braccio sul giradischi USB sul disco e la traccia che si desidera registrare. Fare clic sul pulsante Pausa blu per mettere in pausa la registrazione. Premere per continuare. Fare clic sul pulsante Stop giallo. Ecco fatto. Ora è possibile muoversi nella registrazione ed esplorare le capacità di editing di Audacity. Ricordarsi che è possibile usare la funzione Annulla quasi senza limiti mentre il progetto è aperto. NOTA: non è possibile masterizzare CD direttamente dall'applicazione Audacity. Devono essere usate altre applicazioni per la masterizzazione di CD. Osservazioni: Per il funzionamento avanzato, fare riferimento alle istruzioni all'interno del CD.79

1. SUGGERMENTI PER MIGLIORI PRESTAZIONI DEL GIRADISCHI

1. Quando si apre o si chiude il coperchio del pgiradischi, maneggiarlo delicatamente, afferrandolo

al centro o su entrambi i lati.

2. Non toccare la punta dell'ago con le dita; evitare di sbattere l'ago contro il piatto del giradischi o

3. Pulire frequentemente la punta dell'ago: utilizzare una spazzola morbida solo con un movimento

"da dietro a davanti".

4. Se è necessario usare un liquido per la pulizia degli aghi, usarlo con molta parsimonia.

5. Pulire delicatamente il coperchio antipolvere e l'alloggiamento del giradischi con un panno

morbido. Utilizzare solo una piccola quantità di detergente delicato per pulire il giradischi e il coperchio antipolvere.

6. Non applicare mai prodotti chimici o solventi aggressivi a nessuna parte del sistema del

7. Il peso nella parte posteriore del braccio è impostato alla pressione dell'ago standard, non è

consigliabile eseguire la regolazione; in caso contrario, potrebbe influire sul normale utilizzo di questo giradischi.80

Giradischi LS-50LED (V2) Tipo Trasmissione a cinghia completamente manuale Motore guida Motore CC Velocità 33 1/3 giri/min, 45 giri/min, 78 giri/min Wow and Flutter <0,35% Piatto del giradischi 300 mm Testina

Tipo Testina in ceramica 402-M208-015 Puntina 0,7 mil Forza di tracciamento ottimale 4-6 g Uscita 160-380 mv (HP-4005) Risposta in frequenza -28 db (10 KHz) Diafonia 10 db (1 KHz) Rapporto segnale-rumore (S/N) 40 db Generale

ADATTATORE ingresso 100-240 VCA~50/60 Hz 0,5 A uscita 12 VCC 1.000 mA PRODOTTO 12 VCC 1.000 mA Uscita audio (Linea uscita) 400-600 mv Consumo di energia 12 W Dimensioni 410x330x118 MM Peso netto circa 3,23 KG

Alimentatore Produttore: SHENZHEN SHI GUANGKAIYUAN TECHNOLOGY.,LTD. Numero di modello: GKYPS0100120EU1 Utilizzare solo adattatore CA originale Utilizzare solo l'alimentazione indicata nel presente manuale.81 Informazioni Valore e precisione Nome del produttore o marchio commerciale, registrazione commerciale e indirizzo

Lenco offre assistenza e garanzia in conformità con la legge europea, il che significa che in caso di riparazioni (sia durante che dopo il periodo di garanzia) è necessario contattare il rivenditore locale. Nota importante: non è possibile inviare direttamente a Lenco i prodotti da riparare. Nota importante: Qualora l'unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade. Questo dispositivo non è adatto per l'uso professionale. Qualora l'unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti dalla garanzia sono nulli.

2. Clausola di esclusione della responsabilità

Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, è possibile che alcune parti relative a istruzioni, specifiche e immagini contenute nella presente documentazione siano diverse da quanto riscontrato nel singolo caso. Tutte le descrizioni incluse in questa guida sono fornite a puro titolo illustrativo e non si applicano necessariamente alla specifica situazione. Nessun diritto legale o contrattuale può derivare dalle descrizioni contenute nel presente libretto di istruzioni.

3. Smaltimento a fine vita del dispositivo

Questo simbolo indica che in Europa è vietato gettare il relativo prodotto elettrico o batteria tra i rifiuti domestici. Per il corretto smaltimento a fine vita del prodotto e della batteria, attenersi alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce a salvaguardare le risorse naturali e a migliorare gli standard per la protezione dell'ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE).

Con la presente, Lenco Benelux B.V., Thermiekstraat 1a, 6361 HB Nuth, Paesi Bassi, dichiara che questo prodotto è conforme ai requisiti essenziali della Direttiva europea. La dichiarazione di conformità può essere richiesta inviando un'e-mail a techdoc@commaxxgroup.com

Per ulteriori informazioni e accesso all'helpdesk, visitare il sito www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.83
