Produkttyp	Digitalmultimeter
Marke	Parkside
Modell	PDM 300 C2
Kategorie	Multimeter
Display	LCD-Bildschirm 3 1/2 Stellen, max. 1999
Messrate	Ca. 2 bis 3 Messungen pro Sekunde
Abmessungen (L x H x T)	80 x 166 x 36,5 mm
Gewicht	Ca. 190 g (ohne Batterie und Kabel)
Stromversorgung	9-V-Blockbatterie
Überspannungskategorie	CAT III 300 V
Hauptfunktionen	Messung Gleich-/Wechselspannung, Gleich-/Wechselstrom, Widerstand, Diodentest, Durchgangstest, Funktionsgenerator (1 kHz)
Speicherfunktion	Ja (HOLD-Taste)
Auto-Abschaltung	Ja, nach ca. 15 Minuten
Batterieanzeige schwach	Ja
Gleichspannung (Bereiche)	200 mV bis 300 V
Wechselspannung (Bereiche)	2 V bis 300 V, 40-400 Hz
Gleichstrom (Bereiche)	200 µA bis 10 A
Wechselstrom (Bereiche)	200 µA bis 10 A, 40-400 Hz
Widerstand (Bereiche)	200 Ω bis 20 MΩ
Funktionsgenerator	Rechtecksignal 1 kHz, ca. 3 V Spitze-Spitze
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden; Batterie und Sicherungen ersetzen
Sicherheit	Die Hinweise zur maximalen Spannung, Kategorie CAT III beachten; nicht in feuchter oder explosionsgefährdeter Umgebung verwenden
Garantie	3 Jahre (TARGA GmbH)
Lieferumfang	Multimeter, 2 Messleitungen, 9-V-Batterie, Schraubendreher, Handbuch

Häufig gestellte Fragen - PDM 300 C2 PARKSIDE

Wie misst man eine Gleichspannung mit dem PDM 300 C2?

Schließen Sie das schwarze Kabel an die COM-Buchse und das rote an die OUT INPUT-Buchse an. Stellen Sie den Drehschalter auf V=. Verbinden Sie die Messspitzen mit dem Objekt. Der Wert wird auf dem Display angezeigt. Ein Minuszeichen zeigt eine verpolte Polarität an.

Was tun, wenn das Display 'OL' anzeigt?

'OL' bedeutet, dass der gemessene Wert den gewählten Bereich überschreitet. Entfernen Sie sofort die Messspitzen und wählen Sie einen höheren Bereich.

Wie wechsle ich die Batterie des Parkside PDM 300 C2 Multimeters?

Schalten Sie das Gerät aus und entfernen Sie die Kabel. Entfernen Sie die hintere Schraube mit dem mitgelieferten Schraubendreher und dann die Abdeckung des Batteriefachs. Trennen Sie die alte Batterie und schließen Sie eine neue 9-V-Batterie unter Beachtung der Polarität an. Verschließen Sie das Fach wieder.

Das Multimeter schaltet sich von selbst aus, ist das normal?

Ja, es verfügt über eine automatische Abschaltung nach ca. 15 Minuten Inaktivität. Um es aufzuwecken, drehen Sie den Drehschalter oder drücken Sie eine Taste. Um diese Funktion zu deaktivieren, halten Sie beim Einschalten die SELECT-Taste gedrückt.

Wie testet man die Durchgängigkeit eines Stromkreises?

Stellen Sie den Drehschalter auf die Position für den Durchgangstest (Symbol ^1). Verbinden Sie die Messspitzen mit den zu testenden Punkten. Wenn der Widerstand unter ca. 30 Ω liegt, ertönt ein Signalton und der Wert wird angezeigt.

Welcher Sicherungstyp wird für den Austausch verwendet?

Zwei Sicherungen: F1 (F 250 mA / 300 V) und F2 (F 10 A / 300 V). Verwenden Sie nur Sicherungen desselben Typs.

Kann das Multimeter Ströme über 200 mA messen?

Ja, für Ströme > 200 mA schließen Sie das rote Kabel an die 10A-Buchse an. Für Ströme < 200 mA verwenden Sie die OUT INPUT-Buchse. Überschreiten Sie nicht 10 A für mehr als 10 Sekunden.

Wie benutzt man den Funktionsgenerator?

Stellen Sie den Drehschalter auf die Position Funktionsgenerator. Verbinden Sie die Messspitzen mit dem Objekt (z.B. Kopfhörer oder Verstärker). Das Signal ist eine Rechteckwelle von 1 kHz, ca. 3 V Spitze-Spitze.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Nicht in feuchter oder explosionsgefährdeter Umgebung verwenden. Halten Sie die Messspitzen immer am Griff (Bereich ohne Warnsymbol). Überschreiten Sie niemals die maximale Spannung (CAT III 300 V). Trennen Sie den Stromkreis, bevor Sie den Bereich wechseln.

Wie reinigt man das Multimeter?

Schalten Sie das Gerät aus und entfernen Sie die Kabel. Verwenden Sie ein trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder Reinigungsmittel. Vermeiden Sie, dass Flüssigkeit in das Gehäuse eindringt.

BEDIENUNGSANLEITUNG PDM 300 C2 PARKSIDE

Stand der Informationen - Last Information Update - Version des informations

1. Bestimmungsgemäße Verwendung 3
2. Lieferumfang .... 3
3. Technische Daten ....4
4. Sicherheitshinweise ....7
5. Urheberrecht 10
6. Vor der Inbetriebnahme 10
   6.1 Batterie einlegen/wechseln....10
7. Inbetriebnahme.... 11
   7.1 Überlaufanzeige 12
   7.2 Gleichspannungsmessung (DC)....12
   7.3 Wechselspannungsmessung (AC) 12
   7.4 Gleich- oder Wechselstrommessung (DC / AC) 13
   7.5 Funktionsgenerator ....13
   7.6 Widerstandsmessung....14
   7.7 Durchgangsprüfung 14
   7.8 Diodentest ....15
   7.9 HOLD-Funktion....15
   7.10 Multimeter aufstellen....16
8. Wartung / Reinigung...... 16
   8.1 Wartung .... 16

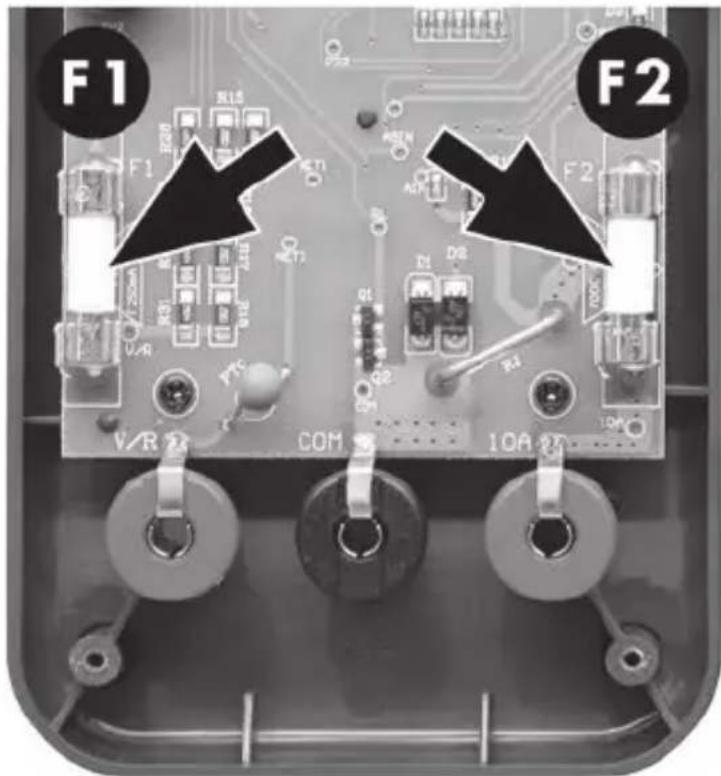

   8.2 Sicherung austauschen....16
   8.3 Reinigung....18
9. Umwelthinweise und Entsorgungsangaben...... 19
10. Konformitätsvermerke 20
11. Hinweise zu Garantie und Serviceabwicklung......21

Herzlichen Glückwunsch!

Mit dem Kauf des Digital-Multimeters PARKSIDE PDM 300 C2, nachfolgend als Multimeter bezeichnet, haben Sie sich für ein hochwertiges Produkt entschieden.

Machen Sie sich vor der ersten Inbetriebnahme mit dem Multimeter vertraut und lesen Sie diese Bedienungsanleitung aufmerksam durch. Beachten Sie vor allem die Sicherheitshinweise und benutzen Sie das Multimeter nur, wie in dieser Bedienungsanleitung beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Multimeters an Dritte ebenfalls mit aus.

1. Bestimmungsgemäße Verwendung

Das Multimeter ermöglicht Ihnen das Messen von Gleich-/Wechselspannungen und Gleich-/Wechselströmen. Weiterhin verfügt das Multimeter über eine Widerstandsmessung, einen Diodentest, einen Funktionsgenerator und eine Durchgangsprüfung. Dieses Multimeter ist nicht für den Betrieb in einem Unternehmen bzw. den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Multimeter ausschließlich für den privaten Gebrauch, jede andere Verwendung ist nicht bestimmungsgemäß. Dieses Multimeter erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Multimeters ist die Einhaltung dieser Normen nicht mehr gewährleistet. Aus hieraus resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen.

Bitte beachten Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes.

2. Lieferumfang

• Multimeter
  • 2 Messspitzen (inkl. Messleitung)
• 9 V-Blockbatterie
  • 1 Schraubendreher
  • Diese Bedienungsanleitung

Diese Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist das Multimeter mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:

1 Display
2 HOLD-Taste (Speichertaste)
3 Bereichswahlschalter
4 COM-Anschluss (Masse ≠)
5 OUT INPUT-Anschluss (= Rechtecksignal)
6 Messspitzen (inkl. Messleitung)
7 10 A-Anschluss
8 SELECT-Taste (Umschaltung Gleich-/ Wechselstrom)

3. Technische Daten

Display 3 1⁄2-stelliges LC-Display, max. Anzeige: 1999
Messrate ca. 2 bis 3 Messungen/Sekunde
Messleitungslänge je ca. 80 cm
Batterietyp 9 V-Blockbatterie
Überspannungskategorie	CAT III 300 V (Digital-Multimeter und Messleitungen)
Hold-Funktion ja
automatische Polaritätsanzeige	ja
Low-Bat.-Anzeige ja
Auto-Power-OFF Funktion ja
Betriebstemperatur, Luftfeuchte	0 °C bis +40 °C; max. 75 % rel. Feuchte
Lagertemperatur, Luftfeuchte	-10 °C bis +50 °C; max. 85 % rel. Feuchte
Abmessungen (B x H x T)	80 x 166 x 36,5 mm(inkl. Bereichswahlschalter)
Gewicht	ca. 190 g (ohne Batterie, ohne Messleitungen)

Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

Gleichspannung

Bereich	Auflösung	Genauigkeit
200 mV 0,1 mV		± (0,5 % + 5)
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
300 V 1 V

Eingangs-Impedanz: 10 MΩ

Überlastungsschutz: 300 V DC/AC RMS

Wechselspannung

Bereich	Auflösung	Genauigkeit
2 V 0,001 V		± (1,0 % + 5)
20 V 0,01 V
200 V 0,1 V
300 V 1 V

Eingangs-Impedanz: 10 MΩ

Frequenzbereich: 40 Hz bis 400 Hz

Überlastungsschutz: 300 V AC RMS

Anzeige: Durchschnittswert (RMS der Sinuswelle)

Gleichstrom

Bereich	Auflösung	Genauigkeit
200 μA 0,1 μA		± (1,0 % + 5)
2000 μA 1 μA
20 mA 0,01 mA		± (1,2 % + 5)
200 mA 0,1 mA
2 A 0,001 A		± (2,0 % + 5)
10 A 0,01 A

Überlastungsschutz: F1: F 250 mA / 300 V-Sicherung

F2: F 10 A / 300 V-Sicherung

Maximaler Eingangsstrom: 10 A (Eingangsstrom > 2 A für kontinuierliche Messung < 10 Sekunden und Intervall > 15 Min.)

Wechselstrom

Bereich	Auflösung	Genauigkeit
200 μA 0,1 μA		± (1,2 % + 5)
2000 μA 1 μA
20 mA 0,01 mA		± (1,5 % + 5)
200 mA 0,1 mA
2 A 0,001 A		± (3,0 % + 7)
10 A 0,01 A

Überlastungsschutz: F1: F 250 mA / 300 V-Sicherung
F2: F 10 A / 300 V-Sicherung
Maximaler Eingangsstrom: 10 A (Eingangsstrom > 2 A für kontinuierliche
Messung < 10 Sekunden und Intervall > 15 Min.)
Frequenzbereich: 40 Hz bis 400 Hz
Anzeige: Durchschnittswert (RMS der Sinuswelle)

Widerstand

Bereich	Auflösung	Genauigkeit
200 Ω 0,1 Ω		± (1,0 % + 5)
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ
200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ		± (1,2 % + 5)
20 MΩ 0,01 MΩ

Überlastungsschutz: 300 V

Funktionsgenerator

Signal	Spannung	Ausgangsimpedanz
1 kHz-Rechtecksignal	ca. 3 V Spitze-Spitze	ca. 10 kOhm

Die angegebene Genauigkeit in ± (% der Anzeige + Anzahl der Stellen) gilt für 5 % bis 100 % des jeweiligen Messbereichs und wird für einen Zeitraum von einem Jahr bei einer Umgebungstemperatur von 18 °C bis 28 °C und einer max. Luftfeuchtigkeit von 75 % gewährleistet. Bei abweichenden Voraussetzungen ist die Genauigkeit nicht gewährleistet.

4. Sicherheitshinweise

Vor der ersten Verwendung des Multimeters lesen Sie die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Anleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Multimeter verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

WARNUNG! Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzung zur Folge haben kann.

ACHTUNG! Dieses Signalwort kennzeichnet wichtige Hinweise zum Schutz vor Sachschäden.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

GEFAHR! Das Multimeter muss vor dem Öffnen isoliert oder von der gefährlichen aktiven Spannung getrennt werden. Es besteht Stromschlaggefahr!

GEFAHR! Dieses Symbol warnt vor gefährlicher elektrischer Spannung!

Wechselspannung

Gleichspannung

Schutzklasse II

WARNUNG! Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit Einschränkungen dürfen elektrische Geräte nur im Rahmen ihrer Möglichkeiten verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen können mögliche Gefahren nicht immer richtig

erkennen. Batterien und Kleinteile können bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterie unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Halten Sie auch die Verpackungsfolien fern. Verpackungsmaterialien sind kein Spielzeug. Es besteht Erstickungsgefahr!

WARNUNG! Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, brechen Sie die Messung sofort ab. In diesen Fällen darf das Multimeter nicht weiterverwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie dennoch Rauch eingeatmet haben, suchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitsschädlich sein.

WARNUNG! Halten Sie die Messspitzen nur im vorgesehenen Griffbereich fest (siehe Abbildung). Der Bereich mit dem Warnzeichen darf nicht berührt werden, sonst besteht beim Messen Gefahr durch Stromschlag!

WARNUNG! Bei Beschädigungen des Multimeters oder der Messspitzen (inkl. Messleitung) dürfen diese nicht mehr verwendet werden. Es besteht Stromschlaggefahr!

WARNUNG! Achten Sie besonders auf Ihre Sicherheit bei Wechselspannungen über 30 V bzw. Gleichspannungen über 60 V. Es besteht Stromschlaggefahr!

WARNUNG! Betreiben Sie das Multimeter niemals bei geöffnetem Gehäuse. Es besteht Stromschlaggefahr!

WARNUNG! Achten Sie darauf, dass Sie die Kontakte der Messspitzen und die zu messenden Anschlüsse während einer Messung nicht berühren, um einen elektrischen Schlag zu vermeiden.

WARNUNG! Verwenden Sie das Multimeter nicht in nassen bzw. feuchten Umgebungen. Achten Sie weiterhin darauf, dass Ihre Hände und Schuhe trocken sind, sonst besteht Stromschlaggefahr!

WARNUNG! Verwenden Sie das Multimeter nicht in der Nähe von explosiven Gasen, Dämpfen oder in staubiger Umgebung. Es besteht Explosionsgefahr!

WARNUNG! Achten Sie darauf, dass keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Multimeter stehen. Es besteht Brandgefahr!

ACHTUNG! Überschreiten Sie nicht die maximalen angegebenen Eingangswerte. Andernfalls könnte das Multimeter beschädigt werden.

ACHTUNG! Überschreiten Sie nicht die angegebene Überspannungskategorie CAT III. Andernfalls könnte das Multimeter beschädigt werden.

CAT III: Messungen innerhalb der Gebäudeinstallation (z. B. Verteiler, Verkabelung, Steckdosen und Schalter). Diese Kategorie umfasst auch die folgenden zwei Kategorien:

CAT II: Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker mit Spannung versorgt werden.

CAT I: Messungen an Stromkreisen, die keine direkte Verbindung zum Stromnetz haben (Batteriebetrieb, PKW-Elektrik usw.).

ACHTUNG! Vor Wechsel des Messbereichs ist das Multimeter vom Messobjekt zu trennen, sonst könnte das Multimeter beschädigt werden.

ACHTUNG! Schließen Sie beim Arbeiten mit den Messspitzen zuerst die schwarze Messleitung an den COM-Anschluss an, bevor Sie die rote Messleitung anschließen. Wenn die Messspitzen abgeklemmt werden, entfernen Sie zuerst die rote Messspitze.

ACHTUNG! Verbinden Sie nie eine Spannungsquelle mit den Messspitzen, wenn die Bereiche Durchgangsprüfung, Widerstandsmessung, Diodentest, Funktionsgenerator oder Strommessung ausgewählt sind. Andernfalls könnte das Multimeter beschädigt werden.

ACHTUNG! Das Multimeter darf keinen direkten Wärmequellen (z. B. Heizungen) oder keinem direkten Sonnenlicht oder Kunstlicht ausgesetzt werden. Vermeiden Sie auch den Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten. Betreiben Sie das Multimeter nicht in der Nähe von Wasser. Das Multimeter darf insbesondere niemals untergetaucht

werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf das Multimeter). Achten Sie weiterhin darauf, dass das Multimeter keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird. Außerdem dürfen keine Fremdkörper eindringen. Andernfalls könnte das Multimeter beschädigt werden.

5. Urheberrecht

Alle Inhalte dieser Anleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.

6. Vor der Inbetriebnahme

Entnehmen Sie das Multimeter und das Zubehör aus der Verpackung.

Prüfen Sie das Multimeter und das Zubehör auf Beschädigungen. Bei Beschädigungen darf das Multimeter nicht in Betrieb genommen werden.

6.1 Batterie einlegen/wechseln

Das Multimeter wird mit einer 9 V-Blockbatterie betrieben. Um die Batterie einzulegen bzw. auszuwechseln, gehen Sie wie folgt vor:

WARNUNG! Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie das Multimeter öffnen!

ACHTUNG! Bei erschöpfter Batterie erscheint das 🏻 Symbol im Display [1]. Für eine ordnungsgemäße Funktion sollte die Batterie bei nächster Gelegenheit gewechselt werden.

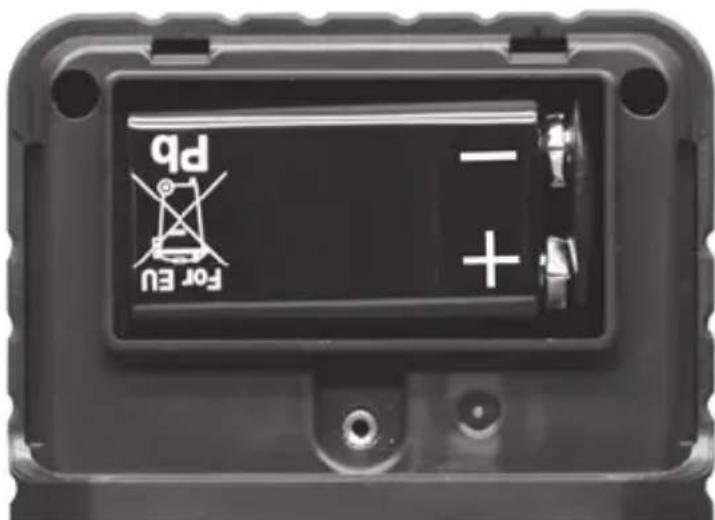

- Lösen Sie die obere Schraube an der Rückseite des Multimeters mit dem mitgelieferten Schraubendreher und entfernen Sie die Batteriefachabdeckung, indem Sie diese nach oben schieben.

- Verbinden Sie die 9 V-Blockbatterie polrichtig (+ und - beachten) mit dem Batterieclip und legen Sie die 9 V-Blockbatterie in das Batteriefach.

- Setzen Sie die Batteriefachabdeckung wieder auf und schrauben Sie die zuvor gelöste Schraube wieder fest.

7. Inbetriebnahme

ACHTUNG! Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgröße

Schalten Sie das Multimeter durch Drehen des Bereichswahlschalters [3] auf den gewünschten Messbereich ein. Das Multimeter verfügt über eine Auto-Power-OFF Funktion, die folgendermaßen funktioniert:

- Wenn das Multimeter für ca. 15 Minuten unbenutzt ist, wird ein Signalton wiedergegeben. Eine weitere Minute später ertönt erneut ein Signalton und

das Gerät schaltet in den Sleep-Modus. Um dies zu vermeiden, drücken Sie vorher eine beliebige Taste.

• Um das Multimeter aus dem Sleep-Modus aufzuwecken, drehen Sie den Bereichswahlschalter [3] auf einen anderen Messbereich oder drücken Sie eine beliebige Taste.
• Um die Auto-Power-OFF Funktion zu deaktivieren, gehen Sie folgendermaßen vor: Halten Sie beim Einschalten des Multimeters die SELECT-Taste [8] gedrückt. Das Symbol für die Auto-Power-OFF Funktion wird im Display [1] nun nicht mehr angezeigt.
• Beim nächsten Einschalten des Multimeters ist die Auto-Power-OFF Funktion wieder aktiv und im Display [1] ist das Symbol ⚙ wieder sichtbar.

Sie können das Multimeter auch direkt durch Drehen des Bereichswahlschalters [3] auf die Position „OFF“ ausschalten.

7.1 Überlaufanzeige

Das Multimeter verfügt über eine Überlaufanzeige. Überschreitet ein Messwert die Bereichsgrenze des eingestellten Messbereichs, wird im Display [1] „OL“ angezeigt. In diesem Fall entfernen Sie sofort die Messspitzen [6] vom Messobjekt.

7.2 Gleichspannungsmessung (DC)

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit dem OUT INPUT-Anschluss [5].
• Stellen Sie den Bereichswahlschalter [3] auf die V --- Position.
• Verbinden Sie die Messspitzen [6] mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt. Bei negativem Messergebnis erscheint ein negatives Vorzeichen vor dem Messwert. Blinkt im Display [1] „OL“, so wird gerade Wechselspannung gemessen. Stellen Sie den Bereichswahlschalter [3] auf die V\~ Position.

7.3 Wechselspannungsmessung (AC)

- Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit dem OUT INPUT-Anschluss [5].

• Stellen Sie den Bereichswahlschalter [3] auf die V\~ Position.
• Verbinden Sie die Messspitzen [6] mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt.

7.4 Gleich- oder Wechselstrommessung (DC / AC)

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit dem 10 A-Anschluss [7] (bei Strömen > 200 mA) bzw. mit dem OUT INPUT-Anschluss [5] (bei Strömen < 200 mA).
• Stellen Sie den Bereichswahlschalter [3] im Strommessbereich auf den gewünschten Bereich (μA, mA oder A).
  Ist Ihnen die Stromstärke nicht bekannt, stellen Sie zunächst den höchstmöglichen Messbereich ein und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes Messergebnis vorliegt.
• Drücken Sie die SELECT-Taste [8], um zwischen Gleich- und Wechselstrom umzuschalten. Das entsprechende Symbol wird Ihnen auf dem Display [1] angezeigt.
• Verbinden Sie die Messspitzen [6] in Reihe mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt. Bei negativem Messergebnis erscheint ein negatives Vorzeichen vor dem Messwert bei Gleichstrommessungen.

7.5 Funktionsgenerator

ACHTUNG! Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls könnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit dem OUT INPUT-Anschluss [5].
• Stellen Sie den Bereichswahlschalter [3] auf die _1 Position.
• Verbinden Sie die Messspitzen [6] mit dem Messobjekt.

Das 1 kHz-Rechtecksignal dient unter anderem zur Überprüfung bzw. Reparatur von Kopfhörern, Verstärkern und anderen elektronischen Geräten bzw. Komponenten.

7.6 Widerstandsmessung

ACHTUNG! Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls könnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit dem OUT INPUT-Anschluss [5].
• Stellen Sie den Bereichswahlschalter [3] auf die Position.
• Verbinden Sie die Messspitzen [6] mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt.

Bei Widerständen > 1 MΩ kann die Messung ggf. einige Sekunden dauern. Warten Sie in diesem Fall, bis sich der Messwert stabilisiert hat.

Bei Messungen von niedrigen Widerständen (200 Ω-Bereich) kann der Widerstand der Messleitungen zu einem verfälschten Ergebnis führen. Um dies zu vermeiden, notieren Sie sich den Wert der Messung bei kurzgeschlossenen Messspitzen und ziehen Sie diesen von dem Wert der tatsächlichen Messung ab.

7.7 Durchgangsprüfung

ACHTUNG! Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls könnte das Multimeter beschädigt werden.

- Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit dem OUTPUT INPUT-Anschluss [5].

• Stellen Sie den Bereichswahlschalter [3] auf die •••• Position.
• Verbinden Sie die Messspitzen [6] mit dem Messobjekt.
• Liegt der Widerstand unter ca. 30 Ω, ertönt der Summer und das Messergebnis wird im Display [1] angezeigt.

7.8 Diodentest

ACHTUNG! Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls könnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit dem OUT INPUT-Anschluss [5].
• Stellen Sie den Bereichswahlschalter [3] auf die ➤ Position.
• Verbinden Sie die rote Messspitze [6] mit der Anode und die schwarze Messspitze [6] mit der Kathode der zu prüfenden Diode.
• Im Display [1] wird die Durchlassspannung in Volt angezeigt. Wird im Display [1] „OL“ angezeigt, so wird die Diode in Sperrichtung gemessen oder die Diode ist defekt. Führen Sie zur Kontrolle eine gegenpolige Messung durch.

7.9 HOLD-Funktion

Durch Drücken der HOLD-Taste [2] kann ein Messwert im Display [1] gespeichert werden. Drücken Sie erneut die HOLD-Taste [2], um wieder in den Messbetrieb zu gelangen. Während die Hold-Funktion aktiv ist, wird im Display das Symbol Hangezeigt.

7.10 Multimeter aufstellen

Sie können das

Multimeter aufstellen.

Klappen Sie zum

Aufstellen des

Multimeters den

Aufsteller auf der

Rückseite des

Multimeters aus.

8. Wartung / Reinigung

8.1 Wartung

WARNUNG! Wartungsarbeiten sind erforderlich, wenn das Multimeter beschädigt wurde, Flüssigkeit oder Gegenstände ins Innere des Gehäuses gelangt sind, das Multimeter Regen oder Feuchtigkeit ausgesetzt wurde oder wenn das Multimeter nicht einwandfrei funktioniert oder heruntergefallen ist. In diesen Fällen darf das Multimeter nicht weiterverwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.

8.2 Sicherung austauschen

Um die Sicherung zu tauschen, gehen Sie wie folgt vor:

WARNUNG! Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie das Multimeter öffnen!

- Lösen Sie die obere Schraube an der Rückseite des Multimeters mit dem mitgelieferten Schraubendreher und entfernen Sie die Batteriefachabdeckung, indem Sie diese nach oben schieben.

- Lösen Sie die vier Schrauben an der Rückseite des Multimeters und entfernen Sie die Rückwand.

- Tauschen Sie die defekte Sicherung F1 (F 250 mA / 300 V) oder F2 (F 10 A / 300 V) gegen eine neue gleichen Typs aus.

- Setzen Sie die Rückwand wieder auf und schrauben Sie diese mit den vier Schrauben fest. Danach befestigen Sie die Batteriefachabdeckung wieder mit der Schraube.

8.3 Reinigung

WARNUNG! Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie das Multimeter reinigen!

Verwenden Sie zur Reinigung ein trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoffe angreifen. Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse eindringen können. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

9. Umwelthinweise und Entsorgungsangaben

Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Gerät erworben haben.

Denken Sie an den Umweltschutz. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Bitte beachten Sie, dass Batterien nur im entladenen Zustand in die Sammelbehälter für Geräte-Altbatterien gegeben werden dürfen bzw. bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüsse getroffen werden muss.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Produkt ist recyclebar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

Entsorgung

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Defekte oder verbrauchte Batterien/Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien/Akkus und/oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien / Akkus!

Batterien/Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien/Akkus bei einer kommunalen Sammelstelle ab.

10. Konformitätsvermerke

И005 20

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Dieses Produkt erfüllt die Anforderungen der geltenden nationalen Richtlinien der Republik Serbien.

Die vollständige EU-Konformitätserklärung kann unter folgendem Link heruntergeladen werden:

11. Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt

die Garantie. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte lesen Sie vor Inbetriebnahme Ihres Produktes sorgfältig die beigefügte Dokumentation. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline.

- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer bzw. wenn vorhanden die Seriennummer als Nachweis für den Kauf bereit.

- Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst.

Service

DE

Telefon: [phone]

E-Mail: [e-mail]

AT

Telefon: [phone]

E-Mail: [e-mail]

CH

Telefon: [phone]

E-Mail: [e-mail]

IAN: 346228_2004

Hersteller

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle.

TARGA GmbH

Coesterweg 45

59494 Soest

DEUTSCHLAND

Contents

Beschermingsklasse II
