PDM 300 C2 - Multimeter PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale multimeter
Merk	Parkside
Model	PDM 300 C2
Categorie	Multimeter
Weergave	LCD-scherm 3 1/2 cijfers, max. 1999
Meetfrequentie	Ongeveer 2 tot 3 metingen/seconde
Afmetingen (L x H x D)	80 x 166 x 36,5 mm
Gewicht	Ongeveer 190 g (zonder batterij of kabels)
Voeding	9V-blokbatterij
Overspanningscategorie	CAT III 300 V
Hoofdfuncties	Meten van DC/AC spanning, DC/AC stroom, weerstand, diodetest, continuïteitstest, functiegenerator (1 kHz)
Geheugenfunctie	Ja (HOLD-knop)
Automatische uitschakeling	Ja, na ongeveer 15 minuten
Batterij-indicator	Ja
DC-spanning (bereiken)	200 mV tot 300 V
AC-spanning (bereiken)	2 V tot 300 V, 40-400 Hz
DC-stroom (bereiken)	200 µA tot 10 A
AC-stroom (bereiken)	200 µA tot 10 A, 40-400 Hz
Weerstand (bereiken)	200 Ω tot 20 MΩ
Functiegenerator	Blokgolfsignaal 1 kHz, ca. 3 V piek-piek
Onderhoud en reiniging	Reinigen met een droge doek, geen oplosmiddelen gebruiken; batterij en zekeringen vervangen
Veiligheid	Let op de maximale spanningswaarden, categorie CAT III, niet gebruiken in vochtige of explosieve omgevingen
Garantie	3 jaar (TARGA GmbH)
Inhoud van de verpakking	Multimeter, 2 meetsnoeren, 9V-batterij, schroevendraaier, handleiding

Veelgestelde vragen - PDM 300 C2 PARKSIDE

Hoe meet ik een gelijkspanning met de PDM 300 C2?

Sluit de zwarte kabel aan op de COM-aansluiting en de rode op de OUT INPUT-aansluiting. Zet de draaischakelaar op V=. Sluit de meetsnoeren aan op het object. De waarde wordt op het display weergegeven. Een minteken geeft een omgekeerde polariteit aan.

Wat te doen als het display 'OL' weergeeft?

'OL' betekent dat de gemeten waarde het geselecteerde bereik overschrijdt. Verwijder onmiddellijk de meetsnoeren en kies een hoger bereik.

Hoe vervang ik de batterij van de Parkside PDM 300 C2 multimeter?

Schakel het apparaat uit en verwijder de kabels. Verwijder de achterste schroef met de meegeleverde schroevendraaier, daarna het compartimentdeksel. Koppel de oude batterij los en sluit een nieuwe 9V-batterij aan met de juiste polariteit. Sluit weer.

De multimeter schakelt zichzelf uit, is dat normaal?

Ja, het heeft een automatische uitschakeling na ongeveer 15 minuten inactiviteit. Om het te activeren, draai de draaischakelaar of druk op een knop. Om deze functie uit te schakelen, houd de SELECT-knop ingedrukt tijdens het inschakelen.

Hoe test ik de continuïteit van een circuit?

Zet de draaischakelaar op de continuïteitstestpositie (symbool ^1). Sluit de meetsnoeren aan op de te testen punten. Als de weerstand lager is dan ongeveer 30 Ω, klinkt een pieptoon en wordt de waarde weergegeven.

Welk type zekering gebruiken voor vervanging?

Twee zekeringen: F1 (F 250 mA / 300 V) en F2 (F 10 A / 300 V). Gebruik alleen zekeringen van hetzelfde type.

Kan de multimeter stromen groter dan 200 mA meten?

Ja, voor stromen > 200 mA sluit u de rode kabel aan op de 10A-aansluiting. Voor stromen < 200 mA gebruikt u de OUT INPUT-aansluiting. Overschrijd 10 A niet langer dan 10 seconden.

Hoe gebruik ik de functiegenerator?

Zet de draaischakelaar op de functiegeneratorpositie. Sluit de meetsnoeren aan op het object (bijv. koptelefoon of versterker). Het signaal is een blokgolf van 1 kHz, ongeveer 3 V piek-piek.

Wat zijn de belangrijke veiligheidsmaatregelen?

Niet gebruiken in vochtige of explosieve omgevingen. Houd de meetsnoeren altijd bij de handgreep (zone zonder waarschuwingssymbool). Overschrijd nooit de maximale spanning (CAT III 300 V). Koppel het circuit los voordat u van bereik verandert.

Hoe reinig ik de multimeter?

Schakel het apparaat uit en verwijder de kabels. Gebruik een droge doek. Gebruik nooit oplosmiddelen of schoonmaakmiddelen. Voorkom dat er vloeistof in de behuizing komt.

GEBRUIKSAANWIJZING PDM 300 C2 PARKSIDE

1. Beoogd gebruik 70

2. Inhoud van de verpakking 70

3. Technische specificaties....71

4. Veiligheidsinstructies....74

5. Copyright 77

6. Voordat u begint 77

6.1 De batterij plaatsen of vervangen....77

1. Aan de slag 78

7.1 Buiten het bereik van het display....79

7.2 Gelijkspanning meten....79

7.3 Wisselspanning meten 80

7.4 Gelijkstroom of wisselstroom meten.... 80

7.5 Functiegenerator 80

7.6 Weerstand meten....81

7.7 Continuïteit testen 81

7.8 Diode testen....82

7.9 HOLD-functie 82

7.10 De multimeter rechtop zetten 83

1. Onderhoud/reinigen 83

8.1 Onderhoud....83

8.2 De zekering vervangen.... 83

8.3 Reinigen 85

1. Milieuregelgeving en informatie over afvalverwerking..... 86

2. Conformiteit 87

3. Garantie- en servicegegevens 87

Gefeliciteerd!

Met de aanschaf van deze PARKSIDE PDM 300 C2 Digital Multimeter, hierna 'multimeter' genoemd, hebt u gekozen voor een kwaliteitsproduct.

Raak vóór het eerste gebruik vertrouwd met de manier waarop de multimeter werkt en lees deze handleiding zorgvuldig door. Volg de veiligheidsinstructies zorgvuldig op en gebruik de multimeter alleen, zoals beschreven in de gebruiksaanwijzing en voor de aangegeven toepassingen.

Bewaar deze handleiding op een veilige plaats. Als u de multimeter aan iemand anders overdraagt, geeft u er ook alle relevante documenten bij.

1. Beoogd gebruik

Met de multimeter kunt u DC/AC-spanningen en gelijk- en wisselstroom meten. De multimeter heeft ook functies voor het meten van weerstand en de doorlaatspanning van een diode, een functiegenerator en een continuïteitscontrolefunctie. Deze multimeter is niet ontworpen voor zakelijke of commerciële toepassingen. Gebruik de multimeter alleen voor privédoeleinden. Elk ander gebruik dan hierboven wordt vermeld, komt niet overeen met het beoogde gebruik. Deze multimeter voldoet aan alle relevante normen en standaarden met betrekking tot CE-conformiteit. Als er wijzigingen aan de multimeter worden aangebracht die niet zijn aanbevolen door de fabrikant, kan niet meer worden gegarandeerd dat aan deze richtlijnen wordt voldaan. De fabrikant is niet aansprakelijk voor eventuele schade of defecten die het gevolg zijn van deze wijzigingen.

Houd u aan de regelgeving en wetten in het land van gebruik.

2. Inhoud van de verpakking

• Multimeter
  • 2 meetsondes (inclusief kabels)
  • 9V-blokbatterij
  • 1 schroevendraaier
• Deze handleiding

Deze handleiding hebben een uitvouwbare omslag. Op de binnenkant van de omslag vindt u een afbeelding van de multimeter met genummerde onderdelen. Deze nummers hebben de volgende betekenis:

1 Display
2 HOLD-knop (geheugenknop)
3 Bereikkeuzeschakelaar
4 COM-aansluiting (aarde
5 OUT INPUT-aansluiting (= blokgolfsignaal)
6 Meetsondes (inclusief kabels)
7 10 A-aansluiting
8 SELECT-knop (schakelt tussen gelijkstroom/wisselstroom)

3. Technische specificaties

Display 31⁄2-cijferige lcd, max. weergave: 1999
Meetsnelheid ca. 2 tot 3 metingen/seconde
Lengte meetkabel ca. 80 cm elk
Batterijtype 9V-blokbatterij
Overspanningscategorie	CAT III 300 V (digitale multimeter en meetkabels)
Hold-functie ja
Automatisch polariteit weergeven ja
Batterij bijna leeg weergeven ja
Automatisch uitschakelen ja
Gebruikstemperatuur en vochtigheid	0 °C tot +40 °C, max. 75% relatieve luchtvochtigheid
Opslagtemperatuur en vochtigheid	-10 °C tot +50 °C, max. 85% relatieve luchtvochtigheid
Afmetingen (B x H x D)	80 x 166 x 36,5 mm (incl. keuzeschakelaar voor het bereik)
Gewicht ca. 190 g (zonder batterij of meetkabels)

De technische data en het ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Gelijkstroom

Gebied	Resoluție	Precisie
200 mV 0,1 mV		± (0,5% + 5)
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
300 V 1 V

Ingangsimpedantie: 10 MΩ

Bescherming tegen overbelasting: 300 V DC/AC RMS

Wisselstroom

Gebied	Resoluție	Precisie
2 V 0,001 V		± (1,0 % + 5)
20 V 0,01 V
200 V 0,1 V
300 V 1 V

Ingangsimpedantie: 10 MΩ

Frequentiebereik: 40 Hz tot 400 Hz

Bescherming tegen overbelasting: 300 V AC RMS

Display: RMS-waarde (Root-Mean-Square, RMS van de sinusgolf)

Gelijkstroom

Gebied	Resoluție	Precisie
200 μA 0,1 μA		± (1,0 % + 5)
2000 μA 1 μA
20 mA 0,01 mA		± (1,2 % + 5)
200 mA 0,1 mA
2 A 0,001 A		± (2,0 % + 5)
10 A 0,01 A

Bescherming tegen overbelasting: F1: F 250mA/300V-zekering

F2: F 10A/300V-zekering

Maximale ingangsstroom: 10 A (ingangsstroom > 2 A voor continue meting < 10 seconden en interval > 15 min.)

Wisselstroom

Bereik	Resoluție	Precisie
200 μA 0,1 μA		± (1,2 % + 5)
2000 μA 1 μA
20 mA 0,01 mA		± (1,5 % + 5)
200 mA 0,1 mA
2 A 0,001 A		± (3,0 % + 7)
10 A 0,01 A

Bescherming tegen overbelasting: F1: F 250mA/300V-zekering

F2: F 10A/300V-zekering

Maximale ingangsstroom: 10 A (ingangsstroom > 2 A voor continue meting

< 10 seconden en interval > 15 min.)

Frequentiebereik: 40 Hz tot 400 Hz

Display: RMS-waarde (Root-Mean-Square, RMS van de sinusgolf)

Weerstand

Bereik	Resoluție	Precisie
200 Ω 0,1 Ω		± (1,0 % + 5)
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ
200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ		± (1,2 % + 5)
20 MΩ 0,01 MΩ

Bescherming tegen overbelasting: 300 V

Functiegenerator

Signaal	Spanning	Uitgangsimpedantie
Blokgolfsignaal van 1 kHz	ca. 3 V piek-piek	Ca. 10 kOhm

De in ± (% weergegeven + aantal cijfers) aangegeven nauwkeurigheid geldt voor 5% tot 100% van het betreffende meetbereik en is gegarandeerd voor een periode van een jaar bij een omgevingstemperatuur van 18 °C tot 28°C en een maximale luchtvochtigheid van 75%. Als de omstandigheden anders zijn, wordt de nauwkeurigheid niet gegarandeerd.

4. Veiligheidsinstructies

Voordat u deze multimeter voor het eerst gebruikt, dient u de onderstaande opmerkingen te lezen en alle waarschuwingen op te volgen, zelfs als u bekend bent met de bediening van elektronische apparatuur. Bewaar deze handleiding op een veilige plaats, zodat u deze later kunt raadplegen. Voeg deze handleiding altijd bij als u de multimeter verkoopt of doorgeeft.

WAARSCHUWING! Dit signaalwoord duidt op een gevaar met een gemiddeld risico dat tot de dood of zwaar lichamelijk letsel kan leiden, als het niet wordt vermeden.

LET OP! Dit symbool staat bij belangrijke instructies ter bescherming tegen schade aan eigendommen.

Dit symbool staat bij nadere informatie over het onderwerp.

GEVAAR! Voordat u de multimeter opent, moet deze worden geïsoleerd of losgekoppeld van de gevaarlijke actieve spanning. Anders krijgt u mogelijk een elektrische schok.

GEVAAR! Dit symbool geeft schadelijke elektrische spanning aan!

Wisselstroom

Gelijkstroom

WAARSCHUWING! Elektrische apparaten zijn niet geschikt voor kinderen. Personen met een handicap dienen elektrische apparaten te gebruiken binnen de beperkingen van hun mogelijkheden. Laat kinderen of personen met een handicap niet zonder toezicht elektrische apparaten gebruiken. Zij zullen de mogelijke risico's misschien niet begrijpen.

Batterijen en kleine onderdelen vormen een potentieel verstikkingsgevaar. Bewaar de batterij altijd op een veilige plek. Als een batterij wordt ingeslikt, raadpleegt u direct een arts. Houd de verpakking buiten het bereik van deze mensen. Verpakkingsmateriaal is geen speelgoed. Verstikkingsgevaar!

WAARSCHUWING! Als u merkt dat de multimeter rook of vreemde geluiden of geuren produceert, schakelt u de multimeter direct uit. In dat geval mag u de multimeter pas gebruiken nadat deze is nagekeken door een bevoegd onderhoudstechnicus. Adem rook die uit het apparaat komt nooit in. Raadpleeg een arts als u per ongeluk rook inademt. De ingeademde rook kan schadelijk zijn voor uw gezondheid.

WAARSCHUWING! Houd de meetsondes altijd bij de handgreep vast (zie tekening). Het gebied met het waarschuwingsteken mag niet worden aangeraakt, anders bestaat er gevaar voor elektrische schokken tijdens het meten!

WAARSCHUWING! Gebruik de multimeter niet als deze of de meetsondes (incl. kabels) beschadigd zijn. Anders krijgt u mogelijk een elektrische schok.

WAARSCHUWING! Wees vooral voorzichtig bij wisselspanningen boven 30 V of DC-spanningen boven 60 V. Anders krijgt u mogelijk een elektrische schok.

WAARSCHUWING! Gebruik de multimeter nooit met geopende behuizing. Anders krijgt u mogelijk een elektrische schok.

WAARSCHUWING! Raak de contacten van de meetsondes of de connectoren tijdens de meting niet aan. Anders krijgt u mogelijk een elektrische schok.

WAARSCHUWING! Gebruik de multimeter niet in een vochtige of natte omgeving. Zorg er ook voor dat uw handen en schoenen droog zijn. Anders krijgt u mogelijk een elektrische schok.

WAARSCHUWING! Gebruik de multimeter niet in de buurt van explosieve gassen of dampen of in een stoffige omgeving. Er bestaat explosiegevaar!

WAARSCHUWING! Plaats geen brandende voorwerpen (zoals kaarsen) op of in de buurt van de multimeter. Brandgevaar!

LET OP! Overschrijd nooit de aangegeven maximale ingangswaarden. Anders kan de multimeter beschadigd raken.

LET OP! Overschrijd de genoemde overspanningscategorie CAT III niet. Anders kan de multimeter beschadigd raken.

CAT III: Metingen in gebouwinstallaties (bijv. verdeelkasten, bekabeling, aansluitingen en schakelaars). Tot deze categorie behoren ook de volgende twee categorieën:

CAT II: Metingen aan elektrische en elektronische apparaten die via een netstekker van stroom worden voorzien.

CAT I: Metingen aan stroomkringen die niet rechtstreeks met het net zijn verbonden (accu, auto-elektronica, enz.).

LET OP! Koppel, voordat u het meetbereik wijzigt, de multimeter los van het voorwerp dat u meet. Anders kan de meter beschadigd raken.

LET OP! Bij gebruik van de meetsondes moet eerst de zwarte meetkabel op de COM-aansluiting worden aangesloten en vervolgens de rode kabel. Verwijder bij het loskoppelen eerst de rode meetsonde.

LET OP! Sluit nooit een spanningsbron aan op de meetsondes als deze is ingesteld op continuïteitscontrole, weerstandsmeting, diodetest, functiegenerator of stroommeting. Anders kan de multimeter beschadigd raken.

LET OP! Stel de multimeter niet bloot aan directe warmtebronnen (zoals een verwarming), direct zonlicht of kunstlicht. Stel het apparaat niet bloot aan waternevel of -druppels en agressieve vloeistoffen. Gebruik de multimeter niet in de buurt van water. Let er met name op dat de multimeter niet wordt ondergedompeld (plaats geen met vloeistof gevulde voorwerpen, zoals vazen of glazen, op de multimeter). Zorg dat de multimeter niet wordt blootgesteld aan sterke schokken of trillingen. Steek geen voorwerpen in het apparaat. Anders kan de multimeter beschadigd raken.

5. Copyright

De volledige inhoud van deze handleiding wordt beschermd door het auteursrecht en wordt uitsluitend ter informatie aan de lezer verstrekt. Het is strikt verboden om gegevens en informatie te kopieren zonder voorafgaande uitdrukkelijke schriftelijke toestemming van de auteur. Dit geldt ook voor commercieel gebruik van de inhoud en informatie. Alle teksten en afbeeldingen waren actueel op het moment dat deze handleiding werd gedrukt.

6. Voordat u begint

Haal de multimeter en alle accessoires uit de verpakking.

Controleer de multimeter en de accessoires op beschadigingen. Als de multimeter beschadigd is, dient u deze niet te gebruiken.

6.1 De batterij plaatsen of vervangen

De multimeter wordt gevoed door een 9V-blokbatterij. De procedure voor het plaatsen of vervangen van de batterij is als volgt:

WAARSCHUWING! Schakel de multimeter uit en verwijder alle meetkabels voordat u deze opent!

LET OP! Als de batterij leeg is, verschijnt het symbool -op het display [1]. De batterij moet zo snel mogelijk worden vervangen om een goede werking te garanderen.

- Draai de bovenste schroef aan de achterkant van de multimeter los met de meegeleverde schroevendraaier en verwijder het deksel van het batterijvak door het naar boven te schuiven.

- Sluit de 9V-blokbatterij met de juiste polariteit (let op + en -) aan op de batterijclip en plaats deze in het batterijvak.

- Plaats het deksel van het batterijvak weer terug en draai de schroef die u eerder hebt losgedraaid, weer vast.

7. Aan de slag

LET OP! Overschrijd nooit de aangegeven maximale ingangswaarden.

Schakel de multimeter in door de bereikkeuzeschakelaar [3] in het door u gekozen meetbereik te draaien. De multimeter heeft een automatische uitschakelfunctie die als volgt werkt:

78 - Nederlands

• Als de multimeter gedurende ca. 15 minuten niet wordt gebruikt, klinkt er een pieptoon. Nog een minuut later klinkt er weer een pieptoon en schakelt het apparaat over naar de slaapstand. Druk op een willekeurige knop om deze procedure te stoppen.
• Als u de multimeter uit de slaapstand wilt halen, draait u de bereikkeuzeschakelaar [3] naar een ander meetbereik of drukt u op een willekeurige knop.
• Als u de automatische uitschakelfunctie wilt uitschakelen, gaat u als volgt te werk: Druk bij het inschakelen van de multimeter de SELECT-knop [8] in en houd deze ingedrukt. Het symbool voor de automatische uitschakelfunctie wordt niet langer op het display [1] weergegeven.
• De volgende keer dat u de multimeter inschakelt, is de automatische uitschakelfunctie weer actief en verschijnt het symbool weer op het display [1].

U kunt de multimeter ook direct uitschakelen door de bereikkeuzeschakelaar [3] in de stand "OFF" (Uit) te zetten.

7.1 Buiten het bereik van het display

De multimeter heeft een buitenbereik-display. Als een meetwaarde de bereikgrens voor het gekozen meetbereik overschrijdt, wordt "OL" op het display [1] weergegeven. Verwijder in dat geval onmiddellijk de meetsondes [6] van het te meten voorwerp.

7.2 Gelijkspanning meten

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT INPUT-aansluiting [5].
• Zet de bereikkeuzeschakelaar [3] op de stand V
• Sluit de meetsondes [6] aan op het te meten voorwerp.
• De gemeten waarde wordt nu op het display [1] weergegeven. Als de gemeten waarde negatief is, wordt een minteken ervoor weergegeven. Als "OL" op het display [1] knippert, wordt wisselspanning gemeten. Zet de bereikkeuzeschakelaar [3] op de stand V\~.

7.3 Wisselspanning meten

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT INPUT-aansluiting [5].
• Zet de bereikkeuzeschakelaar [3] op de stand V\~.
• Sluit de meetsondes [6] aan op het te meten voorwerp.
• De gemeten waarde wordt nu op het display [1] weergegeven.

7.4 Gelijkstroom of wisselstroom meten

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de 10 A-aansluiting [7] (bij stroom > 200 mA) of de OUT INPUT-aansluiting [5] (bij stroom < 200 mA).
• Zet de bereikkeuzeschakelaar [3] op het gewenste stroommeetbereik ( A, mA of A).
  Als u het stroomniveau niet kent, stelt u het eerst in op het hoogste meetbereik en schakelt u vervolgens naar de lagere bereiken tot u een bevredigende aflezing heeft.

- Druk op de SELECT-knop [8] om te schakelen tussen gelijkstroom en wisselstroom. Het betreffende symbool wordt op het display [1] weergegeven.

- Sluit de meetsondes [6] in serie aan op het te meten voorwerp.

- De gemeten waarde wordt nu op het display [1] weergegeven. Als de gemeten waarde negatief is, wordt voor de gelijkstroommetingen een minteken weergegeven.

7.5 Functiegenerator

LET OP! Zorg ervoor dat alle componenten van de schakeling, de schakelingen zelf en te meten componenten zijn losgekoppeld en ontladen. Anders kan de multimeter beschadigd raken.

- Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT INPUT-aansluiting [5].

• Zet de bereikkeuzeschakelaar [3] op de stand
• Sluit de meetsondes [6] aan op het te meten voorwerp.

Het 1kHz-blokgolfsignaal wordt onder andere gebruikt voor het controleren en repareren van hoofdtelefoons, versterkers en andere elektronische apparaten en componenten.

7.6 Weerstand meten

LET OP! Zorg ervoor dat alle componenten van de schakeling, de schakelingen zelf en te meten componenten zijn losgekoppeld en ontladen. Anders kan de multimeter beschadigd raken.

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT INPUT-aansluiting [5].
• Zet de bereikkeuzeschakelaar [3] op de stand .
• Sluit de meetsondes [6] aan op het te meten voorwerp.
• De gemeten waarde wordt nu op het display [1] weergegeven.

Bij weerstanden > 1MΩ kan de meting enkele seconden duren. Wacht in dit geval tot de meting stabiel is.

Bij metingen van lagere weerstanden (200 Ω-bereik) kan de aflezing worden vervormd door de weerstand van de eigen meetkabels van het apparaat. Om dit te voorkomen, noteert u de aflezing van de meting met de meetsondes die kortgesloten zijn, en trekt u deze af van de werkelijke meetwaarde.

7.7 Continuïteit testen

LET OP! Zorg ervoor dat alle componenten van de schakeling, de schakelingen zelf en te meten componenten zijn losgekoppeld en ontladen. Anders kan de multimeter beschadigd raken.

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT INPUT-aansluiting [5].
• Zet de bereikkeuzeschakelaar [3] op de stand •
• Sluit de meetsondes [6] aan op het te meten voorwerp.
• Als de weerstand onder circa 30 Ω ligt, klinkt de zoemer en wordt de gemeten waarde op het display [1] weergegeven.

7.8 Diode testen

LET OP! Zorg ervoor dat alle componenten van de schakeling, de schakelingen zelf en te meten componenten zijn losgekoppeld en ontladen. Anders kan de multimeter beschadigd raken.

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT INPUT-aansluiting [5].
• Zet de bereikkeuzeschakelaar [3] op de stand
• Sluit de rode meetsonde [6] aan op de anode van de te testen diode en de zwarte meetsonde [6] op de kathode.
• De drempelspanning wordt in volt op het display [1] weergegeven. Als het display [1] "OL" weergeeft, wordt de diode in de verkeerde richting gemeten of is deze defect. Voer een meting in de tegenovergestelde richting uit om dit te controleren.

7.9 HOLD-functie

Druk op de HOLD-knop [2] om een gemeten waarde op het display [1] op te slaan. Druk nogmaals op de HOLD-knop [2] om terug te keren naar de meetmodus. Als de Hold-functie is ingeschakeld, wordt het pictogram H weergegeven op het display.

7.10 De multimeter rechtop zetten

U kunt de multimeter rechtop zetten. Klap hiertoe de standaard aan de achterkant uit.

8. Onderhoud/reinigen

8.1 Onderhoud

WAARSCHUWING! Onderhoud is vereist als de multimeter op welke wijze dan ook is beschadigd, als er bijvoorbeeld vloeistoffen in het apparaat zijn terechtgekomen, als het apparaat is blootgesteld aan regen of vocht, als de multimeter niet normaal werkt of als deze is gevallen. In dat geval mag u de multimeter pas gebruiken nadat deze is nagekeken door een bevoegd onderhoudstechnicus. Elk onderhoud moet worden uitgevoerd door een bevoegd onderhoudstechnicus.

8.2 De zekering vervangen

U vervangt de zekering als volgt:

WAARSCHUWING! Schakel de multimeter uit en verwijder alle meetkabels voordat u deze opent!

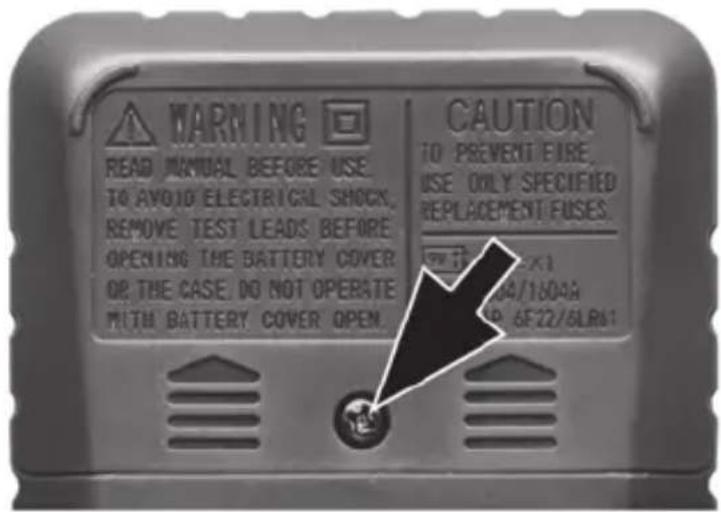

- Draai de bovenste schroef aan de achterkant van de multimeter los met de meegeleverde schroevendraaier en verwijder het deksel van het batterijvak door het naar boven te schuiven.

- Draai de vier schroeven aan de achterkant van de multimeter los en verwijder het achterpaneel.

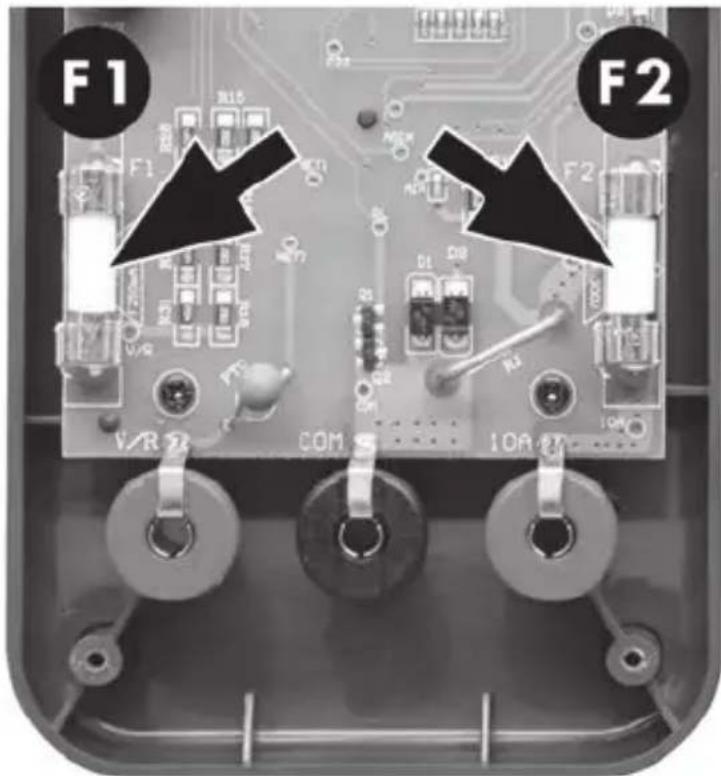

- Vervang de gebruikte zekering F1 (F 250 mA/300V) of F2 (F 10 A/300 V) door een nieuwe van hetzelfde type.

- Plaats het achterpaneel terug en draai de vier schroeven die u eerder hebt losgedraaid, weer vast. Zet vervolgens het deksel van het batterijvak weer vast met de schroef.

8.3 Reinigen

WAARSCHUWING! Schakel de multimeter uit en verwijder alle meetkabels voordat u de multimeter gaat reinigen!

Reinig het apparaat met een droge doek. Gebruik nooit oplos- of schoonmaakmiddelen die de kunststof materialen kunnen beschadigen. Zorg ervoor dat er geen vloeistoffen in de behuizing terechtkomen. Voor hardnekkiger vuil gebruikt u een licht bevochtigde doek.

9. Milieuregelgeving en informatie over afvalverwerking

Apparaten met dit symbool zijn onderworpen aan de Europese richtlijn 2012/19/EU. Alle elektrische en elektronische apparaten moeten worden gescheiden van huishoudelijk afval en bij een officiële afvalverwerkingsinstantie worden ingeleverd. Door oude apparaten op de juiste manier als afval te verwerken, voorkomt u schade aan het milieu en uw gezondheid. Voor meer informatie over een juiste afvalverwerking neemt u contact op met de plaatselijke overheid, de recyclinginstantie of de winkel waar u het apparaat hebt gekocht.

Respecteer het milieu. Oude batterijen/accu's mogen niet bij het huishoudelijk afval worden weggegooid. Deze moeten worden ingeleverd bij een inzamelpunt voor lege batterijen/accu's. Zorg dat accu's/batterijen helemaal leeg zijn voordat u ze inlevert bij een verzamelpunt voor oude batterijen/accu's. Als u accu's/batterijen inlevert die niet helemaal leeg zijn, moet u voorzorgsmaatregelen treffen om kortsluiting te voorkomen.

Gooi al het verpakkingsmateriaal weg op een milieuvriendelijke manier. De kartonnen verpakking kan voor recycling naar de oudpapierbak of een openbaar inzamelpunt worden gebracht. Folie of plastic in de verpakking moet worden ingeleverd via een daarvoor bestemde inzamelmethode.

Let bij het verwijderen van het verpakkingsmateriaal op de aangebrachte merktekens; op het etiket staan de afkortingen (a) en (b) met de volgende betekenis: 1-7: kunststof / 20-22: papier en karton / 80-98: samengestelde materialen.

Het product kan worden gerecycled, is onderworpen aan een uitgebreidere verantwoordelijkheid van de fabrikant en wordt gescheiden ingezameld.

Afvalverwijdering

Gooi het product aan het einde van de gebruiksduur in het belang van het milieu niet bij het huisvuil, maar voer het op de juiste manier af. Uw gemeente kan u informeren over de inzamelpunten en de betreffende openingstijden. Defecte of gebruikte batterijen moeten worden gerecycled in overeenstemming met verordening 2006/66/EG en eventuele aanpassingen daarvan. Breng gebruikte batterijen of het product naar de desbetreffende inzamelpunten.

Er ontstaat milieuschade door verkeerde verwijdering van batterijen!

Gooi batterijen niet weg bij huishoudelijk afval. Ze kunnen giftige zware metalen bevatten en moeten als speciaal afval worden behandeld. De chemische symbolen van de zware metalen zijn: Cd = Cadmium, Hg = Kwik, Pb = Lood. Breng gebruikte batterijen altijd naar een plaatselijk inzamelpunt.

10. Conformiteit

Het product voldoet aan de eisen van de toepasselijke Europese en nationale richtlijnen. Er is bewijs van conformiteit verstrekt. De fabrikant beschikt over de relevante verklaringen en documentatie.

Dit product voldoet aan de eisen van de toepasselijke nationale richtlijnen van de Republiek Servië.

И005 20

De volledige Europese conformiteitsverklaring is te downloaden via deze link: https://www.targa.gmbh/downloads/conformity/346228_2004.pdf

11. Garantie- en servicegegevens

Garantie van TARGA GmbH

Geachte klant,

U krijgt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. In het geval van gebreken aan dit product heeft u ten opzichte van de verkoper van het product bepaalde wettelijke rechten. Deze wettelijke rechten worden door onze hierna volgende garantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint op de datum van aankoop. Bewaart u de originele kassabon goed. Deze bon is nodig als bewijs van aankoop. Indien er binnen drie jaar vanaf de datum van aankoop van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons - naar ons goeddunken - gratis gerepareerd of vervangen.

Garantietermijn en wettelijke aanspraak bij gebreken

De garantietermijn wordt door de wettelijke aanspraak bij gebreken niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel reeds bij aankoop aanwezige schade en gebreken dienen onmiddellijk na het uitpakken te worden gemeld. Na afloop van de garantietermijn benodigde reparaties worden alleen tegen betaling uitgevoerd.

Garantiedekking

Het apparaat is zorgvuldig gefabriceerd volgens strenge kwaliteitsrichtlijnen en voor de levering nauwgezet onderzocht. De garantie dekt materiaal- en fabricagefouten. Deze garantie dekt geen onderdelen van het product die onderhevig zijn aan normale slijtage en daardoor kunnen worden beschouwd als slijtbare onderdelen of beschadigingen aan breekbare onderdelen zoals schakelaars, batterijen of onderdelen gemaakt van glas. De garantie vervalt als het product beschadigd, niet doelmatig gebruikt of onderhouden is. Voor een doelmatig gebruik van het product dienen alle in de meegeleverde handleiding opgenomen aanwijzingen strikt te worden nageleefd . Gebruiksdoeleinden en handelingen die in de handleiding worden afgeraden of waarvoor wordt gewaarschuwd, dienen in elk geval te worden vermeden. Het product is uitsluitend bestemd voor privégebruik en niet voor commercieel gebruik. In geval van misbruik of niet doelmatig gebruik, gebruik van geweld of ingrepen die niet zijn uitgevoerd door onze geautoriseerde service-afdeling, komt de garantie te vervallen. Met de reparatie of vervanging van het product begint geen nieuwe garantietermijn.

Afwikkeling van een garantieclaim

Gelieve voor een snelle verwerking van uw probleem de volgende aanwijzingen in acht te nemen:

• Lees voordat u het product in gebruik neemt de bijbehorende documentatie aandachtig door. Mocht er een probleem optreden dat op deze manier niet kan worden opgelost, neem dan contact op met onze hotline.
• Houdt u bij elke navraag de kassabon en het artikelnummer of indien beschikbaar het serienummer als bewijs van aankoop bij de hand.
• In het geval dat een oplossing per telefoon niet mogelijk is, zal onze hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgelost.

Service

Telefoon: 0900 0400 223

E-Mail: [e-mail]

Telefoon: 070 270 171

E-Mail: [e-mail]

Telefoon: [phone]

E-Mail: [e-mail]

IAN: 346228_2004

Fabrikant

Merk op dat het volgende adres geen service-adres is. Neem eerst contact op met de bovenvermelde service-afdeling.

TARGA GmbH

Coesterweg 45

59494 Soest

DUITSLAND

Spis treści
