PSTKA 12 B3 - Elektrosäge PARKSIDE - Kostenlose Bedienungsanleitung

Marke	Parkside
Modell	PSTKA 12 B3
Produkttyp	Akku-Stichsäge
Nennspannung	12 V
Leerlaufdrehzahl	1500 - 2800 min⁻¹ (6-stufig einstellbar)
Hub	18 mm
Schnitttiefe (Holz)	max. 70 mm
Schnitttiefe (Aluminium)	max. 3 mm
Gewicht (mit Akku)	ca. 1,6 kg
Stromversorgung	Li-Ion-Akku 12 V, 2,0 Ah (Parkside X 12 V TEAM-Serie)
Gehrungswinkel	-45° bis 45° (6 Rastungen)
Pendelhub	3 Positionen (0, 1, 2)
Arbeitsbeleuchtung	Integrierte LED
Sägeblatttyp	T-Schaft (einfache Aufnahme)
Lieferumfang	2 Sägeblätter (Holz T144D, Metall T118A), Innensechskantschlüssel, Splitterabweiser, Führungssohle, Schutzabdeckung, Absaugadapter, Reduzierstück, Parallelanschlag, Akku, Ladegerät, Koffer
Schalldruckpegel (LₚA)	77,2 dB(A), K=5 dB
Schallleistungspegel (LWA)	88,2 dB(A), K=5 dB
Vibration (Holz)	12,27 m/s², K=1,5 m/s²
Vibration (Metall)	14,67 m/s², K=1,5 m/s²
Bestimmungsgemäße Verwendung	Haushalt, gerade/Schweif/Gehrungsschnitte in Holz, Kunststoff, Leichtmetall
Garantie	3 Jahre (Bedingungen siehe Anleitung)

Häufig gestellte Fragen - PSTKA 12 B3 PARKSIDE

Wie wechsle ich das Sägeblatt an der Parkside PSTKA 12 B3 ?

Drehen Sie das Spannfutter (9) nach vorne und halten Sie es. Setzen Sie das neue Sägeblatt (T-Schaft) in das Spannfutter ein und achten Sie darauf, dass der Rücken in der Nut der Führungsrolle (8) liegt. Lassen Sie das Spannfutter los. Tragen Sie Handschuhe.

Welchen Akku verwende ich mit der Stichsäge Parkside PSTKA 12 B3 ?

Verwenden Sie ausschließlich einen Akku der Parkside X 12 V TEAM-Serie (Modelle PAPK 12 A1, A2, B1 oder B2). Das Ladegerät muss aus der entsprechenden Serie stammen (PLGK 12 A1, A2 oder B2).

Wie stelle ich den Gehrungswinkel an der Säge Parkside PSTKA 12 B3 ein?

Nehmen Sie den Innensechskantschlüssel (17) aus dem Gehäuse. Lösen Sie die Sechskantschrauben (6) unter der Grundplatte. Neigen Sie die Grundplatte von -45° bis 45° (6 Rastungen). Ziehen Sie die Schrauben wieder an. Bei extremen Winkeln heben Sie die Schutzabdeckung (13) und den Splitterabweiser (22) an oder entfernen Sie diese.

Wie reinige und warte ich die Stichsäge Parkside PSTKA 12 B3?

Schalten Sie das Gerät aus und entfernen Sie den Akku. Reinigen Sie die Lüftungsschlitze, das Gehäuse und die Griffe mit einem feuchten Tuch oder einer Bürste. Verwenden Sie kein Wasser oder Reinigungsmittel. Das Gerät benötigt keine besondere Wartung.

Welches Zubehör wird mit der Parkside PSTKA 12 B3 geliefert?

Der Lieferumfang umfasst: 2 Sägeblätter (Holz T144D und Metall T118A), einen Innensechskantschlüssel, einen bereits montierten Splitterabweiser, eine Führungssohle, eine Schutzabdeckung, einen Absaugadapter mit Reduzierstück, einen Parallelanschlag, einen Akku, ein Ladegerät und einen Koffer.

Kann ich die Säge Parkside PSTKA 12 B3 für Tauchschnitte verwenden?

Ja, nur bei weichen Materialien (Holz, Porenbeton, Gipskarton) mit einem Gehrungswinkel von 0° und einem kurzen Sägeblatt. Setzen Sie die Vorderkante der Platte auf das Werkstück, schalten Sie die Säge ein, tauchen Sie vorsichtig in einem Winkel ein und richten Sie sie dann auf.

Wie stelle ich die Schnittgeschwindigkeit an der Säge Parkside PSTKA 12 B3 ein?

Verwenden Sie das Einstellrad (27) an der Rückseite des Geräts, um die Geschwindigkeit in 6 Stufen von 1500 bis 2800 min⁻¹ einzustellen. Passen Sie die Geschwindigkeit an das Material an: niedrig für Metall, hoch für Holz.

Was tun, wenn die Säge Parkside PSTKA 12 B3 nicht startet?

Überprüfen Sie, ob der Akku (23) richtig eingesetzt und geladen ist (die Anzeige (3) muss mindestens eine rote LED anzeigen). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst (Schalter oder Motor defekt).

Wie montiere ich den Parallelanschlag an der Säge Parkside PSTKA 12 B3?

Lösen Sie die Feststellschrauben (11). Setzen Sie den Parallelanschlag (18) in die Öffnungen (10) auf der gewünschten Seite ein. Ziehen Sie die Schrauben wieder an. Er kann auf beiden Seiten montiert werden.

Kann ich einen externen Staubsauger mit der Säge Parkside PSTKA 12 B3 verwenden?

Ja, schieben Sie den Absaugadapter (19) bis zum Anschlag in die Führung zwischen Gerät und Grundplatte. Schließen Sie einen geeigneten Staubsauger an (nicht im Lieferumfang). Verwenden Sie bei Bedarf das Reduzierstück (20).

BEDIENUNGSANLEITUNG PSTKA 12 B3 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE / AT / CH Originalbetriebsanleitung Seite

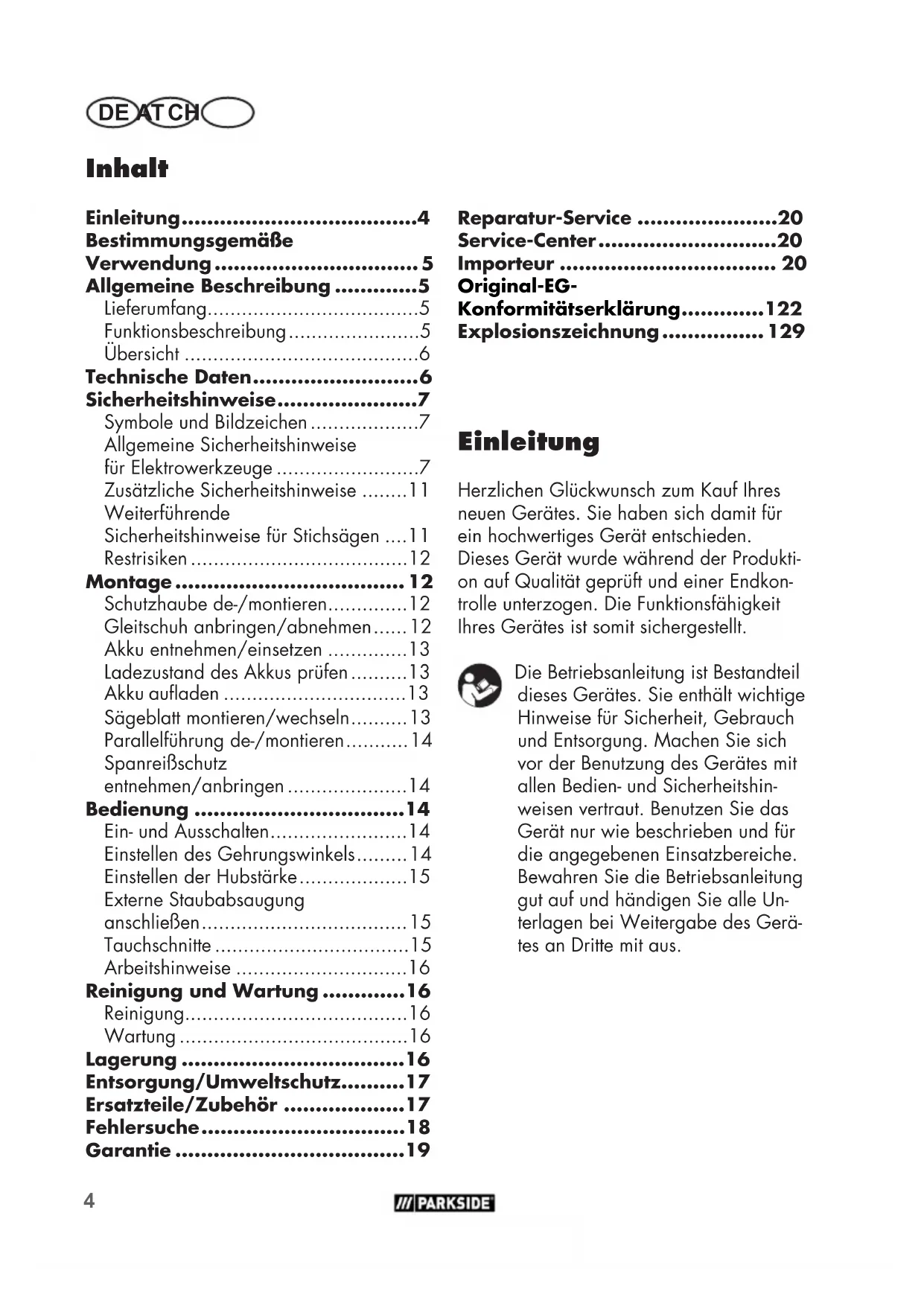

Allgemeine Beschreibung ....5

Lieferumfang....5

Funktionsbeschreibung 5

Übersicht 6

Technische Daten......6

Sicherheitshinweise......7

Symbole und Bildzeichen....7

Allgemeine Sicherheitshinweise für Elektrowerkzeuge ....7

Zusätzliche Sicherheitshinweise .....11

Weiterführende Sicherheitshinweise für Stichsägen ....11

Restrisiken 12

Montage 12

Schutzhaube de-/montieren....12

Gleitschuh anbringen/abnehmen.....12

Akku entnehmen/einsetzen .....13

Ladezustand des Akkus prüfen......13

Akku aufladen 13

Sägeblatt montieren/wechseln......13

Parallelführung de-/montieren......14

Spanreißschutz entnehmen/anbringen....14

Bedienung 14

Ein- und Ausschalten....14

Einstellen des Gehrungswinkels......14

Einstellen der Hubstärke....15

Externe Staubabsaugung anschließen......15

Tauchschnitte 15

Arbeitshinweise 16

Reinigung und Wartung ......16

Reinigung....16

Wartung 16

Lagerung 16

Entsorgung/Umweltschutz......17

Ersatzteile/Zubehör ......17

Fehlersuche....18

Garantie 19

Reparatur-Service ......20

Konformitätserklärung......122

Explosionszeichnung 129

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist, bei fester Auflage, für gerade und kurvige Schnitte sowie Gehrungsschnitte bis 45° an kantigen Werkstücken aus Kunststoff, Holz und Leichtmetall geeignet. Das Gerät ist ausschließlich für den privaten Gebrauch in trockenen Räumen zugelassen.

Beachten Sie die Hinweise zu Sägeblatt- typen.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Das Gerät ist Teil der Serie Parkside X 12 V TEAM und kann mit Akkus der Parkside X 12 V TEAM Serie betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Serie Parkside X 12 V TEAM geladen werden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist.

- Akku-Stichsäge

- Zubehör:

- 1 Sägeblatt für Holz (T144D)

- 1 Sägeblatt für Metall (T118A)

- 1 Innensechskantschlüssel (seitlich im Gerät verstaut)

- Spanreißschutz (bereits montiert)

- Gleitschuh (bereits montiert)

- Schutzhaube (bereits montiert)

- Adapter zur externen Staubabsaugung (bereits montiert)

- Reduzierstück

- Parallelführung

- Akku

- Ladegerät

• Aufbewahrungskoffer

- Separate Betriebsanleitung für Akku und Ladegerät

- Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Funktionsbeschreibung

Die Akku-Stichsäge verfügt über eine Pendelhubeinrichtung, ein Arbeitslicht und eine Parallelführung.

Die Rasten für Gehrungswinkel ermöglichen ein genaues Arbeiten.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Übersicht

1 Ein-/Ausschalter

Griff

3 Ladezustandsanzeige

4 Bodenplatte

5 Gleitschuh

5a Rastnase

6 Innensechskantschrauben (nicht sichtbar)

7 Pendelhubschalter

8 Führungsrolle

9 Spannfutter

10 Einschuböffnungen

11 Feststellschrauben

12 Schutzbügel

13 Schutzhaube

14 LED-Arbeitslicht (nicht sichtbar)

15 Sägeblatt Metall

16 Sägeblätter Holz

17 Innensechskantschlüssel

18 Parallelführung

19 Adapter zur externen Staubab- saugung

20 Reduzierstück

21 Aussparung im Gleitschuh

22 Spanreißschutz

23 Akku

24 Entriegelungstaste Akku

25 Ladegerät

26 Aufbewahrungskoffer

27 Drehrad

Technische Daten

Akku-Stichsäge...... PSTKA 12 B3

Nenneingangsspannung U......12 V==

Leerlaufdrehzahl n_0 .....1500 - 2800 min ^-1

Sägehub 18 mm

Schnitttiefe in Holz ......max. 70 mm

Schnitttiefe in Aluminium ....max. 3 mm

Gewicht (mit Akku)......ca. 1,6 kg

Schalldruckpegel

(L_pA) 77,2 dB(A), K_pA = 5 dB

Schallleistungspegel

(L_WA) 88,2 dB(A), K_WA = 5 dB

Vibration (a_h)

in Holz ..... 12,27 m/s²; K= 1,5 m/s²

in Metall ..... 14,67 m/s ^2 ; K= 1,5 m/s ^2

Temperatur max 50 °C

Ladevorgang 4 - 40 °C

Betrieb....-20 - 50 °C

Lagerung 0 - 45 °C

Achtung! Eine aktuelle Liste der Akkukompatibilität finden Sie unter: www.lidl.de/akku

Dieses Gerät kann ausschließlich mit folgenden Akkus betrieben werden:

PAPK 12 A1, PAPK 12 A2,

PAPK 12 B1, PAPK 12 B2.

Dieses Akkus dürfen mit folgenden

Ladegeräten geladen werden:

PLGK 12 A1, PLGK 12 A2, PLGK 12 B2.

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro-

werk zeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Da- bei sind alle Anteile des Betriebszyk- lus zu berücksichtigen (beispielsweise Zeiten, in denen das Elek tro werk zeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Das Gerät ist Teil der Serie Parkside X 12 V TEAM.

Betriebsanleitung lesen.

Elektrogeräte gehören nicht in den Hausmüll.

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gebotszeichen mit Angaben zur Verhütung von Schäden

Tragen Sie schnittsichere Handschuhe.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denendiesesElektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elek tro werk zeug“ bezieht sich aufnetzbetriebeneElektrowerkzeuge(mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge(ohneNetzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elek trowerk zeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung

desElektrowerkzeugesfern. Bei Ablenkung können Sie die Kontrolle überdasElektrowerkzeugverlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektro werk zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdetenElektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) HaltenSieElektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek trowerk zeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeugzutragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit dem Elek trowerk zeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbe-

reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elek trowerk zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die ArbeitmitdemElektrowerkzeug. Benutzen Sie kein Elek tro werkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim GebrauchdesElektrowerkzeugskann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutz ausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz je nach Art und EinsatzdesElektrowerkzeugs,verrin- gert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeugausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elek tro werk zeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor SiedasElektrowerkzeugeinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elek tro werk zeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elek tro werkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auf-fangeinrichtungen montiert werden können, sind diese anzubringen und richtig zu verwenden. Verwendung einer Staub-absaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln fürElektrowerkzeugehinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elek tro werkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung desElektrowerkzeuges

a) Überlasten Sie das Elek tro werkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elektrowerkzeugarbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elek tro werkzeug, dessen Schalter defekt ist. Ein Elek tro werk zeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeugweglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elek tro werkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeugeaußerhalbder Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeugbenutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elek tro werk zeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugsbeeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elek trowerkzeugesreparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge-

DEATCH

pflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elek tro werk zeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elek tro werk zeugs in unvorhergesehenen Situationen.

5) Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

6) Service

a)LassenSielhrElektrowerkzeug nurvonqualifiziertemFachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugserhaltenbleibt.

b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Zusätzliche Sicherheitshinweise

•HaltenSiedasElektrowerkzeug andenisoliertenGriffflächen, wenn Sie Arbeiten ausführen, beidenendasElektrowerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und könnte zu einem elektrischen Schlag führen.

• Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit einer Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.
• Verwenden Sie kein Zubehör, welches nicht von PARKSIDE empfohlen wurde. Die kann zu elektrischem Schlag oder Feuer führen.

Beachten Sie die Sicherheits-hinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie Parkside X 12 V Team gegeben sind. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.

Weiterführende Sicherheitshinweise für Stichsägen

• Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.
• Führen Sie das Elek tro werk zeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
• Achten Sie darauf, dass die Fußplatte beim Sägen sicher aufliegt. Ein verkan- tetes Sägeblatt kann brechen oder zum Rückschlag führen.
• Schalten Sie nach Beendigung des ArbeitsvorgangsdasElektrowerkzeugaus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeugsicherablegen.
• Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen.
• Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

DEATCH

• Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
• Warten Sie, bis das Elek tro werk zeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elek tro werk zeug führen.

Restrisiken

Auch wenn Sie dieses Elek tro werk zeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elek tro werkzeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! DiesesElektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Montage

Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug vollständig für den Einsatz vorbereitet ist.

Schutzhaube de-/montieren

Schutzhaube montieren

1. Drücken Sie die beiden Halterungen der Schutzhaube (13) in die Aussparungen am Gerätegehäuse. Die Schutzhaube (13) rastet ein.

Sie können die montierte Schutzhaube (13) um 90° nach oben klappen.

Schutzhaube demontieren

1. Drücken Sie die beiden Halterungen der Schutzhaube (13) leicht auseinander.
2. Ziehen Sie die Schutzhaube (13) nach vorne ab.

Gleitschuh anbringen/ abnehmen

Bei Arbeiten an kratzempfindlichen Werkstückoberflächen empfiehlt es sich mit Gleitschuh (5) zu arbeiten.

Gleitschuh anbringen

1. Setzen Sie den Gleitschuh (5) vorne an der Bodenplatte (4) an.
2. Drücken Sie nun die Rastnasen (5a) am hinteren Teil des Gleitschuhs über die Bodenplatte (4).

Gleitschuh abnehmen

1. Drücken Sie den Gleitschuh (5) an den Rastnasen (5a) von der Bodenplatte (4).
2. Ziehen Sie den Gleitschuh (5) nach vorne von der Bodenplatte (4) ab.

Akku entnehmen/ einsetzen

1. Zum Herausnehmen des Akkus (23) aus dem Gerät drücken Sie die Entriegelungstaste (24) am Akku und ziehen den Akku (23) heraus.
2. Zum Einsetzen des Akkus (23) schieben Sie den Akku (23) entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug vollständig für den Einsatz vorbereitet ist.

Ladezustand des Akkus prüfen

Die Ladezustandsanzeige (3) signalisiert den Ladezustand des Akkus (23), wenn das Gerät in Betrieb ist.

3 LEDs leuchten (rot, orange und grün): Akku geladen

2 LEDs leuchten (rot und orange): Akku teilweise geladen

1 LED leuchtet (rot): Akku muss geladen werden

Laden Sie den Akku (23) auf, wenn nur noch die rote LED der Ladezustandsanzeige (3) leuchtet.

Akku aufladen

Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

Die Ladezeit beträgt etwa 1 Stunde.

1. Nehmen Sie gegebenenfalls den Akku (23) aus dem Gerät.
2. Schieben Sie den Akku (23) in den La- deschacht des Ladegerätes (25).
3. Schließen Sie das Ladegerät (25) an eine Steckdose an.
4. Nach erfolgtem Ladevorgang trennen Sie das Ladegerät (25) vom Netz.
5. Ziehen Sie den Akku (23) aus dem La- degerät (25).

Sägeblatt montieren/ wechseln

Tragen Sie beim Anbringen des Sägeblatts Schutzhandschuhe. Verletzungsgefahr beim Berühren des Sägeblattes.

Es können nur Sägeblätter mit einer T-Schaft-Aufnahme (Einnockenschaft) wie die mitgelieferten Sägeblätter (15/16) verwendet werden.

Sägeblatt montieren

Achten Sie darauf, dass der Sägeblatthalter frei von Splittern oder anderen Materialrückständen ist.

1. Drehen Sie das Spannfutter (9) so weit wie möglich nach vorne und halten Sie es in dieser Position fest.

2. Setzen Sie das Sägeblatt (15/16) in das Spannfutter (9) ein. Achten Sie beim Einsetzen des Sägeblattes (15/16) darauf, dass der Sägeblattrücken in der Rille der Führungsrolle (8) liegt. Stellen Sie sicher, dass das Sägeblatt (15/16) korrekt befestigt ist und die Zähne in die Schnittrichtung zeigen.

3. Lassen Sie das Spannfutter (9) los.

Achten Sie darauf, dass Sie immer das richtige Sägeblatt für das jeweilige Material verwenden.

Sägeblatt demontieren

1. Drehen Sie das Spannfutter (9) so weit wie möglich nach vorne und halten Sie es in dieser Position fest.
2. Nehmen Sie das Sägeblatt (15/16) aus dem Spannfutter (9).
3. Lassen Sie das Spannfutter (9) los.

Parallelführung de-/montieren

Die Parallelführung kann an beiden Seiten des Gerätes montiert werden.

Parallelführung montieren

1. Lockern Sie ggf. die Feststellschrauben (11).
2. Schieben Sie die Parallelführung (18) durch die Einschuböffnungen (10).
3. Ziehen Sie die Feststellschrauben (11) wieder fest.

Parallelführung demontieren

1. Lockern Sie die Feststellschrauben (11).
2. Ziehen Sie die Parallelführung (18) aus den Einschuböffnungen (10) heraus.

Spanreißschutz entnehmen/anbringen

Spanreißschutz entnehmen

1. Drücken Sie den Spanreißschutz (22) aus der Aussparung im Gleitschuh (21).

Spanreißschutz anbringen

1. Drücken Sie den Spanreißschutz (22) in die Aussparung im Gleitschuh (21).

Bedienung

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Achten Sie darauf, dass die Umgebungstemperatur während dem Arbeiten 50 °C nicht überschreitet und -20 °C nicht unterschreitet.

Ein- und Ausschalten

1. Schieben Sie den Akku (23) entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.
2. Die gewünschte Geschwindigkeit kann über das Drehrad (27) hinten am Gerät in 6 Stufen geregelt werden.
3. Um das Gerät einzuschalten, schieben Sie den Ein-/Ausschalter (1) nach vorne.
4. Um das Gerät auszuschalten, ziehen Sie den Ein-/Ausschalter (1) nach hinten.

Einschalten:

Ausschalten:

Einstellen des Gehrungswinkels

1. Nehmen Sie den Innensechskantschlüssel (17) aus der Aufbewahrung seitlich im Gerätegehäuse.
2. Lockern Sie die Innensechskantschrauben (6) mit dem Innensechskantschlüssel (17).
3. Stellen Sie die Bodenplatte (4) auf die gewünschte Position ein (-45° bis 45°). Es sind insgesamt 6 Stufen einstellbar (-45°, -22,5°, 0°, 15°, 30° und 45°).

4. Ziehen Sie die Innensechskantschrauben (6) mit dem Innensechskantschlüssel (17) fest.

5. Stecken Sie den Innensechskantschlüssel (17) wieder in die Aufbewahrung seitlich im Gerätegehäuse.

Der maximale Gehrungswinkel lässt sich beidseitig nur einstellen, wenn die Schutzhaube (13) hochgeklappt oder demontiert (siehe „Schutzhaube de-/montieren“) und der Spanreißschutz entnommen ist (siehe „Spanreißschutz entnehmen/anbringen“).

Einstellen der Hubstärke

Mit dem Pendelhubschalter (7) können Sie die Pendelbewegung des Sägeblattes einstellen. Für den Pendelhubschalter (7) gibt es 3 Positionen:

0 - Kein Hub

1 - Geringer Hub
2 - Mittlerer Hub

Die optimale Hubstärke kann durch praktischen Versuch ermittelt werden, wobei folgende Empfehlungen gelten:

• Feine und saubere Schnittkanten erzie- len Sie mit geringer oder keiner Pendel- bewegung (Stufe 1 oder 0).
• Für dünnes Material, hartes Material (z. B. Aluminium) und für den Kurvenschnitt ebenfalls Stufe 0 verwenden.
• Weiches Material (Holz, Plastik usw.): Pendel auf Stufe 1 oder 2 stellen.

Mit aktiviertem Pendelhub erzielen Sie einen zunehmend schnelleren Arbeitsfortschritt.

Externe Staubabsau- gung anschließen

Externe Staubabsaugung anschließen:

1. Schieben Sie den Adapter zur externen Staubabsaugung (19) bis zum Anschlag in die Schiene zwischen Gerät und Bodenplatte (4).
2. Schließen Sie eine zugelassene Staubabsaugung (nicht im Lieferumfang enthalten) an den Adapter zur externen Staubabsaugung an.
3. Passt die externe Staubabsaugung nicht, verwenden Sie gegebenenfalls zusätzlich das Reduzierstück (20).

Externe Staubabsaugung abnehmen:

1. Ziehen Sie den Saugschlauch vom Adapter zur externen Staubabsaugung (19) ab.
2. Ziehen Sie den Adapter zur externen Staubabsaugung (19) ab.

Tauchschnitte

Tauchschnitte dürfen nur in weiche Materialien wie Holz, Porenbeton, Gipskarton usw. gemacht werden. Dies erfordert jedoch eine gewisse Übung und ist nur mit kurzen Sägeblättern möglich.

Tauchschnitte sind nur erlaubt, wenn der Gehrungswinkel 0° beträgt.

1. Setzen Sie die Vorderkante der Bodenplatte auf die Werkstückoberfläche.
2. Schalten Sie die Säge ein.
3. Sägen Sie langsam in einem Winkel in das Werkstück hinein, bringen Sie die Säge dann in eine vertikale Position.
4. Sägen Sie weiter entlang der Schnittlinie.
5. Schalten Sie die Säge aus und heben Sie sie nach Abschluss der Arbeit vom Werkstück ab.

Arbeitshinweise

• Spannen Sie das Werkstück ein. Verwenden Sie für kleine Werkstücke eine Spannvorrichtung.
• Zeichnen Sie eine Linie, um die Richtung vorzugeben, in der das Sägeblatt geführt wird.
• Halten Sie das Gerät sicher am Griff fest.
• Stellen Sie die Sägegeschwindigkeit ein.
• Stellen Sie den Gehrungswinkel ein.
• Stellen Sie die Pendelhubposition ein.
  • Schalten Sie das Gerät ein.
• Warten Sie, bis das Gerät seine volle Geschwindigkeit erreicht hat.
• Setzen Sie die Bodenplatte (4) auf das Werkstück.
• Bewegen Sie das Gerät langsam die vorgezeichnete Linie entlang, wobei Sie die Bodenplatte fest gegen das Werkstück drücken.
• Üben Sie nicht zu viel Druck auf das Gerät aus. Lassen Sie das Gerät die Arbeit verrichten.
• Bevor Sie das Gerät ablegen, schalten Sie es aus und warten Sie, bis es vollkommen zum Stillstand gekommen ist.

Reinigung und Wartung

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.

- Halten Sie Lüftungsschlitze, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.

Wartung

Das Gerät ist wartungsfrei.

Lagerung

• Lagern Sie die Geräte und Zubehörteile stets:
• trocken,
• sauber,
• staubgeschützt,
• außerhalb der Reichweite von Kindern.

- Nehmen Sie den Akku vor einer längeren Lagerung (z. B. Überwinterung) aus dem Gerät (separate Bedienungsanleitung für Akku und Ladegerät beachten).

- Die Lagertemperatur für den Akku und das Gerät beträgt zwischen 0 °C und 45 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Entsorgungshinweise zu Ihrem Akku finden Sie in der Anleitung Ihres Akkus.

Elektrische Geräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 20).

Position Bezeichnung Bestell-Nr.

16	Holz-Sägeblatt 13800406
15	Metall-Sägeblatt 13800403
22	Spanreißschutz	91105854
13	Schutzhaube	91105853
19	Adapter zur externen Staubabsaugung
20	+ Reduzierstück	91105855
18	Parallelführung	91105856

Fehlersuche

Entnehmen Sie vor allen Arbeiten an dem Gerät den Akku. Gefahr durch elektrischen Schlag!

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht.	Akku (23) nicht eingesetzt	Akku (23) einsetzen (siehe „Akku entnehmen/einsetzen")
	Akku (23) entladen	Akku (23) laden (separate Bedienungsanleitung für Akku und Ladegerät beachten)
	Ein-/Ausschalter (1) ist defekt.	Reparatur muss vom Kunden-dienst ausgeführt werden.
	Der Motor ist defekt.
Gerät arbeitet mit Unterbrechungen.	Interner Wackelkontakt	Reparatur muss vom Kunden-dienst ausgeführt werden.
	Ein-/Ausschalter (1) ist defekt.
Geringe Sägeleistung	Sägeblatt (15/16) für das zu bearbeitende Werkstück unge-eignet	Geeignetes Sägeblatt (15/16)einetzen
	Sägeblatt (15/16) stumpf	Neues Sägeblatt (15/16) ein-setzen
	Falsche Sägegeschwindigkeit Sägegeschwindigkeit anpassen
	Geringe Akkuleistung	Akku (23) aufladen (separate Bedienungsanleitung für Akku und Ladegerät beachten)
Sägeblatt wird schnell stumpf.	Sägeblatt (15/16) für das zu bearbeitende Werkstück unge-eignet	Geeignetes Sägeblatt (15/16) einsetzen
	Zu viel Druck angewandt Druck	verringern
	Sägegeschwindigkeit zu hoch Sägegeschwindigkeit verringern

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Sägeblätter) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter, Spanreißschutz, Gleitschuh). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 341749_2001) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie

DEATCH

zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht, eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel: [phone]

E-Mail: [e-mail]

IAN 341749_2001

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 341749_2001

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 341749_2001

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

DEUTSCHLAND

www.grizzly-service.eu

Content

Introduction ......21

Proper use....21

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

GERMANY

www.grizzly-service.eu

Sommaire

Introduction ......37

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

ALLEMAGNE

www.grizzly-service.eu

Inhoud

Inleiding ....56

Reglementair gebruik ....56

Beschermkap de-/monteren

Beschermkap monteren

Beschermkap demonteren

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

DUITSLAND

Spis tresci

Wstęp 73

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NIEMCY

www.grizzly-service.eu

Obsah

Úvod....90

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NĚMECKO

www.grizzly-service.eu

Obsah

Úvod....106

Použivanie podla určenia...... 107

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NEMECKO

www.grizzly-service.eu

Hiermit bestätigen wir, dass die Akku-StichsägeModell: PSTKA 12 B3Seriennummer202007000001 - 202007031852folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 62841-1:2015 • EN 62841-2-11:2016 • EN 62471:2008EN 55014-1: 2017 • EN 55014-2: 2015 • EN 62321-1:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY01.08.2020	Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen · Last Information

Ident.-No.: 74209606072020-8

FSC www.fsc.org MIX Papier aus ver- antwortungsvollen Quellen FSC® C142944

Akku / Ladegerät 12 V

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung ....5

Lieferumfang....5

Übersicht 5

Technische Daten......5

Sicherheitshinweise......5

Bildzeichen in der Anleitung......5

Bildzeichen auf dem Akku 6

Bildzeichen auf dem Ladegerät......6

Allgemeine Sicherheitshinweise ...... 6

Richtiger Umgang mit dem

Akkuladegerät 8

Ladevorgang 9

Akku entnehmen/einsetzen 9

Ladezustand des Akkus prüfen 9

Akku aufladen 10

Verbrauchte Akkus.... 10

Lagerung 10

Wandmontage Ladegerät 10

Reinigung 11

Wartung 11

Entsorgung/Umweltschutz......11

Ersatzteile 11

Garantie 12

Reparatur-Service ....13

Konformitätserklärung......78

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der Akku und das Ladegerät ist in Verbindung mit einem Gerät der Serie Parkside X 12 V Team zu nutzen. Der Akku ist kompatibel zu allen Geräten des Parkside X 12 V Teams. Der Akku darf nur mit Ladegeräten der Serie Parkside X 12 V TEAM geladen werden. Jede andere Verwendung kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf der vorderen Ausklappseite.

Lieferumfang

• Akku
• Ladegerät
• Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Übersicht

1 Akku

2 Entriegelungstaste

3 Ladegerät

4 Rote LED

5 Grüne LED

Technische Daten

Akku (Li-Ion)....PAPK 12 A2

Anzahl der Zellen 3

Nennspannung 12 V—

Kapazität....2,0 Ah

Energie....24 Wh

Ladezeit......ca. 1 h

Temperatur max 50 °C

Ladevorgang 4 - 40 °C

Betrieb....-20 - 50 °C

Lagerung 0 - 45 °C

Ladegerät ......PLGK 12 A2

Nennaufnahme....50 W

Input

Eingangs-

spannung......220-240V\~, 50-60Hz

Output

Ausgangsspannung....12 V=
Ausgangsstrom....2,4 A
Gerätesicherung....T2A
Schutzklasse....□ II

Achtung! Dieses Ladegerät kann nur die folgenden Akkus laden: PAPK 12 A1, PAPK 12 A2, PAPK 12 B1, PAPK 12 B2.

Diese Akkus dürfen mit folgenden Ladegeräten geladen werden:

PLGK 12 A1, PLGK 12 A2, PLGK 12 B2.

Eine aktuelle Liste der Akkukompatibilität finden Sie unter:

www.lidl.de/akku

Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

DEATCH

Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch einen elektrischen Schlag

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Bildzeichen auf dem Akku

Der Akku ist Teil der Serie Parkside X 12 V TEAM.

Lesen Sie die Betriebsanleitung aufmerksam durch.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer oder ins Wasser.

Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab (max. 50 °C).

Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden.

Elektrogeräte gehören nicht in den Hausmüll.

Bildzeichen auf dem Ladegerät

Das Ladegerät ist Teil der Serie Parkside X 12 V TEAM.

Achtung!

Lesen Sie die Bedienungsanleitung aufmerksam durch.

Das Ladegerät ist nur zur Verwendung in Räumen geeignet.

Gerätesicherung

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehören nicht in den Hausmüll.

LED-Anzeige während des Ladevorgangs

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrogeräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Sorgfältiger Umgang mit und Gebrauch von Akkuwerkzeugen:

- Laden Sie Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein La-degerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

- Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

- Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akku-kontakten kann Verbrennungen oder Feuer zur Folge haben.

- Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

- Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

- Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

Service

- Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Spezielle Sicherheitshinweise für Akkugeräte:

- Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.

- Laden Sie Ihre Batterien nur im Innenbereich auf, weil das Ladegerät nur dafür bestimmt ist. Gefahr durch elektrischen Schlag.

- Um das Risiko eines elektrischen Schlags zu reduzieren, ziehen Sie den Stecker des Ladegeräts aus der Steckdose heraus, bevor Sie es reinigen.

DEATCH

• Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab. Hitze schadet dem Akku und es besteht Explosionsgefahr.
• Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.
• Offnen Sie den Akku nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es besteht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frischluft und nehmen Sie bei Beschwerden zusätzlich ärztliche Hilfe in Anspruch.
• Verwenden Sie keine nicht wiederaufladbaren Batterien. Das Gerät könnte beschädigt werden.

Richtiger Umgang mit dem Akkuladegerät

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker und lassen Sie es von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Benutzen Sie ein defektes Ladegerät nicht und öffnen Sie es nicht selbst. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes auf dem Ladegerät übereinstimmt. Es

besteht die Gefahr eines elektrischen Schlags.

- Halten Sie das Ladegerät sauber und fern von Nässe und Regen. Benutzen Sie das Ladegerät niemals im Freien. Durch Verschmutzung und das Eindringen von Wasser erhöhen sich das Risiko eines elektrischen Schlags.

- Das Ladegerät darf nur mit den zugehörigen Original-Akkus betrieben werden. Das Laden von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

- Vermeiden Sie mechanische Beschädigungen des Ladegerätes. Sie können zu inneren Kurzschlüssen führen.

- Das Ladegerät darf nicht auf brennbarem Untergrund (z. B. Papier, Textilien) betrieben werden. Es besteht Brandgefahr wegen der beim Laden auftretenden Erwärmung.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Der Akku Ihres Gerätes wird nur teilweise vorgeladen geliefert und muss vor Gebrauch zum ersten Mal richtig aufgeladen werden. Stecken Sie den Akku in den Sockel ein und schließen Sie das Ladegerät ans Stromnetz an.

- Ziehen Sie den Netzstecker, wenn der Akku voll aufgeladen ist und trennen Sie den Akku vom Ladegerät.

• Laden Sie in dem Ladegerät keine nicht-wiederaufladbaren Batterien auf.
• Verwenden Sie kein Zubehör, welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag oder Feuer führen.

Ladevorgang

Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Es besteht Verletzungsgefahr durch aus- laufende Elektrolytlösung! Spülen Sie bei Augen- oder Hautkontakt die betroffenen Stellen mit Wasser oder Neutralisator und suchen Sie einen Arzt auf.

Laden Sie den Akku nur in trockenen Räumen auf. Die Außenfläche des Akkus muss sauber und trocken sein, bevor Sie das Ladegerät anschließen. Es besteht die Gefahr von Verletzungen durch Stromschlag.

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Der Akku erreicht erst nach mehrmaligem Laden seine volle Kapazität.

• Laden Sie den Akku vor dem ersten Gebrauch auf.
• Verwenden Sie zum Laden des Akkus ausschließlich ein Ladegerät der Serie Parkside X 12 V Team.
• Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der

Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Original-Ersatzakku der Serie Parkside X 12 V Team, den Sie über den Online-shop beziehen können (siehe Kapitel „Ersatzteile“).

• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz.
• Defekte, die aus unsachgemäßer Handhabung resultieren, unterliegen nicht der Garantie.

Akku entnehmen/einsetzen

1. Zum Herausnehmen des Akkus (1) aus dem Gerät drücken Sie die Entriegelungstaste (2) am Akku und ziehen den Akku heraus.
2. Zum Einsetzen des Akkus (1) schieben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug vollständig für den Einsatz vorbereitet ist.

Ladezustand des Akkus prüfen

Die Ladezustandsanzeige am Gerät signalisiert den Ladezustand des Akkus (1).

- Der Ladezustand des Akkus wird durch Aufleuchten der entsprechenden LED-Leuchte angezeigt, wenn das Gerät in Betrieb ist. Halten Sie dafür den Einschalter gedrückt.

rot-gelb-grün => Akku vollgeladen rot-gelb => Akku ca. zur Hälfte geladen rot => Akku muss geladen werden

DEATCH

Akku aufladen

Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

Laden Sie den Akku (1) auf, wenn nur noch die rote LED der Ladezustandsanzeige leuchtet. Die Ladezustandsanzeige am Gerät signalisiert den Ladezustand des Akkus (1).

Die Ladezeit beträgt etwa 1 Stunde (PAPK 12 A2).

1. Nehmen Sie gegebenenfalls den Akku (1) aus dem Gerät.
2. Schieben Sie den Akku (1) in den Ladeschacht des Ladegerätes (3).
3. Schließen Sie das Ladegerät (3) an eine Steckdose an.
4. Nach erfolgtem Ladevorgang trennen Sie das Ladegerät (3) vom Netz.
5. Ziehen Sie den Akku (1) aus dem Ladegerät (3).

Übersicht der LED-Kontrollanzeigen auf dem Ladegerät (3):

Grüne LED (5) leuchtet ohne eingesetzten Akku:

Ladegerät betriebsbereit

Grüne LED (5) leuchtet: Akku ist geladen.

Rote LED (4) leuchtet: Akku lädt.

Rote LED (4) blinkt: Fehler

Verbrauchte Akkus

- Eine wesentlich verkürzte Be triebs zeit trotz Aufladung zeigt an, dass der Akku

verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Original-Ersatzakku der Serie Parkside X 12 V Team, den Sie über den Onlineshop beziehen können (siehe Kapitel „Ersatzteile“).

- Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz (siehe „Entsorgung/Umweltschutz“).

Lagerung

• Nehmen Sie den Akku vor einer längeren Lagerung aus dem Gerät und laden Sie ihn vollständig auf.
• Prüfen Sie während einer längeren Lagerungsphase etwa alle 3 Monate den Ladezustand des Akkus und laden Sie bei Bedarf nach.
  • Die Lagertemperatur für den Akku beträgt zwischen 0 °C und 45 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

Wandmontage Ladegerät (optional)

Sie können das Ladegerät (3) auch an der Wand montieren.

• Bringen Sie zwei Schrauben im Abstand von 54 mm mit Hilfe von Dübeln an der Wunschposition einer Wand an.
• Der Schraubenkopf kann einen Durchmesser von 7 - 9 mm haben.
• Lassen Sie die Schraubenköpfe mit ca. 10 mm Abstand zur Wand hervorstehen.
• Sie können das Ladegerät (3) mit den Öffnungen der Wandhalterung an die beiden Schrauben ansetzen und das Ladegerät auf Anschlag nach unten ziehen.

Achten Sie beim Bohren darauf, keine Versorgungsleitungen zu beschädigen. Verwenden Sie geeignete Suchgeräte, um diese aufzuspüren oder nehmen Sie einen Installationsplan zu Hilfe. Kontakt mit Elektroleitungen kann zu elektrischem Schlag und Feuer, Kontakt einer Gasleitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädigung und elektrischem Schlag führen.

Reinigung

Reinigen Sie das Ladegerät und den Akku mit einem trockenen Tuch oder mit einem Pinsel. Verwenden Sie kein Wasser oder metallische Gegenstände.

Wartung

• Das Gerät ist wartungsfrei.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

• Geben Sie das Gerät und das Ladegerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen, die Pole mit einem Klebestreifen, zum Schutz vor einem Kurzschluss, abzudecken. Öffnen Sie den Akku nicht.
• Entsorgen Sie Akkus nach den lokalen Vorschriften. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.
  • Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular.

Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 13).

Akku PAPK 12 A2 80001263

Akku PAPK 12 B2 80001262

Ladegerät

PLGK 12 A2, EU....80001335

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf diesen Artikel 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt ausschließlich für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf die normale Abnutzung von Verschleißteilen (z. B. Akkukapazität).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Ebenso für Schäden durch Wasser, Frost, Blitz und Feuer oder falschen Transport. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 341749_2001) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie

zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei eingeschickte Geräte und Geräte die per Sperrgut, Express oder mit sonstiger Sonderfracht eingeschickt werden.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone]

E-Mail: [e-mail]

IAN 341749_2001

AT Service Österreich Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 341749_2001

CH Service Schweiz Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 341749_2001

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

www.grizzly-service.eu

Contents

Introduction ......14

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

www.grizzly-service.eu

Sommaire

Introduction ......24

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

ALLEMAGNE

www.grizzly-service.eu

Inhoud

Inleiding 37

Gebruiksdoel 37

Technische gegevens ....38

Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim DUITSLAND www.grizzly-service.eu

Spis tresci

Wstęp 47

Przeznaczenie 47

Opis ogólny 48

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

NIEMCY

www.grizzly-service.eu

Obsah

Úvod....57

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

NĚMECKO

www.grizzly-service.eu

Obsah

Úvod....67

Použitie....67

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 DE-63762 Großostheim NEMECKO www.grizzly-service.eu

DEATCH	Original-EG-Konformitätserklärung
Hiermit bestätigen wir, dass derLadegerät/AkkuModell: PLGK 12 A2/PAPK 12 A2IAN: 341749_2001folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A13:2017 • EN 62233:2008EN 60335-2-29:2004/A11:2018 • EN 62841-1:2015 Anhang KEN 55014-1:2017 • EN 55014-2:2015 • IEC 62133-2:2017EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (20)** trägt der Hersteller:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY01.08.2020	Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen · Last Information

Ident.-No.: 74209606072020-8

FSC www.fsc.org MIX Papier aus ver- antwortungsvollen Quellen FSC® C142944
