BEDIENUNGSANLEITUNG DMC-GM1LEF PANASONIC

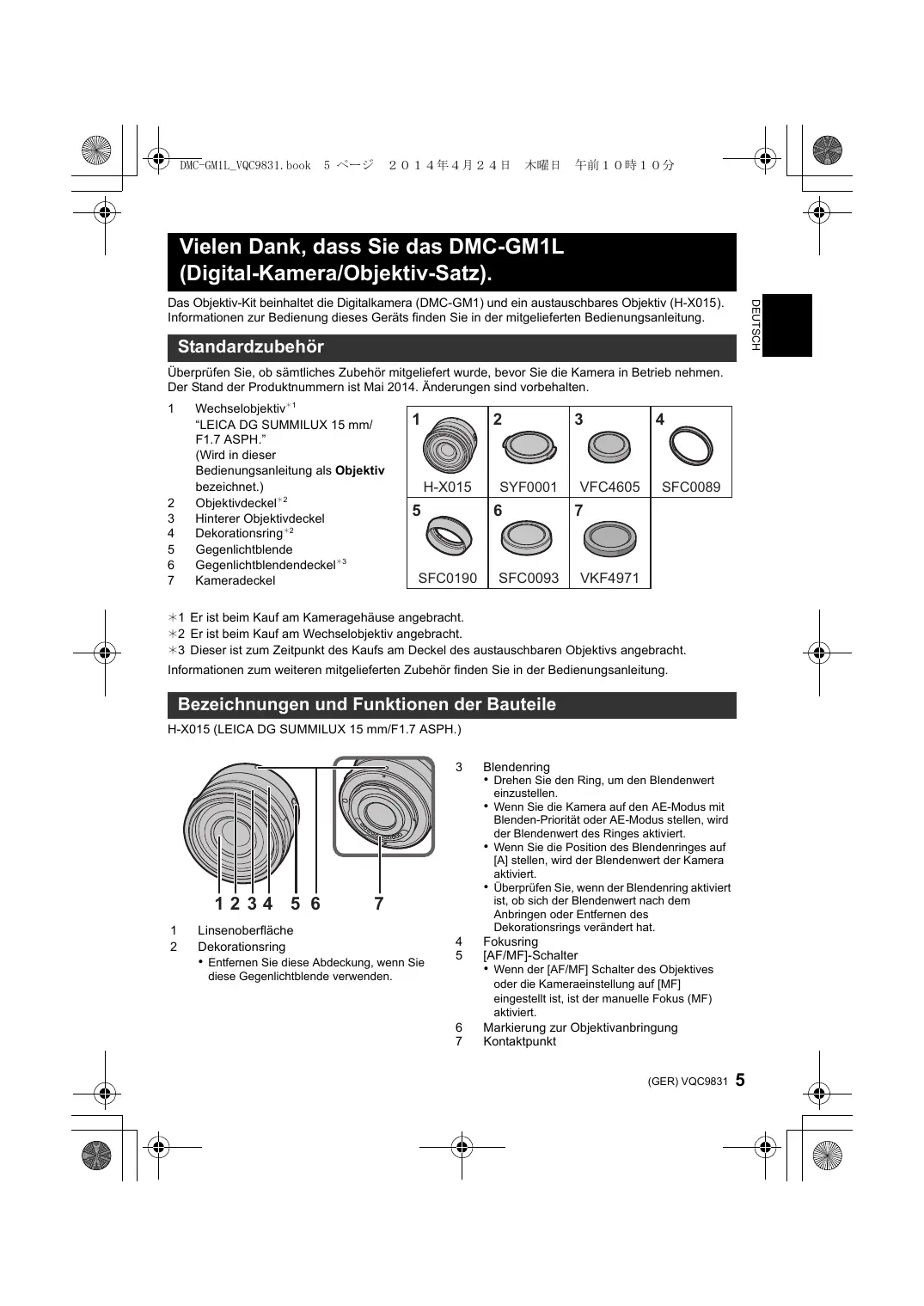

Vielen Dank, dass Sie das DMC-GM1L (Digital-Kamera/Objektiv-Satz).

Das Objektiv-Kit beinhaltet die Digitalkamera (DMC-GM1) und ein austauschbares Objektiv (H-X015). Informationen zur Bedienung these Gerats finden Sie in der mitgelieferten Bedienungsanleitung.

Standardzubehör

Überprüfen Sie, ob sümttliches Zubehör mitgeliefert wurde, bevor Sie die Kamera in Betriebnehmen. Der Stand der Produktnummern ist Mai 2014. Änderungen sind vorbehalten.

1 Wechselobjektiv*1 "LEICA DG SUMMILUX 15 mm/ F1.7 ASPH." (Wird in dieser Bedienungsanleitung als Objektiv bezeichnet.)
2 Objektivdeckel+2
3 Hinterer Objektivdeckel
4 Dekorationsring*2
5 Gegenlichtblende
6 Gegenlichtblendendeckel*3
7 Kameradeckel

1 H-X015	2 SYF0001	3 VFC4605	4 SFC0089
5 SFC0190	6 SFC0093	7 VKF4971

1 Er ist beim Kauf am Kameragehäuse angebracht.
2 Er ist beim Kauf am Wechselobjektiv angebracht.
*3 Dieser ist zum Zeitpunkt des Kaufs am Deckel des austauschbaren Objektivs angebracht.

Informationen zum weiteren mitgelieferten Zubehör finden Sie in der Bedienungsanleitung.

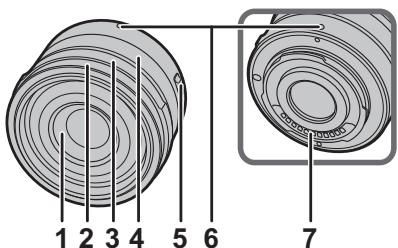

Bezeichnungen und Funktionen der Bauteile

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 Linsenoberfläche
2 Dekorationsring

• Entfern den Sie diese Abdeckung, wenn Sie diese Gegenlichtblende verwenden.

3 Blendenring

• Drehen Sie den Ring, um den Blendenwert einzustellen.
• Wenn Sie die Kamera auf den AE-Modus mit Blenden-Priorität oder AE-Modus stellen, wird der Blendenwert des Ringes aktiviert.
• Wenn Sie die Position des Blendenringes auf [A] halten, wird der Blendenwert der Kamera aktiviert.
• Überprüfen Sie, wenn der Blendenring aktiviert ist, ob sich der Blendenwert nach dem Anbringen oder Entfermen des Dekorationsrings verändert hat.

4 Fokusring
5 [AF/MF]-Schalter
- Wenn der [AF/MF] Schalter des Objektives oder die Kameraeinstellung auf [MF] eingestellt ist, ist der manuelle Fokus (MF) aktiviert.
6 Markierung zur Objektivanbringung
7 Kontaktpunkt

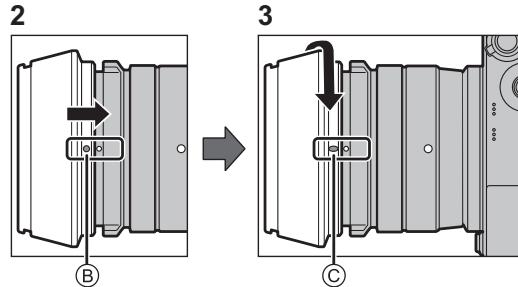

Anbringen der Gegenlichtblende

Austauschbares Objektiv (H-X015)

• Entfernen Sie vor dem Anbringen der Gegenlichtblende den Objektivdeckel. Die Gegenlichtblende kann nur angebracht werden, wenn der Objektivdeckel entfernert wurde.

1 Drehen Sie den Dekorationsring in Pfeilrichtung, umihn zu entfern.

2 Richten Sie die Befestigungsmarkierung 已 an der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.
3 Drehen Sie die Gegenlichtblende in Pfeilrichtung, bis sie einrastet, und richten Sie die Stopp-Position an der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.

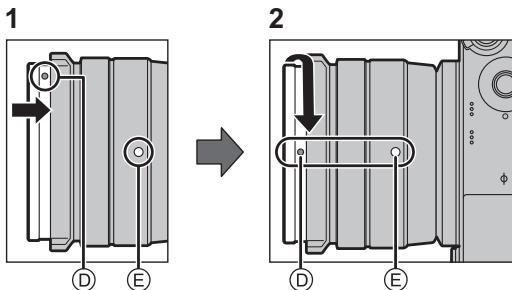

Anbringendes Dekorationsrings

• Entfernen Sie vor dem Anbringen des Dekorationsrings den Objektivdeckel.
  1 Richten Sie die Befestigungssposition ① am Dekorationsring mit einer etwa 90^ von der Objektiv-Befestigungsmarkierung entfernten Position aus, um den Dekorationsring einzurasten.
  2 Drehen Sie den Dekorationsring in Pfeilrichtung, um die Befestigungsposition ① am Dekorationsring mit der Objektiv-Befestigungsmarkierung ② auszurichten.

Technische Daten

Leistungsaufnahme:	Bei Verwendung des Wechselobjektivs (H-X015)
	2,2 W (Bei Aufnahme)
	1,5 W (Bei Wiedergabe)

Mindestbeleuchting	Ca. 5 lx (bei Verwendung von i-Low light beträgt die Verschlusszeit 1/25 Sekunde)
Blitz	Blitzbereich: Ca. 0,5 m bis 9,4 m (Wenn [ISO AUTO] eingestellt ist)
Gewicht	Ca. 319 g [mit Wechselobjektiv (H-X015), Karte und Akku]

Informationen zu anderen Spezifikationen finden Sie in der Bedienungsanleitung.

Wechselobjektiv (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Brennweite	f=15 mm (Kleinbild-Äquivalent: 30 mm)
Blende	7 Blendenlamellen/runde Aperturblende
Maximale Blendenöffnung	F1.7
Minimale Blende	F16
Objektivaufbau	9 Elemente in 7 Gruppen (3 asphärische Linsen)
Nano-Oberflächenbeschichtung	Ja
Brennweitenbereich	0,2 m bis ∞ (von der Bezugslinie für die Fokusentfernung)
Maximale Vergroßerung	0,1× (Kleinbild-Äquivalent: 0,2×)
Optischer Bildstabilisator	Nicht verfügbar
[AF/MF]-Schalter	Verfügbar (AF/MF umschalten)
Objektivbajonett	"Micro Four Thirds Mount"
Bildwinkel	72°
Filterdurchmesser	46 mm
Max. Durchmesser	Ca. 57,5 mm
Gesamtlänge	Ca. 36 mm (vom Rand des Objektivs bis zur Grundseite der Objektivfassung)
Gewicht	Ca. 115 g

• LEICA ist eine eingetragene Handelsmarke von Leica Microsystems IR GmbH. SUMMILUX ist eine eingetragene Handelsmarke von Leica Camera AG. Die LEICA DG Objektive wurden mit Messgeräten und Qualitätssicherungssystemen hergestellt, die von der Leica Camera AG auf der Grundlage der Qualitätssstandards der Firma zertifiziert wurden, hergestellt.

■ Ungefähre Betriebszeit und Anzahl der möglichen Bildaufnahmen

Wenn das austauschbare Objektiv (H-X015) verwendet wird

Aufnahme von Fotos (Nach CIPA-Standard im AE-Modus mit Programmautomatik)
• Anzahl der möglichen Aufnahmen: Ca. 240 Bilder • Aufnahmedauer: Ca. 120 min
Aufnahme von Videos
[AVCHD] (Aufnahmen mit einer auf [FHD/50i] eingestellten Bildqualität)	• Mögliche Aufnahmedauer: Ca. 90 min
	• Tatsächliche Aufnahmedauer: Ca. 45 min
[MP4] (Aufnahmen mit einer auf [FHD/25p] eingestellten Bildqualität)	• Mögliche Aufnahmedauer: Ca. 90 min
	• Tatsächliche Aufnahmedauer: Ca. 45 min
Wiedergeben
• Wiedergabedauer: Ca. 160 min
