DMC-GM1LEF - Fotocamera PANASONIC - Manuale utente e istruzioni gratuiti

Marca	PANASONIC
Modello	DMC-GM1LEF
Tipo di prodotto	Fotocamera digitale a obiettivo intercambiabile (kit obiettivo LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)
Attacco obiettivo	Micro Four Thirds
Lunghezza focale	f=15 mm (equivalente 35 mm: 30 mm)
Apertura massima	F1.7
Apertura minima	F16
Costruzione ottica	9 elementi in 7 gruppi (3 lenti asferiche)
Distanza minima di messa a fuoco	0,2 m
Ingrandimento massimo	0,1× (equivalente 35 mm: 0,2×)
Diametro del filtro	46 mm
Peso totale (con obiettivo, scheda e batteria)	Circa 319 g
Peso del solo obiettivo	Circa 115 g
Consumo elettrico (registrazione)	2,2 W
Consumo elettrico (visione)	1,5 W
Illuminazione minima	Circa 5 lx (con i-Low, 1/25 s)
Portata del flash (ISO AUTO)	0,5 m a 9,4 m
Autonomia (foto, standard CIPA)	Circa 240 foto
Autonomia (video AVCHD/MP4)	Circa 90 min
Autonomia (visione)	Circa 160 min
Manutenzione e pulizia	Usare un panno morbido e asciutto per pulire l'esterno. Consultare il manuale per la manutenzione dettagliata dell'obiettivo.
Sicurezza	Non esporre a umidità o temperature estreme. Utilizzare solo la batteria e il caricabatterie consigliati.
Ricambi e riparabilità	Ricambi disponibili presso il produttore. Per le riparazioni, contattare un centro assistenza autorizzato Panasonic.

Domande frequenti - DMC-GM1LEF PANASONIC

Qual è il tipo di batteria utilizzata e come ricaricarla?

La fotocamera utilizza una batteria ricaricabile agli ioni di litio (modello DMW-BLH7 ad esempio). Ricaricarla con il caricabatterie in dotazione. Consultare il manuale per i dettagli.

Come inserire una scheda di memoria?

Aprire il coperchio del vano scheda di memoria situato sul lato inferiore della fotocamera. Inserire la scheda (SD/SDHC/SDXC) nella direzione indicata fino al clic.

Come passare alla messa a fuoco manuale (MF)?

Utilizzare l'interruttore [AF/MF] situato sull'obiettivo. Portarlo su [MF] per attivare la messa a fuoco manuale. È anche possibile regolare la modalità di messa a fuoco nel menu della fotocamera.

Come installare il paraluce fornito?

Rimuovere prima il copriobiettivo. Ruotare l'anello di decorazione nella direzione della freccia per rimuoverlo. Allineare la tacca di montaggio del paraluce con il segno sull'obiettivo, quindi ruotare fino allo scatto. Consultare il manuale per maggiori dettagli.

Come regolare l'apertura manualmente?

Ruotare l'anello di apertura situato sull'obiettivo. In modalità Priorità apertura (A) o Manuale (M), il valore di apertura è controllato dall'anello. Se l'anello è su [A], la fotocamera gestisce l'apertura automaticamente.

Qual è la portata del flash?

La portata approssimativa del flash integrato è da 0,5 m a 9,4 m quando l'impostazione ISO è su [ISO AUTO].

Quante foto si possono scattare con una carica completa?

Secondo lo standard CIPA, circa 240 foto possono essere scattate con l'obiettivo H-X015. La durata di registrazione video è di circa 90 minuti in AVCHD o MP4.

Questo obiettivo è stabilizzato?

No, l'obiettivo H-X015 (LEICA DG SUMMILUX 15 mm/F1.7) non dispone di stabilizzatore ottico d'immagine. Utilizzare un treppiede o attivare la stabilizzazione integrata del corpo (se disponibile) per ridurre il mosso.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 0,2 m dalla linea di riferimento della distanza dell'obiettivo. L'ingrandimento massimo è di 0,1× (equivalente 35 mm: 0,2×).

Come pulire l'obiettivo?

Utilizzare un panno morbido e asciutto (microfibra) per pulire delicatamente la superficie dell'obiettivo. Per le macchie ostinate, utilizzare un prodotto per la pulizia delle ottiche. Non toccare mai la lente con le dita.

MANUALE UTENTE DMC-GM1LEF PANASONIC

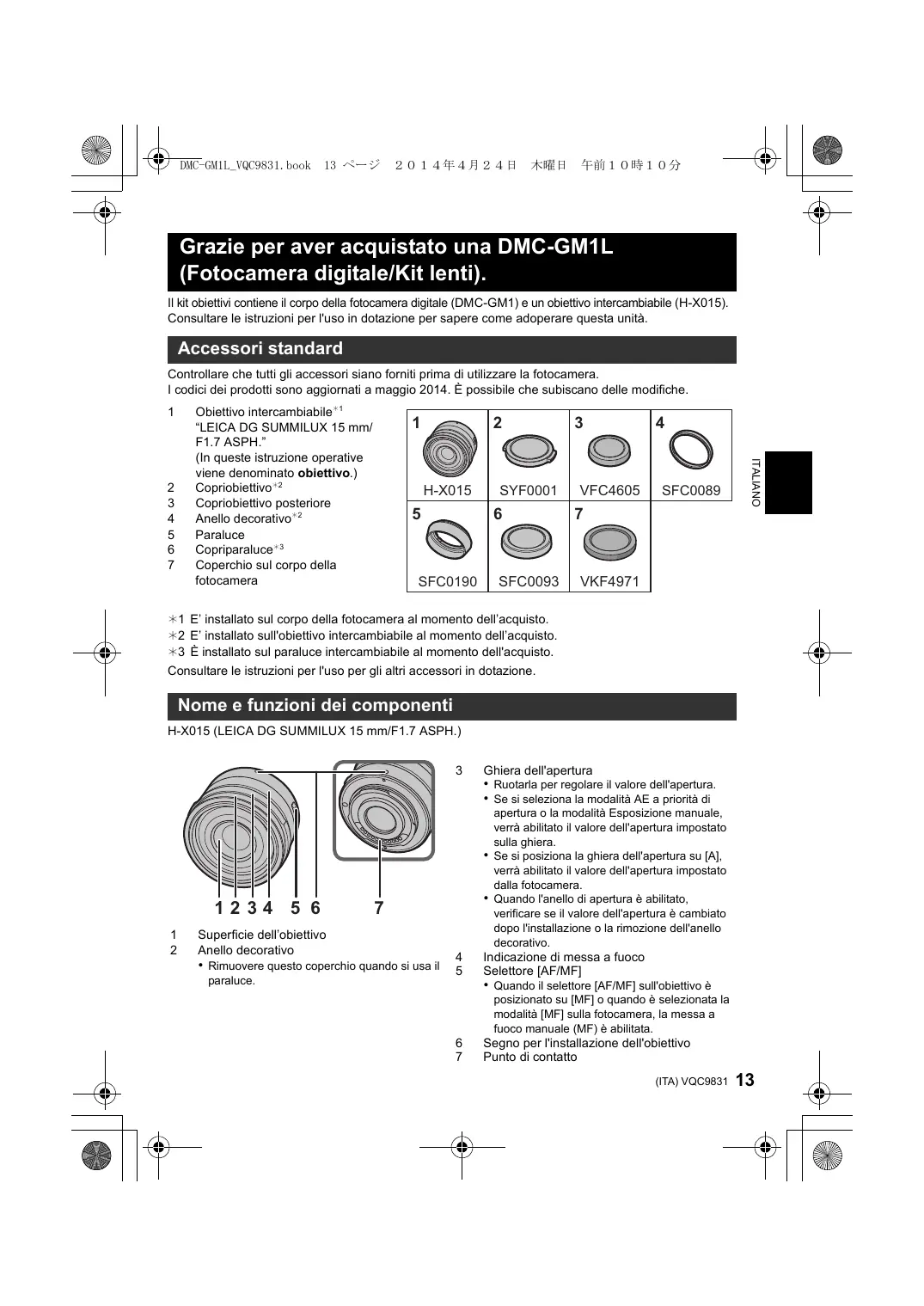

Grazie per aver acquistato una DMC-GM1L (Fotocamera digitale/Kit lenti).

Il kit obietti contiene il corso della fotocamera digitale (DMC-GM1) e un obiettivo intercambiabile (H-X015). Consultare le istruzioni per l'uso in dotazione per sapere come adoperare esta unità.

Accessoristandard

Controllare che tutti gli accessori siano forniti prima di utilizzare la fotocamera.

I codici dei prodotti sono aggiornati a maggio 2014. è possibile che subiscano delle modifiche.

1 Obiettivo intercambiabile*1 "LEICA DG SUMMILUX 15 mm/ F1.7 ASPH." (In queste istruzione operative viene denominato obiettivo.)
2 Copriobiettivo*2
3 Copriobiettivo posteriore
4 Anello decorativo*2
5 Paraluce
6 Copriparaluce*3
7 Coperchio sul corpo della fotocamera

1 H-X015	2 SYF0001	3 VFC4605	4 SFC0089
5 SFC0190	6 SFC0093	7 VKF4971

1 E' installment sul corpo della fotocamera al momento dell'acquisto.
2 E' installment sull'obiettivo intercambiabile al momento dell'acquisto.
*3 É installment sul paraluce intercambiabile al momento dell'acquisto.

Consultare le istruzioni per l'uso per gli altri accessori in dotazione.

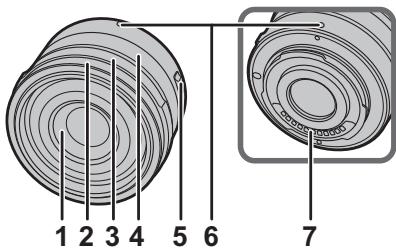

Nome e funzioni dei componenti

H-X015 (LEICA DG SUMMILUX 15 mm/F1.7 ASPH.)

1 Superficie dell'obiettivo
2 Anello decorativo

• Rimuovere quello coperchio quando si usa il paraluce.

3 Ghiera dell'apertura

• Ruotarla per regolare il valore dell'apertura.
• Se si selezione la modalità AE a priorità di apertura o la modalità Esposizione manuale, verrà abilitato il valore dell'apertura impostato sulla ghiera.
• Se si posizzona la ghiera dell'apertura su [A], verràabilitato il valore dell'apertura impostato alla fotocamera.
• Quando l'anello di aperture è abilitato, verificare se il valore dell'aperture è cambiatodo后再 installazione o la rimozione dell'anello decorativo.

4 Indicazione di messa a fuoco
5 Selettore [AF/MF]

• Quando il selettore [AF/MF] sull'obiettivo è positioningato su [MF] o quando è selezione la modalità [MF] sulla fotocamera, la messa a fuco manuale (MF) è abilitata.

6 Segno per l'installazione dell'obiettivo
7 Punto di contatto

Installazione del paraluce

■ Obiettivo intercambiabile (H-X015)

• Prima di fissare il paraluce, accertarsi di rimuovere il copriobiettivo. Il paraluce non può essere fissato se non viene rimioso il copriobiettivo.

1 Ruotare l'anello decorativo A nella direzione della freccia per rimuoverlo.

2 Allineare il segno di montaggio ⑧ sul paraluce con il segno all'estremità dell'obiettivo.
3 Ruotare il paraluce nella direzione della freccia sino a che fa click in posizione, ed allineare la posizione di arresto sul paraluce con il segno sull'estremità dell'obiettivo.

Installazione dell'anello decorativo
- Prima di fissare l'anello decorativo, accertarsi di rimuovere il copriobiettivo.

1 Allineare la posizione di montaggio ⑦ sull'anello decorativo con una posizione ad una distance di circa 90^ dal segno per l'installazione dell'obiettivo perzosionare I'anello decorativo.
2 Ruotare l'anello decorativo in direzione della freccia per allineare la posizione di montaggio ⑥ sull'anello decorativo con il segno per l'infallazione dell'obiettivo

Specifiche

Consumo di corrente:	Quando si utilizza l'obiettivo intercambiabile (H-X015) 2,2 W (Durante la registratione) 1,5 W (Durante la riproduzione)
Illuminamento minimo	Circa 5 lx ( quando si utilizza i-Low light, la velocità dell'otturatore è para a 1/25 di secondo)
Flash	Distanza utile del flash: da circa 0,5 m a 9,4 m (Quando è impostato [ISO AUTO])
Massa	Circa 319 g [con l'obiettivo intercambiabile (H-X015), la scheda e la batteria]

Consultare le istruzioni per l'uso per le altre specifiche.

Obiettivo intercambiabile (H-X015) "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Distanza fiscale	f=15 mm (equivalente per fotocamera con pellicola 35 mm: 30 mm)
Tipodi di aperture	7 lamelle diaframma/diaframma ad aperture circolare
Aperture massima	F1.7
Valore minimo dell'aperture	F16
Costruzione dell'obiettivo	9 elementi in 7 gruppi (3 lenti asferiche)
Rivestimento superficie Nano	Si
Distanza di messa a fuoco	0,2 m a∞ (dalla linea di riferimento della distance di messa a fuoco)
Ingrandimento massimo dell'imagine	0,1× (equivalente per fotocamera con pellicola 35 mm: 0,2×)
Stabilizzatore ottico di imagine	Non disponibile
Selettore [AF/MF]	Disponibile (Passaggio da AF a MF e viceversa)
Supporto	"Micro Four Thirds Mount"
Profondità di Campo	72°
Diametro filtrlo	46 mm
Diametro massimo	Circa 57,5 mm
Lunghezza complessiva	Circa 36 mm (dall'estremità dell'obiettivo al lato di base del supporto dell'obiettivo)
Massa	Circa 115 g

• LEICA è un marchio registrato di Leica Microsystems IR GmbH. SUMMILUX è un marchio registrato di Leica Camera AG. Gli obietti LEICA DG sono prodotti utilizzato strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in baseagli standard di qualità dell'azienda.

Autonomia di funzionamento e numero di immagini registrabili (dati indicativi)

Quando si utilizes l'obiettivo intercambiabile (H-X015)

Ripresa di foto (Secondo lo standard CIPA in modalità Programma esposizione automatica)
•Numero di immagini registrabili: Circa 240 immagini •Autonomia di registrazione: Circa 120 min
Registrazione immagini in movimento
[AVCHD] (Registrazione con qualità dell'immagne impostata su [FHD/50i])	•Autonomia di registrazione: Circa 90 min
	•Autonomia di registrazione effettiva: Circa 45 min
[MP4] (Registrazione con qualità dell'imagine impostata su [FHD/25p])	•Autonomia di registrazione: Circa 90 min
	•Autonomia di registrazione effettiva: Circa 45 min
Riproduzione
•Tempo di riproduzione: Circa 160 min
