BEDIENUNGSANLEITUNG TS 40 LED Theater Spot Cameo

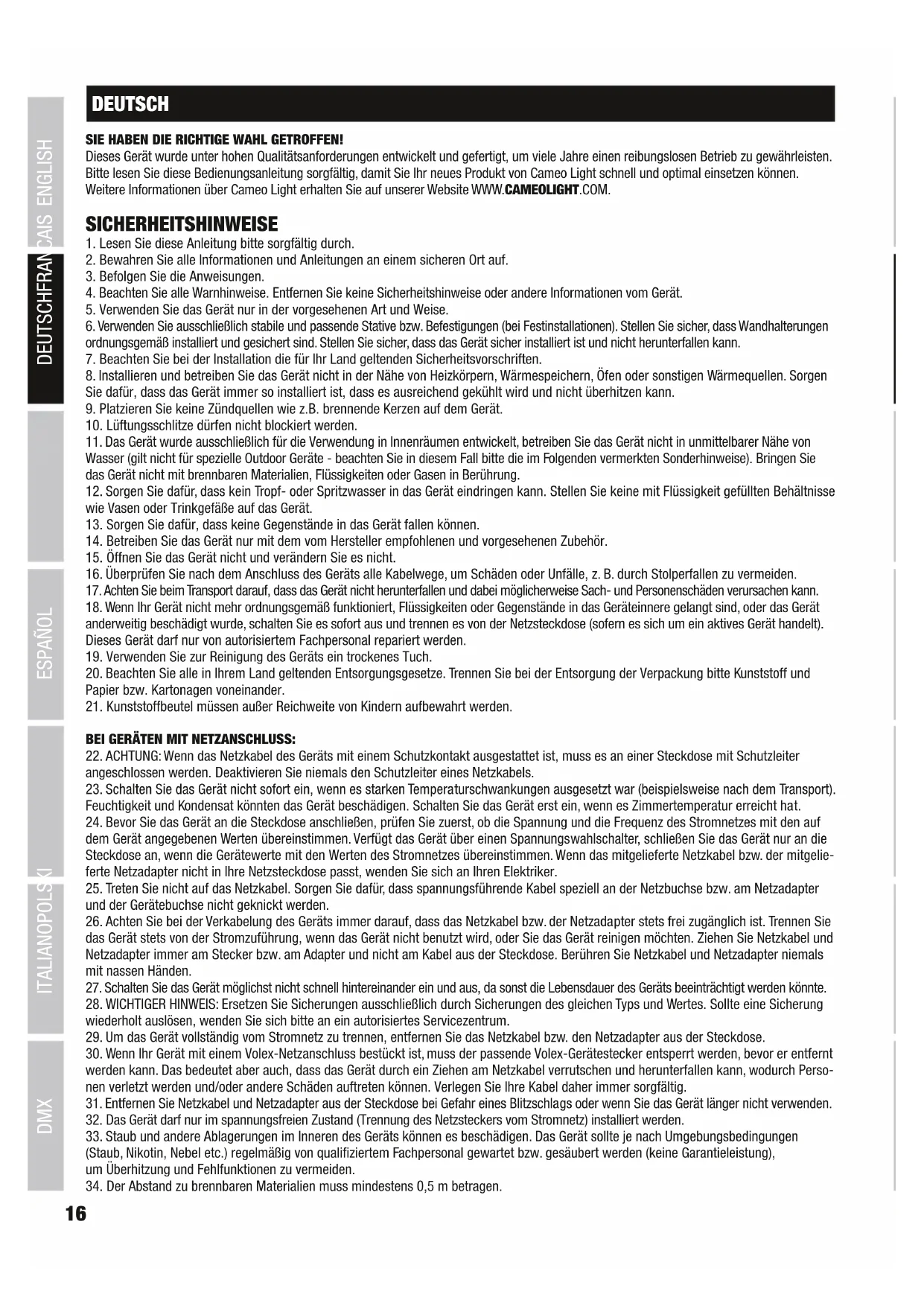

DEUTSCH SICHERHEITSHINWEISE 16-17 EINFÜHRUNG 17

AUFSTELLUNG UND MONTAGE 26

FLÜGELBEGRENZER UND FILTERRAHMEN MONTIEREN /

DEMONTIEREN 26 DMX TECHNIK 27 TECHNISCHE DATEN 28 HERSTELLERERKLÄRUNGEN 29

DMX STEUERUNG CLTS40WW 86

DMX STEUERUNG CLTS60RGBW 86-88

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS: 22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie- ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Perso- nen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

32. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

33. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.ITALIANOPOLSKIESPAÑOL

DMX 35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten. VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE! 1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbe- leuchtung in Haushalten geeignet.

2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.

3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.

4. Stroboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden. EINFÜHRUNG STEUERUNGSFUNKTIONEN: 1-Kanal, 3-Kanal, 5-Kanal DMX-Steuerung (CLTS40WW) 3-Kanal, 4-Kanal, 5-Kanal, 7-Kanal, 13-Kanal DMX-Steuerung (CLTS60RGBW) Master / Slave Betrieb Standalone Funktionen EIGENSCHAFTEN CLTS40WW: 1 x High Power 40W COB Warm White LED, 15° - 38° Abstrahlwinkel, 1.200 Hz Wiederholrate, DMX-512 Steuerung, RDM enabled, manuelle Steuerung, manueller Zoom, 16 Bit Dimming, Master- / Slave-Betrieb, Betriebsspannung 100V - 240V AC / 50 - 60Hz, Leistungsaufnahme 40W, Montagebügel und Flügelbegrenzer inklusive. EIGENSCHAFTEN CLTS60RGBW: 1 x High Power 60W COB RGBW LED, RGBW Farbmischung, 10° - 41° Abstrahlwinkel, 3.600 Hz Wiederholrate, DMX-512 Steuerung, RDM enabled, manuelle Steuerung, manueller Zoom, 16 Bit Dimming, Master- / Slave-Betrieb, Betriebsspannung 100V - 240V AC / 50 - 60Hz, Leistungsaufnahme 65W, Montagebügel und Flügelbegrenzer inklusive. Die Scheinwerfer verfügen über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller.18 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DMX

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

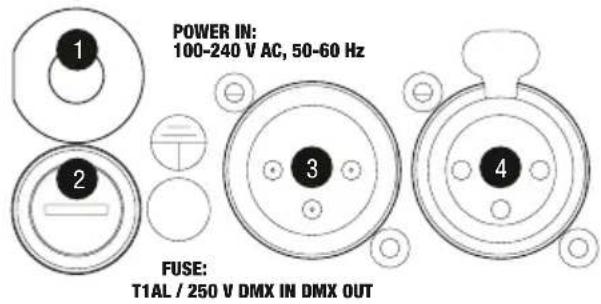

POWER IN Fest verbundenes 1 Meter Netzkabel mit CEE 7/7 Stecker. Betriebsspannung 100 - 240V AC / 50 - 60Hz.

FUSE Sicherungshalter für 5 x 20mm Feinsicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

DMX IN Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult).

DMX OUT Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals.

BELEUCHTETES LC-DISPLAY Zeigt Betriebsmodus und weitere Systemeinstellungen an.

BEDIENTASTEN MENU Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Durch wiederholtes Drücken gelangen Sie zurück zur Hauptanzeige. ENTER Ermöglicht einen Wert zu ändern und Wertänderungen zu bestätigen. UP und DOWN Tasten Betätigen Sie die UP und DOWN Tasten, um z.B. die DMX-Adresse zu ändern und Systemeinstellungen vorzunehmen.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

HINWEIS: Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander verschiedene Informationen im Display angezeigt: „Update Wait...“ (nur für Servicezwecke), „Welcome to Cameo“, „Fresnel“ und die Software-Version. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor angewählt war, wird aktiviert.

HAUPTANZEIGE DMX BETRIEBSART

In der oberen Zeile des Displays wird „DMX Addr“ und in der unteren Zeile die aktuell eingestellte DMX-Startadresse. Sobald das DMX-Signal unterbrochen wird, fängt das Display an zu blinken, liegt das DMX-Signal wieder an, stoppt das Blinken. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt.

HAUPTANZEIGE STANDALONE BETRIEBSART

In der unteren Zeile des Displays wird die aktuell aktivierte Standalone Betriebsart angezeigt (Slave, Static). Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt.

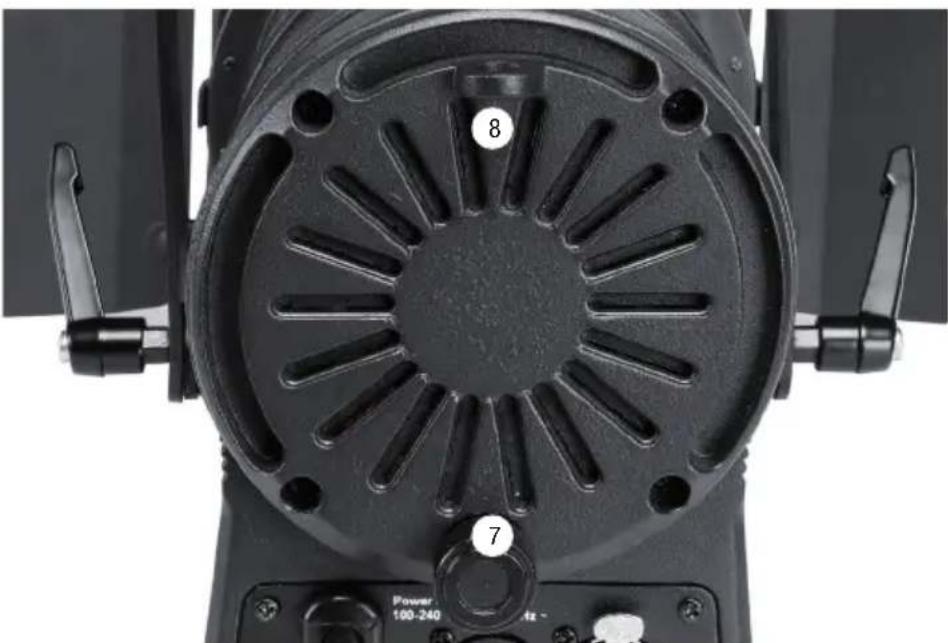

ZOOM Rändelknopf zum Einstellen der Lichtkegelgröße (Rechtsanschlag = maximale Lichtkegelgröße, Linksanschlag = minimale Lichtkegelgröße).

SICHERUNGSÖSE Überkopfmontage darf nur von dafür ausgebildetem Personal durchgeführt werden. Der Scheinwerfer ist dabei mit geeigneten Sicherungsseilen gegen Herabfallen zu sichern.

DMX BETRIEBSART EINSTELLEN

Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Mode“ (untere Zeile) aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Untermenüpunkt „DMX“ aus und bestätigen mit ENTER. Nun können Sie den gewünschten DMX-Modus mit Hilfe von UP und DOWN auswählen (1CH, 3CH, 5CH) und die Auswahl mit ENTER bestätigen. Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Tabellen mit der Kanalbelegung der verschiedenen DMX-Modi finden Sie in dieser Anleitung unter DMX STEUERUNG. DMX-STARTADRESSE EINSTELLEN Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „DMX Addr“ aus und bestätigen mit ENTER. Nun können Sie die DMX-Startadresse wunschgemäß mit Hilfe von UP und DOWN einstellen. Bestätigen Sie die Eingabe mit ENTER und drücken 1x auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. STATISCHE BETRIEBSART Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie den Menü-Punkt „Static“ aus und bestätigen 2x mit ENTER. Nun können Sie die Helligkeit des Scheinwerfers mit Werten von 000 (Blackout) bis 255 (maximale Helligkeit) wunschgemäß mit Hilfe von UP und DOWN einstellen. Bestätigen Sie die Eingabe mit ENTER und drücken wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. SLAVE-BETRIEB Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Mode“ (untere Zeile) aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Untermenüpunkt „Slave“ aus und bestätigen mit ENTER.Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell) mit Hilfe eines DMX-Kabels und aktivieren Sie in der Master-Einheit die Standalone Betriebsart Static. Nun folgt die Slave-Einheit der Master-Einheit. Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. GERÄTEEINSTELLUNGEN Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Settings“ aus und bestätigen mit ENTER. Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenü-Punkte (siehe Tabelle). Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

DMX GERÄTEINFORMATIONEN Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Sys Info“ aus und bestätigen mit ENTER. Daraufhin gelangen Sie in das Untermenü zum Anzeigen der Geräteinformationen. Benutzen Sie wiederum die Taster UP und DOWN, um den gewünschten Untermenüpunkt anzuwählen und die Information dann mit ENTER abzurufen (siehe Tabelle). Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Sys Info Temp = Temperaturanzeige der LED-Einheit Temp LED xxC / xxF Temp C°/F° °C (= Anzeige in Grad Celsius) °F (= Anzeige in Grad Fahrenheit) Op.Hours = Betriebsdaueranzeige Hour Total Anzeige der Gesamtbetriebsdauer in Stunden Firmware = Anzeige der Geräte-Softwareversion Vx. xx Settings Display = Display-Beleuchtung Backlight ON permanent an Backlight Off Deaktivierung nach ca. 30 Sekunden Inaktivität DMX Fail = Betriebszustand bei DMX Signal Unterbrechung Hold letzter DMX-Befehl wird gehalten Blackout aktiviert Blackout DimCurve = Dimmerkurve Linear

Die Lichtintensität steigt linear mit dem DMX-Wert an

Exp Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen Log Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen S Curve Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittler- en DMX-Wertbereich grob einstellen DimResp. = Dimmer Reaktion LED Der Strahler reagiert abrupt auf Änderungen des DMX-Werts Halogen Der Strahler verhält sich ähnlich einem Halo- genstrahler mit sanften Helligkeitsänderungen22 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DMX

BEDIENUNG CLTS60RGBW

HINWEIS: Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander verschiedene Informationen im Display angezeigt: „Update Wait...“ (nur für Servicezwecke), „Welcome to Cameo“, „Fresnel“ und die Software-Version. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor angewählt war, wird aktiviert.

HAUPTANZEIGE DMX BETRIEBSART

In der oberen Zeile des Displays wird „DMX Addr“ und in der unteren Zeile die aktuell eingestellte DMX-Startadresse. Sobald das DMX-Signal unterbrochen wird, fängt das Display an zu blinken, liegt das DMX-Signal wieder an, stoppt das Blinken. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt.

HAUPTANZEIGE STANDALONE BETRIEBSART

In der unteren Zeile des Displays wird die aktuell aktivierte Standalone Betriebsart angezeigt (Sound, Slave, Auto, Static, Macro). Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt.

DMX BETRIEBSART EINSTELLEN

Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Mode“ (untere Zeile) aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Untermenüpunkt „DMX“ aus und bestätigen mit ENTER. Nun können Sie den gewünschten DMX-Modus mit Hilfe von UP und DOWN auswählen (3CH, 4CH, 5CH, 7CH, 13CH) und die Auswahl mit ENTER bestätigen. Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Tabellen mit der Kanalbelegung der verschiedenen DMX-Modi finden Sie in dieser Anleitung unter DMX STEUERUNG. DMX-STARTADRESSE EINSTELLEN Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „DMX Addr“ aus und bestätigen mit ENTER. Nun können Sie die DMX-Startadresse wunschgemäß mit Hilfe von UP und DOWN einstellen. Bestätigen Sie die Eingabe mit ENTER und drücken 1x auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. BETRIEBSART MUSIKSTEUERUNG Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Mode“ (untere Zeile) aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Untermenüpunkt „Sound“ aus und bestätigen mit ENTER. Die Betriebsart Musiksteuerung ist nun aktiviert und Sie können die Empfindlichkeit, mit der der Scheinwerfer auf Geräusche (Bassimpulse) reagiert mit Hilfe der Taster UP und DOWN wunschgemäß einstellen (Mic Sens 00 - 99). Bestätigen Sie die Eingabe mit ENTER und drücken wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

Red 000 - 255 0% to 100% Green 000 - 255 0% to 100% Blue 000 - 255 0% to 100% White 000 - 255 0% to 100% SLAVE-BETRIEB Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Mode“ (untere Zeile) aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Untermenüpunkt „Slave“ aus und bestätigen mit ENTER. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell) mit Hilfe eines DMX-Kabels und aktivieren Sie in der Master-Einheit eine der Standalone Betriebsarten (Sound, Auto, Static, Macro). Nun folgt die Slave-Einheit der Master-Einheit. Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. AUTO-BETRIEBSART Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt “Mode” (untere Zeile) aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Untermenüpunkt “Auto” aus und bestätigen 2x mit ENTER, um nun die Programmlaufgeschwindigkeit mit UP und DOWN einzustellen (Program Speed: 00 - 99). Bestätigen Sie die Eingabe mit ENTER und drücken 3x auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. STATISCHE BETRIEBSART Der statische Modus ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, alle Funktionen, wie z.B. Dimmer, Stroboskop und Farbmakros, direkt am Gerät mit Werten von 000 bis 255 einstellen zu können. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen. Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt “Mode” (untere Zeile) aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Menü-Punkt “Static” aus und bestätigen mit ENTER. Wählen Sie den Menüpunkt mit der gewünschten Funktion mit Hilfe von UP und DOWN an und bestätigen mit ENTER. Der Wert (Dimmer, Stroboskop etc., siehe Tabelle) der entsprechenden Funktion kann nun von 000 bis 255 eingestellt und die Eingabe mit ENTER bestätigt werden. Nachdem alle Funktionen wunschgemäß eingestellt wurden, drücken Sie 3x auf MODE, um zurück zur Hauptanzeige zu gelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt.24 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DMX Macro

FARBMAKROS Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Mode“ (untere Zeile) aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Menü-Punkt „Macro“ aus und bestätigen mit ENTER. Nun kann mit Hilfe von UP und DOWN eines der 15 verfügbaren Farbmakros ausgewählt werden (siehe Tabelle). Bestätigen Sie die Auswahl mit ENTER. 1 Red 6 Turquoise 11 Magenta 2 Amber 7 Cyan 12 Pink 3 Yellow warm 8 Blue 13 Warm White 4 Yellow 9 Lavender 14 White 5 Green 10 Mauve 15 Cold WhiteITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

DMX GERÄTEEINSTELLUNGEN Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Settings“ aus und bestätigen mit ENTER. Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenü-Punkte (Auswahl und Einstellung mit ENTER und UP und DOWN, Untermenüpunkte siehe Tabelle). Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. GERÄTEINFORMATIONEN Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Sys Info“ aus und bestätigen mit ENTER. Daraufhin gelangen Sie in das Untermenü zum Anzeigen der Geräteinformationen. Benutzen Sie wiederum die Taster UP und DOWN, um den gewünschten Untermenüpunkt anzuwählen und die Information dann mit ENTER abzurufen (siehe Tabelle). Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Settings Display = Display-Beleuchtung Backlight ON permanent an Backlight Off Deaktivierung nach ca. 30 Sekunden Inaktivität DMX Fail = Betriebszustand bei DMX Signal Unterbrechung Hold letzter DMX-Befehl wird gehalten Blackout aktiviert Blackout DimCurve = Dimmerkurve Linear

Die Lichtintensität steigt linear mit dem DMX-Wert an

Exp Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen Log Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen S Curve Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen DimResp = Dimmer Reaktion LED Der Strahler reagiert abrupt auf Änderungen des DMX-Werts Halogen Der Strahler verhält sich ähnlich einem Halo- genstrahler mit sanften Helligkeitsänderungen Calibrat = Betriebsartübergreifende Kalibrierung der Farbwiedergabe bei Mischfarben. Red Einstellen der Intensität mit Werten von 000 bis 255 Green Einstellen der Intensität mit Werten von 000 bis 255 Blue Einstellen der Intensität mit Werten von 000 bis 255 White Einstellen der Intensität mit Werten von 000 bis 25526 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DMX

AUFSTELLUNG UND MONTAGE

Dank der integrierten Gummifüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe einer geeigneten Traversenklemme (nicht im Lieferumfang enthalten). Sorgen Sie für eine feste Verbindung am Montagebügel und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Sicherungsöse. Wichtiger Hinweis: Überkopfmontage darf nur von dafür ausgebildetem Personal durchgeführt werden.

FLÜGELBEGRENZER UND FILTERRAHMEN MONTIEREN / DEMONTIEREN

Zum Montieren, bzw. Demontieren des Flügelbegrenzers und des Filterrahmens drücken Sie bitte auf den gefederten Druckknopf der Verriegelungsvorrichtung und klappen sie nach oben. Bringen Sie die Verriegelungsvorrichtung in gleicher Weise wieder in die Ursprungsposition. Menu Sys Info Sys Info Temp Sys Info Op. Hours Sys Info Firmware Sys Info Temp = Temperaturanzeige der LED-Einheit Temp LED xxC / xxF Temp C°/F° °C (= Anzeige in Grad Celsius) °F (= Anzeige in Grad Fahrenheit) Op.Hours = Betriebsdaueranzeige Hour Total Anzeige der Gesamtbetriebsdauer in Stunden Firmware = Anzeige der Geräte-Softwareversion Vx. xxITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

DMX DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken. DMX-VERBINDUNG: DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX- kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse)

des ersten DMX-Geräts (z.B. DMX-Controller).

2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang

(männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten. Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR. DMX-KABEL: Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen. Steckerbelegung: DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.): Shield

Shield DMX-ABSCHLUSSSTECKER (TERMINATOR): Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt). 3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3 5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5 Steckerbelegung: 3-Pol XLR-Stecker: 5-Pol XLR-Stecker:

DMX-ADAPTER: Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich. Steckerbelegung DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt. Steckerbelegung DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt.28 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DMX Modellbezeichnung: CLTS40WW CLTS60RGBW Produktart: LED-Scheinwerfer LED-Scheinwerfer Typ: Theater Spot mit Zoom-Funktion Theater Spot mit Zoom-Funktion Farbspektrum: Warm white RGBW LED Anzahl: 1 1 LED Typ: 40 W COB 60 W COB Wiederholrate: 1200 Hz 3600 Hz Abstrahlwinkel: 15° - 38° 10° - 41° DMX-Eingang: 3-Pol XLR männlich 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich 3-Pol XLR weiblich DMX-Modus: 1-Kanal, 3-Kanal, 5-Kanal 3-Kanal, 4-Kanal, 5-Kanal, 7-Kanal, 13-Kanal DMX Funktionen: Dimmer, Dimmer fein, Stroboskop, Dimmerkurve, Dimmer-Reaktion Dimmer, Dimmer fein, Stroboskop, Dimmerkurve, RGBW, Farbmakros, Colour Jump, Colour Fade, Farbtemperatur, Musiksteuerung, Dimmer-Reaktion, Lüftersteuerung Steuerung: DMX512, RDM enabled DMX512, RDM enabled Standalone Funktionen: Dimmer, Master/Slave Dimmer, Dimmer fein, Stroboskop, RGBW, Farbmakros, Colour Jump, Colour Fade, Musiksteuerung, Auto-Programm Bedienelemente: Mode, Enter, Up, Down, Zoom Mode, Enter, Up, Down, Zoom Anzeigeelemente: beleuchtetes 2-Zeilen LC-Display beleuchtetes 2-Zeilen LC-Display Betriebsspannung: 100 - 240 V AC / 50 - 60 Hz 100 - 240 V AC / 50 - 60 Hz Leistungsaufnahme: 40W 65W Beleuchtungsstärke (@ 1m): 18000lx 19800lx Lichtstrom: 1567lm 907lm Stromversorgungsanschluss: fest verbundenes 1m Netzkabel mit CEE7/7 Stecker fest verbundenes 1m Netzkabel mit CEE7/7 Stecker Sicherung: T1AL / 250V (5 x 20 mm) T1AL / 250V (5 x 20 mm) Umgebungstemperatur (in Betrieb): 5°C - 40°C 5°C - 40°C Relative Luftfeuchtigkeit: < 80%, nicht kondensierend < 80%, nicht kondensierend Gehäusematerial: Metall Metall Gehäusefarbe: schwarz schwarz Gehäusekühlung: Konvektion Lüfter Abmessungen (B x H x T, ohne Montagebügel): 145 x 205 x 240 mm 145 x 205 x 240 mm Gewicht: 3,8kg 3,8kg Weitere Eigenschaften: Filterrahmen, Flügelbegrenzer und Montagebügel im Lieferumfang, manueller Zoom Filterrahmen, Flügelbegrenzer und Montagebügel im Lieferumfang, manueller Zoom

DMX HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/ documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Pri- vatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.30 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DMX FRANCAIS Vous avez fait le bon choix! Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement sans problème.Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale. Vous trouverez davantage d‘informations à propos de Cameo Light sur notre site Web: WWW.CAMEOLIGHT.COM.
