BEDIENUNGSANLEITUNG OP651RKe OPTOMA

Écran plat interactif

TABLE DES MATIÈRES

SECURITE 4

Consignes de sécurité 4

Avis sur le droit d'auteur 5

Limitation de responsabilité 5

Reconnaissance de marque 5

FCC 5

Déclaration de conformité pour les pays de l'Union européen 6

WEEE 6

INTRODUCTION 7

Contenu de la boîte 7

Accessoires standard 7

Accessoires en option 7

Description du produit 8

Vue avant 8

Vue arriere 9

Télécommande 10

CONFIGURATION ET INSTALLATION 12

Installation par montage mural 12

Installation d'un mini-ordinateur externe 15

Installation par montage sur socle (en option) 16

Utilisation de la télécommande 19

Installation/Remplacement des piles de la telecommande 19

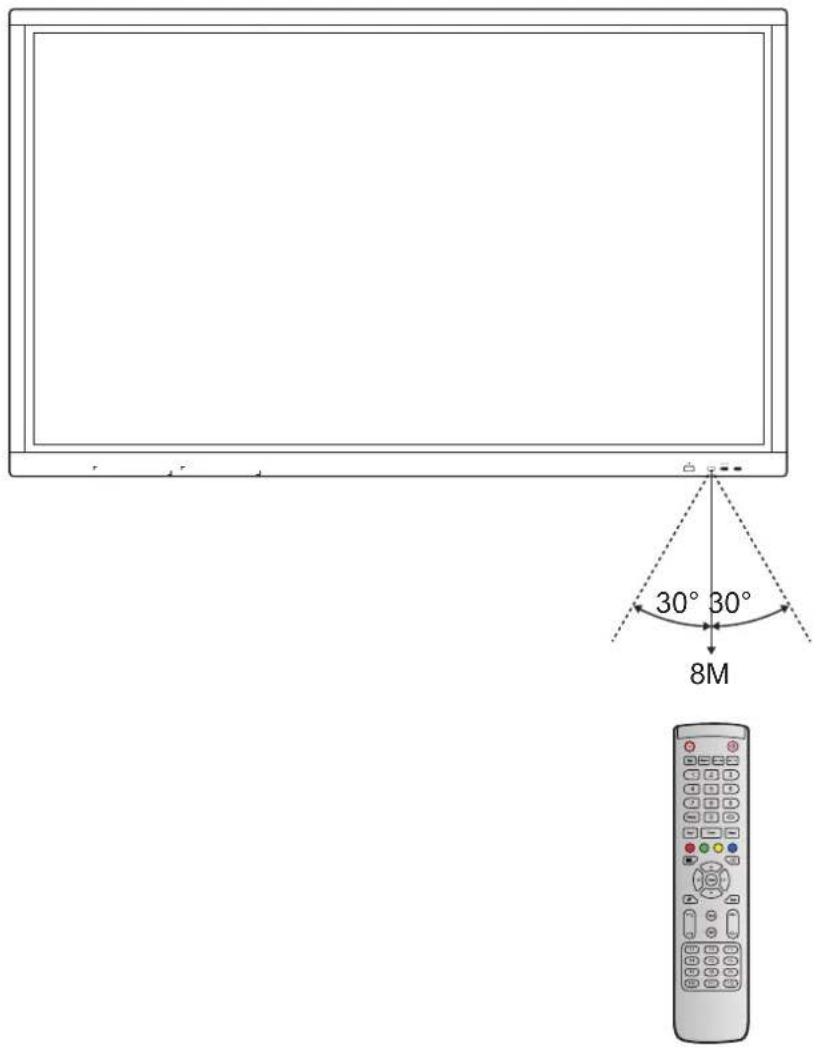

Portee de fonctionnement de la telecommande 20

Réaliser le branchement 21

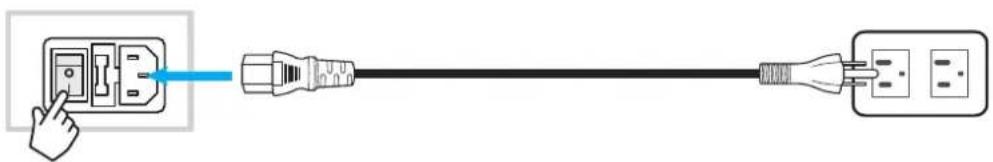

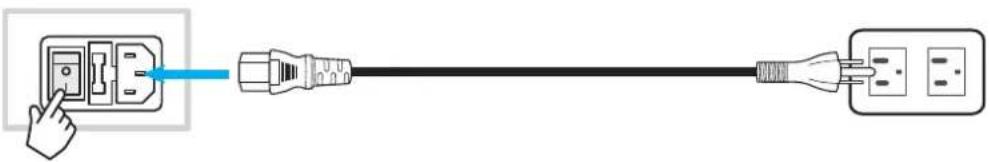

Branchement à l'alimentation 21

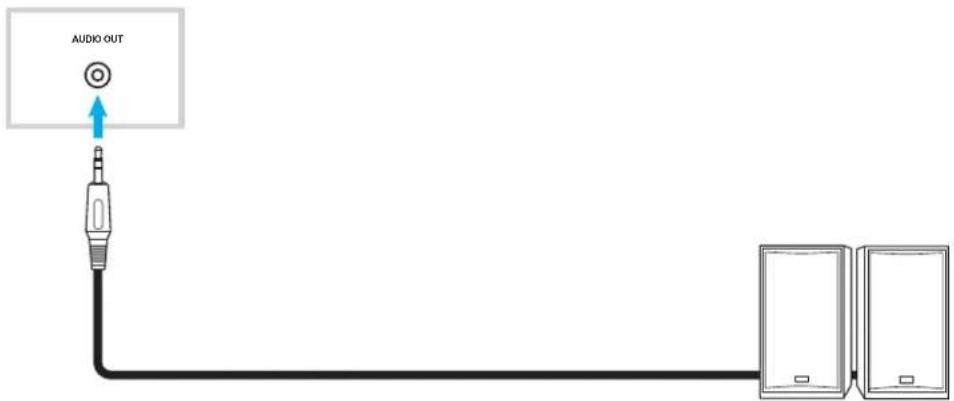

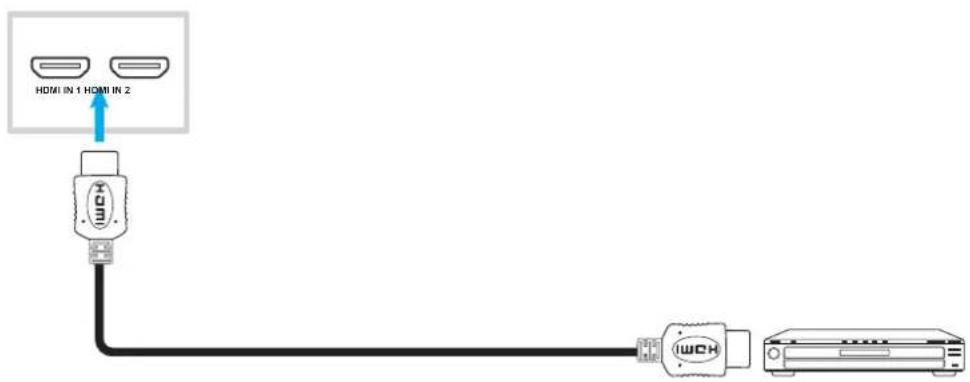

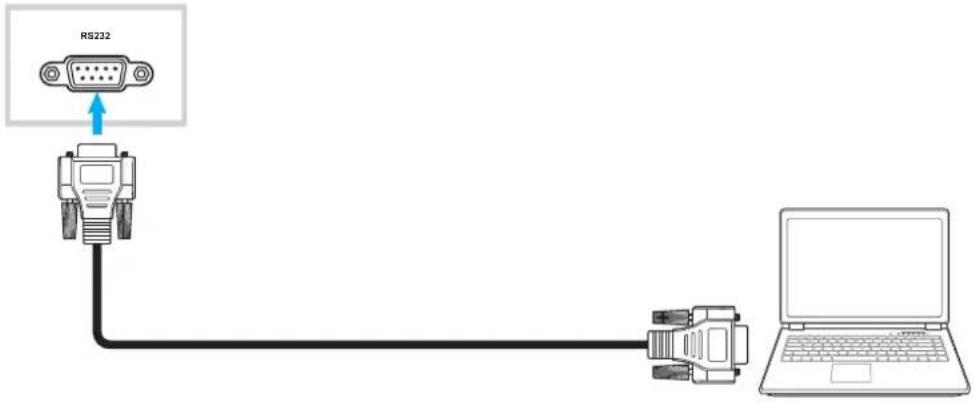

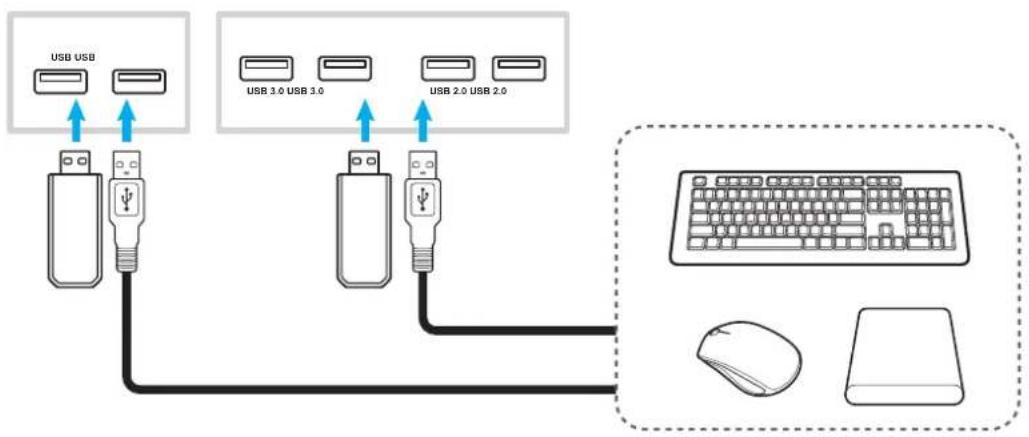

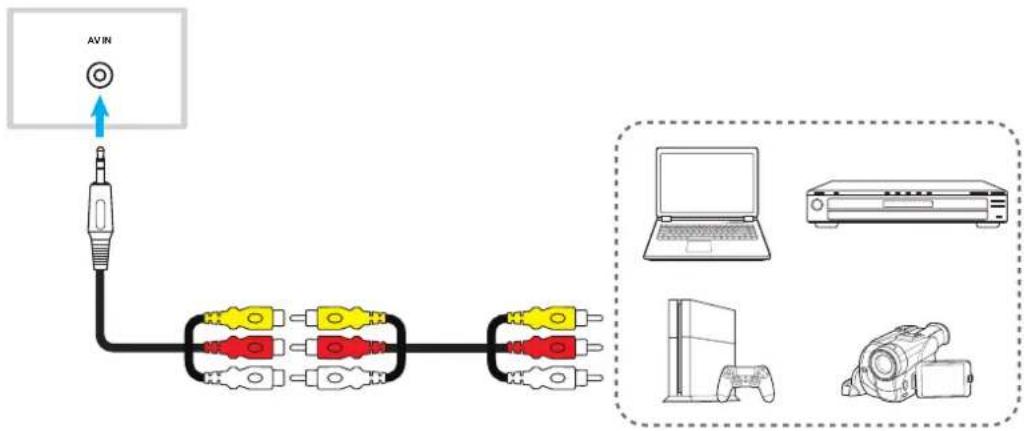

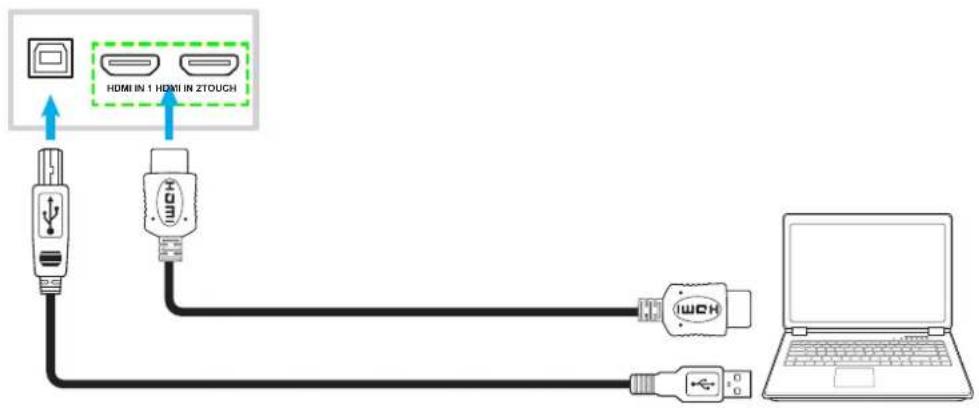

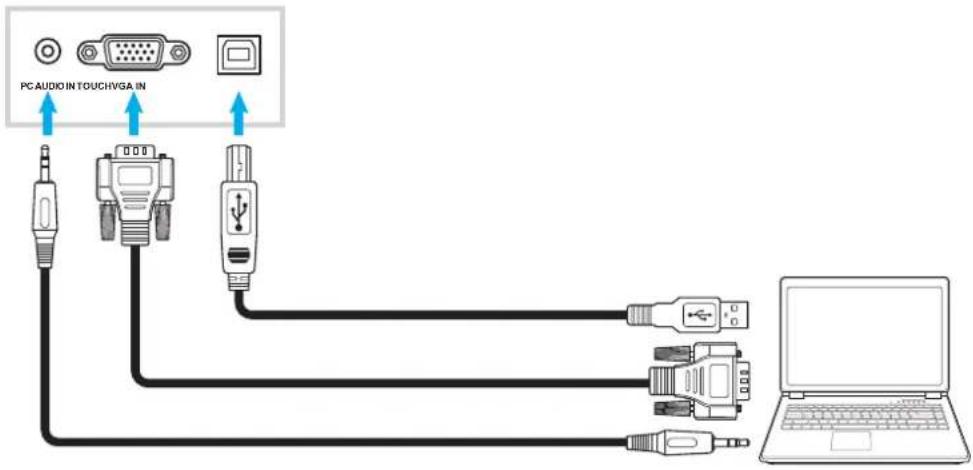

Raccordement à des périphériques externes 21

UTILISATION DE L'APPAREIL 25

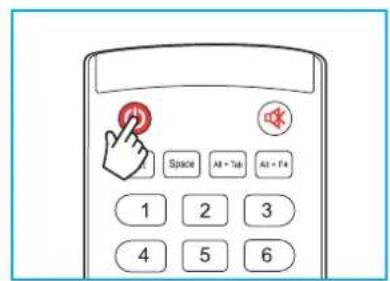

Mise sous tension/hors tension 25

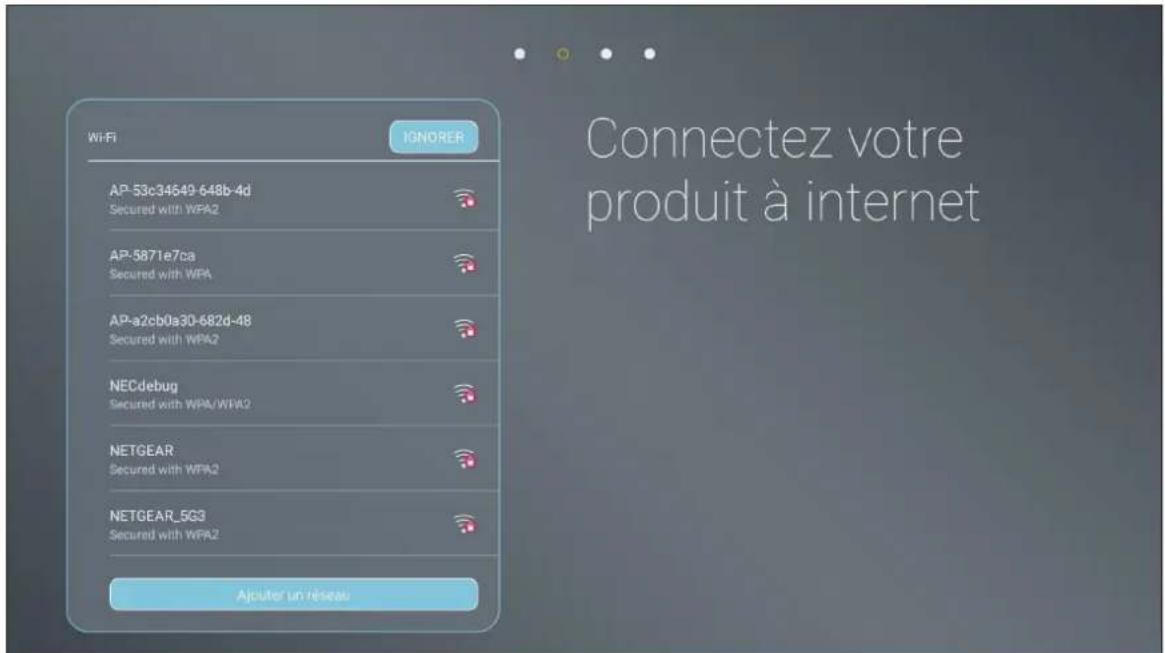

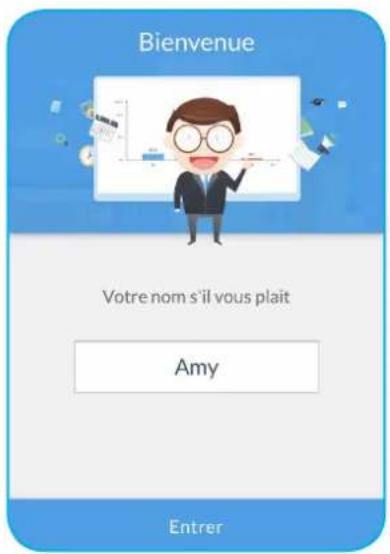

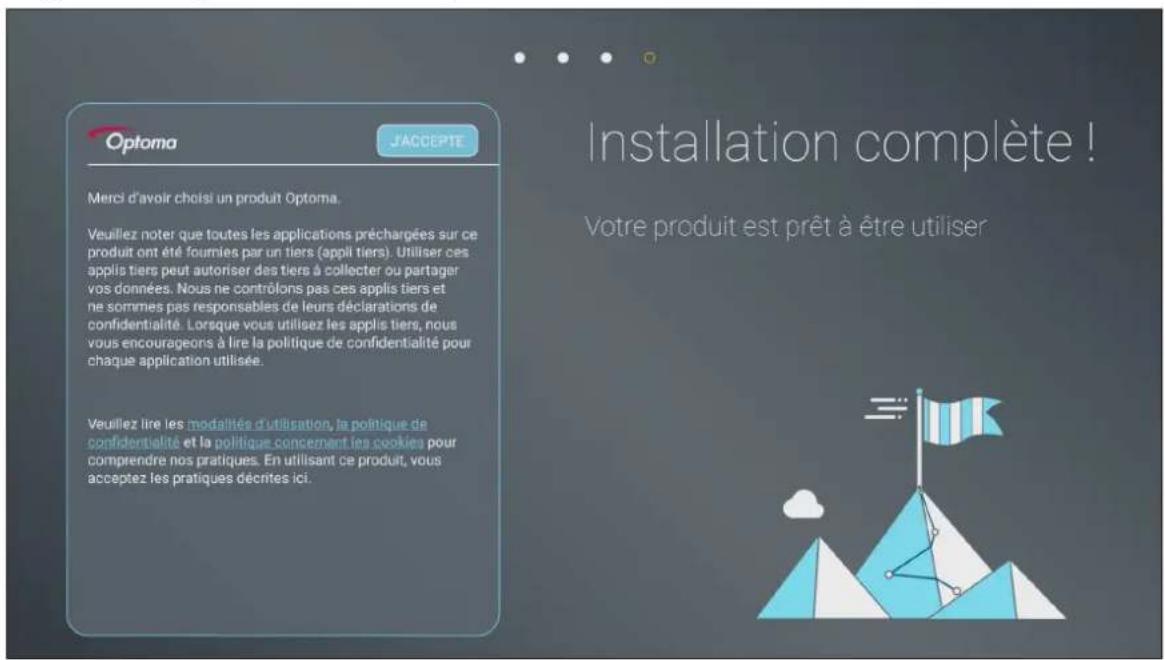

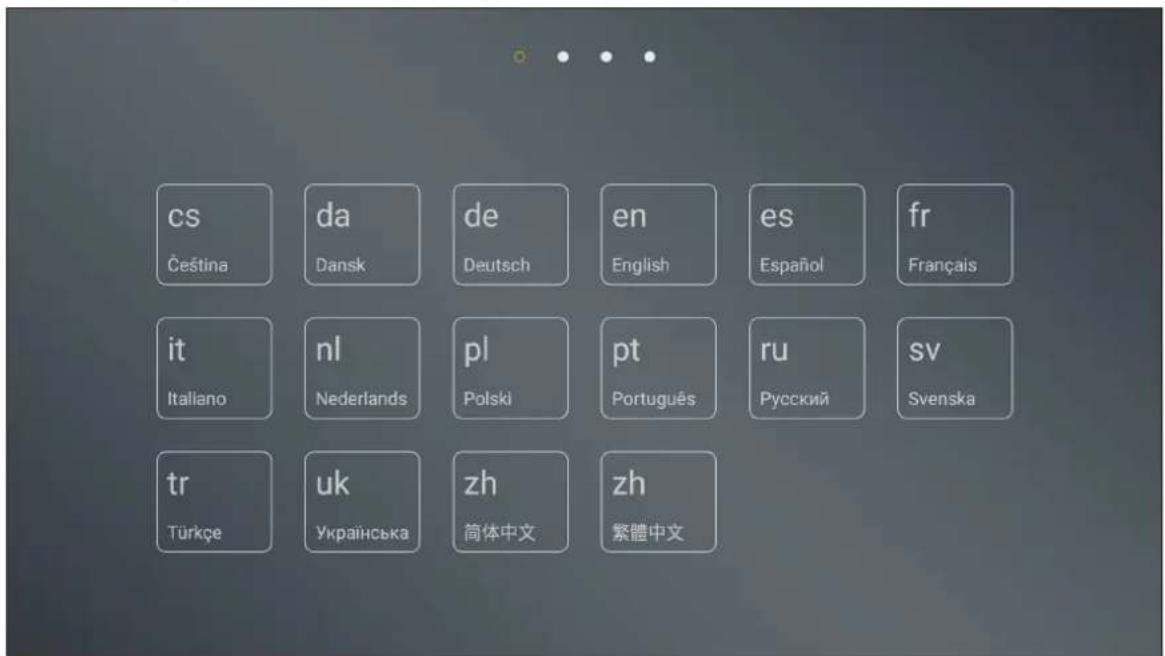

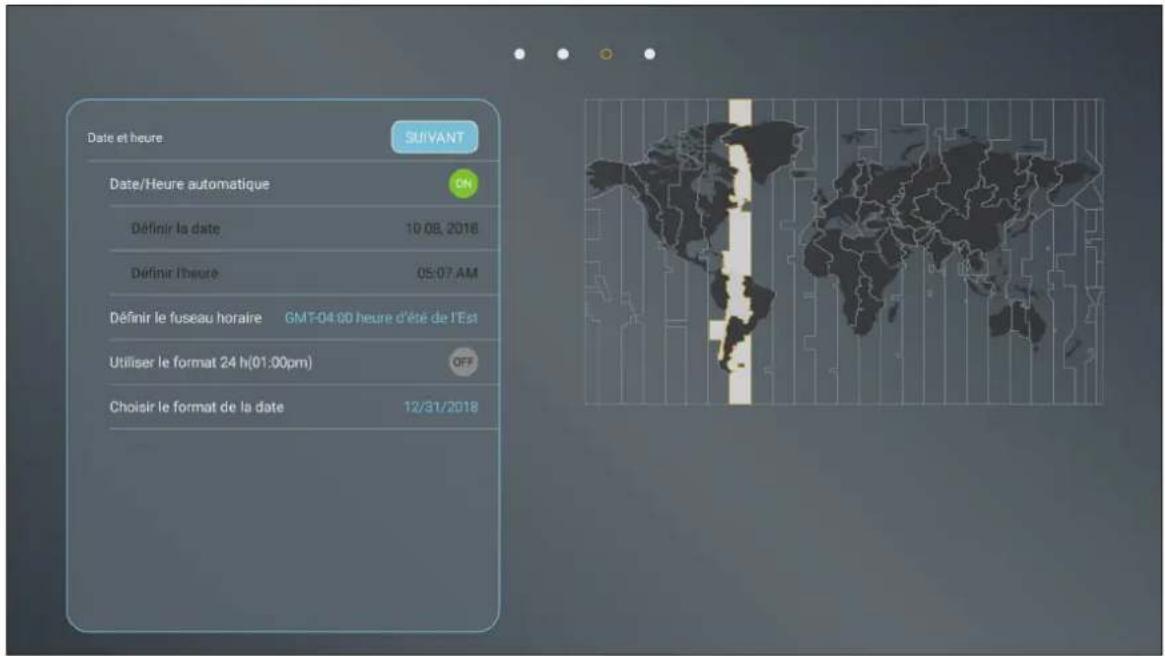

Assistant de configuration 26

OPÉRATIONS DE BASE 28

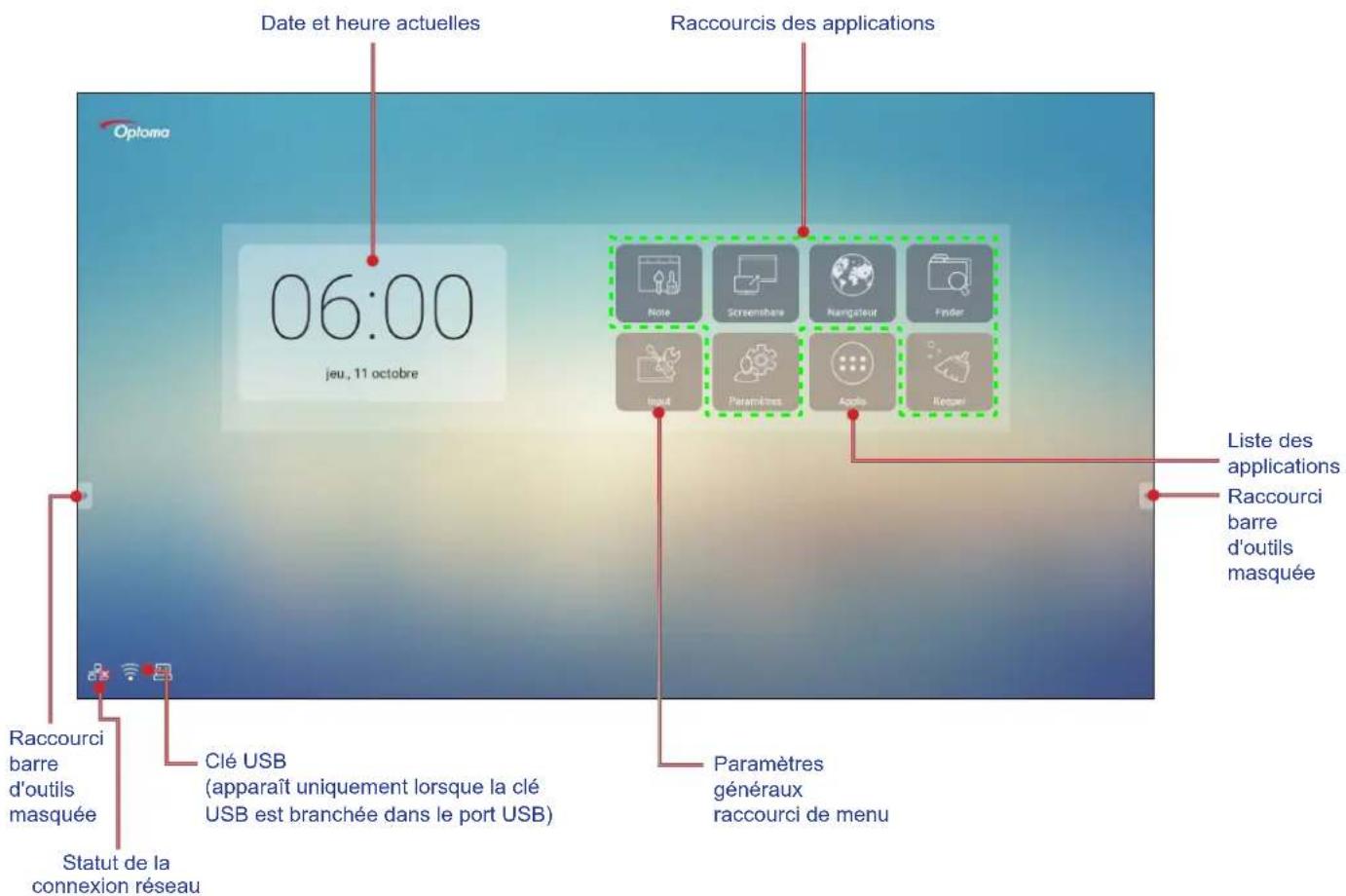

Vue d'ensemble de I'écran d'accueil 28

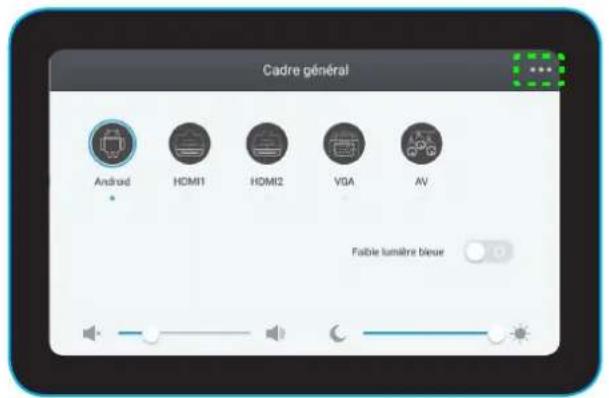

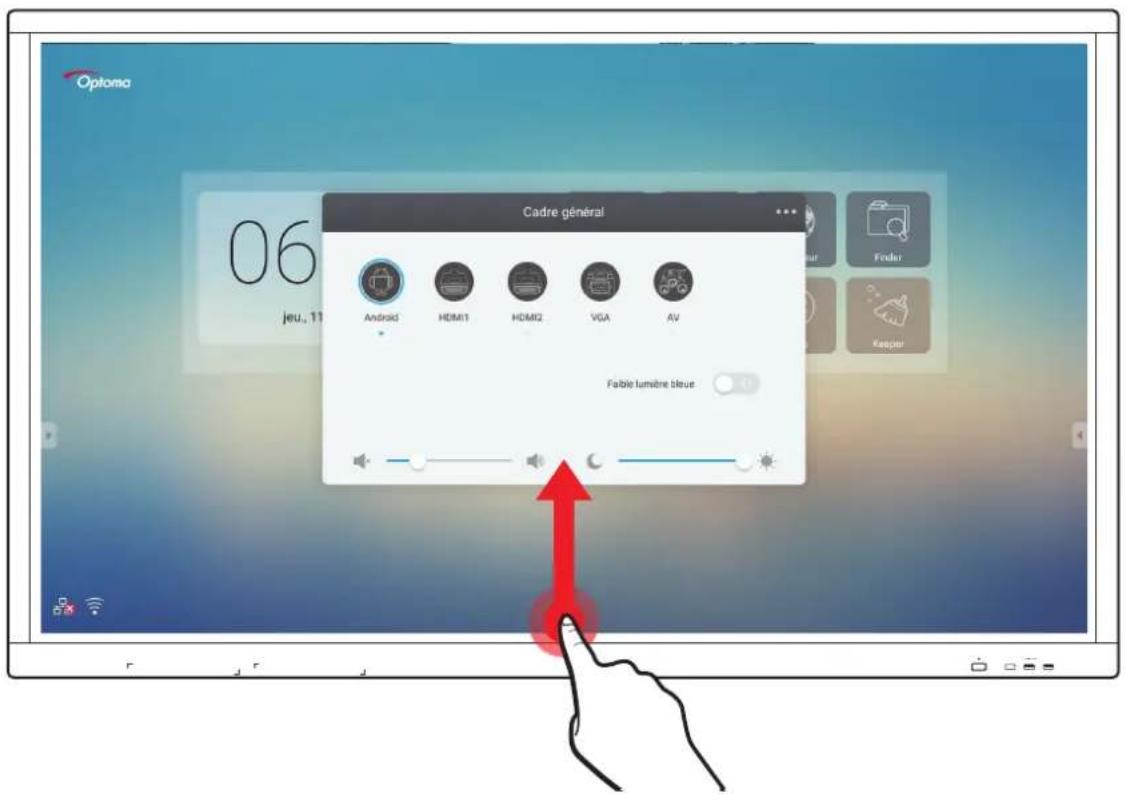

Parametres généraux 29

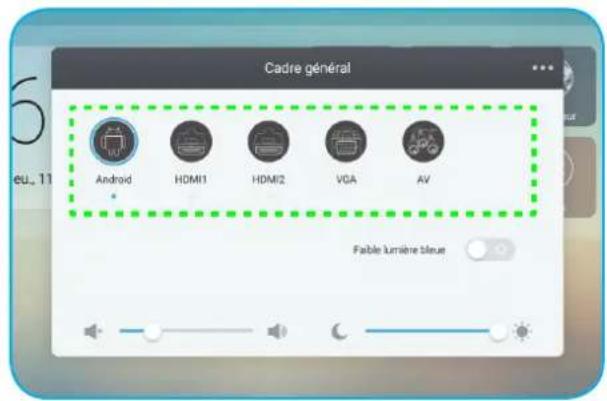

Selectionner une source d'entrée 30

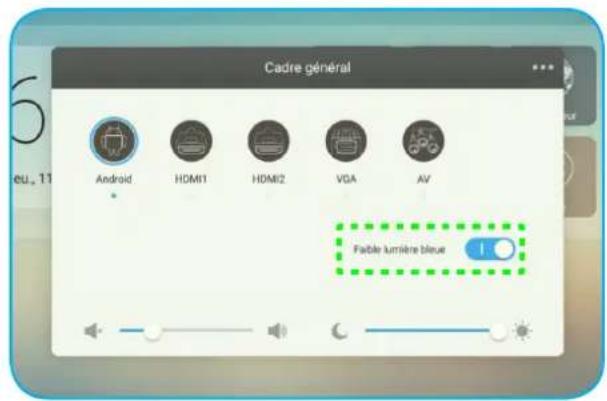

Activation de la fonction Low Blue Light (Faible lumière bleue) 30

Régler le niveau du volume 31

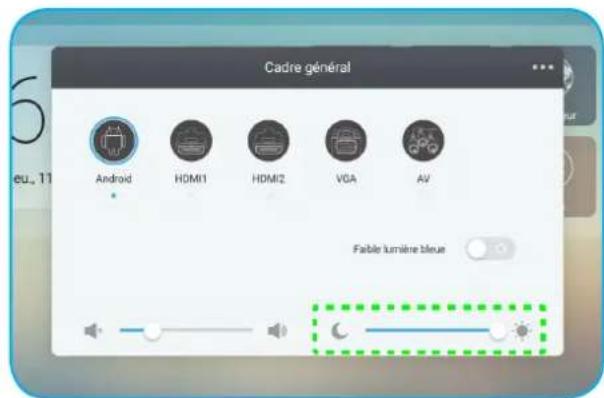

Réglage du niveau du rétroéclairage 31

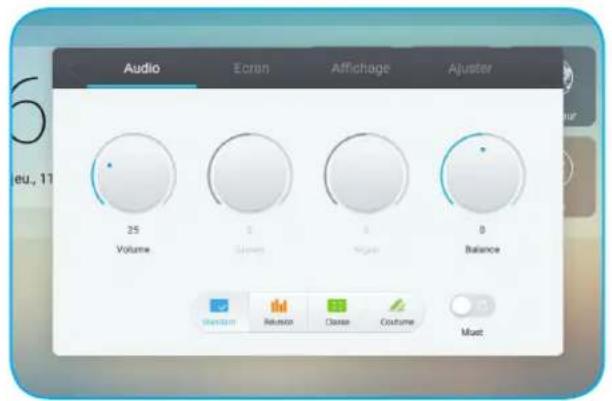

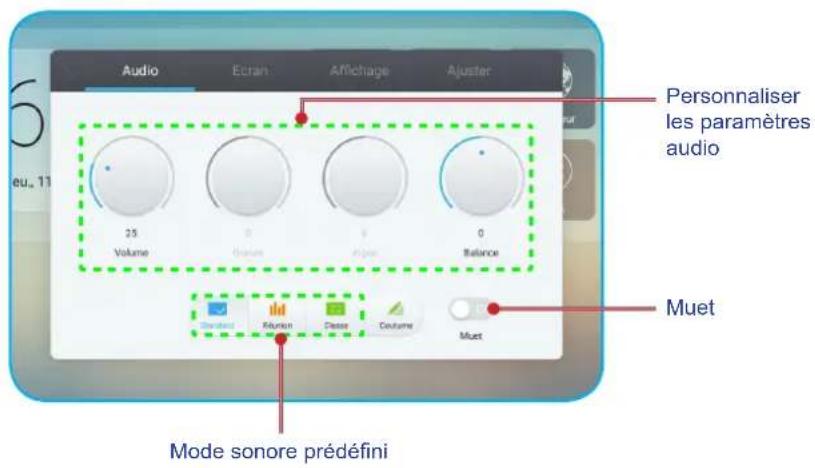

Configuration des paramètres audio 32

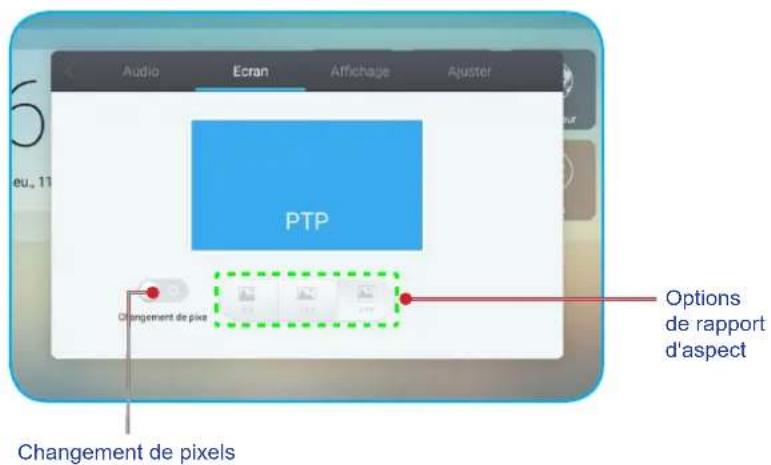

Configuration des paramètres de l'écran 32
Configuration des paramètres d'affichage 33

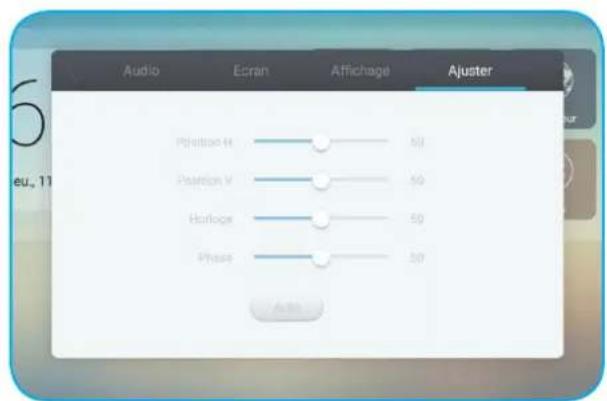

Configurer les paramétres de réglage (pour l'entrée VGA uniquement) 33

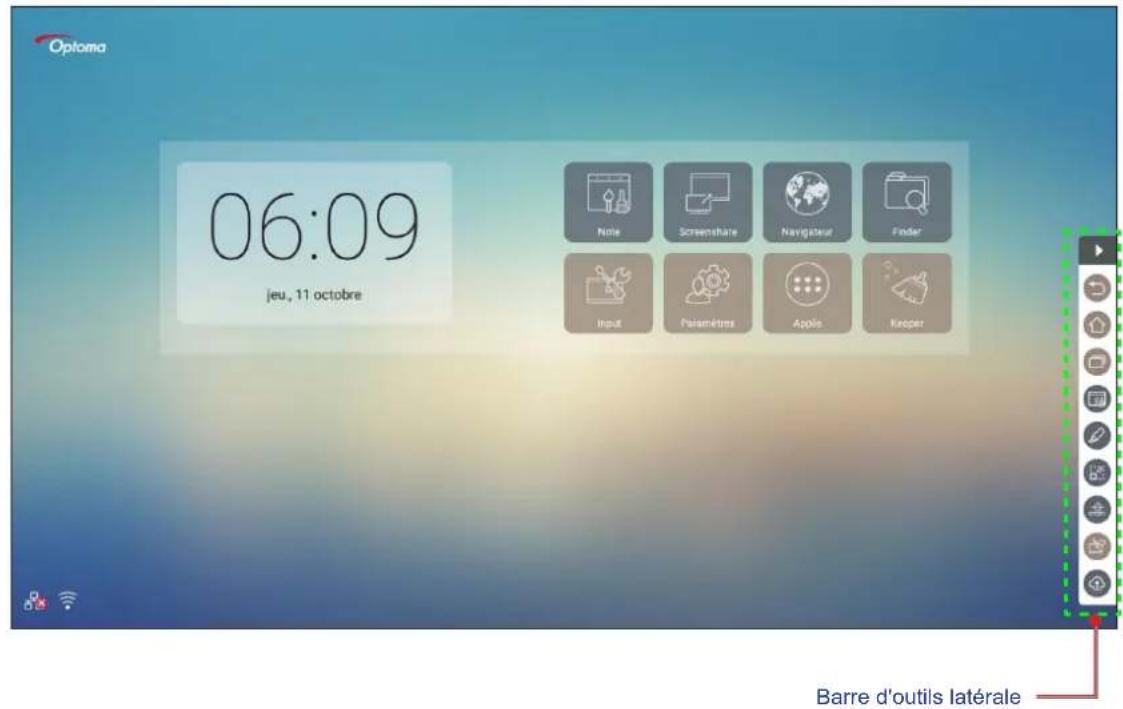

Barredoutils laterale 34

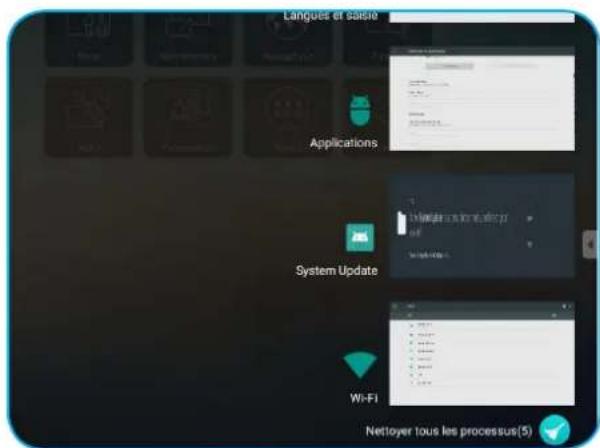

Affichage des tâches récentes 34

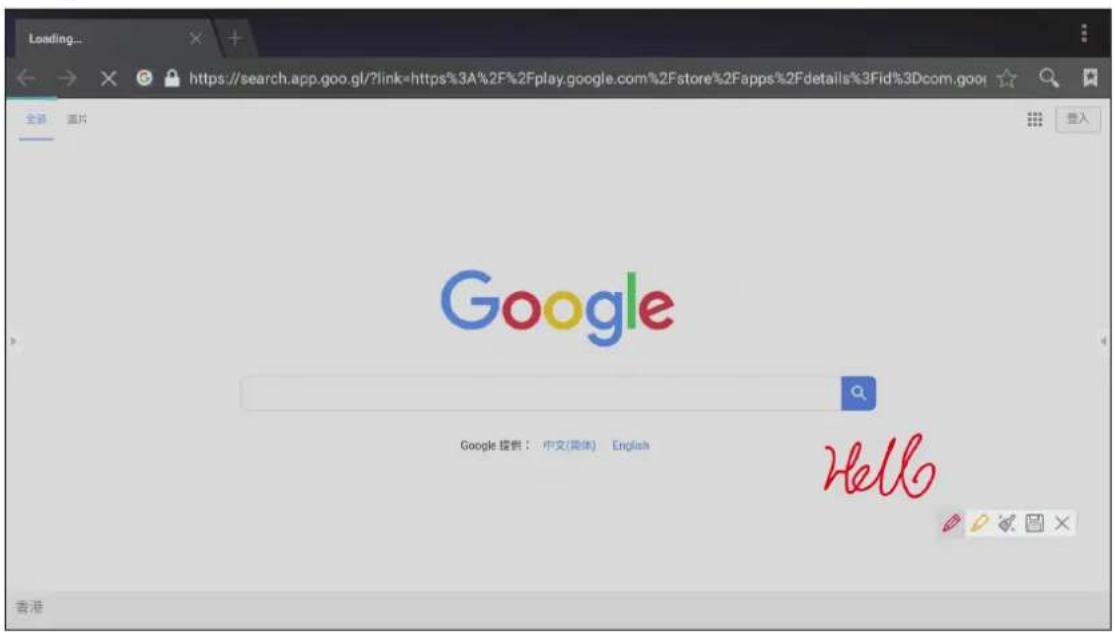

Outil d'annotation 35

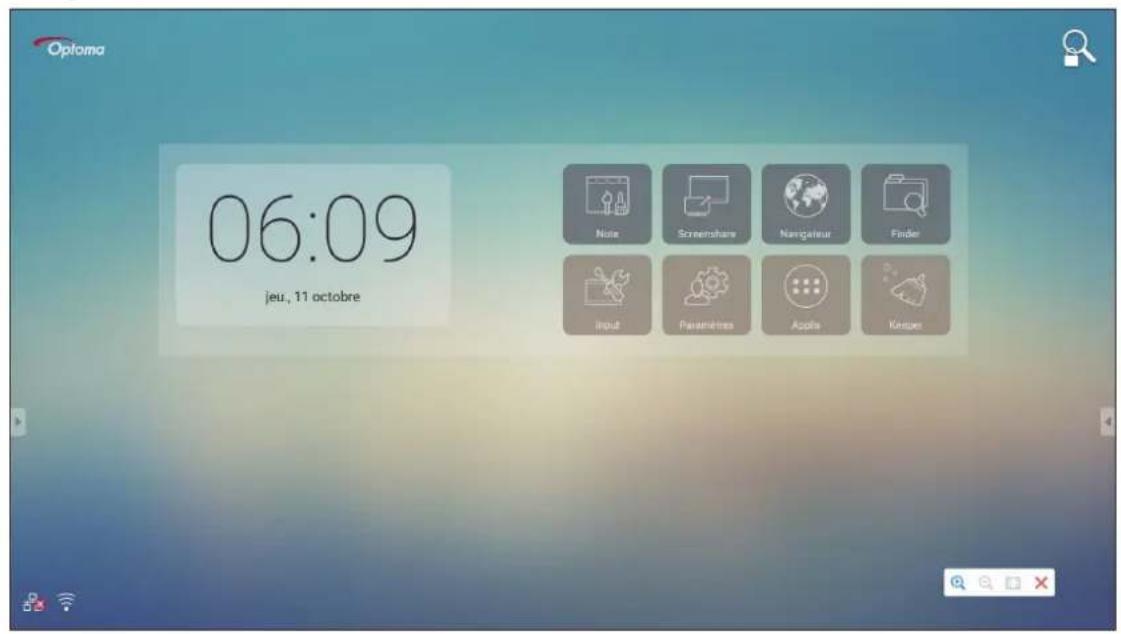

Gel de I'ecran 36

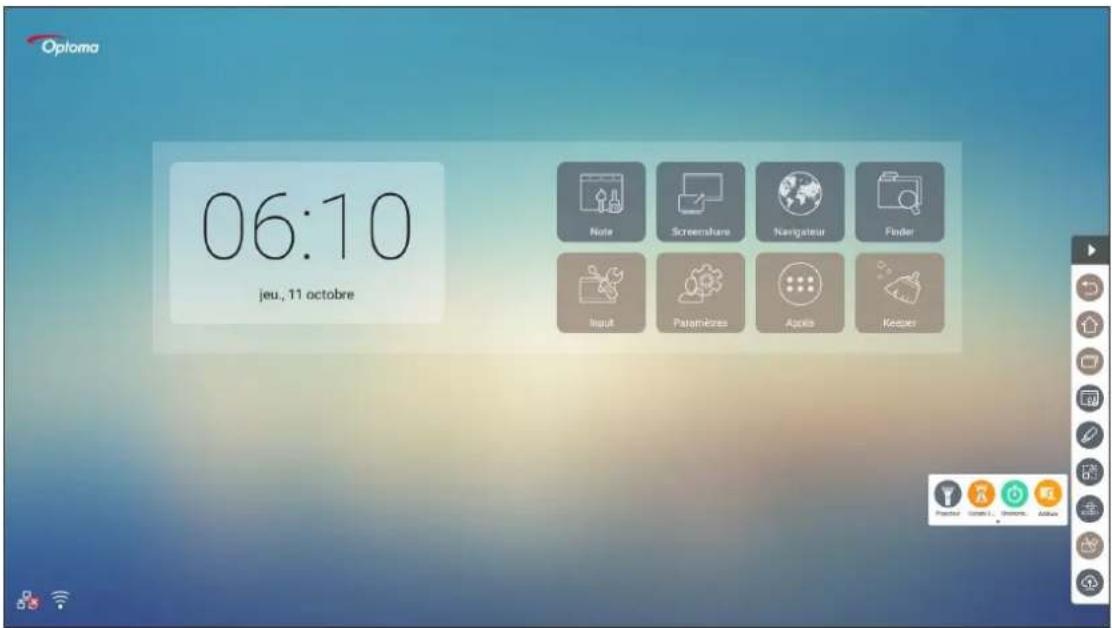

Autres utilaitaires 37

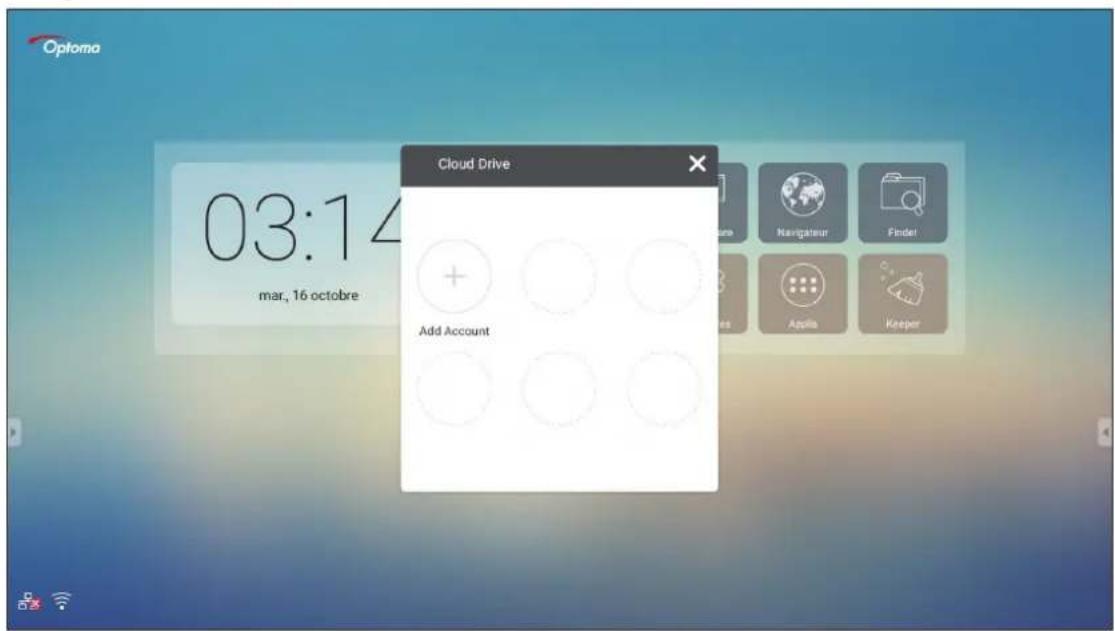

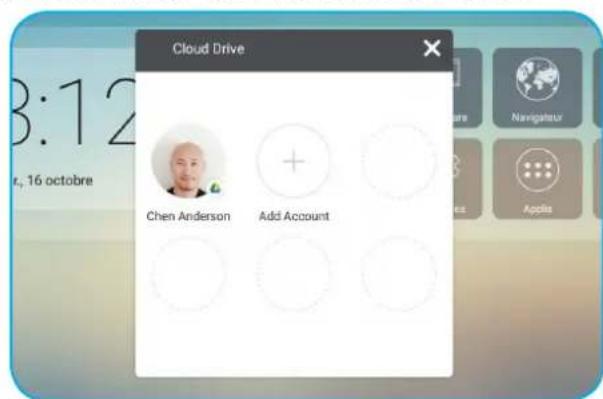

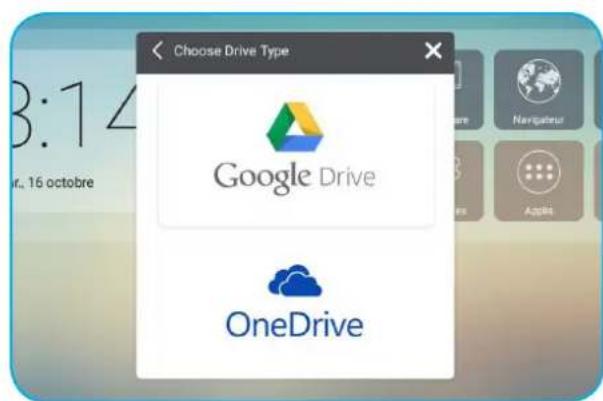

Cloud Drive 42

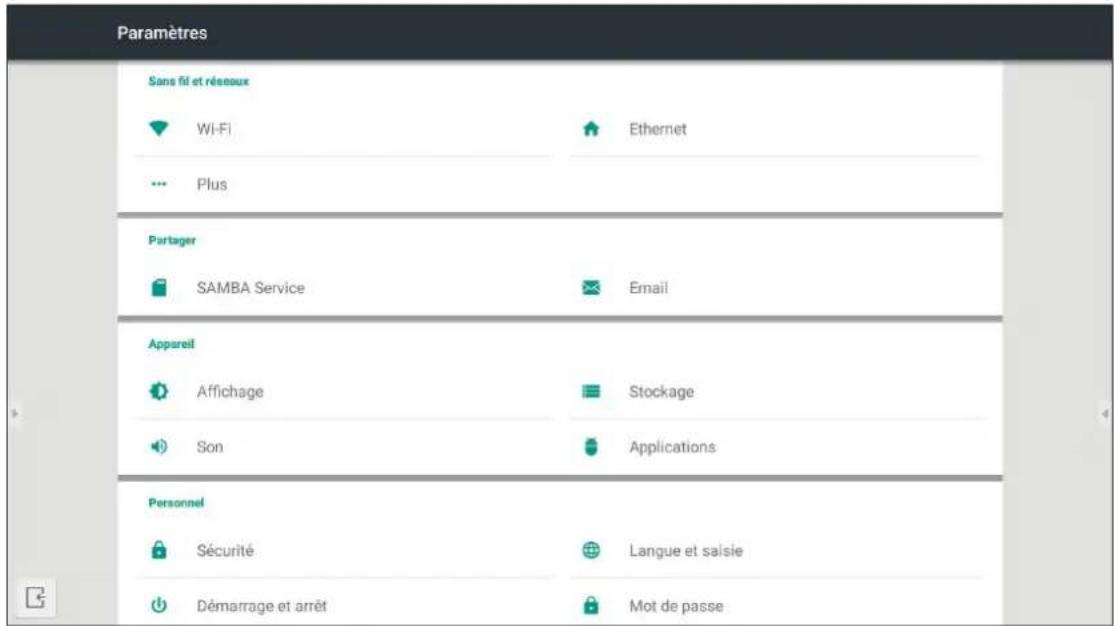

Advanced Settings (Paramètres avances) 43

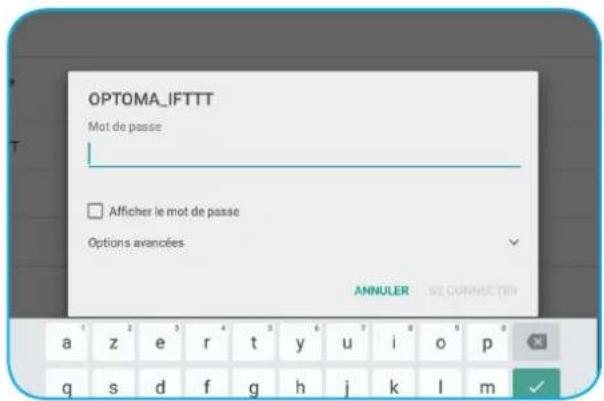

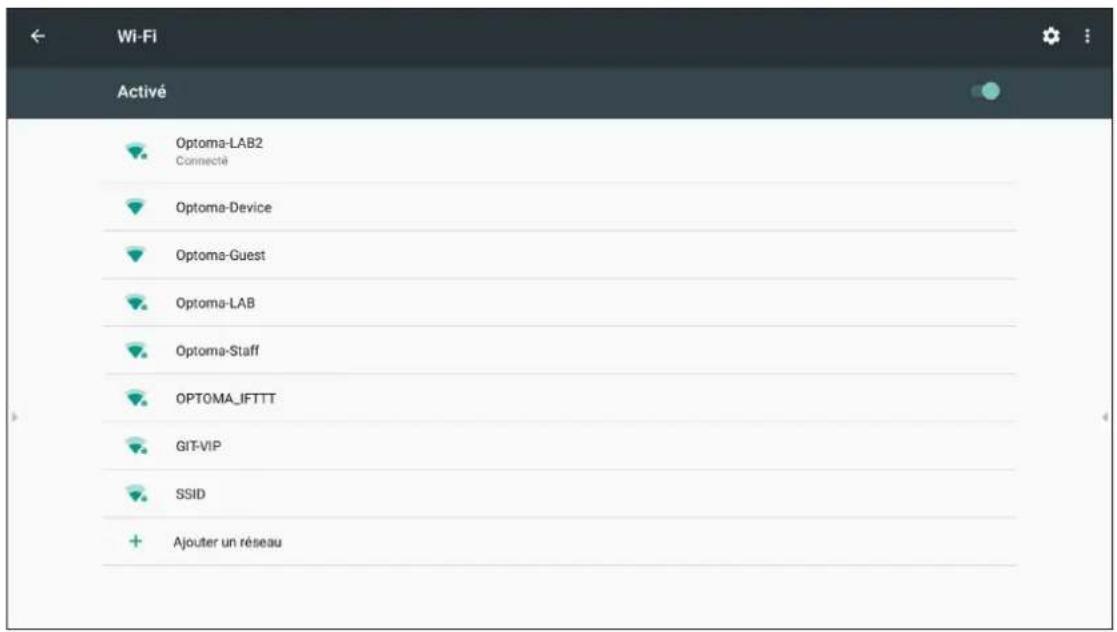

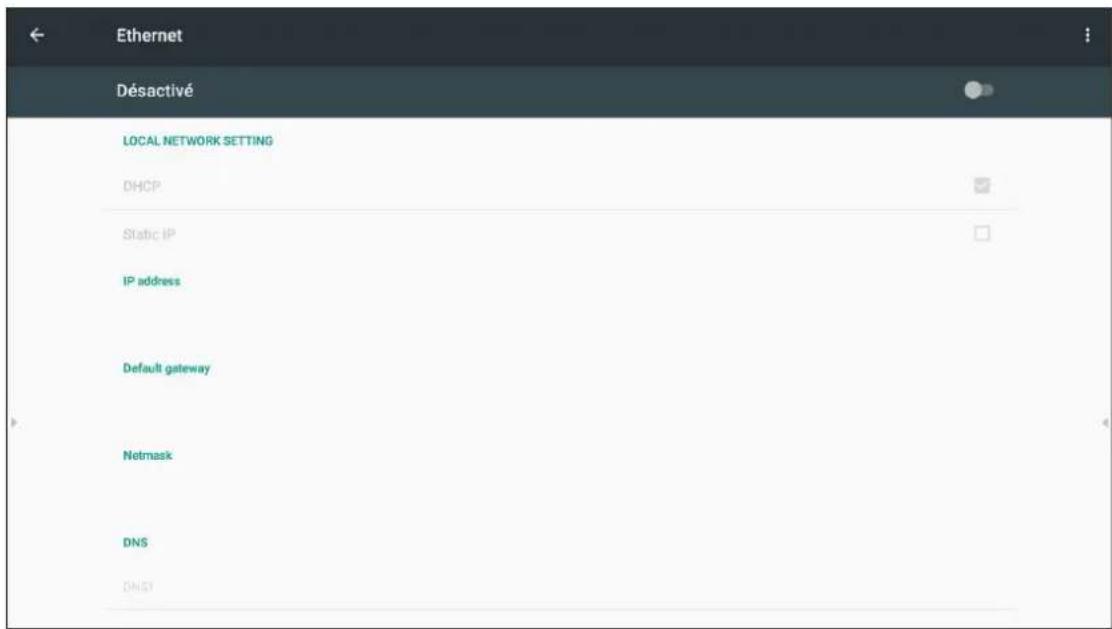

Configuration des paramètres réseau 44

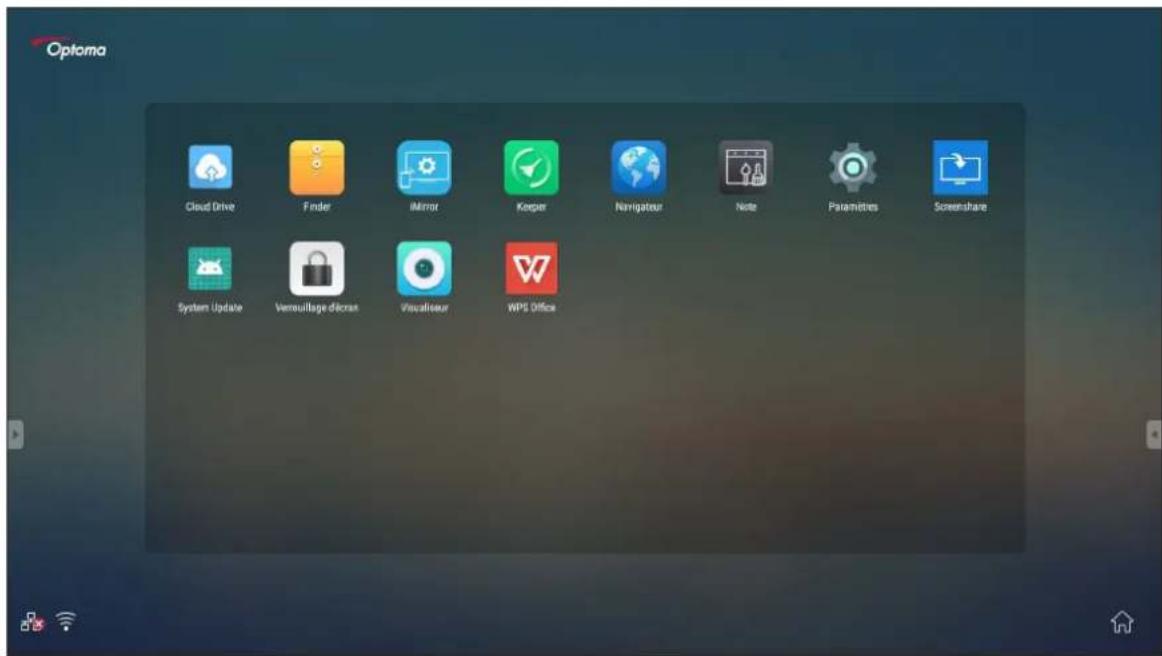

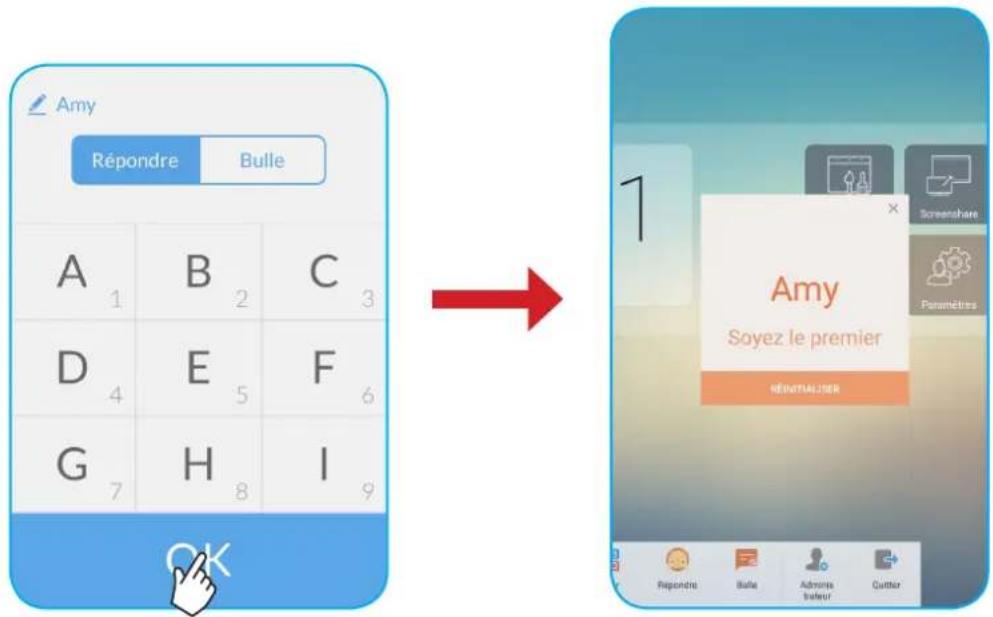

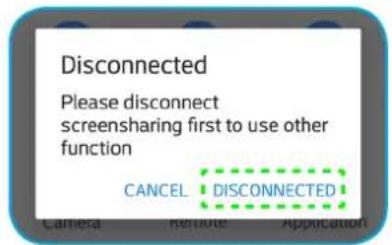

UTILISATION DES APPLICATIONS 46

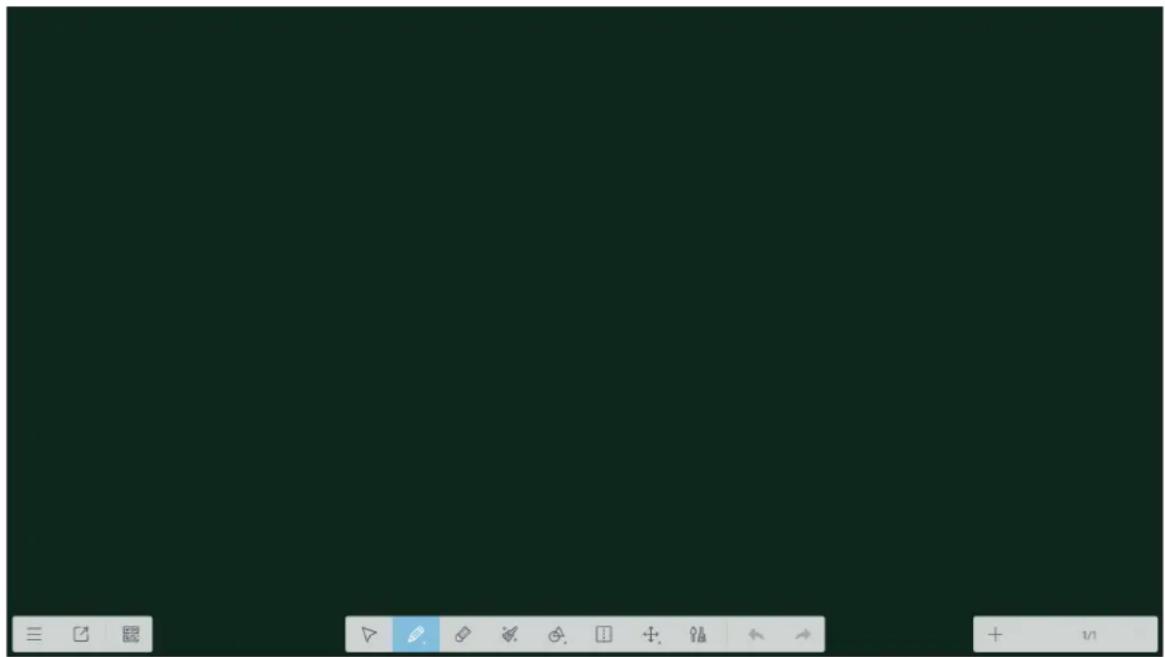

Remarque 47

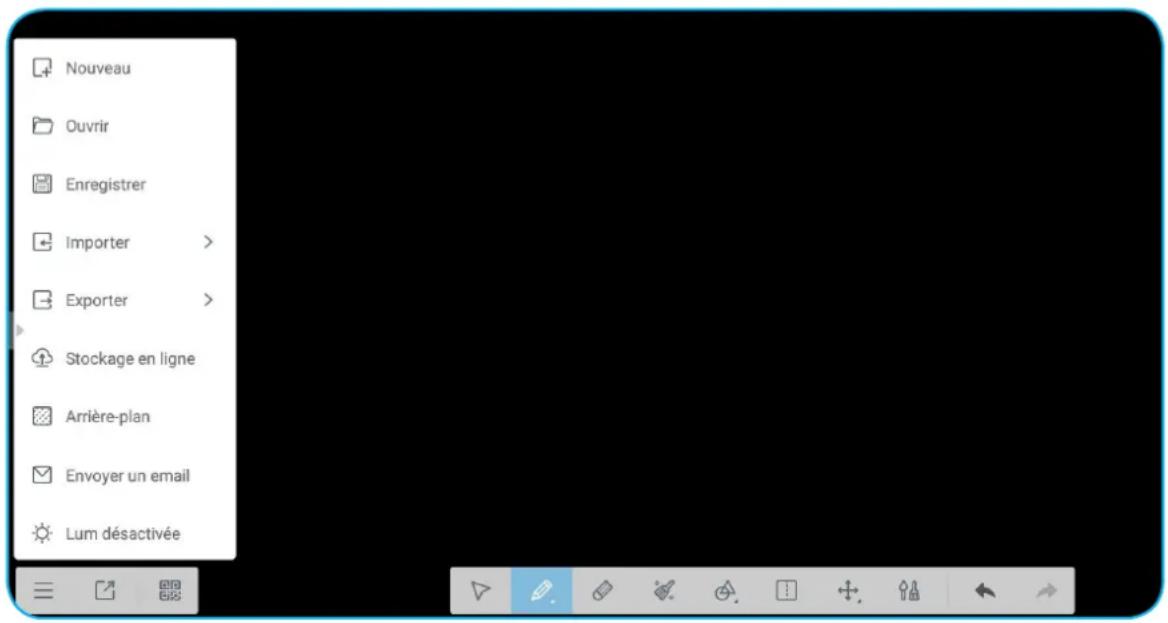

Options avances 51

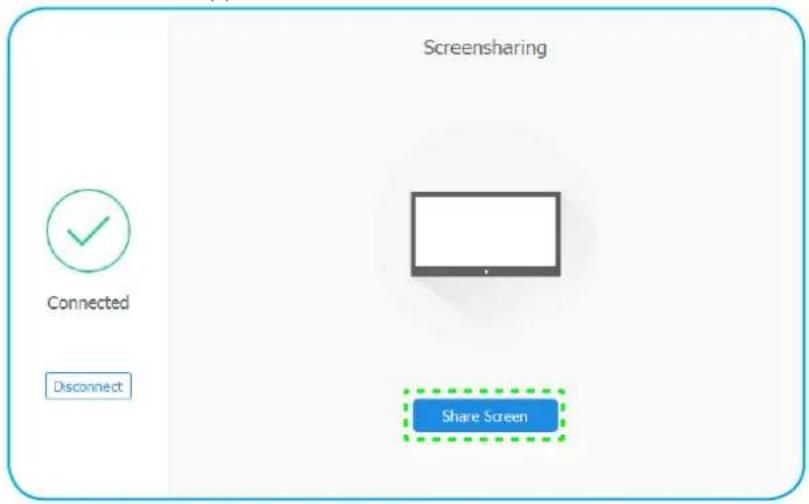

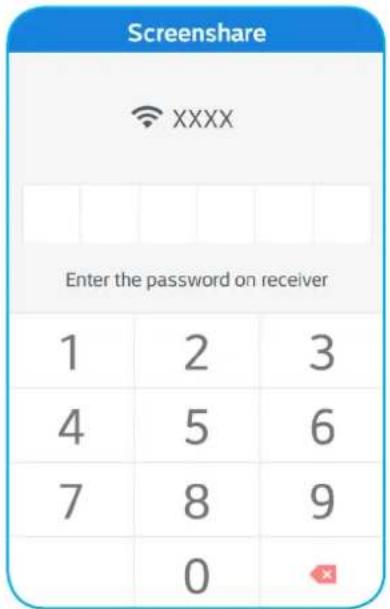

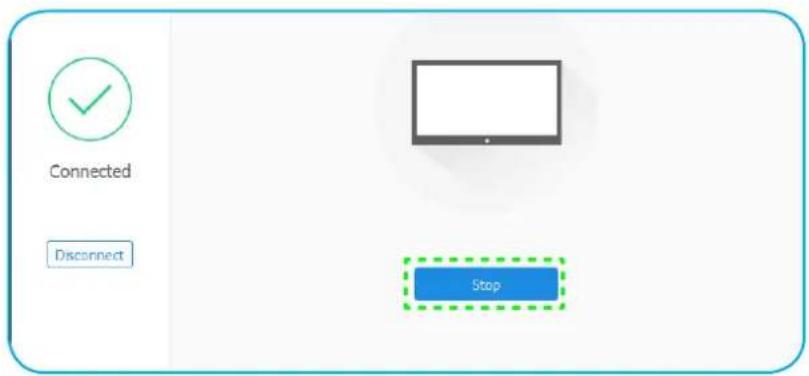

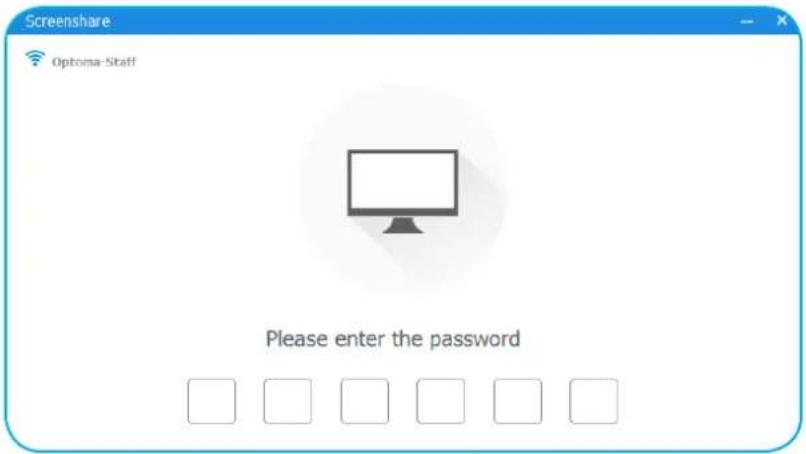

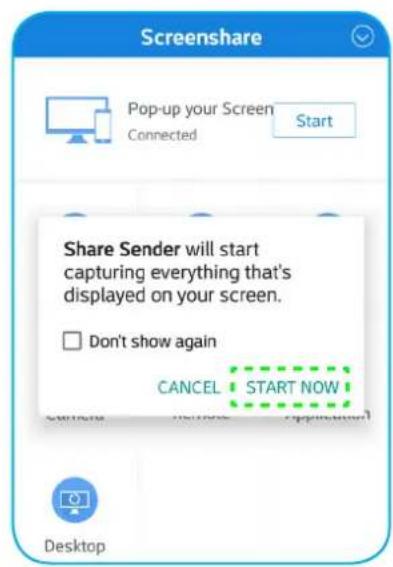

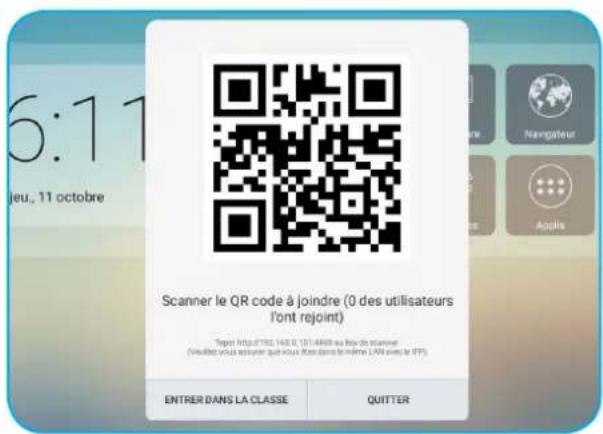

Partage d'écran 52

Tableau de compatibilité de l'application ShareSender 52

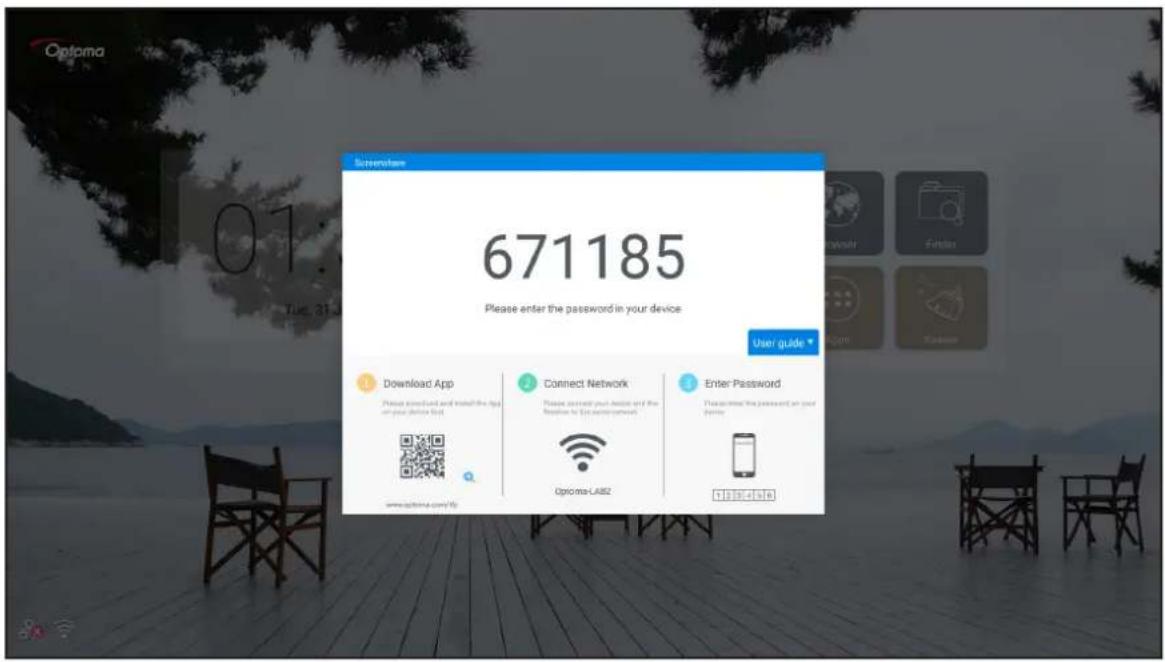

Appareil mobile 52

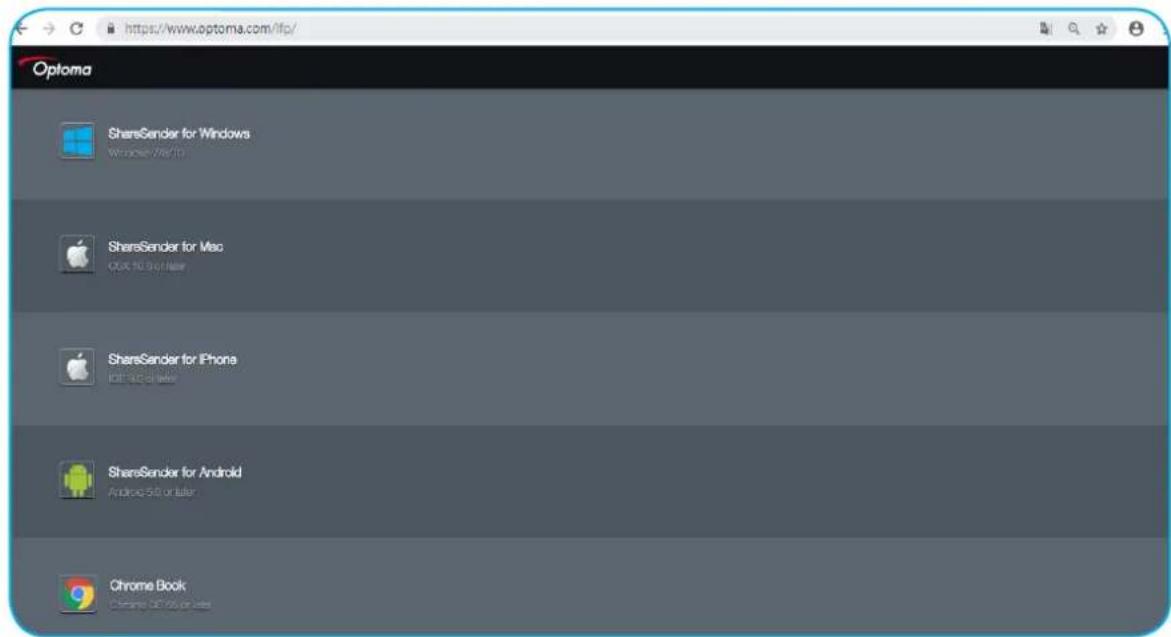

Ordinateur 54

Finder 56

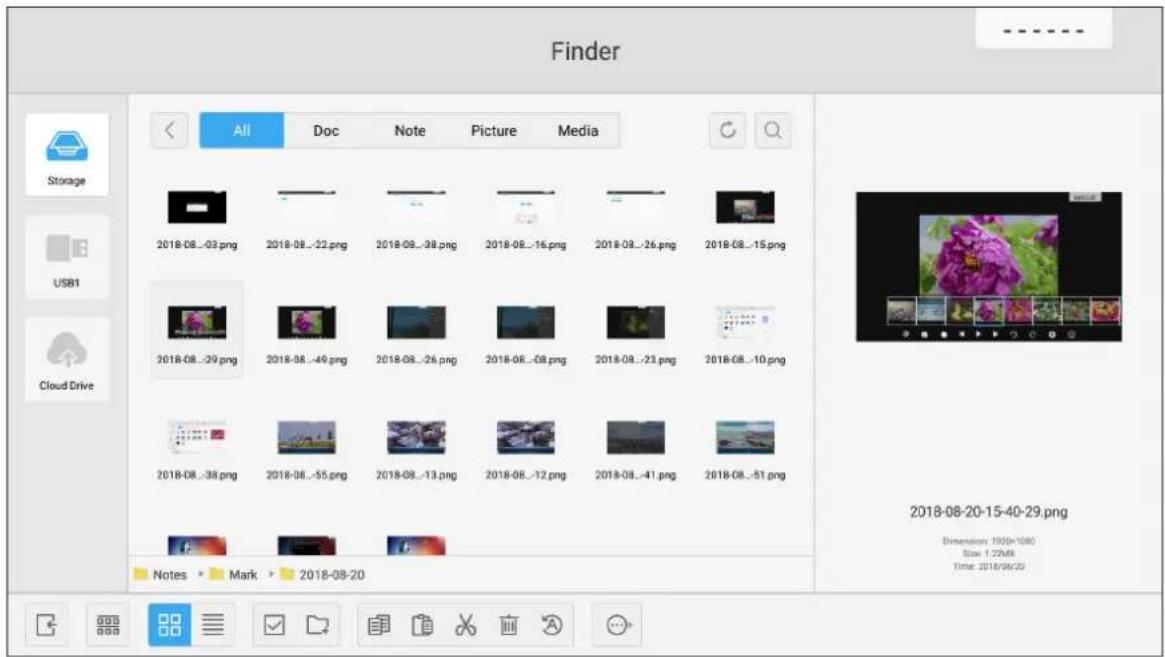

Gestion des fichiers 56

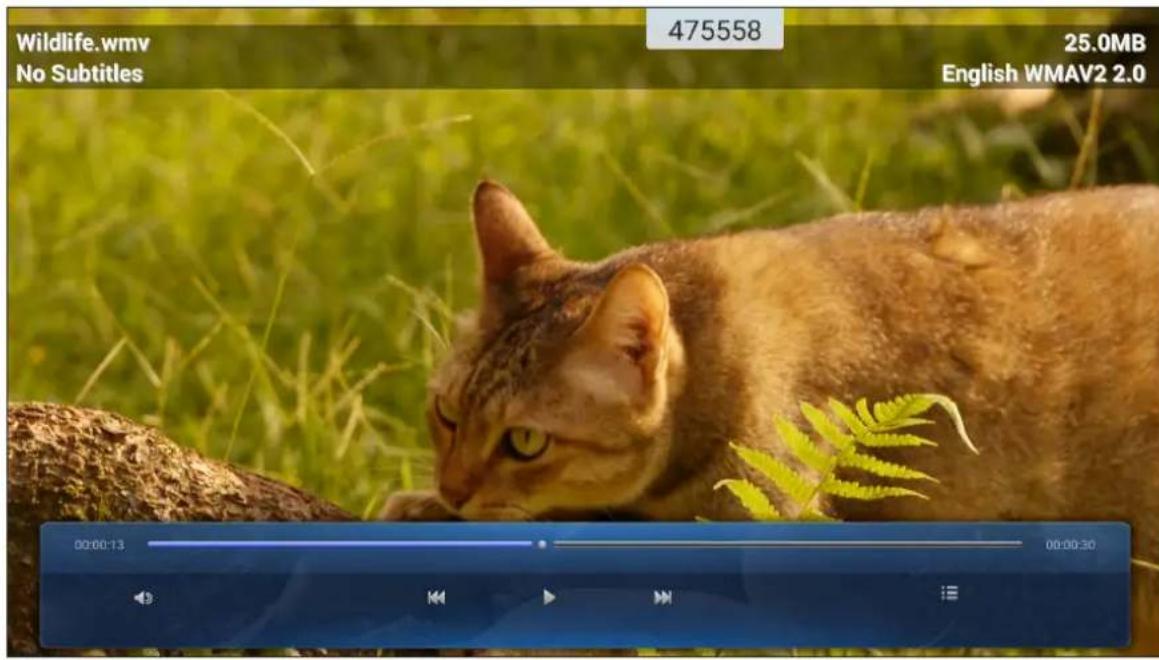

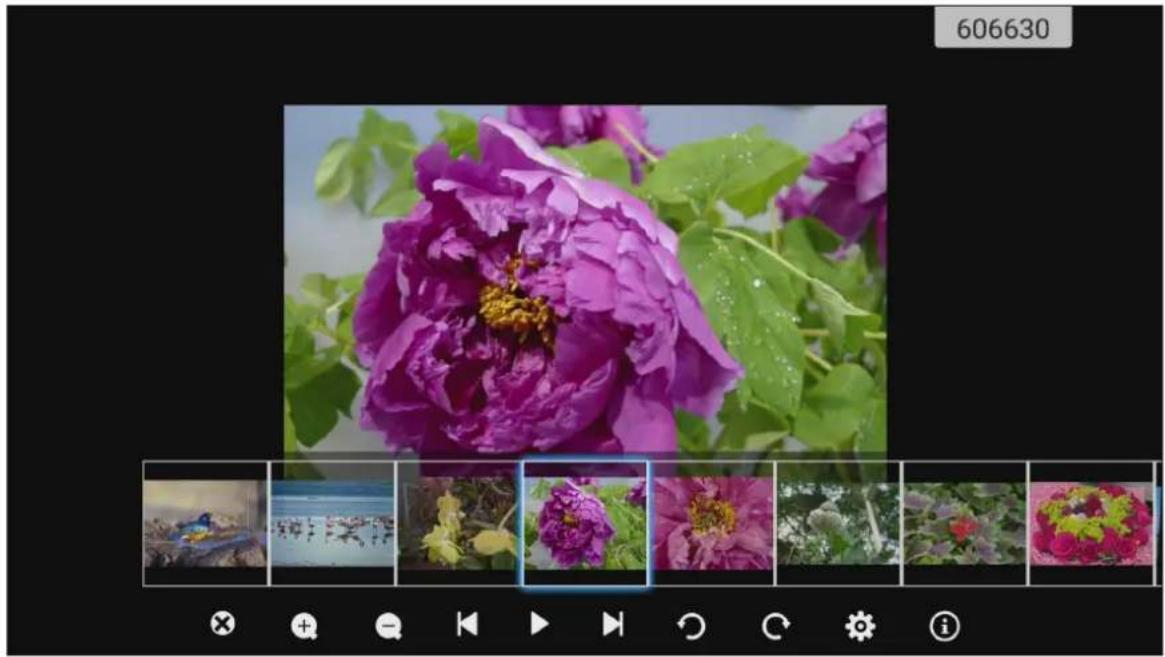

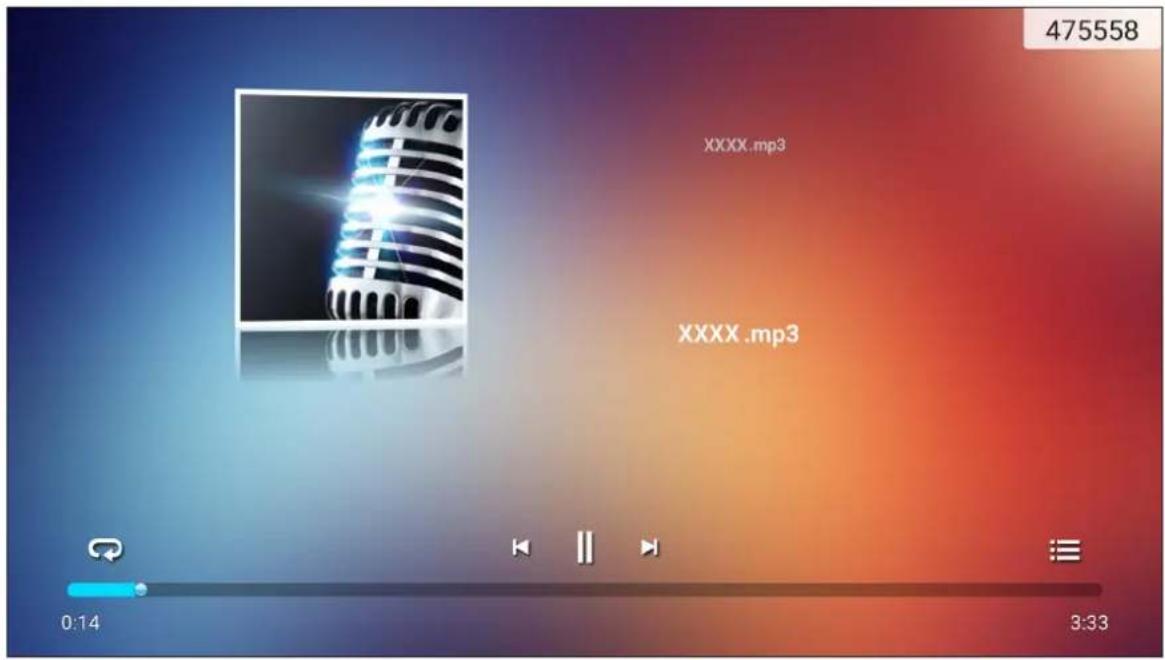

Lecture de fichiers multimédia 57

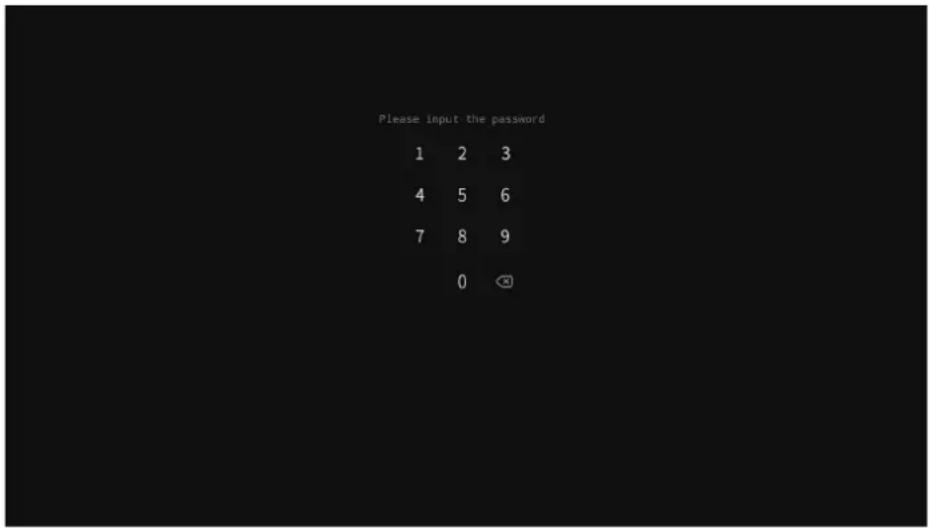

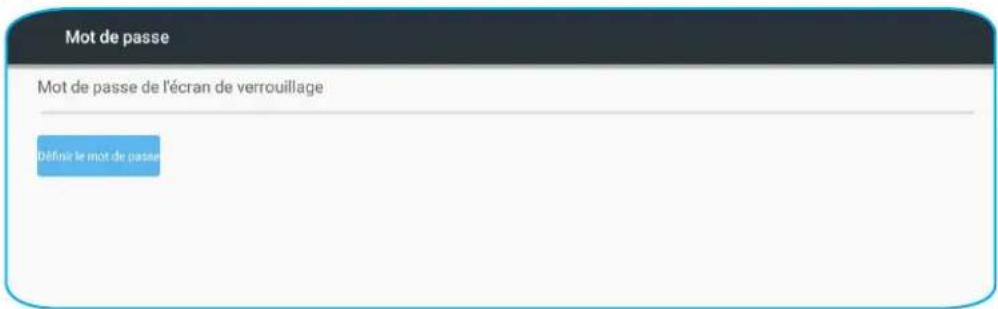

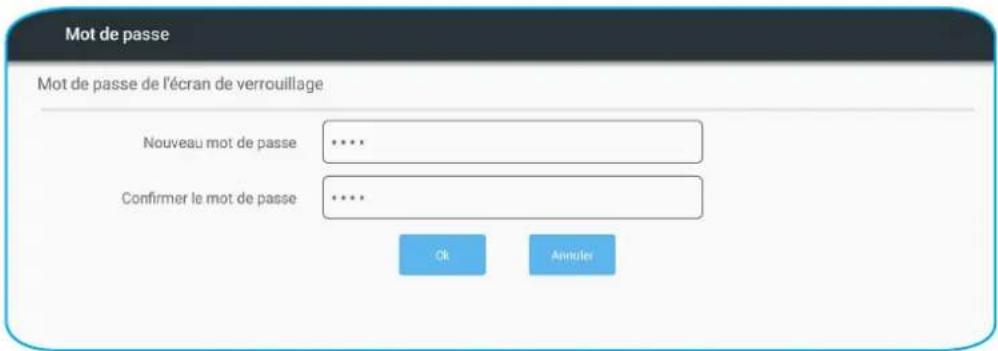

Verrouillage d'écran 62

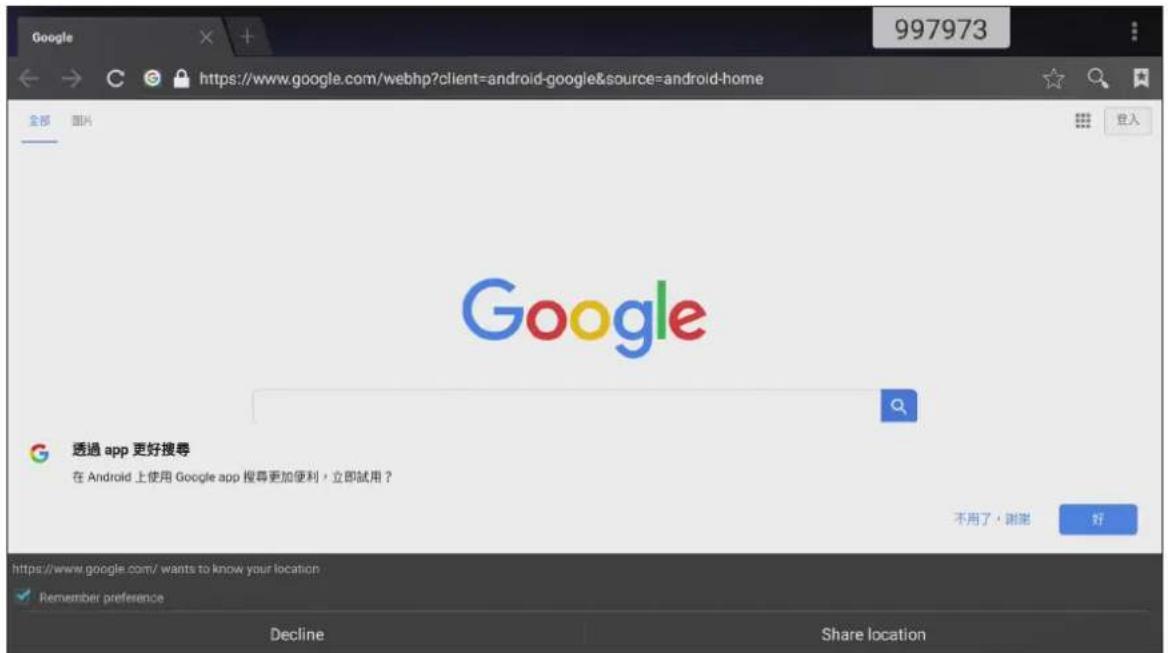

Navigateur 64
Maintenance 64

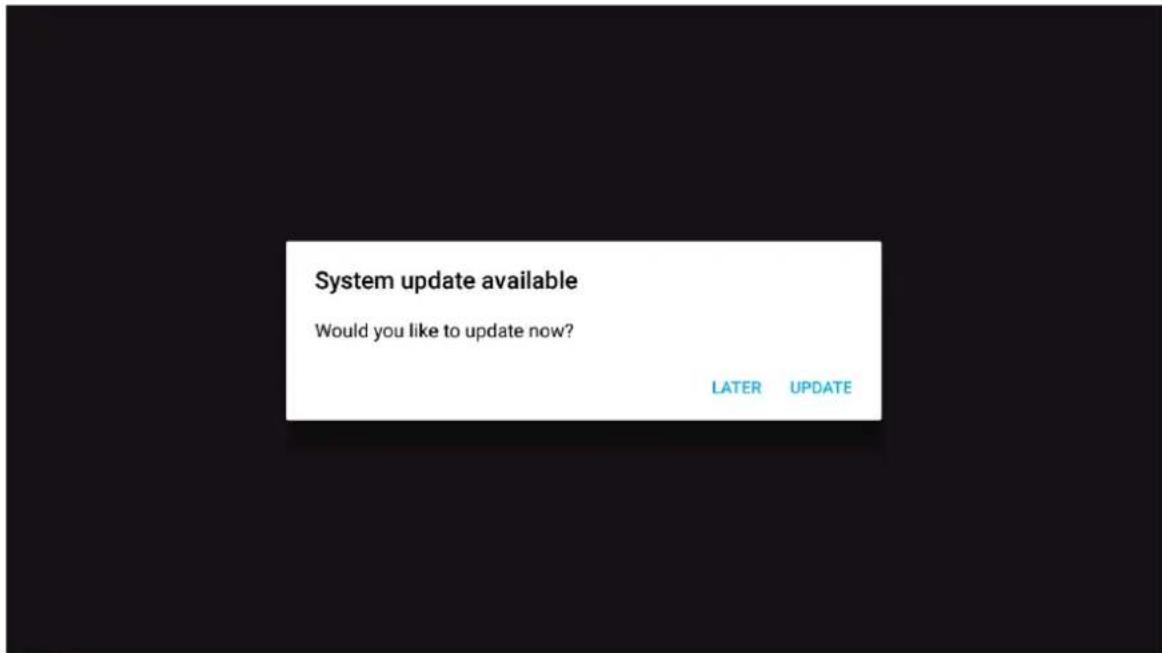

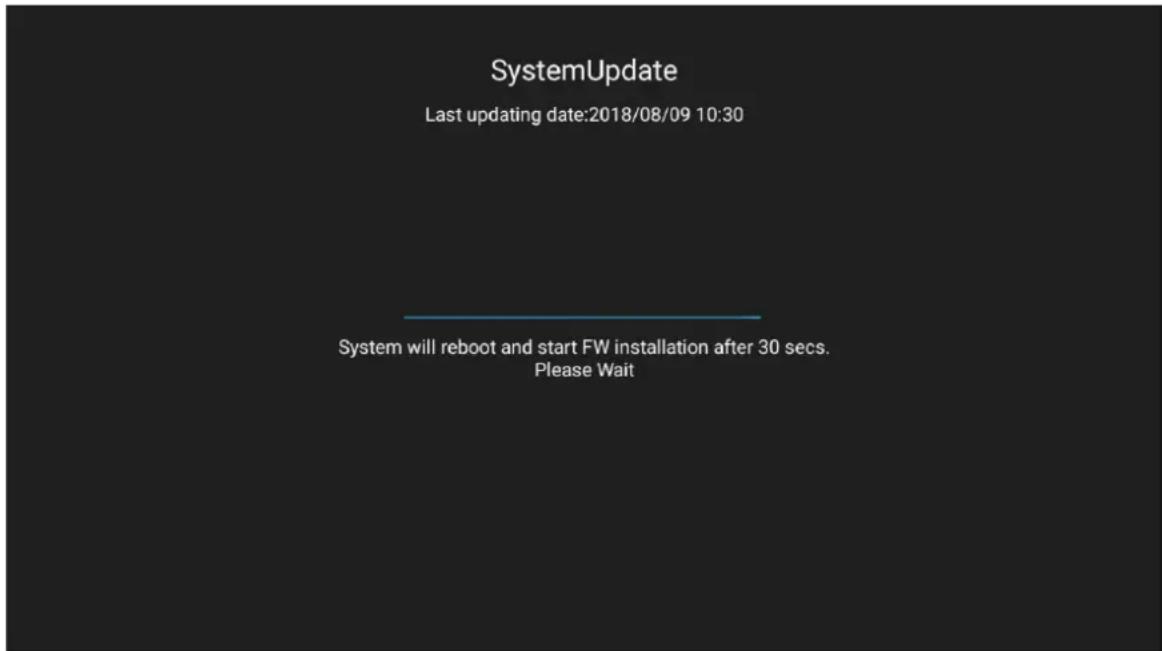

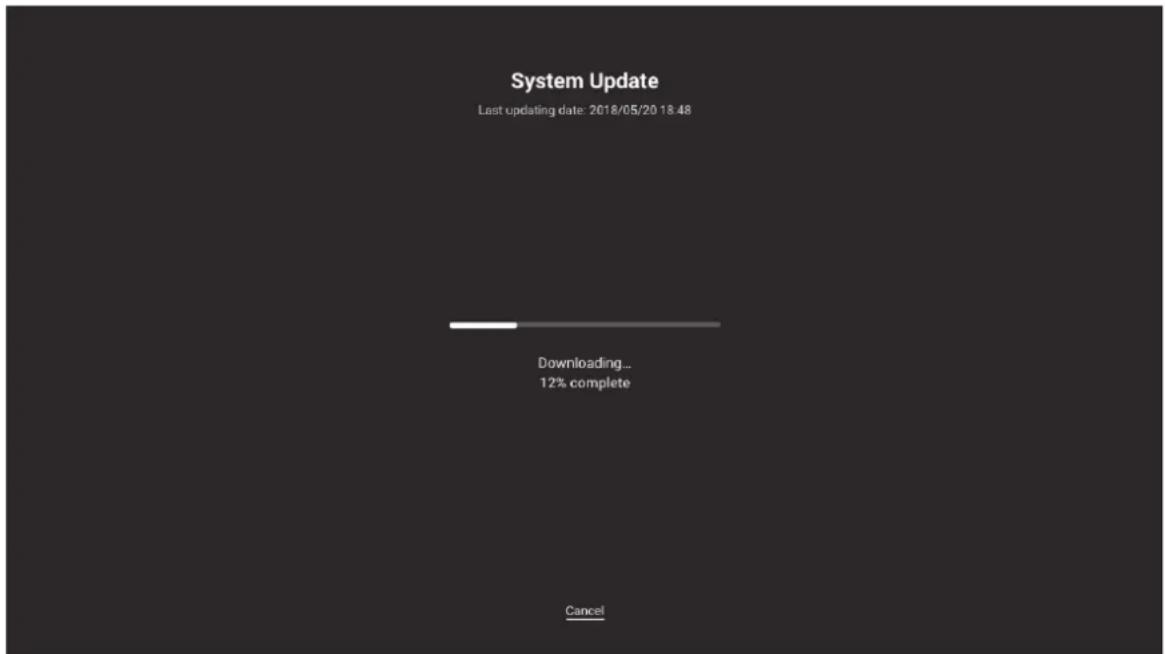

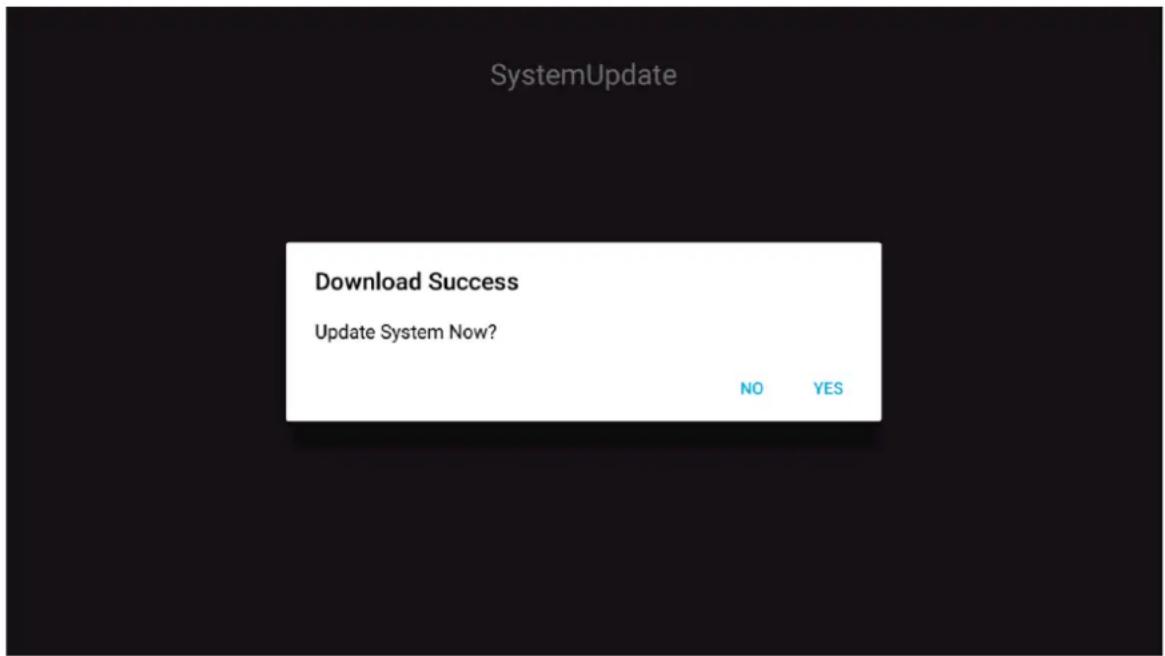

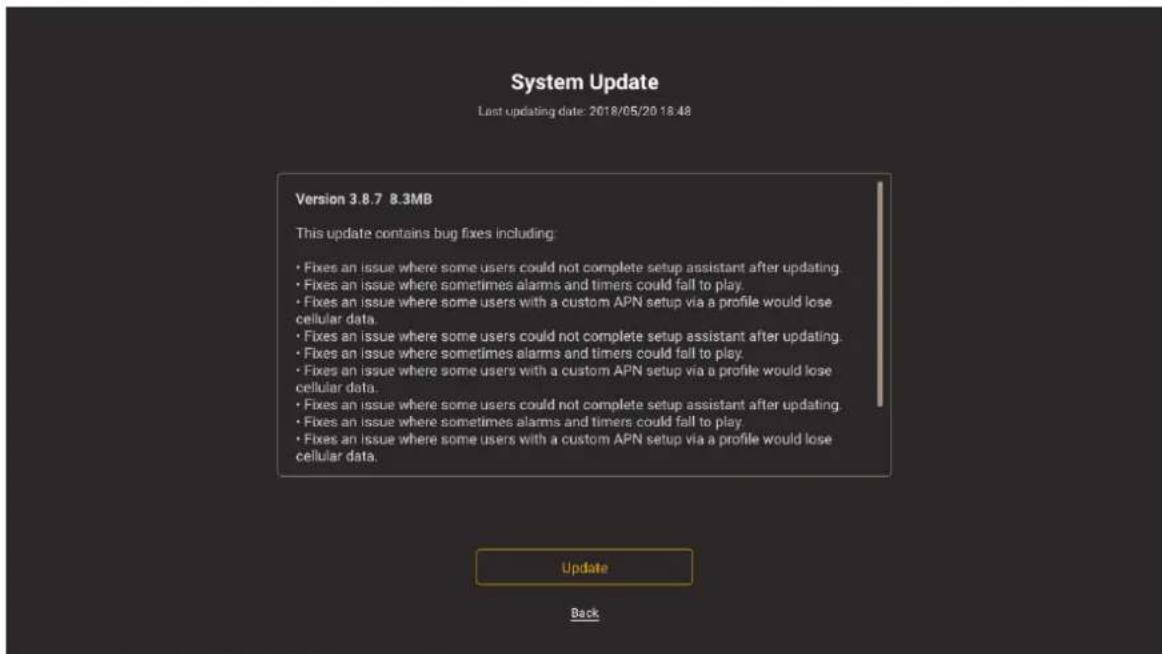

Mise à jour du système 65

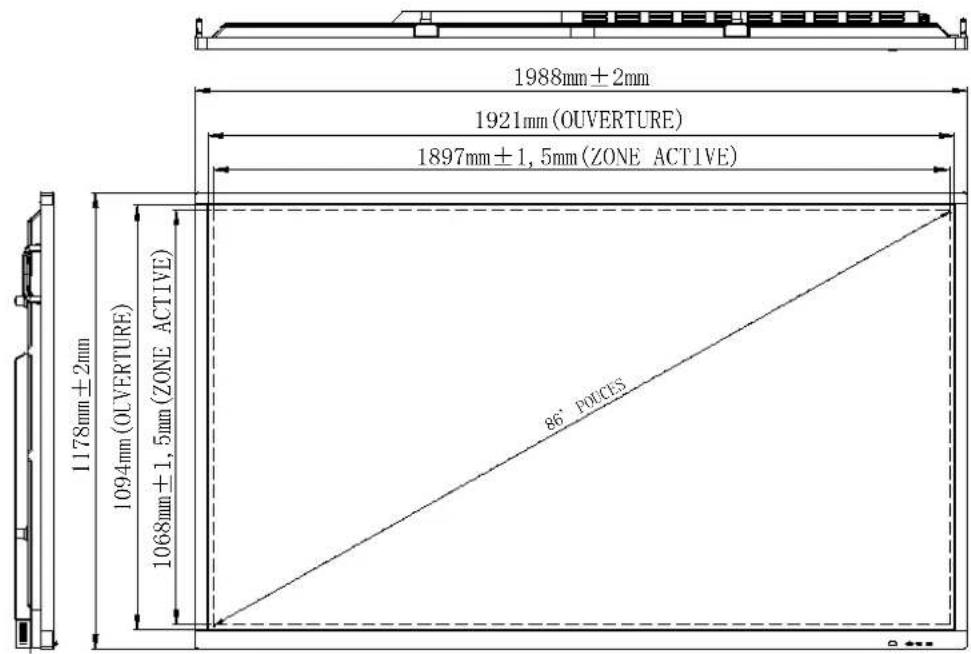

INFORMATIONS SUPPLEMENTAIRES 69

74
LiTe des Fonctions du Protocole RS232 75

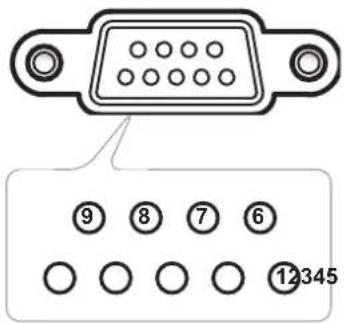

Rôle de la broche RS232 75
Connexion de contrôle RS232 RJ45 75
Commande SET (DEFINIR) 76
Commande GET (OBTENIR) 78

Indicateur DEL 80
Guide de dépannage 80
Entretien 81

Nettoyage de I'ecran 81
Nettoyage du cadre avant 81

Les bureaux d'Optoma dans le monde 82

SECURITE

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommendés dans ce manuel d'utilisation.

Consignes de sécurité

• Utilisez uniquement les pieces/accessoires spécifiés par le constructeur.
• Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable de l'appareil et de le protégger contre toute surchauffe, il est recommendé de l'installer dans un lieu qui ne bloque pas la ventilation. Ne placez pas l'appareil dans une enceinte telle qu'une bibliothèque ou une armoire qui limite le flux d'air.
• N'utilise pas l'appareil à proximé de l'eau ou de l'humidité. Pour réduire les risques d'incendie et/ou d'électrocution, n'expose pas l'appareil à la pluie ou à l'humidité.
• Ne pas installer à proximé de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cusinières ou d'autres appareils (y compris les amplificateurs) produit de la chaleur.
• Ne laissez pas des objets ou des liquides pénétrer dans l'appareil. Ils peuvent toucher des connexions avec une tension dangereuse ou court-circuiter des pieces, ce qui peut causeur un incendie ou une décharge électrique.
• Ne placez pas l'appareil sur une surface instable. L'appareil pourrait tomber et cause des blessures ou être endommagé.
• N'installez pas l'appareil dans un endroit où il peut etre soumis a des vibrations ou des chocs.
• N'utilise pas d'objets durs ou pointus pour faire fonctionner l'écran tactile.
• N'utilise pas l'appareil s'il est physiquement abimé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limite à):

-L'appareil est tombe.
- Lorsque le cordon d'alimentation ou la fiche ont ete endommagés.
Lorsqu'un liquide a ete renversé sur l'appareil.
Lorsque I'appareil a ete exposé à la pluie ou à l'humidité.

Lorsque quelque chose est tombé dans l'appareil ou n'est pas fixe à l'intérieur.

• N'essayez pas de réparer l'appareil vous-même. Ouvrir ou-retirer les couverclles pourrait vous exposer à des tensions dangereuses ou aux autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.
• Débranche le cordon d'alimentation de la prise de courant CA si l'appareil ne va pas etre utilisé pendant une longue période.

• Retirez les piles de la télécommande avant rangement. Si les piles restent dans la télécommande pendant de longues périodes, elles peuvent fuir.

• Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer l'appareil.

• Utilisez un chiffon doux et sec avec un détergent doux pour nettoyer le boîtier de l'appareil. N'utilise pas de nettoyants abrasifs, cires ou solvants pour nettoyer l'appareil.

• Référez-vous au boîtier de l'appareil pour les marquages concernant la sécurité.
• L'appareil ne peut être réparé que par du personnel de service qualifié.

Avis sur le droit d'auteur

Ce documentation, y compris toutes les photos, les illustrations et le logiciel est protégé par des lois de droits d'auteur internationales, avec tous droits réservés. Ni ce manuel ni les éléments stipulés ci-contre ne peuvent être reproduits sans le consentement écrit de l'auteur.

© Avis sur le droit d'auteur 2018

Limitation de responsabilité

Les informations containues dans le present document sont sujettes à des modifications sans préavis. Le fabricant ne fait aucune représentation ni garantie par rapport au contenu ci-contre et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adaptabilité pour un objectif qualconque. Le fabricant se reserve le droit de reviser cette documentation et d'apporter des modifications de temps à autre au contenu ci-contre sans que le fabricant ne soit dans l'obligation d'avertir les personnes des révisions ou modifications qui ont eu lieu.

Reconnaisance de marque

Kensington est une marque déposée aux États-Unis d'ACCO Brand Corporation avec inscriptions émises et demandes en cours dans d'autres pays du monde entier.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

Google, le logo Google et Google Drive sont des marques commerciales ou des marques déposées de Google LLC.

OneDrive est une marque commerciale de Microsoft Corporation.

Tous les autres noms de produits stipulés dans le present manuel sont les propriétés de leurs détenteurs respectifs et sont reconnus comme tels.

FCC

Cet apparéil a été testé et reconnu conforme aux limites pour les apparèils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à l'utilisation de l'équipement dans un environnement résidentiel. Cet apparéil générale, utilise et peut émettre de l'énergie féquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il ne peut être garantiet qu'aucune interfeence ne se produira dans une installation particuliere. Si cet apparéil provoque des interférences nêfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l' apparéil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technician radio/television experimenté pour l'aide.

Avis : Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent etre effectuees a l'aide de cables blindeds pour rester conforme aux reglements FCC.

Mise en garde

Les changements et modifications non approvés expressément par le fabricant pourraient annuler la compétence de l'utilisateur, qui est accordée par la FCC, à opérer ce projecteur.

Conditions de fonctionnement

Cet appeareil est conforme à l'article 15 des Reglements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet apparéil ne doit pas provoquer d'interférences néfastes, et
2. Cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : Canadian users

Remarque à l'intention des utilisateurs canadiens

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité pour les pays de l'Union française

• Directive EMC 2014/30/CE (comprenant les amendements)
• Directive 2014/35/CE sur les basses tensions
• Directive 1999/5/CE R & TTE (si le produit dispose de la fonction RF)

WEEE

Consignes de mise au rebut

Ne pas jeter cet apparéil électronique dans les déchets pour vous en débarrasssez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.

INTRODUCTION

Contenu de la boîte

Déballez avec précaution et vérifie que vous avez les éléments suivants en plus des accessoires standard. Certains des éléments pour des accessoires en option peuvent ne pas etre disponibles en fonction du modele, de la Specification et de votre region d'achat. Consultez your point de vente a ce sujet. Certains accessoires peuvent varier d'une région a I'autre.

La carte de garantie n'est fournie que dans certaines regions. Consultez your revendeur pour plus d'informations.

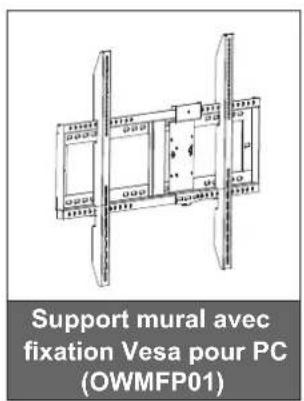

Accessoires standard

Accessoires en option

ST01 (Socle)
- OMPC-i5 (PC dans emplacement, proceseur Intel i5, RAM 8 Go, SSD 128 Go)
- OMPC-i7 (PC dans emplacement, proceseur Intel i7, RAM 8 Go, SSD 256 Go)

Remarque : Pour les informations sur la garantie europeenne, rendez-vous sur le site www.optoma.com.

INTRODUCTION

Description du produit

Vue avant

No. Élement No. Élement

1. Écran tactile 4. Récepteur IR

2. Emplacements du stylet d'écriture (x2) 5.

3. Bouton d'alimentation avec indicateur LED

Ports USB 2.0 (x2)

Remarque: Les ports USB 2.0 avant sont des ports USB à canaux complets. Les ports USB peuvent être utilisés qu'elle que soit la source d'entrée可以选择.

INTRODUCTION

Vue arrière

No.	Élement No.
1.	Poignées (x2)
2.	Emplacement OPS
3.	Ports HDMI 2.0 (x3)
4.	Port USB tactile (x2)
5.	Port de sortie HDMI
6.	Ports USB 3.0 (x2)
7.	Prise d'entrée audio
8.	Port VGA
9.	Ports USB 2.0 (x2)

Élément
10.	Prise videoo composite

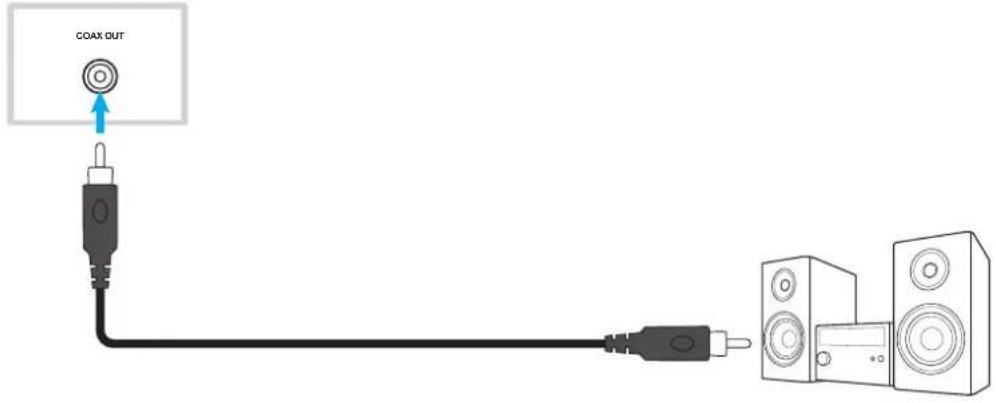

11.	Prise de sortie coaxiale
12.	Port RS232
13.	Prise de sortie audio
14.	Port LAN
15.	Bouton d'alimentation
16.	Prise d'entrée CA
17.	Haut-parleurs 12 W (x2)
18.	Trous de fixation pour support mural

INTRODUCTION

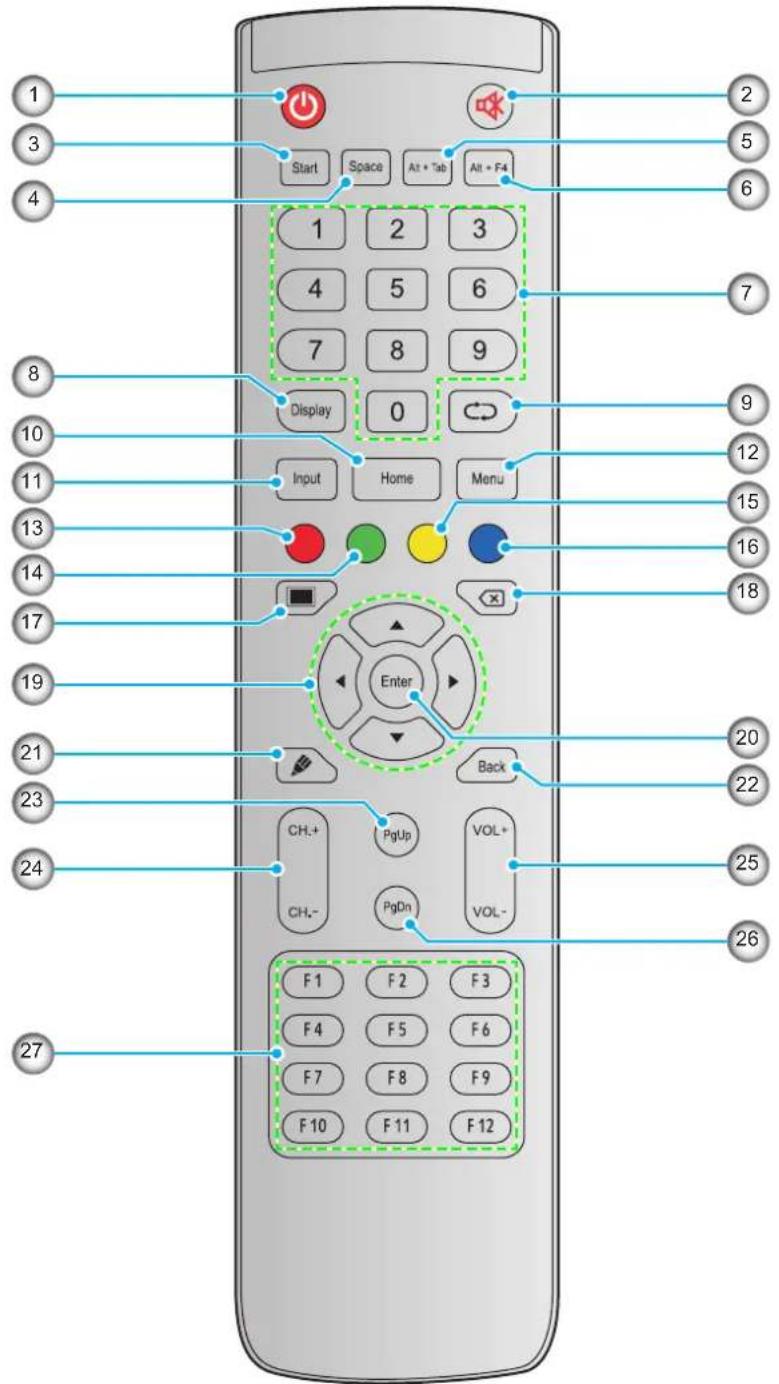

Telecommande

No.	Bouton Description
1.	Alimentation (®)	Allumer/éteindre l'appareil.
2.	Muet (®)	Couper temporairement le son.
3.	Démarrer	Effectuer la même fonction que la touche Windows sur le clavier d'un ordinateur.
4.	Espace Effectuer la même fonction que la touche Espace sur le clavier d'un ordinateur.
5.	Alt+Tab	Effectuer la même fonction que les touches Alt et Tab sur le clavier d'un ordinateur. En appuyant sur les deux touches, vous pouvez basculer entre toutes les applications ouvertes (fenêtres).
6. Alt+F4		Effectuer la même fonction que les touches Alt et F4 sur le clavier d'un ordinateur. En appuyant sur les deux touches, vous pouvez fermer la fenêtre en cours.
7.	Touches numériques	Touches de saisie numérique
8. Affichage Indique la source d'entrée actuelle et des informations.
9.	Répéter (♀)	Aucune fonction.
10. Accueil Retourner à l'écran d'accueil.
11. Entrée Sélectionner la source d'entrée.
12. Menu Afficher ou masquer le menu OSD.
13.	Rouge (♂)	Verrouiller ou déverrouiller le bouton Alimentation (sur l'appareil) et les fonctions tactiles.
14.	Vert (♣)	Verrouiller ou déverrouiller le bouton Alimentation (sur l'appareil).
15.	Jaune (♣)	Verrouiller ou déverrouiller la fonction tactile.
16.	Bleu (♣)	Figer l'écran.
17.	Vide (■)	Vider l'écran.
18.	Retour arrêté (×)	Effectuer la même fonction que la touche Backspace (Retour arrêté) sur le clavier d'un ordinateur.
19.	Touches de navigation (▲▼▲▶)	Sélectionner un élément ou une option.
20.	Validator	Confirmer la sélection.
21.	Remarque (♥)	Lancer l'application Note.
22.	Retour Revenir à l'écran précédent.
23.	Page suivante	Effectuer la même fonction que la touche Page suivante sur le clavier d'un ordinateur.
24.	Touches de canaux	Aucune fonction.
25.	Touches de volume	Ajustez le niveau du volume.
26.	Page précédente	Effectuer la même fonction que la touche Page précédente sur le clavier d'un ordinateur.
27.	Touches de fonction (F1 ~ F12)	Effectuer la même fonction que les touches de fonction F1 ~ F12 sur le clavier d'un ordinateur.

Remarque: Si le module PC n'est pas installé dans l'emplacement OPS, les touches liées à l'ordinateur n'auront aucune fonction.

CONFIGURATION ET INSTALLATION

Installation par montage mural

Utilisez uniquement le kit de montage mural fourni. Il comprend les éléments suivants :

Équres de montage doubles et support mural

Ancrage (x 8) Rondelle (x 8)

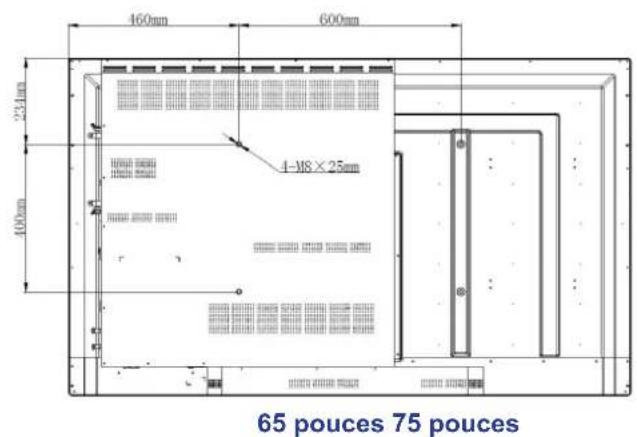

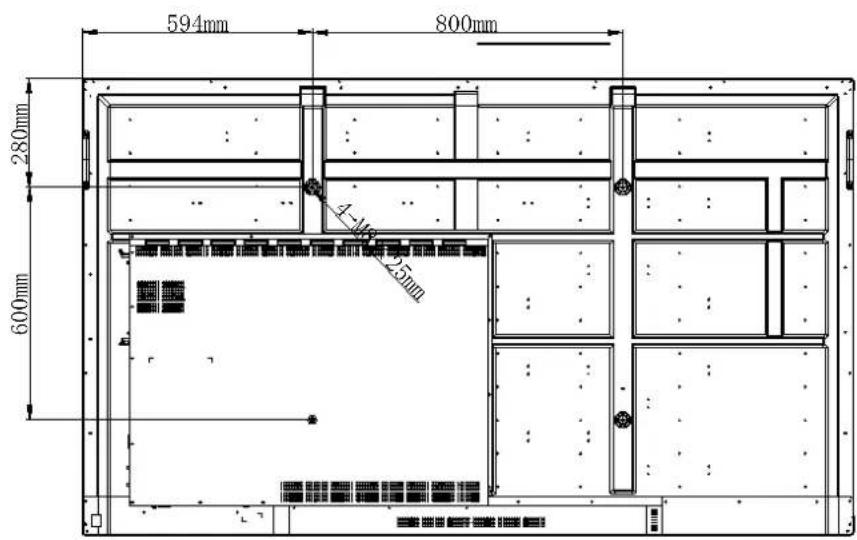

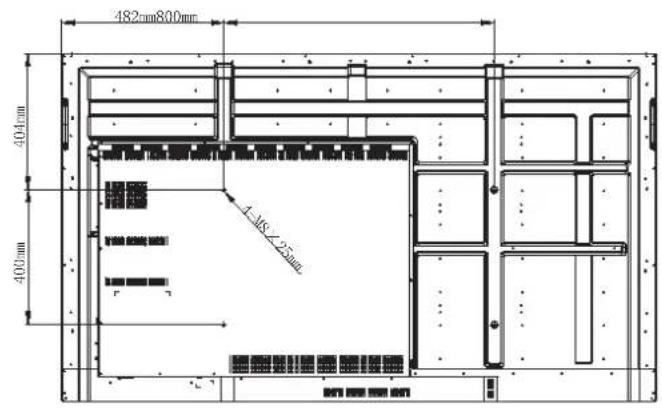

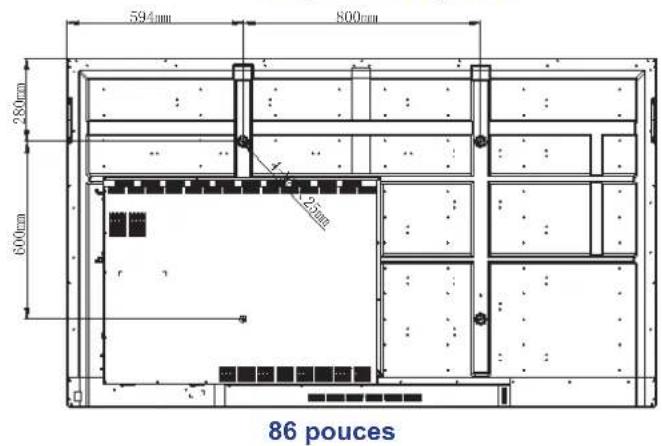

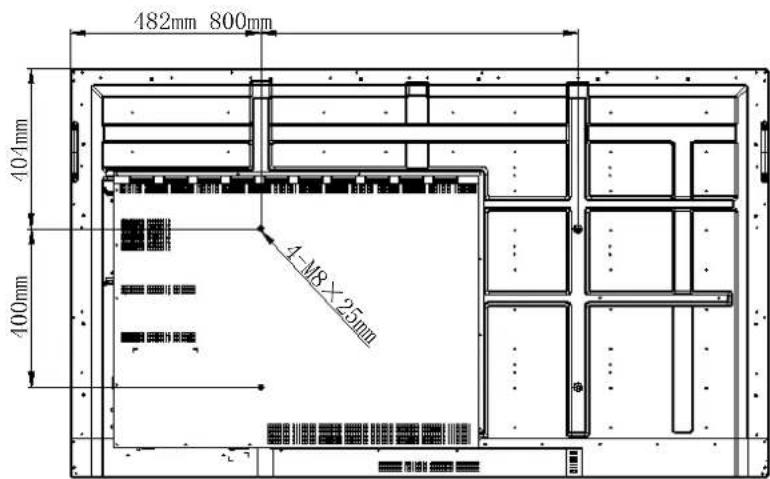

Spécifications du support mural

Nom du modele	Grille VESA Type	et longueur de vis
65 pouces 600 x 400 mm M8*25L
75 pouces 800 x 400 mm M8*25L
86 pouces 800 x 600 mm M8*25L

CONFIGURATION ET INSTALLATION

Pour monter l'appareil sur le mur, effectuez les étapes suivantes :

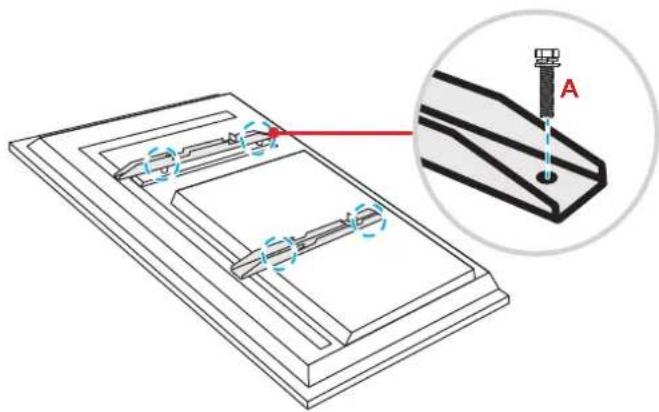

1. Installé les équres de montage doubles sur l'arrière de l'appareil. Puis fixez les supports avec quatre vis (A).

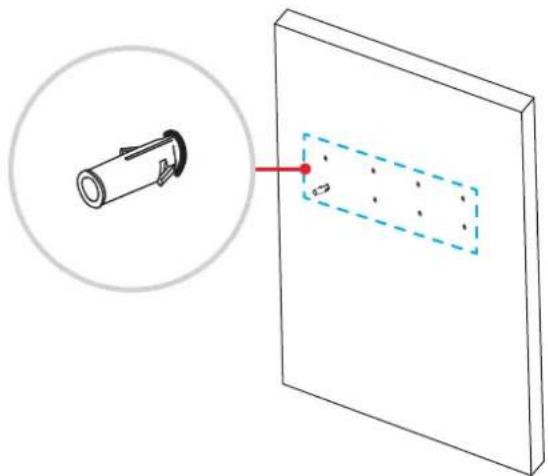

1. Percez huit petits trous sur l'emplacement de montage et inserez les ancrages dans les trous.

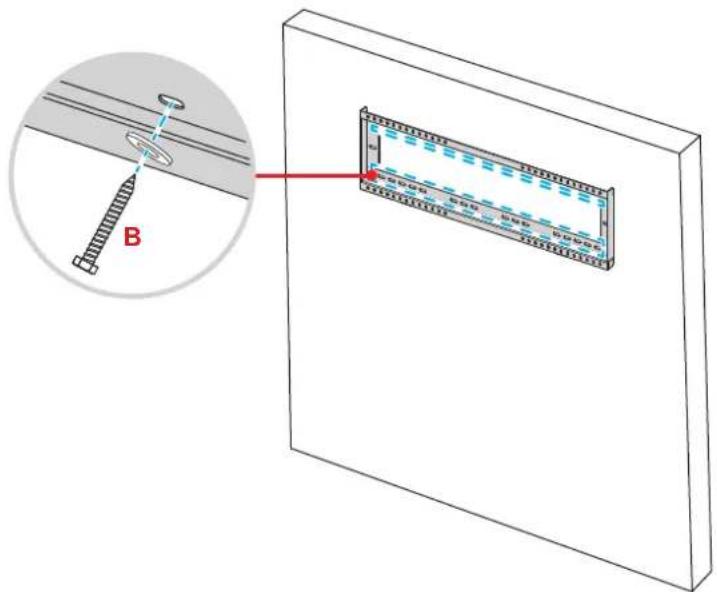

1. Positionnez le support mural sur le mur. Fixez ensuite le support mural avec huit vis (B) via les rondelles dans les ancrages installés sur le mur.

CONFIGURATION ET INSTALLATION

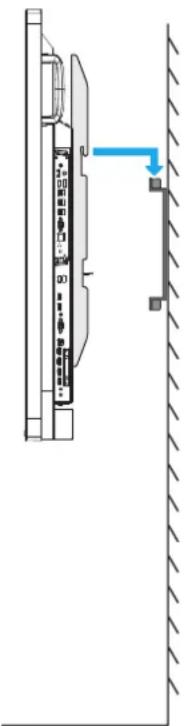

1. Alignez et fixez les équérres de montage doubles sur le support mural.

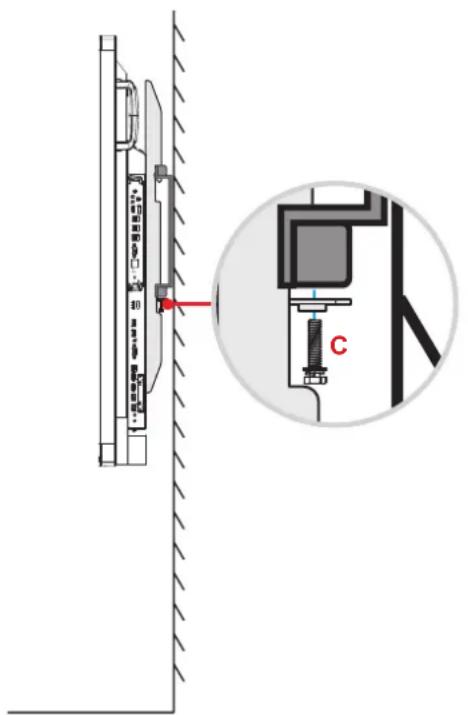

1. Fixez les équres de montage doubles et le support mural avec deux vis (C).

Remarque :

Capacité de charge maximale du kit de montage mural : 160 kg (352 lb).
Le support mural doit etre installedans un mur en beton pour assurer la solidite de l'installation.
- Les vis doivent être serrées fermement. Cependant, pour éviter d'endommager les équres de montage, le support mural ou l'appareil, ne serrez pas trop les vis.
L'installation doit uniquement etre effectuee par des techniciens qualifiEs. Une installation incorre cate peut causer la chute ou le dysfonctionnement de I'appareil.
Veuillez noter que tout dommage resultant d'une mauvaise installation annulera la garantie.

CONFIGURATION ET INSTALLATION

Installation d'un mini-ordinateur externe

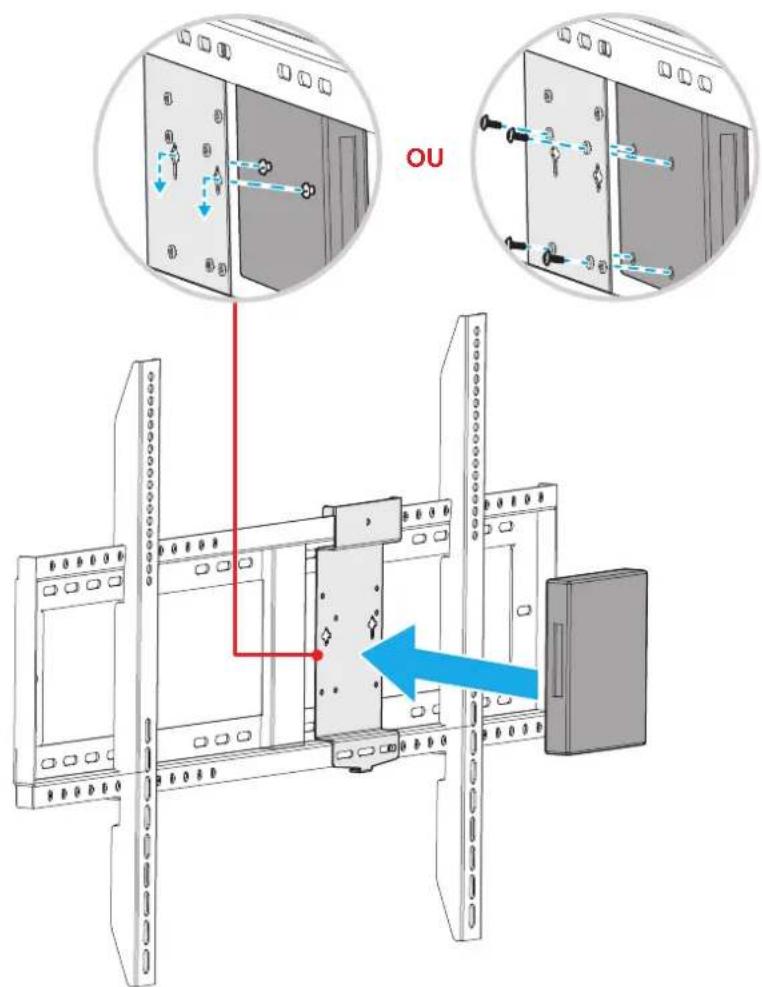

Installez le support pour mini-PC sur la face arriere du support mural. Effectuez ensuite l'une des opérations suivantes pour installer le mini-ordinateur :

• Installez les vis sur le mini-ordinateur. Alignez et fixez ensuite le mini-ordinateur sur le support pour mini-PC.
• Alignez et installez le mini-ordinateur sur le support pour mini-PC. Puis fixez-le avec quatre vis.

CONFIGURATION ET INSTALLATION

Installation par montage sur socle (en option)

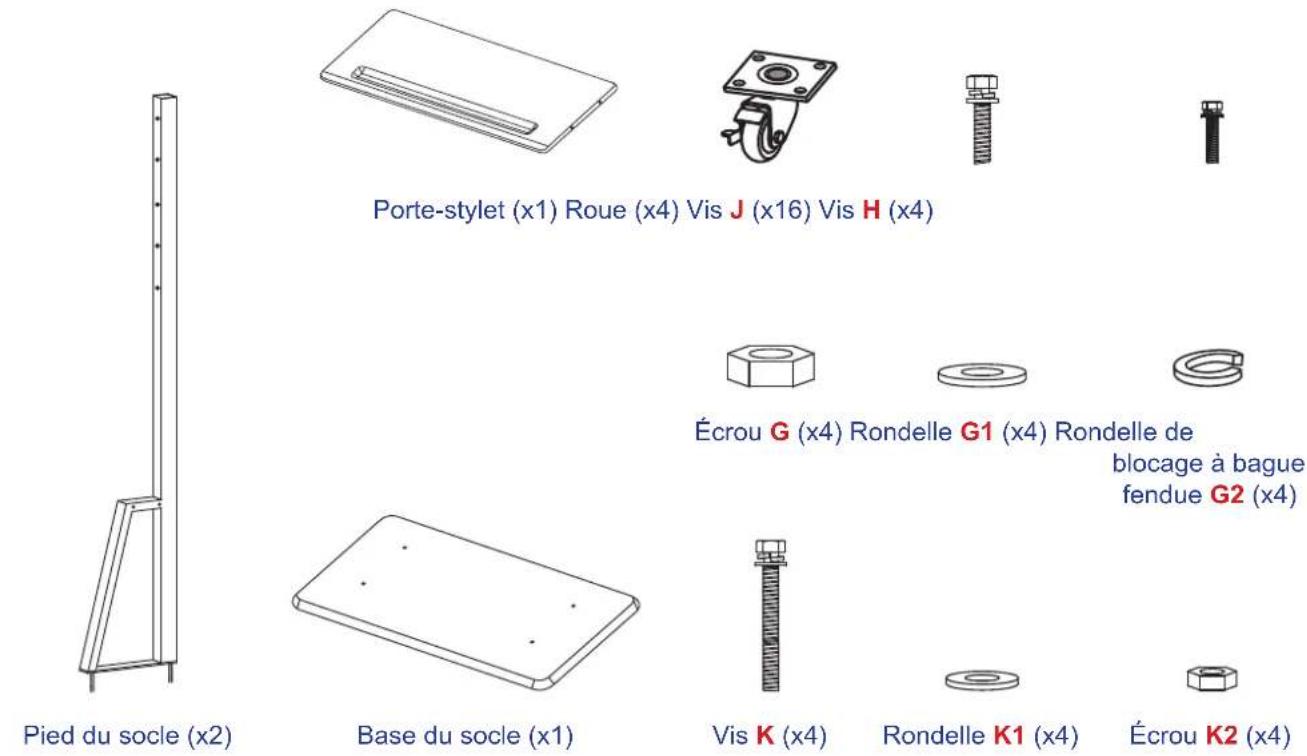

Le kit de montage sur socle comprend les éléments suivants :

Pour monter l'appareil sur le socle, effectuez les étapes suivantes :

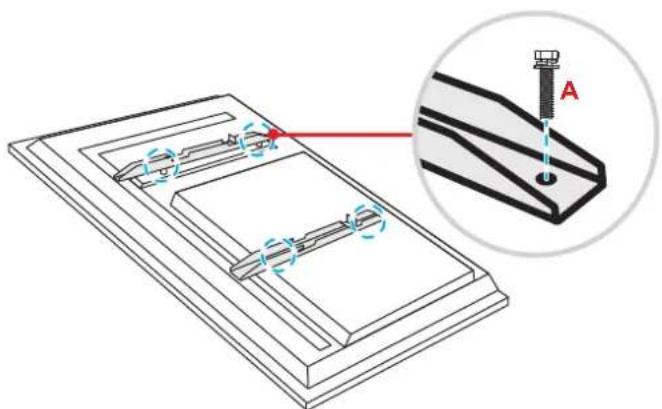

1. Installez les équres de montage doubles sur l'arrière de l'appareil. Puis fixez les supports avec quatre vis (A).

Remarque : Les équres de montage doubles, le support mural et les vis (A) sont inclus dans le kit de montage mural. Consultez "Installation par montage mural" en page 12.

CONFIGURATION ET INSTALLATION

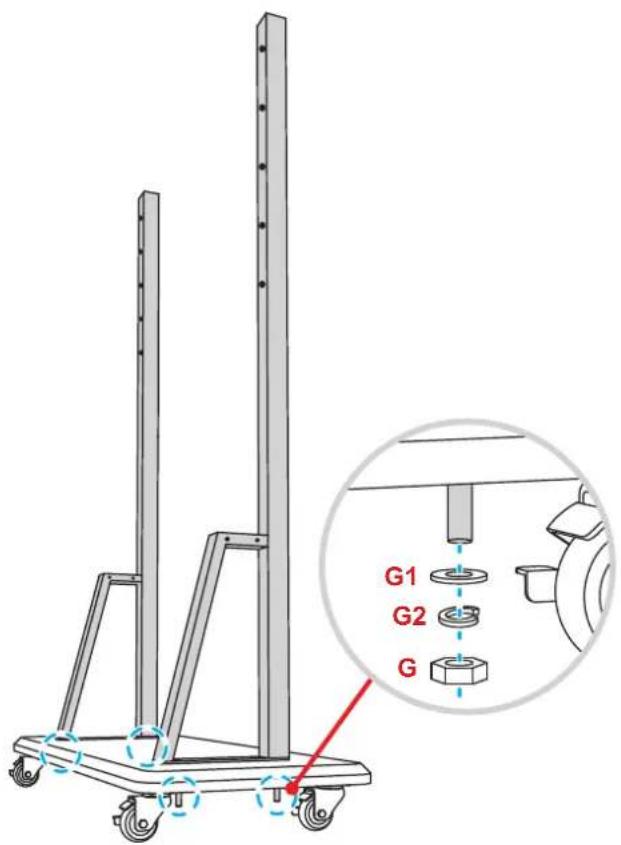

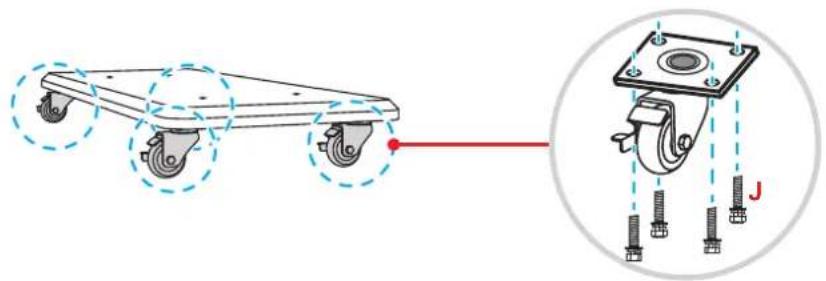

1. Retournez la base du socle afin de voir les trous de vis pour la roue. Installez ensuite la roue dans son emplacement et fixez-la avec quatre vis (J).

Répétez la même procédure pour installer les trois autres roues.

1. Placez la base du socle sur une surface stable. Installez ensuite le pied du socle sur son emplacement et fixez les deux entretoises avec deux écrous (G) via les rondelles (G2 et G1).

Répétez la même procédure pour installer un autre pied de socle.

CONFIGURATION ET INSTALLATION

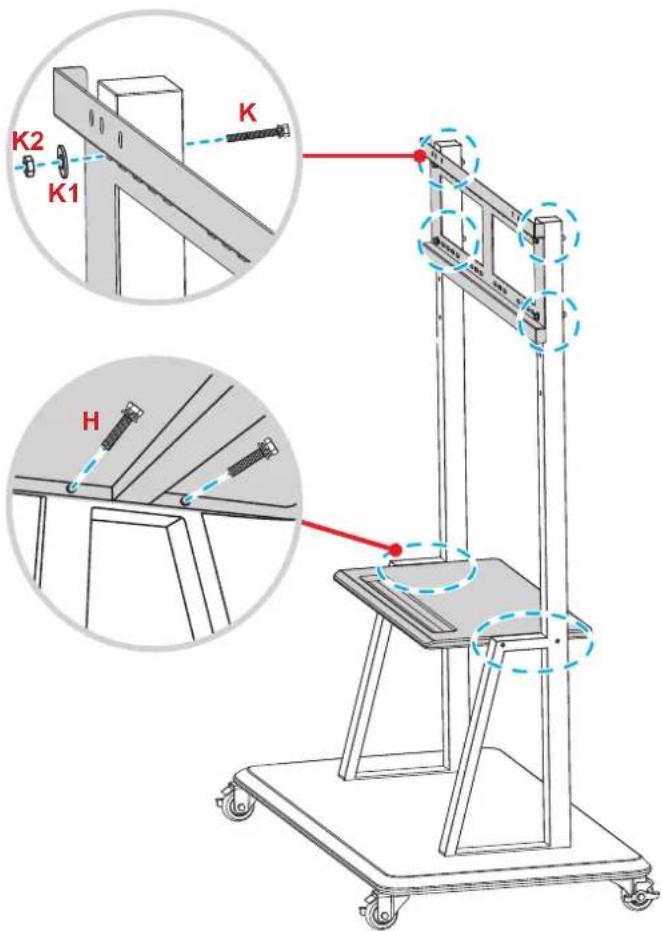

1. Alignez le porte-stylet avec les trous de vis sur la partie centrale des pieds. Puis fixez le porte-stylet avec quatre vis (H).
2. Installé le support mural sur la partie supérieure des pieds. Insérez ensuite les vis (K) via les trous de vis depuis la face arrêté des pieds.
3. Placez les rondelles (K1) et les écrous (K2) dans les vis. Serrez ensuite les écrous (K2) pour fixer le support mural en place.

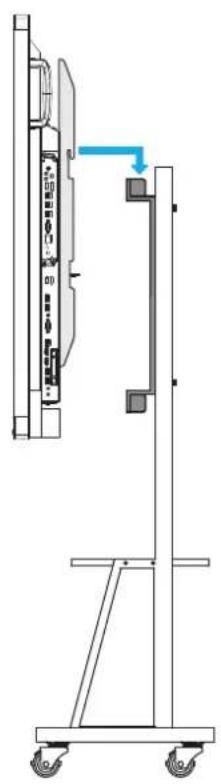

1. Alignez et accrochez les équerres de montage doubles sur le support mural installé sur les pieds du socle.

CONFIGURATION ET INSTALLATION

Utilisation de la télécommande

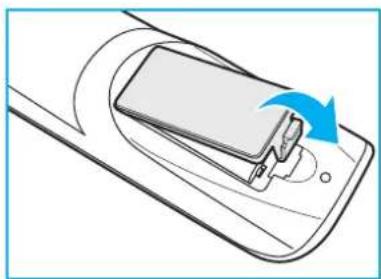

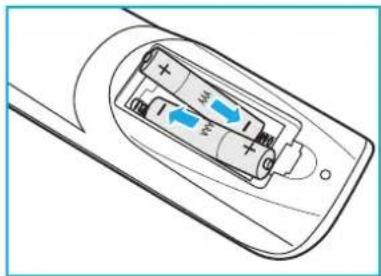

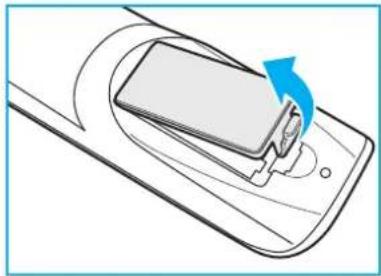

Installation/Remplacement des piles de la télécommande

Deux piles AAA sont fournies pour la télécommande.

IMPORTANT! Remplacez les piles uniquement par d'autres du même type ou d'un type équivalent.

1. Retirez le couvercle du compartment des piles.

1. Insérez les deux piles en respectant la polarité (+/-) comme indiqué à l'intérieur du compartment des piles.

1. Remettez le couvercle.

MISE EN GARDE

Une mauvaise utilisation des piles peut causer des fuites de produits chimiques ou explosions. Veillez à suivre les instructions ci-dessous.

• Ne mélangez pas des piles de différents types. Différents types de piles peuvent avoir des caractéristiques différentes.
• Ne mélangez pas piles neuves et usées. Mélanger des piles neuves et usages peut réduire la durée de vie des nouvelles piles ou cause des fuites de produits chimiques pour les ancériennes piles.
• Retirez les piles des qu'elles sont épuisées. Les produits chimiques des piles peuvent entraire en contact avec la peau et causer des rougeurs. Si vous remarque une fuite de produit chimique, essuyez soigneusement avec un chiffon.
• Les piles fournies avec ce produit peuvent avoir une durée de vie plus courte en fonction des conditions de stockage.
• Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles.
  Lorsque you rejetez la pile, you nevez suive les reglementations locales ou nationales.

CONFIGURATION ET INSTALLATION

Portée de fonctionnement de la télécommande

Lors de l'utilisation de la télécommande, assurez-vous de la diriger à moins de ± 30^ par rapport au recepteur IR de l'appareil. La distance entre la télécommande et la fenetre du capteur IR ne doit pas dépasser 8 metres.

• Assurez-vous de l'absence d'obstacles qui pourrait gérer le faisceau infrarouge entre la télécommande et la fenêtre du capteur IR de l'appareil.
  Assurez-vous que I'emetteur IR de la telecommande n'est pas utilise directement à la lumiere du soleil ou sous des lampes fluorescentes.

Si la télécommande se trouve a proximite de lampes fluorescentes de type inverseur, elle pourrait occasionnellement cesser de fonctionner.
- Si la télécommande et l'appareil sont très rapprochés, la télécommande peut cesser de fonctionner.

CONFIGURATION ET INSTALLATION

Réaliser le branchement

Branchement à l'alimentation

1. Branchez une extrémité du cordon d'alimentation à la prise AC In (Entrée CA) de l'appareil.
2. Branchez l'autre extrémité du cordon d'alimentation à une prise électrique ou à une alimentation électrique.
3. Passez l'interrupteur Alimentation sur MARCHE (I). L'appareilppe automatique en mode veille.

Raccordement à des périphériques externes

IMPORTANT! Pour utiliser la fonction d'écran tactile, assurez-vous de raccarder une extrémité du cable USB au port USB tactile de l'appareil et l'autre extrémité du cable au port USB de votre péripérisque externe.

Raccordement d'entrée HDMI

Raccordez votre ordinateur à l'appareil à l'aide d'un cable HDMI.

• Raccordez votre source video à l'appareil à l'aide d'un cable HDMI.

CONFIGURATION ET INSTALLATION

Raccordement d'entrée VGA

Raccordez votre ordinateur à l'appareil à l'aide d'un cable VGA.

Remarque: Pour l'entrée audio, raccordez une extrémité d'un cable audio à la prise Audio In (Entrée audio) de l'appareil et l'autre extrémité du cable à la prise audio de votre ordinateur.

Raccordement d'entrée AV

Raccordez vous appeareil A/V à l'appareil à l'aide d'un cable video approprié.

Raccordement de sortie audio

Raccordez vos haut-parleurs externes à l'appareil à l'aide d'un cable audio.

CONFIGURATION ET INSTALLATION

Raccordement de sortie coaxiale

Raccordez votre équipement audio à l'appareil à l'aide d'un cable coaxial.

Raccordement de sortie HDMI

Raccordez vous projecteur à l'appareil à l'aide d'un cable HDMI.

Raccordement USB

RaccordezvoireperiphériqueUSBaI'appareilal'aide d'un cable USB.

Remarque : Pour le raccordement d'une clé USB ou d'un dongle Wi-Fi, branche-la/le simplement dans l'un des ports USB disponibles.

CONFIGURATION ET INSTALLATION

Raccordement RS232

Raccordez votre ordinateur à l'appareil à l'aide d'un cable RS232.

Raccordement LAN

Raccordez votre routeur à l'appareil à l'aide d'un cable Ethernet.

Connexion Wi-Fi

Branchez le dongle Wi-Fi dans l'un des ports USB arrêté. Il peut recevoir le signal dans une zone où un réseau Wi-Fi est present.

UTILISATION DE L'APPAREIL

Mise sous tension/hors tension

Marche

Remarque: ÀpRES avoir correctement branché le cordon d'alimentation, assurez-vous que l'interrupteur Alimentation est positionné sur MARCHE (1).

Appuyez sur le bouton Alimentation pour allumer l'appareil. L'indicateur LED s'allume en bleu, indiquant qu'il est pré à être utilisé.

Remarque : Vous pouze également appuyer sur le bouton © de la télécommande pour allumer l'appareil.

Mise hors tension

Appuyez sur le bouton Alimentation pendant 3 secondes pour eteindre l'appareil. Lorsque I'indicateur LED s'allume en rouge, cela indique que I'appareil est passé en mode veille.

Remarque :

Vous pouez egalement appuyer sur le bouton de la telecommande pour eteindre l'appareil.
L'appareil consomme always de I'electricite lorsqu'il est en mode veille. Il est vivement recommandede debrancher le cordon d'alimentation de la prise electrique si I'appareil ne va pas etre utilisependant une longue periode.

UTILISATION DE L'APPAREIL

Assistant de configuration

L'assistant

Remarque : Cet apparéil est équipé d'un écran tactile. Vous pouvez appuyer simplement sur l'écran tactile pour faire fonctionner votre apparéil.

1. Sélectionner la langue du menu OSD (affichage à l'écran).

1. Si vous souhaitez connecter votre apparéil à Internet, Sélectionnez l'un des réseaux disponibles et appuyez sur ConnexION. Dans le cas contraire, Sélectionnez IGNORER.

IMPORTANT!

Pour vous connecter à un réseau sans fil, assurez-vous que le dongle Wi-Fi est branché correctement à l'un des ports USB.
Si vous vous connectez à un réseau sécurisé, vous devez saisir le mot de passer uniquement lors de la première connexion.

UTILISATION DE L'APPAREIL

1. Configurez les paramétres relatifs à la date et à l'heure. Sélectionnez ensuite SUIVANT pour continuer.

1. Lisez les pratiques Optoma, y compris les Conditions generales d'utilisation, la Politique de confidentialité et la Politique relative aux cookies. Appuyez ensuite sur J'ACCEPTPE pour terminer la configuration. L'appareil est maintainant pré à être utilisé.

OPÉRATIONS DE BASE

Vue d'ensemble de l'écran d'accueil

L'écran d'accueil s'affiche chaque fois que vous démarrez l'appareil.

Pour naviguer dans l'écran d'accueil, vous pouvez faire ce qui suit :

• Sélectionner une option : appuyez simplement sur l'élément souhaïte.
• Ajuster le réglage: faites glisser le curseur vers la gauche/droite ou dans le sens des aiguilles d'une montre/ dans le sens inverse des aiguilles d'une montre.
• Ouvrir la barre d'outils masquée: appuyez sur le côte gauche/droit de l'écran.

Remarque :

Sauf indication contraire, cette section decrit les operations de l'appareil avec les gestes tactiles.
- Alternatively, you could use the telecommande to faie fonctionner l'appareil.

OPÉRATIONS DE BASE

Cadre général

Pour l'écran d'accueil, appuyez sur Entrée afin d'ouvrir le menu Cadre général. Le menu Cadre général est composé de 2 pages.

Pour passer à la deuxième page, appuyez sur • • dans le coin supérieur droit de la page principale.

Page principale Deuxieme page

Remarque : You pouze également acceder au menu Cadre général quelle que soit la page sur laquelle you.
youtouvez.Faites simplement glisser le bas de I'ecran vers le haut.

OPÉRATIONS DE BASE

Selectionner une source d'entrée

Sur la page principale Cadre général, la source d'entrée disponible est indiquée par l'icone. Pour changer la source d'entrée, appuyez simplement sur la source d'entrée souhaïette.

Remarque :

Pour plus d'informations sur le raccordement des apparciels, consultez la section "Réaliser le branchement".
L'option PC n'est disponible que si le module PC est correctement installé dans l'emplacement OPS de l'appareil.

Activation de la fonction Faible lumière bleue

IMPORTANT! Des études ont démontré que, de la même manière que les rayons ultraviolets peuvent cause des lésions oculaires, les rayons de lumière bleue à courte longueur d'onde provenant des écans peuvent cause une fatigue visuelle, des déteriorations de la rétine et affecter la vision au fil du temps. La fonction Optoma Low Blue Light (Faible lumière bleue) est une fonction de protection des yeux permettant de réduire la lumière bleue.

Dans la page principale Cadre général, faites coulibser le commutateur Faible lumière bleue vers la droite pour activer la fonction.

Remarque : Pour protégger vos yeux en cas d'utilisation prolongée de l'écran, nous vous recommendons vivement de procéder comme suit :

• Reposez vos yeux pendant 10 minutes au bout de 2 heures d'utilisation continue.
  Levez les yeux en direction de vos sourcils, puis roulez vos yeux en decrivant un grand cercle après quelques heures.
  Toutes les 20 minutes de visualisation de I'ecran, regardez au loin pendant 20 secondes.
• Si vos yeux sont douloureux, fermez les yeux pendant une minute.

OPÉRATIONS DE BASE

Régler le niveau du volume

Dans la page principale Cadre général, faites glisser la barre du curseur vers la droite/gauche pour régler le niveau du volume.

Réglage du niveau du rétroéclairage

Dans la page principale Cadre général, faites glisser la barre du curseur vers la droite/gauche pour régler le niveau du rétroéclairage.

OPÉRATIONS DE BASE

Configuration des paramètres audio

Dans la deuxième page Cadre général, selectionnez Audio pour configurer les paramétres audio. Effectuez ensuite les étapes suivantes :

• Sélectionnez le mode sonore souhaité parmi l'une des options disponibles : Standard, Réunion, Classe ou Coutume.

Remarque: Si le paramètre du mode sonore est reglé sur Coutume, vous pouvez personnaliser les paramètres audio en réglant le niveau du volume, des graves, des aigus ou de la balance en fonction de vos préférences.

• Faites coulisser le commutateur Muet vers la droite pour activer la fonction muet.

Configuration des paramètres de l'écran

Dans la deuxième page Cadre général, selectionnez Ecran pour configurer les parametes de l'écran. Effectuez ensuite les étapes suivantes:

• Sélectionnez le rapport d'aspect souhaité parmi l'une des options disponibles : 4:3, 16:9 ou PTP.
• Faites coulisser le commutateur Changement de pixels vers la droite pour activer la fonction de décalage de pixels.

Remarque : Lorsque la fonction est activée, elle permet d'eviter la détention d'images.

OPÉRATIONS DE BASE

Configuration des paramètres d'affichage

Dans la deuxième page Cadre général, selectionnez Affichage pour configurer les parametes d'affichage. Effectuez ensuite les étapes suivantes:

• Sélectionnez le mode d'affichage souhaité parmi l'une des options disponibles : Standard, Lumineux, Doux ou Coutume.

Remarque: Si le paramètre du mode d'affichage est régé sur Coutume, vous pouvez personnaliser les paramètres d'affichage en réglient le niveau de luminosité, de contraste, de teinte (disponible uniquement sur l'entrée AV) ou de nettoyé (disponible uniquement sur l'entrée AV) en fonction de vos préférences.

• Sélectionnez la température de couleur souhaïée parmi l'une des options disponibles : Standard, Froid ou Chaud.

Configurer les paramètres de réglage (pour l'entrée VGA uniquement)

Dans la deuxième page Cadre général, selectionnez Ajuster pour configurer les parametes de I'ecran pour la source d'entrée VGA. Effectuez ensuite les étapes suivantes:

• Sélectionnez Position H ou Position V pour régler la position horizontale et la position verticale de l'image.
• Sélectionnez Horloge pour régler le bruit vertical de l'image.
• Sélectionnez Phase pour régler le bruit horizontal de l'image.
• Sélectionnez Auto pour régler automatiquement l'image sur ses valeurs optimisées de position, d'horloge et de phase.

OPÉRATIONS DE BASE

Barredoutilslaterale

Appuyez sur ou pour ouvrir la barre d'outils laterale. Vous pouvez faire glisser le panneau pour changer sa position à l'écran.

• Pour masquer la barre d'outils, appuyez sur

• Pour revenir à l'écran précédent, appuyez sur

• Pour revenir à l'écran d'accueil, appuyez sur

Pour acceder au menu Cadre general, appuyez sur

Affichage des tâches récentes

Appuyez sur pour afficher toutes vos applications récemment utilisées.

• Appuyez sur l'application que vous poulez lancer.

• Pour supprimer l'application de la liste, faites-la glisser vers la gauche ou la droite.

• Pour effacer la liste, appuyez sur

OPÉRATIONS DE BASE

Outil d'annotation

Appuyez sur pour ouvrir l'util d'annotation.

Dans ce mode, vous pouvez faire ce qui suit :

Appuyez sur pour écrire et dessiner à l'écran.

Remarque : Vous pouvez changer la couleur du crayon en appuyant plusieurs fois sur

• Appuyez sur pourmettre en surbrillance I'elément à I'ecran.

Remarque : Vous pouvez changer la couleur du surligneur en appuyant plusieurs fois sur

Pour effacer toutes les annotations à l'écran, appuyez sur

Remarque : Vous pouze également utiliser la paume de votre main pour effacer les zones de vos textes écrites ou de vos dessins.

Pour effectuer une capture de tout I'ecran, appuyez sur

• Pour quitter le mode en cours, appuyez sur.

OPÉRATIONS DE BASE

Gel de I'écran

Appuyez sur pour figer I'ecran actuel.

Dans ce mode, vous pouvez faire ce qui suit :

• Pour faire un zoom avant, appuyez sur «vous pouvez ensuite faire un panoramaque et déplacer l'image.
  Remarque: Chaque appui augmente le grossissement.
• Pour faire un zoom arrière, appuyez sur
• Pour restaurer l'image à sa taille d'origine, appuyez sur
• Pour quitter le mode en cours, appuyez sur X

OPÉRATIONS DE BASE

Autres utilaitaires

Appuyez sur pour acceder à d'autres utilisaires tels que Projecteur, Compte à rebours, Chronomètre et AirShare.

• Appuyez sur pour activer la fonction de projecteur. Le projecteur peut servir à attirer l'attention de l'auditoire sur une partie spécifique du tableau.
• Appuyez sur pour utiliser la fonction de compte à rebours.
• Appuyez sur pour utiliser la fonction de chronomètre.

AirShare

Appuyez sur pour acceder à AirShare. Un code QR apparait à l'écran.

Pour rejoindre la salle de classe virtuelle, effectuez les étapes suivantes :

1. Connectez l'appareil à un réseau disponible.
2. Sur votre apparéil mobile, activez la fonction Wi-Fi. Puis connectez-vous au même réseau que l' apparéil.

IMPORTANT!

L'appareil et votre apparéil mobile doivent être connectés au même réseau Wi-Fi.
Pendant le fonctionnement, assurez-vous de pouvoir acceder à Internet.

OPÉRATIONS DE BASE

1. Numérisez le code QR. Saisissez ensuite votre nom et appuyez sur Entrer pour rejoindre la classe.

1. Sur l'appareil, appuyez sur ACCÉDER à LA CLASSE pour démarrer la séance de classe.

Pour participer à la classe, procédez comme suit :

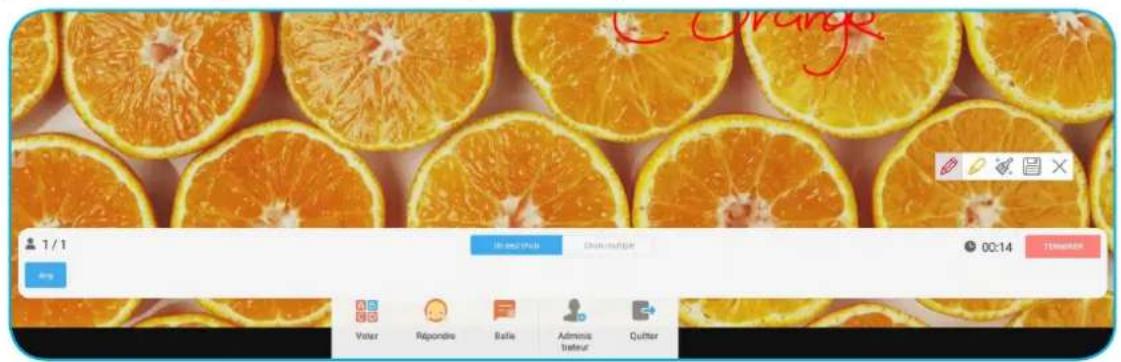

Lancez l'application Note pour ouvrir un tableau virtuel. Vous pouvez ensuite utiliser les fonctions suivantes :

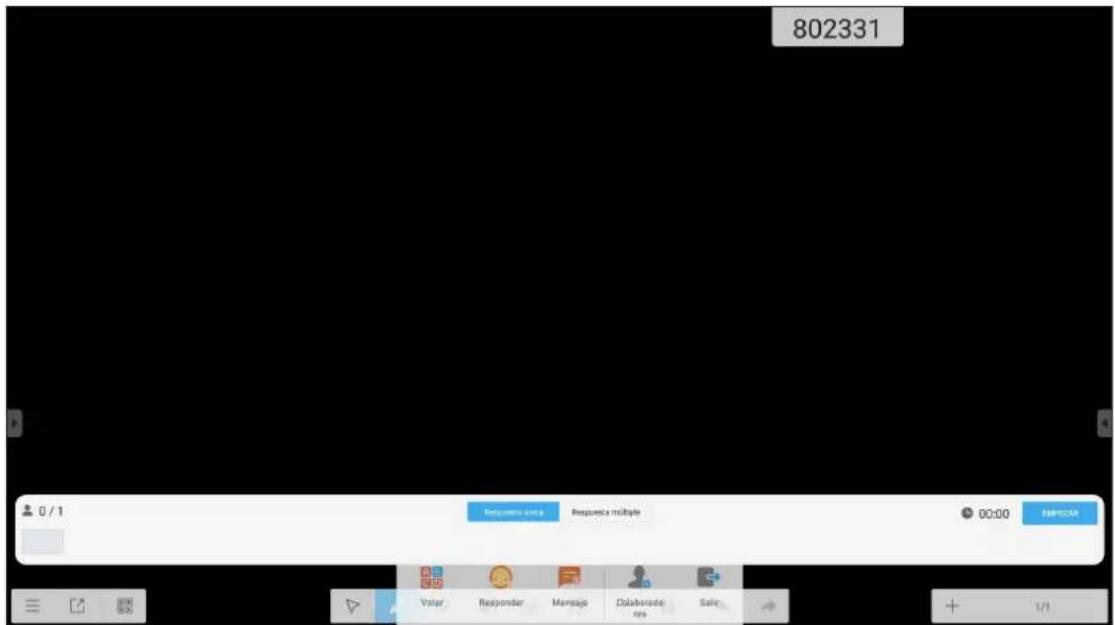

a. Voter

1. Appuyez sur pour acceder à l'interface Voter.

2. Sélectionnez Un seul besoin ou Choix multiple pour définir le type de réponse.

OPÉRATIONS DE BASE

1. Appuyez sur EMPEZAR pour commencer à répondre à la question.

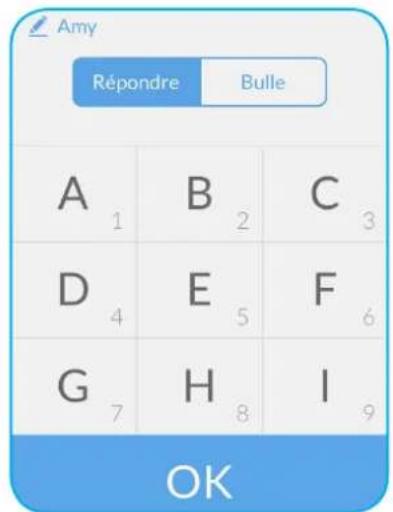

1. Le participant peut répondre en seLECTIONnant la réponse sur l'écran de l'appareil mobile et appuyer sur OK.

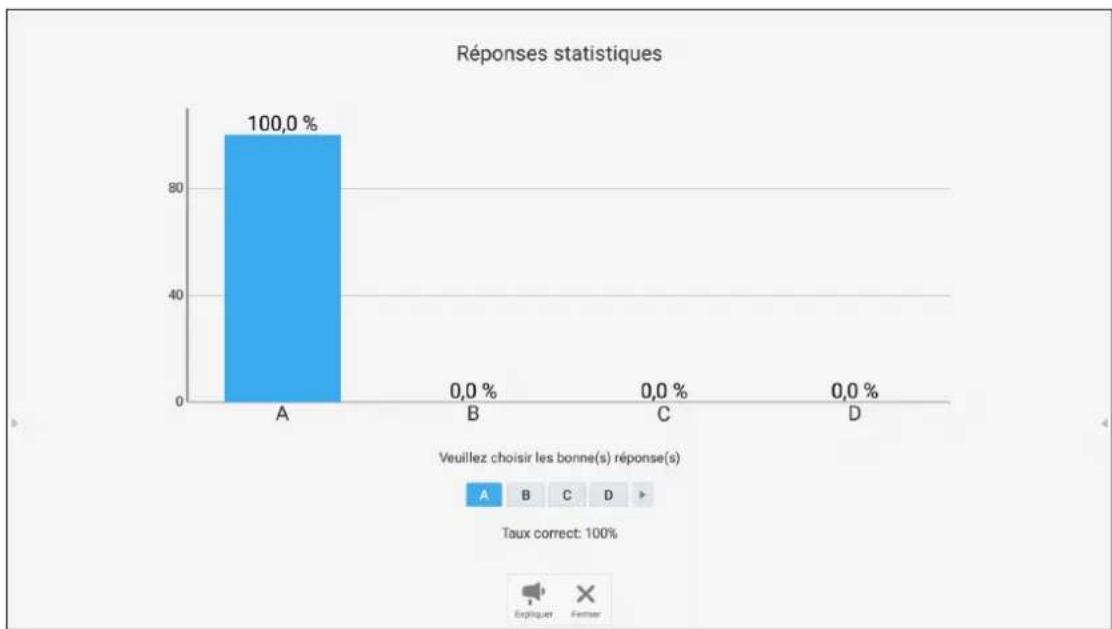

1. Pour fermer la séance de réponses, appuyez sur TERMINER. Les statistiques de réponse sont affichées à l'écran.

• Appuyez sur pour passer à la séance d'explications. L'instructeur peut ensuite expliquer au(x) participant(s) la solution à la question.
• Appuyez sur pour fermer la page Statistiques de réponses.

OPÉRATIONS DE BASE

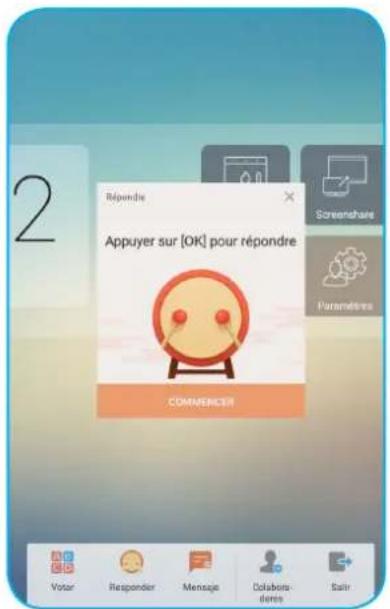

b. Intervenant

1. Appuyez sur pour acceder au mode Répondeur. Appuyez ensuite sur COMMENCER! pour démarrer le mode Réponse.

1. Lorsque la fonction est activée, la première personne qui appuie sur OK a le droit de répondre. Par exemple, si Sawyer est le premier à appuyer sur OK, il a le droit de répondre à la question.

OPÉRATIONS DE BASE

c. Message

1. Appuyez sur pour activer la fonction de message. Par défaut, cette fonction est désactivée.

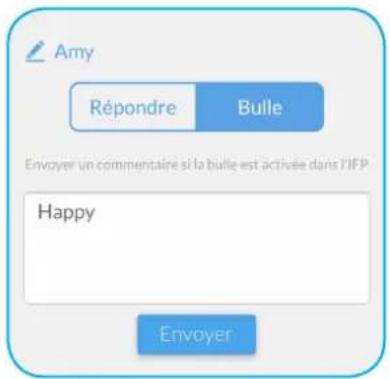

2. Sur l'appareil mobile, appuyez sur Bulle pour passer à l'écran Message. Saisissez ensuite votre message dans la zone de texte de commentaire et appuyez sur Envoyer.

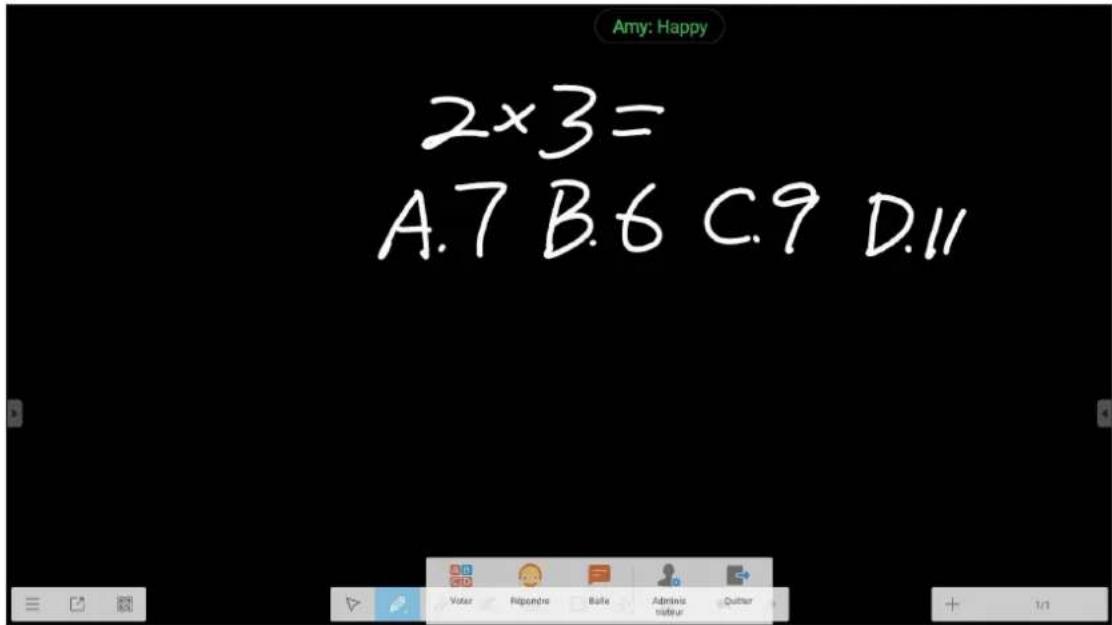

Le message de diffusion apparait sur l'écran de l'appareil.

Remarque :

Appuyez sur pour afficher le code QR et permettre a davantage de participants de rejoindre la classe.
- Appuyez sur pour quitter AirShare.

OPÉRATIONS DE BASE

Cloud Drive

Appuyez sur pour creer un compte afin d'acceder à Cloud Drive.

Pour creer un compte :

1. Appuyez sur Add Account.
2. Sélectionnez le type de disque.

1. Suivez les instructions à l'écran pour creer un compte ou vous connecter à votre compte existant. Voitre compte apparait dans la liste après une connexion réussie.

Remarque : Pour protégéger vos données personnelles, vous étes déconnecté automatiquement de Google Drive/OneDrive lorsqu'lett'appareil est eteint.

OPÉRATIONS DE BASE

Paramètres avances

Pour l'écran d'accueil, appuyez sur Paramétres afin d'ouvrir le menu Paramétres.

Catégorie	Options Description
Sans fil et réseau	Wi-Fi Configurer les paramètres réseau sans fil.
	Ethernet Configurer les paramètres réseau filaire.
	Plus Accéder à plus de fonctions.
Partager	SAMBA	Activer/Désactiver le service SAMBA. Avec cette option activée, vous pouvez partager les dossiers des IFP avec d'autres apparciels sur le même réseau. Pour télécharger les données des IFP sur des PC, vous nevez étabir une connexion via l'adresse IP. Vous pouvez ensuite définir le mot de passer du compte pour plus de sécurité.
	Email Configurer les	paramètres du serveur de messagerie SMTP.
Appareil	Affichage Définir le papier peint et exécuter la fonction de décalage de pixels.
	Stockage Afficher l'espace total/l'espace libre de l'appareil/du stockage portable.
	Son Activer ou désactiver le son tactile.
	Applications	Afficher l'utilisation de la mémoire, les autorisations et d'autres informations pour chaque application.
Personnel	Sécurité	Accéder aux paramètres de sécurité avancés et définir les droits d'installation des applications tiersces.
	Langue et saisie	Définir la langue de l'affichage à l'écran et configurer d'autres options de saisie.
	Démarriage et arrêt	Configurer le canal de démarrage, la veille après le démarrage et définir la minuterie de programmation pour allumer/éteindre régulièrement l'appareil.
	Mot de passer Définir	ou modifier le mot de passer du verrouillage d'écran.
	Alias canal Changer	le nom des sources d'entrée.
	Autre règlage	Configurer le canal de la barre d'outils latérale et les paramètres d'écriture de Note.
Système	Date et heures Configurer les paramètres de la date et de l'heure.
	À propos de la tablette	Afficher les informations système.

OPÉRATIONS DE BASE

Configuration des paramètres réseau

Réseau sans fil

IMPORTANT! Pour vous connecter à un réseau sans fil, assurez-vous que le dongle Wi-Fi est branché correctement à l'un des ports USB situés à l'arrière.

1. Depuis l'écran d'accueil, Sélectionnéz Paramétres Wi-Fi. Faites ensuite coulibser le commutateur Wi-Fi vers la croite pour activer la fonction Wi-Fi.

1. Sélectionnez l'un des reseaux disponibles et appuyez sur SE CONNECTER.

Remarque: Si vous vous connectez à un réseau sécurisé, vous doivent saissir le mot de passer uniquement lors de la première connexion.

OPÉRATIONS DE BASE

Réseau filaire

1. Branchez une extrémité du cable Ethernet au port LAN de l'appareil.
2. Raccordez l'autre extrémité du cable Ethernet au routeur.

1. Depuis l'écran d'accueil, Sélectionnéz Paramètres → Ethernet. Faites ensuite coulisser le commutateur Ethernet vers la croite pour activer la fonction de réseau filaire.

2. Configurer les paramètres réseau nécessaires.

3. Cochez la case DHCP pour permettre à l'appareil d'obtenir automatiquement une adresse IP depuis votre réseau.

4. Cochez la case IP address pour configurer manuellement les paramétres d'adresse IP, passerelle, masque de réseau, DNS et proxy.

UTILISATION DES APPLICATIONS

Depuis I'ecran d'accueil, appuyez sur Applications pour afficher la liste des applications.

IMPORTANT! Le système d'exploitation Android 7.0 intégré n'est pas un Android standard. En tant que tel, Google Play n'est pas disponible dans la liste des applications. L'application pierce installée ne fonctionnera peut-être pas correctement si elle n'est pas conscience pour IFP. Optoma ne garantit pas que ces applications installées automatiquement peuvent fonctionner.

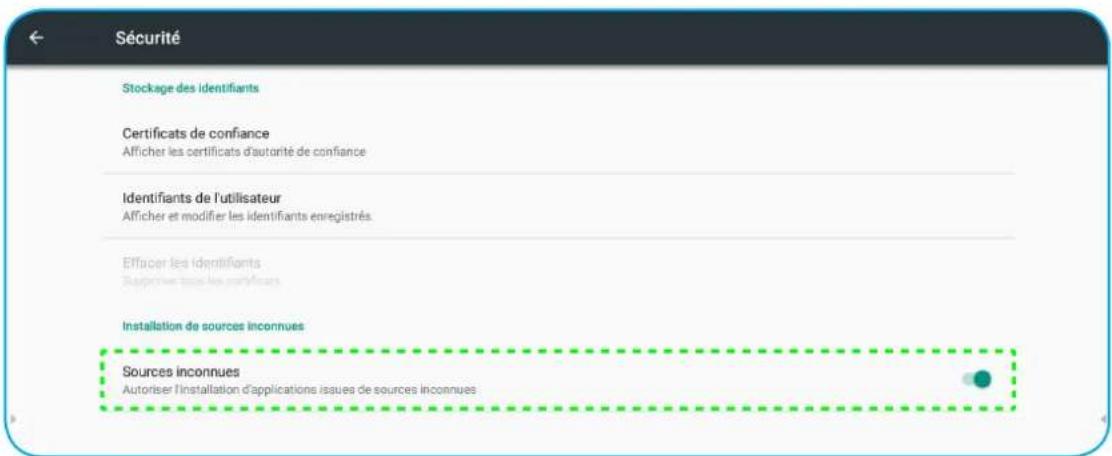

Remarque: Pour installer une application pierce, vous devez d'abord activer le parametre Sources inconnues (Parametres Securite Sources inconnues).

Vou puez ensuite installer le fichier APK (Android Package) tlécharge sur voitre système.

UTILISATION DES APPLICATIONS

Remarque

Avec l'application Note, vous pouvez écrire, griffonner ou dessiner sur le tableau virtuel.

Élément Description
=	Menu	Afficher plus d'options. Pour plus de détails, consultez la section "Options avancées".
	Quitter Quitter l'application Note.
	Code QR	Exporter le fichier et créé un code QR.Sweep to share and read Click to enlarge QR CodeMake sure the device is on the same LANRemarque: Avant de numérique le code QR pour afficher le fichier, assurez-vous que l'appareil et votre apparéil mobile sont connectés au même réseau Wi-Fi.
	Sélectionner Sélectionner un objet sur le tableau.

UTILISATION DES APPLICATIONS

Élement Description
Crayon	Écrire ou dessiner un trait de forme libre. Appuyez pour sélectionner le type de crayon souhaié et configurer le style detrait, y compris son épaisleur et sa couleur.
Gomme	Effacer les zones de vos textes écrits ou de vos dessins. Sélectionnez en dessinant un cercle autour de la zone que vous souhaitez effacer. Remarque: Vous pouvez également utiliser la paume de votre main pour effacer l'élement sur le tableau.
Tout effacer Effacer tous les textes écrites ou tous les dessins sur le tableau virtuel.
Forme géométrique	Dessiner une forme géométrique. Appuyez pour sélectionner la forme 2D ou 3D souhaiée avec plusieurs options de couleurs.

UTILISATION DES APPLICATIONS

Écran partagé	Diviser l'écran en deux sections. Remarque: Vous pouvez définir une couleur et une épaisseur de crayon différente pour écrire dans chaque section.
	TEST 3+3=6 4+5= 7×6=
Panorama et zoom	Faites glisser pour faire un panoramaique et déplacer l'image. Appuyez ensuite pour faire un zoom avant ou arrière.

UTILISATION DES APPLICATIONS

Élément Description
Peinture	Accéder au panneau de peinture. Dans le panneau de peinture, vous pouvez modifier le style du crayon/pinceau et sa couleur, vous pouvez également personnelier les paramètres des couleurs.
Annuler Annuler le dernier changement.
Rétablir Rétablir la dernière annulation.
Ajouter une page Ajouter une nouvelle page.

UTILISATION DES APPLICATIONS

Options avances

Appuyez sur pour acceder à plus d'options.

Options Description
Nouveau Créer un nouvel fichier.
Ouvrir Ouvrir le fichier au format *.enb.
Enregistrer Enregistrer le contentu actuel sous forme de fichier ENB.
Importer Importer un fichier IMG, PDF ou SVG dans le didacticiel.
Exporter Exporter le contenu actuel sous forme de fichier IMG, PDF, SVG ou IWB.
Stockage en ligne Exporter et télécharger le fichier actuel dans Google Drive ou OneDrive.
Arrière-plan Changer la couleur d'arrière-plan actuelle du tableau et son modèle.
Envoyer un e-mail Partager le contenu actuel par e-mail.
Luminosité activée/Luminosité désactivée	Activé/désactiver la fonction de réglage automatique de la luminosité.

UTILISATION DES APPLICATIONS

Partage d'écran

Selectionnez Partage d'écran pour projeter l'affichage de votre apparéil mobile ou de votre ordinateur sur l'appareil via la connexion Wi-Fi.

IMPORTANT!

Le projecteur et vous appareil mobile/ordinateur doivent etre connectés au meme reseau Wi-Fi.
- Pendant le fonctionnement, assurez-vous de pouvoir acceder à Internet.

Tableau de compatibilité de l'application ShareSender

Système d'exploitation Version disponible
	Windows	Windows 7/8/10
	Mac	OSX 10.8 ou version ultérieure
	iPhone	IOS 9.0 ou version ultérieure
	Android	Android 5.0 ou version ultérieure
	Chrome Book	Chrome OS 65 ou version ultérieure

Appareil mobile

Lorsque l'écran des instructions de configuration apparait, numérique le code QR pour télécharger et installer l'application Share Sender (Partage d'écran) sur votre appareil mobile.

UTILISATION DES APPLICATIONS

Pour partager l'écran, effectuez les étapes suivantes :

1. Lancez l'application Share Sender. Puis saisissez le mot de passer pour étabir la connexion.

Remarque : Vous pouvez obtenir le mot de passer pour la configuration de la connexion sans fil sur l'écran des instructions de configuration.

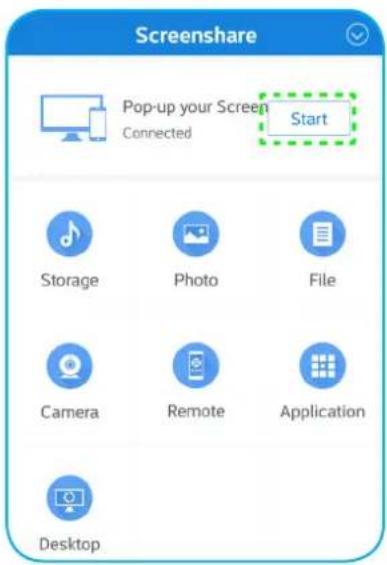

1. Appuyez sur Demarrer. Lorsqu'un message contextuel apparait à l'écran, appuyez sur DEMARRER MAINTENANT pour continuer.

L'affichage de votre apparéil mobile est projeté automatiquement sur l'écran de l'appareil. Pour arrêté le partage de l'écran, appuyez sur Arrête.

UTILISATION DES APPLICATIONS

Les fonctions disponibles dans cette application sont les suivantes :

Options Description
Stockage Écouter la musique stockée dans votre apparéil mobile.
Photo Afficher les photos stockées dans votre apparéil mobile.
Fichier Afficher les fischiers stockés dans votre apparéil mobile.
Caméra	Activer laamera de votre apparéil mobile et transférer l'image capturée par laamera vers l' apparéil.
Télécommande Utiliser votre apparéil mobile comme télécommande pour contrôle l' apparéil.
Application Notre téléphone portable lance à distance les applications installées sur l' apparéil.
Ordinateur de bureau	Mettre en miroir l'écran de l' apparéil sur votre apparéil mobile. Vous pouvez utiliser votre apparéil mobile pour faire fonctionner l' apparéil.

Remarque : Pour utiliser les fonctions disponibles dans cette application, selectionnez une option et appuyez sur DECONNECTE pour continuer à utiliser la fonction d'affichage sans fil.

Ordinateur

Rendez-vous à l'adresse https://www(optoma.com/ifp/ pour télécharger l'application Share Sender. Installez ensuite l'application sur votre ordinateur.

UTILISATION DES APPLICATIONS

Pourpartagerlecran：

1. Lancez l'application Share Sender. Puis saisissez le mot de passer pour étabir la connexion.

Remarque : Vous pouvez obtenir le mot de passer pour la configuration de la connexion sans fil sur l'écran des instructions de configuration.

1. Une fois connecté, appuyez sur Partager écran. L'affichage de votre ordinateur est projeté automatiquement sur l'écran de l'appareil.

Pour arreter le partage de I'ecran, appuyez sur Arreter.

UTILISATION DES APPLICATIONS

Finder

Selectionnez Finder pour gerer les fichiers et les applications.

Gestion des fichiers

Rechercher le fichier ou le dossier que vous souhaitez afficher. Vous pouvez ensuite faire ce qui suit :

Élément Description
G	Quitter Quitter l'application Finder.
XXX	Trier Sélectionnez le type de tri.
□□	Vignettes Afficher les fichiers/dossiers dans la vue Miniatures.
=	Liste Afficher les fichiers/dossiers dans la vue Liste.
√	Sélectionner Passer en mode sélection multiple.
□	Nouveau dossier Créer un nouveau dossier.
#	Copier Copier le(s) éléments(s) sélectionné(s).
#	Coller Coller le(s) éléments(s) sélectionné(s).
×	Couper Couper le(s) éléments(s) sélectionné(s).
#	Supprimer Supprimer le(s) éléments(s) sélectionné(s).
A	Renommer Renommer le fichier/dossier.
©	Envoyer Copier le(s) éléments(s) sélectionné(s) sur un autre support de stockage.

UTILISATION DES APPLICATIONS

Élément Description
×	Désélectionner Désélectionner le(s) élément(s) sélectionné(s).
□□	Tout sélectionner Séslectionner tous les éléments sélectionnés.

Remarque: Si vous vous connectez à Cloud Drive, vous pouvez également acceder aux fichiersprésents dans leur stockage Cloud ici.

Lecture de fichiers multimédia

Format multimédia pris en charge

Type de support	Format pris en charge
Vidéo	Format videéo pris en charge (codec) jusqu'à la résolution 4K :·*.avi (MPEG-1, MPEG-2 MP@HL, MPEG-4 SP@L0-3, ASP@L0-5, H.264, MP, HP@Niveau 4.1, H263, VP6, MJPEG)·*.ts (MPEG-2 MP@HL, MPEG-4 SP@L0-3,ASP@L0-5, H.264 MP, HP@Niveau 4.1, VC1AP, H265)·*.mpg, *.mpeg (MPEG-1, MPEG-2 MP@HL, H.264 MP, HP@Niveau 4.1)·*.mp4 (MPEG-4 SP@L0-3, ASP@L0-5, H.264 MP, HP@Niveau 4.1, H265)·*.mov (MPEG-4 SP@L0-3, ASP@L0-5, MJPEG, H.264 MP, HP@Niveau 4.1, H265)·*.mkv (VP9, H.265)·*.3gp (H.264 MP, HP@Niveau 4.1, H263, MPEG-4 SP@L0-3, ASP@L0-5)
Audio	Format audio pris en charge (codec) :·*.wma (WMA/WMAPro: 128 Kbps~320 Kbps, taux d'échantillonnage 8 KHz~48 KHz)·*.mp3 (MPEG Layer 3 : 32 Kbps~320 Kbps, taux d'échantillonnage 32 KHz~48 KHz)·*.wav (PCM : Max 320 Kbps, taux d'échantillonnage 48 kHz max / ADPCM : 384 Kbps,taux d'échantillonnage 8 KHz ~ 48 Khz)·*.m4a (ACC : 24 kbps ~ 384 kbps, taux d'échantillonnage 16 KHz~48 KHz)·*.ogg (Vorbis : Max 320 Kbps, taux d'échantillonnage 8 KHz~48 KHz)
Image	Format d'image pris en charge (avec la résolution maximale) :·*.png(8k*8k)·*.jpeg (base 8k*8k ; progressif 4k*4k)·*.bmp(8k*8k)·*.gif(4k*4k)

UTILISATION DES APPLICATIONS

Lecture de videos

Selectionnez la video que vous souhaitez dire et appuyez sur pour demarrer la lecture.

Pendant la lecture, vous pouvez faire ce qui suit :

Élément Description
Volume Ajustez le niveau du volume.
Védo précédente Passer à la vente précédente.
Pause	Interrompre la lecture. Pour reprendre, appuyez sur
Védo suivante Passer à la vente suivante.
Liste de lecture/Lecture multiple	Afficher la liste de lecture. Pour activer la lecture multiple, Sélectionnez une catégorie dans la liste. Wildlife.wmv 475558 25.0MB No Subtitles English WMAV2 2.0 30.00.00 Pour quitter la lecture multiple, appuyez sur et OUI.

Remarque : Pour arreter la lecture a tout moment, appuyez sur ou pour afficher la barre d'outils laterale.

Puis appuyez sur

UTILISATION DES APPLICATIONS

Lecture de musique

Selectionnez la chanson que vous souhaitez dire et appuyez sur pour demarrer la lecture.

Pendant la lecture, vous pouvez faire ce qui suit :

Élément Description
®	Rétér Sélctionner le mode de répétition.
II	Pause
®	Piste précédente Passer à la piste précédente.
®	Piste suivante Passer à la piste suivante.
®	Liste de lecture Afficher la liste de lecture.

Remarque: Pour arrêter la lecture à tout moment, appuyez sur ou pour afficher la barre d'outils laterale. Puis appuyez sur

UTILISATION DES APPLICATIONS

Visualisation de photos

Appuyez pour selectionner une photo et afficher la photo selectionnee en plein ecran.

Élément Description
ⓧ	Quitter Quitter le mode plein écran.
⊕	Zoom avant Agrandir la photo.
-	Zoom arrêté Faire un zoom arrêté sur la photo agrandie.
Κ	Photo précédente Passer à la photo précédent.
▷	Diaporama Lancer le diaporama. Pour arrêté, appuyez sur ⊥ ⊥
▽	Photo suivante Passer à la photo suivante.
⊙	Faire pivoter à gauche Faire pivoter la photo à 90 degrés dans le sens inverse des aiguilles d'une montre.
⊙	Faire pivoter à droite Faire pivoter la photo à 90 degrés dans le sens des aiguilles d'une montre.
⊙	Réglages Configurer les paramètres du papier peint et du diaporama.
⊙	Informations Afficher les informations de la photo.

UTILISATION DES APPLICATIONS

Définir un papier point

1. Sélectionnez la photo de votre choix et appuyez sur .

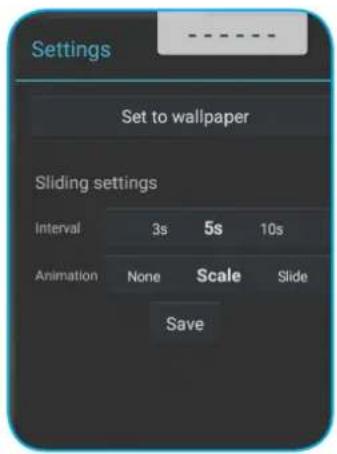

1. Sélectionnez Définir en tant que papier point.

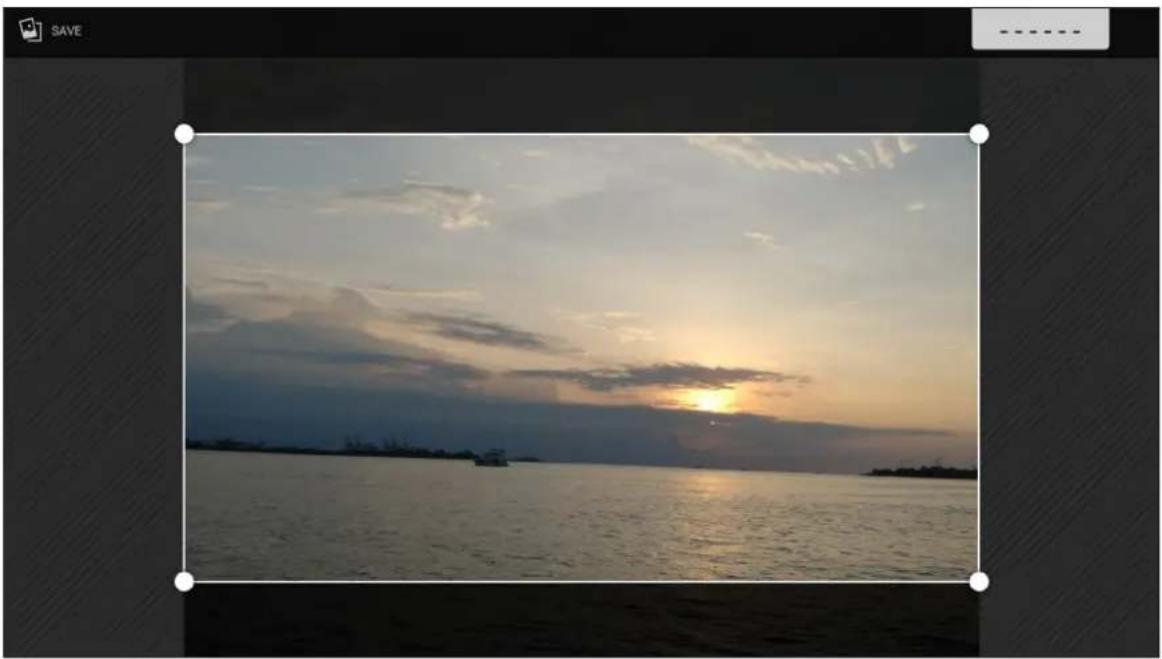

1. Faites glisser les cercles blancs dans chaque coin pour redimensionner la zone de rognage et appuyez sur ENREGISTRER pour définir la photo en tant que papier peint.

UTILISATION DES APPLICATIONS

Verrouillage d'écran

Selectionnez Verrouillage d'écran pour définir le code PIN à 4 chiffres. Avec le code PIN, vous pouvez bloquer l'appareil contre les utilisations non autorisées.

Pour définiRle code PIN pour la première fois:

1. Lancez l'application Verrouillage d'écran. Appuyez ensuite sur Définir un mot de passer.

1. Appuyez sur Définir le mot de passer pour définiR le code PIN.

1. Saisissez le code PIN à 4 chiffres dans les champs Nouveau mot de passer et Confirmer le mot de passage. Appuyez ensuite sur OK.

• Si vous souhaitez modifier le mot de passer, appuyez sur Changer.
• Si vous souhaitez supprimer le mot de passer, appuyez sur Clear.

UTILISATION DES APPLICATIONS

Une fois le mot de passeré défini, ouvrez l'application Verrouillage d'écran si vous souhaitez laisser l'appareil sans surveillance pendant un certain temps. Seule la personne qui connait le mot de passer peut acceder à l'appareil.

UTILISATION DES APPLICATIONS

Navigateur

Sélectionnez Navigateur pour acceder aux pages Web.

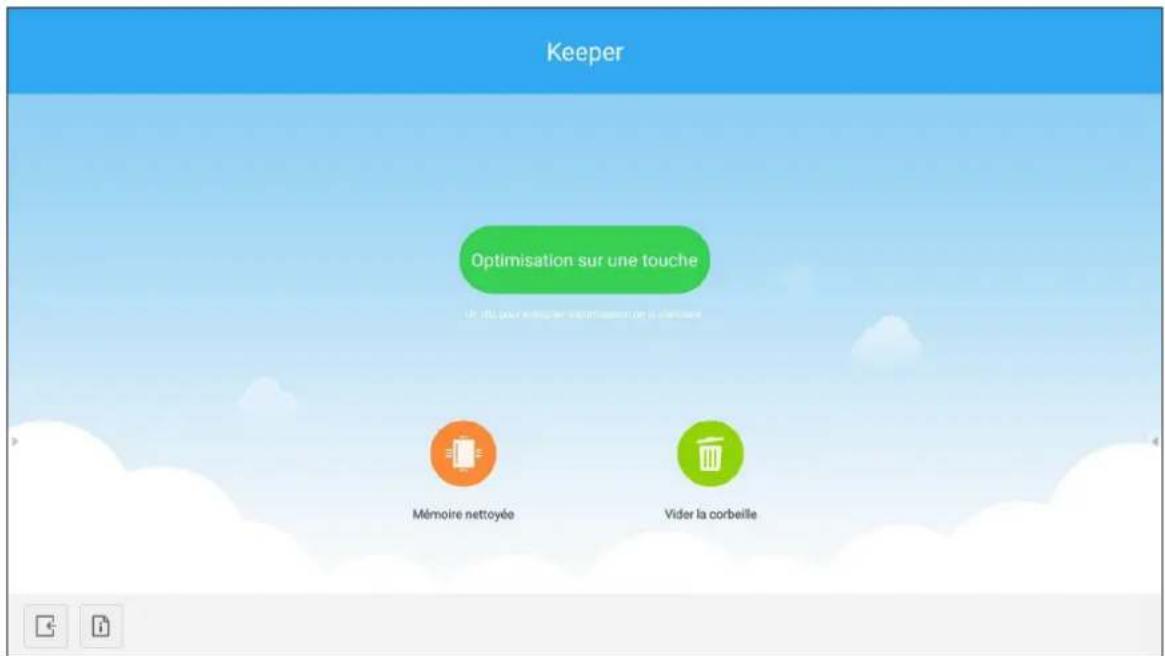

Keeper

Selectionnez Keeper pour nettoyer et optimier les données sur l'appareil.

Appuyez sur Optimisation sur une touche pour nettoyer la mémoire et supprimer simultanément les fichiers temporaires et indésirables.

Dans le cas contraire, appuyez sur ou pour effectuer la tâche de nettoyage séparément.

UTILISATION DES APPLICATIONS

Mise à jour du système

Selectionnez Mise à jour du système pour rechercher et télécharger la dernière version du firmware. Chaque fois que vous allumez l'appareil, le système vérifie automatiquement si une version de firmware plus récente est disponible lorsque l'appareil est connecté à Internet.

IMPORTANT!

Lorsque you ouvre l'application Mise a jour du systeme pour la premiere fois, les deux messages d'autorisation apparaisent a Iecran. Appuyez sur Autoriser pour continuer. L'application a ensuite l'autorisation d'IFP pour vérifier si un nouveau firmware est present sur le serveur et rappeler a l'utilisateur d'effectuer la mise a jour.

• Voups pourrez egalement modifier ce parametre ulterieurement (dans Parametes Applications Mise a jour du systeme Autorisation).
  Le système ne peut vérifier la disponibilité d'un nouveau firmware que si l'appareil est correctement connecté à Internet.

UTILISATION DES APPLICATIONS

1. Lorsqu'une nouvelle version de firmware est disponible, le système détecte automatiquement la mise à jour et vous invite à la télécharger. Sélectionnez METTRE À JOUR pour poursuivre le processus de mise à jour.

1. Une liste des problèmes résolus dans la dernière mise à jour apparait à l'écran. Pour continuer, Sélectionnez Mettre à jour.

UTILISATION DES APPLICATIONS

Le système télécharge automatiquement le dernier firmware sur l'appareil.

1. Une fois le firmware télécharge, selectionnez OUI pour continuer la mise a jour du système.

UTILISATION DES APPLICATIONS

1. L'appareil redémarre au bout de 30 secondes et l'installation du firmware commence automatiquement. Attendez que le processus d'installation soit terminé.

IMPORTANT! Pendant le processus de mise à jour, n'éteignez pas votre apparéil. Une interruption entrainerait des dommages sur l' apparéil.

1. Une fois le nouveau firmware installé, le système redémarre à nouveau pour terminer le processus global de mise à jour.

INFORMATIONS SUPPLEMENTaires

Specifications

Élement 65" 4K 75" 4K 86" 4K
Affichage
Rétroéclairage LED LED LED
Résolution 3840 x 2160 (4K UHD)	3840 x 2160 (4K UHD)	3840 x 2160 (4K UHD)
Luminosité (cd/m2) 350 350 350
Contraste 1.200:1 1.200:1	1.200:1
Angle de vue	178°	178°	178°
Temps de réponse (ms)	6	8	8
Durée de vie	30 000 hr	30 000 hr	30 000 hr
Couleurs d'affichage	1,07 B	1,07 B	1,07 B
Audio	2x 12 W	2x 12 W	2x 12 W
Dureté de la surface	7H 7H	7H
Verre	Anti-reflets	Anti-reflets	Anti-reflets
Puissance
Alimentation électrique	100 V-240 V CA	100 V-240 V CA	100 V-240 V CA
Source d'alimentation (Hz)	50/60 Hz	50/60 Hz	50/60 Hz
Consommation électrique	300 W	450 W	500 W
Consommation électrique en veille	≤ 0,5 W	≤ 0,5 W	≤ 0,5 W
Dimensions
Dimensions	59,88" x 35,98" x 3,86"	69,41" x 40,71" x 3,94"	78,27" x 46,38" x 3,94"
Dimensions de l'emballage	66,81" x 42,17" x 8,66"	5,32" x 48,23" x 11,02"	87,05" x 53,94" x 11,02"
Poids net	100,5 lb	129,2 lb 166,4 lb
Poids brut	121,3 lb	172,0 lb 231,5 lb
Connectivité
ENTRÈE VGA	1	1	1
ENTRÈE HDMI 2.0	3	3	3
SORTIE HDMI 1.4	1	1	1
ENTRÈE AUDIO	1	1	1
SORTIE AUDIO	1	1	1
SORTIE COAX	1	1	1
USB 2.0	4	4	4
USB 3.0	2	2	2
RS232	1	1	1
RJ45	1	1	1
SORTIE TACTILE USB	2	2	2
ENTRÈE AV	1	1	1
EMPLACEMENT DU MODULE	1	1	1

INFORMATIONS SUPPLEMENTaires

Élément 65" 4K 75" 4K 86" 4K
Système d'exploitation compatible
Type tactile IR IR IR
Compatibilité du système	Windows 10	Windows 10	Windows 10
	Windows 8	Windows 8	Windows 8
	Windows 7	Windows 7	Windows 7
	Windows Vista	Windows Vista	Windows Vista
	Windows XP	Windows XP	Windows XP
	Windows 2000/Linux	Windows 2000/Linux	Windows 2000/Linux
	Mac/Android	Mac/Android	Mac/Android
Points tactiles	Jusqu'à 20 points tactilesRemarque : Le nombre de points tactiles peut varier en fonction du systèmed'exploitation et de l'application.
Système d'exploitation
Android Android 7.0 Android 7.0	Android 7.0
Proesseur	ARM Cortex A73 Doublecœur	ARM Cortex A73 Doublecœur	ARM Cortex A73 Doublecœur
GPU	Mali-450 (5 cœurs)	Mali-450 (5 cœurs)	Mali-450 (5 cœurs)
RAM	2GB	2GB	2GB
Stockage	16GB	16GB	16GB
Wi-Fi	802.11 b/g/n (viaadaptateur USB)	802.11 b/g/n (viaadaptateur USB)	802.11 b/g/n (viaadaptateur USB)

Remarque : Toutes les specifications sont soumises à modification sans préavis.

INFORMATIONS SUPPLEMENTaires

Dimensions

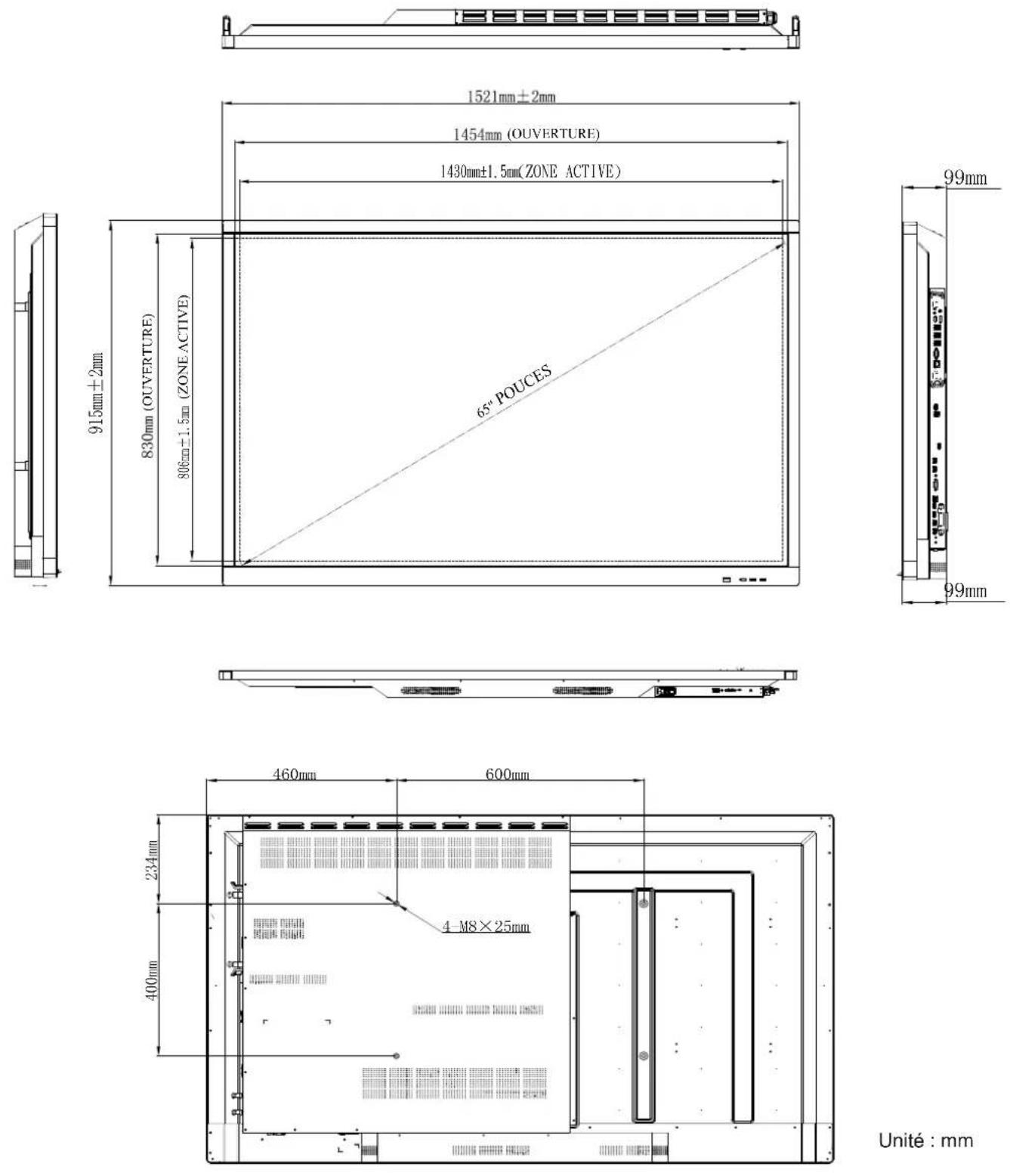

65 pouces

INFORMATIONS SUPPLEMENTaires

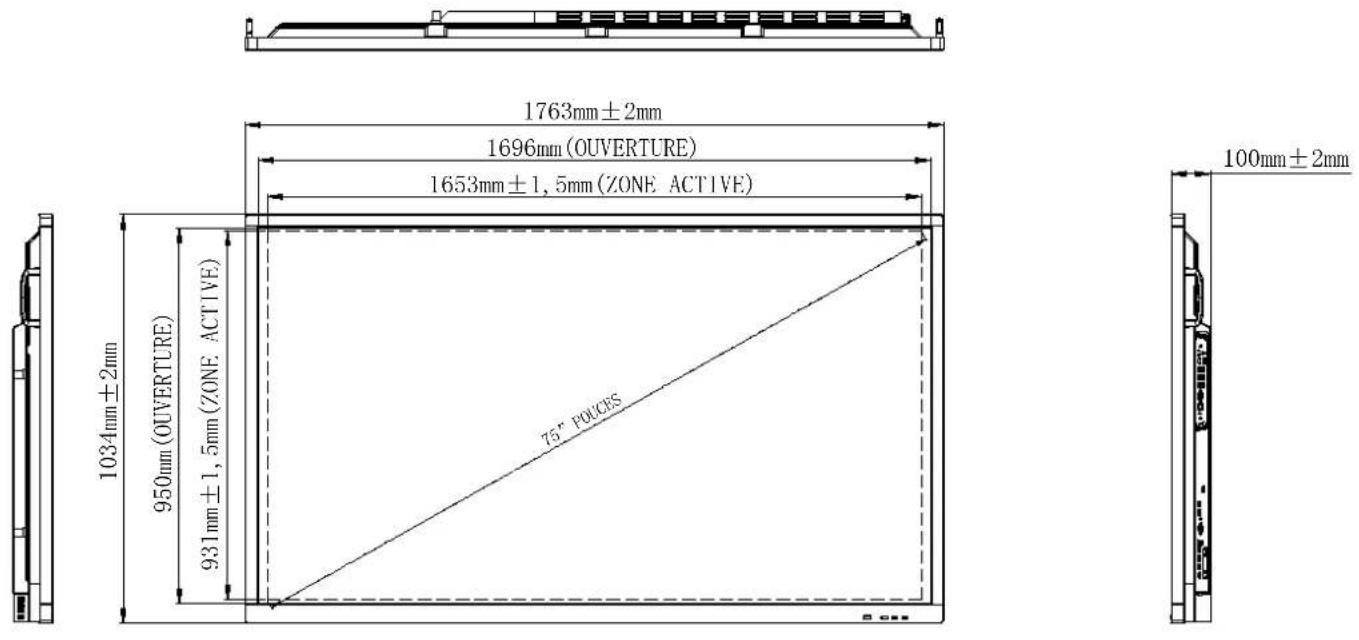

75 pouces

Unité : mm

INFORMATIONS SUPPLEMENTaires

86 pouces

Unite : mm

INFORMATIONS SUPPLEMENTaires

Liste de synchronisations prises en charge

Résolution	Source d'Entrée
	HDMI VGA AV
640 x 480 à 60Hz	✓	✓	-
720 x 400 à 70Hz	✓	✓	-
800 x 600 à 60Hz	✓	✓	-
1024 x 768 à 60Hz	✓	✓	-
1024 x 768 à 75Hz	✓	✓	-
1280 x 720 à 60Hz	✓	✓	-
1280 x 768 à 60Hz	✓	✓	-
1280 x 800 à 60Hz	✓	✓	-
1280 x 960 à 60Hz	✓	✓	-
1280 x 1024 à 60Hz	✓	✓	-
1366 x 768 à 60Hz	✓	✓	-
1440 x 900 à 60Hz	✓	✓	-
1600 x 1200 à 60Hz	✓	✓	-
1680 x 1050 à 60Hz	✓	✓	-
1920 x 1080 à 50Hz	✓	✓	-
1920 x 1080 à 60Hz	✓	✓	-
3840 x 2160 à 30Hz	✓	-	-
3840 x 2160 à 50Hz	✓	-	-
3840 x 2160 à 60Hz	✓	-	-
NTSC-M - -			✓
NTSC-J - -			✓
PAL-BDGHI - -			✓
480i (60 Hz)	✓	-	-
480p (60 Hz)	✓	-	-
576i (50 Hz)	✓	-	-
576p (50 Hz)	✓	-	-
720p (50 Hz)	✓	-	-
720p (60 Hz)	✓	-	-
1080i (50 Hz)	✓	-	-
1080i (60 Hz)	✓	-	-
1080p (24 Hz)	✓	-	-
1080p (50 Hz)	✓	-	-
1080p (60 Hz)	✓	-	-
2160p (50 Hz)	✓	-	-
2160p (60 Hz)	✓	-	-

Remarque : "–" indique que la synchronisation d'entrée actuelle n'est pas prise en charge par l'appareil.

INFORMATIONS SUPPLEMENTaires

Liste des Fonctions du Protocole RS232

Rôle de la broche RS232

N° de broche	Spéc. (côte IFP)
1 Sans	objet
2 TXD
3 RXD
4 Sans	objet
5 MA$SE
6 Sans	objet
7 Sans	objet
8 Sans	objet

Connexion de contrôle RS232 RJ45

Paramètres RS232
Débit en bauds 96	00 IP
Bits de données 8	Port 4664
Parité Aucun
Bits d'arrêt 1
Contrôle de flux	Aucun

Paramètres de contrôle LAN
	Adresse IP machine

:	0	1	S	X	X	X	X	CR
Code Lead	Commande Set (Définir)			ID commande	Variable			retour chariot

:	0	1	G	X	0	0	0	CR
Code Lead	Commande Get (Obtenir)			ID commande	Nombre fixe			retour chariot

INFORMATIONS SUPPLEMENTaires

Commande SET (DEFINIR)

Type	Catégorie	Paramètre	CMD Code		hexa CMD		Réponse
							Succès	Échec	Succès (Hex) Échec (Hex)
DéFINIR	Puisance	Rétroéclairage déactivé	:01S0n	n=000	3A 30 31 53 30 30 30 30 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		Rétroéclairage activé		n=001	3A 30 31 53 30 30 30 30 31 0d 40	1+ 401-	34 30 31	2B 0D	34 30 31 2D 0D
		Mise hors tension		n=002	3A 30 31 53 30 30 30 32 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		Marche		n=003	3A 30 31 53 30 30 30 33 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
DéFINIR	Aigu	000 ~ 100	:01S1n	n=000-100	3A 30 31 53 31 30 30 30 0d à3A 30 31 53 31 31 30 30 0d	401+	401-	34 30 31 2B 0D	34 30 31 2D 0D
DéFINIR	Basse	000 ~ 100	:01S2n	n=000-100	3A 30 31 53 32 30 30 30 0d à3A 30 31 53 32 31 30 30 0d	401+	401- 34 30	31 2B 0D 34 30	31 2D 0D
DéFINIR	Balance	000 ~ 100	:01S3n	n=000-100	3A 30 31 53 33 30 30 30 0d à3A 30 31 53 33 31 30 30 0d	401+	401- 34 30	31 2B 0D 34 30	31 2D 0D
DéFINIR	Contraste	000 ~ 100	:01S4n	n=000-100	3A 30 31 53 34 30 30 30 0d à3A 30 31 53 34 31 30 30 0d	401+	401- 34 30	31 2B 0D 34 30	31 2D 0D
DéFINIR	Luminosité	000 ~ 100	:01S5n	n=000-100	3A 30 31 53 35 30 30 30 0d à3A 30 31 53 35 31 30 30 0d	401+	401- 34 30	31 2B 0D 34 30	31 2D 0D
DéFINIR	Netteté	000 ~ 100	:01S6n	n=000-100	3A 30 31 53 36 30 30 30 0d à3A 30 31 53 36 31 30 30 0d	401+	401- 34 30	31 2B 0D 34 30	31 2D 0D
DéFINIR	Mode sonore	Standard	:01S7n	n=001	3A 30 31 53 37 30 30 31 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		Personnaliser		n=002	3A 30 31 53 37 30 30 32 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		Salle de classe		n=003	3A 30 31 53 37 30 30 33 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		Réunion		n=004	3A 30 31 53 37 30 30 34 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
DéFINIR	Volume	000 ~ 100	:01S8n	n=000-100	3A 30 31 53 38 30 30 30 0d à3A 30 31 53 38 31 30 30 0d	401+	401- 34 30	31 2B 0D 34 30	31 2D 0D
DéFINIR	Muet	Arrêt	:01S9n	n=000	3A 30 31 53 39 30 30 30 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		Marche		n=001	3A 30 31 53 39 30 30 31 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
DéFINIR	Source video	VGA	:01S:n	n=000	3A 30 31 53 3A 30 30 30 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		HDMI1		n=001	3A 30 31 53 3A 30 30 31 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		HDMI2		n=002	3A 30 31 53 3A 30 30 32 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		AV		n=003	3A 30 31 53 3A 30 30 33 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		Android		n=101	3A 30 31 53 3A 31 30 31 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
		PC dans emplacement		n=103	3A 30 31 53 3A 31 30 33 0d 40	1+ 401-	34 30 31	2B 0D 34 30 31 2D 0D
DéFINIR	Ratio	16:9	:01S:n	n=000	3A 30 31 53 3B 30 30 30 0d	401+	401-	34 30 31 2B 0D	34 30 31 2D 0D
		4:3		n=001	3A 30 31 53 3B 30 30 31 0d	401+	401-	34 30 31 2B 0D	34 30 31 2D 0D
		PTP		n=002	3A 30 31 53 3B 30 30 32 0d	401+	401-	34 30 31 2B 0D	34 30 31 2D 0D

INFORMATIONS SUPPLEMENTaires

Type	Catégorie Paramètre	CMD Code		hexa CMD	Réponse
					Succès	Échec	Succès (Hex) Échec (Hex)
DéFINIR	Langue	English	:01S<n	n=000	3A 30 31 53 3C 30 30 30 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Français		n=001	3A 30 31 53 3C 30 30 31 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Español		n=002	3A 30 31 53 3C 30 30 32 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Traditional Chinese		n=003	3A 30 31 53 3C 30 30 33 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Simplified Chinese		n=004	3A 30 31 53 3C 30 30 34 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Portugués		n=005	3A 30 31 53 3C 30 30 35 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		German		n=006	3A 30 31 53 3C 30 30 36 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Dutch		n=007	3A 30 31 53 3C 30 30 37 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Polish		n=008	3A 30 31 53 3C 30 30 38 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Russia		n=009	3A 30 31 53 3C 30 30 39 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Czech		n=010	3A 30 31 53 3C 30 31 30 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Danish		n=011	3A 30 31 53 3C 30 31 31 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Swedish		n=012	3A 30 31 53 3C 30 31 32 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Italian		n=013	3A 30 31 53 3C 30 31 33 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Turkish		n=018	3A 30 31 53 3C 30 31 38 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Arabic		n=019	3A 30 31 53 3C 30 31 39 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Ukrayina		n=021	3A 30 31 53 3C 30 32 31 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
DéFINIR	Mode image	Standard	:01S=n	n=000	3A 30 31 53 3D 30 30 30 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Lumineux		n=001	3A 30 31 53 3D 30 30 31 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Doux		n=002	3A 30 31 53 3D 30 30 32 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
		Personnalisé		n=003	3A 30 31 53 3D 30 30 33 0d 401+ 401-	34 30 31	2B 0D 34 30 31	2D 0D
DéFINIR	Teinte (Couleur)	000 ~ 100	:01S<n	n=000-100	3A 30 31 53 3E 30 30 30 0d sur3A 30 31 53 3E 31 30 30 0d	401+ 401-	31 2B 0D 34 30	31 2D 0D
DéFINIR	Rétroéclairage	000 ~ 100	:01S?n	n=000-100	3A 30 31 53 3F 30 30 30 0d sur3A 30 31 53 3F 31 30 30 0d	401+ 401-	31 2B 0D 34 30	31 2D 0D
DéFINIR	Temp. Couleur	Froid	:01S@n	n=000	3A 30 31 53 40 30 30 30 0d	401+ 401-	31 2B 0D 34 30 31	2D 0D
		Standard		n=001	3A 30 31 53 40 30 30 31 0d	401+ 401-	31 2B 0D 34 30 31	2D 0D
		Chaud		n=002	3A 30 31 53 40 30 30 32 0d	401+ 401-	31 2B 0D 34 30 31	2D 0D
DéFINIR	Commande de la télékomande	Vol +	:01SAn	n=000	3A 30 31 53 41 30 30 30 0d	401+ 401-	31 2B 0D 34 30 31	2D 0D
		Vol -		n=001	3A 30 31 53 41 30 30 31 0d	401+ 401-	31 2B 0D 34 30 31	2D 0D
		HAUT télékomande		n=010	3A 30 31 53 41 30 31 30 0d	401+ 401-	31 2B 0D 34 30 31	2D 0D
		BAS télékomande		n=011	3A 30 31 53 41 30 31 31 0d	401+	34 30 31 2B 0D	34 30 31 2D 0D
		GAUCHI télékomande		n=012	3A 30 31 53 41 30 31 32 0d	401+ 401-	31 2B 0D 34 30 31	2D 0D
		DROITE télékomande		n=013	3A 30 31 53 41 30 31 33 0d	401+ 401-	31 2B 0D 34 30 31	2D 0D
		OK télékomande		n=014	3A 30 31 53 41 30 31 34 0d	401+ 401-	31 2B 0D 34 30 31	2D 0D
		Touches menu télékomande		n=020	3A 30 31 53 41 30 32 30 0d	401+ 401-	31 2B 0D 34 30 31	2D 0D

INFORMATIONS SUPPLEMENTaires

Type	Catégorie Paramètre		CMD Code		hexa CMD		Réponse
							Succès	Échec	Succès (Hex) Échec (Hex)
DéFINIR	Commande de la télécommande	Source d'entrée télécommande	:01SAn	n=021	3A 30 31 53 41 30 32 31 0d 40	1+ 401- 3	34 30 31	2B 0D 34 30 31	2D 0D
		Quitter télécommande		n=022	3A 30 31 53 41 30 32 32 0d 40	1+ 401- 3	34 30 31	2B 0D 34 30 31	2D 0D
		Vide		n=031	3A 30 31 53 41 30 33 31 0d 40	1+ 401- 3	34 30 31	2B 0D 34 30 31	2D 0D
		Figer		n=032	3A 30 31 53 41 30 33 32 0d 40	1+ 401- 3	34 30 31	2B 0D 34 30 31	2D 0D
DéFINIR	Télécommande (VERROUIL-LAGE IR)	Déscienter	:01SBn	n=000	3A 30 31 53 42 30 30 30 0d 40	1+ 401- 3	34 30 31	2B 0D 34 30 31	2D 0D
		Activer		n=001	3A 30 31 53 42 30 30 31 0d 40	1+ 401- 3	34 30 31	2B 0D 34 30 31	2D 0D

Commande GET (OBTENIR)

Type	Catégorie	CMD Code	hexa CMD	Réponse
				Succès Paramètre Échec
OBTENIR	Puisance	:01G0000	3A 30 31 47 30 30 30 30 0d	:01r0000	Rétroéclairage désactivé	401-
				:01r0001	Rétroéclairage activé	401-
				:01r0002	Mise hors tension	401-
OBTENIR	Aigu	:01G1000	3A 30 31 47 31 30 30 30 0d	:01r1000 ~ :01r1100	000 ~ 100	401-
OBTENIR	Basse	:01G2000	3A 30 31 47 32 30 30 30 0d	:01r2000 ~ :01r2100	000 ~ 100	401-
OBTENIR	Balance	:01G3000	3A 30 31 47 33 30 30 30 0d	:01r3000 ~ :01r3100	000 ~ 100	401-
OBTENIR	Contraste	:01G4000	3A 30 31 47 34 30 30 30 0d	:01r4000 ~ :01r4100	000 ~ 100	401-
OBTENIR	Luminosité	:01G5000	3A 30 31 47 35 30 30 30 0d	:01r5000 ~ :01r5100	000 ~ 100	401-
OBTENIR	Netteté	:01G6000	3A 30 31 47 36 30 30 30 0d	:01r6000 ~ :01r6100	000 ~ 100	401-
OBTENIR	Mode sonore	:01G7000	3A 30 31 47 37 30 30 30 0d	:01r7001	Standard	401-
				:01r7002	Personnaliser	401-
				:01r7003	Salle de classe	401-
				:01r7004	Réunion	401-
OBTENIR	Volume	:01G8000	3A 30 31 47 38 30 30 30 0d	:01r8000 ~ :01r8100	000 ~ 100	401-
OBTENIR	Muet	:01G9000	3A 30 31 47 39 30 30 30 0d	:01r9000	Arrêt	401-
				:01r9001 Marche	401-
OBTENIR	Source video	:01G:000	3A 30 31 47 3A 30 30 30 0d	:01r:000	VGA	401-
				:01r:001	HDMI1	401-
				:01r:002	HDMI2	401-
				:01r:003	AV	401-
				:01r:101	Android	401-
				:01r:103	PC dans emplacement	401-
OBTENIR	Ratio	:01G:000	3A 30 31 47 3B 30 30 30 0d	:01r:000	16:9	401-
				:01r:001	4:3	401-
				:01r:002	PTP	401-

INFORMATIONS SUPPLEMENTaires

Type	Catégorie	CMD Code	hexa CMD	Réponse
				Succès Paramètre Échec
OBTENIR Langue :01G<000 3A 30 31 47 3C	30 31 47 3C	30 30 30 0d	30 30 30 0d	:01r<000 English	401-
				:01r<001 Français	401-
				:01r<002 Espanol	401-
				:01r<003	Traditional Chinese	401-
				:01r<004	Simplified Chinese	401-
				:01r<005 Portugues	401-
				:01r<006 German	401-
				:01r<007	Dutch	401-
				:01r<008	Polish	401-
				:01r<009 Russia	401-
				:01r<010	Czech	401-
				:01r<011 Danish	401-
				:01r<012	Swedish 401-
				:01r<013	Italian	401-
				:01r<018 Turkish	401-
				:01r<019	Arabic	401-
				:01r<021	Ukrayina	401-
OBTENIR	Mode image	:01G=000	3A 30 31 47 3D 30 30 30 0d	:01r=000	Standard	401-
				:01r=001	Lumineux	401-
				:01r=002	Doux	401-
				:01r=003	Personnalisé	401-
GET	Teinte (Couleur)	:01G>000	3A 30 31 47 3E 30 30 30 0d	:01r>000 ~ :01r>100	000 ~ 100	401-
OBTENIR	Rétroéclairage	:01G?000	3A 30 31 47 3F 30 30 30 0d	:01r?000 ~ :01r?100	000 ~ 100	401-
OBTENIR	Temp. Couleur	:01G@000	3A 30 31 47 40 30 30 30 0d	:01r@000	Froid	401-
				:01r@001	Standard	401-
				:01r@002	Chaud 401-
OBTENIR	Télécommande (VERROUILAGE IR)	:01GB000	3A 30 31 47 42 30 30 30 0d	:01rB000	Déspectiver	401-
				:01rB001	Activer	401-

INFORMATIONS SUPPLEMENTaires

Indicateur DEL

Couleur et comportement de la LED d'alimentation	Statut
Rouge fixe Mode veille
Bleu fixe Marche
Clignote en rouge puis en bleu en continu	Rétroéclairage désactivé

Guide de dépannage

Si vous rencontres des problèmes avec votre apparéil, veuillez consulter les informations suivantes. Si des problèmes persistent, contactez leur revendeur régional ou le centre de service.

? Aucune image ou,aucun son.

• Assurez-vous que le raccordement des signaux et le branchement de l'alimentation sont correctement effectués.
  Assurez-vous que le mode d'entrée correct est selectionné. Consultez la section " Sélectionner une source d'entrée".
  Assurez-vous que l'appareil n'est pas eteint.
• Désactive la fonction mute (muet).
  Assurez-vous que le volume n'est pas regle au niveau minimum.

? L'appareil s'eteint automatiquement.

• Vérifiez si une coupure de courant soudaine est survenue.
  Assurez-vous que le cordon d'alimentation n'est pas débranché.

Signal hors de portée

Le signal est peut'être incompatible. Consultez la section "liste de synchronisations prises en charge"
Pour la source d'entrée VGA, essayez le réglage automatique de l'écran ou réglez les paramètres Horloge et Phase depuis le menu Réglage. Consultez la section "Configurer les paramètres de réglage (pour l'entrée VGA uniquement)".

? L'écran tactile ne répond pas

Assurez-vous que I'ecran n'est pas exposé à la lumière directe du soleil ou à une autre luziere intense.
Pour le raccordement d'un périphérique externe, assurez-vous que le cable USB est correctement raccordé au port USB tactile de l'appareil.

? Si la télécommande ne fonctionne pas

Vérifiez que l'angle de fonctionnement de la télécommande est dirigé à moins de ± 30^ par rapport au récepteur IR de l'appareil.
- Assurez-vous qu'il n'y aucun obstacle entre la télécommande et l'appareil. La distance entre la télécommande et la fenetre du capteur IR ne doit pas dépasser 8 metres.
Assurez-vous que les piles sont inserees correctement et remplacez les piles si elles sont dechargees. Consultez la section "Installation/Remplacement des piles de la telecommande".

INFORMATIONS SUPPLEMENTaires

Entretien

Une maintenance de routine appropriée permet la détction précote des defaults et le maintien de l'aspect neuf de l'appareil.

IMPORTANT! Avant d'effectuer des tâches de nettoyage et de maintenance, assurez-vous de débrancher le cordon d'alimentation de la prise électrique pour éviter une décharge électrique.

Nettoyage de l'écran

• Si l'écran doit être nettoyé, veuilles d'abord débrancher le cordon d'alimentation.
• Veuillez utiliser un chiffon doux, sec et sans poussière pour essuyer l'écran.
• N'utilise pas d'eau ou de nettoyant en vaporisateur pour nettoyer l'appareil.
• Veuillez contacter le centre de service pour le nettoyage interne de l'appareil.

Nettoyage du cadre avant

Utilisez un chiffon sec, doux et non pelucheux pour essuyer le cadre avant.

INFORMATIONS SUPPLEMENTaires

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuilles contacter votre bureau régional.

ÉTATS-UNIS

Telephone réparations :

[phone]

[phone]

[phone]
