Caractéristiques Techniques	Détails
Type de produit	Projecteur
Résolution native	1920 x 1080 (Full HD)
Luminosité	3500 lumens
Contraste	20 000:1
Technologie d'affichage	DLP
Durée de vie de la lampe	4000 heures (mode normal)
Connectivité	HDMI, VGA, USB, Audio out
Poids	2.5 kg
Dimensions	300 x 220 x 100 mm
Utilisation recommandée	Présentations, cinéma maison, jeux vidéo
Maintenance	Nettoyage régulier du filtre, remplacement de la lampe
Sécurité	Éviter l'exposition à l'humidité, ne pas toucher la lampe chaude
Garantie	2 ans

FOIRE AUX QUESTIONS - OP651RKe OPTOMA

Comment installer le projecteur OPTOMA OP651RKe ?

Pour installer le projecteur, placez-le sur une surface plane et stable, à une distance appropriée de l'écran. Branchez le câble d'alimentation et connectez les sources vidéo via HDMI ou VGA.

Pourquoi le projecteur ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment ajuster la mise au point de l'image ?

Utilisez la molette de mise au point située sur le projecteur pour ajuster la netteté de l'image jusqu'à obtenir une clarté optimale.

Que faire si l'image est floue ?

Assurez-vous que le projecteur est correctement positionné par rapport à l'écran. Vérifiez également la mise au point et utilisez la fonction de réglage de la distorsion si disponible.

Comment changer la source d'entrée ?

Appuyez sur le bouton 'Source' de la télécommande ou du panneau de contrôle du projecteur pour faire défiler les options de source disponibles et sélectionnez celle que vous souhaitez utiliser.

Que faire si le son ne fonctionne pas ?

Vérifiez que le volume du projecteur n'est pas réduit à zéro et que les câbles audio sont correctement connectés. Assurez-vous également que la source audio est active.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon en microfibre doux et sec pour essuyer délicatement l'objectif. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Le projecteur surchauffe-t-il ? Que faire ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Si le projecteur continue de surchauffer, éteignez-le et laissez-le refroidir avant de le redémarrer.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions à l'écran pour restaurer les paramètres d'usine.

Où trouver le manuel d'utilisation du OPTOMA OP651RKe ?

Le manuel d'utilisation est disponible sur le site officiel d'Optoma dans la section 'Support' ou peut être inclus dans l'emballage du produit.

MODE D'EMPLOI OP651RKe OPTOMA

Manuel de l'utilisateur Écran plat interactif USB USBFrançais2

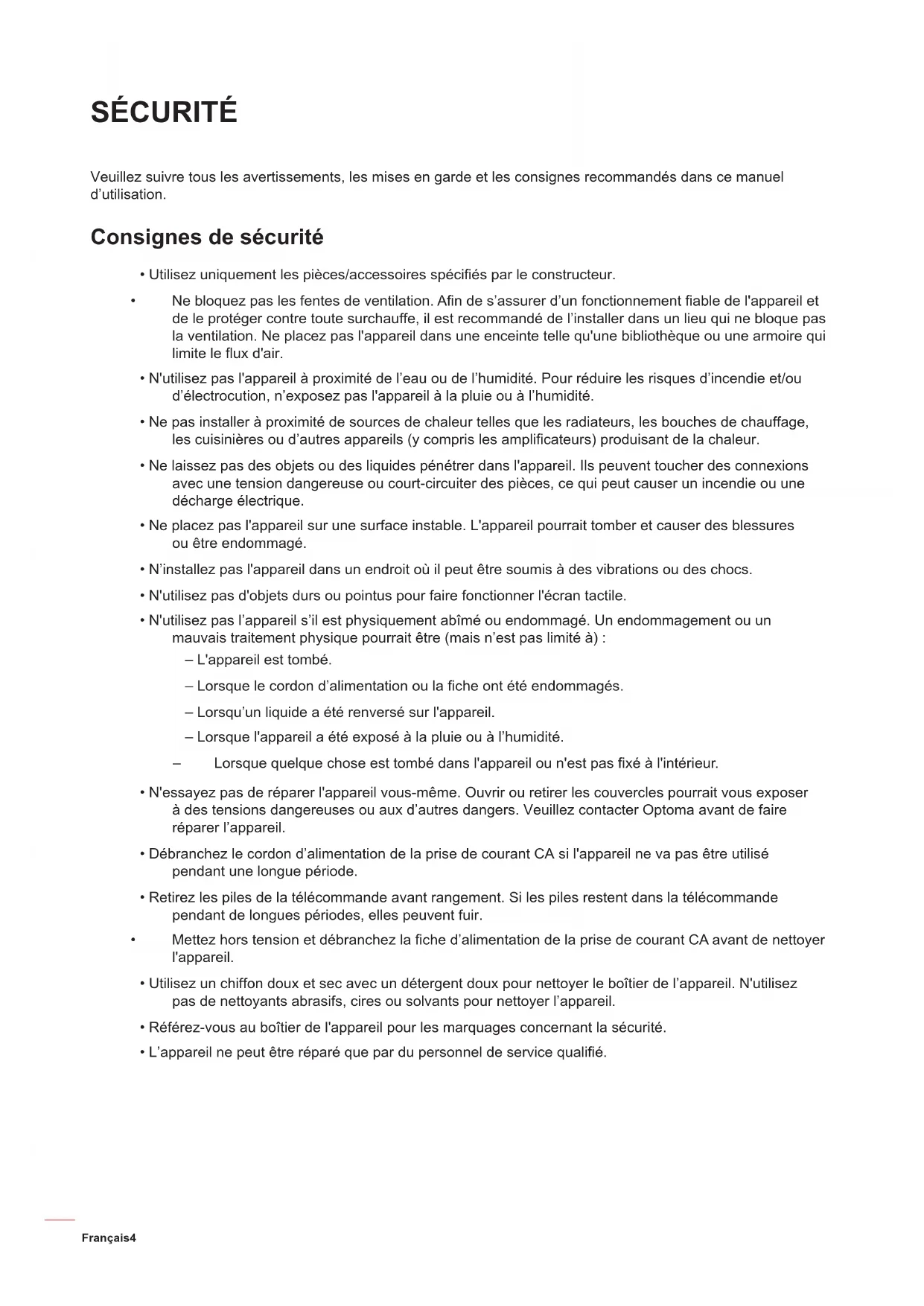

• Utilisez uniquement les pièces/accessoires spéciés par le constructeur.

• Ne bloquez pas les fentes de ventilation. An de s’assurer d’un fonctionnement able de l'appareil et de le protéger contre toute surchauffe, il est recommandé de l’installer dans un lieu qui ne bloque pas la ventilation. Ne placez pas l'appareil dans une enceinte telle qu'une bibliothèque ou une armoire qui limite le ux d'air.

• N'utilisez pas l'appareil à proximité de l’eau ou de l’humidité. Pour réduire les risques d’incendie et/ou d’électrocution, n’exposez pas l'appareil à la pluie ou à l’humidité.

• Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d’autres appareils (y compris les amplicateurs) produisant de la chaleur.

• Ne laissez pas des objets ou des liquides pénétrer dans l'appareil. Ils peuvent toucher des connexions avec une tension dangereuse ou court-circuiter des pièces, ce qui peut causer un incendie ou une décharge électrique.

• Ne placez pas l'appareil sur une surface instable. L'appareil pourrait tomber et causer des blessures ou être endommagé.

• N’installez pas l'appareil dans un endroit où il peut être soumis à des vibrations ou des chocs.

• N'utilisez pas d'objets durs ou pointus pour faire fonctionner l'écran tactile.

• N'utilisez pas l’appareil s’il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n’est pas limité à) : ± L'appareil est tombé. ± Lorsque le cordon d’alimentation ou la che ont été endommagés. ± Lorsqu’un liquide a été renversé sur l'appareil. ± Lorsque l'appareil a été exposé à la pluie ou à l’humidité. ± Lorsque quelque chose est tombé dans l'appareil ou n'est pas xé à l'intérieur.

• N'essayez pas de réparer l'appareil vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d’autres dangers. Veuillez contacter Optoma avant de faire réparer l’appareil.

• Débranchez le cordon d’alimentation de la prise de courant CA si l'appareil ne va pas être utilisé pendant une longue période.

• Retirez les piles de la télécommande avant rangement. Si les piles restent dans la télécommande pendant de longues périodes, elles peuvent fuir.

• Mettez hors tension et débranchez la che d’alimentation de la prise de courant CA avant de nettoyer l'appareil.

• Utilisez un chiffon doux et sec avec un détergent doux pour nettoyer le boîtier de l’appareil. N'utilisez pas de nettoyants abrasifs, cires ou solvants pour nettoyer l’appareil.

• Référez-vous au boîtier de l'appareil pour les marquages concernant la sécurité.

• L’appareil ne peut être réparé que par du personnel de service qualié.Français 5 Avis sur le droit d'auteur Ce documentation, y compris toutes les photos, les illustrations et le logiciel est protégé par des lois de droits d'auteur internationales, avec tous droits réservés. Ni ce manuel ni les éléments stipulés ci-contre ne peuvent être reproduits sans le consentement écrit de l'auteur. © Avis sur le droit d'auteur 2018 Limitation de responsabilité Les informations contenues dans le présent document sont sujettes à des modications sans préavis. Le fabricant ne fait aucune représentation ni garantie par rapport au contenu ci-contre et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adaptabilité pour un objectif quelconque. Le fabricant se réserve le droit de réviser cette documentation et d'apporter des modications de temps à autre au contenu ci-contre sans que le fabricant ne soit dans l'obligation d'avertir les personnes des révisions ou modications qui ont eu lieu. Reconnaissance de marque Kensington est une marque déposée aux États-Unis d'ACCO Brand Corporation avec inscriptions émises et demandes en cours dans d'autres pays du monde entier. HDMI, le logo HDMI et High-Denition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays. Google, le logo Google et Google Drive sont des marques commerciales ou des marques déposées de Google LLC. OneDrive est une marque commerciale de Microsoft Corporation. Tous les autres noms de produits stipulés dans le présent manuel sont les propriétés de leurs détenteurs respectifs et sont reconnus comme tels. FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’Article 15 des Règlements FCC. Ces limites garantissent une protection sufsante contre les interférences dangereuses liées à l’utilisation de l’équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l’énergie fréquence radio et, s’il n’est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio. Cependant, il ne peut être garanti qu’aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l’appareil, l’utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l’appareil sur un circuit différent de celui sur lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour l’aide. Avis : Câbles blindés Toutes les connexions avec d’autres appareils informatiques doivent être effectuées à l’aide de câbles blindés pour rester conforme aux règlements FCC. Mise en garde Les changements et modications non approuvés expressément par le fabricant pourraient annuler la compétence de l’utilisateur, qui est accordée par la FCC, à opérer ce projecteur.Français6 Conditions de fonctionnement Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d’interférences néfastes, et

2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un

fonctionnement indésirable. Avis : Canadian users This Class B digital apparatus complies with Canadian ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada. Déclaration de conformité pour les pays de l’Union européenne

• Directive EMC 2014/30/CE (comprenant les amendements)

• Directive 2014/35/CE sur les basses tensions

• Directive 1999/5/CE R & TTE (si le produit dispose de la fonction RF) WEEE Consignes de mise au rebut Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l’environnement, veuillez le recycler.Français 7 INTRODUCTION Contenu de la boîte Déballez avec précaution et vériez que vous avez les éléments suivants en plus des accessoires standard. Certains des éléments pour des accessoires en option peuvent ne pas être disponibles en fonction du modèle, de la spécication et de votre région d'achat. Consultez votre point de vente à ce sujet. Certains accessoires peuvent varier d'une région à l'autre. La carte de garantie n'est fournie que dans certaines régions. Consultez votre revendeur pour plus d'informations. Accessoires standard Câble tactile USB Câble VGA Stylet d'écriture (x3) Télécommande Piles (pour la télécommande) Manuel de base de l'utilisateur CD du manuel d'utilisation *The product images shown are for illustration purposes only and may not be an exact representation of the product.Optoma reserves the right to change product images and specifications at any time without notice.Interactive FlatBasic User ManualPanelUSB USB Dongle Wi-Fi TP-Link TL-WN725N Cordon d’alimentation Europe Cordon d’alimentation États-Unis Écran plat interactif USB USB Cordon d’alimentation Royaume-Uni Support mural avec xation Vesa pour PC (OWMFP01) Accessoires en option

• OMPC-i5 (PC dans emplacement, processeur Intel i5, RAM 8 Go, SSD 128 Go)

• OMPC-i7 (PC dans emplacement, processeur Intel i7, RAM 8 Go, SSD 256 Go) Remarque : Pour les informations sur la garantie européenne, rendez-vous sur le site www.optoma.com.Français8 INTRODUCTION Description du produit Vue avant USB USB2.0 2.0

No. Élément No. Élément

1. Écran tactile 4. Récepteur IR

2. Emplacements du stylet d'écriture (x2) 5. Ports USB 2.0 (x2)

Bouton d'alimentation avec indicateur LED Remarque : Les ports USB 2.0 avant sont des ports USB à canaux complets. Les ports USB peuvent être utilisés quelle que soit la source d'entrée choisie.Français 9 INTRODUCTION Vue arrière

No. Élément No. Élément

1. Poignées (x2) 10. Prise vidéo composite

2. Emplacement OPS 11. Prise de sortie coaxiale

3. Ports HDMI 2.0 (x3) 12. Port RS232

4. Port USB tactile (x2) 13. Prise de sortie audio

5. Port de sortie HDMI 14. Port LAN

7. Prise d’entrée audio 16. Prise d'entrée CA

8. Port VGA 17. Haut-parleurs 12 W (x2)

9. Ports USB 2.0 (x2) 18. Trous de xation pour support muralFrançais10

INTRODUCTION Télécommande

Alimentation ( ) Allumer/éteindre l'appareil.

Muet ( ) Couper temporairement le son.

3. Démarrer Effectuer la même fonction que la touche Windows sur le clavier d'un ordinateur.

4. Espace Effectuer la même fonction que la touche Espace sur le clavier d'un ordinateur.

Effectuer la même fonction que les touches Alt et Tab sur le clavier d'un ordinateur. En appuyant sur les deux touches, vous pouvez basculer entre toutes les applications ouvertes (fenêtres).Français 11 INTRODUCTION No. Bouton Description

Effectuer la même fonction que les touches Alt et F4 sur le clavier d'un ordinateur. En appuyant sur les deux touches, vous pouvez fermer la fenêtre en cours.

Touches numériques Touches de saisie numérique

8. Afchage Indique la source d'entrée actuelle et des informations.

Répéter ( ) Aucune fonction.

10. Accueil Retourner à l'écran d'accueil.

11. Entrée Sélectionner la source d'entrée.

12. Menu Afcher ou masquer le menu OSD.

Rouge ( ) Verrouiller ou déverrouiller le bouton Alimentation (sur l'appareil) et les fonctions tactiles.

Vert ( ) Verrouiller ou déverrouiller le bouton Alimentation (sur l'appareil).

Jaune ( ) Verrouiller ou déverrouiller la fonction tactile.

Bleu ( ) Figer l'écran.

Vide ( ) Vider l'écran.

Effectuer la même fonction que la touche Backspace (Retour arrière) sur le clavier d'un ordinateur.

Touches de navigation (pqtu) Sélectionner un élément ou une option.

20. Valider Conrmer la sélection.

22. Retour Revenir à l'écran précédent.

Effectuer la même fonction que la touche Page suivante sur le clavier d'un ordinateur.

Touches de canaux Aucune fonction.

Touches de volume Ajustez le niveau du volume.

Effectuer la même fonction que la touche Page précédente sur le clavier d'un ordinateur.

Touches de fonction (F1 ~ F12) Effectuer la même fonction que les touches de fonction F1 ~ F12 sur le clavier d'un ordinateur. Remarque : Si le module PC n'est pas installé dans l'emplacement OPS, les touches liées à l'ordinateur n'auront aucune fonction.Français12

CONFIGURATION ET INSTALLATION

Installation par montage mural Utilisez uniquement le kit de montage mural fourni. Il comprend les éléments suivants : Vis A (x 4) Vis B (x 8) Vis C (x 2) Équerres de montage doubles et support mural Ancrage (x 8) Rondelle (x 8) Spécications du support mural Nom du modèle Grille VESA Type et longueur de vis 65 pouces 600 x 400 mm M8*25L 75 pouces 800 x 400 mm M8*25L 86 pouces 800 x 600 mm M8*25L 482mm 800mm404mm400mm4-M8×25mm 65 pouces 75 pouces 280mm600mm594mm800mm4-M8×25mm 86 poucesFrançais 13

CONFIGURATION ET INSTALLATION

Pour monter l'appareil sur le mur, effectuez les étapes suivantes :

1. Installez les équerres de montage doubles sur l'arrière de l'appareil. Puis xez les supports avec

2. Percez huit petits trous sur l'emplacement de montage et insérez les ancrages dans les trous.

3. Positionnez le support mural sur le mur. Fixez ensuite le support mural avec huit vis (B) via les

rondelles dans les ancrages installés sur le mur. BFrançais14

CONFIGURATION ET INSTALLATION

4. Alignez et xez les équerres de montage doubles sur le support mural.

5. Fixez les équerres de montage doubles et le support mural avec deux vis (C).

• Capacité de charge maximale du kit de montage mural : 160 kg (352 lb).

• Le support mural doit être installé dans un mur en béton pour assurer la solidité de l'installation.

• Les vis doivent être serrées fermement. Cependant, pour éviter d’endommager les équerres de montage, le support mural ou l'appareil, ne serrez pas trop les vis.

• L'installation doit uniquement être effectuée par des techniciens qualiés. Une installation incorrecte peut causer la chute ou le dysfonctionnement de l'appareil.

• Veuillez noter que tout dommage résultant d’une mauvaise installation annulera la garantie.Français 15

CONFIGURATION ET INSTALLATION

Installation d'un mini-ordinateur externe Installez le support pour mini-PC sur la face arrière du support mural. Effectuez ensuite l'une des opérations suivantes pour installer le mini-ordinateur :

• Installez les vis sur le mini-ordinateur. Alignez et xez ensuite le mini-ordinateur sur le support pour mini-PC.

• Alignez et installez le mini-ordinateur sur le support pour mini-PC. Puis xez-le avec quatre vis. OUFrançais16

CONFIGURATION ET INSTALLATION

Installation par montage sur socle (en option) Le kit de montage sur socle comprend les éléments suivants : Porte-stylet (x1) Roue (x4) Vis J (x16) Vis H (x4) Écrou G (x4) Rondelle G1 (x4) Rondelle de blocage à bague fendue G2 (x4) Pied du socle (x2) Base du socle (x1) Vis K (x4) Rondelle K1 (x4) Écrou K2 (x4) Pour monter l'appareil sur le socle, effectuez les étapes suivantes :

1. Installez les équerres de montage doubles sur l'arrière de l'appareil. Puis xez les supports avec

Remarque : Les équerres de montage doubles, le support mural et les vis (A) sont inclus dans le kit de montage mural. Consultez “Installation par montage mural” en page 12.Français 17

CONFIGURATION ET INSTALLATION

2. Retournez la base du socle an de voir les trous de vis pour la roue. Installez ensuite la roue dans son

emplacement et xez-la avec quatre vis (J). Répétez la même procédure pour installer les trois autres roues.

3. Placez la base du socle sur une surface stable. Installez ensuite le pied du socle sur son emplacement

et xez les deux entretoises avec deux écrous (G) via les rondelles (G2 et G1). Répétez la même procédure pour installer un autre pied de socle.

4. Alignez le porte-stylet avec les trous

de vis sur la partie centrale des pieds. Puis xez le porte-stylet avec quatre vis (H).

5. Installez le support mural sur la partie

supérieure des pieds. Insérez ensuite les vis (K) via les trous de vis depuis la face arrière des pieds.

6. Placez les rondelles (K1) et les

écrous (K2) dans les vis. Serrez ensuite les écrous (K2) pour xer le support mural en place.

7. Alignez et accrochez les équerres de montage doubles sur le support mural installé sur les pieds du

Utilisation de la télécommande Installation/Remplacement des piles de la télécommande Deux piles AAA sont fournies pour la télécommande. IMPORTANT ! Remplacez les piles uniquement par d'autres du même type ou d'un type équivalent.

1. Retirez le couvercle du compartiment des piles.

2. Insérez les deux piles en respectant la polarité (+/-) comme indiqué à l'intérieur du compartiment des

3. Remettez le couvercle.

Une mauvaise utilisation des piles peut causer des fuites de produits chimiques ou explosions. Veillez à suivre les instructions ci-dessous.

• Ne mélangez pas des piles de différents types. Différents types de piles peuvent avoir des caractéristiques différentes.

• Ne mélangez pas piles neuves et usées. Mélanger des piles neuves et usagées peut réduire la durée de vie des nouvelles piles ou causer des fuites de produits chimiques pour les anciennes piles.

• Retirez les piles dès qu’elles sont épuisées. Les produits chimiques des piles peuvent entrer en contact avec la peau et causer des rougeurs. Si vous remarquez une fuite de produit chimique, essuyez soigneusement avec un chiffon.

• Les piles fournies avec ce produit peuvent avoir une durée de vie plus courte en fonction des conditions de stockage.

• Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles.

• Lorsque vous rejetez la pile, vous devez suivre les réglementations locales ou nationales.Français20

CONFIGURATION ET INSTALLATION

Portée de fonctionnement de la télécommande Lors de l'utilisation de la télécommande, assurez-vous de la diriger à moins de ±30° par rapport au récepteur IR de l'appareil. La distance entre la télécommande et la fenêtre du capteur IR ne doit pas dépasser 8 mètres.

• Assurez-vous de l'absence d'obstacles qui pourraient gêner le faisceau infrarouge entre la télécommande et la fenêtre du capteur IR de l'appareil.

• Assurez-vous que l'émetteur IR de la télécommande n'est pas utilisé directement à la lumière du soleil ou sous des lampes uorescentes.

• Si la télécommande se trouve à proximité de lampes uorescentes de type inverseur, elle pourrait occasionnellement cesser de fonctionner.

• Si la télécommande et l'appareil sont très rapprochés, la télécommande peut cesser de fonctionner. USB USB

Réaliser le branchement Branchement à l'alimentation

1. Branchez une extrémité du cordon d'alimentation à la prise AC In (Entrée CA) de l'appareil.

2. Branchez l'autre extrémité du cordon d’alimentation à une prise électrique ou à une alimentation

3. Passez l'interrupteur Alimentation sur MARCHE (I). L'appareil passe automatiquement en mode

veille. Raccordement à des périphériques externes IMPORTANT ! Pour utiliser la fonction d'écran tactile, assurez-vous de raccorder une extrémité du câble USB au port USB tactile de l'appareil et l'autre extrémité du câble au port USB de votre périphérique externe. Raccordement d'entrée HDMI

• Raccordez votre ordinateur à l'appareil à l'aide d'un câble HDMI.

HDMI IN 1 HDMI IN 2TOUCH

• Raccordez votre source vidéo à l'appareil à l'aide d'un câble HDMI. HDMI IN 1 HDMI IN 2Français22

CONFIGURATION ET INSTALLATION

Raccordement d'entrée VGA Raccordez votre ordinateur à l'appareil à l'aide d'un câble VGA. Remarque : Pour l'entrée audio, raccordez une extrémité d'un câble audio à la prise Audio In (Entrée audio) de l'appareil et l'autre extrémité du câble à la prise audio de votre ordinateur.

PC AUDIO IN TOUCHVGA IN

Raccordement d'entrée AV Raccordez votre appareil A/V à l'appareil à l'aide d'un câble vidéo approprié. AV IN Raccordement de sortie audio Raccordez vos haut-parleurs externes à l'appareil à l'aide d'un câble audio. AUDIO OUTFrançais 23

CONFIGURATION ET INSTALLATION

Raccordement de sortie coaxiale Raccordez votre équipement audio à l'appareil à l'aide d'un câble coaxial. COAX OUT Raccordement de sortie HDMI Raccordez votre projecteur à l'appareil à l'aide d'un câble HDMI. HDMI OUT Raccordement USB Raccordez votre périphérique USB à l'appareil à l'aide d'un câble USB. Remarque : Pour le raccordement d'une clé USB ou d'un dongle Wi-Fi, branchez-la/le simplement dans l'un des ports USB disponibles. USB 3.0 USB 3.0 USB USB USB 2.0 USB 2.0Français24

CONFIGURATION ET INSTALLATION

Raccordement RS232 Raccordez votre ordinateur à l'appareil à l'aide d'un câble RS232. RS232 Raccordement LAN Raccordez votre routeur à l'appareil à l'aide d'un câble Ethernet. LAN Connexion Wi-Fi Branchez le dongle Wi-Fi dans l’un des ports USB arrière. Il peut recevoir le signal dans une zone où un réseau Wi-Fi est présent. USB 3.0 USB 3.0 USB 2.0 USB 2.0Français 25

UTILISATION DE L'APPAREIL

Mise sous tension/hors tension Marche Remarque : Après avoir correctement branché le cordon d'alimentation, assurez-vous que l'interrupteur Alimentation est positionné sur MARCHE (I). Appuyez sur le bouton Alimentation pour allumer l’appareil. L'indicateur LED s'allume en bleu, indiquant qu'il est prêt à être utilisé. Remarque : Vous pouvez également appuyer sur le bouton de la télécommande pour allumer l'appareil. USB USB Mise hors tension Appuyez sur le bouton Alimentation pendant 3 secondes pour éteindre l’appareil. Lorsque l'indicateur LED s’allume en rouge, cela indique que l'appareil est passé en mode veille. Remarque :

• Vous pouvez également appuyer sur le bouton de la télécommande pour éteindre l'appareil.

• L'appareil consomme toujours de l'électricité lorsqu'il est en mode veille. Il est vivement recommandé de débrancher le cordon d'alimentation de la prise électrique si l'appareil ne va pas être utilisé pendant une longue période.Français26

UTILISATION DE L'APPAREIL

Assistant de conguration L’assistant de conguration apparaît à l’écran lorsque vous allumez votre appareil pour la première fois. Remarque : Cet appareil est équipé d'un écran tactile. Vous pouvez appuyer simplement sur l'écran tactile pour faire fonctionner votre appareil.

1. Sélectionner la langue du menu OSD (afchage à l’écran).

2. Si vous souhaitez connecter votre appareil à Internet, sélectionnez l'un des réseaux disponibles et

appuyez sur CONNEXION. Dans le cas contraire, sélectionnez IGNORER. IMPORTANT !

• Pour vous connecter à un réseau sans l, assurez-vous que le dongle Wi-Fi est branché correctement à l'un des ports USB.

• Si vous vous connectez à un réseau sécurisé, vous devez saisir le mot de passe uniquement lors de la première connexion.Français 27

UTILISATION DE L'APPAREIL

3. Congurez les paramètres relatifs à la date et à l'heure. Sélectionnez ensuite SUIVANT pour

4. Lisez les pratiques Optoma, y compris les Conditions générales d'utilisation, la Politique de

condentialité et la Politique relative aux cookies. Appuyez ensuite sur J’ACCEPTE pour terminer la conguration. L'appareil est maintenant prêt à être utilisé.Français28

Vue d'ensemble de l'écran d'accueil L'écran d'accueil s'afche chaque fois que vous démarrez l'appareil. Raccourci barre d'outils masquée Date et heure actuelles Clé USB (apparaît uniquement lorsque la clé USB est branchée dans le port USB) Raccourcis des applications Paramètres généraux raccourci de menu Liste des applications Statut de la connexion réseau Raccourci barre d'outils masquée Pour naviguer dans l'écran d'accueil, vous pouvez faire ce qui suit :

• Sélectionner une option : appuyez simplement sur l'élément souhaité.

• Ajuster le réglage : faites glisser le curseur vers la gauche/droite ou dans le sens des aiguilles d'une montre/ dans le sens inverse des aiguilles d'une montre.

• Ouvrir la barre d’outils masquée : appuyez sur ou sur le côté gauche/droit de l’écran. Remarque :

• Sauf indication contraire, cette section décrit les opérations de l'appareil avec les gestes tactiles.

• Alternativement, vous pouvez également utiliser la télécommande pour faire fonctionner l'appareil.Français 29

Cadre général Pour l'écran d'accueil, appuyez sur Entrée an d'ouvrir le menu Cadre général. Le menu Cadre général est composé de 2 pages. Pour passer à la deuxième page, appuyez sur ● ● ● dans le coin supérieur droit de la page principale. Page principale Deuxième page Remarque : Vous pouvez également accéder au menu Cadre général quelle que soit la page sur laquelle vous vous trouvez. Faites simplement glisser le bas de l'écran vers le haut. USB USBFrançais30

Sélectionner une source d'entrée Sur la page principale Cadre général, la source d'entrée disponible est indiquée par l'icône ●. Pour changer la source d'entrée, appuyez simplement sur la source d'entrée souhaitée. Remarque :

• Pour plus d'informations sur le raccordement des appareils, consultez la section “Réaliser le branchement”.

• L'option PC n'est disponible que si le module PC est correctement installé dans l'emplacement OPS de l'appareil. Activation de la fonction Faible lumière bleue IMPORTANT ! Des études ont démontré que, de la même manière que les rayons ultraviolets peuvent causer des lésions oculaires, les rayons de lumière bleue à courte longueur d’onde provenant des écrans peuvent causer une fatigue visuelle, des détériorations de la rétine et affecter la vision au l du temps. La fonction Optoma Low Blue Light (Faible lumière bleue) est une fonction de protection des yeux permettant de réduire la lumière bleue. Dans la page principale Cadre général, faites coulisser le commutateur Faible lumière bleue vers la droite pour activer la fonction. Remarque : Pour protéger vos yeux en cas d'utilisation prolongée de l'écran, nous vous recommandons vivement de procéder comme suit :

• Reposez vos yeux pendant 10 minutes au bout de 2 heures d'utilisation continue.

• Levez les yeux en direction de vos sourcils, puis roulez vos yeux en décrivant un grand cercle après quelques heures.

• Toutes les 20 minutes de visualisation de l'écran, regardez au loin pendant 20 secondes.

• Si vos yeux sont douloureux, fermez les yeux pendant une minute.Français 31

Régler le niveau du volume Dans la page principale Cadre général, faites glisser la barre du curseur vers la droite/gauche pour régler le niveau du volume. Réglage du niveau du rétroéclairage Dans la page principale Cadre général, faites glisser la barre du curseur vers la droite/gauche pour régler le niveau du rétroéclairage.Français32

Conguration des paramètres audio Dans la deuxième page Cadre général, sélectionnez Audio pour congurer les paramètres audio. Effectuez ensuite les étapes suivantes :

• Sélectionnez le mode sonore souhaité parmi l’une des options disponibles : Standard, Réunion, Classe ou Coutume. Remarque : Si le paramètre du mode sonore est réglé sur Coutume, vous pouvez personnaliser les paramètres audio en réglant le niveau du volume, des graves, des aigus ou de la balance en fonction de vos préférences.

• Faites coulisser le commutateur Muet vers la droite pour activer la fonction muet. Mode sonore prédéni Personnaliser les paramètres audio Muet Conguration des paramètres de l'écran Dans la deuxième page Cadre général, sélectionnez Écran pour congurer les paramètres de l'écran. Effectuez ensuite les étapes suivantes :

• Sélectionnez le rapport d'aspect souhaité parmi l’une des options disponibles : 4:3, 16:9 ou PTP.

• Faites coulisser le commutateur Changement de pixels vers la droite pour activer la fonction de décalage de pixels. Remarque : Lorsque la fonction est activée, elle permet d'éviter la rétention d’images. Changement de pixels Options de rapport d'aspectFrançais 33

Conguration des paramètres d'afchage Dans la deuxième page Cadre général, sélectionnez Afchage pour congurer les paramètres d'afchage. Effectuez ensuite les étapes suivantes :

• Sélectionnez le mode d'afchage souhaité parmi l’une des options disponibles : Standard, Lumineux, Doux ou Coutume. Remarque : Si le paramètre du mode d'afchage est réglé sur Coutume, vous pouvez personnaliser les paramètres d'afchage en réglant le niveau de luminosité, de contraste, de teinte (disponible uniquement sur l'entrée AV) ou de netteté (disponible uniquement sur l'entrée AV) en fonction de vos préférences.

• Sélectionnez la température de couleur souhaitée parmi l’une des options disponibles : Standard, Froid ou Chaud. Mode d'afchage prédéni Personnaliser les paramètres d'afchage Options de température de couleurs Congurer les paramètres de réglage (pour l'entrée VGA uniquement) Dans la deuxième page Cadre général, sélectionnez Ajuster pour congurer les paramètres de l'écran pour la source d'entrée VGA. Effectuez ensuite les étapes suivantes :

• Sélectionnez Position H ou Position V pour régler la position horizontale et la position verticale de l'image.

• Sélectionnez Horloge pour régler le bruit vertical de l’image.

• Sélectionnez Phase pour régler le bruit horizontal de l’image.

• Sélectionnez Auto pour régler automatiquement l'image sur ses valeurs optimisées de position, d'horloge et de phase.Français34

Barre d'outils latérale Appuyez sur ou pour ouvrir la barre d'outils latérale. Vous pouvez faire glisser le panneau pour changer sa position à l'écran. Barre d'outils latérale

• Pour masquer la barre d’outils, appuyez sur .

• Pour revenir à l'écran précédent, appuyez sur .

• Pour revenir à l'écran d'accueil, appuyez sur .

• Pour accéder au menu Cadre général, appuyez sur . Afchage des tâches récentes Appuyez sur pour afcher toutes vos applications récemment utilisées.

• Appuyez sur l'application que vous voulez lancer.

• Pour supprimer l'application de la liste, faites-la glisser vers la gauche ou la droite.

• Pour effacer la liste, appuyez sur .Français 35

Outil d'annotation Appuyez sur pour ouvrir l'outil d'annotation. Dans ce mode, vous pouvez faire ce qui suit :

• Appuyez sur pour écrire et dessiner à l'écran. Remarque : Vous pouvez changer la couleur du crayon en appuyant plusieurs fois sur .

• Appuyez sur pour mettre en surbrillance l'élément à l'écran. Remarque : Vous pouvez changer la couleur du surligneur en appuyant plusieurs fois sur .

• Pour effacer toutes les annotations à l'écran, appuyez sur . Remarque : Vous pouvez également utiliser la paume de votre main pour effacer les zones de vos textes écrits ou de vos dessins.

• Pour effectuer une capture de tout l'écran, appuyez sur .

• Pour quitter le mode en cours, appuyez sur .Français36

Gel de l'écran Appuyez sur pour ger l'écran actuel. Dans ce mode, vous pouvez faire ce qui suit :

• Pour faire un zoom avant, appuyez sur . Vous pouvez ensuite faire un panoramique et déplacer l'image. Remarque : Chaque appui augmente le grossissement.

• Pour faire un zoom arrière, appuyez sur .

• Pour restaurer l'image à sa taille d'origine, appuyez sur .

• Pour quitter le mode en cours, appuyez sur .Français 37

Autres utilitaires Appuyez sur pour accéder à d'autres utilitaires tels que Projecteur, Compte à rebours, Chronomètre et AirShare.

• Appuyez sur pour activer la fonction de projecteur. Le projecteur peut servir à attirer l'attention de l'auditoire sur une partie spécique du tableau.

• Appuyez sur pour utiliser la fonction de compte à rebours.

• Appuyez sur pour utiliser la fonction de chronomètre. AirShare Appuyez sur pour accéder à AirShare. Un code QR apparaît à l'écran. Pour rejoindre la salle de classe virtuelle, effectuez les étapes suivantes :

1. Connectez l'appareil à un réseau disponible.

2. Sur votre appareil mobile, activez la fonction Wi-Fi. Puis connectez-vous au même réseau que

l'appareil. IMPORTANT !

• L'appareil et votre appareil mobile doivent être connectés au même réseau Wi-Fi.

• Pendant le fonctionnement, assurez-vous de pouvoir accéder à Internet.Français38

3. Numérisez le code QR. Saisissez ensuite votre nom et appuyez sur Entrer pour rejoindre la classe.

4. Sur l'appareil, appuyez sur ACCÉDER À LA CLASSE pour démarrer la séance de classe.

Pour participer à la classe, procédez comme suit : Lancez l'application Note pour ouvrir un tableau virtuel. Vous pouvez ensuite utiliser les fonctions suivantes : a. Voter

1. Appuyez sur pour accéder à l'interface Voter.

2. Sélectionnez Un seul choix ou Choix multiple pour dénir le type de réponse.Français 39

3. Appuyez sur EMPEZAR pour commencer à répondre à la question.

4. Le participant peut répondre en sélectionnant la réponse sur l'écran de l'appareil mobile et appuyer

5. Pour fermer la séance de réponses, appuyez sur TERMINER. Les statistiques de réponse sont

• Appuyez sur pour passer à la séance d'explications. L'instructeur peut ensuite expliquer au(x) participant(s) la solution à la question.

• Appuyez sur pour fermer la page Statistiques de réponses.Français40

1. Appuyez sur pour accéder au mode Répondeur. Appuyez ensuite sur COMMENCER! pour

démarrer le mode Réponse.

2. Lorsque la fonction est activée, la première personne qui appuie sur OK a le droit de répondre. Par

exemple, si Sawyer est le premier à appuyer sur OK, il a le droit de répondre à la question.Français 41

1. Appuyez sur pour activer la fonction de message. Par défaut, cette fonction est désactivée.

2. Sur l'appareil mobile, appuyez sur Bulle pour passer à l'écran Message. Saisissez ensuite votre

message dans la zone de texte de commentaire et appuyez sur Envoyer. Le message de diffusion apparaît sur l’écran de l'appareil. Remarque :

• Appuyez sur pour afcher le code QR et permettre à davantage de participants de rejoindre la classe.

• Appuyez sur pour quitter AirShare.Français42

Cloud Drive Appuyez sur pour créer un compte an d'accéder à Cloud Drive. Pour créer un compte :

1. Appuyez sur Add Account.

2. Sélectionnez le type de disque.

3. Suivez les instructions à l'écran pour créer un compte ou vous connecter à votre compte existant.

Votre compte apparaît dans la liste après une connexion réussie. Remarque : Pour protéger vos données personnelles, vous êtes déconnecté automatiquement de Google Drive/ OneDrive lorsque l'appareil est éteint.Français 43

Paramètres avancés Pour l'écran d'accueil, appuyez sur Paramètres an d'ouvrir le menu Paramètres. Catégorie Options Description Sans l et réseau Wi-Fi Congurer les paramètres réseau sans l. Ethernet Congurer les paramètres réseau laire. Plus Accéder à plus de fonctions. Partager SAMBA Activer/Désactiver le service SAMBA. Avec cette option activée, vous pouvez partager les dossiers des IFP avec d'autres appareils sur le même réseau. Pour télécharger les données des IFP sur des PC, vous devez établir une connexion via l'adresse IP. Vous pouvez ensuite dénir le mot de passe du compte pour plus de sécurité. Email Congurer les paramètres du serveur de messagerie SMTP. Appareil Afchage Dénir le papier peint et exécuter la fonction de décalage de pixels. Stockage Afcher l’espace total/l'espace libre de l'appareil/du stockage portable. Son Activer ou désactiver le son tactile. Applications Afcher l'utilisation de la mémoire, les autorisations et d'autres informations pour chaque application. Personnel Sécurité Accéder aux paramètres de sécurité avancés et dénir les droits d'installation des applications tierces. Langue et saisie Dénir la langue de l'afchage à l'écran et congurer d'autres options de saisie. Démarrage et arrêt Congurer le canal de démarrage, la veille après le démarrage et dénir la minuterie de programmation pour allumer/éteindre régulièrement l'appareil. Mot de passe Dénir ou modier le mot de passe du verrouillage d'écran. Alias canal Changer le nom des sources d'entrée. Autre règlage Congurer le canal de la barre d'outils latérale et les paramètres d'écriture de Note. Système Date et heure Congurer les paramètres de la date et de l'heure. À propos de la tablette Afcher les informations système. Remarque : Appuyez sur pour quitter le menu Paramètres.Français44

Conguration des paramètres réseau Réseau sans l IMPORTANT ! Pour vous connecter à un réseau sans l, assurez-vous que le dongle Wi-Fi est branché correctement à l'un des ports USB situés à l'arrière.

USB 3.0 USB 3.0 USB 2.0 USB 2.0

1. Depuis l'écran d'accueil, sélectionnez Paramètres → Wi-Fi. Faites ensuite coulisser le commutateur

Wi-Fi vers la droite pour activer la fonction Wi-Fi.

2. Sélectionnez l'un des réseaux disponibles et appuyez sur SE CONNECTER.

Remarque : Si vous vous connectez à un réseau sécurisé, vous devez saisir le mot de passe uniquement lors de la première connexion.Français 45

1. Branchez une extrémité du câble Ethernet au port LAN de l'appareil.

2. Raccordez l'autre extrémité du câble Ethernet au routeur.

3. Depuis l'écran d'accueil, sélectionnez Paramètres → Ethernet. Faites ensuite coulisser le

commutateur Ethernet vers la droite pour activer la fonction de réseau laire.

4. Congurer les paramètres réseau nécessaires.

• Cochez la case DHCP pour permettre à l'appareil d'obtenir automatiquement une adresse IP depuis votre réseau.

• Cochez la case IP address pour congurer manuellement les paramètres d'adresse IP, passerelle, masque de réseau, DNS et proxy.Français46

UTILISATION DES APPLICATIONS

Depuis l'écran d'accueil, appuyez sur Applications pour afcher la liste des applications. IMPORTANT ! Le système d'exploitation Android 7.0 intégré n'est pas un Android standard. En tant que tel, Google Play n'est pas disponible dans la liste des applications. L'application tierce installée ne fonctionnera peut-être pas correctement si elle n'est pas conçue pour IFP. Optoma ne garantit pas que ces applications installées automatiquement peuvent fonctionner. Remarque : Pour installer une application tierce, vous devez d'abord activer le paramètre Sources inconnues (Paramètres → Sécurité → Sources inconnues). Vous pouvez ensuite installer le chier APK (Android Package) téléchargé sur votre système.Français 47

UTILISATION DES APPLICATIONS

Remarque Avec l'application Note, vous pouvez écrire, griffonner ou dessiner sur le tableau virtuel. Élément Description Menu Afcher plus d'options. Pour plus de détails, consultez la section “Options avancées”. Quitter Quitter l'application Note. Code QR Exporter le chier et créer un code QR. Remarque : Avant de numériser le code QR pour afcher le chier, assurez-vous que l'appareil et votre appareil mobile sont connectés au même réseau Wi-Fi. Sélectionner Sélectionner un objet sur le tableau.Français48

UTILISATION DES APPLICATIONS

Élément Description Crayon Écrire ou dessiner un trait de forme libre. Appuyez pour sélectionner le type de crayon souhaité et congurer le style de trait, y compris son épaisseur et sa couleur. Gomme Effacer les zones de vos textes écrits ou de vos dessins. Sélectionnez en dessinant un cercle autour de la zone que vous souhaitez effacer. Remarque : Vous pouvez également utiliser la paume de votre main pour effacer l’élément sur le tableau. USB USB Tout effacer Effacer tous les textes écrits ou tous les dessins sur le tableau virtuel. Forme géométrique Dessiner une forme géométrique. Appuyez pour sélectionner la forme 2D ou 3D souhaitée avec plusieurs options de couleurs.Français 49

UTILISATION DES APPLICATIONS

Élément Description Écran partagé Diviser l'écran en deux sections. Remarque : Vous pouvez dénir une couleur et une épaisseur de crayon différente pour écrire dans chaque section. Panoramique et zoom Faites glisser pour faire un panoramique et déplacer l'image. Appuyez ensuite pour faire un zoom avant ou arrière.Français50

UTILISATION DES APPLICATIONS

Élément Description Peinture Accéder au panneau de peinture. Dans le panneau de peinture, vous pouvez modier le style du crayon/pinceau et sa couleur, vous pouvez également personnaliser les paramètres des couleurs. Annuler Annuler le dernier changement. Rétablir Rétablir la dernière annulation. Ajouter une page Ajouter une nouvelle page.Français 51

UTILISATION DES APPLICATIONS

Options avancées Appuyez sur pour accéder à plus d'options. Options Description Nouveau Créer un nouveau chier. Ouvrir Ouvrir le chier au format *.enb. Enregistrer Enregistrer le contenu actuel sous forme de chier ENB. Importer Importer un chier IMG, PDF ou SVG dans le didacticiel. Exporter Exporter le contenu actuel sous forme de chier IMG, PDF, SVG ou IWB. Stockage en ligne Exporter et télécharger le chier actuel dans Google Drive ou OneDrive. Arrière-plan Changer la couleur d'arrière-plan actuelle du tableau et son modèle. Envoyer un e-mail Partager le contenu actuel par e-mail. Luminosité activée/ Luminosité désactivée Activer/désactiver la fonction de réglage automatique de la luminosité.Français52

UTILISATION DES APPLICATIONS

Partage d'écran Sélectionnez Partage d'écran pour projeter l'afchage de votre appareil mobile ou de votre ordinateur sur l'appareil via la connexion Wi-Fi. IMPORTANT !

• Le projecteur et votre appareil mobile/ordinateur doivent être connectés au même réseau Wi-Fi.

• Pendant le fonctionnement, assurez-vous de pouvoir accéder à Internet. Tableau de compatibilité de l'application ShareSender Système d’exploitation Version disponible Windows Windows 7/8/10 Mac OSX 10.8 ou version ultérieure iPhone IOS 9.0 ou version ultérieure Android Android 5.0 ou version ultérieure Chrome Book Chrome OS 65 ou version ultérieure Appareil mobile Lorsque l'écran des instructions de conguration apparaît, numérisez le code QR pour télécharger et installer l'application Share Sender (Partage d’écran) sur votre appareil mobile.Français 53

UTILISATION DES APPLICATIONS

Pour partager l'écran, effectuez les étapes suivantes :

1. Lancez l'application Share Sender. Puis saisissez le mot de passe pour établir la connexion.

Remarque : Vous pouvez obtenir le mot de passe pour la conguration de la connexion sans l sur l'écran des instructions de conguration.

2. Appuyez sur Démarrer. Lorsqu'un message contextuel apparaît à l'écran, appuyez sur DÉMARRER

MAINTENANT pour continuer. L'afchage de votre appareil mobile est projeté automatiquement sur l'écran de l'appareil. Pour arrêter le partage de l'écran, appuyez sur Arrêter.Français54

UTILISATION DES APPLICATIONS

Les fonctions disponibles dans cette application sont les suivantes : Options Description Stockage Écouter la musique stockée dans votre appareil mobile. Photo Afcher les photos stockées dans votre appareil mobile. Fichier Afcher les chiers stockés dans votre appareil mobile. Caméra Activer la caméra de votre appareil mobile et transférer l'image capturée par la caméra vers l'appareil. Télécommande Utiliser votre appareil mobile comme télécommande pour contrôler l'appareil. Application Votre téléphone portable lance à distance les applications installées sur l'appareil. Ordinateur de bureau Mettre en miroir l'écran de l'appareil sur votre appareil mobile. Vous pouvez utiliser votre appareil mobile pour faire fonctionner l'appareil. Remarque : Pour utiliser les fonctions disponibles dans cette application, sélectionnez une option et appuyez sur DÉCONNECTÉ pour continuer à utiliser la fonction d'afchage sans l. Ordinateur Rendez-vous à l'adresse https://www.optoma.com/ifp/ pour télécharger l'application Share Sender. Installez ensuite l'application sur votre ordinateur.Français 55

UTILISATION DES APPLICATIONS

Pour partager l'écran :

1. Lancez l'application Share Sender. Puis saisissez le mot de passe pour établir la connexion.

Remarque : Vous pouvez obtenir le mot de passe pour la conguration de la connexion sans l sur l'écran des instructions de conguration.

2. Une fois connecté, appuyez sur Partager écran. L'afchage de votre ordinateur est projeté

automatiquement sur l'écran de l'appareil. Pour arrêter le partage de l'écran, appuyez sur Arrêter.Français56

UTILISATION DES APPLICATIONS

Finder Sélectionnez Finder pour gérer les chiers et les applications. Gestion des chiers Rechercher le chier ou le dossier que vous souhaitez afcher. Vous pouvez ensuite faire ce qui suit : Élément Description Quitter Quitter l'application Finder. Trier Sélectionnez le type de tri. Vignettes Afcher les chiers/dossiers dans la vue Miniatures. Liste Afcher les chiers/dossiers dans la vue Liste. Sélectionner Passer en mode sélection multiple. Nouveau dossier Créer un nouveau dossier. Copier Copier le(s) élément(s) sélectionné(s). Coller Coller le(s) élément(s) sélectionné(s). Couper Couper le(s) élément(s) sélectionné(s). Supprimer Supprimer le(s) élément(s) sélectionné(s). Renommer Renommer le chier/dossier. Envoyer Copier le(s) élément(s) sélectionné(s) sur un autre support de stockage.Français 57

UTILISATION DES APPLICATIONS

Élément Description Désélectionner Désélectionner le(s) élément(s) sélectionné(s). Tout sélectionner Sélectionner tous les éléments sélectionnés. Remarque : Si vous vous connectez à Cloud Drive, vous pouvez également accéder aux chiers présents dans votre stockage Cloud ici. Lecture de chiers multimédia Format multimédia pris en charge Type de support Format pris en charge Vidéo Format vidéo pris en charge (codec) jusqu'à la résolution 4K :

• *.mp3 (MPEG Layer 3 : 32 Kbps~320 Kbps, taux d'échantillonnage 32 KHz~48 KHz)

• *.wav (PCM : Max 320 Kbps, taux d'échantillonnage 48 kHz max / ADPCM : 384 Kbps, taux d'échantillonnage 8 KHz ~ 48 Khz)

• *.m4a (ACC : 24 kbps ~ 384 kbps, taux d'échantillonnage 16 KHz~48 KHz)

• *.ogg (Vorbis : Max 320 Kbps, taux d'échantillonnage 8 KHz~48 KHz) Image Format d'image pris en charge (avec la résolution maximale) :

Lecture de vidéos Sélectionnez la vidéo que vous souhaitez lire et appuyez sur pour démarrer la lecture. Pendant la lecture, vous pouvez faire ce qui suit : Élément Description Volume Ajustez le niveau du volume. Vidéo précédente Passer à la vidéo précédente. Pause Interrompre la lecture. Pour reprendre, appuyez sur . Vidéo suivante Passer à la vidéo suivante. Liste de lecture/ Lecture multiple Afcher la liste de lecture. Pour activer la lecture multiple, sélectionnez une vidéo dans la liste. Pour quitter la lecture multiple, appuyez sur et OUI. Remarque : Pour arrêter la lecture à tout moment, appuyez sur ou pour afcher la barre d'outils latérale. Puis appuyez sur .Français 59

UTILISATION DES APPLICATIONS

Lecture de musique Sélectionnez la chanson que vous souhaitez lire et appuyez sur pour démarrer la lecture. Pendant la lecture, vous pouvez faire ce qui suit : Élément Description Répéter Sélectionner le mode de répétition. Pause Interrompre la lecture. Pour reprendre, appuyez sur . Piste précédente Passer à la piste précédente. Piste suivante Passer à la piste suivante. Liste de lecture Afcher la liste de lecture. Remarque : Pour arrêter la lecture à tout moment, appuyez sur ou pour afcher la barre d'outils latérale. Puis appuyez sur .Français60

UTILISATION DES APPLICATIONS

Visualisation de photos Appuyez pour sélectionner une photo et afcher la photo sélectionnée en plein écran. Élément Description Quitter Quitter le mode plein écran. Zoom avant Agrandir la photo. Zoom arrière Faire un zoom arrière sur la photo agrandie. Photo précédente Passer à la photo précédente. Diaporama Lancer le diaporama. Pour arrêter, appuyez sur . Photo suivante Passer à la photo suivante. Faire pivoter à gauche Faire pivoter la photo à 90 degrés dans le sens inverse des aiguilles d'une montre. Faire pivoter à droite Faire pivoter la photo à 90 degrés dans le sens des aiguilles d'une montre. Réglages Congurer les paramètres du papier peint et du diaporama. Informations Afcher les informations de la photo.Français 61

UTILISATION DES APPLICATIONS

Dénir un papier peint

1. Sélectionnez la photo de votre choix et appuyez sur .

2. Sélectionnez Dénir en tant que papier peint.

3. Faites glisser les cercles blancs dans chaque coin pour redimensionner la zone de rognage et

appuyez sur ENREGISTRER pour dénir la photo en tant que papier peint.Français62

UTILISATION DES APPLICATIONS

Verrouillage d'écran Sélectionnez Verrouillage d'écran pour dénir le code PIN à 4 chiffres. Avec le code PIN, vous pouvez bloquer l'appareil contre les utilisations non autorisées. Pour dénir le code PIN pour la première fois :

1. Lancez l'application Verrouillage d'écran. Appuyez ensuite sur Dénir un mot de passe.

2. Appuyez sur Dénir le mot de passe pour dénir le code PIN.

3. Saisissez le code PIN à 4 chiffres dans les champs Nouveau mot de passe et Conrmer le mot de

passe. Appuyez ensuite sur OK.

• Si vous souhaitez modier le mot de passe, appuyez sur Changer.

• Si vous souhaitez supprimer le mot de passe, appuyez sur Clear.Français 63

UTILISATION DES APPLICATIONS

Une fois le mot de passe déni, ouvrez l'application Verrouillage d'écran si vous souhaitez laisser l'appareil sans surveillance pendant un certain temps. Seule la personne qui connaît le mot de passe peut accéder à l'appareil.Français64

UTILISATION DES APPLICATIONS

Navigateur Sélectionnez Navigateur pour accéder aux pages Web. Keeper Sélectionnez Keeper pour nettoyer et optimiser les données sur l'appareil. Appuyez sur Optimisation sur une touche pour nettoyer la mémoire et supprimer simultanément les chiers temporaires et indésirables. Dans le cas contraire, appuyez sur ou pour effectuer la tâche de nettoyage séparément.Français 65

UTILISATION DES APPLICATIONS

Mise à jour du système Sélectionnez Mise à jour du système pour rechercher et télécharger la dernière version du rmware. Chaque fois que vous allumez l'appareil, le système vérie automatiquement si une version de rmware plus récente est disponible lorsque l'appareil est connecté à Internet. IMPORTANT !

• Lorsque vous ouvrez l'application Mise à jour du système pour la première fois, les deux messages d'autorisation apparaissent à l'écran. Appuyez sur Autoriser pour continuer. L'application a ensuite l'autorisation d'IFP pour vérier si un nouveau rmware est présent sur le serveur et rappeler à l'utilisateur d'effectuer la mise à jour.

• Vous pourrez également modier ce paramètre ultérieurement (dans Paramètres → Applications → Mise à jour du système → Autorisation).

• Le système ne peut vérier la disponibilité d'un nouveau rmware que si l'appareil est correctement connecté à Internet.Français66

UTILISATION DES APPLICATIONS

1. Lorsqu'une nouvelle version de rmware est disponible, le système détecte automatiquement la mise

à jour et vous invite à la télécharger. Sélectionnez METTRE À JOUR pour poursuivre le processus de mise à jour.

2. Une liste des problèmes résolus dans la dernière mise à jour apparaît à l'écran. Pour continuer,

sélectionnez Mettre à jour.Français 67

UTILISATION DES APPLICATIONS

Le système télécharge automatiquement le dernier rmware sur l'appareil.

3. Une fois le rmware téléchargé, sélectionnez OUI pour continuer la mise à jour du système.Français68

UTILISATION DES APPLICATIONS

4. L'appareil redémarre au bout de 30 secondes et l'installation du rmware commence

automatiquement. Attendez que le processus d'installation soit terminé. IMPORTANT ! Pendant le processus de mise à jour, n'éteignez pas votre appareil. Une interruption entraînerait des dommages sur l'appareil.

5. Une fois le nouveau rmware installé, le système redémarre à nouveau pour terminer le processus

global de mise à jour.Français 69

Élément 65” 4K 75” 4K 86” 4K Système d'exploitation compatible Type tactile IR IR IR Compatibilité du système Windows 10 Windows 8 Windows 7 Windows Vista Windows XP Windows 2000/Linux Mac/Android Windows 10 Windows 8 Windows 7 Windows Vista Windows XP Windows 2000/Linux Mac/Android Windows 10 Windows 8 Windows 7 Windows Vista Windows XP Windows 2000/Linux Mac/Android Points tactiles Jusqu'à 20 points tactiles Remarque : Le nombre de points tactiles peut varier en fonction du système d'exploitation et de l'application. Système d'exploitation Android Android 7.0 Android 7.0 Android 7.0 Processeur ARM Cortex A73 Double cœur ARM Cortex A73 Double cœur ARM Cortex A73 Double cœur GPU Mali-450 (5 cœurs) Mali-450 (5 cœurs) Mali-450 (5 cœurs)

adaptateur USB) Remarque : Toutes les spécications sont soumises à modication sans préavis.Français 71

Liste de synchronisations prises en charge Résolution Source d'Entrée

Remarque : "−" indique que la synchronisation d'entrée actuelle n'est pas prise en charge par l'appareil.Français 75

INFORMATIONS SUPPLÉMENTAIRES

Liste des Fonctions du Protocole RS232 Rôle de la broche RS232

N° de broche Spéc. (côté IFP) 1 Sans objet 2 TXD 3 RXD 4 Sans objet 5 MASSE 6 Sans objet 7 Sans objet 8 Sans objet Connexion de contrôle RS232 RJ45 Paramètres RS232 Paramètres de contrôle LAN Débit en bauds 9600 IP Adresse IP machine Bits de données 8 Port 4664 Parité Aucun Bits d’arrêt 1 Contrôle de ux Aucun : 0 1 S X X X X CR Code Lead Commande Set (Dénir) ID commande Variable retour chariot : 0 1 G X 0 0 0 CR Code Lead Commande Get (Obtenir) ID commande Nombre xe retour chariotFrançais76

INFORMATIONS SUPPLÉMENTAIRES

Commande SET (DÉFINIR) Type Catégorie Paramètre CMD Code hexa CMD Réponse Succès Échec Succès (Hex) Échec (Hex) DÉFINIR Puissance Rétroéclairage désactivé :01S0n n=000 3A 30 31 53 30 30 30 30 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Rétroéclairage activé n=001 3A 30 31 53 30 30 30 31 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Mise hors tension n=002 3A 30 31 53 30 30 30 32 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Marche n=003 3A 30 31 53 30 30 30 33 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D DÉFINIR Aigu 000 ~ 100 :01S1n n=000-

télécommande n=014 3A 30 31 53 41 30 31 34 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Touche menu télécommande n=020 3A 30 31 53 41 30 32 30 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0DFrançais78

INFORMATIONS SUPPLÉMENTAIRES

Type Catégorie Paramètre CMD Code hexa CMD Réponse Succès Échec Succès (Hex) Échec (Hex) DÉFINIR Commande de la télécommande Source d'entrée télécommande :01SAn n=021 3A 30 31 53 41 30 32 31 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Quitter télécommande n=022 3A 30 31 53 41 30 32 32 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Vide n=031 3A 30 31 53 41 30 33 31 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Figer n=032 3A 30 31 53 41 30 33 32 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D DÉFINIR Télécommande (VERROUIL- LAGE IR) Désactiver :01SBn n=000 3A 30 31 53 42 30 30 30 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Activer n=001 3A 30 31 53 42 30 30 31 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Commande GET (OBTENIR) Type Catégorie CMD Code hexa CMD Réponse Succès Paramètre Échec OBTENIR Puissance :01G0000 3A 30 31 47 30 30 30 30 0d :01r0000 Rétroéclairage désactivé

:01r0001 Rétroéclairage activé

Type Catégorie CMD Code hexa CMD Réponse Succès Paramètre Échec OBTENIR Langue :01G<000 3A 30 31 47 3C 30 30 30 0d :01r<000 English 401- :01r<001 Français 401- :01r<002 Español 401- :01r<003 Traditional Chinese

Indicateur DEL Couleur et comportement de la LED d'alimentation Statut Rouge xe Mode veille Bleu xe Marche Clignote en rouge puis en bleu en continu Rétroéclairage désactivé Guide de dépannage Si vous rencontrez des problèmes avec votre appareil, veuillez consulter les informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service. Aucune image ou aucun son.

• Assurez-vous que le raccordement des signaux et le branchement de l'alimentation sont correctement effectués.

• Assurez-vous que le mode d'entrée correct est sélectionné. Consultez la section “Sélectionner une source d’entrée” .

• Assurez-vous que l'appareil n'est pas éteint.

• Désactivez la fonction mute (muet).

• Assurez-vous que le volume n'est pas réglé au niveau minimum. L'appareil s'éteint automatiquement.

• Vériez si une coupure de courant soudaine est survenue.

• Assurez-vous que le cordon d’alimentation n’est pas débranché. Signal hors de portée

• Le signal est peut-être incompatible. Consultez la section “Liste de synchronisations prises en charge”

• Pour la source d’entrée VGA, essayez le réglage automatique de l’écran ou réglez les paramètres Horloge et Phase depuis le menu Réglage. Consultez la section “Congurer les paramètres de réglage (pour l’entrée VGA uniquement)” . L'écran tactile ne répond pas

• Assurez-vous que l'écran n'est pas exposé à la lumière directe du soleil ou à une autre lumière intense.

• Pour le raccordement d'un périphérique externe, assurez-vous que le câble USB est correctement raccordé au port USB tactile de l'appareil. Si la télécommande ne fonctionne pas

• Vériez que l’angle de fonctionnement de la télécommande est dirigé à moins de ±30° par rapport au récepteur IR de l'appareil.

• Assurez-vous qu’il n’y aucun obstacle entre la télécommande et l'appareil. La distance entre la télécommande et la fenêtre du capteur IR ne doit pas dépasser 8 mètres.

• Assurez-vous que les piles sont insérées correctement et remplacez les piles si elles sont déchargées. Consultez la section “Installation/Remplacement des piles de la télécommande” .Français 81

INFORMATIONS SUPPLÉMENTAIRES

Entretien Une maintenance de routine appropriée permet la détection précoce des défauts et le maintien de l'aspect neuf de l'appareil. IMPORTANT ! Avant d'effectuer des tâches de nettoyage et de maintenance, assurez-vous de débrancher le cordon d'alimentation de la prise électrique pour éviter une décharge électrique. Nettoyage de l'écran

• Si l'écran doit être nettoyé, veuillez d'abord débrancher le cordon d'alimentation.

• Veuillez utiliser un chiffon doux, sec et sans poussière pour essuyer l'écran.

• N'utilisez pas d'eau ou de nettoyant en vaporisateur pour nettoyer l’appareil.

• Veuillez contacter le centre de service pour le nettoyage interne de l'appareil. Nettoyage du cadre avant Utilisez un chiffon sec, doux et non pelucheux pour essuyer le cadre avant.Français82
