Produkttyp	Mikrowelle (Modell NN-SD450W) oder Mikrowelle mit Grill (NN-GD560M/NN-GD550W)
Marke	Panasonic
Modell	SD 450 (NN-SD450W, NN-GD560M, NN-GD550W)
Kapazität (Innenraum)	Ca. 27 Liter (359 x 352 x 217 mm)
Außenmaße (L x B x H)	510 x 380 x 304 mm
Gewicht (ohne Verpackung)	11,5 kg (NN-SD450W) / 12,5 kg (mit Grill)
Stromversorgung	230 V, 50 Hz
Maximale Eingangsleistung	2300 W
Mikrowellenleistung (Ausgang)	1000 W (IEC-60705)
Grillleistung	1300 W (Modelle mit Grill)
Geräuschpegel	50 dB
Bedienungsart	Elektronisch mit Drehschaltern und Tasten
Anzeige	Digital (LED)
Hauptfunktionen	Mikrowelle, Grill (je nach Modell), Kombi, automatisches Auftauen nach Gewicht, Automatikprogramme (Aufwärmen, Garen), Timer, Uhr
Sicherheit	Kindersicherung, automatischer Stopp bei Türöffnung, Überhitzungsschutz
Mitgeliefertes Zubehör	Glasteller, Rollenring, Metallstativ (Modelle mit Grill), Panacrunch (Modelle mit Grill), abnehmbarer Griff
Pflege und Reinigung	Mit feuchtem Tuch reinigen; keine Scheuermittel verwenden; Rollenring und Boden regelmäßig reinigen; keinen Dampfreiniger verwenden
Reparierbarkeit	Reparaturen einem autorisierten Techniker überlassen; Netzkabel nur vom Hersteller austauschbar
Normen	Entspricht EN 55011 (Gruppe 2, Klasse B)
Garantie	2 Jahre (Standard)

Häufig gestellte Fragen - SD 450 PANASONIC

Warum funktioniert mein Ofen nicht?

Überprüfen Sie zuerst, ob das Gerät richtig angeschlossen ist und ob der Schutzschalter oder die Sicherung nicht ausgelöst wurde. Wenn alles normal ist, testen Sie die Steckdose mit einem anderen Gerät. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Ist es normal, dass mein Ofen Störungen im Fernsehbild verursacht?

Ja, Funk- oder Fernsehstörungen können auftreten, wenn eine Mikrowelle in der Nähe betrieben wird. Dies ist vergleichbar mit Störungen, die durch andere kleine Elektrogeräte (Mixer, Staubsauger usw.) verursacht werden. Dies bedeutet nicht, dass der Ofen defekt ist.

Warum lehnt der Ofen meine Programmiereingaben ab?

Der Ofen ist so konzipiert, dass er falsche Anweisungen ablehnt. Beispielsweise lehnt er eine automatische Gewichtsprogrammierung nach einem verzögerten Start ab. Stellen Sie sicher, dass Sie die richtige Reihenfolge der Schritte einhalten.

Warum tritt heiße Luft aus den Lüftungsöffnungen aus?

Das ist normal: Die beim Garen der Speisen freigesetzte Wärme erwärmt die Luft im Garraum, die dann durch Belüftung abgeführt wird. Blockieren Sie diese Öffnungen während des Betriebs niemals.

Was bedeutet die Anzeige 'dette' und wie behebe ich das?

Die Anzeige 'dette' bedeutet, dass sich der Ofen im Demonstrationsmodus (DEMO) befindet. Um diesen Modus zu deaktivieren, drücken Sie einmal die Mikrowellentaste und dann viermal die Stopp/Abbrechen-Taste.

Die Codes 'H97' und 'H98' werden angezeigt, was tun?

Diese Codes weisen auf ein Problem mit dem Mikrowellengeneratorsystem hin. Bitte wenden Sie sich zur Reparatur an einen autorisierten Kundendienst.

Die scrollende Bedienungsanleitung ist aus der Anzeige verschwunden, was soll ich tun?

Ein Stromausfall hat möglicherweise den Scrollmodus deaktiviert. Ziehen Sie den Stecker des Ofens für einige Sekunden und stecken Sie ihn wieder ein. Wenn '88:88' angezeigt wird, drücken Sie die Starttaste, bis Ihre Sprache angezeigt wird, und stellen Sie dann die Uhr ein.

Im Kombinationsmodus sind Brummen und Klicken zu hören, ist das normal?

Ja, diese Geräusche treten beim Umschalten vom Mikrowellen- in den Grillmodus auf und sind völlig normal. Sie werden durch den Betrieb der Heizwiderstände verursacht.

Warum gibt mein Ofen in den Betriebsarten KOMBI und GRILL Geruch und Rauch ab?

Nach mehreren Benutzungen wird empfohlen, den Ofen zu reinigen und ihn 5 Minuten lang im Grillmodus ohne Speisen zu betreiben (nachdem Sie den Teller und den Ring entfernt haben). Dadurch werden Speisereste oder Fett verbrannt.

Wie pflege ich meine Mikrowelle richtig?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie den Innenraum und die Türdichtungen mit einem feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Verwenden Sie keine handelsüblichen Ofenreiniger. Reinigen Sie den Rollenring und den Boden regelmäßig, um Geräusche zu reduzieren. Verwenden Sie niemals einen Dampfreiniger.

BEDIENUNGSANLEITUNG SD 450 PANASONIC

Mikrowellengerät mit Grill

WICHTIGE SICHERHEITSANWEISUNGEN.itte sorgfaltig durchlesen und zur weiteren Bezugnahme aufbewahren.

(NN-GD560M / NN-GD550W)

WARNING

NN-GD560M / NN-GD550W *

Beep Sound:

NN-GD560M / NN-GD550W

NN-SD450W

Max

600W

440W

250W

Min

Press	Power Level	Wattage
Once	Max (High)	1000 W
Twice	Defrost	270 W
3 Times	Medium	600 W
4 Times	Low	440 W
5 Times	Simmer	250 W

NN-GD560M / NN-GD550W

or

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

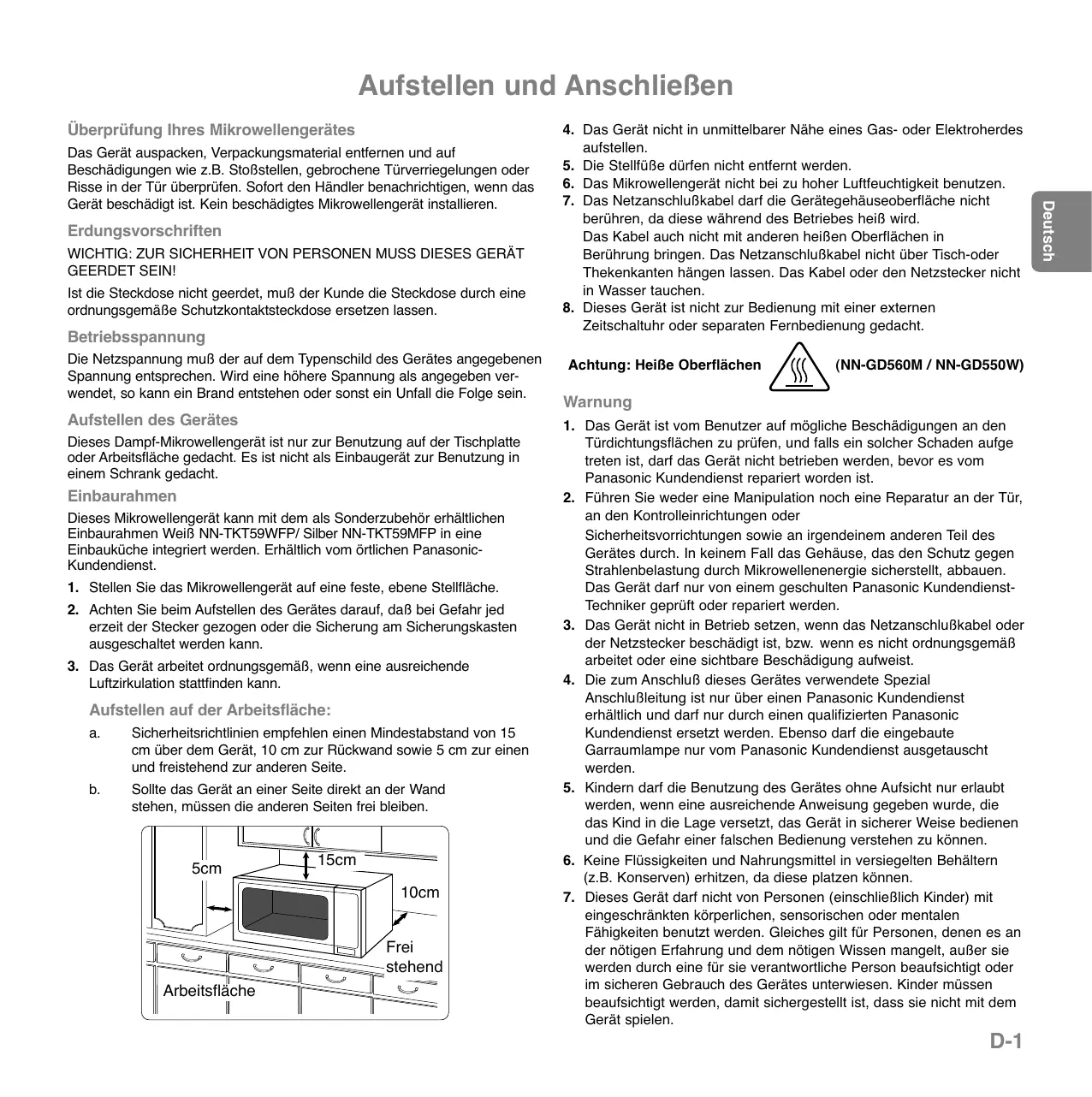

Aufstellen und Anschlieben

Überprüfung Ihres Mikrowellengerätes

Das Gerät auspacken, Verpackungsmaterial entfernen und auf Beschädigungen wie z.B. Stoßstellen, gebrochene Tüverriegelungen oder Risse in der Tür überprüfen. Sofort den Handler benachrichtigen, wenn das Gerät beschädigt ist. Kein beschädigtes Mikrowellengerät installmenten.

Erdungsvorschriften

WICHTIG: ZUR SICHERHEIT VON PERSONEN MUSS DIESES GERÄT GEERDET SEIN!

Ist die Steckdose nicht geerdet, muß der Kunde die Steckdose durch eine ordnungsgemäß Schutzkontaktsteckdose ersetzen setzen.

Betriebsspannung

Die Netzspannung muß der auf dem Typenschild des Gerätes angegebenen Spannung entsprechen. Wirde eine höhere Spannung als angegeben verwendet, so kann ein Brand entstehen oder sonst ein Unfall die Folge sein.

Aufstellen des Gerätes

Dieses Dampf-Mikrowellengerät ist nur zur Benutzung auf der Tischplatte oder Arbeitsfläche gedacht. Es ist nicht als Einbaugerät zur Benutzung in einem Schrank gedacht.

Einbaurahmen

Dieses Mikrowellengerät kann mit dem als Sonderzubehör erhältlichen Einbaurahmen Weiß NN-TKT59WFP/ Silber NN-TKT59MFP in eine Einbauküche integriert werden. Erhältlich vom örtlichen Panasonic-Kundendienst.

1. Stellen Sie das Mikrowellengerät auf eine feste, ebene Stellfläche.
2. Achten Sie beim Aufstellen des Gerätes darauf, daß bei Gefahr jederzeit der Stecker gezogen oder die Sicherung am Sicherungskasten ausgeschaltet werden kann.
3. Das Gerät arbeitet ordnungsgemäß, wenn eine ausreichende Luftzirkulationstattfinden kann.

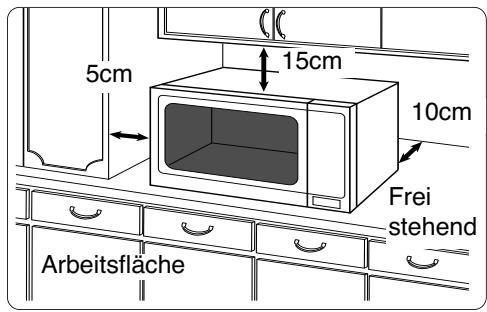

Aufstellen auf der Arbeitsfläche:

a. Sicherheitsrichtlinien empfehlen einen Mindestabstand von 15 cm über dem Gerät, 10 cm zur Rückwand sowie 5 cm zur einen und freistehend zur anderen Seite.
b. Sollte das Gerät an einer Seite direkt an der Wand stehen, müssen die anderen Seiten frei bleiben.

1. Das Gerät nicht in unmittelbarer Höhe eines Gas- oder Elektroherdes aufstellen.
2. Die Stellfübe)durfen nicht entfernt werden.
3. Das Mikrowellengerät nicht bei zu hoher Luftfeuchtigkeit benutzen.
4. Das Netzanschlußkabel darf die Gerätegehäuseoberfläche nicht berühren, da diese während des Betriebes heißt wird. Das Kabel auch nicht mit anderen bereits Oberflächen in Berührung bringen. Das Netzanschlußkabel nicht über Tisch-oder Thekenkanten hangen halten. Das Kabel oder den Netzstecker nicht in Wasser tauchen.
5. Dieses Gerät ist nicht zur Bedienung mit einer externen Zeitschaltuhr oder separates Fernbedienung gedacht.

Achtung: HeiBe Oberflächen

(NN-GD560M / NN-GD550W)

Warning

1. Das Gerät ist vom Benutzer auf mögliche Beschädigungen an den Turdichtungsflächen zu prüfen, und falls ein solcher Schaden aufge treten ist, daß das Gerät nicht betrieben werden, bevor es vom Panasonic Kundendienst repariert worden ist.
2. Führn Sie weder eine Manipulation noch eine Reparatur an der Tur, an den Kontrolleinrichtungen oder Sicherheitsvorrichtungen sowie an irgendeinem anderen Teil des Gerätes durch. In keinem Fall das Gehäuse, das den Schutz gegen Strahlenbelastung durch Mikrowellenenergie sicherstellt, abbauen. Das Gerätarf nur von einem geschulten Panasonic Kundendienst-Techniker geprüft oder repariert werden.
3. Das Gerät nicht in Betrieb setzen, wenn das Netzanschlußkabel oder der Netzstecker beschädigt ist, bzw. wenn es nicht ordnungsgemäß arbeitet oder eine sichbare Beschädigung aufweist.
4. Die zum Anschluß deses Gerätes verwendete Spezial Anschlußbeitung ist nur über einen Panasonic Kundendienst erhältlich undarf nur durch einen qualifizierten Panasonic Kundendienst ersetzt werden. Ebenso darf die eingebaute Garraumlame per n vom Panasonic Kundendienst ausgetauscht werden.
5. Kindernarf die Benutzung des Gerätes ohne Aufsicht nur erlaubt werden, wenn eine ausreichende Anweisung gegeben wurde, die das Kind in die Lage versetzt, das Gerät in{sicherer Weise bedienen und die Gefahr einer falschen Bedienung verstehen zu konnen.
6. Keine Flüssigkeiten und Nahrungsmittel in versiegelten Behältern (z.B. Konserven) erhitzen, da diese platzen können.
7. Dieses Gerätarf nicht von Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten benutzt werden. Gleiches gilt für Personen, denen es an der notitäten Erfahrung und dem notitäten Wissen mangelt, außer sie werden durch eine für sie verantwortliche Person beaufsichtigt oder im sicheren Gebrauch des Gerätes unterwiesen. Kinder mussen beaufsichtigt werden, damit sichergestellt ist, dass sie nicht mit dem Gerät speilen.

Wichtige Hinweise

Inbetriebnahme des Gerätes

Vor der ersten Benutzungitte den Garraum mit einem Tuch auswischen und Ölflecke entfernen sowie das Gerät unbedingt ohne Zubehör und Lebensmittel fur 10 Minuten nur mit dem Grill in Betrieb setzen. Damit ist sichergestellt, daß konservierende Ölreste im Garraum vollständig verbrennen und das Lebensmittel geschmacklich nicht beeinträchtigen.

Gebrauch und Ausstattung des Gerätes

1. Dieses Gerät ist nur für den Hausgebrauch konzipiert. Nicht im Freien benutzen.
2. Das Mikrowellengerät nur zur Nahrungsmittelzubereitung benutzen. Dieses Gerät ist speziell zum Auftauen, Erwärmen und Garen von Lebensmitteln entsprechend der Bedienungs- und Kochanleitung konzipiert. Erhitzen Sie in keinem Fall Chemikalien oder andere Produkte.
3. Nehmen Sie das Mikrowellengerät nie ohne Lebensmittel in Betrieb. Dies kann zu Beschädigungen des Gerätes führen. Eine Ausnahme gilt für die erstige Inbetriebnahme und Reinigung (Ausbrennen) des Gerätes.
4. Das Gerät ist mit zwei Heizelementen an der Garraumdecke ausgestat tet. Während des Grill- oder Kombinationsbetriebes werden die Gehäuseoberflächen, die Tur und ebenso das benutzte Zubehör und Geschirr heißt.itte seien Sie vorsichtig beim Öffnen bzw. Schlieben der Tur sowie beim Hineinstellen bzw. Herausnehmen von Lebensmitteln und Geschirr. Bei Benutzung ist somit Vorsicht geboten und Kinder,müssen ferngehalten werden.
5. Prufen Sie vor der ersten Benutzung Ihres Geschirrs, ob es für den Gebrauch im Mikrowellengerät geeignet ist.
6. Nicht versuchen, Kleidungsstücke, Zeitungen oder andere Materialien im Mikrowellengerät zu trocknen. Diese Gegenstände können sich entzüllen.
7. Im Garraum des Mikrowellengerätes dürfen keine Gegenstände aufbe wahrt werden, die bei unbeabsichtigtem Einsatz den Gerätes eine Gefahr für die Umgebung darstellen.
8. Kommt es zu einem Brand oder tritt während des Mikrowellenbetriebes Rauch aus dem Gerät, ist die Gerätetür geschlossen zu halten und das Gerät abzuschalten sowie der Netzstecker zuziehen.
9. Bei Verwendung des Geräts im Kombinationsdomus entstehen sehr hohe Temperaturen. Kinder sind bei der Verwendung des Gerätes immer zu beaufsichtigen.

Automatischer Entlüftungsbetrieb

Ist das Mikrowellengerät nach dem Betrieb heißt, setzen automatisch der Entlüftungsbetrieb für eine Minute ein. Dies ist keine Fehlfunktion, sondern dient zum Abkühlen der elektronischen Bauteile. Sie können währenddessen die Geräteür öffnen und das Lebensmittel Herausnahmen. Der Entlüftungsbetrieb schaltet sich automatisch ab.

Garraumbeleuchtung

Zum Wechseln der Garraumbeleuchtung wenden Sie sichitte an ihren Handler.

Zubehör

Das Mikrowellengerät ist mit entsprechlichem Zubehör ausgestattet. Verwenden Sie diese biste laut Anweisung.

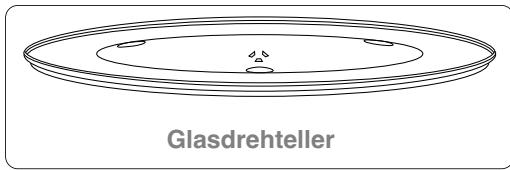

Glasdrehteller

1. Das Mikrowellengerät nicht ohne den dazugehörigen Glasdrehteller und Rollenring in Betrieb setzen.
2. Benutzen Sie in keinem Fall einen anderen Glasdrehteller als den speziell darauf konzipierten Drehteller.
3. Den evtl. heißen Glasdrehteller abkühlen halten, bevor Sie diesen reinigen bzw. mit Wasser abspulen.
4. Der Drehteller kann rechts- oder linksherum laufen. Dies stellt keine Fehlfunktion dar.
5. Berührt das Lebensmittel bzw. Kochgeschirr die Garraumwände, lauft der Drehteller nicht weiter, sondern stoppt und beginnt, sich in die entgegengesetzte Richtung zu drehen.
6. Das Lebensmittel nicht direkt auf dem Glasdrehteller auftauen, erwär men oder garen.

Rollenring

1. Der Rollenring und die Vertiefung im Garraumboden müssen regelmäßigerereinigt werden, um zu verhindern, daß Gerausche entstehen und sich Nahrungsmittelrechte ansammeln.
2. Den Rollenring immer zusammen mit dem Glasdrehteller benutzen.

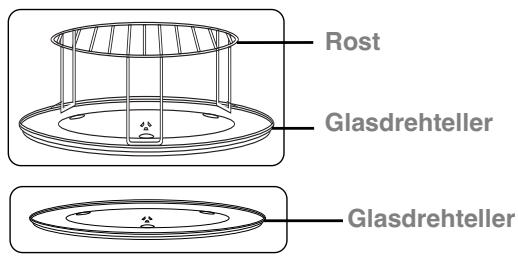

Runder Rost (NN-GD560M / NN-GD550W)

1. Der runde Rost wird zum Bräunen von kleineren Portionen benutzt und Unterstützung die gleichmäßige Hitzeverteilung.
2. Beim Kombinationsbetrieb mit Mikrowelle weder Alu- oder Metallspieße noch irgend ein Metallgeschirr direkt auf dem Rost plazieren.

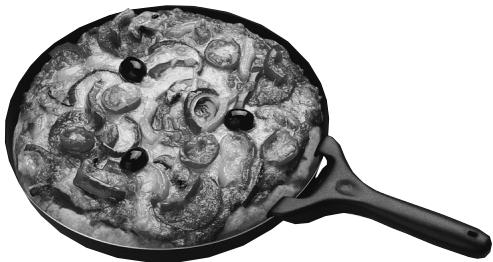

Braunungsteller (NN-GD560M / NN-GD550W) - Siehe Seite D-14.

Wichtige Informationen

1. Kochzeiten

Die im Kochbuch angegebenen Kochzeiten sind Richtzeiten. Die Kochzeit ist abhängig von Beschaffenheit, Ausgangstemperatur und Menge des Lebensmittels sowie von der Art des verwendeten Geschirrs.
- Gehen Sie zunachst von den kürzeren Kochzeiten aus, um ein Übergaren der Speisen zu vermeiden. Hat das Lebensmittel noch nicht den gewünschten Auftau-, Erwärm- oder Garzustand erreicht, haben Sie immer noch die Möglichkeit, die Garzeit zu verlangern.

Wird die empfohlene Kochzeit übersritten, kann das Lebensmittel keinlich verbrennen und ggf. einen Brand auslösen und damit den Garraum zerstären.

2. Geringe Lebensmittelmengen

• Sehr keine Lebensmittelmengen oder Speisen mit geringem Feuchtigkeitsgehalt könnenchnell austrocknen und verbrennen, wenn sie zu lange gegart werden. Kommt es zu einem Brand, die Tur des Mikrowellengerates geschlossen halten, das Gerat abschalten und den Netzstecker aus der Steckdoseziehen.

3. Eier

• Weder rohe oder gekochtete Eier in der Schale noch gegelle hart gekochtete Eier mit Mikrowellen erhitzen oder kochen. Nach Ende des Mikrowellen-Kochvorgangs kann sich noch weiterhin Druck bilden und die Eier konnen explodieren.

4. Lebensmittel mit Schale oder Haut

• Bei Lebensmitteln wie z.B. Kartoffeln und Würstchen empfehlts sich, sie vorher anzustechen, um ein evtl. Platzzen zu vermeiden.

5. Speisethermometer

• Falls Sie den Garzustand mit einem Speisothermometer überprüften sollen, verwenden Sieitte keine herkommlichen Thermometer im Mikrowellengerat. Diese konnen Funken verursachen. Benutzen Sie diese Speisothermometer nur außerhalb des Mikrowellengerates.

6. Tiere

• Keine Lebewesen im Mikrowellengerät erwärmen oder trocken.

7. Flüssigkeiten

• Beim Erhitzen von Flüssigkeiten im Mikrowellengerät kann durch kurzfristiges Aufkochen (Siedeverzug) die Flüssigkeit im Gerät oder bei der Entnahme schlagartig verdampfen und explosionsartig aus dem Gefäß geschleudert werden. Dies kann zu Verbrennungen führen.

Sie vermeiden einen Siedeverzug, indem Sie beim Erhitzen von Flüssigkeiten in Glasern oder Tassen immer ein hitzebeständige Glasstübchen mit hineinstellen oder größere Gefäße mit einem Deckel bzw. Teller abdecken. Zusätzlich sollenn Sie folgende Punkte beachten:

a) Vermeiden Sie die Verwendung von geraden Gefäßen mit engem Ausguß.
b) Überhitzen Sie die Flüssigkeit nicht.
c) Ruhren Sie die Flüssigkeitomal um, bevor Sie das Gefäß ins Gerät stellen sowie nochmals nach der halben Kochzeit.
d) Lassen Sie nach Ablauf der Kochzeit das Gefäß kurze Zeit im Gerät stehen, bevor Sie es Herausnahmen. Rühren Sie die Flüssigkeit anschließend noch einmal um.

8. Papier und Plastik

• Wenn Behälter aus Papier, Kunststoff oder anderen leicht entflammbaren Materialien zum Erwärmen benutzt werden, damit das Mikrowellengerät nicht unbeaufsichtigt betrieben werden! Diese Behälter können sich entzünden.
• Verwenden Sie keine recyclaten Papierprodukte (z.B. Kuchenrollen), die nicht ausschließlich für die Benutzung im Mikrowellengerät geeignet sind. Im Recycling-Papier können Bestandteile sein, die Funkenbildung oder einen Brand verursachen.
• Entfernen Sie Metallverschlüsse von Bratfolien, bevor Sie diese ins Gerät stellen.

9. Hilfsmittel und Folien

• Erhitzen Sie keine geschlossenen Flaschen oder Konserven im Mikrowellengerat, da diese durch den Druck explodieren können.
• Verwenden Sie während des Mikrowellenbetriebes weder Geschirr aus Metall noch Geschirr mit Metallrand.
• Falls Sie Aluminiumfolie oder elev. Fleischspiele aus Metall im Mikrowellengerät benutzen, halten Sie einen Abstand von mindestens 2 cm zu den Garraumwänden bzw. zu der Garraumtür ein, um Funkenbildung zu vermeiden.

10. Babynahrung

• Benutzen Sie nur Fläschchen oder Glasformen aus hochwertigen hitzebeständigen Materialien und plazieren Sie diese ohne Deckel in der Mitte des Drehtellers.
• Nach dem Erhitzen sollte die Babynahrung in Fläschchen oder Gläsern gut geschüttelt bzw. durchgerührt werden, damit ein Temperaturausgleich statfunden kann.
• Gläser mit Babynahrung)dürfen auf keinen Fall verschlossen sein.
• Überprüfen Sie die Temperatur vor dem Verzehr, um Verbrennungen zu vermeiden.

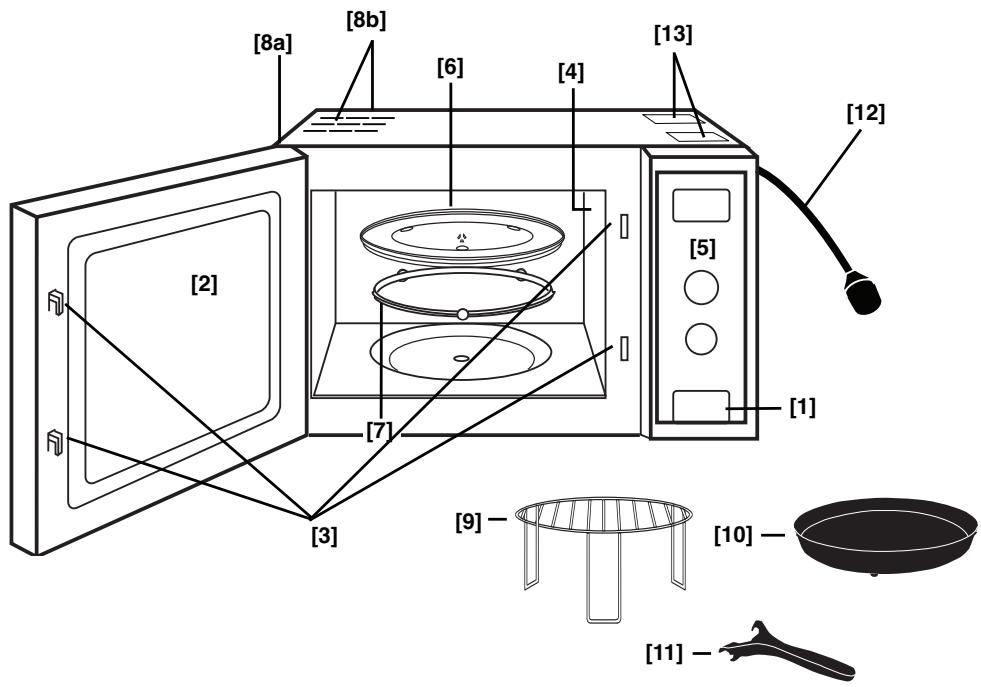

Schematische Ansicht

Drücken Sie diese Taste, um die Tur zu öffnen. Wir während des Garvorganges die Tur geöffnet, ist der Gerätebetrieb unterbrochen, das Programm bleibt aber erhalten. Wir die Tur wieder geschlossen und die Starttaste gedrückt, lauft der Garvorgang weiter ab. Die Garraumbeleuchtung schaltet sich ein, wenn die Tur geöffnet wird.

1. Tür-Freigabetaste
2. Sichtfenster
3. Türsicherheitsverriegelungen
4. Garraumbeleuchting
5. Bedienfeld
6. Glasdrehteller
7. Rollenring
   8a. ÄuBere Entlüftungsschlitze
   8b. AuBere Entlungsschlitze (NN-GD560M / NN-GD550W)
8. Runder Grillrost (NN-GD560M / NN-GD550W)
9. Bräunungstelle (NN-GD560M / NN-GD550W)
10. Pizza-Pfannengriff / NN-GD550W)
11. Stromkabel
12. Warnschild (Heiße Oberfläche) (NN-GD560M / NN-GD550W)

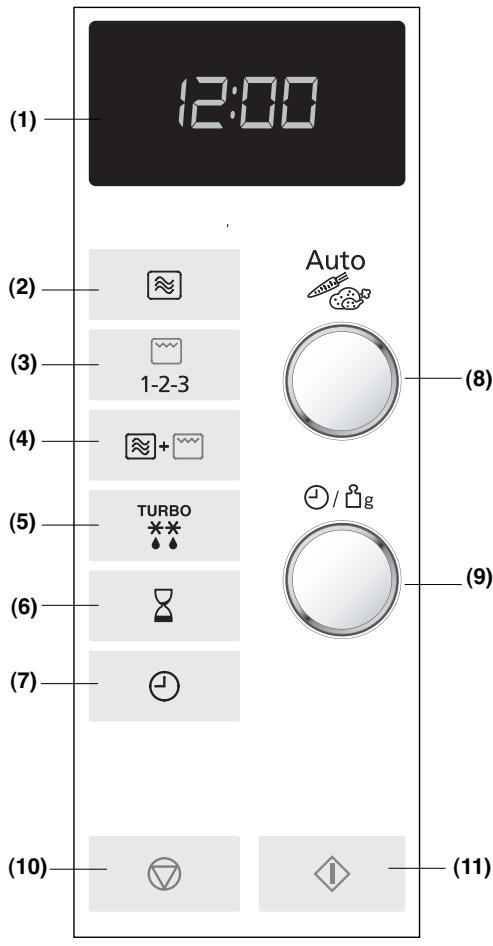

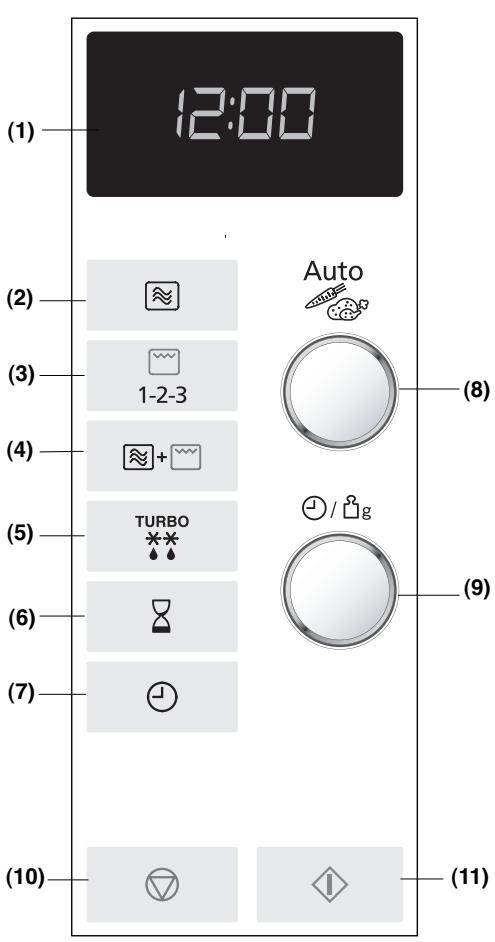

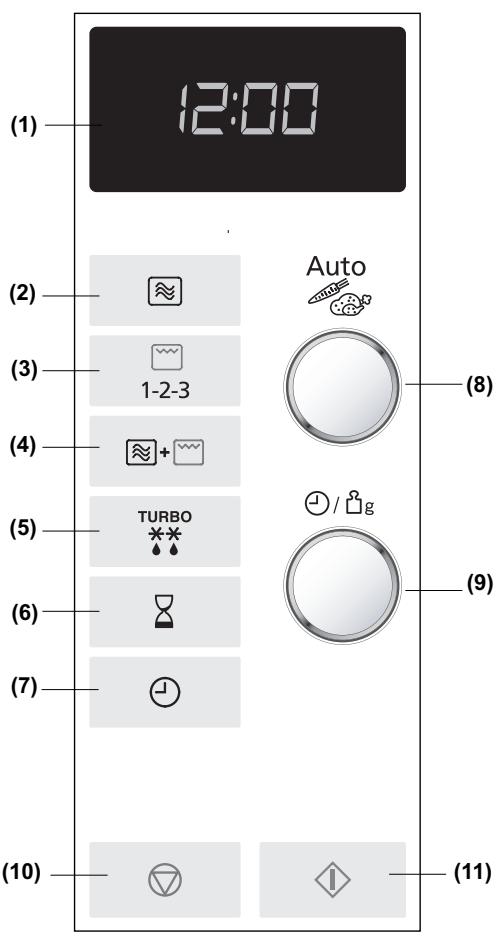

Bedienfeld

NN-GD560M / NN-GD550W*

Akustisches Signal:

Wird auf eine Funktionstaste gedrückt, ertont ein Signal. Ist dies nicht der Fall, hat das Gerät die Eingabe nicht angenommen bzw. die Eingabe war inkorrekt. Beim Zwei-/Drei-Phasen-Betrieb ertont beim Wechsel der Phasen der Signalton 2mal. Nach Ablauf eines Kochvorganges ist das Signal 5mal zu horen.

1. Digitalanzeige/ Anzeigenfeld
2. Mikrowellenbetrieb
3. Grillbetrieb
4. Grillkombinationsbetrieb
5. Taste für Gewichtsautomatik zum Auftauen
6. Verzögern/Stehen
7. Uhr
8. Auto-Programmregler
9. Drehregler für die Zeit oder Gewichtseingabe
10. Stopp-/Loschtaste:

Eine Betätigung der Stopp-/ Löschtaste vordem Betrieb löscht alle eingegebenen Daten. Durch einmaliges Drucken der Stopp-/ Löschtaste während des Kochvorganges wird der Betrieb unterbrochen, durch zweimaliges Drucken werden alle Eingaben gelöscht und in der Digitalanzeige erscheint wieder die Uhrzeit.

1. Starttaste: Durch Drücken der Starttaste beginnnt das Mikrowellengerät zu arbeiten. Wird die Tür geöffnet bzw. die Stopp-/ Löschtaste während des Betriebs einmal betätig, muß die Starttaste erneut gedrück werden, damit das Gerät wieder arbeitet.

*Das Bedienfeld Ihres Mikrowellengerätes kann sich von dem hier gezeigten unterscheiden (abhängig von der Farbe); die Funktion der Tasten ist jedoch gleich.

Anmerkungen: Wird ein Betriebsvorgang gewählt und die Start-Taste nicht gedrückt, wird der Vorgang nach 6 Minuten automatisch vom Gerät ruckgangig gemacht. Das Display kehrt zurück zum Zeitanzeige-Modus.

Dieses Gerät verfügbar über eine Energiesparfunktion.

Bitte beachten:

1. Im Bereitschaftsmodus ist die Helligkeit des Displays reduziert.
2. Das Mikrowellengerät Goes beim ersten Einschalten und sofort nach Abschluss des letzten Betriebsvorgangs in den Bereitschaftsmodus über.

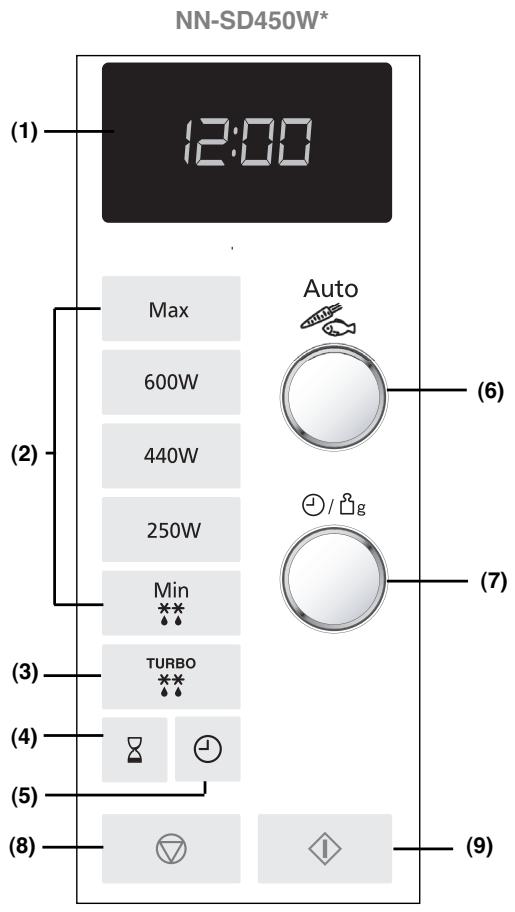

Bedienfeld

Akustisches Signal:

Wird auf eine Funktionstaste
gedrückt, ertont ein akustisches
Signal. Ist dies nicht der Fall, hat das
Gerät die Eingabe nicht
angenommen bzw. die Eingabe war
inkorrekt. Beim Zwei-/Drei-Phasen-Betrieb ertont beim Wechsel der
Phasen der Signalton 2mal. Nach
Ablauf eines Kochvorganges ist das
akustische Signal 5mal zu horen.

1. Digitalanzeige/Anzeigenfeld
2. Mikrowellenbetrieb
3. Taste für die Gewichtsautomatik zum Auftbauen
4. Verzöbern/Stehen
5. Uhr
6. Auto-Programmregler
7. Drehregler für die Zeit oder Gewichtseingabe
8. Stop-/Löschtaste:

Eine Betätigung der Stop-/ Löschtaste vor dem Betrieb löscht alle eingegebenen Daten. Durch einmaliges Drucken der Stop-/ Löschtaste während des Kochvorganges wird der Betrieb unterbrochen, durch zweimaliges Drucken werden alle Eingaben gelöscht und in der Digitalanzeige erscheint wieder die Uhrzeit.

1. Starttaste:

Durch Drücken der Starttaste beginnt das Mikrowellengerät zu arbeiten.
Wird die Tür geöffnet bzw. die Stop-/Löschtaste während des Betriebs einmal betätig, muß die Starttaste erneut gedrückt werden, damit das Gerät wieder arbeitet.

Anmerkungen: Wird ein Betriebsvorgang gewählt und die Start-Taste nicht gedrückt, wird der Vorgang nach 6 Minuten automatisch vom Gerät rückgangig gemacht. Das Display keht zurück zum Zeitanzeige-Modus.

Dieses Gerät verfügt über eine Energiesparfunktion.

Bitte beachten:

1. Im Bereitschaftsmodus ist die Helligkeit des Displays reduziert.
2. Das Mikrowellengerät Goes beim ersten Einschalten und sofort nach Abschluss des letzten Betriebsvorgangs in den Bereitschaftsmodus über.

Tastatur und Bedienung

Wird der Netzstecker angeschlossen, entscheid “88:88” in der Digitalanzeige.

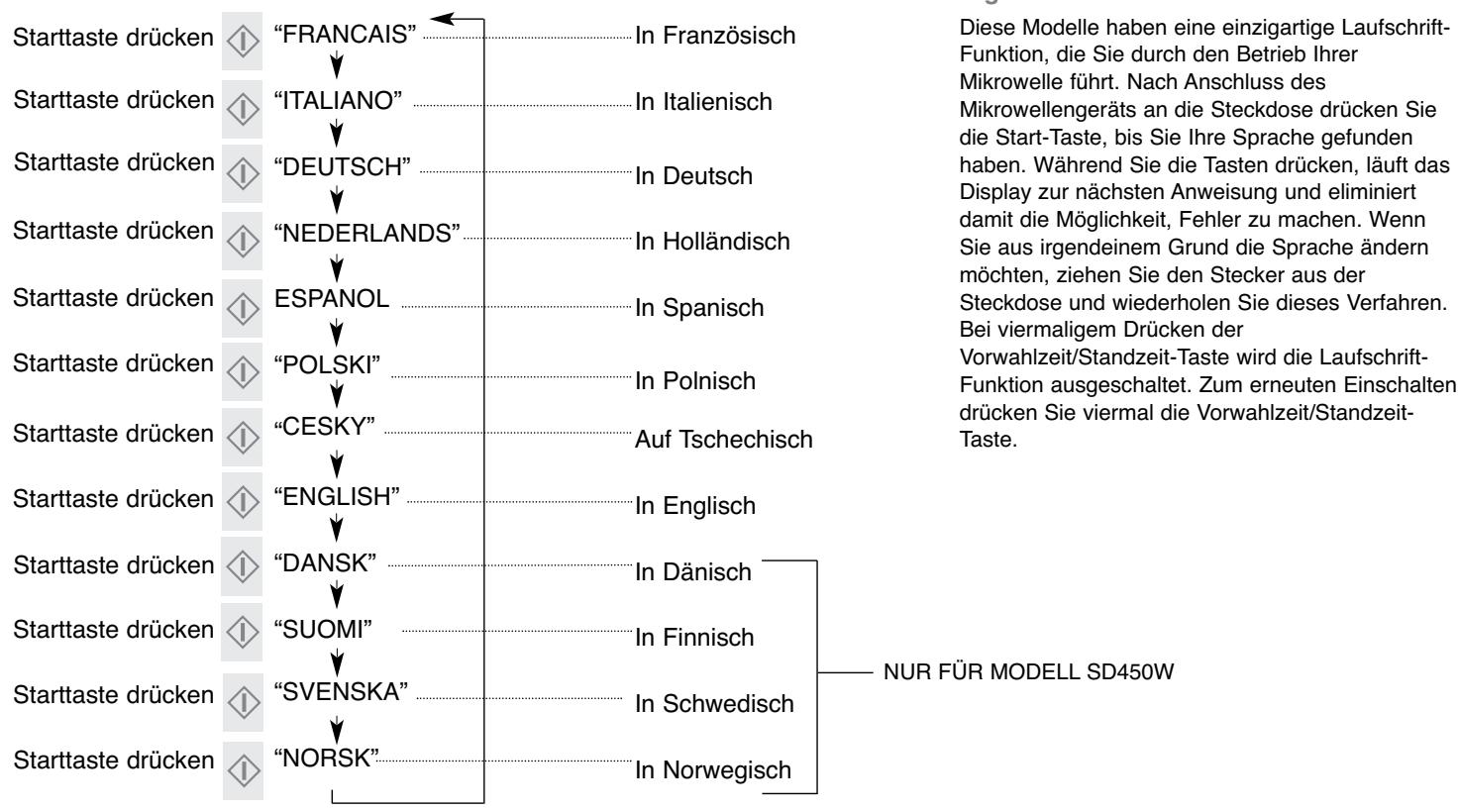

Digitale Laufschrift

Digitale Laufschrift

These Modelle haben eine einzigartige Laufschrift-Funktion, die Sie durch den Betrieb ihrer Mikrowelle führt. Nach Anschluss des Mikrowellengerats an die Steckdose drücken Sie die Start-Taste, bis Sie ihre Sprache befinden haben. Wahrend Sie die Tasten drucken, lauft das Display zur nachsten Anweisung und eliminiert damit die Möglichkeit, Fehler zu machen. Wenn Sie aus irgendem Grund die Sprache ändern möchten, ziehen Sie den Stecker aus der Steckdose und wiederholen Sie theses Verfahren. Bei viermaligem Drucken der Vorwahrzeit/Standzeit-Taste wird die Laufschrift-Funktion ausgeschaltet. Zum erneuten Einschalten drucken Sie viermal die Vorwahrzeit/Standzeit-Taste.

Einstellungen der Uhr:
Beispiel: Wenn Sie 12:00 Uhr einstellen wollen, verfahrens Sie wie folgt:

• Drücken Sie einmal auf die Uhr-Taste

Der Doppelpunkt blinkt.

• Stellen Sie durch Drehen des Drehreglers für die Zeit-/Gewichtseingabe die korrekte Uhrzeit/Tageszeit ein.

Die Uhrzeit entscheidt im Anzeigenfeld und der Doppelpunkt blinkt.

• Drücken Sie auf die Uhr-Taste Der Doppelpunkt hört auf zu blinken und die Uhrzeit ist eingestellt.

Anmerkungen:

1. Um die Uhrzeit zu verändern, wiederholen Sie die oben beschriebenen Schritte.
2. Die eingestellte Uhrzeit bleibt solange erhalten, bis die Stromzufahr unterbrochen wird.
3. These Anzeige ist eine 24-Stunden Uhr.

Tastatur und Bedienung

Kindersicherung:

Die Kindersicherung kann aktiviert werden, wenn ein Doppelpunkt bzw. die Uhrzeit im Anzeigenfeld liegt. Nach Aktivierung der Kindersicherung kann keine Eingabe über das Bedienfeld erfolgen. Die Funktionen des Gerätes sind blockiert, die Tur kann wie gewohnt geöffnet werden.

Eingabe:

- Drucken Sie 3mal die Starttaste.

• Die Uhrzeit entscheid nicht mehr im Anzeigenfeld, ist aber nicht gelöscht. Im Anzeigenfeld entscheid※ und die Kindersicherung ist aktiviert.

Löschen:

- Drücken Sie 3mal die Stopp-/Löschtaste.

• Die Uhrzeit entscheidiert wieder im Anzeigenfeld, die Kindersicherung ist gelöscht.

HINWEIS: Zum Aktivieren der Kindersicherung muss die Start-Taste dreimal innerhalb von 10 Sekunden gedrückt werden.

Mikrowellenbetrieb

Es stehen 5 verschiedene Mikrowellen-Leistungsstufen zur Verflugung. Die Wattleistungen der einzelnen Leistungsstufen enthalten Si beite der nachfolgenden Tabelle.

Zubehor:

NN-GD560M / NN-GD550W

oder

• Stellen Sie den Drehregler zur Wahl der Betriebsarten auf die gewünschte Mikrowellenleistungsstufe.

NN-SD450W

NN-GD560M / NN-GD550W

Drücken Sie	Power Level	Wattage
Einmal	Max (Hoch)	1000 W
Zweimal	Auftauen	270 W
3-mal	Mittel	600W
4-mal	Niedrig	440 W
5-mal	auf kleiner Flammekochen	250 W

• Stellen Sie mit dem Drehregler für die Zeit-/ Gewichtseingabe die gewünschte Zeit ein (Maximale Leistung: maximal 30 Minuten, alle anderen Leistungsstufen: maximal 90 Minuten).

Der{nachste durchzuführende Eingabeschnitt"START"sowie die.
eingegebene Leistung und Zeit erscheinen abwechselnd im
Anzeigenfeld. Ebenso wird das Mikrowellensymbol angezeigt.

• Drucken Sie die Starttaste.

Anmerkungen:

1. Wiederholen Sie die Einstellung der Mikrowellen-Leistungsstufe und Kochzeit für 2- und 3-Stufen-Kochvorgänge, bevor Sie das Start-Pad drücken.
   z. B. Schmortopf - 10 Minuten auf „Hoch“ stellen, um den Schmortopf zum Kochen zu bringen. Dann 60 Minuten langsam kochen. 10 Minuten kocheln halten, damit sich der Geschmack entwickeln kann.
2. Die Standzeit kann nach Einstellung der Mikrowellenleistung und der Zeit programmiert werden.
3. Sie können die Kochzeit während des Gerätebetriebs verändern. Betätigten Sie den Drehregler für die Zeiteingabe und verlangern bzw. verkurzen Sie die Zeit. Die Veränderung bzw. Verkürzung erfolgt in 1-Minuten-Schritten bis zu 10 Minuten. Wir der Drehregler für die Zeiteingabe auf Null gestellt, ist der Kochvorgang beendet.
4. Das Mikrowellengerät lauft automatisch auf Leistungsstufe Hoch, wenn die Kochzeit eingegeben wird, ohne dass vorher eine Leistungsstufe gewählt wurde.

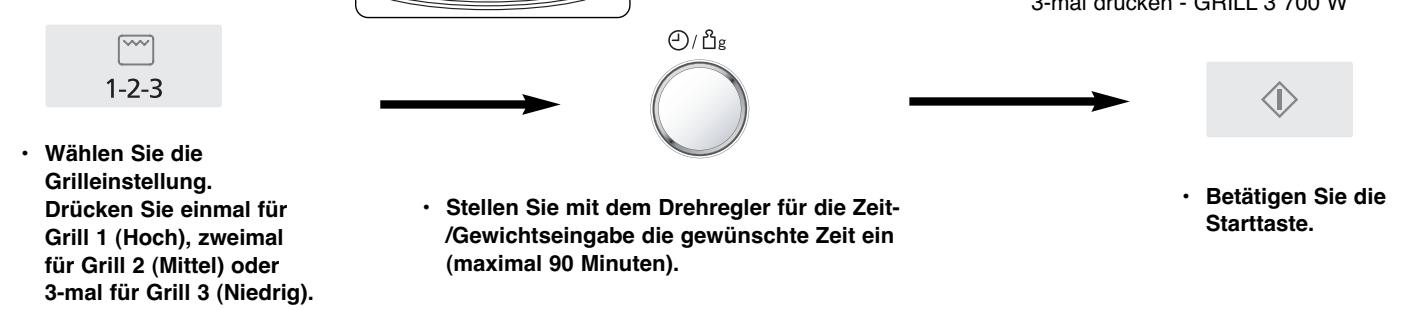

Grillbetrieb (NN-GD560M / NN-GD550W)

Zubehor:

Anmerkungen:

1. Der Grillbetrieb startet nur, wenn die Geräte tür geschlossen ist.
2. Sie können die Kochzeit während des Gerätebetriebs verändern. Betätigten Sie den Drehregler für die Zeiteingabe und verlangern bzw. verkurzen Sie die Zeit. Die Veränderung bzw. Verkürzung erfolgt in 1-Minuten-Schritten bis zu 10 Minuten. Wird der Drehschalter für die Zeiteingabe auf Null gestellt, ist der Kochvorgang beendet.

Grillkombinationsbetrieb (NN-GD560M / NN-GD550W)

Zubehör:

Es stehen Ichnen 3 feste Grillkombinationsprogramme mit folgenden Leistungsstufen zur Verfügung:

Kombination sprogramm	Drücken	Grilleistung	Mikrowellen leistung	Digitale Laufschrift
1	1-mal drücken	1300W	600W	G1-600W
2	2-mal drücken	1300W	440W	G1-440W
3	3-mal drücken	1300W	250W	G1-250W

• Wahlen Sie die Kombinationsstufe (siehe Tabelle).

• Stellen Sie mit dem Drehregler für die Zeit-/Gewichtseingabe die gewünschte Zeit ein (maximal 90 Minuten).

• Betätigen Sie die Starttaste.

Anmerkungen:

1. Der Grillkombinationsbetrieb startet nur, wenn die Geräteur geschlossen ist.
2. Sie können die Kochzeit während des Gerätebetriebs verändern. Betätigten Sie den Drehregler für die Zeiteingabe und verlangern bzw. verstehen Sie die Zeit. Die Verlängerung bzw. Verkürzung erfolgt in 1-Minuten-Schritten bis zu 10 Minuten. Wird der Drehregler für die Zeiteingabe auf Null gestellt, ist der Kochvorgang beendet.

Gewichtsautomatik zum Auftauen

Mit dieser Ausstattung konnen Sie Lebensmittel nach Gewicht auftauen. Wahlen Sie das gewünschte Programm und geben Sie das Gewicht des Lebensmittels auf 10g bereits ein. Bei jeder Programm wird nach Betätigkeiten der Gewichtsautomatiktaste zum Auftauen zuerst ein Gewicht angezeigt, das aufgrund haushalts- oder handelsüblicher Lebensmittelmengen festgelegt wurde (Erstgewicht).

• Wahlen Sie das gewünschte Programm durch ein- oder zweimaliges Drucken der Gewichtsautomatiktaste zum Auftauen.

• Geben Sie mit dem Drehregler für die Zeit- und Gewichtseingabe das Gewicht des Lebensmittels ein. Langsames Drehen des Reglers wird in Schritten von 10g gerechnet. Schnelles Drehen des Reglers wird in Schritten von 100g gerechnet.

• Betätigen Sie die Starttaste.

Programm	Digitale Laufscrift	Mindest-/Höchstgewicht	Lebensmittel
1 Kleine Teile 1mal drücken	KLEINE TEILE	150 - 1600g	Flache, keine Fleischstücke, z.B. Steaks, Schnitzel, Gulasch, Würstchen, Hähnhenschenkel, Fischfilet (jedes Stück 100g bis 400g). Wenden Sie die Lebensmittel während des Auftauens, wenn das Signal ertört.
2 GroßBe Stücke 2mal drücken	GROSSE TEILE	400 - 2400g	Große Fleischstücke, z.B. Braten, ganze Hähnchen. Wenden Sie die Lebensmittel während des Auftauens, wenn das Signal ertört.

Anmerkungen:

1. Ist die Auftauzeit länger als 60 Minuten, wird die Zeit im Anzeigenfeld in Stunden und Minuten angezeigt.
2. Die maximale Gewichtsbegrenzung wird durch die Gröbe und Form des Lebensmittels bedingt.
3. Zubereitungshinweise für Lebensmittel, die nicht für diese Gewichtsautomatik geeignet sind, entnahme Sieitte den Angaben im Kochbuch.

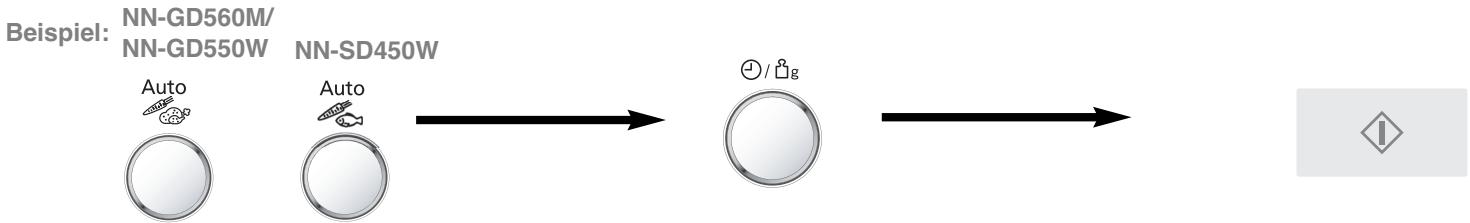

Gewichtsautomatik zum Erwärmen, Garen oder Kombinationsgaren

These Ausstattung ermoigt Ihnen die Zubereitung vieler Lebensmittel. Fur jedem Programm wurden unterscheidliche Mikrowellenleistungen und/oder Grilleistungen (NN-GD560M/NN-GD550W) sowie Zeiten in Abhängigkeit vom Lebensmittelgewicht ermittelt. Wahlen Sie das gewünschte Programm und geben Sie das Gewicht des Lebensmittels auf 10g bereits ein. Bei jeder Programm wird nach Betätigten der entsprechenden Gewichtsautomatiktaste zuerst ein Gewicht angezeigt, das aufgrund haushalts- oder handelsüblicher Lebensmittelmengen festgelegt wurde.

• Wahlen Sie das gewünschte Autogewichtprogramm, indem Sie die Auto-Programmregler drehen. Das Display blättert damit durch die Autogewicht-Kochprogramme.

• Geben Sie mit dem Drehregler für die Gewichtseingabe das Gewicht des Lebensmittels ein. Langsames Drehen des Reglers wird in Schritten von 10g gerechnet. Schnelles Drehen des Reglers wird in Schritten von 100g gerechnet.

• Betätigten Sie die Starttaste.

Anmerkungen:

1. Ist die Erwärm- oder Garzeit länger als 60 Minuten, wird die Zeit im Anzeigenfeld in Stunden und Minuten angezeigt.
2. Auf den Seiten D-11 bis D-17 finden Sie die zur Verfugung stehenden Gewichtsautomatikprogramme. Halten Sie sich unbedingt an die angegebenen Gewichtsbegrenzungen und Zubehorangaben.

Gewichtsautomatikprogramme

NN-GD560M / NN-GD550W

Programm	Digitale Laufscrift	Mindest-/ Höchst-gewicht	Zubehör	Hinweise/Tips
1 Tasse	1 TASSE	150g		Zum Erhitzen von Getränen (z.B. Kaffee, Tee, Milch oder Suppe) in einer Tasse. Geben Sie die Flüssigkeit in eine mikrow- ellengeignete Tasse und stellen Sie ein hitzebeständiges Glasstübchen hinein, um einen Siedeverzug zu vermeiden. Rühren Sie die Flüssigkeit vor und nach dem Erwärmen um. Beachten Sie eine Standzeit von ca. 1 Minute.
2 Suppentasse	1 SCHUES- SEL	300g		Zum Erhitzen von Getränen und Suppen. Geben Sie das Lebensmittel in eine mikrowellengeignete Suppentasse oder -schüssel und decken Sie diese mit einer Untertasse oder einem Deckel ab, um einen Siedeverzug zu vermeiden. Rühren Sie die Flüssigkeit vor und nach dem Erwärmen um. Beachten Sie eine Standzeit von 1-2 Minuten.
3 Eintöppe und Tellergerichte	FRISCHE MAHLZEIT	200 - 1500g		Zum Erhitzen von Tellergerchten und Eintöpfen mit Zimmer- oder Kühlschranktemperatur. Decken Sie die Lebensmittel zum Erwärmen grundsätzlich ab. Rühren Sie die Speisen während der Erwärzeit (Signalton) und vor der Stehzeit um. Beachten Sie eine Standzeit von 2-3 Minuten.
4 Tiefgefroene Eintöppe und Tellergerichte	TK GERICHT	200 - 1200g		Zum Erhitzen von vorgegarten tiefgekühlen Tellergerchten und Eintöpfen. Decken Sie die Lebensmittel zum Erwärmen grundsätzlich ab. Rühren Sie die Speisen während der Erwärzeit (100 ml) und vor der Stehzeit um. Beachten Sie eine Standzeit von 2 - 3 Minuten.
	TICK	200 - 1500g
5 Gemüse, Frisch	FRISCHES GEMUESE	250 - 1500g		Zum Garen von frischem Gemüse. Geben Sie dasVBorbereitete Gemüse mit 90 ml Wasser in eine mikro-wellengeignete Form mit Deckel. Größere Gewichte sollen den während der Garzeit einzelmal umgerührt werden (Signalton beachten). Beachten Sie eine Standzeit von 5 Minuten.
6 TK-Gemüse	TK GEMUESE	300 - 1000g		Zum Garen von tiefgekühtem Gemüse. Geben Sie das Gemüse mit 40 ml Wasser in eine mikrowellengeignete Form mit Deckel. Das Gemüse während der Garzeit einzelmal umruhren (Signalton beachten). Beachten Sie eine Standzeit von 5 Minuten.
	FRISCHER FISCH	150 - 1000g		Zum Garen von frischen Fischfilets oder -koteletts. Dünnere Bereiche abdecken, Fische in eine geeignete Form legen. Fügen Sie 1-2 Eβlöffel Flüssigkeit zu. Mit einem Deckel oder eingestochen- er Folie abdecken.
7 Fisch, Frisch	TK FISCH	200 - 900g		Zum Garen von tiefgekühten Fischfilets oder -koteletts. Geben Sie den Fisch mit 30 ml Flüssigkeit (Wasser, Zitrone, Wein) in eine mikrowellengeignete Form mit Deckel. Beachten Sie eine Standzeit von 5-10 Minuten.

Gewichtsautomatikprogramme

NN-GD560M / NN-GD550W

Programm	Digitale Laufschrift	Mindest-/ Höchst-gewicht	Zubehör	Hinweise/Tips
9 TK-Brot	BROT	50 - 500g		Zum Erhitzen von tiefgefrorenen Broten, Bröften und Croissants. Nehmen Sie das Lebensmittel aus der Verpackung und legen Sie diese auf das Rost. Wenden Sie das Lebensmittel beim Ertönen des Signals.
	××
10 Hahnchenstücke	HUEHNER-TEILE	200 - 1200g		Zum Garen und Bräunen von frischen Hähnchenteilen wie z.B. Hähnchenschenkel oder -flügel. Legen Sie die Hähnchenteile mit der Hautseite nach unten in eine mikrowellengeignete, hitzebeständige Form und stellen Sie diese auf den Rost. Wenden Sie das Geflügel während der Garzeit beim Ertönen des Signals.
11 Hahnchen	HUHN GANZ	1000 - 2200g		Zum Garen und Bräunen von ganzen frischen Hähnchen ohne Füllung. Kochen Sie die Füllung separat. Legen Sie das Hähnchen mit der Brustseite nach unten in eine mikrowellengeignete, hitzebeständige Form auf den Glasdrehteller. Wenden Sie das Geflügel während der Garzeit beim Ertönen des Signals.
12 TK-Gratin / TK-Lasagne	GEFRORE NES GRATIN	300 - 1000g		Zum Erhitzen und Bräunen von tiefgekühnten Gratis und Lasagne, industriell vorgefertigt. Nehmen Sie den Auflauf aus der Verpackung und geben Sieihn in eine portionsgerechte mikrowellengeignete und hitzebeständige Form, die auf den Glasdrehteller gestellt wird.

Gewichtsautomatikprogramme

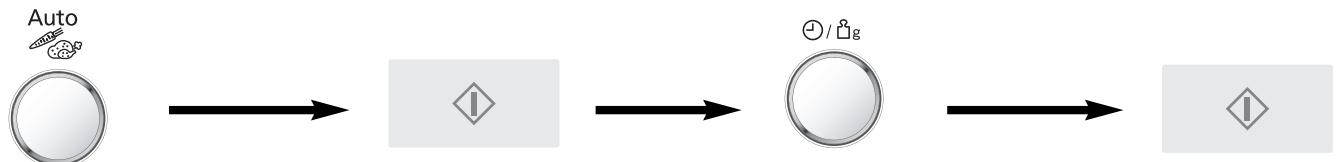

Panacrunch-Programme (NN-GD560M / NN-GD550W)

1. Wahlen Sie das gewünschte Programm und stellen Sie den Bräunungsteller direkt auf den Glasdrehteller.

2. Drucken Sie die Starttaste, um den Bräunungsteller vorzuheizen.

3. Ist das Vorheizen beendet, ertont ein Signal. Legen Sie anschließend das Lebensmittel in den Bräunungsteller und geben Sie das Gewicht ein.

4. Drucken Sie die Starttaste.

Programm	Digitale Laufscritt	Mindest-/ Höchst-gewicht	Zubehör	Hinweise/Tips
13 Frisch-Pizza	GEKUEHL-TE PIZZA	150 - 600g		Zum Erhitzen und Bräunen von frischer Pizza, industriell vorgefertigt. Entfernen Sie die Verpackung und legen Sie die Pizza in den vorgeheizten Bräunungsteller.
14 TK-Pizza	GEFRORE-NE PIZZA	150 - 600g		Zum Erhitzen und Bräunen von tiefgekühler Pizza, industriell vorgefertigt. Entfernen Sie die Verpackung und legen Sie die Pizza in den vorgeheizten Bräunungsteller.
15 Frisch-Quiche	GEKUEHL-TE QUICHE	150 - 700g		Zum Erhitzen und Bräunen von frischer Quiche, industriell vorgefertigt. Entfernen Sie die Verpackung und legen Sie die Quiche in den vorgeheizten Bräunungsteller.
16 TK-Quiche	TK QUICHE	150 - 500g		Zum Erhitzen und Bräunen von tiefgekühler Quiche, industriell vorgefertigt. Entfernen Sie die Verpackung und legen Sie die Quiche in den vorgeheizten Bräunungsteller.
17 TK-Pommes	POMMES	200 - 500g		Zum Erhitzen und Bräunen von tiefgekühlen Kartoffelprodukten, industriell vorgefertigt. Entfernen Sie die Verpackung und vertieren Sie die Kartoffelprodukte gleichmäßig auf dem vorgeheizten Bräunungsteller. Wenden Sie die Lebensmittel während der Garzeit beim Ertönen des Signals.

Braunungsteller (nur für NN-GD560M / NN-GD550W)

Das Konzept

Werden bestimmte Lebensmittel wie z.B. Pizza oder Quiche im Mikrowellengerät Zubereitet, ist das Ergebnis oft nicht mit dem Backofen zu vergleichen: Der Teig ist meistens weicher und der Boden nicht so knusprig.

Mit dem Panasonic Bräunungsteller als Zubehör ist das kein Problem mehr. Pizza, Quiches oder auch andere Produkte konnen knusprig gebräunt werden. Das Prinzip ist folgendermaßen: Der Boden des Bräunungstellers absorbiert Mikrowellen und wandelt diese in Hitze um. Diese Hitze wird von unter an das Lebensmittel abgegeben. Eine Bräunung der Lebensmittel-Oberfläche wird durch den Grill erreicht. Außer dem Unterstützung die Anti-Haft-Beschichtung des Bräunungstellers den Hitze-Effekt.

Anwendung des Bräunungstellers

• Um die besten Ergebnisse zu erzielen, ist es notwendig,这点es Zubehör vorzuheizen: Setzen Sie den Bräunungsteller direkt auf den Glasdrehteller und heizen ihn 3 Minuten mit der Grillkombination 1(Grill 1 + 600W ) vor. Sollen Lebensmittel wie z.B. Würstchen oder Frikadellen zubereitet werden, dann fetten Sie den Bräunungsteller vor dem Vorheizen ein, um die Bräunung zu optimieren.
• Nehmen Sie nach dem Vorheizen den Braunungsteller mit dem dazugehörigen Griff oder Topfhandschuhen aus dem Gerät. Legen Sie das Lebensmittel unverzüglich auf den Braunungsteller und stellen Sie den Teller dazu wieder in das Mikrowellengerät. jeder Zeitverzögerung kann das Garergebnis beeinflussen.
• Geben Sie die laut Tabelle vorgegebene Leistung und Zeit ein.

Wichtige Hinweise

1. Heizen Sie den Bräunungsteller maximal 8 Minuten vor.
2. Plazieren Sie den Bräunungsteller in der Mitte des Glasdrehtellers. Versichern Sie sich, daß der Bräunungsteller die Garraumwände nicht berührt. Fehlerhaftes Plazieren können Funkenbildung und damit eine Beschädigung des Garraums verursichen.
3. Setzen Sie den Bräunungsteller immer direkt auf den Glasdrehteller. Benutzen Sie in keinem Fall zusammen das Rost.
4. Wenn Sie mit dem bereits Bräunungsteller arbeiten, benutzen Sieitte immer den dazugehörigen Griff oder Topfandschuhe, um Verbrennungen zu vermeiden.
5. Entfernen Sie samentliches Verpackungsmaterial des Lebensmittels, bevor Sie diesen zubereiten.
6. Plazieren Sie niemals hitzeempfindliches Material auf dem bereits Bräunungsteller. Diese konnten sich entzünden.
7. Der Braunungsteller kann auch im Backofen benutzt werden.
8. Benutzen Sie den Bräunungsteller in Kombination mit Mikrowelle und Grill, um Beste Ergebnisse zu erzielen.

Pflege des Bräunungstellers

• Benutzen Sie auf dem Bräunungsteller keine scharfkantigen Gegenstände bzw. Messer, da sonst die Beschichtung beschädigt wird.
• Reinigen Sie den benutzten Bräunungsteller in heißem Seifenwasser und spüssen Sie mit klarem, freißen Wasser nach. Verwenden Sie weder Scheuermittel noch Kratz-schwämme, da die Oberfläche sonst beschädigt werden können.
• Der Bräunungsteller ist für die Geschirrspulmaschine geeignet.

Gewichtsautomatikprogramme - NN-SD450W

Programm	Digitale Laufscrift	Mindest-/ Höchst-gewicht	Zubehör	Hinweise/Tips
1 Eintöppe und Tellergerichte	FRISCHEMAHLZEIT	200 - 1500g	3	Zum Erhitzen von vorgegarten Tellergerichen und Eintöpfen mit Zimmer- oder Kühlschranktemperatur.Geben Sie das Lebensmittel auf einen mikrowellengeigneten Teller bzw. in eine mikrowellengeignete Schüssel. Decken Sie die Lebensmittel mit einer Abdeckhaube bzw. einem Deckel ab. Rühren Sie die Speisen nach der Häufe der Erwärmszeit und vor der Stehzeit um. Beachten Sie eine Standzeit von 2-3 Minuten.
2 Tiefgefrorene Eintöppe und Tellergerichte	TKGERICHT	200 - 1200g	3	Zum Erhitzen von vorgegarten, tieftegekühten Tellergerichen und Eintöpfen. Geben Sie das Lebensmittel auf einen mikrowellengeigneten Teller bzw. in eine mikro-wellengeignete Schüssel. Decken Sie die Lebensmittel mit einer Abdeckhaube bzw. einem Deckel ab. Rühren Sie die Speisen nach der Häufe der Erwärmszeit und vor der Stehzeit um. Beachten Sie eine Standzeit von 2 - 3 Minuten.
3 Gemüse, Frisch	FRISCHESGEMUESE	250 - 1500g	3	Zum Garen von frischem Gemüse (z.B. Blumenkohl, Brokkoli, Möhren, Zucchini oder keine Salzkartoffeln). Geben Sie das vorbereitete Gemüse mit 90 ml Wasser in eine passende, mikrowellengeignete Form mit Deckel. Rühren Sie größere Gewichte nach der Häufe der Garzeit einzelmal um. Beachten Sie eine Standzeit von 5 Minuten.
4 TK-Gemüse	TK GEMUESE	300 - 1000g	3	Zum Garen von tieftegekühtem Gemüse (z.B. Bohnen, Erbsen oder Möhren). Geben Sie das Gemüse mit 30 ml Wasser in eine passende, mikrowellengeignete Form mit Deckel. Rühren Sie größere Gewichte nach der Häufe der Garzeit einzelmal um. Beachten Sie eine Standzeit von 5 Minuten.
5 Fisch, Frisch	FRISCHERSFICH	150 - 1000g	3	Zum Garen von frischem Fisch (z.B.GPCANZIFsche, Fischfilets oder -kotelets). Dünnerne Bereiche abdecken, Fisch in eine geeignete Form legen. Fugen Sie 2 EBLöfel (30ml) Flüssigkeit zu. Mit einem Deckel oder eingestochener Folie abdecken. Beachten Sie eine Standzeit von 5-10 Minuten.
6 TK-Fisch	TK FISCH	200 - 900g	3	Zum Garen von tieftegorenem Fisch (z.B.GPCANZIFsche, Fischfilets oder -kotelets). Geben Sie den Fisch mit 30 ml Flüssigkeit (Wasser, Zitrone, Wein) in eine mikrowellengeignete Form mit Deckel. Beachten Sie eine Standzeit von 5-10 Minuten.
7 Tasse	TASSE	150g	3	Zum Erhitzen von Getränen (z.B. Kaffee, Tee, Milch oder Suppe) in einer Tasse. Geben Sie die Flüssigkeit in eine mikrowellengeignete Tasse und stellen Sie ein hitzebeständiges Glasstätchen hinein, um einen Siedeverzug zu vermeiden. Rühren Sie die Flüssigkeit vor und nach dem Erwärmen um. Beachten Sie eine Standzeit von ca. 1 Minute.
8 Suppentasse	1SCHUESSEL	300g	3	Zum Erhitzen von Getränen und Suppen. Geben Sie das Lebensmittel in eine mikrowellengeignete Suppentasse oder -schüssel unddecken Sie diese mit einer Untertasse oder einem Deckel ab, um einen Siedeverzug zu vermeiden. Rühren Sie die Flüssigkeit vor und nach dem Erwärmen um. Beachten Sie eine Standzeit von 1-2 Minuten.
9 2 Suppentassen	2SCHUESSEL	600g	3	Zum Erhitzen von Getränen und Suppen. Geben Sie das Lebensmittel in eine mikrowellengeignete Suppentasse oder -schüssel unddecken Sie diese mit einer Untertasse oder einem Deckel ab, um einen Siedeverzug zu vermeiden. Rühren Sie die Flüssigkeit vor und nach dem Erwärmen um. Beachten Sie eine Standzeit von 1-2 minuten.

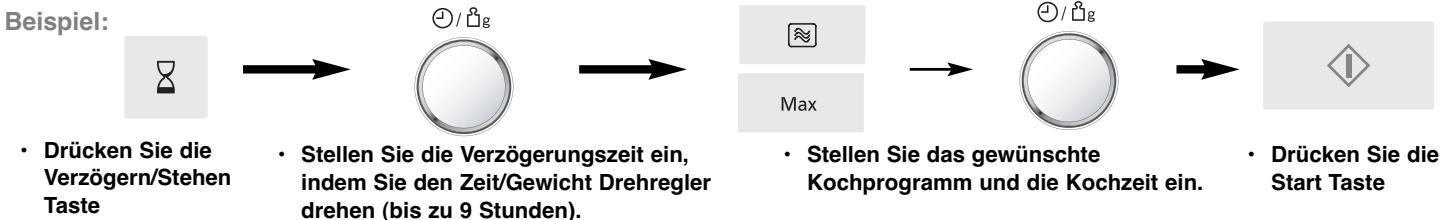

Gebrauch des Gerätes mit Zeitvorwahr

Indem Sie die Verzögern/Stehen-Taste benutzen, können Sie den verzögerten Beginn des Kochvorgangs programmieren.

HINWEIS:

1. Es können drei Kochstufen programmiert werden, einschließlich verzogertem Kochbeginn.

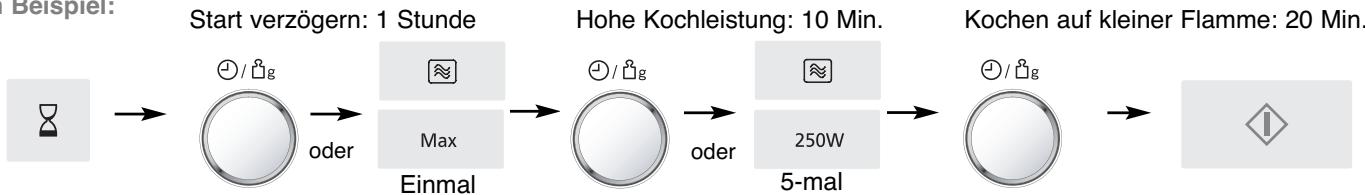

Zum Beispiel:

1. Betragt die programmierte Verzogerungszeit mehr als ein Stunde, erfolgt der Countdown in Minuteneinheiten. Betragt die programmierte Verzogerungszeit weniger als eine Stunde, erfolgt der Countdown in Sekundeneinheiten.
2. Startverzögerung kann nicht vor den automatischen Programmen programmiert werden.
3. Bei viermaligem Drucken der Vorwahrzeit/Standzeit-Taste wird die Laufschrift-Funktion ausgeschaltet. Zum erneuten Einschalten drucken Sie viermal die Vorwahrzeit/Standzeit-Taste.

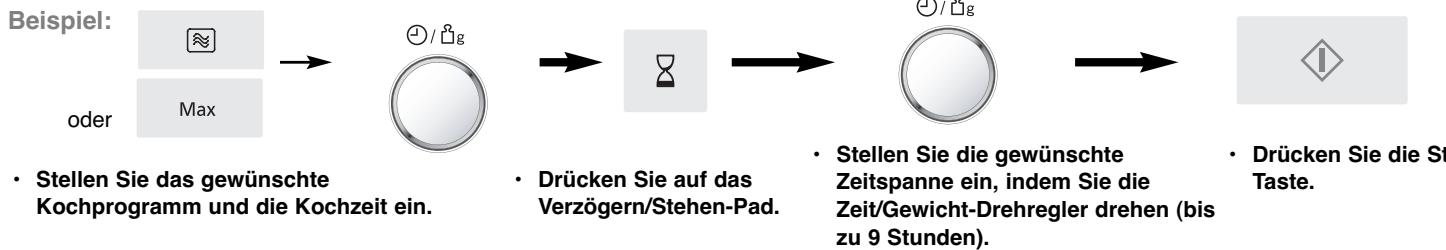

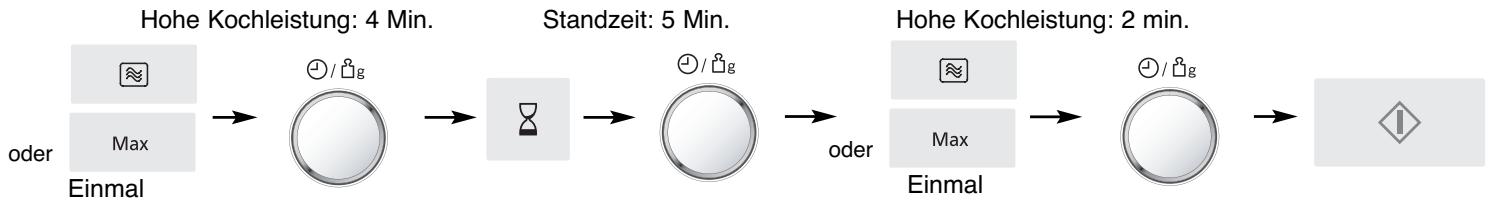

Standzeit

Die Verzögern/Stehen Taste können Sie dazu benutzen, die Standzeit nach Ablauf des Kochvorgangs zu programmieren oder um das Gerät als Minuten-Schaltuhr zu programmieren.

HINWEIS:

1. Es können drei Kochstufen programmiert werden, einschließlich Standzeit.

1. Wird die Tur des Gerats während der Standzeit oder der Minutenschaltuhr geöffnet, wird der Countdn im Display-Fenster fortgesetzt.
2. These Funktion kann auch als Zeit-Schaltuhr benutzt werden. In thisem Fall drucken Sie die Verzogern/Stehen-Taste, stellen die Zeit ein und drucken die Start-Taste.

Fragen und Antwerten

F: Warum lätt sich das Mikrowellengerät nicht einschalten?

A: Lätt sich das Mikrowellengerät nicht einschalten, überprüfen Sieitte folgenden:

1. Steckt der Netzstecker fest in der Steckdose? Ziehen Sie den Stecker aus der Steckdose und warten Sie 10 Sekunden, bevor Sie diesen wieder hineinstecken.
2. Überprüfen Sie die Netzsicherung und ersetzen Sie diese gegebenenfalls.
3. Ist die Netzsicherung in Ordnung? Stecken Sie den Netzstecker eines anderen Elektrogerätes in die gleiche Steckdose. Arbeitet these Elektrogerät auch nicht, ist die Steckdose defekt. Arbeitet das Gerät jedoch ordnungsgemäß, ist Ihr Mikrowellengerät defekt. Wenden Sie sich in thisem Fallitte unbedingt an einen Panasonic Kundendienst.

F: Das Mikrowellengerät verursacht Fernsehstorungen. Ist das normal?

A: Beim Betrieb des Mikrowellengerätes konnen Fernseh- und Radiostörungen auftreten. Es handelt sich um ähnliche Störungen, wie sie durch keine Elektrogeräte wie Mixer, Staubsauger, Haartrockner usw. verursacht werden konnen. Dies bedeutet nicht, daß Ihr Mikrowellengerät defekt ist.

F: Warum nimmt das Mikrowellengerät das gewünschte Programm nicht an?

A: Der Herd ist so ausgelegt, dass er kein falsches Programm akzeptiert. Zum Beispiel akzeptiert der Herd keine vierte Stufe oder ein Autogewicht-Programm nach einem verzögerten Start.

F: Warum stromt manchmal warme Luft aus dem Mikrowellengerät?

A: Die erhitzten Lebensmittel erwärmen den Garraum. Diese warme Luft wird durch die zirkulierende Luftströmung aus dem Gerät nach außen befindert. In dieser erwärnten Luft sind keine Mikrowellen enthalten. Die Luftungsöffnungen dürfen während des Kochens in keinem Fall abgedeckt werden.

F: "D" entscheid im Anzeigenfeld, was bedeutet das?

A: Das Gerät ist für den Fachhandel mit einem Demonstrationsprogramm ausgestattet. Betätigten Sie 4mal die Taste für die Uhrzeit, um diese Funktion zulöschen. Das Gerät ist wieder betriebsbereit.

F: Kann im Mikrowellengerät ein herkömmliches Fleischthermometer verwendet werden?

A: Nur für den reinen Grillbetrieb konnen Sie ein Fleischthermometer verwenden (NN-GD560M / NN-GD550W). Benutzen Sie für den Mikrowellenbetrieb bzw. für den Kombinationsbetrieb niemals ein herkömmliches Fleischthermometer, Denn das Metall des Thermometers könnte Funkenbildung verursichen.

F: Das Gerät stoppt den Mikrowellen-Garvorgang und die Meldung „H97" oder „H98" erscheint auf dem Display.

A: Die Fehlermeldung weist auf ein Problem bei der Mikrowellenerzeugung hin.itte wenden Sie sich an einen autorisierten Kundendienstvertreter.

F: Die Laufschrift im Display ist verschwenden. Warum kann ich nur Zahlen sehen?

A: Mochlicherweise gab es einen Stromausfall und die Laufschrift wurde deaktiviert. Trennen Sie das Gerät einige Sekunden vom Netzstrom und schreiben Sie es wieder an. Wenn „88:88" angezeigt wird, drücken Sie die Start-Taste, bis ihre Sprache erscheidt. Stellen Sie dann die Uhrzeit ein. Siehe Seite De-7.

NN-GD560M / NN-GD550W

A: These Gerausche sind bedingt durch das automatische Umschalten von Mikrowellenleistung auf Grilleistung während des Kombinationsbetriebes, dies ist normal.

F: Warum sind während des Kombinationsgarens brummende und klickende Geräusaiche zu horen?

A: Nach mehrfachem Gebrauch des Gerätes ist es notwendig, das Gerät gründlich zu reinigen. Sie können zusätzlich das Gerät ohne Lebensmittel, Glasdrehteller und Rollenring für 5 Minuten mit dem Grill in Betrieb setzen. Damit ist sichergestellt, daß Lebensmittelrückstände und konservierende Ölreste verbrennen, die den Geruch und Rauch verursichen.

F: Warum riecht das Mikrowellengerät unangenehm und erzeugt Rauch nach dem Grill- bzw. Kombinationsbetrieb?

Pflege des Mikrowellengerätes

1. Vor dem Reinigen den Netzstecker aus der Steckdoseziehen.
2. Halten Sie stets den Garraum, die Tur und den Turrahmen sauber. Entfernen Sie Spritzer von Speisen und Flüssigkeiten, die an den Garraumwänden und der Tur haften, mit einem feuchten Tuch und ggf. mildem Reinigungsmittel. Scharfe Reinigungs- und Scheuermittel sind nicht empfehlenswert. VERWENDEN SIE IN KEINEM FALL BACKOFENREINI GUNGSMITTEL. Verwenden Sie zur Reinigung der gläsernen Mikrowellentür keine Scheuermittel oder scharfe Metallschaber, da diese eine Beschädigung der Oberfläche zur Folge haben und zum Zerspringen des Glases führen können.
3. Das Gehäuse des Gerätes sollte feucht abgewischt und mit einem weichen Tuch getrocknet werden. Achten Sie darauf, daß kein Wasser durch die Entlüfungsschitze ins Geräteinnere gelangt, da das Gerät sonst Schadennehmen können.
4. Ist das Bedienfeld verschmutzt, saubern Sie theses mit einem feuchten, weichen Tuch. Verwenden Sie in keinem Fall scharfe Reinigungs- bzw. Scheuermittel. Damit es nicht zu einem unvorhagesehen Betrieb des Gerätes kommt, setzen Sie die Tür des Gerätes beim Säubern geöffnet.

5. Wahlend des Betriebs kann sich durch Verdampfen von Feuchtigkeitinnen oder außen auf dem Sichtfenster des Gerätes Kondenswasser niederschlagen und evtl. unter der Tur abtropfen. Diese Vorgang ist normal und kann verstärkt bei niedrigen Raumtemperaturen und hoher Luftfeuchtigkeit auftreten. Die Sicherheit des Gerätes ist dadurch nicht beeinträchtigt.itte nach dem Betrieb das Kondenswasser mit einem weichen Tuch abwischen.
   6.itte den Glasdrehteller herausnehmer und abkuhlen lessen,bevor Sie diesen in warmem Seifenwasser oder in der Spulmaschine reinigen.

6. Der Rollenring und die Vertiefung im Geräteboden sollenen regelmäßig gereinigt werden. Damit werden unnötige Betriebsgeräutsche vermieden und die Ansammlung von Lebensmittelresten verhindert. Einfach den Boden mit einem feuchten Tuch auswischen und anschließend trocknen. Der Rollenring kann mit mildem Seifenwasser gereinigt werden. Achten Sie darauf, daß Sie den Rollenring und Drehteller nach dem Reinigen wieder richtig einsetzen.

7. Wahlrend des Grill- und Kombinationsbetriebes (NN-GD560M / NN-GD550W) können Spritzer von Speisen und Getränen an den Garraumwände haften bleiben. Wir das Gerät nicht regelmäßig gereinigt, kann es während des Betriebes zur Rauchentwicklung kommt.
8. Ein Dampfreinigerarfichtzur Reinigungbenutztwerden.
9. Das Mikrowellengerätarf ausschließlich vom qualifizierten Panasonic Kundendienst geprüft oder repariert werden.
10. Die Belüftungsöffnungen sind jederzeit frei zu halten. Vergewissern Sie sich, dass die Belüftungsöffnungeniben, unter und hinten am Gerät nicht durch Staub oder andere Materialien vestopf ist. Verstopfte Belüftungsöffnungen konnen zu Überhitzung des Geräts führen, was den Betrieb des Geräts beeinträchtigen und eine GefahrensITUation hervorrufen kann.
11. Die Luftabzüge immer freihalten. Überprüfen Sie, dass die Luftabzüge an der Ober-, Unter- und Rückseite des Gerätes nicht durch Staub oder andere Material verstoptf werden. Wenn die Luftabzüge verstoptf sind, kann dies zu Überhitzung führen und die Funktionsfähigkeit des Gerätes beeinträchtigen.

Technische Daten

	NN-GD560M / NN-GD550W		NN-SD450W
Netzspannung:	230 V, 50 Hz		230 V, 50 Hz
Leistungsaufnahme:	Maximum:	2300 W
	Mikrowelle:	1100 W	Mikrowelle:	1100 W
	Grill:	1350 W
Ausgangsleistung:	Mikrowelle:	1000 W (IEC-60705)	Mikrowelle:	1000 W (IEC-60705)
	Grill:	1300 W
Äußere Abmessungen:	510 (B) x 380 (T) x 304 (H) mm		510 (B) x 380 (T) x 304 (H) mm
Garraumabmessungen:	359 (B) x 352 (T) x 217 (H) mm		359 (B) x 352 (T) x 217 (H) mm
Gewicht:	ca. 12.5 Kg		ca. 11.5 Kg
Geräuschpegel:	50 dB		50 dB
Bereitschaftsleistung:
Ausschalt-Leistung:

Die Angaben sind Annaherungswerte; Änderungen sind vorbehalten.

Pflege des Mikrowellengerätes

Bei thisem Produkt handelt es sich um ein Gerät, das die europäische Norm für EMV-Funkstörungen (EMV = Elektromagnetische Verträglichkeit), EN 55011, erfüllt. Gemäß dieser Norm ist diese Produkt ein Gerät der Gruppe 2, Klasse B und hält alle Grenzwerte ein. Gruppe 2 bedeutet, dass in thisem Gerät Hochfrequenz-Energie für das Erwärmen oder Garen von Lebensmitteln absichtlich als elektromagnetische Strahlung erzeugt wird. Klasse B sagt aus, dass these Produkt in einem normalen Wohnbereich betriebenen werden damit.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entspruchend der grundlegenden Firmengrundsätze der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sieitte these Produkte fur die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten communalen Sammelstellen bzw. Wertstoffsmammelhofen, die diese Geräte kosten los entgegenhalten.

Die ordnungsgemäß Entsorgung these Produktes dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben konnten.

Genauere Informationen zur nachstgelegen den Sammelstelle bzw. Recyclinghof erhalten Sie bei ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit ihrer Handlcer oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Gemäß der Richtlinie 2004/108/EC, Artikel 9(2)

Panasonic Deutschland, eine Division der Panasonic Marketing Europe GmbH

Winsbergring 15,22525 Hamburg, Deutschland

Hergestell von Panasonic Home Appliances Microwave Oven (Shanghai) Co., Ltd, 898 Longdong Road, Pudong, Shanghai, 201203, China.

(NN-GD560M / NN-GD550W)

WAARSCHUWING

NN-GD560M / NN-GD550W*

Piepgeluid:

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

Druk op	Vermogensst- and	Wattage
1 Keer	Max. (Hoog)	1000 W
2 Keer	Ontdooien	270 W
3 Keer	Medium	600 W
4 Keer	Laag	440 W
5 Keer	Sudderen	250 W

Automatisch ontdooien

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W*

Bips sonores

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

Ou

/

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W*

Segnale acustico

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

(NN-GD560M / NN-GD550W)

AVISO

NN-GD560M / NN-GD550W*

Avisador acústico:

NN-GD560M / NN-GD550W

NN-SD450W

Max

600W

440W

250W

Min

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

OSTRZEZENIE

NN-GD560M / NN-GD550W *

Syngladyzwiekowy:

NN-GD560M / NN-GD550W

NN-SD450W
NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

(NN-GD560M / NN-GD550W)

VYSTRAZNE UPOZORNENI

Dratěný rost (NN-GD560M / NN-GD550W)

NN-GD560M / NN-GD550W*

Pipnuti:

NN-GD560M / NN-GD550W

NN-SD450W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

(NN-GD560M / NN-GD550W)

NN-GD560M / NN-GD550W

SD450W

Přikon:

230 V, 50 Hz

230V, 50HZ

maximum; 2300 W

mikrovl. ohrev; 1100 W

mikrovl.ohrev; 1100W

grilování; 1350 W

Vykon:

mikrovl. ohrev; 1000 W (IEC-60705)

mikrovl. ohrev; 1000 W (IEC-60705)

Zhavici spirala grilu; 1300 W

Vnejsi rozmery:

510 (W) x 380 (D) x 304 (H) mm

510 (W) x 380 (D) x 304 (H) mm

359 (W) x 352 (D) x 217 (H) mm

359 (W) x 352 (D) x 217 (H) mm

Hmotnost netto:

12.5 kg

11.5 Kg

Hlučnost:

50 dB

50 dB

(NN-GD560M / NN-GD550W)

FIGYELMEZTETÉS

NN-GD560M / NN-GD550W*

Hangelzés:

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

vagy

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

(NN-GD560M / NN-GD550W)

(NN-GD560M / NN-GD550W)

AVERTISMENT

NN-GD560M / NN-GD550W*

Semnal sonor:

NN-GD560M / NN-GD550W

sau

• Apasati eject buton pānă la afisarea puteri i dorite.

• Alegei nivalul dorit de putere a microundelor.

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W

NN-GD560M / NN-GD550W
