BEDIENUNGSANLEITUNG HSW79F18DIGB HAIER

• Das Symbol zeigt an, dass Brandgefahr besteht, da brennbare Materialien verwendet werden. Achten Sie darauf, dass kein Feuer entstehen kann, indem brennbares Material sich entzündet.48 Inhalt Sicherheitsinformationen p. 50
• Bestimmungsgemäße Verwendung p. 55
• Produktbeschreibung p. 56
• Bedienfeld p. 57
• Verwendung p. 58
• Ausstattung p. 71
• Pflege und Reinigung p. 73
• Fehlerbehebung p. 78
• Installation p. 82
• Technische Daten p. 87

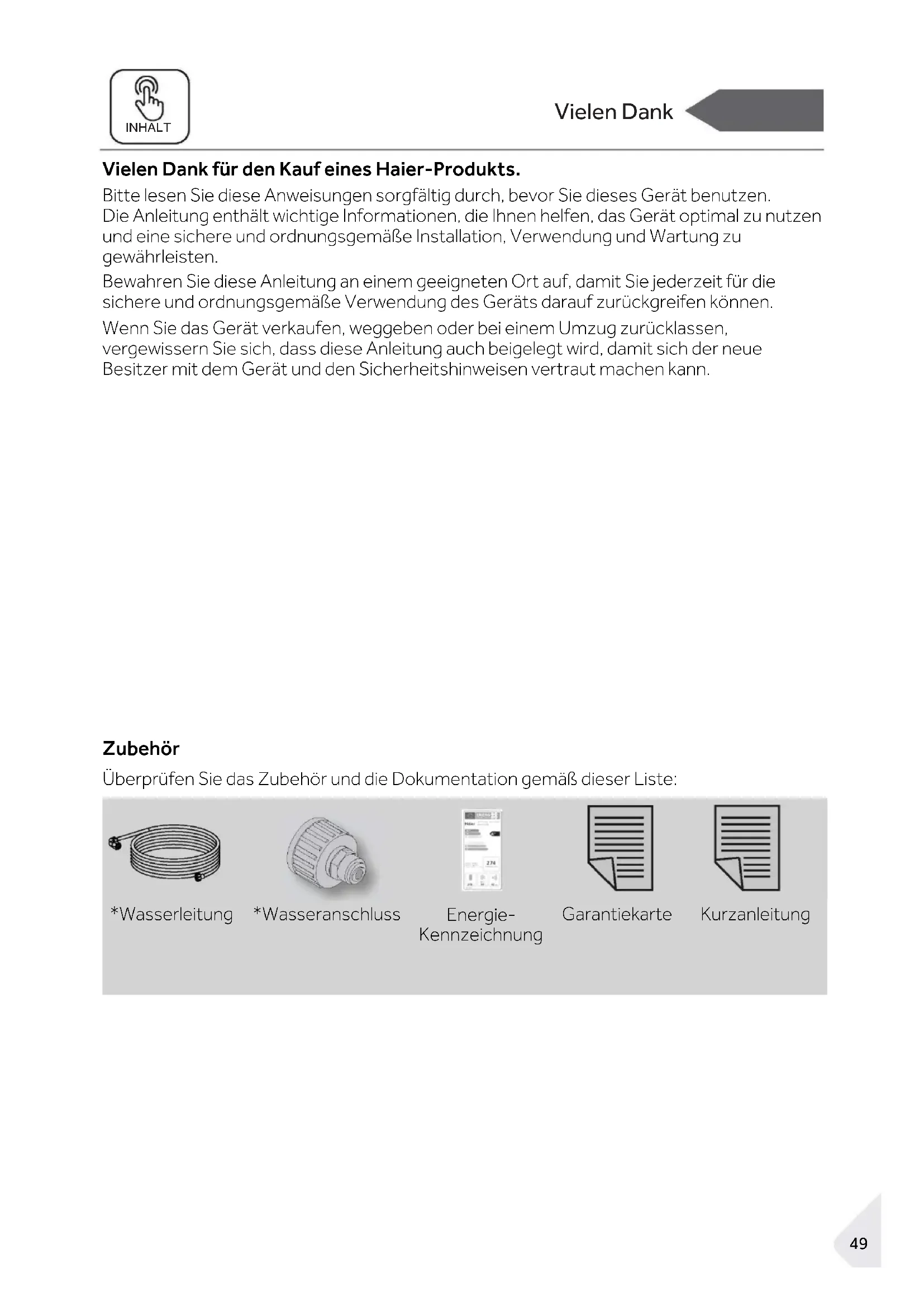

• Kundendienst Vielen Dank INHALT Vielen Dank für den Kauf eines Haier-Produkts. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten. Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können. Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann. Zubehör Überprüfen Sie das Zubehör und die Dokumentation gemäß dieser Liste: p. 8949

*Wasserleitung *Wasseranschluss Energie- Kennzeichnung Garantiekarte Kurzanleitung50 Sicherheitsinformationen INHALT Sicherheitsinformationen WARNUNG - Wichtige Sicherheitsinformationen HINWEIS - Allgemeine Informationen und Tipps Umweltinformationen Entsorgung Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Die Verpackung zum Recyceln in die entsprechenden Behälter entsorgen. Unterstützen Sie das Recycling von Elektro- und Elektronik- Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung. WARNUNG! Verletzungs- oder Erstickungsgefahr! Kältemittel und Gase müssen fachgerecht entsorgt werden. Überprüfen Sie, dass der Schlauch des Kühlkreislaufs nicht beschädigt ist, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Fächer und Schubladen sowie die Türöffnung und die Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.51 Sicherheitsinformationen INHALT Lesen Sie vor dem ersten Einschalten des Geräts folgende Sicherheitshinweise: WARNUNG! Vor der ersten Inbetriebnahme ► Vergewissern Sie sich, dass keine Transportschäden vorliegen. ► Entfernen Sie alle Verpackungsteile und bewahren Sie sie außerhalb der Reichweite von Kindern auf. ► Warten Sie vor dem Einschalten des Geräts mindestens zwei Stunden, damit der Kühlkreislauf auch sicher und effektiv arbeitet. ► Das Gerät immer mit mindestens zwei Personen transportieren, da es schwer ist. Installation ► Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben. ► Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch. ► Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. ► Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist. ► Lüftungsschlitze am Gerät oder in der Einbaustruktur freihalten. ► Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker. ► Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Abnormale Spannungsschwankungen könnten dazu führen, dass das Gerät nicht angeht, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein abnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen. ► Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel. ► Keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät platzieren. ► Stellen Sie sicher, dass das Netzkabel nicht durch den Kühlschrank eingeklemmt wird. Nicht auf das Netzkabel treten.52 Sicherheitsinformationen INHALT WARNUNG! ► Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden. Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Den dritten Stift (Erdung) auf keinen Fall kappen oder entfernen. Das Gerät muss so installiert werden, dass der Stecker erreichbar ist. ► Den Kühlkreislauf nicht beschädigen. Täglicher Gebrauch ► Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. ► Kinder im Alter von 3 bis 8 Jahren dürfen Kühlschränke be- und entladen, aber nicht reinigen und installieren. ► Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt. ► Kinder dürfen nicht mit dem Gerät spielen. ► Wenn Kohlegas oder ein anderes brennbares Gas in der Nähe des Geräts austritt, drehen Sie das Ventil des austretenden Gases ab. Öffnen Sie die Türen und Fenster, und ziehen Sie nicht den Netzstecker des Kühlschranks oder eines anderen Haushaltsgeräts. ► Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungs- temperatur zwischen 10 und 38°C eingestellt ist. Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einen längeren Zeitraum bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird. ► Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden. ► Ziehen Sie nicht an den Türfächern. Die Tür kann schief verzogen werden, das Flaschenregal kann herausgezogen werden, oder das Gerät kann umkippen. ► Die Tür nur mit den Griffen öffnen und schließen. Der Spalt zwischen den Türen sowie zwischen den Türen und dem Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Sie Ihre Finger eingeklemmt werden. Die Kühl- schranktüren nur dann öffnen oder schließen, wenn keine Kinder im Bewegungs- bereich der Tür stehen.53 Sicherheitsinformationen INHALT WARNUNG! ► Keine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in der Nähe verwenden. ► Keine Arzneimittel, Bakterien oder Chemikalien im Gerät lagern. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern. ► Lagern Sie niemals Flüssigkeiten in Flaschen oder Dosen (außer hochprozentige Spirituosen), insbesondere kohlensäurehaltige Getränke, im Gefrierschrank, da diese beim Einfrieren platzen können. ► Überprüfen Sie den Zustand der Lebensmittel, wenn die Temperatur im Gefrierschrank angestiegen ist. ► Keine unnötig niedrigen Temperaturen im Kühlschrank einstellen. Bei hohen Einstellungen kann es zu Minustemperaturen kommen. Achtung: Flaschen können platzen. ► Berühren Sie Gefriergut nicht mit nassen Händen (Handschuhe tragen). Verzehren Sie insbesondere Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierfach. Es besteht die Gefahr des Erfrierens oder der Bildung von Frostblasen an Mund und Zunge. ERSTE HILFE: Sofort unter fließend kaltes Wasser halten. Nicht mit Gewalt abziehen! ► Berühren Sie nicht die Innenfläche des Gefrierfachs, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten. ► Ziehen Sie den Gerätestecker aus der Steckdose, falls die Stromversorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. ► Im Inneren des Haushaltsgeräts keine elektrischen Geräte benutzen, es sei denn, sie sind vom Hersteller empfohlen. Wartung / Reinigung ► Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten. ► Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.54 Sicherheitsinformationen INHALT WARNUNG! ► Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose, den Stecker und nicht das Kabel an. ► Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden. ► Kratzen Sie Frost und Eis nicht mit scharfkantigen Gegenständen ab. Verwenden Sie keine Sprays, elektrischen Heizgeräte, Haartrockner zum Abtauen oder Dampfreiniger im Gerät, um Beschädigungen der Kunststoffteile zu vermeiden. ► Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen, es sei denn, dies ist vom Hersteller so empfohlen. ► Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von seinem Service- Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. ► Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Im Falle einer Reparatur wenden Sie sich bitte an unseren Kundendienst. ► Entfernen Sie den Staub auf der Geräterückseite mindestens einmal im Jahr, um Brandgefahr und einen erhöhten Energieverbrauch zu vermeiden. ► Das Gerät während der Reinigung nicht besprühen oder mit Wasser beschütten. ► Das Gerät nicht mit Wasser besprühen oder mit Dampf reinigen. ► Die kalten Einlegeböden aus Glas nicht mit heißem Wasser reinigen. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt. Information zu Kältemittelgas WARNUNG! Das Gerät enthält das entzündliche Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundendienst. Falls die Augen mit dem Kältemittel in Kontakt kommen, sofort unter fließendem Wasser ausspülen und den Augenarzt verständigen.55 Bestimmungsgemäße Verwendung INHALT Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Dieses Gerät ist zum Kühlen und Gefrieren von Lebensmitteln bestimmt. Es ist ausschließlich für den Einsatz in Haushalten und ähnlichen Bereichen konzipiert, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen, auf Bauernhöfen und in Hotels, Motels und anderen wohnähnlichen Umgebungen sowie in Bed-and-Breakfasts und fürs Catering. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt. Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen. Normen und Richtlinien und Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen und Standards Großbritanniens, die eine CE- und UKCA-Kennzeichnung vorsehen.56 Produktbeschreibung INHALT Produktbeschreibung Hinweis Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.

A: Gefrierfach 1 Deckenleuchte 2 Eismaschine mit Eisbehälter 3 Wasser- und Eisspender 4 Einlegeböden aus Glas 5 Flaschenhalter 6 Schubladen B: Kühlfach des Kühlschranks 7 Deckenleuchte 8 Weinablage 9 Flaschenhalter 10 Hintere Leuchte(HSW79F18DIPT) 11 Einlegeböden aus Glas 12 Wasserfilter 13 Abdeckungsplatte Wet Zone 14 Schubladen57 Bedienfeld INHALT Bedienfeld Bedienfeld Tasten: A Auto Set-Funktion/3Sec.Wi-Fi B Holiday-Funktion C Zonenauswahl/3Sec.Filter Reset D1 Temperatureinstellung Taste „-“ D2 Temperatureinstellung Taste „+“ E Super-Freeze-Funktion/3Sek. Eis an/aus F Super-Cool-Funktion G Wahlschalter für die Bedienfeldsperre H1 Auswahl Wassereinlass-Funktion H2 Auswahl Würfeleis-Funktion H3 Auswahl Gecrushtes-Eis-Funktion Anzeigen: a1 Auto Set-Modus a2 WLAN-Funktion b Holiday-Modus c Zone-Anzeige c1 Kühlschrank-Anzeige c2 Gefrierschrankanzeige c3 Filterrücksetzfunktion d Temperaturanzeige e1 Super-Freeze-Modus e2 Eiswürfelbereiter-Modus f Super-Cool-Modus g Bedienfeldsperre h1 Wassereinlass-Funktion h2 Würfeleis-Funktion h3 Gecrushtes-Eis-Funktion58 Verwendung INHALT Verwendung Vor der ersten Inbetriebnahme ► Entfernen Sie sämtliches Verpackungsmaterial, bewahren Sie es außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltfreundlich. ► Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie Lebensmittel hineinlegen. ► Warten Sie nach dem Nivellieren und Reinigen mindestens 2-5 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen. Siehe Abschnitt INSTALLATION. ► Kühlen Sie die Fächer auf hoher Stufe vor, bevor Sie die Lebensmittel einlegen. Die Power- Freeze-Funktion sorgt für eine schnelle Abkühlung des Gefrierfachs. ► Die Kühlschranktemperatur und die Gefrierschranktemperatur werden automatisch auf 5°C bzw. -18°C eingestellt. Dies sind die empfohlenen Einstellungen. Falls gewünscht, können Sie diese Temperatur manuell ändern. Siehe EINSTELLEN DER TEMPERATUR. Sensortasten Die Tasten auf dem Bedienfeld sind Sensortasten, die schon bei leichter Berührung mit dem Finger ansprechen. Gerät ein-/ausschalten Das Gerät ist sofort in Betrieb, wenn es an die Stromversorgung angeschlossen wird. Die angezeigten Temperaturen zeigen die eingestellten Temperaturen im Fach an. Möglicherweise ist die Bedienfeldsperre aktiv. Hinweis Wenn das Gerät, nachdem es von der Hauptstromversorgung getrennt wurde, eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtigen Temperaturen erreicht sind. Räumen Sie das Gerät vor dem Ausschalten aus. Schalten Sie das Gerät aus, indem Sie den Netzstecker aus der Steckdose ziehen. HINWEIS Wenn der Kühlschrank zum ersten Mal eingeschaltet wird, leuchtet die Anzeige auf. Kühl- und Gefriertemperatur werden automatisch auf 5°C bzw. -18°C eingestellt.59 Verwendung INHALT Bedienfeld sperren/entsperren

1. Automatische Sperre: Wenn die Kühlschranktür und die Gefrierschranktür geschlossen

sind und innerhalb von 30 Sekunden keine Tastenbetätigung erfolgt, wird der Bildschirm automatisch gelöscht und gesperrt.

3 Sek. lang drücken Anzeige ein Gesperrtes Bedienfeld

2. Manuelle Sperre: Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „G“ (Auswahl

der Bedienfeldsperre) und halten Sie sie 3 Sekunden lang gedrückt; der Summer ertönt einmal, die Anzeige „g“ (Bedienfeldsperre) leuchtet auf und das Display ist gesperrt.

Offene Tür oder beliebige Taste Display leuchtet 3 Sek. lang drücken Anzeige aus Display entsperrt Temperatur einstellen Die Temperaturen im Inneren werden durch folgende Faktoren beeinflusst: ► Umgebungstemperatur ► Häufigkeit der Türöffnung ► Menge der gelagerten Lebensmittel ► Geräteinstallation Temperatur für Kühlschrank einstellen

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „C“ (Zonenauswahl). Der Summer

ertönt einmal, die Anzeige „c1“ (Kühlschrankanzeige) blinkt, und dann wird der Temperatureinstellungsmodus des Kühlschranks aktiviert.

2. Drücken Sie die Taste „D1“ (Temperatureinstellungstaste „-“); der Summer ertönt einmal,

die eingestellte Temperatur des Kühlschranks wird um 1 reduziert. Die Temperatur des Kühlschranks wird in der Reihenfolge „9°C >8°C >7°C >6°C >5°C >4°C >3°C >2°C >1°C“ angezeigt.

Drücken Sie 1 Mal „-“.60 Verwendung INHALT Einstellen der Temperatur für den Kühlschrank

3. Drücken Sie die Taste „D2“ (Temperatureinstellungstaste „+“). Der Summer ertönt

einmal, die eingestellte Temperatur des Kühlschranks wird um 1 erhöht. Die Temperatur des Kühlschranks wird in der Reihenfolge „1°C > 2°C > 3°C > 4°C > 5°C > 6°C > 7°C > 8°C > 9°C“ angezeigt.

Drücken Sie 1 Mal „+“.

Hinweis Wenn nach dem Einstellen der Temperatur innerhalb von 5 Sekunden kein Betätigungsvorgang erfolgt, ermittelt und speichert das System automatisch die eingestellte Temperatur. Temperatur für Gefrierschrank einstellen

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „C“ (Zonenauswahl). Der Summer

ertönt einmal, die Anzeige „c2“ (Gefrierschrankanzeige) blinkt, und dann wird der Temperatureinstellungsmodus des Gefrierschranks aktiviert.

2. Drücken Sie die Taste „D1“ (Temperatureinstellungstaste „-“); der Summer ertönt

einmal, die eingestellte Temperatur des Gefrierschranks wird um 1 reduziert. Die Temperatur des Gefrierschranks wird in der Reihenfolge „-14°C > -15°C > -16°C > -17°C > -18°C > -19°C > -20°C > -21°C > -22°C > -23°C > -24°C“ angezeigt.

Drücken Sie einmal „-“.

3. Drücken Sie die Taste „D2“ (Temperatureinstellungstaste „+“). Der Summer ertönt einmal,

die eingestellte Temperatur des Gefrierschranks wird um 1 erhöht. Die Temperatur des Gefrierschranks wird in der Reihenfolge „-24°C > -23°C > -22°C > -21°C > -20°C > -19°C > -18°C > -17°C > -16°C > -15°C > -14°C“ angezeigt.

Drücken Sie 1 Mal „+“.

Hinweis Wenn nach dem Einstellen der Temperatur innerhalb von 5 Sekunden kein Betätigungsvorgang erfolgt, ermittelt und speichert das System automatisch die eingestellte Temperatur.61 Verwendung INHALT Auto Set-Modus

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „A“ (Auswahl des Auto Set-Modus),

der Summer ertönt einmal, die Anzeige „a1“ (Auto Set-Modus) leuchtet auf, und die Auto Set-Funktion wird eingeschaltet.

2. Wenn die Anzeige „a1“ (Auto Set-Modus) aufleuchtet, drücken Sie die Taste „A“

(Wahlschalter für den Auto Set-Modus), der Summer ertönt einmal, die Anzeige „a1“ (Auto Set-Modus) erlischt, und die Auto Set-Funktion wird ausgeschaltet.

1 Mal drücken Anzeige ein Auto Set-Modus an 1 Mal drücken Anzeige aus Auto Set-Modus aus

Hinweis Im Auto Set-Modus kann die Kühl- oder Gefriertemperatur nicht eingestellt werden. Wenn entweder die Taste „D1“ (Temperatureinstellungstaste „-“) oder die Taste „D2“ (Temperatureinstellungstaste „+“) gedrückt wird, um die Temperatur des Kühl- oder Gefrierschranks einzustellen, blinkt die Anzeige „a1“ (Auto Set-Anzeige) und es ertönt ein Hinweis darauf, dass dieser Vorgang nicht durchgeführt werden kann. Wenn im Auto Set-Modus die Funktion „Super-Cool“, „Super-Freeze“ oder „Holiday“ eingestellt ist, erlischt die Anzeige „a1“ (Auto Set-Modus), und die Auto Set-Funktion wird automatisch beendet. Holiday-Modus Der Holiday-Modus ist dafür gedacht, den Kühlschrank über einen längeren Zeitraum nicht zu benutzen. Wenn der Holiday-Modus eingeschaltet ist, wird der Gefrierschrank normal gesteuert, und die Temperatur des Kühlschranks wird automatisch auf 17 °C eingestellt. Die tatsächliche Temperatur ist nicht höher als 17 °C, wodurch ein durch Übertemperatur verursachter Geruch vermieden und gleichzeitig der Energieverbrauch gesenkt wird.

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „B“ (Auswahl des Holiday-

Modus), der Summer ertönt einmal, die Anzeige „b“ (Holiday-Modus) leuchtet auf, und die Holiday-Funktion wird eingeschaltet.

2. Wenn die Anzeige „b“ (Holiday-Modus) leuchtet, drücken Sie die Taste „B“ (Auswahl des

Holiday-Modus), der Summer ertönt einmal, die Anzeige „b“ (Holiday-Modus) erlischt, und die Holiday-Funktion wird ausgeschaltet.

1 Mal drücken Anzeige ein Auto Set-Modus an 1 Mal drücken Anzeige aus Auto Set-Modus aus62 Verwendung INHALT Hinweis Im Holiday-Status kann die Kühlschranktemperatur nicht eingestellt werden. Wenn entweder die Taste „D1“ (Temperatureinstellungstaste „-“) oder die Taste „D2“ (Temperatureinstellungstaste „+“) gedrückt wird, um die Temperatur des Kühlschranks einzustellen, blinkt die Anzeige „b“ (Holiday-Anzeige) und es ertönt ein Hinweis darauf, dass dieser Vorgang nicht durchgeführt werden kann. Bevor Sie die Holiday-Funktion nutzen, leeren Sie bitte den Kühlschrank, um zu verhindern, dass Lebensmittel darin verderben. Wenn die Holiday-Funktion eingeschaltet ist, kann die Funktion „Auto Set“ oder die Funktion „Super-Cool“ nicht gleichzeitig eingeschaltet werden. „Super-Cool“-Funktion

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „F“ (Super-Cool-Auswahl), der

Summer ertönt einmal, die Anzeige „f“ (Super-Cool-Funktion) leuchtet auf und die Super-Cool-Funktion wird eingeschaltet.

2. Wenn die Anzeige „f“ (Super-Cool-Funktion) aufleuchtet, drücken Sie die Taste „F“

(Super-Cool-Auswahl), der Summer ertönt einmal, die Anzeige „f“ (Super-Cool- Funktion) erlischt und die Super-Cool-Funktion wird ausgeschaltet.

3. Nach dem Einschalten der Super-Cool-Funktion schaltet der Kühlschrank die Funktion

automatisch aus, wenn die gewählte Gradzahl erreicht ist. Wenn Sie die Funktion manuell verlassen möchten, können Sie die Taste „F“ (Super-Cool-Auswahl) drücken, um sie auszuschalten. Anzeige aus 1 Mal drücken Anzeige ein 1 Mal drücken Anzeige aus Hinweis Im Super-Cool-Status kann die Kühlschranktemperatur nicht eingestellt werden. Wenn entweder die Taste „D1“ (Temperatureinstellungstaste „-“) oder die Taste „D2“ (Temperatureinstellungstaste „+“) gedrückt wird, um die Temperatur des Kühlschranks einzustellen, blinkt die Anzeige „f“ (Super-Cool-Anzeige) und es ertönt ein Hinweis darauf, dass dieser Vorgang nicht durchgeführt werden kann. Im Status der Super-Cool-Funktion kann die Auto-Set-Funktion oder die Holiday-Funktion aufgrund der unterschiedlichen Steuerungsmodi nicht gleichzeitig eingeschaltet werden. Wenn Sie eine Funktion wählen, die mit einer anderen Funktion in Konflikt steht, wird die ursprüngliche Funktion automatisch beendet.63 Verwendung INHALT Super-Freeze-Funktion (Super-Frz)

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „E“ (Super-Frz-Auswahl), der

Summer ertönt einmal, die Anzeige „e1“ (Super-Freeze-Funktion) leuchtet auf, und die Super-Freeze-Funktion wird eingeschaltet.

2. Wenn die Anzeige „e1“ (Super-Freeze-Funktion) aufleuchtet, drücken Sie die Taste „E“

(Super-Frz-Auswahl), der Summer ertönt einmal, die Anzeige „e1“ (Super-Freeze- Funktion) erlischt, und die Super-Freeze-Funktion wird ausgeschaltet.

3. Nach dem Einschalten der Super-Freeze-Funktion schaltet der Kühlschrank die

Funktion automatisch ab, wenn die ausgewählte Temperatur erreicht ist. Wenn Sie die Funktion manuell verlassen möchten, können Sie die Taste „E“ (Super-Frz-Auswahl) drücken, um sie auszuschalten.

Anzeige aus 1 Mal drücken Anzeige ein 1 Mal drücken Anzeige aus

Hinweis Im Super-Freeze-Status kann die Gefriertemperatur nicht eingestellt werden. Wenn entweder die Taste „D1“ (Temperatureinstellungstaste „-“) oder die Taste „D2“ (Temperatureinstellungstaste „+“) gedrückt wird, um die Temperatur des Gefrierschranks einzustellen, blinkt die Anzeige „e1“ (Super-Frz-Anzeige) und es ertönt ein Hinweis darauf, dass dieser Vorgang nicht durchgeführt werden kann. Im Status der Super-Freeze-Funktion kann die Auto-Set-Funktion aufgrund der unterschiedlichen Steuerungsmodi nicht gleichzeitig eingeschaltet werden. Wenn Sie eine Funktion wählen, die mit einer anderen Funktion in Konflikt steht, wird die ursprüngliche Funktion automatisch beendet. Filterfunktion Wenn der Kühlschrank sechs Monate lang in Betrieb ist, leuchtet die Erinnerungsanzeige „c3“ (Filterrücksetzfunktion) auf, um den Benutzer daran zu erinnern, einen neuen Filter einzusetzen. Wenn der Filter ausgetauscht wird, halten Sie die Taste „C“ (Auswahl der Filterrücksetzfunktion) 3 Sekunden lang gedrückt, um die Erinnerung zu löschen; die Zeitmessung wird mit einem Signalton zurückgestellt.

Anzeige ein 3 Sek. lang drücken Anzeige aus

Hinweis Die normale Nutzungsdauer des Filters beträgt sechs Monate. Es wird empfohlen, den Filter alle sechs Monate auszutauschen.64 Verwendung INHALT Eismaschinen-Modus

1. Drücken Sie im entsperrten Status die Taste „E“ (Auswahl des Eiswürfelbereiter-Modus)

und halten sie für 3 Sekunden gedrückt. Der Summer ertönt einmal, die Anzeige „e2“ (Eiswürfelbereiter-Modus) leuchtet auf, und der Eiswürfelbereiter-Modus wird eingeschaltet.

2. Wenn die Anzeige „e2“ (Eiswürfelbereiter-Modus) aufleuchtet, drücken Sie die Taste „E“

(Auswahl des Eiswürfelbereiter-Modus) und halten sie für 3 Sekunden gedrückt. Der Summer ertönt einmal, die Anzeige „e2“ (Eiswürfelbereiter-Modus) erlischt, und der Eiswürfelbereiter-Modus wird ausgeschaltet.

3 Sek. lang drücken Anzeige ein Eisherstellungsfunktion an 3 Sek. lang drücken Anzeige aus Eisherstellungsfunktion aus

Hinweis Wenn die Anwendung eingeschaltet wird, ist der Eiswürfelbereiter standardmäßig ausgeschaltet. Wenn Sie über einen längeren Zeitraum keine Eiswürfel benötigen, schalten Sie den Eisbereiter aus, leeren Sie den Behälter und setzen Sie den gereinigten Behälter ein. Der Eiswürfelbereiter kann nur beim Hersteller konfiguriert oder von dessen Kundendienst erworben werden. Wassereinlass-Funktion Drücken Sie in einem beliebigen Status (gesperrt oder entsperrt) die Taste „H1“ (Auswahl der Wassereinlass-Funktion). Der Summer ertönt einmal, die Anzeige „h1“ (Wassereinlass- Funktion) leuchtet auf, und die Wassereinlass-Funktion wird eingeschaltet.

1 Mal drücken Anzeige ein Wassereinlass-Funktion ein

1. Wenn die Anzeige „h1“ (Wassereinlass-Funktion) aufleuchtet, erlöschen die Anzeige

„h2“ (Eiswürfelfunktion) und die Anzeige „h3“ (Funktion „Gecrushtes Eis“). Nach dem Drücken des Spenderhebels fließt Wasser aus der Einlassöffnung.

2. Wenn die Wasserzulaufzeit 150 Sekunden erreicht, gibt der Kühlschrank einen

Piepton ab und behält das Wasser bei, bis 180 Sekunden erreicht sind. Dann wird das Wasser abgeschaltet und das Wasserventil schaltet auf die 200-Sekunden-Schutzzeit. Danach kann wieder Wasser eingelassen werden.

3. Wenn die kumulierte Wasserzulaufzeit innerhalb von 10 Minuten 5 Minuten erreicht,

schaltet das Wasserventil auf die 10-Minuten Schutzzeit; danach ist erneut der Wasserzulauf möglich.65 Verwendung INHALT Eiswürfel-Funktion Drücken Sie in einem beliebigen Status (gesperrt oder entsperrt) die Taste „H2“ (Auswahl der Eiswürfel-Funktion). Der Summer ertönt einmal, die Anzeige „h2“ (Eiswürfel-Funktion) leuchtet auf, und die Eiswürfel-Funktion wird eingeschaltet.

1 Mal drücken Anzeige ein Würfeleis-Funktion

1. Wenn die Anzeige „h2“ (Eiswürfel-Funktion) aufleuchtet, erlöschen die Anzeige „h1“

(Wassereinlass-Funktion) und die Anzeige „h3“ (Funktion „Gecrushtes Eis“). Wenn der Mikroschalter des Verteilers gedrückt wird, werden die Eiswürfel aus der Zulauföffnung ausgegeben.

2. Wenn der Eisbereiter zum ersten Mal an das Stromnetz angeschlossen wird, ist die

Eiswürfel-Funktion standardmäßig ausgeschaltet.

3. Drücken Sie den Mikroschalter des Spenders. Das Licht schaltet sich bei geöffnetem

Deckel ein. Dann beginnt sich der Motor des Eiszerkleinerers gegen den Uhrzeigersinn zu drehen, um die Eiswürfel zu schieben. Lösen Sie den Mikroschalter des Spenders. Der Motor des Eiszerkleinerers stoppt. Der Deckel des Spenders schließt sich nach 5 Sekunden und das Licht geht aus.

4. Wenn die Eiswürfel-Zeit im Eiswürfel-Status mehr als 50 Sekunden beträgt, ertönt ein

akustisches Signal (Klopfen), um den Benutzer darauf hinzuweisen, das Gerät abzuschalten. Wenn die Zeit 1 Minute erreicht, wird die Eiswürfelbereitung zwangsweise gestoppt. Die Funktion wird beim nächsten Drücken des Schalters wirksam.

5. Wenn die Kühlschranktür im Status „Eiswürfel“ geöffnet wird, stoppt der Motor, der

das Eis ausgibt, der Deckel des Spenders wird geschlossen, die Beleuchtung des Spenders wird ausgeschaltet und die Eiswürfelproduktion wird gestoppt.

6. Es ist verboten, bei geöffneter Kühlschranktür Eiswürfel auszugeben.

Funktion „Gecrushtes Eis“ Drücken Sie in einem beliebigen Status (gesperrt oder entsperrt) die Taste „H3“ (Auswahl der Funktion „Gecrushtes Eis“). Der Summer ertönt einmal, die Anzeige „h3“ (Funktion „Gecrushtes Eis“) leuchtet auf und die Funktion „Gecrushtes Eis“ wird eingeschaltet.

1 Mal drücken Anzeige ein Funktion „Gecrushtes Eis“ ein66 Verwendung INHALT Hinweis Wenn die Anzeige „h3“ (Funktion „Gecrushtes Eis“) aufleuchtet, erlöschen die Anzeige „h1“ (Wassereinlass-Funktion) und die Anzeige „h2“ (Eiswürfel-Funktion). Wenn der Mikroschalter des Verteilers gedrückt wird, wird zerstoßenes Eis aus der Zulauföffnung ausgegeben. Drücken Sie den Mikroschalter des Spenders. Das Licht schaltet sich bei geöffnetem Deckel ein. Dann beginnt sich der Motor des Eiszerkleinerers im Uhrzeigersinn zu drehen, um die Eiswürfel zu schieben. Lösen Sie den Mikroschalter des Spenders. Der Motor des Eiszerkleinerers stoppt. Der Deckel des Spenders schließt sich nach 5 Sekunden und das Licht geht aus. Wenn die Zeit der Eiszerkleinerung im Status „Gecrushtes Eis“ mehr als 50 Sekunden beträgt, ertönt ein akustisches Signal (Klopfen), um den Benutzer darauf hinzuweisen, das Gerät abzuschalten. Wenn die Zeit 1 Minute erreicht, wird die Eiszerkleinerung zwangsweise gestoppt. Die Funktion wird beim nächsten Drücken des Schalters wirksam. Wenn die Kühlschranktür im Status „Gecrushtes Eis“ geöffnet wird, stoppt der Motor, der das Eis ausgibt, der Deckel des Spenders wird geschlossen, die Beleuchtung des Spenders wird ausgeschaltet und die Eiszerkleinerung wird gestoppt. Es ist verboten, Eis bei geöffneter Kühlschranktür zu zerkleinern. Türöffnungsalarm Wenn eine Tür zu lange offen bleibt oder nicht richtig geschlossen wird, gibt der Kühlschrank in bestimmten Abständen einen Alarmton ab, um Sie daran zu erinnern, die Tür rechtzeitig zu schließen. Ausschaltspeicher Der momentane Betriebsstatus des Geräts bei Ausschaltung wird gespeichert. Nach dem erneuten Einschalten funktioniert das Gerät immer noch so, wie es vor dem Ausschalten eingestellt war. Verwendung des Eis- und Wasserspenders Drücken Sie die Spenderwahltaste so oft, bis die Leuchte über der gewünschten Anzeige leuchtet. Drücken Sie mit einem Glas oder einem anderen Behälter auf den Spender (1), um Eiswürfel, Wasser oder zerstoßenes Eis auszugeben.67 Verwendung INHALT

TIPPS ZUM LAGERN FRISCHER LEBENSMITTEL

Aufbewahrung im Kühlfach

1. Halten Sie die Temperatur Ihres Kühlschranks unter 5 °C.

2. Heiße Lebensmittel vor der Aufbewahrung im Kühlschrank auf Raumtemperatur

3. Lebensmittel sollten vor der Aufbewahrung im Kühlschrank gewaschen und

abgetrocknet werden.

4. Die aufzubewahrenden Lebensmittel sollten gut verschlossen sein, um Geruchs- oder

Geschmacksveränderungen zu vermeiden.

5. Lagern Sie keine übermäßigen Mengen an Lebensmitteln. Lassen Sie Zwischenräume

zwischen den Lebensmitteln, damit die kalte Luft zirkulieren kann, um eine bessere und gleichmäßigere Kühlung zu erreichen.

6. Lebensmittel, die täglich verzehrt werden, sollten im vorderen Teil des Regals gelagert

7. Lassen Sie Platz zwischen den Lebensmitteln und den Innenwänden, damit die Luft

zirkulieren kann. Lagern Sie Lebensmittel insbesondere nicht an der Rückwand, da sie dort festfrieren könnten. Vermeiden Sie den direkten Kontakt von Lebensmitteln (insbesondere bei öligen oder säurehaltigen Lebensmitteln) mit der Innenauskleidung, da Öl/Säure diese angreifen kann. Reinigen Sie ölige/saure Verschmutzungen sofort, wenn Sie sie sehen.

8. Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf. Auf diese

Weise können Sie die gefrorenen Lebensmittel verwenden, um die Temperatur im Fach zu senken und Energie zu sparen.

9. Die Reifung von Obst und Gemüse wie Zucchini, Melonen, Papayas, Bananen, Ananas

usw. kann im Kühlschrank beschleunigt werden. Daher sollten sie nicht im Kühlschrank aufbewahrt werden. Die Reifung von noch grünem Obst kann im Kühlschrank jedoch auch beschleunigt werden. Zwiebeln, Knoblauch, Ingwer und anderes Wurzelgemüse sollten ebenfalls bei Raumtemperatur gelagert werden.

10. Unangenehme Gerüche im Inneren des Kühlschranks sind ein Zeichen dafür, dass

etwas verschüttet wurde und gesäubert werden muss. Siehe PFLEGE UND REINIGUNG.

11. Verschiedene Lebensmittel sollten entsprechend ihrer Eigenschaften an

verschiedenen Stellen eingeräumt werden: 1-Butter, Käse usw. 2-Eier, Konserven, Gewürze usw. 3/4/5-Getränke und Lebensmittel in Flaschen. 6-Eingelegte Lebensmittel, Konserven usw. 7/8-Fleischerzeugnisse, Fisch, Rohkost 9-Dosen, Molkereiprodukte usw. 10-Obst, Gemüse, Salat usw. 11-Gekochtes Fleisch, Würste usw.68 Verwendung INHALT

TIPPS ZUM LAGERN FRISCHER LEBENSMITTEL

Einlagerung im Gefrierfach

1. Halten Sie die Gefriertemperatur bei -18°C.

2. 12 Stunden vor dem Einfrieren zusätzlicher Lebensmittel die Super-Freeze-Funktion

einschalten; bei kleinen Mengen an Lebensmitteln reichen 4-6 Stunden.

3. Heiße Lebensmittel vor der Lagerung im Gefrierschrank auf Raumtemperatur abkühlen

4. In kleine Portionen geschnittene Lebensmittel frieren schneller ein und lassen sich leichter

auftauen und garen. Das empfohlene Gewicht für jede Portion beträgt höchstens 2,5 kg.

5. Lebensmittel verpacken, bevor Sie sie in den Gefrierschrank legen. Die Außenseite der

Verpackung muss trocken sein, damit die Gefrierbeutel nicht aneinander kleben. Verpackungsmaterialien sollten geruchsfrei, luftdicht, lebensmittelecht und ungiftig sein.

6. Damit das Verfallsdatum nicht abläuft, notieren Sie sich das Einfrierdatum,

das Verfallsdatum und den Namen des Lebensmittels auf der Verpackung. Unterschiedliche Lebensmittel können unterschiedlich lange gelagert werden.

7. WARNUNG!: Säuren, Laugen und Salze usw. könnten die Innenfläche des Gefrierschranks

erodieren. Legen Sie die Lebensmittel, die diese Stoffe enthalten (z. B. Seefisch), nicht direkt auf die Innenfläche. Ausgetropftes Salzwasser im Gefrierschrank sollte sofort beseitigt werden.

8. Überschreiten Sie nicht die von den Herstellern empfohlene Haltbarkeitsdauer der

Lebensmittel. Nehmen Sie nur die benötigte Menge an Lebensmitteln aus dem Gefrierschrank.

9. Verschiedene Lebensmittel sollten entsprechend ihrer Eigenschaften an

verschiedenen Stellen eingeräumt werden:

1- Leichtere Produkte wie Eis, Gemüse, Brot usw.

2- Große/schwere Lebensmittelportionen,

wie z. B. Fleischstücke zum Braten

Verwendung INHALT HINWEIS: LAGERUNG

1. Halten Sie einen Abstand von mehr als 10 mm zwischen den Lebensmitteln und dem

Sensor ein, um die Kühlwirkung zu gewährleisten.

2. Lassen Sie die unterste Schublade im Gerät, wenn es in Betrieb ist, um die Kühlwirkung

3. Lebensmittel wie Eiscreme usw., sollten im Gefrierfach und nicht in den Flaschenhaltern

gelagert werden. Die Temperaturschwankungen, denen die Flaschenhalter durch das Öffnen und Schließen der Tür ausgesetzt sind, können die Lebensmittel auftauen.

4. Verbrauchen Sie aufgetaute Lebensmittel schnell. Aufgetaute Lebensmittel können

nur dann wieder eingefroren werden, wenn sie vorher gekocht werden, da sie sonst ungenießbar werden.

5. Legen Sie keine übermäßigen Mengen an frischen Lebensmitteln in das Gefrierfach.

Informieren Sie sich über die Gefrierkapazität des Gefrierschranks. - Siehe TECHNISCHE DATEN oder Daten auf dem Typenschild.

6. Lebensmittel können im Gefrierschrank bei einer Temperatur von mindestens -18 °C

je nach Beschaffenheit 2 bis 12 Monate gelagert werden (z. B. Fleisch:3-12 Monate, Gemüse:6-12 Monate)

7. Vermeiden Sie beim Einfrieren frischer Lebensmittel den Kontakt mit bereits

gefrorenen Lebensmitteln. Es besteht die Gefahr, dass diese auftauen!

8. Tauen Sie gefrorene Lebensmittel im Kühlschrank auf. Auf diese Weise können Sie

die gefrorenen Lebensmittel verwenden, um die Temperatur im Fach zu senken und Energie zu sparen. Beachten Sie bei der Lagerung von handelsüblicher Tiefkühlware diese Richtlinien:

1. Befolgen Sie immer die Richtlinien der Hersteller, die angeben, wie lange die Lebensmittel

aufbewahrt werden können. Überschreiten Sie die Haltbarkeitsdaten nicht.

2. Versuchen Sie, die Zeitspanne zwischen Einkauf und Lagerung so kurz wie möglich zu

halten, um die Lebensmittelqualität zu erhalten.

3. Kaufen Sie Tiefkühlkost, die bei einer Temperatur von -18 °C oder darunter gelagert

4. Vermeiden Sie den Kauf von Lebensmitteln, die Eis oder Reif auf der Verpackung haben.

Dies deutet darauf hin, dass die Produkte möglicherweise teilweise aufgetaut und irgendwann wieder eingefroren wurden. Temperaturerhöhungen beeinträchtigen die Qualität der Lebensmittel.70 Verwendung INHALT Energiespartipps Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION). Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät einstellte Temperatur, umso höher der Energieverbrauch. Funktionen wie POWER- FREEZE verbrauchen mehr Energie. Lassen Sie warme Mahlzeiten abkühlen, bevor Sie diese in den Kühlschrank stellen. Öffnen Sie die Gerätetür so wenig und so kurz wie möglich. Achten Sie darauf, das Gerät nicht zu überladen, um den Luftstrom nicht zu behindern. Vermeiden Sie Luft innerhalb der Lebensmittelverpackung. Halten Sie die Türdichtungen sauber, damit die Tür immer richtig schließt. Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf. Die energiesparendste Konfiguration erfordert, dass das Gerät Schubladen, Lebensmittelboxen und Einlegeböden in fabriksauberem Zustand enthält, und die Lebensmittel sollten so weit wie möglich von den Auslässen des Luftkanals eingeräumt werden und diesen nicht blockieren.71 Ausstattung INHALT Ausstattung Verstellbare Einlegeböden

1. Die Höhe der Einlegeböden kann an Ihren

Lagerbedarf angepasst werden.

2. Um einen Einlegeboden zu versetzen, heben

Sie ihn an der Hinterkante an und ziehen Sie ihn heraus .

3. Um ihn wieder einzubauen, setzen Sie ihn auf

die Träger an beiden Seiten und schieben sie ihn ganz nach hinten, bis die Rückseite des Einlegebodens in den Schlitzen an den Seiten steckt.

HINWEIS Prüfen Sie, ob alle Seiten des Einlegebodens waagerecht sind.

Abnehmbare Türfächer/Flaschenhalter

1. Die Türablagen/Flaschenhalter können zur

Reinigung herausgenommen werden:

2. Halten Sie dazu die Ablage/Flaschenhalter mit

beiden Händen fest, heben Sie sie nach oben und ziehen Sie sie heraus .

3. Um die Ablage/Flaschenhalter wieder

einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

Herausnehmbare Schublade Um die Schublade herauszunehmen, diese bis zum Anschlag herausziehen, anheben und herausnehmen. Um die Schublade wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

Eisbehälter Stoppen der Eisproduktion Wenn über einen längeren Zeitraum kein Eis oder Wasser benötigt wird, kann das Ventil zwischen der Wasserzufuhr und dem Gerät abgestellt werden. Der Eisbehälter sollte gereinigt, getrocknet und wieder in das Gerät eingesetzt werden, um die Entstehung von Gerüchen zu vermeiden.72 Ausstattung INHALT Herausnehmen des Eisbehälters

1. Greifen Sie in beide Seitenbügel.

2. Heben Sie den Behälter an.

3. Ziehen Sie den Behälter heraus.

Wiedereinbau des Eisbehälters Um den Eisbehälter wieder einzubauen, muss die U-förmige Halterung hinter dem Eisbehälter (1 in Abb.2) auf das entsprechende Metallteil gesetzt werden. Führen Sie die Schritte aus Abb.1 in umgekehrter Reihenfolge aus.

HINWEIS Feuchtigkeit kann kondensieren und den Eisbehälter festfrieren lassen.73 Pflege und Reinigung INHALT Pflege und Reinigung WARNUNG! Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. Reinigung Reinigen Sie das Gerät, wenn nur wenig oder keine Lebensmittel gelagert werden. Das Gerät sollte alle vier Wochen gereinigt werden, um eine gute Wartung zu gewährleisten und um schlechte Gerüche von gelagerten Lebensmitteln zu vermeiden. WARNUNG! ► Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden. ► Das Gerät während der Reinigung nicht besprühen oder mit Wasser beschütten. ► Das Gerät nicht mit Wasser besprühen oder mit Dampf reinigen. ► Die kalten Einlegeböden aus Glas nicht mit heißem Wasser reinigen. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt. ► Berühren Sie nicht die Innenfläche des Gefrierschranks, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten. ► Überprüfen Sie bei eventuellem Temperaturanstieg den Zustand des Gefrierguts.

► Die Türdichtung immer sauber halten. ► Reinigen Sie das Innere und das Gehäuse des Geräts mit einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde.

1. Säubern Sie den Kühlschrank außen und innen,

einschließlich Türdichtungen, Türablage, Einlegeböden aus Glas, Schubladen usw., gründlich mit einem weichen Geschirrtuch oder einem Schwamm mit warmem Wasser (eventuell mit etwas neutralem Reinigungsmittel im Wasser).

2. Wenn Flüssigkeit verschüttet wurde, nehmen Sie alle verschmutzten Teile heraus,

spülen Sie sie unter fließendem Wasser ab, trocknen Sie sie ab und setzen Sie sie wieder in den Kühlschrank.

3. Bei verschütteten Milchprodukten (z. B. Sahne, schmelzendes Eis) entfernen Sie die

verunreinigten Teile, legen Sie sie für eine Weile in ca. 40 °C warmes Wasser, spülen Sie sie dann unter fließendem Wasser ab, trocknen Sie sie ab, und setzen Sie sie wieder in den Kühlschrank ein.

4. Falls ein kleines Teil oder Krümel im Inneren des Kühlschranks (zwischen die Ablagen

oder Schubladen) festsitzen, lösen Sie die Verunreinigung mit einer weichen Zahnbürste. Wenn Sie die Verunreinigung nicht entfernen konnten, wenden Sie sich bitte an den Haier-Kundendienst. ► Wischen Sie den Kühlschrank mit einem feuchten Tuch gründlich aus und trocknen Sie ihn mit einem weichen Tuch ab. ► Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine.74 Pflege und Reinigung INHALT ► Warten Sie vor dem Neustart des Geräts mindestens 5 Minuten, da ein häufiger Neustart den Kompressor beschädigen kann. Abtauen Das Abtauen des Kühl- und Gefrierschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich. Austausch der LED-Leuchten WARNUNG! Wechseln Sie die LED nicht selbst. Sie darf nur vom Hersteller oder von einem autorisierten Service-Mitarbeiter ausgetauscht werden. Die Leuchte nutzt als Lichtquelle eine LED mit geringem Energieverbrauch und langer Lebensdauer. Bei Anomalien wenden Sie sich bitte an den Kundenservice. Siehe KUNDENSERVICE. Lichtquell e (nur LED), die durch einen Fachmann ausgetauscht werden muss. Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G. Gerätefach Spannung Energieeffizienzklasse Modell Kühlschrank 12V G Gefrierschrank 12V G Hintere Leuchte 12V G Reinigung des Eisbehälters Reinigen Sie den Eisbehälter regelmäßig mit warmem Wasser, vor allem, wenn die Eiswürfel alt und abgestanden sind. Trocknen Sie den Behälter gut ab, bevor Sie ihn wieder in das Gerät einsetzen, damit die Eiswürfel nicht an den Wänden haften bleiben. Nichtverwendung für einen längeren Zeitraum Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird und Sie die Holiday- Funktion für den Kühlschrank nicht verwenden: ► Nehmen Sie die Lebensmittel heraus. ► Ziehen Sie das Netzkabel ab. ► Reinigen Sie das Gerät wie oben beschrieben. ► Lassen Sie die Türen auf, um die Bildung von schlechten Gerüchen zu verhindern. HINWEIS Schalten Sie das Gerät nur aus, wenn es unbedingt nötig ist. HSW79F18DIPTHSW79F18DIGBHSW79F18DIGWHSW59F18DIMMHSW79F18DIPTHSW79F18DIGBHSW79F18DIGW75 Pflege und Reinigung INHALT Verstellen des Geräts

1. Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Gerätestecker aus der

2. Fixieren Sie die Einlegeböden und andere bewegliche Teile im Kühlschrank und im

Gefrierschrank mit Klebeband.

3. Den Kühlschrank um maximal 45° kippen, um eine Beschädigung des Kühlsystems zu

vermeiden. WARNUNG! ► Heben Sie das Gerät nicht an seinen Griffen an. ► Stellen Sie das Gerät niemals waagerecht auf den Boden. Auswechseln des Filters Der Wasserfilter muss ca. alle 6 Monate gewechselt werden, wenn die Anzeige „c3“ (Filter Reset Funktion) aufleuchtet. Zum Kauf eines Ersatz-Wasserfilters: - Verwenden Sie eine Ersatzpatrone: HRXWF, - Besuchen Sie Ihren Vertreter oder Händler vor Ort. Weitere Informationen finden Sie auf unserer Website www.haierspares.eu Hinweis ► Beim Auswechseln des Wasserfilters läuft eine kleine Menge Wasser (ca. 25 cm³ (1 oz)) aus. ► Wickeln Sie ein Tuch um das vordere Ende des Wasserfilterdeckels, um eventuell aus- laufendes Wasser aufzufangen. Halten Sie den Wasserfilter nach dem Herausnehmen aufrecht, um zu verhindern, dass Restwasser aus dem Wasserfilter ausläuft.

1. Drücken Sie die Mitte der oberen Abdeckung nach unten und klappen Sie sie um.

2. Entfernen Sie den Einweg-Wasserfilter.

3. Ersetzen Sie ihn durch einen neuen Wasserfilter. Setzen Sie den neuen Filter in den

Filterkopf ein und drehen Sie ihn so lange im Uhrzeigersinn, bis der Pfeil auf dem neuen Filter mit dem Pfeil auf dem Filterkopf übereinstimmen. Schwenken Sie den Filter zurück in das Fach.

4. Schließen Sie den Wasserfilterdeckel.76

Pflege und Reinigung INHALT

5. Halten Sie die Taste 3Sec.Filter Reset 3 Sekunden lang gedrückt.

6. Lassen Sie etwa 5 Minuten lang Wasser laufen, um eingeschlossene Luft und

Verunreinigungen zu entfernen. VORSICHT! ► Wenn Sie die Filter nicht rechtzeitig austauschen oder nicht von Haier zugelassene Wasserfilter verwenden, kann die Filterpatrone undicht werden und zu Sachschäden führen. Wasserfilter Modell: Haier HRXWF ► Das System ist von IAPMO R&T gemäß den NSF/ANSI-Normen 42, 53, 401 und P473 für die im Leistungsdatenblatt und unter iapmort.org angegebene Reduzierung der Ansprüche zertifiziert. ► Die tatsächliche Leistung kann je nach den örtlichen Wasserbedingungen variieren. Anwendungsrichtlinien/Wasserversorgungsparameter Durchfluss im Betrieb: 1,89 Ipm (0,5 gpm) Wasserversorgung: Trinkwasser Wasserdruck: 172-827 kPa (25-120 psi) Wassertemperatur: 0,6°C-38°C Leistung: 643,5 l (170 gal) Es ist wichtig, dass die vom Hersteller empfohlenen Installations-, Wartungs- und Filter- wechselanforderungen eingehalten werden, damit das Produkt die angegebene Leistung erbringen kann. Siehe Installationshandbuch für Informationen zur Garantie.77 Pflege und Reinigung INHALT Hinweis Obwohl die Tests unter Standard-Laborbedingungen durchgeführt wurden, kann die tatsächliche Leistung abweichen. Ersatzpatrone: HRXWF Kostenvoranschläge für Ersat- zelemente finden Sie auf unserer Website unter www.haierspares.eu.

WARNUNG! ► Zur Verringerung des mit der Aufnahme von Schadstoffen verbundenen Risikos: ► Verwenden Sie kein Wasser, das mikrobiologisch unsicher oder von unbekannter Qualität ist, ohne eine angemessene Desinfektion vor und nach dem System. Systeme, die für die Zystenreduzierung zertifiziert sind, können für desinfiziertes Wasser verwendet werden, das filtrierbare Zysten enthalten kann.

Hinweis Zur Verringerung des Risikos von Wasserlecks oder Überschwemmungen und zur Gewährleistung einer optimalen Filterleistung: ► Lesen und befolgen Sie die Gebrauchsanweisung, bevor Sie dieses System installieren und benutzen. ► Installation und Verwendung MÜSSEN allen staatlichen und örtlichen Vorschriften für Sanitärinstallationen entsprechen. ► Installieren Sie das System nicht, wenn der Wasserdruck über 827 kPa (120 psi) liegt. Wenn der Wasserdruck 552 kPa (80 psi) übersteigt, müssen Sie ein Druck- begrenzungsventil installieren. Wenden Sie sich an einen Sanitärfachmann, wenn Sie unsicher sind, wie Sie Ihren Wasserdruck überprüfen können. ► Vermeiden Sie die Installation an Orten, an denen Wasserschläge auftreten können. Wenn Wasserschläge auftreten, müssen Sie einen Wasserschlagschutz installieren. Wenden Sie sich an einen Sanitärfachmann, wenn Sie nicht sicher sind, wie Sie diesen Zustand feststellen können. ► Vermeiden Sie die Installation an Warmwasserleitungen. Die maximale Betriebswasser- temperatur dieses Filtersystems beträgt 38°C. ► Schützen Sie den Filter vor dem Einfrieren. Entleeren Sie den Filter, wenn die Temperatur unter 0,6°C fällt. ► Wechseln Sie die Einweg-Filterpatrone alle sechs Monate oder früher, wenn Sie eine merkliche Verringerung der Wasserdurchflussmenge feststellen. ► Wird die Einweg-Filterpatrone nicht in den empfohlenen Intervallen ausgetauscht, kann dies zu einer verminderten Filterleistung und zu Rissen im Filtergehäuse führen, die Wasserlecks oder Überschwemmungen verursachen. ► Dieses System wurde gemäß NSF/ANSI 42, 53, 401 und P473 auf die Reduzierung der unten aufgeführten Stoffe getestet. Die Konzentration der angegebenen Stoffe im Wasser, das im System zugeführt wird, wurde auf eine Konzentration reduziert, die kleiner oder gleich dem zulässigen Grenzwert für das Wasser ist, das das System verlässt, wie in NSF/ANSI 42, 53, 401 und P473 angegeben.78 Fehlerbehebung INHALT Fehlerbehebung Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundendienst kontaktieren. Siehe KUNDENSERVICE. WARNUNG! ► Das Gerät vor der Wartung deaktivieren und den Netzstecker aus der Steckdose ziehen. ► Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können. ► Eine beschädigte Lieferung sollte nur vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

Problem Mögliche Ursache Mögliche Behebung Der Kompressor funktioniert nicht. Der Netzstecker ist nicht an die Steckdose angeschlossen. Den Netzstecker anschließen. Das Gerät befindet sich im Abtauvorgang. Dies ist normal für eine automatische Abtauung. Das Gerät läuft häufig oder zu lange. Die Innen- oder Außentemperatur ist zu hoch. In diesem Fall ist es normal, dass das Gerät länger läuft. Das Gerät wurde über einen längeren Zeitraum ausgeschaltet. Normalerweise dauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist. Eine Gerätetür wurde nicht richtig geschlossen. Die Tür/Schublade schließen und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen. Die Tür wurde zu häufig oder zu lange geöffnet. Die Tür/Schublade nicht zu häufig öffnen. Die Temperatur für den Gefrierschrank ist zu niedrig. Die Temperatur höher einstellen, bis eine zufrie- denstellende Kühlschrank- temperatur erreicht ist. Es dauert 24 Stunden, bis sich die Kühlschranktemperatur stabilisiert hat. Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht. Die Tür-/Schubladendich- tungen reinigen oder vom Kundendienst ersetzen lassen. Die erforderliche Luftzirkulation ist nicht gewährleistet. Für ausreichende Belüftung sorgen. Das Innere des Kühlschranks ist schmutzig und/oder übelriechend. Das Innere des Kühlschranks muss gereinigt werden. Das Innere des Kühlschranks reinigen. Lebensmittel mit starkem Geruch werden im Kühlschrank gelagert. Packen Sie die Lebensmittel sorgfältig ein.79 Fehlerbehebung INHALT Problem Mögliche Ursache Mögliche Behebung Das Gerät macht abnormale Geräusche. Das Gerät befindet sich nicht auf einem ebenen Untergrund. Die Füße entsprechend einstellen, um das Gerät zu nivellieren. Das Gerät berührt einige Gegenstände um es herum. Die Gegenstände um das Gerät herum entfernen. Das Innere des Geräts ist nicht kalt genug. Die Temperatur ist zu hoch eingestellt. Es wurden zu warme Lebensmittel eingelagert. Es wurden zu viele Lebensmittel auf einmal hineingelegt. Die Lebensmittel liegen zu dicht beieinander. Eine Tür/Schublade wurde nicht richtig geschlossen. Die Tür/Schublade wurde zu häufig oder zu lange geöffnet. Die Temperatur zurücksetzen. Die Lebensmittel immer erst abkühlen lassen, bevor Sie sie hineinlegen. Nur kleinere Mengen an Lebensmitteln hineinlegen. Zwischen mehreren Lebensmitteln einen Abstand lassen, damit die Luft zirkulieren kann. Die Tür/Schublade schließen. Die Tür/Schublade nicht zu häufig öffnen. Das Innere des Geräts ist zu kalt. Die Temperatur ist zu niedrig eingestellt. Die Super- Frz/Super-Cool-Funktion ist aktiviert oder läuft zu lange. Die Temperatur zurücksetzen. Die Super-Frz/Super-Cool- Funktion ausschalten. Feuchtigkeitsbildung im Innern des Kühlfachs. Das Klima ist zu warm und zu feucht. Eine Tür/Schublade wurde nicht richtig geschlossen. Die Tür/Schublade wurde zu häufig oder zu lange geöffnet. Lebensmittelbehälter oder Flüssigkeiten werden offen gelassen. Die Temperatur erhöhen. Die Tür/Schublade schließen. Die Tür/Schublade nicht zu häufig öffnen. Heiße Speisen auf Raumtemperatur abkühlen lassen und Speisen und Flüssigkeiten abdecken. Feuchtigkeit sammelt sich außen am Kühlschrank oder zwischen der oder den Türen und der Schublade. Das Klima ist zu warm und zu feucht. Tür nicht richtig geschlossen. Die kalte Luft im Gerät und die warme Außenluft kondensieren. Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt. Prüfen Sie, ob die Tür/Schublade fest geschlossen ist. Starke Eisbildung und Frost im Gefrierfach. Die Lebensmittel sind nicht angemessen verpackt. Eine Tür/Schublade wurde nicht richtig geschlossen. Die Tür/Schublade wurde zu häufig oder zu lange geöffnet. Die Tür-/Schubladendich- tungen sind verschmutzt, verschlissen, gerissen oder verrutscht. Etwas im Inneren verhindert, dass die Tür/Schublade richtig schließt. Die Lebensmittel immer gut verpacken. Die Tür/Schublade schließen. Die Tür/Schublade nicht zu häufig öffnen. Die Tür-/Schubladendich- tungen reinigen oder austauschen. Die Einlegeböden, Türfächer oder Behälter so versetzen, dass die Tür/Schublade richtig schließt.80 Fehlerbehebung INHALT Problem Mögliche Ursache Mögliche Behebung Die Seitenwände des Geräts und die Türleiste werden warm.

Das ist normal. Das Gerät macht abnormale Geräusche. Das Gerät befindet sich nicht auf einem ebenen Untergrund. Die Füße entsprechend einstellen, um das Gerät zu nivellieren. Das Gerät berührt einige Gegenstände um es herum. Die Gegenstände um das Gerät herum entfernen. Es ist ein leichtes Geräusch zu hören, ähnlich wie dem von fließendem Wasser.

Das ist normal. Sie hören einen Signalton. Die Kühlschranktür ist offen. Die Tür schließen. Sie hören ein schwaches Brummen. Das Antikondensationssystem arbeitet. Dies verhindert Kondensation und ist normal. Die Innenbeleuchtung oder das Kühlsystem funktioniert nicht. Der Netzstecker ist nicht an die Steckdose angeschlossen. Den Netzstecker anschließen. Die Stromversorgung ist nicht intakt. Die Stromversorgung des Raums überprüfen. Den örtlichen Stromversorger anrufen! Die LED-Leuchte ist defekt. Den Kundenservice kontaktieren, um die Leuchte auszutauschen. Wasser läuft aus oder tropft aus dem Auslauf des Wasserspenders. Der Wassertank ist nicht korrekt installiert Der Auslauf des Wasserspenders ist nicht fest mit dem Tank verschraubt. Am Wasserauslauf fehlt der weiße O-Ring aus Silikon. Den Wassertank wieder in die Kühlschranktür einsetzen und darauf achten, dass er vollstän- dig in die Tür geschoben wird. Der Wasserauslauf ist fest mit dem Wassertank verschraubt. Sicherstellen, dass der Wasserauslauf am Tankende einen weißen O-Ring aus Silikon hat, bevor Sie den Wasserauslauf am Wassertank anbringen.81 Fehlerbehebung INHALT Um den technischen Kundendienst zu kontaktieren, besuchen Sie unsere Website: https://corporate.haier-europe.com/en/ Wählen Sie im Abschnitt „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die entsprechende Website weitergeleitet, auf der Sie die Telefonnummer und das Formular zur Kontaktaufnahme mit dem technischen Kundendienst finden. Stromunterbrechung Bei Stromausfall sollten die gelagerten Lebensmittel noch 5 Stunden lang frisch gekühlt bleiben. Beachten Sie diese Tipps bei einer längeren Stromunterbrechung, insbesondere im Sommer: ► Öffnen Sie die Tür/Schublade so selten wie möglich. ► Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät. ► Wenn der Stromausfall vorher angekündigt wurde und die Unterbrechungsdauer länger als 5 Stunden ist, frieren Sie im Voraus ein paar Eiswürfel oder Kühlakkus ein, und legen Sie diese beim Stromausfall oben in das Kühlfach. ► Prüfen Sie nach dem Stromausfall direkt, ob die Lebensmittel verdorben sind. ► Da die Temperatur im Kühlschrank während einer Stromunterbrechung oder eines anderen Fehlers ansteigt, werden die Haltbarkeit und die Qualität der Lebensmittel reduziert. Aufgetaute Lebensmittel sollten entweder verzehrt oder gekocht und (sofern geeignet) gleich danach wieder eingefroren werden, um Gesundheitsrisiken zu vermeiden. HINWEIS: Speicherfunktion bei Stromunterbrechung Nach Wiederherstellung der Stromversorgung fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt waren.82 Installation INHALT Installation Auspacken WARNUNG! ► Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen. ► Bewahren Sie sämtliche Verpackungsmaterialien außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich. ► Nehmen Sie das Gerät aus der Verpackung. ► Entfernen Sie alle Verpackungsmaterialien. Umgebungsbedingungen Die Raumtemperatur sollte immer zwischen 10°C und 43°C liegen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Das Gerät nicht in der Nähe anderer wärmeemittierender Geräte (Ofen, Kühlschränke) installieren. - Subnormal (SN): Dieses Kühlgerät ist für die Verwendung bei einer Umge bungstemperatur zwischen 10°C und 32°C ausgelegt. - Normal (N): Dieses Kühlgerät ist für die Verwendung bei einer Umgebungste mperatur zwischen 16°C und 32°C ausgelegt. - Subtropisch (ST): Dieses Kühlgerät ist für die Verwendung bei ein

Umge bungstemperatur zwischen 16°C und 38°C ausgelegt. HINWEIS Für ein frei stehendes Gerät: Dieses Kühlgerät ist nicht zur Verwendung als Einbaugerät bestimmt.83 Installation INHALT Anschluss des Geräts an die Wasserversorgung

1. Entfernen Sie den Gummistopfen (1) vom

Wassereinlassventil.

2. Schieben Sie den Wasserschlauch fest auf das

Wassereinlassventil und ziehen Sie die Überwurfmutter fest. Diese Wasserleitung muss in der Mitte durchgeschnitten und verwendet werden; der andere Abschnitt dient als Ersatzteil.

Anschluss an den Wasserhahn Diese Funktion ist nur bei einigen Modellen verfügbar.

1. Stecken Sie den Wasserschlauch in die Öffnung des im

Zubehör enthaltenen Wasseranschlusses. Das Rohr muss festgehalten werden, während der Anschluss auf das Rohr geschoben wird.

2. Vergewissern Sie sich, dass die Unterlegscheibe aus

Gummi an der Innenseite des Anschlusses angebracht ist, bevor Sie ihn auf den Hahn schrauben. ► Möglicherweise muss ein separater Anschluss oder ein Adapter gekauft werden, wenn Ihre Armatur nicht mit der Gewindegröße des mitgelieferten Anschlusses übereinstimmt.

Wasseranschluss prüfen Diese Funktion ist nur bei einigen Modellen verfügbar. ► Schalten Sie die Wasserversorgung und das Gerät ein. Prüfen Sie alle Anschlüsse sorgfältig auf mögliche Lecks durch nicht ordnungsgemäß montierte Schläuche. ► Halten Sie die Taste 3Sec.Filter Reset 3 Sekunden lang gedrückt. Der neue Wasserfilter wurde aktiviert. ► Stellen Sie einen Becher unter den Wasserspender, um zu prüfen, ob das Wasser durch das Gerät fließt. ► Prüfen Sie die Anschlussleitung und die Verbindungen noch einmal auf Dichtheit.84 Installation INHALT WARNUNG! ► Achten Sie darauf, dass die Anschlüsse stets fest, trocken und leckfrei sind. ► Achten Sie darauf, dass der Schlauch nicht gequetscht, geknickt oder verdreht wird.

Geräteausrichtung Das Gerät sollte auf einer flachen und festen Oberfläche aufgestellt werden.

1. Das Gerät leicht nach hinten neigen (Abb.7).

2. Stellfüße auf die gewünschte Höhe justieren.

Achten Sie darauf, dass der Abstand zur Wand an den Scharnierseiten mindestens 10 cm beträgt.

3. Die Stabilität kann durch abwechselndes

Anschlagen gegen die Diagonalen überprüft werden. Das leichte Schwanken sollte in beide Richtungen gleich sein. Andernfalls kann sich der Rahmen verziehen; mögliche undichte Türdichtungen sind die Folge. Eine geringe Neigung nach hinten erleichtert das Schließen der Türen.

Feinabstimmung der Türen Wenn die Türen nach dem Justieren der Stellfüße immer noch nicht in der Waage sind, kann dieses durch Drehen der Scharnierhebewelle an der rechten unteren Ecke der Kühlschranktür mit einem Schraubenschlüssel behoben werden (Abb.8). Hebewelle mit Schlüssel im Uhrzeigersinn drehen, um die Türhöhe abzusenken (Abb.9). Drehen Sie die Hebewelle mit einem Schraubenschlüssel gegen den Uhrzeigersinn, um die Höhe der Tür anzuheben (Abb.10).85 Installation INHALT WARNUNG! Stellen Sie die Hubwelle des Scharniers nicht so hoch ein, dass die Welle ihre ursprüngliche Verriegelungsposition verlässt (einstellbarer Höhenbereich: 3 mm).

Wartezeit Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen, damit das Öl wieder in die Kapsel zurückfließt. Elektrischer Anschluss Stellen Sie vor jedem Anschluss sicher, dass: ► die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen. ► die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist. ► der Netzstecker und die Steckdose richtig zusammenpassen. Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an. WARNUNG! Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundendienst ausgetauscht werden (siehe Garantiekarte). Ausbauen und Einbauen der Türen Falls Sie die Gerätetüren ausbauen müssen, befolgen Sie die nachstehenden Anweisungen zum Aus- und Einbau der Türen. WARNUNG! ► Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose. ► Drehen Sie die Wasserversorgung ab. ► Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen. ► Neigen Sie das Gerät nicht mehr als 45 Grad und legen Sie es nicht flach auf den Boden. ► Die Tür kann umfallen und Personen verletzen oder bei diesen Schritten beschädigt werden. Achten Sie bei einem Umzug und beim Abnehmen oder Einsetzen der Türen besonders darauf.86 Installation INHALT

1. Lösen Sie die linke Seite der beiden

Wassermuffen am vorderen linken Geräteboden: Drücken und halten Sie den Anschluss wie abgebildet und nehmen Sie die Wasserleitung ab. (Abb. 11).

2. Lösen Sie die Schraube der

Scharnierabdeckung und nehmen Sie die Abdeckung ab (Abb.12). Wenn Sie die Gefrierschranktür abnehmen, trennen Sie alle Drähte mit Ausnahme des Erdungsdrahtes ab.

3. Lösen Sie die Schrauben, mit denen das obere

Scharnier befestigt ist, und entfernen Sie das Scharnier (Abb. 13).

4. Heben Sie die Tür an, um sie zu entfernen

(Abb.14). Heben Sie die Gefrierschranktür beim Abnehmen hoch genug an, um den Wasseranschluss von der Unterseite des Geräts herauszuziehen.

5. Montieren Sie die Tür in umgekehrter

Reihenfolge wie beim Ausbau. Stellen Sie sicher, dass das Erdungskabel mit der Schraube befestigt wird.

6. Schließen Sie den Wasseranschluss wieder an.

HINWEIS: Kühlschranktür Die Bilder zeigen den Ausbau der Gefrierfachtür. Für die Kühlschranktür verwenden Sie bitte die entsprechenden Teile auf der anderen Seite.87 Technische Daten INHALT Technische Daten Produktdatenblatt gemäß der EU-Verordnung Nr. 2019/2016 Marke Haier Modellname / Kennung

Kategorie des Modells Kühl-Gefrierkombination Energieeffizienzklasse D Jährlicher Energieverbrauch (kWh/Jahr) (1)

Temperatur der anderen Fächer >14°C Nicht anwendbar Frostfreies System Ja Gefrierleistung (kg/24h) 10 Klima-Bewertung (2) SN-N-ST Geräuschemissionsklasse und Luftschallemissionen (db(A) re 1pW) C(36) Temperaturanstiegszeit (h) 5 Leistung des Eiswürfelbereiters 0,8 kg/24h Gerätetyp Freistehend BewertungSterne-

Volumen-Eisvorratsbehälter (2 Sterne) (L)88 Technische Daten INHALT Erläuterungen:

• Ja, vorhanden (1) Basierend auf den Ergebnissen des Normenkonformitätstests über 24 Stunden. Der tatsächliche Verbrauch hängt von der Verwendung und dem Standort des Geräts ab. (2) Klima-Bewertung SN: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +10 °C und +32 °C ausgelegt. Klima-Bewertung N: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +32°C ausgelegt. Klima-Bewertung ST: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +38°C ausgelegt. Zusätzliche technische Daten Spannung / Frequenz 220-240V~/50Hz Eingangsstrom (A) 1,8 Eingangsleistung Abtauen (W)

Kühlmittel R600a Abmessungen (H/B/T in mm) 1775/905/72689 Kundendienst INHALT Kundendienst Wir empfehlen unseren Haier Kundendienst und die Verwendung von Original-Ersatzteilen. Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt „FEHLERBEHEBUNG“. Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an ► Ihren Händler vor Ort oder ► an unser Europäisches Call-Service-Center (siehe unten aufgeführte Telefonnummern) oder ► an den Service und Support unter www.haier.com, wo Sie den Service aktivieren können. ► Hier finden Sie auch FAQs. Um unseren Kundendienst zu kontaktieren, stellen Sie sicher, dass Sie die folgenden Daten zur Hand haben. Die Informationen finden Sie auf dem Typenschild. Modell _______________ Seriennummer _______________ Prüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte. Europäisches Call-Service-Center Land* Telefonnummer Kosten Haier Italy (IT)

• Weitere Informationen finden Sie unter www.haier.com Haier Europe Trading S.r.l Niederlassung UK Westgate House, Westgate, Ealing London, W5 1YY *Gewährleistungsdauer des Kühlgeräts: Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien, Tunesien keine gesetzliche Gewährleistung erforderlich. *Der Zeitraum für die Beschaffung von Ersatzteilen für die Reparatur des Geräts: Thermostate, Temperatursensoren, Leiterplatten und Leuchtmittel sind für einen Zeitraum von mindestens sieben Jahren nach Inverkehrbringen des letzten Gerätes des Modells erhältlich. Türgriffe, Türscharniere, Ablagen und Schubladen für eine Mindestdauer von sieben Jahren und Türdichtungen für eine Mindestdauer von 10 Jahren, nachdem das letzte Gerät des Modells in Verkehr gebracht wurde. *Weitere Informationen zum Produkt finden Sie entweder unter https://eprel.ec.europe.eu/ oder Sie scannen den QR-Code auf dem Energielabel, das dem Gerät beiliegt.2023 Fassung A

h1 Vandindtagsfunktion

Super-Freeze-funktion (Super-Frz)

• Vanntuten skrus godt fast i vanntanken.

Super-Freeze-funktion (Super-Frz)
