BEDIENUNGSANLEITUNG HDW5618CNPW HAIER

Zusammenfassung PRODUKTBESCHREIBUNG ..................................................................

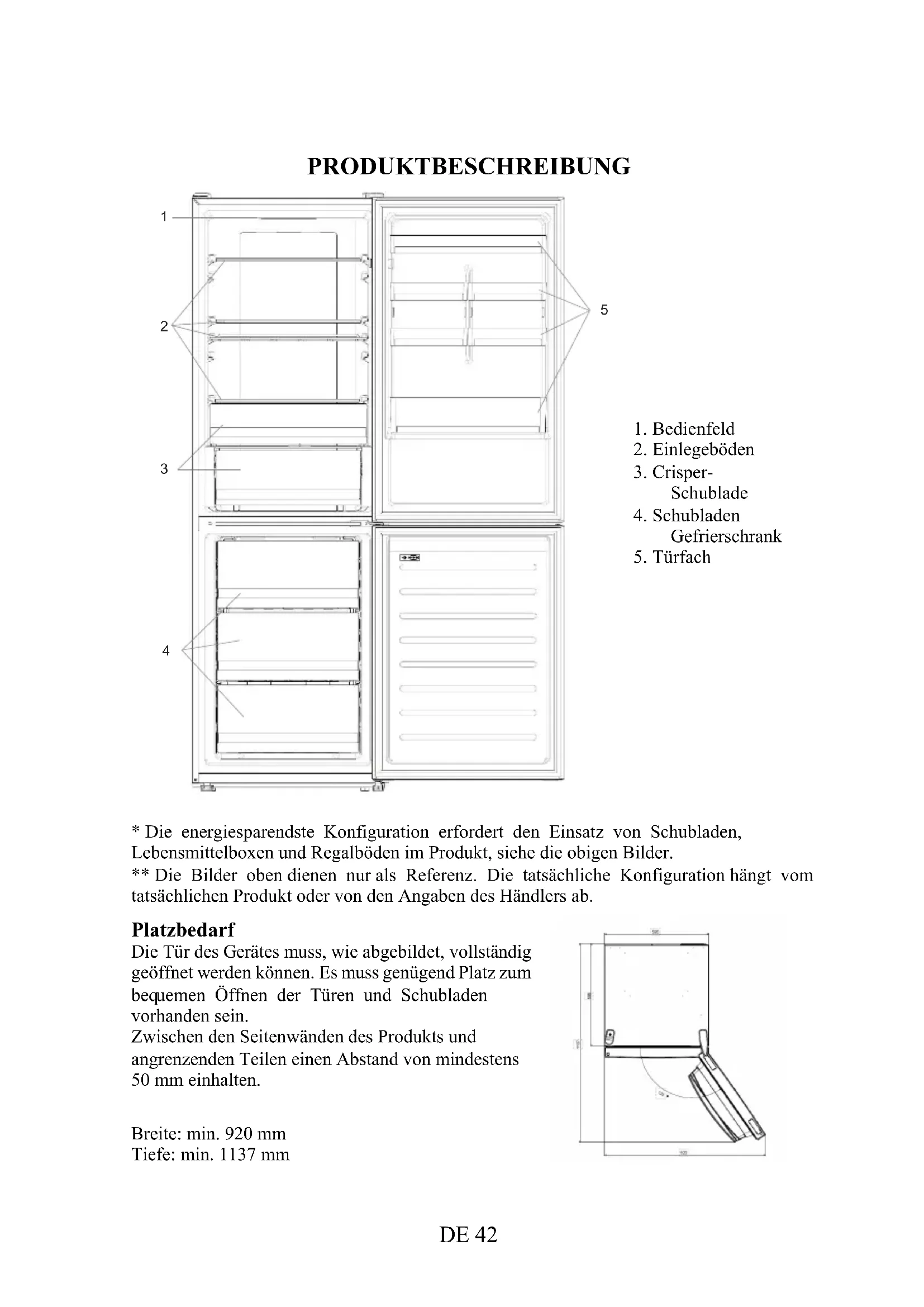

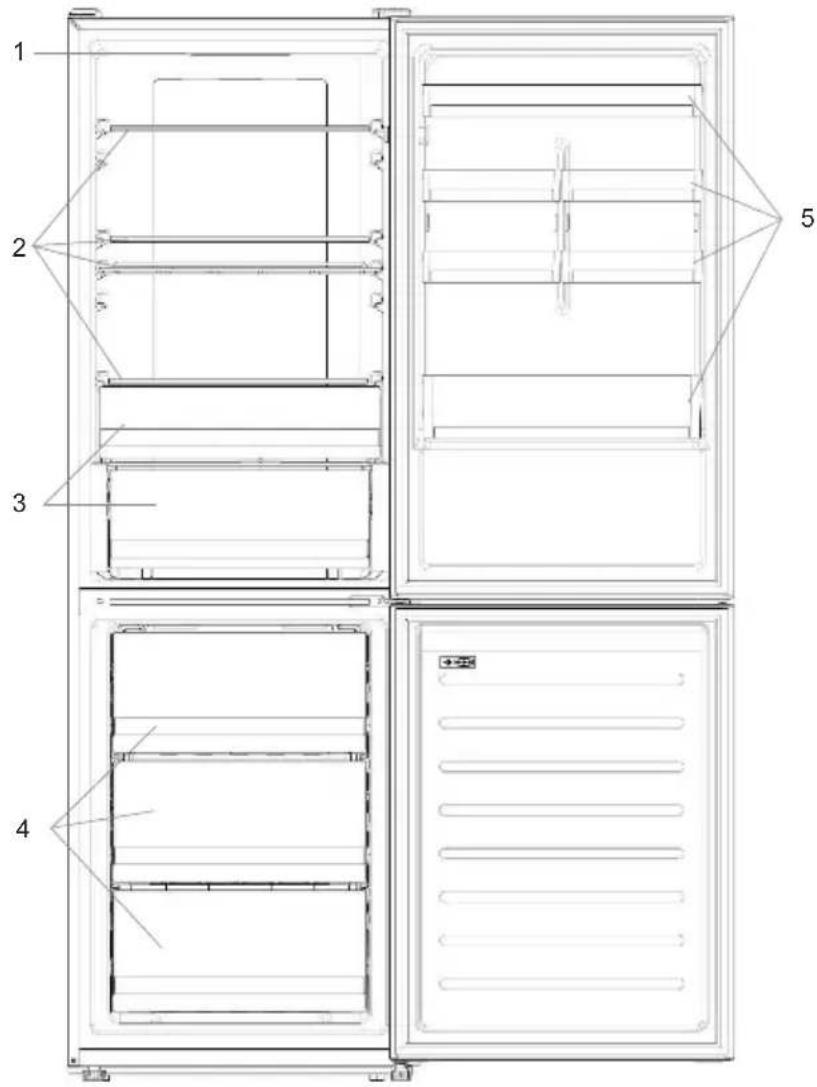

FEHLERBEHEBUNGDE 42 PRODUKTBESCHREIBUNG

• Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelboxen und Regalböden im Produkt, siehe die obigen Bilder. ** Die Bilder oben dienen nur als Referenz. Die tatsächliche Konfiguration hängt vom tatsächlichen Produkt oder von den Angaben des Händlers ab.

Platzbedarf Die Tür des Gerätes muss, wie abgebildet, vollständig geöffnet werden können. Es muss genügend Platz zum beq uemen Öffnen der Türen und Schubladen vorhanden sein. Zwischen den Seitenwänden des Produkts und angrenzenden Teilen einen Abstand von mindestens 50 mm einhalten. Breite: min. 920 mm Tiefe: min. 1137 mmDE 43 NUTZUNG Nutzung Schließen Sie das Gerät an und es schaltet sich automatisch ein. Die Temperatur wird automatisch auf 4 °C im Kühlschrank und -18 °C im Gefrierschrank eingestellt. Um die Temperatur zu ändern, drücken Sie fünf Sekunden lang die TEMP-Taste; es ertönt ein akustisches Signal und das Symbol des gewählten Fachs (Kühl- oder Gefrierschrank) sowie alle Temperatur-LEDs des entsprechenden Fachs leuchten zwei Sekunden lang auf, nach zwei weiteren Sekunden wird die Auswahl des Fachs bestätigt. Drücken Sie bei eingeschaltetem Fachsymbol kurz die TEMP- Taste, um die Temperatur zu ändern. Wenn sich die Einstellung erhöht, leuchtet die entsprechende LED auf. Ein akustisches Signal ertönt bei jedem Drücken der TEMP-Taste und bei jeder Temperaturänderung. Nach fünf Sekunden wird die Auswahl bestätigt. Nach 30 Sekunden ohne Bedienung schaltet sich das Symbol A. Die ON/OFF-Taste dient zum Ein- und Ausschalten des Geräts. B. Die WiFi-Taste dient zum Ein- und Ausschalten des WLANs. C. Die Mode-Taste dient der Auswahl der gewünschten Funktion. D. TEMP-Taste, mit der die Temperatur des Kühl- und Gefrierschranks ausgewählt wird. a. Das Kühl-/Gefrierfachsymbol, zeigt an, welches Gerätefach ausgewählt ist. b. Diese Temperaturstufen zeigen an, welche Temperatur für das Gefrierfach ausgewählt ist. c. Diese Temperaturstufen zeigen die ausgewählte Temperatur des Kühlschranks an. d. Das benutzerdefinierte Temperatursymbol zeigt an, ob die Temperatur über die App ausgewählt wurde. e. Das Eco-Modus-Symbol zeigt an, ob der Eco-Modus aktiviert ist. f. Das Urlaubsfunktionssymbol, zeigt an, ob die Urlaubsfunktion aktiviert ist. g. Das WLAN-Symbol zeigt an, ob das WLAN funktioniert und das Gerät damit verbunden ist. WLAN Symbol Urlaubs Symbol Temp-by-app Symbol Gefrier temp TEMP Taste WiFi Taste EcoModus Symbol Kühlschrank temp FR/FZ Symbol MODE Taste ON/OFF Taste

g.des Kühl-/Gefrierschranks aus, während die LEDs der gewählten Temperaturen eingeschaltet bleiben. Wenn die TEMP-Taste erneut berührt wird, leuchtet das Symbol des zuletzt gewählten Bereichs (Kühlschrank oder Gefrierschrank) auf. Bei einem Stromausfall wird die zuletzt eingestellte Kühlstufe wiederhergestellt. Um die Standardeinstellung wiederherzustellen, drücken Sie die Taste Temp lang und klicken Sie 5 Mal (innerhalb von 5 Sekunden) auf die ON/OFF-Taste. Unter normalen Betriebsbedingungen (im Frühjahr und Herbst) wird empfohlen, die Temperatur auf 4 °C einzustellen. Im Sommer oder bei hohen Umgebungstemperaturen wird empfohlen, die Temperatur auf 6~8 °C einzustellen, um die Kühl- und Gefrierraumtemperaturen zu gewährleisten und die Dauerbetriebszeit des Kühlschranks zu reduzieren; und im Winter oder bei niedrigen Umgebungstemperaturen wird empfohlen, die Temperatur auf 3~4 °C einzustellen, um zu vermeiden, dass der Kühlschrank häufig anläuft und wieder anhält. Benutzerdefinierte Temperatur Die Temperatur des Kühl- und Gefrierschranks kann über die App angepasst werden. Die Temperatur kann mit einer Empfindlichkeit von 1 °C eingestellt werden. Für den Kühlschrank kann eine Temperatur von 2 °C bis 8 °C und für den Gefrierschrank von -16 °C bis -24 °C ausgewählt werden. Wenn die Temperatur über die App ausgewählt wird, leuchtet das benutzerdefinierte Temperatursymbol auf, während alle Temperatur-LED-Leuchten des betroffenen Fachs ausgehen (d. h. wenn die Kühlschranktemperatur über die App ausgewählt wird, gehen die LEDs von 2 °C bis 8 °C aus. Wenn die Tiefkühltemperatur über die App ausgewählt wird, sind die LEDs von -16 °C bis -24 °C ausgeschaltet) Wenn nur ein einzelner Bereich (Gefrierschrank oder Kühlschrank) die benutzerdefinierte Temperatur hat, wird die Temperaturauswahl des anderen Bereichs nicht geändert und die LED-Leuchte der ausgewählten Temperatur dieses Bereichs bleibt an. Bei jeder Temperaturänderung ertönt ein akustisches Signal. Funktion „Super Cool“ Es wird empfohlen, die Super Cool-Funktion einzuschalten, wenn eine große Menge an Lebensmitteln gelagert werden soll (z. B. nach dem Einkauf). Die Super-Cool-Funktion beschleunigt die Abkühlung frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwünschter Erwärmung. Wenn die Funktion aktiviert ist, wird die Temperatur des Kühlschranks automatisch auf 2 °C eingestellt. DE 44DE 45 So verwenden Sie die Super Cool-Funktion: Die Funktion kann entweder durch langes Drücken der TEMP-Taste aktiviert werden, um das Kühlfach auszuwählen, und dann durch kurzes Drücken der TEMP-Taste, bis das Super Cool-Symbol leuchtet, oder sie kann über die App aktiviert werden. Wenn die Funktion aktiviert ist, leuchtet die Super Cool-LED immer. Um die Super Cool-Funktion zu beenden, drücken Sie die TEMP-Taste oder schalten Sie sie in der App aus. Die Super Cool-Funktion endet automatisch, wenn die Funktion länger als 30 Stunden gedauert hat. Wenn die Super Cool-Funktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellte Kühlstufe wird wiederhergestellt. Hinweis: Die Super Cool- und Super Freeze-Funktion können nicht gleichzeitig aktiviert werden. Super Freeze-Funktion Die Super Freeze-Funktion beschleunigt das Einfrieren frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwünschter Erwärmung. Wenn eine große Menge an Lebensmitteln eingefroren werden soll, empfiehlt es sich, die Super Freeze-Funktion 24 Stunden vor der Verwendung einzuschalten. Wenn die Funktion aktiviert ist, wird die Temperatur automatisch auf -24 °C eingestellt. So verwenden Sie die Super Freeze-Funktion: Die Funktion kann entweder durch langes Drücken der TEMP-Taste aktiviert werden, um das Gefrierfach auszuwählen, und dann durch kurzes Drücken der TEMP-Taste, bis das Super Freeze-Symbol leuchtet, oder sie kann über die App aktiviert werden. Wenn die Funktion aktiviert ist, leuchtet die Super Freeze-LED immer. Um die Super Freeze-Funktion zu beenden, drücken Sie die TEMP-Taste oder schalten Sie sie in der App aus. Die Super Freeze-Funktion endet automatisch, wenn die Funktion länger als 50 Stunden gedauert hat. Wenn die Super Freeze-Funktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellte Gefrierstufe wird wiederhergestellt. Hinweis: Die Super Cool- und Super Freeze-Funktion können nicht gleichzeitig aktiviert werden. Eco-Modus Der Eco-Modus kann aktiviert werden, um die Leistung des Geräts zu optimieren und gleichzeitig die beste Lagerung von Lebensmitteln zu erreichen. Die Eco-Modus stellt die Temperatur automatisch auf 5 °C im Kühlschrank und -18 °C im Gefrierschrank ein. So verwenden Sie den Eco-Modus: Die Funktion kann über das Bedienfeld aktiviert werden, indem Sie die Taste „mode“ drücken, bis das Symbol für den Eco-Modus aufleuchtet (ein akustisches Signal bestätigt die Auswahl) oder indem Sie die Funktion über die App auswählen. Wenn die Funktion aktiviert ist, ist das Symbol für den Eco-Modus immer AN. Um den Eco-Modus zu beenden, schalten Sie ihn über die App aus oder wählen Sie eine andere Funktion über das Bedienfeld aus. Wenn der Eco-Modus endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellten Kühlstufen werden wiederhergestellt. Urlaubsfunktion Die Urlaubsfunktion kann verwendet werden, um den Energieverbrauch des Geräts zu reduzieren, wenn es nicht regelmäßig benutzt wird. Wenn die Funktion eingeschaltet ist, sind die LED-Leuchten aus (auch wenn die Tür geöffnet ist) und der Kühlschrank ist aus, während der Gefrierschrank normal weiterarbeitet. So verwenden Sie die Urlaubsfunktion: Die Funktion kann über das Bedienfeld aktiviert werden, indem Sie die Taste „mode“ drücken, bis das Symbol für den Urlaubsmodus aufleuchtet (ein akustisches Signal bestätigt die Auswahl) oder indem Sie die Funktion über die App auswählen. Wenn die Funktion aktiviert ist, ist das Urlaubssymbol immer AN. Um den Urlaubsmodus zu beenden, schalten Sie ihn über die App aus oder wählen Sie eine andere Funktion über das Bedienfeld aus. Wenn die Urlaubsfunktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellten Kühlstufen werden wiederhergestellt. Kommunikationsfehler [-16°C;-18°C;-20°C;-22°C;-24°C] leuchten im Gefrierschrank nacheinander auf: Dies bedeutet, dass ein Kommunikationsfehler zwischen der Hauptsteuerplatine und der Anzeigeplatine aufgetreten ist. Bitte wenden Sie sich an den technischen Kundendienst, um das Problem zu beheben. Ventilator [-16°C;-20°C;-22°C;-24°C] blinken im Kühlschrank gleichzeitig, wenn der Lüfter nicht richtig arbeitet. Bitte wenden Sie sich an den technischen Kundendienst, um das Problem zu beheben. DE 46 Abtauen Das Abtauen des Kühl- und Gefrierschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich. HCS Bei Erreichen eines bestimmten Feuchtigkeitsniveaus öffnen sich die HCS-Filterfasern, wodurch die Feuchtigkeit abnimmt und schließen sich dann wieder. Demomodus Um den Demomodus bei entsperrtem Display aufzurufen, drücken Sie die SET-Taste und innerhalb von fünf Sekunden fünfmal die WiFi-Taste. Um den Demomodus zu beenden, führen Sie den gleichen Vorgang durch oder schalten Sie den Kühlschrank aus. FehlercodesDE 47 Laden Sie die hOn-App aus den Stores herunter. Schritt 2 Erstellen Sie Ihr Konto in der hOn-App oder melden Sie sich an, wenn Sie bereits ein Konto haben. Schritt 3 Folgen Sie den Kopplungsanweisungen in der hOn-App.

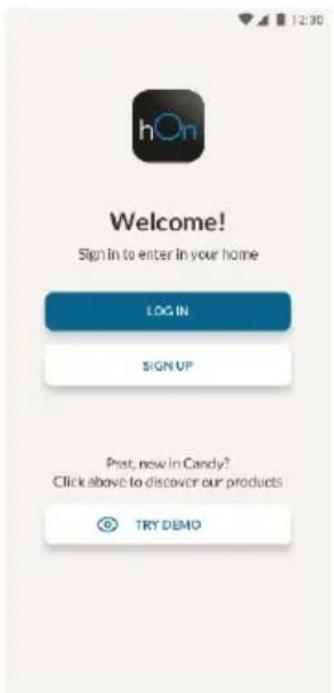

Schritt 1DE 48 Nutzung der WiFi-Funktion Wenn das WiFi noch nicht konfiguriert wurde, geht der Kühlschrank beim Einschalten automatisch in den Konfigurationsmodus über und behält diesen Status 30 Minuten lang bei. Das WiFi-Symbol blinkt und die Produktregistrierung kann beginnen. Folgen Sie den Anweisungen in der App, um die WiFi-Funktion zu konfigurieren (siehe oben). Sobald das WiFi konfiguriert und die Verbindung hergestellt ist, leuchtet das WiFi-Symbol permanent. Nach 30 Minuten ohne Bedienung verlässt das WiFi automatisch den Konfigurationsmodus. Wenn das WiFi bereits konfiguriert wurde, wird die Verbindung automatisch entsprechend der Konfigurationsinformationen wiederhergestellt. Um das WiFi zurückzusetzen, drücken Sie zwei Sekunden lang die WiFi- und die SET- Taste. Um das Wi-Fi auszuschalten, drücken Sie drei Sekunden lang die WiFi-Taste. Der Funkgerätetyp entspricht der Richtlinie 2014/53/EU. Funkmodul - Technische Daten Frequenzrate (OFR) 2400 MHz-2843.5 MHz 100 mW 2412...2472 MHz(Schrittlänge5 MHz) Kanalfrequenzen Maximale Leistung(EIRP)WECHSELN DER TÜRAUFHÄNGUNG Benötigte Werkzeuge: Elektroschrauber

1. Die Abdeckung des obersten Scharniers

2. Schrauben Sie das oberste Scharnier

3. Entfernen Sie die obere

Scharnierabdeckung (links).

4. Mittleres Scharnier entfernen.

5. Unteres Scharnier entfernen.

6. Scharnierfuß montieren.

7. Mittleres Scharnier montieren.

8. Obere Scharnierplatte montieren.

9. Obere Scharnierabdeckung aufsetzen.FEHLERBEHEBUNG

Die Glühbirne im Inneren schaltet sich nicht ein. ● Kein Strom. Das Netzkabel ist nicht korrekt eingesteckt. Überprüfen Sie, ob das Gerät ausgeschaltet ist (siehe Abschnitt Temperatureinstellung). Überprüfen Sie, ob die Steckdose ordnungsgemäß funktioniert (z. B. mit einem anderen elektrischen Gerät). ● Der Holiday-Modus ist aktiviert. Deaktivieren Sie den Holiday-Modus. Die Innentemperatur des Kühl- und/oder Gefrierschranks ist nicht kalt genug. ● Die Türen sind nicht geschlossen. Sicherstellen, dass die Tür und ihre Dichtungen schließen. ● Die Türen werden zu oft geöffnet. Vermeiden Sie es, die Türen eine Zeit lang unnötig zu öffnen. ● Falsche Temperatureinstellung. Überprüfen Sie die Temperatureinstellung und stellen Sie nach Möglichkeit eine niedrigere Temperatur ein (siehe Abschnitt Temperatureinstellung). ● Der Kühlschrank und/oder der Gefrierschrank sind zu voll. Warten Sie, bis sich die Temperatur im Kühl-/Gefrierschrank stabilisiert hat. Vermeiden Sie es, den Kühlschrank und den Gefrierschrank übermäßig zu füllen. ● Die Umgebungstemperatur ist zu niedrig. Stellen Sie das Gerät an einen wärmeren Ort oder heizen Sie den aktuellen Raum. ● Warme Waren wurden gelagert. Lassen Sie die Waren immer erst abkühlen, bevor Sie sie aufbewahren. Die Lebensmittel im Kühlschrank gefrieren. ● Falsche Temperatureinstellung. Überprüfen Sie die Temperatureinstellung und erhöhen Sie die Temperatur, wenn möglich. ● Die Lebensmittel kommen in Kontakt mit der Rückwand. Halten Sie die Lebensmittel von der Rückwand des Kühlschranks fern. Der Boden des Kühlschrankfachs ist nass oder es sind Wassertropfen vorhanden. ● Der Ablaufschlauch könnte verstopft sein. Reinigen Sie den Ablaufschlauch mit einem Stab oder einem ähnlichen Gegenstand, damit das Wasser abfließen kann. Vorhandensein von Wassertropfen oder Frost an der Rückwand des Kühlschranks. ● Je nach Funktion bilden sich während des Betriebs Wassertropfen oder Frost an der Rückwand des Kühlschranks. Es handelt sich hierbei nicht um einen Mangel. ● Warme Waren wurden gelagert. Lassen Sie die Waren immer erst abkühlen, bevor Sie sie aufbewahren. ● Es gibt offene Lebensmittelbehälter oder Flüssigkeiten. Decken Sie Lebensmittel und Flüssigkeiten immer ab. ● Die Türen sind nicht geschlossen. Sicherstellen, dass die Tür und ihre Dichtungen schließen. ● Die Türen werden zu oft geöffnet. Vermeiden Sie es, die Türen eine Zeit lang unnötig zu öffnen. Wasser im Gemüsefach. ● Unzureichende Luftzirkulation. Vergewissern Sie sich, dass Ihr Gerät nicht zu voll ist. ● Gemüse und Obst mit zu viel Feuchtigkeit. Verpacken Sie das Obst und Gemüse in Kunststoffmaterialien, z. B. in Frischhaltefolie, Beutel oder Behälter. Der Motor läuft ununterbrochen. ● Die Türen sind nicht geschlossen. Sicherstellen, dass die Türen geschlossen sind und überprüfen Sie, ob die Dichtungen korrekt abdichten. ● Die Türen werden zu oft geöffnet. Vermeiden Sie es, die Türen eine Zeit lang unnötig zu öffnen. ● Die Umgebungstemperatur ist sehr hoch. Vergewissern Sie sich, dass die Umgebungstemperatur in dem Bereich liegt, der in den Spezifikationen auf dem Typenschild des Geräts angegeben ist. Stellen Sie die Temperatur auf dem Bildschirm/das Thermostat auf eine wärmere Temperatur ein. ● Das Gerät ist seit einiger Zeit ausgeschaltet (ohne Strom). Normalerweise dauert es 8-12 Stunden, bis das Gerät vollständig abgekühlt ist. Tiefgefrorene Lebensmittel tauen auf. ● Die Umgebungstemperatur ist zu niedrig. Stellen Sie das Gerät an einen wärmeren Ort oder heizen Sie den aktuellen Raum. ● Die Gefrierschranktür ist nicht geschlossen. Sicherstellen, dass die Tür geschlossen ist und die Dichtung korrekt abdichtet. Alarm an der Kühlschranktür. ● Der Alarm an der Kühlschranktür (Signalton) wird aktiviert, wenn die Tür länger als 3 Minuten offen steht. Lassen Sie die Tür nicht offen stehen, wenn Sie es nicht brauchen. Der Signalton verstummt, wenn die Tür geschlossen wird. Das Gerät macht Geräusche wie Glucksen, Brummen, Klicken, Knarren. ● Dies sind keine Ausfälle. Ein Motor läuft, z. B. ein Kühlaggregat, ein Lüfter. Das Kältemittel fließt in die Leitungen. Motor, Schalter und Magnetventile werden ein- oder ausgeschaltet. Keine Maßnahmen erforderlich. ● Das Gerät befindet sich nicht auf einem ebenen Untergrund. Die Füße entsprechend einstellen, um das Gerät zu nivellieren. ● Das Gerät berührt einen Gegenstand um es herum. Entfernen Sie die Gegenstände um das Gerät herum. Das Gerät kühlt nicht, die Temperatur- und die Beleuchtungsanzeige sind eingeschaltet. ● Der Demo-Modus ist aktiviert. Deaktivieren Sie den DEMO-Modus. Starke Eisbildung und Frost im Gefrierfach. ● Die Waren waren nicht angemessen verpackt. Verpacken Sie die Waren immer gut. ● Eine Tür/Schublade wurde nicht richtig geschlossen. Die Tür/Schublade schließen. ● Die Tür/Schublade wurde zu häufig oder zu lange geöffnet. Die Tür/Schublade nicht zu häufig öffnen. ● Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht. Reinigen Sie die Dichtung der Tür/Schublade oder ersetzen Sie sie durch eine neue. ● Etwas im Inneren verhindert, dass die Tür/Schublade richtig schließt. Versetzen Sie die Einlegeböden, Türfächer oder Behälter so, dass die Tür/Schublade richtig schließt. Die Seiten des Geräts sind warm. ● Das ist normal.EL 51
