| Gerätetyp | Haier French-Door-Mehrtür-Kühl-Gefrierkombination, freistehend, US-Format, Edelstahl-Optik. |
|---|---|
| Volumen | Gesamtvolumen 690 L: Kühlteil 436 L, Gefrierteil 254 L. |
| Energieklasse und Verbrauch | Energieeffizienzklasse E (gemäß EU-Verordnung 2019/2016). Jahresverbrauch 363 kWh/Jahr. |
| Gefrierleistung | Gefrierkapazität 13 kg / 24 h. Lagerzeit bei Stromausfall: 12 h. Total-No-Frost-System (automatische Abtauung, kein Eisaufbau im Gefrierteil). |
| Geräuschpegel | 36 dB(A) re 1 pW, Geräuschemissionsklasse C — leise für eine French-Door-Kombi mit 690 L. |
| Sonderfunktionen | Sechs intelligente Modi: Super Cool (Schnellkühlen, Auto-Stopp nach 4 h), Super Frz (Schnellgefrieren für große Mengen), Auto Set (kontinuierliche automatische Regelung), Holiday (Urlaubsmodus, Kühlteil im Langzeit-Standby), ABT pro (anti-bakteriell und geruchshemmend), Smart Windows (interne Visualisierung). |
| My-Zone-Schublade | Wandelbare Schublade mit drei Voreinstellungen: Obst & Gemüse (Standard), Kaltgetränk oder 0 °Fresh (um 0 °C, ideal für Fleisch und Fisch). |
| Wasser- und Eisspender | Eingebauter Wasserspender in der Tür mit internem Wasserfilter. Automatischer Eisbereiter, Eisproduktion 0,8 kg/24 h, Quick-Ice-Modus verfügbar. |
| Innenausstattung | Glasablagen, Luftkanal mit ABT pro, Bedienfeld der Feuchtigkeitszonen-Schublade, Fresh-Box-Schubladen, oberer und unterer Gefrierschubladen mit Schiebefach, mehrere Flaschenhalter in den Türen (oben, mitte, unten, links/rechts), LED-Hintergrundbeleuchtung. |
| Display und Präsenzsensor | Frontales Touchdisplay, das sich beim Annähern (Präsenzsensor) oder beim Öffnen einer Tür automatisch einschaltet und nach Inaktivität wieder ausgeht. RESTART-Taste: 1–2 s zum Neustart des Displays, > 8 s für den verlängerten energiesparenden Standby. |
| Stromversorgung und Kältemittel | 220–240 V AC / 50 Hz, Eingangsstrom 2 A, Hauptsicherung 15 A. Umweltfreundliches Kältemittel R600a (Isobutan). LED-Lichtquelle Klasse G, ausschließlich vom Fachmann austauschbar. |
| Klimaklasse und Einsatzbereich | Klimaklasse SN-N-ST-T: einsetzbar bei Umgebungstemperaturen von + 10 °C bis + 43 °C — deckt alle europäischen Klimazonen ab. Geräteart: freistehend. |
| Maße und Aufstellung | H × B × T = 1900 × 905 × 748 mm (190 × 90,5 × 74,8 cm). Mindestens 10 cm Freiraum oben und rundherum für die Belüftung lassen, nach Aufstellung und Reinigung 2–5 Stunden warten, bevor das Gerät erstmals ans Netz geht. Edelstahl-Optik (ESSB). |
Häufig gestellte Fragen - HFW99F19ESSB HAIER
Benutzerfragen zu HFW99F19ESSB HAIER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch HFW99F19ESSB - HAIER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HFW99F19ESSB von der Marke HAIER.
BEDIENUNGSANLEITUNG HFW99F19ESSB HAIER
Kühl-Gefrierkombination
HFW99F19ESSB
5 Sicherheitsinformationen
10 Verwendungszweck
11 Produktbeschreibung
12 Verwenden
15 Ausrüstung
28 Energiespartipps
29 Pflege und Reinigung
31 Fehlerbehebung
35 Installation
38 Technische Daten
40 Kundendienst
Vor dem ersten Gebrauch 6
Installation 6
Tägliche Anwendung 7
Display aus/ein 12
Stellen Sie die Temperatur für den Kühlschrank ein. 13
Temperatur für Gefrierschrank einstellen 13
Meine Zone-Funktion 13
Spezielle Kühlschrankfunktionen 13
Supercoole Funktion 13
Super-Frz-Funktion 13
Auto-Set-Funktion 13
Feiertagsveranstaltung 14
Eisherstellung 14
Schnelle Eisproduktion 14
Vielen Dank für den Kauf eines Haier-Produkts.
Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.
Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können.
Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.
Zubehör
Überprüfen Sie Zubehör und Dokumentation gemäß dieser Liste:
Energielabel
Garantiekarte
Kurzanleitung
WARNUNG – Wichtige Sicherheitsinformationen
HINWEIS – Allgemeine Informationen und Tipps
Umweltinformationen
Entsorgung
Helfen Sie mit, die Umwelt und die menschliche Gesundheit zu schützen. Entsorgen Sie die Verpackung in geeigneten Behältern zum Recycling. Helfen Sie mit, Elektro- und Elektronikgeräte zu recyceln. Geräte mit diesem Symbol dürfen nicht im Hausmüll entsorgt werden. Bringen Sie das Produkt zu Ihrer örtlichen Recyclingstelle oder wenden Sie sich an Ihre Gemeinde.
WARNUNG!
Verletzungs- oder Erstickungsgefahr!
Kältemittel und Gase müssen fachgerecht entsorgt werden. Stellen Sie sicher, dass die Leitungen des Kältemittelkreislaufs vor der ordnungsgemäßen Entsorgung nicht beschädigt sind. Trennen Sie das Gerät vom Stromnetz. Schneiden Sie das Netzkabel ab und entsorgen Sie es. Entfernen Sie die Ablagen, Schubladen, den Türverschluss und die Dichtungen, um zu verhindern, dass Kinder oder Haustiere im Gerät eingeschlossen werden.
Lesen Sie vor dem ersten Einschalten des Geräts die folgenden Sicherheitshinweise!
WARNUNG!
Vor dem ersten Gebrauch
▶ Prüfen Sie, ob Transportschäden vorliegen.
Entfernen Sie die gesamte Verpackung und bewahren Sie diese außerhalb der Reichweite von Kindern auf.
Warten Sie mindestens zwei Stunden, bevor Sie das Gerät anschließen, damit der Kühlkreislauf seine volle Leistung erbringen kann.
▶ Tragen Sie das Gerät aufgrund seines Gewichts immer zu zweit
Installation

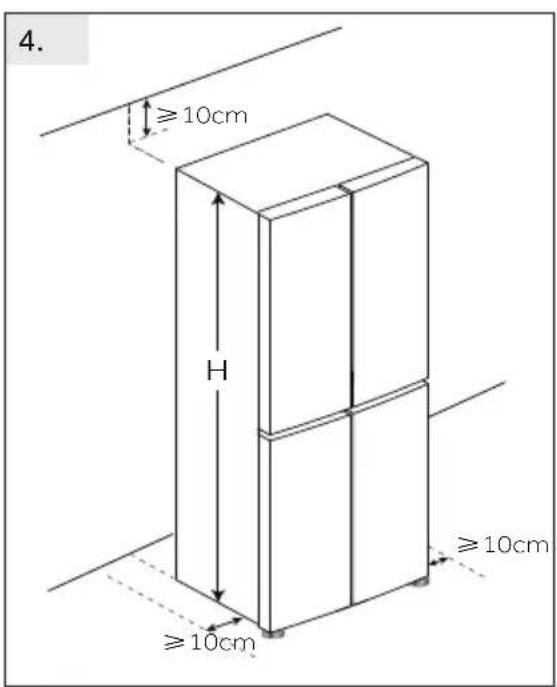

Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Ideal-erweise müssen mindestens 10 cm rund um das Gerät frei bleiben.
▶ Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasser-spritzer und Flecken mit einem weichen, sauberen Tuch.
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist.
▶ WARNUNG: Lüftungsschlitze am Gerät oder in der Einbaustruktur freihalten.
▶ Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker.
Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Unnormale Spannungsschwankungen könnten dazu führen, dass das Gerät nicht angeht, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein unnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen.
▶ Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel.
▶ WARNUNG: Keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät platzieren.
▶ WARNUNG: Beim Aufstellen des Geräts darauf achten, dass das Stromkabel nicht eingeklemmt oder beschädigt wird.
▶ Nicht auf das Netzkabel treten.
▶ Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden.
▶ Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Den dritten Stift (Erdung) auf keinen Fall kappen oder entfernen. Das Gerät muss so installiert werden, dass der Stecker erreichbar ist.
WARNUNG!
▶ Verwenden Sie eine separate, leicht zugängliche und geerdete Steckdose für das Netzteil. Das Gerät muss geerdet sein.
Nur für Großbritannien: Das Netzkabel des Geräts ist mit einem dreipoligen (geerdeten) Stecker ausgestattet, der in eine Standard-Steckdose mit dreipoligem (geerdeten) Stecker passt. Den dritten Stift (Erdung) dürfen niemals abgeschnitten oder entfernt werden. Nach der Installation des Geräts muss der Stecker zugänglich sein.
▶ Beschädigen Sie nicht den Kältemittelkreislauf. Täglicher Gebrauch
▶ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen.
- Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen, aber die Kühlgeräte nicht reinigen und installieren.
- Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt.
▶ Reinigung und Pflege darf nicht von Kindern ohne Aufsicht erfolgen.
Das Gerät sollte so positioniert sein, dass der Stecker frei zugänglich ist.
▶ Wenn Kohlegas oder ein anderes brennbares Gas in die Nähe des Geräts gelangt, drehen Sie das Ventil des austretenden Gases ab, öffnen Sie die Türen und Fenster und ziehen Sie nicht den Netzstecker des Kühlschranks/Gefrierschranks oder eines anderen Haushaltsgeräts.
Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungstemperatur zwischen 10 und 38°C eingestellt ist. Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einen längeren Zeitraum bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird.
▶ Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühl-/Gefrierschrank, um Verletzungen durch Herunterfallen oder Stromschläge durch Kontakt mit Wasser zu vermeiden.
Ziehen Sie nicht an den Türfächern. Die Tür kann schief verzogen werden, das Flaschenregal kann herausgezogen werden, oder das Gerät kann umkippen.
Die Tür nur mit den Griffen öffnen und schließen. Der Spalt zwischen Tür und Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Sie Ihre Finger eingeklemmt werden. Die Kühl-/Gefrierschranktüren nur dann öffnen oder schließen, wenn keine Kinder im Bewegungsbereich der Tür stehen.
Um eine Verunreinigung der Lebensmittel zu vermeiden, beachten Sie die folgenden Hinweise:
- Das längere Öffnen der Tür kann zu einem bedeutenden Temperaturanstieg in den Kühlfächern des Geräts führen.
- Die mit den Lebensmitteln in Berührung kommenden Oberflächen und zugänglichen Ablaufsysteme müssen regelmäßig gereinigt werden.
WARNUNG!
Entzündliche, explosive oder ätzende Stoffe dürfen weder im Gerät noch in dessen Nähe gelagert oder verwendet werden.
Medikamente, Bakterien oder Chemikalien dürfen nicht im Gerät aufbewahrt werden. Dieses Gerät ist ein Haushaltsgerät. Es wird nicht empfohlen, darin Stoffe zu lagern, die strenge Temperaturvorgaben erfordern.
Flüssigkeiten (außer hochprozentigen Spirituosen), insbesondere kohlensäurehaltige Getränke, dürfen niemals in Flaschen oder Dosen im Gefrierfach aufbewahrt werden, da diese beim Einfrieren platzen können.
Überprüfen Sie den Zustand der Lebensmittel, falls es im Gefrierfach zu Erwärmungen gekommen ist.
▶ Stellen Sie die Temperatur im Kühlfach nicht unnötig niedrig ein. Bei hohen Einstellungen können niedrige Temperaturen auftreten. Achtung: Flaschen können platzen.
▶ Berühren Sie gefrorene Lebensmittel nicht mit nassen Händen (tragen Sie Handschuhe). Essen Sie Eis am Stiel insbesondere nicht unmittelbar nach der Entnahme aus dem Gefrierfach. Es besteht die Gefahr des Einfrierens oder der Bildung von Frostblasen. Erste Hilfe: Sofort unter fließendes kaltes Wasser halten. Nicht anfassen!
▶ Berühren Sie die Innenfläche des Gefrierfachs während des Betriebs nicht, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren können.
Ziehen Sie bei Stromausfall oder vor der Reinigung den Netzstecker. Warten Sie mindestens 7 Minuten, bevor Sie das Gerät wieder einschalten, da häufiges Ein- und Ausschalten den Kompressor beschädigen kann.
▶ Verwenden Sie in den Lebensmittelfächern des Geräts keine elektrischen Geräte, es sei denn, diese entsprechen den Empfehlungen des Herstellers. Wartung/Reinigung
▶ Beaufsichtigen Sie Kinder bei Reinigungs- und Wartungsarbeiten.
Trennen Sie das Gerät vor allen routinemäßigen Wartungsarbeiten vom Stromnetz. Warten Sie mindestens 7 Minuten, bevor Sie das Gerät wieder einschalten, da häufiges Ein- und Ausschalten den Kompressor beschädigen kann.
WARNUNG!
Ziehen Sie beim Ausstecken des Geräts den Stecker, nicht das Kabel, heraus.
▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Waschpulver, Benzin, Amylacetat, Aceton oder ähnlichen organischen Lösungen sowie mit Säuren oder Laugen. Verwenden Sie zur Reinigung bitte ein spezielles Kühlschrankreinigungsmittel, um Beschädigungen zu vermeiden.
Entfernen Sie Frost und Eis nicht mit scharfen Gegenständen. Verwenden Sie keine Sprays, Heizgeräte wie Heizlüfter, Föhne, Dampfreiniger oder andere Wärmequellen, um Beschädigungen der Kunststoffteile zu vermeiden.
▶ Verwenden Sie keine mechanischen Geräte oder andere Mittel, um den Abtauvorgang zu beschleunigen, außer den vom Hersteller empfohlenen.
▶ Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.
Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Wenden Sie sich im Reparaturfall bitte an unseren Kundendienst.
Entfernen Sie den Staub an der Rückseite des Geräts mindestens einmal jährlich, um Brandgefahr und erhöhten Energieverbrauch zu vermeiden.
▶ Besprühen oder spülen Sie das Gerät während der Reinigung nicht ab.
▶ Verwenden Sie zum Reinigen des Geräts keinen Wasserstrahl oder Dampf.
▶ Reinigen Sie die kalten Glasablagen nicht mit heißem Wasser. Der plötzliche Temperaturwechsel kann zum Bruch des Glases führen.
Informationen zu Kältemittelgasen
WARNUNG!
Das Gerät enthält das brennbare Kältemittel Isobutan (R600a). Achten Sie darauf, dass der Kältemittelkreislauf beim Transport oder der Installation nicht beschädigt wird. Austretendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Im Schadensfall halten Sie offenes Feuer fern, lüften Sie den Raum gründlich und ziehen Sie nicht den Netzstecker des Geräts oder anderer Geräte. Informieren Sie den Kundendienst.
Bei Augenkontakt mit dem Kältemittel spülen Sie die Augen sofort unter fließendem Wasser aus und suchen Sie umgehend einen Augenarzt auf.
Bestimmungsgemäße Verwendung
Dieses Gerät ist zum Kühlen und Gefrieren von Lebensmitteln bestimmt. Es ist ausschließlich für den Einsatz in Haushalten und ähnlichen Bereichen konzipiert, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen, auf Bauernhöfen und in Hotels, Motels und anderen wohnähnlichen Umgebungen sowie im Bed-and-Breakfasts und fürs Catering. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt. Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.
Normen und Richtlinien
CE und
Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen und Standards Großbritanniens, die eine CE- und UKCA-Kennzeichnung vorsehen.
CAUTION!
Temperatur der Oberfläche steigt ein wenig an, was normal ist und die Funktion des Geräts nicht beeinträchtigt.
Hinweis

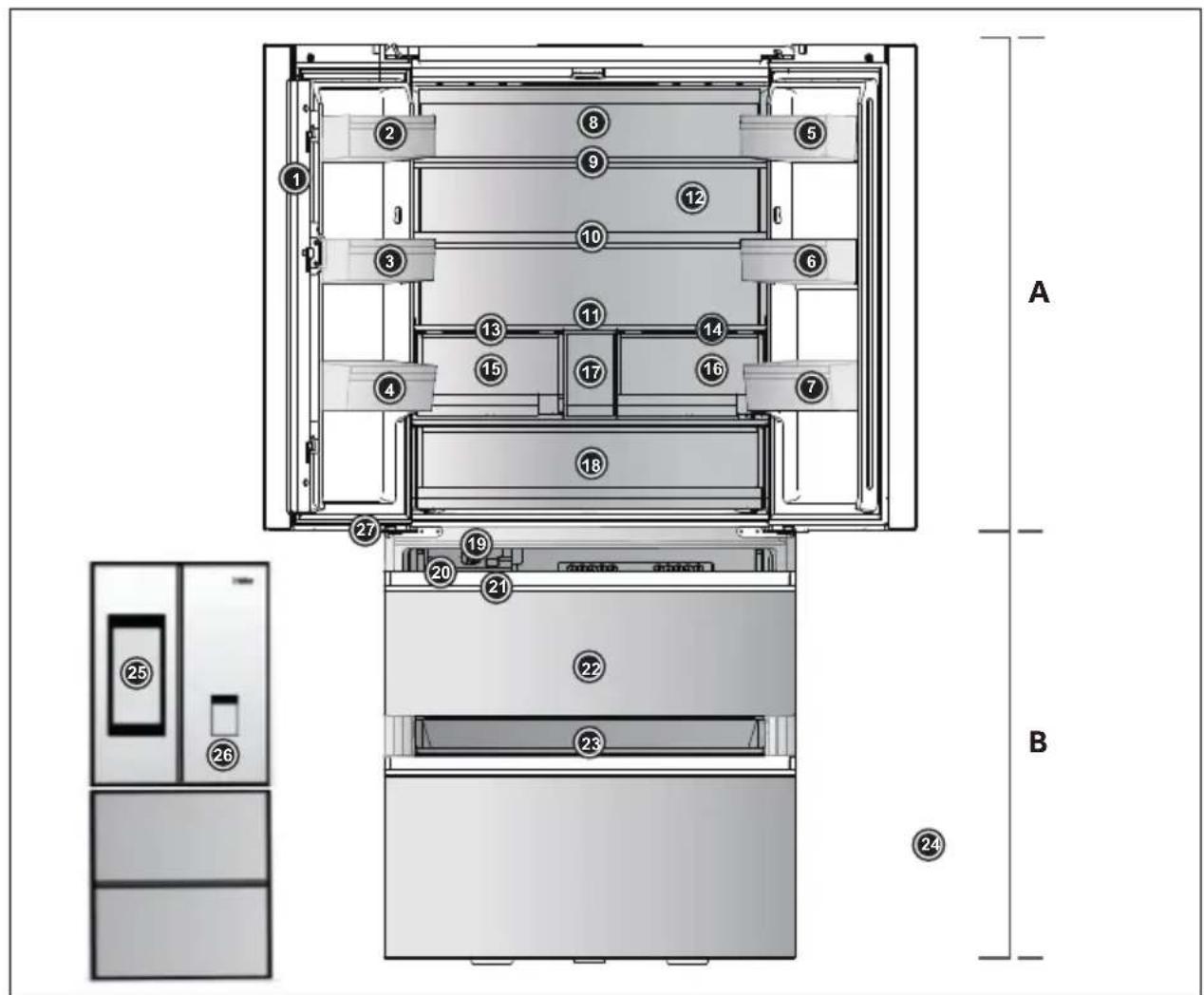

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.
2 Flaschenhalter (oben links)
3 Flaschenhalter (Mitte links)
4 Flaschenhalter (unten links)
5 Flaschenhalter (oben rechts)
6 Flaschenhalter (Mitte rechts)
7 Flaschenhalter (unten rechts)
8 Rückwandbeleuchtung
9 Glasablage
10 Glasablage
11 Glasablage
12 Luftkanal (mit ABT Pro)
13 Schublade für die
Feuchtigkeitszoner
14 Bedienfeld der My Zone-Schublade
15 Feuchtigkeitszonen- Schublade
16 My Zone-Schublade
17 Wasserfilter
18 Frischefach
B: Gefrierfach
19 Automatischer
Eiswürfelbereiter
20 Eisbehälter
21 Eisschaufel
22 Obere Gefrierschublade
23 Ausziehbare Ablage
24 Untere Gefrierschublade
25 Smart Window
26 Wasserspender
27 Sicherheitsblende
Vor dem ersten Gebrauch
▶ Entfernen Sie sämtliches Verpackungsmaterial, bewahren Sie es außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltgerecht.
▶ Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie Lebensmittel einräumen.
Warten Sie nach dem Ausrichten und Reinigen des Geräts mindestens 2–5 Stunden, bevor Sie es an das Stromnetz anschließen. Siehe Abschnitt INSTALLATION.
Kühlen Sie die Fächer vor dem Einräumen auf höchster Stufe vor. Die Super-Frz.-Funktion beschleunigt das Abkühlen der Fächer.
▶ Die Temperatur im Kühl- und Gefrierfach ist automatisch auf 5 °C bzw. -18 °C eingestellt. Dies sind die empfohlenen Einstellungen. Sie können die Temperaturen bei Bedarf manuell ändern. Siehe Abschnitt TEMPERATUR EINSTELLEN.
Erster elektrischer Anschluss
Wenn der Kühlschrank zum ersten Mal an das Stromnetz angeschlossen wird, leuchtet das Display auf.
Display aus/ein
Display aus: Wenn die Tür geschlossen ist und das Gerät innerhalb einer bestimmten Zeit nicht benutzt wird, schaltet sich das Display automatisch aus.
Display an: Im ausgeschalteten Zustand leuchtet das Display auf, wenn Sie eine beliebige Stelle berühren, am Gerät vorbeigehen oder eine Tür im Erfassungsbereich des Bewegungssensors öffnen (bei aktiviertem Bewegungssensor).
Wenn das Display leuchtet, leuchtet die Lampe links neben der Kühlschranktür und umgekehrt.
BEACHTEN:
Anleitung für die Neustart-Taste:
- Zum Neustart des Bildschirms die Taste 1–2 Sekunden lang gedrückt halten und dann loslassen.
- Zum Versetzen des Bildschirms in den Energiesparmodus (Tiefschlafmodus) die Taste länger als 8 Sekunden gedrückt halten und dann loslassen. Um diesen Modus zu beenden: Den Kühlschrank für 3 Minuten vom Stromnetz trennen und anschließend wieder anschließen, um den normalen Betrieb wiederherzustellen.
4.1 Temperatur im Kühlfach einstellen (1 bis 9 °C)
Klicken Sie auf der Startseite unter „Temperatur“ auf „KÜHLSCHRANKZONE“. Stellen Sie die Temperatur im Kühlfach ein, indem Sie den Schieberegler zwischen 1 und 9 °C bewegen. Alternativ können Sie die Temperatur mit den Schaltflächen „+“ oder „-“ erhöhen oder verringern
4.2 Temperatureinstellung im Gefrierfach (-14 bis -24°C)
Klicken Sie auf dem Startbildschirm unter „Temperatur“ auf „Gefrierfach“. Stellen Sie die Gefrierfachtemperatur ein, indem Sie den Schieberegler zwischen -14 und -24 °C bewegen. Alternativ können Sie die Temperatur mit den Schaltflächen „+“ oder „-“ erhöhen oder verringern.
4.3 Anpassen der Funktion im MyZone-Fach (Obst & Gemüse, Kaltgetränk, 0°) Frisch)
Klicken Sie auf der Startseite unter „Temperatur“ auf „MYZONE“. Passen Sie die Temperatur im MyZone-Fach an, indem Sie „Obst & Gemüse“, „Kaltgetränk“ oder „0° Frisch“ auswählen. Die Werkseinstellung ist „Obst & Gemüse“.
Spezielle Kühlschrankfunktionen
Die Sonderfunktionen des Kühlschranks sind in sechs Kategorien unterteilt: Superkühlung, Supergefrieren, AutoSet, Feiertagsmodus, Eiswürfelbereiter und Schnell-Eiswürfelbereiter. Tippen Sie auf das Funktionssymbol, um die Funktion zu aktivieren (im Popup-Fenster werden Sie um Bestätigung gebeten; wählen Sie „JA“). Tippen Sie erneut darauf, um sie zu deaktivieren. Falls sich Funktionen gegenseitig ausschließen, wird die ursprüngliche Funktion automatisch deaktiviert.
4.4 Super Cool
Im Superkühlmodus kann die Kühlschranktemperatur nicht angepasst werden.
Die Superkühlfunktion schaltet sich nach 4 Stunden automatisch ab. Der Kühlschrank arbeitet dann mit den zuletzt vor dem Superkühlmodus eingestellten Werten. Wenn der Superkühlmodus aktiviert ist, können die Auto-Set- und die Urlaubsfunktion nicht gleichzeitig genutzt werden.
4.5 Super Freezer
Im Supergefriermodus kann die Gefrierschranktemperatur nicht angepasst werden. Wenn der Supergefriermodus aktiviert ist, können die Auto-Set-Funktionen nicht gleichzeitig eingeschaltet werden. Die Supergefrierfunktion dient dem Erhalt der Nährstoffe im Gefrierfach. Diese Funktion friert Lebensmittel besonders schnell ein. Wenn Sie größere Mengen Lebensmittel auf einmal einfrieren, empfiehlt es sich, die Supergefrierfunktion 24 Stunden im Voraus zu aktivieren, um die Gefrierschranktemperatur zu senken. Beim Einlegen der Lebensmittel wird die Gefriergeschwindigkeit erhöht, wodurch die Lebensmittel schnell durchgefroren werden. So bleiben die Nährstoffe erhalten und die Lagerung wird erleichtert. Die Supergefrierfunktion schaltet sich nach 50 Stunden automatisch ab. Der Gefrierschrank arbeitet anschließend mit den zuletzt vor dem Supergefriermodus eingestellten Werten.
4.6 AutoSet function
Im AutoSet-Modus sind die Temperaturen für Kühlen und Gefrieren auf 5 °C bzw. -18 °C voreingestellt. In diesem Modus können die Temperaturen des Kühl- und Gefrierfachs nicht angepasst werden. Bei Aktivierung der Funktionen „Superkühlen“, „Supergefrieren“ oder „Urlaub“ wird der AutoSet-Modus automatisch deaktiviert. Im AutoSet-Modus kann die Funktion „Meine Zone“ manuell an die jeweiligen Bedürfnisse angepasst werden.
4.7 Feiertagsveranstaltung
Die Urlaubsfunktion ist für längere Nichtbenutzung des Kühlschranks gedacht. Bei aktivierter Urlaubsfunktion läuft das Gefrierfach normal weiter, während die Temperatur im Kühlschrank automatisch auf 17 °C eingestellt wird. Die tatsächliche Temperatur liegt nicht über 17 °C, wodurch unangenehme Gerüche durch Überhitzung vermieden und gleichzeitig der Energieverbrauch gesenkt wird.
Hinweis
- Im Urlaubsmodus kann die Kühlschranktemperatur nicht angepasst werden.
- Bitte leeren Sie den Kühlschrank vor der Nutzung des Urlaubsmodus, um zu verhindern, dass Lebensmittel verderben. Wenn der Urlaubsmodus aktiviert ist, können die Funktionen „Automatische Temperatureinstellung“ und „Superkühlung“ nicht gleichzeitig genutzt werden.
- Im Urlaubsmodus sind die Einstellungen für „Obst & Gemüse“, „Kalte Getränke“ und „0° Frisch“ in „Meine Zone“ deaktiviert und die Funktionen von „Meine Zone“ können nicht angepasst werden. Nach Beendigung des Urlaubsmodus werden die vorherigen Einstellungen des Kühlschrankfachs in „Meine Zone“ angezeigt.

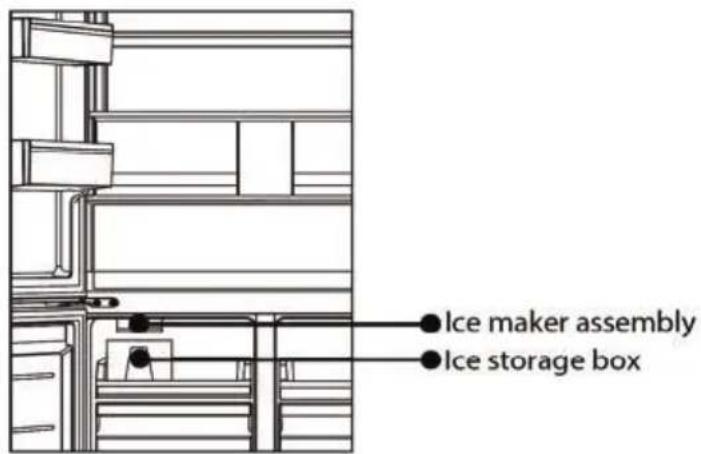

4.8 Eisbereitungsfunktion
Klicken Sie auf der Startseite auf „Smart Ice And Water Assistant“ und tippen Sie auf das Funktionssymbol ICE MAK -ING, um die Funktion ein- bzw. auszuschalten
4.9 Schnelle Eisproduktionsfunktion
Klicken Sie auf der Startseite auf „Intelligenter Eis- und Wasserassistent“ und tippen Sie auf das Funktionssymbol „Schnelleisproduktion“, um die Funktion ein- oder auszuschalten. Nachdem die Schnelleisproduktion aktiviert ist, schaltet sich der Kühlschrank nach etwa 6 Stunden automatisch ab. Um die Funktion manuell zu deaktivieren, tippen Sie erneut auf das Symbol „Schnelleisproduktion“.
Hinweis
Wenn die Eiswürfelbereiterfunktion nicht aktiviert ist, wird die Eiswürfelbereiterfunktion automatisch aktiviert, sobald die Schnelleisbereitung eingeschaltet wird.
Wenn die Eiswürfelbereiterfunktion deaktiviert ist, wird auch die Schnelleisbereitung deaktiviert.

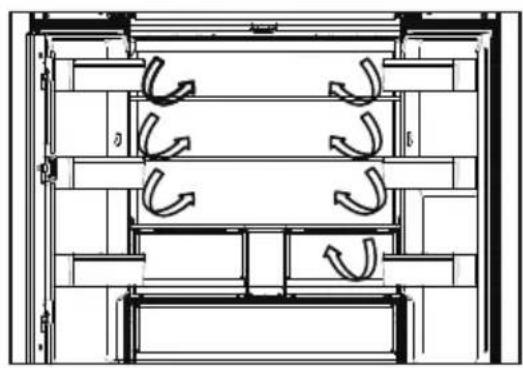

- Der Kühlschrank ist ausgestattet mit einem Das Multi-Airflow-System sorgt für eine gleichmäßige Temperaturverteilung auf allen Regalebenen und hält Ihre Lebensmittel länger frisch.
Verstellbare Regalböden
-
Die Höhe der Regalböden kann an Ihre Aufbewahrungsbedürfnisse angepasst werden.
-
Um ein Regalbrett zu versetzen, entfernen Sie es zuerst, indem Sie seine
-
Zum Wiedereinbau setzen Sie das Regal auf die Nasen an beiden Seiten und schieben es bis zur hintersten Position, bis die Rückseite des Regals in den seitlichen Schlitzen einrastet.
Meine Zone-Schublade
In diesem Fach ist die Luftfeuchtigkeit niedriger als im Kühlschrankfach. Diese Schublade eignet sich zur Aufbewahrung von Trockenfrüchten und anderen trockenen Lebensmitteln mit geringem Wassergehalt wie Butter, Fetten und Ölen oder Schokolade.
MYZONE|⑧
Schublade für Feuchtigkeitszone
In diesem Fach ist die Luftfeuchtigkeit höher als im Kühlfach. Sie wird automatisch vom System reguliert und eignet sich zur Aufbewahrung von Obst, Gemüse, Salaten usw.
HUMIDITYZONE|°
Frischebox
Lagerzone für Obst und Gemüse, um diese frisch und gesund zu halten.
FRESHBOX | 🍴
Hinweis
Kälteempfindliche Früchte wie Ananas, Avocado, Bananen, Grapefruits und Gemüse wie Kartoffeln, Auberginen, Bohnen, Gurken, Zucchini und Tomaten sowie Käse sollten nicht in der Frischebox gelagert werden.
Hinweis

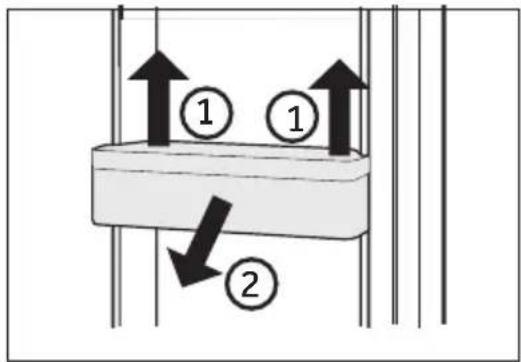

Abnehmbare Türfächer/Flaschenhalter
- Die Türablagen können zur Reinigung entfernt werden:
- Setzen Sie Ihre Hände an jede Seite des
- Um die Türschiene einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

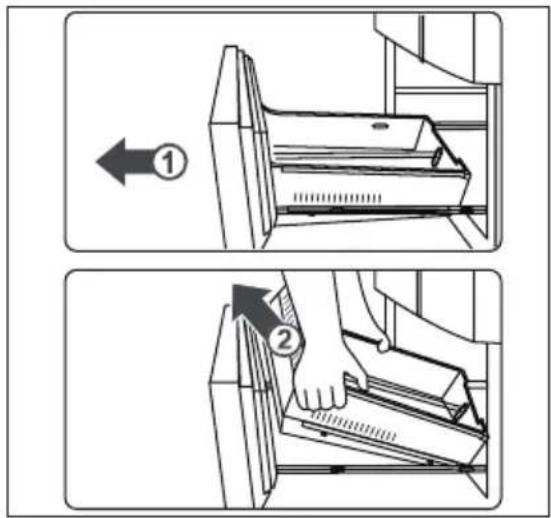

Herausnehmbare obere Gefrierschublade
- Ziehen Sie die obere Gefrierschublade so weit wie möglich heraus.
- Heben Sie die Schublade an, bis sie sich vom Stützblock löst. Schieben Sie sie in den Gefrierschrank und kippen Sie sie zum Herausnehmen.
Um die Schublade einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

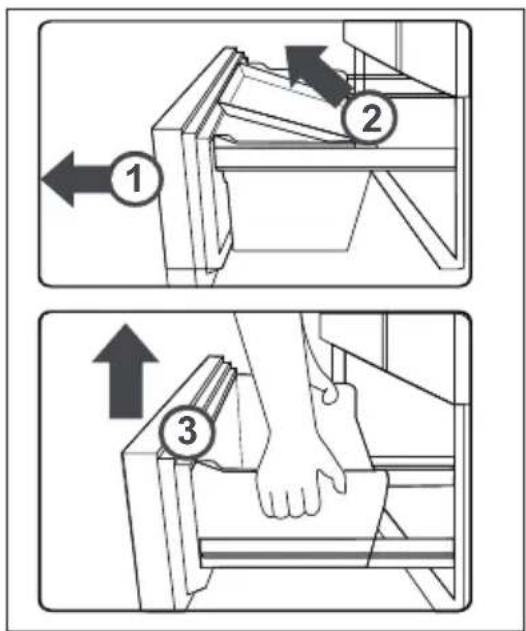

Herausnehmbare untere Gefrierschublade
- Ziehen Sie die untere Gefrierschublade so weit wie möglich heraus.
- Ziehen Sie die Gefrierschale bis zur Anschlagposition heraus, heben Sie sie an und entnehmen Sie sie.
- Heben Sie die Schublade an, bis sie sich vom Stützblock löst. Schieben Sie sie in den Gefrierschrank und kippen Sie sie zum Herausnehmen.
Um die Schublade einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.
Die LED-Innenbeleuchtung leuchtet, wenn die Tür geöffnet wird. Die Leistung der LEDs wird durch keine der anderen Geräteeinstellungen beeinflusst.
Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION).
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät einstellte Temperatur, umso höher der Energieverbrauch.
▶ Funktionen wie POWER-FREEZE verbrauchen mehr Energie.
Lassen Sie warme Mahlzeiten abkühlen, bevor Sie diese in den Kühlschrank stellen.
Öffnen Sie die Gerätetür so wenig und so kurz wie möglich.
Achten Sie darauf, das Gerät nicht zu überladen, um den Luftstrom nicht zu behindern.
Vermeiden Sie Luft innerhalb der Lebensmittelverpackung.
▶ Halten Sie Türdichtungen sauber, damit die Tür immer richtig schließt.
▶ Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf.
Die energiesparendste Konfiguration erfordert, dass das Gerät Schubladen, Lebensmittelboxen und Regalböden in fabriksauberem Zustand enthält, und die Lebensmittel sollten so weit wie möglich von den Auslässen des Luftkanals eingeräumt werden und diesen nicht blockieren.
WARNUNG!
Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.
Reinigung
Reinigen Sie das Gerät, wenn nur wenig oder keine Lebensmittel gelagert werden.
Das Gerät sollte alle vier Wochen gereinigt werden, um eine gute Wartung zu gewährleisten und um schlechte Gerüche von gelagerten Lebensmitteln zu vermeiden.
WARNUNG!
▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden.
Das Gerät während der Reinigung nicht besprühen oder mit Wasser beschütten.
Das Gerät nicht mit Wasser besprühen oder mit Dampf reinigen.
Die kalten Einlegeböden aus Glas nicht mit heißem Wasser reinigen. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.
▶ Berühren Sie nicht die Innenfläche des Gefrierschranks, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten.
Überprüfen Sie bei eventuellem Temperaturanstieg den Zustand des Gefrierguts.
▶ Halten Sie die Türdichtung immer sauber.

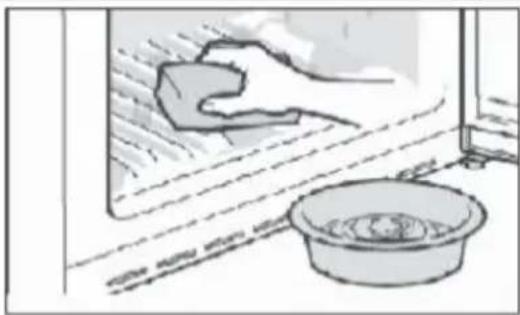

▶ Reinigen Sie das Innere und das Gehäuse des Gerätes mit einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde.
-
Säubern Sie den Kühlschrank außen und innen, einschließlich Türdichtungen, Türablage, Glasablagen, Schubladen usw., gründlich mit einem weichen Geschirrtuch oder Schwamm mit warmem Wasser (eventuell mit etwas neutralem Reinigungsmittel im Wasser).
-
Wenn Flüssigkeit verschüttet wurde, nehmen Sie alle verschmutzten Teile heraus, spülen Sie sie unter fließendem Wasser ab, trocknen Sie sie ab und setzen Sie sie wieder in den Kühlschrank.
- Bei verschütteten Milchprodukten (z. B. Sahne, schmelzendes Eis) entfernen Sie die verunreinigten Teile, legen Sie sie für eine Weile in ca. 40°C warmes Wasser, spülen Sie sie dann unter fließendem Wasser ab, trocknen Sie sie ab, und setzen Sie sie wieder in den Kühlschrank ein.
- Falls ein kleines Teil oder Krümel im Inneren des Kühlschranks (zwischen die Ablagen oder Schubladen) festsitzen, lösen Sie die Verunreinigung mit einer weichen Zahnbürste. Wenn Sie die Verunreinigung nicht entfernen konnten, wenden Sie sich an den Haier-Kundenservice.
Wischen Sie den Kühlschrank mit einem feuchten Tuch gründlich aus und trocknen Sie ihn mit einem weichen Tuch ab.
▶ Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine.
Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.
Abtauen
Das Abtauen des Kühl- und Gefrierschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.
Austausch der LED-Leuchten
WARNUNG!
Wechseln Sie die LED nicht selbst. Sie darf nur vom Hersteller oder von einem autorisierten Service-Mitarbeiter ausgetauscht werden.
Die Leuchte nutzt als Lichtquelle eine LED mit geringem Energieverbrauch und langer Lebensdauer. Bei Anomalien wenden Sie sich bitte an den Kundenservice. Siehe KUNDENSERVICE.
Lichtquelle (nur LED), die durch einen Fachmann ausgetauscht werden muss.
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.
| Gerätefach | Spannung | Energieeffizienzklasse | Modell |
| Hintere Kühlschrankleuchte | 12V G | ||
| Gefrierschrank | 12V | G | HFW99F19ESSB |
| My Zone XL | 12V G | ||
| Griffleuchte | 12V | G | |
| Projektionsleuchte | 12V | G |
Nichtverwendung für einen längeren Zeitraum
Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird und Sie die Holiday-Funktion für den Kühlschrank nicht verwenden:
▶ Lebensmittel herausnehmen.
Das Netzkabel abziehen.
▶ Reinigen Sie das Gerät wie oben beschrieben.
Lassen Sie die Türen auf, um zu verhindern, dass schlechter Geruch entsteht.
Hinweis
Schalten Sie das Gerät nur aus, wenn es unbedingt nötig ist.
Verstellen des Gerätes
1 Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Gerätestecker.
2 Fixieren Sie die Einlegeböden und andere bewegliche Teile im Kühlschrank und im Gefrierschrank mit Klebeband.
3 Den Kühlschrank um maximal 45° kippen, um eine Beschädigung des Kühlsystems zu vermeiden.
WARNUNG!
Heben Sie das Gerät nicht an seinen Griffen an.
▶ Stellen Sie das Gerät niemals waagerecht auf den Boden.
Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundenservice kontaktieren. Siehe KUNDENSERVICE.
WARNUNG!
Das Gerät vor der Wartung deaktivieren und den Netzstecker aus der Steckdose ziehen.
Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können.
▶ Eine beschädigte Lieferung sollte nur vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.
| Problem Mögliche Ursache Mögliche Behebung | ||
| Der Kompressor funktioniert nicht. | Der Netzstecker ist nicht an die Steckdose angeschlossen.Das Gerät befindet sich im Abtauzyklus. | Den Netzstecker anschließen.Dies ist normal für eine automatische Abtauung. |
| Das Gerät läuft häufig oder zu lange. | Die Innen- oder Außentemperatur ist zu hoch.Das Gerät wurde über einen längeren Zeitraum ausgeschaltet.Eine Gerätetür wurde nicht richtig geschlossen.Die Tür wurde zu häufig oder zu lange geöffnet.Die Temperatur für den Gefrierschrank ist zu niedrig.Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Die erforderliche Luftzirkulation ist nicht gewährleistet. | In diesem Fall ist es normal, dass das Gerät länger läuft.Normalerweise dauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist.Die Tür/Schublade schließen und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen.Die Tür/Schublade nicht zu häufig öffnen.Die Temperatur höher einstellen, bis eine zufriedenstellende Kühlschranktemperatur erreicht ist. Es dauert 24 Stunden, bis sich die Kühlschranktemperatur stabilisiert haDie Tür-/Schubladendichtungen reinigen oder vom Kundenservice ersetzen lassen.Für ausreichende Belüftung sorgen. |
| Das Innere des Kühlschranks ist schmutzig und/oder übelriechend. | Das Innere des Kühlschranks muss gereinigt werden.Lebensmittel mit starkem Geruch werden im Kühlschrank gelagert. | Das Innere des Kühlschranks reinigen.Diese Lebensmittel sorgfältig verpacken. |
| Das Gerät macht unnormale Geräusche. | Das Gerät befindet sich nicht auf einem ebenen Untergrund.Das Gerät berührt einige Gegenstände um es herum. | Die Füße entsprechend einstellen, um das Gerät zu nivellieren.Die Gegenstände um das Gerät herum entfernen. |
| Das Innere des Geräts ist nicht kalt genug. | Temperatur zu hoch eingestellt.Es wurden zu warme Lebensmittel eingelagert.Es wurden zu viele Lebensmittel auf einmal hineingelegt.Die Lebensmittel liegen zu dicht beieinander.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet. | Die Temperatur zurücksetzen.Die Lebensmittel immer abkühlen lassen, bevor Sie sie hineinlegen.Nur kleinere Mengen an Lebensmitteln neu hineinlegen.Zwischen mehreren Lebensmitteln einen Abstand lassen, damit die Luft zirkulieren kann.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen. |
| Das Innere des Geräts ist zu kalt. | Temperatur zu niedrig eingestellt.Die Super-Frz/Super-Cool-Funktion ist aktiviert oder läuft zu lange. | Die Temperatur zurücksetzen.Die Super-Frz/Super-Cool-Funktion ausschalten. |
| Feuchtigkeitsbildung im Innern des Kühlfachs. | Das Klima ist zu warm und zu feucht.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Lebensmittelbehälter oder Flüssigkeiten werden offen gelassen. | Die Temperatur erhöhen.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.Heiße Speisen auf Raumtemperatur abkühlen lassen und Speisen und Flüssigkeiten abdecken. |
| Feuchtigkeit sammelt sich außen am Kühlschrank oder zwischen der oder den Türen und der Schublade. | Das Klima ist zu warm und zu feucht.Tür nicht richtig geschlossen. Die kalte Luft im Gerät und die warme Außenluft kondensieren. | Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt.Sicherstellen, dass die Tür/Schublade fest geschlossen ist. |
| Starke Eisbildung und Frost im Gefrierfach. | Die Lebensmittel sind nicht angemessen verpackt.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Etwas im Inneren verhindert, dass die Tür/Schublade richtig schließt. | Die Lebensmittel immer gut verpacken.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.Die Tür-/Schubladendichtungen reinigen oder austauschen.Die Einlegeböden, Türfächer oder Behälter so versetzen, dass die Tür/Schublade richtig schließt. |
| Problem Mögliche Ursache Mögliche Behebung | ||
| Die Seitenwände des Geräts und die Türleiste werden warm. | • - • Das ist normal. | |
| Das Gerät macht unnormale Geräusche. | • Das Gerät befindet sich nicht auf einem ebenen Untergrund.• Das Gerät berührt einige Gegenstände um es herum. | • Die Füße entsprechend einstellen, um das Gerät zu nivellieren.• Die Gegenstände um das Gerät herum entfernen. |
| Es ist ein leichtes Geräusch zu hören, ähnlich wie dem von fließendem Wasser. | • - • Das ist normal. | |
| Sie hören einen Signalton. | • Die Kühlschranktür ist offen. • Die Tür schließen. | |
| Sie hören ein schwaches Brummen. | • Das Antikondensationssystem arbeitet. | • Dies verhindert Kondensation und ist normal. |
| Die Innenbeleuchtung oder das Kühlsystem funktioniert nicht. | • Der Netzstecker ist nicht an die Steckdose angeschlossen.• Die Stromversorgung ist nicht intakt.• Die LED-Leuchte ist defekt. | • Den Netzstecker anschließen.• Die Stromversorgung des Raums überprüfen. Den örtlichen Stromversorger anrufen!• Den Kundenservice kontaktieren, um die Leuchte auszutauschen. |
| Wasser läuft aus oder tropft aus dem Auslauf des Wasserspenders. | • Der Wassertank ist nicht korrekt installiert• Der Auslauf des Wasserspenders ist nicht fest mit dem Tank verschraubt.• Am Wasserauslauf fehlt der weiße O-Ring aus Silikon. | • Den Wassertank wieder in die Kühlschranktür einsetzen und darauf achten, dass er vollständig in die Tür geschoben wird.• Der Wasserauslauf ist fest mit dem Wassertank verschraubt.• Sicherstellen, dass der Wasserauslauf am Tankende einen weißen O-Ring aus Silikon hat, bevor Sie den Wasserauslauf am Wassertank anbringen. |
Um den technischen Kundendienst zu kontaktieren, besuchen Sie unsere Website: https://corporate.haier-europe.com/en/ Wählen Sie im Abschnitt „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die entsprechende Website weitergeleitet, auf der Sie die Telefonnummer und das Formular zur Kontaktaufnahme mit dem technischen Kundendienst finden.
Stromunterbrechung
Bei Stromausfall sollten die gelagerten Lebensmittel noch 5 Stunden lang frisch gekühlt bleiben. Beachten Sie diese Tipps bei einer längeren Stromunterbrechung, insbesondere im Sommer:
▶ Öffnen Sie die Tür/Schublade so selten wie möglich.
▶ Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät.
Wenn der Stromausfall vorher angekündigt wurde und die Unterbrechungsdauer länger als 5 Stunden ist, frieren Sie im Voraus ein paar Eiswürfel oder Kühlakkus ein, und legen Sie diese beim Stromausfall oben in das Kühlfach.
▶ Prüfen Sie nach dem Stromausfall direkt, ob die Lebensmittel verdorben sind.
Da die Temperatur im Kühlschrank während einer Stromunterbrechung oder eines anderen Fehlers ansteigt, werden die Haltbarkeit und die Qualität der Lebensmittel reduziert. Aufgetaute Lebensmittel sollten entweder verzehrt oder gekocht und (sofern geeignet) gleich danach wieder eingefroren werden, um Gesundheitsrisiken zu vermeiden.
Speicherfunktion bei Stromunterbrechung
Nach Wiederherstellung der Stromversorgung fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt waren.
Auspacken
WARNUNG!
Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen. Bewahren Sie sämtliches Packungsmaterial außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltfreundlich.
- Nehmen Sie das Gerät aus der Verpackung. - Entfernen Sie alle Verpackungsmaterialien.
Umgebungsbedingungen
Die Raumtemperatur sollte immer zwischen 10°C und 43°C liegen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Das Gerät nicht in der Nähe anderer wärmeemittierender Geräte (Ofen, Kühlschränke) installieren.
Platzbedarf

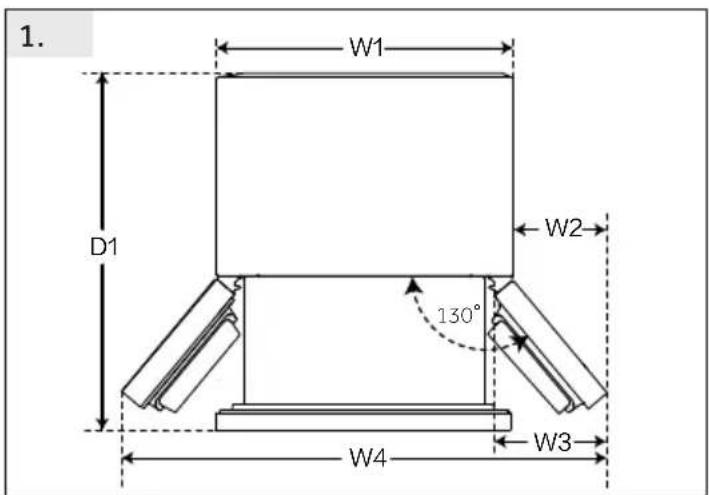

Erforderlicher Abstand bei geöffneter Tür:


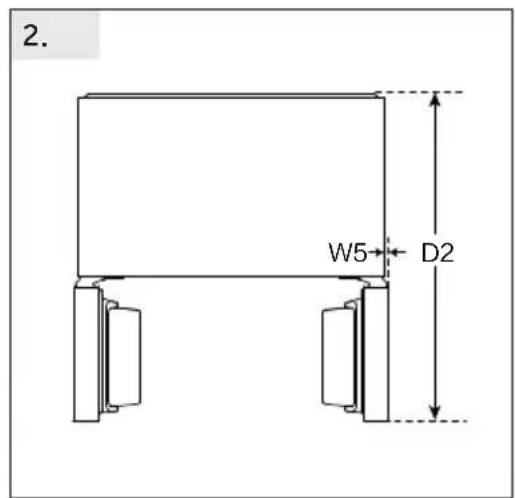

| Width | W1 905 | |||
| W2 288 | ||||
| W3 | 344 | |||
| W4 1481 | ||||
| W5 | 21 | |||
| W6 | 905 | |||
| Depth | D1 | 1176 | ||
| D2 | 1141 | |||
| D3 | 745 | |||
| Distance to wall | D4 100 | |||
| Height (Fig.4) | 1900 | |||

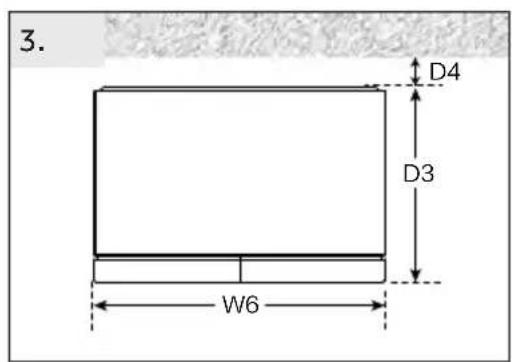

Platzbedarf für ausreichende Belüftung
Damit eine ausreichende Belüftung des Geräts gewährleistet wird, dürfen die Hinweise zum ausreichenden Platzbedarf aus Sicherheitsgründen nicht missachtet werden.

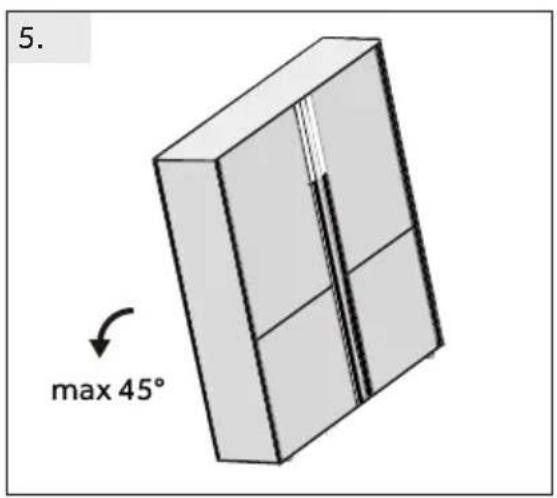

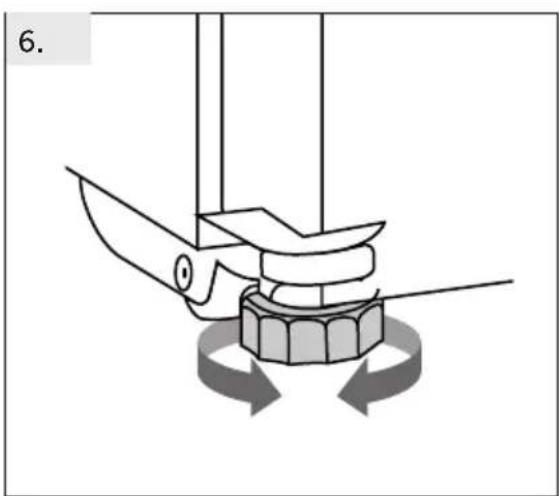

Das Gerät sollte auf einer flachen und festen Oberfläche aufgestellt werden.
- Kippen Sie den Kühlschrank leicht nach hinten.
- Stellfüße auf die gewünschte Höhe justieren.
Stellen Sie sicher, dass der Abstand zur Wand auf der Scharnierseite mindestens 10 cm beträgt, damit sich die Tür richtig öffnen lässt.
Hinweis
Für ein frei stehendes Gerät: Dieses Kühlgerät ist nicht zur Verwendung als Einbaugerät bestimmt.
Hinweis
Für ein frei stehendes Gerät: Dieses Kühlgerät ist nicht zur Verwendung als Einbaugerät bestimmt.

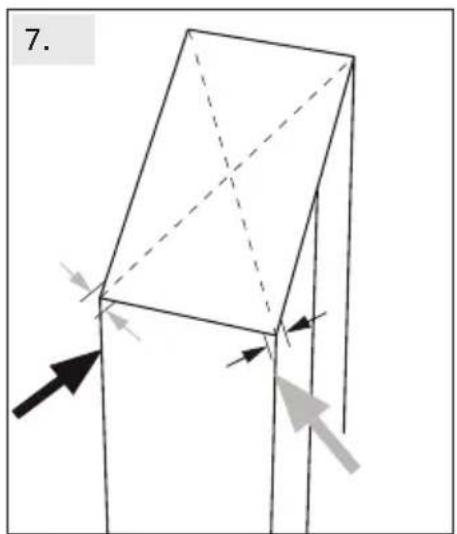

- Die Stabilität kann durch abwechselndes Anschlagen gegen die Diagonalen überprüft werden. Das leichte Schwanken sollte in beide Richtungen gleich sein. Andernfalls kann sich der Rahmen verziehen; mögliche undichte Türdichtungen sind die Folge. Eine geringe Neigung nach hinten erleichtert das Schließen der Türen.


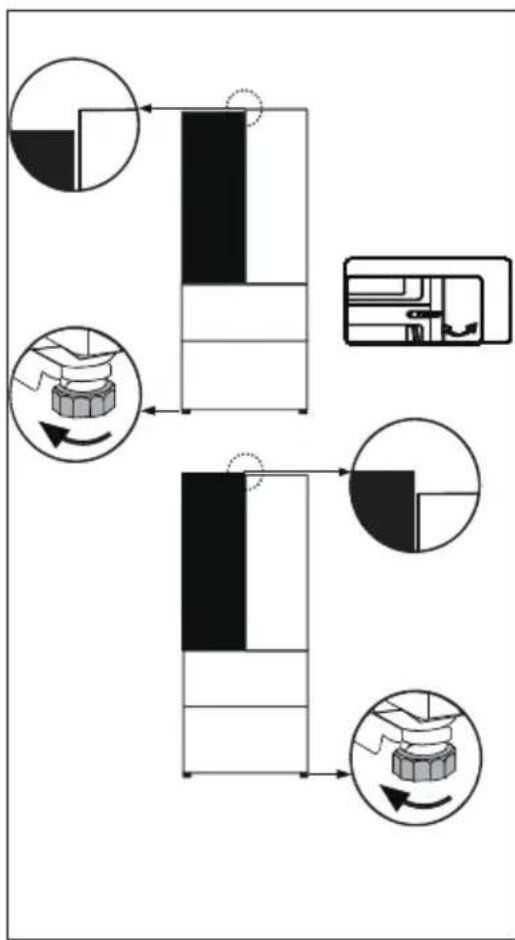

Feinabstimmung der Türen
Wenn die Türen nicht in Waage sind, kann diese wie folgt behoben werden:
Mit verstellbarem Fuß/verstellbarem Scharnier
Drehen Sie den verstellbaren Fuß oder das verstellbare Scharnier entsprechend der Pfeilrichtung, um ihn nach oben oder unten zu justieren. Die verstellbaren Scharniere können mit einem 6-mm-Inbusschlüssel feinjustiert werden. Wenden Sie sich bei Bedarf an den Kundendienst.

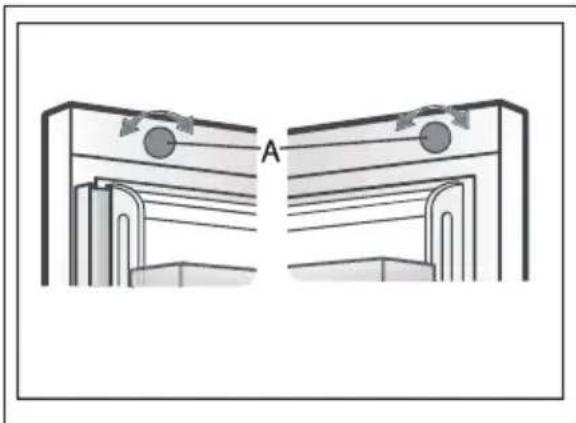

Verwendung des Einstellknopfes
Drehen Sie den Einstellknopf oben an der Tür.
HENWEIS
Bei zukünftiger Nutzung des Kühlschranks kann es aufgrund des Gewichts der gelagerten Lebensmittel zu ungleichmäßigem Schließen der Türen kommen. Bitte beheben Sie dies in diesem Fall gemäß den oben genannten Methoden.
Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen, damit das Öl wieder in die Kapsel zurückfließt.
Elektrischer Anschluss
Überprüfen Sie vor jeder Verbindung, dass:
▶ die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen.
▶ die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist.
▶ Netzstecker und Steckdose richtig zusammenpassen.
Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an.
WARNUNG!
Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte).
Produktdatenblatt gemäß EU-Nr. 2019/2016
| Marke Haier | |
| Modellname / Kennung | HFW99F19ESSB |
| Kategorie des Modells | Kühl-Gefrierkombination |
| Energieeffizienzklasse | E |
| Jährlicher Energieverbrauch (kWh/Jahr) (1) | 363 |
| Gesamtvolumen (L) | 690 |
| Volumen Kühlschrank (L) | 436 |
| Volumen Gefrierschrank (L) | 254 |
| Sterne-Bewertung |  |
| Frost-free system | Ja |
| Gefrierleistung (kg/24h) | 13 |
| Klima-Bewertung (2) | SN-N-ST-T |
| Geräuschemissionsklasse und Luftschallemissionen(db(A) re 1pW) | C(36) |
| Temperaturanstiegszeit (h) | 12 |
| Eisbereiterleistung | 0.8 kg/24h |
| Gerätetyp | Freistehend |
Erläuterungen:
- Ja, vorhanden
(1) Basierend auf den Ergebnissen des Normenkonformitätstests über 24 Stunden. Der tatsächliche Verbrauch hängt von der Verwendung und dem Standort des Geräts ab.
(2) Klima-Bewertung SN: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +10°C und +32°C ausgelegt.
Klima-Bewertung N: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +32°C ausgelegt.
Klima-Bewertung ST: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +38°C ausgelegt.
Klima-Bewertung T: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +43°C ausgelegt.
Zusätzliche technische Daten
| Spannung / Frequenz | 220-240V ~/ 50Hz |
| Eingangsstrom (A) | 2 |
| Hauptsicherung (A) | 15 |
| Kühlmittel | R600a |
| Abmessungen (H/B/T in mm) | 1900 / 905 / 748 |
Wir empfehlen unseren Haier Kundenservice und die Verwendung von Original-Ersatzteilen. Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt „FEHLERBEHEBUNG“.
Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an
▶ Ihren Händler vor Ort oder
an unser European Call Service-Center (siehe unten aufgeführte Telefonnummern) oder
an den Service und Support unter www.haier.com, wo Sie den Serviceanspruch aktivieren können.
▶ Hier finden Sie auch FAQs.
Um unseren Service zu kontaktieren, stellen Sie sicher, dass Sie die folgenden Daten zur Hand haben. Die Informationen finden Sie auf dem Typenschild.
Modell
Seriennummer
Prüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte.
| Europäisches Call-Service-Center | ||
| Country* | Phone number Costs | |
| Haier Italy (IT) | 199 100 912 | |
| Haier Spain (ES) 902 509 123 | ||
| Haier Germany (DE) 0180 5 39 39 | 99 | • 14 Ct/Min Landline• max 42 Ct/Min Mobile |
| Haier Austria (AT) 0820 001 205 | • 14,53 Ct/Min Landline• max 20 Ct/Min all others | |
| Haier United Kingdom (UK) | 0333 003 8122 | |
| Haier France (FR) | 0980 406 409 | |
* Weitere Informationen finden Sie unter www.haier.com.
Haier Europe Trading S.r.l
Niederlassung UK
*Gewährleistungsdauer des Kühlgeräts:
Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien,
1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für
Marokko, 6 Monate für Algerien, Tunesien keine gesetzliche Gewährleistung erforderlich.
*Der Zeitraum für die Beschaffung von Ersatzteilen für die Reparatur des Geräts:
Thermostate, Temperatursensoren, Leiterplatten und Leuchtmittel sind für einen Zeitraum von mindestens sieben Jahren nach Inverkehrbringen des letzten Gerätes des Modells erhältlich.
Türgriffe, Türscharniere, Auszüge und Schubladen für eine Mindestdauer von sieben Jahren und Türdichtungen für eine Mindestdauer von 10 Jahren, nachdem das letzte Gerät des Modells in Verkehr gebracht wurde.
*Weitere Informationen zum Produkt finden Sie unter https://eprel.ec.europe.eu/ oder scannen Sie den QR-Code auf dem Energielabel, das dem Gerät beiliegt.
14 Panel szuflady My Zone
16 Moja szuflada strefy
17 Filtr do wody
18 świeżych pudełek
38 Technische gegevens
40 Klantenservice
