Produkttyp	Kühl-Gefrierkombination
Marke	Haier
Modell	HBM-686WWD
Energieversorgung	220–240 V / 50 Hz, 230 V / 60 Hz
Kältemittel	R600a (Isobutan)
Klimaklasse	Nicht angegeben (typisch N/ST)
Kühlraumvolumen	ca. 200 L (Schätzung)
Gefrierraumvolumen	ca. 80 L (Schätzung)
Temperaturregelung	Mechanischer Drehregler
Abtauen Kühlraum	Automatisch
Abtauen Gefrierraum	Manuell (empfohlen bei Eisschicht >3 mm)
Innenbeleuchtung	LED
Wasserspender	Ja, mit Tank (2,5 L)
Türanschlag wechselbar	Ja
Abstand zur Wand	Mindestens 100 mm hinten und seitlich, 200 mm oben
Reinigung	Vor Reinigung Netzstecker ziehen, Innenraum mit mildem Reiniger
Entsorgung	Gemäß WEEE-Richtlinie 2012/19/EU
Sicherheitsmerkmale	Kindersicherung (Tür nicht verschließbar), Erdung erforderlich
Reparatur	Nur durch autorisierten Kundendienst, Original-Ersatzteile
Geräuschemission	ca. 40 dB (Schätzung)

Häufig gestellte Fragen - HBM-686WWD HAIER

Der Kühlschrank kühlt nicht. Was tun?

Prüfen Sie, ob das Gerät eingeschaltet ist und der Netzstecker fest sitzt. Kontrollieren Sie die Sicherung. Ist der Temperaturregler richtig eingestellt? (nicht auf 0)

Warum bildet sich Kondenswasser an der Außenseite?

Bei hoher Luftfeuchtigkeit (z. B. Regenwetter) kann sich außen Kondenswasser bilden. Das ist normal. Wischen Sie es einfach mit einem trockenen Tuch ab.

Der Kühlschrank macht blubbernde Geräusche. Ist das ein Defekt?

Nein, das ist das Kältemittel, das durch die Rohre fließt. Das ist völlig normal.

Wie lange muss ich nach dem Transport warten, bis ich das Gerät einschalte?

Lassen Sie das Gerät nach dem Aufstellen mindestens 2 Stunden stehen, damit sich das Kältemittel im Kreislauf setzen kann.

Wie taut man den Gefrierraum ab?

Stellen Sie den Temperaturregler auf 0, entnehmen Sie das Gefriergut und lagern Sie es kühl. Lassen Sie die Tür offen, bis das Eis geschmolzen ist. Verwenden Sie keine scharfen Gegenstände.

Kann ich den Türanschlag selbst wechseln?

Ja, das ist möglich. Folgen Sie der Anleitung: Gerät in 45°-Neigung, Scharniere lösen, Türen abnehmen, Stopfen umsetzen und Scharniere auf der linken Seite montieren.

Warum ist die Seitenwand des Kühlschranks warm?

Das ist normal, besonders bei häufigem Türöffnen oder hohen Außentemperaturen. Der Kühlschrank gibt dort Wärme ab. Kein Funktionsmangel.

Wie wechselt man die Innenbeleuchtung?

Das Gerät ist mit LED-Licht ausgestattet. Bei Defekt wenden Sie sich an den autorisierten Kundendienst – ein Austausch durch Laien ist nicht vorgesehen.

Wasser läuft im Kühlraum aus dem Spender – was tun?

Überprüfen Sie den Wassertank auf korrekten Sitz und Dichtung. Reinigen Sie den Tank und den Hebel regelmäßig. Stellen Sie sicher, dass der Deckel fest geschlossen ist.

Wie reinige ich das Gerät richtig?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches Tuch mit mildem Reinigungsmittel. Keine Scheuermittel oder Wasserstrahl. Trocknen Sie alles gut ab.

BEDIENUNGSANLEITUNG HBM-686WWD HAIER

Dieses Gerät ist ausschließlich für den privaten Haushalt bestimmt.

Lesen Sie bitte sorgfältig diese

Gebrauchsanweisung. Nur so können

Sie ihr Gerät richtig bedienen:

Gerätebeschreibung und Hinweise

zum Lagern und Einfrieren von

Lebensmitteln

Bewahren Sie die Gebrauchsanweisung gut auf.

VOR DEM ERSTGEBRAUCH

1. Verpackung

Alle Verpackungsmaterialien sind zu 100 % wiederverwertbar und tragen das

entsprechende Umweltzeichen. Die aktuellen

Entsorgungswege Ihrer Gemeindeverwaltung sind einzuhalten. Verpackungsmaterialien

(Kunststoffbeutel, Styroporteile etc.) von

Kindern fernhalten, da sie eine potenzielle Gefahrenquelle darstellen.

2. Verschrottung/Entsorgung

Richtlinie 2012/19/EU

Das Gerät wurde unter Verwendung von wiederverwertbarem Material hergestellt.

Dieses Gerät ist entsprechend der

europäischen Richtlinie 2002/96/EG über

Elektro- und Elektronik-Altgeräte (waste

electrical and electronic equipment – WEEE) gekennzeichnet.

Durch die fachgerechte Entsorgung tragen Sie zur

Schonung der Umwelt und zum Gesundheitsschutz bei.

Das auf dem Gerät angebrachte und in den

Begleitdokumenten ausgewiesene Umweltzeichen weist darauf hin, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf, sondern einer Sammelstelle zur

Wiederverwertung von elektrischen und elektronischen

Geräten zuzuführen ist. Bei der Entsorgung Gerät unbrauchbar machen: Anschlusskabel durchtrennen,

Türen und Einlegeböden entfernen, damit spielende Kinder sich nicht einsperren.

Gerät gemäß den geltenden Bestimmungen

entsorgen und einer ausgewiesenen

Sammelstelle zuführen. Aufgrund des

Gefahrenpotenzials für Kinder darf das Gerät

auch nicht über kürzere Zeit unbeaufsichtigt

abgestellt werden. Weitere Informationen über

Aufbereitung, Wiedergewinnung und

Wiederverwertung des Geräts erhalten Sie bei Ihrer Gemeindeverwaltung, dem

Sammeldienst für Haushaltsabfälle oder Ihrem Fachhändler.

Nach dem Auspacken prüfen Sie das Gerät bitte auf Beschädigungen, und achten Sie darauf, dass die Tür richtig schließt. Schäden sind dem Händler innerhalb von 24 Stunden nach Lieferung des Geräts mitzuteilen.

1. Zur vollen Funktionsfähigkeit des
   Kältemittelkreislaufs das Gerät erst nach einer Wartezeit von mindestens zwei Stunden einschalten.
2. Aufbau und Anschluss Ihres Gerätes sollten von einem autorisierten Techniker gemäß den Herstellerhinweisen sowie den örtlich geltenden Sicherheitsbestimmungen durchgeführt werden.
3. Innenraum vor dem Gebrauch reinigen.

Hinweis:

Dieses Gerät enthält kein FCKW

(Kältemittelkreislauf mit R134a) bzw. kein

HFC (Kältemittelkreislauf mit R600a), siehe

Typenschild im Innenraum.

Geräte mit Isobutan (R600a):

Isobutan ist ein umweltfreundliches aber brennbares Kältemittel. Achten Sie darauf, dass die Rohre des Kältemittelkreislaufs nicht beschädigt werden.

Konformitätserklärung

Das Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und wurde gemäß der europäischen Richtlinie Nr. 1935/2004/EG hergestellt.

CE

Konstruktion, Fertigung und Vertrieb dieses Produkts entsprechen

• den Sicherheitsbestimmungen der
  Niederspannungsrichtlinie 2006/95/EG,
• den Schutzbestimmungen der EMV-Richtlinie
  2004/108/EG

Die elektrische Sicherheit des Geräts ist nur gewährleistet, wenn der Anschluss an ein funktionsfähiges und zugelassenes Erdungssystem erfolgt.

WICHTIGE SICHERHEITSHINWEISE

Folgende Hinweise dienen Ihrer Sicherheit. Vor Aufbau oder Gebrauch sollten Sie sämtliche Hinweise gut verstanden haben. Ihre Sicherheit hat oberste Priorität.

Bei Unklarheiten im Zusammenhang mit diesen Hinweisen setzen Sie sich bitte mit der Kundendienstabteilung in Verbindung.

Aufbau

• Das Gerät ist sich zu um. am rtsfi e h tn eb i
- Spezifikations Messmoderspitze Gegenstände gen o d Umbauversuche stellen eine Gefährdung verwenden. Siehe Hinweise zum Abtauen.
• E s i s t d a r a u f ACHTUNG! Zum Beschleunigen des Abtauu vorgangs d a s
auf dem Netzkabel steht. Ist das Netzkabel beschädigt, muss es zur Abwendung von Gefahren vom Hersteller, dem Kundendienstvertreter oder ähnlich qualifizierten Personen ersetzt werden. keine mechanischen Gegenstände oder sonstigen Hilfsmittel verwenden, es sei denn, diese werden vom Hersteller ausdrücklich empfohlen. ACHTUNG! Innerhalb des Kühl- oder Gefrierraums
- Der elektrische von einem Elektriker oder einer qualifizierten Fachkraft vorzunehmen. Akeine Elektrogeräte verwenden, esseidenn, es besteht eine entsprechende Empfehlung. ACUTUNG Kühlenfallwirk auf nicht beschädigen
• W ä r m e f ü h r e n d | e ACHTONG! Kaltemittelkreislauf nicht beschädigen. t | f
ACHTUNG! Zum Beschleunigen des Abtauvorgangs d a s keine mechanischen Gegenstände oder sonstigen Hilfsmittel verwenden, es sei denn, diese werden vom Hersteller ausdrücklich empfohlen.
ACHTUNG! Innerhalb des Kühl- oder Gefrierraums keine Elektrogeräte verwenden, esseidenn, es besteht eine entsprechende Empfehlung.
e ACHTUNG! Kältemittelkreislauf nicht beschädigen. f

Wartung

Wartungsarbeiten sind von einer

K autrisierten Fachkraft vorzunehmen. Es sind nur Original-Ersatzteile zu verwenden.

- G er ä t n i e m a l s durch unerfahrene Personen können zu Verletzungen oder schweren Funktionsstörungen führen. Setzen Sie sich mit Ihrem örtlichen Kundendienst in Verbindung.

ACHTUNG! Belüftungsöffnung in der Gerätewand oder im Einbaugehäuse nicht verdecken.

Sicherheit von Kindern

• Das Gerät ist zum Gebrauch durch
- Vorder Entsorgung ein ausschalten und Netzstecker ziehen. Anschlusskabel durchtrennen und unbrauchbar machen.
• Das Gerät ist kein Spie geöffnet werden kann. Für am bestenienten, r! Kind

beaufsichtigen.

Hinweise zum Gebrauch

• Dieses Gerät ist nur f Haushalt, d. h. zum Kühlen und Gefrieren von Lebensmitteln bestimmt. VORSICHT: Bei der Entsorgung des Gerätes ist die WEEE-Richtlinie zu beachten (siehe unten). Ihr Gerät enthält das brennbare Kältemittel R600a in der Isolierung
• Gefriergut nach dem Auftauen nicht wieder einfrieren.
  • Keine kohlensäurehaltigen Getränke einfrieren.
• Gefrierverbrennung durch sehr tiefe Temperatur. Eis nicht sofort vom Gefrierraum in den Mund nehmen.
• Gefriergut nur mit t und für spätere Fälle aufbewahren. H ä nd e entnehmen. Verletzungsgefahr durch Gefrierverbrennung.
  Vor der Inbetriebnahme
  die Gebrauchsanweisung
  aufmerksam durchlesen
  t und für spätere Fälle aufbewahren. H a n d e

Gerät stilllegen

ALTGERÄTE KÖNNEN FÜR SPIELENDE KINDER TÖDLICH SEIN

VORSICHT! Bei der Entsorgung des Gerätes ist die WEEE-Richtlinie zu beachten (siehe unten). Ihr Gerät enthält das brennbare Kältemittel R600a in der Isolierung.

Instandhaltung und Reinigung

• Vor dem Reinigen oder sonstigen

Instandhaltungsarbeiten Gerät ausschalten und Netzstecker ziehen.

Belüftung

Für ungehinderte Wärmeableitung, hohe Kühlleistung und niedrigen Energieverbrauch ist auf gute Luftzirkulation um das Gerät zu achten. Deshalb ist um das Gerät herum ausreichend Abstand zu halten. Der Abstand zwischen Wand und Rückseite des Geräts beträgt mindestens 100 mm. Der seitliche Abstand beträgt jeweils ebenfalls 100 mm, der Abstand zur Decke mindestens 200 mm. Die Türen sollten im Winkel von 160° geöffnet werden können.

Netzanschluss

Das Gerät an 220-240 V/50 Hz bzw. 230 V/60 Hz Wechselstrom anschließen. Ist die Spannungsfluktuation im Verbraucher so hoch, dass der oben genannte Bereich überschritten wird, so ist aus Sicherheitsgründen ein automatischer Spannungsregler für Wechselstrom zu verwenden. Das Gerät ist an eine spezielle Steckdose anzuschließen, die für andere Elektrogeräte gängigen Steckdosen sind unzulässig. Der Stecker ist auf die Steckdose mit Erdleiter abzustimmen.

Netzanschlusskabel

Das Kabel sollte für den Betrieb weder verlängert noch aufgewickelt werden. Außerdem ist des unzulässig, das Kabel in der Nähe des Kompressors auf der Rückseite des Kühlgeräts zu führen, da die Oberflächentemperatur während des Betriebs relativ hoch ist. Ein Kontakt kann die Isolierung außer Kraft setzen oder zum Kriechverlust führen.

Schutz vor Feuchtigkeit

Das Gerät an einem trockenen Ort aufstellen, Feuchtigkeit verursacht ein Rosten der Metallteile. Das Gerät nicht direkt mit Wasser besprühen, dies führt zu Beeinträchtigungen der Isolierung sowie Kriechverlust.

Schutz vor Wärme

Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen.

Aufstellort

Der Untergrund muss fest und eben sein.

Das Gerät nicht auf weichem Untergrund wie Schaumstoff etc. aufstellen. Unebenheiten lassen sich über die Justierschrauben ausgleichen. Keine Position mit Echoeffekt wählen.

Gefahr!

Das Gerät sollte nicht in der Nähe von flüchtigen oder brennbaren Stoffen wie Gas, Benzin, Alkohol, Lacken oder Bananenöl stehen. Diese dürfen nicht im Kühlschrank gelagert werden.

Verrücken

Zum Befestigen oder Verrücken kann das Gerät nicht in die Horizontale gebracht oder um mehr als 45° nach unten geneigt werden.

3. Vorsichtsmaßnahmen

• Das in den Lebensmitteln enthaltene Wasser oder die durch Öffnen der Tür ins Innere des Geräts gelangte Umgebungsluftfeuchtigkeit kann eine Eisschicht bilden. Dicke Eisschichten beeinträchtigen die Kühlleistung. Deshalb sollte das Gerät abgetaut werden, sobald die Eisschicht dicker als 2 mm ist.
• Das Abtauendes Gefrierraum Lebensmitteln an einem kühlen Ort lagern. Temperaturregler auf „0“ stellen (Kompressor außer Betrieb) und Tür offen lassen, bis die Eisablagerungen auf dem Gefrierraumboden abgetaut sind, Tauwasser mit einem weichen Tuch aufwischen. Zum Beschleunigen des Abtauvorgangs einen Topf mit heißem Wasser (ca. 50°C) in den Gefrierraum stellen. Nach dem Abtauen Temperaturregler wieder auf die ursprüngliche Position zurückstellen.
• Den Gefrierraum nicht direkt mit heißem Wasser oder elektrischen Haartrocknern abtauen. Dies kann zur Deformierung der Innenverkleidung führen.
• Zum Entfernen von Reif oder Eis sowie zum Lösen von in den Behältern festgefrorenem Gefriergut dürfen keine spitzen Gegenstände verwendet werden, da dies zu Schäden der Innenverkleidung oder der Oberfläche des Verdunsters führen kann.
• Der Austausch einer schadhaften Netzanschlussleitung darf nur durch eine vom Hersteller autorisierte Reparaturwerkstatt erfolgen, da hierfür Spezialwerkzeug erforderlich ist.

4. Pflege und Störungsbehebung

Glühlampen austauschen

T und das Produkt wird mit LED-Licht ausgestattet ist, bitte den Kundendienst wenden Inkas EOF austauschen

5. Störungsbehebung

1. DER KÜHLSCHRANK HAT KEINE KÜHLLEISTUNG

Gerät ist ausgeschaltet, Stromausfall.

Der Netzstecker sitzt nicht fest. Die Sicherung ist ausgeschaltet.

2. DER KÜHLSCHRANK HAT EINE ZU HOHE KÜHLLEISTUNG

Der Temperaturregler ist zu hoch eingestellt.

Werden Lebensmittel mit hohem Feuchtigkeitsgehalt in der kältesten Zone aufbewahrt, können sie leicht gefrieren. Dies stellt keinen Mangel dar.

3. DER KÜHLSCHRANK HAT EINE ZU GERINGE KÜHLLEISTUNG

Die Lebensmittel stehen zu dicht beieinander, dies verhindert die Zirkulation der Kaltluft. Warme Speisen und Getränke erst abkühlen lassen und Kühlschrank nicht überladen. Die Tür schließt nicht richtig.

Die Türdichtungen sind beschädigt.

Der Kühlschrank wird nicht belüftet.

Der Abstand zwischen dem Kühlschrank und den seitlich und oben angrenzenden Flächen ist zu gering.

Die Temperatur ist nicht richtig eingestellt.

4. DER BODEN DES KÜHLRAUMES IST NASS.

Tauwasserrinne oder Tauwasserablaufrohr sind verstopft. Die Tauwasserschale ist nicht richtig eingesetzt.

5. AN DER AUSSENSEITE DES KÜHLSCHRANKS BILDET SICH KONDENSWASSER

Bei hoher Luftfeuchtigkeit, beispielsweise bedingt durch feuchte Witterung, kann sich an der Außenseite Kondenswasser bilden. Der gleiche Effekt ergibt sich, wenn man eiskaltes Wasser in ein Glas füllt. Jedoch liegt kein Mangel vor. Flächen mit einem trockenen Tuch abreiben.

6. BLUBBERNDE ODER GURGELNDE GERÄUSCHE

Kältemittel fließt durch die Rohre. Dies stellt keinen Mangel dar.

7. DIE SEITENWAND DES KÜHLSCHRANKES ERWÄRMT SICH

Bei Inbetriebnahme sowie in der warmen Jahreszeit bei hohen Außentemperaturen erwärmt sich die Seitenplatte des Schrankteils bei häufigem Öffnen der Tür. Platte in diesem Fall nicht berühren. Es liegt dabei kein Funktionsmangel vor, die Erwärmung ist auf die Wärmeableitung im Inneren des Geräts zurückzuführen.

*Die technischen Daten finden Sie auf dem Typenschild auf der Rückseite des Geräts. *Änderungen vorbehalten.

KÜHL-GEFRIERKOMBINATION

BEDIENBLENDE

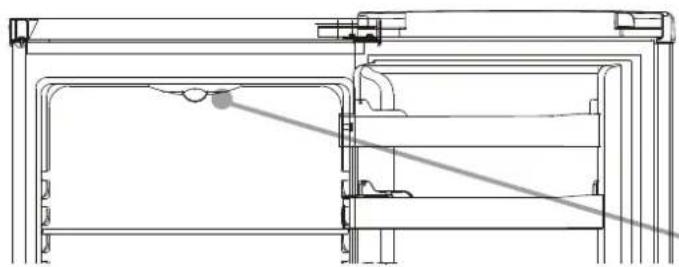

Die Temperatureinstellung befindet sich auf der Innenseite des Kühlraums oben rechts. Zur Überprüfung der Funktion ist darauf zu achten, dass der Temperaturregler auf „0“ steht.

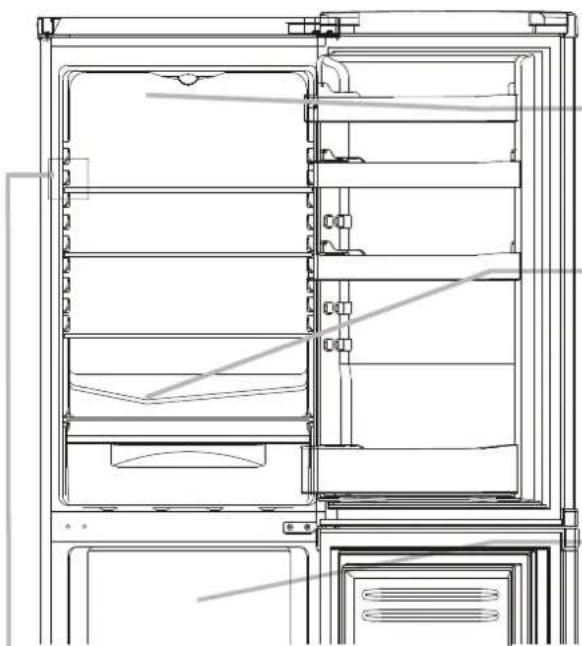

AUFTAUEN und GEFRIEREN

Dem Typenschild ist die maximale Menge an Gefriergut zu entnehmen (siehe Abbildung 2). Die Gefrierfunktion ist unabhängig von der Einstellung des Reglers.

(Abbildung 2)

Das Abtauen des Kühlraumes erfolgt automatisch.

Die Tauwasserrinne sollte stets sauber sein. Kühlgut mit Abstand zur Rückwand sowie den Seiten des Kühlraumes lagern.

An der Rückwand des Kühlraums bilden sich während des Betriebs Tauwassertropfen oder Reif.

Wir empfehlen das Abtauen des Gefrierraums, sobald die Reifschicht mehr als 3 mm dick ist.

Hier befindet sich das Typenschild. Im Falle von Rückfragen an unseren Kundendienst bei Störungen sind diese Daten bereitzuhalten.

Wichtig! Ist die Raumtemperatur sehr hoch, so arbeitet das Gerät ununterbrochen, und es bildet sich eine Eisschicht an der Rückwand des Kühlraums. In diesem Fall eine niedrigere Einstellung wählen (1-2).

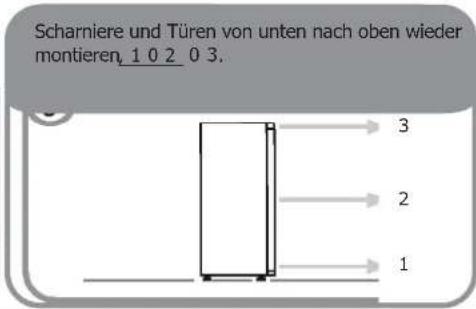

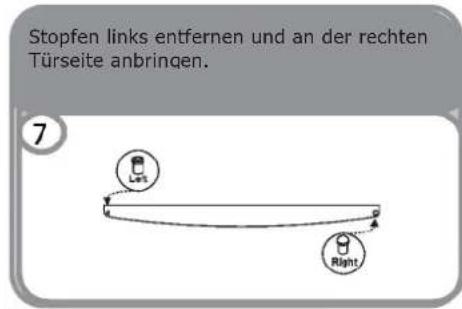

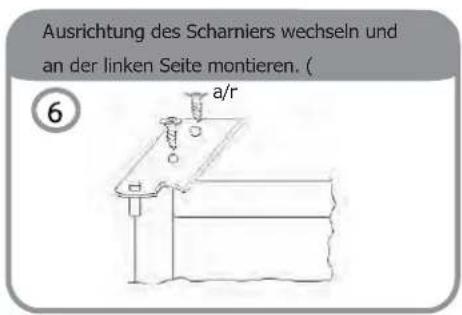

Beim Wechsel des Türanschlags beachten Sie bitte die Hinweise zu den Stopfen und Scharnieren des jeweiligen Gerätetyps.

Der Boden des Geräts muss zugäng lich sein. Dazu das Gerät im Winkel von 45° neigen.

1

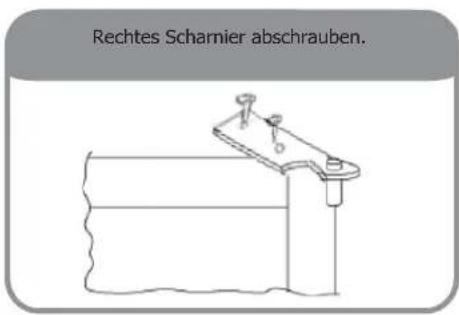

Unteres Scharnier entfernen. Hierzu Schrauben, Stopfen und Unterlagscheiben lösen, dann die untere Tür entfernen.

Mittlere Schraube lösen und obere Tür entfernen.

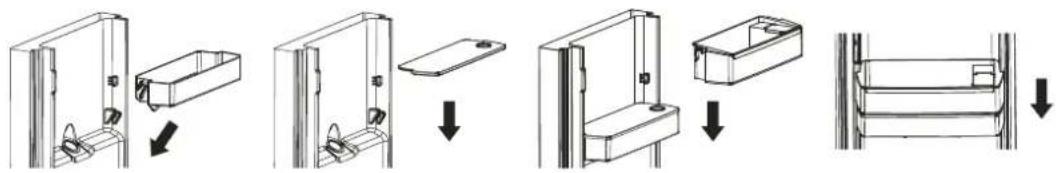

Bevor Sie die Wasserzufuhr zum ersten Mal, zu entfernen und reinigen Sie den Wasserbehälter im Kühlraum befindet.

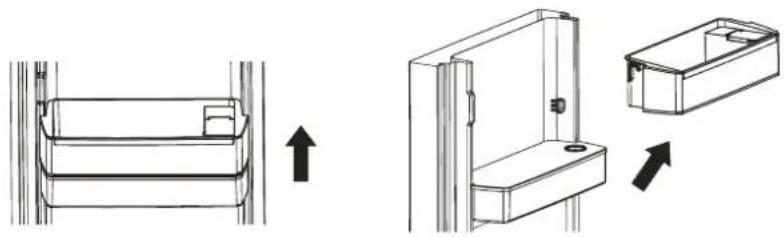

1. Heben und entfernen Sie den Tank Balkon

1. Entfernen Sie den Wassertank. Lösen Sie die obere Abdeckung und waschen und reinigen Sie sowohl den Tank und den Deckel.

1. Nach der Reinigung neu zu positionieren Wassertank, Deckel und Tank Balkon von unten

1. Reinigen Sie das Spenderhebel außerhalb der Kühlschranktür

Füllen Sie den Wassertank

Abgabe von Wasser

Drücken Sie den Spenderhebel vorsichtig mit einem Glas oder Behälter, um den Fluss zu stoppen. Ziehen Sie das Glas vom Hebel.

1. Öffnen Sie das kleine Deckel in der Spitze der Tank Balkon.

2. Füllen Sie den Wassertank mit Trinkwasser bis zum 2.5L Linie.

3. Den Deckel schließen. sicherzustellen, dass sie fest geschlossen ist.
