MANUALE UTENTE HSW79F18DIGB HAIER

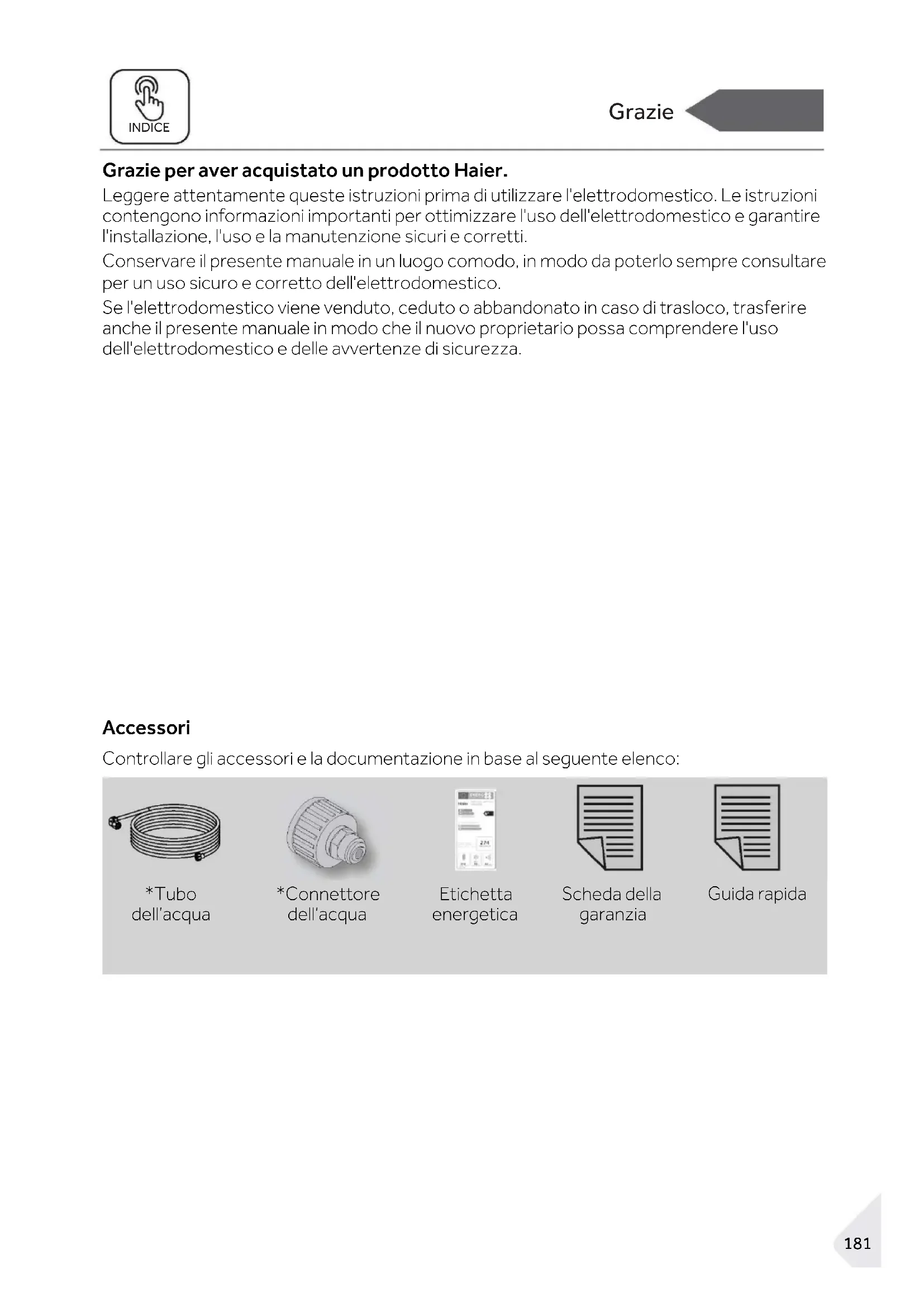

*Tubo dell’acqua *Connettore dell’acqua Etichetta energetica Scheda della garanzia Guida rapida182 Informazioni per la sicurezza INDICE Informazioni per la sicurezza AVVERTENZA - Informazioni importanti per la sicurezza AVVISO - Informazioni generali e consigli Informazioni ambientali Smaltimento Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto. AVVERTENZA! Pericolo di lesioni o soffocamento! I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.183 Informazioni per la sicurezza INDICE Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza: AVVERTENZA! Operazioni preliminari al primo utilizzo ► Accertarsi dell'assenza di danni dovuti al trasporto. ► Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini. ► Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico. ► L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante. Installazione ► Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico. ► Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito. ► Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). ► Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso. ► Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere. ► Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. ► L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico. ► Non adoperare prese multiple o cavi di prolunga. ► Non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico. ► Accertarsi che il cavo di alimentazione non sia intrappolato dal frigorifero. Non calpestare il cavo di alimentazione.184 Informazioni per la sicurezza INDICE AVVERTENZA! ► Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra. Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile. ► non danneggiare il circuito di refrigerazione. Utilizzo quotidiano ► Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettro- domestico e sono consapevoli dei relativi pericoli. ► I bambini di età da 3 a 8 anni possono riempire e svuotare gli elettrodomestici refrigeranti, ma non devono pulirli o installarli. ► Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati. ► Impedire ai bambini di giocare con l'elettrodomestico. ► In caso di perdite di gas refrigerante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero o di altri elettro- domestici. ► Si noti che l'elettrodomestico è impostato per il funzionamento in un intervallo ambiente specifico compreso tra 10 e 38 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato. ► Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua. ► Non caricare eccessivamente gli scaffali dello sportello. Lo sportello potrebbe defor- marsi, il portabottiglie potrebbe fuoriuscire o l'elettrodomestico potrebbe rovesciarsi. ► Aprire e chiudere gli sportelli solo adoperando le maniglie. La distanza tra gli sportelli e tra gli sportelli e il vano è molto limitata. Non allungare le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli del frigorifero solo quando non ci sono bambini nel raggio di movimento degli sportelli.185 Informazioni per la sicurezza INDICE AVVERTENZA! ► Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze. ► Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide. ► Non riporre liquidi in bottiglie o lattine (né spirito ad elevata gradazione), specialmente bevande gassate, nel congelatore, perché durante il congelamento potrebbero scoppiare. ► Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti. ► Non impostare una temperatura inutilmente bassa nel vano frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare ► Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal vano congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero formarsi vesciche da gelo. PRONTO SOCCORSO: collocare immediatamente la zona congelata sotto l'acqua fredda corrente. Non strappare la zona congelata! ► Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. ► In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. ► Non adoperare dispositivi elettrici all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Manutenzione / pulizia ► Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione. ► Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 5 minuti prima di riavviare l'elettro- domestico, poiché un avvio frequente può danneggiare il compressore.186 Informazioni per la sicurezza INDICE AVVERTENZA! ► Quando si scollega l'elettrodomestico, mantenere la spina e non il cavo. ► Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni. ► Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica. ► Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento. ► Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. ► Non tentare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti. ► Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici. ► Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. ► Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. ► Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. Informazioni sul gas refrigerante AVVERTENZA! L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente, non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti. In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi immediatamente a un oculista.187 Uso previsto INDICE Uso previsto Uso previsto Questo elettrodomestico è destinato al raffreddamento e al congelamento di alimenti. È stato progettato esclusivamente per l'uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; in fattorie, da clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali. Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia. Norme e direttive e Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate e le norme del Regno Unito che prevedono il marchio CE e UKCA.188 Descrizione del prodotto INDICE Descrizione del prodotto Avviso A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato. A: Scomparto congelatore 1 Lampada da soffitto 2 Macchina per il ghiaccio con contenitore per il ghiaccio 3 Dispenser di acqua e ghiaccio 4 Ripiani in vetro 5 Portabottiglie 6 Cassetti B: Comparto frigorifero 7 Lampada da soffitto 8 Portavini 9 Portabottiglie 10 Lampada posteriore (HSW79F18DIPT) 11 Ripiani in vetro 12 Filtro dell’acqua 13 Piastra di copertura zona umida 14 Cassetti189 Pannello di controllo INDICE Pannello di controllo Pannello di controllo Pulsanti: A Funzione Auto Set/3Sec.Wi-Fi B Funzione Holiday C Selezione zona/3Sec.Filter Reset D1 Tasto di regolazione della temperatura “-” D2 Tasto di regolazione della temperatura “+” E Funzione Super-Freeze/Ghiaccio acceso- spento 3 sec. F Funzione Super-Cool G Selettore blocco del pannello H1 Selettore funzione Water intake H2 Selettore funzione Cubed ice H3 Selettore funzione Crushed ice Indicatori: a1 Modalità Auto Set a2 Funzione Wi-Fi b Modalità Holiday c Indicatore zona c1 Indicatore frigorifero c2 Indicatore congelatore c3 Funzione reset filtro d Visualizzazione della temperatura e1 Modalità Super-Freeze e2 Modalità macchina per il ghiaccio f Modalità Super-Cool g Blocco del pannello h1 Funzione Water intake h2 Funzione Cubed ice h3 Funzione Crushed ice190 Utilizzo INDICE Utilizzo Operazioni preliminari al primo utilizzo ► Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. ► Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti. ► Dopo l'installazione a livello e la pulizia dell'elettrodomestico, attendere almeno 2-5 ore prima di collegarlo all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE. ► Prima di caricare gli alimenti, preraffreddare i comparti con impostazioni elevate. La funzione Power-Freeze serve a raffreddare rapidamente i comparti. ► La temperatura del frigorifero e del congelatore viene impostata automaticamente a 5°C e -18°C rispettivamente. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere REGOLAZIONE DELLA TEMPERATURA. Tasti a sensore I tasti del pannello di controllo sono di tipo a sensore che rispondono toccandoli lievemente con un dito. Accensione e spegnimento dell'elettrodomestico L'elettrodomestico entra in funzione non appena viene collegato all'alimentazione elettrica. Le temperature visualizzate mostreranno le temperature impostate nel comparto. È possibile che sia attivo il blocco del pannello. Avviso Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore. Svuotare l'elettrodomestico prima di spegnerlo. Per spegnere l'elettrodomestico, staccare il cavo di alimentazione dalla presa di corrente. AVVISO Alla prima accensione del frigorifero, l'indicatore si accende. La temperatura del frigorifero e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente.191 Utilizzo INDICE Blocco e sblocco del pannello

1. Blocco automatico: quando lo sportello del frigorifero e lo sportello del congelatore sono

chiusi e non viene eseguita alcuna operazione con i tasti entro 30 secondi, il display si spegne e si blocca automaticamente

Pressione per 3 secondi Indicatore acceso Display bloccato

2. Blocco manuale: quando lo schermo del display è sbloccato, premere il tasto "G"

(selettore blocco pannello) e tenerlo premuto per 3 secondi, il segnalatore acustico suona una volta, l'indicatore "g" (blocco pannello) si accende e il display si blocca.

Aprire lo sportello o toccare qualsiasi pulsante Il display si illumina Pressione per 3 secondi Indicatore spento Display sbloccato Regolazione della temperatura Le temperature interne dipendono dai seguenti fattori: ► Temperatura ambiente ► Frequenza di apertura dello sportello ► Quantità di alimenti conservati ► Installazione dell'elettrodomestico Regolazione della temperatura del frigorifero

1. Quando lo schermo del display è sbloccato, premere il tasto "C" (selettore zona). Il segnale

acustico viene emesso una volta, l'indicatore "c1" (Indicatore frigorifero) lampeggia, quindi si arriva alla modalità di impostazione della temperatura del frigorifero.

2. Premere ogni volta il tasto "D1" (tasto di regolazione della temperatura "-"), viene emesso

un segnale acustico, la temperatura impostata del frigorifero si riduce di 1. La temperatura del frigorifero verrà visualizzata nella sequenza "9°C >8°C >7°C >6°C>5°C>4°C>3°C>2°C>1 °C".

Premere '-' 1 volta192 Utilizzo INDICE Regolazione della temperatura del frigorifero

3. Premere ogni volta il tasto "D2" (tasto di regolazione della temperatura "+"), viene emesso

un segnale acustico, la temperatura impostata del frigorifero aumenta di 1. La temperatura del frigorifero verrà visualizzata nella sequenza "1°C > 2°C > 3°C > 4°C > 5°C > 6°C > 7°C > 8°C > 9°C Premere '+' 1 volta Avviso Dopo aver impostato la temperatura, se non viene eseguita alcuna operazione entro 5 secondi, il sistema viene determinato automaticamente e salva la temperatura impostata. Regolazione della temperatura del congelatore

1. Quando lo schermo del display è sbloccato, premere il tasto "C" (selettore zona). Il segnale

acustico viene emesso una volta, l'indicatore "c2" (Indicatore congelatore) lampeggia, quindi si arriva alla modalità di impostazione della temperatura del congelatore.

2. Premere ogni volta il tasto "D1" (tasto di regolazione della temperatura "-"), viene

emesso un segnale acustico, la temperatura impostata del congelatore si riduce di 1. La temperatura del congelatore verrà visualizzata nella sequenza "-14°C >-15°C>- 16°C > -17°C>- 18°C >-19°C>- 20°C>-21°C>-22°C>-23°C>-24°C". Premere '-' 1 volta

3. Premere ogni volta il tasto "D2" (tasto di regolazione della temperatura "+"), viene emesso

un segnale acustico, la temperatura impostata del congelatore aumenta di 1. La temperatura del congelatore verrà visualizzata nella sequenza "-24°C >-23°C>- 22°C >-21°C>- 20°C > -19°C>-18°C>-17°C>-16°C>-15°C>-14°C. Premere '+' 1 volta Avviso Dopo aver impostato la temperatura, se non viene eseguita alcuna operazione entro 5 secondi, il sistema viene determinato automaticamente e salva la temperatura impostata.193 Utilizzo INDICE Modalità Auto Set

1. Quando lo schermo del display è sbloccato, premere il tasto "A" (selettore modalità Auto

Set), viene emesso un segnale acustico, l’indicatore "a1" (modalità Auto Set) si accende, quindi la funzione Auto Set si attiva.

2. Quando l’indicatore “a1” (modalità Auto Set) si accende, premere il tasto "A" (selettore

modalità Auto Set), viene emesso un segnale acustico, l’indicatore "a1" (modalità Auto Set) si spegne, quindi la funzione Auto Set si disattiva

Premere 1 volta Indicatore acceso Auto Set acceso Premere 1 volta Indicatore spento Auto Set spento

Avviso Nella modalità Auto Set, non è possibile regolare la temperatura del frigorifero o del congelatore. Se si preme il tasto "D1" (tasto di regolazione della temperatura "-") o il tasto "D2" (tasto di regolazione della temperatura "+") per regolare la temperatura del frigorifero o del congelatore, l'indicatore "a1" (indicatore Auto Set) lampeggia con un segnale acustico per indicare che questa operazione non può essere eseguita. Nella modalità Auto Set, a causa dei diversi metodi di controllo, se è impostata la funzione "Super-Cool", "Super-Freeze" o "Holiday", l'indicatore "a1" (modalità Auto Set) si spegne, quindi la funzione Auto Set si disattiva automaticamente. Modalità Holiday La modalità Holiday è progettata per i momenti in cui il frigorifero non viene utilizzato per un tempo prolungato. Quando la modalità Holiday è attivata, il congelatore è sotto controllo normale e la temperatura del frigorifero viene impostata automaticamente su 17°C. La temperatura effettiva non è superiore a 17°C, il che previene il particolare odore causato dalla sovratemperatura consentendo, allo stesso tempo, la riduzione del consumo energetico.

1. Quando lo schermo del display è sbloccato, premere il tasto "B" (selettore modalità

Holiday), viene emesso un segnale acustico, l’indicatore "b" (modalità Holiday) si accende, quindi la funzione Holiday si attiva.

2. Quando l’indicatore "b" (modalità Holiday) si accende, premere il tasto "B" (selettore

modalità Holiday), viene emesso un segnale acustico, l’indicatore "b" (modalità Holiday) si spegne, quindi la funzione Holiday si disattiva

Premere 1 volta Indicatore acceso Auto Set acceso Premere 1 volta Indicatore spento Auto Set spento194 Utilizzo INDICE Avviso Nello stato Holiday, la temperatura del frigorifero non può essere regolata. Se si preme il tasto "D1" (tasto di regolazione della temperatura "-") o il tasto "D2" (tasto di regolazione della temperatura "+") per regolare la temperatura del frigorifero, l'indicatore "b" (indicatore Holiday) lampeggia con un segnale acustico per indicare che questa operazione non può essere eseguita. Prima di utilizzare la funzione Holiday, svuotare il frigorifero per evitare che gli alimenti al suo interno vadano a male. Quando la funzione Holiday è attivata, non è possibile attivare contemporaneamente la funzione "Auto Set" o la funzione “Super-Cool”. Funzione Super-Cool

1. Quando lo schermo del display è sbloccato, premere il tasto "F" (selettore Super-Cool),

viene emesso un segnale acustico, la spia "f" (funzione Super-Cool) si accende, quindi la funzione Super-Cool si attiva.

2. Quando l’indicatore "f" (funzione Super-Cool) si accende, premere il tasto "F" (selettore

Super-Cool); viene emesso un segnale acustico, l’indicatore "f" (funzione Super-Cool) si spegne e la funzione Super-Cool si disattiva.

3. Dopo l'attivazione della funzione Super-Cool, il frigorifero disattiva automaticamente la

funzione quando raggiunge la condizione impostata. Se si desidera uscire manualmente, è possibile premere il tasto "F" (selettore Super-Cool) per disattivarla. Indicatore spento Premere 1 volta Indicatore acceso Premere 1 volta Indicatore spento Avviso Nello stato Super-Cool, la temperatura del frigorifero non può essere regolata. Se si preme il tasto "D1" (tasto di regolazione della temperatura "-") o il tasto "D2" (tasto di regolazione della temperatura "+") per regolare la temperatura del frigorifero, l'indicatore "f" (indicatore Super-Cool) lampeggia con un segnale acustico per indicare che questa operazione non può essere eseguita. Nello stato della funzione Super-Cool, la funzione Auto-set o la funzione Holiday non possono essere attivate contemporaneamente a causa delle diverse modalità di controllo. Quando si sceglie una funzione in conflitto con un'altra funzione, la funzione originale si disattiva automaticamente.195 Utilizzo INDICE Funzione Super-Freeze (Super-Frz)

1. Quando lo schermo del display è sbloccato, premere il tasto "E" (selettore Super-Frz.),

viene emesso un segnale acustico, l’indicatore "e1" (funzione Super-Freeze) si accende, quindi la funzione Super-Freeze si attiva.

2. Quando l’indicatore "e1" (funzione Super-Freeze) si accende, premere il tasto "E"

(selettore Super-Frz.), viene emesso un segnale acustico, l’indicatore "e1" (funzione Super-Freeze) si spegne e la funzione Super-Freeze viene disattivata

3. Dopo l'attivazione della funzione Super-Freeze, il frigorifero disattiva automaticamente

la funzione quando raggiunge la condizione impostata. Se si desidera uscire manualmente, è possibile premere il tasto "E" (selettore Super-Frz.) per disattivarla.

Indicatore spento Premere 1 volta Indicatore acceso Premere 1 volta Indicatore spento

Avviso Nello stato Super-Freeze, la temperatura del congelatore non può essere regolata. Se si preme il pulsante "D1" (pulsante di regolazione della temperatura "-") o il pulsante "D2" (pulsante di regolazione della temperatura "+") per regolare la temperatura del congelatore, l'indicatore "e1" (indicatore Super-Frz.) lampeggia con un segnale acustico per indicare che questa operazione non può essere eseguita. Nello stato della funzione Super-Freeze, la funzione Auto-set non può essere attivata contemporaneamente a causa delle diverse modalità di controllo. Quando si sceglie una funzione in conflitto con un'altra funzione, la funzione originale si disattiva automaticamente. Funzione filtro Quando il frigorifero è in funzione per sei mesi, l'indicatore di promemoria "c3" (funzione reset filtro) si accende per ricordare agli utenti di sostituire il filtro con uno nuovo. Quando il filtro viene sostituito, tenere premuto per 3 secondi il tasto “C” (selettore funzione reset filtro) per annullare il promemoria, la temporizzazione si azzera con il segnale acustico.

Indicatore acceso Pressione per 3 secondi Indicatore spento

Avviso La durata normale del filtro è di sei mesi. Si consiglia di sostituire il filtro ogni sei mesi.196 Utilizzo INDICE Modalità macchina per il ghiaccio

1. In stato sbloccato, premere il tasto "E" (selettore della modalità macchina per il ghiaccio)

e tenerlo premuto per 3 secondi: viene emesso un segnale acustico, l'indicatore "e2" (modalità macchina per il ghiaccio) si accende e quindi la modalità macchina per il ghiaccio si attiva.

2. Quando il tasto "e2" (modalità macchina per il ghiaccio) si accende, premere il tasto “E”

(selettore della modalità macchina per il ghiaccio) e tenerlo premuto per 3 secondi: viene emesso un segnale acustico, l'indicatore "e2" (modalità macchina per il ghiaccio) si spegne e quindi la modalità macchina per il ghiaccio si disattiva

Pressione per 3 secondi Indicatore acceso Funzione di produzione del ghiaccio attiva Pressione per 3 secondi Indicatore spento Funzione di produzione del ghiaccio disattivata

Avviso Quando l'elettrodomestico è acceso, la macchina per il ghiaccio è spenta per impostazione predefinita. Quando non occorrono cubetti di ghiaccio per un periodo di tempo prolungato, disattivare la funzione macchina per il ghiaccio, svuotare il contenitore e inserire il contenitore pulito. La macchina per il ghiaccio può essere configurata solo con il produttore o acquistata dall’addetto all’assistenza. Funzione Water intake In qualsiasi stato (bloccato o sbloccato), premere il tasto "H1" (selettore funzione Water intake), viene emesso un segnale acustico, l’indicatore "h1" (funzione Water intake) si accende, quindi la funzione Water intake si attiva.

Premere 1 volta Indicatore acceso Funzione Water intake attivata

1. Quando l’indicatore "h1" (funzione Water intake) si accende, l’indicatore "h2"

(funzione Cubed ice) e l’indicatore "h3" (funzione Crushed ice) si spengono. Dopo aver premuto la pala erogatrice, l'acqua fuoriesce dalla porta di aspirazione.

2. Quando il tempo della presa d'acqua raggiunge 150 secondi, il frigorifero emette un

segnale acustico e mantiene l'acqua fino a quando il tempo non raggiunge 180 secondi, l'acqua viene interrotta e la valvola dell'acqua entra nel tempo di protezione di 200 secondi, quindi la presa dell'acqua può essere eseguita nuovamente.

3. Quando il tempo cumulativo di presa dell'acqua raggiunge 5 minuti entro 10 minuti,

la valvola dell'acqua entra nel tempo di protezione di 10 minuti, quindi è possibile eseguire nuovamente la presa dell'acqua.197 Utilizzo INDICE Funzione Cubed ice In qualsiasi stato (bloccato o sbloccato), premere il tasto "H2" (selettore funzione Cubed ice), viene emesso un segnale acustico, l’indicatore "h2" (funzione Cubed ice) si accende, quindi la funzione Cubed ice si attiva.

Premere 1 volta Indicatore acceso Funzione Cubed ice attiva

1. Quando l’indicatore "h2" (funzione Cubed ice) si accende, l’indicatore "h1" (funzione

Water intake) e l’indicatore "h3" (funzione Crushed ice) si spengono. Dopo aver premuto il microinterruttore del distributore, i cubetti di ghiaccio escono dalla porta di aspirazione.

2. Quando la macchina del ghiaccio viene collegato per la prima volta all'elettricità per

funzionare, la funzione Cubed ice è disattivata per impostazione predefinita.

3. Premere il microinterruttore dell’erogatore, la relativa spia si accende con la copertura

del microinterruttore aperta. Quindi, il motore del tritaghiaccio inizia a ruotare in senso antiorario per spingere i cubetti di ghiaccio. Allentare il microinterruttore dell'erogatore; il motore del tritaghiaccio si arresta, la copertura dell'erogatore si chiude e la spia si spegne dopo 5 secondi.

4. Nello stato Cubed ice, quando il relativo tempo è superiore a 50 secondi, viene

emesso un segnale acustico che inizia ad avvisare gli utenti (con piccoli colpi) di disattivarlo. Quando il tempo raggiunge 1 minuto, la funzione Cubed ice viene forzata a fermarsi ed è efficiente quando l'interruttore viene premuto la volta successiva.

5. Durante la funzione Cubed ice, se si apre lo sportello del frigorifero, il motore che

eroga ghiaccio si ferma, con la copertura dell’erogatore chiusa, la spia dell’erogatore spenta e la funzione Cubed ice disattivata.

6. È vietato avviare la produzione del ghiaccio con lo sportello del frigorifero aperto.

Funzione Crushed ice In qualsiasi stato (bloccato o sbloccato), premere il tasto "H3" (selettore funzione Crushed ice), viene emesso un segnale acustico, l’indicatore "h3" (funzione Crushed ice) si accende, quindi la funzione Crushed ice si attiva.

Premere 1 volta Indicatore acceso Funzione Crushed ice attiva198 Utilizzo INDICE Avviso Quando l’indicatore "h3" (funzione Crushed ice) si accende, l’indicatore "h1" (funzione Water intake) e l’indicatore "h2" (funzione Cubed ice) si spengono. Dopo aver premuto il microinterruttore del distributore, il ghiaccio tritato esce dalla porta di aspirazione. Premere il microinterruttore dell’erogatore, la relativa spia si accende con la copertura del microinterruttore aperta. Quindi, il motore per tritare il ghiaccio inizia a ruotare in senso orario per spingere i cubetti di ghiaccio. Allentare il microinterruttore dell'erogatore; il motore del tritaghiaccio si arresta, la copertura dell'erogatore si chiude e la spia si spegne dopo 5 secondi. Nello stato Crushed ice, quando il relativo tempo è superiore a 50 secondi, viene emesso un segnale acustico che inizia ad avvisare gli utenti (con piccoli colpi) di disattivarlo. Quando il tempo raggiunge 1 minuto, la funzione Crushed ice viene forzata a fermarsi ed è efficiente quando l'interruttore viene premuto la volta successiva. Durante la funzione Crushed ice, se si apre lo sportello del frigorifero, il motore che eroga ghiaccio si ferma, con la copertura dell’erogatore chiusa, la spia dell’erogatore spenta e la funzione Crushed ice disattivata. È vietato avviare il tritaghiaccio con lo sportello del frigorifero aperto. Allarme sportello aperto Se uno sportello viene tenuto aperto troppo a lungo o lo sportello non è chiuso completamente, il frigorifero emette un segnale acustico a intervalli prestabiliti per ricordare all’utente di chiudere lo sportello in tempo. Memoria spegnimento Viene ricordato lo stato di funzionamento istantaneo dello spegnimento. Dopo la riaccensione, la funzione si baserà ancora sull'impostazione attiva prima dello spegnimento Utilizzo dell’erogatore di ghiaccio e acqua Premere ripetutamente il tasto di selezione dell'erogatore finché la spia sopra l'indicatore desiderato non si accende. Premere la paletta erogatrice (1) con un bicchiere o un altro contenitore per erogare ghiaccio a cubetti, acqua o ghiaccio tritato.199 Utilizzo INDICE

SUGGERIMENTO PER LA CONSERVAZIONE

Conservazione nel comparto frigorifero

1. Mantenere nel frigorifero una temperatura inferiore a 5 °C.

2. Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura

ambiente prima di conservarli nell'elettrodomestico.

3. Lavare e asciugare gli alimenti prima di conservarli nel frigorifero.

4. Per evitare alterazioni dell'odore o del sapore, sigillare adeguatamente gli alimenti da

5. Non conservare alimenti in quantità eccessiva. Per un raffreddamento migliore e più

omogeneo, lasciare spazio tra gli alimenti per consentire il passaggio dell'aria fredda

6. È preferibile conservare nella parte anteriore del ripiano gli alimenti consumati

7. Lasciare spazio tra gli alimenti e le pareti interne, per facilitare il passaggio dell'aria. In

particolare, non riporre alimenti a contatto con la parete posteriore, perché potrebbero congelarsi. Evitare il contatto diretto degli alimenti (specialmente se oleosi o acidi) con il rivestimento interno, poiché l'olio e l'acido possono corroderlo. Pulire immediatamente lo sporco oleoso o acido.

8. Scongelare gli alimenti surgelati nel comparto frigorifero. In questo modo, è possibile

utilizzare gli alimenti congelati per ridurre la temperatura nel comparto e risparmiare energia.

9. Il processo di invecchiamento di frutta e verdura come zucchine, meloni, papaia, banane,

ananas ecc. può essere accelerato nel frigorifero. Per tale motivo, è sconsigliabile conservare questi alimenti nel frigorifero. Un breve periodo di conservazione in frigorifero, tuttavia, può accelerare la maturazione di frutti molto acerbi. Conservare a temperatura ambiente anche cipolle, aglio, zenzero e altri tuberi.

10. Eventuali odori sgradevoli all'interno del frigorifero indicano che qualcosa si è rovesciato

ed è necessario pulire l'elettrodomestico. Vedere CURA E PULIZIA.

11. È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà:

1-Burro, formaggi, ecc. 2-Uova, cibo in scatola, spezie, ecc. 3/4/5-Bevande e bibite imbottigliate. 6-Cibi in salamoia, cibo in scatola, ecc. 7/8-Carne, pesce, alimenti crudi 9-Lattine, latticini, ecc. 10-Frutta, verdura, lattuga, ecc. 11-Carne cotta, salsicce ecc.200 Utilizzo INDICE

SUGGERIMENTO PER LA CONSERVAZIONE

Conservazione nel vano congelatore

1. Nel congelatore mantenere la temperatura di -18 °C.

2. Attivare la funzione Super-Freeze 12 ore prima di congelare altri alimenti; per alimenti in

quantità limitata, bastano 4-6 ore.

3. Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente

prima di conservarli nel comparto congelatore.

4. Gli alimenti tagliati in piccole porzioni si congelano e si scongelano più rapidamente.

Il peso consigliato per ogni porzione è inferiore a 2,5 kg.

5. È preferibile confezionare gli alimenti prima di collocarli nel congelatore. Per evitare che

i sacchetti si attacchino tra loro, la parte esterna della confezione deve essere asciutta. I materiali per il confezionamento devono essere inodori, ermetici, non velenosi e non tossici.

6. Per evitare di superare la scadenza dei periodi di conservazione, annotare sulla confezione

la data di congelamento, il limite di tempo e il nome dell'alimento in base ai periodi di conservazione dei vari alimenti.

7. AVVERTENZA!: Acidi, alcali, sale ecc. potrebbero corrodere la superficie interna del

congelatore. Non collocare alimenti contenenti tali sostanze (ad es. pesce di mare) a contatto diretto con la superficie interna. Eliminare immediatamente l'acqua salata dal congelatore.

8. Non superare i tempi di conservazione degli alimenti consigliati dai produttori. Estrarre

dal congelatore solo la quantità di alimenti necessaria.

9. È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà:

1- Articoli più leggeri come gelati, verdure, pane,

2- Porzioni di cibo abbondanti/più pesanti come

tagli di carne da cuocere

Utilizzo INDICE AVVISO: CONSERVAZIONE

1. Per ottimizzare il raffreddamento, lasciare uno spazio libero di almeno 10 mm tra gli

alimenti e il sensore.

2. Per ottimizzare il raffreddamento, lasciare libero il cassetto più in basso

nell'elettrodomestico quando è in funzione.

3. Gli alimenti che contengono ghiaccio (come il gelato) devono essere conservati

all'interno del comparto congelatore invece che nei portabottiglie. Gli sbalzi di temperatura a cui sono esposti i portabottiglie, dovuti all'apertura e alla chiusura dello sportello, possono scongelare gli alimenti.

4. Consumare rapidamente gli alimenti scongelati. Gli alimenti scongelati non possono

essere ricongelati, a meno che non vengano cotti.

5. Non caricare troppi alimenti freschi nel vano congelatore. Fare riferimento alla

capacità di congelamento del congelatore - Vedere DATI TECNICI o controllare i dati sulla targhetta.

6. Gli alimenti possono essere conservati nel congelatore a una temperatura di almeno -

18 °C per 2-12 mesi, a seconda delle loro proprietà (ad es. carne: 3-12 mesi, verdure: 6-12 mesi)

7. Quando si congelano alimenti freschi, evitare che entrino a contatto con alimenti già

congelati. In caso contrario, potrebbero scongelarsi.

8. Scongelare gli alimenti congelati in frigorifero. In questo modo, è possibile utilizzare gli

alimenti congelati per ridurre la temperatura nel comparto e risparmiare energia. Quando si conservano alimenti surgelati, attenersi alle linee guida indicate di seguito:

1. Per il tempo di conservazione degli alimenti, attenersi sempre alle linee guida dei produttori.

Non ignorare queste linee guida!

2. Ridurre il più possibile il tempo tra l'acquisto e la conservazione per preservare la qualità

3. Acquistare alimenti congelati che devono essere conservati a una temperatura di -18°C

4. Evitare di acquistare alimenti con ghiaccio o brina sulla confezione, in quanto potrebbero

essere stati parzialmente scongelati e ricongelati; l'aumento della temperatura riduce la qualità degli alimenti.202 Utilizzo INDICE Suggerimenti per il risparmio energetico Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE). Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta. Funzioni come POWER-FREEZE consumano più energia. Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico. Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile. Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico. Evitare l'ingresso di aria nelle confezioni di alimenti. Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente Scongelare gli alimenti surgelati nel comparto frigorifero. Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti e i ripiani nelle posizioni di fabbrica e collocare gli alimenti il più possibile distanti tra loro senza ostruire l'uscita del condotto.203 Dotazioni INDICE Dotazioni Ripiani regolabili

1. L'altezza dei ripiani può essere regolata in

2. Per spostare un ripiano, rimuoverlo

sollevandone il bordo posteriore ed estrarlo .

3. Per reinstallarlo, collocarlo sulle alette su

entrambi i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali

AVVISO Accertarsi che tutte le estremità del ripiano siano a livello.

Portabottiglie/Cassetti incassati nello sportello rimovibili

1. I portabottiglie/cassetti incassati nello

sportello possono essere rimossi per pulirli:

2. Tenere con le mani entrambi i lati del cassetto

incassato/portabottiglie, sollevarlo ed estrarlo .

3. Per inserire il portabottiglie/cassetto incassato

nello sportello, seguire la procedura inversa

Cassetto rimovibile Per rimuovere il cassetto, estrarlo al massimo , sollevarlo e toglierlo . Per inserire il cassetto, seguire la procedura inversa.

Contenitore del ghiaccio Interruzione della produzione di ghiaccio Se ghiaccio o acqua non sono necessari per un lungo periodo di tempo, è possibile chiudere la valvola tra l'alimentazione idrica e l'elettrodomestico. La ghiacciaia deve essere pulita. asciugata e riposta nell'elettrodomestico per evitare la formazione di odori.204 Dotazioni INDICE Rimozione del contenitore del ghiaccio

1. Afferrare entrambe le maniglie laterali.

2. Sollevare il contenitore.

3. Estrarre il contenitore.

Reinstallazione del contenitore del ghiaccio Per reinstallare il contenitore del ghiaccio, la staffa a U dietro il contenitore del ghiaccio (1 in Fig.2) deve essere allineata con la corrispondente struttura metallica. Seguire i passaggi della Fig. 1 nell'ordine inverso.

AVVISO L'umidità può condensare e congelare la ghiacciaia nella sua posizione.205 Cura e pulizia INDICE Cura e pulizia AVVERTENZA! Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico. Pulizia Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti. Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane. AVVERTENZA! ► Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni. ► Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. ► Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. ► Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. ► Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. ► Se la temperatura aumenta, controllare lo stato degli alimenti congelati.

► Tenere sempre pulita la guarnizione dello sportello. ► Pulire l'interno e l'alloggiamento dell'elettrodomestico con una spugna imbevuta di acqua calda e detergente neutro.

1. Strofinare l'interno e l'esterno del frigorifero (compresi

la guarnizione dello sportello, il cassetto incassato nello sportello, i ripiani di vetro, i comparti ecc.) con un panno morbido o una spugna imbevuta di acqua calda (è possibile aggiungere un detergente neutro).

2. In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto

l'acqua corrente, asciugarle e ricollocarle nel frigorifero.

3. In caso di versamenti di alimenti cremosi (ad es. panna o gelato sciolto), rimuovere tutte

le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40°C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.

4. Nel caso in cui rimangano intrappolati piccoli oggetti all'interno del frigorifero (tra i ripiani

o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza Haier ► Sciacquare e asciugare con un panno morbido. ► Non lavare i componenti dell'elettrodomestico in lavastoviglie. ► Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Sbrinamento Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.206 Cura e pulizia INDICE Sostituzione delle lampade a LED AVVERTENZA! La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato. La lampada utilizza una sorgente luminosa a LED che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI. La sorgente lumin osa (solo LED) può essere sostituita esclusivamente da un elettricista professionista. Questo prodotto contiene una fonte luminosa con efficienza energetica di classe G. Comparto Tensione Classe di efficienza energetica Modello Frigorifero 12 V

12 V G Pulizia del contenitore del ghiaccio Pulire periodicamente il contenitore del ghiaccio con acqua calda, in particolare se i cubetti di ghiaccio sono vecchi e stantii. Asciugare bene il contenitore prima di reinserirlo nell'elettrodomestico per evitare che i cubetti di ghiaccio si attacchino alle pareti. Inutilizzo per lunghi periodi Se l'elettrodomestico non verrà adoperato per lunghi periodi e non verrà utilizzata solo la funzione Holiday per il frigorifero: ► Estrarre gli alimenti. ► Scollegare il cavo di alimentazione. ► Pulire l'elettrodomestico come descritto in precedenza. ► Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno. AVVISO Spegnere l'elettrodomestico solo se è strettamente necessario. HSW59F18DIMMHSW79F18DIPTHSW79F18DIGBHSW79F18DIGWHSW79F18DIPTHSW79F18DIGBHSW79F18DIGW207 Cura e pulizia INDICE Spostamento dell'elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.

2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel frigorifero e

3. Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe

danneggiarsi. AVVERTENZA! ► Non sollevare l'elettrodomestico mantenendolo per le maniglie dello sportello. ► Non collocare mai l'elettrodomestico orizzontalmente a terra. Sostituzione del filtro Il filtro dell'acqua deve essere sostituito ogni 6 mesi circa, quando si accende l'indicatore "c3" (funzione reset filtro). Per acquistare un filtro dell'acqua sostitutivo: - Utilizzare la cartuccia sostitutiva: HRXWF. - Recarsi presso il rivenditore o distributore locale. Per ulteriore assistenza, visitare il nostro sito Web all'indirizzo www.haierspares.eu Avviso ► La sostituzione del filtro dell'acqua fa defluire una piccola quantità d'acqua (circa 1 oncia o 25 cc). ► Avvolgere un panno attorno all'estremità anteriore della copertura del filtro dell'acqua per raccogliere l'acqua che fuoriesce. Tenere il filtro dell'acqua in posizione verticale, una volta rimosso, per evitare che l'acqua residua fuoriesca dal filtro.

1. Premere verso il basso al centro della copertura superiore e abbassare.

2. Rimuovere il filtro dell'acqua monouso.

3. Sostituire con un nuovo filtro dell'acqua. Inserire il nuovo filtro nella testa del filtro e ruotarlo

in senso orario finché la freccia sul nuovo filtro non si allinea con la freccia sulla testa del filtro. Riportare il filtro nello scomparto.

4. Chiudere la copertura del filtro dell'acqua.208

Cura e pulizia INDICE

5. Tenere premuto il tasto 3Sec. Filter Reset per 3 secondi.

6. Erogare acqua per circa 5 minuti per rimuovere l'aria intrappolata e gli agenti contaminanti.

ATTENZIONE! ► La mancata sostituzione dei filtri quando necessario o l'utilizzo di filtri dell'acqua non autorizzati da Haier possono causare perdite dalla cartuccia del filtro e provocare danni materiali. Filtro dell'acqua Modello: Haier HRXWF ► Sistema certificato da IAPMO R&T secondo NSF/ANSI Norme 42, 53, 401 e P473 per la riduzione dei reclami specificati sulla scheda tecnica e su iapmort.org. ► Le prestazioni effettive possono variare in base alle condizioni idriche locali. Linee guida applicative/Parametri di approvvigionamento idrico Portata di servizio: 0,5 gpm (1,89 giri/min) Alimentazione dell’acqua: acqua potabile Pressione dell'acqua: 25-120 psi (172-827 kPa) Temperatura dell'acqua: 0,6°C-38°C Capacità: 170 galloni (643,5 litri)209 Cura e pulizia INDICE È essenziale che i requisiti di installazione, manutenzione e sostituzione del filtro consigliati dal produttore siano rispettati affinché il prodotto funzioni come indicato. Vedere il Manuale di installazione per informazioni sulla garanzia. Avviso Sebbene il test sia stato eseguito in condizioni di laboratorio standard, le prestazioni effettive possono variare. Cartuccia sostitutiva: HRXWF Per i costi stimati degli elementi sostitutivi, visitare il nostro sito Web all'indirizzo www.haierspares.eu.

AVVERTENZA! ► Per ridurre il rischio associato all'ingestione di contaminanti: ► Non utilizzare con acqua microbiologicamente non sicura o di qualità ignota in assenza di un'adeguata disinfezione a monte e a valle dell'impianto. Impianti certificati per riduzione di sporocisti possono essere utilizzati con acqua disinfettata che può contenere sporocisti filtrabili.

Avviso Per ridurre il rischio di perdite d'acqua o allagamenti e per garantire prestazioni ottimali del filtro: ► Leggere e seguire le istruzioni per l'uso prima dell'installazione e dell’impiego di questo sistema. ► L'installazione e l'uso DEVONO essere conformi a tutti i codici idraulici statali e locali. ► Non installare se la pressione dell'acqua supera 120 psi (827 kPa). Se la pressione dell'acqua supera 80 psi (552 kPa), è necessario installare una valvola limitatrice di pressione. In caso di dubbi su come controllare la pressione dell'acqua, contattare un idraulico professionista. ► Non installare dove possono verificarsi condizioni di colpo d'ariete. Se esistono condizioni di colpo d'ariete è necessario installare un dispositivo di arresto del colpo d'ariete. In caso di dubbi su come controllare tale condizione, contattare un idraulico professionista. ► Non installare su linee di alimentazione dell'acqua calda. La temperatura massima dell'acqua di esercizio di questo sistema di filtraggio è di 38°C. ► Proteggere il filtro dal gelo. Scaricare il filtro quando le temperature scendono sotto i 0,6°C. ► Sostituire la cartuccia del filtro monouso ogni sei mesi o prima se si osserva una notevole riduzione della portata d'acqua. ► La mancata sostituzione della cartuccia del filtro monouso agli intervalli consigliati può comportare una riduzione delle prestazioni del filtro e crepe nell'alloggiamento del filtro, causando perdite d'acqua o allagamenti. ► Questo sistema è stato testato secondo NSF/ANSI 42, 53, 401 e P473 per la riduzione delle sostanze elencate di seguito. La concentrazione delle sostanze indicate nell'acqua in ingresso nel sistema è stata ridotta a una concentrazione inferiore o uguale al limite consentito per l'acqua in uscita dal sistema, come specificato in NSF/ANSI 42, 53, 401 e P473.210 Soluzione dei problemi INDICE Soluzione dei problemi Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI. AVVERTENZA! ► Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente. ► La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli. ► Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Problema Causa possibile Soluzione possibile Il compressore non funziona. La spina non è collegata alla presa di corrente. Collegare la spina alla presa di corrente. L'elettrodomestico sta effettuando il ciclo di sbrinamento Ciò è normale per lo sbrinamento automatico L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo. La temperatura interna o esterna è troppo elevata. In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo. L'elettrodomestico è rimasto spento per un certo periodo di tempo. Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore. Uno sportello dell'elettrodomestico non è chiuso ermeticamente. Chiudere lo sportello o il cassetto e accertarsi che l'elettrodomestico sia a livello e che gli alimenti o i contenitori non urtino lo sportello. Lo sportello è stato aperto troppo spesso o troppo a lungo. Non aprire lo sportello o il cassetto troppo spesso. L'impostazione della temperatura del comparto congelatore è troppo bassa. Scegliere un'impostazione della temperatura più alta fino a quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore. La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata. Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti. Non è garantita la circolazione dell'aria necessaria. Garantire un'adeguata ventilazione.211 Soluzione dei problemi INDICE Problema Causa possibile Soluzione possibile L'interno del frigorifero è sporco e/o si sentono cattivi odori. L'interno del frigorifero deve essere pulito. Pulire la parte interna del frigorifero. In frigorifero vengono conservati alimenti che producono un odore intenso. Avvolgere completamente gli alimenti. L'elettrodomestico emette suoni anomali. L'elettrodomestico non è a livello. Regolare i piedini per collocare l'elettrodomestico a livello. L'elettrodomestico urta qualche oggetto vicino. Rimuovere gli oggetti attorno all'elettrodomestico. La temperatura nell'elettrodomestico non è sufficientemente bassa. La temperatura impostata è troppo alta. Sono stati collocati alimenti troppo caldi. Sono stati collocati troppi alimenti contemporaneamente. Gli alimenti sono troppo vicini tra loro. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Reimpostare la temperatura. Gli alimenti devono essere sempre raffreddati prima di conservarli. Non conservare troppi alimenti. Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria. Chiudere lo sportello o il cassetto. Non aprire lo sportello o il cassetto troppo spesso. La temperatura nell'elettrodomestico è troppo bassa. La temperatura impostata è troppo bassa. La funzione Super-Frz/Super-Cool è attiva o rimane attiva troppo a lungo. Reimpostare la temperatura. Disattivare la funzione Super- Frz/Super-Cool Formazione di umidità all'interno del comparto frigorifero. Il clima è troppo caldo e troppo umido. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Contenitori per alimenti o liquidi rimasti aperti. Aumentare la temperatura. Chiudere lo sportello o il cassetto. Non aprire lo sportello o il cassetto troppo spesso. Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi. Accumulo di umidità sul frigorifero sulla superficie esterna o tra gli sportelli e il cassetto. Il clima è troppo caldo e troppo umido. Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa. Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce. Accertarsi che lo sportello o il cassetto sia chiuso bene.212 Soluzione dei problemi INDICE Problema Causa possibile Soluzione possibile Presenza di molto ghiaccio e brina nel comparto congelatore. Gli alimenti non sono stati confezionati adeguatamente. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate. Qualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto. Confezionare sempre gli alimenti. Chiudere lo sportello o il cassetto. Non aprire lo sportello o il cassetto troppo spesso. Pulire la guarnizione dello sportello o del cassetto oppure sostituirla. Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto. I lati del vano e la striscia dello sportello si riscaldano.

È normale. L'elettrodomestico emette suoni anomali. L'elettrodomestico non è a livello. Regolare i piedini per collocare l'elettrodomestico a livello. L'elettrodomestico urta qualche oggetto vicino. Rimuovere gli oggetti attorno all'elettrodomestico. Si sente un lieve rumore, simile a quello dell'acqua che scorre.

È normale. Viene emesso un allarme acustico. Lo sportello del comparto frigorifero è aperto. Chiudere lo sportello. Viene emesso un lieve sibilo. È in funzione il sistema anticondensa Ciò evita la formazione di condensa ed è normale L'illuminazione interna o il sistema di raffreddamento non funziona. La spina non è collegata alla presa di corrente. Collegare la spina alla presa di corrente. Problema della fonte di alimentazione. Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale. La lampada a LED è fuori uso. Chiamare l'assistenza per la sostituzione. Perdite o gocciolamenti d'acqua dal beccuccio dell'erogatore dell'acqua. Il serbatoio dell'acqua non è installato correttamente Il beccuccio dell'erogatore dell'acqua non è avvitato saldamente al serbatoio. Nell'erogatore dell'acqua non è presente l'O-ring in silicone bianco. Rimontare il serbatoio dell'acqua nello sportello del frigorifero, accertandosi che sia spinto a fondo nello sportello. L'erogatore dell'acqua è avvitato saldamente al serbatoio dell'acqua. Verificare che l'erogatore dell'acqua sia dotato di un O-ring in silicone bianco all'estremità del serbatoio prima di montare l'erogatore sul serbatoio dell'acqua.213 Soluzione dei problemi INDICE Per rivolgersi all'assistenza tecnica, visitare il nostro sito web: https://corporate.haier- europe.com/en/ Nella sezione "sito Web", scegliere la marca del proprio prodotto e il proprio paese. Si aprirà il sito Web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica. Interruzione della corrente In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 5 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti: ► Limitare al massimo l'apertura dello sportello o del cassetto. ► In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico. ► Se viene fornito un preavviso di interruzione della corrente di durata superiore a 5 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del comparto frigorifero. ► Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti. ► Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile). AVVISO: Funzione di memoria durante un'interruzione di corrente Al ripristino della corrente, l'elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.214 Installazione INDICE Installazione Disimballo AVVERTENZA! ► L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone. ► Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente. ► Estrarre l'elettrodomestico dall'imballo. ► Togliere tutti i materiali di imballo. Condizioni ambientali La temperatura ambiente deve essere sempre compresa tra 10 e 43 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento. - Temperata estesa (SN): questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10°C e 32°C; - Temperata (N): questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16 °C e 32 °C; - Subtropicale (ST): questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra 16°C e 38°C; AVVISO per gli elettrodomestici a libera installazione: questo elettrodomestico non è progettato per l'installazione a incasso.215 Installazione INDICE Collegamento dell'acqua all'elettrodomestico

1. Rimuovere il tappo di gomma (1) dalla valvola

2. Spingere con decisione il tubo dell'acqua sulla

valvola di ingresso acqua e serrare il dado a colletto. Questo tubo dell'acqua deve essere tagliato dal centro e utilizzato, mentre l'altra sezione viene utilizzata come pezzo di ricambio. Collegamento al rubinetto dell'acqua Questa funzione è disponibile soltanto su alcuni modelli.

1. Spingere il tubo dell'acqua nel foro del connettore del

rubinetto fornito negli accessori. Il tubo deve essere tenuto saldamente mentre il connettore viene spinto sul tubo.

2. Assicurarsi che la rondella di gomma sia montata

all'interno del connettore del rubinetto prima di avvitarlo al rubinetto. ► Se il raccordo del rubinetto non corrisponde alla dimensione della filettatura del connettore fornito, potrebbe essere necessario acquistare un connettore o un adattatore separato. Controllo del collegamento idrico Questa funzione è disponibile soltanto su alcuni modelli. ► Aprire l'alimentazione idrica e accendere l'elettrodomestico. Controllare attentamente tutti i raccordi per rilevare eventuali perdite dovute a tubi montati in modo errato. ► Tenere premuto il tasto 3Sec. Filter Reset per tre secondi. Il nuovo filtro dell'acqua è stato attivato. ► Posizionare una tazza sotto l'erogatore dell'acqua per verificare che l'acqua scorra attraverso l'elettrodomestico. ► Controllare nuovamente la tenuta del tubo di collegamento e dei giunti.216 Installazione INDICE AVVERTENZA! ► Accertarsi sempre che i collegamenti siano saldi, asciutti e privi di perdite. ► Non schiacciare, piegare o attorcigliare il tubo.

Allineamento dell'elettrodomestico Installare l'elettrodomestico su una superficie solida e piana.

1. Inclinare lievemente all'indietro

l'elettrodomestico (Fig.7).

2. Regolare i piedini sul livello desiderato. Assicurarsi

che la distanza dal muro sui lati delle cerniere sia di almeno 10 cm.

3. La stabilità può essere verificata spingendo

diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura degli sportelli.

Regolazione precisa degli sportelli Se gli sportelli non sono ancora a filo dopo averli livellati tramite i piedini, è possibile rimediare a questa discrepanza ruotando l'albero di sollevamento delle cerniere nell'angolo in basso a destra dello sportello del frigorifero con una chiave (Fig.8) Ruotare in senso orario l'albero di sollevamento con la chiave per abbassare l'altezza dello sportello (Fig.9). Ruotare in senso antiorario l'albero di sollevamento con la chiave fino all'altezza dello sportello (Fig.10).217 Installazione INDICE AVVERTENZA! Non regolare eccessivamente l'albero di sollevamento delle cerniere a un'altezza che potrebbe farlo uscire dalla sua posizione di blocco originale. (Intervallo di altezza regolabile: 3 mm) Tempo di attesa L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere almeno 2 ore in modo che l'olio torni nella capsula. Collegamento elettrico Prima di ogni collegamento, effettuare i seguenti controlli: ► La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta. ► La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe. ► La spina e la presa di corrente sono compatibili. Collegare la spina a una presa domestica installata correttamente. AVVERTENZA! Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia). Rimozione e installazione degli sportelli Nel caso in cui sia necessario rimuovere gli sportelli dell'elettrodomestico, seguire le istruzioni di rimozione e installazione delle porte riportate di seguito. AVVERTENZA! ► Prima di effettuare qualsiasi operazione, spegnere l’elettrodomestico e staccare la spina dalla presa di corrente. ► Bloccare l'approvvigionamento idrico. ► L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone. ► Non inclinare l'elettrodomestico di oltre 45° né posizionarlo orizzontalmente sul pavimento. ► Durante questi passaggi, lo sportello potrebbe cadere e ferire le persone oppure danneggiarsi; prestare maggiore attenzione durante la rimozione e l'installazione degli sportelli.218 Installazione INDICE

1. Sganciare il lato sinistro dei due raccordi

dell'acqua nell'angolo anteriore sinistro nella parte inferiore dell'elettrodomestico: tenere premuta la ghiera come mostrato e rimuovere il tubo dell'acqua. (Fig.11).

2. Svitare la vite di copertura della cerniera e

rimuovere la copertura (Fig.12). Quando si rimuove lo sportello del congelatore, scollegare tutti i cavi tranne il cavo di messa a terra.

3. Svitare le viti che tengono in posizione la cerniera

superiore e quindi rimuovere la cerniera (Fig.13).

4. Sollevare lo sportello per rimuoverlo (Fig. 14).

Quando si rimuove lo sportello del congelatore, sollevarlo quanto basta per estrarre il raccordo dell'acqua dalla parte inferiore dell'elettrodomestico.

5. Rimontare lo sportello invertendo le fasi di

rimozione. Assicurarsi che il cavo di messa a terra sia fissato dalla vite.

6. Rimontare il raccordo dell’acqua.

AVVISO: Sportello del frigorifero Le immagini mostrano la rimozione dello sportello del vano congelatore. Per lo sportello del frigorifero utilizzare le parti corrispondenti sull'altro lato.219 Dati tecnici INDICE Dati tecnici Specifiche del prodotto secondo il regolamento UE n. 2019/2016 Marchio Haier Nome / identificativo del modello

Categoria del modello Frigorifero-congelatore Classe di efficienza energetica D Consumo energetico annuo (kWh/anno) (1)

Volume totale (litri) 601 Volume frigorifero (litri) 391 Volume congelatore (litri) 206 Temperatura degli altri comparti >14°C Non applicabile Sistema senza formazione di brina Sì Capacità di congelamento (kg/24 h) 10 Classe climatica (2) SN-N-ST Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re 1pW) C(36) Tempo di aumento della temperatura (h) 5 Capacità di produzione del ghiaccio 0,8 kg/24h Tipo di elettrodomestico Indipendente Prestazioni (stelle)

Volume scomparto ghiaccio (2 stelle) (L)220 Dati tecnici INDICE Descrizioni:

• Sì (1) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'elettrodomestico. (2) Classe climatica SN: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +10 °C e +32 °C Classe climatica N: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16°C e +32°C Classe climatica ST: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16°C e +38°C Dati tecnici supplementari Tensione / Frequenza 220-240 V~/50 Hz Corrente di ingresso (A)

Alimentazione in ingresso sbrinamento (W)

Fusibile principale (A)

Refrigerante R600a Dimensioni (A/L/P in mm) 1775/905/726221 Assistenza clienti INDICE Assistenza clienti Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI. Se non si riesce a trovare una soluzione, contattare ► il rivenditore locale o ► lo European Call Service-Center (vedere i numeri di telefono elencati di seguito) o ► l'area Service & Support su www.haier.com dove è possibile chiedere assistenza ► e trovare risposte a domande frequenti. Per contattare l'assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta. Modello _________________ N. di serie _________________ Controllare anche la scheda di garanzia fornita con il prodotto. European Call Service-Center Paese* Numero di telefono Costi Haier Italy (IT)

• 14 cent/min su linea fissa

• 14,53 cent/min su linea fissa

Assistenza clienti INDICE
