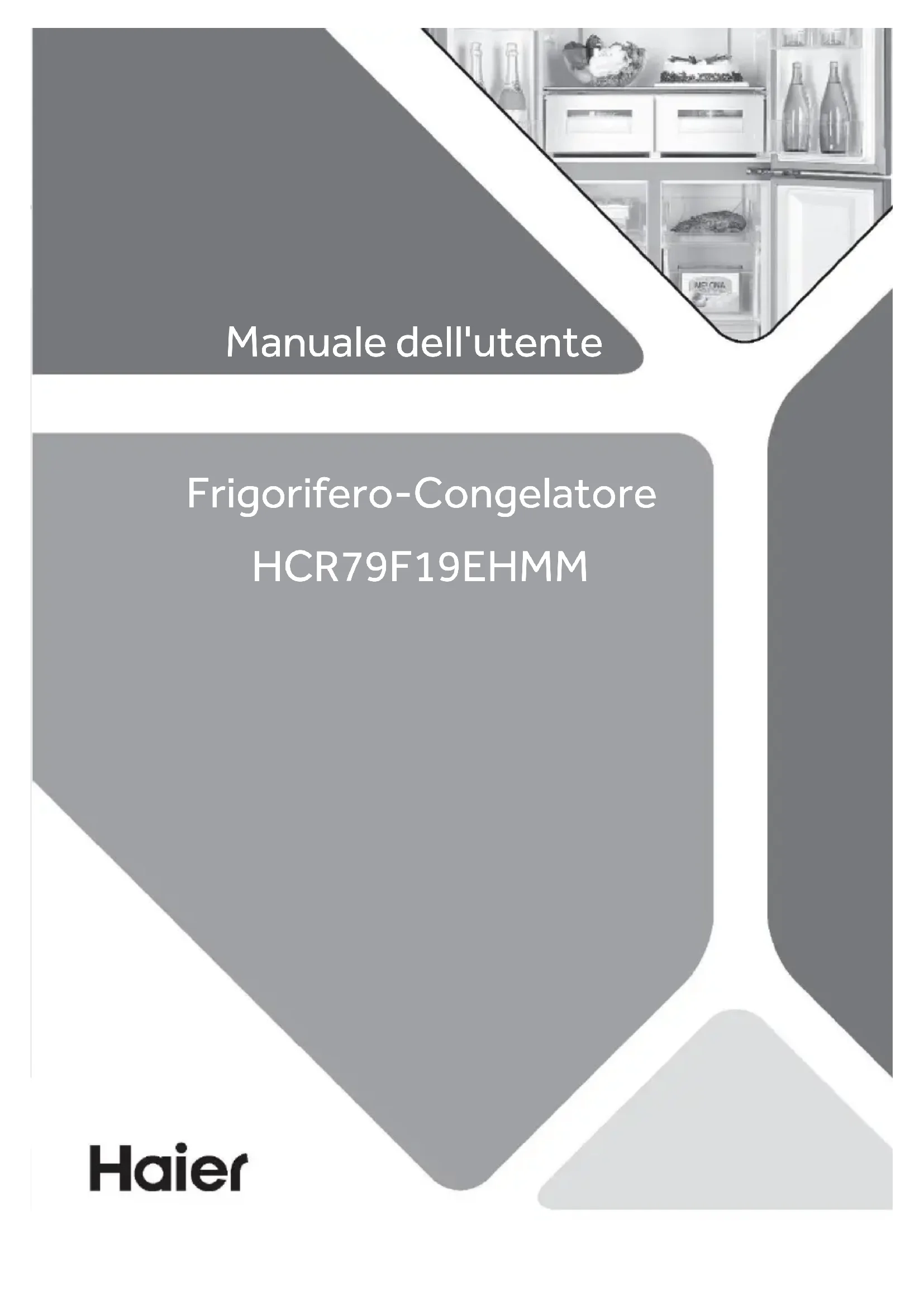

MANUALE UTENTE HCR79F19EHMM HAIER

Frigorifero Guida per l'utente

AVVERTENZA: Rischio di incendio / Materiale infiammabile. Il simbolo indica che esiste il rischio di incendio poiché sono utilizzati materiali infiammabili. Prestare particolare attenzione per evitare incendi causati dall'accensione di materiali infiammabili.

Accessori Controllare gli accessori e la documentazione in base al seguente elenco:

Tubo dell'acqua*1 Paletta per ghiaccio*1

Filtro dell'acqua*1 Etichetta energetica*1

Adattatore da 1/2" con valvola*1 Scheda della garanzia*1 Scheda di garanzia estesa*1

Clip*2 Manuale dell'utente*1 Manuale dell’utente etichetta "OK"*1

Distanziale*3 Adattatore da 3/4"*12 Informazioni per la sicurezza

Informazi oni per la sicurezza Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza: AVVERTENZA! Operazioni preliminari al primo utilizzo Accertarsi dell'assenza di danni dovuti al trasporto. Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini. Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico. L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante. Installazione Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico. Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito. Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso. AVVERTENZA: le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere. Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. Collegare l'elettrodomestico alla rete elettrica (220V-240V 50Hz) con la spina e il cavo forniti in dotazione. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico. Non adoperare prese multiple o cavi di prolunga. AVVERTENZA: non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico. AVVERTENZA: quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato.3 Informazioni per la sicurezza AVVERTENZA! Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra. AVVERTENZA: non danneggiare il circuito di refrigerazione. Utilizzo quotidiano Questo elettrodomestico può essere utilizzato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali oppure senza esperienza e conoscenza sufficiente dell'uso solo sotto supervisione di una persona responsabile della loro sicurezza e solo se sono state fornite loro istruzioni relative all'utilizzo. I bambini di età da 3 a 8 anni possono riempire e svuotare gli elettrodomestici refrigeranti, ma non devono pulirli o installarli. Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati. Sorvegliare i bambini affinché non giochino con l'elettrodomestico. In caso di perdite di gas refrigerante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero o di altri elettrodomestici. Si noti che l'elettrodomestico è impostato per il funzionamento in un intervallo ambiente specifico compreso tra 16 °C e 38 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato. Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua. Non caricare eccessivamente gli scaffali dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l'elettrodomestico potrebbe rovesciarsi. Aprire e chiudere gli sportelli solo adoperando le maniglie. La distanza tra gli sportelli e tra gli sportelli e il vano è molto limitata. Non allungare le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli del frigorifero solo quando non ci sono bambini nel raggio di movimento degli sportelli. Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze.4 Informazioni per la sicurezza

AVVERTENZA! Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo elettrodomestico. Non conservare medicinali, batteri o sostanze chimiche nell'elettro- domestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide. Non riporre liquidi in bottiglie o lattine (né spirito ad elevata gradazione), specialmente bevande gassate, nel congelatore, perché durante il congelamento potrebbero scoppiare. Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti. Non impostare una temperatura inutilmente bassa nel vano frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal vano congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero formarsi vesciche da gelo. PRONTO SOCCORSO: collocare immediatamente la zona congelata sotto l'acqua fredda corrente. Non strappare la zona congelata! Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. AVVERTENZA: Non adoperare dispositivi elettrici all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Manutenzione / pulizia Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione. Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere5

Informazioni per la sicurezza

AVVERTENZA! almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Quando si scollega l'elettrodomestico, mantenere la spina e non il cavo. Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni. Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica. AVVERTENZA: non usare dispositivi meccanici o comunque diversi da quelli consigliati dal produttore per rendere più veloce lo sbrinamento. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti. Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici. Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. Informazioni sul gas refrigerante L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare a fondo l'ambiente, non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti. In caso di contatto con gli occhi, sciacquare prontamente con acqua corrente e rivolgersi immediatamente a un oculista.6 Informazioni per la sicurezza AVVERTENZA! Questo prodotto contiene isobutano refrigerante infiammabile (R600a) Eseguire la manutenzione di questo elettrodomestico è pericoloso per chiunque non sia un addetto all'assistenza autorizzato. Nel Queensland, per effettuare interventi di manutenzione o riparazione che comportano la rimozione delle coperture, il tecnico autorizzato DEVE essere in possesso di un'autoriz- zazione alla gestione dei gas per gli idrocarburi refrigeranti. Il simbolo indica che esiste il rischio di incendio poiché sono utilizzati materiali infiammabili. Prestare particolare attenzione per evitare incendi causati dall'accensione di materiali infiammabili.7

Uso previsto Uso previsto Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili a quelli di seguito indicati: - zone cucina per il personale di negozi, uffici e altri ambienti lavorativi; - aziende agricole e clienti di hotel, motel e altri ambienti residenziali; - Bed & breakfast; - Catering e servizi simili non al dettaglio. Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia. Smaltire il frigorifero secondo le normative locali poiché contente gas e refrigerante infiammabili. ATTENZIONE!

Quando si chiude lo sportello, la striscia verticale dello sportello sinistro deve essere piegata verso l'interno (1).

Se si cerca di chiudere lo sportello sinistro senza che la striscia verticale dello sportello sia piegata (2), occorre prima piegarla, altrimenti colpirà l'asta di fissaggio o lo sportello destro. In tal caso, la striscia dello sportello potrebbe danneggiarsi o potrebbero verificarsi perdite. Il telaio contiene una serpentina scaldante. La temperatura della superficie aumenta lievemente, ma ciò è normale e non influisce sul funzionamento dell'elettrodomestico.8 Descrizione del prodotto

Descrizio ne del prodotto Avviso A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato.

A: Comparto frigorifero 1. Portabottiglie/Ripiano incassato nello sportello 2. Ripiani in vetro 3. Targhetta 4. Portavini 5. Humidity box 6. Trave verticale 7. Lampada da soffitto 8. Condotto dell'aria e sensore (dietro il pannello) 9. Indicatore di temperatura OK (opzionale) 10. Illuminazione posteriore 11. Condotto dell'aria (dietro i cassetti) 12. MyZone box B: Comparto congelatore 13. Ripiano scorrevole 14. Vano del congelatore 15. Condotto dell'aria 16. Piedini regolabili 17. Macchina automatica per il ghiaccio 18. Vassoio ghiaccio 19. Erogatore dell'acqua9 Pannello di controllo Pannello di control lo Pannello di controllo Tasti: A Selettore blocco del pannello B Selettore Auto Set C Selettore Acqua On D Selettore modalità macchina per il ghiaccio E Selettore Super Freeze F Selettore zona G Tasto di regolazione della temperatura "+" H Tasto di regolazione della temperatura "-" Indicatori: a Funzione di blocco del pannello b Funzione Auto Set c Funzione Acqua On d Modalità macchina per il ghiaccio e Funzione Super Freeze f Modalità potenziamento del ghiaccio g Display della temperatura h Indicatore frigorifero i Indicatore congelatore j Allarme filtro acqua Operazioni preliminari al primo utilizzo Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti. Dopo l'installazione a livello e la pulizia dell'elettrodomestico, attendere almeno 2-5 ore prima di collegarlo all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE. Prima di caricare gli alimenti, preraffreddare i vani con impostazioni elevate. La funzione Super Freeze serve a raffreddare rapidamente i comparti. La temperatura del frigorifero e del congelatore viene impostata in maniera automatica rispettivamente a 5 °C e -18 °C. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere REGOLAZIONE DELLA TEMPERATURA.10 Pannello di controllo

Per modelli idraulici Prima di utilizzare per la prima volta il prodotto, è necessario far scorrere l'acqua nel filtro per rimuovere le impurità o l'aria intrappolata nel serbatoio dell'acqua e nel sistema di filtraggio. Acqua Premere il pulsante di erogazione dell'acqua ed erogare 4 litri d'acqua; attendere 4 minuti e ripetere l'erogazione. Erogare 4 litri d'acqua e attendere altri 4 minuti. L'acqua erogata potrebbe contenere residui di carbone. Ciò è normale durante il processo di lavaggio.

Erogare altri 4 litri di acqua. Ciò impedisce un eccessivo gocciolamento dell'acqua dal distributore. Dopo l'installazione, per qualche giorno è possibile che dall'erogatore esca qualche goccia d'acqua. Ciò serve a eliminare l'aria rimasta intrappolata nel distributore. Accertarsi che il frigorifero si sia raffreddato per almeno 2 ore prima dell'uso. Macchina per il ghiaccio 1 Premere il pulsante "D" del pannello di controllo per attivare la funzione di produzione del ghiaccio. 2 Scartare tutto il ghiaccio prodotto presente nella ghiacciaia. Pulire la ghiacciaia con acqua e reinserirla. La macchina per il ghiaccio è ora pronta per l'uso. 3 Ripetere il passaggio 2 per rimuovere la polvere nella ghiacciaia raccolta durante la produzione e il trasporto. 4 Svuotare l'acqua, asciugare il contenitore e riposizionarlo correttamente. 5 Una volta accesa la macchina per il ghiaccio, il primo contenitore di ghiaccio potrebbe essere macchiato. Ciò è normale durante il processo di lavaggio. Scartare il primo contenitore pieno di ghiaccio prodotto. La macchina per il ghiaccio è ora pronta per l'uso. Avviso Le prestazioni del filtro dell'acqua aumentano con l'uso e diventano ottimali dopo l'erogazione di 2-3 contenitori pieni di ghiaccio.11

Pannello di controllo

Tasti a sensore I tasti del pannello di controllo sono di tipo a sensore che rispondono toccandoli lievemente con un dito. Accensione e spegnimento dell'elettrodomestico L'elettrodomestico entra in funzione non appena viene collegato all'alimentazione elettrica. Alla prima accensione del frigorifero, si accende l'indicatore "g" (display della temperatura). La temperatura del frigorifero e del congelatore viene impostata in maniera automatica rispettivamente a 5 °C e -18°C. È possibile che sia attivo il blocco del pannello. Avviso L'elettrodomestico è preimpostato alla temperatura raccomandata di 5ºC (frigorifero) e -18ºC (congelatore). In condizioni ambientali normali non è necessario impostare una temperatura. Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore. Svuotare l'elettrodomestico prima di spegnerlo. Dopo aver spento l'elettrodomestico, rimuovere il cavo di alimentazione dalla presa di corrente.12 Utilizzo

Utilizzo Blocco e sblocco del pannello Per sbloccare il pannello quando bloccato, tenere premuto il tasto "A" per 3 secondi. Avviso Se gli sportelli sono chiusi e non viene toccato alcun tasto per 30 secondi, il pannello di controllo si blocca automaticamente per impedirne l'attivazione. Per qualunque impostazione, il pannello di controllo deve essere sbloccato.

Modalità standby Il display si spegne automaticamente 30 secondi dopo aver premuto un tasto. Il display si blocca automaticamente e si accende in modo automatico premendo un tasto qualsiasi o aprendo uno sportello (l'allarme non accende il display). Modalità di regolazione manuale Per regolare manualmente la temperatura dell'elettrodomestico, è possibile impostare il tasto di regolazione della temperatura (fare riferimento a REGOLAZIONE DELLA TEMPERATURA) Regolazione della temperatura Le temperature interne dipendono dai seguenti fattori: Temperatura ambiente Frequenza di apertura dello sportello Quantità di alimenti conservati Installazione dell'elettrodomestico Allarme sportello L'allarme sportello si attiva quando lo sportello rimane aperto per molto tempo o non viene chiuso correttamente, come promemoria.13

Regolazione della temperatura del congelatore Sbloccare le impostazioni premendo il tasto "A" per 3 secondi. In stato di sblocco, premere il tasto "F" (selettore della zona) per passare da un comparto all'altro. Quando l'indicatore "i" (indicatore congelatore) si accende, premere il tasto "H" (tasto di regolazione della temperatura "-") o il tasto "G" (tasto di regolazione della temperatura "+") per regolare la temperatura del congelatore. Il valore visualizzato sull'indicatore "g" diminuisce di 1 °C ogni volta che si preme il tasto "H". Il display lampeggia e diventa fisso con la temperatura impostata, quindi si spegne dopo alcuni secondi. Di conseguenza, il valore visualizzato sull'indicatore "g" aumenta di 1 °C ogni volta che si preme il tasto "G". Il display lampeggia e diventa fisso con la temperatura impostata, quindi si spegne dopo alcuni secondi. La temperatura del comparto congelatore può essere regolata da -14 °C a -24 °C con incremento di 1 °C.

Avviso La temperatura del congelatore non può essere regolata in modalità Super Freeze e in stato di blocco.14 Utilizzo

Regolazione della temperatura del frigorifero Sbloccare le impostazioni premendo il tasto "A" per 3 secondi. In stato di sblocco, premere il tasto "F" (selettore della zona) per passare da un comparto all'altro. Quando l'indicatore "H" (indicatore del frigorifero) si accende, premere il tasto "H" (controllo della temperatura "-") o il tasto "G" (controllo della temperatura "+") per regolare la temperatura del comparto frigorifero. Il valore visualizzato sull'indicatore "g" diminuisce di 1 °C ogni volta che si preme il tasto "H". Il display lampeggia e diventa fisso con la temperatura impostata, quindi si spegne dopo alcuni secondi. Di conseguenza, il valore visualizzato sull'indicatore "g" aumenta di 1 °C ogni volta che si preme il tasto "G". Il display lampeggia e diventa fisso con la temperatura impostata, quindi si spegne dopo alcuni secondi. La temperatura del comparto frigorifero può essere regolata da 1°C a 9°C con incremento di 1°C.

Avviso La temperatura del frigorifero non può essere regolata nello stato di blocco.15

Funzione Super Freeze La funzione Super Freeze è in grado di congelare gli alimenti freschi il prima possibile, accelerando il congelamento per preservarne il valore nutrizionale, l'aspetto e il sapore. Se occorre congelare molti alimenti insieme, è preferibile impostare la funzione Super Freeze 24 ore prima di utilizzare il comparto congelatore. In stato di sblocco, premere il tasto "E" (selettore Super Freeze); l'indicatore "e" (funzione Super Freeze) si accende e l'elettrodomestico entra in modalità Super Freeze. L'elettrodomestico esce automaticamente dalla modalità Super Freeze dopo 50 ore dall'attivazione. Per uscire manualmente dalla modalità Super Freeze, premere il tasto "E" (selettore Super Freeze) nello stato di sblocco; a questo punto l'indicatore "e" (funzione Super Freeze) si spegne e l'elettrodomestico esce da questa modalità.

Avviso In modalità Super Freeze, il tasto "H" (controllo della temperatura "-") e il tasto "G" (controllo della temperatura "+") sono bloccati quando viene selezionato il comparto congelatore, di cui non è possibile regolare la temperatura.16 Utilizzo

Macchina per il ghiaccio Nello stato di sblocco, premere il tasto "D" (selettore della modalità macchina per il ghiaccio); l'indicatore "d" (modalità macchina per il ghiaccio) si accende e il prodotto entra in modalità macchina per il ghiaccio. Per uscire dalla modalità macchina per il ghiaccio premere il tasto "D" (selettore della modalità macchina per il ghiaccio) in stato di sblocco; l'indicatore "d" (indicatore macchina per il ghiaccio) si spegne e il prodotto esce dalla modalità macchina per il ghiaccio.

Avviso La macchina per il ghiaccio è spenta per impostazione predefinita quando il frigorifero viene acceso per la prima volta. La macchina per il ghiaccio è progettata per erogare automaticamente il ghiaccio nel contenitore di stoccaggio del ghiaccio e si arresta quando non rileva che il contenitore è pieno. Più ghiaccio viene utilizzato, più ne viene prodotto.17 Utilizzo Potenziamento del ghiaccio per 3 secondi In stato di sblocco, premere il tasto "D" (selettore modalità macchina per il ghiaccio) per 3 secondi; l'indicatore "d" (modalità macchina per il ghiaccio) e l'indicatore "f" (modalità potenziamento del ghiaccio) si accendono e la funzione di potenziamento del ghiaccio è abilitata. Nello stato di sblocco e sotto la funzione di potenziamento del ghiaccio, premere il tasto "D" (selettore della modalità macchina per il ghiaccio) per 3 secondi dopo aver sentito un segnale acustico; l'indicatore "f" (modalità potenziamento del ghiaccio) si spegne e il prodotto esce dalla funzione di potenziamento del ghiaccio. L'indicatore della macchina per il ghiaccio "d" si accende nuovamente, con la funzione della macchina per il ghiaccio ancora attivata. Avviso Nota: Se la macchina per il ghiaccio è abilitata prima di entrare nella funzione di potenziamento del ghiaccio. Quando i prodotti escono dalla funzione di potenziamento del ghiaccio, l'indicatore della macchina per il ghiaccio "d" si accende ancora e la macchina per il ghiaccio continua a funzionare normalmente; se la macchina per il ghiaccio viene disabilitata prima di entrare nella funzione di potenziamento del ghiaccio, quando il prodotto esce da questa funzione, l'indicatore della macchina per il ghiaccio "d" si spegne e anche la macchina per il ghiaccio smette di funzionare.18 Utilizzo

Funzione Acqua On: Nello stato di sblocco, premere il tasto "C" (selettore Acqua On); dopo aver sentito un segnale acustico; l'indicatore "c" (indicatore Acqua On) si accende, la funzione Acqua On viene abilitata e l'acqua uscirà dall'erogatore quando si spinge la leva. Se si preme nuovamente il tasto "C" (selettore Acqua On), la spia Acqua On si spegne, la funzione Acqua On viene disabilitata e l'acqua non uscirà dall'erogatore quando si spinge la leva.

Avviso Nota: Se lo sportello del comparto frigorifero è aperto, l'acqua non viene erogata spingendo la leva, anche quando è attiva la funzione Acqua On. Allarme filtro dell'acqua Dopo 6 mesi dalla prima accensione del prodotto, l'indicatore "j" (allarme filtro dell'acqua) si accende per ricordare di sostituire il filtro dell'acqua. Dopo aver sostituito il filtro dell'acqua, premere il tasto "C" (selettore Acqua On) per 3 secondi dopo aver sentito un segnale acustico; l'indicatore "j" (allarme filtro dell'acqua) si spegne e la funzione Richiesta di sostituzione del filtro dell'acqua viene ripristinata.19

Prelievo dell'acqua dall'erogatore 1. Collocare un bicchiere sotto l'uscita dell'acqua. 2. Spingerlo delicatamente contro la leva dell'erogatore dell'acqua. Per evitare che l'acqua trabocchi, allineare il bicchiere all'erogatore. 3. L'acqua nel vassoio (B) deve essere rimossa in tempo, poiché potrebbe traboccare quando si apre e si chiude lo sportello. Modalità Auto Set Nella modalità Auto Set, l'elettrodomestico è in grado di regolare automaticamente l'impostazione della temperatura in base alla temperatura ambiente e ai cambiamenti di temperatura nell'elettrodomestico. Questa funzione non richiede impostazioni manuali.

1. Se il pannello è bloccato, premere il tasto "A" per sbloccarlo.

2. Premere il tasto "B" (selettore Auto Set). Viene emesso un allarme.

3. Si accende l'indicatore "b" e si attiva la funzione.

Ripetendo la procedura precedente o selezionando un'altra funzione, questa funzione può essere nuovamente disattivata.20 Utilizzo

Suggerimento per la conservazione di alimenti freschi Conservazione nel vano frigorifero Mantenere nel frigorifero una temperatura inferiore a 5 °C. Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nell'elettrodomestico. Lavare e asciugare gli alimenti prima di conservarli nel frigorifero. Per evitare alterazioni dell'odore o del sapore, sigillare adeguatamente gli alimenti da conservare. Non conservare alimenti in quantità eccessiva. Per un raffreddamento migliore e più omogeneo, lasciare spazio tra gli alimenti per consentire il passaggio dell'aria fredda. È preferibile conservare nella parte anteriore del ripiano gli alimenti consumati quotidianamente. Lasciare spazio tra gli alimenti e le pareti interne, per facilitare il passaggio dell'aria. In particolare, non riporre alimenti a contatto con la parete posteriore, perché potrebbero congelarsi. Evitare il contatto diretto degli alimenti (specialmente se oleosi o acidi) con il rivestimento interno, poiché l'olio e l'acido possono corroderlo. Pulire immediatamente lo sporco oleoso o acido. Scongelare gli alimenti surgelati nel comparto frigorifero. In questo modo, è possibile utilizzare gli alimenti congelati per ridurre la temperatura nel comparto e risparmiare energia. Il processo di invecchiamento di frutta e verdura come zucchine, meloni, papaia, banane, ananas ecc. può essere accelerato nel frigorifero. Per tale motivo, è sconsigliabile conservare questi alimenti nel frigorifero. Un breve periodo di conservazione in frigorifero, tuttavia, può accelerare la maturazione di frutti molto acerbi. Conservare a temperatura ambiente anche cipolle, aglio, zenzero e altri tuberi. Eventuali odori sgradevoli all'interno del frigorifero indicano che qualcosa si è rovesciato ed è necessario pulire l'elettrodomestico. Vedere CURA E PULIZIA. È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà: Avviso Per ottimizzare il raffreddamento, lasciare uno spazio libero di almeno 10 mm tra gli alimenti e il condotto dell'aria o i sensori.

1 Burro, formaggi ecc. 2 Uova, cibo in scatola, spezie ecc. 3 Bevande e bibite imbottigliate. 4 Cibi in salamoia, cibo in scatola ecc. 5 Prodotti a base di carne, snack, pasta, cibo in scatola, latte, tofu, latticini ecc. 6 Carne cotta, salsicce ecc. 7 Cassetto My Zone: frutta secca, burro concentrato, cioccolato 8 Cassetto Humidity box: Frutta, verdura, insalata ecc.21

Conservazione nel comparto Switch Zone Il comparto Switch Zone consente di regolare la temperatura tra -18 °C e 5 °C in base alla necessità di conservazione degli alimenti e offre opzioni di conservazione più flessibili, per una maggiore comodità.

-18 °C Per alimenti surgelati generici che richiedono una conservazione compresa tra 1 e 12 mesi. Carne, pollame, frutti di mare, cibi precotti e avanzi, frutta e verdura, gelati e altri dessert surgelati. -7 °C Consente una facile porzionatura degli alimenti e la possibilità di riscaldare, cuocere o servire i cibi direttamente dal comparto senza attenderne lo scongelamento. Carne, frutti di mare, zuppe, salse, passati, pane, dolci e pasticcini.

Nota: consigliato per la conservazione di dolci cremosi come il gelato. 0 °C Si tratta della zona di conservazione perfetta per alimenti altamente deperibili, per garantirne freschezza e qualità. Carne, pollame e frutti di mare altamente deperibili. Bevande alcoliche come la birra. 5 °C L'ideale per alimenti freschi come frutta e verdura, latticini, carni e bevande. Frutta e verdura, latticini, marmellate e chutney/ conserve, carni e bevande.22 Utilizzo

Conservazione nel comparto congelatore Nel congelatore mantenere la temperatura di -18 °C. Attivare la funzione Super-Freeze 24 ore prima di congelare gli alimenti; per alimenti in quantità limitata, bastano 4-6 ore. Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nel comparto congelatore. Gli alimenti tagliati in piccole porzioni si congelano e si scongelano più rapidamente. Il peso consigliato per ogni porzione è inferiore a 2,5 kg È preferibile confezionare gli alimenti prima di collocarli nel congelatore. Per evitare che i sacchetti si attacchino tra loro, la parte esterna della confezione deve essere asciutta. I materiali per il confezionamento devono essere inodori, ermetici, non velenosi e non tossici. Per evitare di superare la scadenza dei periodi di conservazione, annotare sulla confezione la data di congelamento, il limite di tempo e il nome dell'alimento in base ai periodi di conservazione dei vari alimenti. AVVERTENZA: Acidi, alcali, sale ecc. potrebbero corrodere la superficie interna del congelatore. Non collocare alimenti contenenti tali sostanze (ad es. pesce di mare) a contatto diretto con la superficie interna. Eliminare immediatamente l'acqua salata dal congelatore. Non superare i tempi di conservazione degli alimenti consigliati dai produttori. Estrarre dal congelatore solo la quantità di alimenti necessaria. Consumare rapidamente gli alimenti scongelati. Gli alimenti scongelati non possono essere ricongelati, a meno che non vengano cotti. Non caricare troppi alimenti freschi nel comparto congelatore. Fare riferimento alla capacità di congelamento del congelatore - Vedere DATI TECNICI o controllare i dati sulla targhetta. Gli alimenti possono essere conservati nel congelatore a una temperatura di almeno -18 °C per 2-12 mesi, a seconda delle loro proprietà (ad es. carne: 3-12 mesi, verdure: 6-12 mesi) Quando si congelano alimenti freschi, evitare che entrino a contatto con alimenti già congelati. In caso contrario, potrebbero scongelarsi. Quando si conservano alimenti surgelati, attenersi alle linee guida indicate di seguito: Per il tempo di conservazione degli alimenti, attenersi sempre alle linee guida dei produttori. Non ignorare queste linee guida! Ridurre il più possibile il tempo tra l'acquisto e la conservazione per preservare la qualità degli alimenti. Acquistare alimenti congelati che devono essere conservati a una temperatura di -18°C o inferiore. Evitare di acquistare alimenti con ghiaccio o brina sulla confezione, in quanto potrebbero essere stati parzialmente scongelati e ricongelati; l'aumento della temperatura riduce la qualità degli alimenti. Avviso Per ottimizzare il raffreddamento, lasciare uno spazio libero di almeno 10 mm tra gli alimenti e il condotto dell'aria.23

Flusso d'aria multiplo Il frigorifero è dotato di un sistema con flusso d'aria multiplo e i flussi di aria fresca investono tutti i ripiani. Ciò facilita il mantenimento di una temperatura uniforme per garantire la freschezza degli alimenti per un periodo maggiore.

Ripiani regolabili L'altezza dei ripiani può essere regolata in base alle esigenze. 1. Per spostare un ripiano, rimuoverlo sollevandone il bordo posteriore (1) ed estrarlo (2). 2. Per reinstallarlo, collocarlo sulle alette su entrambi i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali

Avviso: accertarsi che tutte le estremità del ripiano siano a livello. Cassetto Humidity Zone In questo comparto il livello di umidità è attorno all'85%. Viene controllato automaticamente dal sistema ed è adatto alla conservazione di frutta, verdura, insalata ecc. Avviso: Non rimuovere il coperchio di plastica all'interno delle due zone, poiché mantengono l'umidità. Formaggi, frutta e ortaggi sensibili al freddo (ad es. ananas, avocado, banane, pompelmi, patate, melanzane, fagioli, cetrioli, zucchine e pomodori) non devono essere conservati in questi due cassetti.24 Utilizzo

Cassetti rimovibili incassati nello sportello I cassetti incassati nello sportello possono essere rimossi per pulirli: Tenere con le mani entrambi i lati del cassetto incassato, sollevarlo (1) ed estrarlo (2). Per inserire il cassetto incassato nello sportello, seguire la procedura inversa.

OPZIONALE: spia della temperatura OK La spia della temperatura OK può essere utilizzata per determinare temperature inferiori a +4°C. Se il segno non indica “OK”, ridurre gradualmente la temperatura.

Avviso: Quando l'elettrodomestico viene acceso, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore.

Cassetto rimovibile del congelatore Per rimuovere il cassetto, estrarlo al massimo (1), sollevarlo e toglierlo (2). Per inserire il cassetto, seguire la procedura inversa.

Illuminazione L'illuminazione interna a LED si accende all'apertura dello sportello e si spegne automaticamente se lo sportello viene lasciato aperto per più di 7 minuti. Le prestazioni dell'illuminazione non dipendono da altre impostazioni degli elettrodomestici.25

Suggerimenti per il risparmio energetico Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE). Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta. Funzioni come Super-Freeze consumano più energia. Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico. Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile. Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico. Evitare l'ingresso di aria nelle confezioni di alimenti. Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente. Scongelare gli alimenti surgelati nel comparto frigorifero. Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti e i ripiani nelle posizioni di fabbrica e collocare gli alimenti il più possibile distanti tra loro senza ostruire l'uscita del condotto.26 Cura e pulizia

Cura e pulizia AVVERTENZA! Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico. Pulizia Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti. Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane. AVVERTENZA! Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni. Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. Se la temperatura aumenta, controllare lo stato degli alimenti congelati.

Tenere sempre pulita la guarnizione dello sportello. Pulire l'interno e l'alloggiamento dell'elettrodomestico con una spugna imbevuta di acqua calda e detergente neutro. Sciacquare e asciugare con un panno morbido. Non lavare i componenti dell'elettrodomestico in lavastoviglie. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

Sbrinamento Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.27

Sostituzione della lampada a LED AVVERTENZA! La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato. La lampada utilizza una sorgente luminosa a LED che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI. Parametri della lampada. Comparto frigorifero: 12 V massimo 5 W Inutilizzo per lunghi periodi Se l'elettrodomestico non verrà adoperato per lunghi periodi e non verrà utilizzata solo la funzione Holiday o la funzione Fridge Off: Estrarre gli alimenti. Scollegare il cavo di alimentazione. Pulire l'elettrodomestico come descritto in precedenza. Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno.28 Cura e pulizia

Pulizia della vaschetta dei cubetti di ghiaccio (solo per HRF680YPS/HRF680YPC)

1. Disattivare la funzione della macchina per il ghiaccio tramite il pannello del display, tenere

premuta la maniglia della macchina per il ghiaccio e usare la forza per estrarre la macchina per il ghiaccio.

2. Rimuovere il gruppo della macchina per il ghiaccio dal frigorifero e capovolgere la macchina

per il ghiaccio, in modo che la vaschetta dei cubetti di ghiaccio sia visibile.

3. Tirare la chiusura ovale sulla vaschetta del ghiaccio in direzione della freccia 1.

Inclinare la vaschetta del ghiaccio verso l'alto ed estrarla in direzione della freccia 2.

4. Dopo aver pulito il vassoio, reinserirlo, quindi spingere con decisione la macchina per il ghiaccio,

chiudere il cassetto del congelatore e attivare la funzione della macchina per il ghiaccio, tramite il pannello del display. Precauzioni per l'uso della macchina per il ghiaccio In caso di elettrodomestico appena installato, è necessario attendere 24 ore. Ciò consentirà al comparto congelatore di raffreddarsi, in modo che possa produrre ghiaccio. La macchina per il ghiaccio produrrà 8 cubetti di ghiaccio ogni volta; ma la quantità specifica di produzione di ghiaccio dipenderà dalla temperatura interna, dalla frequenza di apertura degli sportelli, dalla pressione dell'acqua, dalla temperatura del comparto congelatore, ecc. Per garantire che la vaschetta del ghiaccio si riempia di cubetti di ghiaccio, la vaschetta del ghiaccio dovrebbe essere estratta frequentemente in modo che i cubetti di ghiaccio vengano distribuiti uniformemente. È normale che alcuni cubetti di ghiaccio si raggruppino durante la rimozione. Quando nel comparto congelatore la temperatura raggiunge o è inferiore a -8 °C, la macchina per il ghiaccio inizierà a produrre ghiaccio (se si sta appena iniziando a utilizzare la macchina per il ghiaccio, o se non è stata utilizzata per produrre ghiaccio da molto tempo, è necessario rimuovere diversi cubetti di ghiaccio prodotti per primi, in modo da far fuoriuscire le impurità nella linea dell'acqua.) La macchina per il ghiaccio deve essere installata nel frigorifero tramite un fornitore di assistenza autorizzata. Non esporre MAI il tubo dell'acqua a temperature inferiori a 0°C per evitare il congelamento. Verificare la presenza di perdite nel tubo sciacquando il tubo con acqua, fino a quando l'acqua non scorre limpida. Dopo che l'elettrodomestico è stato collocato nella posizione prescelta, assicurarsi che il tubo dell'acqua sia disposto in modo che non subisca danni a causa di piegature e attorcigliamenti e sia libero da qualsiasi fonte di calore. Una volta che la temperatura all'interno del congelatore sarà di -8°C inizierà la produzione di ghiaccio. NON toccare l'uscita dei cubetti di ghiaccio con le mani o qualsiasi attrezzo per evitare lesioni o danni. La macchina per il ghiaccio può essere alimentata con acqua solo attraverso il contenitore situato sullo sportello sinistro e non può essere collegata direttamente a una fornitura di acqua potabile esterna.29

NON aggiungere acqua manualmente: si tratta di un sistema idrico automatico. Se la macchina per il ghiaccio è accesa ma l'elettrodomestico non è collegato all'acqua, la macchina per il ghiaccio non funzionerà. Se occasionalmente si sentono suoni insoliti nel frigorifero Di tanto in tanto è possibile sentire dei suoni "scricchiolanti", ma si tratta solo suoni normali che vengono emessi durante la produzione del ghiaccio, quindi non occorre preoccuparsi. Se non si utilizzano spesso i cubetti di ghiaccio I cubetti di ghiaccio "vecchi" diventeranno torbidi e non avranno un sapore fresco; pertanto, pulire periodicamente la vaschetta dei cubetti di ghiaccio e lavarla con acqua tiepida. Prima di riposizionare la vaschetta dei cubetti di ghiaccio, assicurarsi di raffreddarla, altrimenti il ghiaccio si attaccherà ad altre parti della macchina per il ghiaccio e influirà sulla funzione di produzione del ghiaccio. Se la macchina per il ghiaccio nel comparto congelatore non viene utilizzata per lungo tempo Se non viene utilizzata per un lungo periodo, rimuovere la macchina automatica per il ghiaccio ed eventuali cubetti di ghiaccio residui nel comparto per la conservazione del ghiaccio, lavare la vaschetta per i cubetti di ghiaccio e il comparto per la conservazione del ghiaccio con acqua calda, asciugarli con un panno pulito e riporli altrove per aumentare lo spazio di archiviazione. Il serbatoio dell'acqua deve essere rimosso, l'eventuale acqua residua deve essere scaricata. Come funziona la macchina per il ghiaccio La capacità di produzione del ghiaccio è di 0,8 kg/24 ore (questa cifra è il risultato del test effettuato in laboratorio a una temperatura ambiente di 32°C). Durante l'uso quotidiano dell'apparecchio, a causa della diversa temperatura ambiente e della pressione dell'acqua, la capacità di produzione del ghiaccio potrebbe variare leggermente. Non conservare i cubetti di ghiaccio, che vengono prodotti durante la prima partita di cubetti dopo l'accensione dell'apparecchio o dopo una pausa prolungata. Gettare questi cubetti. Per consentire alla vaschetta dei cubetti di ghiaccio di riempirsi al massimo della sua capacità, sarà necessario sistemare periodicamente i cubetti di ghiaccio manualmente. Alcuni cubetti di ghiaccio possono attaccarsi quando vengono lasciati cadere nel contenitore: sarà necessario separarli per consentire il massimo utilizzo della ghiacciaia. Gettare i primi lotti di cubetti di ghiaccio se si sta preparando il ghiaccio per la prima volta o se non lo si produce da molto tempo. Se i cubetti di ghiaccio diventano più piccoli, ciò potrebbe suggerire che il filtro è ostruito dalle impurità.30 Risoluzione dei problemi

Risoluzione dei prob lemi Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI. AVVERTENZA! Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente. La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli. Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Problema Causa possibile Soluzione possibile Il compressore non funziona. La spina non è collegata alla presa di corrente. Collegare la spina alla presa di corrente. L'elettrodomestico sta effettuando il ciclo di sbrinamento Ciò è normale per lo sbrina-mento automatico L'elettrodomestico si aziona frequente-mente o per un periodo di tempo troppo lungo. La temperatura interna o esterna è troppo elevata. In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo. L'elettrodomestico è rimasto spento per un certo periodo di tempo. Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Chiudere lo sportello o il cassetto e accertarsi che l'elettrodome-stico sia a livello e che gli alimenti o i contenitori non urtino lo sportello. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Non aprire lo sportello o il cassetto troppo spesso. L'impostazione della temperatura del comparto congelatore è troppo bassa. Scegliere un'impostazione della temperatura più alta fino a quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore. Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate. Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti. Non è garantita la circolazione dell'aria necessaria. Garantire un'adeguata ventilazione. L'interno del frigorifero è sporco e/o si sentono cattivi odori. L'interno del frigorifero deve essere pulito. Pulire la parte interna del frigorifero. In frigorifero vengono conservati alimenti che producono un odore intenso. Avvolgere completamente gli alimenti.31

Risoluzione dei problemi

Problema Causa possibile Soluzione possibile La temperatura nell'elettrodomestico non è sufficiente- mente bassa. La temperatura impostata è troppo alta. Reimpostare la temperatura. Sono stati collocati alimenti troppo caldi. Gli alimenti devono essere sempre raffreddati prima di conservarli. Sono stati collocati troppi alimenti contemporaneamente. Non conservare troppi alimenti. Gli alimenti sono troppo vicini tra loro. Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Chiudere lo sportello o il cassetto. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Non aprire lo sportello o il cassetto troppo spesso. La temperatura nell'elettrodomestico è troppo bassa. La temperatura impostata è troppo bassa. Reimpostare la temperatura. La funzione Power-freeze rimane attiva troppo a lungo. Disattivare la funzione Power-freeze Formazione di umidità all'interno del comparto frigorifero. Il clima è troppo caldo e troppo umido. Aumentare la temperatura. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Chiudere lo sportello o il cassetto. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Non aprire lo sportello o il cassetto troppo spesso. Contenitori per alimenti o liquidi rimasti aperti. Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi. Accumulo di umidità sul frigorifero sulla superficie esterna o tra gli sportelli e il cassetto. Il clima è troppo caldo e troppo umido. Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce. Lo sportello o il cassetto non è chiuso perfettamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa. Accertarsi che lo sportello o il cassetto sia chiuso bene. Presenza di molto ghiaccio e brina nel comparto congelatore. Gli alimenti non sono stati confezionati adeguatamente. Confezionare sempre gli alimenti. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Chiudere lo sportello o il cassetto. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Non aprire lo sportello o il cassetto troppo spesso.32 Risoluzione dei problemi Problema Causa possibile Soluzione possibile Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate. Pulire la guarnizione dello sportello o del cassetto oppure sostituirla. Qualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto. Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto. I lati del vano e la striscia dello sportello si riscaldano.

È normale. L'elettrodomestico emette suoni anomali. L'elettrodomestico non è a livello. Regolare i piedini per collocare l'elettrodomestico a livello. L'elettrodomestico urta qualche oggetto vicino. Rimuovere gli oggetti attorno all'elettrodomestico. Si sente un lieve rumore, simile a quello dell'acqua che scorre.

È normale. Viene emesso un allarme acustico. Lo sportello del vano frigorifero è aperto. Chiudere lo sportello o tacitare manualmente l'allarme. Viene emesso un lieve sibilo. È in funzione il sistema anticondensa Ciò evita la formazione di condensa ed è normale L'illuminazione interna o il sistema di raffreddamento non funziona. La spina non è collegata alla presa di corrente. Collegare la spina alla presa di corrente. Problema della fonte di alimentazione. Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale. La lampada a LED è fuori uso. Chiamare l'assistenza per la sostituzione. Interruzione della corrente In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 12 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti: Limitare al massimo l'apertura dello sportello o del cassetto. In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico. Se viene fornito un preavviso di interruzione della corrente di durata superiore a 12 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del comparto frigorifero. Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti. Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile). Funzione di memoria durante un'interruzione di corrente Al ripristino della corrente, l'elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.33

Installazione Disimballo AVVERTENZA! L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone. Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente. Estrarre l'elettrodomestico dall'imballo. Togliere tutti i materiali di imballo. Condizioni ambientali La temperatura ambiente deve essere sempre compresa tra 16 e 38 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento.

Spazio necessario Spazio minimo quando lo sportello è aperto: W1 = 1221 mm L2 = 1534 mm D1 = 660 mm D2 = 1142 mm Avviso: Le dimensioni sopra sono solo di riferimento. Rendere l'oggetto come standard.

Sezione di ventilazione Per ottenere una ventilazione sufficiente dell'elettrodomestico per motivi di sicurezza, attenersi alle indicazioni sulle sezioni di ventilazione.

Allineamento dell'elettrodomestico Installare l'elettrodomestico su una superficie solida e piana.

1. Inclinare lievemente all'indietro l'elettrodomestico.

2. Regolare i piedini sul livello desiderato. Accertarsi che la distanza dalla parete lato cerniera sia almeno di 10 cm affinché lo sportello possa aprirsi correttamente.34 Installazione

3. La stabilità può essere verificata spingendo diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura dello sportello.

Regolazione precisa degli sportelli Se gli sportelli sono a livello, attenersi alla procedura seguente: Utilizzo del piedino regolabile Ruotare il piedino regolabile nella direzione indicata dalla freccia per sollevarlo o abbassarlo.

Agganciare con attenzione il distanziatore (incluso nel sacchetto degli accessori) nell'anello di plastica bianco della cerniera centrale, a mano o con un utensile (ad es. una pinza). Attenzione a non graffiare o ammaccare lo sportello.

Avviso Nell'uso futuro del frigorifero, il fenomeno degli sportelli non a livello può verificarsi a causa del peso degli alimenti conservati. Per risolvere il problema, utilizzare i metodi descritti sopra.35

Tempo di attesa L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere 2-5 ore in modo che l'olio torni nella capsula. Collegamento elettrico Prima di ogni collegamento, effettuare i seguenti controlli: ► La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta. ► La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe. ► La spina e la presa di corrente sono compatibili. Collegare la spina a una presa domestica installata correttamente. AVVERTENZA! Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia). Ice and Water Il frigorifero Ice and Water e Automatic Ice deve essere installato da un idraulico qualificato o da un tecnico dell'assistenza addestrato e supportato da Haier poiché un impianto idraulico errato può causare perdite d'acqua. Haier appliances declina ogni responsabilità per danni (inclusi danni causati dall'acqua) dovuti a un'installazione o un impianto idraulico difettosi.36 Installazione

AVVERTENZA! Collegare solo a una fonte di acqua potabile. Il filtro dell'acqua filtra solo le impurità dell'acqua e pulisce e igienizza il ghiaccio. Non è in grado di sterilizzare o distruggere germi o altre sostanze nocive. Se la pressione dell'acqua nel tubo è eccessiva, l'elettrodomestico potrebbe danneggiarsi. Se la pressione dell'acqua nel tubo è superiore a 0,6 MPa, installare un riduttore di pressione. Prima del collegamento, controllare se l'acqua è pulita e limpida.

Avviso: Collegamento idrico La pressione dell'acqua fredda deve essere compresa tra 0,15 e 0,6 MPa. La massima lunghezza consentita del tubo idrico è 8 metri. Tubi più lunghi potrebbero influire sui cubetti di ghiaccio e sul contenuto di acqua fredda. La temperatura ambiente deve essere almeno 0 °C. Tenere lontano il tubo idrico da fonti di calore. 1. Tagliare il tubo in due in modo da ottenere due tubi della lunghezza necessaria per collegare il filtro (A) all'elettrodomestico (B1) e al rubinetto dell'acqua (B2) (Fig. 10.5-1). Adoperare una lama affilata per realizzare un taglio netto e pulito. 2. Inserire il tubo (B1) a circa 12 mm di profondità nel supporto del filtro dell'acqua (A) (Fig. 10.5-2). Installare il filtro nella direzione corretta. La freccia indica la direzione del flusso d'acqua. 3. Fissare il tubo con un morsetto (C) come illustrato nella Fig. 10.5-3.

4. Ripetere i passaggi 2 e 3 con il tubo (B2) sull'altro lato

del filtro 5. Collegare l'estremità del tubo (B2) a uno degli adattatori "D" o "E e "F" per la rete idrica (Fig. 10.5-4). 6. Collegare l'estremità del tubo B1 alla valvola sulla parte posteriore dell'elettrodomestico (Fig. 10.5-5). 7. Aprire il rubinetto dell'acqua per accertarsi che l'impianto non perda, quindi sciacquare il tubo.

AVVERTENZA! Accertarsi sempre che i collegamenti siano saldi, asciutti e privi di perdite. Non schiacciare, piegare o attorcigliare il tubo.37

Dati tecnici Specifiche del prodotto secondo il regolamento UE n. 2019/2016 Marchio Haier Nome / identificativo del modello

Categoria del modello Frigorifero-congelatore Classe di efficienza energetica

Volume totale (litri)

Volume congelatore (litri)

Volume vano a temperatura variabile (litri)

Prestazioni (stelle)

Temperatura degli altri comparti > 14 °C Non applicabile Sistema senza formazione di brina

Capacità di congelamento (kg/24 h)

Classe climatica (2) SN-N-ST-T Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re 1pW) C(37) Tempo di aumento della temperatura (h)

Capacità di produzione del ghiaccio

Tipo di elettrodomestico Indipendente Altro

Dati tecnici supplementari Tensione / Frequenza 220-240 V~ / 50 Hz Corrente di ingresso (A)

Fusibile principale (A)

Assistenza clienti Assistenza clienti Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI. Se non si riesce a trovare una soluzione, contattare il rivenditore locale o lo European Call Service-Center (vedere i numeri di telefono elencati di seguito) o l'area Service & Support su www.haier.com è possibile chiedere assistenza e trovare risposta a domande frequenti. Per contattare l'assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta. Modello __________________ N. di serie __________________ Controllare anche la scheda di garanzia fornita con il prodotto. European Call Service-Center Paese* Numero di telefono Costi Haier Italy (IT)

• 14 cent/min su linea fissa • max 42 cent/min su linea mobile Haier Austria (AT)

• Per altri paesi. fare riferimento al sito www.haier.com Haier Europe Trading S.r.l Filiale Regno Unito Westgate House, Westgate, Ealing London, W5 1YY39

*Durata della garanzia dell'elettrodomestico: Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale. *Periodo di disponibilità dei pezzi di ricambio per la riparazione dell'elettrodomestico: termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno 10 anni dopo l'immissione sul mercato dell'ultima unità del modello. *Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o effettuare una scansione del codice QR apposto sull'etichetta fornita con l'elettrodomestico.1 Gebruikershandleiding Koelvriescombinatie HCR79F19EHMMBedankt
