KASUTUSJUHEND HSW79F18DIGB HAIER

Sümbol näitab tuleohtu, kuna kasutatakse tuleohtlikke materjale. Pöörake tähelepanu tuleohtlike materjalide süttimisega kaasnevale tulekahju ohule. VAROITUS: Tulipalon vaara / syttyvää materiaalia

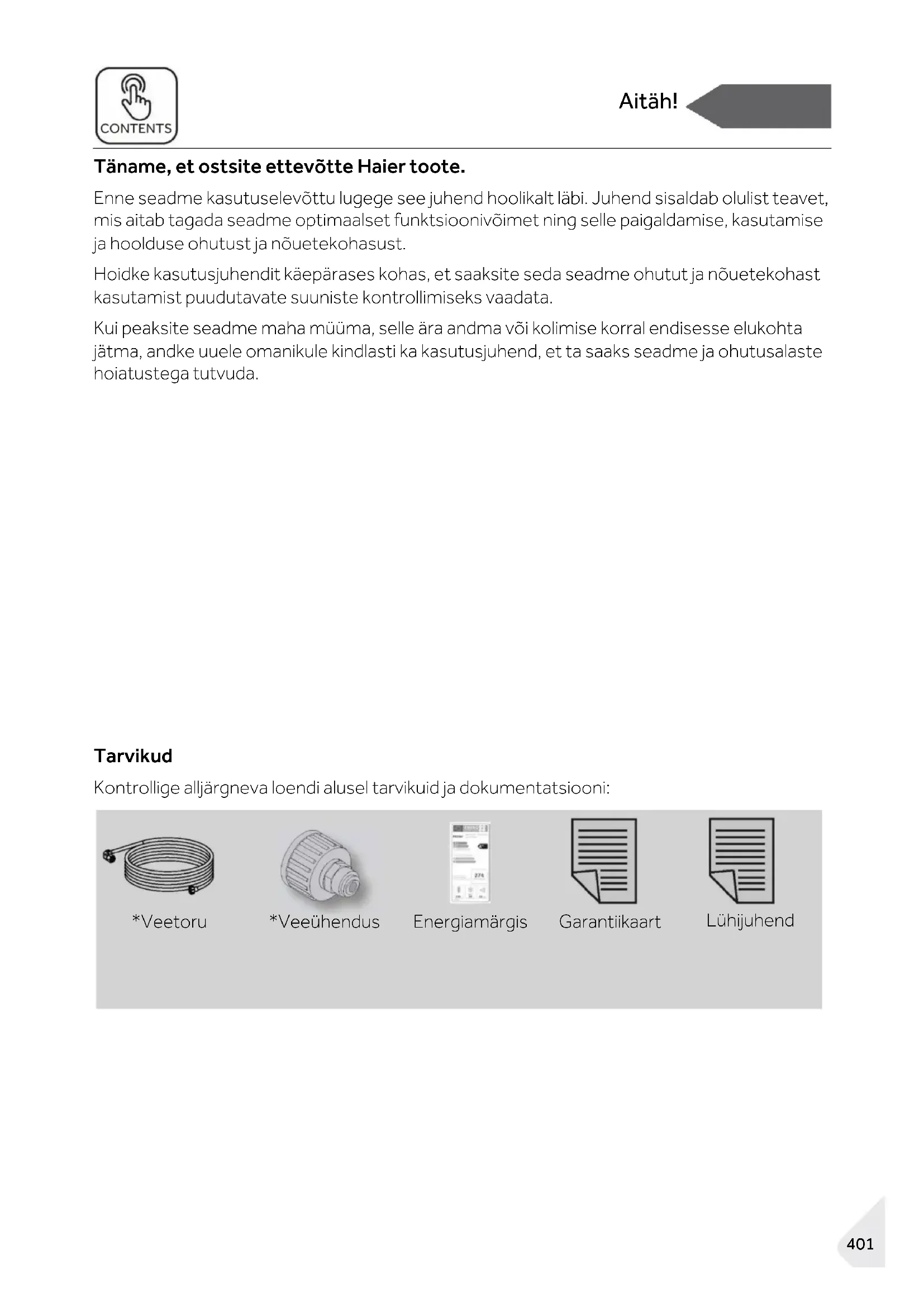

Täname, et ostsite ettevõtte Haier toote. Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust. Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate suuniste kontrollimiseks vaadata. Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda. Tarvikud Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni:

*Veetoru *Veeühendus Energiamärgis Garantiikaart LühijuhendOhutusteave

Ohutusteave HOIATUS – tähtis ohutusteave

Tähelepanu - üldine teave ja nõuanded

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri

ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viig e toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS! Vigastuste või lämbumise oht! Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.Ohutusteave

Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS! Enne esimest kasutamist tehke järgmist.

Kontrollige toodet transpordikahjustuste suhtes.

Eemaldage kõik pakendi komponendid ja hoidke neid lastele kättesaamatus kohas.

Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis.

Seadet peab teisaldama vähemalt kaks inimest, sest see on raske. Paigaldamine

Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi.

Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi.

Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.

Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv.

Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud.

Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga.

Seadme toiteallikas peab vastama järgmistele parameetritele: 220–240 VAC / 50 Hz. Pinge anomaalse kõikumisega võib kaasneda seadme mittekäivitumine, temperatuu

riregulaatori või kompressori kahjustumine või seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator.

Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid.

Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid.

Jälgige, et toitekaabel ei saaks külmkappi takerduda. Ärge astuge toitekaablile.Ohutusteave

HOIATUS! ▶ Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hõlpsalt ligipääsetav. Seade peab olema maandatud. Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema.

Jälgige, et külmutusagensi kontuur ei saaks kahjustada. Igapäevane kasutus

Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte.

3–8-aastased lapsed võivad seadmetesse sööke- jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada.

Hoidke alla 3- aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse.

Lapsed ei tohi seadmega mängida.

Kui seadme läheduses lekib kivisöegaasi või muud kergesti süttivat gaasi, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge lahutage külmkapi ega ühegi muu seadme toitekaablit.

Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10–38 °C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam.

Ärge asetage külmkapile ebastabiilseid esemeid (näiteks raskeid esemeid või veega täidetud anumaid), et vältida eseme kukkumisega kaasnevaid kehavigastusi või veega kokkupuutest tingitud elektrilööki.

Ärge tõmmake ukseriiulitest. Uks võib viltu vajuda, pudeliriiul võib eemalduda või seade võib ümber kukkuda.

Kasutage uste avamiseks ja sulgemiseks käepidemeid. Uste vahekaugus on väike ning uste ja külmiku kambrite vaheline pilu kitsas. Sõrmede pitsumise vältimiseks ärge pange käsi mainitud kohtadesse. Külmkapi uksi võib avada ja sulgeda vaid siis, kui ukse liikumistrajektooril ei ole lapsi.Ohutusteave

HOIATUS! ▶ Ärge hoidke ega kasutage seadmes ega selle läheduses kergsüttivaid, plahvatusohtlikke või söövitavaid aineid.

Ärge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on mõeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded.

Ärge hoidke sügavkülmikus gaseeritud karastusjooke, karboniseeritud nõrgalt alkohoolseid jooke ega vedelikega täidetud klaaspudeleid või plekkpurke, sest need lõhkevad külmudes (erandiks on kange alkohol).

Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit.

Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda.

Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külmavillide oht. ESMAABI: pange kinnikülmunud esemega piirkon

kohe jooksva külma vee alla. Ärge tõmmake kinnikülmunud eset jõuga lahti.

Ärge puudutage töötava sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti suur on oht siis, kui käed on märjad.

Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.

Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega. Hooldus/puhastamine

Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida.

Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.Ohutusteave

HOIATUS! ▶ Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist.

Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.

Ärge kraapige härmatist ja jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid.

Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud.

Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Ärge püüdke seadet ise parandada, lahti võtta ega muuta. Remondi korral võtke ühendust meie klienditeenindusega.

Eemaldage seadme tagaküljelt tolm vähemalt kord aastas, et vältida tuleohtu ja energiatarbimise suurenemist.

Ärge pihustage ega loputage seadet puhastamise ajal.

Ärge kasutage seadme puhastamiseks veepihustit ega auru.

Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise. Külmutusagensit puudutav teave

HOIATUS! Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuse korral hoidke tuleallikad eemal, v entileerige ruum põhjalikult, ärge ühendage ega lahutage seadme või ühegi muu seadme toitejuhtmeid. Teavitage juhtunust klienditeenindust.

Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivitamatult voolava vee all ja võtke kohe ühendust silmaarstiga.Kasutusotstarve

Kasutusotstarve Sihtotstarve Seade on mõeldud toiduainete jahutamiseks ja külmutamiseks. See on ette nähtud kasutamiseks kodumajapidamises ja sarnastes kasutuskeskkondades, näiteks kaupluste, kontorite ja tööruumide kööginurkades, talumajapidamistes, hotelli- ja motellitubades ning majutusasutustes, külalistemajades ja toitlustusettevõtetes. See ei ole mõeldud kaubanduslikuks ega tööstuslikuks kasutuseks. Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada. Standardid ja direktiivid ning Seade vastab kõigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite ja Ühendkuningriigi standardite nõuetele, mille alusel omistatakse tootele CE- ja UKCA-vastavusmärgised.Toote ülevaade

Toote ülevaade Märkus Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

Jäähoidjaga jäämasin

Märja piirkonna katteplaat

Nupud: Indikaatorid: A Funktsioon Auto Set/3Sec.Wi-Fi a1 Režiim Auto Set B Energiasäästufunktsioon Holiday a2 Wi-Fi-funktsioon C Tsooni valimine/3Sec.Filter Reset b Energiasäästufunktsioon Holiday D1 Temperatuuri reguleerimise nupp „-“ c Tsooninäidik D2 Temperatuuri reguleerimise nupp „+“ c1 Külmiku näidik E Funktsioon Super-Freeze /3Sec. lce on/ off c2 Sügavkülmiku näidik F Funktsioon Super-Cool c3 Filtri lähtestamise funktsioon G Paneeliluku valits d Temperatuurikuva H1 Vee sissevoolufunktsiooni valits e1 Režiim Super-Freeze H2 Jääkuubiku funktsiooni valits e2 Jäämasina režiim H3 Purustatud jää funktsiooni valits f Režiim Super-Cool

h1 Vee sissevoolufunktsioon

h2 Jääkuubiku funktsioon

h3 Purustatud jää funktsioonKasutamine

Kasutamine Enne esimest kasutuskorda ▶ Eemaldage kõik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. ▶ Puhastage enne toiduainete külmkappi panemist seda seest ja väljast vee ning õrnatoimelise puhastusvahendiga. ▶ Pärast nivelleerimist ja puhastamist oodake vähemalt 2–5 tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE“. ▶ Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgetel sätetel. Funktsioon Power-Freeze aitab kambreid kiiresti jahutada. ▶ Külmiku temperatuuri sätteks määratakse automaatselt 5 °C ja sügavkülmiku temperatuuriks –18 °C. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta. Vaadake osa „TEMPERATUURI KOHANDAMINE“. Andurnupud Juhtpaneelil on andurnupud, mis reageerivad juba kergel sõrmepuudutusel. Seadme sisse-/väljalülitamine Seade lülitub vooluvõrku ühendamisel automaatselt sisse. Kuvatavad temperatuurid näitavad kambri seadistustemperatuure. Paneelilukk võib aktiveeritud olla.

Märkus Kui seade on olnud vooluvõrgust lahutatud, võib pärast külmkapi sisselülitamist ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda. Tühjendage külmkapp enne selle väljalülitamist. Seadme väljalülitamiseks lahutage toitekaabel pistikupesast.

MÄRKUS Külmiku esmakordsel sisselülitamisel süttib näidik. Külmiku temperatuuri sätteks määratakse automaatselt 5 °C ja sügavkülmiku temperatuuriks –18 °C.Kasutamine

1. Automaatne lukustus: Kui külmiku uks ja sügavkülmiku uks on suletud ja 30 sekundi jooksul

ühtegi nuppu ei kasutata, lülitub ekraan automaatselt välja ja lukustub

2. Käsitsi lukustamine: kui ekraani lukustus on avatud, vajutage nuppu G (paneelilukustuse

valits) 3 sekundit. Kostub helisignaal, näidik g (paneelilukk) süttib ja ekraan lukustub. Kohanda temperatuuri Külmkapi sisetemperatuuri mõjutavad alljärgnevad tegurid: ▶ Ümbritseva õhu temperatuur ▶ Ukse avamise sagedus ▶ Külmkapis olevate toiduainete kogus ▶ Seadme paigalduskoht Külmiku temperatuuri reguleerimine

1. Kui ekraani lukustus on avatud, vajutage nuppu C (tsoonivalits). Kostub helisignaal,

näidik c1 (külmiku näidik) vilgub ning avaneb külmiku temperatuuri seadistamise režiim.

2. Vajutage nuppu D1 (temperatuuri reguleerimise nupp „-“) iga kord, kostub üks

helisignaal ning külmiku seadistatud temperatuuri alandatakse 1 astme võrra. Külmiku temperatuur kuvatakse järjestuses „9 °C -> 8 °C -> 7 °C -> 6 °C -> 5 °C -> 4 °C -> 3 °C -> 2 °C -> 1 °C“.

Vajutage 3 s Näidik ekraanil on lukus Avage uks või vajutage nuppu, kuva lülitub sisse Vajutage 3 s Näidik välja lülitatud, kuva lukustamata Vajutage 1 kord nuppu „-“Kasutamine

Külmiku temperatuuri reguleerimine

3. Vajutage nuppu D2 (temperatuuri reguleerimise nupp „+“) iga kord, kostub üks helisignaal

ning külmiku seadistatud temperatuuri tõstetakse 1 astme võrra. Külmiku temperatuur kuvatakse järjestuses „1 °C -> 2 °C -> 3 °C -> 4 °C -> 5 °C -> 6 °C -> 7 °C -> 8 °C -> 9 °C“.

Märkus Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsteem automaatselt ja salvestatakse seadistatud temperatuur. Sügavkülmiku temperatuuri reguleerimine

1. Kui ekraani lukustus on avatud, vajutage nuppu C (tsoonivalits). Kostub helisignaal, näidik

c2 (sügavkülmiku näidik) vilgub ning avaneb sügavkülmiku temperatuuri seadistamise režiim.

2. Vajutage nuppu D1 (temperatuuri reguleerimise nupp „-“) iga kord, kostub üks

helisignaal ning sügavkülmiku seadistatud temperatuuri alandatakse 1 astme võrra. Sügavkülmiku temperatuur kuvatakse järjestuses „–14 °C -> –15 °C -> –16 °C -> –17 °C -> –18 °C -> –19 °C -> –20 °C -> –21 °C -> –22 °C -> –23 °C -> –24 °C“.

3. Vajutage nuppu D2 (temperatuuri reguleerimise nupp „+“) iga kord, kostub üks

helisignaal ning sügavkülmiku seadistatud temperatuuri tõstetakse 1 astme võrra. Sügavkülmiku temperatuur kuvatakse järjestuses „–24 °C -> –23 °C -> –22 °C -> –21 °C -> –20 °C -> –19 °C -> –18 °C -> –17 °C -> –16 °C -> –15 °C -> –14 °C“.

Märkus Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsteem automaatselt ja salvestatakse seadistatud temperatuur.

1. Kui ekraani lukustus on avatud, vajutage nuppu A (režiimi Auto Set valits), kostub üks

helisignaal, näidik a1 (režiim Auto Set) süttib ja seejärel lülitub sisse funktsioon Auto Set.

2. Kui näidik a1 (režiim Auto Set) süttib, vajutage nuppu A (režiimi Auto Set valits),

kostub üks helisignaal, näidik a1 (režiim Auto Set) kustub ja seejärel lülitub funktsioon Auto Set välja.

Märkus Automaatseadistuse režiimis Auto Set ei saa külmiku ja sügavkülmiku temperatuuri reguleerida. Kui vajutate külmiku või sügavkülmiku temperatuuri reguleerimiseks nuppu D1 (temperatuuri reguleerimise nupp „ -“) või nuppu D2 (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik a1 (Auto S et näidik), mis annab märku, et seda toimingut ei saa teha. Kui režiimis Auto Set on erinevate juhtmeetodite tõttu seadistatud funktsioon Super -Cool või Super -Freeze või Holiday, siis näidik a1 (režiim Auto Set) kustub ja seejärel suletakse režiim Auto Set automaatselt. Energiasäästufunktsioon Holiday Holiday režiim on mõeldud külmiku pikaajaliseks mittekasutamiseks. Kui režiim Holiday on sisse lülitatud, juhitakse sügavkülmikut tavapärasel viisil ja külmiku temperatuur on automaatselt 17 °C. Tegelik temperatuur ei ületa 17 °C, mis hoiab ära ülekuumenemisest tingitud omapärase lõhna ja aitab samal ajal vähendada energiatarbimist.

1. Kui ekraani lukustus on avatud, vajutage nuppu B (režiimi Holiday valits), kostub üks

helisignaal, näidik b (režiim Holiday) süttib ja seejärel lülitub sisse funktsioon Holiday.

2. Kui näidik b (režiim Holiday) süttib, vajutage nuppu B (režiimi Holiday valits), kostub üks

helisignaal, näidik b (režiim Holiday) kustub ja seejärel lülitub funktsioon Holiday välja.

Vajutage 1 kord Näidik sisse lülitatud, Auto Set sisse lülitatud Vajutage 1 kord Näidik välja lülitatud, Auto Set välja lülitatud Vajutage 1 kord Näidik sisse lülitatud, Auto Set sisse lülitatud Vajutage 1 kord Näidik välja lülitatud, Auto Set välja lülitatudKasutamine

Märkus Holiday olekus ei saa külmiku temperatuuri reguleerida. Kui vajutate külmiku temperatuuri reguleerimiseks nuppu D1 (temperatuuri reguleerimise nupp „ -“) või nuppu D2 (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik b (Holiday näidik), mis annab märku, et seda toimingut ei saa teha.

Enne Holiday funktsiooni kasutamist tühjendage külmik, et vältida toidu riknemist. Kui Holiday funktsioon on sisse lülitatud, ei saa samal ajal sisse lülitada funktsiooni Auto Set või Super-Cool. Funktsioon Super-Cool

1. Kui ekraani lukustus on avatud, vajutage nuppu F (Super-Cool valits), kostub üks

helisignaal, näidik f (funktsioon Super-Cool) süttib ja seejärel lülitub funktsioon Super-Cool sisse.

2. Kui näidik f (funktsioon Super-Cool) süttib, vajutage nuppu F (Super-Cool valits),

kostub üks helisignaal, näidik f (funktsioon Super-Cool) kustub ja seejärel lülitub funktsioon Super-Cool välja.

3. Pärast funktsiooni Super-Cool sisselülitamist lülitab külmkapp funktsiooni automaatselt

välja, kui see on seadistatud temperatuuri saavutanud. Kui soovite väljuda käsitsi, võite selle väljalülitamiseks vajutada nuppu F (Super-Cool valits).

Märkus Super-Cool olekus ei saa külmiku temperatuuri reguleerida. Kui vajutate külmiku temperatuuri reguleerimiseks nuppu D1 (temperatuuri reguleerimise nupp „ -“) või nuppu D2 (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik f (Super -Cool näidik), mis annab mär ku, et seda toimingut ei saa teha.

Funktsiooni Super -Cool olekus ei saa funktsiooni Auto-Set või Holiday erinevate juhtrežiimide tõttu korraga sisse lülitada. Kui valite ühe funktsiooni, mis on vastuolus teise funktsiooniga, väljub seade automaatselt algsest funktsioonist.

Vajutage 1 kord näidik sisse lülitatud Vajutage 1 kord Indikaator väljas Indikaator väljasKasutamine

Superkülmutusfunktsioon Super-Freeze (Super-Frz)

1. Kui ekraani lukustus on avatud, vajutage nuppu E (Super-Frz.-i valits), kostub üks

helisignaal, näidik e1 (funktsioon Super-Freeze) süttib ja seejärel lülitub funktsioon Super-Freeze sisse.

2. Kui näidik e1 (funktsioon Super-Freeze) süttib, vajutage nuppu E (Super-Frz.’i valits),

kostub üks helisignaal, näidik e1 (funktsioon Super-Freeze) kustub ja seejärel lülitub funktsioon Super-Freeze välja.

3. Pärast funktsiooni Super-Freeze sisselülitamist lülitab külmkapp funktsiooni

automaatselt välja, kui see on seadistatud temperatuuri saavutanud. Kui soovite väljuda käsitsi, võite selle väljalülitamiseks vajutada nuppu E (Super-Frz.’i valits).

Märkus Super-Freeze olekus ei saa sügavkülmiku temperatuuri reguleerida. Kui vajutate sügavkülmiku temperatuuri reguleerimiseks nuppu D1 (temperatuuri reguleerimise nupp „

või nuppu D2 (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik e1

(Super -Frz.-i näidik), mis annab märku, et seda toimingut ei saa teha. Funktsiooni Super -Freeze olekus ei saa funktsiooni Auto-Set erinevate juhtrežiimide tõttu korraga sisse lülitada. Kui valite ühe funktsiooni, mis on vastuolus teise funktsiooniga, väljub seade automaatselt algsest funktsioonist. Filtri funktsioon Kui külmik on kuus kuud töötanud, süttib meeldetuletuse näidik c3 (filtri lähtestamise funktsioon), et tuletada kasutajatele meelde filtri vahetamise vajadust. Kui filter on vahetatud, vajutage nuppu C (filtri lähtestamise funktsiooni valits) 3 sekundit, et meeldetuletus tühistada. Loendus lähtestatakse, kui esitatakse helisignaal.

Märkus Filtri tavaline tööiga on kuus kuud. Soovitatav on filtrit vahetada iga kuue kuu järel.

Vajutage 1 kord Indikaator sees Vajutage 1 kord Indikaator väljas Indikaator väljas Indikaator sees Vajutage 3 s Indikaator väljasKasutamine

helisignaal, näidik e2 (jäämasina režiim) süttib ja seejärel lülitub jäämasina režiim sisse.

2. Kui näidik e2 (jäämasina režiim) süttib, vajutage 3 sekundit nuppu E (jäämasina režiimi

valits), kostub üks helisignaal, näidik e2 (jäämasina režiim) kustub ja seejärel lülitub jäämasina režiim välja.

Märkus Kui seade sisse lülitatakse, on jäämasin vaikimisi välja lülitatud. Kui te ei vaja pikemat aega jääkuubikuid, lülitage jäämasina funktsioon välja, tühjendage mahuti ja pange puhastatud mahuti tagasi oma kohale. Jäämasinat saab konfigureerida ainult tootja juures või osta edasimüüjalt. Vee sissvoolufunktsioon Mis tahes olekus (lukustatud või lukustamata) vajutage nuppu H1 (vee sissevoolufunktsiooni valits), kostub helisignaal, näidik h1 (vee sissevoolufunktsioon) süttib ja seejärel lülitub vee sissevoolufunktsioon sisse.

1. Kui näidik h1 (vee sissevoolufunktsioon) süttib, siis näidik h2 (jääkuubikufunktsioon)

ja näidik h3 (purustatud jää funktsioon) kustub. Pärast dosaatori laba vajutamist voolab vesi sissevooluavast välja.

Kui vee sissevooluaeg jõuab 150 sekundini, toob külmik kuuldavale helisignaali ja hoiab vett, kuni aeg jõuab 180 sekundini, veevarustus katkeb ja veeklapil käivitub 200 s kaitseaeg, mille lõppedes saab vee võtmist jätkata.

Kui kumulatiivne vee sissevooluaeg jõuab 10 minuti jooksul 5 minutini, aktiveerib veeklapp 10-minutilise kaitseaja ja seejärel saab vee sissevoolu jätkata. Näidik sisse lülitatud, jäämasina funktsioon sisse lülitatud Vajutage 3 s Näidik välja lülitatud, jäämasina funktsioon välja lülitatud Vajutage 3 s Vajutage 1 kord Näidik sisse lülitatud, vee sissevoolufunktsioon sisse lülitatudKasutamine

Jääkuubiku funktsioon Mis tahes olekus (lukustatud või lukustamata) vajutage nuppu H2 (jääkuubikufunktsiooni valits), kostub helisignaal, näidik h2 (jääkuubikufunktsioon) süttib ja seejärel lülitub jääkuubikufunktsioon sisse.

1. Kui näidik h2 (jääkuubikufunktsioon) süttib, siis näidik h1 (vee sissevoolu funktsioon)

ja näidik h3 (purustatud jää funktsioon) kustub. Pärast dosaatori mikrolüliti vajutamist voolavad sissevooluavast välja jääkuubikud.

Kui jäämasin ühendatakse esmakordselt töötamiseks elektriga, lülitatakse jääkuubikute funktsioon vaikimisi välja.

Vajutage dosaatori mikrolülitit, mille tuli süttib, kui selle kate on lahti. Seejärel hakkab jääpurustamise mootor jääkuubikute lükkamiseks vastupäeva pöörlema. Lõdvendage dosaatori mikrolülitit, jääpurustamismootor seiskub, dosaatori kate sulgub ja tuli kustub 5 sekundi pärast.

Jääkuubikute olekus, kui jääkuubikute aeg on pikem kui 50 sekundit, hakkab kostuma helisignaal, mis annab kasutajatele märku (koputab), et see tuleb välja lülitada. Kui aeg jõuab 1 minutini, on see sunnitud jääkuubikute valmistamise peatama ja on sisse lülitatud, kui lülitit järgmisel korral vajutatakse.

Kui jääkuubikute valmistamise ajal külmiku uks avatakse, peatub jääd ette andev mootor, dosaatori kate sulgub, dosaatori tuli lülitub välja ja jääkuubikute valmistamine seiskub.

6. Kui külmkapi uks on avatud, ei ole lubatud jääd võtta.

Purustatud jää funktsioon Mis tahes olekus (lukustatud või lukustamata) vajutage nuppu H3 (purustatud jää valits), kostub helisignaal, näidik h3 (purustatud jää funktsioon) süttib ja seejärel lülitub purustatud jää funktsioon sisse.

Vajutage 1 kord Näidik sisse lülitatud, jääkuubikufunktsioon sisse lülitatud Vajutage 1 kord Näidik sisse lülitatud, purustatud jää funktsioon sisse lülitatudKasutamine

Märkus Kui näidik h3 (purustatud jää funktsioon) süttib, siis näidik h1 (vee sissevoolu funktsioon)

näidik h2 (jääkuubikufunktsioon) kustub. Pärast jaoturi mikrolüliti vajutamist voolab sisselaskeavast välja purustatud jää.

Vajutage dosaatori mikrolülitit, mille tuli süttib, kui selle kate on lahti. Seejärel hakkab jääpurustamise mootor jääkuubikute lükkamiseks päripäeva pöörlema. Lõdvendage dosaatori mikrolülitit. Jääpurustamismootor seiskub, dosaatori kate sulgub ja tuli ku stub

sekundi pärast. Purustatud jää olekus, kui purustatud jää aeg on pikem kui 50 sekundit, hakkab kostuma helisignaal, mis annab kasutajatele märku (koputab), et see tuleb välja lülitada. Kui aeg jõuab

minutini, on see sunnitud purustatud jää valmistamise peatama ja on sisse lülitatud, kui lülitit järgmisel korral vajutatakse. Kui purustatud jää valmistamise ajal külmiku uks avatakse, peatub jääd ette andev mootor, dosaatori kate sulgub, dosaatori tuli lülitub välja ja jää purustamine valmistamine seiskub. Kui külmkapi uks on avatud, ei ole lubatud jääd purustada. Avatud ukse helisignaal Kui mõni uks jääb liiga kauaks lahti või ei ole korralikult suletud, teeb külmik määratud intervallide järel piiksu, et tuletada meelde, et uks tuleb õigeaegselt sulgeda. Voolukatkestuse aegne sätete talletamine Seade peab meeles väljalülitamise hetkel olnud tööoleku. Pärast uuesti sisselülitamist jätkab see tööd vastavalt seadistusele enne väljalülitamist. Jää- ja veedosaatori kasutamine Vajutage korduvalt jaoturi valikunuppu, kuni süttib tuli indikaatori kohal, mida valgustada soovite. Vajutage jaoturi laba (1) klaasi või muu mahutiga, et väljastada jääkuubikuid, vett või purustatud jääd.Kasutamine

1. Jälgige, et külmiku temperatuur oleks 5 °C või sellest madalam.

2. Soe toit tuleb enne külmkappi panemist toatemperatuurile jahutada.

3. Teatavad külmkapis hoitavad toiduained tuleks enne külmikusse panemist pesta

4. Säilitatav toit peab lõhnade levimise või maitse muutumise vältimiseks hermeetiliselt

5. Ärge säilitage liiga suures koguses toitu. Jätke toiduainete vahele ruumi, et külm õhk

saaks nende ümber liikuda – see tagab tõhusama ja ühtlasema jahutuse.

6. Igapäevaselt tarbitavaid toiduaineid tuleks hoida riiuli eesmises servas.

7. Paigutage toiduained õhuvoolu tagamiseks siseseintest veidi kaugemale. Ärge hoidke

toiduaineid kindlasti külmiku tagaseina vastas, sest sinna paigutatud toit võib külmuda. Vältige toidu (eriti õlise või happelise toidu) otsest kokkupuudet külmkapi sisekülgedega, sest õli/hape võib neid kahjustada. Kõrvaldage külmkappi jäänud õli-/happejäägid.

8. Sulatage külmutatud toiduaineid külmiku kambris. Seeläbi langetavad külmutatud

toiduaineid kambri temperatuuri ja aitavad säästa elektrienergiat.

9. Külmkapis hoidmine võib kiirendada teatavate puu- ja köögiviljade (näiteks kabatšokkide,

meloni, papaia, banaanide, ananassi jms) roiskumist. Seetõttu ei ole soovitatav neid külmkapis hoida. Külmikus hoidmine võib aga kiirendada mõningate roheliste puuviljade järelvalmimist. Toatemperatuuril tuleks hoida sibulat, küüslauku, ingverit ja muid juurvilju.

10. Ebameeldiv lõhn külmikus viitab sellele, et midagi on maha valgunud ja vajalik on külmkapi

puhastamine. Vaadake osa „HOOLDUS JA PUHASTAMINE“.

11. Toiduained tuleb nende omadustest lähtuvalt erinevatesse kohtadesse paigutada.

– munad, konservid, vürtsid jne 3/4/5 – joogid ja vedelad toiduained

– marineeritud ja konserveeritud toiduained jne

– puu- ja köögiviljad, aedsalat jne

– küpsetatud liha, vorstid jneKasutamine

NÕUANDED VÄRSKE TOIDU SÄILITAMISEKS Toiduainete sügavkülmikus säilitamine

1. Jälgige, et sügavkülmiku temperatuur oleks –18 °C.

2. Kui vajalik on täiendavate toiduainete külmutamine, on 12 tundi enne seda soovitatav

lülitada sisse kiirkülmutusfunktsioon Super-Freeze; väiksemate koguste korral piisab 4–6 tunnist.

3. Soe toit tuleb enne sügavkülmiku kambrisse panemist toatemperatuurile jahutada.

4. Väikesteks portsjoniteks lõigatud toiduained külmuvad kiiremini ning neid on lihtsam

sulatada ja küpsetada. Soovituslikult võiks üks portsjon kaaluda vähem kui 2,5 kg.

5. Toiduained tuleks enne sügavkülmikusse panemist pakendada. Pakendi välispind

peab olema kuiv, et säilituskotid üksteise külge ei jääks. Pakkevahendid peavad olema lõhnatud, õhukindlad, mittemürgised ja toksiinideta.

6. Märkige pakendile külmutamise kuupäev, säilitusaeg ja toiduaine nimetus – see aitab

vältida erinevatele toiduainetele kohalduvate säilitustähtaegade ületamist.

7. HOIATUS! Hape, leelis, sool ja muud ained võivad sügavkülmiku sisepinda kahjustada.

Ärge asetage selliseid aineid sisaldavaid toiduaineid (näiteks merekala) otse sisepinnale. Sügavkülmikusse loksunud soolane vesi tuleb koheselt eemaldada.

8. Ärge ületage toiduainete tootjate määratletud soovituslikke säilitusaegu.

Võtke sügavkülmikust välja vaid vajalik kogus toitu.

9. Toiduained tuleb nende omadustest lähtuvalt erinevatesse kohtadesse paigutada.

- Vähem kaalukad esemed, nagu jäätis, köögiviljad, leib jne.

- Suured/raskemad toiduportsjonid, näiteks kondiga liha grillimiseks jne.

1. Jahutuse tagamiseks jälgige, et toiduainete ja sensori vahekaugus oleks suurem

Jahutusefekti tagamiseks jätke alumine sahtel seadme töötamise ajaks seadmesse.

Jääd sisaldavaid toiduaineid (nt jäätist jne) tuleb hoida külmkambris, mitte pudelihoidjates. Temperatuuri muutused, millega pudelihoidjad kokku puutuvad, mis on tingitud ukse avamisest ja sulgemisest, võivad toitu sulatada.

4. Sulatatud toit tuleb tarbida võimalikult kiiresti. Sulatatud toiduaineid ei tohi ilma eelnevalt

küpsetamata uuesti külmutada – need võivad muutuda kasutuskõlbmatuks.

Ärge pange sügavkülmiku kambrisse ülemäärases koguses uusi toiduaineid. Arvestage sügavkülmiku külmutusvõimsusega – vaadake osa „TEHNILISED ANDMED“ või andmesildil välja toodud spetsifikatsioone.

Toiduaineid võib sügavkülmikus, mille temperatuur on vähemalt –18 °C, nende omadustest lähtuvalt 2–12 kuud hoida (näiteks liha võib säilitada 3–12 kuud ja köögivilju 6–12 kuud)

Värske toidu külmutamisel vältige selle kokkupuudet juba külmutatud toiduainetega. Kohaldub sulamisoht!

Sulatage külmutatud toiduaineid külmikus. Seeläbi langetavad külmutatud toiduaineid kambri temperatuuri ja aitavad säästa elektrienergiat. Järgige poest ostetud külmutatud toiduainete säilitamisel alljärgnevaid suuniseid.

1. Järgige säilitusaja osas tootjapoolseid soovitusi. Ärge ületage soovituslikku

2. Külmutatud toiduainete ostmise ja sügavkülmikusse panemise vaheline aeg peab olem

õimalikult lühike – see aitab toidu kvaliteeti alal hoida.

3. Ostke külmutatud toiduained, mida on säilitatud temperatuuril –18 °C või madalam

4. Hoiduge selliste toiduainete ostmisest, mille pakendil on jää või härmatis, mis viitab

sellele, et tooted võivad olla osaliselt sulanud ja seejärel uuesti külmutatud. Säilitusaegne vahepealne temperatuuri tõus mõjutab toidu kvaliteeti.Kasutamine

Nõuanded energiatarbe vähendamiseks ▶ Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE“).

Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.

Energiatarve suureneb mõningate funktsioonide (näiteks kiirkülmutusfunktsiooni POWER-FREEZE) kasutamisel.

Laske soojal toidul enne selle külmkappi panemist maha jahtuda.

Hoidke seadme ust võimalikult vähest aega avatuna.

Õhuvoolu takistuste välistamiseks ärge täitke külmkappi liigselt.

Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku.

Uksetihend peab olema puhas, et uks korralikult sulguks.

Sulatage külmutatud toiduaineid külmiku kambris.

Kõige energiasäästlikum konfiguratsioon nõuab, et seadme sahtlid, toidukast ja riiulid oleksid tehaseseisukorras ning toit tuleks paigutada nii kaugele kui võimalik ilma õhukanali väljalaskeavasid blokeerimata.Seadme tutvustus

Seadme tutvustus Reguleeritavad riiulid

Riiulite kõrgust saab hoiustamisvajadustest lähtuvalt kohandada.

Riiuli ümberpaigutamiseks eemaldage see esmalt, tõstes selle tagaserva ① ja tõmmates selle välja ②.

Riiuli uuesti külmikusse paigutamiseks asetage see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud

MÄRKUS Veenduge, et riiul on ühetasaselt paigutatud.

Ukseriiulid/pudelihoidiku saab puhastamiseks eemaldada:

Asetage käed riiulite / pudelihoidiku mõlemale küljele, tõstke seda ülespoole ① ja tõmmake välja ②.

Ukseriiuli/pudelihoidiku tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Eemaldatav sahtel Sahtli väljavõtmiseks tõmmake see maksimaalselt välja ①, tõstke ja eemaldage ②. Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Jäämahuti Jää valmistamise peatamine Kui pikema aja jooksul ei ole jääd ega vett tarvis, võib veevarustuse ja seadme vahelise ventiili välja lülitada. Jääkast tuleb lõhnade tekkimise vältimiseks puhastada, kuivatada ja seadmesse tagasi panna.Seadme tutvustus

Jäämahuti eemaldamine

Haarake mõlemast külgkäepidemest.

Tõmmake mahuti välja.

Jäämahuti paigaldamine Jäämahuti uuesti paigaldamiseks peab jäämahuti taga olev U-kujuline klamber (joonisel 2 nr 1) olema joondatud vastava metallkonstruktsiooniga. Tehke joonisel 1 toodud toimingud vastupidises järjekorras.

MÄRKUS Niiskus võib jääkasti kondenseerida ja jäätada.

Joonis 2 Joonis 1Hooldus ja puhastamine

Hooldus ja puhast amine HOIATUS! Enne puhastamist lahutage seade vooluvõrgust. Puhastamine Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi. Külmkappi tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS! ▶ Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.

Ärge pihustage ega loputage seadet puhastamise ajal.

Ärge kasutage seadme puhastamiseks veepihustit ega auru.

Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.

Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad.

Kütteperioodil kontrollige külmutatud toiduainete seisundit.

Puhastage seadme sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud svammiga.

Puhastage külmiku sisemust ja välispinda, sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste jne, pehme rätiku või käsnaga, mis on kastetud sooja vette (millesse võib lisada neutraalset pesuvahendit).

2. Vedeliku mahavalgumise korral eemaldage kõik määrdunud osad, loputage otse voolava

veega, kuivatage ja asetage tagasi külmkappi.

3. Mahavoolanud koore (nt koor, sulav jäätis) korral eemaldage kõik saastunud osad,

asetage need mõneks ajaks sooja vette temperatuuril umbes 40 °C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse.

4. Kui külmiku sisse (riiulite või sahtlite vahele) satub mõni väike osa või komponent,

kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega. ▶ Loputage ja kuivatage pehme riidelapiga. ▶ Ärge puhastage seadme osi nõudepesumasinas. ▶ Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada. Sulatamine Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.Hooldus ja puhastamine

Valgusdioodi vahetamine

HOIATUS! Ärge asendage valgusdioodiga valgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik. Valgusallikaks on valgusdiood, millel on väike energiatarve ja pikk kasutusiga. Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS“. Valgusallikat (ainult LED) võib vahetada ainult asjatundja.

Toode sisaldab G-klassi valgusallikat. Külmkapi sektsioon Pinge Energiatõhususe klass Mudel Külmik 12 V

Jäämahuti puhastamine Puhastage jäämahutit regulaarselt sooja veega, eriti kui jääkuubikud on vanad ja kaua seisnud. Kuivatage mahuti korralikult enne selle seadmesse tagasi panemist, et vältida jääkuubikute kleepumist seinte külge. Pikaajaline mittekasutamine Toimige alljärgnevalt, kui te ei kavatse külmkappi pikemal ajaperioodil kasutada ning te ei soovi aktiveerida külmiku energiasäästufunktsiooni Holiday. ▶ Võtke toiduained külmkapist välja. ▶ Lahutage toitekaabel. ▶ Puhastage seadet eespool kirjeldatud viisil. ▶ Hoidke uksed lahti, et vältida halbade lõhnade teket seadme sees.

MÄRKUS Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik. HSW59F18DIMMHSW79F18DIPTHSW79F18DIGBHSW79F18DIGWHSW79F18DIPTHSW79F18DIGBHSW79F18DIGWHooldus ja puhastamine

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.

2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.

3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui

45 kraadi. HOIATUS! ▶ Ärge tõstke külmkappi selle käepidemetest. ▶ Ärge asetage seadet horisontaalselt põrandapinnale. Filtri vahetamine Veefiltrit tuleb vahetada umbes iga 6 kuu järel, kui näidik c3 (filtri lähtestamise funktsioon) süttib. Asendusveefiltri ostmiseks: - Kasutage asenduskassetti: HRXWF, - Külastage kohalikku edasimüüjat või edasimüüjat. Täiendava abi saamiseks külast age mei e veebisaiti www.haierspares.eu Märkus ▶ Veefiltri vahetamine põhjustab väikese veekoguse (umbes 1 unts või 25 cm3) äravoolu. ▶ Lekkiva vee kogumiseks mähkige veefiltri katte esiosa ümber riie. Hoidke veefiltrit pärast eemaldamist püstiasendis, et vältida järelejäänud vee lekkimist.

1. Vajutage ülemise katte keskosa ja keerake katet alla.

2. Eemaldage ühekordselt kasutatav veefilter.

3. Asendage see uue veefiltriga. Sisestage uus filter filtripeasse ja keerake seda päripäeva,

kuni nool uuel filtril joondub noolega filtripeal. Lükake filter tagasi sahtlisse.

4. Sulgege veefiltri kate.Hooldus ja puhastamine

6. Laske veel umbes 5 minutit voolata, et kõrvaldada sinna jäänud õhk ja saasteained.

ETTEVAATUST! ▶ Kui filtreid ei vahetata vajaduse korral või kasutatakse Haieri heakskiiduta veefiltreid, võib filtrikassett lekkida ja põhjustada varalist kahju. Veefilter Mudel: Haier HRXWF ▶ IAPMO R&T poolt NSF/ANSI standardite 42, 53, 401 ja P473 kohaselt sertifitseeritud süsteem andmelehel ja aadressil iapmort.org täpsustatud nõuete vähendamiseks. ▶ Tegelik toimivus võib olenevalt kohalikest veeoludest erineda. Rakendusjuhised/veevarustuse parameetrid Teenindusvoog: 0,5 g/min (1,89 l/min) Veevarustus: Joogivesi Veesurve: 25-120 psi (172-827 kPa) Veetemperatuur: 0,6–38 °C Maht: 170 gallonit (643,5 liitrit)Hooldus ja puhastamine

On oluline, et tootja soovitatud paigaldus-, hooldus- ja filtrivahetusnõuded oleksid täidetud, et toode toimiks nii, nagu reklaamitud. Garantiiteavet vaadake paigaldusjuhendist.

Märkus Kuigi testimine viidi läbi standardsetes laboritingimustes, võivad tegelikud tulemused varieeruda. Asenduskassett: HRXWF Asenduselementide hinnangulised kulud leiate meie veebisaidilt www.haierspares.eu.

HOIATUS! ▶ Saasteainete allaneelamisega seotud riski vähendamiseks:

Mitte kasutada mikrobioloogiliselt ohtliku või tundmatu kvaliteediga veega ilma piisava desinfitseerimiseta enne ja pärast süsteemi. Ummistuste vähendamiseks sertifitseeritud süsteeme võib kasutada desinfitseeritud vees, mis võib sisaldada filtreeritavaid tsüste.

Märkus Vee lekke- või üleujutusohu vähendamiseks ja filtri optimaalse jõudluse tagamiseks toimige järgmiselt.

Enne süsteemi paigaldamist ja kasutamist lugege ja järgige kasutusjuhiseid.

Paigaldamine ja kasutamine PEAB vastama kõigile riiklikele ja kohalikele sanitaartehnilistele eeskirjadele.

Ärge paigaldage seadet, kui veesurve ületab 827 kPa (120 psi). Kui teie veesurve ületab 552 kPa (80 psi), peate paigaldama rõhupiirikuklapi. Kui te ei ole kindel, kuidas veesurvet kontrollida, võtke ühendust sanitaartehnikuga.

Ärge paigaldage seadet kohtadesse, kus võib esineda hüdraulilisi lööke. Sellise ohu korral peate paigaldama hüdrauliliste löökide tõkesti. Kui te ei ole kindel, kuidas seda seisundit kontrollida, võtke ühendust sanitaartehnikuga.

Ärge paigaldage kuumaveetorustikule. Selle filtrisüsteemi maksimaalne vee töötemperatuur on 38 °C.

Kaitske filtrit külmumise eest. Tühjendage filter, kui temperatuur langeb alla 0,6 °C.

Vahetage ühekordselt kasutatavat filtrikassetti iga kuue kuu järel või varem, kui täheldate vee voolukiiruse märgatavat vähenemist.

Ühekordselt kasutatava filtrikasseti asendamata jätmine soovitatud ajavahemike järel võib vähendada filtri jõudlust ja põhjustada pragusid filtri korpuses, põhjustades veelekkeid või vee sissevoolu.

Süsteemi on testitud vastavalt standarditele NSF/ANSI 42, 53, 401 ja P473 allpool loetletud ainete vähendamiseks. Näidatud ainete kontsentratsioon süsteemi sisenevas vees vähendati kontsentratsioonini, mis on väiksem või võrdne süsteemist väljuva vee lubat

piirnormiga, nagu on sätestatud NSF/ANSI 42, 53, 401 ja P473.Tõrkeotsing

Tõrk eots in g Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS“.

HOIATUS! ▶ Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast.

Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused.

Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Probleem Võimalik põhjus Võimalik lahendus Kompressor ei tööta.

• Toitepistik ei ole vooluvõrku ühendatud.

• Ühendage toitepistik.

• Aktiveeritud on seadme sulatustsükkel

• See on automaatse sulatamise korral normaalne Seade käivitub sageli või on selle käitustsükkel liiga pikk.

• Sise- või välistemperatuur on liiga kõrge.

• Sellisel juhul on normaalne, kui käitustsükkel on tavalisest pikem.

• Seade on olnud pikemat aega välja lülitatud.

• Üldjuhul kulub seadmel ette nähtud temperatuuri saavutamiseks 8–12 tundi.

• Seadme uks ei ole korralikult suletud.

• Sulgege uks/sahtel, kontrollige, kas seade paikneb ühetasasel pinnal, ning veenduge, et mõni toiduaine või anum ei takista ukse sulgemist.

• Ust avatakse liiga sageli või hoitakse seda liiga kaua lahti.

• Hoiduge ukse/sahtli liiga sagedasest avamisest.

• Sügavkülmiku kambrile on valitud liiga madal temperatuuri säte.

• Tõstke temperatuuri sätet, kuni saavutate rahuldava külmkapi temperatuuri. Külmkapi temperatuuri stabiliseerumiseks kulub 24 tundi.

• Ukse tihend on määrdunud, kulunud, pragunenud või mittesobiv.

• Puhastage ukse/sahtli tihend või laske klienditeenindusel see asendada.

• Õhuringlus ei vasta nõuetele.

• Tagage küllaldane ventilatsioon. Külmkapi sisemus on määrdunud ja/või lõhnab.

• Vajalik on külmkapi sisemuse puhastamine.

• Puhastage külmkapi sisemus.

• Külmkapis hoitakse intensiivse lõhnaga toitu.

• Pakendage toit korralikult ja õhukindlalt.Tõrkeotsing

Probleem Võimalik põhjus Võimalik lahendus Seadmest kostab anomaalseid helisid.

• Seade ei paikne ühetasasel pinnal.

• Reguleerige seadme nivelleerimiseks jalgu.

• Seade on mõne läheduses paikneva eseme vastas.

• Eemaldage seadme vahetust ümbrusest esemed. Seadme sisetemperatuur ei ole piisavalt madal.

• Temperatuur on seadistatud liiga kõrgele sättele. Külmkappi on pandud liiga soe toit.

• Lähtestage temperatuur.

• Külmkapis hoitakse liiga paljusid toiduaineid.

• Jahutage soe toit enne selle külmkappi panemist.

• Toiduained on üksteisele liiga lähedale paigutatud.

• Jälgige, et säilitatavate toiduainete kogus poleks ülemäära suur.

• Seadme uks/sahtel ei ole korralikult suletud.

• Jätke vajaliku õhuvoolu tagamiseks toiduainete vahele veidi ruumi.

• Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.

• Hoiduge ukse/sahtli liiga sagedasest avamisest. Seadme sisetemperatuur on liiga madal.

• Temperatuur on seadistatud liiga madalale sättele. Funktsioon Super-Frz/ Super-Cool on aktiveeritud või töötab liiga kaua.

• Lülitage Super-Frz/ Super-Cool funktsioon välja Külmiku kambris tekib kondensaat.

• Ümbritsev keskkond on liiga soe ja liiga niiske.

• Tõstke temperatuuri sätet.

• Seadme uks/sahtel ei ole korralikult suletud.

• Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.

• Hoiduge ukse/sahtli liiga sagedasest avamisest.

• Toiduanumad või vedelikke sisaldavad nõud on katmata.

• Laske kuumal toidul enne selle külmkappi panemist toatemperatuurile jahtuda ning katke toidud ja vedelikud. Külmkapi välispinnale, uste vahele või ukse ja sahtli vahele koguneb kondensaati.

• Ümbritsev keskkond on liiga soe ja liiga niiske.

• See on niisketes ilmastikuoludes normaalne ja muutub niiskustaseme langedes.

• Uks ei ole nõuetekohaselt suletud. Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat.

• Jälgige, et uks/sahtel oleks korralikult suletud.Tõrkeotsing

Probleem Võimalik põhjus Võimalik lahendus Sügavkülmiku kambris on liigselt jääd ja härmatist.

• Toiduained ei olnud nõuetekohaselt pakendatud.

• Pakendage toiduained alati korralikult.

• Seadme uks/sahtel ei ole korralikult suletud.

• Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.

• Hoiduge ukse/sahtli liiga sagedasest avamisest.

• Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv.

• Puhastage ukse/sahtli tihend või laske see uuega asendada.

• Sees ei võimalda miski ust/sahtlit korralikult sulgeda.

• Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riiulid, ukseriiulid või külmkapis olevad toiduanumad ümber. Külmkapi küljed ja ukseliist soojenevad.

• See on normaalne. Seadmest kostab anomaalseid helisid.

• Seade ei paikne ühetasasel pinnal.

• Reguleerige seadme nivelleerimiseks jalgu.

• Seade on mõne läheduses paikneva eseme vastas.

• Eemaldage seadme vahetust ümbrusest esemed. Seadmest kostab vee voolamisele sarnane tasane heli.

• Kondensniiskust vähendav süsteem on sisse lülitunud

• See aitab vältida kondenseerumist ja on normaalne Seadme sisevalgusti või jahutussüsteem ei tööta.

• Toitepistik ei ole vooluvõrku ühendatud.

• Ühendage toitepistik.

• Seadme toitevarustus puudub.

• Kontrollige ruumi elektrivarustust. Vajadusel helistage elektriettevõttesse.

• Valgusdioodiga valgusti on kahjustunud.

• Helistage valgusti asendamiseks teenindusse. Vesi lekib või tilgub veedosaatori väljavoolutorust.

• Veepaak ei ole õigesti paigaldatud

• Paigaldage veepaak külmkapi ukse sisse ja veenduge, et see on täielikult ukse sisse lükatud.

• Veemahuti tila ei ole paagi külge kruvitud.

• Veetila kruvitakse kindlalt veepaagi külge.

• Veetilal puudub valge silikoonist rõngastihend.

• Kontrollige, et veetilal on paagipoolses otsas valge silikoonist rõngastihend, enne kui veetila veepaagi külge paigaldate.Tõrkeotsing

Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/. Seejärel valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks. Voolukatkestus Voolukatkestuse korral peaks toit umbes 5 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel. ▶ Avage ust/sahtlit nii harva kui võimalik. ▶ Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid. ▶ Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 5 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni. ▶ Kohe pärast toitevarustuse taastumist on vajalik toiduainete ülevaatus. ▶ Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane).

MÄRKUS. Voolukatkestuse aegne sätete talletamine Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.Paigaldamine

Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. ▶ Võtke seade pakendist välja. ▶ Eemaldage kõik pakendi komponendid. Keskkonnatingimused Toatemperatuur peaks alati jääma vahemikku 10–43 °C, sest see võib mõjutada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse. - Subnormaalne (SN): see külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril 10 °C kuni 32 °C. - Parasvööde (N): see külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril 16 °C kuni 32 °C. - Subtroopiline (ST): see külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril 16 °C kuni 38 °C.

MÄRKUS Autonoomne külmutusseade ei ole mõeldud kasutamiseks integreeritud seadmena.Paigaldamine

Vee ühendamine seadmega

Lükake veetoru kindlalt vee sisselaskeklapile ja pingutage kaelamutrit. Veetoru tuleb keskelt pooleks lõigata ning üht poolt kasutada ja teine varuosaks jätta.

Ühendamine veekraaniga See funktsioon on saadaval ainult mõnel mudelil.

Lükake veetoru tarvikutega kaasasoleva kraaniliitmiku avasse. Toru tuleb kindlalt kinni hoida, kui liitmik torule surutakse.

Veenduge, et kummiseib on kinnitatud kraaniliitmiku siseküljele, enne kui selle kraani külge kruvite.

Vajalikuks võib osutuda eraldi liitmiku või adapteri ostmine

kui teie kraaniliitmik ei vasta kaasasoleva liitmiku keermesuurusele.

Veeühenduse kontrollimine See funktsioon on saadaval ainult mõnel mudelil. ▶ Lülitage veevarustus ja seade sisse. Kontrollige hoolikalt kõiki liitmikke, et need ei lekiks halvasti paigaldatud voolikute tõttu. ▶ Vajutage 3Sec. Filter Reset nupp kolmeks sekundiks. Uus veefilter on aktiveeritud. ▶ Asetage tops veemahuti alla veendumaks, et vesi voolab läbi seadme. ▶ Kontrollige veel kord ühendustoru ja ühendusi, et neis ei oleks lekkeid.Paigaldamine

HOIATUS! ▶ Veenduge alati, et ühendused oleksid kindlad, kuivad ja lekkevabad.

Jälgige, et voolik ei oleks surve all, väändunud ega paindunud.

Seadme tsentreerimine ja nivelleerimine Seade tuleb paigutada ühetasasele

ja stabiilsele pinnale.

Reguleerige jalad soovitud kõrgusele. Veenduge, et vahekaugus hingepoolest seinast on vähemalt 10 mm.

Kontrollige seadme stabiilsuse hindamiseks selle diagonaaltelgi. Mõningane kalle kummaski suunas peaks olema ühesugune. Muidu võib karkass deformeeruda, mis võib põhjustada uksetihendite lekke. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist.

Uste täppisreguleerimine Kui uksed ei ole pärast uste jalgade abil loodimist ikka veel ühel tasandil, saab selle ebakõla kõrvaldada, keerates mutrivõtmega külmutusukse paremas alumises nurgas olevat hinge tõstevõlli (joonis 8)

Keerake mutrivõtmega tõstevõlli päripäeva madalama ukse kõrgusele (joonis 9).

Keerake mutrivõtmega tõstevõlli vastupäeva,

et ust tõsta (joonis 10).

HOIATUS! Ärge reguleerige hinge tõstevõlli liigselt, kuna see võib põhjustada võlli algsest lukustatud asendist vallandumise. (Reguleeritav kõrgusvahemik: 3 mm)

Ooteaeg Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Õli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist vähemalt kaks tundi, et õli saaks tagasi kapslisse valguda. Seadme vooluvõrku ühendamine Enne seadme vooluvõrku ühendamist kontrollige, kas: ▶ toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele; ▶ pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid; ▶ toitepistik ja pistikupesa vastavad nõuetele. Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS! Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti). Uste eemaldamine ja paigaldamine Kui teil on vaja seadme uksed eemaldada, järgige allolevaid ukse eemaldamise ja paigaldamise juhiseid.

HOIATUS! ▶ Enne toiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast.

Seade on raske. Seda peab teisaldama vähemalt kaks inimest.

Ärge kallutage seadet üle 45 kraadi ega pange seda horisontaalsesse asendisse.

Uks võib kukkuda ja inimesi vigastada või selle käigus kahjustada saada. Ukse eemaldamisel ja paigaldamisel olge tähelepanelik.Paigaldamine

1. Vabastage seadme põhjas vasakul eesnurgas

kahe veeliitmiku vasakpoolne külg: pressige ja hoidke äärikut näidatud viisil ja eemaldage veetoru. (Joonis 11).

kate (joonis 12). Sügavkülmiku ukse eemaldamisel lahutage kõik juhtmed, välja arvatud maandusjuhe.

3. Keerake lahti ülemist hinge paigal hoidvad

kruvid ja eemaldage seejärel hing (joonis 13).

Tõstke ust selle eemaldamiseks (joonis 14). Sügavkülmiku ukse eemaldamisel tõstke seda piisavalt kõrgele, et tõmmata välja seadme põhjas olev veeühendus.

Paigaldage uks, tehes eemaldamistoimingud vastupidises järjekorras. Veenduge, et maanduskaabel oleks kruviga kinnitatud.

MÄRKUS: külmiku uks Pildid näitavad sügavkülmiku ukse eemaldamist. Külmiku ukse korral kasutage vastavaid osi teisel pool.

Joonis 13 Joonis 14 Joonis 12 Joonis 11Tehnilised andmed

Tehnilised andmed Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid Tootemark Haier Mudeli nimi / identifikaator Mudeli kategooria Külmik-sügavkülmik Energiatõhususe klass

Aastane energiatarbimine (kWh aasta kohta) (1)

Sügavkülmiku maht (L)

Tärnides väljendatud hinnang Töötemperatuuriga > 14 °C muud sektsioonid Ei kohaldu Külmavaba süsteem Jah Külmutusvõimsus (kg 24 tunni kohta)

Kliimaklass (2) SN-N-ST Müraklass ja õhus leviva müra tase (db(A) re 1pW) C(36) Temperatuuri tõusu aeg (h)

Jäätegemisvõimekus 0,8 kg/24h Seadme tüüp Autonoomne

• Jah, esiletõstetud (1) Põhineb standarditele vastavuse 24-tunnise testi tulemustel. Tegelik tarbimine sõltub seadme kasutusalast ja asukohast. (2) Kliimaklass SN: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 10 °C ja 32 °C Kliimaklass N: seade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril 16 °C kuni 32 °C Kliimaklass ST: seade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril 16 °C kuni 38 °C Täiendavad tehnilised andmed Pinge/sagedus 220–240 V / 50 Hz Sisendvool (A)

Sulatuse sisendvõimsus (W)

Klienditeenindus Küsimuste korral pöörduge ettevõtte Haier klienditeeninduse poole. Tungivalt soovitatav on kasutada originaalvaruosi. Seadmega seotud probleemide puhul vaadake esmalt osa „Veaotsing“. Kui seal täpsustatud meetmed ei kõrvalda probleemi: ▶ võtke ühendust kohalikuga edasimüüjaga või ▶ helistage ettevõtte Euroopa kõnekeskusesse (telefoninumbrid on välja toodud allpool) või ▶ teeninduse ja toe ala aadressil www.haier.com, kus saate teenuse aktiveerida ▶ nõuda ja leida ka KKK-sid. Teenindusega ühendust võttes peavad teil käepärast olema alljärgnevad andmed. Vastav teave on välja toodud andmesildil.

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti. Ettevõtte kõnekeskused Euroopas Riik* Telefoninumber Tariif Haier Italy (IT)

• Külmutusseadme garantii kestus: Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta. *Seadme remondiks vajalike varuosade periood: Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist. Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist. *Lisateavet toote kohta leiate aadressilt https://eprel.ec.europe.eu/ või skannides seadmega kaasasoleval energiamärgisel olevat QR-koodi.Sisältö
