BEDIENUNGSANLEITUNG SMMA 250 IGBT Stamos

SYMBOLE Lesen Sie die Bedienungsanleitung sorgfältig. Elektrische Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Das Gerät entspricht der CE-Erklärung. Es ist Ganzkörperschutzkleidung zu verwenden. Achtung! Schutzhandschuhe tragen. Es sind Schutzbrillen zu verwenden. Es sind Schutzschuhe zu verwenden. Achtung! Heiße Oberäche- Verbrennungsrisiko. Achtung! Brand- oder Explosionsrisiko. Warnung! Schädliche Dämpfe, Vergiftungsgefahr. Gase und Dämpfe können für die Gesundheit gefährlich sein. Beim Schweißen werden Schweißgase und -dämpfe freigesetzt. Das Einatmen dieser Substanzen kann gefährlich für die Gesundheit sein. Es ist eine Schweißmaske mit Schutzlter zu verwenden. ACHTUNG! Schädliche Strahlung des Schweißbogens.

ACHTUNG! Die Bilder in der vorliegenden Anleitung sind Übersichtsbilder und können in Bezug auf einzelne Details von dem tatsächlichen Aussehen abweichen. Die ursprüngliche Bedienungsanleitung ist die deutschsprachige Fassung. Sonstige Sprachfassungen sind Übersetzungen aus der deutschen Sprache.

1. SICHERHEITSHINWEISE

1.1 ALLGEMEINE BEMERKUNGEN

• Man hat für die eigene, sowie für die Sicherheit Dritter zu sorgen und die in der Bedienungsanleitung enthaltenen Anweisungen genau zu befolgen.

• Für die Inbetriebnahme, Bedienung, Reparatur und den Maschinenbetrieb dürfen nur entsprechend qualizierte Personen zuständig sein.

• Das Gerät ist ausschließlich gemäß seines Zweckes zu benutzen.

1.2 VORBEREITUNG DER SCHWEISSARBEITSSTELLE

BEIM SCHWEISSEN KANN ES ZUM BRAND ODER ZUR EXPLOSION KOMMEN

• Die Sicherheits- und Arbeitsschutzvorschriften in Bezug auf Schweißen sind zu befolgen. Die Arbeitsstelle muss mit geeignetem Feuerlöscher ausgerüstet werden.

• Das Schweißen ist an den Stellen, wo es zur Entzündung von leicht entammbaren Werkstoffen kommen kann, verboten.

• Das Schweißen ist verboten, wenn sich in der Luft entammbare Partikel oder Dämpfe benden.

• Alle brennbaren Werkstoffe, innerhalb einer Reichweite von 12 m von der Schweißstelle, sind zu entfernen oder nach Möglichkeit mit einer feuerfesten Decke zu schützen.

• Es sind Schutzmaßnahmen gegen Funken und glühende Metallpartikel zu ergreifen.

• Es sollte insbesondere darauf geachtet werden, dass Funken oder heiße Metallspritzer nicht durch Schlitze oder Öffnungen im Gehäuse, oder durch den Schutzschirm gelangen können.

• Es dürfen keine Behälter oder Fässer geschweißt werden, die leichtbrennbare Substanzen enthalten oder enthielten. Das Schweißen in der unmittelbaren Nähe ist ebenfalls untersagt. WICHTIG! Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.4

• Es dürfen keine Druckbehälter, Drucktanks oder Leitungen von Druckanlagen geschweißt werden.

• Sorgen Sie immer für ausreichende Belüftung!

• Nehmen Sie für die Schweißarbeit eine stabile Position ein.

1.3 PERSÖNLICHE SCHUTZMITTEL

Die Strahlung des elektrischen Bogens kann Augenleiden und Hautstörungen verursachen.

• Beim Schweißen ist eine saubere, feuerfeste und nicht leitende Schutzkleidung (Leder, dicke Baumwolle) ohne Ölspuren, Lederhandschuhe, feste Schuhe und eine Schutzhaube zu tragen.

• Vor dem Beginn der Arbeit sind alle leicht brennbaren oder explosiven Gegenstände oder Materialien, wie Propan-Butan, Feuerzeuge oder Streichhölzer außer Reichweite zu bringen.

• Verwenden Sie einen Gesichtsschutz (Helm oder Haube) und einen Augenschutz mit einem entsprechenden Verdunklungslter, der für Sehvermögen des Schweißers und für den Schweißstromwert geeignet ist. Die Sicherheitsstandards geben den Farbton Nr. 9 (min. Nr. 8) für jede Stromstärke unter 300 A vor. Niedrigere Werte dürfen verwendet werden, wenn der Bogen den bearbeiteten Gegenstand überdeckt.

• Verwenden Sie immer eine Schutzbrille mit Seitenschutz und entsprechender Zulassung bzw. eine andere Schutzabdeckung.

• Verwenden Sie Schutzabdeckungen an der Arbeitsstelle, um andere Personen vor dem blendenden Licht oder den Spritzern zu schützen.

• Tragen Sie immer Ohrstöpsel oder sonstige Hörschutzmittel, um sich gegen überhöhte Lärmwerte und vor den Funken zu schützen.

• Unbeteiligte Personen sind bezüglich der Gefahren durch das Schauen auf den elektrischen Bogen zu warnen.

1.4 STROMSCHLAGSCHUTZ

STROMSCHLAG KANN ZUM TODE FÜHREN

• Die Stromversorgungsleitung ist an die am nächsten gelegene Steckdose anzuschließen. Vermeiden Sie eine fahrlässige Kabelverteilung im Raum und auf nicht kontrollierten Oberächen, da dem Benutzer ein Stromschlag oder ein Brand drohen kann.

• Ein Kontakt mit den elektrisch geladenen Teilen kann zu einem Stromschlag oder zu einer ernsthaften Verbrennung führen.

• Der elektrische Bogen und der Arbeitsbereich sind beim Stromdurchuss elektrisch geladen.

• Der Eingangskreislauf und der interne Stromkreislauf stehen ständig unter Spannung.

• Die Bauteile, die unter Spannung stehen, dürfen nicht berührt werden.

• Verwenden Sie trockene und unbeschädigte Handschuhe, sowie passende Schutzkleidung.

• Es sind Isolierungsmatten oder sonstige Isolierungsbeschichtungen auf dem Boden zu verwenden. Diese müssen ausreichend groß sein, sodass der Kontakt des Körpers mit dem Gegenstand oder mit dem Boden nicht möglich ist.

• Der elektrische Bogen darf nicht berührt werden.

• Vor der Reinigung oder dem Austausch der Elektrode ist die Stromversorgung abzuschalten.

• Überprüfen Sie, ob das Erdungskabel, sowie der Stecker richtig an die geerdete Steckdose angeschlossen wurde. Der fehlerhafte Anschluss der Geräterdung kann zur Gefahr für Leben und Gesundheit führen.

• Überprüfen Sie die Stromkabel regelmäßig auf Beschädigungen oder mangelnde Isolierung. Beschädigte Kabel sind auszutauschen. Eine fahrlässige Reparatur der Isolierung kann zum Tod oder zu erheblichen Gesundheitsproblemen führen.

• Bei Nichtbenutzung muss das Gerät ausgeschaltet werden.

• Das Kabel darf nicht um den Körper herum gewickelt werden.

• Der geschweißte Gegenstand ist richtig zu erden.

• Das Gerät darf ausschließlich im einwandfreien Zustand verwendet werden.

• Beschädigte Bestandteile des Geräts sind zu reparieren oder auszutauschen. Bei Höhenarbeiten sind Sicherheitsgurte zu verwenden.

• Alle Bestandteile der Ausrüstung und der Sicherheitsgeräte sollten an einer Stelle aufbewahrt werden.

• Bei der Einschaltung des Gerätes ist das Griffende möglichst weit vom Körper zu halten.

• Das Massekabel ist möglichst nah an dem geschweißten Element anzuschließen (z.B. am Arbeitstisch). DE5 Rev. 03.01.2018

Nach dem Abschalten des Versorgungskabels kann das Gerät unter Spannung stehen.

• Überprüfen Sie nach dem Ausschalten des Gerätes und dem Abschalten des Spannungskabels die Spannung am Eingangskondensator, um sicherzugehen, dass der Spannungswert gleich Null ist. Andernfalls dürfen die Bauteile des Gerätes nicht berührt werden.

ACHTUNG! Gas kann gefährlich für die Gesundheit sein und sogar zum Tod führen.

• Beim Schweißen ist für einen ausreichenden Luftaustausch zu sorgen. Vermeiden Sie das Einatmen des Gases.

• Von der Oberäche der geschweißten Gegenstände sind die chemischen Substanzen (Schmiersubstanzen, Lösungsmittel) zu entfernen, da sie unter Einuss der Temperatur verbrennen und dabei gefährliche gasförmige Substanzen freisetzen.

• Das Schweißen von verzinkten Teilen ist nur bei vorhandenen, leistungsfähigen Abzügen, mit der Möglichkeit der Filtrierung und Zuführung von reiner Luft, zulässig. Die Zinkdämpfe sind sehr giftig. Ein Symptom der Vergiftung ist das sog. Zinkeber.

Produktname Schweißgerät Modell S-MMA 120.IGBT S-MMA 180.IGBT S-MMA 200.IGBT S-MMA 250.IGBT Nenneingangsspannung / Netzfrequenz 230V~ 50 Hz Leerlaufspannung 56 V Schweißstrom 20-120 A 20-180 A 20-200 A 20-250 A Arbeitszyklus 60 % Schweißstrom im Arbeitszyklus 100% 93 A 139 A 155 A 193 A Gehäuseschutzgrad IP21

3.1 ALLGEMEINE BEMERKUNGEN

• Das Gerät ist zweckgemäß, unter Einhaltung der Arbeitsschutzvorschriften und den Angaben aus dem Typenschild zu verwenden (IP-Grad, Arbeitszyklus, Versorgungsspannung etc.).

• Die Maschine darf nicht geöffnet werden. Andernfalls erlischt die Garantie. Die explodierenden, nicht abgedeckten Bestandteile können zu Körperverletzungen führen.

• Der Hersteller haftet nicht bei technischen Änderungen des Geräts oder materiellen Schäden infolge dieser Änderungen.

• Bei Störungen des Gerätes wenden Sie sich bitte an die Serviceabteilung des Verkäufers.

• Belüftungsschlitze dürfen nicht zugedeckt werden. Das Schweißgerät ist in ca. 30 cm Entfernung von den umliegenden Gegenständen aufzustellen.

• Das Schweißgerät darf weder in Körpernähe noch unter dem Arm gehalten werden.

• Die Maschine darf nicht in Räumen verwendet werden, in denen hohe Abgaswerte oder viel Staub auftreten. Auch in Räumen in denen sich Geräte benden, die hohe Werte elektromagnetischer Emissionen aufweisen, sollte das Schweißgerät nicht verwendet werden.

3.2 LAGERUNG DES GERÄTS

• Die Maschine ist vor Wasser und vor Feuchtigkeit zu schützen.

• Die Schweißmaschine darf nicht auf eine heiße Oberäche gestellt werden.

• Das Gerät ist in einem trockenen und sauberen Raum zu lagern.6

3.3 ANSCHLUSS DES GERÄTS

3.3.1 Stromanschluss

• Die Überprüfung des Stromanschlusses ist durch eine qualizierte Person durchzuführen. Darüber hinaus sollte eine entsprechend qualizierte Person überprüfen, ob die Erdung und elektrische Anlage den Sicherheitseinrichtungen und den -vorschriften entsprechen und sachgerecht funktionieren.

• Das Gerät ist in der Nähe des Arbeitsortes aufzustellen.

• Einphasige Schweißmaschinen sollten an eine Steckdose angeschlossen werden, die mit einem Erdungsstecker ausgerüstet ist.

• Die Schweißgeräte, die aus dem dreiphasigen Netz versorgt werden, werden ohne Stecker geliefert. Der Stecker muss selbständig beschafft werden. Mit der Montage ist eine dazu qualizierte Person zu beauftragen. ACHTUNG! DAS GERÄT DARF NUR BETRIEBEN WERDEN, WENN DIE ANLAGE ÜBER EINE FUNKTIONSFÄHIGE SICHERUNG VERFÜGT!

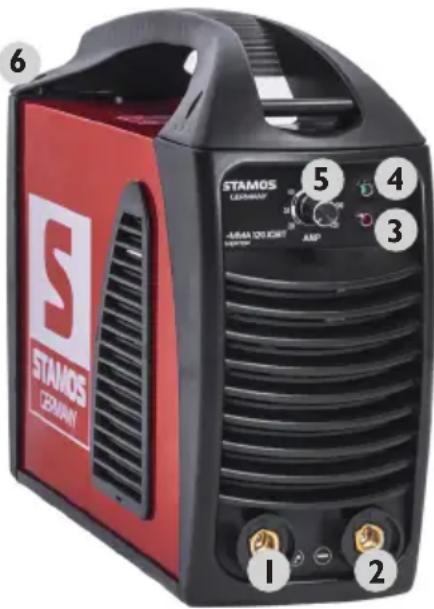

Für alle Modelle bestimmt:

1. Massekabelanschluss

2. MMA Kabel Anschluss MMA = Lichtbogenhandschweißen (EHand/MMA) ist eines der ältesten

elektrischen Schweißverfahren für metallische Werkstoffe, welches heute noch angewandt wird. Ein elektronischer Lichtbogen zwischen einer, als Zusatz¬werkstoff abschmelzenden Elektrode, und dem Werkstück wird als Wärmequelle zum Schweißen genutzt.

3. Überlastung / Störfall LED = Bei folgenden zwei Situationen geht die Lampe an:

a) Wenn die Maschine eine Fehlfunktion hat und nicht betrie¬ben werden kann. b) Wenn das Schweißgerät die standardmäßige Belastungsdauer überschreitet, setzt der Schutz- modus ein und die Maschine stellt ihre Funktion ein. Das heißt, dass das Gerät jetzt ausläuft um die Temperaturkontrolle wieder herstellen zu können, nachdem das Gerät überhitzt wurde. Die Maschine kommt aus diesem Grunde zum Stillstand. Während dieses Vorgangs leuch¬tet die rote Warnleuchte an der Frontverkleidung auf. In diesem Fall müssen Sie den Stromstecker nicht aus der Steckdose entfernen. Zum Abkühlen der Maschine kann die Lüftung weiter arbeiten um die Kühlung voranzutreiben. Wenn das rote Licht nicht mehr aueuchtet, ist die Temperatur nun auf normale Betriebstemperatur gesunken und das Gerät kann wieder in Betrieb gesetzt werden.

4. POWERANZEIGE = Wenn man die Maschine anschaltet, geht die¬ses Licht an.

5. CURRENT = Hauptstrom einstellbar

6. An- / Auschalter – hinten am Gerät7

5. KABELEINGANGSVERBINDUNG

Jedes Gerät verfügt über ein Hauptstromkabel, das dafür zuständig ist, die Stromstärke und Spannung für dieses Gerät herzustellen. Wenn das Gerät mit Strom verbunden ist, der die benötigte Spannung überschreitet, oder eine falsche Phase eingestellt ist, kann dies das Gerät schwer schädigen. Dies wird nicht innerhalb der Gewährleistungsbedingungen des Gerätes berücksichtigt, sondern geht auf Ihr eigenes Verschulden zurück. Verbinden Sie den E-Hand Schlauch mit dem Minuspol (-). Stellen Sie den Stromstärkeregler auf die adäquate Schweißstromstärke (Impulsstromstärkeregler auf mini¬maler Position). Wählen Sie die empirsche Formel: I=40d, d ist der Durchmesser der Elektrode. Verbinden Sie das Schweißgerät mit dem Stromkreislauf, drücken Sie dann den Stromschalter und das Stromanzeigelicht leuchtet auf. Achten Sie auf die relative Schweißstromstärke und die relative Einschaltdauer des Gerätes. Überlastung kann Schäden verursachen und ist zu unterlassen. Nach Benutzung des Schweißgerätes sollten Sie das Schweißgerät erst abkühlen lassen und danach den Stromschalter ausschalten.

6. ENTSORGUNG DER VERPACKUNG

Wir bitten Sie, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) aufzubewahren, um im Servicefall das Gerät bestmöglich geschützt zurücksenden zu können!

7. TRANSPORT UND LAGERUNG

Beim Transport sollte das Gerät vor Erschütterung und den Herabstürzen, sowie vor dem Hinstellen auf das obere Teil geschützt werden. Lagern Sie es in einer gut durchlüfteten Umgebung mit trockener Luft und ohne korrosive Gase.

8. REINIGUNG UND WARTUNG

• Ziehen Sie vor jeder Reinigung und bei Nichtbenutzung des Gerätes, den Netzstecker und lassen Sie das Gerät vollständig abkühlen.

• Verwenden Sie zum Reinigen der Oberäche ausschließlich Mittel ohne ätzende Stoffe.

• Lassen Sie nach jeder Reinigung alle Teile gut trocknen, bevor Sie das Gerät erneut verwenden.

• Bewahren Sie das Gerät an einem trockenen, kühlen, vor Feuchtigkeit und direkter Sonneneinstrahlung geschützten Ort auf.

9. REGELMÄSSIGE PRÜFUNG DES GERÄTES

Prüfen Sie regelmäßig, ob Elemente des Gerätes Beschädigungen aufweisen. Sollte dies der Fall sein, darf das Gerät nicht mehr benutzt werden. Wenden Sie sich umgehend an Ihren Verkäufer um Nachbesserungen vorzunehmen. Was tun im Problemfall? Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende Angaben vor:

• Rechnungs- und Seriennummer (letztere nden Sie auf dem Typenschild)

• Ggf. ein Foto des defekten Teils

• Ihr Servicemitarbeiter kann besser einschätzen worin das Problem besteht, wenn Sie es so präzise wie möglich beschreiben.

• Je detaillierter Ihre Angaben sind, umso schneller kann Ihnen geholfen werden! ACHTUNG: Öffnen Sie niemals das Gerät ohne Rücksprache mit dem Kundenservice. Dies kann Ihren Gewährleistungsanspruch beeinträchtigen! DE8

10. MÖGLICHE STÖRUNGEN UND IHRE BESEITIGUNG

Problem Fehlersuche Elektroquellenanzeige leuchtet nicht. Lüfter geht nicht. Keine Schweißleistung.

1. Einschalter prüfen.

2. Zufuhrdräte prüfen.

Elektroquellenanzeige leuchtet, aber Lüftung geht oder stoppt einige Zeit nicht. Keine Schweißleistung.

1. Anschluss an ungeeignete Elektroquelle. Anschluss auf

2. Leistung des 230 V Systems ist instabil.

3. Kontinuierliches Ein- und Ausschalten in kurzer Zeit

und aktivieren des Über-spannungsschutzes.

4. Draht, welcher den Schalter mit der Elektroquelle

verbindet, ist lose. Befestigen Sie diesen. Lüfter läuft, aber Ausgangsspannung ist instabil oder kann nicht durch den Potentiometer gesteuert werden.

1. Probleme mit dem Potentiometer;

2. Einige Anschlussklemmen sind nicht richtig befestigt.

Lüfter läuft, aber Fehleranzeige leuchtet nicht. Keine Schweißleistung.

1. Prüfen Sie, ob alle Anschlüsse korrekt angeschlossen

2. Ob die Ausgangsanschlüsse offen oder lose sind.

Die Fehleranzeige leuchtet und der Lüfter läuft aber keine Schweißleistung.

1. Überspannungsschutz aktiviert. Zuerst ausschalten, dann

2. Überspannungsschutz aktiviert. Normaler Betrieb nach

10. PANNES ET RÉSOLUTIONS PROBABLES

Hiermit bestätigen wir, dass die hier in dieser Anleitung aufgeführten Geräte CE-konform sind.
