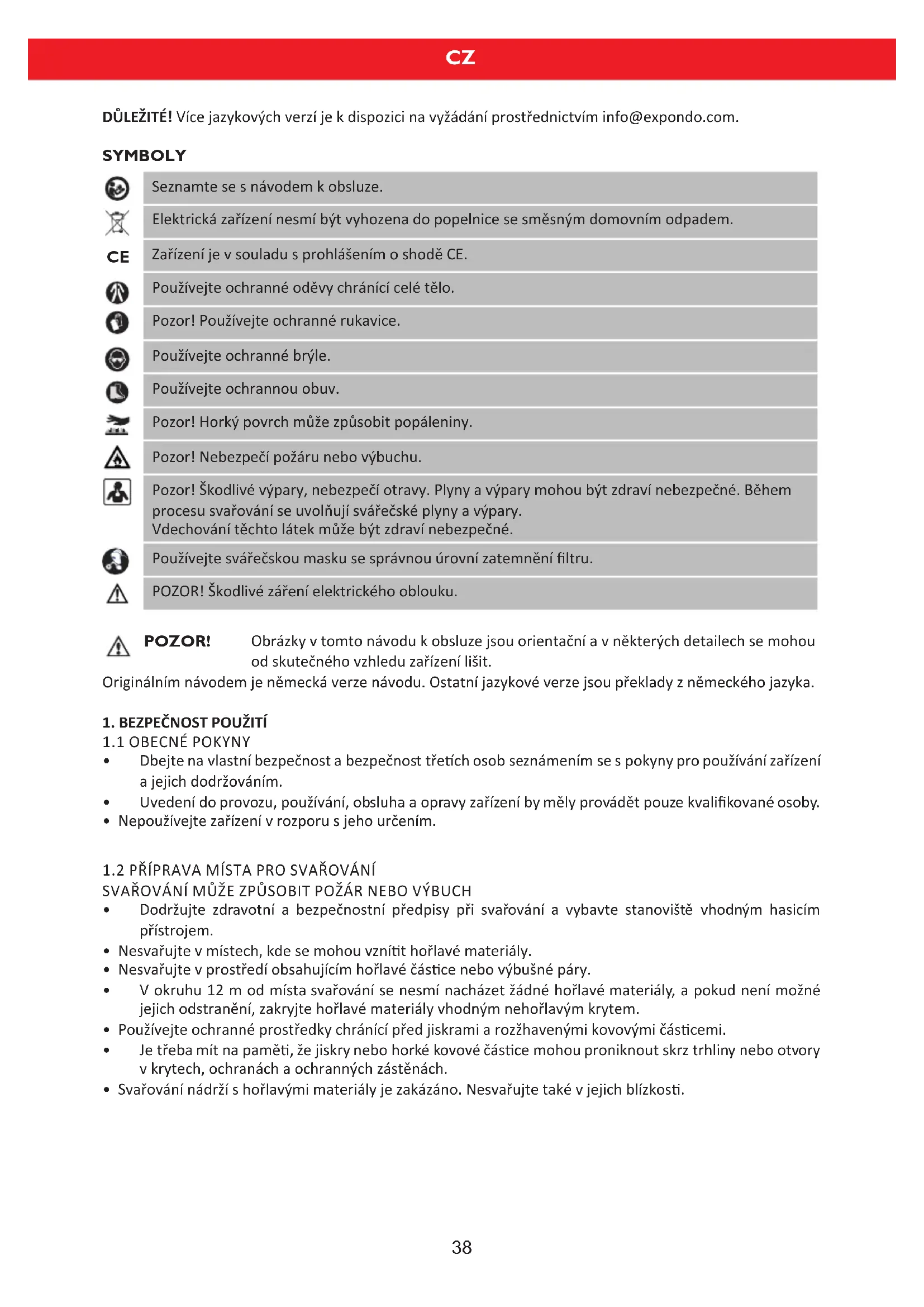

NÁVOD K OBSLUZE SMMA 250 IGBT Stamos

DŮLEŽITÉ! Více jazykových verzí je k dispozici na vyžádání prostřednictvím [e-mail].

SYMBOLY

	Seznamte se s návodem k obsluze.
	Elektrická zařízení nesmí být vyhozena do popelnice se směsným domovním odpadem.
	Zařízení je v souladu s prohlášením o shodě CE.
	Používejte ochranné oděvy chránící celé tělo.
	Pozor! Používejte ochranné rukavice.
	Používejte ochranné brýle.
	Používejte ochrannou obuv.
	Pozor! Horký povrch může způsobit popáleniny.
	Pozor! Nebezpečí požáru nebo výbuchu.
	Pozor! Škodlivé výpary, nebezpečí otravy. Plyny a výpary mohou být zdraví nebezpečné. Během procesu svařování se uvolňují svářečské plyny a výpary.Vdechování těchto látek může být zdraví nebezpečné.
	Používejte svářečskou masku se správnou úrovní zatemnění filtru.
	POZOR! Škodlivé záření elektrického oblouku.

POZOR!

Obrázky v tomto návodu k obsluze jsou orientační a v některých detailech se mohou od skutečného vzhledu zařízení lišit.

Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překlady z německého jazyka.

1. BEZPEČNOST POUŽITÍ

1.1 OBECNÉ POKYNY

• Dbejte na vlastní bezpečnost a bezpečnost třetích osob seznámením se s pokyny pro používání zařízení a jejich dodržováním.
  • Uvedení do provozu, používání, obsluha a opravy zařízení by měly provádět pouze kvalifikované osoby.
• Nepoužívejte zařízení v rozporu s jeho určením.

1.2 PŘÍPRAVA MÍSTA PRO SVAŘOVÁNÍ

SVAŘOVÁNÍ MŮŽE ZPŮSOBIT POŽÁR NEBO VÝBUCH

• Dodržujte zdravotní a bezpečnostní předpisy při svařování a vybavte stanoviště vhodným hasicím přístrojem.
• Nesvařujte v místech, kde se mohou vznítit hořlavé materiály.
• Nesvařujte v prostředí obsahujícím hořlavé částice nebo výbušné páry.
• V okruhu 12 m od místa svařování se nesmí nacházet žádné hořlavé materiály, a pokud není možné jejich odstranění, zakryjte hořlavé materiály vhodným nehořlavým krytem.
• Používejte ochranné prostředky chránící před jiskrami a rozžhavenými kovovými částicemi.
• Je třeba mít na paměti, že jiskry nebo horké kovové částice mohou proniknout skrz trhliny nebo otvory v krytech, ochranách a ochranných zástěnách.

• Svařování nádrží s hořlavými materiály je zakázáno. Nesvařujte také v jejich blízkosti.

• Nesvařujte tlakové nádoby, tlaková potrubí a tlakové zásobníky.
  • Vždy zajistěte dostatečné větrání.

• Než začněte svařování, najděte si stabilní polohu.

1.3 OSOBNÍ OCHRANNÉ POMŮCKY

ZÁŘENÍ ELEKTRICKÉHO OBLOUKU MŮŽE POŠKODIT ZRAK A KŮŽI

• Při svařování používejte čistý ochranný oděv bez stop oleje, vyrobený z nehořlavého a nevodivého materiálu (kůže, silná bavlna), kožené rukavice, vysoké boty a ochranné kapuce.
• Před zahájením svařování odstraňte všechny hořlavé nebo výbušné předměty, jako jsou: zapalovače na propan butan či zápalky.
• Používejte ochranu obličeje (přilbu nebo kryt) a očí s okulárem se zatemněním přizpůsobeným zraku svářeče a proudu svařování. Bezpečnostní normy navrhují zatemnění 9 (minimálně 8) pro každý proud vyšší než 300 A. Nižší zatemnění clony lze použít, pokud oblouk zakrývá řezaný předmět.
• Vždy používejte atestované ochranné brýle s bočními kryty pod přilbou, popř. jiný kryt.
• Používejte kryty na místě svařování, aby byly třetí osoby chráněny před oslepujícím světelným zářením a jiskrami.
  • Vždy používejte špunty do uší nebo jinou ochranu sluchu, aby se zabránilo vniknutí jisker do uší.
• Třetí osoby by měly být upozorněny na nebezpečí při pohledu na elektrický oblouk.

1.4 OCHRANA PŘED ÚRAZEM ELEKTRICKÝM PROUDEM

ÚRAZ ELEKTRICKÝM PROUDEM MŮŽE ZPŮSOBIT SMRT

• Napájecí kabel zasuňte do nejbližší zásuvky a umístěte ho prakticky a bezpečně. Neumístujte kabel v místnosti na nezkontrolovaném podloží, může to vést k úrazu elektrickým proudem nebo k požáru.
• Kontakt s elektricky nabitými prvky může způsobit úraz elektrickým proudem nebo těžké popáleniny.
• Elektrický oblouk a provozní obvod jsou pod napětím, pokud je zapnuto elektrické napájení.
• Vstupní a vnitřní obvod zařízení jsou také pod napětím, pokud je zapnuto elektrické napájení.
• Nedotýkejte se součástí, které jsou pod napětím.
• Používejte suché, neděravé, izolované rukavice a ochranný oděv.
• Používejte podlahové izolační podložky nebo jiné izolační materiály, které jsou dostatečně velké, aby zabránily kontaktu těla s předmětem nebo podlahou.
• Nedotýkejte se elektrického oblouku.
• Před údržbou, čištěním nebo výměnou elektrody odpojte napájení.
• Ujistěte se, zda je zemnicí kabel uzemněn správně a zda je konektor správně připojen k uzemněné zásuvce. Nesprávné uzemnění způsobuje nebezpečí života nebo zdraví.
• Pravidelně kontrolujte zda nejsou napájecí kabely poškozeny a zda nechybí izolace. Poškozený kabel musí být vyměněn. Opravy izolace ve spěchu mohou mít za následek smrt nebo vážná zranění.
  • Vypněte zařízení, když není používáno.
• Kabel nesmí být omotán kolem těla.
• Svařovaný předmět musí být správně uzemněn.
• Používejte pouze vybavení v dobrém technickém stavu.
• Poškozené součásti zařízení opravte nebo vyměňte. Při práci ve výškách vždy používejte bezpečnostní pásy.
• Všechny součásti vybavení a bezpečnostní prvky by měly být uloženy na jednom místě.
• V okamžiku zapnutí aktivátoru držte konec pistole a oblouk v dostatečné vzdálenosti od těla.
• Zemnicí kabel připojte ke svařovanému prvku nebo co nejbliže tohoto prvku (např. k pracovnímu stolu). PO ODPOJENÍ NAPÁJECÍHO KABELU MŮŽE ZAŘÍZENÍ BÝT STÁLE POD NAPĚTÍM
• Po vypnutí zařízení a odpojení napájecího kabelu zkontrolujte napětí na vstupním kondenzátoru a ujistěte se, že je hodnota napětí rovna nule. V opačném případě se nedotýkejte zařízení.

1.5 PLYNY A VÝPARY

POZOR! PLYN MŮŽE BÝT ZDRAVÍ NEBEZPEČNÝ NEBO MŮŽE ZPŮSOBIT SMRT!

• Při svařování dejte pozor na výměnu vzduchu, vyvarujte se vdechování plynu.
• Odstraňte z povrchu svařovaných prvků chemické látky (maziva, rozpouštědla), protože pod vlivem teploty se spalují a uvolňují jedovaté výpary.

• Svařování pozinkovaných prvků je povoleno pouze pod podmínkou zajištění ventilace s filtrací a přívodu čerstvého vzduchu. Výpary zinku jsou vysoce toxické, příznakem otravy je tzv. zinková horečka.

• TECHNICKÉ ÚDAJE

Název výrobku: Svářečka
Model: S-MMA 120.IGBT	S-MMA 180.IGBT S-MMA 200.IGBT S-MMA 250.IGBT
Napětí / kmitočet 230V~	50 Hz
Napětí chodu nap-rázdno	56 V
Svařovací proud MMA 20-120 A 20-180 A 20-200 A 20-250 A
Pracovní cyklus 60 %
Svařovací proud v pracovním cyklu 100%	93 A 139 A 155 A 193 A
Stupeň krytí IP IP21

3. PROVOZ

3.1 OBECNÉ POKYNY

• Používejte zařízení v souladu s určením, při dodržení předpisů BOZP a omezení vyplývajících z údajů uvedených na typovém štítku (stupeň IP, provozní cyklus, napájecí napětí atd.).
• Neotvírejte stroj, otevření způsobí ztrátu záruky. Kromě toho mohou výbušné nezakryté části poškodit tělo.
• Výrobce nenese odpovědnost za technické změny na zařízení nebo materiální škody vzniklé v důsledku zavedení těchto změn.
• Pokud nepracuje zařízení správně, obratte se na servisní centrum.
• Nezakrývejte větrací mezery – umístěte svářečku ve vzdálenosti 30 cm od jiných předmětů.
• Nedržte svářečku pod paží nebo v blízkosti těla.
• Neinstalujte stroj v silně zaprášených místnostech s agresivním prostředím a v blízkosti zařízení emitujících silné elektromagnetické pole.

3.2 SKLADOVÁNÍ ZAŘÍZENÍ

• Chraňte stroj před vodou a vlhkostí.
• Neumístujte svářečku na ohřívané povrchy.
• Skladujte zařízení na suchém a čistém místě.

3.3 PŘIPOJENÍ ZAŘÍZENÍ

3.3.1 Připojení proudu

• Připojení zařízení by měla provést kvalifikovaná osoba. Kromě toho by měla osoba s potřebnými kvalifikacemi zkontrolovat, zda je uzemnění a elektrická instalace, včetně ochranného systému, v souladu s bezpečnostními předpisy a zda pracují správně.
• Umístěte zařízení v blízkosti místa provozu.
• Nepoužívejte dlouhé kabely pro připojení stroje.
• Jednofázové svářečky by měly být připojeny do zásuvky se zemnicím kolíkem.
• Svářečky napájené z 3 fázové sítě jsou dodávány bez zástrčky, zástrčku musíte koupit sami a montáž svěřte kvalifikované osobě.

UPOZORNĚNÍ! ZAŘÍZENÍ MŮŽETE POUŽÍVAT POUZE TEHDY, POKUD JE PŘIPOJENO K INSTALACI S ŘÁDNĚ FUNKČNÍ POJISTKOU

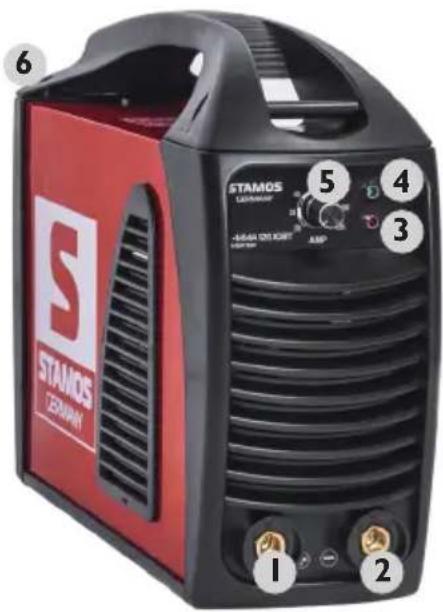

4. OVLÁDÁNÍ

Platí pro všechny modely:

STAMOS GERMANY 5 4 3 1 2 STAMOS GERMANY -30mm 100mm X 100mm AMP

1. Konektor zemnicího kabelu
2. Připojení kabelu MMA = svařování elektrickým obloukem (E-Hand/MMA) je jednou z nejstarších metod svařování kovových předmětů, která se používá dodnes. Energii svařování generuje elektrický oblouk mezi tavenou elektrodou a svařovaným prvkem
3. Přetížení / porucha = kontrolka se rozsvítí v případě vzniku dvou situací:

a) stroj má poruchu a nesmí se dále používat.

b) svářečka překročila standardní dobu přetížení,

přechází do bezpečnostního režimu a pak se vypne. Znamená to, že zařízení v rámci kontroly teploty a přehřátí přechází do klidového režimu.

Během tohoto procesu se rozsvítí výstražná kontrolka na předním panelu. V této situaci není nutné vytáhnout zástrčku napájení ze zásuvky. Za účelem ochlazení zařízení může ventilátor pracovat dál. Pokud červená kontrolka nesvítí, znamená to, že zařízení vychladlo na provozní teplotu a může se opět používat

1. Ukazatel napájení = Světlo se rozsvítí při zapnutí přístroje
2. Regulace svařovacího proudu
3. Vypínač – na zadní části zařízení

5. PŘIPOJOVÁNÍ KABELŮ

Každé zařízení je vybaveno proudovým kabelem, který je napájí elektrickým napětím. Pokud připojíme zařízení ke zdroji proudu o napětí, které přesahuje jmenovité napájecí napětí, nebo bude zapojena nesprávná fáze, může to způsobit vážné poškození zařízení. Na opravy zařízení poškozeného tímto způsobem se záruční podmínky nevztahují.

• Připojte vodič E-Hand k zápornému pólu (-).
• Nastavte regulátor intenzity proudu na správnou hodnotu (regulátor impulzní intenzity proudu se nachází v dolní poloze). Proud volíme v souladu s empirickým vzorcem: I=40d, kde d znamená průměr elektrody.
• Svářečku připojte k elektrickému napájení a zapněte vypínač napájení. Rozsvítí se kontrolka napájení.
• Věnujte pozornost relativní intenzitě svařovacího proudu a relativní době zapínání svářečky.
• Přetížení může způsobit škodu a je zakázáno.
• Po ukončení používání zařízení nechte zařízení vychladnout a teprve poté vypněte napájení.

6. LIKVIDACE OBALU

Uschovejte prvky obalu (kartony, plastové pásky a polystyren), aby v případě potřeby dát zařízení do servisu bylo zařízení dobře chráněno během přepravy!

7. TRANSPORT A SKLADOVÁNÍ

Během přepravy chraňte přístroj před otřesy a pádem, neumístujte přístroj „vzhůru nohama”. Přístroj skladujte v dobře větrané místnosti, kde je suchý vzduch a nejsou žádné korozivní plyny.

8. STANDARDNÍ ČIŠTĚNÍ

• Pred každým čištěním a v případě, že není přístroj používán, vytáhněte síťovou zástrčku a nechte přístroj vychladnout.
• K čištění používejte pouze přípravky, které neobsahují žíravé látky.
  • Po každém čištění důkladně osušte veškeré součásti před tím, než budete přístroj opět používat.
• Přístroj skladujte na suchém a chladném místě, chráněném před vlhkostí a přímým slunečním zářením

9. PRAVIDELNÁ KONTROLA ZAŘÍZENÍ

Pravidelně kontrolujte, zda nejsou součásti zařízení poškozeny. Pokud jsou součásti poškozeny, obraťte se na prodejce a požádejte o jejich opravu.

Co dělat, když se objeví nějaký problém?

OBRAŤTE SE NA PRODEJCE A POSKYTNĚTE NÁSLEDUJÍCÍ INFORMACE:

• číslo faktury a sériové číslo (sériové číslo je uvedeno na typovém štítku).
• případně foto vadného dílu.
  • Pracovník servisních služeb lépe posoudí problém, když bude popsán tak přesně, jak je to možné.
• Čím podrobnější informace, tím rychlejší řešení problému!

VAROVÁNÍ: Nikdy neotvírejte zařízení bez konzultace se servisním střediskem. Může to vést ke ztrátě záruky!

1. ŘEŠENÍ PROBLÉMŮ

Příznaky Navrhovaná řešení
Nerozsvěcuje se kontrolka napájení. Venti-látor se nezapíná. Zařízení nesvařuje.	Zkontrolujte vypínač napájení.Zkontrolujte napájecí kabely.
Kontrolka napájení se rozsvítí, ale ventilátor nefunguje nebo se za chvíli vypne. Zařízení nesvařuje.	Připojení ke špatnému napájecímu zdroji. Změňte připojení k jednofázovému zdroji 230V.Nestabilní napájecí zdroj 230V.Neustálé zapínání a vypínání během krátké doby způsobí aktivaci ochrany před dočasným přepětím. Vodič spojující přepínač a napájecí zdroj je odpojen. Opět zapojte.
Ventilátor funguje, ale výstupní proud není stabilní nebo ho nelze kontrolovat potenciometrem.	Poškozený potenciometr;Některé konektory jsou špatně připojeny.
Ventilátor funguje, ale kontrolka nesprávné práce nesvítí. Zařízení nesvařuje.	Zkontrolujte všechny spoje.Zkontrolujte, zda nejsou povolené svorky.
Kontrolka nesprávné práce zařízení svítí, ventilátor funguje, zařízení nesvařuje.	Došlo k aktivaci proudové ochrany proti přetížení. Vypněte zařízení a opět ho zapněte. Aktivovala se tepelná pojistka.Zařízení se vrátí do normálního provozu po uplynutí 2 až 3 minut.
