BEDIENUNGSANLEITUNG TRC270D HAGER

FR DE Konfigurationsanleitung quicklink

quicklink bezeichnet den werkzeuglosen Konfigurationsmodus, bei dem man lediglich die am Gerät befindlichen Tasten betägt.

Samltiche im Modus batdugmierbaren Gerate sind miteinander kompatibel und konnen innerhalb derselben Anlage betrieben werden.

Diesen Geräten möglicht die Ansteuerung der Beleuchtung, der Rolläden oder von Markisen.

Die Konfiguration besteht darin, jedem Sender-Eingang eine Funktion zuzuweisen und diesen Sender mit einem oder mehreren anzusteuernnden Empfängern zu verknüpfen.

Die nachstehende Tabelle beschreibt die verfügbaren Funktionen, nach Empfängern aufgeschlüsselt, entsprechend einer bestimmten LED-Farbe.

IT

Presentazione

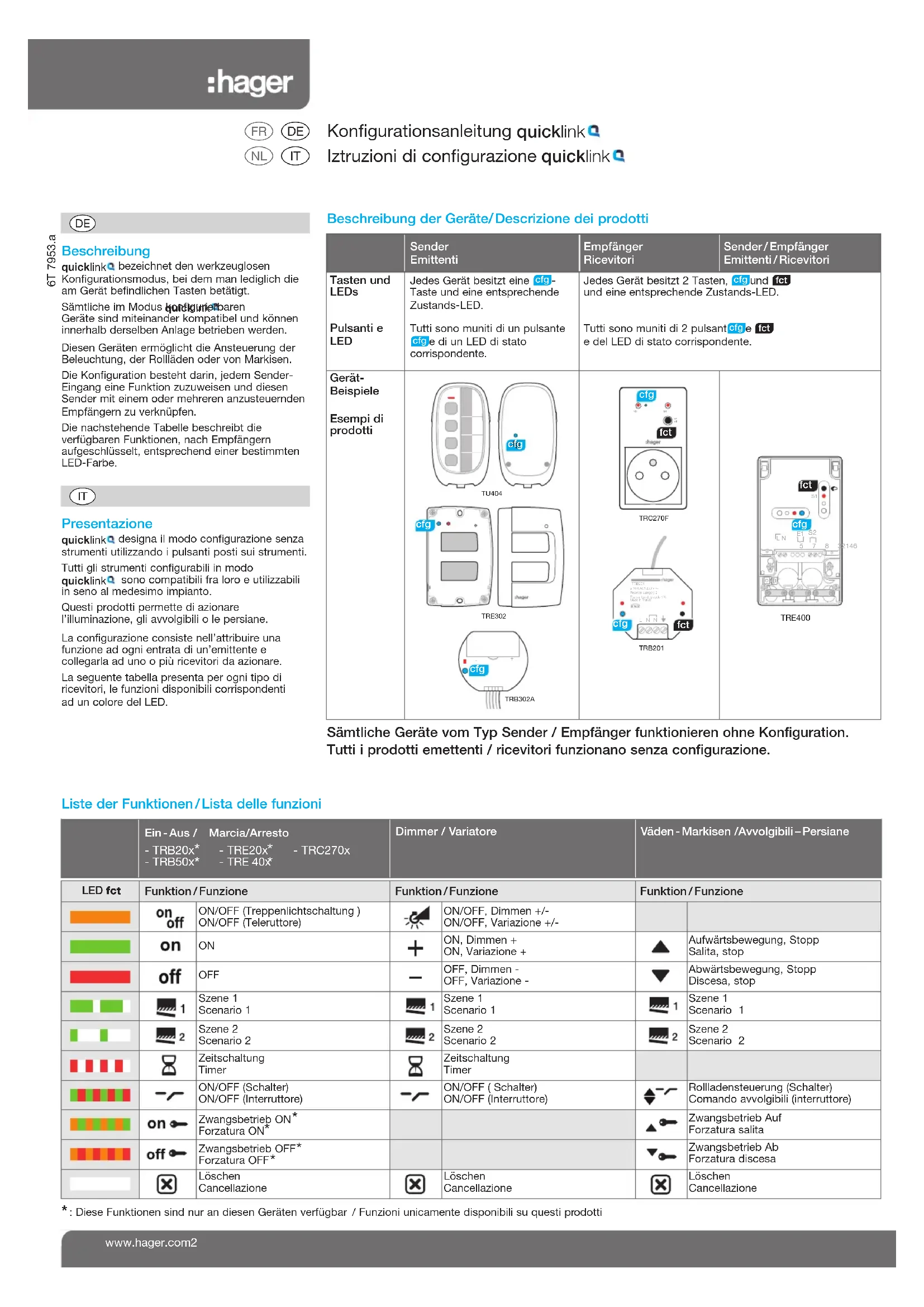

	Sender Emittenti	Empfänger Ricevitori	Sender/Empfänger Emittenti/Ricevitori
Tasten und LEDs	Jedes Gerät besitzt eine figtaste und eine entsprachende Zustands-LED.	Jedes Gerät besitzt 2 Tasten, fig und fctund eine entsprachende Zustands-LED.
Pulsanti e LED	Tutti sono muniti di un pulsante cig e di un LED di stato correspondente.	Tutti sono muniti di 2 pulsantcig e fcte del LED di stato correspondente.
Gerät- Beispiele	TU404 cig TRE302 cig TRB302A	TREC270F cig TRB201	TRE400 cig TRB201

Samtliche Geräte vom Typ Sender / Empfänger Funktionieren ohne Konfiguration. Tutti i prodotti emettenti / ricevitori funzionano alla configurazione.

	Ein-Aus / Marcia/Arresto - TRB20x* - TRE20x* - TRC270x - TRB50x* - TRE 40x		Dimmer / Variatore		Väden-Markisen /Avvolgibili-Persiane
LED fct	Funktion/Funzione		Funktion/Funzione		Funktion/Funzione
	on off	ON/OFF (Treckenlichtschaltung) ON/OFF (Teleruttore)		ON/OFF, Dimmen +/- ON/OFF, Variazione +/-
	on	ON		ON, Dimmen + ON, Variazione +		Aufwärtsbewegung, Stopp Salita, stop
	off	OFF		OFF, Dimmen - OFF, Variazione -		Abwärtsbewegung, Stopp Discesa, stop
	1	Szene 1 Scenario 1		Szene 1 Scenario 1		Szene 1 Scenario 1
	2	Szene 2 Scenario 2		Szene 2 Scenario 2		Szene 2 Scenario 2
	3	Zeitschaltung Timer		Zeitschaltung Timer
	-	ON/OFF (Schalter) ON/OFF (Interruttore)		ON/OFF (Schalter) ON/OFF (Interruttore)		Rolladensteuerung (Schalter) Comando avvolgibili (interrottore)
	on	Zwangsbetrieb ON* Forzatura ON*				Zwangsbetrieb Auf Forzatura salita
	off	Zwangsbetrieb OFF* Forzatura OFF*				Zwangsbetrieb Ab Forzatura discesa
	×	Löschen Cancellazione		Löschen Cancellazione		Löschen Cancellazione

*: Diese Funktionen sind nur an diesen Geräten verfügbar / Funzioni unicamente disponibili su quosti prodotti

Konfiguration einer Funktion (5 Schritte) / Configurazione di una funzione (5tappe)

Kurze Betätigung der Taste fig des Senders.

Die LEDs cfg samtlicher Empfänger und des Senders leuchten auf.

Kurze Betätigung der Konfigurations-Taste des Senders.

Die LED cfg des Senders blink 1 Sekunde lang.

Funktion durch mehrere kurze Betätigungen der Taste fct des Empfangers auswahlen. Scegliere la funzione mediente pressioni brevi e successive sul pulsante fct del ricevitore.

Durchblättern der Funktionen; diese werden durch die Farbe der LED fct am Empfänger angezeigt (siehe Beste). Scorrimento delle funzioni indicate Dal colore del LED fct sul ricevitore (vedere la lista).

Funktion bestätigen / Convalida della funzione

Längere Betätigung (>2 Sekunden) der Taste fct des Empfängers, bis die LEDcfg blinkt.

Die durch die Farbe der LED fct angezeigte Funktion wird bestätig.

Kurze Betätigung der Taste cfg des Senders.

Die LEDs cfg samtlicher Empfänger und des Senders erloschen. Ende der Konfiguration.

DE Anzeigen einer konfigurierten Funktion

Bei Schritt ② zeigt die LED fct die Farbe der konfigurierten Funktion an.

Gruppensteuerung

Wiederholen Sie die Schritte ③ und ④ an den restlichen Empfängern der jeweiligen Gruppe. An diesen restlichen Empfängern latent sich ludiglich die am ersten Empfänger gewähnte Funktion oder aber ein Löschvorgang vormehn.

Änder einer konfigurierten Funktion

Bei Schritt ③ konnen Sie die angezeigte Funktion ändern, ausgenommen bei Gruppensteuerung, wo zunchst ein Lösvang der Empfänger der Gruppe erforderlich ist, bevor eine neue Funktion gewählt werden kann.

Löschen einer konfigurierten Funktion

Bei Schritt ③ wahlen Sie die Funktion "Löschen". AnschlieBend ist bei Schritt ④ der Vorgang zu bestätigten.

Einstellungen

Einschaltzeit der Zeitschaltung / Dauer der Aufwärtsbewegung eines Rolladens einstehen / Szene sperren

Die Einstellung dieser Parameter ist notwendig :

• um den Wert der Zeitschaltuhr zuändern,
• zur Optimierung der Betätigungsdauer des Rolladens in den Szenen- oder Ebenenruf-Funktionen; hier ist die Gesamtdauer für die Aufwärtsbewegung einzustellen,
• um die Änderung einer Szene durch den Benutzer zu autorisieren oder zu sperren.

Nachdem Sie die Funktion Zeitschaltuhr oder Aufwarts-/Abwartsbewegung oder Szene gewählt haben (Schritte ③ und ④), führen Sie nachstehende Schritte aus, um einen Wert (z. B. Zeitschaltuhr) aus der Einstellabelle der Werte zu wahlen.

4Längere Betätigung (> 5 Sek.) der Taste fct des Empfängers, bis die LED cfg ● blinkt.	Die LED fct erlischt.
4Kurze Betätigung der Taste fct	Die LED fct bewerkstellige eine defaultmäßige festgelegte Anzahl an Blinkvorgänen.
4Wert durch mehrmaliges kurzes Betätigten der Taste fct auswahlen.	Die Werte werden durchgeblätter (Anzeige durch die Anzahl der Blinkvorgänge der LED fct siehe keinstehende Tabelle).
4Längere Betätigung (> 2 Sek.) der Taste fct des Empfängers, bis die LED cfg ● blinkt.	Die gewähnte Funktion wird bestätigt.

Azione Risultato

Mehfach-Abschaltverzögerung

Mehrmaliges Betätigen der Zeitschaltuhr-Taste erhöht die Abschaltverzogerung der Zeitschaltuhr.

Die tatsächliche Dauer wird dann um die Anzahl der Betätigungen innerhalb von 10 Sekunden nach der 1. Betätigung multipliziert.

Rücksetzen eines Gerätes auf Werkseinstellungen

Taste cfr drucken und gedruckt halten, bis die LED cfg (blinkt (>10 Sekunden), dann loslassen. Die Rücksetzung auf Werkseinstellungen wird durch das Erlöschen der LED cfg angezeigt. Bei dieser Operation wird die komplette Konfiguration des GeratesGISchst, unabhängig vom Konfigurationspolak.

Wurde das Gerät über TX100 oder ETS konfiguriert, sollte die Rücksetzung auf Werksteinstellungen vorzugsweise über diese Geräte erfolgen, um das Gerät aus dem fraglichen Projekt zu beseitigen. Nach dem Einschalten oder einer Rücksetzung auf Werkseinstellungen ist eine Wartezeit von 15 Sekunden abzuwarten, bevör die Konfiguration vorgenommen werden kann.

Grenzen des Systems

Ein Gerät kann maximal mit 20 weiteren Geräten verbunden werden.

Fehlermeldungen

Ein sehr schnerles Blinken der LEDcfg zeit einen Fehler oder eine inkompatibile Verbindung an (z. B. Gruppensteuerung mit einer Mischung aus Beleuchtungs- und Rolladen-Befehlen).

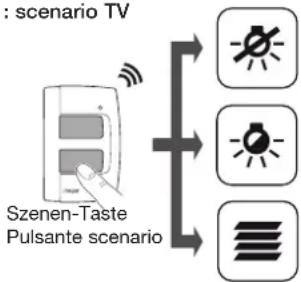

Die Szenen-Steuerung dient zur direkten Aktivierung des gewünschten Raum-Ambiente (Helligkeits-Ambiente), indem gleichzeitig Empfänger entsprechlicher Kategorien angesteuert werden (z. B. TV-Szene: Löschen der Deckenleuche + Anschalten der Wandlampen + Abwartsbewegung der Wohnzimmer-Rollläden). Hierer Steuherbefehl kann jedem beliebigen Sender der Anlage zugewiesen werden.

Funzione scenario

Szenen-Ambiente einstellen

Die Szenen-Funktion wird in 3 Schritten programmiert:

A. Verbindungen zwischen der Szenen-Taste und den anzusteuernenden Empfängern programmieren,

B. Szene einstellen: hierbei ist der gewünschte Zustand der einzelnen an der Szene mitwirkenden Emfpänger zu definierten (Lampe eingeschaltert, Dimmstufe der Lampe oder Offnen eines Rolladens usw.)

C. Abspeichern des definierten Raum-Ambientes durch Betätigten des Szenen-Taste.

Szene programmieren

• Bei Schritt (3) ist die Szenen-Funktion zu wahlen und die Verbindung (Schritt (4) am 1. Empfänger zu bestätigten,
  Die Schritte 3 und 4 zur Verbindung der restlichen anzusteuernnden Ausgange wiederholen.

Achtung : Ein Ausgang kann maximal in 2 understandsliche Szenen eingebunden werden.

• Indem Sie die individuellen Steuerbefehle der unterschiedlichen elektrischen in ihre Szene eingebundenen Empfänger verwenden, gestalten Sie das gewünschte Ambiente (z. B. Löschen der Deckenleute, Dimmstufe der Wandlampe auf 50%, Rolladen geöffnet oder halb geöffnet).

Achtung: Zum Einstellen des Rolladens ist zunachst der Rolladen komplett hoch zu fahren.
In dieser Position 2 Minuten abwarten, dann Rolladen bis zur gewünschenten Position abwarts fahren.

Szene abspeichern

• Zustand der in die Szene eingebundenen Empfänger durch langere Betätigung (>5 Sek.) der Szenen-Taste abspeichern, die zur Aktivierung der Szene dient.

Eine kurze Zustandsumschaltung der Ausgänge.
zeigt das Abspeichern der Zustände der
underschiedlichen elektrischen Empfänger an.

Von jetzt an bewirkt jeder Betätigung der Szenen-Taste die Bewerkstellung des abgespeicherten Ambientes.

5s

Jede erneute langer

(>5 Sek.) bewirkt die

Abspeicherung eines neuen

Ambientes.
