BDPSE3615 - Elektrischer Besen BLACK & DECKER - Kostenlose Bedienungsanleitung

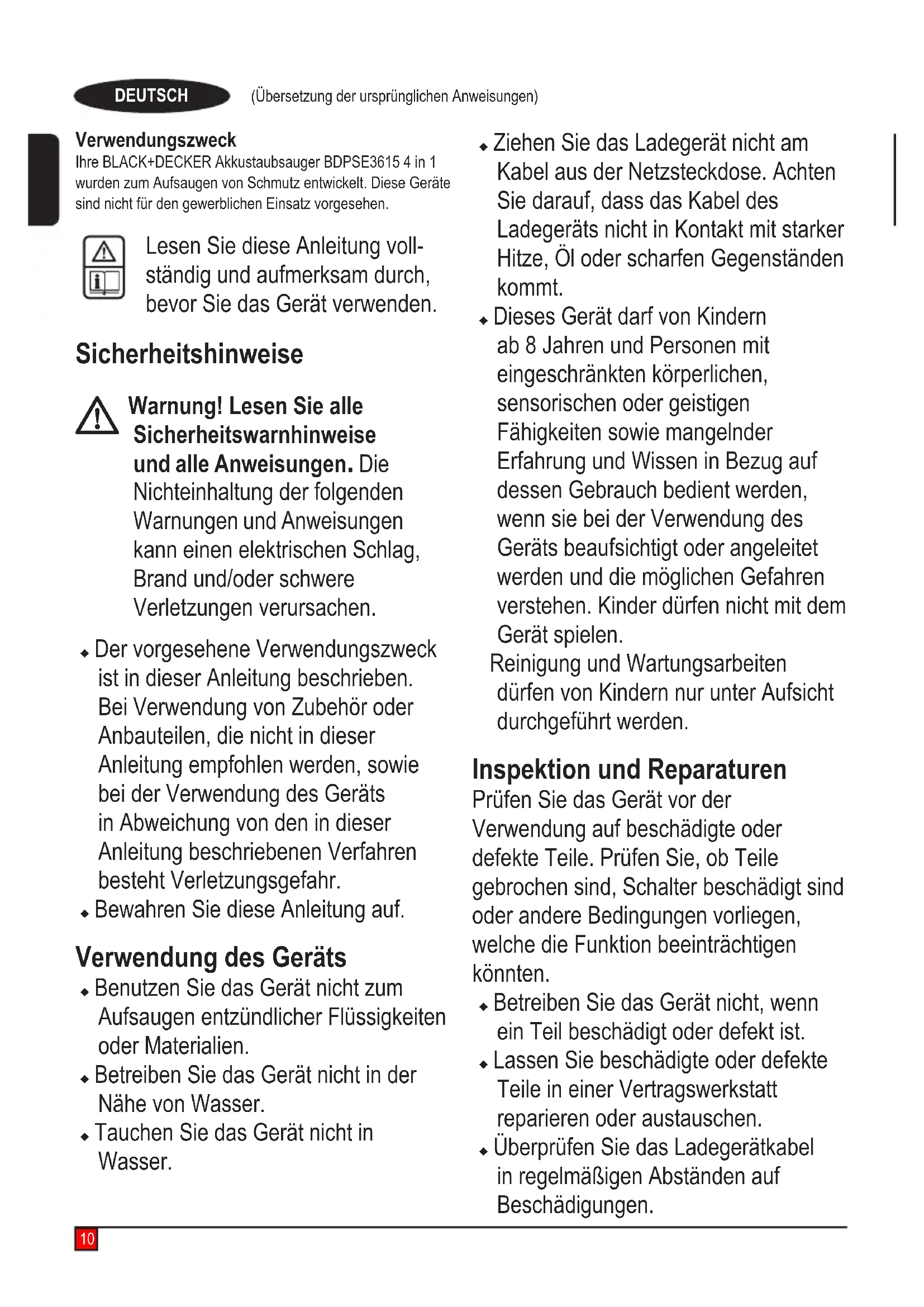

BEDIENUNGSANLEITUNG BDPSE3615 BLACK & DECKER

Ohre BLACK+DECKER Akkustaubsauger BDPSE3615 4 in 1
wurden zum Aufsagen von Schmutz entwickelt. Diese Geräte sind nicht für den gewerblichen Einsatz vorgesehen.

Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät verwenden.

Sicherheitshinweise

Warning! Lesen Sie alle Sicherheitsw Warnhinweise und alle Anweisungen. Die Nichteinhaltung der folgenden Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Der vorgesehene Verwendungszweck ist in dieser Anleitung beschreiben. Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie bei der Verwendung des Geräts in Abweichung von den in dieser Anleitung beschrieben Verfahren besteht Verletzungsgefahr.
Bewahren Sie diese Anleitung auf.

Verwendung des Geräts

Benutzen Sie das Gerät nicht zum Aufsagen entzündlicher Flüssigkeiten oder Materialien.
- Betreiben Sie das Gerät nicht in der Nähe von Wasser.
Tauchen Sie das Gerät nicht in Wasser.

Ziehen Sie das Ladegerät nicht am Kabel aus der Netzsteckdose. Achten Sie daraufuf, dass das Kabel des Ladegerats nicht in Kontakt mit starker Hitze, Öl oder scharfen Gegenständen kommt.
- Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, wenn sie bei der Verwendung des Geräts beaufsichtigt oder angeleitet werden und die möglichen Gefahren verstehen. Kinder dürfen nicht mit dem Gerätspiel.

Reinigung und Wartungsarbeitendürfen von Kindern nur unter Aufsicht durchgeführt werden.

Inspektion und Reparaturen

Prufen Sie das Gerät vor der Verwendung auf beschädigte oder defekte Teile. Prufen Sie, ob Teile gebrochen sind, Schalter beschädigt sind oder andere Bedingungen vorliegen, welche die Funktion beeinträchtigen konnten.

• Betreiben Sie das Gerät nicht, wenn ein Teil beschädigt oder defekt ist.
  Lassen Sie beschädigte oder defekte Teile in einer Vertragswerkstatt reparieren oder austauschen.
  Überprüfen Sie das Ladegerätkabel in regelmäßigen Abständen auf Beschädigungen.

Tauschen Sie das Ladegerät aus, wenn das Kabel beschädigt oder defekt ist.
Ersetzen oder entfernen Sie keine Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

Zusätzliche Sicherheitshinweise

Nach dem Gebrauch

Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie das Ladegerät oder die Ladestation reinigen.
Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen Ort auf.
Kinder sollen den keinen Zugang zu aufbewahrten Geräten haben.

Restrisiken

Beim Gebrauch theses Geräts
verbleiben zusätzliche Restrisiken,
die möglicherweise nicht in den
Sicherheitswarnings genannt werden.
These Risiken bestehen beispielsweise
bei Missbrauch oder längerem Gebrauch.
Auch bei der Einhaltung der
entsprechenden Sicherheitsvorschriften
und der Verwendung aller
Sicherheitsgeräte bestehen weiterhin
bestimmte Restrisiken. These sind:

Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.
Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verursacht werden.

Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
Beeinträchtigung des Gehörs.
Gesundheitsrisiken durch das Einatmen von Staub beim Verwendendes Geräts (beispiselsweise bei Holzarbeiten, insbesondere Eiche, Buche und MDF.)

Ladegeräte

Das Ladegerät ist für eine bestimmte Spannung ausgelegt. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

Warning! Ersetzen Sie das Ladegerät keinesfalls durch ein normales Netzkabel.

Verwenden Sie das BLACK+DECKER Ladegerät nur für den Akku des Geräts, mit dem es gefelert wurde. Andere Akkus konnen platzen und Sachschäden oder Verletzungen verursachen.
- Versuchen Sie keinesfalls, nicht aufladbare Batterien zu laden.
Bei einer Beschädigung des Netzkabels muss theses durch den Hersteller oder eine BLACK+DECKER Vertragswerkstatt ausgetauscht werden, um möglich die Gefahren zu vermeiden.
- Achten Sie darauf, dass das Ladegerät nicht mit Wasser in Berührung kommt.
Versuchen Sie nicht, das Ladegerät zu öffnen.

• Nehmen Sie am Ladegerät keine Veränderungen vor.
  Beim Laden des Geräts/Akkus muss auf ausreichende Belüfung gehcht werden.

Elektrische Sicherheit

Symbole auf dem Ladegerät

Den Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden.

eses Gerat ist schutzisoliert, thereof is keine Erdleitung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Die Ladestationarf nichtim Freien verwendet werden.

Warnsymbole am Gerät

Am Gerät befinden sich folgende Warnsymbole inkl.

Datumcode:

Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät verwenden

90616337-01

siehe Ladegerat 90616337-01

Merkmale

Dieses Gerät verfügbar über eine oder alle der folgenden Merkmale:

1. Ein-/Ausschalter
2. Netzschalter mit 3 Geschwindigkeiten
   2a. Schlagleisten-Aktivierungstaste
3. Ladestandanzeige
4. 36V-Akku
5. 36V-Ladegerat
6. Abnehmbarer Staubfangbehälter mit Filterruhrwerk
7. Staubfangbehälterklappe
8. Parkettdüse
9. Verlängerungsrohr
10. 2-in1-Zubehör
11. Fugendüse (beim Kundendienst bestellbar)
12. Clip zur Zubehöraufbewährung
13. Tierhaardüse (beim Kundendienst bestellbar)
14. Breite Staubbüürste (beim Kundendienst bestellbar)
15. Haken zur Verwendung mit der Wandhalterung (5a)

Aufladen eines Akkus

BLACK+DECKER sind zum Aufladen von BLACK+DECKER-Akkus vorgesehen.

Hinweis: So gewährleisten Sie die maximale Leistung und Lebensdauer von Lithium-Ionen-Akkus:

Laden Sie den Akku vor der erstmaligen Verwendung vollständig auf.
Laden Sie entladene Akkus nach jedem Gebrauch so bald wie möglich auf.
Akkus nicht vollständig entladen.

Aufladen (Abb. A)

Stecken Sie das Ladegerät (5) in eine geeignete Steckdose, bevor Sie den Akku (4) einsetzen.
Setzen Sie den Akku in das Tischladegerat (5) ein.
Bei Verwendung des Tischladegerats blinkt eine grüne LED (5b), während der Akku geladen wird.
Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass die grüne LED (5b) dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden.

Hinweis: Der Akku verfügt über eine Ladestandanzeige, um die verbleibende Akkulebensdauer schnell erkennen zu konnen. Durch Drücken der Ladestandstaste (4a) ist die verbleibende Akkuladung einfach erkennbar.

AnbringendesAkkus (Abb.B)

Setzen Sie den Akku (4) in das Gerät ein, bis ein Klicken zu horen ist, siehe Abbildung B.
Stellen Sie sicher, dass der Akku vollständig eingesetzt und eingerastet ist.

Entfernen des Akkus

Drucken Sie den Akku-Loseknopf undziehen Sie den Akku (4) aus dem Gerat.

Montage (Abb. C)

Richten Sie das obere Ende des Verlängerungsrohrs (9) wie in Abbildung C gezeigt am Saugeinlass (16) aus.
Schieber Sie das Verlängerungsrohr (9) so auf den Saugeinlass (16), dass es einrastet.
Richten Sie das untere Ende des Verlängerungsrohrs (9) wie in Abbildung C gezeigt an der Parkettdüse (8) aus.
Schiebern Sie das untere Ende des Verlängerungsrohrs (9) so auf die Parkettdüse (8), dass es einrastet.
Um ein Zubehörnteil zu entfernen, drücken Sie auf die Zubehör-Löselasche am Saugrohr undziehen Sie es ab.

GEBRAUCH

Dieser Staubsauger bietet vier Betriebsarten.

Mit dem Verlängerungsrohr (9) und der Parkettdüse (8) wie in Abbildung C gezeigt.
Mit der Parkettdüse (8) direkt am Saugeinlass (16) wie in Abbildung D gezeigt.

Mit dem Veränderungserhohr (9) und einem Zubehörteil (10), (11), (13) oder (14) wie in Abbildung E gezeigt.
Mit einem Zubehörnteil (10), (11), (13) oder (14) und dem Saugeinlass (16) wie in Abbildung E gezeigt.
Zubehor, das nicht zum Lieferumfang Ihres Geräts gehört, kann beim Kundendienst bestellbar.

Ein- und Ausschalten (Abb. F)

Drucken Sie zum Einsatzen den Ein-/Ausschalter (1).
Zur Erhöhung der Leistung schieben Sie den variablen Leistungsschalter (2) nach vorne.

Hinweis: Die Bodendüse (8) wird eingescheltet, wenn sie am Saugrohr oder Verlängerungsrohr angebracht ist. (Sie kann durch Drücken der Taste 2a auf dem Display ausgescheltet werden.) Die LED-Arbeitsscheinwerfer an der Vorderseite der Parkettdüse leuchten auf, wenn die Schlagleisten-Aktivierungstaste (2a) eingescheltet wird. (Sie konnen durch erneutes Drucken der Taste ausgescheltet werden.)

Hinweis: Die LEDs der Ladestandanzeige (3) leuchten, wenn der Staubsauger eingeschaltet ist.

Drucken Sie zum Ausschalten den Ein-/Ausschalter (1).
Bringen Sie den Akku(sofort nach Gebrauch wieder zum Ladegerat, damit er für die{nachste Verwendung bereit und vollständig aufgeladen ist.

Verwenden von Zubehör (Abb. G)

Zum Lieferumfang Ihres Staubsaugers gehört eventuell folgenden Zubehor.

2-in1-Zubehor (10)
Fugendüse (11).
Tierhaardüse (13).
Breite Staubbürste (14).
Das Zubehor (10), (11), (13) oder (14) kann wie in Abbildung G dargestellt entweder direkt am Verlangerungsrohr (6) oder am Saugeinlass (5) angebracht werden.
Richten Sie die Oberseite des Zubehörs (10), (11), (13) oder (14) am Sauceinlass (16) oder am Verlängerungsrohranschluss (9a) aus und drücken Sie, bis es einrastet, siehe Abbildung G.

Reinigen und Entleeren des Staubsaugers

Filterruhrwerk (Abb. H)

Drehen Sie das Rad des Filterruhrwerks bei vom Gehäuse (17) abgehobenem Staubfangbehälter (6) etwa 5 bis 10 Mal, um übermögen Staub vom Filter zu entfernen und so dessen Leistung zu erhöhen.

Hinweis: Das Ruhren sollen erfolgen, wenn das Gerät geleert und der Vorfilter entfern wird.

Hinweis: Die maximale Saugleistung erzielen Sie bei sauberen Filtern und leerem Staubfangbehälter.

Wenn nach dem Ausschalten des Staubsaugers Staub aus der Saugöffnung fällt, ist der Staubauffangbehälter voll und muss geleert werden.

Entleeren des Staubfangbehalters (Abb. I, J)

Hebien Sie den Staubfangbehälter (6) an und entfernen Sieihn vom Gehäuse (17), siehe Abbildung I.
Halten Sie den Staubfangbehälter über einen Mülleimer und drücken Sie die Entriegelungstaste am Staubfangbehälterdeckel (6a), um den Staubfangbehälter zu leeren, siehe Abbildung J.
Schlieben Sie den Staubfangbehälterdeckel (7) so, dass er hörbar einrastet.
Setzen Sie den Staubfangbehälter (6) wieder auf das Gehäuse (17).

Entfernen des Vorfilters (Abb. K)

Heben Sie den Staubfangbehälter (6) an und entfernen Sieihn vom Gehäuse (17), siehe Abbildung I.
Halten Sie den Staubfangbehälter über einen Mülleimer und drücken Sie die Entriegelungstaste am Staubfangbehälterdeckel (6a), um den Staubfangbehälter zu leeren, siehe Abbildung J.
Drucken Sie mit dem Zeigefinger und dem Daumen den Vorfilter (18) zusammen und haben Sie den Vorfilter (18) wie in Abbildung K gezeigt vom Staubfangbehälter (6) ab.

Hinweis: Das Filtergehäuse passt genau in den

Staubfangbehälter und ist möglicherweise zunachst schwer zu entfern.

Leeren Sie den Staubfangbehälter.
- Setzen Sie den Vorfilter (18) in den Staubfangbehälter (6) ein und achten Sie bereits darauf, dass die Lasche des Staubfangbehälters (20) wie in Abbildung K gezeigt am Schlitz des Vorfilters (19) ausgerichtet ist.
Setzen Sie den Staubfangbehälter so in den Staubsauger ein, dass er hörbar einrastet.

Entfernen des Filters (Abb. L)

Heben Sie den Staubfangbehälter (6) an und entfernen Sieihn vom Gehäuse (17), siehe Abbildung I.
Halten Sie den Staubfangbehälter über einen Mülleimer und drücken Sie die Entriegelungstaste am Staubfangbehälterdeckel (6a), um den Staubfangbehälter zu leeren, siehe Abbildung J.
Fassen Sie das Gehäuse des Ruhrwerksrads (21) undziehen Sie es zum Entfernen nach oben.
Entfernen Sie den Filter (22) wie in Abbildung L dargestellt vom Ruhwerksgehause (21).
Schütteln Sie losen Staub vom Filter ab oder bürsten Sieihn vorsichtig ab.
- Setzen Sie den Filter (22) in das Gehäuse des Ruhrwerksrads (21) ein.
Setzen Sie das Gehäuse des Ruhrwerksrads (21) so in den Staubfangbehälter ein, dass es hörbar einrastet.

Reinigen der Filter

Wenn Filter und Vorfilter aus dem Staubfangbehälter entfernt wurden, schütteln Sie losen Staub vom Vorfilter und vom Filter ab oder bürsten Sie sie vorsichtig ab.
Spulen Sie den Staubfangbehälter (6) mit warmem Seifenwasser aus.
Spulen Sie die Filter mit warmer Seifenlauge aus.
Warten Sie, bis die Filter vollständig trocken sind, bevor Sie sie wieder eingetzen (24 Std.).
Befolgen Sie Zusammenbau die Hinweise in den Abschnitten „Entfernen des Vorfilters" und „Entfernen des Filters".

Hinweis: Die maximale Saugleistung erzielen Sie bei sauberen Filtern und leerem Staubfangbehälter.

Wenn nach dem Ausschalten des Staubsaugers Staub aus der Saugöffnung fällt, ist der Staubauffangbehälter voll oder verstoptf und muss geleert werden.

Waschen Sie die Filter regelmäßig mit warmer Seifenlauge aus und stellen Sie sicher, dass er komplett trocken ist, bevor Sieihn wieder verwenden. Je sauberer der Filter ist,esto betterist die Leistung des Produkts.
Esistsehrwichtig,dassdieFiltervor derNutzung vollständig trocken sind und in die richtige Position eingesetzt werden.

Entfernen und Reinigen der Rotationsbürsten (Abb. M)

Warning! Um das Verletzungsrisiko durch bewegliche Teile zu verringn, entfern den Sie vor der Reinigung oder Wartung den Akku.

Zum Entfernen der Rotationsbürste (23) von der Parkettdüse (8) drücken Sie die Entriegelungstaste (24) wie in Abbildung M gezeigt.
Hebien Sie die Rotationsbürste aus ihrer verriegelten Position hereaus.
Die Rotationsbürste (23) kann nun Herausgenommen werden.
Reinigen Sie die Rotationsbürste und setzen Sie sie wieder ein. Stellen Sie vor dem Betrieb sich, dass sie sich in der verriegelten Position befindet.

Wartung

Ihr BLACK+DECKER-Akku-Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hangt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

Warning! Vor dem Ausführren jeglicher Wartungsarbeiten an Akku-Geräten:

Entnehmen Sie den Akku.
Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie es reinigen. Das Ladegerät bestehtigt keine Wartung, es sollte jederoch regelmäßig gereinigt werden.

Reinigen Sie regelmäßig die Luftungsschlitze des Geräts und des Ladegerats mit einer weichen Bürste oder einem trockenen Tuch.
Reinigen Sie das Motorghause regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Ersetzen der Filter

Die Filter sollen alle 6 bis 9 Monate ersetzt werden, bei sichtbaren Verschleibspuren oder Beschädigungen auch früher. Ersatzfilter erhalten Sie im BLACK+DECKER Fachhandel.

Entfernen Sie die alten Filter wie oben beschrieben.
Bringen Sie die neuen Filter wie oben beschrieben an.

Fehlerbehebung

Problem möglich	Jrsache Möglichkeit Lösung
Gerät startet nicht.	Akku nicht geladen. Prüfen	Sie die erforderliche Ladekapazität.
	Blockage.	Rohr der Parkettdüse prüfen.
		Veränderungsrohr prüfen.
		Bereich zwischen Ver-längerungsrohr und Behälter prüfen.
Die Schlagleiste Funktioniert nicht mehr.	Verstopfung.	Das Gerät ist mit einem Überlastungsschutz der Schlagleiste ausgestellt. Nehmen Sie die Schlagleiste hereaus und befrenien Sie sie von allen Rückständen und Verstopfungen.
Akku ländt nicht.	Das Ladegerät ist nicht mit dem Stromnetz verbunden.	Stcken Sie den Stecker des Ladegeräts in eine aktive Steckdose. Weitere Details finden Sie unter „Wichtige Hinweise zum Aufladen".
	Umgebungstemperatur zu hoch oder zu niedrig	Bringen Sie Ladegerät und Akku an einen Ort, mit einer Temperatur über 4 °C bis unter +40 °C

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit dem dem normalen Hausmull entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden konnen, um den Bedarf an Rohstoffen zu verringn.itte recyclen Sie elektrische Produkte und Akkus gemäß denortlichen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com

Technische Daten

	BDPSE3615
Spannung 36
Wattstunden 54
Gewicht 3,58
Akku BL15362
Ladegerät 90616337-01
Ungefährte Ladezeit 1.5 h

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie von 24 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schänkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black + Decker entsprechen und dem Verkäfer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen.

Die Bedingungen für die 2-jährige Garantie von Black&Decker und den Standort ihrer nachstgelegen den Vertragswerkstatt finden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Black&Decker-Niederlassung wenden, deren Adresse Sie in dieser Anleitung finden.

Ihr neues Black & Decker Produkt konnen Sie auf unserer Website unter www.blackanddecker.de registrierten. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Utilisation prévue

Elektrische verilgheit
