BEDIENUNGSANLEITUNG VIBZ 12 LD Systems

BEDIENUNGSPANLEITUNG

MANUEL D'UTILISATION

MANUAL DE USUARIO

INSTRUKCJA OBSLUGI

MANUALE D' USO

VIBZ 12

SCHNELLSTARTANLEITUNG MIT VERKABELUNGSBEISPIEL 16

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE 17-22

TECHNISCHE DATEN 22-23

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PREVENTIVES 25-26

INTRODUCTION

GUIDE DE PRESE EN MAIN RAPIDE AVEC

EXEMPLDE DE CÁBLAGE 27

CONNECTEURS, CONTROLES ET INDICATEURS 28-33

CHARACTERISTIQUES TECHNIQUES 33-34

DECLARATIONS

ESPNOL

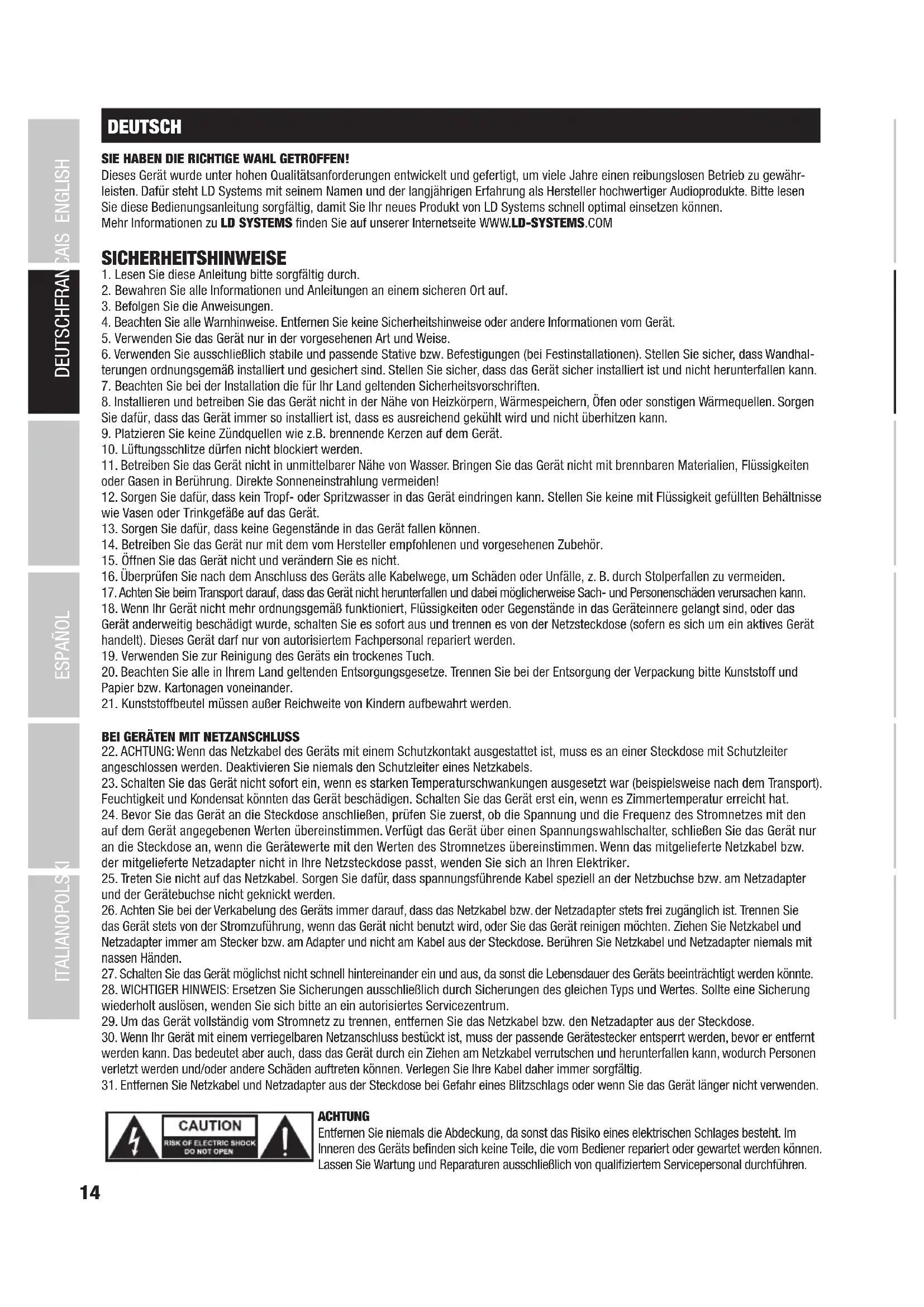

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerat wudter hohen Qualitansforderungen entwickelt und gefertigt, um viel Jahre einen reibungslosen Betrieb zu gewahrleisten. Dafur steth LD Systems mit seinem Namen und der langjhrigen Erfahrung als Hersteller hochwertiger Audioproekte.itte lesen Sie diee Bedienungsanleitung sorgfaltig,damit Si hr neues Produrt von LD Systems schnll optimal einsetzen konnen.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitungmente sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfern den Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie safer, dass Wandhal-terungen ordnungsgemäß installiert und gesichert sind. Stellen Sie safer, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Naze von Heizkörpm, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie davon, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüfungsschlitze dürfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
12. Sorgen Sie damit, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgebung auf das Gerät.
13. Sorgen Sie davon, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Offnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Gerats alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und damit möglichereise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerat nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerätarf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihr Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackungitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel mussen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht那么简单 ein, wenn es starrkten Temperaturschwankungen ausgesetzt war (beispisseweise nach dem Transport). Feuchtigkeit und Kondensat können das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schlieben Sie das Gerät nur an die Steckdose an, wenn die Gerätwerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in ihre Netzsteckdose passt, wenden Sie sich an ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie damit, dass spannungsfährende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknicht werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutz wird, oder Sie das Gerät reinigen möchen. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Gerats beeinträchtigt werden konnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Soltte eine Sicherung wiederholt auslösen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfern den das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerästecker entsprert werden, bevor er entfernrt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel dazu immer sorgfältig.
10. Entferen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entferen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Gerats befinden sich keine Teile, die vom Bediener repariert oder gewartet werden konnen. Lassen Sie Wartung und Reparaturen ausschließlich von qualifizierten Servicepersonal durchführten.

Das gleichseite Drieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heute Oberflächen. Wahrend des Betriebs konnen bestimmte Teile des Gehäuses hei werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkuhlzeit von mindestens 10 Minuten.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerat ist fur den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb these Gerats unterliegt den jeweils gultigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzweisen. Gehorschaden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung these Products konnen hohe Schalldruckpegel (SPL) erzeugt werden, die bei Kündlern, Mitarbeitern und Zuschauern zu irreparablen Gehorschaden führen konnen. Vermeiden sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFUHRUNG

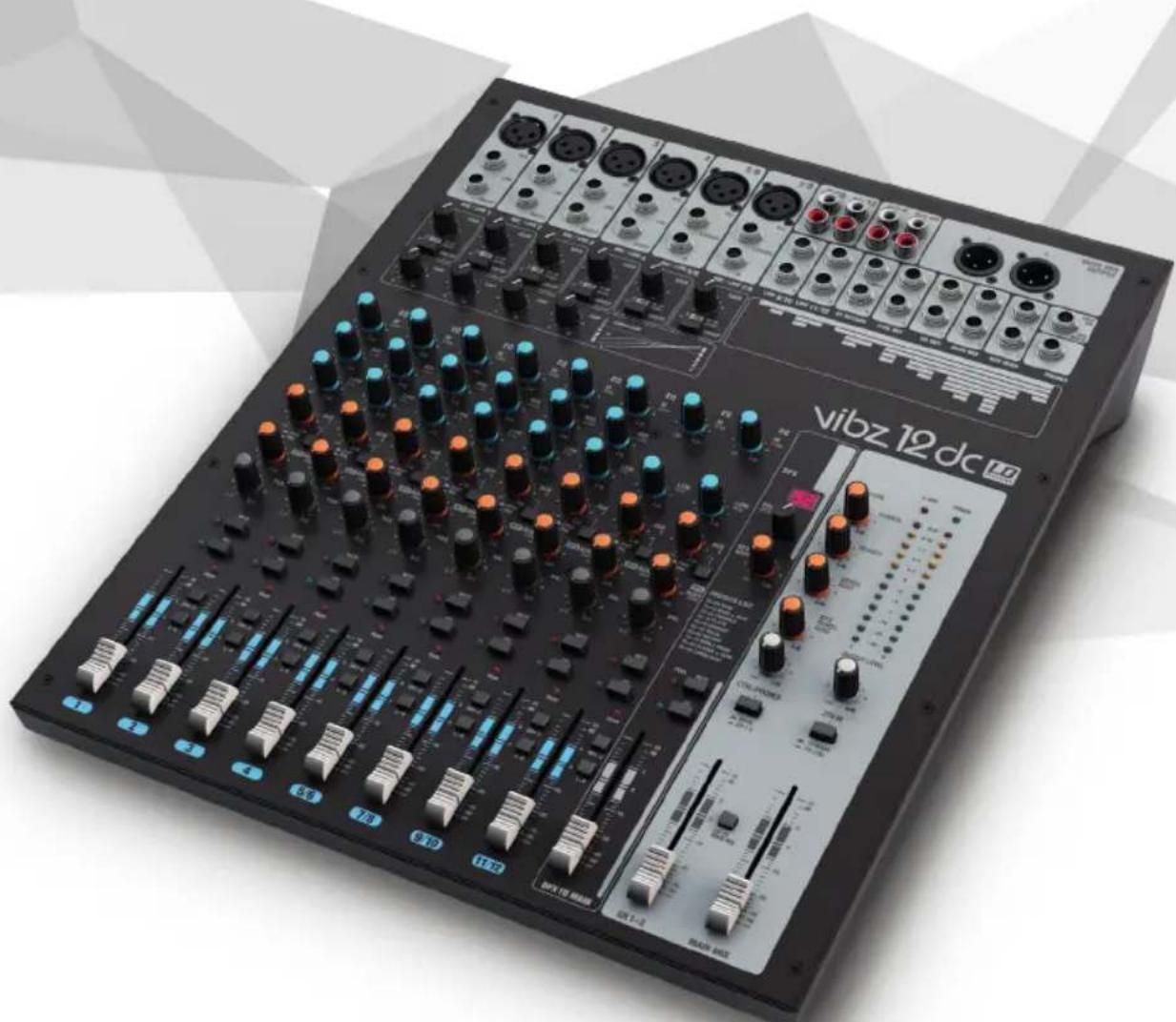

LDVIBZ12DC - 12-Kanal Mixer mit digitaler Effektsektion und Compressor

Der VIBZ 12 DC ist ein vielseitig einsetzbares Mischpult mit sechs symmetrischen Mikrofoneingangen, die über hochwertige Vorveränderter, Low-Cut-Filter, einen effektiven 3-Band-EQ mit praxisgerecht gewährten Mittenfrequenzen und zuschaltbare Phantomspeisung verfügen. Hier Mikrofonkanä konnen mit dem eingebauten Compressor für eine wirkungsvolle Dynamikregelung separat bearerbeitet werden, zwei weitere konnen alternativ als Stereo-Line-Kanäbenutz werden. Die übrigen Stereokanä sind mit 2-Band-EQs ausgestattet. Die Mastersekction des Mischpults beinhaltet u.a. zwei Effektwege, symmetrische XLR-Ausgange, Gruppen- und Monitorausgange sowie einen Kopfhöreranschluß. Der VIBZ 12 DC besitzt zudem RCA-Anschlüsse für Aufnahme- und Abspielgeräte und eine digitale Effeksekton mit 100 Presets. Mit wichtigen Ausstattungs-Details wie der PFL-Funktion oder Mute-Tastern und seinem tatsächlichen, transparenten Klang ist der VIBZ 12 DC die perfekte Wahl für den Live-Einsatz, Installationen und anspruchsvolle Homere recording-Anwendungen.

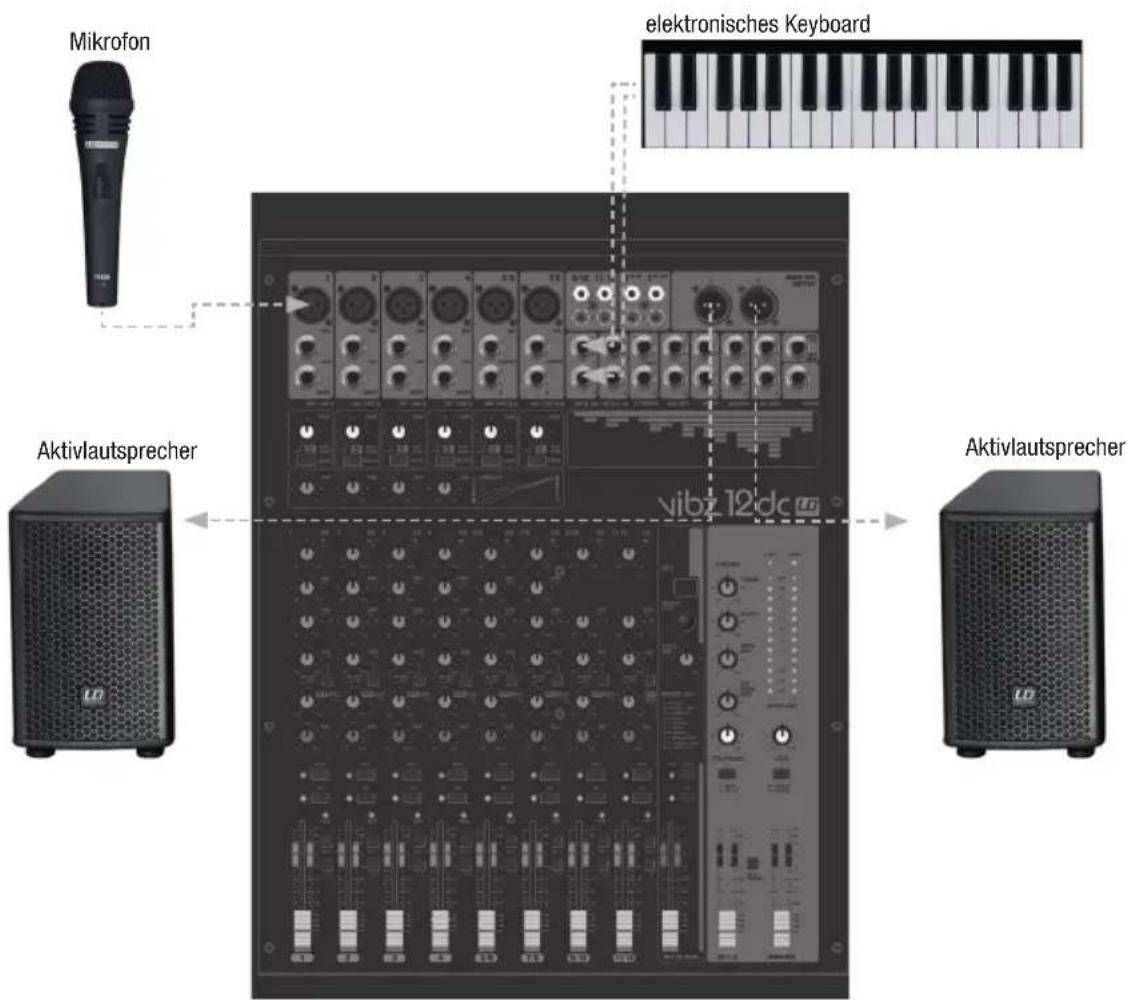

SCHNELLSTARTANLEITUNG MIT VERKABELUNGSBEISPIEL

1. Achten Sie darauf, dass das Mischpult und alle Geräte, die am Mischpult angeschlossen werden sollen, ausgeschelt sind.
2. Schlieben Sie die Geräte mit geeigneten Kabeln am Mischpult an.
3. Stellen Sie die Vorverstärkung der Kanäle 1 bis 6 und alle Pegelsteller Kanal-LEVEL und MAIN MIX auf Minimum. Bringen Sie die Regler aller Equalizer in Mittelstellung (Rastpunkt). Stellen Sie die Lautstärkeregler der aktiven Laufsprecher auf Minimum. Schalten Sie die +48V Phantomspeisung des Mischpults nur ein, wenn Sie ein Kondensatormikrofon verwenden.
4. Schalten Sie die Geräte in der folgenden Reihenfolge ein: Mikrofon und Keyboard (oder andere Zuspielgeräte), das Mischpult und zuletzt die aktiven Laufsprecher.
5. Stellen Sie die Gain-Regler der Kanäle 1 bis 4, bzw. 5/6 und 7/8 so ein, dass die Peak-LED des entsprechenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzieren der Eingangsvorverständung (Gain).
6. Kanäe 9/10 und 11/12: Stellen Sie den Ausgangspegel des Keyboards (oder andere Zuspielgeräte) so ein, dass die Peak-LED des entsprachenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleuchtet. Vermeiden Sie permanentes Leuchten der Peak-LED.
7. Bringen Sie den Schalter L-R (Nr. 19) der verwendeten Kanäle in die heruntergedrücke Position.
8. Bringen Sie die Pegelsteller (Fader) der verwendeten Kanäle und des Summenkanals MAIN MIX ungebär auf die 0 dB Markierung.
9. Erhöhen Sie bei anliegendem Signal (z.B. Sprache, Gesang, Keyboard) nun die Lautstärke der aktiven Lautspracher auf den gewünschten Pegel.
10. Die Feinabstimmung durch das Einstellen der Lautstärkenverhältnisse der Kanäle und die Verwendung der Equalizer, Compressoren und des Effektgerats kann nun nach Wunsch durchgeführt werden.

HINWEIS: Beim Ausschalten der Geräte beachten Sieitte folgende Schritte: Stellen Sie zuerst die Lautstärke der aktiven Lautsprecher auf Minimum und schalten Sie aus, danach konnen das Mischpult und die angeschlossenen Geräe ausgeschaltet werden.

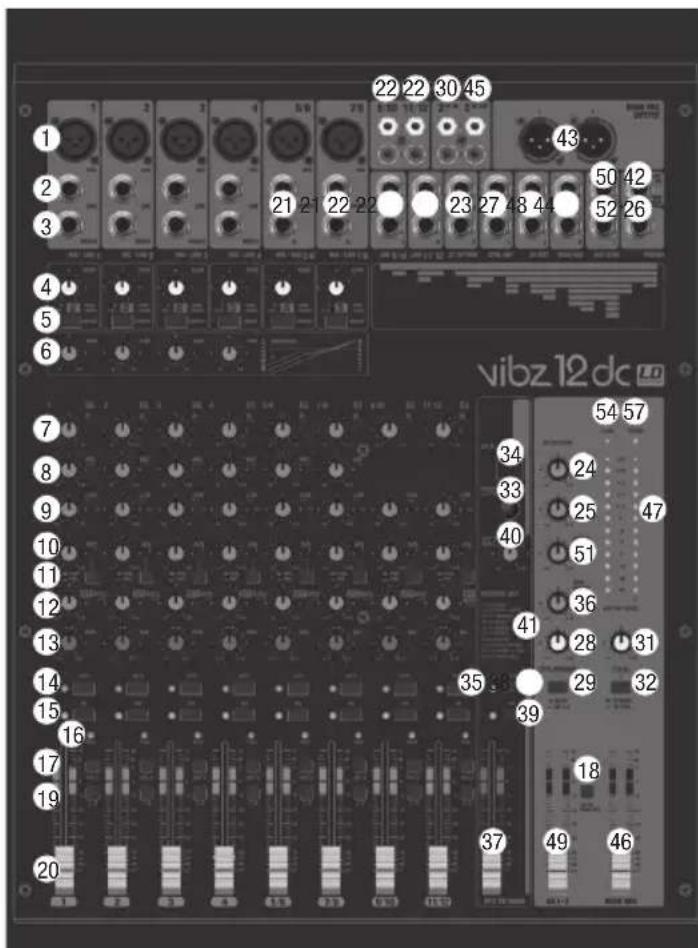

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE

MIC IN 1-4 & 5/6-7/8

Symmetrische Eingänge der Kanäle 1 bis 4, bzw. 5/6 und 7/8 mit 3-Pol XLR-Buchsen zum Anschlieben von Mikrofonen. Die Kanäle 1 bis 4 sind Mono-Kanäle, die Kanäle 5/6 und 7/8 können je nach Belegung sowohl als Mono- als auch als Stereo-Kanäle verwendet werden (XLR und Klinke L IN = Mono / Klinke L und R IN = Stereo). Für den Betrieb von Kondensator-Mikrofonen steht eine 48V Phantomspeitung zur Verfugung, die zentral auf die XLR-Buchsen zugeschaltet werden kann (Nr. 53). Vor dem Ein- bzw. Ausstecken von Mikrofonen stellen Sie den Gain-Regler (Nr. 4)itte auf ein Minimum (Linksanschlag) und schalten die Phantomspeigung erst nach dem Anschlieben eines Mikrofons ein, bzw. vor dem Ausstecken aus.

LINE IN KANAL 1-4

Symmetrische Eingänge der Mono-Kanäle 1 bis 4 mit 6,3mm Klinkenbuchse zum Anschlieben eines Zuspielgeräts mit Line-Pegel. Vor dem Ein- bzw. Ausstecken von Klinkenkabeln stellen Sie den Gain-Regler (Nr. 4)itte auf ein Minimum (Linksanschlag).

3 INSERT KANAL 1 - 4

3-polige 6,3mm Klinkenbuchse zum Einsatzbuchungen eines externen signalverarbeitenden Geräts (Compressor, Gate usw.) in den entsprachen-den Mischpult-Kanal. Für die Verbindung wird ein spezielles Insert-Kabel bestehtigt (Y-Kabel, 1x Stereo-Klinke auf 2x Mono-Klinke, bzw. XLR). Die Belegung der Buchse ist wie folgt: TIP = Send, RING = Return, SLEEVE = Masse.

4 GAIN KANAL 1 - 7/8

Justieren der Vorverstärkung des Mikrofon-Eingangs von 0 bis 50 dB, bzw. der Empfindlichkeit des Line-Eingangs von +15 bis -35 dB. Stellen Sie den Gain-Regler so ein, dass die Peak-LED des entsprechenden Kanals nur bei Pegelspitzen des anliegenden Signals kurz aufleucht. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzierung der Eingangsvorverstärkung, bzw. der Eingangsempfindlichkeit.

LOW CUT KANAL 1 - 7/8

Tiefensperre fur die Unterrückung tieffrequenter Signalanteile. Vor allem bei Sprach- und Gesangsübertragung kann ein aktiverter LOW CUT (Schalter in heruntergedruckter Position) störende Bassfrenzen absenken und somit die Textverständlichkeit steigern. Die Grenzfrequency liegt bei 95Hz .

6 COMPRESSOR

Stufenlos regelbarer Compressor für die Kanäle 1 bis 4. Je nach Einstellung wird das anliegende Signal weniger, oder stärker verdichtet, d.h., die Dynamik des Signals wird eingeschränkt (Linksanschlag des Reglers = Compressor deaktiviert, Rechtsanschlag = maximale Verdichtung). Der durch zunehmend stärkerer Verdichtung größter werdenende Pegelverlust wird von der Compressor-Einheit automatisch ausgegliedchen. Der Einsatz des Compressors kann z.B. für eine verbesserte Durchsetzung einer Gesangsstimme im Mix sorgen.

EQUALIZER HI KANAL 1 - 11/12

Equalizer Hohenband für die Kanäle 1 bis 11/12 (12 kHz, +/-15 dB). Nach links gedreht werden Hohen abgesenkt, nach rechts gedrecht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Equalizer Mittenband for die Kanäe 1 bis 7/8 (2,5 kHz, +/-15 dB). Nach links gedrecht werden Mitten abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

9 EQUALIZER LOW KANAL 1 - 11/12

Equalizer Bassband for die Kanäle 1 bis 11/12 (80 Hz, +/-15 dB). Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

LEVEL AUX1 PRE / POST KANAL 1 - 11/12

Pegelsteller for die Zumischung des Signals von Kanal 1 bis 11/12 auf ein externes Effektgerät (Effekt Send, Schalter 11 POST), oder für die Ansteuerung eines aktiven Bühnenmonitors (Monitor Send, Schalter 11 PRE). Verwenden Sie den Line-Ausgang AUX SEND 1 (Nr. 50) zur Ansteuerung.

11 AUX1 PRE/POST KANAL 1 - 11/12

Wen S AUX 1 zur Ansteuerung eines externen Effektgerats verwenden, bringen Sie den Schalter in die nicht heruntergedruckte Position POST. Das Ansteuerungssignal wird nun hinter dem Kanal-Pegelsteller (Nr. 20) abgegriffen, ist also abhängig davon. Zur Ansteuerung eines Bühnenmonitors, bringen Sie den Schalter in die heruntergedrückte Position PRE. Das Signal wird nun vor dem Kanal-Pegelsteller (Nr. 20) abgegriffen und die Lautstärke des Bühnenmonitors kann unabhängig von der Kanal-Lautstärke eingestellt werden.

LEVEL DFX / AUX2 POST KANAL 1 - 11/12

Pegelsteller for die Zumischung des Signals von Kanal 1 bis 11/12 auf das interne digitale Effektgerät (Effekt Send, Post Fader). Verwenden Sie den Line-Ausgang AUX SEND 2 (Nr. 52) zur Ansteuerung eines externen Effektgeräts. Bei der Verwendung der AUX SEND 2-Klinkenbuchse, wird das interne Effektgerät automatisch umgangen und ist somit nicht verwendbar.

13 PAN CHANNEL 1 - 4 & BAL KANAL 5/6 - 11/12

PAN Kanal 1 bis 4: Mit Hilfe des Panorama-Reglers positionieren Sie das Signal des entsprechenden Kanals im Stereofeld des Gesamtsignals (Mittelstellung = Wahrnehmung des Signals in der Mitte des Stereofels). BAL Kanal 5/6 bis 11/12: Mit Hilfe des Balance-Reglers stellen Sie das Lautstärkenverhältnis zwischen dem linken und rechten Anteil des anliegenden Stereo-Signals ein. Sobald die XLR-Buchse, bzw. lediglich die linke Buchse L (MONO) des Line-Eingangs der Kanäle 5/6 und 7/8 beegt sind, erfüllt der Regler die Funktion eines Panorama-Reglers.

14 MUTE KANAL 1 - 11/12

Um einen Kanal stumzuschalten, bringen Sie den MUTE-Schalter des entsprechenden Kanals in die heruntergedrücke Position. Gleichzeit beginnnt die MUTE-LED des Kanals zu leuchten. Beim Deaktivieren der Stummschaltung, erlischt die MUTE-LED.

15 PFL KANAL 1 - 11/12

Bringen Sie den PFL-Schalter (Pre Fader Listen) in die heruntergedrücke Position, um das Signal des entsprechenden Kanals unabhängig vom Kanal-Pegelsteller (Nr. 20) mit Hilfe eines am Kopfhörer-Ausgang PHONES (Nr. 26) angeschlossenen Kopfhörers separat vorhören zu konnen. Gleichzeitig beginnt die PFL-LED des Kanals zu leuchten. Wir der PFL-Schalter in die Ursprungsposition gebracht, erlisch die PFL-LED.

16 PEAK LED KANAL 1 - 11/12

PEAK Kanal 1 - 7/8: Sobald die rote Peak-LED aufleucht, wird der Eingang des entsprechenden Kanals an der Verzerrungsgrenze betrieben. Stellen Sie den Gain-Regler (Nr. 4) so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleucht. Vermeiden Sie permanentes Leuchten der Peak-LED durch Reduzierung der Eingangsvorstandigung, bzw. der Eingangsempfindlichkeit. PEAK Kanal 9/10 und 11/12: Sobald die rote Peak-LED aufleucht, wird der Eingang des entsprechenden Kanals an der Verzerrungsgrenze betriuben. Stellen Sie den Ausgangspiegel des Zuspielgeräts so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleucht. Vermeiden Sie permanentes Leuchten der Peak-LED.

17 GR1-2 KANAL 1 - 11/12

Bringen Sie den GR1-2-Schalter in die heruntergedrücke Position, um den entspruchenden Kanal zur Kanal-Gruppe 1 (PAN/BAL auf Linksanschlag), zur Kanal-Gruppe 2 (PAN/BAL auf Rechtsanschlag), oder mit den gleichen Signalanteilen zu beiden Kanal-Gruppen 1 und 2 (PAN/BAL in Mittelstellung) hinzuzufugen. Gleichzeitig werden die Signale der in eine Gruppe zusammengefassten Kanäe auf die entspruchenden Line-Ausgänge GR OUT 1 / 2 geroutet. Die Gesamtlautstärke der so gebildeten Gruppe wird mit Hilfe des Pegelstellers GR 1-2 (Nr. 49) eingestellt, sollen die Audio-Signale der Gruppe auf den Summenkanal MAIN MIX geroutet wurde, bringen Sie den Schalter GR TO MAIN MIX (Nr.18) in die heruntergedrücke Position.

18 GR TO MAIN MIX

Routen Sie das Signal der Kanal-Gruppe GR1-2 auf den Summenkanal MAIN MIX, indem Sie den Schalter in die heruntergedrückte Position bringen.

19 L-R KANAL 1 - 11/12

Um einen Eingangskanal (Kanal 1 - 11/12) direkt auf den Summenkanal MAIN MIX zu routen, bringen Sie den Schalter L-R des entspruchenden Kanals in die heruntergedrücke Position.

20 FADER KANAL1 - 11/12

Pegelsteller fur die Kanale 1 bis 11/12. Schieben Sie den Fader-Knopf nach oben, um die Lautstärke des entsprchenden Kanals anzuheiten und nach unten, um sie zu verringern.

LINE IN L / R KANAL 5/6 - 7/8

Unsymmetrische Eingänge der Stereo-Kanäle 5/6 und 7/8 mit 6,3mm Klinken-Buchsen zum Anschlieben von Zuspielgeräten mit Line-Pegel (z.B. Keyboard). Wird lediglich die Eingangsbuchse links (L) belegt, wird der Kanal Mono betrieben.

22 LINE IN KANAL 9/10 - 11/12

Unsymmetrische Line-Eingänge der Stereo Kanäle 9/10 und 11/12. Die Cinch-Buchsen können alternativ zu den Klinken-Buchsen des Kanals verwendet werden.

23 ST RETURN L/R

Unsymmetrischer Stereo-Line-Eingang mit 6,3mm Klinkenbuchsen für den Anschluss eines externen Effektgeräts (Eingang links = Mono), oder eines anderen Zuspielgeräts mit Line-Pegel.

24 ST RETURN TO MAIN

Pegelsteller fur den Stereo-Line-Eingang ST RETURN (Nr. 23). Das ST RETURN-Signal wird direkt auf den Summenkanal MAIN MIX gemisch. Nach links gedreht verringgert sich, nach rechts gedreht erhöht sich die Lautstarke.

25 ST RETURN TO AUX1

Pegelsteller fur den Stereo-Line-Eingang ST RETURN (Nr. 23). Das ST RETURN-Signal wird direkt auf den Ausspielweg AUX1 gemischt. Nach links gedreht verringgert sich, nach rechts gedreht erhöht sich die Lautstärke.

26 PHONES

Kopfhoreranschlss mit 6,3mm Stereo-Klinkbuchse. Ausgabe des Signals des Summenkanals MAIN MIX, der Gruppe GR1-2, oder von PFL. Die Lautstarkeneinstellung erfolgt über den Pegelsteller PHONES / CTRL (Nr. 28) und ist unabhängig von der Lautstarkeneinstellung des Pegelstellers MAIN MIX. Verwenden Sie Kopfhorer mit einer minimalen Impedanz von 30 Ohm und achen darauf, die Lautstärke auf einem angenehmen Pegel zu halten, um Gehorschaden durch laute Geräusche zu vermeiden.

27 CTRL OUT L / R

Unsymmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschlieben von aktiven Monitoren etc.. Ausgabe des Signals des Summenkanals MAIN MIX, der Gruppe GR1-2, oder von PFL. Die Lautstarkeneinstellung erfolgt über den Pegelsteller PHONES / CTRL (Nr. 28) und ist unabhängig von der Lautstarkeneinstellung der Pegelsteller MAIN MIX und GR1-2.

28 PHONES / CTRL

Pegelsteller fur den Stereo-Line-Ausgang CTRL (Nr. 27) und den Kopfhorer-Ausgang PHONES (Nr. 26). Besonderss bei der Verwendung von Kopfhorern, achten Sie darauf, die Lautstärke auf einem angenehmen Pegel zu halten, um Gehorschaden durch laute Gerausche zu vermeiden.

CTRL/PHONES MAIN / GR1-2

Zum Abhoren des Summenkanals MAIN MIX bringen Sie den Schalter in die nicht heruntergedrückte Position MAIN, zum Abhoren des Gruppen-Signals in die heruntergedrückte Position GR1-2.

2TKIN

Unsymmetrischer Stereo-Line-Eingang mit Cinch-Buchsen zum Anschlieben eines Zuspielgeräts mit Line-Pegel (z.B. MP3-Player).

2 TK IN LEVEL

Pegelsteller fur den Stereo-Line-Eingang 2 TK IN (Nr. 30). Nach links gedreht verringer sich, nach rechts gedreht erhoht sich die Lautstärke.

2 TK IN TO MAIN / TO CTRL

Dieser Umschalter ermoiglich es, das am Stereo-Line-Eingang 2TK IN anliegende Signal wahlweise auf die Stereo-Line-Ausgange MAIN MIX OUT, CTRL OUT und den Kopfhörerausgang PHONES (nicht heruntergedrücke Position TO MAIN), oder ausschlieb auf den Stere-Line-Ausgang CTRL OUT und den Kopfhörerausgang PHONES zu routen (heruntergedrücke Position TO CTRL).

DFX PRESETS

100 verzadene Effekt-Presets stehen Ihnen zur Verflugung. Verwenden Sie den Drehgeber, um wunschgemäß eines der Presets auszuwahlen (Ziffern im Display Nr. 34 blinken) und bestätigten dann die Eingabe durch kurzes Drucken auf den Drehgeber (das Blinken der Ziffern im Display stoppt).

DFX DISPLAY

Das 2-stellige LED-Display zeigt die Nummer des ausgewählten Effekt-Presets an.

DFX PEAK LED

Sobald die rote Peak-LED aufleucht, wird der Eingang des internen Effektgerats an der Verzerrungsgrenze betrieben. Stellen Sie den Effekt-Send-Pegelsteller DFX SENDS AUX2 (Nr. 36) so ein, dass die Peak-LED nur bei Pegelspitzen des anliegenden Signals kurz aufleucht.

DFX SENDS AUX2

Pegelsteller fur das Gesamt-Signal der uber die DFX/AUX2 Pegelsteller (Nr. 12) ausgespielen Signale der Engangskanäe 1 bis 11/12.

DFX TO MAIN

Pegelsteller for die Zumischung des Effekt-Signals des internen Effektgerats auf den Summenkanal MAIN MIX. Schieber Sie den Fader-Knopf nach oben, um die Effekt-Lautstärke anzuheben und nach unten, um sie zu verringern.

DFX MUTE

Um das interne Effektgerät stumzuschalten, drücken Sie kurz auf den DFX Mute-Taster und nochmals, um die Stummschaltung zu deaktivieren. Ist die Stummschaltung aktiv, leuchtet die DFX Peak-LED permanent.

DFX PFL

Bringen Sie den PFL-Schalter (Pre Fader Listen) in die heruntergedrücke Position, um das Effekt-Signal unabhängig vom Pegelsteller DFX TO MAIN (Nr. 37) mit Hilfe eines am Kopfhörer-Ausgang PHONES (Nr. 26) angeschlossenen Kopfhörers separat vorhören zu können. Gleichzeitig beginnt die PFL-LED zu leuchten. Wir der PFL-Schalter in die Ursprungsposition gebracht, erlischt die PFL-LED.

DFX TO AUX1

Pegelsteller für die Zumischung des Effekt-Signals des internen Effektgeräts auf den Ausspielweg AUX 1.

EFFECTS LIST

Liste der Effektprogramme des internen Effektgeräts.

FOOT SW DFX MUTE

6,3mm Klinkenbuchse zum Anschlieben eines Fußtasters (Schlieber) um die Stummschaltung des internen Effektgeräts ferngesteuert zu aktivieren und deaktivieren (Fußtaster optional).

43 MAIN MIX OUTPUT

Symmetrischer Stereo-Line-Ausgang mit 3-Pol XLR-Buchsen zum Anschlieben einer aktiven Beschallungsanlage. Ausgabe des Summen-Signals des Mischpults.

44 MAIN MIX

Symmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschlieben einer aktiven Beschallungsanlage. Ausgabe des Summen-Signals des Mischpults.

45 2 TK OUT

Unsymmetrischer Stereo-Line-Ausgang mit Cinch-Buchsen zum Anschlieben eines Aufnahmegerats (z.B. Laptop). Ausgabe des Summen-Signals des Mischpults.

46 MAIN MIX

Pegelsteller für die Stereo-Line-Ausgänge MAIN MIX OUTPUT (Nr. 43), MAIN MIX (Nr. 44) und 2 TK OUT (Nr. 45). Schieben Sie den Fader-Knopf nach oben, um die Lautstärke anzuheiten und nach unter, um sie zu verringn. Stellen Sie vor dem Einschalten der angeschlossenen Beschallungsanlage den Pegelsteller auf Minimum.

47 OUTPUT LEVEL

2x 12-Segment LED-Pegel-Anzeige fur die Visualisierung des Pegels im Stereo-Summenkanal. Um Verzerrungen zu vermeiden, reduzieren Sie den Ausgangspegel, sobald die rote CLIP-LED aufleuchtet.

48 GR OUT

Unsymmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschlieben einer aktiven Beschallungsanlage etc.. Ausgabe des Gruppen-Signals des Mischpults.

49 GR1-2

Pegelsteller fur den Stereo-Line-Ausgang GR OUT (Nr. 48). Schieben Sie den Fader-Knopf nach oben, um die Lautstärke anzuheben und nach unten, um sie zu verringn. Stellen Sie vor dem Einsatz der angeschlossenen Beschallungsanlage den Pegelsteller auf Minimum.

50 AUXSEND1

Unsymmetrischer Mono-Line-Ausgang mit 6,3mm Klinkenbuchse zum Ansteuern eines externen Effektgeräts (POST Fader), oder aktiven Bühnenmonitors (PRE Fader).

51SENSDSAUX1

Pegelsteller für das Gesamt-Signal der über die AUX1 Pegelsteller (Nr. 10) ausgespielen Signale der Eingangskanäle 1 bis 11/12.

52 AUXSEND2

Unsymmetrischer Mono-Line-Ausgang mit 6,3mm Klinkenbuchse zum Ansteuern eines externen Effektgerats (POST Fader). Bei der Verwendung der AUX SEND 2-Klinkenbuchse, wird das interne Effektgerät automatisch umgangen und ist somit nicht verwendbar.

53 +48V ON / OFF

+48V Phantomspeisung fur den Betrieb von Kondensatormikrofonen ohne eigene Spannungsvorsorgung. Bringen Sie den Schalter in die Position ON, um die Phantomspeisung fur die XLR Mikrofon-Eingänge einschalten (rote Anzeige-LED Nr. 54 leuchtet) und in die nicht heruntergedrückte Position OFF, um sie auszuschalten (rote Anzeige-LED erlischt). Schalten Sie die Phantomspeisung erst nach dem Anschlieben eines Mikrofons ein, bzw. vor dem Ausstecken aus und stellen vor einem Schaltvorgang die Pegelsteller der Kanäle 1 bis 7/8 auf Minimum.

54 +48V LED

Anzeige-LED für die +48V Phantomspeisung.

55 NETZBUCHSE UND SICHERUNGSHALTER

IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Erszen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Types und mit gleichen Werten entsprechend des Aufdrucks auf dem Gerät! Sollte die Sicherung wiederholt auslösen, wenden Sie sichitte an ein autorisiertes Servicezentrum.

POWER ON / OFF

Ein-/Ausschalter fur die Spannungszufuhr des Mischpults.

POWER LED

Die Power-LED leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

TECHNISCHE DATEN

Modellbezeichnung: LDVBZ12DC

Produktart: Analoges Mischpult

Typ: Live / Home recording

Anzahl Kanäle: 12

Mono Kanäle:

Mono Mic/Line Eingangsgkanäe: 6

Mono Mic/Line Eingangsanschlüsse: 6,3 mm Stereoklinke, XLR

Mono Mic Eingangstyp: elektronisch symmetriert, diskreter Aufbau

Frequenzgang Mono Mic Eingang: 10 - 45.000Hz

Verständungsbereich Mono Mic Eingang: 50dB

Kanalübersprechung: 90 dB

THD Mono Mic Eingang: 0.0058%

Impedanz Mono Mic Eingang: 4kOhm

S/N Ratio Mono Mic Eingang: 113dB

Mono Line Eingangstyp: elektronisch symmetriert, diskreter Aufbau

Verstarkungsbereich Mono Line Eingang: 50dB

THD Mono Line Eingang: 0.0045%

Impedanz Mono Line Eingang: 21k Ohm

S/N Ratio Mono Line Eingang: 116dB

Mono Kanal Equalizer Hohen: +/- 15dB @ 12kHz

Mono Kanal Equalizer Mitten: +/- 15dB @ 2,5kHz

Mono Kanal Equalizer Basse: +/- 15dB @ 80Hz

Kanal-Insert: Kanal 1 - 4

Kanal-Insert Anschlasse: 6,3 mm Stereoklinke (TIP= send / RING= return)

Phantomspeisung: +48V DC schaltbar auf XLR Inputs

Low Cut: 95Hz

Stereo Line Eingangskanäle: 4

Stereo Line Eingangsanschlüsse: 2x 6,3 mm Stereoklinke (Lmono, R) 2x RCA (Chinch)

Stereo Line Eingangstyp: Unbalanced

Frequenzgang Stereo Line Eingang: 10 - 45.000Hz

Verstarkungsbereich Stereo Line Eingang: 50dB

Kanalübersprechung: 62 dB

THD Stereo Line Eingang: 0.0045%

Impedanz Stereo Line Eingang: 3,7kOhm

S/N Ratio Stereo Line Eingang: 116dB

Stereo Kanal Equalizer Höhen: +/- 15dB @ 12kHz

Stereo Kanal Equalizer Mitten: +/- 15dB @ 2,5kHz (nicht Kanal 9/10 - 11/12)

Stereo Kanal Equalizer Basse: +/- 15dB @ 80Hz

Bedienelemente Kanal 9/10 - 11/12: EQ Hi, EQ Low, DFX, Bal, Kanal-Fader

Main Section:

AUX/Effekt Send Kanäe: 2

AUX/Effekt Send Anschlüsse: 6,3 mm Stereoklinke Unbalanced

Stereo AUX Return Kanäle: 1

Stereo AUX Return Anschlüsse: 2x 6,3 mm Stereoklinke

Stereo Tape Ausgangskanal: 1x Stereo

Stereo Tape Ausgangsanschluss: 2x RCA (Chinch)

Stereo Tape Eingangskanal: 1x Stereo

Stereo Tape Eingangsanschlüsse: 2x RCA (Chinch)

Symmetrische Stereo Main-Ausgange: 2

Symmetrische Stereo Main-Ausgangsanschlüsse: 2x 6,3 mm Stereoklinke, 2x XLR male

Impedanz symmetrische Stereo Main-Ausgangé: 120 Ohm

Max. Pegel symmetrische Stereo Main-Ausgabe: 20dBV

Stereo Control Room Ausgabe: 1

Stereo Control Room Ausgangsanschluss: 2x 6,3 mm Klinke

Stereo Gruppen Ausgabe (GR OUT): 1

Stereo Gruppen Ausgangsanschlüsse: 2x 6,3 mm Klinke

Kopfhorerausgang: 1

Kopfhorerausgangsanschlisse: 6,3 mm Stereoklinke

Minimale Kopfhorer-Impedanz: 30 Ohm

Digitaler Effektprozessor: Ja

Anzahl Presets: 100

Fußtasteranschluss DFX Mute: 6,3 mm Klinke (Fußtaster optional)

Generelle Spezifikationen:

Anzeigeelemente: Kanal-Peak, Effekt-Peak, DFX LED-Display, Power, Phantom Power, 2x 12-Segment Pegel-Anzeige

Stromversorgungsanschluss: IEC Netzbuchse

Betriebsspannung: 100 - 240 VAC 50/60Hz

Leistungsaufnahme (max.): 30W

Sicherung: T1,6AL / 250V

Nutzungstemperaturbereich: 0^ to +45^

Nutzungsflechtigkeitsbereich: 10%rel - 80%rel

Breite: 440mm

Höhe: 98mm

Tiefe: 350mm

Gewicht: 4,2kg

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRANKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sichitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTÉ ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist daraufhin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte entsorgen Sie these Product getrennt von anderen Abfallen und fuhren es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu. Als Privatkunde erhalten sie Informationen zu umweltfreundlichen Entsorgungsmoglichkeiten uber den Handler, bei dem das Produkt erwor-ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sieitte Ihren Lieferanten und prifen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.

CE-KONFORMITÄT

Hiermit erklart die Adam Hall GmbH, dass these Produkt folgenden Richtlinien entspricht (soweit ztreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren konnen Sie diese auch unter [e-mail] anfragen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklart die Adam Hall GmbH, dass dieser Funkanlage typ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserkräung ist unter der folgenden Internetadresse verfügbar: www.adamhall.com/compliance/

Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
