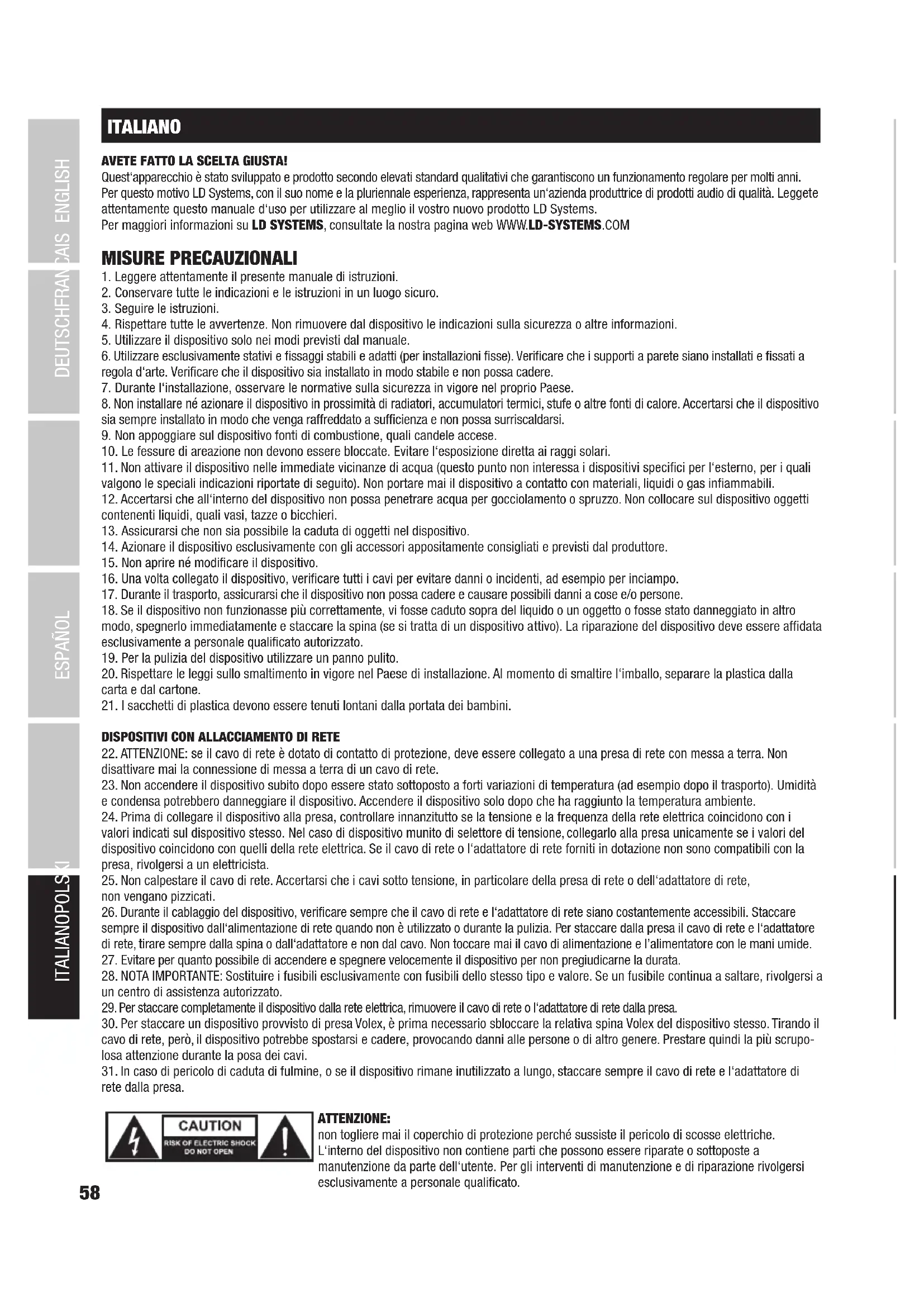

MANUALE UTENTE VIBZ 12 LD Systems

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produrtrice di prodotti audio di qualità. Leggete attendamente questo manuale d'uso per utilizzato al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

MISURE PRECAUZIONALI

1. Leggere attendamente il presente manuale di istruzioni.
2. Conservare tutte leindicazioni e leistruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avventenze. Non rimuovere dal dispositivo leindicazioni sulla sicurezza o alte informazioni.
5. Utilizzato il dispositivo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare ne azionare il dispositivo in prossimità di radiatori, accumulatorati termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sua sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.
11. Non attivare il dispositivo nelle immedite vicinane di acqua (questo punto non interessi i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.
12. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenti liquidi, quali vasi, tazze o bicchieri.
13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non après né modificare il disposivo.
16. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
18. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggett o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
19. Per la pulizia del dispositivo'utilizzare un panno pulito.
20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installatione. Al momento di smaltire I'imballo, separare la plastica alla carta e dal cartone.
21. I sacchetti di plastica devono essere tenuti lontani alla portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottomposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre nella spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
6. Evitare per quanto possibile di accendere e spegnere velocimento il dispositivo per non preguidicame la durata.
7. NOTE IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a salute, rivolgersi a un centro di assistenza autorizzato.
8. Per staccare completeness il dispositivo alla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete alla presa.
9. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, pero, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persono o di altre genere. Prestare quando la più scrupolo sa attenuatione durante la posa dei cavi.
10. In caso di pericolodi caduta fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del disposito non contiene parti che sono essere riparate o sottomonte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il significolo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apprecchio che possono causare scosse elettriche.

Il triangolo equilatoro con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avertimento! Questo significolo indica superfici calde. Alcune parti della cassa potrebbero scaldarsi durante l'impio. Dopo aver usato l'apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarra o trasportarla.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Il suo utilizzato in ambito commerciale è soggetto alle normative e alle direttive nazionali, vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolongata a un livello sonoro elevato: l'utilizzo di questo prodotto può generare elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all'udito di artisti, collaboratori eospettatori. Evitare l'esposizione prolongata a livelli sonori elevati, superiori a 90 dB.

INTRODUZIONE

LDVIBZ12DC - Mixer a 12 canali con sezione effetti digitali e compressore

Il VIBZ 12 DC è un mixer versatile con 6 ingressi microfono bilanziati con preamplificatori di qualità, filtri passa alto, equalizzatore a 3 bande con frequenza centrale selezionabile e alimentazione phantom commutabile. Quattro canali per microfono si sono regolare in modo independente con il compressore integrato per ottenere un controllo efficace della dinamica, e altri 2 si sono utilizzato come canali di linea stereo. Il resto di canali stereo sono dotati di equalizzatore a 2 bande. La sezione master del mixer dispone di 2 loop effetti, uscite XLR bilanciate, uscite di gruppo e di monitor, nonché di una connessione per le cuffie. Il mixer VIBZ 12 DC disponeanche di connettori RCA per dispositivi di registrazione e riproduzione e di una sezione digitale di effetti con 100 preset. Con funzioni importanti come il PFL o i pulsanti di mute e il suo suono naturale e trasparente, il mixer VIBZ 12 DC è la scelta perfetta per spettacoli dal vivo, impianti fissi e registrazioni domestiche esigenti.

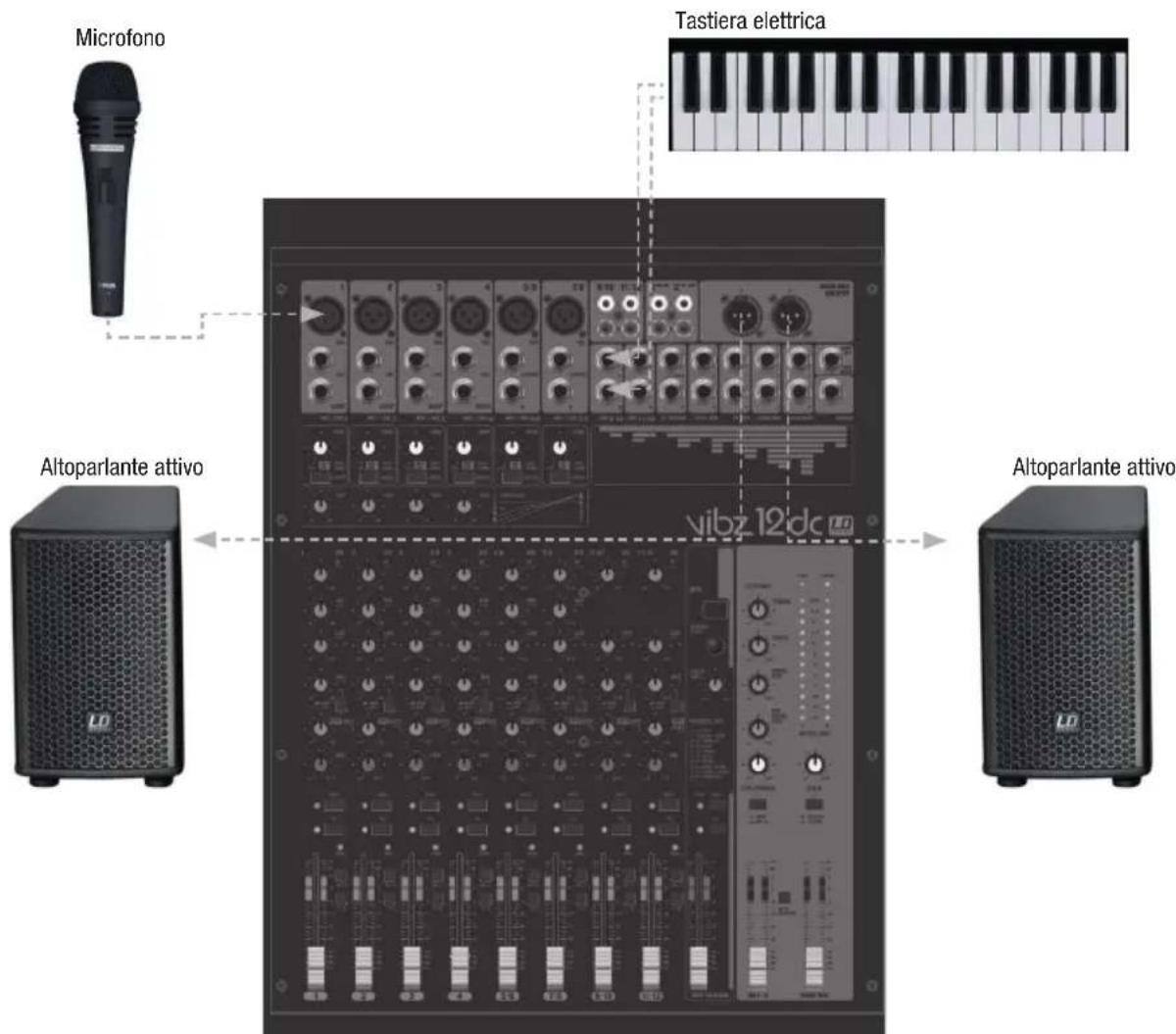

GUIDA ALL'AVVIO RAPIDO CON ESEMPIO DI CABLAGGIO

1. Verificare che il mixer e tutti i dispositivi da collegare siano spenti.
2. Collegare i dispositivi al mixer utilizzato i cavi adatti.
3. Posizione al minimo la preamplificazione dei canali da 1 a 6, tutti i regolatori di livello LEVEL dei canali e il controllo MAIN MIX. Portare i regolatori di tutti gli equalizzatori in posizione intermedia (si sente un cli). Posizione are minimo i regolatori del volume dell'altoparlante attivo. Attivare l'alimentazione phantom +48 V del mixer solo se si utilizza un microfono a condensatore.
4. Accendere i dispositivi nel segunte ordine: microfono e tastiera (o altri dispositivi di riproduzione), mixer e per ultimi gli altoparlanti attivi.
5. Posizionare i regolatori di gadagno dei canali da 1 a 4, 5/6 e 7/8 in modo che il LED PEAK del canale corrispondente si accenda brevamente solo se il segnale presente raggiunge picchi di livello. Per evitare che il LED PEAK rimanga acceso, ridurre la preamplificazione d'ingresso (guadagno).
6. Canali 9/10 e 11/12: posizionare il livello d'uscita della tastiera (o altri dispositivi di riproduzione) in modo che il LED PEAK del canale corrispondente si accenda brevamente solo se il segnale presente raggiunge picchi di livello. Evitare che il LED PEAK rimanga acceso.
7. Lasciare premuto il pulsante L-R (19) dei canali utilizzati.
8. Portare il regolatore di livello (fader) dei canali utilizzati e del canale di missaggio (MAIN MIX) approssimativamente sull'indicazione 0 dB.
9. Con segnale presente (ad esempio lingua, canto, tastiera) aumentare ora il volume degli altoparlanti attivi portandolo al livello desiderato.
10. Ora é possible eseguir la regolazione fine desiderata impostando i rapporti di volume dei canali eutilizzando gli equalizzatori, i compressori e il dispositivo effetti.

NOTA: Per spegnere i dispositivi, ricordare che si deve innanzitutto impostare al minimo il volume degli altoparlanti attivi, spegnerli e successivamente spegnere il mixer e i dispositivi collegati.

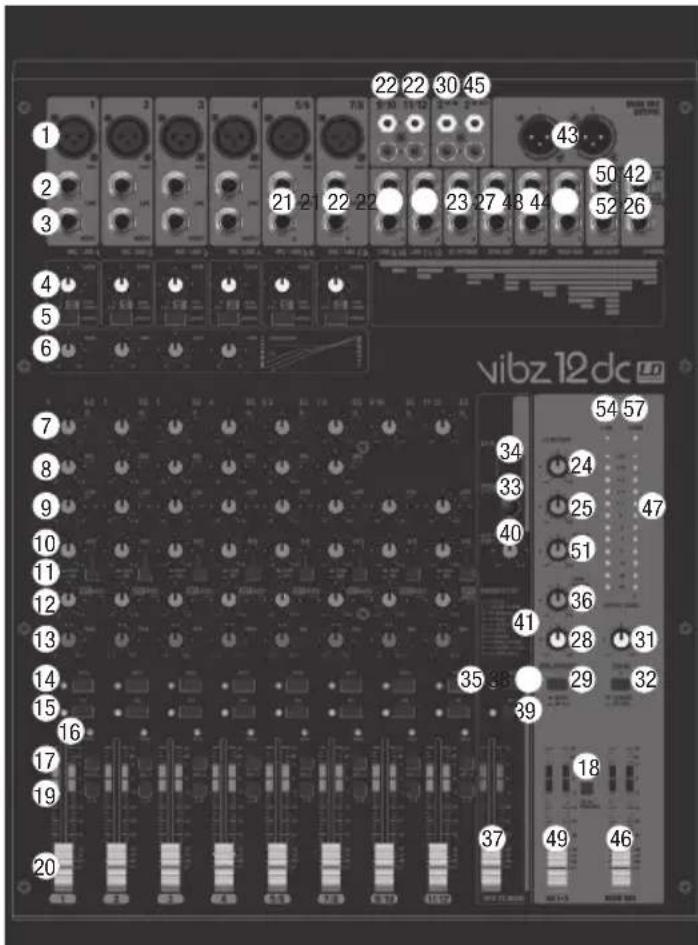

CONNECTIONI, COMANDI E INDICATORI

MIC IN CANALI 1-4,5/6,7/8

Ingressi bilanciati dei canali da 1 a 4, 5/6 e 7/8 con prese XLR a 3 poli per il collegamento di microfoni. I canali da 1 a 4 sono canali mono, nella canali 5/6 e 7/8 si possono utilizzato come mono o come stereo (XLR e jack L IN = mono / jack L e R IN = stereo). Per azionare i microfoni a condensatore è possible applicare un'alimentazione phantom 48 V sul pin centrale delle prese XLR (53). Prima di inseire o disinserire i microfoni, impostare al minimo (tutto a sinistra) il regolatore di guidagno (4) e attivare l'alimentazione phantom solo dopo aver collegato un microfono o disattivarla prima di disinserirlo.

LINE IN CANALI 1-4

Ingressi bilanciati dei canali mona da 1 a 4 con presa jack da 6,3 mm per collegare un dispositivo di riproduzione con livello di linea. Prima di collegare o scollegare i cavi della presa, posizionare al minimo (tutto a sinistra) il regolatore del guadagno (4).

3 INSERT CANALI 1-4

Jack stereo da 6,3 mm per l'insertimento di un dispositivo esterno che elabora il segnale (compressore, porta, ecc.) nel relative canale del mixer. Per il collegamento è necessario un cavo a inserto speciale (cavo a Y, 1 jack stereo su 2 jack mono o XLR). La presa è configurata nel segmente modo: PUNTA = invio, ANELLO = ritorno, MANICA = massa.

4 GAIN CANALI 1 - 7/8

Regolazione della preamplificazione dell'ingresso del microfono da 0 a 50 dB e la sensibilità dell'ingresso di linea da +15 a -35 dBu. Posizione il regolatori di guadagno in modo che il LED PEAK del canale corrispondente si accenda brevamente solo se il segnale presente raggiunge picchi di livello. Per evitare che il LED PEAK rimanga acceso, ridurre la preamplificazione d'ingresso overo la sensibilità d'ingresso.

Filtro passa alto per eliminare i segnali di bassa frequenza indesiderati. Soprattutto durante la trasmissione di voce e canto, attivando la funzione LOW CUT (pulsante premuto) si possono ridurre leasse frequenze indesiderate e augmentareosi l'intelligibilità del testo. La frequenza limite 95Hz

6 COMPRESSOR

Compressore a regolazione continua per i canali da 1 a 4. In funzione dell'impostazione, il segnale presente viene più o meno compresso, overo si limita la dinamica del segnale (regolatore tutto a sinistra = compressore disattivato, tutto a destra = pressione massima). Con l'augmente della compressione, il compressore compensa automaticamente la perdita di livello. Il compressore può migliorare ad esempio la voce di canto del segnale mixer.

EQUALIZZATORE HI CANALI 1 - 11/12

Equalizzatore acuti dei canali da 1 a 11/12 (12 kHz, +/-15 dB). Ruotare a sinistra per abbassare gli alto e a destra per alzarli. In posizione intermedia (si除去 un clic), l'equalizzatore è disattivato.

8 EQUALIZZATORE MID CANALI 1-7/8

Equalizzatore medi dei canali da 1 a 7/8 (2,5 kHz, +/-15 dB). Ruotare a sinistra per abbassare i medi e a destra per alzarli. In posizione intermedia (si sente un cli), l'equalizzatore è disattivato.

9 EQUALIZZATORE LOW CANALI 1 - 11/12

Equalizzatore bassi dei canali da 1 a 11/12 (80 Hz, +/-15 dB). Ruotare a sinistra per abbassare i bassi e a destra per alzarli. In posizione intermedia (si除去 un clic), l'equalizzatore è disattivato.

10 LIVELLO AUX1 PRE / POST CANALI 1 - 11/12

Controllo del mix del segnale dei canali da 1 a 11/12 con quello di un dispositivo effetti digitale esterno (invio effetti, pulsante 11 in POST), o per inviare un segnale a un monitor attivo del palcoscenico (invio a monitor, pulsante 11 in PRE). Utilizzare l'uscita di linea AUX SEND 1 (50) per inviare il segnale.

1 PULSANTE AUX1 PRE / POST CANALI 1 - 11/12

Se si sta utilizzato AUX 1 per inviare il segnale ad un dispositivo effetti esterno, collocare il pulsante nella posizione non premuta POST. Il segnale ora dipenderà dal regolatore di livello del canale (20), dal quale pertanto è independente. Per inviare il segnale al monitor del palcoscenico, collocare il pulsante nella posizione PRE non premuto. Il segnale non dipenderà adesso dal regolatore di livello del canale (20), e il volume del monitor del palcoscenico si potra regolare indipendente nel livello del canale.

12 LIVELLO DFX/AUX2 POST CANALI 1 - 11/12

Regolatore di livello per il missaggio del segnale del canale da 1 a 11/12 del dispositivo effetti digitale interno (invio effetti post-fader). Utilizzare l'uscita di linea AUX SEND 2 (52) per inviare il segnale a un dispositivo effetti esterno. Utilizzato la presa jack AUX SEND 2, il dispositivo effetti interno si disattiva automaticamente e quindi non è utilizzabile.

13 PAN CANALI 1 - 4 E BAL CANALI 5/6 - 11/12

PAN canali da 1 a 4: utilise il regolatore Panorama per impostare il segnale del canale corrispondente nel campo stereo del segnale generale (posizione centrale = percezione del segnale al centro del campo stereo). BAL canali da 5/6 a 11/12: il controlo BALANCE consente di impostare il rapporto del volume tra la percentuale sinistra e destra del segnale stereo presente. Se la presa XLR o solo la presa sinistra L (MONO) dell'ingresso di linea dei canali 5/6 e 7/8 è occupata, il regolatore funge da regolatore Panorama.

14 MUTE CANALI 1 - 11/12

Per silenziare un canale, premere il pulsante MUTE del canale corrispondente. Al tempo stesso, si accenderà il LED MUTE del canale. Disattivando la funzione di silenzio, il LED MUTE si spegne.

15 PFL CANALI 1 - 11/12

Premere il pulsante PFL (Pre Fader Listen) di un canale affinché,attraverso le cuffie collegate all'uscita apposta PHONES (26),ci arriv i segnale del canale in questione, indipendentemente alla posizione del regolatore di livello del canale (20). Al tempo stesso, si accendera il LED PFL del canale. Quando il pulsante PFL torna alla sua posizione originale (non premuto), il LED PFL si spegne.

16 LED PEAK CANALI 1 - 11/12

PEAK canali da 1 a 7/8: Se il LED PEAK si accende in rosso, l'ingresso del canale corrispondente funziona al limite di distorsione. Posizionare il regolatore di guadagno (4) in modo che il LED PEAK si accenda brevamente solo se il segnale presente raggiunge picchi di livello. Per evitare che il LED PEAK rimanga acceso, ridurre la preamplificazione d'ingresso ovvero la sensibilità d'ingresso. PEAK canali 9/10 e 11/12: Se il LED PEAK si accende in rosso, l'ingresso del canale corrispondente funziona al limite di distorsione. Posizionare il livello di uscita del dispositorio di riproduzione in modo che il LED PEAK si accenda brevamente solo se il segnale presente raggiunge picchi di livello. Evitare che il LED PEAK rimanga acceso.

17 GR1-2 CANALI 1 - 11/12

Colocare in posizione premuto il pulsante GR1-2 di un canale per aggiargerlo al gruppo 1 di canali (PAN/BAL tutto a sinistra), al gruppo 2 di canali (PAN/BAL tutto a destra), o per inviare lo stesse segnale ai gruppi 1 e 2 contemporaneamente (PAN/BAL in posizione intermedia). Inoltre, si invia il segnale di un gruppo di canali all'uscita di linea GR OUT 1/2. Il livello globale dei gruppi si regolaattraverso il regolatore di livello GR 1-2 (49); se si desidera inviare il segnale audio del gruppo al canale di missaggio MAIN MIX, lasciare premuto il pulsante GR TO MAIN MIX (18).

18 GR TO MAIN MIX

Per inviare il segnale dei gruppi 1-2 al canale di missaggio MAIN MIX, lasciare premuto il pulsante.

LR CANALI 1 - 11/12

Per inviare direttamente un canale di ingresso (canali da 1 a 11/12) al canale di missaggio MAIN MIX, lasciare premuto il pulsante di L-R del canale.

20 FADER CANALI 1 - 11/12

Regolatre di livello per i canali da 1 a 11/12. Spingere in su il fader per augmentare il volume del canale corrispondente e in giu per ridurlo.

2 LINE L/R CANALI 5/6 - 7/8

Ingressi non bilanziati dei canali stereo 5/6 e 7/8 con prese jack da 6,3 mm per collegare dispositivi di riproduzione con livello di linea (ad esempio tastiera). Se viene occupata unicamente la presa d'ingresso a sinistra (L), il canale funziona come mono.

22 LINE IN CANALI 9/10 - 11/12

Ingresso di linea non bilanziato dei canali stereo 9/10 e 11/12. In alternatively alle prese jack del canale è possibile utilizzare le prese RCA.

23 ST RETURN L/B

Ingresso di linea stereo non bilanziato con prese jack da 6,3 mm per la connessione di un dispositivo effetti esterno (ingresso sinistro = MONO) o di altri dispositivo di riproduzione di livello di linea.

24 ST RETURN TO MAIN

Regolateri l llo dllngro di linea stet STRET (23). il segnale STRET viene issato direttamente sul canale di missagio MAIN MIX. Routando il pomolo verso sinistra si abbassa il volume, verso destra si alza.

25 ST RETURN TO AUX1

Regolatre di livello dell'ingresso di linea stereo ST RETURN (23). Il segnale ST RETURNiene missato direttamente nel bus AUX1. Routando il pomolo verso sinistra si abbassa il volume, verso destra si alza.

26 PHONES

Connessione delle cuffie con presa jack da 6,3 mm stereo. Uscita del segnale del canale di missaggio MAIN MIX, di gruppi GR1-2 o del PFL. Il volume si imposta con il regolatore di livello PHONES/CTRL (28) ed è independente dall'impostazione di volume MAIN MIX. Utilizzare cuffie con un'impedenza minima di 30 ohm e assicurarsi che il volume si mantenga a un livello piacevole per evitare danni auditivi causati da rumori forti.

27 CTRL OUT L/B

Uscita di linea stereo non bilanziata con prese jack da 6,3 mm per il collegamento di monitor attivi, ecc. Uscita del segnale del canale di missaggio MAIN MIX, di gruppi GR1-2 o del PFL. Il volume si imposta con il regolatore di livello PHONES/CTRL (28) ed è independente dai regolatori di livello MAIN MIX e GR1-2.

23 PHONES/CTRL

Regolatre di livello per l'uscita di linea stereo CTRL OUT (27) e l'uscita cuffie PHONES (26). Soprattutto quando si usano le cuffie, assicurarsi che il volume si mantenga a un livello piacevole per evitare danni auditivi causati da rumori forti.

CTRL/PHONES MAIN/GR1-2

Per il monitoraggio del canale di missaggio MAIN MIX, collocate il pulsante nella posizione non premuto MAIN; per il monitoraggio dei gruppi di segnali, lasciare premuto il pulsante nella posizione GR1-2.

30 2 TK IN

Ingresso di linea stereo non bilanziato con prese RCA per il collegamento di un dispositivo di riproduzione con livello di linea (comelettore MP3).

31 2 TK IN LEVEL

Regolatre di livello dell'ingresso di linea stereo 2 TK IN (30). Ruotando il pomolo verso sinistra si abbassa il volume, verso destra si alza.

32 2 TK IN TO MAIN/TO CTRL

Qstio m t i s t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

3DFX PRESETS

Sono disponibili 100 preset effetti. Utilizzare la manopola per selezionare uno dei preset a piacere (le cifre del display 34 lampeggiano) e confermare l'inserimento premendo brevamente la manopola (le cifre del display smettono di lampeggiare).

34 DISPLAY DFX

Il display LED a 2 digiti appare il numero del preset effetti desiderato.

35 LED PEAK DFX

Se il LED PEAK si accende in rosso, l'ingresso del disposito interno effetti funziona al limite di distorsione. Posizonare il regolatore di livello di invio effetti DFX SENDSAUX2 (36) in modo che il LED PEAK si accenda brevamente solo se il segnale presente raggiunge picchi di livello.

36 DFX SENDS AUX2

Controll di livello generale del segnale regolato dai controlli DFX/AUX2 (12) dei canali d'ingresso da 1 a 11/12.

DFX TO MAIN

Regolatore di livello per il missaggio del segnale effetti del dispositivo interno effetti sul canale di missaggio MAIN MIX. Spingere in su il fader per augmentare il volume dell'effetto e in giu per ridurlo.

MUTE DFX

Per silenziare il dispositivo interno effetti, premere brevamente il tasto MUTE DFX (premere di nuovo per disattivare la funzione). Se la funzione di silenziamento è attiva, il LED PEAK DFX restsa accesso.

39 PFL DFX

Lasciere premuto il pulsante PFL (Pre Fader Listen) affinché,attraverso le cuffie collegate all'uscita apposita PHONES (26),sia possiblere monitorare separamente il segnale di un canale, indipendenteamente alla posizione del regolatore di livello del canale DFX TO MAIN (37). Al tempo stesso, si accenderà il LED PFL. Quando il pulsante PFL torna alla sua posizione originale (non premuto), il LED PFL si spegne.

40 DFX TO AUX1

Regolatore di livello per il missaggio del segnale effetti del disposito interno effetti con il bus AUX 1.

41 LISTA EFFETTI

Lista dei programmi effetti del dispositivo effetti interno.

42 FOOT SW DFX MUTE

Presa jack da 6,3 mm per la connessione di un interrottore a pedale che consente di attivare e disattivare a distance la funzione di silenziamento del dispositivo effetti (pedale opzionale).

43 MAIN MIX OUTPUT

Uscita di linea stereo non bilanziata con XLR a 3 poli per il collegamento di un impianto di diffusione acustica. Uscita del segnale di missaggio del mixer.

44 MAIN MIX

Uscita di linea stereo non bilanziata con prese jack da 6,3 mm per il collegamento di un impianto di diffusione acustica. Uscita del segnale di missaggio del mixer.

45 2 TK OUT

Uscita di linea stereo non bilanziata con prese RCA per il collegamento di un dispositivo di registrazione (ad esempio laptop). Uscita del segnale di missaggio del mixer.

46 MAIN MIX

Regolator di livello per le uscite di linea stereo MAIN MIX OUTPUT (43), MAIN MIX (44) e 2 TK OUT (45). Spingere in su il fader per augmentare il volume e in giu per ridurlo. Prima di attivare l'impianto di diffusione collegato, posizionare il regolatore di livello al minimo.

47 OUTPUT LEVEL

Doppio indicatori di livello LED a 12 segmenti per la visualizzazione del livello nel canale di missaggio stereo. Per evitare distorsioni, ridurre il livello di uscita non appena il LED CLIP grosso si accende.

48 GR OUT

Uscita di linea stereo non bilanziata con prese jack da 6,3 mm per il collegamento di un impianto di diffusione acustica, ad esempio. Uscita del segnale di gruppi del mixer.

49 GR1-2

Regolater di livello dell'uscita di linea stereo GR OUT (48). Spingere in su il fader per augmentare il volume e in giu per ridurlo. Prima di attivare l'impianto di diffusione collegato, posizionare il regolatore di livello al minimo.

50 AUXSEND1

Uscita di linea non bilanziata con presa jack da 6,3 mm per l'invio del segnale a un dispositivo effetti esterno (POST Fader) o a un monitor attivo da palcoscenico (PRE Fader).

51SENSDASAUX1

Controllo di livello generale del segnale di missaggio regolato dai controlli AUX1 (10) dei canali d'ingresso da 1 a 11/12.

52 AUXSEND 2

Uscita di linea mono non bilanziata con presa jack da 6,3 mm per l'invio del segnale a un dispositivo effetti esterno (POST Fader). Utilizzando la presa jack AUX SEND 2, il dispositivo effetti interno si disattiva automaticamente e quando non è utilizzato.

53 +48V ON/OFF

Alimentazione phantom +48 V per i microfoni a condensatore alla polarizzazione. Per attivare l'alimentazione phantom degli ingressi di microfono XLR, collocate in posizione ON (il LED rosso 54 si accende); per disattivarla portarlo su OFF (posizione non premuta, il LED rosso si spegne). Attivare l'alimentazione phantom solo dopo aver collegato un microfono e disattivarla prima di scollegarlo; prima di effettuare qualiasi candidamento, posizionare al minimo il regolatore di livello dei canali da 1 a 7/8.

54 LED +48V

LED che indica l'alimentazione phantom da +48V

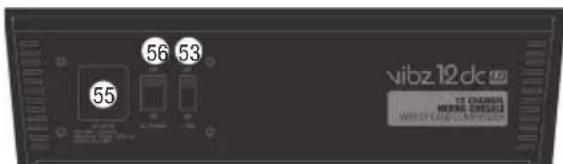

55 PRESA DI ALIMENTAZIONE E PORTAFUSIBLE

Presa di rete IEC con portafusibili integrato. In dotazione viene fornito un carrvo di rete idoneo. NOTA IMPORTANTE: Sostituire il fusabile unicamente con un fusabile dello stesso tipo e avente gli stessi valori serigrafati sul dispositivo. Se il fusabile continua a salute, rivolgersi a un centro di assistenza autorizzato.

POWER ON/OFF

Interruttore di accensione/spegnimento dell'alimentazione elettrica del dispositivo.

LED POWER

II LED si accende non appena il dispositivo viene correttamente connesso alla rete elettrica e acceso.

DATI TECHNICI

Nome del modello: LDVIBZ12DC

Tipodi prodotto:Mixer analogico

Tip: Registrazione live/home

Numero di canali: 12

Canali mono:

Canali di ingresso mono di microfono/linea: 6

Connessioni ingressi mono di microfono/linea: Jack stereo da 6,3 mm, XLR

Tipodi ingresso mono di microfono: Bilanciato elettronicamente, Tecnologia discreta

Risposta in frequenza ingresso mono di microfono: 10 - 45.000 Hz

Intervallo di amplificazione ingresso mono di 50 dB microfono:

Diafonia tra canali: 90 dB

THD dell'ingresso mono di microfono: 0,0058%

Impedenza dell'ingresso mono di microfono: 4 kOhm

Rapporto segnale/rumore dell'ingresso mono di microfono: 113 dB

Tipodi ingresso mono di linea: Bilanciato elettronicamente, Tecnologia discreta

Intervallo di amplificazione ingresso mono di linea: 50 dB

THD di ingresso mono di linea: 0,0045%

Impedenza di ingresso mono di linea: 21 kOhm

Rapporto segnale/rumore dell'ingresso mono di linea: 116 dB

Equalizzatore degli acuti del canale mono: +/-15 dB a 12 kHz

Equalizzatore dei medi del canale mono: +/-15 dB a 2,5 kHz

Equalizzatore dei bassi del canale mono: +/-15 dB a 80 Hz

Canale insert: Canali da 1 a 4

Connessioni canale insert: Jack stereo da 6,3 mm (PUNTA = invio, ANELLO = ritorno)

Alimentazione phantom: +48 V DC attivabile su ingressi XLR

Low Cut: 95 Hz

Compressore: Canali da 1 a 4

Elementi di lavoro canali da 1 a 7/8: Gain, Low Cut, Compressor (solo canali da 1 a 4), EQ Hi, EQ Mid, EQ Low, DFX, Pan/ Bal, fader canale

Canali stereo:

Canali di ingresso stereo di linea: 4

Connessioni di ingresso stereo di linea: 2 prese jack stereo da 6,3 mm (Lmono, R), 2 RCA (Cinch)

Tipodi ingressostereo di linea: Non bilanziato

Risposta in frequenza ingresso stereo di linea: 10 - 45.000 Hz

Intervallo di amplificazione ingresso stereo di linea: 50 dB

Diafonia tra canali: 62 dB

THD ingresso stereo di linea: 0,0045%

Impedenza di ingresso stereo di linea: 3,7 kOhm

Rapporto segnale/rumore dell'ingresso stereo di linea: 116 dB

Equalizzatore degli acuti del canale stereo: +/-15 dB a 12 kHz
Equalizzatore dei medi del canale stereo: +/- 15 dB a 2,5 kHz (eccetto canali 9/10 - 11/12)
Equalizzatore dei bassi del canale stereo: +/-15 dB a 80 Hz
Elementi di lavoro canale 9/10 - 11/12: EQ Hi, EQ Low, DFX, Bal, fader canale
Sezione principale:
Canali di invio effetti/AUX: 2
Connessioni di invio effetti/AUX: Jack stereo da 6,3 mm non bilanziato
Canali di ritorno AUX stereo: 1
Connessioni di ritorno AUX stereo: 2 jack stereo da 6,3 mm
Canale di uscita stereo Tape: 1 stereo
Connessioni canale di uscita stereo Tape: 2 RCA (Cinch)
Canale di ingresso stereo Tape: 1 stereo
Connessioni canale di ingresso stereo Tape: 2 RCA (Cinch)
Uscite stereo principali bilanciate:	2
Connettori uscita stereo principale bilanciata:	2 jack stereo da 6,3 mm, 2 XLR maschio
Impedenza dell'uscita stereo principale bilanciata:	120 ohm
Livello max uscita stereo principale bilanciata:	20 dBV
Uscite stereo di monitoraggio:	1
Connessioni di uscita stereo di monitoraggio:	2 jack da 6,3 mm
Uscite stereo di gruppi (GR OUT):	1
Connessioni di uscita stereo di gruppi:	2 jack da 6,3 mm
Uscita cuffie:	1
Connessioni di uscita cuffie:	Jack stereo da 6,3 mm
Impedenza minima cuffie:	30 ohm
Processore effetti digitale:	Si
Numero preset:	100
Connessioni pedale DFX Mute:	Jack da 6,3 mm (pedale opzionale)
Elementi di lavoro sezione principale:	DFX Presets, DFX Mute, DFX to Main Fader, ST Return, 2 TK In, 2 TK In To Main/To CTRL, fader Phones/CTRL, alimentazione phantom +48V, fader Main Mix, Power
Specliche general:
Indicatori:	Picco canale, picco effetto, LED display DFX, accensione, alimentazione phantom, 2 indicatori di livello a LED a 12 segmenti
Collegamento alimentazione elettrica:	Presa CEI
Tensione di esercizio:	100 - 240 VAC, 50/60 Hz
Assorbimento di potenza (max):	30 W
Fusibile:	T1,6AL/250 V
Intervallo di temperatura di utilizzo:	Da 0 °C a +45 °C
Intervallo di umilità di utilizzo:	10% rel - 80% rel
Larghezza:	440 mm
Altezza:	98 mm
Profondità:	350 mm
Peso:	4,2 kg

DICHIARAZIONI DEL PRODUTTORE

MANUFACTURER'S WARRANTY & LIMITATION OF LIABILITY

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

CORRETTOMALTIMENTDELPRODOTTO

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziate) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quando èsere smaltito separamente da altre rifiuti e riciclato nell'ottica dell'incentivazione di cicii economici sostinibili. I clienti privati sono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono inceve contattare il proprio fornitore e controllinge le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

CONFORMITA CE

Con la presente Adam Hall GmbH dichiara che dato prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al site www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivera a [e-mail].

DICHiarazIONE CE DI CONFORMITA

Adam Hall GmbH dichiara che quello tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al segmente indirizzato

Indirizzo Internet: www.adamhall.com/compliance/

Con riserva di errori tipografici e di stampa, modifiche tecniche o di altri tipo.
