BEDIENUNGSANLEITUNG PocketJet PJ523 BROTHER

Installationsanleitung

Guida rapiida

Guía épida

Snelstartgids

Vielen Dank für den Kauf des PocketJet PJ-522 / PJ-523 / PJ-562 / PJ-563 (im Folgenden als "Drucker" bezeichnet).

Er ist gaz nicht und sehr flach und darauf ideal für schelle Ausdrucke mit einem Pocket PC (PDA mit Pocket PC) oder einem Computer geeignet.

Die Handbucher (diese Kurzanleitung und das Benutzerhandbuch auf der mitgelieferten CD-ROM) enthalten wichtige Sicherheitshinweise und Funktionsbeschreibungen. Lesen Sie die Handbucher vor Verwendung these Druckers, umihn richtig bedienen und seine Funktionen optimal nutzen zu konnen.

Bewahren Sie die Handbucher griffbereit auf, damit Sie jederzeit darin Nachschlagen konnen.

Konformitätserklarung (Nur Europa/Türkei)

Wir, BROther INDUSTRIES, LTD.

15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japan

erklaren, dass sich these Produkt in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2004/108/EG und 2005/32/EG befindet.

Der Netzadapter PA-AD-510 befindet sich in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2006/95/EG.

Die Konformitätserklung befindet sich auf unserer Website. Gehen Sieitte zu http://solutions.brother.com wahlen Sie ihre Region (z.B.Europe) -> wahlen Sie Ihr Land -> wahlen Sie ihr Modell -> wahlen Sie „Handbuchera" -> wahlen Sie Konformitätserklung (*Wahlen Sie ihre Sprache, falls erforderlich).

Modellnummer: PJ-562, PJ-563

Konformitätserklarung (Nur Europa/Türkei)

Wir, BROTHER INDUSTRIES, LTD.
15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japan
erklaren, dass sich these Produkt in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 1999/5/EG und 2005/32/EG befindet.
Der Netzadapter PA-AD-510 befindet sich in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2006/95/EG.
Die Konformitätserklarung befindet sich auf unserer Website. Gehen Sieitte zu http://solutions.brother.com -> wahlen Sie ihre Region (z.B.Europe) -> wahlen Sie Ihr Land -> wahlen Sie Ihr Modell -> wahlen Sie „Handbuchener
-> wahlen Sie Konformitätserklarung (*Wahlen Sie ihre Sprache, falls erforderlich).

VORSICHT

EXPLOSIONSGEFAHR; WENN AKLU GEGEN EINEN FALSCHEN TYP AUSGETAUSCHT

WIRD.

GEBRAUCHTE AKKUS ANWEISUNGSGEMÄSS ENTSORGEN.

Der Inhalt des Handbuches und die technischen Daten des Produktes konnen ohne vorherige Ankündigung geändert werden.
O Dieses Benutzerhandbuch darf ohne ausdrückliche schriftliche Genehmigung durch Brother weder ganz noch in Auszügen verwielfältigt oder reproduziert werden.
Brother übernimmt keine Haftung für Schäden, die durch Erdbehen, Feuer, andere Katastrophen, Handlungen Dritter, fahrlässige oder gezielte Fehlbedienung des Gerätes durch den Benutzer oder durch Missbrauch bzw. den Betrieb des Gerätes unter besonderen Umständen entstehen.
Brother übernimmt keine Haftung für Schäden (wie Verluste, Verlust von Geschäftsgewinnen, Verlust von Gewinnen, Geschäftsunterbrechungen oder den Verlust von Kommunikationsmöglichkeiten), die durch den Gebrauch oder durch den Ausfall des Gerätes entstehen.
O Wenn der Drucker innerhalb der Garantiezeit aufgrund von Produktionsfehlern defekt ist, wird er ausgetauscht.
Brother übernimmt keine Haftung für Schäden am Gerät, die durch unsachgemäß Verwendung des Gerätes oder durch den Anschluss von nicht kompatiblen Geräten oder den Einsatz von inkompatibler Software entstehen.

Microsoft, Windows und Windows Vista sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.
Die Bluetooth® Wort- und Bildmarken sind Eigentum der Bluetooth® SIG, Inc. und die Verwendung dieser Marken durch Brother Industries, Ltd. ist lizenziert.
Adobe und Reader sind eingetragene Warenzeichen der Adobe Systems Incorporated in den Vereinigten Staaten und/oder anderen Ländern.
OAlle anderen in thisem Handbuch erwähnten Produktnamen und Produktbezeichnungen sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Firmen.

Sicherheitshinweise

Hinweise, die wie folgt gekennzeichnet sind, enthalten wichtige Informationen für ihre Sicherheit und müssen strikt beachtet werden.

Falls eine Funktionstörung am Drucker auftritt, schalten Sieihn sofort aus und wenden Sie sich an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben.

Die Bedeutung der in thisem Handbuch verwendeten Symbole wird im Folgenden erlautert.

Gefahr	Falls Sie diese Anweisungen nicht bereits befolgen, besteht ein sehr hohes Risiko von Unfällen mit schwerer Körperverletzung oder mit Todesfolge.
Warning	Falls Sie diese Anweisungen nicht beachten, kann dies zu Verletzungen führen.
Vorsicht	Falls Sie diese Anweisungen nicht beachten, kann dies zu Verletzungen und Sachschäden führen.

Bedeutung der verwendeten Symbole

weist auf Gefahren hin

Feuergefahr unter bestimmen Umständen

Gefahr eines Stromschlages unter bestimmen Umständen

Verbrennungsgefahr

Handlung, die nicht ausgeführrt werden darf

Verbrennungsgefahr in der Höhe eines offenen Feuers

Verletzungsgefahr, wenn dieser Teil des Gerätes berührt wird

Gefahr von Verletzungen wie elektrischer Schlag, wenn dieser Teil des Gerätes aseinandergebaut wird

Gefahr eines elektrischen Schlages, wenn die Handlung mit nassen Händen durchgeführt wird

Gefahr eines elektrischen Schlages, wenn das Gerät mit Wasser in Berührung kommt

Handlung, die ausgeführrt werden muss

Der Netzstecker muss aus der Netzsteckdose gezogen werden

Den mobilen Drucker betreffend (Wiederaufladbarer Ni-MH-Akku)

Gefahr

Der mobile Druckerarf nur mit dem spezifizierten Akku betrieben werden, andernfalls kann es zu Brand oder Stromschlag führen.Folgende Sicherheitsmaßnahmen sind bei dem zu dieserm Drucker gehörenden niederaufladbaren Ni-MH-Akku (PA-BT-500; im Folgenden als "Akku" bezeichnet) unbedingt zu beachten, da es andernfalls zu Überhitzung, Rissen, Feuer, Stromschlag oder Beschädigung kommt kann.OSetzen Sie den Akku zum Wiederauflagen in den PocketJet PJ-522 / PJ-523 / PJ-562 / PJ-563 ein und verwenden Sie dann den speziell für diesen Drucker entwickelten Netzadapter.OSetzen Sie diesen Akku nur in den PocketJet PJ-522 / PJ-523 / PJ-562 ein und verwenden Sieihn in keinem anderen Gerät. Schließen Sie den Akku nicht direkt an eine Stromquelle, einen Zigarettenanzünder oder eine Netzsteckdose an.OSetzen Sie den Akku oder den mobilen Drucker mit eingebautem Akku nicht Druck, Hitze oder elektrischer Ladung aus (z.B. Mikrowellenherd, Wäschetrockner, Hochspannungsgeräte oder Induktionsherd).OStellen Sie den Akku oder den Drucker mit eingesetztem Akku nicht in der Höhe eines Feuers oder an einem Ort auf, an dem er Hitze oder hohen Temperaturen ausgesetzt ist (z. B. in der Höhe einer Flamme bzw. eines Kochers oder in einem von der Sonne erhitzten Auto).OStellen Sie den Akku oder den mobilen Drucker mit eingebautem Akku nicht in der Höhe von Wasser oder Meerwasser auf. Lassen Sieihn auch nicht ins Wasser fallen oder nass werden.OSchließen Sie die Anschlüsse des Akkus oder des mobilen Druckers mit eingebautem Akku nicht kurz, z.B. mit einem Metallgegenstand.OSteken oder stößen Sie keine Löscher in den Akku oder den mobilen Drucker mit eingebautem Akku mit einem scharfen Gegenstand, wie z.B. einem Nagel.OSchlagen Sie den Akku oder den mobilen Drucker mit eingebautem Akku nicht mit einem Hammer, treten Sie nicht daraufuf, werfen Sieihn nicht,{lüssen Sieihn nicht fallen und setzen Sieihn keinen heftigen Stößen aus.OZerlegen Sie oder verändern Sie den Akku oder den mobilen Drucker mit eingebautem Akku nicht.OVerwenden Sie keinen beschädigten oder verformten Akku.ONicht in korrosiver Umgebung verwenden (z.B. salzhaltiger Luft, Salzwasser, saurem, alkalischem oder korrosivem Gas).

A Warning

● Verwenden Sie diesen Drucker nicht an Orten, an denen der Gebrauch verboten ist (wie z. B. in Flugzeugen), da andernfalls eine Beeinträchtigung der technischen Einrichtungen zu einem Unfall führen kann.

● Verwenden Sie diesen Drucker nicht in spezifischen Umgebungen, z. B. in der Höhe von medizinischen Geräten. Elektromagnetische Wellen können eine Fehlfunktion der technischen Einrichtungen verursichen.

● Führten Sie keine Fremdkörper in den Drucker oder in die Anschlüsse und Ausgänge des Gerätes ein.Falls Fremdkörper in das Gerät gelangen, schalten Sie es aus, ziehen Sie den Stecker des Netzadapters und wenden Sie sich an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben. Weiterer Betrieb des mobilen Druckers kann zu Feuer, Stromschlag oder Beschädigung führen.

A Warning

In den folgenden Umgebungen sollen den Drucker nicht verwenden, nicht aufladen und nicht lagern, weil er dadurch auslaufen könnte oder die Gefahr von Feuer, Stromschlag bzw. Beschädigung entstehen: Oln der Höhe von Wasser, wie z.B. in einem Badezimmer oder in der Höhe eines Warmwasserbereiters oder an sehr feuchten Orten OAn Orten, an dem das Gerät Regen oder Feuchtigkeit ausgesetzt ist OAn extrem staubigen Orten OAn extrem freißen Orten, z.B. an einem offenen Feuer, Heizgeräten oder bei direkter Sonneneinstrahlung Oln einem geschlossenen Auto bei direkter Sonneneinstrahlung OAn Orten, an denen sich Kondenswasser bilden kann

Bei Gewitter ist der Netzadapter aus der Netzsteckdose zuziehen. Wenn es in der Höhe zu einem Blitzschlag gekommen ist, den mobilen Drucker nicht berühren, da die Gefahr eines Stromschlags besteht.

Flüssigkeit, die aus dem Drucker oder dem Ni-MH-Akku auslauft, kann ein Zeichen für einen beschädigten Akku sein. Der mobile Drucker oder der Akku ist einzeln aus der Umgebung von offenem Feuer zu halten, um Brandgefahr zu vermeiden. Berühren Sie die Flüssigkeit nicht. Diese kann Verletzungen hervorrufen, wenn es zu Augen-oder Hautkontakt kommt. Falls Flüssigkeit in ihre Augen gelangt, waschen Sie sie dazu mit Wasser aus unduchen Sie einen Arzt auf. Falls die Flüssigkeit mit ihrer Haut oder Kleidung in Kontakt kommt, waschen Sie diese einzeln gründlich mit Wasser ab. Stellen Sie den Drucker in eine Tasche, umihn zu isolieren.

Versuchen Sie nicht, den Drucker auseinanderzubauen oder zu verändern. Dies kann zu Beschädigungen führen. Wenden Sie sich für Reparaturen und Servicearbeiten an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben. (Die Garantiedeckte keine Reparaturen von Schäden, die durch Auseinanderbauen oder Manipulationen am Gerät durch den Benutzer entstehen.)

Der Drucker kann durch Herunterfallen oder starke Stöße, wie z.B. durch Treten auf den Drucker, beschädigt werden. Der weitere Betrieb des beschädigten mobilen Druckers kann zu Feuer oder Stromschlag führen. Falls das Gerät beschädigt wird, schalten Sie es dazu aus,ziehen Sie den Netzstecker und wenden Sie sich an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben.

Falls der Drucker nicht normal/arbeitet, z.B. wenn es zu Rauchentwicklung kommt, ein ungewöhnlicher Geruch oder ein ungewöhnliches Geräusch auftritt, schalten Sie das Gerät aus,da andernfalls die Gefahr von Feuer, Stromschlag oder Beschädigung besteht. Schalten Sie den mobilen Drucker(soften aus,ziehen Sie den Netzstecker und wenden Sie sich für die Reparatur an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben.

Benutzen Sie ausschließlich den speziell für diesen mobilen Drucker entwickelten Netzadapter.

Wenn der Drucker nach der angegebenen Zeit nicht voll aufgeladen sein sollte, brechen Sie den Ladevorgang ab. Es kann sonst zu einer Beschädigung des Geräteskommen.

A Vorsicht

1 • Den Drucker und sein Zubehör (Akku, Verbrauchsmaterial, Plastiktüten, Kennzeichen etc.) außer Reichweite von Kindern, besonders von Babys, aufbewahren, da es sonst zu Verletzungen oder Unfällen (wie z.B. durch Verschlucken) kommt kann.

2 • Benutzen Sie das Gerät nicht mehr, wenn Flüssigkeit austritt, oder das Gehäuse verfürt, deformiert oder anderweitig beschädigt ist.

3 • Den Drucker nicht bedieren, wenn Sie nur die Papierkassettenabdeckung festhalten. Wenn die Abdeckung abgeht und der Drucker herunterfällt, kann es zu Verletzungen kommt.

Verschiedenes

4 • Der wiederaufladbare Ni-MH-Akku ist schwach aufgeladen, damit die Funktionsfähigkeit des Druckers überprüft werden kann. Der Akku sollte jedoch vor der Verwendung des Druckers mit dem Netzteil vollständig aufgeladen werden.

5 • Wenn der Drucker für länger Zeit nicht verwendet wird, behmen Sie den Ni-MH-Akku Heraus und bewahren Sieihn an einem Ort auf, an dem er nicht hoher Luftfeuchtigkeit, hohen Temperaturen (Temperatur- und Luftfeuchtigkeitswerte zwischen 15°C und 25°C sowie 40% und 60% werden empfehlen) oder statischer Aufladung ausgesetzt ist. Um Effizienz und Nutzungsdauer des Ni-MH-Akkus zu erhalten, ist dieser mindestens alle sechs Monate aufzuladen.

6 • Dieser Drucker wird mit einem wiederaufladbaren Ni-MH-Akku betrieben. Wenn der Drucker nur noch kurze Zeit verwendet werden kann, obwohl der Akku voll aufgeladen sein sollte, hat der Akku wahrscheinlich das Ende seiner Nutzungsdauer erreicht. Tauschen Sie den wiederaufladbaren Ni-MH-Akku gegen einen neuen aus. Wenn Sie den Akku austauschen, trennen Sieihn, indem Sie ein Band an den Klemmen anbringen, die Kontakt zum Drucker haben.

Hinweis: Kennzeichnung gemäß der EU-Richtlinie 2006/66/EC und EN61429.

1 • Dieser Akku ist mit dem abgebildeten Symbol gekennzeichnet. Es weist darauf auf hin, dass Sie den Akku nach Ablauf seiner Nutzungsdauer separate über eine geeignete Sammelstelle entsorgen müssen. Erarf nicht über den normalen, unsortingen Hausmull entsorgt werden. Damit tragen Sie aktiv zum Umweltschutz bei.

Nur innerhalb der EU

Hinweis: Kennzeichnung gemäß der EU-Richtlinie 2002/96/EC und EN50419.

1 • Diese Ausrüstung ist mit dem oben abgebildeten Recyclingsymbol gekennzeichnet. Es weist darauf auf hin, dass Sie die Ausrüstung nach Ablauf ihrer Nutzungsdauer Separate über eine geeignete Sammelstelle entsorgen müssen. Siearf nicht über den normalen, unsortingen Hausmull entsorgt werden. Damit tragen Sie aktiv zum Umweltschutz bei. (Nur für die Europäische Union.)

Netzadapter

A Warning

Benutzen Sie ausschließlich den speziell für diesen Drucker entwickelten Netzadapter. Andernfalls kann es zu einer Beschädigung des Gerätes kommt.

Stecken Sie den Netzstecker des Netzadapters nur in eine geerdete Netzsteckdose (220 V - 240 V), es kann sonst zu einer Beschädigung des Gerätes kommt.

Berühren Sie den Netzadapter und den Netzstecker nicht mit nassen Händen. Es kann sonst zu einem Stromschlag kommt.

Versuchen Sie nicht, den Netzadapter zu reparieren, zu modifizieren oder auseinanderzunehmen. Wenden Sie sich für Servicearbeiten, besondere Einstellungen und Reparaturen an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben.

Verschüttten Sie keine Flüssigkeiten auf dem Netzadapter. Verwenden Sie den Netzadapter nicht in einer Umgebung, in der er Nass werden kann.

Wenn der Netzstecker verschmutzt ist, z.B. durch Staub,ziehen Sieihn zuerst aus der Steckdose und wischen Sieihn dann mit einem trockenen Tuch ab. Weiterer Gebrauch eines verschmutzten Netzsteckers kann einen Brand verursachen.

Vorsicht
Ziehen Sie nicht am Kabel, wenn Sie den Netzstecker des Netzadapters aus der Netzsteckdoseziehen.
Führten Sie keine Fremdkörper in den Netzadapter ein.
Unsachgemäß Gerbrauch des Netzadapters kann zu Feuer oder Stromschlag führen.Beachten Sie daher die folgenden Hinweise.Nicht beschädigen.Nicht verändern.Nicht verdREhen.Nicht zu stark biegen.Nicht daranziehen.Keine anderen Gegenstände daraufuf stellen.Nicht der Hitze aussetzen.Nicht knicken.Darauf achtendass er nicht gequetscht wird.
A Vorsicht
0	Wenn der Netzadapter beschädigt ist, bestellen Sieitte einen neuen Adapter beim Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben.
1	Bewahren Sie den Netzadapter außerhalb der Reichweite von Kindern, insbesondere von Kleinkindern, auf.
2	Benutzen Sie das Netzteil nicht in der Nähve von Mikrowellengeräten, da andernfalls das Netzteil oder der Drucker Schaden nehmen kann.
3	Benutzen Sie den Netzadapter nicht in der Nähve von offenem Feuer oder Heizgeräten. Falls die Ummantelung des Kabels schmilzt, kann es zu Feuer oder Stromschlag kommt.
4	Ziehen Sie den Netzstecker des Netzadapters aus der Netzsteckdose, bevor Sie Wartungs-oder Pflegearbeiten am Gerät durchführung.
5	Falls Sie den mobilen Drucker länger Zeit nicht benutzen,ziehen Sie den kleinen Stecker des Netzadapters vom Gerät ab und den Netzstecker aus der Netzsteckdose.
6	Wickeln Sie das Netzadapterkabel nicht um den Netzadapter und verdrehen oder verbiegen Sie das Kabel nicht, weil es dadurch beschädigt werden können.

Verfügbare Handbucher

Ein Benutzerhandbuch wird auf der CD-ROM zur Vergebung gestellt, die sich im Lieferumfang diesen Druckers befindet. Schauen Sieitte in das folgende Verzeichnis.

"D:\PDF\UGPJ5xxGerman.PDF"

(wenn "D" der Laufwerksbuchstabe Ihres CD-ROM-Laufwerks ist)

Zum Lesen des Benutzerhandbuchsmüssen Sie den Adobe Reader® auf Ihrm Windows® PC installieren.

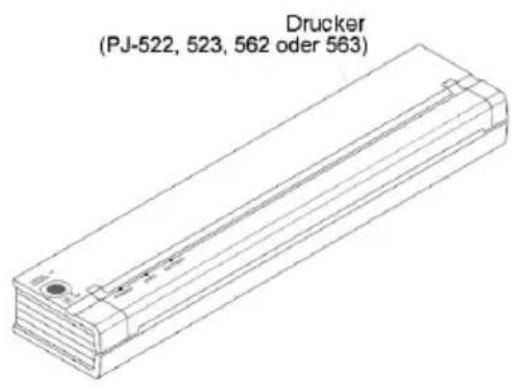

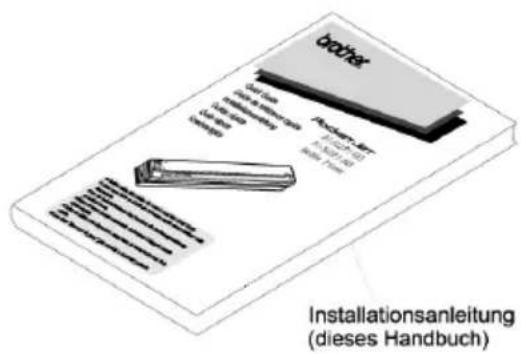

Mitgeliefertes Zubehör

Kurzanleitung für LED-Anzeigen:

LED-Anzeigen

Die LED-Anzeigen geben Ohnen Hinweise auf den aktuellen Status des Druckers.

Übersicht über die LED-Anzeigen			G = Grün O = Orange R = Rot
			● = Leuchtet = Blinkt
			© GO = Blinken abwechselnd
POWER (Netz)	DATA (Datum)	ERROR (Fehler)	○ = Egal
↓	↓	↓
●G			Externer Stromanschluss verwendet
●O			Akku wird verwendet, > 14,0 V
●O			Akku wird verwendet, > 13,1 V
●R			Akku wird verwendet, > 10,0 V
●R			Akku wird verwendet, > 6,6 V
●G●O			Akku wird schwach
●G			Akku wird aufgeladen
○	●G		Drucker empfängt Daten
○	●G		Nicht gedruckte Daten sind im Speicher.
○	●R		Drucker empfängt Firmware-Upgrade
○	●R		Drucker ist im "Service"-Modus
●R	●R	●R	Falsche Prüfsumme für Firmware-Daten
●R		●O	Kein Akku beim Aufladen gefunden
●R		●G	Pause beim Aufladen
○		●R●G	Niedrige Thermodruckkopf-Temperatur
○		●R●O	Hohe Thermodruckkopf-Temperatur
○	●O	●O	Fehler beim Datenempfang

über LED-Anzeigen

Die POWER-Anzeige leuchtet nicht

Der Drucker erhält keinen Strom. Wenn Sie das Netzteil verwenden, stellen Sie sicher, dass es korrekt angeschlossen ist.

Stellen Sie sicher, dass die Steckdose Funktioniert. Wenn Sie einen Gleichstromadapter verwenden, stellen Sie sicher, dass Strom angeschlossen ist und die Zündung ordnungsgemäß Funktioniert.

Kein Akku beim Aufladen gefunden

Wenn es direkt nach dem Versuch, den Akku aufzuladen, zu dieser Anzeige kommt, hat der Drucker keinen Akku erkannt, als Sie den Akkuladevorgang gestartet haben. Stellen Sie safer, dass der Akku korrekt eingelegt und angeschlossen ist und das am Akku oder Verbindungsstück keine defekten Kabel sind.

Wenn der Akku korrekt angeschlossen ist, haben Sie möglicherweise versucht, den Akku zu laden und er ist während des Ladevorgangs zu heißt geworden. Bei Überhitzung wird ein interner Thermounterbrecher geöffnet, der sich nach dem Abkühlen wieder schließt. Lassen Sie den Akku abkühlen, bevor Sie den Lagevorgang fortsetzen. Wenn das Problem noch einmal auftritt, tauschen Sie den Akku aus.

Introduzione

Modelummer: PJ-562, PJ-563

Modelnummer: PJ-562, PJ-563

Modellnummer: PJ-562, PJ-563

Konformitetserklæring (Kun Europa /Tyrkia)

Vi, BROther INDUSTRIES, LTD.

Modellnummer: PJ-562, PJ-563

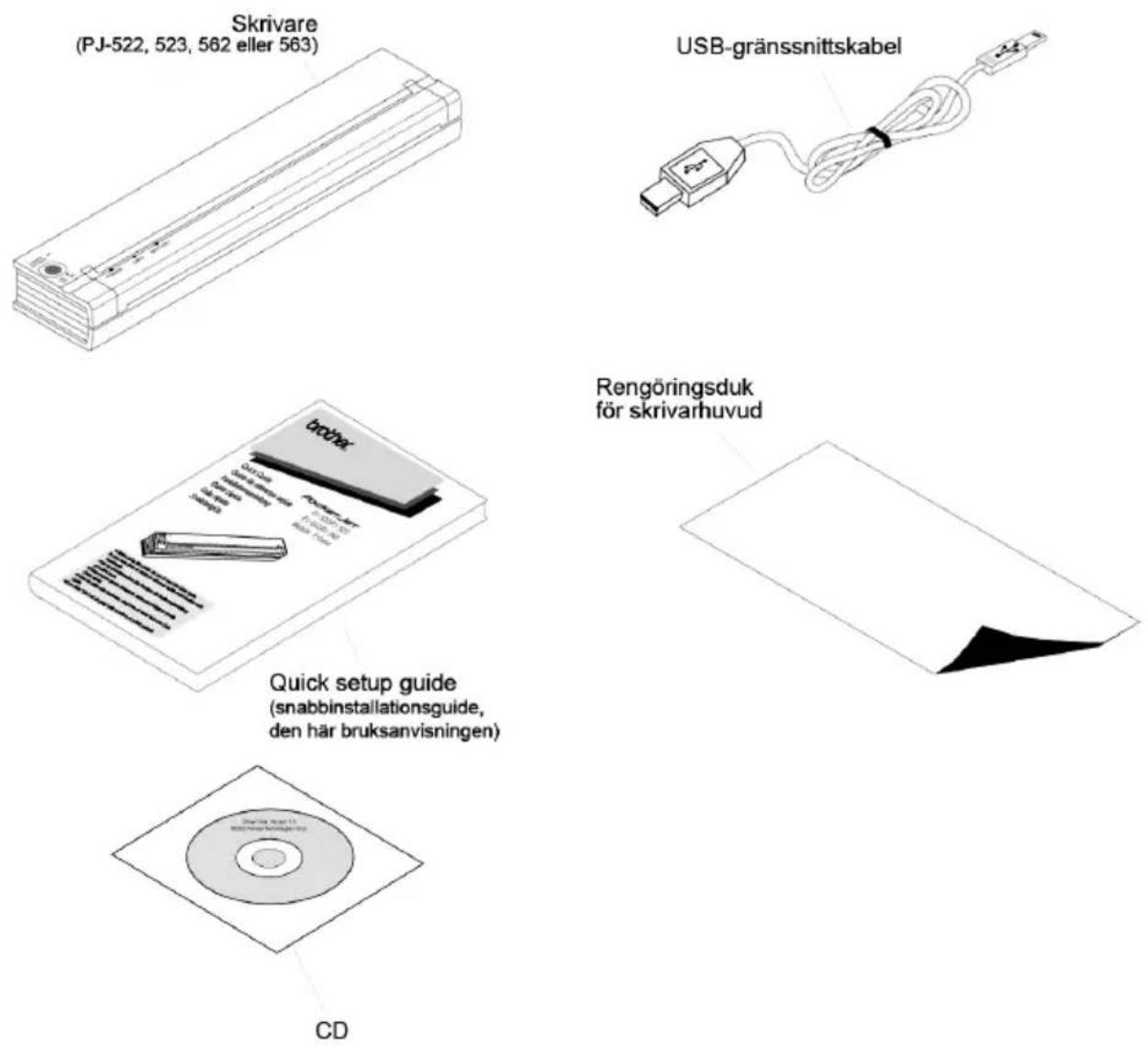

Medfoljande tillbehör

Snabbguide till indicatorlampor

Indikatorlampor

Indikatorlampora anger skrivarens aktuella status.
