BEDIENUNGSANLEITUNG LVX 12 DB Technologies

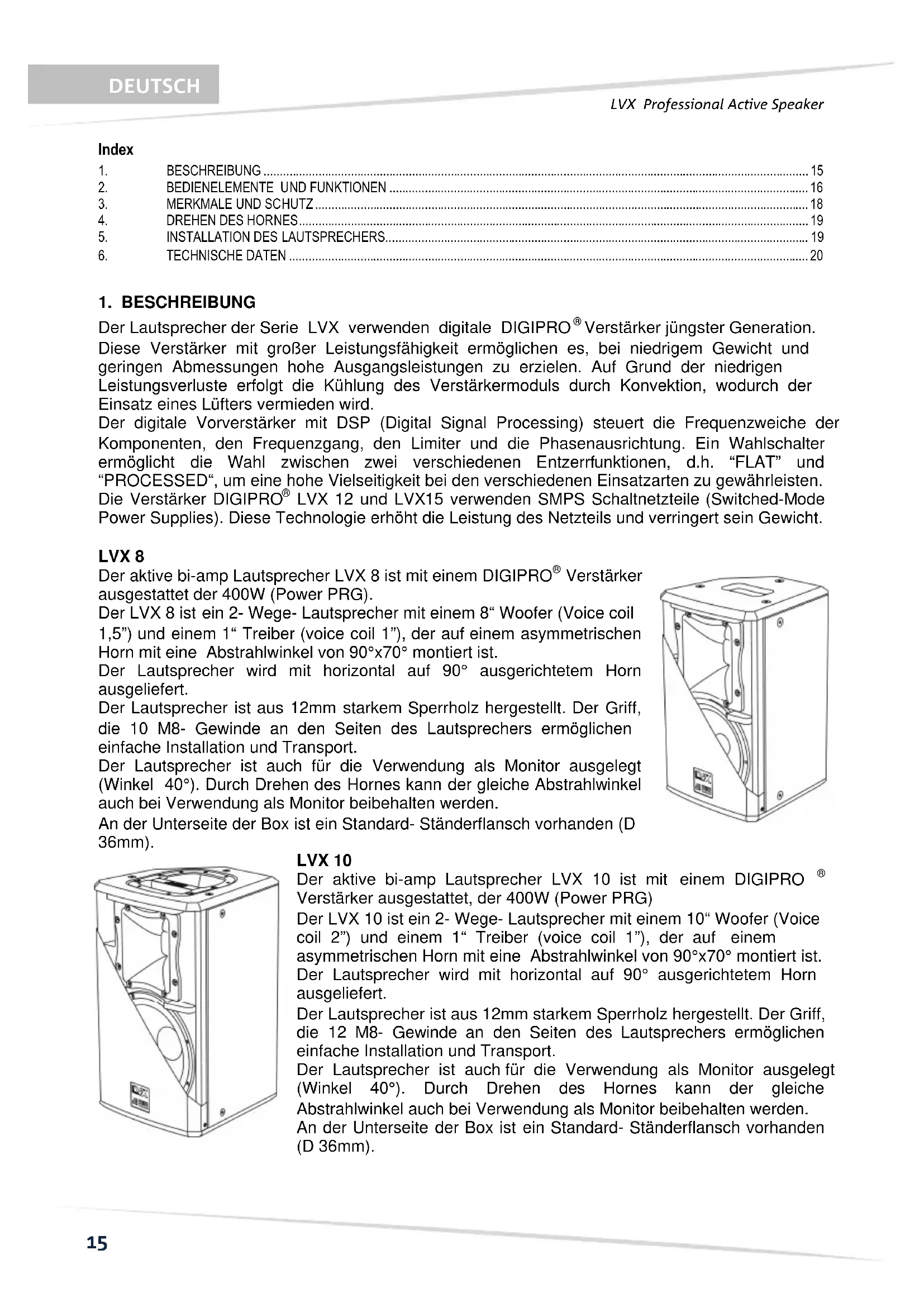

Der Lautsprecher der Serie LVX verwenden digitale DIGIPRO

Verstärker jüngster Generation. Diese Verstärker mit großer Leistungsfähigkeit ermöglichen es, bei niedrigem Gewicht und geringen Abmessungen hohe Ausgangsleistungen zu erzielen. Auf Grund der niedrigen Leistungsverluste erfolgt die Kühlung des Verstärkermoduls durch Konvektion, wodurch der Einsatz eines Lüfters vermieden wird. Der digitale Vorverstärker mit DSP (Digital Signal Processing) steuert die Frequenzweiche der Komponenten, den Frequenzgang, den Limiter und die Phasenausrichtung. Ein Wahlschalter ermöglicht die Wahl zwischen zwei verschiedenen Entzerrfunktionen, d.h. “FLAT” und “PROCESSED“, um eine hohe Vielseitigkeit bei den verschiedenen Einsatzarten zu gewährleisten. Die Verstärker DIGIPRO

LVX 12 und LVX15 verwenden SMPS Schaltnetzteile (Switched-Mode Power Supplies). Diese Technologie erhöht die Leistung des Netzteils und verringert sein Gewicht. LVX 8 Der aktive bi-amp Lautsprecher LVX 8 ist mit einem DIGIPRO

Verstärker ausgestattet der 400W (Power PRG). Der LVX 8 ist ein 2- Wege- Lautsprecher mit einem 8“ Woofer (Voice coil 1,5”) und einem 1“ Treiber (voice coil 1”), der auf einem asymmetrischen Horn mit eine Abstrahlwinkel von 90°x70° montiert ist. Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem Horn ausgeliefert. Der Lautsprecher ist aus 12mm starkem Sperrholz hergestellt. Der Griff, die 10 M8- Gewinde an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport. Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 40°). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden. An der Unterseite der Box ist ein Standard- Ständerflansch vorhanden (D 36mm). LVX 10 Der aktive bi-amp Lautsprecher LVX 10 ist mit einem DIGIPRO

Verstärker ausgestattet, der 400W (Power PRG) Der LVX 10 ist ein 2- Wege- Lautsprecher mit einem 10“ Woofer (Voice coil 2”) und einem 1“ Treiber (voice coil 1”), der auf einem asymmetrischen Horn mit eine Abstrahlwinkel von 90°x70° montiert ist. Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem Horn ausgeliefert. Der Lautsprecher ist aus 12mm starkem Sperrholz hergestellt. Der Griff, die 12 M8- Gewinde an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport. Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 40°). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden. An der Unterseite der Box ist ein Standard- Ständerflansch vorhanden (D 36mm).16

LVX 12 Der aktive bi-amp Lautsprecher LVX 12 ist mit einem DIGIPRO

Verstärker ausgestattet, der 800W (Power PRG) Der LVX 12 ist ein 2- Wege- Lautsprecher mit einem 12“ Woofer (Voice coil 2”) und einem 1“ Kompressions-Treiber (voice coil 1,5”), der auf einem 90°x40 ° Horn montiert ist. Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem Horn ausgeliefert. Der Lautsprecher ist aus 15mm starkem Birkenholz hergestellt. Die 3 Griffe, die 12 M10- Gewinde an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport. Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden. An der Unterseite der Box ist ein Standard- Ständerflansch vorhanden (D 36mm). LVX 15 Der aktive bi-amp Lautsprecher LVX 15 ist mit einem DIGIPRO

Verstärker ausgestattet, der 800W (Power PRG). Der LVX 15 ist ein 2- Wege- Lautsprecher mit einem 15“ Woofer (Voice coil 2”) und einem 1“ Kompressions-Treiber (voice coil 1,5”), der auf einem Horn mit einem Abstrahlwinkel von 90°x40° montiert ist. Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem Horn ausgeliefert. Der Lautsprecher ist aus 15mm starkem Birkenholz hergestellt. Die 3 Griffe, die 12 M10- Gewinde an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport. Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden. An der Unterseite der Box ist ein Standard- Ständerflansch vorhanden (D 36mm).

Diese symmetrischen Eingänge können zum Anschließen von symmetrischen oder unsymmetrischen Mikrofonen oder Audioquellen mit Line-Pegel (0dB) (z.B. Vorverstärker, Mixer, …) verwendet werden. Der Parallelanschluss kann dazu verwendet werden, das ankommende Audiosignal an andere Aktivlautsprecher, Recorder oder zusätzliche Verstärker weiter zu leiten.

Diese LED leuchtet grün, wenn das Gerät an die richtige Netzspannung angeschlossen ist. Während des normalen Betriebs leuchtet die LED.

Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von -20dB).LVX Professional Active Speaker

Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu signalisieren, welche die Verzerrung des Verstärkers verhindert und die Lautsprecher gegen Überlastung schützt.

5) EMPFINDLICHKEITSREGLER EINGANG “SENSITIVITY”

Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers. Diese Regelung beeinflusst nicht den Ausgangspegel “LINK” - “INPUT LINK”.

6) WAHLSCHALTER “MODE”

Dieser 2- stufige Schalter gestattet die Auswahl von zwei verschiedenen System Presets. Die Stellung “FLAT” ermöglicht eine lineare Abstrahlung des Lautsprechers, die sich besonders für „Live“ Verwendung eignet. Die Stellung “PROCESSED” verstärkt die Bässe, reduziert die Mitten für das Abspielen von Musik von CD

7) EMPFINDLICHKEITSWAHLSCHALTER "SENSITIVITY"

Den Wahlschalter für den Gebrauch einer Quelle mit Line-Pegel (0dB) auf LINE und für den Gebrauch eines Mikrofons auf MIC schalten.

8) ANSCHLUSS NETZKABEL “MAINS”

Netzanschluss zur Aufnahme des mitgelieferten Stromkabel.

9) "FUSE" SICHERUNGSHALTER

Integrierte Netzsicherung. Bei Defekt nur durch eine identische Sicherung ersetzen!

10) NETZSCHALTER “POWER”

Dieser Schalter dient zum EIN- und AUS-Schalten der Lautsprecherbox.18

Frontverkleidung Angesichts des professionellen Einsatzes dieser Lautsprecher sind die Lautsprecherkomponenten durch ein Lochblech mit 1,2mm Stärke (fur LVX 8 und LVX 10), 1,5mm Stärke (fur LVX 12 und LVX 15), mit hinterlegtem Schaumstoff geschützt. Kühlung Die Temperaturkontrolle wird durch den Mikroprozessor im Inneren gesteuert, der mittels zwei Sensoren die Temperatur des Verstärkers und des Netzteils prüft, wodurch die Überhitzung vermieden und die Lautstärke begrenzt wird. Bei einer Überhitzung (> 80 Grad) verringert sich die Lautstärke in Abhängigkeit des Temperaturanstiegs, wodurch die Veränderung nicht wahrnehmbar ist. Die vorherige Lautstärke und alle Funktionen werden automatisch nach Erreichen der normalen Betriebstemperaturen wieder hergestellt. Einschalten Die Verstärker sind mit einem Mikroprozessor zur Steuerung des DSP und zur Kontrolle des Verstärkers ausgestattet. Das ordnungsgemäße Einschalten des Lautsprechers wird durch einen Initialisier Vorgang gewährleistet. Während dieser Testphase und die LED (LIMITER, SIGNAL und READY) auf dem Verstärkermodul bleiben für etwa 2 s ausgeschaltet. Am Ende des Einschaltvorgangs leuchtet die LED auf der Vorderseite auf (wenn aktiviert) und am Verstärkermodul bleibt nur die grüne LED READY dauerhaft erleuchtet. Bei einer schweren Funktionsstörung blinkt die LED auf der Vorderseite wiederholt und am Verstärkermodul blinkt die rote LED LIMITER. Der Lautsprecher wird in den Status “Mute” geschaltet. Störungsanzeigen und Schutzvorrichtungen Der Mikroprozessor ist in der Lage drei verschiedene Arten von Störungen durch das Blinken der roten LED “LIMITER” auf dem Bedienfeld des Verstärkers vor dem Aufleuchten der grünen LED “READY” anzuzeigen. Bei den drei Störungsarten handelt es sich um: - ACHTUNG: Es wurde ein leichter Fehler oder eine leichte Funktionsstörung mit automatischer Rücksetzung festgestellt und die Leistung des Lautsprechers wird nicht eingeschränkt. - BEGRENZUNG: Es wurde ein Fehler festgestellt und die Leistung des Lautsprechers wird begrenzt (der Schallpegel wird um 3dB gemindert). - Dies hat keinen Einfluss auf die Funktionstüchtigkeit des Lautsprechers, da dieser weiter arbeitet. Jedoch ist es notwendig, den Kundendienst zu verständigen, um den Defekt zu beheben. - DEFEKT: Es wurde eine schwere Funktionsstörung festgestellt. Der Lautsprecher wird in den Status “Mute” geschaltet. Blinken

Im Falle eines DEFEKTES bleibt die grüne LED “READY” ausgeschaltet. In diesem Fall ist folgendes zu überprüfen: - Den korrekten Anschluss an das Stromnetz kontrollieren - Sicher stellen, dass die richtige Versorgungsspannung vorliegt - Kontrollieren, dass der Verstärker nicht überhitzt ist. - Den Lautsprecher vom Stromnetz trennen, einige Minuten abwarten und ihn dann nochmals anschließen. - Wenn die Kontrolllampe auch nach dieser Wartezeit nicht erlischt, bitte eine qualifizierte Kundendienststelle kontaktieren.LVX Professional Active Speaker

Das Horn das Lautsprechers ist drehbar, so dass man bei vertikaler und horizontaler Anwendung immer das gleiche Abstrahlverhalten beibehält. Werkseitig ist das Hochtonhorn mit 90° horizontal eingebaut für LVX Wenn man den Schallabstrahlungswinkel des Hornes ändern möchte, gehen sie wie folgt vor: (BILD 5) - die Befestigungsschrauben des Gitters entfernen - das vordere Schutzgitter entfernen, indem man einen leichten Druck auf einer Seite ausübt und indem man es von ihren Vertiefungen heraushebt - die Befestigungsschrauben des Hornes herausdrehen - das Horn in die gewünschte Richtung drehen (den Treiber nicht vom Horn trennen!) - die Befestigungsschrauben des Hornes wieder einschrauben - das Frontgitter wieder in die dazu bestimmten seitlichen Vertiefungen einlegen und die Schrauben des Gitters wieder eindrehen.

5. INSTALLATION DES LAUTSPRECHERS

ACHTUNG Den Lautsprecher auf eine stabile und sichere Art und Weise installieren, um jede Gefahr für Personen oder Sachschäden zu vermeiden. Um gefährliche Situationen zu vermeiden, nie mehrere Lautsprecher ohne angemessene Abspannsysteme aneinander anschließen. Bevor man den Lautsprecher aufhängt, alle Teile kontrollieren, sie sollen keine Schäden oder Verformungen, keine fehlenden oder beschädigten Teile haben, die eine sichere Installation beeinträchtigen könnten. Bei Verwendung im Freien sollte man darauf achten, das die Lautsprecher vor Witterungseinflüssen wie Sturm, Regen, Hagel, Schnee, usw. geschützt sind. Der Lautsprecher ist für folgende Verwendungen geeignet: - auf einer Distanzstange - auf dem Boden (als Monitor) - auf einem Ständer - mit zugelassenen Ringschrauben oder mit dazu bestimmten Bügeln aufgehängt

VORSICHT Hängen Sie den Lautsprecher nie an den Griffen auf!

ACHTUNG Um den Lautsprecher zu hängen, nur eine Ringschraube für jeden M8 für LVX 8 / LVX 10 und M10 für LVX 12 / LVX 15 Riggingpunkt verwenden. Niemals beide Schrauben entfernen! NEIN! JA! JA!20

Konvektion , kein Lüfter

Konvektion , kein Lüfter

1 driver – VC 1” Empfindlichkeit Eingang

Lautsprechergehäuse Farbe Lautsprecherform Interne Verstärkung Flugmöglichkeiten Griffe Frontverkleidung

Sperrholz Schwarz Trapezförmig Stahl 10xM8 1x oben 1,2mm Stärke hinterlegtem Schaumstoff geschützt

Sperrholz Schwarz Trapezförmig Stahl 12xM8 1x Kunststoff – oben 1,2mm Stärke hinterlegtem Schaumstoff geschütztLVX Professional Active Speaker

Konvektion , kein Lüfter

Konvektion , kein Lüfter

Lautsprechergehäuse Farbe Lautsprecherform Interne Verstärkung Flugmöglichkeiten Griffe Frontverkleidung

Sperrholz Schwarz Trapezförmig Stahl 12 x M10 1x Kunststoff – oben 2x Kunststoff (einer pro Seite) 1,5mm Stärke hinterlegtem Schaumstoff geschützt

Sperrholz Schwarz Trapezförmig Stahl 12 x M10 1x Kunststoff – oben 2x Kunststoff (einer pro Seite) 1,5mm Stärke hinterlegtem Schaumstoff geschützt

EMV Einstufung Entsprechend der Norm EN 55103 ist diese Gerät entwickelt um inE3 (oder E2, E1) elektromagnetischen Umgebungen zu arbeiten.22

ZUBEHÖR ZUR AUFHÄNGUNG VON LAUTSPRECHERN
